Минимальная и максимальная погрешность у лазерного уровня
Содержание
- По точности лазерные нивелиры условно можно разделить на три основные группы:
- Отзывы
При строительстве и монтаже чего-либо ни как не обойтись без измерительных приборов, так как всё сделанное “на глазок” может только случайно получится ровным. И конечно же мы будем говорить о современных лазерных инструментах, а именно нивелирах, и об одной их очень весомой характеристике.
Один из самых важных технических показателей является точность лазерного уровня, благодаря этому критерию будет зависеть на сколько всё качественно будет смонтировано, и в итоге на сколько заказчик будет доволен работой.
1. БЫТОВЫЕ Погрешность таких приборов колеблется от ± 0,5 до ± 0,8 мм на 1 метр.
Таким образом если пересчитать эти данные на 10 метров, то получится ± 5 и ± 8 мм соответственно. Такие уровни предназначены для мало ответственных работ, таких как подвешивание картин, полок, установка розеток или выключателей на одном уровне во всей квартире и другие не сложные задачи.
При выборе бытовых приборов встаёт вопрос – “а стоит ли брать или обойтись обычным пузырьковым уровнем ведь точность у него ± 0,5 мм/1м?”
Согласен сомнения есть, но есть 6 причин, почему лучше взять всё таки лазерный.
2. ПОЛУПРОФЕССИОНАЛЬНЫЕТочность таких лазерных уровней, варьируется от ± 0,3 до ± 0,5 мм на один метр. Напрашивается вопрос, как отличить бытовой и полупрофессиональный прибор с одинаковой погрешностью в ± 0,5мм? В такой ситуации следует обратить внимание на другие технические характеристики и особенности прибора, такие как, качество сборки, яркость и чёткость линии, развёртка луча и т.д.
К примеру, есть такой качественный германский нивелир Stabila LAX50, который ни как нельзя отнести к бытовой группе, хотя точность лазерного уровня составляет ± 5 мм на 10 метров.
Это высокоточные приборы с диапазоном погрешностей от ± 0,05 мм до ± 0,3 мм на 1 метр. Если взять верхнюю планку и пересчитать на расстояние 100 метров, то получится всего ± 5 миллиметров! Согласитесь это отличный показатель. Но надо сказать, что такая точность на сегодня встречается только у профессиональных РОТАЦИОННЫХ лазерных нивелирах, эти нивелиры не строят плоскостей как токовых, они с большой скоростью крутят лазерный луч по кругу.
У построителей плоскостей максимальная точность составляет ± 0,1 мм на метр, то есть ± 1 мм на 10 метров, но не нужно забывать о знаках (±) перед каждым значением, в них кроется весь смысл правильного расчёта заявленной погрешности производителем.
Если в первых двух группах уровни только с магнитно-маятниковым компенсатором, то в третьей группе встречаются уже приборы с электронным компенсатором. (подробнее о видах)
Более детально ознакомиться с каждой моделью и изучить технические характеристики прибора можно в обзорах лазерных уровней.
Рекомендуемые обзоры и статьи
Для чего нужны лазерные очки, как правильно выбрать
Как выбрать дальномер. Критерии правильного выбора лазерной рулетки
Обзор лазерного дальномера BOSCH GLM 50 C
Вступайте в наш Telegram канал и группу в Контакте, и вы первыми узнаете о свежих новинках лазерных уровней! Мы надеемся, что наши обзоры помогут вам определится с выбором и сэкономить.
на что в первую очередь обратить внимание?
Недавний обзор интернета показал отсутствие вменяемой информации по выбору лазерного уровня. Самой информации полно, но нет именно полезной, основанной на опыте использования подобных приборов. Собственно поэтому родилась эта публикация.
Рассмотрим важные моменты, на которые следует обращать внимание в порядке убывающего приоритета:
Точность нивелирования
Точность нивелирования всегда указана в документации прибора, да и в описании она, как правило присутствует.
Однако не все так просто: заявленная производителем погрешность отклонения лазерной линии зачастую не соответствует действительности! Поэтому здесь можно только посоветовать проверять точность прямо в магазине. Обычно делать это как-то неловко, ну тут уж следует выбирать — или показаться дотошным в глазах продавца, или в последствии заморачиваться обменом инструмента.
Именно поэтому, лично мне кажется, что покупать подобное устройство в интернете — не самая лучшая идея. Хотя тут влияет срочность и готовность “надувать голову” обменами и возвратами.
О том, как проверить точность лазерного уровня описано ниже.
Угол охвата лазерного луча
Эту характеристику днем с огнем не отыщешь в описании инструмента, максимум — картинка.
Вообще, картинка или число в градусах — совершенно не важно, главное иметь
представление, насколько удобно будет пользоваться нивелиром при работе. Если у горизонтальной линии угол не столь критичен, ибо можно просто поворачивать прибор, то для
вертикальной линии это очень актуально.
У дешевых уровней угол проецирования вертикальной линии обычно не позволяет разметить линию от пола и до потолка, даже если сам прибор устанавливается за несколько метров от нужной стены. Это жутко не удобно в процессе различных отделочных работ, в конечном итоге приходит понимание, что вместо лазерного уровня, для разметки вертикалей гораздо легче воспользоваться обычным реечным уровнем!
Профессиональный лазерный нивелир должен, как минимум, проецировать вертикальную линию от пола и до потолка (грубо 3 метра), находясь не далее метра от стены, на которую
осуществляется проекция. Иначе в этой вертикали отпадает всякая необходимость, за исключением редких случаев.
В числовом выражении это не менее 160 градусов.
Естественно, в приоритете приборы с охватом в 360 градусов, при условии хорошей точности. Есть неофициальное мнение, что точность у приборов с 360° частенько хуже, чем у аналогичных с меньшим охватом в одной ценовой категории.
Жирность лазерных линий
Качество самой проецируемой линии имеет большое значение: у хорошего прибора она тонкая, с четко различимыми границами. Чем жирнее и расплывчатее луч, тем сложнее будет производить разметку или производить монтаж, требующий высокой точности.
Также нужно обратить внимание на различие линий при разном удалении уровня — качественным признаком будет примерно одинаковая толщина на метровом и пятиметровом
отдалении. Так или иначе, у любого прибора линии будут неизбежно толще при отдалении, различия у разных моделей будут в зависимости от расстояния проецирования: у
хорошего лазера разница будет меньше.
Неподвижность лучей
Некоторые уровни могут реагировать на микроколебания здания, из-за которых луч будет постоянно “плавать”. Я не говорю о дрожании луча во время включения — это нормальное явление, маятнику нужно несколько секунд для уравновешивания. Речь идет о постоянном дрожании луча, когда нивелир установлен на жестком бетонном полу. Если на двухметровом расстоянии это заметить сложно, то на пятиметровом расстоянии покачивания хорошо заметны. Это является дурным признаком, который будет мешать точным работам.
Количество проецируемых плоскостей и точек
По своему скромному опыту я сделал простой вывод: если линии точные, с большим охватом и т.д.(по всем пунктам выше), то для подавляющего большинства работ достаточно
одной горизонтальной и одной вертикальной плоскости. Скажу по иному: если бы выбор стоял между двухплоскостным качественным уровнем и трехплоскостным (и более) но с
линиями сомнительного качества – мой выбор был бы очевиден.
Все эти перпендикулярные лучи, проецируемые точки отвеса и т.п. безусловно хорошо и очень удобно, но качество и точность самих линий на первом месте!
Диапазон нивелирования
Этот параметр не такой важный, однако напрямую влияет на удобство использования и скорость подготовки к рабочему состоянию. Диапазон нивелирования — это максимальное отклонение корпуса прибора от идеального положения, при котором сохраняется функция самонивелирования. Другими словами, чем этот диапазон больше, тем на более наклонное основание можно закрепить уровень и он будет показывать правильные линии.
Диапазон этот обычно в пределах ±3° — ±5°. Чем больше диапазон — тем меньше нужно тратить времени на выравнивание штатива, выбирать более-менее ровное основание если штатив не используется и т.п.
Добавлю, что все модели имеют методы оповещения пользователя о превышении данного диапазона, когда необходимо закрепить корпус ровнее.
Надежный фиксатор маятника
Кнопка фиксатора маятника должна быть удобной для многократного стопорения|снятия со стопора. Надежный стопор не снимается с фиксирующего положения от легких встряхиваний и в то же время имеет мягкий ход. Как раз с этим у многих моделей проблемы: кнопка фиксатора или очень жесткая и требует большого усилия, или переключается от легкого нажатия.
От технического исполнения фиксатора зависит долговечность прибора и уверенность в том, что в ближайшем будущем он не станет показывать “погоду”. Маятник с лазерами — очень нежная и чувствительная деталь, ее необходимо беречь от ударов в расфиксированном положении. Поэтому фиксатор важен.
Здесь не упомянута такая важнейшая опция как пыле-влагозащита. В современных уровнях она идет по умолчанию. И если все-таки вам попадется модель с открытым маятником,
который не защищен стеклом — это не есть хорошо.

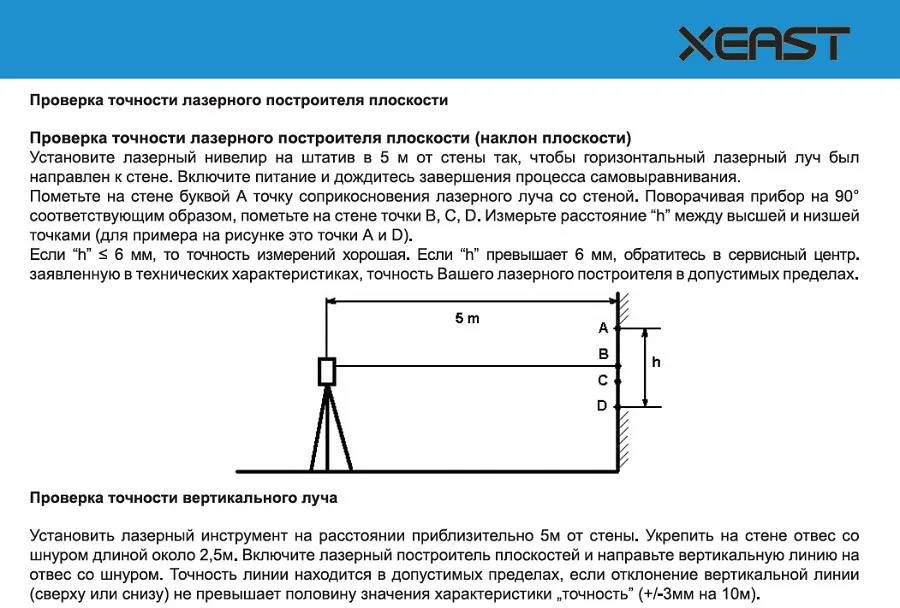

Проверять, не врет ли лазерный уровень стоит как при покупке, так и периодически, в процессе эксплуатации.
Документация к прибору должна содержать инструкцию по проверке погрешности, методы могут различаться в зависимости от конкретной модели. Хотя, честно говоря, меня удивляет иногда рекомендация в инструкции развернуть прибор на 180 градусов и сравнить показания, это при отсутствии у модели поворотной площадки (следовательно поворот будет происходить на резьбе штатива и лазер сместится по вертикали)!
Поэтому предлагаю свою методику, которая в целом не противоречит инструкциям. Начнем с того, что главным образом проверяются горизонтальные лучи. Горизонтальная проекция
может иметь искажения в двух направлениях: прямо от прибора и влево|вправо, поэтому нужно оценивать обе погрешности.
Другими словами, уровень может “стрелять” идеальный
горизонт прямо перед собой на большое расстояние, однако иметь приличный перепад левой стороны к правой, или наоборот.
Итак, разберем пример с горизонтальной проекцией и ограниченным углом (не 360°). Сначала проверим горизонт в прямом направлении:
Вид сверху. Выбирается более-менее ровная стена не менее 5 метров в длину. Уровень ставится как можно ближе к стене и проецируется горизонтальный луч вдоль нее. По лучу на стене делаются отметки: “А” около прибора, “Б” на отдалении от “А” примерно на 5 метров.
То же самое, только вид сбоку. Косой, поднимающийся луч показан для наглядности, для лучшего понимания принципа.
Нивелир переставляется на противоположную сторону стены, ближе к отметке “Б” и луч ровняется на эту отметку. Далее около отметки “А” делается отметка “В”.
Расстояние
между “А” и “В” будет погрешностью на 10 метров.
Например, в паспорте прибора заявлена точность 0,3 мм./1 м. — значит между точками “А” и “В” должно быть не более 3 мм. Если между отметками больший зазор, то нивелир не соответствует заявленной точности.
Далее следует проверить горизонт в следующей плоскости. Тут посложнее: нужно помещение шириной около 5 метров и достаточной длинной, чтобы спроецировать на обеих стенах линию, устанавливая прибор с обеих сторон. Понятнее на рисунках:
Нивелир устанавливается между стен примерно посередине. Там, где проекция уже видна на стенах, делаются отметки: “А” слева и “Б” справа.
То же самое, вид со стороны установленного прибора.
Прибор переставляется на другую сторону помещения, чтобы отметка “Б” оказалась слева.
Горизонтальная проекция совмещается с отметкой “Б”.
Из-за погрешности луч не совпадет с отметкой “А”, рядом ставится метка “В”. Расстояние между “А” и “В” будет погрешностью на 10 метров.
У моделей с горизонтальной проекцией 360° погрешность можно проверить вышеописанным методом или еще более простым. Смысл тот же самый: проверяется два направления, вперед-назад и влево-вправо. Для проверки прибор устанавливается у одной из стен (до второй около 5 м.), так же делается две отметки, а затем прибор поворачивается на 180° и подравнивается на одну из отметок — расстояние между лучом и второй отметкой будет погрешностью на 10 метров. Так проверяются оба направление плоскости.
Качественно проверить вертикальную проекцию вряд-ли получится. В руководствах предлагается проверка по нити с отвесом, длинна нити 2,5-3 метра. Лучь совмещается с нижним
концом нити, а у потолка смотрят расхождение нити и луча.
От себя скажу, что такой способ позволит увидеть только очень грубые отклонения. Для более-менее объективной
проверки нужно помещение с 5 метровыми потолками и возможностью спроецировать лазерную линию от пола до потолка. Собственно на нити от потолка подвешивается какой-либо
груз, а далее лазер ровняют на эту нить и смотрят на отклонения. Нужно обязательно дождаться, когда груз с нитью перестанут совершать колебательные движения.
На этом предлагаю закончить, надеюсь эти простые советы помогут вам правильно выбрать качественный лазерный уровень и проверить его точность не отходя от кассы.
Смотрите также другие статьи
Что может сделать лазерный уровень неточным?
Лазерные уровни — отличный набор. Они предоставляют линии уровней, с которыми вы можете работать, где бы вы ни находились. Их легко носить с собой, легко настраивать и работать с ними.
Но только если они точны.
Производители лазерных уровней указывают точность своих лазерных уровней , и это может быть основным критерием продажи. Вы покупаете лазерный уровень, потому что вам нужны точные уровни. Но знаете ли вы, что может сделать лазерный уровень неточным?
Отказ от ответственности: Этот сайт и, в частности, эта страница, содержат партнерские ссылки на продукты. Вы не обязаны, но если вы посетите и купите что-то на их сайте по ссылке на этом сайте, мы получим небольшую комиссию, цена, которую вы платите, останется прежней. Это помогает поддерживать работу этого веб-сайта, и ваша помощь приветствуется.
Что такое точность?Точность показывает, насколько близко измерение к истинному значению. Лазерный уровень дает истинную горизонтальную или вертикальную линию.
Что такое точность? Точность означает, насколько близки друг к другу повторяющиеся измерения.
Сколько раз мы можем установить линии уровня с помощью лазерного уровня и получить один и тот же ответ.
Если лазерный уровень работает в соответствии со спецификациями производителя и откалиброван , то атмосферные условия, случайные ошибки и ошибки сделают лазерный уровень неточным. Как пользователи лазерных уровней, мы должны свести к минимуму это влияние на точность лазерного уровня.
Атмосферные условия влияют на точность.Существует множество различных типов атмосферных условий, которые могут влиять на лазерное излучение.
Туман, туман, пыль и дым рассеивают лазерный луч, при этом основное воздействие оказывается в диапазоне, в котором можно использовать лазерный уровень. Если вы видите лазерный луч в воздухе, значит, он отражается и преломляется от своего истинного пути.
Обычно это оказывает незначительное влияние на точность лазерного уровня, проблема заключается в уменьшении дальности.
Если вы курильщик или курильщик, то вам легко увидеть лазерный луч, выдыхая на его пути. Вы можете сами проверить, легко ли уменьшается дальность и оказывает ли это заметное влияние на точность (положение) лазерной линии на стене или детекторе.
Наибольшее влияние на точность лазерного уровня оказывает нагрев!Различные области температуры воздуха будут иметь большее влияние на точность лазерного уровня. Чем больше разница температур воздуха, тем больше будет влияние на точность лазерного уровня.
Вы можете подумать, что нет большой разницы в температуре воздуха в помещении или на улице в поле, но могут быть источники сильного тепла, которые влияют на лазерный луч. Первое, что приходит мне на ум, — это выхлопы машин, работающих поблизости.
Когда свет (в данном случае лазерный луч) проходит через воздух с разной температурой, его путь изменяется.
Воздух разной температуры имеет разную плотность. Это влияет на скорость, с которой свет распространяется по воздуху, а также влияет на показатель преломления. Обычно это незаметно для нас, особенно на коротких дистанциях.
Наиболее известным эффектом преломления света является мираж. Это когда вы верите, что видите в пустыне воду, которой, как вы знаете, там нет.
Зная, что свет может искривляться (преломляться), мы можем допустить, что лазерный луч может оказывать воздействие. Эмпирическое правило заключается в том, что чем ближе тепловая помеха к лазерному уровню, тем больше влияние на точность лазерного уровня.
Попробуйте сами, поместив лазерный уровень на каминную полку или используя фен или тепловую пушку перед лазерным уровнем, и убедитесь сами.
Реальный пример атмосферных условий на лазерном луче. В июне 2020 года в Великобритании была очень теплая погода. В это время я прокладывал трубным лазером несколько дренажных труб.
Теплое летнее солнце прогрело трубы и существенно повлияло на лазерный луч. Атмосферные условия в трубе постоянно воздействовали на лазерный луч, заставляя лазерную точку танцевать вокруг цели.
Эффект от лазерного луча удивил меня, поэтому я снял его на видео, чтобы доказать, что это может произойти.
Неточность лазерного уровня по вине пользователя.Ошибки совершаются пользователем измерительного прибора и часто совершаются только в одном случае. Их часто бывает трудно найти, поскольку обычно нет возможности проверить ошибку. Например, неправильное считывание рулетки или удерживание детектора на неправильной высоте. Это часто случается, когда люди отвлекаются или их прерывают посреди задачи.
Систематические ошибки связаны с приборами или оборудованием, которое мы используем для проведения измерений. Систематические ошибки возникают либо из-за неправильного выполнения процедур, либо из-за поврежденного или плохо отрегулированного оборудования.
Ошибки такого типа могут накапливаться каждый раз при выполнении измерения. Систематические ошибки обычно легко выявляются при проведении надлежащих проверок.
Случайные ошибки — это ошибки, которые обычно находятся вне нашего контроля. Эти ошибки мы не можем контролировать и не можем «видеть». Если мы устранили как ошибки, так и систематические ошибки, то мы можем выявить случайные ошибки путем повторения измерений.
Неточность в лазерном уровнемере.Другим потенциальным источником ошибки может быть используемый детектор. Большинство детекторов, используемых сегодня, имеют регулируемый фильтр допуска. Это означает, что метка уровня на детекторе может иметь диапазон от 0,5 мм до 5 или 10 мм. Этот допуск никогда не учитывается в заявленной точности лазерных уровней.
Например. Точность лазерного уровня с точностью до 1 мм на расстоянии 10 метров может быть снижена до точности 5 мм на расстоянии 10 метров при использовании грубого диапазона допуска на лазерном детекторе.
Могут быть. Но старая поговорка «Вы получаете то, за что платите» всегда будет верной. Чем выше требуемая точность, тем дороже будет лазерный уровень.
Очевидно, что при покупке лазерного уровня необходимо учитывать стоимость покупки. Но для меня это должно быть последним пунктом для рассмотрения. Если бы я сначала установил лимит расходов, то мне пришлось бы сбрасывать со счетов определенные функции, гарантию, долговечность и точность, прежде чем искать лазерный уровень. Это может означать, что лазерный уровень, который я выбираю для работы, может быть недостаточно точным.
Это может означать, что выполненная работа не соответствует требуемому качеству. Работа может занять больше времени. Работа может не совпадать с существующими функциями. Все это в конечном итоге будет стоить вам денег. Деньги, которые вы не видите или не можете объяснить.
Как узнать, точный ли лазерный уровень? Единственный способ узнать, является ли лазерный уровень точным, это проверить его.
Как и со всеми измерительными приборами, если он точен, он должен давать один и тот же результат при многократном повторении. Если вы можете измерять линию уровня от вашего лазерного уровня раз за разом, когда он установлен в разных местах, то это точно. Если не можете, то ошибка либо у вас, либо у атмосферы, либо у лазерного уровня.
Проверить лазерный уровень очень просто. Есть несколько шагов для правильной проверки лазерного уровня. Принцип тот же, что и при проверке спиртовым уровнем.
Вот руководство по проверке лазерного уровня.
Какой самый точный лазерный уровень?Самый точный лазерный уровень, который я знаю на данный момент, это Topcon RL-H5A . Topcon RL-H5A — это вращающийся лазерный нивелир, который в основном используется профессионалами на стройплощадке.
Если вам нужен линейный лазерный нивелир, то самым точным из известных мне на данный момент является Leica Lino L2-1 с точностью 0,2 мм на каждый метр.
Ниже приведена таблица вращающихся лазерных уровней в порядке точности. Он не охватывает все доступные вращающиеся лазерные уровни, но дает отличное представление о доступных вариантах.
| Производитель | Модель | Рабочий диапазон (диаметр) | Accuracy | Working Time (Single Charge) | Current Price (Amazon) | ||||
| Topcon | RL-200 | 1100 | 4mm at 200m | 100Hrs | |||||
| Topcon | RL -H5A | 800 | 5mm at 200m | 100Hrs | |||||
| Topcon | RL-SV2S | 800 | 5mm at 200m | 120Hrs | |||||
| Topcon | RL-H5B | 400 | 10mm at 200m | 100Hrs | |||||
| Leica | Rugby 680 | 900 | 1.5mm at 30m | 60Hrs | |||||
| Spectra Physics | LL300S | 800 | 1. 5mm at 30m | 60Hrs | |||||
| Bosch | GRL 500 HV | 500 | 1.5mm at 30m | 25Hrs | check current price | ||||
| Johnson | 40-6584 | 600 | 1.6mm at 30m | 100Hrs | |||||
| Johnson | 40-6541 | 500 | 1.6mm at 30m | 33Hrs | |||||
| Johnson | 40-6535 | 500 | 1,6 мм при 30 мл.0150 check current price | ||||||
| Leica | Rugby 620 | 600 | 2.2mm at 30m | 60Hrs | check current price | ||||
| Leica | Rugby 640G | 400 | 2.2mm at 30m | 60 часов | |||||
| LEICA | Регби 640 | 500 | 2,2 мм при 30 м | 60HRS | Проверка Цена | 500 | 2. 2mm at 30m | 90Hrs | check current price |
| Fukuda | FRE-102AR | 600 | 2.3mm at 30m | 25Hrs | |||||
| Johnson | 40 -6950L | 450 | 2.4mm at 30m | 16Hrs | |||||
| Makita | SKR200Z | 200 | 3.0mm at 30m | 60Hrs | |||||
| Spectra Physics | LL100N | 350 | 3.3mm at 30m | 50Hrs | check current price | ||||
| Pacific | HVR 505R | 152 | 3.3mm at 30m | N/A | |||||
| Stabila | STB-LAPR150 | 240 | 6.0mm at 30m | 80Hrs | |||||
| Hilti | PR 2-HS A12 | 600 | N/A | 16Hrs |
Когда лазерные уровни неверны. Мой опыт.
Лазерные уровни — это инструменты, используемые для выравнивания объектов, и они бывают всех форм и размеров.
Они должны облегчить вашу трудовую жизнь , , поэтому строители, инженеры и специалисты в области строительства используют их постоянно. Но что делать, если лазерные нивелиры не работают должным образом?
Может ли лазерный уровень ошибаться?
Да, лазерный уровень может ошибаться. Лазерные уровни считаются неправильными , когда они выходят за пределы допусков уровня, заявленных производителем . Для тех, кто использует лазерный уровень, это неправильно, когда вы не получаете желаемые уровни. Когда у вас плохой уровень, затраты могут быть астрономическими. Как выяснил монтажник-сталеплавильщик.
Подробнее об этом позже.
Что происходит, когда лазерные уровни неверны?
Когда лазерный уровень перестает быть нивелиром, показания неточные, т. е. имеют ошибку. Это называется ошибкой прибора и классифицируется как систематическая ошибка.
Систематические ошибки — это ошибки, которые не могут быть исправлены или компенсированы пользователем.
Ошибки такого типа могут накапливаться (и обычно накапливаются) при каждом измерении. Систематические ошибки обычно легко выявляются при проведении надлежащих проверок.
Неправильно откалиброванный лазерный уровень может доставлять неудобства. Если это не так, вам может потребоваться снести и переустановить здание со стальным каркасом или другой проект из-за неточных показаний, например, вертикальные измерения в одном направлении будут отображаться как более низкие, чем они на другой стороне, если есть асимметрия в вашем лазерном уровне.Систематическая ошибка в любом нивелировочном оборудовании
Почему трудно определить, неисправен ли лазерный уровень?
Наиболее вероятный ответ – человеческая природа. Мы недостаточно проверяем наличие ошибок в наших лазерных уровнях. Мы также будем повторять наши действия, хотя и не осознаем этого. Мы часто устанавливаем лазерный уровень в одном и том же месте на площадке и в той же ориентации, используем одну и ту же точку отсчета для установки лазерного уровня.
Это может скрыть ошибки прибора на значительное время. Мы не проводили никаких проверок на наличие систематических ошибок прибора. Только когда мы делаем что-то другое с лазерным уровнем или используем другой лазерный уровень, мы замечаем ошибку, часто слишком поздно.
Выравнивание бетонного основания ОШИБКА…
Пожалуйста, включите JavaScript
Выравнивание бетонного основания ОШИБКА Часть 2 из 2
Как избежать систематической ошибки.
Систематические ошибки — это ошибки используемого вами лазерного уровня . Мы можем избежать этих ошибок, только проверив состояние и точность лазерного уровня. Важным шагом во избежание систематической ошибки является проверка лазерного уровня на точность, а также регулярная калибровка лазерного уровня.
Как легко найти ошибку в лазерном уровне.
Есть два способа обнаружить, что ваш лазерный уровень неточен.
Первый способ – использовать другой набор снаряжения. Это очень легко покажет любые ошибки в нашей системе или приборах, потому что мы уже проверили ее на точность в сравнении с независимым источником.
Если оба лазерных уровня дают одинаковые показания уровня (в пределах допустимого допуска прибора), то, скорее всего, у нас нет ошибок прибора.
Все используемые измерительные приборы должны давать одинаковые ответы при отсутствии ошибок.
Во-вторых, это проверка лазерного уровня с помощью теста с двумя колышками. Проверка лазера на точность уровня используется по тому же принципу, что и проверка тупого или автоматического уровня. У нас должна быть одинаковая разница высот двух точек при измерении с разных позиций и с разной дистанции зрения.
Как предотвратить неправильное выравнивание?
Есть около простые проверки, которые может выполнить любой строительный профессионал . Мы должны проверять точность лазерных уровней перед их использованием, а затем снова через регулярных интервалов в течение проекта: каждую неделю, скажем, по пятницам или субботам, когда работа не ведется, чтобы измерения можно было выполнять легко и не отвлекаясь .
Мы проверяем лазерный уровень, используя вариант теста с двумя колышками. При проверке лазерных уровней на точность используется тот же принцип, что и при проверке неуклюжего или автоматического уровня: у нас должна быть одинаковая разница высот для двух статических точек, которые находятся на расстоянии не менее 30 м друг от друга при измерении из разных положений.
Неправильное выравнивание — серьезная проблема для любого строительного специалиста. Погрешность лазерных уровней не должна превышать +/- 0,1 мм на метр, это будет расхождение в 3 мм на расстоянии 30 м.
Стальной монтажник Плохой лазерный уровень.
Несколько лет назад я работал инженером в строящемся садовом центре. Это была большая садовая застройка со зданием из стального каркаса. Главное здание было более 150 м в длину и 50 м в ширину. Для всех больших зданий со стальным каркасом нам необходимо использовать прижимные болты.
Эти прижимные болты используются для удержания стальной рамы на месте и предотвращения ее перемещения.
Положение этих болтов имеет решающее значение. Они не только удерживают стальную раму на месте, но и точно позиционируют ее.
Также очень важно, чтобы прижимные болты находились на правильном уровне. Обычно у нас есть допуск уровня 20 мм для прижимных болтов.
В этом проекте стальная рама устанавливалась на место, и мы прикручивали ее болтами. Все, казалось, шло хорошо. Но затем ко мне пришел монтажник, который сказал, что некоторые фундаменты, которые мы установили, были высокими.
Итак, я проверил все подставки, которые были еще доступны, и мы отшлифовали несколько подставок высотой от 5 до 10 мм. Я больше ничего не думал об этом, и монтажник сталелитейных работ продолжал устанавливать стальную раму.
На следующий день я разговаривал со сборщиком металлоконструкций, и он сказал, подождите минутку, положение этих болтов критично. Они не только удерживают стальную раму на месте, но и точно позиционируют раму, а также крайне важно, чтобы уровень удерживающих болтов был правильным.
Он знал, что должен быть прав с уровнями упаковочных плит под стальными колоннами. Тем не менее, он так и не проверил свой вращающийся лазерный уровень. Он продолжил монтаж стальных колонн и стального каркаса.
Проверить его лазерный уровень было бы так просто. Буквально, короткая прогулка. Прежде чем мы начали отливать удерживающие болты, я потратил время, чтобы установить 6 H-образных профилей рамы на линии сетки болтов. Все эти Н-образные рамы были установлены на высоте 500 мм над уровнем готового пола. Все они были одинаковой высоты, а расстояние между некоторыми из них превышало 150 метров. Проверка любого уровня на этих H-кадрах будет прямой и простой.
К сожалению, он не нашел времени проверить свой уровень и не знал, что он не точен.
Ему потребовалось еще несколько дней на установку стальных рам, прежде чем он узнал об этой проблеме в той или иной форме. Он пришел жаловаться, что одна из баз, которые мы установили, была низкой. Слишком низко, чтобы использовать болты.
Теперь у меня в голове звенели тревожные звоночки. Я был вокруг и проверил все базы на прошлой неделе, я думал, что болты не были низкими.
Он показал мне основание и показания его вращающегося лазерного уровня. База показывала низкий уровень.
Я спросил, проверил ли он свой лазерный уровень. Он ответил, что он был откалиброван. Он предположил, что калибровочный сертификат – это все, что ему нужно для того, чтобы его лазерный уровень был в порядке!!!
Он не знал, как проверить свой лазерный уровень.
Я проверил его лазерный уровень и обнаружил, что он вообще не ровный. он падал со скоростью 1 мм каждый 1 метр.
Это пример важности проверки лазерного уровня перед использованием. Лазерные уровни не идеальны и нуждаются в проверке, калибровке или замене в случае неисправности.
В этом нет победителей. Стальную раму пришлось выравнивать. Что отбросило программу назад. Что оказывает большее давление на следующие сделки. Мешает генеральному подрядчику завершить работу в срок.
