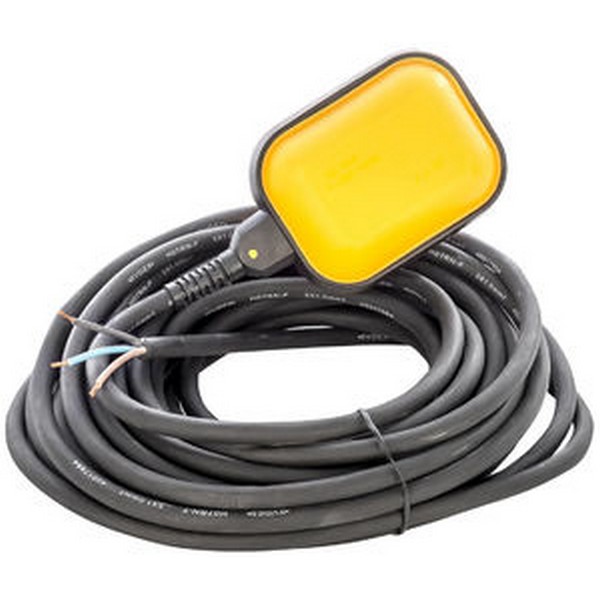

ПОПЛАВКОВЫЙ ВЫКЛЮЧАТЕЛЬ AR PC-8A – Надежные насосы

1.00 ₽

• Описание
• Детали
• О Aquamotor

Описание

Область применения

Поплавковые выключатели предназначены для применения в системах водоснабжения для управления бытовыми насосами, как датчики сигнализации уровня и т.п. Их применение в системах водоразбора обеспечивает защиту насосного оборудования от поломок при работе без воды и автоматизации наполнения емкости.

AR РС-8А (0,5м) — поплавковый выключатель с длиной кабеля  0,5 метра

AR РС-8А (3м) — поплавковый выключатель с длиной кабеля  3 метра

AR РС-8А (6м) — поплавковый выключатель с длиной кабеля  6 метра

AR РС-8А (10м) — поплавковый выключатель с длиной кабеля  10 метров



модель	Упаковочные размеры, мм			Вес	Кол-во в коробке, шт	Упаковочные размеры, мм			Вес
	Д	Ш	В	кг		Д	Ш	В	кг
Поплавковый выключатель AR PC-8A (0,5 м кабель)	200	70	100	0,45	40	420	375	325	12,5
Поплавковый выключатель AR PC-8A (3 м кабель)	220	80	110	0,75	20	450	420	350	16,5
Поплавковый выключатель AR PC-8A (6 м кабель)	220	80	110	1,05	20	450	420	350	22,5
Поплавковый выключатель AR PC-8A (10 м кабель)	240	100	160	1,6	10	530	510	340	17



Детали

О Aquamotor

Насосы Aquamotor

КАТАЛОГ

КОНТАКТЫ

cleverpumps@yandex. ru
8-919-356-88-77
г. Челябинск, ул. Горького, дом 12
пн – сб 09:00 – 18:00

закрыть

Начните вводить текст, чтобы увидеть товары, которые вы ищете.

• Меню
• КАТАЛОГ

Прокрутка вверх

Страница не найдена – Насосное оборудование

>

8 (3822) 43-15-52   8 (3822) 43-28-84  Обратный звонок

РФ, г. Томск   пер.Нечевский 32/1   [email protected]

РФ, г. Томск   ул. Пролетарская 33/2   +7 (3822) 44-00-18

Scroll Up

Поплавковый выключатель

— Принцип работы

Рис. 1: Поплавковый выключатель

Поплавковый выключатель определяет уровень жидкости в резервуаре или контейнере. Переключатель плавает над жидкостью или внутри нее и действует как механический переключатель при повышении или понижении уровня жидкости. Поплавковые выключатели управляют такими устройствами, как насосы (закачивая или откачивая воду), клапанами (открывая/закрывая впускные/выпускные отверстия) или сигнализацией для уведомления пользователей. Поплавковые выключатели экономичны и надежны, они подходят для применения с различными жидкостями.

Содержание

• Как работает поплавковый выключатель?
• Метод переключения
• Внешний противовес
• Проводка поплавкового выключателя
• Материалы для поплавкового выключателя
• Типы поплавковых выключателей
• Типичные области применения поплавкового выключателя
• Часто задаваемые вопросы

• поплавковые выключатели

Как работает поплавковый выключатель?

Поплавковый выключатель перемещается вверх и вниз вместе с уровнем жидкости. В зависимости от противовеса и предварительно установленного триггера механический переключатель открывается или закрывается, когда он поднимается или опускается до определенных уровней. Когда переключатель замыкается, электрический ток проходит через переключатель к подключенному устройству. Например, когда на насос подается электрический ток, насос включается.

Поплавковый выключатель состоит из полого поплавкового корпуса и внутреннего выключателя, также называемого датчиком. Наиболее распространенным внутренним переключателем является геркон с магнитом внутри корпуса. Существуют и другие типы внутренних переключателей, но все они используют один и тот же принцип работы. Механический переключатель создает разомкнутую или замкнутую электрическую цепь в зависимости от уровня воды в резервуаре или пруду.



Метод переключения

В герконе образуется замкнутая цепь, обеспечивающая протекание электрического тока, когда магнит находится близко к геркону. Если магнит удаляется, геркон размыкается, и электрический ток не может течь. Переключатель имеет максимальный коммутируемый ток и напряжение, поэтому всегда проверяйте технические характеристики, чтобы поддерживать оптимальный ток, протекающий через устройство.

Вертикальная установка поплавкового выключателя имеет «фиксированную точку» или внешний противовес. Уровень жидкости контролирует угол поплавкового выключателя, который непосредственно контролирует положение магнита. На заданном уровне внутренний механический переключатель переключается между открытым и закрытым положениями. На рис. 2 (слева) показано обычное применение остановки притока воды в «высокой» точке резервуара для воды. На рис. 2 (справа) показано аналогичное приложение, но оно обнаруживает «низкую» точку в резервуаре для воды и работает в обратном направлении. Поэтому очень важно правильно подключить электронный поплавковый выключатель и установить заданный уровень жидкости специально для конкретного применения. Прочтите нашу статью о проводке поплавкового выключателя, чтобы узнать больше о том, как подключить поплавковый выключатель.

Рисунок 2: Примеры установки поплавкового выключателя для заполнения (слева) или опорожнения (справа). Положение 1 сигнализирует о включении или выключении насоса в зависимости от проводки

Внешний противовес

Рис. 3: Поплавковый выключатель с противовесом в системе подачи воды.

Поплавковые выключатели с внешним противовесом (рис. 3) имеют заданные углы срабатывания. Длина кабеля от противовеса до поплавкового выключателя определяет, насколько поднимается или опускается жидкость, чтобы установить поплавковый выключатель на угол, необходимый для переключения его состояния. Эти переключатели имеют минимальную и максимальную длину кабеля для обеспечения правильной работы. Проводка поплавкового выключателя различается в зависимости от того, используется ли выключатель для запуска или остановки потока жидкости.

Проводка поплавкового выключателя

Правильная проводка поплавкового выключателя имеет решающее значение для обеспечения соответствующих электрических сигналов в зависимости от разомкнутого или замкнутого положения выключателя.

• Нормально разомкнутый (НО) поплавковый выключатель: Электрическая цепь внутри выключателя остается разомкнутой, когда выключатель находится в нижнем положении и замкнут в верхнем положении. Таким образом, переключатель открывается под действием силы тяжести и закрывается, когда уровень жидкости поднимается до заданного уровня.
• Нормально закрытый (НЗ) поплавковый выключатель: Электрическая цепь внутри переключателя остается замкнутой, когда переключатель находится внизу, и размыкается в верхнем положении. Таким образом, переключатель закрывается под действием силы тяжести, тянущей его вниз, и открывается, когда уровень жидкости поднимается до заданного уровня.

Примечание: «Нормальная» работа может различаться для разных марок и типов поплавковых выключателей. Пожалуйста, прочитайте руководство по продукту о том, как подключить его в любой конфигурации. Кроме того, в колодцах и резервуарах для воды используются двойные поплавковые выключатели для опорожнения или заполнения водой конструкции.

Рисунок 4: Символ поплавкового выключателя. Нормально разомкнутый (a) и нормально замкнутый (b) поплавковый выключатель

Материалы поплавкового выключателя

Поплавковые выключатели используются для широкого спектра жидкостей, от питьевой воды до высококоррозионных химикатов. Следовательно, необходимо обеспечить, чтобы коммутационный материал оставался совместимым со средой. Прочтите нашу таблицу химической стойкости для получения дополнительной информации о пригодности различных материалов для используемых сред.

Пластмассовый поплавковый выключатель

Пластмассовые материалы, такие как ПВХ (поливинилхлорид) или ПП (полипропилен), идеально подходят для общих применений, связанных с кислотными и щелочными условиями. Однако пластик не подходит для применения при высоких температурах (> 60 градусов по Цельсию или 140 градусов по Фаренгейту).

Поплавковый выключатель из нержавеющей стали

Нержавеющая сталь отличается высокой прочностью и подходит для жидкостей, работающих при высоких температурах. Материал совместим с высококоррозионными химическими веществами и различными санитарными условиями и условиями промывки, что делает его идеальным выбором для медицинской и пищевой промышленности.

Стандарты поплавкового выключателя

1. Поплавковые выключатели, одобренные ATEX, взрывобезопасны и обычно используются в опасных средах.
2. Поплавковые выключатели с защитой от поражения электрическим током, обеспечением защитного заземления, влаго- и пыленепроницаемостью имеют право на получение сертификатов CE в соответствии со стандартом IEC60730-1:2015.

Типы поплавковых выключателей

Серия КПМ

Серия КПМ является наиболее распространенным типом поплавковых выключателей благодаря своей высокой надежности. Переключатель идеально подходит для чистой воды и подходит для многих других сред. КПМ размыкает или замыкает электрическую цепь под углом ±45°. Длина кабеля после противовеса определяет уровень жидкости, при котором срабатывает переключатель.

Рис. 5: Поплавковый выключатель серии KPM

Серия MPM

Серия MPM имеет двойную влагонепроницаемую камеру, что обеспечивает высокую надежность и защиту внутри выключателя, несмотря на его малый размер (микро). Форма и большой размер переключателя делают его пригодным для использования со сточными водами, но для него требуется противовес. МРМ размыкает или замыкает электрическую цепь под углом ±45°. Длина кабеля после противовеса определяет уровень жидкости, при котором срабатывает переключатель.

Рис. 6: Поплавковый выключатель серии MPM

Серия JPM

Тип серии JPM представляет собой датчик уровня наклона, состоящий из тяжелого корпуса без неровностей. Серия не требует внешнего противовеса и вращается вокруг себя при погружении в жидкость. Эти особенности делают его подходящим для турбулентной воды и промышленных сточных вод. Обычно используется парами для включения двух функций (опорожнение и наполнение). Серия JPM обеспечивает нормально разомкнутую (NO) или нормально закрытую (NC) функцию.

Рис. 7: Поплавковый выключатель серии JPM

Типичные области применения поплавкового выключателя

Поплавковый выключатель контролирует уровень жидкости в различных жилых и промышленных помещениях. Переключатель обычно подключается к насосу, клапану (например, соленоидному или электрическому шаровому крану) или сигнальному устройству для уведомления пользователя. Благодаря разнообразию конструкций и типов, они могут использоваться в различных приложениях. Общие примеры:

• Поплавковые выключатели дренажного насоса могут обнаруживать и активировать насос, чтобы предотвратить повышение уровня воды в отстойнике. Их можно использовать в отстойниках и канализационных ямах.
Поплавковые выключатели резервуара для воды
• могут помочь контролировать уровень воды для питьевой воды, дождевой воды, сточных вод и сточных вод. Насос включается/выключается при подъеме/опускании поплавкового выключателя в воде.
• В хладагентах и ​​кондиционерах используются поплавковые выключатели для контроля уровня воды.
• В производстве напитков используются поплавковые выключатели для заполнения или опорожнения резервуаров для напитков.
• Промышленные стиральные машины используют их для контроля уровня воды в стиральной машине.

Часто задаваемые вопросы

Что такое поплавковый выключатель?

Поплавковый выключатель определяет уровень жидкости в резервуаре. В зависимости от уровня воды он размыкает или замыкает электрическую цепь, обычно используемую для подачи воды в резервуар или из него.

Как работает поплавковый выключатель?

Поплавковый выключатель перемещается вместе с уровнем жидкости вверх и вниз. Внутренний механический переключатель размыкает или замыкает электрическую цепь под действием силы тяжести. Следовательно, электрическая цепь может включать/выключать оборудование, например водяной насос.

Что делает поплавковый выключатель?

Поплавковый выключатель контролирует уровень жидкости в баке. Затем он открывает или замыкает электрическую цепь в зависимости от уровня жидкости и проводки для управления внешними компонентами.

Как установить поплавковый выключатель?

Поплавковый выключатель установлен в баке для жидкости. Во-первых, делается заданный уровень, и это можно сделать с помощью противовеса. Затем, в зависимости от нормально разомкнутой или замкнутой конфигурации проводки, он будет размыкать или замыкать электрическую цепь в зависимости от ее движения вверх или вниз по уровню жидкости.

Как подключить поплавковый выключатель?

Вы можете подключить поплавковый выключатель в нормально открытом или закрытом положении. Нормально разомкнутый поплавковый выключатель остается разомкнутым при опускании (низкий уровень жидкости), а нормально замкнутый поплавковый выключатель остается замкнутым при опускании. Открытое/закрытое положение относится к электрической цепи.

Как установить поплавковый выключатель водоотливного насоса?

Поплавковый выключатель водоотливного насоса обнаруживает подъем воды в водоотливном насосе. Обычно устанавливается в нормально закрытом положении, электрическая цепь замыкается по мере подъема воды. Это позволяет току проходить, чтобы сигнализировать насосу о выкачивании воды из резервуара.

• поплавковые выключатели

Поплавковый выключатель режима работы насоса — нормально замкнутый — широкоугольный — 120 В перем.

Цена: $97,99

Другой Артикул: GW2CW20R1

Эти высококачественные поплавковые выключатели предназначены для насосных нагрузок. Поплавковый выключатель нормально замкнут или накачан (цепь замыкается, когда поплавок висит вниз). Часто используется для заполнения бака.

Поплавковый шнур предназначен для крепления к вертикальной трубе с помощью хомута, кабельной стяжки или тросового хомута. В качестве опции поплавок может быть установлен с тросовым грузом в качестве точки поворота.

Этот поплавок оснащен дополнительной вилкой на 120 В переменного тока, поэтому нет необходимости в распределительных коробках или сложных электрических соединениях. Вставьте переключатель в стандартную розетку на 120 В переменного тока, а помпу — в дополнительную вилку.

или
Нужен комплект грузов или зажим для привязи?
Нажмите на изображение выше!

GW2CW20F1 Спецификация

Производитель: MDI Sewage Products

Вес: 1,91 фунта

Количество в наличии: На заказ

Delivery: Ships in 3-5 Business Days

1 to 9
$97. 99

10 to 24
$83.29

25 to 49
$75.94

50 to 99
$71.04

100+
$69.57

Quantity

Нажмите, чтобы увеличить

• Аналогично желтому GY2CW20F1 или GY2CW20R1
• Крестовины конкурентов:
  • Ромб SJE Модель: 1002733 (переключатель насоса PumpMaster® 20PMU1WP SJE)
  • Конери MFG Модель: 2901-B3S4-P1-20
• Операция:
  • Нормально закрытый (накачка)
• Шнур:
  • 20-дюймовый гибкий проводник 16 калибра 2 SJOOW (UL и CSA) CPE (хлорированный полиэтилен) с оболочкой
• Рейтинги:
  • 13 А при 120 В переменного тока
  • 1/2 л.с. при 120 В переменного тока
  • 58,8 ЛРА
• Рабочий угол: Широкий угол
  • Контакты разомкнуты при 45° над горизонталью
  • Контакты замкнуты при 45° ниже горизонтали
• Корпус:
  • 2,625″ диаметр x 4,625″
• Материал поплавка:
  • АБС (Акрилонитрилбутадиенстирол)
• Удельный вес:
  • 0,6
• Рабочая температура:
  • До 60ºC/140ºF
• Диапазон насосов:
  • от 7 до 28 дюймов регулируется в зависимости от длины кабеля за зажимом/тросом
• Поплавковый выключатель:
  • Механические (не содержит ртути) Внесен в список UL 508
• Гарантия:
  • 1 год
