Принцип работы гидроуровня: Как пользоваться гидроуровнем водяным уровнем

Гидроуровень фото

Хотите получить высокую точность разметки гидроуровнем? Тогда от применения колбы лучше отказаться. Не использовать их очень просто – воды необходимо наливать меньше, и вся проблема решается. В таком случае у вас и точность получается высокая, и уровень можно закрыть, дабы водичка из него не вытекала.

Работа с гидроуровнем: особенности использования

Вопрос, как пользоваться гидроуровнем, вкратце был описан несколько выше – вернее сказать, мы рассказали о принципе его применения, не упомянув при этом важные тонкости. Именно в них и заключается вся суть работы с этим приспособлением. Тонкостей этих немного, но взяв за их принцип, можно будет создавать проекции не только горизонтальных линий, но и плоскостей – мало того, при некоторых знаниях элементарной геометрии посредством гидравлического уровня можно будет даже отбивать на стенах точные вертикали. Именно на стенах – что касается пола и потолка, то здесь придется пользоваться правилами переноса. Чтобы проще было понять, как правильно работать с гидроуровнем, рассмотрим технику его использования на двух простых примерах.

1. Создаем плоскость подвесного потолка или стяжки пола. Такая разметка производится следующим образом. Для начала берем рулетку и находим середину высоты стены. Это довольно условная точка, которая, по большому счету, может располагаться где угодно над уровнем пола в помещении. Просто удобнее ее делать по центру стены – впоследствии этот маяк можно применять и для других построений. Это всего лишь маяк, который послужит начальной точкой отсчета для геометрических построений и не более. Теперь берем гидроуровень и устанавливаем один его конец напротив метки, а второй в любом углу помещения – задача в том, чтобы опуская шланг выше или ниже, добиться положения жидкости в шланге четко напротив установленной вами метки. Как только это произойдет, тот человек, который держит второй конец уровня, должен сделать соответствующую отметку на стене в углу. Точно таким же способом, беря за исходную точку самую первую метку, переносим ее во все остальные углы помещения без исключения (как на внутренние, так и на наружные). Причем следует учесть, что перенос должен производиться исключительно из одного и того же места – мало того, переносить метки необходимо на две стены, образующие угол. Ну а дальше все просто – вооружаемся отбивочным шнуром (нитка с синькой) и, растягивая ее между метками, прорисовываем по всему периметру комнаты основополагающую плоскость в помещении. Теперь, имея эту линию, в любой момент можно перенести ее с помощью рулетки выше или ниже. Если нужен монтаж подвесного потолка – перенесли эту плоскость рулеткой под потолок.
   Если речь идет о монтаже стяжки пола или дощатого настила, соответственно, опустили плоскость вниз на нужный уровень.

   Как пользоваться гидроуровнем фото

2. Разметка плоскости для обшивки стен гипсокартоном. Естественно, эту работу проще сделать длинным реечным уровнем – если он качественный и не обманывает сильно, то проблем нет. Но если такой длинной палки-мерялки нет под рукой или ее точность вызывает сомнения, то придется воспользоваться знаниями геометрии и получить нужные вертикали путем бесхитростных построений. По сути, отталкиваясь от ранее проведенной горизонтали, нужно будет построить треугольник с углом 90 градусов. Способов, как это сделать, достаточно много. Самый простой из них – это воспользоваться обычным строительным уголком. Как вариант, если, конечно, имеется под рукой кафельная плитка, то можно использовать ее – в этом случае может быть незначительная погрешность. Самый оптимальный вариант в такой ситуации все же это геометрическое построение. От угла отмечаем расстояние, на которое вы планируете отодвинуть каркас гипсокартона.
   От этой точки отступаем произвольное расстояние (оптимально 0,5м). Теперь делаем из профиля элементарный циркуль – отрезок профиля с двумя отверстиями, расстояние между которыми равно 0,5м и, взяв за центр первую от угла точку, чертим половину окружности (вторую половину круга вам не даст начертить угол). Теперь берем рулетку и, приставив ее начало ко второй точке на горизонтальной линии, находим место пересечения деления рулетки 0,5м с радиусом окружности – таким способом мы получаем вторую точку вертикальной прямой. Проведя через нее и центр окружности линию, мы получаем четкую вертикаль. Точно такие же построения производим и на другой стене – после чего соединяем две вертикали по полу и потолку и получаем плоскость гипсокартонной стены.
   Работа с гидроуровнем фото

Согласен, сложно. Зато предельно точно. Таким способом можно построить вертикаль в любом месте стены.

Как «настроить» гидроуровень своими руками: важные моменты

Как ни странно, но даже такое простое приспособление, как гидравлический уровень, требует правильного отношения – в частности, очень важно понимать, что правильность его работы зависит от качества заполнения приспособления водой. Если в трубке, кроме жидкости, будут еще и пузырьки воздуха, то уровень будет работать некорректно. Именно по этой причине в процессе заполнения гидроуровня жидкостью необходимо выдержать два простых правила.

1. Наполнять трубку необходимо медленно – лучше это делать не из крана, а из ведра. По принципу, как сливают бензин с бочки или бензобака. Опустили один конец гидроуровня в емкость, подтянули воду ртом, дождались, пока вода не польется со свободного конца трубки, перекрыли ее ток пальцем и на этом все.
2. Второй момент – перед каждым использованием трубку нужно проверять на наличие воздушных пробок. Чтобы не делать это часто, уровень следует подвешивать открытыми концами вверх. В таком случае воздушные пробки образовываться не будут – мало того, те, что уже успели образоваться, будут свободно выходить наружу.

В принципе, это все. В заключение темы скажу несколько слов по поводу вопроса, как сделать гидроуровень своими руками? В общем-то, делать его и вовсе не придется – достаточно пойти в магазин, купить тонкую прозрачную трубку и наполнить ее водой. Это и весь гидравлический уровень – как говорится, дешево и сердито.

• Самовыравнивающийся лазерный уровень: принцип работы


  О преимуществах использования этого инструмента долго рассуждать не приходится – самовыравнивающийся лазерный уровень в этом деле вне конкуренции. Вряд…

• Стены каркасного дома: устройство и технология возведения


  Ни для кого не секрет, что любой дом состоит из нескольких основных элементов – это фундамент , стены, перекрытия и, разумеется, крыша. Все эти элементы…

• Канализационная насосная станция: устройство и принцип работы


  Решение вопроса отведения сточных вод является неотъемлемой частью строительства любого дома. Хорошо, когда рядом проложена центральная канализация или…

использование лазерного уровня и гидроуровня — Sibear.ru

Как отбить уровень пола: использование лазерного уровня и гидроуровня

Прежде, чем приступить к выравниванию поверхности пола, необходимо отбить горизонтальный уровень помещения.

Содержание:

• Какие инструменты существуют для отбивки уровня?
• Использование водяного уровня для разметки
  • Как отбить горизонтальный уровень с помощью гидроуровня?
• Лазерный уровень – инструмент нового поколения
  • Этапы отбивки горизонтального уровня лазерным нивелиром

Какие инструменты существуют для отбивки уровня?

Для того, чтобы отбить уровень пола, можно воспользоваться:

• гидроуровнем;
• лазерным уровнем;
• нивелиром.

Последний вариант, то есть нивелир, сложен в работе и требует знаний, поэтому применяется для этих целей редко.

Использование водяного уровня для разметки

Наиболее любим строителями гидроуровень (водяной уровень) – прозрачная гибкая трубка (наподобие капельницы, но с большим диаметром) на обоих концах которого расположены две контрольные колбы с цифровой разметкой. Они облегчают задачу отбивки уровня для новичков, а вот для опытных строителей практически бесполезны. Часто эти колбы даже снимают за ненадобностью. Так что, по сути, гидроуровнем может считаться любой прозрачный шланг длиной 3 — 25 м. Точность отбивки уровня при этом не пострадает.

Гидроуровень состоит из шланга и двух прозрачных колб, которые при использовании должны быть плотно закрыты крышками

Принцип работы гидроуровня основан на свойствах сообщающихся сосудов, в которых любая однородная жидкость (например, вода) всегда устанавливается четко на одном уровне. Если гидроуровень заполнить водой, а затем приподнять оба его конца вертикально вверх, то у нас получатся именно такие сообщающиеся сосуды. И поверхности водяных столбов в обеих частях шланга обязательно совпадут.

Принцип работы гидроуровня: вода в сообщающихся сосудах устанавливается на одном уровне

Как отбить горизонтальный уровень с помощью гидроуровня?

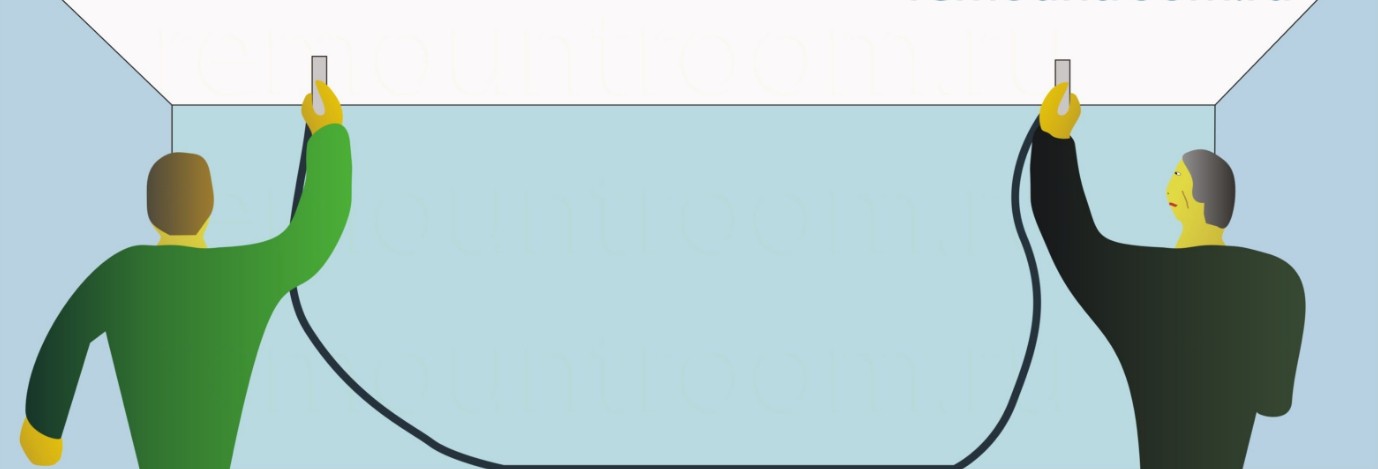

Работа с гидроуровнем предусматривает участие двоих человек, поэтому, если вы проводите ремонт самостоятельно, то на процессе отбивки уровня вам придется пригласить помощника.

Этапы работы по отбивке уровня такие:

1. Наполнение гидроуровня водой, поднятие концов шланга вверх и сведение их вместе. При правильной работе инструмента вода в обеих частях должна совместиться. Если этого не произошло, то, скорее всего, в воде находятся пузырьки воздуха. Их нужно выгнать путем встряхивания шланга, поколачивания по его стенкам. Это позволит жидкости стать однородной, тогда и гидроуровень будет работать правильно. По причине нежелания возиться с пузырьками, некоторые строители предпочитают наливать в трубку кипяченую воду. Но не на всех объектах это возможно и удобно.

Другой причиной, из-за которой гидроуровень может отказаться работать, является пережим и заломы шланга. Нужно следить, чтобы центральная часть шланга, которая остается лежать на полу при измерениях, не была зажата ни в одной точке. Именно поэтому на гидроуровень нельзя наступать ни во время измерений, ни после (могут появиться заломы).

2. На краю стены (обычно возле самого угла) первый человек из бригады прикладывает один конец гидроуровня.

3. На другом краю стены второй человек на любом расстоянии от пола наносит метку (обычно на уровне взгляда) и прикладывает к ней второй конец гидроуровня. Основная задача на этом этапе такая: совместить уровень воды в своей трубке с нанесенной на стене меткой. Это можно сделать, двигая трубку вверх и вниз, естественно, без резких движений, осторожно. После того, как уровень воды совпал с меткой на стене, такой же уровень должен установиться и в первом конце шланга, который, как мы помним, находится неподвижно в руках у первого человека из бригады.

4. Примерно через 20 секунд первый человек чертит на стене метку на уровне воды в своей трубке.

Совмещение поверхности воды в трубке с меткой на стене

5. Перенос этой же метки точно таким же образом осуществляется на все стены помещения.

6. Отбивка (нанесение) горизонтальных линий по обозначенным меткам при помощи отбивочного шнура (продается в строительных магазинах, напоминает рулетку).

Посредством таких несложных действий вы сможете сделать отбивку уровня во всей квартире.

Лазерный уровень – инструмент нового поколения

С лазерным уровнем (лазерным нивелиром) работать еще проще, можно сказать – одно удовольствие. Однако и стоит такое удовольствие немало, поэтому приобретают этот инструмент в основном профессиональные строители.

Лазерный уровень рисует на поверхностях стен вертикальные и горизонтальные линии

Лазерный уровень – небольшой аппарат (к нему в комплект  обычно входит телескопический штатив или подставка), способный излучать лазерный луч. Этот луч рисует на стене идеальную горизонталь (в большинстве современных моделей – еще и вертикаль).

Лазерный уровень излучает лазерный луч в нескольких проекциях

Этапы отбивки горизонтального уровня лазерным нивелиром

1. Установка лазерного уровня на полу или на штативе.

2. Выравнивание прибора. В дорогих моделях часто предусмотрена функция автоматического выравнивания, которая позволяет не заботиться о ровности установки. В противном случае придется произвести выравнивание пузырька в прозрачной колбе (находится на поверхности прибора).

3. Включение прибора и получение на плоскости идеально горизонтальной линии.

Ориентируясь на горизонтальную линию лазерного построителя (уровня) можно выравнивать полы и потолки, строить подиумы, прибивать полки и выполнять множество других ремонтных работ

4. Прочерчивание этой линии отбивочным шнуром.

5. Для получения горизонтальной линии на другой стене лазерный уровень необходимо развернуть в ее сторону и выполнить те же действия. Такой принцип работы характерен для позиционных лазерных уровней, которые относятся к бюджетной линии. Более дорогие модели – ротационные. Их поворачивать не нужно. При включении они сразу же дают проекцию по всему периметру помещения.

Дополнительные советы по работе с лазерным уровнем вы сможете услышать (и увидеть этот прибор в действии!), если заглянете в ниже размещенное видео:

Похожие статьи

Введение в основные принципы гидравлики

Знания

Функция системы гидравлической трансмиссии заключается в передаче мощности и движения, а система управления гидравликой должна обеспечивать выход гидравлической системы в соответствии с конкретными требованиями к производительности.

Опубликовано: 12 сентября 2022 г.

• Что такое гидравлическое оборудование?
• Какие компоненты гидравлического устройства?
• Преимущества и недостатки гидравлической трансмиссии
• Что такое гидравлический контур?

Что такое гидравлическое оборудование?

Гидравлические машины — это оборудование и инструменты, повышающие механическую прочность за счет гидромеханики. В качестве примера возьмем тяжелое оборудование, где гидравлическая жидкость подается к исполнительным механизмам оборудования под высоким давлением с помощью гидравлических насосов. Гидравлический насос приводится в действие двигателем или электродвигателем. Управляйте гидравлическим маслом, чтобы получить требуемое давление или расход, манипулируя различными гидравлическими регулирующими клапанами. Гидравлические компоненты соединены гидравлическими трубами. Как и пневматическая система, гидравлическая система основана на законе Паскаля. Любое давление, приложенное к жидкости в замкнутой системе в любой точке, будет передаваться во все стороны с одинаковым давлением. В гидравлических системах в качестве рабочей среды используются несжимаемые жидкости. Гидравлическое механическое оборудование широко используется из-за его большой мощности передачи и передачи с тонкими трубами и гибкими шлангами, поэтому его удельная мощность высока, приводы с применимой мощностью являются широкими и гибкими, а площадь давления соответствующим образом изменена для увеличения огромной силы. . По сравнению с механической системой, состоящей из шестерен и валов, сопротивление жидкости гидравлической системы, протекающей по трубопроводу, приведет к определенной потере мощности.

Основные концепции гидравлики:

Гидравлика — это устройство, которое использует гидравлическое масло под высоким давлением для выполнения работы после того, как оно управляется некоторыми механическими частями, и его назначение — управлять движением груза. Во многих машинах высокого давления и большой мощности гидравлическое давление обычно является единственным выбором, что является обязательным для тех, кто изучает гидравлику.

Принцип Паскаля и гидравлическая трансмиссия:

Основной теорией гидравлической системы является принцип Паскаля. В закрытом сосуде давление жидкости в каждой точке одинаково, а направление перпендикулярно поверхности. Используя этот принцип, небольшая сила в точке А может толкнуть тяжелый предмет в точку В.

Какие компоненты гидравлического устройства?

Гидравлическая система состоит из масляного бака, гидравлического насоса, регулирующего клапана, привода и некоторых вспомогательных частей. Функция каждого компонента гидравлической системы заключается в том, чтобы отвечать за преобразование энергии. Среди них только масло является исключением. Он не выполняет никакого преобразования энергии, а действует только как среда для преобразования энергии.

1. Гидравлический насос:
   Гидравлический насос приводится в действие двигателем или двигателем. С энергетической точки зрения, его функция заключается в преобразовании механической энергии, вырабатываемой двигателем или двигателем, в энергию жидкости. С механической точки зрения насос использует только разность атмосферного давления или разность потенциальной энергии, жидкость всасывается с одного конца и выбрасывается с другого конца.
2. Привод:
   Функция привода заключается в преобразовании энергии жидкости в механическую энергию для перемещения груза. Его можно разделить на гидравлический цилиндр и гидравлический двигатель. Гидравлический цилиндр заставляет груз двигаться линейно, а гидравлический двигатель заставляет груз вращаться.
3. Клапан управления:
   В гидравлической системе давление масла используется для управления выходной мощностью привода, поток масла используется для управления скоростью привода, а направление потока масла определяется используется для управления направлением движения водителя. Поэтому клапан регулирования давления, клапан управления потоком, распределительный клапан является самым основным и незаменимым в гидравлической системе.
4. Бак:
   Гидравлическое масло, используемое в гидравлической системе, должно быть переработано и использовано повторно, поэтому масляный бак используется для хранения гидравлического масла, с одной стороны, и монтажного гнезда двигателя и насоса, с другой стороны.
5. Гидравлические аксессуары:
   Гидравлические аксессуары используются для улучшения работы гидравлической системы, такие как фильтр для удаления примесей из масла, масляный радиатор для предотвращения слишком высокой температуры масла, аккумулятор давления и различные компоненты трубопровода.
6. Определение давления и единица измерения:
   Определение гидравлического давления такое же, как определение с использованием единицы измерения давления воздуха, разница в том, что гидравлическое давление не имеет вакуумного давления.

Преимущества и недостатки гидравлической трансмиссии:

Эффективность преобразования энергии гидравлической системы: Согласно закону бессмертия энергии, могут быть разные формы взаимного преобразования, но в каждом преобразовании должны быть потери, а потери энергия будет рассеиваться в виде тепла. Коэффициент использования энергии гидравлической системы обязательно невелик, как правило, ниже 50% или даже ниже, обычно около 30-40%.

Маневренность гидравлической системы: Гидравлическая система используется в качестве приводного устройства системы, а особенности гидравлического давления важны для машин, требующих большой мощности и высокой точности позиционирования. Энергоэффективность гидравлической системы плохая, но промышленность использует все больше и больше.

Преимущества гидравлики:

• Небольшой размер, большая производительность: Гидравлическое давление обычно составляет около 70 кг/см2, а также может достигать 500 кг/см2.
• Нет опасности перегрузки: в гидравлической системе установлен предохранительный клапан. Когда давление превышает заданное, клапан открывается, и гидравлическое масло поступает в масляный бак через предохранительный клапан.
• Регулировка выхода проста: Регулировка выхода гидравлического устройства проста, если можно легко достичь заданного давления клапана регулирования давления.
• Регулировка скорости проста: регулировка скорости гидравлической системы проста, если заданный расход клапана регулирования давления отрегулирован, это может быть легко достигнуто, и возможно бесступенчатое изменение скорости.
• Плавное движение и легкое реверсирование: из-за высокой несжимаемости жидкости гидравлическое масло не может поступать в привод или выходить из него, и скорость нагрузки немедленно останавливается. А инерция, создаваемая движением груза, будет поглощаться гидравлическим маслом, поэтому вообще нет необходимости устанавливать какое-либо тормозное устройство. А поскольку механизм жидкостного привода прост, его инерция мала, поэтому движение плавное, а реверсирование легкое.
• Легко автоматизировать: гидравлическое оборудование оснащено электромагнитными клапанами, электрическими компонентами, датчиками, программируемыми контроллерами и микропроцессорами, которые можно собирать в различные автоматические машины.
• Высокая долговечность: большинство компонентов гидравлического оборудования почти погружены в гидравлическое масло, и большая часть гидравлического масла содержит ингибитор ржавчины, его устойчивость к ржавчине и износу хорошая, а долговечность оборудования высокая.

Недостатки гидравлики:

• Некачественный трубопровод приведет к утечке гидравлического масла, что не только загрязнит рабочее место, но и вызовет пожар.
• Вязкость гидравлического масла сильно зависит от температуры. При повышении температуры масла вязкость уменьшается, а при понижении температуры масла вязкость увеличивается. Изменение вязкости повлияет на поток и сделает скорость привода нестабильной.
• Гидравлическая система преобразует механическую энергию двигателя или электродвигателя в энергию жидкости. После того, как через клапан сделаны некоторые регулировки, энергия жидкости преобразуется водителем в механическую энергию для привода нагрузки. Поскольку энергия преобразуется много раз, потери велики. Его энергоэффективность ниже, чем у традиционных машин.
• Энергия, потерянная во время преобразования энергии, будет рассеиваться в виде тепла, и тепло будет передаваться оборудованию через гидравлическое масло, что приведет к аномальному нагреву системы.
• Чтобы уменьшить потери на вязкое трение при движении масла, скорость потока масла должна быть ограничена, чтобы сделать его устойчивым, что влияет на эффективность работы гидравлического оборудования.
• В гидравлической системе используется множество различных регулирующих клапанов, соединений и труб. Чтобы предотвратить утечки и потери, точность обработки компонентов должна быть высокой, а также требуется профессиональная технология трубопроводов.

Что такое гидравлический контур?

Гидравлический контур представляет собой систему, соединяющую различные компоненты, передающие жидкость. Назначение такой системы состоит в том, чтобы управлять потоком текучей среды через нее или регулировать давление текучей среды. Гидравлическое машинное оборудование использует гидравлические контуры для перемещения тяжелых предметов. Подход к описанию жидкостных систем из отдельных компонентов основан на анализе цепей. Схемы легче анализировать, когда электронные компоненты независимы и линейны. Точно так же теорию гидравлических цепей легче анализировать при рассмотрении взаимно независимых линейных элементов.

Компоненты гидравлического контура включают в себя пассивные (пассивные) устройства, такие как трубы или линии электропередач, и питаемые (активные) устройства, такие как блоки питания или насосы. Теория гидравлических цепей особенно применима к системам с длинными и маленькими трубами и отдельными насосами, такими как проточные системы в химических процессах или микромасштабные устройства.

Какие типы гидравлических контуров существуют?

• В открытом среднем контуре используется насос для обеспечения непрерывного потока жидкости, которая возвращается в резервуар через открытый средний канал регулирующего клапана. Другими словами, если регулирующий клапан находится в нейтральном положении, он обеспечивает открытый обратный проход в бак без откачки масла под высоким давлением. Как только регулирующий клапан срабатывает (изменение положения клапана), он направляет масло в/из привода и бака. Поскольку производительность насоса постоянна, давление масла будет расти и падать в зависимости от величины сопротивления. Если давление поднимется слишком высоко, масло вернется в бак через перепускной клапан. Несколько регулирующих клапанов могут быть объединены в серию. Для этого типа схемы можно использовать дозирующие насосы, которые недороги в эксплуатации.
• Замкнутый контур — это контур, обеспечивающий достаточное давление на регулирующий клапан независимо от того, работает ли какой-либо клапан. Расход гидронасоса переменный, а расход насоса мал до тех пор, пока никто не управляет клапаном. Поскольку клапан изменяет положение клапана, золотник клапана не должен открывать средний возвратный масляный канал в масляный бак. Несколько клапанов могут быть подключены параллельно, и давление в системе будет одинаковым для всех клапанов.
• Разомкнутый контур: В разомкнутой системе всасывающий патрубок насоса и патрубок возврата масла двигателя соединены с баком гидравлического масла, который также является разомкнутым/замкнутым контуром. В промежуточном контуре используется насос для обеспечения непрерывного потока жидкости. Жидкость возвращается в бак через средний канал регулирующего клапана. В это время регулирующий клапан находится в нейтральном положении, чтобы обеспечить открытый возвратный канал для возврата в резервуар и предотвратить перекачку жидкости под высоким давлением. Кроме того, когда регулирующий клапан приводится в действие, он направляет жидкость в/из привода и резервуара. Поскольку производительность насоса постоянна, давление масла будет увеличиваться с ростом сопротивления. Если давление поднимется слишком высоко, масло вернется в бак через предохранительный клапан. Несколько регулирующих клапанов могут быть соединены последовательно друг с другом. Для этого типа схемы можно использовать дозирующие насосы, которые недороги в эксплуатации.
• Замкнутый контур: В системе с замкнутым контуром обратный порт двигателя напрямую соединен с всасывающим портом насоса. Для поддержания давления на стороне низкого давления в контуре имеется нагнетательный насос, который подает отфильтрованное холодное масло на сторону низкого давления. Цепи с замкнутым контуром обычно используются в качестве гидростатических трансмиссий в транспортных средствах. Преимущество замкнутого контура в том, что в нем вообще нет направляющего клапана, поэтому реакция быстрая, и контур может работать при более высоком давлении. Угол поворота насоса может обеспечивать положительное и отрицательное направления потока жидкости. С другой стороны, охлаждение может быть проблемой, поскольку обмен потока жидкости ограничен, а насос также трудно использовать для других гидравлических функций. В контуре мощной замкнутой системы для увеличения количества масла на охлаждение и фильтрацию необходимо установить доливной клапан, чтобы количество заменяемого масла превышало базовую утечку насоса и двигателя. Клапан подпитки обычно встроен в корпус двигателя для охлаждения циркулирующего масла в корпусе самого двигателя. Потери от внутренней циркуляции корпуса двигателя и потери от подшипников качения могут быть значительными, так как скорость двигателя транспортного средства может достигать 4000-5000 об/мин, а то и выше на полном ходу. Утечка, как и дополнительная подпитка, будет обеспечиваться нагнетательным насосом. Если он предназначен для использования в приводах с высоким давлением и высокой скоростью вращения двигателя, важно использовать нагнетательный насос большого объема. При длительной езде на высокой скорости, если используется гидростатическая трансмиссия, основной проблемой обычно является высокая температура масла. Высокая температура масла резко сокращает срок службы трансмиссии. Чтобы подавить температуру масла, транспортное оборудование должно снизить давление в системе, а рабочий объем двигателя должен быть ограничен до минимально разумного значения. Замкнутые системы также используются в мобильном оборудовании для замены механических и гидравлических трансмиссий. Преимущество заключается в том, что передаточное число бесступенчато регулируется, а передаточное отношение можно регулировать более гибко в зависимости от нагрузки и условий эксплуатации.

Опубликовано 12 сентября 2022 г. Источник: вики

Дальнейшее чтение

Горячая тема

Вас также может заинтересовать .

Заголовок

Знания

Что такое осциллограф?

Осциллограф — это диагностический прибор, отображающий электрические сигналы. Будь то простой или сложный продукт, он включает в себя электронные компоненты, а его конструкция, проверка и процесс отладки требуют осциллографа для анализа множества электрических сигналов, которые заставляют продукт просыпаться.

Заголовок

Знания

Ключевые компоненты автомобильных полупроводников: ECU, MCU и датчик

Рынок автомобильных полупроводников по-прежнему настроен оптимистично. В настоящее время основные автомобильные полупроводниковые микросхемы включают микроконтроллеры (MCU), ИС управления питанием, контроллеры цифровых сигналов (DSP), датчики, силовые полупроводники, дискретные компоненты, микроэлектромеханические (MEMS), память, индивидуальные прикладные ИС (ASIC) и т. д. Цепочка поставок автомобильных чипов сложна и длинна. После шторма дефицита в 2021 году автопроизводители начали сокращать цепочку поставок полупроводников, надеясь сократить длинную цепочку. У некоторых автопроизводителей даже есть идея самостоятельно разрабатывать и проектировать автомобильные полупроводники.

Заголовок

Знания

Что такое обработка листового металла?

«Листовой металл» в обработке листового металла относится к тонким металлическим пластинам, которые можно обрабатывать путем растяжения, штамповки, гибки и т. д., а толщина обычно составляет менее 6 мм. Обычные материалы включают железные листы (черная сталь SPHC, холоднокатаная сталь SPCC, оцинкованная сталь SECC), стальной лист с горячим цинкованием SGCC), нержавеющая сталь (SUS304, SUS316), алюминий (AL5052), медь и т. д. Обработка листового металла отличается от других технологий обработки. Он включает в себя множество различных этапов, таких как: лазерная резка, перфорация NCT, резка, фальцовка, сварка, клепка и т. д. Конкретными производимыми продуктами обычно являются опорные рамы, кожухи оборудования, внутренние детали и некоторые функциональные объекты, такие как электронные панели управления, чехлы для медицинского оборудования, чехлы или детали для автоматических очистных машин в аэропортах, шкафы для снимков, чехлы и детали для оборудования для пищевой промышленности.

Заголовок

Знания

Что такое промышленный холодильник?

Охладитель – это устройство, используемое для охлаждения в процессе производства.

Заголовок

Знания

Как выбрать подходящую систему бесперебойного питания?

Источник бесперебойного питания (ИБП) — это устройство, которое непрерывно обеспечивает резервное питание переменного тока для устройств электрической нагрузки и поддерживает нормальную работу электроприборов, когда электросеть выходит из строя. Системы бесперебойного питания можно разделить на онлайновые, автономные и линейно-интерактивные. Требования к мощности каждого поля различны. Как выбрать подходящий?

Заголовок

Знания

Что такое анодирование?

Анодирование – это обработка, используемая для улучшения поверхностных свойств металлов. Он может улучшить внешний вид, долговечность, проводимость или другие свойства металлической поверхности и помочь защитить ее от износа и коррозии. Кроме того, его также можно использовать для изготовления материалов различной формы, таких как резиновые кольца, детали прессового типа или режущие инструменты для обрезки. Поэтому анодирование является распространенным методом металлообработки.

Заголовок

Знания

Что такое Пунш? Принцип удара, тип, введение материала

Штамповочная машина, также известная как штамповочная машина, представляет собой технологию формовочного процесса. Есть много его типов. Из-за различных структурных принципов цена и эффект обработки будут соответственно разными, но все они имеют что-то общее с точки зрения структурного состава. С быстрым развитием штамповочной промышленности конкуренция во всех сферах жизни растет, и она применяется в различных отраслях, таких как аэрокосмическая промышленность, образование, автозапчасти, оборудование для дайвинга и так далее. Далее будут представлены структура, тип и материал пуансона.

Заголовок

Знания

Введение в различные виды сварки

Сварка — это производственный процесс и технология, в которых используется тепло, высокая температура или высокое давление для соединения металлов или других термопластичных материалов, таких как пластмассы. По состоянию металла в процессе сварки и характеристикам процесса способы сварки можно разделить на три категории: сварка, сварка давлением и сварка пайкой.

Заголовок

Знания

Что такое червячная передача?

Червячная передача представляет собой передачу, состоящую из вала со спиральной резьбой, который входит в зацепление с шестерней и приводит ее в движение.

Заголовок

Знания

Что такое чипформирование?

В процессе формирования стружки материалы разрезаются механическими средствами с использованием таких инструментов, как фрезы, пилы и токарные станки. Это неотъемлемая часть разработки машин и режущих инструментов.

Заголовок

Знания

Что такое сверлильный станок?

Расточной станок, устройство для получения ровных и точных отверстий в заготовке путем расширения существующих отверстий с помощью расточки. Одноточечный инструмент прикреплен к вращающемуся шпинделю внутри расточной головки. Они могут копать все, от твердой породы, мягкой почвы до песка.

Заголовок

Знания

Что такое обработка шлифовального станка и его компоненты шлифовального станка?

Шлифовальный станок представляет собой широко используемый процесс абразивной обработки, при котором прялка покрывается крупными зернами. Вырезание кусков металлических или неметаллических материалов из заготовки, чтобы сделать поверхность плоской или гладкой.

ПромышленностьЧеловекПаукЧеловекПаукЧеловекПаукЧеловекПаукЧеловекПаукЧеловекПаукРосомахаКапитан АмерикаЛюди ИксКрокодил

TopicSpider ManWolverineCaptain AmericaX-MenCrocodile

AreaAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral African RepublicChadChannel IslandsChileChinaChristmas IslandCocos IslandColombiaComorosCongoCook IslandsCosta RicaCote DIvoireCroatiaCubaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerGabonGambiaGeorgiaGermanyGhanaGibraltarGreat BritainGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuyanaHaitiHawaiiHondurasHong KongHungaryIcelandIndonesiaIndiaIranIraqIrela ndIsle of ManIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea NorthKorea SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalaysiaMalawiMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMidway IslandsMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNambiaNauruNepalNetherland AntillesNetherlands (Holland, Europe)NevisNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalau IslandPalestinePanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarRepublic of MontenegroRepublic of SerbiaReunionRomaniaRussiaRwandaSt BarthelemySt EustatiusSt HelenaSt Kitts-NevisSt LuciaSt MaartenSt Pierre & MiquelonSt Vincent & GrenadinesSaipanSamoaSamoa AmericanSan MarinoSao Tome & PrincipeSaudi ArabiaSenegalSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyri aТаитиТайваньТаджикистанТанзанияТаиландТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанТеркс и КайкосТувалуУгандаВеликобританияУкраинаОбъединенные Арабские ЭмиратыСоединенные Штаты АмерикиУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамВиргинские острова (Британия)Виргинские острова (США)ZimbaWemen Is9Wallis & FutanaY

Приостановить тристик арку Лорем ипсум Долор сит амет

Мори лакус авг скалярный Сед Ронкус максимус

Идентификатор Nunc ниси коммодо Проин ут гной

Прозрачный

Применить

Гидравлические системы и выбор жидкости

Только в начале промышленной революции британский механик по имени Джозеф Брама применил принцип закона Паскаля при разработке первого гидравлического пресса. В 1795 он запатентовал свой гидравлический пресс, известный как пресс Брама. Брама полагал, что если небольшая сила на небольшой площади создаст пропорционально большую силу на большей площади, единственным ограничением силы, которую может приложить машина, является площадь, на которую воздействует давление.

Что такое гидравлическая система?

Гидравлические системы сегодня можно найти в самых разных областях, от небольших сборочных процессов до комплексных применений на сталелитейных и бумажных фабриках. Гидравлика позволяет оператору выполнять значительную работу (подъем тяжестей, вращение вала, сверление прецизионных отверстий и т. д.) с минимальными затратами на механическую связь благодаря применению закона Паскаля, который гласит:

«Давление, приложенное к замкнутой жидкости в любой точке, передается без уменьшения по всей жидкости во всех направлениях и действует на каждую часть ограничивающего сосуда под прямым углом к ​​его внутренним поверхностям и одинаково на равных площадях (рис. 1)».

Применяя закон Паскаля и его применение Брахмой, становится очевидным, что приложенная сила в 100 фунтов на 10 квадратных дюймов создаст давление 10 фунтов на квадратный дюйм во всем замкнутом сосуде. Это давление будет поддерживать вес в 1000 фунтов, если площадь веса составляет 100 квадратных дюймов.

Принцип закона Паскаля реализуется в гидравлической системе с помощью гидравлической жидкости, которая используется для передачи энергии от одной точки к другой. Поскольку гидравлическая жидкость практически несжимаема, она способна мгновенно передавать мощность.

Компоненты гидравлической системы

Основными компонентами, составляющими гидравлическую систему, являются резервуар, насос, клапан(ы) и привод(ы) (двигатель, цилиндр и т. д.).

Резервуар
Назначение гидравлического резервуара состоит в том, чтобы удерживать объем жидкости, отводить тепло от системы, позволять твердым загрязнениям оседать и способствовать выпуску воздуха и влаги из жидкости.

Насос
Гидравлический насос преобразует механическую энергию в гидравлическую. Это делается за счет движения жидкости, которая является передающей средой. Существует несколько типов гидравлических насосов, включая шестеренчатые, лопастные и поршневые. Все эти насосы имеют разные подтипы, предназначенные для конкретных применений, таких как поршневой насос с изогнутой осью или лопастной насос переменной производительности. Все гидравлические насосы работают по одному и тому же принципу, который заключается в перемещении объема жидкости против сопротивления нагрузки или давления.

Клапаны
Гидравлические клапаны используются в системе для запуска, остановки и направления потока жидкости. Гидравлические клапаны состоят из тарелок или золотников и могут приводиться в действие с помощью пневматических, гидравлических, электрических, ручных или механических средств.

Приводы
Гидравлические приводы являются конечным результатом закона Паскаля. Здесь гидравлическая энергия преобразуется обратно в механическую энергию. Это можно сделать с помощью гидравлического цилиндра, который преобразует гидравлическую энергию в линейное движение и работу, или гидравлического двигателя, который преобразует гидравлическую энергию во вращательное движение и работу. Как и в случае с гидравлическими насосами, гидравлические цилиндры и гидромоторы имеют несколько различных подтипов, каждый из которых предназначен для конкретных конструктивных применений.

Основные смазываемые гидравлические компоненты

В гидравлической системе есть несколько компонентов, которые считаются жизненно важными из-за стоимости ремонта или важности задачи, включая насосы и клапаны. Несколько различных конфигураций насосов необходимо рассматривать отдельно с точки зрения смазки. Однако, независимо от конфигурации насоса, выбранный смазочный материал должен препятствовать коррозии, соответствовать требованиям по вязкости, обладать термической стабильностью и быть легко идентифицируемым (в случае утечки).

Лопастные насосы
Существует множество вариантов лопастных насосов разных производителей. Все они работают по схожим принципам проектирования. Щелевой ротор соединен с приводным валом и вращается внутри кулачкового кольца, смещенного или эксцентричного по отношению к приводному валу. Лопасти вставляются в пазы ротора и следуют за внутренней поверхностью кулачкового кольца при вращении ротора.

Лопасти и внутренняя поверхность кулачковых колец всегда соприкасаются и подвержены сильному износу. По мере износа двух поверхностей лопасти выходят из своего паза. Лопастные насосы обеспечивают стабильный поток при высокой стоимости. Лопастные насосы работают в нормальном диапазоне вязкости от 14 до 160 сСт при рабочей температуре. Лопастные насосы могут не подходить для ответственных гидравлических систем высокого давления, где трудно контролировать загрязнение и качество жидкости. Эффективность противоизносной присадки к жидкости, как правило, очень важна для лопастных насосов.

Поршневые насосы
Как и все гидравлические насосы, поршневые насосы доступны в конструкциях с фиксированным и переменным рабочим объемом. Поршневые насосы, как правило, являются наиболее универсальным и прочным типом насосов и предлагают ряд вариантов для любого типа системы. Поршневые насосы могут работать при давлении выше 6000 фунтов на квадратный дюйм, очень эффективны и производят сравнительно мало шума. Многие конструкции поршневых насосов также имеют тенденцию противостоять износу лучше, чем другие типы насосов. Поршневые насосы работают в диапазоне нормальной вязкости жидкости от 10 до 160 сСт.

Шестеренчатые насосы
Существует два распространенных типа шестеренчатых насосов: внутренние и внешние. Каждый тип имеет множество подтипов, но все они развивают поток, перенося жидкость между зубьями зубчатого зацепления. Шестеренчатые насосы, как правило, менее эффективны, чем лопастные и поршневые, но часто более устойчивы к загрязнению жидкости.

1. Шестеренчатые насосы с внутренним зацеплением создают давление от 3000 до 3500 фунтов на квадратный дюйм. Эти типы насосов предлагают широкий диапазон вязкости до 2200 сСт, в зависимости от расхода и, как правило, работают тихо. Шестеренчатые насосы с внутренним зацеплением также обладают высокой эффективностью даже при низкой вязкости жидкости.

2. Насосы с внешним зацеплением распространены и могут выдерживать давление от 3000 до 3500 фунтов на квадратный дюйм. Эти шестеренчатые насосы обеспечивают недорогую подачу в систему со средним давлением, средним объемом и фиксированным положением. Диапазоны вязкости для этих типов насосов не превышают 300 сСт.

Гидравлические жидкости
Современные гидравлические жидкости служат нескольким целям. Основной функцией гидравлической жидкости является обеспечение передачи энергии через систему, которая позволяет выполнять работу и движение. Гидравлические жидкости также отвечают за смазку, теплопередачу и контроль загрязнения. При выборе смазочного материала учитывайте вязкость, совместимость с уплотнениями, базовое масло и пакет присадок. На сегодняшний день на рынке представлены три основных разновидности гидравлических жидкостей: на нефтяной основе, на водной основе и на синтетической основе.

1. Жидкости на нефтяной или минеральной основе в настоящее время являются наиболее широко используемыми жидкостями. Эти жидкости предлагают недорогой, высококачественный и легко доступный выбор. Свойства жидкости на минеральной основе зависят от используемых присадок, качества исходной сырой нефти и процесса очистки. Присадки в жидкости на минеральной основе обеспечивают ряд специфических эксплуатационных характеристик. Обычные присадки к гидравлическим жидкостям включают ингибиторы ржавчины и окисления (R&O), антикоррозионные присадки, деэмульгаторы, противоизносные (AW) и противозадирные (EP) присадки, присадки для улучшения индекса вязкости и пеногасители. Кроме того, некоторые из этих смазочных материалов содержат цветные красители, что позволяет легко определять утечки. Поскольку гидравлические утечки очень дороги (и распространены), эта незначительная характеристика играет огромную роль в продлении срока службы вашего оборудования и экономии денег и ресурсов вашего предприятия.

2. Жидкости на водной основе используются для обеспечения огнестойкости из-за высокого содержания воды. Они доступны в виде эмульсий масло-в-воде, эмульсий вода-в-масле (обратных) и водно-гликолевых смесей. Жидкости на водной основе могут обеспечить подходящие смазочные характеристики, но их необходимо тщательно контролировать, чтобы избежать проблем. Поскольку жидкости на водной основе используются там, где требуется огнестойкость, эти системы и атмосфера вокруг них могут быть горячими.

   Повышенные температуры вызывают испарение воды из жидкостей, что приводит к повышению вязкости. Иногда в систему необходимо добавлять дистиллированную воду, чтобы скорректировать баланс жидкости. Всякий раз, когда используются эти жидкости, несколько компонентов системы должны быть проверены на совместимость, включая насосы, фильтры, водопровод, фитинги и уплотнительные материалы.

   Жидкости на водной основе могут быть более дорогими, чем обычные жидкости на нефтяной основе, и иметь другие недостатки (например, более низкую износостойкость), которые необходимо сопоставлять с преимуществом огнестойкости.

3. Синтетические жидкости представляют собой искусственные смазочные материалы, и многие из них обладают превосходными смазывающими свойствами в системах высокого давления и высоких температур. Некоторые из преимуществ синтетических жидкостей могут включать огнестойкость (эфиры фосфорной кислоты), более низкое трение, естественные моющие свойства (органические сложные эфиры и синтетические углеводородные жидкости с улучшенным содержанием сложных эфиров) и термическую стабильность.

   Недостатком этих типов жидкостей является то, что они обычно дороже обычных жидкостей, могут быть слегка токсичными и требуют специальной утилизации, а также часто несовместимы со стандартными материалами уплотнений.

Свойства жидкости
При выборе гидравлической жидкости учитывайте следующие характеристики: вязкость, индекс вязкости, устойчивость к окислению и износостойкость. Эти характеристики будут определять, как ваша жидкость работает в вашей системе. Проверка свойств жидкости проводится в соответствии с требованиями Американского общества испытаний и материалов (ASTM) или других признанных организаций по стандартизации.

1. Вязкость (ASTM D445-97) является мерой сопротивления жидкости течению и сдвигу. Жидкость с более высокой вязкостью будет течь с большим сопротивлением по сравнению с жидкостью с низкой вязкостью. Чрезмерно высокая вязкость может способствовать повышению температуры жидкости и увеличению потребления энергии. Слишком высокая или слишком низкая вязкость может повредить систему и, следовательно, является ключевым фактором при выборе гидравлической жидкости.

2. Индекс вязкости (ASTM D2270) — это то, как вязкость жидкости изменяется при изменении температуры. Жидкость с высоким индексом вязкости будет сохранять свою вязкость в более широком диапазоне температур, чем жидкость с низким индексом вязкости того же веса. Жидкости с высоким индексом вязкости используются там, где ожидаются экстремальные температуры. Это особенно важно для гидравлических систем, работающих вне помещений.

3. Окислительная стабильность (ASTM D2272 и другие) — это устойчивость жидкости к термическому разложению, вызванному химической реакцией с кислородом. Окисление значительно сокращает срок службы жидкости, оставляя побочные продукты, такие как шлам и лак. Лак мешает работе клапана и может сужать пути потока.

4. Износостойкость (ASTM D2266 и др.) — способность смазки снижать скорость изнашивания в граничных фрикционных контактах. Это достигается за счет того, что жидкость образует защитную пленку на металлических поверхностях для предотвращения истирания, задиров и контактной усталости на поверхностях компонентов.

Помимо этих фундаментальных характеристик, еще одним свойством, которое следует учитывать, является видимость. Если когда-нибудь произойдет утечка в гидравлической системе, вы должны обнаружить ее как можно раньше, чтобы не повредить свое оборудование. Выбор окрашенной смазки может помочь вам быстро обнаружить утечки, эффективно спасая ваше предприятие от поломки оборудования.

Десять шагов для проверки оптимального диапазона вязкости

При выборе смазочных материалов убедитесь, что они эффективно работают при рабочих параметрах системного насоса или двигателя. Полезно иметь определенную процедуру для выполнения процесса. Рассмотрим простую систему с шестеренчатым насосом постоянного рабочего объема, который приводит в движение цилиндр (рис. 2).

1. Соберите все необходимые данные для насоса. Сюда входит получение от производителя всех конструктивных ограничений и оптимальных рабочих характеристик. Вам нужен оптимальный диапазон рабочей вязкости для данного насоса. Минимальная вязкость 13 сСт, максимальная вязкость 54 сСт, оптимальная вязкость 23 сСт.

2. Проверьте фактическую рабочую температуру насоса во время нормальной работы. Этот шаг чрезвычайно важен, потому что он дает точку отсчета для сравнения различных жидкостей во время работы. Насос нормально работает на 92ºС.

3. Соберите температурно-вязкостные характеристики используемого смазочного материала. Рекомендуется использовать систему оценки вязкости ISO (сСт при 40ºC и 100ºC). Вязкость составляет 32 сСт при 40ºC и 5,1 сСт при 100ºC.

4. Получите стандартную диаграмму вязкости-температуры ASTM D341 для жидких нефтепродуктов. Эта таблица довольно распространена, ее можно найти в большинстве руководств по промышленным смазочным материалам (рис. 3) или у поставщиков смазочных материалов.

5. Используя характеристики вязкости смазочного материала, полученные на шаге 3, начните с оси температуры (ось x) диаграммы и прокручивайте ее, пока не найдете линию 40 градусов C. На линии 40°C двигайтесь вверх, пока не найдете линию, соответствующую вязкости вашего смазочного материала при 40°C, как указано производителем вашего смазочного материала. Когда вы найдете соответствующую линию, сделайте небольшую отметку на пересечении двух линий (красные линии, рис. 5).

6. Повторите шаг 5 для свойств смазки при 100ºC и отметьте точку пересечения (темно-синяя линия, рис. 5).

7. Соедините метки, проведя через них линию линейкой (желтая линия, рис. 5). Эта линия представляет собой вязкость смазки в диапазоне температур.

8. Используя данные производителя для оптимальной рабочей вязкости насоса, найдите значение на вертикальной оси вязкости графика. Нарисуйте горизонтальную линию на странице, пока она не совпадет с желтой линией зависимости вязкости от температуры смазочного материала. Теперь проведите вертикальную линию (зеленая линия, рис. 5) к нижней части графика от желтой линии зависимости вязкости от температуры в том месте, где она пересекается с горизонтальной линией оптимальной вязкости. Там, где эта линия пересекается, температурная ось представляет собой оптимальную рабочую температуру насоса для данного конкретного смазочного материала (69ºС).

9. Повторите шаг 8 для максимальной непрерывной и минимальной непрерывной вязкости насоса (коричневые линии, рис. 5). Область между минимальной и максимальной температурами является минимальной и максимальной допустимой рабочей температурой насоса для выбранного смазочного продукта.

10. Найдите нормальную рабочую температуру насоса на графике, используя сканирование тепловой пушки, выполненное на шаге 2. Если значение находится в пределах минимальной и максимальной температуры, указанных на графике, жидкость пригодна для использования в системе. Если это не так, вы должны заменить жидкость на более высокую или более низкую вязкость соответственно. Как показано на диаграмме, нормальные рабочие условия насоса выходят за пределы подходящего диапазона (коричневая область, рис. 5) для нашего конкретного смазочного материала и должны быть изменены.

Консолидация гидравлических жидкостей

Цель консолидации гидравлической жидкости состоит в том, чтобы уменьшить сложность и объем складских запасов. Необходимо соблюдать осторожность при рассмотрении всех критических характеристик жидкости, необходимых для каждой системы. Следовательно, консолидация жидкости должна начинаться на системном уровне. При объединении жидкостей учитывайте следующее:

• Определите конкретные требования к каждой единице оборудования. Учитывайте все нормальные эксплуатационные ограничения вашего оборудования.

• Поговорите с вашим представителем по смазочным материалам. Вы можете собирать и передавать важную информацию о потребностях вашего оборудования в смазке. Это гарантирует, что у вашего поставщика есть все продукты, которые вам нужны. Не жертвуйте системными требованиями ради консолидации.

Кроме того, соблюдайте следующие правила обращения с гидравлической жидкостью.

• Внедрите процедуру маркировки всех поступающих смазочных материалов и маркировки всех резервуаров. Это сведет к минимуму перекрестное загрязнение и обеспечит выполнение критических требований к производительности.
