Как собственноручно сделать стойку для дрели

Как собственноручно изготовить стойку для дрели?

Для многих работ по дому и не только пригодится сверлильный станок собственного изготовления. Не каждый возьмется за изготовление такой сложной конструкции, как станок. Особенно трудоемким для изготовления является сборка стойки для дрели.

Исходные материалы и инструменты, которые необходимы для изготовления стойки.

Понадобятся для работы все то, что присутствует в каждом гараже или мастерской умельца:

молоток,
дрель,
напильник,
разные отвертки,
пассатижи,
металлические уголки,
дсп,
направляющие.

Содержание этой инструкции:

Достоинства и недостатки, которые нужно учесть при изготовлении стойки;
Сверлильная станина для дрели;
Порядок сборки стойки;
Механизм перемещения;
Фрезерные работы;
Сверление отверстий под углом и токарные работы.

Достоинства и недостатки, которые нужно учесть при изготовлении стойки

Стойка, которую вы изготовите своими руками, обойдется вам по цене в разы дешевле, чем в магазине. Детали для работы очень легко найти: что-то взять из старых механизмов, это могут быть детали автомобиля. В интернете и в печатных изданиях существует масса описаний изготовления данной конструкции. Но вы можете изготовить уникальный станок для дрели, который будет превосходить по своим функциям и надежности уже ранее сделанные.

Из недостатков стоит отметить, что в своей работе вы будете обязательно использовать какие-то детали из устаревших механизмов, что может повысить цену вашего станка. Также монтаж и пригонка в вашем изделии может быть выполнена не плотно, что приведет к люфту частей. И, наконец, выполненная стойка для дрели может только использоваться для определенных работ, но, например, с ее помощью нельзя выполнить сверление под углом.

Для всех специализированных токарных и сверлильных необходимо это устройство, которое обладает достаточной мощностью, чтобы выполнять эти работы.

Если предполагается, что стойка будет использоваться только для сверления, то все детали должны быть изготовлены из дерева. Если же стойка должна стать универсальной, изготавливается из железа.

Устройство стойки довольно сложное и состоит из следующих главных узлов:

главный опорный элемент стойки — станина;
с помощью стойки идет крепеж дрели и каретки;
каретка перемещается по продольной оси стойки, для этого нужна ручка, этим выполняется выход вращающегося инструмента к детали;
дополнительные детали увеличивают возможности работы стойки.

Многие умельцы по достоинству оценили данный станок за его надежность, универсальность, за легкость монтажа и несложность наладки.

Как делается сама станина

Необходима для работы плита из металла (10мм) или дерева (20мм). Если дрель обладает большой мощностью, то и основание должно быть достаточно массивным.

Размеры станины для вертикальных работ — 500х500мм, для других работ — 1000х500 мм. В зависимости от ваших работ, вы можете регулировать эти габариты.

Станина для повторения делается из стали (10-20 мм), а если из дерева (20-40 мм).
Подпорка из отрезков таких же параметров и основная стойка, которая крепится вертикально, закрепляются на станине. Эти две детали должны быть привинчены сквозь саму станину, привинчены между собой винтами. В качестве дельного совета можно учесть, что стойку и подпорку лучше соединить металлическими уголками, так будет гораздо надежнее.

<div id="yandex_rtb_4" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744199-3";} else{var rtbBlockID="R-A-744199-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_4",blockId:rtbBlockID,pageNumber:4,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_4").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_4");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Стойка сверлильная для дрели

Делается из плиты стали (10-20 мм) и деревянной доски (20-40 мм). В зависимости от мощности дрели, длина может составлять 50-75 см., а ширина — 20 см. Механизм для перемещения дрели по оси с устройством для крепежа дрели укрепляется на стойке.

Порядок сборки стойки

Для начала подпорки закрепляются на станице. Вертикальная стойка крепится к основанию и к подпорке, и на самой вертикали должны быть закреплены основания двух направляющих и в конце, для закрепления дрели каретка с устройством прикручивается к самой подвижной части направляющих. Еще одно дельное замечание: нужно обратить внимание на поперечный люфт, который может присутствовать в направляющих.

Длина каретки может составлять 50-100 см и напрямую зависит от вида дрели. Изготавливается каретка из стальной плиты или деревянного бруска, той же ширины, что и стойка.

Каретку можно изготовить в двух вариантах:

1 способ

Хомуты крепят дрель. В доске проделываются отверстия, в которые вставляются хомуты и затягиваются отверткой.

2 способ

Крепление дрели на специальной колодке. Плита, которая к оси каретки приделана под прямым углом с помощью металлических уголков — это и есть колодка. В ней делается отверстие диаметром 0,5 мм и для надежности крепления дрели делается прорезь. Отверстие делается с помощью круглой насадки, по следующему алгоритму: чертится круг, исходя из заданного диаметра, внутри высверливаются отверстия, а потом прорезаются перегородки, в конце, окружности с помощью напильника придается необходимый размер.

Механизм перемещения

Механизм перемещения состоит их двух узлов: ручки, с помощью которой подается дрель по направлению к детали и пружина, которая возвращает каретку обратно.

Механизм перемещения может иметь два способа работы:

Пружина размещена у ручки;
Расположение пружин в нижних направляющих каретки.

1 способ:

Две металлические пластины, между которыми вставлена ось для ручки, прикрепляется к основной стойке. Также две пластины с пружиной крепятся на другом краю стойки. Чтобы пружина не соскочила, нужно ее ограничить штифтами, которые крепятся к ручке, которая расположена между пластинами. Чтобы механизм функционировал правильно, в ручке должен присутствовать паз продольного направления. Каретка должна двигаться вертикально, на ней устанавливаются штифты.

2 способ:

Здесь используют боковые пластины и ручку, но пружины будут находиться в пазах, которые нужно доработать. Для этого в пазы нужно ввинтить металлические уголки.

Работа механизма запускается путем нажатия на ручку каретки вниз, так запускается процесс сверления детали. В каретке сохраняется энергия, при этом происходит сжатие пружины. Если рычаг отпустить, пружины отдадут энергию обратно, и каретка начнет подниматься вертикально.
Если есть цель — делать отверстия под углом и простые фрезерные и токарные работы, то модель стойки нужно доработать, добавив несложный узел.

Фрезерные работы

При некоторых работах требуется перемещать деталь горизонтально. Для этого нужна вторая стойка, ее укрепляют на станине в горизонтальном положении.

Но на ней крепят не дрель, а тиски.

Длина от паза до края детали должна быть ограничена расстоянием от дрели до направляющих, которые должны быть вертикальными. Для горизонтальной подачи применима система рычага.

Сверление отверстий под углом и токарные работы

Токарь

Чтобы выполнить сверление боковых отверстий, стойка должна иметь поворотный механизм, который состоит из пластины с отверстиями, которые располагаются по дуге. Пластина вращается по оси и закреплена на основной стойке, на ней располагается каретка и все детали для подачи механизма.

Поворотный механизм делается следующим образом. Сначала отверстие для оси делается настойке и пластине. Потом отверстия делаются по кругу на дополнительной пластине, предварительно замерив углы специальным инструментом. Отверстия двух пластин совмещаются и закрепляются с помощью винта. Наклонные отверстия основных углов имеют следующие показатели — 30 о, 45 о, 60 о.

На стойке через пластины делается три отверстия,как видно на представленной схеме.

Добавочная пластина должна принять нужный угол и зафиксироваться винтовыми гайками.
Дополнительная пластина закрепляется горизонтально для проведения токарных работ. Дрелью с маленьким патроном нельзя обработать детали большого размера.
При изготовлении своего станка внимательно следуйте данной инструкции, которая написана, исходя из нашего опыта.

Здесь учтены все нюансы и тонкости, которые помогут избежать неточностей при изготовлении данного уникального устройства. Инструкция подкреплена видеоматериалом и наглядными рисунками, что в значительной степени упростит вашу задачу при изготовлении станка. Этот станок станет верным помощником для умельцев, для всяких личных нужд, для изготовления поделочных работ, для фрезерных и токарных работ, для ремонта автомобиля. Надеемся, что прочитав нашу статью, вы вдохновитесь и захотите своими руками изготовить это чудо инженерной мысли.

Сервис объявлений OLX: сайт объявлений в Украине


	Николаев, Заводский Сегодня 08:13


	Николаев Жовтневый Сегодня 08:13


	Кривой Рог, Саксаганский Сегодня 08:13

Ford C Max 2 cdi

Автозапчасти и аксессуары » Транспорт на запчасти

26 645 грн.

Договорная

Дальник Сегодня 08:13


	Винница, Старогородской Сегодня 08:13

чертеж для изготовления своими руками, крепление вертикальной стойки

При помощи электродрели или шуруповёрта в толстой заготовке или детали затруднительно просверлить отверстие, которое будет строго перпендикулярно основанию. Такую работу с легкостью осилит простенький сверлильный станок, но покупать его для разовых работ накладно в финансовом плане. Выходом может стать изготовление держателя для дрели своими руками. Кстати, в связке со стойкой можно использовать и дремель. Прежде чем приступать к изготовлению держателя для дрели вертикального сверления, нужно детально разобрать все плюсы и минусы такого решения.

Достоинства конструкции

Чтобы сделать сверлильный станок из дрели своими руками, чертежи нужно выбирать исходя из практичности станка. Плюсы самодельной стойки:

В интернете можно найти множество вариантов изготовления сверлильного станка из дрели с детальными чертежами и подробным описанием всех работ по его созданию. Всегда можно внести коррективы для подгонки готового изделия «под себя».
Возможность самому определится с необходимым функционалом инструмента.
Можно сэкономить семейный бюджет. Конечно, недорогую китайскую стойку можно купить и за 20 $, однако ее функциональности и качества не хватит даже для несложных бытовых задач.
Для изготовления можно использовать подручные материалы, которые есть в любом домохозяйстве.
Работа по созданию стойки для дрели несложная, но выполняя ее, приобретаются навыки, которые пригодятся для изготовления более сложных изделий.

К условным недостаткам можно отнести то, что для изготовления требуется использование инструментов, которые есть не у каждого мастера. А также в домашних условиях весьма затруднительно добиться минимальных люфтов.

Необходимые материалы и инструменты

Если вы все-таки решились сделать конструкцию самому, можно приступать к реализации. Для изготовления стойки для дрели понадобятся:

Широкая доска или ДСП/ДВП плита. Можно использовать металлический лист, тогда конструкция получится более прочной и долговечной.
Направляющие. Их роль могут выполнять алюминиевые или стальные трубки, уголки, мебельные направляющие.
Метизы для крепления.
Электролобзик, болгарка, электродрель или шуруповерт. Если использовать материалы из металла, понадобится сварочный аппарат.
Металлические угольники для придания конструкции необходимой жесткости.
Ручка-рычаг для управления перемещением рабочей каретки.
Пружина возвратного механизма.

Делаем стойку для дрели

Чтобы изготовить самодельную стойку для дрели, понадобится детальный чертеж. Найти подходящий вариант в интернете очень легко. После этого можно приступать непосредственно к работам. Необходимо сделать станину, ее еще называют подставкой. Это основной элемент конструкции. Для этого из металлического листа или доски вырезается пластина. Рекомендуемые размеры — 600х600 мм для дерева или ДСП/ДВП, 500х500 мм для металла. При необходимости размеры стола можно увеличить.

Затем следует приняться за изготовление стойки-штатива. Ее основу также можно сделать из дерева или металла. Размеры следует подбирать исходя из необходимых характеристик и физических размеров электродрели. На станину закрепляется подпорка, а уже к ней прикручивается основа штатива. Получившееся приспособление необходимо усилить при помощи кронштейнов. К этой основе прикручиваются или привариваются направляющие (в зависимости от материала).

После изготавливается каретка, которая непосредственно крепится к двум направляющим. К каретке электродрель можно прикреплять несколькими способами: металлическими хомутами для крепления труб или при помощи колодки. Проще всего взять хомуты. Они надежно закрепляют электродрель, а в случае необходимости она может быть легко демонтирована.

Финальной стадией работ является изготовление механизма перемещения. Можно пойти двумя путями: прикрепить возвратный механизм прямо к ручке или разместить его в пазах каретки. В первом случае рычаг-рукоятку необходимо разместить между пластинами, прикрученными к основной станине. Во втором случае боковые пластины крепятся перпендикулярно каретке, а пружины размещаются в пазах направляющих.

И в том, и в другом случае необходимо подобрать жесткость и размер пружин таким образом, чтобы при надавливании на рычаг не создавалось чрезмерного противодействия, каретка могла опускаться вплотную к станине, а после прекращения воздействия на рычаг, возвращаться (и удерживаться) в исходное положение.

Чтобы иметь возможность осуществлять сверление под произвольным углом, можно укомплектовать самодельную стойку для дрели поворотным механизмом. Следует иметь в виду, что такой механизм может увеличить суммарный люфт и снизить общую надежность конструкции.

Выбираем инструмент

Следует отдавать предпочтение инструментам с мощностью от 1 кВт и достаточным крутящим моментом. Запас мощности облегчит сверлильные работы и увеличит срок эксплуатации инструмента.

Для удобства проведения работ выбирайте дрель с возможностью плавного или ступенчатого регулирования оборотов. Пригодится и система плавного пуска. Кнопка включения должна фиксироваться во включенном состоянии. Следует отдать предпочтение моделям со съемной рукояткой, чтобы она не мешала закреплять и работать с дрелью в стойке. Для подключения дрели к сети используйте переноску с выключателем или пакетными автоматами, чтобы в случае возникновения нештатной ситуации была возможность быстрого отключения питания.

Как вы видите, чертежи стойки для дрели своими руками легко найти в интернете, и сделать ее тоже не представляет сложности.

Оцените статью: Поделитесь с друзьями!

Приспособления для дрели своими руками

Различные приспособления для дрели расширяют диапазон применения инструмента

Шуруповерт или дрель имеются в каждом доме. Но как часто вы ими пользуетесь по прямому назначению? А ведь это, прежде всего, мощный мотор в безопасном корпусе и с удобной рукояткой. Стало быть, достаточно добавить приспособления для дрели, и функционал инструмента будет расширен.

Существует целая индустрия по производству подобных «гаджетов», их количество исчисляется десятками. Рассмотрим самые востребованные из них.

Держатель для дрели — что это такое

Дрель можно использовать как шлифовальную машину, точильный станок, фрезер. Во всех случаях необходимо зафиксировать инструмент на верстаке. Учитывая сложную форму корпуса – просто притянуть дрель к столу не получится, ось шпинделя будет не параллельна рабочей поверхности. Производитель предусмотрел специальную выточку – шейку на корпусе.

Основное ее назначение – крепление второй рукоятки. А поскольку шейка дрели является силовым элементом конструкции – ее можно использовать в качестве точки крепления.

Держатель для дрели представляет собой струбцину (как основу), на ней закреплен хомут, в котором зажимается шейка.

неподвижный зажим – инструмент располагается неподвижно и параллельно столу
поворотный зажим позволяет вращать инструмент вокруг вертикальной оси
держатель с двумя степенями свободы регулирует как горизонтальный, так и вертикальный угол положения.

Важно! Типовой диаметр хомута рассчитан на шейку 43-46 мм. Перед покупкой приспособления, уточните размеры вашего инструмента.

Есть и уникальные приспособления, имеющие неограниченную степень свободы. Однако стоимость подобных устройств может превышать цену самого инструмента.

Простой держатель можно изготовить самостоятельно. Обычно это горизонтальный упор с двумя точками крепления.

Основной (силовой) хомут для зажима шейки, и задний кронштейн для придания оси дрели горизонтального положения.

Миксер — насадка для размешивания красок

Еще одно популярное приспособление – насадка миксер для дрели. Речь идет не о кухонных комбайнах. Хотя, закрепив в патрон ручной венчик, или мельницу для перца, можно механизировать нудный процесс.

С помощью различных насадок перемешиваются строительные смеси и технические составы. Это простое приспособление, однако, изготовить его своими руками не получится.

При выборе насадки миксера, следует учитывать мощность дрели. Во время размешивания, к оси миксера прикладывается большое усилие. Мотор рассчитан на определенный крутящий момент, если нагрузка возрастает – обмотки могут перегореть.

Сверлильный станок из ручной дрели

Довольно сложно удержать ручной инструмент строго вертикально. Поэтому при сверлении отверстий в заготовках большой толщины, практичнее использовать сверлильный станок. В домашних условиях (особенно в квартире) содержать такой механизм неудобно. Зато можно воспользоваться очередным приспособлением – стойкой для ручной дрели.

Вы получаете настоящий сверлильный станок, который после использования можно разобрать. Однако это приспособление стоит денег. Несмотря на сложность конструкции, самодельная стойка для дрели может быть изготовлена из подручных материалов.

Самым простым вариантом является вертикальная направляющая. Приспособление обеспечивает прямолинейность движения дрели, при этом отсутствует механизм подачи – вы просто работаете руками.

Для изготовления понадобится фанера 10мм толщиной и направляющие салазки для корпусной мебели. Используются неразборные салазки, с двумя рядами подшипников.

Стойка состоит из двух частей

Основание (станина) должно быть тяжелым и устойчивым. Собирается в виде коробки, скрепленной шурупами или винтами. На станине вертикально закрепляются салазки, которые выставляются в строгую вертикаль по строительному уровню. Сбоку к станине крепится рукоятка, для удержания во время сверления. Если станина будет закреплена на верстаке – дополнительная ручка не требуется
Каретка крепится к подвижным частям салазок и служит для временного закрепления электродрели. Механизм удержания может быть любым, главное – обеспечить плотную посадку инструмента без люфта во время работы. При монтаже необходимо обеспечить вертикальный ход вдоль оси дрели

Как это работает

Зафиксировав заготовку, вы привычно берете дрель за рукоять, и подаете к месту сверления. Стойка обеспечит вертикальность сверления, и позволит контролировать силу давления на сверло.

Самодельная стойка для дрели с механизмом подачи

Сверлить на станке удобнее, когда одной рукой вы держите деталь, а второй перемещаете рычаг подачи. Так устроены все сверлильные станки. Создать такое устройство можно своими руками.

Для изготовления понадобятся:

трубы водопроводные разного диаметра
стальные полосы толщиной 3-4 мм
пружина на растяжение (подойдет дверная)
крепеж
доступ к электросварке

Взглянув на конструкцию, вы поймете, чем можно заменить перечисленные материалы.

Самая ответственная деталь – хомут для удержания дрели. Он выполнен из сантехнической двухдюймовой гайки, на которую наварены проушины для стягивающего болта. В таком механизме отлично фиксируется дрель с шейкой 46 мм.

Тягу с возвратной пружиной можно спрятать в тонкостенный стакан. Геометрия тут не нужна, добиваться строгой вертикальности нет необходимости.

Направляющие втулки – латунные (можно использовать фторопласт, какой материал будет под рукой). При небольшой смазке скольжение будет гладким, без подклинивания.

Рычаг сделан по самой простой конструкции – паз, в котором свободно перемещается ось. Люфт регулируется само контрящейся гайкой. Изгиб рычага выполняется в зависимости от размера самой дрели.

Конструкция простая и надежная. Такой станок можно сделать за один выходной день (при наличии инструмента, разумеется).

Угловая насадка на дрель или что это такое

Часто приходится сверлить отверстия или крутить шурупы в труднодоступных местах, с ограниченным пространством. Дрель туда не помещается, однако есть приспособления, сродни пистолету, стреляющему из-за угла.

Угловая насадка представляет собой пару конических шестерен, передающих крутящий момент под углом до 90° практически без потерь. При очевидных преимуществах, приспособление имеет серьезный недостаток – велик риск сломать сверло. Поэтому предпочтительнее устанавливать насадку с фиксацией на шейке дрели.

А мы переходим к экзотическим приспособлениям.

Перосъемная насадка на дрель

Можно ли использовать перфоратор для ощипывания птицы? Наверное, нет. А вот ручную дрель – запросто.

Насадка представляет собой коронку (вроде тех, которые используются для фрезерования углублений в стенах для розеток). В цилиндр вставлены резиновые пальцы. Именно эти резинки захватывают перо и очищают тушку. Подобные приспособления есть в продаже.

Однако большинство птицеводов делают их своими руками. Покупаются лишь главные элементы – резиновые пальцы.

А сама конструкция легко изготавливается из куска канализационной трубы и стальной шпильки. Ощипывание птицы происходит на малых оборотах, поэтому особая центровка не требуется. Главное – надежность соединения зажимных заглушек.

В этом видео мы покажем еще несколько вариантов существующих самодельных насадок на дрель

obinstrumente.ru

Изготовить сверлильный станок из дрели своими руками не сложно, главное определиться с его внешним видом.

Все, кто используют ручную дрель, знают, как трудно удержать руками строгую вертикаль. При сверлении заготовок большой толщины есть риск сломать сверло. Всякий раз возникает желание вести инструмент по направляющей, а такой возможности нет.

Вторая распространенная задача – насверлить множество однотипных отверстий в одной заготовке. Держа в руках дрель, делать такую работу долго и неудобно. В слесарных мастерских издревле применяют сверлильные станки разной мощности. Но их стоимость для домашнего приобретения слишком велика.

К тому же домашний мастер не выполняет сверление в промышленных масштабах. Следовательно, такая покупка никогда не окупится. Существуют фабричные приспособления для вертикального сверления, способные превратить ручную дрель в полноценный сверлильный станок. Многие из них снабжены координатными пластинами и подвижными тисками.

Стойка вертикальная для сверления отверстий дрелью

Это действительно удобное приобретение, но стоимость такого станка сопоставима со стоимостью дрели. Поэтому домашние мастера зачастую изготавливают самодельный сверлильный станок. Главные преимущества конструкции – дешевизна и возможность создать приспособление, идеально совместимое с вашей ручной дрелью. При наличии в доме (сарае, гараже) ненужного фотоувеличителя, микроскопа или другого механизма с вертикальной подачей рабочего узла, задача упрощается.

Самодельная стойка из старого микроскопа

Остается лишь приспособить к изделию дрель. Если такого бонуса нет – подставка делается «с нуля».

Как сделать из дрели станок, используя подручные материалы

Из чего должна состоять направляющая подставка для ручной дрели:

Устойчивая станина.

Желательно с возможностью установки тисков или другого приспособления, удерживающего заготовку. В домашних условиях изготавливается из толстого ДСП, фанеры, или текстолита. По центру оси устанавливаемой дрели, необходимо оставить отверстие диаметром пару сантиметров. Описание необходимых частей сверлильного станка из дрели

Направляющая вертикальная стойка.

Тут фантазия разработчиков неограниченна. Это может быть брусок, фанерная пластина, металлический профиль или труба. Главный принцип при изготовлении – строгая вертикаль по отношению к опорной станине. В противном случае сверло будет отклоняться от прямолинейного движения, портить заготовку и ломаться.

Механизм хода.

Может быть рычажного типа, или использовать пару шестерня-рейка. Принципиально не имеет значения, какую конструкцию выбрать. Важно соблюдать принцип доступности материалов, иначе может оказаться, что дешевле приобрести готовое изделие.

Механизм подъема и опускания сделан руками из досок

Второй пример подъемного механизма выполненный из металла

Причем подаваться может не только дрель к заготовке. Иногда удобнее поднимать изделие к сверлу. Например – на компактных моделях.

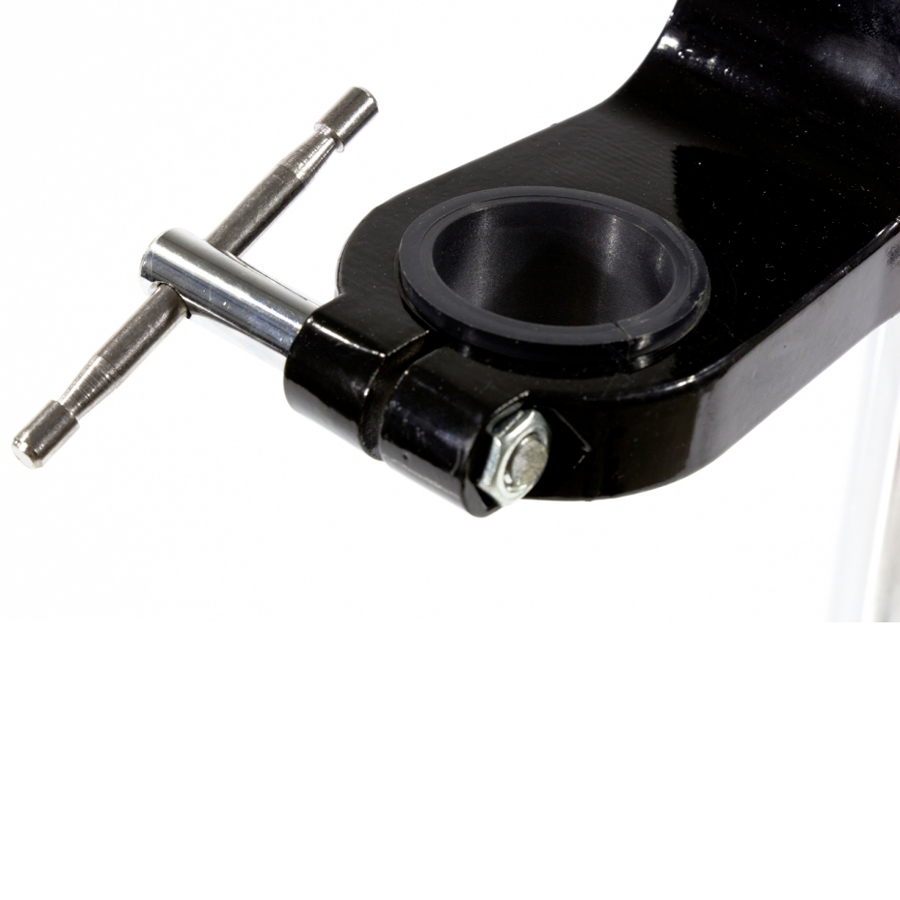

Кронштейн для ручной дрели.

Идеальное решение – использование посадочного места для ручки дрели с хомутовым захватом. Оно охватывает подшипник вала, и оптимально подходит для центровки всей конструкции.

На практике – не всегда ваша дрель имеет такое посадочное кольцо. В таком случае инструмент крепится хомутами за корпус. При таком способе, важно добиться хорошей центровки оси вращения, и, разумеется – идеальной ее вертикальности.

Самодельный вариант станка из монтажных пластин

ВАЖНО! Ось вращения дрели всегда вертикальна. Для сверления под углом – переориентируйте заготовку.

Существуют и более оригинальные конструкции крепления электроинструмента. Внешний вид не имеет значения. Главное – надежность и удобство применения.

Крепление дрели выполненное из фанеры

Выключатель дрели.

Этот элемент конструкции важен, поскольку кроме удобства он обеспечивает безопасность работ. Если вы планируете навсегда оставить электроинструмент в станке – можно демонтировать кнопку и установить вместо нее стационарный включатель на корпусе станка. Если же дрель будет периодически использоваться как ручной инструмент – оптимальным способом решения вопроса будет установка розетки и клавиши включения в удобном месте приспособления.

Лампа освещения рабочего места.

Вариантов для творчества множество. Главное – она действительно необходима. Отдельно остановимся на способе крепления заготовки. Станок с тисками, несомненно, более удобен, но обязательно надо предусмотреть возможность их демонтажа. При обработке крупногабаритных деталей поверхности станины должна быть ровной.

Рассмотрим наиболее удачные модели самодельных станков

Эти варианты показывают полярные уровни технологии. От примитивного, собранного из отходов, до относительно технологичного, с использованием готовых узлов.

Конструкция, собранная буквально из подножных материалов

Чертежи для сборки не требуются, все детали подгоняются по ходу работ. Для изготовления станины используется лист ДСП 50х50 см. В качестве опоры для стойки применяем деревянный кругляк. Он же придаст устойчивость конструкции, снижая центр тяжести. Механизм перемещения изготавливается из направляющей для мебельных ящиков. Разумеется, никакая из этих вещей не покупается в магазине, а извлекается из хлама в сарае или гараже.

Мебельную направляющую можно использовать для изготовления домашнего станка

Стойка из бруска прикручивается к кругляку, с противоположной стороны крепится направляющая.

Крепим направляющую к деревянной стойке

Кронштейн для дрели делается из небольшой дощечки, в которой коронкой высверливается подходящее отверстие. Единственная деталь, которая изготавливается с использованием сварки – это уголок с укосиной для жесткости, которым кронштейн крепится к направляющей.

Делаем крепление для дрели из куска доски или фанеры

Собираем механизм подъема и проверяем вертикальность хода и свободу перемещения. Рычаг подъема делается из подходящего тонкого бруска. На кругляк устанавливается металлический уголок, к нему крепится ось рычага. Кронштейн с рычагом соединяется металлической тягой. При перемещении конструкции вверх-вниз никаких заклиниваний не происходит.

Крепим кронштейн для дрели к стойке и приделываем деревянный рычаг

Благодаря устойчивости кронштейна, никаких сложных креплений придумывать не нужно. Достаточно обычного затяжного хомута подходящего размера.

ВАЖНО! После первой затяжки хомута необходимо дождаться усадки, и повторно подтянуть винт.

Такое крепление достаточно прочно, при этом всегда можно демонтировать дрель и использовать ее в качестве ручного инструмента.

Крепление дрели хомутом проверяйте на затяжку

Крепим всю конструкцию на станину при помощи прочных металлических уголков. Именно на этот элемент будет приходиться половина усилия при сверлении. Так же, крепление кругляка должно выдерживать вес всего механизма и собственно ручной дрели.

Деревянный кругляк играет роль противовеса и служит основанием для крепления к нему стойки с болгаркой

Стойка для дрели обязательно оснащается возвратной пружиной. Ее мощность подбирается таким образом, чтобы кронштейн с дрелью плавно поднимался без усилия на рычаге, а процесс сверления не был утомительным для оператора. Обязательно устанавливаем подставку для сверления, чтобы не портить станину. Качество не имеет значения, это фактически расходный материал. По мере образования большого количества дырок, подставка просто меняется на новую.

Ставим пружину на рычаг подъема

Для защиты основания кладем сменный подклад

Сверлит станок уверенно, рычаг работает без усилий. Несмотря на простоту механизма – отверстие получается строго вертикальным, горизонтальных вибраций сверла не происходит. Металлические заготовки так же легко сверлятся, дрель при этом не перегревается и сверла остаются целыми. В принципе – конструкцию можно признать удачной.

Сверлильный станок из рулевой рейки

Достаточно популярной среди отечественных кулибиных, является конструкция сверлильного станка из рулевой рейки. Этот элемент рулевого управления, после замены на новый по причине люфта, обладает достаточным запасом прочности для использования в качестве подъемного механизма сверлильного станка.

Если есть старая рулевая рейка от автомобиля, то своими руками можно смастерить сверлильный станок

Изготовление требует некоторой сноровки и применения более качественных материалов, нежели в предыдущем варианте. Размеры рулевой рейки подразумевают более массивную дрель, соответственно станина и стойка изготавливаются из металла. На место крепления рулевой колонки приспосабливается маховик или другой поворотный механизм.

Осталось придумать чем будет осуществляться вращение привода рулевой рейки

На каретку для крепления рулевых тяг устанавливается кронштейн для дрели. Его так же следует изготовить из металла, поскольку вес ручного электроинструмента будет большим.

Каретку для крепления дрели делаем из металлической пластины

Возвратная пружина тоже выбирается помощнее, в соответствие с весом конструкции. По надежности и качеству исполнения такая конструкция приближается к заводским аналогам, а по стоимости составит не более 10% от покупной. Поэтому такой вариант часто можно встретить в частных автомастерских или в арсенале слесарей-шабашников.

В этом видео направляющая для дрели изготавливается из обычных обрезков металла, которые не составит большого труда найти и сделать самому. В итоге получается отличная самодельная стойка, практически сверлильный станок, который по функционалу не уступает обычным промышленным образцам предназначенным для бытового использования. Но гораздо более экономичный в денежном эквиваленте.

Какую конструкцию выберет читатель? Главное – соблюсти баланс стоимости, необходимости и доступности материалов.

Сверлильный станок из дрели своими руками видео уроки

Урок первый. Изготовление деталей для каркаса из фанеры

Урок второй. Сборка каркаса

Урок третий. Соединение всех узлов и первый пуск

obinstrumente.ru

Направляющие для бытовой дрели своими руками: варианты, материалы и технология изготовления

Для создания отверстий в стене обычно используется дрель. Но при этом нет никакой гарантии, что оно получится ровным. Поэтому для устранения этого недостатка приходится использовать дополнительные приспособления в виде направляющей для дрели. Используя ее, можно с меньшими физическими усилиями выполнить эту работу. Вместе с тем трудности возникают при сверлении отверстия под углом 90 градусов, а во время выполнения тех или иных работ угол создаваемого отверстия часто должен составлять 45 градусов. В этом случае необходимо проводить соответствующую подготовку рабочего инструмента, чтобы выполнить это требование.

Достаточно трудной задачей является создание отверстия в конструкциях, выполненных из слишком твердых материалов. Это приводит к выскальзыванию во время работы сверла, что создает опасность для работающего и окружающих его людей, которые могут получить травму. Избежать столь неприятных последствий и в то же время упростить подобный процесс можно при помощи такого приспособления, как направляющие для дрели. При необходимости они могут быть изготовлены и самостоятельно, причем наличие большого количества вариантов позволяет выбрать среди них наиболее предпочтительный.

Простейшая направляющая насадка для дрели своими руками

Рассматривая этот вариант насадки, следует принять во внимание тот факт, что на реализацию идеи не потребуется тратить какие-либо средства. Но вместе с тем не возникнет особых сложностей в изготовлении направляющей для дрели. Но при этом же, созданное приспособление сможет послужить достаточно недолго.

Важно учесть то, что оно не должно рассматриваться в качестве полноценного дополнения для инструмента. В том случае, если заниматься созданием отверстия приходится на значительном расстоянии от мастерской и других альтернативных устройств не имеется, то именно с помощью подобной насадки и можно наиболее эффективно решить поставленную задачу. Вдобавок этому она принесет значительную пользу тем домашним мастерам, которые не так часто работают дрелью.

Материалы

Для изготовления направляющей необходимо подготовить следующие материалы и инструменты:

пластиковая бутылка;
пластиковая крышка;
сверло;
канцелярский нож;
фломастер;
универсальный клей;
сверло кольцевое;
бумага наждачная;
дрель.

Процесс изготовления

Сперва необходимо выполнить определенные манипуляции со сверлильным инструментом. Для этого с дрели скручивают гайку и фиксирующую сверло После чего нужно отметить ее диаметр на пластиковой бутылке как можно ближе к горлышку. Затем перенести круг, соответствующий этому диаметру, используя фломастер. В конечном итоге должна получиться полная окружность.

Этот шаблон, который необходимо в дальнейшем вырезать, следует отметить и на крышке бутылки, причем следует позаботиться о том, чтобы ее ширина была достаточной для этого.

На следующем этапе нужно обрезать бутыль или банку. К выбору обрезаемой конструкции следует подойти очень тщательно, поскольку это в дальнейшем повлияет на глубину создаваемых отверстий при помощи направляющей.

Следует уделить особое внимание безопасности работы. Для этого рекомендуется ошкурить края банки, чтобы сделать их ровными и гладкими.

Отверстия, которые были предварительно нанесены на бутылку и ее крышку, следует вырезать точно по намеченной линии, при помощи канцелярского ножа. Обработку следует провести с краями срезов, которые нужно основательно ошкурить. Затем берут крышку и лицевой стороной помещают ее в банку, воздействуя на нее физической силой, чтобы обеспечить максимально плотное прилегание. Именно на этом участке и выполняется ее приклеивание.

Добиться максимально прочного соединения можно, если после нанесения клея обеспечить сильное сжатие, которое должно сохраняться, пока клеящий состав не высохнет. Учитывая, что выполнение этой работы вручную сопряжено с определенными трудностями, полезно будет закрепить сверху несколько тонких резинок, благодаря которым можно поддерживать требуемое давление.

Дождавшись высыхания клея, насадка для дрели может быть использована по своему назначению. В нее просовывают сверло, после чего, используя пластиковую гайку, фиксируют на инструменте и начинают сверление отверстия. Хотя у нее не предусмотрена возможность выбора глубины, эту проблему можно решить путем изготовления нескольких подобных насадок и использования по мере необходимости наиболее подходящей.

Направляющая для получения прямых отверстий

В ситуации, когда приходится сверлить отверстие довольно массивной дрелью, возникают определенные трудности, связанные с необходимостью обеспечить отверстию угол 90 градусов и исключить его овальную форму. В случае если в арсенале мастера отсутствуют приспособления и инструменты, при помощи которых можно было сделать направляющую, эта проблема может быть решена за счет использования подручных материалов.

Еще до создания отверстия необходимо позаботиться о наличии необходимых материалов: для этого можно взять брусок квадратного сечения, выполненный из дерева или иного материала.

Брусок нужно расположить к стене таким образом, чтобы он вплотную примыкал к отверстию, которое необходимо обработать. Причем край сверла должен касаться его, благодаря чему процесс сверления будет проходить ровно.

Для повышения удобства и точности сверления можно расположить под прямым углом два разных бруска, при этом сверло вставляют во внутренней угол между ними. Хорошей идеей представляется размещение брусков таким образом, чтобы они вместе образовали букву «Т». Благодаря этому появится возможность для придания ему необходимого положения и владелец сможет защитить свои руки от нанесения травмы.

Дрель, используемая в сочетании с направляющей, способна играть роль небольшого простейшего сверлильного станка, при помощи которого можно выполнять разные операции, к которым предъявляются требования по соблюдению точных размеров.

Важные нюансы

Решив создать подобное приспособление своими руками, нужно учесть такие важные моменты:

подвижные элементы должны быть затянуты предельно плотно. Для эффективной работы, созданной своими руками насадкой для дрели у нее должна быть предусмотрена возможность выбора подходящего вылета и величины хода. Причем, если направляющая стойка отличается довольно значительным весом, то это только упрощает процесс создания отверстий.
В некоторых случаях стойка может применяться в сочетании с тисками, благодаря которым можно зафиксировать обрабатываемую деталь. В этом случае подобная конструкция легко превращается в полноценный станок для сверления. Причем необязательно приобретать подобные тиски, чтобы расширить функциональность оборудования. При наличии достаточного опыта можно сделать их также своими руками.

Заключение

Сверлильные работы относятся к числу наиболее часто выполняемых во время изготовления разнообразных конструкций. Причем домашний мастер чаще всего решает эту задачу при помощи бытовой дрели. Однако в большинстве своем, создаваемое отверстие не отличается точными размерами. А это может создать определенные трудности при использовании его по назначению.

Выйти из этого непростого положения можно при помощи направляющих для дрели, которые можно изготовить своими руками. Подобная идея представляется довольно привлекательной по той причине, что такую насадку может сделать любой владелец, учитывая, что для этого можно использовать любые подручные средства. Однако, осознав всю привлекательность направляющей, необходимо помнить о том, что она не сможет стать полноценным приспособлением для сверлильного инструмента, поэтому прибегать к помощи этой насадки следует лишь в экстренных ситуациях. В противном случае направляющая для дрели довольно скоро выйдет из строя.

Автор: Александр Романович Чернышов
Распечатать

stanok.guru

Приспособления для электроинструмента своими руками

Для бытового ремонта и работ на дачном участке используются различные электроинструменты. Для них выпускаются специализированные дополнительные приборы и устройства, многие из которых допускается изготовить собственными руками. Непростые промышленные приборы лучше получить готовые, а верстаки, столы, насадки и почти все другое возможно сделать без помощи других. Рукодельные устройства для электроинструмента возможно подогнать под необходимые технические условия.

Классификация устройств для электроинструментов

Приспособления для электроинструмента своими руками общепринято систематизировать в последующие категории:

Инструменты и насадки для обрабатывания. Это ручные приборы, к числу которых принадлежат шлифующие насадки и бруски для болгарки, дрели.
Устройства для модификации положения, монтажа определенного угла резки, сверления и остального. Это основные поверхности, стандарты, направляющие. Они смогут осуществлять разный наружный тип, зачастую производятся из металла либо же дерева.
Устройства для пылеотвода. Аналогичные устройства применяются для того, чтобы отвести с рабочей плоскости опилки, пылеобразование, стружку. Подобные устройства собственными руками изготовить не так сложно, как правило, для крепления применяются ранее имеющиеся вентиляторные отверстия в оснащении.
Своими руками собираются шлифующие насадки, конструкции либо бруски, определенные для обрабатывания поверхностей. К примеру, для шлифовки деревянной поверхности либо очищения сплава возможно применять деревянную пластинку с ручкой сверху. В её рабочей стороне укрепляется наждачная бумага нужной зернистости. Модель платформы может быть какой-угодно, немаловажно только верно выбрать абразивный материал.

Схема прибора фрезеровального стола

Приспособления для электроинструментов случаются разные, но иногда они имеют габаритные масштабы, как в случае с фрезеровальными станками и пилами.

Рекомендовано подобрать усовершенствованный стол, который будет содержать все без исключения нужное для комфортной и не опасной работы. Самым обычным видом считается фрезерный стол, произведенный в виде большой дощечки, имеющей проем для фрезера и дощечки-направляющей. Масштабы рабочей столешницы могут быть разными, все без исключения находится в зависимости от того, какие непосредственно работы станут осуществляться. Наиболее идеальный вид – это столик с ножками требуемой высоты. А рабочая и направляющая дощечки производятся из листа ДСП. При этом на поверхности могут быть учтены тиски, струбцины. Ножки для стола правильнее в целом делать сменными, предусматривать резервный комплект.

Верстаки для электроинструментов

Для работы с многочисленными приборами потребуется усовершенствовать рабочее место. Для домашней мастерской либо для автогаража необходимым может быть незначительный, малогабаритный и универсальный верстак. Изготовить его без помощи других не так трудно, следует только лишь конкретно сделать совершенствование своего выбора, для каких непосредственно функций он нужен. Правильнее в целом мастерить верстак, который можно будет применять на какой-угодно высоте, в том числе и на столе.

Тогда электроинструмент возможно станет комфортно располагать, изменять его положение при потребности. Для работы рекомендовано применять различную твердую древесину, распространенным материалом считается клен, который просто обрабатывается, при этом владеет нужной твердостью и прочностью. Для регистрации на столе к установке возможно прикрепить комфортные ножки либо струбцины. Для верстака необходимы тиски, они зачастую используются в работе, что гарантирует улучшение ее качества.

Насадки для дрели

Для дрели в период работы смогут понадобиться различные насадки. Они дают возможность упростить работу, сделать её более простой, комфортной, быстрой. Для дрели применяется огромное число самоделок, которые многочисленные изготовители сегодня взяли в виде основы для исследования специализированных наборов. Перечень устройств, которые можно сделать собственными руками, огромный.

Приспособления для электроинструментов:

Насадки-ограничители. В момент ремонтных и строительных работ потребуется делать отверстия требуемого диаметра в точно установленную глубину. Непосредственно для этого применяется достаточно элементарная насадка, которая складывается из 3-х элементов. Её возможно сделать собственными руками, при этом характеристики отверстий просто и быстро меняются при потребности. 1-ая часть устройства – это хомут для удержания, он устанавливается напрямую в блок-корпус прибора. Такого рода хомут имеет 2 отверстия, в них вводятся упоры-устремляющие в виде металлических прутьев на 6 миллиметров. Прутки при потребности сгибаются. В период работы экспонируется нужный ракурс наклона дрели, чтобы создать отверстия с установленными параметрами. Ограничитель глубины сверления
Кругорезы – это специализированное приспособление, которое по внешнему виду напоминает огромный циркуль. Составляются насадки из металлических прутьев. Вертикальная доля выполняет значимость упора, в её конце производится специализированное утолщение. К вертикальной части осуществляется крепление горизонтальной, с одной стороны которой делается комфортная рукоятка, а с другой – приваривается колечко. Для устройства следует предусматривать поперечник крепежного кольца, чтобы электродрель не выскальзывала, вплотную держалась в нем в период работы. Изнутри правильнее в целом прикрепить резиновое колечко, что сможет помочь совершить фиксацию более надежной.

Различные приспособы для электроинструмента нужны для того, чтобы сделать работу наиболее удобной и простой.

Покупать подобные приборы не всегда имеется возможность, безусловно и зачастую они необходимы в целом на пару раз. По этой причине значительно легче сделать их без помощи других, потратив не так уж и большое количество времени.

bolgarkin.ru

Направляющая для дрели своими руками: чертежи, схема

С помощью электродрелей – бытовых или профессиональных – можно выполнить достаточно широкий спектр работ. Основным предназначением данного инструмента является, конечно же, сверление. Однако зачастую дрели используют и в других качествах. Их могут использовать, например, в качестве:

шуруповерта;
миксера;
шлифовальной машинки.

Иными словами, это действительно многофункциональный инструмент. Впрочем, давайте вернемся к сверлению. Ведь дрель создана как раз для того, чтобы проделывать отверстия в разных поверхностях. Однако зачастую выполнение этой работы вызывает определенные трудности. В частности, иногда достаточно сложно просверлить идеальное отверстие под прямым углом. Ведь далеко не всегда есть возможность удобно расположиться, и надежно зафиксировать инструмент в руках. Кроме того, непросто сверлить и достаточно твердый материал. В руках у неопытного мастера сверло будет постоянно соскальзывать. В итоге можно не только сломать насадку, но и получить травму.

Решить такую проблему можно с помощью специальной направляющей. В настоящее время их без проблем можно приобрести в специализированных торговых точках. Однако зачем тратить деньги, если такую конструкцию вполне реально сделать и собственными руками, причем даже из подручных материалов, например, из фанеры, изготовив своего рода сверлильный станок. Ничего особо сложного здесь нет. А самый простой вариант вообще не потребует каких-либо усилий, да и много времени создание такой конструкции не отнимет.

Направляющая для дрели – как сделать ее своими руками

Для начала давайте разберемся с тем, как данная конструкция может облегчить работу. Главная задача направляющей заключается в надежной фиксации дрели и обеспечении точности поступательно-возвратных движений сверла. Иными словами, это нехитрое приспособление повышает точность работы с инструментом. Впрочем, сразу следует предупредить, что такая самодельная направляющая рекомендована только лишь в том случае, если она будет использоваться время от времени. Для профессионалов же нужно оснащение совсем иного уровня.

Читайте также: Как самостоятельно разобрать патрон от дрели

Самую простую направляющую для дрели можно изготовить из пластиковой бутылки. Такая конструкция способна выручить в случае, если под рукой нет ничего более подходящего, а работу нужно выполнить качественно. Никаких сложностей в изготовлении такой конструкции возникнуть не должно – здесь действительно все очень просто. Итак, первым делом снимаем с дрели удерживающую сверло гайку, замеряем ее диаметр и наносим соответствующую разметку на бутылке. Сделать это нужно поближе к горлышку, воспользовавшись тонким маркером или фломастером. Естественно, разметка должна быть максимально точной. Такого же диаметра круг рисуем и на крышке – последняя достаточно широкая.

Далее нужно обрезать бутылку. Здесь также очень важна точность. Ведь именно от этого и будет зависеть глубина будущих отверстий. После того как бутылка обрезана, не забудьте обработать края наждачной бумагой. Это элементарная мера предосторожности. Ошкуривание предотвратит нежелательные порезы рук в случае непредвиденного контакта с краем бутылки.

Теперь вырезаем окружности по нанесенной ранее разметке. Лучше всего это делать с помощью ножниц. Впрочем, сгодится и обычный канцелярский нож. Края срезов также рекомендуется обработать. После этого нужно вставить крышку в бутылку (лицевой частью), продвинув ее до плотного прилегания, и зафиксировать клеем. Подождите некоторое время, пока последний прочно схватиться. Более точные цифры производитель указывает на упаковке. Как правило, для этого требуется от 15 минут до получаса.

Читайте также: Как просверлить бетонную стену обычной дрелью

Воспользовавшись несколькими тонкими резинками, надетыми сверху, вы сможете увеличить давление, тем самым повысить надежность фиксации. По сути, работа будет закончена после полного застывания клея. Далее останется только лишь продеть сверло в нашу направляющую и закрепить конструкцию снятой ране гайкой. Следует отметить, что такая конструкция не предусматривает возможность регулировки по высоте. Однако учитывая простоту изготовления, вы можете сделать несколько направляющих и менять их по мере необходимости.

Теперь давайте рассмотрим более сложную конструкцию. Это уже довольно надежный и долговечный вариант. Здесь нам понадобятся металлические стержни, деревянная планка толщиной 20 миллиметров, и пружины. То есть такая конструкция также будет очень дешевой. Кроме того, нужно подготовить инструмент для работы с деревянными элементами и ножовку по металлу. Все это найдется у любого домашнего мастера.

В первую очередь нам необходимо снять мерки с дрели, для которой делается направляющая. В частности, следует замерить диаметр патрона. После этого можно приступать к изготовлению деревянных деталей нашей конструкции. Здесь нужно сделать 2 прямоугольника с закругленными краями и отверстиями – центральными и угловыми. Первое предназначено для фиксации патрона, соответственно, при разметке используйте замеренный ранее диаметр. Обратите внимание, отверстие в верхнем элементе делается простое, а в нижнем – двухуровневое. Широкое – это, по сути, небольшое углубление, тогда как малое – сквозное.

В угловые отверстия нужно будет вставить металлические стержни. Соответственно, необходимо учитывать их толщину. Следует отметить, что данные отверстия в нижней части конструкции не должны быть сквозными, поскольку здесь необходим упор. Далее вставляем в них стержни. Для большей надежности рекомендуется воспользоваться клеем. После этого на стержни можно надевать пружины – высота последних должна быть немного меньшей. Вот и все – работу можно считать законченной. Ведь нам осталось только лишь надеть на стержни верхний элемент конструкции. Здесь уже угловые отверстия необходимо делать сквозными. Тем самым вы обеспечите инструменту возможность двигаться вверх-вниз. Такая направляющая не отнимет у вас много времени, зато будет весьма полезной при выполнении работ, требующих максимальной точности.

особенности конструкции, изготовление устройства своими руками и создание подставки

Рассказываем, как в домашних условиях самостоятельно изготовить бюджетную сверлильную стойку для дрели. Предлагаем 3 разных варианта.

Это приспособление пригодится домашним мастерам, которые не могут позволить себе приобрести сверлильный станок.

В то же время в некоторых случаях стойка выигрывает за счет своей компактности и мобильности.

Если сделать стойку небольших размеров, которая не требует установки на рабочем столе, то ее можно будет без проблем транспортировать на машине (брать с собой на выездные работы).

В отличие от того же сверлильного станка, она позволит сверлить отверстия как в вертикальной, так и горизонтальной плоскости (например, если нужно просверлить отверстие в стене).

Чтобы сделать стойку для дрели своими руками, будем использовать недорогие и доступные материалы. Причем стойку можно использовать не только для дрели, но и для шуруповерта.

Назначение самодельной стойки такое же, как и у сверлильного станка — вертикальное сверление отверстий под углом 90 градусов относительно заготовки.

При помощи электродрели или шуруповерта не всегда получается просверлить идеально ровные отверстия. Самодельная стойка (даже самой простейшей конструкции) позволяет легко решить эту проблему.

Конечно, стойку для электродрели можно купить в строительном магазине или заказать через интернет. Но если ваша цель — сэкономить деньги, выгоднее будет изготовить ее своими руками.

Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.

Данная стойка больше напоминает настольный мини сверлильный станок.

Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.

Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).

Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).

Приступаем к изготовлению стойки для дрели своими руками.

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.

После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.

Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.

Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.

В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели. Фиксируется пружина при помощи двух удлиненных гаек и болтов.

Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.

Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.

Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.

Стойки под электродрели. Задачи

Разработчики данных приспособлений ориентируются на следующие исходные условия:

Стойка для дрели должна иметь возможность точного позиционирования сверла. Для перпендикулярного входа инструмента в рабочую поверхность это необходимо в тех случаях, когда толщина детали превышает два диаметра. В противном случае крепёж войдёт в просверленное отверстие под углом, что недопустимо.
Стойка для дрели должна предусматривать возможность сверления отверстий под различными углами, до 60…700 включительно.
Устройство оказывается безусловно необходимым при работе с особо твёрдыми материалами, когда в начальный момент сверло может скользить по поверхности, и не попадает в предварительно закернённую лунку.
Расширение диапазона возможностей имеющейся электродрели. В частности, при наличии надёжной стойки инструмент можно применять и для задачи фрезерования плоских поверхностей.

Таким образом, стойка для дрели позволяет превратить дрель в настоящий мини-станок. Особенно, если опорная поверхность стойки, либо сама по себе достаточно массивна, либо имеет возможность удобного крепления к слесарному верстаку.

Типовое устройство современных стоек под электродрель предусматривает следующее:

Опорную плиту с Т-образными пазами для зажима обрабатываемой заготовки. Пазы могут располагаться параллельно габаритам основания, либо выполнены по диагоналям опорной поверхности. Как вариант, возможна комплектация тисками, однако это увеличивает размеры оснастки;
Регулируемый вылет, вследствие чего стойку можно использовать при работах с габаритными заготовками, удержание которых навесу проблематично, и нежелательно с точки зрения техники безопасности;
Возможность регулировки высотного расположения инструмента;
Механическое ограничение глубины сверления;
Устойчивость крепёжных элементов от вибраций, которые возникают при работе дрели: колебания должны полностью поглощаться стойкой.

Вместе с тем, даже хорошая стойка для дрели не решает всех вопросов. Например, фактически не может быть универсального (и, в то же время, надёжного) гнезда под крепление дрели от любого производителя, поскольку унификация такого рода инструмента чаще нереальна.

Некоторой альтернативой стойкам служат направляющие для электродрели, применением которых решается более простая задача – точного направления сверла. Однако при продолжительном сверлении руки человека, работающего с таким приспособлением, также устают.

Вертикальная стойка для шуруповерта своими руками

Теперь давайте рассмотрим второй вариант самодельной стойки. В целом, конструкция очень простая, но самое главное — рабочая. Идея принадлежит автору YouTube канала Gökmen ALTUNTAŞ.

В данном случае она довольно компактная, поскольку рассчитана на использование в паре с шуруповертом.

Однако можно приспособить ее и для электродрели, немного увеличив в размерах. И получится тогда самодельная стойка для дрели.

Преимущество данной конструкции заключается в том, что для ее изготовления потребуется небольшое количество материалов. Многие детали даже покупать не придется — можно найти их в гараже.

Подставку сверлильной стойки изготовим из фанеры толщиной 20 мм. Можно также взять кусок доски.

Первым делом отпиливаем от фанеры заготовку нужного размера. Затем размечаем и сверлим в ней два отверстия. Используя эпоксидный клей, вклеиваем направляющие.

Острые углы основания закругляем на шлифовальном станке. Изготавливаем из дерева или фанеры подвижную площадку.

В подвижной части сверлим отверстия диаметром 19 мм под подшипники. Наружную часть подшипников смазываем эпоксидным клеем и вставляем подшипники в отверстия.

В сверлильный патрон вкручиваем переходник, на который надеваем круглую трубку. Ее нужно не просто надеть, а жестко зафиксировать при помощи эпоксидного клея.

В подвижной части сверлим посадочные места диаметром 29 мм под круглые подшипники.

Надеваем на трубку первый подшипник и запрессовываем его снизу площадки. Потом надеваем на трубу второй подшипник, и также запрессовываем его в посадочное место. Для надежности используем эпоксидный клей.

На направляющие надеваем пружины и шайбы. Потом устанавливаем подвижную площадку со сверлильным патроном.

На верхнюю часть направляющих необходимо будет напрессовать деревянные «заглушки» — для ограничения хода.

Хвостовик сверлильного патрона зажимаем в патроне шуруповерта, после чего при помощи коронки подходящего диаметра сверлим в основании отверстие.

На этом процесс изготовления самоделки можно считать завершенным. Потом останется только все покрасить или покрыть минеральным маслом. Из всех стоек данный вариант — самый простой и бюджетный.

Подробно о том, как сделать это приспособление, можно посмотреть в авторском видеоролике.

Направляющая для дрели своими руками

Предлагаем вашему вниманию третий бюджетный вариант самодельного устройства. Конструкция тоже довольно проста в изготовлении, но изготовлена из металла. Эта идея принадлежит автору YouTube канала Be Creative.

Материалы, которые потребуются для изготовления и сборки сверлильной стойки:

профильная труба;
металлические втулки;
хомут для дрели;
стальные пластины;
направляющие;
возвратные пружины.

В первую очередь необходимо изготовить подвижную часть стойки, к которой будет крепиться электродрель. В прошлом варианте она была деревянной, в этом — из профтрубы.

Отрезаем кусок квадратного профиля, и вырезаем на концах седловины. Потом к нему привариваем две втулки.

Посередине нужно приварить хомут для крепления электродрели. Изготовить его можно из куска круглой трубы, двух гаек и болта.

Далее отрезаем три куска стальной полосы, и свариваем из них основание стойки (опорную площадку).

Привариваем к основанию направляющие из гладкой арматуры. Надеваем на них пружины.

Фиксируем дрель с помощью хомута, и потом надеваем подвижную часть на направляющие.

Самодельная стойка для дрели готова. Да, она выглядит очень примитивно и хлипко, но зато изготовить ее можно очень быстро из обрезков металла.

Подробный процесс изготовления и сборки этой конструкции можно посмотреть на видео ниже.

Изготовление устройства своими руками

Если вы решились самостоятельно сделать приспособление для фиксации дрели, помните, что это трудоемкая задача, которая займет немало времени. Однако в любом случае это более выгодно, чем покупать готовое устройство.

Важно определиться с типом изделия. Так, можно изготовить подставку или подобие сверлильного станка. Эти разновидности имеют свои конструкционные особенности, что следует учитывать.

Создание подставки для дрели

Чтобы сделать простую подставку для небольшого инструмента, подойдет МДФ либо ДСП. Такое основание обязательно должно быть прямоугольным. Здесь важно подготовить несколько отверстий, для фиксации изделия к рабочей поверхности.
В качестве направляющей обычно выступает труба из алюминия. При желании можно взять стальное изделие либо алюминиевый профиль. Направляющую высотой в 0,5 м аккуратно фиксируют на поверхности. Для этого стоит приварить лист металла. Чтобы вся конструкция получилась более простой, рекомендуется использовать пару направляющих.

Чтобы дрель могла свободно перемещаться в необходимом направлении, важно применять хомуты-ограничители. Для этой же цели другие хомуты, под которые укладывается нескользящий материал, фиксируют на площадке из ДСП. Многие мастера дополнительно устанавливают пружины. Благодаря им после выполнения отверстия сверло поднимается в автоматическом режиме.

Подготовленную подставку монтируют на направляющие. При этом важно убедиться, что соединение получилось действительно прочным. Саму дрель фиксируют, используя хомуты и подложив прокладку. Последний элемент обеспечивает гашение вибрации.

К площадке важно прикрепить ручку, отвечающую за передвижение дрели. Также стоит позаботиться о наличии приставки. Именно она сделает фиксацию действительно надежной. Это действительно будет так, если форма и размеры подставки совпадают с идентичными параметрами дрели или другого инструмента.

Когда все элементы будут готовы, можно начинать сборку стойки. Детали фиксируют плотно и аккуратно, чтобы избежать возможных люфтов. На поверхности можно дополнительно поставить струбцины, а также транспортир и несколько линеек.

Плюсы и минусы самодельных стоек

Самый главный и жирный плюс — экономия денег. В большинстве случаев изготовить сверлильную стойку (направляющую) для шуруповерта или дрели можно из подручных материалов.

Даже если каких-то комплектующих в гараже нет, их можно за копейки приобрести на металлоприемке (например, если надумаете делать направляющие для подвижной части из амортизаторов).

Для изготовления штатива (вертикальной стойки) обычно используется профильная труба — она у многих есть в наличии, да и купить ее не проблема.

Еще одно преимущество самодельной стойки в том, что конструкцию можно подогнать под себя — сделать нужного размера (например, если вы будете перевозить ее в машине).

При этом не нужно лазить по всему интернету, чтобы найти подходящие чертежи — стойку вы может сделать и без них.

Из минусов можно отметить только то, что самодельная сверлильная стойка не предназначена для выполнения высокоточных операция. И, конечно же, она во многом уступает сверлильному станку.

Особенности конструкции

Стойки, предназначенные для фиксации дрели, являются стационарными приспособлениями. При желании здесь можно установить перфоратор, шуруповерт и любой другой инструмент. Если речь идет об устройстве, созданном своими руками, то на нем удастся закрепить агрегаты практически любого размера. Благодаря применению стоек можно сделать действительно точные отверстия, а также аккуратно обработать изделия из различных материалов, включая пластик и древесину.

Если говорить о заводской продукции, то в комплекте обычно предусмотрено наличие тис с разжимным механизмом, что обеспечивает быструю фиксацию. Более того, это позволяет сделать работу на станке действительно безопасной. Стандартные устройства имеют небольшой вес и габариты, а значит, их можно смело использовать в бытовых условиях.

Большинство стоек разборные, причем некоторые модели при необходимости удастся модифицировать своими руками, что позволит изменить посадочные размеры, а также глубину сверления. Однако следует помнить, что подобное приспособление неспособно полностью заменить сверлильный автомат. Это возможно только при условии установки действительно мощного электродвигателя.

Некоторые люди предпочитают покупать готовое оборудование. Они не понаслышке знают, что в таких стойках могут встречаться люфты, из-за которых точность выполнения работ существенно снижается. Такой дефект можно устранить своими руками. Для этого достаточно аккуратно затянуть гайки либо воспользоваться прокладками.

Как выбрать материал

Это зависит от того, какую цель вы преследуете. Если вам нужна стойка для разовых работ, смело используйте все, что найдете под рукой — обрезки металла, деревяшки, фанеру и т.д.

Если же вы хотите сделать настольный вариант сверлильного станка, то к выбору материалов нужно подойти ответственно.

Придется потратиться на покупку профтрубы и других комплектующих: в частности, потребуется приобрести хорошие направляющие и подшипники.

Оцените запись
[Голосов: 8 Средняя оценка: 3.6]

Самодельный держатель сверла для мини дрели. Изготовить сверлильный станок из дрели своими руками не сложно. Приспособления для электроинструмента своими руками

Достаточно трудной задачей является создание отверстия в конструкциях, выполненных из слишком твердых материалов. Это приводит к выскальзыванию во время работы сверла, что создает опасность для работающего и окружающих его людей, которые могут получить травму. Избежать столь неприятных последствий и в то же время упростить подобный процесс можно при помощи такого приспособления, как направляющие для дрели. При необходимости они могут быть изготовлены и самостоятельно , причем наличие большого количества вариантов позволяет выбрать среди них наиболее предпочтительный.

Простейшая направляющая насадка для дрели своими руками

Рассматривая этот вариант насадки, следует принять во внимание тот факт, что на реализацию идеи не потребуется тратить какие-либо средства. Но вместе с тем не возникнет особых сложностей в изготовлении направляющей для дрели. Но при этом же, созданное приспособление сможет послужить достаточно недолго.
