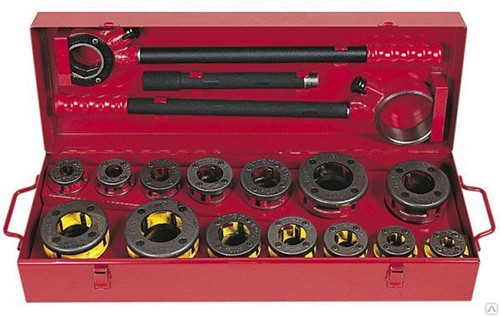

Ручной резьбонарезной набор SUPER-EGO PROMO 1/2-3/4-1-1. 1/4 дюйма. Используется на стройплощадке при монтаже систем газо- и водоснабжения, отопления, в котлостроении и производстве.

-5%

12 604грн

11 974грн

ЗАПРОСИТЬ СТОИМОСТЬ

-5%

16 357грн

15 539грн

ЗАПРОСИТЬ СТОИМОСТЬ

21 022грн

ЗАПРОСИТЬ СТОИМОСТЬ

Ручной резьбонарезной набор SUPER-EGO Professional 1/2-3/4-1-1,1/4-1,1/2-2 дюйма. Используется на стройплощадке при монтаже систем газо- и водоснабжения, отопления, в котлостроении и производстве.

-5%

23 529грн

22 353грн

ЗАПРОСИТЬ СТОИМОСТЬ

Хит

24 791грн

ЗАПРОСИТЬ СТОИМОСТЬ

Электрический клупп SUPER-EGO SUPERTRONIC 1250 1/2-3/4-1-1. 1/4″. Электроклупп может использоваться на стройплощадке для проведения ремонтных и монтажных работ, и работ в ограниченном пространстве.

-5%

31 600грн

30 020грн

ЗАПРОСИТЬ СТОИМОСТЬ

43 668грн

ЗАПРОСИТЬ СТОИМОСТЬ

Электрический клупп SUPER-EGO SUPERTRONIC 2000 1/2 – 2″. Электроклупп может использоваться на стройплощадке для проведения ремонтных и монтажных работ, и работ в ограниченном пространстве.

-5%

48 200грн

45 790грн

ЗАПРОСИТЬ СТОИМОСТЬ

30 500грн

ЗАПРОСИТЬ СТОИМОСТЬ

Инструмент для нарезки резьбы на трубах своими руками

Монтаж металлических труб может осуществляться различными способами. В одних случаях применяется сварка, в других – резьбовые соединения. Так как установка трубопровода связана с креплением большого количества запорной арматуры, требуется обязательно нарезать резьбу. Для выполнения такой технологической операции необходимо знать, как и с помощью какого инструмента это сделать. Обо всех нюансах такой работы читайте далее в статье.

Содержание

1 Разновидности метчиков
2 Типы метчиков в зависимости от способа использования
3 Классификация инструмента по виду отверстия
4 Типы метчиков в зависимости от рабочей зоны
5 Нарезка наружной резьбы с применением клуппа

6 Нарезка плашкой
7 Как сделать внутреннюю резьбу
8 Как извлечь сломанный инструмент
9 Сложности при нарезке резьбы
10 Заключение

Разновидности метчиков

Прибор для нарезки резьбы на трубах называется метчиком. Существует несколько типов подобного инструмента:

Универсальный. Операция выполняется одним проходом. На рабочей части приспособления размещены зубья, которые необходимы для проведения разметки и выполнения финальной нарезки. Такой инструмент подходит для мягкого металла. Когда нужно обработать материал с высокими прочностными характеристиками, требуется приложить значительные усилия.
Комплектный. Этот тип прибора предполагает применение всевозможных насадок одинаковой резьбы. При работе с твердым материалом используется разное их количество. Чтобы получить необходимый результат, выполняется несколько шагов. Сначала применяется разметочный метчик. На втором этапе проводится глубокая нарезка, затем осуществляется финальная операция, которая полностью формирует грани. Чтобы создать резьбу подобным образом, требуется намного больше времени. Однако в результате удается получить более высокое качество. Поломка инструмента в ходе работы полностью исключается.

Типы метчиков в зависимости от способа использования

Машинные. Прибор имеет более длинный хвостовик. Применяется он в патроне электрических инструментов.
Машинно-ручные. Укороченный хвостовик оборудован квадратными лысками. Можно пользоваться таким приспособлением вручную или вставить его в электродрель. При работе ручным способом применяется специальный вороток, так называемый держатель метчика.

Классификация инструмента по виду отверстия

Сквозной.
Подобные насадки отличаются удлиненным заходом. Их рабочая зона оборудована острым кончиком, который плавно изменяется до получения необходимого диаметра. Использование такого инструмента не вызывает никаких трудностей: нарезать резьбу можно с помощью любого электропривода. На завершающем этапе прибор проходит через отверстие и появляется с другой стороны детали.
Глухой. Рабочая зона на конце срезается аналогично конструкции фрезы, что позволяет осуществить нарезку резьбы на полную глубину отверстия. Операцию необходимо проводить с осторожностью, так как после касания дна метчик может застопориться, вследствие чего произойдет его поломка. Нарезку в таких отверстиях лучше выполнять ручным способом.

Типы метчиков в зависимости от рабочей зоны

Рабочая зона инструмента подразделяется на несколько разновидностей:

прямая;
винтовая;
оборудованная укороченными канавками.

Зубья могут быть расположены однолинейно или в шахматном порядке. Следует подчеркнуть, что универсальные метчики не подходят для работы с очень твердыми или мягкими материалами.

Чтобы грамотно нарезать резьбу, нужно пользоваться только тем инструментом, который соответствует виду отверстия и его материалу.

Работая метчиком, необходимо точно выбрать его размер, чтобы потом можно было свободно пользоваться крепежными болтами.

Нарезка наружной резьбы с применением клуппа

Нарезание резьбы клуппом не составляет особого труда. Работа выполняется в следующие несколько этапов:

Сначала с помощью штангенциркуля подбирается требуемый диаметр инструмента.
Машинным маслом смазываются обрабатываемый участок трубы, а также внутренняя часть клуппа.

Чтобы было легче вращать инструмент, его вставляют в дополнительную металлическую трубу.
При первичной сборке цилиндрическое изделие зажимается в тисках. При необходимости нарезания резьбы во время ремонта водопровода можно выполнить это прямо на закрепленной трубе.
Клупп необходимо зафиксировать на цилиндрическом изделии, плавно вращая приспособление. Выполнив несколько оборотов, инструмент нужно отвести назад, поворачивая его в противоположном направлении. Это необходимо для извлечения стружки, попавшей на поверхность.
По завершении работы масло удаляется.

Нарезка плашкой

Инструмент для нарезания резьбы на трубах подразделяется на следующие несколько видов:

Круглый. Можно работать с разными диаметрами цилиндрических конструкций. В зависимости от размера трубы подбирается соответствующий габарит плашки.
Раздвижной. Чтобы нарезать резьбу разного диаметра, используется специальный держатель.

Необходимо отметить, что цена плашек намного ниже стоимости другого типа нарезного инструмента, поэтому они применяются чаще.

Процесс нарезания проводится в определенной последовательности:

С помощью штангенциркуля подбирается требуемый диаметр плашки.
Смазываются поверхности трубы и металлорежущего инструмента. Разрешается использовать любую смазку.
Приспособление фиксируется в держателе. Если этого не сделать, колея будет неровной, соединение получится негерметичным, появятся протечки. Вращение плашкодержателя должно проводиться по часовой стрелке.
Чтобы извлечь скопившуюся стружку, инструмент необходимо повернуть в противоположном направлении.
В конце работы удаляется вся смазка.

Сначала используются черновые плашки. Они хорошо разделяют трубу, но при этом работа получается неточной. Окончательная нарезка осуществляется чистовым инструментом.

Как сделать внутреннюю резьбу

Для этого необходимо выполнить следующие шаги:

Проводится подготовка отверстия для работы: удаляются скопившиеся отложения и всевозможные покрытия, поверхность тщательно очищается.
Выполняется смазка отверстия.
В зависимости от диаметра подбирается нужный метчик.
Инструмент вставляется в проем.
Вращение прибора осуществляется по часовой стрелке.

Для получения внутренней резьбы операция выполняется двумя метчиками:

черновым;
чистовым.

Первый позволяет удалить 70% стружки, второй – оставшиеся 30%.

Как извлечь сломанный инструмент

При выполнении внутренней нарезки резьбы на трубах вручную метчики часто ломаются, оставаясь в отверстии. Возникает вопрос о том, как извлечь обломок изделия и освободить проем для дальнейших действий.

Если обломанный кусочек возвышается над поверхностью, его можно зацепить пассатижами и попробовать вывернуть, вращая против часовой стрелки. Такое удаление становится успешным в 95% случаев. Когда обломок остается в отверстии, обычные пассатижи не помогут. Для этого необходимо воспользоваться другим способом. Например, взять сверло и включить левое вращение. Дрель устанавливается на минимальные обороты, тем самым можно попробовать вывернуть метчик. Если этого сделать не удалось, обломок необходимо просто высверлить твердосплавным сверлом или алмазным наконечником.

Сложности при нарезке резьбы

Подобный процесс всегда связан с появлением следующих дефектов:

Рваная нарезка. Это случается при отсутствии смазки и перекоса инструмента.

Резьба имеет неполный профиль. Такая ситуация наблюдается при большем диаметре отверстия или меньшем сечении инструмента.
Перекошенная резьба. Диаметры проема и специального приспособления были подобраны неправильно.

Когда нарезка выполняется в мягком или вязком сплаве, нужно постоянно очищать отверстие от стружки. Для этого инструмент вращается на несколько оборотов в обратную сторону.

Нарезка должна выполняться последовательными шагами с использованием всего набора метчиков. Важно не допускать перекоса инструмента. Особой осторожности нужно придерживаться при работе с глухими отверстиями. Деталь необходимо постоянно смазывать маслом. Следует отметить, что порой проще приварить трубу, чем нарезать резьбу на ней.

Заключение

Мы разобрали основные принципы нарезания резьбы на трубе с внешней и внутренней сторон. В процессе работы особых сложностей возникнуть не должно. Главное – помните: резьба на металлопрокатном изделии не терпит резких движений, потому важно, чтобы все происходило плавно.

Купить Резьбонарезные станки | Резьбонарезной станок

Что такое резьбонарезной станок?

Резьбонарезной станок используется для изготовления труб с наружной резьбой, а резьбонарезная головка содержит набор плашек, которые используются для нарезания резьбы на трубе. Количество плашек будет зависеть от размера нарезаемой трубы. Размер трубной резьбы зависит от внешнего диаметра трубы, а не внутреннего диаметра. Внутренний диаметр трубы обычно называют размером потока. Вот пример того, как это измерение представлено

1/4″-12 NPT

В этом примере внешний диаметр трубы будет 1/4″ и на трубе будет 12 резьб. Форма трубы – NPT, что означает американский стандарт трубной конической резьбы. Существует много форм трубной резьбы, и вот список наиболее часто используемых форм трубной резьбы.

Как это работает?

Резьбонарезной станок работает с использованием плашек с твердосплавными наконечниками, которые удерживаются головкой. Обычно они протягивают 4-6 футов трубы через 5-10 футов резьбовой трубы за один раз, в зависимости от используемого размера. Трубы обычно предназначены для работы с муфтами стандартного размера, которые могут иметь различную толщину или диаметр. Рабочий также может использовать два соединенных вместе станка для нарезания резьбы на трубах. Это делается с помощью двух машин, расположенных друг напротив друга, которые протягивают трубопровод через более длинный участок трубы большего размера.

Для начала заполните машину подходящим маслом для нарезания резьбы. Отрежьте трубу до нужной длины с помощью циркулярной пилы, которой можно разрезать трубу, а затем разверните внутреннюю часть трубы с помощью развертки для труб. Выберите правильный размер штампа и замените штамп в каретке станка. В целях безопасности всегда надевайте защитные перчатки при работе с трубами и режущим оборудованием. Вставьте трубу в резьбонарез и закрепите ее. Начните навинчивать трубу и, когда она будет завершена, ослабьте зажим, который фиксирует трубу, и снимите трубу с машины. Важно правильно обслуживать станок после нарезания резьбы, поэтому перед хранением убедитесь, что масло очищено, а металлическая стружка удалена.

Инструкции по нарезанию резьбы на трубе:

1. ✅ Расположите куски трубы в правильном порядке, установив между ними муфту.

2. ✅ Полностью вставьте нитевдеватель в первый отрезок трубы, вытянув его с другой стороны, одновременно вращая регулируемую рукоятку по часовой стрелке, чтобы он втянулся сам в себя.

3. ✅ Нанесите резьбу с обеих сторон соединяемых деталей или хотя бы с «холодной» стороны каждой детали, как если бы это было стандартное резьбовое соединение.

4. ✅ Осторожно оттяните соединяемую трубу, чтобы резьба полностью погрузилась в материал и образовала прочное уплотнение. У большинства нитевдевателей есть глубиномер, который позволяет вам судить, насколько глубоко они вошли, не вытягивая их.

5. ✅ Протолкните нитевдеватель вперед, вращая ручку против часовой стрелки, и снимите ее с трубы.

6. ✅ Затем можно снять резьбонарезной инструмент и вставить резьбовой материал в следующий участок трубы. Продолжайте, пока все части, которые нужно объединить, не будут соединены.

Как работает ручной нитевдеватель?

Ручной резьбонарезной станок сначала отрезает конец трубы труборезом. Поместите трубу в тиски или подставку для удержания трубы и используйте труборез, чтобы получить чистый срез. Теперь, используя развертку для труб, разверните конец, чтобы удалить все заусенцы, образовавшиеся при разрезании трубы. Следующим шагом будет определить, какой размер матрицы подходит для трубы, которую вы нарезаете, и как только вы определите подходящий размер, наденьте головку на храповик. Поместите трубную направляющую на трубу и начните оказывать давление на резьбонарезную головку, перемещая рукоятку с усилием вниз с давлением сверху. Теперь нарезание резьбы началось, и вы можете продолжить нарезание резьбы, используя высококачественное масло для нарезания резьбы. Вращение в противоположном направлении удалит плашку с трубы, и ваша внешняя резьба должна быть завершена.

Как удалить сломанную трубу с резьбой

Если у вас сломана труба с резьбой, ее удаление может быть затруднено. Чтобы правильно удалить этот тип трубы, вам понадобится новая длина трубы с резьбой и экстрактор для труб. Экстракторы для труб используются для удаления сломанных частей резьбовых труб или труб из ПВХ путем сверления сломанной части и вытягивания старой трубы изнутри.

Как соединить две трубы с резьбой:

1. ✅Измерьте и отметьте точку снаружи одной секции трубы с резьбой примерно в дюйме от того места, где вы хотите разместить новое соединение.

2. ✅Нанесите обильное количество поливинилхлоридного праймера на эту область внутри трубы, а также на обе стороны нового фитинга возле его отверстия.

3. ✅Осторожно вставьте резьбовой конец новой трубы в существующую линию, проталкивая его до отметки.

4. ✅Затяните гайку на охватываемой стороне трубы с помощью разводного ключа, создавая герметичное соединение с внутренней резьбой на другой стороне.

Общие типы трубной резьбы:

a. NPT: конусность трубы 9 по американскому стандарту0005

б. NPSC: Прямая соединительная труба американского стандарта

c. NPTR: коническая перила американского стандарта

d. BSPT: Коническая трубная резьба Британского стандарта

e. NPSM: прямая механическая труба американского стандарта

f. NPSL: Прямая труба с контргайкой американского стандарта

g. NPTF: Коническая труба американского стандарта (Dryseal)

h. BSPP: Параллельные трубы Британского стандарта

Что такое коническая резьба:

Коническая резьба очень важна для надежного соединения труб. Резьба трубы сужается, а не постоянна на каждом уровне резьбы, чтобы охватываемый фитинг мог вращаться и закрепляться на охватывающем конце. Форма наружной резьбы вставляется во внутреннюю коническую резьбу и, когда наружная резьба вращается во внутреннюю, создает гидравлическое уплотнение. Для дополнительной фиксации и предотвращения утечек также используется герметик для труб. Знание количества потоков внутри помогает пользователю узнать, сколько оборотов потребуется для завершения соединения.
