Содержание

Приспособление для заточки свёрл Tormek (Тормек) DBS 22 – насадка на станок с доставкой по России (РФ) | Лучшая цена в каталоге на Приспособление для заточки свёрл Tormek (Тормек) DBS 22 – насадка на станок, отзывы, видео обзор | МИНИ ТУЛ – инструмент, станки, бормашины Proxxon, Strong, Tormek

Запатентованное приспособление (насадка) для заточки сверл компании Tormek (Тормек) позволит вам затачивать сверла с очень высокой точностью.

Станок для заточки сверла Tormek (Тормек) – купить недорого с доставкой по РФ

Основное назначение приспособления – заточка сверл от 3 мм (1/8″) до 22 мм (7/8″) с углом при вершине от 90 до 150 градусов.

В зависимости от размера сверла и материала для сверления, величина заднего угла может быть установлена на 7, 9, 11 или 14 градусов. Благодаря водяному охлаждению не происходит перегрева, что исключает возможность образования микротрещин. А работа на низких оборотах позволит вам полностью контролировать процесс заточки.

Причем никаких искр и пыли во время работы не образуется, поэтому решение приспособление для заточки сверл купить в мастерскую, для производства или даже для домашнего использования – оправданный шаг. И многие очень довольны этим приобретением, ведь в работе так важно иметь острый и хороший инструмент. Сверлам придается 4-гранная заточка при вершине, это обеспечивает более качественные режущие характеристики.

После заточки поперечная кромка будет иметь еле заметную выпуклость, по этой причине снизится осевая нагрузка, что в свою очередь уменьшит нагрев сверла. В конечном счете все это направлено на то, чтобы продлить срок его службы, о высверливаемые отверстия будут получаться более прямыми, круглыми и точными.

Купить станок (приспособление) для заточки сверл Tormek (Тормек) DBS 22 с доставкой по России.

Приспособление Tormek DVS-22 предназначено для заточки сверл с четким сведением 4-х граней в точку. Возможна установка любого угла от 90 до 150 градусов. Выставление оптимального заданного угла для любой операции. Размер сверла от 3 до 22 мм.
Поставляется с отдельным руководством по эксплуатации.

Приспособление для самостоятельной заточки сверл

Простое приспособление для заточки сверл своими руками

Приспособление для заточки сверл своими руками изготовить достаточно просто, условиями успеха при этом будут знание правил выполнения заточки режущего инструмента, а также умение работать ручным инструментом и техническая смекалка.

Особенности заточки сверла

Основными правилами, обеспечивающим качественную заточку являются:

за один проход необходимо снимать незначительный слой металла;
в процессе выполнения работы выполняется неоднократное охлаждение сверла в водном или водно-содовом растворе;
скорость вращения наждачного круга должна быть минимально возможной;
сверло, во время заточки, не должно перегреваться;
в процессе выполнения работы сверло направляется против движения абразивного круга.

Объем и характер выполняемой работы зависят от вида его износа режущего инструмента. Износ можно квалифицировать по:

задней поверхности;
перемычки;
уголкам;
фаске;
передней поверхности.

В зависимости от вида заточки сверла, его технических характеристик, а также назначения, рекомендуются следующие виды их обработки, как-то:

Вид заточкиДиаметрНазначение и характеристики угла заточки

Одинарная нормальная – «Н»	до 12,0 мм	Для универсального применения. Угол– в соответствии с обрабатываемым материалом.
Одинарная с подточкой перемычки – «НП»	до 12,0 мм	Для обработки стального литья. Угол– 115-120°.
Одинарная с подточкой перемычки и ленточки – «НПЛ»	свыше 12,0 мм	Для стали и стального литья, а также чугуна. Угол– 115-120°.
Двойная с подточкой перемычки – «ДП»	свыше 12,0 мм	Для стали и чугуна с неснятой коркой. Заточка выполняется под двумя углами: 116-118° и 70-75°.
Двойная с подточкой перемычки и ленточки – «ДПЛ»	свыше 12,0 мм	Для универсального использования. Угол– в соответствии с обрабатываемым материалом.
По методу Жирова	свыше 12,0 мм	Используется при обработке хрупких материалов. Основной угол заточки – 118*, дополнительные – 70° и 55°.

Углы заточки для спиральных сверл, используемых при обработке различных материалов необходимо уточнять перед их использованием, т.к. они разняться от 85 до 135*, что обусловлено их вязкостью.

Как изготовить станок своими руками

Для заточки спиральных сверл может быть использован любой точильный станок (агрегат), работающий от электрической сети 380/220 Вольт, оснащенный наждачным кругом и оборудованный специальным приспособлением, обеспечивающим фиксацию затачиваемого сверла под определенным углом к оси вращения абразивного элемента устройства.

Основные требования к специальным приспособлениям, обеспечивающих качественное выполнение работ:

Ось приспособления должна совпадать с осью вращения абразивного круга. Она может быть с ней в одной горизонтальной плоскости или быть несколько выше нее.
Используемое оборудование и приспособления должны быть надежно закреплены.
Конструкция приспособления должна давать возможность выполнять заточку сверла под различными углами, в зависимости от потребности пользователя.

Для изготовления одного из вариантов подобных устройств понадобится:

Ручной слесарный инструмент, углошлифовальная машинка («болгарка»), сварочный аппарат.
Листовая сталь толщиной 3,0 – 4,0 мм, а также стальная трубка небольшого диаметра, имеющаяся в наличии.

Листовая сталь

Работы по изготовлению станка выполняются в следующей последовательности:

Используемый точильный станок (№5 на схеме) прочно закрепляется на выбранной поверхности.
Из полосовой стали изготавливается площадка (№1 на схеме), на которой будет закрепляться сверло (№3 на схеме).
Форма площадки может быть произвольной, единственное условие – в месте расположения сверла посредством «болгарки» делается канавка.
На площадке просверливаются отверстия (№6 на схеме), служащие для закрепления крепежной пластины (№2 на схеме), а также отверстия, обеспечивающие соединение приспособления к точильному станку (на схеме не указаны).
Форма и размер крепежной пластины могут быть произвольными.
Из металлической трубки и полосовой стали изготавливается узел крепления к основанию точильного агрегата. Наличие трубки позволяет обеспечить перемещение приспособления в вертикальной плоскости – появляется возможность изменять угол заточки сверла.

Узел крепления приспособления для заточки к корпусу точильного станка зависит от вида и устройства блока защиты наждачного круга (№4 на схеме), а также наличия упора (площадки) конкретного наждачного агрегата.
При желании узел крепления может быть оборудован дополнительными элементами, обеспечивающими колебательное движение приспособления в горизонтальной плоскости, что позволит обеспечить требуемую артикуляцию в процессе выполнения работ.
После того, как все элементы приспособления собраны, оно крепится к упору (кожуху) точильного станка и проверяется работоспособность изготовленного приспособления.

Несколько рекомендаций по выбору наждачных кругов

Наждачные круги

Для заточки винтовых сверл можно использовать различные наждачные круги, но в свете того, что данный расходный материал (инструмент) изготавливается из прочной стали, то и абразивные элементы должны этому соответствовать.

Основные требования к наждачным кругам:

Марка электрокорунда – 24А, 25А, 91А и 92А.
Зернистость – 25-40.
Твердость — М3-СМ2

Приспособление для заточки сверл может быть выполнено и в ином, отличном от предложенного варианта исполнении — как более простой, так и сложной конструкции. Вид такого приспособления определяется его потребностью и умения пользователя изготавливать оснастку своими руками.

Источник: http://stroypomochnik.ru/prisposoblenie-dlya-zatochki-sverl/

Приспособление для заточки сверл – Прибамбасинг

Отправлено 08 Июль 2015 17:54

Дадим стране угля, хоть мелкого, но много! Самодельное приспособление для заточки сверл диаметром от 2 мм до 20 мм. Угол заточки максимально близок к заводской.

Из чего делалосьНемного сваркиПроба пера или проверка угловКомплектностьПокраскаФинал!Описывать не буду, а покажу мультик! Удачного просмотра! Верьте в себя и в свои способности.

Руки нам даны не только в носу ковыряться!Удачи Всем!

Отправлено 08 Июль 2015 20:03

Станочники видели/пробовали заточку свёрл на Вашем чудо-устройстве?

Сообщение отредактировал АВН: 08 Июль 2015 20:03

Отправлено 10 Июль 2015 20:17

Странно. А я свёрла и пильные цепи точу болгаркой.

Главное знать оба угла.

Ставлю + за приспособление, главное чтобы сверло не грелось и кромка не крошилась.

Сообщение отредактировал som: 10 Июль 2015 20:19

Отправлено 16 Июль 2015 08:51

А можно поинтересоваться кого Вы считаете “Станочником?”

Если считать что фрейзеровщики и токаря работают сверлами более 15мм (как правило) и там углы заточки варируются в зависимости от материала и режимов резания, то использование “обезьянего метода” мало приемлимо.

В данном же случае цель приспособы затачивать общепользовательские диаметры сверл 2-12мм с давольно “агресивными” углами (для однопроходного сверления) и для сверления конструкционных материалов.

Отправлено 17 Июль 2015 07:14

Kolxein, Я надеюсь вы это видео видели прежде чем изготовить данное приспособление…

Ваше изобретении конечно заслуживает уважение, но мне удобней вариант Виктора Алексеевича. Так как у более продвинутых чипмейкеров наждак с подручниками (да и сами наждаки не маленькие), а вашу при способу приходится ставить на стол.

Так что, за изобретении вам “+” , а за удобство пользование 50/50 кому как.

Ребята, давайте жить дружно!

Отправлено 17 Июль 2015 09:42

Rust_eze, Алексей, на мой непросвещенный взгляд, приспособа Kolxein хороша простотой изготовления и доступностью материалов.

Отправлено 17 Июль 2015 21:39

Разумеется и не только это, а также пол ведра информации по видам, способам и разновидным устройствам, приспособам и т. п.

Целью было поставлено: Доступность, простота, и при этом максимальное приближение к “Заводской”

Я полностью осознаю Ваши требования к данной приспособе, но позвольте, с вашим станочным парком!!! Вы никак не впишитесь в Средне-пользовательского гаражного мастера, где простейшая сварка за Манну небесную, а если втулку выточить так 3 версты шлепать.

Я из них вышел и о них помню! Вот потому и пытаюсь не задирать планку доступности и простоты.

Отправлено 17 Июль 2015 22:24

Станочники – люди, профессионально работающие на сверлильных и токарных станках мин. 8 часов в день.

Усложним. Что есть конструкционные материалы: Ст.3? Как в таком “желобе” точить сверло d=2 mm l=40mm?

Отправлено 18 Июль 2015 09:34

Уважаемые коллеги! буду отвечать по очереди

–Конструкционные материалы — материалы, из которых изготавливаются различные конструкции, элементы сооружений, воспринимающих силовую нагрузку. Определяющими параметрами таких материалов являются механические свойства, что отличает их от других технических материалов (оптических, изоляционных, смазочных, лакокрасочных, декоративных, абразивных и др. )это термин.

В моих кругах это как правило материалы легкодоступные в поиске (качественные стали от 05кп до 20пс) реже Сталь 25-40.

– что касаемо сверла Ф2 l40мм, радиус по внутреннему углу желоба 1мм вылет при установке 2мм при наличии мелкозернистого камня или алмазного камня проблем особых не составит (оставлю за собой право оговорить, что для этой приспособы диаметры приделов являются крайностями рабочего диапазона диаметров с вытекающим от сюда последствиями)

Из личного теста я переточил свой набор сверл от 2,3мм до 18мм с шагом 0,2..0,5мм. Из чего могу с уверенностью говорить что “Можно!” остальное считаю демагогией (не аргументированной болтовней).

Позволю добавить что для “Станочников” трудящимся на сверлении по 7-8 часов в день проблема с заточной сверл решена на уровне руководства и не как не примитивной приспособой а профессиональным оборудованием для заточки всех углов режущего инструмента.

Сообщение отредактировал Kolxein: 18 Июль 2015 09:43

Отправлено 18 Июль 2015 11:09

Вот с этого и надо начинать. “В моих кругах…”, а не:

Меня точить сверла учили профессионалы механического участка цеха и все три угла они делали на руках, без всяких приспособ. (Фрезы и пилы Гейлера другое дело.) Но разговор не об этом. Как и за что Вы вращаете сверло в таком жёлобе или “само крутится”? 🙂

Как правило любая критика, не получившая обоснованного ответа объявляется

Бог Вам судья, я привык…

Отправлено 18 Июль 2015 13:23

Ну вот, то, а чем я и говорил Демагогия! За что не люблю форумы.

Пусть я буду не прав, но там далеко не 3 угла как Вас учили. Если поковыряться в теории резания и теории сверления угол по кромке в зависимости от диаметра резания изменяется согласно разной окружной скорости. Соответственно он дифференциальный И ловить его руками – ювелирная работа.

2-х угловая заточка – самая упрощенная

3-х угловая – максимально близкая к диференциальной

Заточка в упорную ось – уже дифференциальная заточка (что и пытался иллюстрировать выше)

Заточка в скользящую ось – максимально приближенный к правильной дифференциальной характеристике угла

Посему я честно не понимаю что мы тут обсуждаем… я сварганил себе приспособу, пользуюсь ей и она меня вполне устраивает.

Поделился с народом – кто хочет пусть делает и пользует, а кому не нравится или чем то не устраивает тому и рашпиль в руки!

Посему дабы не флудить откланиваюсь и иду упрощать себе жизнь дальше, Чего и вам желаю.

С уважением Ваш Фоменко А.А.

Отправлено 18 Июль 2015 13:59

Вот и весь разговор…

Отправлено 18 Июль 2015 21:43

приложенное видео с 7:30 по 8:30 разжевано “Как пользоваться” Или я как то не так разжевываю!???

Отправлено 18 Июль 2015 21:48

Вы уж извините, но то что тут расжёвываете, я э-э-э… уже давно в фановую трубу избыточным давлением сбросил.

Сообщение отредактировал АВН: 18 Июль 2015 21:49

Отправлено 30 Июль 2015 18:19

Классная приспособа ! Молодец. Надо тоже такую соорудить. Главное ни каких фоезерных или иных станков для этого не нужно. Простота и хороший результат это лучшее решение имхо. .

Отправлено 23 Июль 2016 15:48

здравствуйте,

Скажите пожалуйста, как вы выбрал растояние смешение между оси сверло и оси конуса

И почему зазор между присобление и шлифовальный круг = диаметр сверлы -1мм,

Я хочу сделать 1, который могут заточить сверлы 6-20мм. Я выбрал Растояние смешение 3,4мм (из сверлы 20мм),

Вам можно мне рекомендовать.

Спасибо,

Источник: http://WebSvarka.ru/talk/?findpost=152234

Как сделать приспособление для заточки сверл своими руками?

При работе с заготовками, рабочая плоскость сверла стремительно изнашивается. Притупленное сверло сильно разогревается и утрачивает стойкость. Инструмент время от времени нужно затачивать.

На современном рынке предлагается масса приспособлений для заточки свёрл, позволяющих стремительно, на должном уровне и чётко возобновить геометрию разрезающего прибора, в том числе и в том случае, если вы не обладаете навыком исполнения аналогичных операций.

Между тем, можно не расходовать финансы на покупку подобных устройств, а сделать самый простой механизм для заточки свёрл собственными руками.

Правила заточки разных свёрл

Свёрла из металла можно оттачивать в специализированных заточных дисках, вручную либо на станке. Пред началом работ тщательно изучайте приспособления. В случае, если в плоскости есть основательные повреждения, необходимо начать затачивание с наиболее жёсткого абразива. В случае, если же механизм немножко потупился, применяйте доводочный диск.

При затачивании сверла из металла вручную собственными руками, необходимо выполнять инструкции:

одной рукою удерживать за хвостовик, второй исправлять действующий конец;
обрезающий край металла подвергать обработке боковой частью диска;
вначале оттачивается одна сторона, после чего приспособление осторожно переворачивается и точится вторая.

Во время обрабатывания принципиально удерживать первоначальную форму сверла и направление разрезающих концов. Следует наблюдать за тем, чтобы конец краешка не сдвигался от середины, по-другому в период работы механизм отойдёт в сторону.

В случае, если после заточки угол разрезающих концов неодинаков, работа сверла будет низкокачественной. Это определяется с поддержкой шаблона, сделанного собственными руками, или на глаз: форма краешка должна быть конусом.

Для того, чтобы исключить самих простых погрешностей, править предпочтительно на специальных приборах.

Особенности работы со станком и материалами

На каком бы приспособлении либо станке ни проделывалась наточка сверла по металлу, ее качество требуется контролировать. С целью этого применяется особый шаблон, что, кроме того, имеет возможность быть серийным либо сделанным собственными руками.

Этот образец нужен, прежде всего, для контроля правильности углов разрезающей части, что создаются в ходе заточки сверла.

Инструменты, применяемые для работ с разными материалами, различаются друг от друга, в том числе величинами подобных углов.

Работая с различными материалами и зная величину углов разрезающей части для подобных материалов, можно сделать сразу некоторое количество шаблонов и употреблять их для контроля точности заточки одного и того же сверла, выступающего в роли многоцелевого инструмента. Сделать приспособление для заточки сверл своими руками, чертежи изучив, достаточно просто.

Как сделать своими руками станок для заточки свёрл?

В качестве основы для производства самодельного приспособления для заточки свёрл спирального вида можно употреблять любой серийный точильный аппарат, умеющий действовать без биения и переносить существенные перегрузки. При оснащении подобного станка дополнительными устройствами следует соблюсти последующие условия:

Линия подручника обязана сходиться с осью верчения точильного круга, при этом она может размещаться с ней в одной плоскости либо являться больше её.
Все составляющие создаваемой самодельной установки должны быть безопасно закреплены, чтобы гарантировать безопасность исполнения заточных работ.
Конструкция своего устройства должна допускать возможность исполнения заточки свёрл как в ручном, так и в автоматическом порядке.
Приспособление подручника должно предусматривать положение хвостовика сверла перед каждым углом.

При производстве своего устройства для заточки не требуются сложные приспособления и дефицитные материалы, что необходимо изготавливать, покупать в дополнение.

Все комплектующие можно отыскать фактически в любой бытовой мастерской либо в автогараже.

В качестве оснащения и приборов, при помощи которых подобные комплектующие станут дорабатываться пред сборкой устройства, можно употреблять обыкновенную болгарку и сварочный аппарат.

Поскольку упор самодельного устройства должен быть качающимся, что требуется для заточки свёрл из металла в автоматическом режиме, для его фиксации необходимо употреблять петлевое соединение. Выбирая трубку, держатель и болт для крепежа, необходимо иметь в виду, что в станке должны отсутствовать люфты.

Площадка своего устройства, в которой закрепляется сверло, которое может крутиться по вертикальной оси, предоставляет возможность менять ракурс заточки инструмента. Помимо этого, подручник, опирающийся на прямую ось, может осуществлять колебательные перемещения, что гарантирует правильную артикуляцию в ходе исполнения заточки.

Для производства конструктивных компонентов подобного устройства самостоятельно применяется листовой металл разной толщины и чертеж, а именно:

опорная пластинка 4 миллиметров;
направляющая пластинка для сверла 5 миллиметров;
другие составляющие конструкции 3 миллиметров.

Подручник устройства, в верхней части которого устанавливается основная пластинка, следует безопасно закрепить на корпусе станка. Для этого применяется вспомогательная железная часть, связываемая с кронштейном приспособления.

Направляющая пластинка, в плоскости которой следует выполнить треугольный паз, рассчитанный для размещения обрабатываемого инструмента, закрепляется в основной пластинке при поддержке винтообразного соединения.

Сверло, затачиваемое самостоятельно при помощи подобного устройства, кладётся в направляющую канавку и может беспрепятственно передвигаться в ней в продольном направлении. При этом ракурс заточки инструмента не меняется.

Несколько советов по подбору наждачных кругов

Для этого, чтобы удачно точить металл, большая часть которых производится с быстрорежущей стали, следует употреблять довольно крепкий точильный круг. В этом качестве допускается использовать абразивный инструмент, сделанный из карбида кремния. Подобные круги должны иметь зернистость в спектре 8Н – 16Н.

Применяя диски из данного материала, следует иметь в виду, что они очень греются при работе, поэтому не следует позволять, чтобы затачиваемое приспособление находилось в долгом контакте с инструментом.

Для того, чтобы не допускать перегрева материала при заточке на диске, инструмент следует постоянно охлаждать, применяя для этого раствор соды с водой.

Заточка сверл

Источник: https://remontoni.guru/instrumenty-i-oborudovanie/kak-sdelat-prisposoblenie-dlya-zatochki-sverl-svoimi-rukami.html

Приспособление для заточки сверл: как сделать своими руками, инструкция и полезные советы

При сверлении различных отверстий в деталях, произведённых из металла, применяемый инструмент подвергается сильному износу, что приводит к напряжённому нагреву свёрл и, как результат, к выходу их из строя.

Для того чтобы исключить это, следует постоянно возобновлять их геометрические характеристики, что сделать высококачественно может помочь особое приспособление для заточки свёрл.

Эта известная вещь в хозяйстве, которую можно сделать и самостоятельно, даёт возможность стремительно и качественно оттачивать затупившиеся сверла и не расходовать средства на получение новых инструментов.

Чертежи приспособления

Особенно важным приспособление для заточки считается в тех случаях, когда приборами требуется часто работать по металлу, вследствие чего они стремительно изнашиваются и требуют постоянного возобновления.

При обработке древесины применяемое сверло почти не изнашивается, в соответствии с этим требует наименьшего внимания к параметрам собственной заточки.

Для инструментов, режущая часть которых оборудована твердосплавными пластинами, такое устройство тоже не особенно важно, так как они почти не подвергаются переточке и применяются специалистами до абсолютного износа или поломки.

Многие опытные эксперты используют приспособления для заточки, для их создания нужны чертежи. Как демонстрирует практика, правильнее применять приборы, разрешающие механизировать процесс. Это гарантирует максимальную достоверность и требуемое качество результата.

На современном рынке есть большое число устройств для заточки разных сверл, позволяющих стремительно, высококачественно и точно возобновить геометрию режущего прибора даже в том случае, если вы не имеете навыка исполнения подобных операций. Между тем можно и не расходовать средства на получение таких устройств, а сделать простейший станок для заточки своими руками, используя дрель и другие приспособления.

Варианты

На каком бы станке ни проделывалась заточка сверла, ее качество следует контролировать. Для этого применяется шаблон, который также может быть серийным, либо произведённым собственными руками.

Этот вариант нужен в первую очередь для контроля правильности угла разрезающей части, который формируется при заточке сверла. Приборы, используемые для работ с различными материалами, отличаются величинами углов.

Выяснить чёткие данные поможет таблица угла заточки сверла по металлу.

Работая с разными материалами и зная величины углов разрезающей части свёрл, можно сделать сразу ряд шаблонов и применять их для контроля точности заточки, чтобы наточить спиральный бур для дерева, бетона, металла.

Простая модель

В качестве простого приспособления для заточки можно использовать втулку с диаметром, соответствующим размеру сверла, прикреплённую в безопасном основании под определённым углом.

Выбирая втулку для такого приспособления, следует наблюдать за тем, чтобы диаметр её внутреннего отверстия точно отвечал поперечному размеру заточаемого сверла.

Нельзя позволять, чтобы отделываемый механизм шатался в таком отверстии, так как даже 1−2° отличия его оси от необходимого значения могут всерьёз уменьшить качество и достоверность исполняемой заточки.

Источник: https://101sovet.guru/instrument/prisposoblenie-dlya-zatochki-sverl

Приспособление для заточки сверл своими руками

Приспособление для заточки сверл своими руками позволяет затачивать разные сверла, не приобретая при этом дорогостоящего оборудования.

Не смотря на то, что на рынке сегодня достаточно подобных механизмов, приобрести один из них не всегда представляется возможным. Если вы немного знакомы с техническими работами, вы можете собрать элементарный механизм по заточке сверл самостоятельно.

В хозяйстве у хорошего мастера всегда найдутся несколько сверл, предназначенные для разнообразных строительных работ. Это и сверла для деревянных поверхностей, и сверла по металлу – разные работы требуют свои приспособления.

Заточка сверл имеет свои особенности. Так, при выборе сверла для работы стоит учитывать твердость поверхности, где необходимо сделать отверстие. Чем тверже эта поверхность, тем тупее должен быть угол заточки сверла.

Ориентируйтесь при самостоятельной заточке на изначально заданный угол резца сверла. Так у вас меньше возможности ошибиться и испортить сверло.

Заточка также может производиться вручную. Для этого используются абразивные круги и камни. Однако такой способ никогда не даст такого результата, как заточка механическая, выполненная на станке.

Вернемся к процессу изготовления приспособления для заточки сверл, которое вы можете сделать своими руками. Мы расскажем, как сделать такую машину, и как ее правильно использовать.

Делаем станок для заточки сверл

Чтобы получить автоматическое приспособление для заточки сверл, вам потребуется минимальное количество комплектующих:

точильный круг;
тумблер;
мотор;
заглушка;
провода;
подставка;
ось.

В результате сборки вы получите легкий переносной станок, который работает от сети, и достаточно мощный для того, чтобы заточить сверла любого диаметра.

Лучше, если вы позаботитесь о собственной безопасности, и заключите механизм в корпус. Так будет меньше вероятности, что вы поранитесь во время работы мотора, так как травмы могут быть довольно серьезными.

Еще лучше, если вы предусмотрите стационарное место для станка. Это может быть стол с металлической поверхностью, где нужно просверлить четыре отверстия для установки мотора и надежного его крепления.

Электродвигатель, который мы используем в своей работе, наделен валом. На него надевается зернистый диск, с помощью которого мы и будем затачивать сверла.

Диск мы берем универсальный, который подходит для заточки сверл любого типа. Диск необходимо зафиксировать на вале, используя две гайки.

Хорошо, если отверстие в диске позволяет зафиксировать его на вале неподвижно. Если же нет, используйте две гайки по обеим сторонам диска, которые и будут служить фиксаторами.

Электродвигатель вовсе не обязательно приобретать в магазине. В советские времена было очень популярно использовать при изготовлении станка для заточки сверл двигатель от старых стиральных машин.

Они достаточно мощные, чтобы справиться с такой задачей, и достаточно долговечные – служат десятки лет, не требуя ремонта.

К пускателю мы присоединяем провод. Желательно, чтобы он имел три разомкнутых контакта. На одном мы установим кнопку включения, на втором – кнопку выключения. Здесь без знаний электроники, даже элементарных, не обойтись.

После того, как вы присоединили провода, можно считать наше приспособление готовым. Осталось заняться его защитной или декоративной отделкой.

Сам по себе двигатель, используемый при данной работе, безопасен. Однако процесс заточки сверл связан с риском попадания на кожу, лицо, в глаза искр или металлических опилок.

Использовать для защиты вы можете металлический короб, который надевается непосредственно на двигатель, оставляя свободным диск, а также стеклянный или пластиковый экран или резиновый кожух. Для чего они необходимы?

Защитный короб служит для того, чтобы защитить ваше устройство от пыли и грязи. Так оно, несомненно, прослужит дольше.
Стеклянный экран позволит вам работать, не боясь ,что опилки попадут в глаза.
Для этих же целей служит защитный кожух, который можно вырезать из старой покрышки. Кроме того, кожух защитит ваши руки, если внезапно сломается точильный круг.

Опытные мастера работают со станками такого рода, используя защитные очки и перчатки. Защитить дыхательные пути от попадания в них пыли от круга можно также с помощью маски или защитных экранов.

Особенно одаренные умельцы могут затачивать на самодельных станках такого рода не только сверла, но и другие металлические предметы домашнего обихода: лопаты, мотыги, топоры, цепи для бензопилы и прочие предметы. Это, несомненно, требует определенного умения и опыта. Если таковых нет, не советуем пробовать осваивать такую работу.

Если у вас остались вопросы, вы можете задать их на нашем строительном форуме. Наши специалисты ответят вам на любые вопросы, касающиеся стройки или ремонта.

Источник: http://DekorMyHome.ru/remont-i-oformlenie/prisposoblenie-dlia-zatochki-sverl-svoimi-rykami.html

Приспособление для заточки сверла на болгарке

содержание видео

Рейтинг: 4.5; Голоса: 2Приспособление для заточки сверла на болгарке #########: Как верно заметили в одном из комментариев, заточка с помощью подобных девайсов – это заточка под строгий конус, и при сверлении с такой заточкой происходит быстрый перегрев сверла из-за трения заточенных плоскостей о деталь. Тыльные части должны быть ниже режущих кромок, и тогда перегрева не будет и сверло ещё долго будет оставаться острым. Точу вручную на болгарке с учётом этого замечания и получаю отлично режущие свёрла.
Дата: 2020-04-14

Похожие видео

Комментарии и отзывы: 8

Виталий
Про неправильную установку круга уже написали, про зажимную шайбу – тоже. Теперь я внёс свои 5 копеек: кожух имеет подлую особенность поворачиваться во всех плоскостях при вибрации даже с сильной затяжкой зажима – как угол не выставляй, через минуту собьется, особенно с дополнительным грузом; сверло затачивается на этом приспособлении ровным конусом – это плохо, именно поэтому сверлить приходится с давлением на сверло на высоких оборотах. Плоскость за режущей кромкой должна быть ниже. Способ Популяха на фоне этого выглядит намного лучше, ещё лучше устройство с поворотом ложа для сверла – заточка как заводская.

SLESARKINO
Это ОПАСНАЯ установка. Скорость вращения круга болгарки 9000-11000 об/мин, в данном случае шлиф круг стачивается у основания, можно представить что будет при таких оборотах если круг расколется. Еще один момент, сверло придерживается пальцем, сверло может выскользнуть и упереться своим острием в шлиф круг и тут опять включается фантазия что может произойти на оборотах 10000. Для заточки сверл существуют специальные установки или точило.

Константин
Смысла в таком сложном приспособлении нет. Достаточно было бы крепления к кожуху с приваренным к нему, после выверки угла, ложем для сверла. А если ложе наклонить ещё и немного назад, то сразу же будет формироваться и задний скос (ну пусть и не закруглённый, а плоский. А если уж усложнять, то делать ложе, вращающееся на оси, дабы обеспечить скос задней кромки, и тыльный упор для сверла, чтобы режущие кромки были в одной плоскости.

Александр
я попал работать в механический цех -там один раз показали-на всю жизнь я думаю фрезеровщиков и станочников улыбнуло-ибо они в этом деле-ювелиры, не так то это и сложно под правильный угол сверло заточить-но я под болгарку установил регулятор напряжения с миксера-ибо 11-13 тыщ оборотов палит металл-там 1000 хватит-но автору респект-кто не стремится в наше время к автоматизму процессов и то ушм -тогда и не знали что это)

Baba
А угол руками выдержать слабо? При том на отрезном круге затачивая на упоре, не чувствуя вращения, не расчитав давление на круг можно получить великолепную травму. касание должно быть легкое, и желательно использовать шлиф круги, или по крайней мере шлиф круг с наждачной насадкой, направление должно быть от затылка сверла к кромке против часовой, если сверло с левым вращением. то наоборот, по часовой.

dRUmm
2: 35, у вас диск не правильно стоит, на шлифовальном круге наклейка во внутрь должна быть. потом ещё хотел обратить внимание на то, как вы сверлите, для металла слишком большие обороты, видно что сверло меняет цвет(в следствии перегрева). я например сверлю с большим давлением, и рывками. свёрла практически не тупятся, чаще ломаются чем тупятся. . я не умничаю, ни в коем случае.

Николаѝ
Когда точишь, отрывать не нужно, если не ошибаюсь. Сверло у тебя свистит не много, м может угол чуть изменить. Должна, с двух сторон, стружка выходить, значит все правильно. Посмотри, Виктора Леонтьева, все грамотно о заточке сверел разжевал. А так не плохо, тоже точил на болгарке, не удобно, думаю сделать такой же. Т. е не совсем такой, а просто, полочку, как на точиле

Константин
Для такой заточки, как показана, устройство чересчур сложное (устройство регулировки угла лишнее. можно просто приварить уголок к струбцинке сразу под 60 градусов к диску. А для нормальной заточки: с равной длиной режущих кромок и с равным углом задней поверхности, устройство слишком простое. В общем глупое и бесполезное.

Приспособление для заточки сверл: чертеж инструмента

Сверление отверстий в металлических заготовках приводит к износу сверлильного инструмента, что сопровождается его интенсивным нагревом и разрушением. Для предупреждения этого геометрические параметры оснастки регулярно восстанавливают, используя приспособление для заточки сверл.

Разновидности заточных устройств

Настольные приспособления для заточки сверл подразделяются на:

специализированные, позволяющие работать с определенным типом инструмента;
универсальные, использующиеся для заточки резцов, сверл и т. д. вне зависимости от их назначения.

При изготовлении приспособлений для заточки сверл своими руками предпочтение отдают, как правило, универсальным моделям, позволяющим работать с инструментом небольшого и среднего диаметра, широко использующимся в быту.

Как сделать точило?

Для того, чтобы создать приспособление для заточки сверл, необходимо приобрести определенные детали и материалы. Как правило, это:

основание;
выключатели;
абразивный диск;
электродвигатель;
электрокабель;
заглушки;
листы для изготовления корпуса.

Собирается самодельное приспособление для заточки сверла так:

Электрический двигатель устанавливается на предварительно определенное место.
На стол, предназначением которого является размещение агрегата, наносится разметка для крепежа.
По разметке делаются отверстия под крепежные болты.
Производится крепление электродвигателя хомутами.
Собирается и устанавливается защитный кожух — конструкция должна быть закрытой.
Абразивный круг монтируется на электрический двигатель, обладающий удлиненным шкивом (перед монтажом на него накидывается шайба). При несовпадении диаметров шкива и круга применяют втулку, обеспечивающую переход (в ее боку высверливается отверстие и нарезается резьба, крепление осуществляется посредством болтового соединения).
Подключают выключатели и двигатель.
Присоединяют агрегат к розетке.

Двигатель, от которого будет работать устройство, должен обладать небольшой мощностью — высокие обороты повредят затачиваемый инструмент (как правило, используют моторы, снятые с неисправных стиральных машин).

Все конструктивные элементы машинки для заточки сверл помещаются внутрь кожуха — это позволяет обезопасить работу с агрегатом. Исключение составляет шкив электрического двигателя — на него надевается абразивный круг, использующийся при работе.

Внимание! Место расположения агрегата выбирается заранее. Объясняется это тем, что станки для заточки сверл не могут использоваться без надежной фиксации на рабочем столе или верстаке.

Для того, чтобы избежать ошибок при сборке, желательно изучить готовые чертежи приспособлений для заточки сверл, а также просмотреть видео по их сборке.

Дополнительные приспособления

Дополнительные приспособления помогают расширить функционал созданного своими руками устройства для заточки сверл. Существуют несколько элементов, позволяющих значительно упростить работу на собранном станке:

Проверочный шаблон. Изготавливается из тонкого металлического листа (металл должен быть мягким) на основе нового, ни разу не использованного сверла. Помогает определить длину рабочих кромок, углы между ними и перемычками. Позволяет проверить правильность заточки.
Направляющие. Представляют собой узкие полоски из металла, прикрепленные к кожуху агрегата. Используются для подвода затачиваемого инструмента к поверхности абразивного круга.
Угломеры. Изготавливаются из обычных школьных транспортиров из металла путем отрезания его части.

Многофункциональные устройства

Многофункциональные устройства позволяют значительно улучшить качество и точность заточки инструмента. Собрать подобную конструкцию достаточно просто. Для этого, как правило, требуются следующие элементы:

салазки роликового типа;
направляющие;
вал;
металлический транспортир;
сверлильный патрон.

Сборка осуществляется следующим образом:

К металлическим направляющим прикрепляют транспортир. Ось вращения делают из болта, который вставляют в предварительно высверленное отверстие.
Направляющие с подвижной пластиной из металла размещают на поворотной части.
На поверхности пластины монтируют резьбовую ось (она будет обеспечивать перемещение пластины) и трубку. На одном конце оси устанавливают сверлильный патрон, а на другом — рукоятку.
Под пластиной размещают ограничитель, задающий необходимый угол и фиксирующий механизм в требуемом положении.

Работает устройство так:

затачиваемое изделие вставляется в патрон;
пластина выставляется в требуемое для создания оптимального угла заточки сверла положение и фиксируется;
устройство осуществляет вращение вследствие кручения рукояти;
отмечается угол;
инструмент переворачивается на 90 градусов, после чего обрабатывается вторая половина.

Особенности заточки сверл самодельными агрегатами

Работа с самодельными приспособлениями для заточки сверл подразумевает соблюдение требований, уберегающих людей от травмирования, а инструмент — от разрушения.

Затачивать сверла по металлу следует так, чтобы плечи были равными. Это позволит обеспечить ровное, аккуратное вхождение инструмента в устройство и оптимальную обработку. Только в этом случае его можно будет использовать для сверления отверстий.

Перед тем, как включить прибор, удостоверьтесь в том, что точильный круг хорошо зафиксирован на шкиве электрического двигателя.

На первом этапе производства работ следует использовать точильный диск с крупнозернистым абразивом. После того, как на сверле начнут появляться заусенцы, его следует сменить на другой, более деликатный.

При проведении работ нужно придерживаться заданного угла. Абразивный диск должен вращаться строго по направлению лезвия. Без этого произвести заточку не удастся.

Кроме того, следует наблюдать за тем, чтобы инструмент не перегревался при заточке. Избежать этого можно периодическими остановками во время производства работ. Опускать сверло в холодную воду с целью охлаждения нельзя — металл утратит свои прочностные характеристики.

Восстановление посредством дрели

Производители оборудования реализуют огромное количество насадок и приставок, превращающих любую электродрель в агрегаты другого функционала. В число таких насадок входят и приспособы для заточки сверл, возвращающие им работоспособное состояние даже в том случае, если под рукой не классического заточного станка. Естественно, подобные приспособления не могут полностью заменить указанное оборудование, однако восстановить геометрию они вполне способны.

Конструктивно насадки на дрели для заточки сверл, представляют собой корпус из пластика, внутри которого находится вращающийся абразивный диск с рабочей поверхностью, обладающей формой, обеспечивающей формирование нужного угла заточки. Вращение обеспечивается дрелью, соединенной с насадкой посредством муфтового соединения.

Подавляющее большинство подобных насадок для заточки сверл оборудуются крышечкой, надеваемой на корпус с торца с отверстиями различного диаметра, что позволяет затачивать инструмент разного размера. Сверла вставляются в отверстия так, чтобы соприкосновение с поверхностью абразива происходило в одном положении.

Работы производятся следующим образом:

затачиваемое изделие вставляется в отверстие, подходящее ему по размеру;
включается дрель, что приводит к вращению точильный диск и заточку;
инструмент поворачивается в насадке на 180 градусов, и цикл повторяется (точится вторая часть режущей кромки).

Перечисленные действия повторяются несколько раз до тех пор, пока режущая часть инструмента не приобретет требуемую конфигурацию. Заточенное изделие вставляют в оборудование для сверления.

Приспособление для заточки сверл: виды, правила заточки

Эффективность и точность работ определяются состоянием применяемых инструментов. Это актуально для сверления и специализированного инструмента — сверла. Его функциональность определяется заточкой. Ввиду трения наконечник подвергаются нагреву и износу. Поэтому для поддержания функциональности необходимо периодически восстанавливать геометрию. Для этого применяется приспособление для заточки сверл. Далее приведены их варианты и особенности.

Принципы заточки сверл

Данные работы осуществляют в соответствии с правилами и с использованием соответствующего оборудования. Однако опытные специалисты способны восстанавливать остроту на точильных станках при ручном удерживании инструмента. Такие работы требуют большого опыта, иначе сверло легко испортить.

Существует ряд правил заточки:

Острие следует обрабатывать наждаком до 2-3 с за подход. Это обусловлено «отпусканием» металла, состоящем в потери твердости ввиду потери закалки, при более длительном воздействии вследствие нагрева. Свидетельством данного процесса является присутствие температурных побежалостей на кромке.
В процессе механической заточки следует направить кромку навстречу вращению наждака.
Основные принципы заточки определяются размерами и конфигурацией инструмента. Так, сверла диаметром до 4 мм следует удерживать неподвижно при каждом подходе. Для спиралевидных вариантов осуществляется заточка лишь задней поверхности.
Угол заточки определяется типом целевого материала. Иногда одно приспособление перетачивают в зависимости от целевых материалов.

Частота заточки определяется типом сверла. Так, специализированные модели для древесины, в том числе перьевые, не точат в бытовых условиях. К тому же они медленно затупляются. Это актуально и для твердосплавных инструментов. Победитовые варианты, рассчитанные на бетон, вообще не восстанавливают. Таким образом, наиболее часто затачивают спиральные сверла по металлу.

Последние отличаются небольшой кромкой, интенсивно нагревающейся от трения ввиду малой площади рассеивания. Перегрев ведет к затуплению. К признакам этого относят скрип, быстрый нагрев приспособления без продвижения вглубь, отходы в виде опилок, а не завитой стружки.

Применение затупившегося сверла ведет к потере эффективности и ускоренному износу инструмента.

Инструменты

Для заточки используется два типа приспособлений: насадки либо упоры универсального назначения и узкоспециализированные устройства.

К простейшим приспособлениям относят ручной держатель. Данный инструмент служит только для удержания предмета в конкретном положении. Контроль заточки осуществляется визуально. Для этого применяется произвольный ориентир. Следовательно, для работ с данным приспособлением требуется опыт. К его достоинствам относят простоту, компактность, низкую стоимость. Основные недостатки состоят в низкой точности обработки и повышенных требованиях к навыкам исполнителя.

Упор для электрического точила представляет собой универсальное приспособление, служащее для фиксации инструментов и не рассчитанное конкретно на сверло. Многие модели имеют регулировку угла наклона и оснащены шкалой разметки. Это определяет лучшую точность работ, чем с ручным держателем, однако и в данном случае большое значение имеют навыки исполнителя. К тому же существуют более совершенные и универсальные варианты с дополнительной регулировкой высоты и рассчитанные на монтаж детали на верстак вместо корпуса наждака. Такие упоры совместимы с любыми электроточилами и позволяют обрабатывать фрезы, стамески, ножи, отвертки и др.

Полупрофессиональные направляющие для разных сверл представляют собой более совершенные инструменты в сравнении с рассмотренными выше. Они обеспечивают надежную фиксацию всех линейных параметров с выставлением значений по разметке и высокоточный контроль заточки (до мкм). Монтаж приспособления в желобе исключает его смещение или проворот. Предполагается линейное перемещение, контролируемое ограничительным упором либо исполнителем, и движение кромки по дуге. Данные приспособления обеспечивают хорошее качество заточки. Однако необходимы профессиональные навыки, т. к. для правильной обработки требуется учитывать тип сверла. Ввиду отсутствия автоматики направляющие относят к профессиональным приспособлениям. Однако существуют и полуавтоматические варианты направляющих, оснащенные точильной установкой. Они исключают необходимость установки упора на верстак и смены дисков.

Следует отметить, что все рассмотренные выше приспособления рассчитаны на стандартные электроточила. Ввиду этого предварительно следует установить наждачный диск.

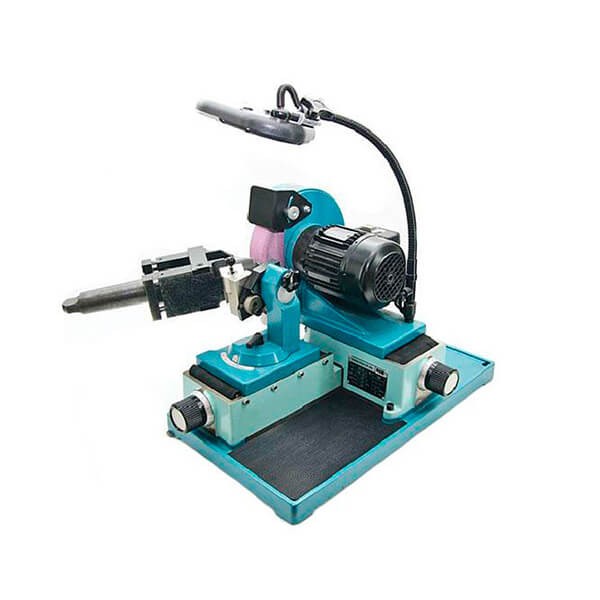

Электро-машинки для заточки рассчитаны на восстановление спиральных сверл. То есть это узкоспециализированные приспособления. Основным их достоинством считают простоту применения, исключающую необходимость наличия специальных навыков и опыта пользователя. Это обусловлено автоматизацией устройства. Исполнителю нужно только поместить сверло в отверстие с учетом его диаметра. Это же исключает возможность ошибок, обеспечивая точность. Однако для большинства вариантов данных приспособлений отсутствуют настройки. Ввиду этого они более актуальны для бытового применения. Некоторые модели оснащены насадкой для ножниц и ножей. Существуют профессиональные варианты, предусматривающие возможность контроля оператором заточки. В рассматриваемых моделях сверло монтируется в индивидуальном картридже вместо общей обоймы. Они оснащены настройками угла заточки, глубины снятия материала, метода обработки кромки.

Еще один простой вариант для бытовых условий представлен насадками для заточки сверл. Насадка на дрель для заточки сверл включает кожух с наждаком внутри.

В промышленных условиях при интенсивном применении сверлильных станков приходится постоянно восстанавливать их рабочие элементы. Для этого служат стойки, представленные профессиональными стендами с заточными приспособлениями для различных вариантов. Они универсальны и высокопроизводительны, но весьма дороги.

Независимо от вида приспособления, которым пользуются для заточки сверла, контроль точности осуществляют с использованием шаблона. Он позволяет определить точность углов режущей части.

Самодельные приспособления

Существует обширный перечень приспособлений для заточки приведенных выше типов. К тому же в целях экономии некоторые пользователи создают простейшие самодельные варианты. Также бывают самодельные шаблоны для проверки заточки сверл.

Наиболее простыми приспособлениями для заточки являются втулки.

Эти инструменты с соответствующим поперечному размеру наконечника внутренним диаметром жестко монтируют на основании под конкретным углом. Необходима полная фиксация сверла ввиду того, что минимальные колебания на 1-2° приводят к значительному снижению точности заточки.

Нередко самоделки оснащают приспособлениями для надежного удержания сверла. В простейшем случае они представлены брусками с отверстиями, соответствующими размерам целевых наконечников. Более сложный вариант – обойма алюминиевых либо медных трубок.

Также важным элементом конструкции самодельного приспособления для заточки является подручник. Он выполняет функцию упора для обрабатываемой детали и обеспечивает надежную его фиксацию и точное движение относительно наждака.

Простейшие заточки для сверл представлены треугольными брусками с определенным углом, в основании которых проделаны отверстия для приспособлений, соответствующие их диаметру. Такие самодельные инструменты были весьма популярны несколько десятилетий назад в отсутствии обширного перечня фирменного оборудования на рынке.

Существуют приспособления для обеспечения правильного угла заточки из гайки. Прежде всего, выбирают гайку, диаметр которой определяют целевым диаметром сверла. По предварительно сделанной разметке штангенциркулем вырезают два пропила. К первой гайке приваривают меньшую, разместив внутри гайки большого диаметра шайбу. В маленькую гайку закручивают болт. Для заточки инструмент помещают в пропил и зажимают болтом.

Домашние станки

Возможно создать и более сложное приспособление для заточки сверл своими руками, представленное станком. Встречаются чертежи разных исполнений. При понимании принципа функционирования такого механизма ясно как сделать собственную конструкцию.

В виде основы для создания станка для заточки сверл своими руками подойдет серийное приспособление. При оснащении его дополнительными элементами учитывают ряд правил.

Во-первых, требуется совпадение осей подручника и круга. При этом они должны располагаться в разных горизонтальных плоскостях, а для оси подручника требуется нахождение ниже оси наждака.
Во-вторых, требуется прочно зафиксировать все конструктивные элементы.
В-третьих, предусматривают для станка ручной и полуавтоматический режимы.
В-четвертых, обеспечивают для подручника возможность размещения предмета под любым углом.

Для создания станков используют общедоступные материалы и компоненты. Из инструментов используются сварочный аппарат и болгарку.

Конструктивные элементы изготавливают из листового металла.

В случае создания станка с нуля следует подобрать двигатель. Для мини станка, для деталей диаметром до 20 мм, достаточно электромотора мощностью 0,5-0,8 кВт. К тому же подойдут и старые малооборотистые двигатели. Высокие обороты актуальны только для твердосплавных моделей, которые затачивают редко. Для обычных вариантов они наоборот могут вызвать перегрев.

Для создания качающегося упора, обеспечивающего полуавтоматический режим работы, применяют петлевое соединение. Путем подбора кронштейна, трубки и болта необходимо обеспечить отсутствие люфтов. Так можно изготовить подставку с двумя степенями свободы.

Для регулировки угла заточки обеспечивают вращение площадки, служащей для фиксации инструмента. Колеблющийся подручник обеспечивает артикуляцию.

Подручник закрепляют на корпусе с применением металлической «щеки». Направляющую с предварительно проделанным треугольным пазом на опорной пластине монтируют винтовым соединением.

Важно выбрать правильный точильный круг. Для весьма распространены приспособления из карбида натрия, подходящие для обработки быстрорежущей стали, служащей для производства значительной части сверл. Их обозначают маркировкой 64С и зеленой окраской. Зернистость для данных кругов составляет от 8 до 16 Н. Они склонны к нагреву, поэтому продолжительное непрерывное взаимодействие с приспособлением. Помимо этого, инструмент регулярно приходится обрабатывать раствором соды.

Благодаря возможности поворота на 90° на станках возможно осуществлять заточку сверл разными методами. Расположение опорной пластины (верхней ее поверхности) над осью круга обеспечивает хорошую обработку задней поверхности. Путем фиксации качающейся пластины станок приспосабливают к заточке твердосплавных моделей.

Деталь размещают в канавке со свободным продольным перемещением, но постоянным углом заточки, располагая кромкой параллельно направляющей пластине. По завершении настройки положения осуществляют подачу к наждаку. Обработка осуществляется сверху вниз.

Для создания инструментов для заточки сверл своими руками существуют чертежи и в целом, и отдельных конструктивных узлов.

Требуется обеспечить полную фиксацию инструмента относительно собственной оси. При минимальном провороте придется переделывать заточку.

По завершении работ проверяют геометрию приспособления после его остывания с учетом того, что допустимо различие по длине кромок между собой до десятых долей мм. Это особо касается приспособлений малого диаметра. Однако для станков это необязательно ввиду высокой точности.

Различная длина кромок при симметричности и верных углах объясняется смещенным центром заточки относительно оси приспособления. Такой инструмент будет плохо попадать в отверстие и создавать биение, которое может повлечь поломку инструмента.

После заточки могут получиться несимметричные кромки при верной центровке. С поверхностью будет взаимодействовать одна из них, вследствие чего понизится эффективность. Также это повлечет интенсивный нагрев приспособления, ведущего к отпуску материала. Поэтому получится отверстие шире диаметра сверла.

Как сделать приспособление для заточки сверл своими руками

Особенности заточки сверла

Основными правилами, обеспечивающим качественную заточку являются:

за один проход необходимо снимать незначительный слой металла;
в процессе выполнения работы выполняется неоднократное охлаждение сверла в водном или водно-содовом растворе;
скорость вращения наждачного круга должна быть минимально возможной;
сверло, во время заточки, не должно перегреваться;
в процессе выполнения работы сверло направляется против движения абразивного круга.

задней поверхности;
перемычки;
уголкам;
фаске;
передней поверхности.

Вид заточки	Диаметр	Назначение и характеристики угла заточки
Одинарная нормальная – «Н»	до 12,0 мм	Для универсального применения. Угол– в соответствии с обрабатываемым материалом.
Одинарная с подточкой перемычки – «НП»	до 12,0 мм	Для обработки стального литья. Угол– 115-120°.
Одинарная с подточкой перемычки и ленточки – «НПЛ»	свыше 12,0 мм	Для стали и стального литья, а также чугуна. Угол– 115-120°.
Двойная с подточкой перемычки – «ДП»	свыше 12,0 мм	Для стали и чугуна с неснятой коркой. Заточка выполняется под двумя углами: 116-118° и 70-75°.
Двойная с подточкой перемычки и ленточки – «ДПЛ»	свыше 12,0 мм	Для универсального использования. Угол– в соответствии с обрабатываемым материалом.
По методу Жирова	свыше 12,0 мм	Используется при обработке хрупких материалов. Основной угол заточки – 118*, дополнительные – 70° и 55°.

Как изготовить станок своими руками

Основные требования к специальным приспособлениям, обеспечивающих качественное выполнение работ:

Ось приспособления должна совпадать с осью вращения абразивного круга. Она может быть с ней в одной горизонтальной плоскости или быть несколько выше нее.
Используемое оборудование и приспособления должны быть надежно закреплены.
Конструкция приспособления должна давать возможность выполнять заточку сверла под различными углами, в зависимости от потребности пользователя.

Для изготовления одного из вариантов подобных устройств понадобится:

Ручной слесарный инструмент, углошлифовальная машинка («болгарка»), сварочный аппарат.
Листовая сталь толщиной 3,0 – 4,0 мм, а также стальная трубка небольшого диаметра, имеющаяся в наличии.

Листовая сталь

Работы по изготовлению станка выполняются в следующей последовательности:

Используемый точильный станок (№5 на схеме) прочно закрепляется на выбранной поверхности.
Из полосовой стали изготавливается площадка (№1 на схеме), на которой будет закрепляться сверло (№3 на схеме).
Форма площадки может быть произвольной, единственное условие – в месте расположения сверла посредством «болгарки» делается канавка.
На площадке просверливаются отверстия (№6 на схеме), служащие для закрепления крепежной пластины (№2 на схеме), а также отверстия, обеспечивающие соединение приспособления к точильному станку (на схеме не указаны).
Форма и размер крепежной пластины могут быть произвольными.
Из металлической трубки и полосовой стали изготавливается узел крепления к основанию точильного агрегата. Наличие трубки позволяет обеспечить перемещение приспособления в вертикальной плоскости – появляется возможность изменять угол заточки сверла.
Узел крепления приспособления для заточки к корпусу точильного станка зависит от вида и устройства блока защиты наждачного круга (№4 на схеме), а также наличия упора (площадки) конкретного наждачного агрегата.
При желании узел крепления может быть оборудован дополнительными элементами, обеспечивающими колебательное движение приспособления в горизонтальной плоскости, что позволит обеспечить требуемую артикуляцию в процессе выполнения работ.
После того, как все элементы приспособления собраны, оно крепится к упору (кожуху) точильного станка и проверяется работоспособность изготовленного приспособления.

Несколько рекомендаций по выбору наждачных кругов

Наждачные круги

Основные требования к наждачным кругам:

Марка электрокорунда – 24А, 25А, 91А и 92А.
Зернистость – 25-40.
Твердость – М3-СМ2

Приспособление для заточки сверл может быть выполнено и в ином, отличном от предложенного варианта исполнении – как более простой, так и сложной конструкции. Вид такого приспособления определяется его потребностью и умения пользователя изготавливать оснастку своими руками.

Различные варианты приспособ для заточки сверл: tvin270584 — LiveJournal

Ничто в нашем мире не вечно.

Любая полезная вещь с течением времени приходит в негодность, особенно если она используется для резки чего-то или сверления. Именно так, сверла – тупятся, об этом знает каждый хозяин. Но что делать в такой ситуации? Не выбрасывать же драгоценный инструмент. В этой статье мастер сантехник расскажет как сделать приспособление для заточки сверл, реализуемое в условиях любого гаража или мастерской.

Зачем нужна заточка сверла

Особенно актуальным приспособление, предназначенное для заточки сверл, является в тех случаях, когда этими инструментами приходится часто работать по металлу, в результате чего они быстро изнашиваются и требуют регулярного восстановления. При обработке древесины используемое для этих целей сверло практически не изнашивается, соответственно, требует минимального внимания к параметрам своей заточки. Для сверл, режущая часть которых оснащена твердосплавными пластинами, такое приспособление тоже не особенно значимо, так как они практически не подвергаются переточке и используются мастерами до полного износа или поломки.

Многие опытные специалисты вообще не применяют приспособления для заточки, полностью полагаясь на свой опыт и глазомер. Однако, как показывает практика, в таких случаях лучше все же использовать устройства, позволяющие механизировать данный процесс. Это обеспечит максимальную точность и требуемое качество результата.

На современном рынке предлагается множество приспособлений для заточки сверл, позволяющих быстро, качественно и точно восстановить геометрию режущего инструмента даже в том случае, если вы не имеете опыта выполнения подобных процедур. Между тем можно не тратить деньги на приобретение таких приспособлений, а изготовить простейший станок для заточки сверл своими руками.

Варианты изготовления

На каком бы приспособлении или станке ни выполнялась заточка сверла по металлу, ее качество необходимо контролировать. Для этого используется специальный шаблон, который также может быть серийным или изготовленным своими руками. Этот шаблон необходим прежде всего для контроля точности углов режущей части, которые формируются в процессе заточки сверла. Инструменты, используемые для работ с различными материалами, отличаются друг от друга в том числе величинами таких углов. Узнать точные значения последних можно из справочной таблицы.

Углы заточек сверл

Работая с разными материалами и зная величины углов режущей части сверл для таких материалов, можно изготовить сразу несколько шаблонов и использовать их для контроля правильности заточки одного и того же сверла, выступающего в данном случае в роли универсального инструмента.

В качестве простейшей приспособы для заточки сверл можно применять втулку с внутренним диаметром, соответствующим поперечному размеру сверла, жестко закрепленную на надежном основании под определенным углом. Подбирая втулку для такого приспособления, необходимо следить за тем, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла. Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже 1–2° отклонения его оси от требуемого значения может серьезно снизить качество и точность выполняемой заточки.

Самодельное приспособление для заточки сверл лучше сразу оснастить обоймой из медных или алюминиевых трубок, внутренние диаметры которых соответствуют типовым размерам чаще всего используемых вами сверл. Можно поступить проще и дополнить такое приспособление, применяемое для заточки сверл, деревянным бруском. В бруске надо просверлить отверстия, соответствующие размерам инструментов различного диаметра. Важнейшим элементом конструкции такого приспособления является подручник, который одновременно решает несколько важных задач:

Обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности точильного круга;

Выступает в качестве надежного упора для обрабатываемого инструмента.

Схема простейшего приспособления из деревянного бруска

Подобным приспособлением на основе дубового бруска с отверстиями разного диаметра пользовались еще наши деды, которые с его помощью выполняли качественную и точную заточку сверл. Основная задача, которую должен решать самодельный станок или приспособление, используемые для заточки сверл, – правильно ориентировать режущую часть обрабатываемого сверла по отношению к рабочей поверхности точильного круга.

Видео

В сюжете – Простая и эффективная заточка сверл

Чтобы изготовить самодельный станок для заточки сверл, можно использовать различные конструктивные исполнения подобных приспособлений. Соответствующие чертежи несложно найти в интернете. Более того, если понять принцип работы такого устройства, то свой заточный станок можно изготовить и по собственной конструкции.

Довольно серьезное приспособление, обеспечивающее хорошую точность заточки

Чертежи деталей приспособления

Промопора

Полностью статья выложена на источнике.

.. https://santekhnik-moskva.blogspot.com/2019/09/prisposobleniye-dlya-zatochki-sverl.html

Drill Doctor – DD750x-W 750X Точилка для сверл серый / черный –

Обновление:

1. 750X у меня уже пару лет. Мои первые впечатления от машины остались в основном такими же, за одним исключением. Новый алмазный круг довольно грубый. Это основная причина такой грубой заточки сверла. Со временем острые углы на искусственных алмазах стираются, и тогда вы получаете прилично заточенные сверла.
2. Точность варьируется: через 2 года можно подумать, что я никогда не заточу сверло неправильно, но это все равно случается, и не из-за того, что я ошибаюсь.Иногда результаты не соответствуют друг другу, и мне приходится переточить сверло, чтобы получить хорошую режущую кромку.
3. Настройка угла сверления постоянно меняется. Я установил его на 118 градусов, и со временем он постепенно переместится на 135 градусов. Стопорный винт довольно тугой и затягивается плоскогубцами. GRRR!
4. Никогда не используйте точку разделения … это просто фигня!

Я только что получил свой 750X сегодня, поэтому я пишу этот обзор, просмотрев пару обучающих видео, а затем взяв несколько действительно разрушенных битов и затачив их.Это, очевидно, впечатление новичка, но тогда я новичок в этой машине, но не в точной обработке.

Я начал с биты с разбитым резаком. Режущих поверхностей не было. Я подумал, что не смогу сделать хуже … и не стал. Я посмотрел видео и с первой попытки заточил биту менее чем за 3 минуты. Первый раз на этапе шлифования у меня осталось много разрушенных канавок, поэтому я начал процесс резки снова, а затем еще дважды, чтобы наконец снова вернуться к хорошему металлу.Бита теперь намного короче, если учесть, что наконечник был отломан, а затем заточен 4 раза, но снова режет твердую сталь. Я тоже разделяю точку зрения. Затем я посмотрел на поверхность земли под 30-кратной лупой. УГГ! Нет ничего лучше, чем бит массового производства. Я попробовал очень легкие движения по шлифовальному кругу, и это тоже не сделало шлифованные поверхности чище.

Патронный механизм подходит, но когда вы вставляете его в режущее отверстие, ничто не удерживает сверло на алмазном круге. Вы держите его на месте напротив этого столба.Стойка должна иметь опору, а патрон должен фиксироваться на месте, чтобы давление и положение резания поддерживалось машиной, а не моей рукой. Меня не впечатлило, насколько легко я мог испортить процесс шлифования, приложив слишком много усилий или раскачивая патрон вперед и назад.

Точка разделения не очень хорошая. У меня есть биты размером до 1/8 дюйма с хорошими точками разделения. Возможно, я неправильно настроил … пока не знаю, но бит 1/8 дюйма вообще не получил точки разделения. Произошло только то, что края флейт были сточены.У более крупных долот есть точки разделения, но они не такие точные, как остальные долота в наборе сверл. Я не ожидал точки разделения с нулевым зазором между канавками, как остальные мои насадки, но все же что-то близкое … менее 1/16 дюйма в поперечнике было бы приемлемо. Я имею в виду точку разделения суб-номинала. Этот бит был скучным, но точка разделения была все еще нетронутой. Я намеренно заточил его за пределы заводской точки разделения, чтобы показать разделение суб-номинала, выполненное этой машиной.Он даже не обточил обе стороны равномерно на этой коронке 3/16 дюйма.

Точность на этой машине не очень хорошая. Как я сказал в моем заголовке … лучше, чем тупая коронка. то, за что вы платите. Я буду продолжать возиться с этим. Я уже купил круг зернистостью 220. Может быть, это сделает конечный продукт лучше. У меня много тупых бит, и круг зернистостью 220 тоже может кое-кому помочь. Я Пока меня это не впечатлило, но это определенно лучше, чем тупые или разрушенные биты.Для кого-то в вашем домашнем гараже или просто для тех, кто хочет снова разрезать биты и НЕ ищет точные шлифованные биты…это разумно потраченные 140 долларов. Если вам нужна точная точилка для бит, рассчитывайте потратить больше денег и купить что-нибудь получше.

Точилка для сверл

, 118 или 135 градусов – точилки для буровых коронок

Описание продукта

С легкостью затачивайте весь спектр коронок, включая насадки и сверла, используемые при сверлении закаленных металлов, с помощью Drill Doctor Drill Sharpener DD500X со сменным алмазным шлифовальным кругом. Включает в себя регулируемое выравнивание, позволяющее легко регулировать углы долота и рельефа, а также удобно создавать точки разделения из стандартных точек для более быстрого проникновения и меньшего перемещения бурового долота.Предназначен для заточки бит от 3/32 “до 1/2” и идеально подходит для заточки бит из быстрорежущей стали, кирпичной кладки, твердосплавных битов и бит с оловянным покрытием.

Amazon.com

Сделайте работу быстрее и проще, сэкономив при этом деньги, затачивая затупившиеся или сломанные сверла с помощью устройства для заточки сверл Drill Doctor 500X от 3/32 до 1/2 дюйма. Эта простая в использовании система упрощает сохранение острой, идеально изогнутой режущей кромки на битах, которые вы часто используете, и ее даже можно использовать для того, чтобы вернуть лезвие на сломанные биты.

Инструменты Sharp работают лучше и безопаснее в использовании
Независимо от того, являетесь ли вы профессиональным торговцем или серьезным любителем, вы знаете, что тупое сверло означает, что работа занимает больше времени. Кроме того, затупившиеся биты могут привести к снижению качества работы, повреждению рабочих материалов и сокращению срока службы сверла. Но в отличие от относительно простой задачи заточки плоских лезвий, заточка сверл вручную может быть сложной и обременительной задачей. Именно поэтому интуитивно понятная и простая в использовании точилка Drill Doctor так удобна.

Три простых шага для обеспечения остроты и эффективности сверл
С Drill Doctor 500X вы просто выравниваете сверло, устанавливая его до упора и фиксируя на месте. Чтобы заточить сверло, вы поворачиваете патрон на четное количество полуоборотов, в зависимости от размера вашей биты. Когда вы затачиваете, длинные губки удерживают насадку точно на месте, а направляющие предотвращают скручивание губок при работе с мелкими коронками. Эта надежная система центровки гарантирует, что вы сохраните точную геометрию долота и не повредите целостность ваших инструментов.

После заточки сверла Drill Doctor 500X дает вам возможность изготовить уникальное сверло BACK-CUT с выпуклым острием, которое придает вашему сверлу очень узкое острие долота, что ускоряет его проникновение и снижает вероятность его блуждания по скважине. материал, в котором вы сверляете.

Кроме того, порт разделения долота имеет конструкцию “Push to Stop”, которая предотвращает чрезмерное разделение долота.

Разработан для универсальности и гибкости
Один и тот же патрон можно использовать для заточки сверл популярных размеров от 3/32 до 1/2 дюйма, будь то биты английского, метрического или буквенного калибра.Drill Doctor 500X затачивает самые разные типы сверл: из быстрорежущей стали, карбида, кобальта, с покрытием TiN, по камню и биты с разрезным острием для работы с металлом.

Профессиональный дизайн и конструкция для долговечности
Для дополнительной прочности Drill Doctor 500X оснащен металлическим разъемом для отверстий и угловым челноком для литья под давлением. Инструмент основан на двигателе с постоянными магнитами, который выдает постоянную мощность независимо от скорости или нагрузки.

Drill Doctor 500X также опирается на промышленный алмазный заточный круг, который не меняет форму со временем, и отличный дизайн, который означает, что биты не нагреваются и не теряют закалку, когда вы их затачиваете.Это колесо, рассчитанное примерно на 200 заточек, пользователю легко заменить.

На Drill Doctor предоставляется трехлетняя гарантия производителя.

Комплектация
Точилка для сверл, руководство пользователя и DVD с инструкциями.

От производителя

Устройство для заточки сверл, которое затачивает весь спектр сверл, включая насадки с разделителями, и долота 135 градусов, используемые при сверлении закаленных материалов.

Подробнее
Сравнить Точилки для сверл – DAREX
Модель
XT-3000 АВТО XPS-16 +
Использование
Heavy Duty, High Capacity
Высокая производительность
Идеально подходит для
Все характеристики и точность ручного XT с повышенной эффективностью и повторяемостью благодаря автоматизации для цехов с большими объемами производства и износом инструмента.
Производственные мощности, требующие точности и эффективности полностью автоматизированного устройства для заточки сверл с очень высокими допусками, а также способности переточки и затачивания сложной геометрии на твердосплавных сверлах.
Мощность измельчения
3–21 мм (1/8 ”–13/16”)
1/8 ”–5/8” (3–16 мм)
Углы заточенные
118 ° –150 °
90 ° –150 °
Заточка стилей угловых точек
Стандартная коническая и разделительная точка
Стандартный конический, 4-гранный, стандартный и радиусный разделитель
Размеры
20 дюймов x 20 дюймов x 16 дюймов (51 x 51 x 41 см)
26 дюймов x 22 дюйма x 12 дюймов (66 x 56 x 30 дюймов)5 см)
Заточное колесо в комплекте
Боразон (CBN) для HSS и кобальта
Боразон (CBN) для HSS и кобальта
Система удаления песка
Дополнительно
Стандартный
Дополнительные аксессуары
• Заточный круг из CBN с зернистостью 180
• Шлифовальный круг из CBN с зернистостью 100
• Алмазный шлифовальный круг с зернистостью 180
• Алмазный шлифовальный круг с зернистостью 260
• Большая насадка для сверления (21-30 мм)
• Левый патрон (3-12 мм)
• Левосторонний патрон (12-21 мм)
• Патрон с коническим / обычным диаметром хвостовика
• Зенковка
• Крепление для штифта
• Приставка для ступенчатого сверла
• Крышка станка
• Вакуум
• Набор мини-цанговых патронов ER 11
• Алмазный круг с зернистостью 260
• Алмазный круг с зернистостью 320
• Крышка станка
• Хонинговальная щетка из карбида кремния 120 грит
• Алмазная хонинговальная щетка с зернистостью 240
• Алмазная хонинговальная щетка с зернистостью 320
Гарантия
1 год
1 год
Challenge Точилка для полых сверл и приспособление для удаления стружки

Двухкомпонентный инструмент, который затачивает и удаляет стружку из полых сверл.
Двухкомпонентный инструмент, который одновременно затачивает и удаляет стружку из полых сверл
Обычная цена
135 долларов.00
Цена продажи
135,00 долларов США
Цена за единицу
/ за
Защищенная и безопасная касса:
Простой в использовании инструмент из двух частей, который затачивает и удаляет стружку из полых сверл.
Название производителя Challenge
Гарантия

Вес в упаковке 2,0000
Транспортная высота N / A
Поисковые запросы Challengerdrillbitsharpener, Challengerdrillsharpener, chipremover, challengechipremover, hollowdrillbit, Drillsharpener, сверло точилка
Точилка для полых сверл и приспособление для удаления стружки Challenge
Точилка для полых сверл и приспособление для удаления стружки Challenge
Обычная цена
135 долларов.00
Цена продажи
135,00 долларов США
Цена за единицу
/ за
Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства
Набор сверл Tormek T8
Набор сверл Tormek T8 включает шлифовальный / точильный станок с водяным охлаждением T8 и насадку для заточки сверл TOR-DBS22.Восстановите затупившиеся или сломанные сверла до идеальной формы резания с непревзойденной точностью, которую может обеспечить только Tormek. Сэкономьте 37,00 $ по сравнению с индивидуальной ценой.
Точилка Tormek T8 имеет множество подражателей, но для тех, кто понимает качество и универсальность этой точилки, нет замены. Качество этой точилки заложено в дизайн, а 7-летняя гарантия производителя свидетельствует о его долгосрочном стремлении к качеству. Мы не питаем иллюзий, что это недорогая точилка, владение Tormek – это долгосрочное обязательство по приобретению острых инструментов и ножей.
Ключевое слово при заточке методики Tormek – повторяемость. Инструменты направляются в виде приспособлений, и при каждой заточке вы удаляете лишь незначительную долю стали, что делает ее быстрой. Дополнительным преимуществом является то, что ваши инструменты служат дольше. Вы можете придать инструменту необходимую форму. Даже такие сложные формы, как выемки для точения ногтей, выемки для ложки и овальные косые долота с закругленным краем, легко затачиваются. После того, как форма будет создана, вы можете увеличить резкость менее чем за минуту.
Медленный точильный камень с водяным охлаждением соответствует законам физики стального инструмента – лезвие не перегревается и не теряет твердость. Вы завершаете процесс заточки на шлифовальном круге для кожи, который позволяет отполировать кромку до бритвенной остроты. Кроме того, отсутствует шлифовальная пыль, загрязняющая воздух. Частицы стали попадают в поддон для воды. Метод Тормека безопасен. На малых оборотах можно полностью контролировать заточку.
Покупка Tormek – это надежное вложение в качество и производительность.Сделано в Швеции.
T8 Технические характеристики:
Корпус Цинковое литье, рама, опора двигателя и внутреннее ведущее колесо
с боковинами из АБС-пластика
Шлифовальный камень 250 × 50 мм (10 “× 2”)
Шлифовальный круг для кожи 220 × 31 мм (8 5/8 дюйма × 1 7/32 дюйма)
Индикатор диаметра камня Есть
Главный вал, гайка и шайба
из нержавеющей стали Есть
Ручка для переноски Есть
Быстроразъемное соединение для
хонинговальный круг Есть
Хонингование с помощью SE-77
Приспособление Square Edge на шлифовальном круге для кожи Есть
Двигатель 115 В 1 ~ 60 Гц 200 Вт (входная)
Моторный режим Непрерывный
Скорость движения 90 об / мин
Ширина
Глубина
Высота 270 мм (10 5/8 “)
270 мм (10 5/8 “)
330 мм (13 дюймов)
Вес безупаковка 32,6 фунта
Поставляется с
– Стандартный точильный камень SG-250
– Хонинговальный диск для кожи LA-220
– Шаблон для квадратных кромок SE-77
– AngleMaster WM-200
– Хонинговальный состав ПА-70
– Кожаное масло для колес
– Справочник
– Тормек DVD
– Инструмент для правки TT-50
– Грейдер для камня SP-650
– Кювета T8
– Поднос для хранения T8-00
Да
Да
Да
Да
Да
Да
Да
Да
Да
Да
Да
Да
Дополнительные точильные камни
– Blackstone Silicon SB-250
; – Японский Waterstone SJ-250
– Крупнозернистый алмаз DC-250
– Прекрасный алмаз DF-250
-Сверхтонкий алмаз DE-250
Да, дополнительно (просмотр)
Да, дополнительно (просмотр)
Да, дополнительно (просмотр)
Да, дополнительно (просмотр)
Да, дополнительно (просмотр)
Гарантия 5 лет + еще 3 при регистрации – включает коммерческое использование
Включает
Приставка для заточки сверл
С DBS-22 теперь вы можете затачивать сверла с высочайшей точностью.Оптимальные углы при вершине и зазоре могут быть установлены в соответствии с каждым требованием сверления. Восстановите изношенные или сломанные сверла до идеальной формы.
В. В чем разница между T8 и T7?
A. В T8 есть несколько нововведений от T7. См. Подробности в нашей таблице Tormek T8 и T7 Сравнение .
В. В чем разница между T4 и T8?
A. Все хотят знать, какую модель им стоит приобрести.Эта таблица делает сравнение между T4 и T8 очень четким. Сравнение Tormek T8 и T4
Точилка для сверл: идея праздничного подарка для машинистов
Я подумал, что должен упомянуть несколько идей праздничных подарков для машинистов. Вы знаете, такого рода вещи, когда вы можете просто отправить статью по электронной почте своей второй половинке, и, если вы были вежливы, может быть, одна появится.
Немного подумав, я решил, что действительно хорошим подарком для машиниста будет точилка для сверл, такая как Drill Doctor.Благодаря своему бренду Drill Doctor и их промышленному бренду для более профессиональных машинистов, Darex, похоже, владеет рынком точилок для сверл. Есть и другие, но я буду придерживаться их в этой статье в интересах краткости и придерживаться модели, которую использовал.
У меня есть Drill Doctor модели 750X. Они продаются по цене порядка 197 долларов, но могут быть проданы. Я дошел до того места, где в последнее время всегда ищу на Amazon, прежде чем что-либо покупать, просто чтобы понять, какова приличная цена.Вы будете удивлены тому, что они сейчас перечисляют. Затем я проверяю свои обычные источники, чтобы узнать, могут ли они сделать лучше. Пока я пишу это, у Amazon есть листинг для 750X по цене 125,99 доллара, что является довольно приличной экономией. Хотя он указан на Amazon, он исходит от самих Drill Doctor и включает в себя бесплатный карманный нож. Как ты ошибаешься с этим? Мораль: всегда проверяйте Amazon на всякий случай.
Почему мне нравится Drill Doctor и почему я могу порекомендовать его в подарок?
Одна вещь, которую вы очень быстро поймете, купив станок для заточки сверл, – насколько они удобны.Когда я достаю спиральное сверло из указателя сверла, я всегда быстро смотрю на него, чтобы убедиться, не затупилось ли оно. Если это так, я вставляю его в Drill Doctor, который остается постоянно настроенным и готовым к работе в моем магазине, и довольно скоро у меня есть недавно заточенное сверло. Drill Doctor позволяет мне выбрать, какой угол при вершине я бы хотел (и наше программное обеспечение G-Wizard Calculator подскажет вам, какой угол при вершине лучше всего подходит для вашего материала), и я выберу желаемый угол, если я собираюсь резать что-нибудь особенно сложное, например нержавеющая сталь.Наконец, эта конкретная модель позволяет очень легко отшлифовать точку разъема на конце спирального сверла, что заметно снижает силы резания и делает все более приятным.
С ЧПУ вы можете не замечать этих вещей, по крайней мере, пока не сломаете спиральное сверло. Но с ручной фрезой или сверлильным станком, когда вы потянете эту ручку вниз, разница между острым и тупым спиральным сверлом очевидна.
Хорошо, в духе полного раскрытия информации, я должен сказать, что некоторым людям не нравятся Drill Doctors.Если вы поищете их на форумах, вы найдете темы, в которых разные люди говорят, что они не могут заточить свои спиральные сверла с помощью одного из них. Отмечу, что при заточке битов HSS и Cobalt HSS у меня никогда не возникало проблем. Если вы внимательно посмотрите на темы, обычно кто-то отвечает, что вы должны точно следовать инструкциям Drill Doctor, и тогда это сработает. Я не знаю, правда это или нет, потому что я всегда следовал инструкциям для этой штуковины, и она всегда хорошо работала для меня.
Еще одно возражение, которое вы иногда будете слышать, – это какой-то недоброжелатель, который хочет знать, почему вы просто не затачиваете сверло вручную на шлифовальном станке?
Это, безусловно, выполнимо, но если у вас не было большой практики, специализированная точилка обеспечит результаты быстрее, проще и стабильнее. Кроме того, хотя я немного заточиваю вручную, я предпочитаю делать это с более крупными битами. Drill Doctor подходит для долот от 3/32 ″ до 3/4 ″. Я изо всех сил затачиваю руки примерно на 1/2 дюйма (что-то связано с тем, что мои глаза стареют!), И это очень хорошо подходит для Drill Doctor.
Как насчет более модных точилок для сверл?
Нет сомнений, что они там. В станках для заточки инструментов всегда есть что-то завораживающее. Вы могли бы построить такой относительно легко. Я задумался над своим быстрым и грязным дизайном. Когда-нибудь я могу даже взять небольшую фрезу для хобби и обработать ее с ЧПУ, чтобы ее можно было использовать в качестве 4- или 5-осевого инструмента и фрезерного станка. Эти размышления связаны с той ссылкой, которую я только что дал, и я думаю, что это был бы очень крутой проект. Но это нетривиальный проект, и я бы не использовал его слишком часто.Другими словами, трудно увидеть, как он продвигается вверх по списку приоритетов.
Точилки для сверл
Pro стоят недешево – обычно несколько тысяч долларов. Итак, если бы я был на рынке для одного, потому что у меня был магазин, который затачивает много спиральных сверл, я бы пошел на eBay и поискал «точилка для сверл». Будет из чего выбрать, и вы также получите представление о брендах. Трудно заставить не машиниста найти для вас выгодную сделку, поэтому с этими станками вам придется быть в одиночестве.Я только что видел прилично выглядящий Darex за 495 долларов. Интересно, не хватает ли каких-либо деталей, потому что насадки действительно дорогие.
Обратите внимание на точилку для сверл для вашего магазина – это отличное дополнение!
Присоединяйтесь к более чем 100 000 ЧПУ! Получайте наши последние сообщения в блоге, которые доставляются прямо на ваш почтовый ящик один раз в неделю бесплатно. Кроме того, мы предоставим вам доступ к некоторым отличным справочным материалам по ЧПУ, в том числе:
10 Лучшая точилка для сверл – Обзоры и руководство покупателя
Заточка сверл – отличный способ продлить срок их службы и получить от покупки, которые вы уже сделали.Конечно, для этого вам понадобится точилка для сверл.
Спешите? Вот наш лучший выбор:
Вот краткий снимок наших лучших выборов.
При совершении покупок в Интернете не всегда легко распознать выгодную сделку. Производители не известны тем, что создают искренние и простые для понимания списки продуктов, поэтому сложно определить, украли ли вы товар или собираетесь обанкротиться, а также проблемную задачу.
Вы можете подумать, что затачивать тупые сверла не стоит или что процесс заточки тупых бит будет чрезвычайно трудоемким.Но для вашего удобства мы составили список точилок, которые могут заточить не менее десяти плоских битов за время, которое поможет вам найти ключи от машины.
Мы считаем, что хорошо информированные люди становятся лучшими потребителями и делают правильный выбор, поэтому здесь мы проделали всю тяжелую работу для вашего удобства. Мы сортируем различные модели на рынке, чтобы составить этот список обзоров лучших точилок для сверл 2020 года.
10 лучших обзоров лучших точилок для сверл
1.Drill Doctor DD750X
Цены взяты из API рекламы продуктов Amazon по адресу:
Цены и наличие продуктов действительны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.
Характеристики
Наиболее заметными особенностями являются функциональная модель точки разделения, которая позволяет создавать и восстанавливать идеальные сверла.Его способность работать со сверлами любой формы и размера, включая ручные сверла, ставит эту точилку выше всех остальных.
Размер
Эта точилка для сверл весит 3 фунта и имеет размеры 13,8 x 5,8 x 11,8 дюйма, что является стандартным размером для обычной точилки для сверл. Эту точилку можно легко разместить на верстаке для легкого доступа во время работы, не теряя при этом многие участки рабочего места. Точилка поставляется в сумке для переноски, в которой ваш инструмент можно хранить в целости и сохранности, когда он не используется.
Универсальность
DD750X используется для заточки сверл от 3/32 ″ до 3/4 ″ и имеет гибкую функцию удаления материала, которая позволяет вам решить, сколько материала нужно удалить во время заточки . Это выгодно для ваших сверл, поскольку значительно увеличивает срок их службы.
Поскольку углы при вершине сверл можно фиксировать в любом месте в пределах от 115 до 140 градусов, вы также можете использовать его для заточки сверл с разделительной головкой или параболических спиральных сверл, а также сверл с твердосплавным и кобальтовым острием.Практически любое сверло можно заточить с точностью менее чем за минуту, что означает, что вы можете использовать больше времени для работы и меньше времени на возню со своими сверлами.
Долговечность
Drill Doctor Sharpeners знают, как правильно обращаться с вашими сверлами. Разработанный с более расширенным захватом патрона и особым профилем кулачков, вы можете точно и безопасно шлифовать биты. Точилка DD750X не только затачивает насадки с разделенными точками, как профессионал, но также может мгновенно превратить обычную насадку в идеально вырезанную насадку.
Функция «Push to Stop» гарантирует, что ваша коронка не будет чрезмерно заострена или случайно повреждена битами с точкой разделения. Предварительно установленный алмазный шлифовальный круг предоставит вам профессионально заточенное сверло каждый раз, и его можно быстро и легко заменить.
Несмотря на вес или скорость, встроенный магнитный двигатель обеспечивает постоянную энергию и крутящий момент на протяжении всей процедуры заточки.
Источник питания.
Это электрическая точилка для сверл со шнуром питания длиной 6 футов, который является подходящей рабочей длиной.Магнитный двигатель вырабатывает постоянную мощность 120 В независимо от нагрузки или скорости. Покупка электрической точилки означает, что вы сэкономите больше денег на батареях, и ее можно будет использовать в любое время. Тем не менее, если вы застряли в ситуации, когда нет розеток, вы не сможете его использовать.
PRO
Совместимы со сверлами любой формы и размера.
Обеспечивает разрез сзади для повышения производительности.
Имеет функцию остановки для предотвращения чрезмерного шлифования и гибкого удаления материала.
Минусы
Требуется некоторое время, чтобы научиться правильно его использовать.
Некоторые пользователи заявили, что указания, упомянутые в руководстве, сбивают с толку.
2. DAREX Drill V390
Цены взяты из API рекламы продуктов Amazon по адресу:
Цены на продукты и их наличие действительны на указанную дату / время и могут изменяться. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.
Характеристики
Это доступная точная точилка, специально разработанная для использования в небольших мастерских и фабриках. Он способен затачивать от 35 до 50 сверл в неделю и включает в себя функцию точки разделения, которая подходит для контроля рельефа и множества стилей точек. Он оснащен трехступенчатым механизмом заточки, который позволяет получить острые сверла менее чем за минуту. Darex V390 – идеальный выбор для фанатиков DIY и владельцев малого профессионального бизнеса.
Размер
Это ручная точилка для сверл с диаметром режущего инструмента 1/8 ″ – 3/4 ″ и патроном с конусом Морзе.При весе 25 фунтов Darex V390 намного прочнее Drill Doctor DD750X, но почти таких же размеров. Вес этой точилки дает ощущение долговечного и надежного станка, что делает его фаворитом на рабочем месте.
Универсальность
Darex V390 может эффективно затачивать сверла с диаметром от 1/8 до 3/4 дюйма и под впечатляющим углом при вершине от 118 до 140 градусов. Стандартно он изготавливается с диском из боразона для быстрорежущей стали и кобальтовыми коронками, но также имеет дополнительный алмазный диск для твердосплавных наконечников, который продается отдельно.Диаметр боразонового круга 3 дюйма и зернистость 180, что обеспечивает плавную и точную заточку.
Можно установить дополнительный пылесос, чтобы сократить время очистки и сохранить точилку в чистоте и без остатков материала. Крепление с конусом Морзе – это гибкий и дешевый способ крепления, который позволяет быстро и легко затачивать и выгружать сверла.
Долговечность
Darex V390 – это компактная, но прочная точилка для сверл, которая изготавливается с точильным кругом из боразона.Боразон – одно из самых твердых веществ, созданных человеком, помимо различных форм алмаза и нитрида бора. Когда количественно равные количества бора и азота нагреваются до адски высокой температуры 3300 градусов по Фаренгейту, образуются кристаллы боразона. V390 прочный на ощупь и достаточно компактен, чтобы сэкономить место на рабочем столе.
Источник питания
Это электрическая дрель с регулируемым выходным напряжением. Выходное напряжение колеблется от 115 В до 230 В при 3450 об / мин.Поскольку это более тяжелая точилка для сверл, ее можно постоянно размещать в определенном месте с розеткой поблизости.
PRO
Совместим с большинством обычных сверл.
Подходит для небольшой рабочей станции.
Он имеет регулируемую характеристику точки разделения и регулятор разгрузки для универсальности.
Производитель уверяет, что он может обрабатывать 5/6 бит в час.
Минусы
Алмазный круг, необходимый для твердосплавных бит, в комплект не входит.
Дорого.
3. Drill Doctor DD350X
Цены взяты из API рекламы продуктов Amazon по адресу:
Цены и наличие продуктов действительны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.
Характеристики
Эта точилка для сверл имеет двухступенчатую систему, которая исключает необходимость в отверстии для выравнивания.DD350X упрощает процесс заточки и позволяет без проблем выполнять домашние работы. Нет ничего проще, чем это; все, что вам нужно сделать, – это стабилизировать сверло и повернуть патрон на четное количество полуоборотов, пока не получится идеальный угол в 118 градусов. Набор жестких кулачков с V-образным блоком точно удерживает сверло в нужном положении, что снижает риск перекручивания кулачков, в основном при заточке сверл небольшого размера.
Размер
Несмотря на то, что эта точилка для сверл весит около 3 фунтов, она оказывается очень удобной.Он имеет удобные размеры и даже не займет слишком много места на вашем рабочем месте. Изготовленный из инженерного пластика и имеющий длину 12,5 дюймов, хранение этого устройства становится удобным. Его также можно разместить в постоянной рабочей зоне для немедленного доступа.
Универсальность
Эта точилка для сверл может затачивать твердосплавные, кобальтовые, спиральные и масонские биты без замены шлифовального круга. Когда возникает необходимость в замене алмазного заточного круга, это можно сделать с помощью гаечного ключа для ступицы колеса, который поставляется вместе с DD350X от производителей.Не требует дополнительных инструментов; Таким образом, это устройство экономит ваше время и деньги.
Точилка DD350X настолько универсальна, что ее можно использовать для заточки всех видов обычных стилей, размером от 3/32 ″ до 1/2 ″, а также ее можно использовать по дереву и другим легким металлам. Несмотря на то, что он предназначен для заточки или изготовления битов с разделительной головкой, он по-прежнему считается очень универсальным устройством для заточки бит для фанатиков DIY.
Долговечность
Подобно любым другим точилкам Drill Doctor Drill Bit, DD350X профессионально разработан и имеет очень прочную конструкцию.Его элегантный дизайн гарантирует, что ваши биты не будут перегреваться или терять закалку во время процесса заточки. Алмазный заточный круг спроектирован таким образом, что он сохраняет свою форму с течением времени. Отверстие для выравнивания не требуется, поскольку выравнивание на патроне само по себе упрощает процесс заточки. Обвязка губок с V-образным блоком предотвращает заклинивание или перекручивание сверл. Даже самое маленькое из этих сверл не сможет проскользнуть через эти прочные губки.
Источник питания
Эта точилка для сверл состоит из 6-футового шнура питания, который легко совместим с любой обычной розеткой на 120 вольт.Магнитный двигатель вырабатывает постоянную мощность, несмотря на нагрузку или скорость.
PRO
Совместимы с большинством популярных размеров сверл по дереву и легким металлам.
Имеет шлифовальный круг промышленной формы.
Это небольшое устройство, которое лучше всего подходит для домашних мастерских и простое в использовании.

Минусы
Установить глубину сложно.
Некоторым пользователям может быть трудно понять инструкции.
Многим не нравится пластиковый корпус точилок.
Не рекомендуется для промышленного использования.
4. Drill Doctor 500X
Цены взяты из API рекламы продуктов Amazon по адресу:
Цены и наличие продуктов действительны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.
Характеристики
Точилка Drill Doctor 500X с легкостью затачивает твердосплавные, кобальтовые и каменные биты благодаря более длинным губкам патрона, которые могут точно удерживать биты. Эта особенность гарантирует, что дуло не перекручивается на долотах меньшего размера. Эта модель Drill Doctor может затачивать сверла с разрезным острием, что делает его необходимым для профессиональных рабочих и владельцев небольших магазинов. Точилка, которая может заточить острие, сэкономит ваше время, деньги и усилия.
Размер
Drill Doctor 500X весит почти 4 штуки.2 фунта. Он сравнительно тяжелее, чем обе предыдущие модели, DD350X и DD750X, но почти такого же размера – около 13,8 дюйма в длину.
Универсальность
Эта модель Drill Doctor 500X может затачивать винтовые сверла и сверла для каменной кладки под углом от 3/32 до 1/2 дюйма, что является обычным явлением. Для любого размера более 3/4 ″ есть бесплатный патрон, доступный индивидуально. Его можно затачивать под углом от 118 до 135 градусов, что доказывает универсальность этого инструмента.Самая фантастическая особенность этой точилки для бит заключается в том, что она не только затачивает биты с точками разделения, но и может их создавать.
Долговечность
Благодаря своему большому весу 500X кажется более прочным. Угловой челнок отлит из литого алюминия, что также способствует долговечности этой модели. Алмазный заточный круг сконструирован таким образом, что сохраняет форму долгое время.
Источник питания
Эта точилка для сверл представляет собой точилку с электрическим приводом, состоящую из длинного 6-футового шнура питания, который можно легко подключить к обычной розетке.Его двигатель с постоянными магнитами вырабатывает постоянную мощность независимо от скорости или нагрузки.
PRO
Он может создавать или удалять точки разделения в сверлах.
Он имеет предварительно откалиброванную настройку для простоты использования.
Устройство, не требующее обслуживания.
Поставляется в жестком футляре для хранения и видео с инструкциями от производителя.
Минусы
Подходит для работы с битами толщиной более 3/8 ″.
Некоторым пользователям его настройка может показаться довольно сложной.
5. Woodstock D4144
Цены взяты из API рекламы продуктов Amazon по адресу:
Цены и наличие продуктов действительны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.
Характеристики
Точилка D4144 легко настраивается для работы под разными углами и позволяет затачивать биты от 1/8 дюйма до 3/4 дюйма.Это означает, что с его помощью можно шлифовать самые разные сверла за меньшее время и с большей точностью.
Размер
Эта точилка для сверл очень легкая и весит всего 1,35 фунта, поэтому она очень удобна, учитывая, что ее обычно ставят на рабочий стол. Диаметр точильного круга составляет около 8 дюймов, а толщина – около 1 ½ дюйма; следовательно, общий размер точилки составляет примерно 7,9 х 5,2 х 1,8 дюйма. Это примерно то место, которое он займет рядом с вашей верстаком.
Универсальность
Функция блокировки, предусмотренная в этой точилке, очень надежна при использовании боковой шлифовальной машины на низкой скорости. Это помогает держать биты более расслабленными, и, хотя он не может создавать точки разделения или какие-либо другие причудливые разрезы, он все же может резать биты в диапазоне от 1/8 дюйма до 3/4 дюйма и может быть отрегулирован в соответствии с различными углами вершины сверла.
Эта модель весьма универсальна, так как вы можете выбрать один из нескольких шлифовальных камней вместо предустановленных.Это дает вам свободу выбора наиболее подходящего камня и экспериментов с различной зернистостью, которую можно легко поменять местами.
Долговечность
Хотя эта точилка для сверл сравнительно меньше по размеру, чем другие, она по-прежнему долговечна и надежна. Исключив задний регулировочный порт из его базовой конструкции, вам будет легче управлять битой, прилагая дополнительную силу рукой. Это позволяет пользователю затачивать биты под разными углами острия сверла.
Источник питания
Woodstock D4144 – это ручная дрель, которая может затачивать все виды насадок и может быть легко установлена рядом с вашей настольной шлифовальной машиной. Хотя это не очень тяжелое приспособление, вам все равно потребуется достаточно места на рабочем столе. Поскольку он беспроводной, вы можете легко установить эту насадку в любом месте.
PRO
Его можно установить на скамейке для большей устойчивости.
Также прилагается соответствующее руководство пользователя.
Легкий и долговечный.
МИНУСЫ
Для работы требуется настольный шлифовальный станок или другой инструмент для заточки.
Неточно, по мнению нескольких клиентов.
6. Neiko 10170A
Цены взяты из Amazon Product Advertising API по адресу:
Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.
Характеристики
Это точилка с электрическим приводом; Следовательно, вам не нужно прикреплять его к каким-либо сверлильным или шлифовальным станкам. Особенность, которая выделяется больше всего в этой заточной машине для сверл, заключается в том, что она имеет две заточные головки. Одна головка используется для повышения резкости относительно меньших по размеру битов, а другая – для более значимых битов.С нижней головкой вы можете затачивать биты от 1/8 до 3/8 дюйма, в то время как большая головка используется для установки бит от 5/16 до 5/8 дюймов.
Размер
Хотя эта точилка для сверл состоит из двух заточных головок, она все же легкая и компактная. При весе 4,42 фунта вы можете почувствовать долговечность и надежность этого инструмента, хотя он изготовлен в основном из пластика.
Универсальность
Эта модель Neiko 10170A может обрабатывать как углеродистую сталь, так и сверла из быстрорежущей стали.Его можно легко отрегулировать между битами скручивания и битами точки разделения, что делает его очень универсальным по сравнению с другими в этом ценовом диапазоне. То, что не выделяется на большинстве других точилок, – это различные настройки скорости, доступные для каждой головки, как и в случае с Neiko. Меньшая головка касается и работает при 1420 об / мин, а большая – при 1720 об / мин.
Долговечность
Тепловая защита, предусмотренная в этом устройстве, помогает предотвратить перегрев устройства, а набор прочных резиновых ножек обеспечивает устойчивость шлифовального станка во время процесса заточки.Эти резиновые ножки надежно удерживают рабочую поверхность, предотвращая скольжение точилки. Точилка хранится из ударопрочного пластика, что делает ее достаточно прочной, чтобы выдержать любые условия в мастерской.
Источник питания
Neiko 1017A – электрическая точилка для сверл, она поставляется со встроенным внутренним адаптером переменного тока и шнуром питания длиной 6 футов, который можно подключить непосредственно к розетке.
Двигатель работает на двух разных скоростях для поддержки двух разных оборотов, 1420 об / мин и 1720 об / мин.
ПРО
Работает с битами разных типов и размеров.
Может шлифовать насадки со сплит-острием и стандартные крутильные насадки.
Минусы
Неавтоматический.
Для настройки требуется технический опыт.
7. Chicago Pneumatic 61778
Цены взяты из Amazon Product Advertising API по адресу:
Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.
Характеристики
Chicago Pneumatic 61778 – это многоцелевой станок для заточки бит от Chicago Electric Power Tools. Он способен затачивать сверла из быстрорежущей стали диаметром от 1/8 ″ до 3/8 ″, а также долота с прямой кромкой и строгальные лезвия шириной от до 2 ″. Он может точить самые разные инструменты, а также может использоваться для заточки лезвий ножей и ножниц.
Размер
Размер этой точилки составляет около 8 x 6 x 6 дюймов, но она громоздка из-за своего небольшого размера. Он весит почти 4,15 фунта, что так же тяжело, как модель Neiko с двумя головками. К сожалению, небольшой размер и соотношение веса делают этот инструмент немного неуравновешенным и подверженным вибрациям. Он имеет интегрированную резиновую основу, которая помогает до некоторой степени поглощать некоторые из этих вибраций и сохранять устройство более стабильным.
Универсальность
Chicago Pneumatic 61778 может затачивать сверла из быстрорежущей стали диаметром от 1/8 дюйма до 3/8 дюйма, а также долота с прямой кромкой и строгальные лезвия шириной от до 2 дюймов.Этот инструмент также подходит для заточки ножей и ножниц. Это позволяет вам сохранять все ваши режущие и шлифовальные инструменты острыми как бритва с этим устройством.
Долговечность
Это очень компактный, но слегка непроницаемый инструмент для заточки. Из-за малых размеров быстрое вращение колеса может вывести это устройство из равновесия. Встроенный резиновый коврик удерживает его и помогает поглощать большую часть вибрации и не дает ему потерять равновесие на вашей рабочей поверхности.
Источник питания
Этот электроинструмент работает при напряжении 120 В, и это то же самое напряжение, к которому подключаются розетки телевизора. Он имеет хорошо сбалансированный двигатель мощностью 70 Вт, который обеспечивает тихую и эффективную работу, а скорость процесса 4800 об / мин должна обеспечивать полный контроль над заготовкой.
PRO
Имеет две отдельные заточные головки, одну нижнюю и одну верхнюю.
Работает с разными настройками скорости.
Термозащита защищает от перегрева.
Встраиваемый резиновый коврик.
Минусы
Это немного громоздко.
Склонен к вибрациям.
8. Multi-Sharp 2001
Цены взяты из Amazon Product Advertising API по адресу:
Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.
Характеристики
Эта точилка представляет собой легкое и прочное шлифовальное устройство, в которое встроены все углы для правильной геометрии наконечника. Он режет каждый тип бит точно по колесам, чтобы обеспечить точные углы при вершине и спуске. Его уникальный кулачковый механизм обеспечивает правильную режущую кромку, а это означает, что он более надежен по сравнению со стандартным шлифовальным инструментом.
Размер
Этот инструмент является только обычной точилкой и используется с электродрелью.Он компактен и легок, весит всего 11,4 унции, и его легко держать в одной руке. Поскольку сам инструмент настолько крошечный, довольно сложно затачивать сверла небольшого размера.
Универсальность
Эта точилка может отрегулировать любую дрель для точного заточки и корректировки углов наконечника. Он также восстанавливает острые кромки быстрорежущей стали, плоского дерева и насадок для кирпичной кладки. Шлифовальные круги также можно поменять позже; Таким образом, вы можете выбрать наиболее подходящую вам зернистость.
Долговечность
Этот продукт продается в простой картонной коробке, которая может быть полезна в качестве хранилища для деталей продукта. Точилка подходит для любых сверл и сверл шириной от 3 до 13 мм. Прочные высококачественные круги из оксида алюминия и карбида кремния используются для заточки не менее 150 бит из быстрорежущей стали и почти 75 бит по камню диаметром почти 6,5 мм. Эти шлифовальные круги можно легко заменить и поменять местами.
Источник питания
Он приводится в действие электродрелью и не требует собственного источника питания. Он также затачивает скрайберы, ножницы, пуансоны, холодные долота, плитку TCT и резаки для ламинирования.
PROs
Совместим с любой стандартной электродрелью
Заточка и заточка всех скребковых и режущих инструментов
ПРОТИВ
Из-за его компактных размеров с его помощью трудно шлифовать мелкие долота.
9. O3 DFRT52787 Многоцелевой
Цены взяты из API рекламы продуктов Amazon на:
Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.
Характеристики
Многоцелевой O3 DFRT52787 – это универсальная высокоскоростная точилка для сверл с электрическим приводом.Он способен затачивать большинство бит из быстрорежущей стали в диапазоне от 1/8 дюйма до 3/8 дюйма. Его также можно использовать для заточки долот и других строгальных лезвий, имеющих ширину от “до 2”. Также он пригодится для заточки ножниц и ножей.
Размер
Диаметр сверла составляет примерно 7/64 ″ – 3/8 ″, а ширина круга 2 ″, и вы обнаружите, что это идеальный инструмент для заточки ножей и ножниц, а также долота и другие плоские лезвия.Имея набор размеров 8 дюймов, эта обычная точилка не займет слишком много места на вашем верстаке. Квадратные размеры этой точилки облегчают хранение.
Универсальность
Этот инструмент используется для заточки сверл из быстрорежущей стали, долот с прямой кромкой или строгальных лезвий шириной до 2 дюймов. Эту точилку можно использовать не только для инструментов мельничной мастерской, но и для заточки домашних ножей и ножниц. Этот факт делает его отличным универсальным инструментом как для дома, так и для мастерской.
Долговечность
Благодаря небольшому размеру эта точилка для сверл довольно устойчива и устойчива к избыточной вибрации. Его серо-зеленое композитное пластиковое покрытие должно быть прочным и долговечным. Прорезиненные ножки этой точилки гарантируют, что устройство не смещается по рабочему столу из-за вибраций во время процесса заточки.
Источник питания
Это доступное, долговечное и универсальное устройство, этот многоцелевой инструмент также имеет электрическое питание.Шнур питания длиной 5,5 футов зарегистрирован лабораторией Underwriters Laboratories и может быть подключен к любой стандартной розетке на 120 В. Сбалансированный магнитный двигатель мощностью 70 Вт обеспечивает постоянную скорость вращения 4800 об / мин и обеспечивает бесшумную работу во время процесса заточки.
ПРО
Устройство с электрическим приводом.
Может использоваться для заточки сверл, долот и лезвий строгального станка.
Малогабаритный
Минусы
Не рекомендуется для профессиональных или тяжелых работ.
Считается проблемным инструментом для начинающих.
10.Drill Master 98061
Цены взяты из Amazon Product Advertising API по адресу:
Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.
Характеристики
Эта точилка для сверл используется с дрелью, чтобы сверла оставались острыми и готовыми к использованию.Эта точилка для сверл обеспечивает остроту сверл в диапазоне от 5/64 дюйма до 1/2 дюйма. Технология зернистости 100 обеспечивает гладкую и ровную кромку сверл.
Размер
При весе всего 4 унции это одна из самых компактных точилок, доступных для покупки. Большой не всегда лучше, что оправдывает это маленькое устройство. Он помещается в кармане для легкого доступа во время работы и достаточно мал, чтобы его можно было регулировать на ладони.
Универсальность
Имея угол острия в 60 градусов влево, этот инструмент может затачивать сверла самых разных размеров: от 5/64 ″ – 13/64 ″ (2-5 мм) до 7/32 ″ – 21/64 ″ (5–8 мм), 11/32 ″ -1/2 ″ (8–12.5 мм). Несмотря на свои компактные размеры, это устройство достаточно универсально. С ним безопасно и легко работать; просто следуйте соответствующим руководствам пользователя.
Долговечность
Он достаточно прочен для своего размера из-за металлического стержня, который в значительной степени поддерживает пластиковый корпус. Шлифовальный камень зернистостью 100 упакован в пластиковую рамку и обеспечивает гладкую, ровную кромку сверла. При использовании этого точильного устройства из-за его небольших размеров и пластикового корпуса не рекомендуется прилагать большие усилия.
Источник питания
Для этой мини-точилки сверл требуется дрель Power Drill, которая работает со скоростью от 2000 до 3500 об / мин. Это не электрическое устройство и не состоит из двигателя или шнура питания.
ПРО
Простой и простой по дизайну, но очень полезный в работе.
Эффективно затачивает тонкие насадки.
Зернистость 100 обеспечивает острую и гладкую поверхность сверл.
Доступный
Минусы
Для работы требуется дрель.
Удерживать сверло на месте становится сложно.
На что следует обратить внимание перед покупкой точилки для сверл…
Характеристики
При покупке устройства для заточки сверл в первую очередь следует обратить внимание на тип сверл, которые вы собираетесь затачивать. Самым разумным решением было бы купить такое, которое может затачивать практически самые разные сверла.
Размер
Станки для заточки сверл производятся всех форм и размеров; поэтому становится очень запутанным решить, какой из них купить. Ответ очень прост: выберите размер точилки, который будет соответствовать свободному пространству на вашем верстаке. Негабаритная и тяжелая точилка для сверл займет много драгоценного рабочего места.
Универсальность
Универсальный станок для заточки сверл может быть тем, который способен затачивать и перекрашивать другие домашние инструменты, такие как долота, ножи и ножницы, а не только сверла.Это даст вам идеальное универсальное устройство для заточки.
Долговечность
Долговечность – это фактор, который, вероятно, наименее заметен перед покупкой любого инструмента. Мощные инструменты имеют склонность к большей вибрации, а это означает, что их компоненты должны быть прочными и долговечными, иначе через определенный период все устройство может развалиться.
Источник питания
Источник питания – это больше личное предпочтение, чем рассматриваться как важный аспект, и все будут разные мнения относительно того, какой из них лучше; электрическая точилка или ручная точилка.Электрические точилки Maximum подключаются к стандартному источнику питания на 120 В, а это значит, что вы можете подключить его и сразу использовать.
Причины для заточки сверл…
1. Качество
Если вы получаете деньги за выполнение работ на строительной площадке, вы обязательно убедитесь, что проект по его завершении отражает всю вашу напряженную работу и гарантии высочайшее качество. Затупившиеся сверла могут поставить под угрозу качество работы, которую может выполнять ваша строительная бригада, что также может повлиять на известность вашей компании.
Максимум повреждений и разрывов сверл влияет на режущую кромку, огибающую сверло, и изменяет угол при вершине, при котором выполняется начальное проникновение в стену или деревянный брус. Тепло, выделяемое из-за трения между сверлом и проникаемым материалом, смягчает острые кромки и смазывает кольца режущей кромки сверла и изменяет угол при вершине. Когда это происходит, требуется больший крутящий момент для проникновения в дерево или сталь. Дополнительное давление, оказываемое рабочим на строительной площадке с помощью плоского сверла, увеличивает вероятность поломки сверла.
Сломанное сверло может оставить следы, царапины или неровные канавки, которые не позволят строительным материалам идеально вписаться. Чтобы предотвратить такие проблемы и обеспечить хорошее качество работы, необходимо постоянно держать сверла в идеальном состоянии.
2. Расходы
Когда вам приходится пробивать новые отверстия из-за того, что поломка сверла вручную подорвала материалы, которые вы используете на строительной площадке, вы тратите драгоценные ресурсы.Вам придется нести дополнительные расходы на покупку новых деревянных или металлических деталей. Кроме того, вам придется без нужды оплачивать дополнительный труд, а время, необходимое для повторного бурения новых скважин, может вызвать задержку в завершении вашего строительного проекта, что приведет к оплате вашей бригаде за дополнительные часы.
Вы можете сэкономить на повреждениях, если будете только заточивать сверла. Деньги, потраченные на заточку ваших сверл между строительными проектами, помогут вам сэкономить время и сократить дополнительные расходы на будущие работы.
3. Безопасность
Строительная площадка по своей природе опасна. Было бы лучше, если бы вы оставались бдительными и осторожными в снижении риска и опасности, которым подвергается ваша строительная бригада при работе на каждом участке.
Дополнительная энергия, необходимая для того, чтобы плоское сверло просверлило строительные материалы, генерирует чрезмерное количество тепла. Это тепло вызывает скручивание или поломку бурового долота, и когда тупое сверло ломается, крошечные кусочки металлического долота могут разлететься во всех направлениях.
Опасность получения травм для рабочих, использующих ручное сверло с тупым сверлом, более рискованно, потому что осколки сверла могут застрять в пальцах, руках и лицах этих рабочих, когда сверло разлетится. Вы можете снизить риск получения каких-либо физических травм или несчастных случаев со смертельным исходом на строительных площадках в будущем, затачивая сверла между строительными проектами.
Преимущества заточки сверл…
Продлевает срок службы старых сверл: профессионалы, регулярно работающие со сверлами, имеют в наличии несколько сверл всех форм и размеров.Утилизация плоских и тупых сверл – не самое надежное решение. Устройство для заточки сверл не только избавит вас от дополнительных затрат, которые в противном случае потребовались бы на приобретение новых сверл, но и избавит вас от потери любимого сверла. Сверла, которые стали резкими из-за чрезмерного трения, можно превратить обратно в новые с помощью этих приспособлений для заточки сверл.
Рентабельность: На рынке доступны точилки для сверл, которые стоят всего 10 долларов и превосходят по форме и размеру несколько.Если у вас нет профессиональной мастерской, вам могут не понадобиться сверла различных размеров. Вы можете купить станок для заточки сверл стандартного качества по очень разумной цене. Кроме того, устройства для заточки сверл являются очень выгодным вложением в долгосрочной перспективе для людей, которые много работают на буровом станке.
Заточка для любителей: Опытный специалист по инструментам или профессиональный рабочий знает, как затачивать сверла, используя пляжи, куски камня или металлические блоки.Требуется много тяжелой работы и дисциплины, чтобы освоить процесс хонингования сверл без использования такого инструмента, как точилка для сверл. Однако, если вы начинающий рабочий или просто используете станок для дома или в домашних условиях, возможно, вы не знакомы с процедурой заточки бит вручную. В таких условиях точилка для сверл оказывается лучшим выбором.
Многофункциональный: Использование точилок для сверл не только для заточки сверл, но и для заточки ножей, пластин, долот и других подобных бытовых инструментов, для которых требуются острые как бритва края.Таким образом, эти точилки оправдывают затраты, поскольку они многофункциональны и экономичны.
Часто задаваемые вопросы о заточке сверл
Каков наиболее стандартный угол при вершине сверла?
A. Для универсального применения угол при вершине 58 или 118 градусов считается лучшим. В противном случае может быть много вариаций, но они должны быть одинаковыми для обеих губ, чтобы гарантировать последовательность.
Можно ли точить титановые сверла?
А.Титан – это просто покрытие сверла; Следовательно, нужно понимать одну вещь: поверхность после заточки не сохранится.
Обязательно ли чистить станок после завершения заточки?
A. Да, очень важно чистить станок после использования, так как это продлевает срок службы устройства для заточки сверл. Вам также следует избегать воздействия на устройство внешних факторов, таких как ветер и дождь. Было бы идеально использовать пылесос для удаления всех частиц пыли с внутренних частей точилки для бит.
Почему при включении устройства появляется странный запах гари или электричества?
A. Это вполне нормально, поскольку в качестве основных компонентов в устройстве используются магнитные двигатели постоянного тока и угольная щетка. Эти компоненты выделяют легкий запах сразу после включения устройства. Однако запах не сохраняется, а если он сохраняется, значит, проблема с машиной.
Какой угол наиболее подходящий для заточки сверл?
A. По сути, сверло состоит из двух режущих сторон (губок).Лучшим углом считается 60 градусов, так как он соответствует углам плоскости бурового долота.
В чем разница между «удобной упаковкой» и «стандартной упаковкой»?
A. Стандартная доставка бесплатна и стандартная упаковка, предоставляемая Amazon, в то время как Frustration-Free – это специальная упаковка с защитой от кражи, для открытия которой вам понадобится плазменный резак или цепная пила.
Можно ли преобразовать стандартные биты в разделенные биты?
A. Я успешно преобразовал стандартные точки разделения 135 ° на 118 °, а также сломанные биты в точки разделения 135 °.Требуется некоторое усилие, чтобы одинаково заточить обе стороны и получить желаемый наконечник, но если проявить терпение, это можно сделать. Между двумя сторонами может не быть зазора, но разрез на задней стороне канавки действительно даст вам еще одну режущую поверхность спереди. Во время сверления титана заводская кромка на кобальтовом сверле не давала многого, я подправил ее в Drill Doctor и создал разрезную резку, и часть сверления была намного проще.
Нужно ли сразу покупать дополнительные шлифовальные круги?
А.На новой машине уже установлено колесо с зернистостью 180. Вы умеете покупать инструмент для начала.
Как долго служат точильные камни?
A. Заточка круга рассчитана примерно на 200-400 выстрелов, но это также зависит от размера.
Как чистить машину?
A. В руководстве пользователя есть инструкции по правильному обслуживанию.
В чем разница между кругом с зернистостью 180 и 100?
A. Диск с зернистостью 180 более мелкий, но он может отлично затачивать все биты, его использование для обработки кобальта, более крупные или более поврежденные биты могут снизить срок службы колеса.Диск с зернистостью 100 – это то, что мы рекомендуем для более крупных, поврежденных и кобальтовых коронок.
Заключение
Перед покупкой точилки для сверл важно подумать, для каких целей вы собираетесь ее использовать. Владельцам небольших мастерских придется вырезать намного больше сверл, чем среднестатистическому мастеру-любителю. Некоторые точилки требуют терпения и практики для использования, в то время как другие могут практически работать самостоятельно, используя электричество.
Точилки для сверл могут вернуть изношенные сверла к жизни, и вам больше не придется их заменять.В долгосрочной перспективе это сэкономит вам деньги. В зависимости от выбранного вами бюджета и тех функций, которые вам нравятся, последний выбор полностью зависит от вас. Просто примите мудрое решение, которое поднимет ваши проекты по обработке дерева и гаражу на новый уровень.
Вот список продуктов, которые мы проверили. Оцените их!
Привет, еще одна вещь.


Модель	XT-3000 АВТО	XPS-16 +
Использование	Heavy Duty, High Capacity	Высокая производительность
Идеально подходит для	Все характеристики и точность ручного XT с повышенной эффективностью и повторяемостью благодаря автоматизации для цехов с большими объемами производства и износом инструмента.	Производственные мощности, требующие точности и эффективности полностью автоматизированного устройства для заточки сверл с очень высокими допусками, а также способности переточки и затачивания сложной геометрии на твердосплавных сверлах.
Мощность измельчения	3–21 мм (1/8 ”–13/16”)	1/8 ”–5/8” (3–16 мм)
Углы заточенные	118 ° –150 °	90 ° –150 °
Заточка стилей угловых точек	Стандартная коническая и разделительная точка	Стандартный конический, 4-гранный, стандартный и радиусный разделитель
Размеры	20 дюймов x 20 дюймов x 16 дюймов (51 x 51 x 41 см)	26 дюймов x 22 дюйма x 12 дюймов (66 x 56 x 30 дюймов)5 см)
Заточное колесо в комплекте	Боразон (CBN) для HSS и кобальта	Боразон (CBN) для HSS и кобальта
Система удаления песка	Дополнительно	Стандартный
Дополнительные аксессуары	• Заточный круг из CBN с зернистостью 180 • Шлифовальный круг из CBN с зернистостью 100 • Алмазный шлифовальный круг с зернистостью 180 • Алмазный шлифовальный круг с зернистостью 260 • Большая насадка для сверления (21-30 мм) • Левый патрон (3-12 мм) • Левосторонний патрон (12-21 мм) • Патрон с коническим / обычным диаметром хвостовика • Зенковка • Крепление для штифта • Приставка для ступенчатого сверла • Крышка станка • Вакуум	• Набор мини-цанговых патронов ER 11 • Алмазный круг с зернистостью 260 • Алмазный круг с зернистостью 320 • Крышка станка • Хонинговальная щетка из карбида кремния 120 грит • Алмазная хонинговальная щетка с зернистостью 240 • Алмазная хонинговальная щетка с зернистостью 320
Гарантия	1 год	1 год

Поисковые запросы Challengerdrillbitsharpener, Challengerdrillsharpener, chipremover, challengechipremover, hollowdrillbit, Drillsharpener, сверло точилка
Название производителя	Challenge
Гарантия
Вес в упаковке	2,0000
Транспортная высота	N / A


Корпус	Цинковое литье, рама, опора двигателя и внутреннее ведущее колесо с боковинами из АБС-пластика
Шлифовальный камень	250 × 50 мм (10 “× 2”)
Шлифовальный круг для кожи	220 × 31 мм (8 5/8 дюйма × 1 7/32 дюйма)
Индикатор диаметра камня	Есть
Главный вал, гайка и шайба из нержавеющей стали	Есть
Ручка для переноски	Есть
Быстроразъемное соединение для хонинговальный круг	Есть
Хонингование с помощью SE-77 Приспособление Square Edge на шлифовальном круге для кожи	Есть
Двигатель 115 В 1 ~ 60 Гц	200 Вт (входная)
Моторный режим	Непрерывный
Скорость движения	90 об / мин
Ширина Глубина Высота	270 мм (10 5/8 “) 270 мм (10 5/8 “) 330 мм (13 дюймов)
Вес безупаковка	32,6 фунта
Поставляется с – Стандартный точильный камень SG-250 – Хонинговальный диск для кожи LA-220 – Шаблон для квадратных кромок SE-77 – AngleMaster WM-200 – Хонинговальный состав ПА-70 – Кожаное масло для колес – Справочник – Тормек DVD – Инструмент для правки TT-50 – Грейдер для камня SP-650 – Кювета T8 – Поднос для хранения T8-00	Да Да Да Да Да Да Да Да Да Да Да Да
Дополнительные точильные камни – Blackstone Silicon SB-250 ; – Японский Waterstone SJ-250 – Крупнозернистый алмаз DC-250 – Прекрасный алмаз DF-250 -Сверхтонкий алмаз DE-250	Да, дополнительно (просмотр) Да, дополнительно (просмотр) Да, дополнительно (просмотр) Да, дополнительно (просмотр) Да, дополнительно (просмотр)
Гарантия	5 лет + еще 3 при регистрации – включает коммерческое использование
