Пробник-индикатор для электрика своими руками: описание схемы

Пробник-индикатор можно собрать своими руками в домашних условиях. Для этого потребуется минимум времени и деталей, при этом возможности такого пробника весьма широкие. С его помощью можно легко и быстро проверить состояние электрической проводки, определить «ноль» и «фазу», оценить сопротивление изоляции электроприборов. Кроме того, можно произвести прозвонку электрической оцепи и проверить работоспособность таких радиоэлементов, как резисторы, конденсаторы, диоды и транзисторы. Схема прибора приведена на рис. 1

Рис. 1. Принципиальная схема пробника

Как видно, схема собрана из минимального количества элементов и представляет собой классический усилитель постоянного тока. Резисторы в базах транзисторов Т1 и Т2 ограничивают максимальные значения их базовых токов, а резистор R4 определяет верхний предел измеряемых сопротивлений. Конденсатор С1 служит для создания отрицательной обратной связи по токам переменных значений. Питается прибор от любого маломощного источника напряжения 3 вольта, например, от двух «пальчиковых» батареек или от одной «компьютерной» батарейки (такие стоят на материнских платах). При этом пробник не нуждается ни в каких выключателях питания, так как в режиме «покоя» практически не потребляет ток от элементов питания.

Щуп Х2 прибора делают в виде «иглы» и он жёстко закреплен в корпусе. В качестве него можно применить отрезок медного провода сечением 1,5…2,5 мм. Щуп Х1 — зажим типа «крокодил» на отрезке гибкого многожильного провода длиной около 20 см.

При соединении щупов Х1 и Х2 светодиод загорается. Он будет светиться также при измерении сопротивлений от нуля до 0,5 МОм, при этом от величины измеряемого сопротивления будет зависеть яркость его свечения. При измерении постоянного напряжения светодиод будет гореть, если «плюс» измеряемой цепи будет на щупе Х2. При поиске «фазы» переменной цепи следует держать щуп Х1 в руке, а щупом Х2 касаться токопроводящих проводников. При этом данный пробник не реагирует на так называемое «наведённое напряжение», а лишь конкретно на «фазу», в отличие от обычных, простых пробников на «неонке».

В схеме можно применить любые маломощные транзисторы структуры n-p-n, такие так широко распространённые КТ315, КТ3102 или аналогичные импортные. В качестве диода VD1 лучше будет работать маломощный кремниевый, например КД503 или аналогичный. Светодиод HL1 — типа АЛ307 или другой с рабочим напряжением (напряжением зажигания) порядка 2…2,6 вольт. Конденсатор — любой, подходящий по размерам. Резисторы можно применить мощностью 0,25 или 0,5 ватт.

Настройка прибора не представляет сложности.

Для этого следует временно удалить резистор R4 и включить между щупами сопротивление порядка 0,5 МОм. Светодиод должен загореться, а если этого не происходит, то нужно заменить транзисторы на другие, с большими значениями коэффициента усиления по току (h31э). Затем подбором сопротивления резистор R4 нужно добиться минимального свечения светодиода. Так можно настроить прибор и на любое другое значение максимально измеряемого сопротивления.

Диоды и транзисторы данным пробником проверяют как и тестером, измеряя прямое и обратное сопротивление их p-n переходов. Можно проверить и исправность конденсаторов начиная примерно от 0,01 мкФ и более — при подключении исправного конденсатора светодиод вспыхивает на некоторое время. По времени свечения или вспышки светодиода можно приблизительно судить о ёмкости проверяемого элемента. Если конденсатор пробит или у него большой ток утечки, то светодиод будет гореть постоянно. При оценке сопротивления изоляции действуют так же, как при измерении (проверке) сопротивления резисторов. При хорошем качестве изоляции не должно быть никакого свечения светодиода.

Приведённая здесь схема проста в сборке и настройке, имеет хорошую повторяемость и не один раз была опробована на практике. Элементов питания (двух «пальчиковых» батареек) хватает на несколько лет работы в режиме средней интенсивности пользования прибором.

Вот такой пробник-индикатор может получиться в итогеИли такой….

инструкция и особенности использования тестера

О том, как использовать отвертку тестер, знают совершенно не все люди, хоть это довольно простой инструмент, который имеет очень широкий функционал и сможет помочь в самых различных ситуациях: от установки электротехнических устройств в распределительном щитке до проверки работы

обычных розеток.

Сфера использования

Отвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.

Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания. В этом случае отвертка-тестер также будет лучшим помощником.

Принцип работы

Конструкция отвертки-тестера включает в себя резистор и металлическое жало. Последнее необходимо для подачи на инструмент электричества с тестируемого провода, а резистор преобразует до безопасных величин параметры тока. В цепи в роли индикационного элемента после резистора находится светодиод или неоновая лампочка, которая соединена на торце рукоятки с токопроводящим пятачком.

Принцип работы прост. Жало отвертки (щуп) нужно приложить к запитанному контакту, а на рукоятке к пятачку прикладывается палец. Получается замкнутая цепь палец-светодиод-резистор, по которой прохождение преобразованного тока приводит к свечению неоновой лампочки.

Разновидности отверток

Данный принцип находится в основе работы всех отверток-тестеров. Однако их варианты и количество технического исполнения сегодня очень велики:

  1. Простые пробники — это отвертки со стандартным составом рабочих элементов, которые были описаны ранее и полым пластиковым корпусом. Для индикации, как правило, применяются неоновые лампы, а нулевой фазой является непосредственно человек, касающийся контактной пластины. Сфера использования и функциональность отвертки немного ограничены тем фактом, что изделие не работает при напряжении в сети менее 60 В. Определить контактную жилу, проверить фазу при помощи отвертки можно, но вот отыскать обрыв в цепи — вряд ли получится.
  2. Тестеры со светодиодами. Данные устройства чуть отличаются от вышеописанных своей конструкцией и, естественно, функционалом. Применение светодиода в роли элемента индикации дает возможность проверять работу цепей с напряжением менее 60 В. Соответственно, при помощи этого прибора можно проверять внутренние схемы электрооборудования, определять целостность предохранителей, проводов, обрывы. В пробниках этого типа часто применяется биполярный транзистор и автономный источник питания, благодаря им появляется возможность бесконтактной проверки.
  3. Универсальные отвертки-тестеры имеют наиболее широкие возможности: «прозвон» сетей на короткое замыкание, бесконтактное и контактное тестирование, звуковая и световая индикация, определение обрывов цепи. Помимо этого, у них довольно низкий порог реагирования, засчет чего эти отвертки могут применяться в настройке и ремонте цепей переменного и постоянного тока в транспорте, бытовых условиях, электронных устройствах и т. д. Основной недостаток — наличие своего источника питания. Если сядет батарея, то тестер будет совершенно бесполезным.

Выбор определенного устройства связан напрямую с совокупностью работ, которые необходимо выполнять с его помощью. Непосредственно в категориях отличие между устройствами небольшое — отвертки просты в исполнении, потому бюджетные изделия в качестве мало уступают более дорогостоящим.

Как использовать простой тестер

В этом разделе речь пойдет о простых отвертках-индикаторах, внутри которых находится неоновая лампочка. Естественно, они подходят для самых элементарных задач — определить нагрузку на розетке или найти фазную жилу в кабеле. Для этого необходимо розетку взять в руку таким образом, чтобы один палец прилегал плотно в торце рукоятки к контактной площадке, а другие пальцы не контактировали с жалом розетки (по нему проходит ток 220В).

Затем щуп вставляется поочередно в каждое отверстие розетки, которая находится предположительно под напряжением. Во время контакта с одним из них индикатор начинает гореть. Если этого не происходит, значит на розетку ток не попадает.

Из-за высокого порога реагирования эти устройства не подходят для более точного «прозванивания». Необходимо обратить внимание, что щуп индикатора обязательно должен прикладываться только к одному из жильных проводов кабеля или контактов, так как недопустимо замыкание между собой фазы и нуля.

Применение индикатора со светодиодом

Как уже было выше описано, светодиодные отвертки могут поддерживать режим бесконтактного тестирования. Это обозначает, что человеку, который осуществляет проверку, не надо замыкать своим пальцем внутри прибора электрическую цепь. Этот высокочувствительный режим дает возможность очень удобно и быстро находить в каркасных конструкциях и стенах скрытую проводку, определять наличие напряжения на компонентах электрооборудования или кабелях.

Для этого необходимо только поднести «пятку» к проверяемому объекту — часть конструкции, куда прикладывается палец во время контактной проверки. Причем часто достаточно не прикладывать контакт к проводу, а только поднести к нему — чувствительности устройства достаточно, чтобы

загорелся светодиод. При поиске фазы в розетках необходимо действовать так же, как было описано в примере с простым тестером.

У бесконтактного варианта проверки существует небольшой недостаток — отвертка может отреагировать на наводку и указывать на напряжение даже во время обрыва в цепи. У светодиодных индикаторов перед более простыми моделями существуют значительные преимущества — более яркое свечение, а также можно работать с напряжением менее 60 В. Излучение неоновой лампы бывает просто незаметным, если она используется на улице или в хорошо освещенном помещении — необходимо затемнять рукоятку, чтобы определить, горит она или нет.

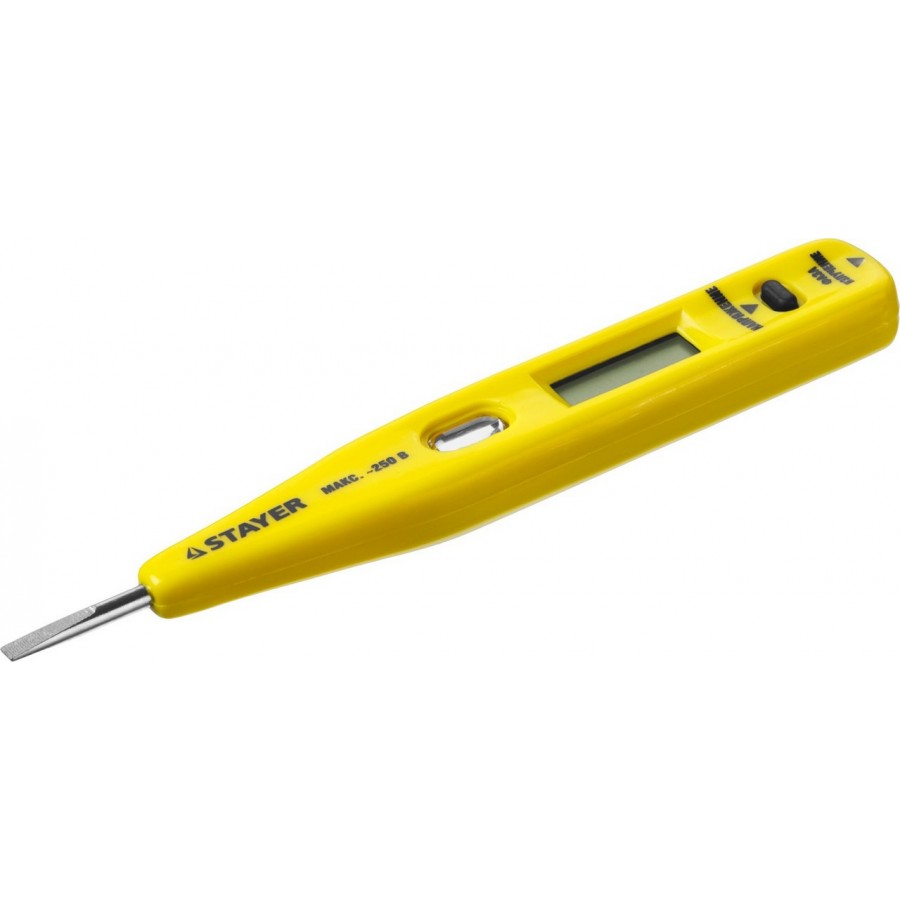

Принцип работы универсальных тестеров

Универсальные тестеры по принципу применения и действия мало чем отличаются от вышеописанных до этого приборов. Однако они меньше всего напоминают классическую отвертку, а больше похожи на

электронный градусник. Самые продвинутые устройства оборудованы цифровым табло, где показывается величина напряжения. Эта функция довольно полезна, однако поднимает стоимость изделия до такой величины, что отличной альтернативой за эти деньги будет полноценный мультиметр.

Кроме табло все универсальные тестеры имеют контактную площадку для зануления пальцем цепи и тумблер переключения режимов работы. На тумблере находятся такие режимы:

  • H — бесконтактный высокочувствительный режим. Требуется для поиска трасс скрытой электрической проводки.
  • L — бесконтактный режим. В этом случае индикатор подает звуковой или световой сигнал во время реакции на электрическое поле (подносится контактная часть к проверяемому объекту).
  • О — контактный режим. Работает, как и у простых устройств: палец — на контактную площадку, щуп — на токопроводящий элемент.

Сказать точно о том, какая модель универсального тестера лучше, почти невозможно — все будет зависеть от сферы применения и требований.

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

  1. Щуп индикатора приложить к входному контакту лампы.
  2. На контактную пластину отвертки приложить палец руки.
  3. Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
  4. Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

  1. Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
  2. Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
  3. Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.

Проверка работоспособности индикатора

Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.

В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными.

Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.

Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.

Пробник-индикатор, мультиметр, контролька. Изучаем электроизмерительные приборы.

В продолжение статьи “Как пользоваться мультиметром”. Исключительно всем необходимо уметь пользоваться измерительными приборами.

” КОНТРОЛЬКА”

Самый народный и просто необходимый электроизмерительный прибор это обычная лампа
накаливания, контрольная лампа (“контролька”).
Лампу следует применять небольшой мощнорсти:до 60 ватт. Уникальность контрольной лампы
состоит в том , что при замерах, хоть и примерных, величины напряжения, она становится нагрузкой
(потребителем) замеряемой цепи.
Является необходимостью при работе с автомобильной электрикой, только электролампа на
другое напряжение 12 или 24 вольта, в зависимости от электрооборудования автомобиля.

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЗАМЕРАХ КОНТРОЛЬНОЙ ЛАМПОЙ

Контрольную лампу пускать в дело только до электросчетчика.

На руки “контролер” должен надеть диэлектрические перчатки, натянув их раструб на рукава
одежды. Эти перчатки в сухом помещении в некоторой степени заменят хозяйственные резиновые
перчатки.
Стоять “контролеру” разрешается только на сухом диэлектрическом
коврике или сухой диэлектрической дорожке.
Допустимо их заменить хозяйственным резиновым ковриком, который нужно сложить вдвое и
поместить на сухой деревянной доске.
Надобность в доске отпадает, когда под резиновым ковриком есть сухой деревянный пол или пол,
устланный линолеумом.
Контрольную лампу следует поместить в коробку из изоляционного материала с прорезью для
светового сигнала.


Сетчатый металлический чехол предохраняет лампу от ударов, но при взрыве колбы лампы мелкие
осколки могут поразить глаза, кожу…
Два проводника к патрону лампы нужно ввести в коробку через разные отверстия.
Это исключит замыкание между проводниками, когда их изоляцию перетрут кромки отверстий.
Поэтому в отверстия для проводников хорошо бы вставить и закрепить пластмассовые втулки со
скругленными краями.
Когда проводят проверку наличия напряжения, коробка с лампой должна
висеть на проводниках.
Если эту проверку проводят вблизи пола, то коробку с лампой отодвигают от себя на возможно
дальнее расстояние.
Сами шнуры и провода для проводников выбирают вышеописанного типа, т.е.
ШВП-1, ШПС и т.п.

Держатели щупов проводников изготовляют из пластмассы так, как это описывалось ранее.
Фланцы на щупах исключат попадание пальцев на токонесущие части установок, да и на
обнаженные концы металлических щупов, вставленных в эти держатели.
Контрольную лампу оснащают электролампой напряжением в 220 В. Бывает, и при этом
напряжении колба лампы после прохождения по ней тока взрывается.
Поэтому всегда следует отворачиваться от любой лампы в момент включения. Ну, а если на лампу
подать, например, 380 В, то колба сразу разлетится.
Отсюда и рекомендация: запрещается пользование контрольной лампой за пределами электросети,
“обслуживаемой” электросчетчиком!!!
Так, на этажном электрощитке, куда выходит проводка из квартиры к электросчетчику в
современных многоэтажных домах, неумелый жилец щупами контрольной лампы как раз и
“поймает” 380 В.

ИНДИКАТОР НАПРЯЖЕНИЯ

Индикатор напряжения обычно выполнен в виде отвёртки с окошечком на ручке или прозрачной
рукояткой, через которую можно прослеживать световой сигнал, появление которого говорит о
наличии фазы напряжения на жале индикатора-отвёртки.
В рукоятке встроены лампа тлеющего разряда и сопротивление(резистор) не менее 1 МегаОма.
При замерах необходимо коснуться пальцем руки контактного пятака на торце ручки указателя,
для обеспечения работы газоразрядной лампы.

Обратите внимание на жало одета ПХВ-трубка, сделайте так же, для предотвращения случайных
косаний этим местом токоведущих частей и избежания ненужных замыканий. Обычно указатели
напряжения, отвёртки-индикаторы расчитаны на замер напряжения от 110 до 380 вольт, что и
должно быть написано на рукоятке.

ПРОБНИК-ИНДИКАТОР “STDZ”

Основные функции:

1. Проверка напряжения переменного тока: контактным методом 70-250 вольт; бесконтактным 70-600 вольт
2. Проверка напряжения постоянного тока: до 250 вольт.
3.Проверка полярности: 1.5-36 вольт.
4.Обнаружение внутреннего обрыва: 0-50 Мом.
5.Обнаружение СВЧ-утечки: >5MW/см2.

Примечания:

1.Пробник нельзя использовать при напряжении выше установленного.
2.Нормальный режим работы при TEMP: от -10 до +50 С и частоте от 50 до 500 Гц.
3.При солнечном свете не видно свечение индикатора.
4.Перед замерами пробник должен быть проверен ( ниже ).
5.Нельзя применять под дождём.
6.Отвёрточное лезвие предназначено для замеров, крутить винты, во избежание поломки,
нерекомендуется.
7.Пользоваться можно только исправным прибором.
8.При присутствии статического напряжения, могут выдаваться ошибочные показания.
9.Нельзя заменять элементы пробника на элементы с другими параметрами.

Замена батарей:

1.Отверните винт-сенсор с торца ручки против часовой стрелки.
2.Аккуратно поправляя провод вдоль батарей, замените их.
3.Не применяйте пробник-индикатор со снятым винтом-сенсором.
4.Не закручивайте сильно винт, лопнет корпус.

Контактный метод

Когда определяете фазу напряжения в сети переменного тока не надо касаться сенсора.
В противном случае индикатор будет загораться и при касании фазы и при касании нулевого
провода. Во избежании серьёзных ошибок не забывайте об этом. Касанием к сенсору определяем
нулевой контакт при отключенной сети.

Бесконтактный метод

Определяется наличие напряжения в кабелях, розетках, выключателях.
Можно обнаружить обрыв в проводе, двигаясь вдоль, до прерывания свечения индикатора.

Так же проверяется наличие высокого напряжения в системах зажигания двигателей.
Показываются места скрытой проводки, наличие высокого напряжения в телевизорах и мониторах,
напряжение в трансформаторах.

Перед экраном телевизора или электронно-лучевого монитора замеряется растояние
распространения вредного статического поля.У микроволновой печи по периметру дверцы
замеряется присутствие утечки высокочастотных полей.

Поиск полярности

Можно определять полярность акумуляторных батарей и элементов питания прикасаясь к одному
полюсу лезвием пробника, при этом палец на сенсоре, а к другому пальцем второй руки.Яркое
свечение индикатора – положительный (+) вывод элемента, тусклое – отрицательный (-).

Проверка на “обрыв”

STDZ пробник (“прозвонка”) проверяет электрические цепи на “обрыв” и показывает( грубо) наличие
сопротивления в цепи. Касаемся пробником, прижимая сенсор, одного контакта электролампы,
другого держимся рукой. Свет от индикатора показывает целостность внутренней цепи.

Тест электронных компонентов

Так же, легко определяются электроды на диодах, можно определять переходы на транзисторах.

MULTIMETER
266 CLAMP METER токоизмерительные клещи

Еще один вариант китайских производителей. Полезен для измерения переменного тока не разрывая цепи и большого сопротивления для обнаружения плохой изоляции.
Измерения тока происходит за счет обхвата клещами проводника, находящегося под нагрузкой.
Т.е. одного провода из двух или трех в зависимости от количества фаз в сети.

Для измерения, например, тока потребления агрегата холодильника, нужно с задней стороны найти отдельный питающий провод и
делать замеры с него.

Вообще, много бытовой техники с трудным доступом к отдельному проводу – пылесосы,
холодильники, электропечи, стиральные машины.
При необходимости можно изготовить переходник из удлинителя. Снять первичную изоляцию в оном месте длинной сантиметров 15 и развести провода, чтобы вставить клещи.
В основном ток замеряется при подозрении на междуветковое замыкание электродвигателей бытовой техники. Встроенный в клещи мегоометр служит для измерения сопротивления изоляции
электрооборудования. Существуют нормы допустимых значений сопротивления оборудования и кабелей.
Бытовую технику производители стараются изготовлять в пластмассовых корпусах, чтобы максимально защитить потребителя от удара током, в том числе из – за плохого сопротивления
изоляции электроэлементов.

МУЛЬТИМЕТР DT-830B

Исключительно всем необходимо уметь пользоваться измерительными приборами.
Вольтамперомметр – универсальный прибор (коротко-“тестер”, от слова “тест”). Разновидностей
очень много,все мы их рассматривать не будем,возьмем самый легкодоступный для всех
мультиметр китайского производства DT-830B.

МУЛЬТИМЕТР DT-830B состоит из:

-дисплей ж/к
-переключатель многопозиционный
-гнезда для подключения щупов
-панель для проверки транзисторов
-задняя крышка(будет нужна для замены элемента питания прибора, элемент типа “Крона” 9 вольт)
Положения переключателя разделены на сектора:
OFF/on -выключатель питания прибора
DСV – измерение напряжения постоянного тока(вольтметр)
ACV – измерение напряжения перепенного тока(вольтметр)
hFe – сектор включения измерения транзисторов
1. 5v-9v – проверка элементов питания.
DCA – измерение постоянного тока (амперметр).
10А – сектор амперметра для измерения больших значений постоянного тока(по инструкции
измерения проводятся в течение нескольких секунд).
Диод -сектор для проверки диодов.
Ом -сектор измерения сопротивления.

Сектор DCV.

На данном приборе сектор разделен на 5 диапазонов. Проводятся измерения от 0 до 500 вольт.
Напряжение постоянного тока большой величины нам встретится только при ремонте телевизора.
Этим прибором при больших напряжениях нужно работать крайне осторожно.

При включении в положение “500” вольт на экране в левом верхнем углу загорается предупреждение HV, о том, что включен самый верхний уровень измерения и при появлении
больших значений нужно быть предельно внимательным.

Обычно измерение напряжения ведется переключением больших положений диапазона на
меньшие, если вы не знаете величину измеряемого напряжения. Например, перед измерением
напряжения на аккумуляторной батареи сотового телефона или автомобиля,
на которых написано максимальное напряжение 3 или 12 вольт,то ставим смело сектор в положение
20” вольт. Если поставим на меньшую, например, на “2000” милливольт прибор может выйти из
строя. Если поставим на большую-показания прибора будут менее точными.

Когда вы не знаете величину измеряемого напряжения (конечно же в рамках бытового
электрооборудования, где оно не превышает величин прибора),тогда выставляете на верхнее
положение “500” вольт и делаете замер. Вообщем-то, грубо замерять, с точностью до одного
вольта, можно на положении “500” вольт.

Если требуется большая точность, переключите на нижнее положение, только чтобы величина
измеряемого напряжения не превышала значения на положении выключателя прибора.
Этот прибор удобен в измерении именно напряжения постоянного тока в том, что не требует
обязательного соблюдения полярности.

Если полярность щупов (“+”красный,“-“черный) не будет
совпадать с полярностью измеряемого напряжения,то в левой части экрана появится знак “-“,а величина будет соответствовать измеряемой.

Сектор ACV.

Сектор имеет на данной разновидности прибора 2 положения – “500” и “200”
вольт.
С большой осторожностью обращайтесь с измерениями 220-380 вольт.
Порядок измерений и установки положений аналогичен сектору DCV.

Сектор DCA.

Является миллиамперметром постоянного тока и применяется для измерения маленьких токов,
в основном в радиоэлектронных схемах. Нам пока не пригодиться.
Во избежание поломки прибора, не ставьте переключатель на этот сектор, если забудете и начнете
измерять напряжение, то прибор выйдет из строя.

Есть еще положение 10 А измерения постоянного тока (ампереметр). Измерения производятся с перестановкой провода из второго гнезда в гнездо 10 А.
Если вам необходимо измерять ток какого – либо электроприбора, можно воспользоваться амперметром, но опять же с большой осторожностью.
В инструкции по прибору написано, что измерения тока производить
несколько секунд, но я бы не рекомендовал бы лишний раз пользоваться этой возможностью.
Если вы будите читать наши статьи, обзоры, уроки, то узнаете, что есть другие способы узнать примерную величину
силы тока и этого будет нам более предостаточно.

Сектор измерения сопротивления (омметр).

Разделен на положение от 200 Ом до 2 Мом (2000000 Ом).
Можно измерять сопротивление от 1 Ома до 2 Мом со следующими нюансами:
Во-первых: китайский мультиметр не является точным прибором и погрешность его показаний довольно велика.
Во-вторых: непредсказуемая большая чувствительность при точных измерениях.
В связи с этим, при замыкании щупов между собой, прибор указывает на сопротивление цепи, которой не следует
принебрегать, а считать её за сопротивление провода на щупах, т. е. при измерении маленьких
сопротивлений из результата нужно отнять значение, полученное при замыкание щупов.

Например: замеряем сопротивление лампы, т.к. лампа имеет маленькое сопротивление, ставим в
положение 200 Ом.
Сначала замкнем щупы между собой. У меня прибор показал 0.9 Ом – это значит мы и отнимим,
после измерения нужного нам сопротивления. Замеряем на лампе получаем 70.8 – 0,9 = 69.9 Ом.

Учтите, что показания приблизительны, но в наших случаях с бытовыми электроприборами этого
достаточно.
Работа вверх по диапазону сектора не представляет ничего сложного.Если у вас на экране слева
показана единица, то сопротивление больше, чем установленное положение переключателя, а если
единица на экране при положении выключателя 2000КОм,то можно считать цепь оборванной.

Замена батареи:

Как только вы заметите сбой на дисплее, пропадают цифры или показания не
соответствуют с примерными значениями, значит пришла пора заменить батарею. Маленькая
крестовая отвертка – задняя крышка – новый элемент 9 V.

Сектор Диод.

Одно положение для проверки диодов на пробой (на маленькое
сопротивление) и на обрыв ( бесконечное сопротивление). Принципы измерения основаны на
работе Омметра. Также как и hFE.

Сектор hFE

Для измерения транзисторов имеется панелька с указанием в какое гнездо какую
ножку транзистора помещать.
Проверяются транзисторы обеих n – р – n и р – п -р проводимостей на
пробой, обрыв и на большее отклонение от стандартных сопротивлений переходов.

Поделиться ссылкой:

Индикаторы напряжения - ElectrikTop.ru

Электрическое напряжение невидимо и часто опасно. Это, безусловно, относится к электросети. Поэтому электрики и домашние хозяева, которым приходится чинить приборы и электропроводку, должны использовать специальные пробники для обнаружения высокого напряжения, мест прокладки проводки и проверки целостности участков проводки. Они помогут найти фазу и ноль.

Пробник для проверки фазного напряжения

Электриками часто используется индикаторная отвёртка. Это небольшая отвертка, довольно «слабая» на вид, неспособная затянуть винты с большим моментом. Но у нее другое назначение. Это индикатор фазы сети. Фазные провода сети находятся под повышенным напряжением относительно земли и нулевого провода, смертельно опасным для человека.

Отвертка индикаторная — это простой и надежный тестер напряжения. Она не позволяет измерять напряжение, но безошибочно говорит о наличии напряжения, которое МОЖЕТ быть опасным. Наиболее распространен индикатор на основе неоновой лампочки. Это классика, конкурировать с которой очень сложно, и вот почему:

  • Простота устройства,
  • Высокая надежность,
  • Высокая чувствительность,
  • Дешевизна.

Стоит уделить ей подробное внимание в отдельном разделе и описать, как работает этот пробник.

Индикатор напряжения сети газоразрядный

Принцип работы индикаторной отвертки состоит в особенно малом токе тлеющего разряда в неоновой лампочке, который поддается визуальному обнаружению. В то же время напряжение разряда очень удачно расположено в диапазоне от 70–80 вольт и выше.

Последовательно с лампочкой включается токоограничивающий резистор с номиналом 500–1000 килоом. Он защищает от чрезмерного тока лампочку и тело человека.

Особенность неонового индикатора в том, что человек является частью электрической цепи, к которой приложено высокое напряжение. Но поскольку тело человека имеет сопротивление порядка 1–4 килоом, то подавляющая часть напряжения падает на лампочке и соединенном с ней резисторе.

На самом человеке падают единицы вольт, что совершенно безопасно. Ни в коем случае нельзя использовать отвертку без сопротивления!

Индикаторной отверткой нельзя сделать почти ничего, кроме как определить фазу и ноль. Но это очень важная и обязательная задача, имеющая прямое отношение к электробезопасности. Как отвертка индикатор довольно слаб и такой отверткой нельзя затягивать винты с большим усилием.

Удерживая отвертку в руке, осторожно касаются токоведущих частей. При этом обязательно нужно касаться металлической кнопочки или ободка на изолирующей ручке отвертки, чтобы цепь замкнулась через тело на землю. Если лампочка внутри отвертки светится малиновым светом, то данный проводник — одна из фаз сети. Иначе это нейтраль, имеющая связь с землей, или заземление, или изолированный участок цепи (проводник).

Свечение может наблюдаться даже на тех проводниках, которые «не бьют током». Это сетевые наводки через емкостную связь. С ними также необходимо соблюдать осторожность. Если величина емкости достаточно велика, то такой проводник может быть опасным.

Другие виды индикаторов

Кроме классической схемы неонового пробника есть еще несколько индикаторов. Некоторые из них не предназначены для проверки сетевого напряжения, но зато позволяют прозванивать проводку на целостность и отыскивать обрывы и плохие контакты. Есть и устройства со многими функциями.

На светодиоде

Отвертка индикатор напряжения может использовать другие принципы, например, есть пробники на светодиодах. Принцип работы светодиода заключается в генерации квантов света при помощи переходов возбужденных электронов на более низкие уровни. Они практически не греются, работают как обычные диоды. Однако ток, при котором светодиод начинает заметно светиться, достигает уже единиц миллиампер, поэтому самые простые из таких пробников всегда имеют заземляющий крокодильчик.

Часто в отвертку на светодиоде встраивается батарейка и это позволяет использовать ее как прозвонку для обесточенных цепей. Индикаторная отвертка на батарейках может содержать простейший электронный усилитель на полевом транзисторе. В цепи его затвора включен щуп — лезвие отвертки или шило.

Светодиод включается последовательно с батарейкой через канал полевого транзистора. Очень слабый ток, протекающий через затвор транзистора и затем емкость изолированной рукоятки в тело человека, открывает канал полевого транзистора. Ток усиливается в сотни раз и этого оказывается вполне достаточно для загорания светодиода.

Такой индикатор годится для прозвонки проводов и выключателей. С его помощью можно даже обнаружить фазу проводки в стене, если есть напряжение. Полевой транзистор реагирует на ничтожный ток, протекающий через емкость его затвора, то есть пробник с ним способен обнаружить слабые электрические поля рассеяния от электропроводки.

Если требуется прозвонить провод или исправность замкнутого выключателя то один его конец нужно подсоединить к щупу, а другой к «пятачку» на торце отвертки. Загоревшийся светодиод покажет целостность цепи, значит, обрывов нет и контакты в исправном состоянии.

ВНИМАНИЕ! Не рекомендуется таким образом проверять катушки и электромоторы. Напряжение самоиндукции может повредить пробник с полевым транзистором и даже простой пробник со светодиодом. Для подобных целей лучше использовать мультиметр в режиме прозвонки.

Электронный индикатор

Электронный индикатор содержит миниатюрную батарейку, электронный чип и ЖКИ дисплей. Он также может содержать светодиоды двух цветов и зуммер («пищалку»). С его помощью можно измерять даже температуру.

Звуковая отвертка издает сигнал, что очень удобно, так как взгляд не отвлекается, и особенно при ярком освещении, когда свечение неонового индикатора или светодиода может быть незаметно. Инструкция к прибору поясняет как найти фазу или выполнить другие проверки.

Электронный индикатор считается более продвинутым, чем индикаторная отвертка со светодиодом, но это больше маркетинговые штучки. На практике электрики редко используют такие пробники из-за их дороговизны и небольшого срока эксплуатации. Есть действительно качественные модели, но их стоимость составляет  десятки долларов, и к тому же их почти нет на российском рынке, занятым недорогой китайской продукцией.

Мультиметр

Это не просто пробник электрика, это измерительный прибор, позволяющий получить гораздо больше информации чем просто «есть» или «нет». С помощью мультиметра можно измерять переменное или постоянное напряжение, а также ток и сопротивление. Мультиметр имеет специальный чип с экономичным аналого-цифровым преобразователем и работает от батарейки (обычно типоразмера 6F22 — «Крона»).

Вот несколько простых примеров, что можно сделать с его помощью, например, как проверить розетку мультиметром.

Как проверить заземление в розетке:

  1. Выключим автомат линии, питающей розетку!
  2. Установим переключатель мультиметра в положение прозвонки.
  3. Подключим один щуп к клемме заземления розетки.
  4. Подключим второй щуп к шине заземления.
  5. Если есть звук, значит, провод PE от розетки исправен.

Как проверить напряжение в розетке:

  1. Установим переключатель мультиметра в положение измерения переменного напряжения на пределе 700 В.
  2. Убедимся, что один щуп прибора подключен к клемме Общ. (Common), а второй к клемме V. Это очень важно!
  3. Подключим один щуп к одному гнезду розетки, а второй — ко второму. Прибор должен показать действующее значение напряжения 200 — 230 вольт.

Как проверить лампочку мультиметром:

  1. Установим переключатель мультиметра в положение единиц килоом (омметр).
  2. Подключим щупы: один к общей клемме, а другой к клемме V.
  3. Подключим цоколь лампочки к щупам в любом порядке. Если это исправная лампа накаливания, то прибор покажет сопротивление порядка десятков или сотен Ом. Если он ничего не показывает (или единицу в самом старшем разряде) то лампочка неисправна.

СОВЕТ Проверка таким способом светодиодных ламп может дать очень неопределенные результаты, так как там используется электронная схема, которая начинает реагировать при гораздо больших напряжениях чем то, которое дает обычный мультиметр.

Под каждую задачу лучше выбирать подходящий инструмент. Приступая к ремонту проводки или установке новых приборов, необходимо обесточить участок предстоящих работ и обеспечить предупреждение для тех кто может его включить! Работать одному не допускается, это опасно! Убедиться в отсутствии напряжения лучше всего поможет индикаторная отвертка. Мультиметр будет тут неудобным.

После монтажа или ремонта на обесточенном участке необходимо проверить отсутствие коротких замыканий и замерить сопротивление изоляции. Здесь будет полезным именно мультиметр.

Универсальные пробники-индикаторы - RadioRadar

С помощью пробника можно проверить наличие напряжения в контролируемой цепи, определить его вид (постоянное или переменное), а также проводить "прозвонку" цепей на исправность. Схема устройства показана на рис. 1 Светодиод HL2 индицирует наличие на входе (вилки ХР1 и ХР2) постоянного напряжения определенной полярности. Если на вилку ХР1 поступает плюсовое напряжение, а на ХР2 - минусовое, через токоограничивающий резистор R2, защитный диод VD2, стабилитрон VD3 и светодиод HL2 протекает ток, поэтому светодиод HL2 будет светить. Причем яркость его свечения зависит от входного напряжения. При обратной полярности входного напряжения он светить не будет.

Рис. 1

Светодиод HL1 индицирует наличие на входе устройства переменного напряжения. Он подключен через ограничивающие ток конденсатор С1 и резистор R3, диод VD1 защищает этот светодиод от минусовой полуволны переменного напряжения. Одновременно со светодиодом HL1 будет светить и HL2. Резистор R1 служит для разрядки конденсатора С1. Минимальное индицируемое напряжение - 8 В

В качестве источника постоянного напряжения для режима "прозвонки" соединительных проводов применен ионистор С2 большой емкости. Перед проведением проверки необходимо его зарядить. Для этого устройство подключают к сети 220 В примерно на пятнадцать минут. Ионистор заряжается через элементы R2, VD2, HL2, напряжение на нем ограничено стабилитроном VD3. После этого вход устройства подключают к проверяемой цепи и нажимают на кнопку SB1. Если провод исисправен, через него, контакты этой кнопки, светодиод HL3, резисторы R4, R5 и плавкую вставку FU1 потечет ток и светодиод HL3 станет светить, сигнализируя об этом. Запаса энергии в ионисто-ре достаточно для непрерывного свечения этого светодиода около 20 мин.

Ограничительный диод VD4 (напряжение ограничения не превышает 10,5 В) совместно с плавкой вставкой FU1 защищает ионистор от высокого напряжения в случае, если при контроле входного напряжения или зарядке ионистора будет случайно нажата кнопка SB1. Плавкая вставка перегорит и потребуется ее замена.

В устройстве применены резисторы МЯТ, С2-23, конденсатор С1 - К73-17в, диоды 1 N4007 можно заменить на диоды 1 N4004, 1 N4005, 1N4006, стабилитрон 1 N4733 - на 1N5338B. Все детали смонтированы на макетной монтажной плате с применением проводного монтажа.

Еще один пробник в виде щупа собран на светодиодах и кроме "прозвонки" цепей позволяет определить тип напряжения (постоянное или переменное) и приближенно оценить его значение в интервале от 12 до 380 В. Автор этого устройства - А. ГОНЧАР из г. Рудный Кустанайской обл. Казахстана. Ему по роду своей деятельности часто приходится контролировать работоспособность и ремонтировать различные устройства, где примененяются различные по значению (36, 100, 220 и 380 В) постоянные и переменные напряжения. Для проверки подобных цепей предлагаемый пробник очень удобен, поскольку не требуется проводить переключений при различном контролируемом напряжении. При разработке этого устройства за основу был принят пробник, описание которого опубликовано в "Радио" № 4 за 2003 г на с. 57 (Сорокоумов В. "Универсальный пробник-индикатор"). С целью расширения функциональных возможностей он был доработан.

Рис. 2

Схема модернизированного пробника показана на рис. 2. Он содержит гасящий резистор R1, шкалу из двухцветных светодиодов HL1-HL5, накопительный конденсатор С1 и индикатор фазного провода на неоновой лампе HL7. Устройство может работать в трех режимах: индикатора напряжения, указателя фазного провода и "прозвонки" - индикатора проводимости электрической цепи.

Для индикации напряжения вход устройства - штырь ХР1, вставленный в гнездо XS2, и гнездо XS1 (с помощью гибкого изолированного провода), подключают к контролируемым точкам. В зависимости от разности потенциалов этих точек через резисторы R1-R6 и стабилитрон VD1 протекает различный ток. С увеличением входного напряжения возрастает и ток, что приводит к росту напряжения на резисторах R2- R6. Светодиоды HL1-HL5 поочередно загораются, сигнализируя о значении входного напряжения Номиналы резисторов R2-R6 подобраны так, чтобы при напряжении 12 В и более загорался светодиод HL5, 36 В и более - HL4, 127 В и более - HL3, 220 В и более - HL2 и 380 В и более - HL1.

В зависимости от полярности входного напряжения цвет свечения будет различным. Если на штыре ХР1 плюс относительно гнезда XS1 светодиоды горят красным цветом, если минус - зеленым. При переменном входном напряжении цвет свечения - желтый. Следует отметить, что при переменном или минусовом входном напряжении может гореть и светодиод HL6.

В режиме указателя фазного провода в сети любой из входов (ХР1 или XS2) подключают к контролируемой цепи и прикасаются пальцем к сенсору Е1. Неоновая индикаторная лампа зажжется, если эта цепь соединена с фазным проводом

Для использования устройства для "прозвонки" цепей необходимо предварительно зарядить накопительный конденсатор С1. Для этого вход устройства на 15...20 с подключают к сети 220 В или к источнику постоянного напряжения 12 В и более (плюсом на вилку ХР1) За это время конденсатор С1 успеет зарядиться через диод VD2 до напряжения, немного меньшего 5 В (оно ограничено стабилитроном VD1). При последующем подключении к контролируемой цепи, если она исправна, конденсатор будет разряжаться через нее, резистор R7 и светодиод HL6, который загорится. Если проверку проводить кратковременно, то зарядки конденсатора хватит на несколько проверок, после чего зарядку конденсатора следует повторить.

Применены постоянные резисторы R1 - ПЭВ-10, остальные - МЯТ, С2-23, конденсатор - К50-35 или импортный, диод КД102Б можно заменить на любой диод из серии 1N400x, стабилитрон КС147А - на КС156А, взамен двухцветных светодиодов можно применить по два разного цвета свечения, включив их встречно-параллельно, светодиод HL6 желательно применить с повышенной яркостью свечения. Следует отметить, что светодиоды разного цвета свечения имеют различные значения прямого напряжения, поэтому пороги их включения при разной полярности входного напряжения не будут одинаковыми.



Большинство деталей размещены на плате из текстолита или гетинакса, для их выводов сделаны отверстия и применен проводной монтаж. Светодиоды HL1-HL5 установлены в ряд. Поскольку в качестве корпуса пробника был использован корпус от неисправной газовой пьезозажигалки, плата рассчитана на установку в него (рис. 3). Отверстие в корпусе, предназначенное для кнопки пьезозажигалки, закрыто оргстеклом. Все светодиоды и неоновую лампу располагают на плате так, чтобы их было видно через это отверстие. Гнездо XS1 размещают на боковой стенке корпуса, XS2 - в торце. В качестве сенсора можно применить винт, расположенный также на боковой стенке. В гнездо XS1 вставляют вилку с гибким проводом и зажимом "крокодил" на другом конце, а в гнездо XS2 - металлический штырь, заостренный на конце для более удобного подключения к малогабаритным контактам (рис. 4).

Рис. 4

При сборке, проверке и эксплуатации описанного устройства следует помнить о правилах безопасности при работе с высоким напряжением.

Автор: В. Гричко г. Краснодар

Дешевый индикатор пробника, найдите предложения индикатора пробника онлайн на Alibaba.com

Предыдущий следующий 1 /34

Связанные ключевые слова:

интерфейс датчика

оборудование для калибровки датчика температуры

тестер электрических датчиков

зонд кельвина

пробоотборник

Ключевые слова, связанные с Китаем:

Индикатор циферблата Китай

Индикатор цифрового положения Китая

Индикатор уровня воды в Китае

Биологический индикатор Китая

Индикатор гайки колеса Китая

Цифровой индикатор часового типа Поверхностный зонд с ЧПУ

Для преобразования низкого напряжения (~ 1. 3V) вывод настраиваемого протокола циферблатным индикатором на то, что будет читаться компьютером, который я выбрал для использования микроконтроллера PIC. В частности, я буду использовать PIC12F1822, потому что он дешевый, маленький, хорошо оснащенный и, самое главное, то, что у меня есть под рукой. Я буду писать код для PIC-чипа на C, используя mikroC в качестве компилятора.

Целей для этого интерфейса:

  • Считывание данных с циферблатного индикатора
  • Данные процесса
  • Отправка данных на компьютер (через UART)

Распиновка микросхемы и функции, которые я выбрал для использования для каждого контакта:


Считывание данных с циферблатного индикатора

Так как данные выходят из циферблатного индикатора, только напряжение около 1.3 В, и я запитал микросхему PIC 5 В, я не могу просто прочитать линии данных и тактовых импульсов с помощью стандартных операций чтения цифрового ввода-вывода (всегда будет возвращаться ЛОЖЬ, поскольку напряжение никогда не становится достаточно высоким, чтобы сработать ИСТИННЫЙ порог).

Первоначально я думал, что мне придется использовать аппаратный преобразователь уровня с транзистором и подтягивающим резистором, но с тех пор я понял, что могу считывать данные как аналоговые и устанавливать свои собственные пороги HIGH и LOW в программном обеспечении. Изначально я был обеспокоен тем, что аналоговое считывание будет слишком медленным в зависимости от того, насколько быстро синхронизируются данные, поступающие от индикатора набора.Но оказалось, что надежно считывать данные и тактовые сигналы с циферблатного индикатора достаточно быстро.

Вот процесс чтения данных:

1. Подождите, пока линия Clock перейдет в НИЗКИЙ уровень (это естественно состояние останется ВЫСОКИМ)

2. Повторить 24 раза (чтобы прочитать все биты сообщение):

а. Дождитесь появления нарастающего фронта в строке Clock (от LOW до ВЫСОКИЙ переход)

г. Прочтите строку данных, чтобы получить следующий бит

г. Добавить бит к совокупным данным для этого сообщения и смена

3. Данные процесса (будут рассмотрены ниже)

4. Отправка данных (будет рассмотрено далее)

5. Вернитесь к шагу 1, чтобы дождаться следующего сообщения

Примечание: в случае, если мы начинаем или теряем синхронизацию с данными и в конечном итоге ждем следующего бита сообщения, который никогда не придет, нам понадобится тайм-аут на шаге 2a , так что если нарастающий фронт не приходит в течение определенного времени, мы прерываем текущее чтение и переходим к шагу 1 , чтобы дождаться повторной синхронизации следующего сообщения.

Вот быстрый снимок экрана, показывающий, что PIC-чип может успешно считывать часы и считывать сигналы данных в правильное время. Красная линия - это линия данных циферблатного индикатора (имейте в виду, что ее естественное состояние ВЫСОКОЕ, поэтому здесь отображаются все нули, кроме последнего бита). Синяя линия - это временные выходные данные отладки микросхемы PIC, показывающие, когда он обнаруживает нарастающий фронт тактовой частоты, и именно здесь производится выборка строки данных. Похоже, они неплохо сочетаются.


Обработка данных

После считывания каждого отдельного бита его необходимо объединить с остальными битами для построения окончательного слова данных.Это делается в процессе сдвига битов, показанном ниже, который выполняется для каждого бита. Имейте в виду, что младший бит отправляется первым, так что он определяет направление, в котором нам нужно сдвинуться.

Процесс построения слова данных:

1. Возьмите текущий бит данных (который будет 1 или 0) и сдвиньте его влево на 24 бита

2. Затем добавьте его к слову данных

3. Сдвинуть слово данных на 1 бит вправо.

4. Повторить для следующего бита данных

Теперь, когда у нас есть слово данных, мы можем извлечь его часть измерения, взяв биты 0-19. Взяв модуль этого числа и 2, вы получите последнюю цифру (которая может быть только 0 или 5, 0 = «0» и 1 = «5». Затем разделите на 2, и тогда остальные цифры останутся в десятичной форме. . Их можно преобразовать в символы ASCII, разбив их на отдельные цифры и добавив 0x30.


Отправка данных

Данные будут отправлены на компьютер с помощью встроенного аппаратного UART в микросхеме PIC.Итак, все, что требуется, - это настроить UART и загрузить в регистр отправки каждый символ, который будет отправляться по одному.

Настроен UART микросхемы PIC ...

Прочитайте больше " Пробник индикатора часового типа

- это ... Что такое щуп индикатора часового типа?

  • Циферблатный индикатор - Циферблатные индикаторы, также известные как циферблатные индикаторы и индикаторы щупов, представляют собой инструменты, используемые для точного измерения небольших линейных расстояний и часто используются в промышленных и механических процессах. Они названы так потому, что результаты измерений…… Wikipedia

  • Суппорт - Для использования в других целях, см Штангенциркуль (значения). Штангенциркуль… Википедия

  • Сухой Су-30МКК - Инфобокс Название самолета = Су 30МКК подпись = Венесуэльский Су 30МК2 Тип = Многоцелевой истребитель, Ударный истребитель, Производитель истребителей тяжелого класса = Конструктор КнААПО = Первый полет Сухого = введен = декабрь 2000 г. выведен на пенсию = статус = Активная служба основной пользователь = Люди… Википедия

  • Bently Nevada - [http: // www.gepower.com/prod serv / products / oc / en / bently nevada.htm Bently Nevada] - это имя, давно связанное с приборами и услугами для мониторинга состояния, в первую очередь с датчиками, системами и диагностическими услугами для оборудования для мониторинга…… Wikipedia

  • Стационарный измерительный прибор - Стационарный измерительный прибор был специальным прибором обнаружения, который использовался Королевским корпусом наблюдателей во время холодной войны между 1958 и 1982 годами для обнаружения ионизирующего излучения от ядерных осадков, вызванных наземным взрывом. […… Википедия

  • Королевский корпус наблюдателей - прапорщик действовал в 1925–1996 гг. Страна… Википедия

  • Сердечный выброс - (Q или CO) - это объем крови, перекачиваемый сердцем, в частности левым или правым желудочком, в интервале времени в одну минуту. CO можно измерить разными способами, например, дм3 / мин (1 дм3 равен 1000 см3 или 1 литру). Вопрос…… Википедия

  • Оперативные инструменты Королевского корпуса наблюдателей - Основная статья: Королевский корпус наблюдателей КР размещает наблюдателей на подпольном посту наблюдения во время учений времен холодной войны.Циферблат BPI можно увидеть на заднем плане с телетайпом, радиологическим прибором FSM и приемником WB400 на столе.…… Wikipedia

  • Обзор бизнеса и промышленности - ▪ 1999 Введение Обзор Среднегодовые темпы роста выпуска продукции обрабатывающей промышленности, 1980 97, Таблица выпуска продукции, 1994 97, Табличные индексы производства, занятости и производительности в обрабатывающих отраслях, Таблица (для Годовой…… Универсал

  • Измерение расхода - это количественное определение движения жидкости в объеме.

  • Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
