Содержание

СПРУТ-Технология SprutCAM (лицензии), 4x Фрезер, 3x Фрезер плюс + 4D-операции фрезерной обработки, + 5 (3+2) координатные операции

SprutCAM – CAD/CAM-система для создания управляющих программ ЧПУ. Решение обеспечивает программирование 2- и 3-осевых станков, станков с 4-й и 5-й осью, токарных станков,станков швейцарского типа, машин 2D, 5D и 6D резки и многое другого.

Функциональное наполнение и широкий набор инструментальных средств SprutCAM обеспечивает эффективное использование системы при изготовлении штампов, пресс-форм, литейных форм, прототипов изделий, мастер-моделей, деталей машин и конструкций, оригинальных и серийных изделий, корпусных деталей и запасных частей, изделий из дерева, шаблонов, а также при гравировке надписей и изображений.

SprutCAM содержит в себе мощный модуль симуляции обработки, который позволяет моделировать процесс обработки детали на любом станке, предварительно созданном на основе его кинематической схемы и твердотельной модели.

Комплект поставки SprutCAM содержит набор станков, охватывающий практически все типы металлорежущего оборудования (более 50 кинематических схем). В процессе симуляции пользователь визуально контролирует весь процесс обработки детали с учетом перемещений всех исполнительных и вспомогательных органов станка. Кроме того, система автоматически помечает кадры программы, в которых обнаруживает столкновения или недопустимые режимы резания.

Преимущества SprutCAM:

  • Программирование 2- и 3-осевых станков. Изготовление корпусных деталей, штампов и любых других деталей на 2- или 3-осевом станке.
  • Программирование станков с 4-й осью. Ротационная обработка в SprutCAM. Обработка шнеков, лопаток, зубчатых колес, балясин.
  • Программирование 5-осевых обрабатывающих центров. Индексная (3+2) и непрерывная обработка. Для турбинных колес, лопаток, фрезерование каналов.
  • Программирование высокоскоростной обработки.  HSM(ВСО) в SprutCAM для быстрого снятия большого объема материала.
  • Программирование токарных станков. Обточка и расточка цилиндрических, поверхностей, нарезание резьбы, подрезка и обработка торцов, сверление, зенкерование и развертывание отверстий.
  • Программирование станков швейцарского типа. Изготовление деталей на автоматах продольного точения и токарных автоматах.
  • Многоканальная обработка с синхронизацией. Многоканальная обработка на токарных, токарно-фрезерных станках и станках швейцарского типа.
  • Аддитивные и гибридные технологии в SprutCAM. Программирование наплавки на 5-осевых станках, гибридной технологии на токарно-фрезерных станках
  • Программирование машин 2D резки.
    Программирование лазерной, гидроабразивной, плазменной, кислородной резки и резки ножом на станках с ЧПУ.
  • Программирование 5D и 6D резки на станках с ЧПУ.  Резка и обрезка, 6D резка фрезой, лазером, водой, плазмой, ножом.
  • Программирование станков электроэрозионной резки. 2 – 4-х координатные стратегии для электроэрозионной обработки.
  • Программирование обработки дерева на ЧПУ. Программирование ЧПУ станков для изготовления деталей из дерева.
  • Программирование портальных станков. Решения для программирования 2-5-осевых станков портального типа, они же роутеры.
  • Интеграция SprutCAM с CAD, CAPP и PLM системами. Импорт/экспорт данных, интеграция SprutCAM в ит-инфраструктуру предприятия.

✅ Купите СПРУТ-Технология SprutCAM (лицензии), 4x Фрезер, 3x Фрезер плюс + 4D-операции фрезерной обработки, + 5 (3+2) координатные операции на официальном сайте

✅ Лицензия СПРУТ-Технология SprutCAM (лицензии), 4x Фрезер, 3x Фрезер плюс + 4D-операции фрезерной обработки, + 5 (3+2) координатные операции по выгодной цене

✅ СПРУТ-Технология SprutCAM (лицензии), 4x Фрезер, 3x Фрезер плюс + 4D-операции фрезерной обработки, + 5 (3+2) координатные операции, лицензионное программное обеспечение купите в Москве и других городах России

Предлагаем также:

Пример создания программы CNC Siemens Sinumerik для вертикально-фрезерного станка Данная ЧПУ программа содержит фрезерование поверхности


Системы числового программного управления / CNC programming and machining

SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр. )


54 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.54

Пример создания программы CNC Siemens Sinumerik для вертикально-фрезерного станка Данная ЧПУ программа содержит фрезерование поверхности

Пример создания программы CNC Siemens Sinumerik для вертикально-фрезерного станка Данная ЧПУ программа содержит фрезерование поверхности _ и боковых сторон а также сверление. Примечание Для того чтобы программа работала на станке должны быть правильно установлены машинные данные ( изготовитель станка ). Габаритный чертеж детали Изображение 3-2 Вид сбоку 3.4 Примеры программы 3.4.3 Пример 3 Программа ЧПУ для фрезерной обработки Создание программы ЧПУ Пример программы 3 предназначен для обработки детали на вертикальном фрезерном станке. 840D sl 828D




См. также / See also :

Оснастка для токарных станков по металлу / Lathe tool holders

Оснастка для сверлильных и фрезерных станков / Tool holders for drilling and milling

Термопатроны / Shrink fit chuck

Гидравлический патрон инструментальный / Hydraulic chucks

Хвостовики инструментов / Shank tool

Резьбонарезные патроны для метчиков / Tapping chucks

Балансировка инструмента
/ Tool balancing

Штревель / Pull stud
Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр. )

51 Примеры простых программы ЧПУ для металлорежущего оборудования Первые шаги программирования Принцип действий Создание новой программы обрабо52 53 Пример простой ЧПУ программы Siemens Sinumerik 840D для токарной обработке на металлорежущем оборудовании с краткими комментариями Стартовая55 56 Листинг примера программы Sinumerik 840D в руководстве по программированию Программный код и комментарии Предварительный выбор инструмента с57
SIEMENS


Руководство
SIEMENS
2013
840D sl / 828D
Расширенное
программирование
(894 страницы)

Руководство
SIEMENS
2013
840D sl / 828D
Измерительные
циклы
(322 страницы)

Справочник
SIEMENS
2012
Программирование
840D sl 828D
Основы
(680 страниц)

Справочник
SIEMENS
2012
840D sl 828D
SINUMERIK
Фрезерование
(730 страниц)

Справочник
SIEMENS
2012
840D sl 828D
SINUMERIK
Токарная
обработка
(812 страниц)

Системы числового программного управления / CNC programming and machining

Программы и программные установки при работе со станками с ЧПУ – Программное обеспечение

Да, вручную работают, Mach4 пишет (Radius to end off arc differs from radius to startLine 50).

Через переводчик это (Радиус в конец от дуги отличается от радиус до 50 StartLine). Программы Sheetcam и Mach4 изучил поверхностно, более-менее понятно, но может чего упустил. Например не правильно настроил постпроцессор в Sheetcam или еще чего ? А G-код мой вот:



N0000 (Filename: 11111111111111.tap)

N0010 (Post processor: 5 MP1000-THC-Fan on piercecount.post)

N0020 (Date: 13.11.2013)

N0030 G21 (Units: Metric)

N0040 G53 G90 G40

N0050 F1

N0060 (Part: 11111111111111)

N0070 (Process: Без смещения 0, Фрезер./Гравир., 0,01 mm диаметр, 0 mm Глубина)

N0080 M06 T0 F1 (Фрезер./Гравир., 0,01 mm диаметр)

N0090 G00 Z4.0000

N0100 X182.4162 Y238.9159

N0110 Z0.5000

N0120 G28.1 Z3.00

N0130 G92 Z0.0

N0140 G00 Z0.0600

N0150 G92 Z0.0

N0160 G00 Z0.0000

N0170 M03

N0180 G01 F0

N0190 G03 X167.4162 Y253.9159 I-15.0000 J0.0000 F1.0

N0200 X152.4162 Y238.9159 I0. 0000 J-15.0000

N0210 X167.4162 Y223.9159 I15.0000 J0.0000

N0220 X182.4162 Y238.9159 I0.0000 J15.0000

N0230 M05

N0240 G00 Z4.0000

N0250 Y275.4533

N0260 Z0.5000

N0270 G28.1 Z3.00

N0280 G92 Z0.0

N0290 G00 Z0.0600

N0300 G92 Z0.0

N0310 G00 Z0.0000

N0320 M03

N0330 G01 F0

N0340 G03 X167.4162 Y290.4533 I-15.0000 J0.0000 F1.0

N0350 X152.4162 Y275.4533 I0.0000 J-15.0000

N0360 X167.4162 Y260.4533 I15.0000 J0.0000

N0370 X182.4162 Y275.4533 I0.0000 J15.0000

N0380 M05

N0390 G00 Z4.0000

N0400 Y314.1398

N0410 Z0.5000

N0420 G28.1 Z3.00

N0430 G92 Z0.0

N0440 G00 Z0.0600

N0450 G92 Z0.0

N0460 G00 Z0.0000

N0470 M03

N0480 G01 F0

N0490 G03 X167.4162 Y329.1398 I-15.0000 J0.0000 F1.0

N0500 X152.4162 Y314.1398 I0.0000 J-15.0000

N0510 X167.4162 Y299.1398 I15.0000 J0.0000

N0520 X182.4162 Y314.1398 I0. 0000 J15.0000

N0530 M05

N0540 G00 Z4.0000

N0550 X147.5063 Y300.7070

N0560 Z0.5000

N0570 G28.1 Z3.00

N0580 G92 Z0.0

N0590 G00 Z0.0600

N0600 G92 Z0.0

N0610 G00 Z0.0000

N0620 M03

N0630 G01 F0

N0640 G03 X119.0287 Y329.1846 I-28.4776 J0.0000 F1.0

N0650 X90.5511 Y300.7070 I0.0000 J-28.4776

N0660 X119.0287 Y272.2294 I28.4776 J0.0000

N0670 X147.5063 Y300.7070 I0.0000 J28.4776

N0680 M05

N0690 G00 Z4.0000

N0700 X182.4162 Y353.3637

N0710 Z0.5000

N0720 G28.1 Z3.00

N0730 G92 Z0.0

N0740 G00 Z0.0600

N0750 G92 Z0.0

N0760 G00 Z0.0000

N0770 M03

N0780 G01 F0

N0790 G03 X167.4162 Y368.3637 I-15.0000 J0.0000 F1.0

N0800 X152.4162 Y353.3637 I0.0000 J-15.0000

N0810 X167.4162 Y338.3637 I15.0000 J0.0000

N0820 X182.4162 Y353.3637 I0.0000 J15.0000

N0830 M05

N0840 G00 Z4.0000

N0850 X0.0000 Y396. 7329

N0860 Z0.5000

N0870 G28.1 Z3.00

N0880 G92 Z0.0

N0890 G00 Z0.0600

N0900 G92 Z0.0

N0910 G00 Z0.0000

N0920 M03

N0930 G01 F0

N0940 X200.0000 F1

N0950 Y0.0000

N0960 X138.6285 Y144.9161

N0970 X81.9353

N0980 Y266.9507

N0990 X37.2348

N1000 Y46.7329

N1010 X0.0000

N1020 Y396.7329

N1030 M05

N1040 G00 Z4.0000

N1050 M9

N1060 M05 M30



Как я уже говорил, делал его через Sheetcam. Пробовал через другие программы, все равно не работает.

Программы для генерации g кода фрезера. Рассмотрим использование станка с ЧПУ для создания несложного барельефа. Разберём работу с программой по шагам

Числовое программное управление или сокращенно «ЧПУ» – это специализированная системная программа для осуществления контроля над приводами, различным, производственных оборудованием станков и прочих механизмов.

Разновидности агрегатов с ЧПУ

Разновидностями оборудования, оснащённого ЧПУ могут быть:

  • Станки с ЧПУ. Например, станки, предназначенные для работы над пластмассой, деревом, токарные станки, фрезерные. началась еще в 50-х года XIX века;
  • Электрические моторы на базе векторного управления;
  • Инновационные промышленные роботы;
  • Периферийные механизмы, например, 3д сканеры и принтеры.

Именно из-за такого разнообразия систем на базе ЧПУ генерирование спец. кодов для ЧПУ и приобретает такое значение.

Создание кодов

Для генерации кода потребуется специализированная программа для создания этих самых кодов. Часто на производстве уже отлаженно то, каким программным управлением пользуется оператор.

Но при необходимости найти программное обеспечение, чтобы генерировать g коды и в режиме онлайн. Причем для создания программы числовым управлением не потребуется каких-либо дополнительных навыков либо повышенной квалификации в какой-то из областей. Достаточно базовых понятий в определении геометрических и физических величин, основанных на знаниях, полученных в школе.

Например, могут потребоваться знания:

  1. Как ввести геометрические характеристики и размеры детали.
  2. Параметры приборов и инструментов, необходимых для обработки детали.
  3. Насколько большую толщину слоя нужно будет снять.
  4. Насколько глубоко используемый инструмент должен сделать прорези.

Все эти данные звучат довольно сложно. Но для создания g они необходимы. Кроме этого многие из них вполне понятны на интуитивном уровне. Аналогичная программа (которая создает g коды) используется в автоматическом режиме на станках, оснащенных ЧПУ.

Онлайн программы для создания кодов

Сервисы доступные для программного числового управление работают в онлайн. Они предоставляются в режиме «ПО как услуга» (Software as a Service). При этом работая на онлайн сервисах нет необходимости в дополнительной программе для компьютера. Достаточно будет стандартного браузера. Причем доступ можно получить не только со стационарного ПК, но также с ноутбука, планшетного компьютера или смартфона. Главное, чтобы на устройстве был установлен интернет браузер.

Созданные при помощи онлайн сервисов программы можно использовать для фрезерных, плазменных, токарных электроэрозионных и других станков предназначенных для обработки разных материалов.

Почему использование ПК лучше для генерирования кодов

Сегодня есть два основных способа как ввести управляющую программу:

  1. При помощи цехового программирования (через стойку ЧПУ).
  2. Через ПК с дальнейшей передачей в стойку.

Первый метод в современных реалиях считается немного устаревшим и от этого малоэффективным. Поэтому он теперь используется не часто. Также это связанно с тем, что клавиши стойки не такие удобные для ввода данных как клавиатура компьютера. Кроме этого само ПО стойки слабее и предоставляет гораздо меньше возможностей пользователю. В особенности это заметно при необходимости редактировать данные. Кроме этого при вводе. Используя ручной ввод, оператор физически не в состоянии начать процесс работы над деталями на конкретном станке.

Набирать программу кода g на ПК значительно легче. Сделать это можно абсолютно в любом текстовом редакторе системы Виндовс. Даже в стандартном блокноте. Кроме этого существуют специализированные текстовые редакторы, сделанные под кодовую систему g. Они предоставляют расширенный функционал с большими возможностями.

Ведь сами станки работают в форматах м и g на базе стандартных форм EIA/ISO. Именно поэтому, используя подобные текстовые редакторы значительно проще при создании программы передавать данные на станок.

Однако создание программ требует максимум внимательности. Ошибка всего в одно числовое значение способна повредить деталь или даже вывести из строя станок. Печатать на ПК намного проще, чем вводить ее вручную на станке, но при этом сложнее, чем делать в онлайн приложении (как это описано выше). Там меньше шансов ошибиться. Нужно только ввести данные детали, которую следует обработать. А для написания в текстовом редакторе на ПК уже требуются определенные профессиональные навыки. Но на производстве использование онлайн программ допускается не часто. Больше встречается программирование ЧПУ вручную либо при помощи компьютера.

В погоне за мощными постт процесорами – CAM-приложениями станочники не замечают недорогой, доступный и легкий в применении и изучении программмный продукт. На всех форумах, куча вопросов умным гуру – как разобраться в настройках универсальных программ, рыская по интернету в поисках взломанных копий дорогих программам, мы почему-то не задумываемся, что легче приобрести недорогой программмный продукт и честно и законно, а что важно – и весьма эффективно, применять его на своем оборудовании.

Всё большее распространение сейчас получают домашние хоббийные и самодельные или ретрофитные станки с ЧПУ или станки конструкторы. С программой управления обычно всё понятно – это MACH, практически, нет альтернатив. А с выбором пост-процессора у домашнего мастера обычно возникают проблеммы.

Рассмотрим использование станка с ЧПУ для создания несложного барельефа.

Недорогое решение вопроса G-кода для этой цели – простая и удобная программа Bmp2Cnc.

G-кодовую управляющую программу (УП G-кодов) Bmp2Cnc создает по полутоновому изображению. В программу также можно закачать и цветную фотографию: есть возможность конвертирования цветной картинки в полутоновую, но мы здесь для примера будем применять уже готовый черно-белый рисунок:

Разберём работу с программой по шагам.

Итак, загружаем картинку в программу . Меняем размер изображения на тот, который соответствует размеру будущей барельефа. Вводим значение 100 мм в окошко “Ширина” и, если в чекбоксе ниже стоит птичка, высота картинки изменяется с тем же масштабом:

Далее выбираем ноль. Проще всего за начало координат УП принимать левый нижний угол картинки. Почему? Удобство заключается в том, что габариты барельефа будут в дальнейшем понятнее отображаться в программе управления Mach4, легче далее будет манипулировать управляющей программой – масштабировать деталь, зацикливать, т. е. выполнять несколько одинаковых обработок одной управляющей программой на одной заготовке, и так далее:

Наступает самый интересный момент. Сейчас мы увидим деталь в объеме. В секции “Глубина” мы задаем глубины для белого и черного цвета изображения. Для нашей барельефа размерами 100 на 100 устанавливаем глубину для самого темного оттенка черного сначала 10 мм, нажимаем кнопку “Применить”. Через секунду мы видим полученный рельеф в окне графической визуализации:

Нужно добавить еще объему? Задаем глубину 15 мм. Теперь деталь смотрится достаточно объемно:

В следующем диалоге bmp2cnc выбираем подходящий для нашей системы постпроцессор – Mach3-3 в миллиметрах и переходим к выбору инструмента :

Подбираем подходящую фрезу с острым носиком, которая будет достаточно чисто обрабатывать нашу деталь:

Выбирая диаметр инструмента – фрезы и иту параллельных проходов, не стоит увлекаться и задавать слишком высокие параметры – иначе обработка растянется на часы или даже сутки! Здесь лучше пойти на компромисс, пусть деталь получится слегка шершавой, в конце концов, пройтись шкуркой, в любом случае, придется (так как исходная картинка была невысокого качества), зато станок выполнит обработку гораздо быстрее:

Число проходов по глубине можно задать любое в зависимости от твердости материала, качества инструмента и т. д.

Здесь в шестом диалоге программы есть очень полезная функция, которая, кстати, в других маститых программах и реализуется “со скрипом”. Нажатием одной кнопки можно отсечь лишние для обработки плоскости, чем существенно укоротить время обработки. Мы отсекаем нижнюю плоскость – и наша модель принимает окончательный вид :

Нажатие кнопки “Вычислить” – и мы видим полученные траектории обработки. В отдельном окошке – готовая управляющая программа:

Далее можно запустить имитацию обработки . Анимированный инструмент-фреза на экране программы будет перемещаться по созданным в Bmp2Cnc траекториям, предоставляя нам прекрасную визуализацию работы станка:

Вот и всё . Файл УП G-кодов можно отдавать на станок, а результаты работы можно сохранить как Bmp2Cnc-проект для последующих обращений и изменений, или как Stl или Dxf модель.

Готовая УП G-кодов загружена в Mach4:

Which produces code for simple CNC hold-down clamp based on input parameters . I made this generator for learning purposes at moment, but I already have ideas to create some others also based on this code. Resulting G-Code should run well on grbl machines (tested).

This is a simple CNC hold-down clamp which can be cut from sheet wood (like plywood). You can configure overall size, slot width, hole diameter and other measurements. I also included 2D and 3D preview in this post so you can play with parameters.

WARNING : I am not taking any responsibility for the generated G-code. Use it at your own risk / for reference only.

About this G-Code generator

You can change various parameters of the clamp in the form below and see instant results online. It generates g-code and also previews results interactively online. This should be straightforward and easy to use.

Keep in mind that resulting code assumes that minimum Z is CNC table zero. Material height is added on top of zero Z. So it starts cutting from positive (material height) until Z zero is reached. You can change this by applying negative Z offset in form. Same value as material height, but negative). Feed rate is fixed at moment, but you can change it later with simple search & replace in the file.

If slot width is smaller than tool diameter it will cut only straight line (no rectangular movements). If hole diameter is smaller than tool diameter it will drill a straight hole. This might not be visible on 2D preview. If a hole doesn’t fit on to clamp it might be skipped.

Lenght and width will be resulting size since this generator takes tool diameter into account.

Photo of the end result – CNC clamp in use

Here is the picture of the clamp in use. It has a bolt through slot and CNC table and hole is for another bolt which is just for height adjustment (didn’t have a shorter bolt for this picture at moment). That second bolt is not actually needed, but it can be used so material and clamp would be in parallel. The real benefit comes from the slot/slit so you can adjust clamp perfectly to a workpiece. You can also check out video how this program runs on

Лучшее программное обеспечение CAD и CAM для начинающих [2021 Easy Guide]

Программное обеспечение

CAD CAM – что это?

Давайте посмотрим правде в глаза – вам предстоит многому научиться, когда вы только начинаете работать с ЧПУ. ЧПУ – это станки с компьютерным управлением, поэтому большая часть этого обучения связана с программным обеспечением. Новичкам в ЧПУ необходимо понимать программный комплекс, лежащий в основе всей работы ЧПУ. И программное обеспечение CAD и CAM очень важно для этого пакета программного обеспечения для начинающих.

Для ЧПУ есть чему поучиться.Какие бывают ярлыки?

Существует множество различных программ для ЧПУ, которые я называю «Цифровые инструменты». Вам не нужно знать обо всем программном обеспечении, но если вам интересно, узнайте больше в нашем Полном руководстве по программному обеспечению для ЧПУ. Он точно описывает, что делает каждый тип программного обеспечения ЧПУ.

Из этой статьи вы узнаете:

  • Самый простой программный пакет ЧПУ для начинающих.
  • Как выбрать каждый компонент из пакета CNC для начинающих, чтобы убедиться, что вы получите лучший вариант для себя.
  • Некоторые специальные предложения, позволяющие сэкономить деньги на некоторых комбинациях.

Пакет программного обеспечения CAD CAM для начинающих

То, что вам нужно, – это самый простой набор программного обеспечения для поддержки базового рабочего процесса CAD / CAM:

Для этого вам понадобятся следующие типы программного обеспечения:

  • Программное обеспечение САПР: САПР расшифровывается как автоматизированное проектирование. Программное обеспечение САПР предназначено для рисования на компьютере, но с измерениями, примененными к чертежам.Используйте его, чтобы создавать и корректировать свои проекты. Программное обеспечение CAD – это то, как вы создаете «чертежи» для деталей в мире ЧПУ.

  • Программное обеспечение CAM: CAM означает автоматизированное производство. Он принимает файл чертежа САПР и с множеством подсказок от вас использует информацию для создания g-кода. G-Code сообщает вашему станку с ЧПУ, как именно нужно резать.

  • Калькулятор каналов и скоростей: некоторые пакеты CAM имеют ограниченные каналы и ужасные скорости. Плохие каналы и скорость были одной из главных жалоб на программное обеспечение CAM в наших ежегодных опросах.Новичкам потребуется всяческая помощь, чтобы не сломать инструменты. Хороший калькулятор подачи и скорости упростит вам задачу.
  • Управляющее программное обеспечение
  • : обычно оно встроено в ваш станок с ЧПУ, поэтому здесь я даю только базовый обзор.

Мы рассмотрим каждую категорию, чтобы помочь вам сделать лучший выбор для покупки. Прежде чем мы это сделаем, я хочу затронуть еще пару общих тем. Во-первых, я хочу выяснить, подходит ли вам свободное программное обеспечение. Во-вторых, я хочу поговорить о том, как профессионалы и новички / любители подходят к своему программному обеспечению ЧПУ.У каждого свои потребности, которые влияют на то, как вы выбираете программное обеспечение. Наконец, я хочу, чтобы вы запустили программное обеспечение ПЕРЕД покупкой станка с ЧПУ.

Бесплатное программное обеспечение CAD CAM: подходит ли оно вам?

Подходит ли мне бесплатное программное обеспечение?

Ответ не очевиден, несмотря на то, что вам может сообщать ваш кошелек. Проблема в том, что бесплатное программное обеспечение редко бывает лучшим по цене .

Как я уже упоминал, нужно многому научиться, прежде чем вы сможете изготавливать детали на своем станке с ЧПУ.Вы не хотите вести тяжелую битву с глючным или неинтуитивным программным обеспечением, чтобы сэкономить пару долларов.

Большая часть доступного бесплатного программного обеспечения (но не все!) Уступает платному, и есть много платных пакетов, которые в любом случае не так уж дороги.

CAD / CAM будет самым сложным программным обеспечением, которое вы будете использовать для программирования с ЧПУ. И это будет программное обеспечение, на изучение и использование которого вы потратите больше всего времени. Чтобы найти подходящее решение, стоит потратить время и, возможно, деньги.

Вам нужно придумать только три пакета программного обеспечения – CAD, CAM и Feeds / Speeds Calculator. Есть даже предложения, которые объединяют пару из них вместе. Читайте дальше, чтобы проверить их. Они сэкономят вам массу времени и избавят от лишних хлопот в обмен на несколько долларов. Хороший старт в ЧПУ стоит того!

Pro против программного обеспечения CAD CAM для новичков / любителей

Во многих сферах деятельности возникает соблазн начать с самого лучшего. Получите то, что использует то же программное обеспечение Pro, как вы можете пожалеть об этом?

Причина, по которой это может не сработать, заключается в том, что профессионалы и новички должны решать разные задачи.

Рассмотрим эти различия:

  • Многие магазины используют лучшие на рынке программные пакеты, потому что им необходимо обмениваться файлами с покупателями.
  • Магазины должны иметь возможность нанимать талантов, знакомых с программным обеспечением, не требуя дорогостоящего обучения, чтобы быстро освоиться.

В любом случае, выбор лидера рынка или отраслевого стандарта программного обеспечения для их рынка может иметь смысл. Это гарантирует, что у них с большей вероятностью будет то же программное обеспечение, что и у клиентов, чтобы они могли делиться файлами.И это гарантирует, что новые сотрудники с большей вероятностью будут знать популярное программное обеспечение, которое они выбрали, поэтому меньше обучения.

Новичкам и любителям не должно волновать ни одна из этих проблем.

Кстати, ведущее программное обеспечение САПР для профессионалов – SolidWorks, а ведущее программное обеспечение САПР – Mastercam, хотя Fusion 360 быстро развивается.

Pros нужно программное обеспечение, которое лучше всего подходит для тех, кто является экспертом в использовании программного обеспечения. Им нужен САПР, который позволяет экспертам быстрее создавать точные чертежи.Им нужно программное обеспечение CAM, которое генерирует g-код, который выполняется с максимально возможной скоростью на их станке с ЧПУ, даже если это означает, что только эксперты могут заставить программу делать что угодно. Это потому, что они потенциально производят тысячи деталей из одной программы G-кода.

Хотя более быстрое рисование и более быстрый g-код могут показаться отличными, новички и любители часто просто хотят как можно скорее приступить к созданию своих деталей. Кто захочет потратить сотни часов на то, чтобы сделать что-нибудь простое?

В моей статье о том, как профессионалы и новички выбирают программное обеспечение, есть что сказать, но давайте будем простыми:

Вам нужно программное обеспечение, простое в освоении и доступное по цене, даже если оно не является самым мощным.

У любителей и новичков разные потребности, чем у представителей индустрии. Если вы примете это и будете придерживаться этого правила, вы будете намного быстрее запускать собственные детали с ЧПУ.

Купите программное обеспечение CAD CAM ПЕРЕД станком с ЧПУ

Большой совет: получите программное обеспечение ЧПУ ПЕРЕД станком с ЧПУ!

Послушайте, на то, чтобы научиться работать с вашим программным обеспечением ЧПУ, уйдут недели. Планируйте потратить на это 4-6 недель. Допустим, вы покупаете программное обеспечение одновременно со станком с ЧПУ.Я имею в виду, что эта блестящая машина настолько захватывающая, что вы ДОЛЖНЫ заполучить ее прямо сейчас!

Но как только вы его получите и настроите, вы не сможете его запустить. Не обошлось и без понимания программного обеспечения ЧПУ. На это вам понадобится 4-6 недель. Какой облом!

Сначала получите программное обеспечение. В любом случае это дешевле, чем машина. Изучите программное обеспечение. Получите немного удовольствия от этого. Когда вы почувствуете, что близки к тому, чтобы программное обеспечение разобралось, закажите свой станок с ЧПУ. Это разумный способ делать что-то.

Программное обеспечение САПР для начинающих и любителей

Шаг первый – найдите программное обеспечение САПР, которое вы сможете полюбить. Это программное обеспечение, которое вы будете использовать чаще, чем любой другой из трех базовых пакетов, и на его освоение уйдет больше всего времени. Первое, что вам нужно знать, это то, что не существует единого лучшего пакета САПР для всех. Нет даже лучшего для начинающих.

Это потому, что разные люди сочтут разные пакеты более или менее интуитивно понятными (т.е. в соответствии с тем, как они думают о рисовании на компьютере), и поэтому их легче освоить. Также разные пакеты имеют разные дизайнерские возможности. Если вы хотите разрабатывать прецизионные детали машин, это один набор возможностей. Если вы хотите создавать художественные изделия, например вывески, которые можно сделать на фрезерных станках с ЧПУ, это другой набор возможностей.

Вам нужно будет потратить около двух недель на опробование каждого пакета, который вы включите в свой короткий список, и я советую вам попробовать включить в этот список 3 пакета.Если вы собираете станок с ЧПУ или ждете его прибытия, потратьте это время с умом на опробование пакетов САПР, чтобы найти подходящий для вас.

Я расскажу вам больше о том, как опробовать их, как только вы составите свой короткий список, но сначала вот несколько вещей, о которых следует подумать при составлении краткого списка пакетов САПР для рассмотрения.

Доля рынка

Как новичок / любитель, вам не нужен непонятный пакет, которым пользуются очень немногие. Вам нужно что-то, что многие используют, чтобы оно было в наличии в течение долгого времени и чтобы вы могли найти людей, которые помогут вам с этим.Хорошие новости: мы тщательно опросили специалистов с ЧПУ о CAD и CAM и можем сказать вам, какова их доля на рынке.

Интегрированные пакеты CAD / CAM

Вот еще одна заманчивая возможность. Интеграция всегда звучит хорошо, правда? И большинство пакетов CAM имеют встроенный CAD. Так что, может быть, нам не стоит беспокоиться о CAD. Возможно, мы просто выберем правильный CAM, и он решит проблему с помощью встроенного CAD.

Я хочу, чтобы вы вынесли две вещи о перспективах интеграции.Во-первых, гораздо важнее иметь отличный пакет САПР, чем интегрированный пакет САПР. Большинство универсальных пакетов с двумя исключениями (Fusion360 и Aspire) пронизаны компромиссом, когда мы говорим о программном обеспечении CAM, которое имеет встроенную функцию CAD. По этой причине я настоятельно рекомендую, если вам нужна интеграция, вы ищите CAM, который интегрируется с пакетом успешного поставщика САПР. Так уж получилось, что Fusion 360 является таким пакетом, вероятно, поэтому он является единственным исключением.

Во-вторых, интеграция гораздо важнее для профессионалов, чем для любителей и новичков. В общем, возьмите его, если выбранные вами CAD и CAM совместимы и являются правильным выбором сами по себе, но не беспокойтесь об интеграции в противном случае.

Сообщество

Я твердо убежден, что при выборе программного обеспечения САПР вам в первую очередь следует учитывать сообщество. Как новичку или любителю, вам понадобится помощь в изучении программного обеспечения. У вас будут вопросы.И вы не знаете того, чего не знаете. Во всем этом может помочь процветающее онлайн-сообщество.

Возьмите свой список потенциального программного обеспечения САПР и ищите отличные онлайн-сообщества, которые поддерживают это программное обеспечение. Я могу сказать вам прямо сейчас, что у Autodesk, включая Fusion 360, есть отличные онлайн-сообщества. Solidworks имеет отличное онлайн-сообщество. Rhino3D, который в противном случае был бы одним из моих любимых, использует очень старомодный (почти еще до ПК) подход к онлайн-сообществу, который не очень удобен для пользователя.Я не уверен, что могу рекомендовать его по этой причине.

Не забудьте также посетить YouTube, так как доступ к обучающим видео очень полезен. Вот некоторые данные о доле рынка и видео на YouTube для различных пакетов САПР, которые могут вам помочь:

Любой пакет, содержащий от сотен тысяч до более миллиона доступных видео на YouTube, будет легко найти бесплатное онлайн-обучение. И, кстати, это шесть лучших пакетов по доле рынка из нашего обзора.

Доступность

Большинство новичков и любителей не могут потратить 4000 долларов на пакет CAD больше, чем на новый ультрасовременный VMC.Им нужно что-то доступное, а это означает сотни долларов, а не тысячи долларов.

Хорошая новость в том, что рынки признают это в большей или меньшей степени. Фактически, вы можете получить каждый из вышеперечисленных пакетов в ценовом диапазоне, доступном для начинающих и любителей. Я не хочу публиковать здесь все подробности, потому что боюсь, что специальные предложения исчезнут, но если вы хотите подписаться на бесплатную услугу, указанную ниже, я могу отправить вам подробную информацию по электронной почте:

2D и 3D / твердотельное моделирование

В наши дни зачем рассматривать чистую 2D-систему CAD? Все известные 3D-системы могут читать и записывать DXF (самый популярный формат 2D-файлов), а также создавать 2D-модели.

Как оценить и выбрать программное обеспечение САПР

Хорошо, мы зашли так далеко, и у нас есть несколько практических правил, которые нужно использовать, чтобы добраться до нашего короткого списка. Теперь, когда у вас осталось всего 2 или 3 варианта, пришло время оценить их. На это нужно потратить серьезное время. Я рекомендую вам потратить 2 недели на каждый пакет. Это потому, что потребуется много времени, чтобы преодолеть первоначальное разочарование и кривую обучения, чтобы вы могли начать понимать, подходит ли вам пакет или нет.

Кроме того, я рекомендую вам попытаться нарисовать по крайней мере 3 или 4 одинаковых детали в каждом пакете, который вы оцениваете. Это может помочь сделать сравнения больше яблок с яблоками. Для начала выберите что-нибудь простое. Вот первая часть, которую я нарисовал в пакете САПР:

Сложно сказать, но это опора для токарного патрона. Он достаточно сложен, чтобы служить реальным примером, но на чертеже не так много разных деталей, чтобы научиться их делать целую вечность. Еще более простой деталью будет эта распорная пластина карбюратора с 4 цилиндрами:

Это взято из моей статьи «Секреты перехода от CAD, Image, DXF или STL к GCode для ЧПУ и 3D-печати».

Вы также должны нарисовать что-то, что требует нескольких компонентов. Это то, что в мире САПР называется «сборкой», и вам придется много этим заниматься. Вот несколько простых сборок, которые я нарисовал:

YoYo – это потрясающие проекты с ЧПУ!

Больше об инструментах? Вот тиски, которые я сделал, которые очень помогли магазину…

Если вы можете нарисовать все из них в каждом оцениваемом пакете САПР (или что-то подобное, которое вы хотите нарисовать), вы выполнили домашнее задание.

Вы должны потратить время, чтобы узнать, какой пакет для вас!

Не существует одного лучшего пакета САПР для всех. Часто они сильно отличаются друг от друга. То, что для меня имеет смысл, может быть полной чепухой, и вам очень трудно научиться. Поэтому запланируйте попробовать несколько и потратить пару недель на каждого. Нарисуйте одинаковые 3 или 4 детали в каждой упаковке. К тому времени, как вы изучите свой короткий список, один пакет будет сильно выделяться среди других: это ваш лучший выбор.

Вот иллюстрированное руководство, если вам нужен подробный и глубокий процесс выбора программного обеспечения САПР:

Шаг 1. Составьте список кандидатов…

Шаг 2. Проведите онлайн-исследование…

Шаг 3: Практическое тестирование. Нарисуйте по 3 части в каждом пакете САПР, чтобы определить, какая из них лучше всего подходит для вас…

Теперь спросите себя: “Какой из них было легче всего выучить?” А также: “Какой из них кажется более естественным, чтобы я продолжал его использовать?”

Скорее всего, один из пакетов будет отличаться от других.Ваш выбор, вероятно, не будет таким же, как выбор вашего приятеля или выбор банды на онлайн-доске машиниста, говорящей о САПР. Хорошо. У всех разные стили. Важно выбрать программное обеспечение, которое лучше всего подходит для вас!

Программное обеспечение CAM для начинающих и любителей

После того, как ваше программное обеспечение CAD выбрано и более или менее находится под контролем, следующим шагом будет программное обеспечение CAM. Напомним, что роль CAM заключается в том, чтобы принять модель CAD и сгенерировать из нее g-код, который может запустить ваш станок с ЧПУ.Программное обеспечение CAM в значительной степени предназначено для создания траекторий инструмента, которые направляют режущие части через материал для получения желаемой формы.

Каждый новичок слышит это о роли программного обеспечения CAM, и у них складывается неправильное представление о 90% программ CAM. Они думают, что просто загрузят САПР в пакет CAM, нажмут кнопку, и их g-код будет готов к работе. Какое разочарование узнать, что все намного сложнее! По крайней мере, в большинстве случаев они сложнее, в ближайшее время я упомяну одно исключение.

На самом деле, использование пакета CAM означает понимание того, какие траектории инструмента он может создать, а затем сопоставление этих траекторий с различными элементами готовой детали для вырезания каждого элемента. Наша статья «Полное руководство по путям инструментов CAM» проведет вас через все это и включает примеры.

Кстати, для 3D-печати их эквивалентом CAM является программное обеспечение «Slicing», и оно действительно намного проще, чем CAM. Думаю, это одна из причин, по которой многие рекомендуют новичкам начинать с 3D-печати.Но вот в чем дело:

Если вы готовы выбрать правильное упрощенное программное обеспечение CAM вместо того, чтобы настаивать на самом мощном CAM за все время, вы можете значительно сократить время обучения.

Спросите себя: «Хотите ли вы значительно расширить свою кривую обучения в поисках максимальной мощности или вы хотите начать изготовление деталей прямо сейчас?»

Ответ определит для вас лучшие решения.

Секретное оружие новичка: самое простое в мире программное обеспечение CAM

Если вы готовы на какое-то время принять менее мощную программу CAM, вы можете почти сразу приступить к изготовлению деталей.И вы максимально приблизитесь к идеалу «Нажмите кнопку и автоматически преобразуйте модель САПР в G-код».

Менее мощная программа CAM, которая вам нужна в этом случае, – это MeshCAM. Когда я обнаружил, насколько легко получить результаты с помощью MeshCAM, я пошел прямо к разработчикам и умолял их позволить мне стать дилером MeshCAM. Я хотел поделиться этой невероятной находкой с другими, особенно с новичками. Лично я считаю, что каждый новичок должен начинать с MeshCAM и переходить к чему-то более мощному, когда вы будете готовы.Это позволит вам изготавливать настоящие детали быстрее, чем что-либо еще.

Но что ты сдаешься?

MeshCAM идет на компромиссы, чтобы упростить работу. Эти компромиссы имеют следующие последствия:

  • Программы G-кода MeshCAM не являются программами с оптимальной производственной скоростью, которые могут быть созданы другими CAM. Кстати, они тоже не ужасно медленные, просто они не попадут в топ-10-20% «демонов скорости». Для многих машинистов-любителей это вообще не имеет значения.Но если вы пытаетесь вести бизнес с ЧПУ, вы не сможете долго позволять себе неэффективное производство.
  • Программы G-кода
  • MeshCAM могут быть длиннее, чем другие программы CAM. Это часть общей эффективности, но на нее смотрят несколько иначе. Если ваш станок с ЧПУ не старый и у него очень мало памяти, это просто не будет иметь для вас никакого значения.
  • Вы можете отказаться от некоторой точности. Многие новички слишком рано увлекаются точностью. Дайте конкурентоспособному человеку число, которое он может измерить, и ему внезапно придется побить его.Для большинства работ с ЧПУ подойдет MeshCAM. Если вам нужна точность до последней тысячной доли, не говоря уже о последних десятитысячных дюйма, MeshCAM не даст вам достаточного контроля, чтобы легко это сделать. Для большинства новичков и любителей это вообще не имеет значения.

С другой стороны, есть буквально ТОННА концепций и навыков, которые вам не понадобятся с MeshCAM:

  • Вам не нужно понимать, когда и как использовать миллионы различных типов траекторий. На нашей странице обзора траектории движения инструмента буквально перечислено множество различных типов, и лучшие пакеты CAM могут справиться со всеми ними.Проблема в том, что многому нужно научиться только для того, чтобы понять, когда использовать каждый из них, не говоря уже о том, как настраивать каждый из них. MeshCAM ограничивает это несколькими и помогает вам определить, какие из них использовать.
  • Сообщает САПР, где на чертеже САПР разместить траекторию. Это сложный и зачастую утомительный процесс для новичков. Установка систем координат, исходных точек и обозначение различных функций для вашего программного обеспечения CAM – это хлопот. Да, это дает вам полный контроль над тем, что происходит, но для новичков нет золотой середины.В MeshCAM он воспринимает чертеж САПР как дыру и выясняет, как с этим бороться. Вы отвечаете на минимум вопросов, чтобы все заработало.
  • Библиотеки инструментов, таблицы стилей и многое другое. Fancy CAM имеет необычные возможности для опытных пользователей. Во многих случаях они заставляют вас использовать их независимо от того, нужны они вам или нет. MeshCAM отбросил большую часть этого в интересах простоты. Это означает, что вы получаете G-код для простых работ, выполняемых НАМНОГО быстрее.

MeshCAM имеет бесплатную пробную версию, поэтому я серьезно рекомендую вам попробовать, прежде чем вы даже посмотрите на конкурентов.

Мне нужна СИЛА!

Да, я понял. Все парни из Совета машиниста довели вас до сведения, насколько крута программа Acme Terminator Super Whiz Bang CAM. Они выучили это, они говорят, что это было легко, так почему ты тоже не можешь этому научиться?

Конечно, вы МОЖЕТЕ этому научиться. Вопрос только в том, сколько времени это займет. Так что давайте позаимствуем как можно больше страниц из нашей оценки САПР. Ищите:

  • Сообщество.Обратите особое внимание на видео
  • Доля рынка и множество видео на YouTube: я дам вам список ниже. Посмотрите массу таких видео и узнайте, за какими из них легче следить. Это может быть потому, что за этим программным обеспечением CAM легче следить!
  • Доступность: вам не нужен пакет CAM за 10 000 долларов. Скорее всего, вам даже не понадобится пакет за 1000 долларов.
  • Планирую попробовать 2 или 3 пакета. Уделите каждому до 2 недель.

Хорошо, давайте посмотрим на долю рынка этих продуктов.Эти графики взяты из нашего обзора CAM 2017.

Вы могли бы сделать похуже, чем взять пятерку лучших из этой таблицы в качестве отправной точки. Я также хочу включить так называемые многоуровневые продукты. Они предлагаются в нескольких ценовых диапазонах:

Переход к делу с кратким списком пакетов CAM Боба

Позвольте мне перейти к делу. Я подробно рассмотрел большую часть этого программного обеспечения. Я разговариваю со МНОЖЕСТВОМ людей и провел много таких опросов. Мой вывод: вы хотите принять во внимание следующее:

  • MeshCAM: Просто потому, что это действительно самый простой с большим отрывом.
  • CamBam: дешево и сердито. Это то, что вы получите, если возьмете обычный CAM, значительно упростите его и опустите множество функций для опытных пользователей. Думайте об этом как о Мустанге среди Корветов и Порше. Не самая лучшая, но довольно приятная поездка. Моя единственная проблема с ним заключается в том, что мне интересно, не сидит ли он слишком близко к MeshCAM без простоты и слишком далеко от двух других без мощности. Я думаю, что да, но это не значит, что вы не должны тратить на это время и принимать собственные решения.
  • Vectric / Aspire: это программное обеспечение очень популярно среди фрезеровщиков с ЧПУ, потому что оно делает так много интересных вещей для создания причудливых вывесок и художественного дизайна. Мне он очень нравится, и если бы я хотел сделать кучу вычурных вещей, я бы наверняка выбрал его, а не Fusion 360.
  • Fusion 360: это текущий фаворит на нижнем уровне. По крайней мере, он сочетает в себе довольно мощный пакет CAM (HSM Works) с довольно хорошим CAD по невероятно низкой цене. Что не нравится? Что ж, позвольте мне быть честным.Я использую Fusion 360 чаще, чем любой другой CAM, но мне не нравится, насколько он содержит ошибки, и я думаю, что его пользовательский интерфейс – худшее из всех программ, о которых я здесь говорю. Это довольно неприятный трудный труд, чтобы стать профессиональным, и если вы не будете использовать его постоянно, вы отступите и вам придется заново учиться тому, что должно быть очевидным. Но как только вы станете профессионалом, вы будете радоваться этому. За исключением случаев, когда клопы кусаются.

Вот статистика видеороликов YouTube, доступных для каждого:

Честно говоря, MeshCam настолько прост, что я не могу представить, о чем вы бы сняли более 2500 видео.Но вы можете ясно видеть, что у Fusion 360 и Vectric Aspire есть масса видео, на которых вы можете учиться.

Лично я рекомендую вам оценить все четыре программных пакета. Получите бесплатные пробные версии. Но покупайте их по одному. И обязательно сначала сделайте пробную версию MeshCAM. Так вы увидите, насколько это просто. Имея это в виду, вы вместе с другими оцениваете, считаете ли вы, что достаточно быстро наберетесь опыта, чтобы удовлетвориться пропуском MeshCAM и переходом к чему-то еще более мощному.Если можете – отлично! Но если не можете, не беспокойтесь. MeshCAM поддерживает вас, пока вы не наберетесь достаточно опыта, чтобы снова захотеть попробовать что-то еще.

Калькуляторы подачи и скорости

У вас есть CAD и CAM, вы готовы изготавливать детали, верно?

Держись! Друзья не позволяют друзьям делать детали с помощью программных каналов и скоростей CAM. Проще говоря, программное обеспечение CAM плохо справляется со своей задачей, о чем из года в год говорили нам наши респонденты. Кроме того, когда мы опросили людей и спросили их, что трудно узнать о ЧПУ, угадайте, что они сказали?

Ой!

Feeds and Speeds – самая сложная вещь для изучения. Намного сложнее, чем CAD или CAM. Вот почему вам нужен хороший калькулятор подачи и скорости. И мальчик у меня есть для тебя.

Первый в мире калькулятор подачи и скорости для начинающих и любителей

Не буду лгать – наш калькулятор подачи и скорости G-Wizard УДИВИТЕЛЬНЫЙ для профессиональных ЧПУ. Вот почему его используют тысячи лучших производителей мира.

Но в то же время я поговорил буквально с тысячами новичков в ЧПУ и помог им справиться со всеми типичными проблемами.И каждый раз, когда я обнаруживал случай, когда многие люди сталкивались с одной и той же проблемой, я пытался встроить решение в G-Wizard Calculator. Я хотел, чтобы это помогло новичкам помочь себе, прежде чем они попадут в беду. Этот процесс продолжается и по сей день.

Вот лишь некоторые из вещей, которые G-Wizard делает специально для начинающих:

  • Он создан для работы с ограничениями легких станков с ЧПУ. Он отрегулирует ваши подачи и скорости в соответствии с тем, с чем может справиться ваша машина.
  • Это первый в мире калькулятор подачи и скорости, который учитывает особые потребности фрезерных станков с ЧПУ. Многие новички начинают с этого типа станка, и если вы используете фрезерный станок с ЧПУ, лучшего калькулятора для вас нет.
  • Он дает вам множество письменных советов, которые профессионалы считают само собой разумеющимся, но новички не смогут учиться, если им не посчастливится получить наставничество у профессиональных специалистов по ЧПУ.
  • У него есть мощная «Шпаргалка», которая позволяет вам адаптировать свои сокращения по своему усмотрению.Хотите ехать быстрее? Помедленнее? Получить лучше закончить? Более длительный срок службы инструмента? Шпаргалка встроена и позволяет адаптировать каналы и скорости в соответствии с вашими целями.
  • База данных гигантских материалов. Но особенно часто режут многие более мягкие материалы новички и фрезерные станки с ЧПУ. Подробно описаны дерево и пластик.
  • Универсальные резаки. G-Wizard имеет больше различных видов фрез, чем любой другой калькулятор подачи и скорости, включая специальные фрезы, необходимые для фрезерных станков с ЧПУ. Опытные профессионалы могут найти способ получить потоки и скорости для необычных инструментов, но новичкам нужно, чтобы это было легко объяснено.
  • Знакомство с началом работы и глоссарий. Мы предлагаем лучшее обучение в бизнесе с видео-экскурсиями, рабочими примерами и даже встроенным глоссарием терминологии. Это все, что многим пришлось раскопать по крупицам, и G-Wizard дает вам легкие в употреблении лакомые кусочки.

Чтобы узнать больше о том, почему G-Wizard идеально подходит для начинающих и любителей, посетите нашу страницу G-Wizard для начинающих и любителей:

[Расскажите мне больше о G-Wizard для начинающих и любителей]

Секретный совет: как ручные машинисты могут обойти программное обеспечение CAD CAM

У вас есть почти вся история о том, как новичок может заставить свое программное обеспечение ЧПУ работать вместе по дешевке и получить лучшее решение для своих нужд.Мне нужно рассказать еще об одной или двух вещах.

Если вы опытный механик-машинист, этот раздел для вас. Если нет, пропустите это.

Машинисты

могут изготавливать детали без программного обеспечения CAD или CAM. Вы знаете это, если являетесь ручным машинистом. Но вот в чем дело – вы можете сделать то же самое, только еще лучше на станке с ЧПУ!

Верно, вы можете использовать свои навыки для изготовления деталей прямо сейчас. Да, вам тоже захочется изучить CAD / CAM, но пока вы можете работать как минимум так же продуктивно, как на ручном станке с минимальной кривой обучения.

MDI превращает ваш ЧПУ в ручной станок с механической подачей и УЦИ

Первое, что нужно понять, это то, что вы можете управлять своим ЧПУ во многом как ручным станком, используя что-то под названием «MDI». Это означает «Ввод данных вручную». По сути, вы вводите простую команду, и машина немедленно ее выполняет. Эти команды представляют собой g-код, но все, что вам нужно, это простое подмножество, состоящее всего из 10 g-кодов. Мы даем вам все необходимое для овладения этим в нашем курсе G-Code. Идите и проверьте это.Вы можете изготавливать чипы на ЧПУ за считанные часы.

Ручной станочник, разбирающийся в MDI, может рассматривать станок с ЧПУ как ручной станок с УЦИ и Power Feed на каждой оси. Но вы быстро увидите, что это даже лучше. Например, «УЦИ» привязаны к источникам питания, и вы можете настроить их так, чтобы они прекращали подачу в точных координатах. Кроме того, вы можете двигаться в любом направлении, а не только по оси X или Y. Таким образом, вы можете вырезать диагонали. Кроме того, круги и дуги просты – нет необходимости настраивать Rotab.Это довольно мило, если вы поймете, как легко приготовить чипсы таким способом.

Диалоговое программирование делает вас на шаг дальше, чем MDI

Вы когда-нибудь слышали о «разговорном программировании»?

Это следующий шаг после MDI. Используя программное обеспечение для разговорного программирования, вы отвечаете на вопросы в простом мастере, который выдает g-код, который затем можно запустить. Вопросы просты, и на них легко может ответить любой механик. Например. Предположим, вы хотите превратить несколько наружных диаметров на токарном станке с ЧПУ.Вот для этого мастер диалогового программирования:

С помощью диалогового программирования вы можете создать программу G-кода, чтобы очень быстро сократить кучу OD на детали. Узнай больше об этом здесь.

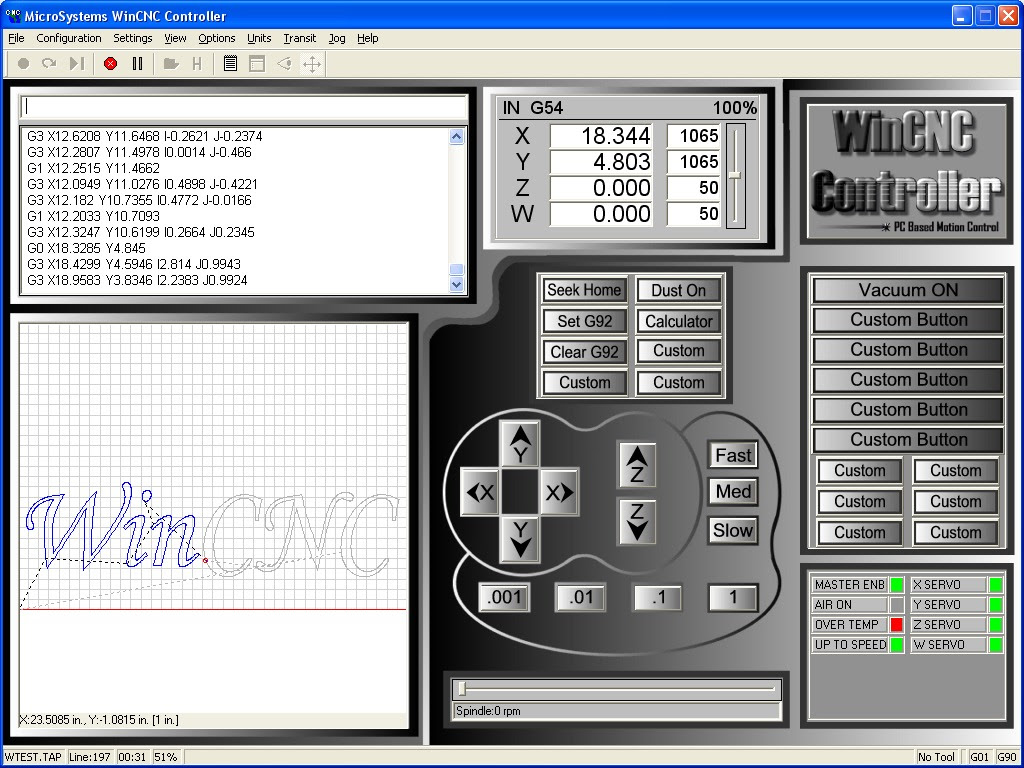

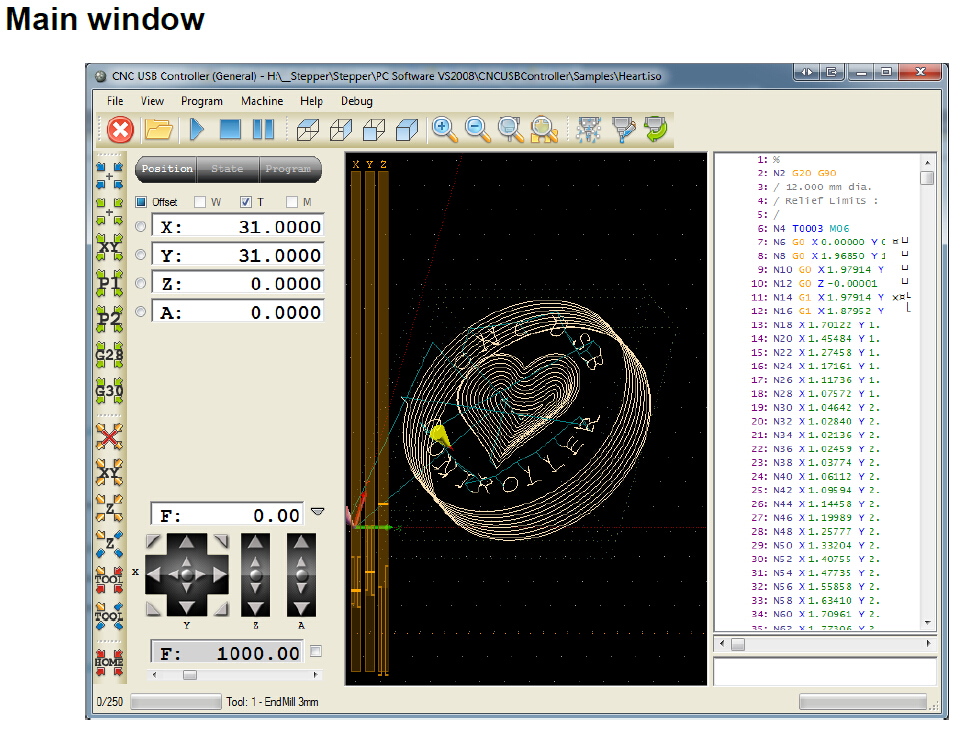

Управляющее программное обеспечение с ЧПУ для начинающих

Я хочу кратко поговорить о Control Software, потому что не все равно одинаково. Некоторые из них мощные, но трудные в использовании, некоторые не такие мощные, но все же не такие простые в использовании, а некоторые подходят для хорошего баланса.

Я хочу особо упомянуть PathPilot Тормаха.Я считаю, что он один из лучших с точки зрения мощности и простоты использования. Он даже включает диалоговое программирование.

Что касается управляющего программного обеспечения для станков профессионального класса, Fanuc является наиболее распространенным, но Haas проще в использовании и немного мощнее. Но, если вы привыкли к управляющему программному обеспечению на машинах хобби-класса, приготовьтесь к тому, чтобы научиться на машинах профессионального класса. Я разговаривал с опытными пользователями управляющего программного обеспечения, такого как PathPilot и Mach 3, и они сказали, что им потребовалось 2-4 недели, чтобы освоиться с их программным обеспечением Pro Control.

Если вы собираете собственный станок или используете один из более легких фрезерных станков с ЧПУ, вы столкнетесь с управляющим программным обеспечением, таким как Mach 3 и GRBL. Крупные производители фрезерных станков с ЧПУ потратили время на то, чтобы их управляющее программное обеспечение было интуитивно понятным для новичков, поэтому рассматривайте это как определенную причину, чтобы взглянуть на такие машины, как Shapeoko.

OTOH, безымянные китайские машины часто имеют очень плохо документированное управляющее программное обеспечение, так что будьте осторожны.

Маха 3 было де-факто стандартом в течение многих лет для самодельных машин, но он давно заработал и довольно глючит. Я бы посмотрел на новые альтернативы, такие как LinuxCNC (PathPilot построен на LinuxCNC) или Centroid Acorn Control.

Специальные предложения

Smokin на программное обеспечение CAD CAM!

Эй, вы помогли нам прочитать очень подробную, но длинную статью – я ценю это! Я знаю, что это важно, поэтому я так много работаю, чтобы собрать эти статьи воедино. Но я хотел бы наградить вас Smokin ’Deal.

Как насчет копии MeshCAM и годовой лицензии на наш калькулятор каналов и скорости G-Wizard?

Если вы покупаете MeshCAM у разработчиков, обычно это 250 долларов.И если вы покупаете у нас калькулятор G-Wizard на 1 год, он обычно стоит 79 долларов. Вместе они обошлись вам в 329 долларов. Я могу позволить вам собрать их обоих вместе за 259 долларов, чтобы вы сэкономили 70 долларов. Другими словами, . Я даю вам GW Calculator всего за 9 долларов вместо 79 долларов.

Ух ты! Вы не видите предложения такого рода программного обеспечения каждый день, но это поможет вам быстро начать производство деталей.

Если вы заинтересованы, вы можете оформить сделку, просто нажав здесь:

Кстати, если вас беспокоит, что GW Calculator продлится всего 1 год, не беспокойтесь.В конце года, когда он истекает, все функции продолжают работать. Единственное, что изменится, это будет ограничение мощности шпинделя в 2 лошадиные силы. Это все, что нужно многим любителям, и у вас есть это на всю жизнь. Если вы хотите большего, по истечении срока действия трехлетней подписки будет установлено ограничение в 5 лошадиных сил. Да ладно, если у вас есть машина с мощностью более 5 л.с., это очень серьезная машина. Между тем, любители получают пожизненное использование гораздо дешевле.

Присоединяйтесь к более чем 100 000 ЧПУ! Получайте наши последние сообщения в блоге, которые доставляются прямо на ваш почтовый ящик один раз в неделю бесплатно.Кроме того, мы предоставим вам доступ к отличным справочным материалам по ЧПУ, включая:

Программирование фрезерных станков с ЧПУ

Зачем нужен этот курс


Зачем изучать Fusion?

  • Бесплатная пробная версия на 1 год доступна на их веб-сайте
  • Идеально подходит для сборки сложных деталей для вашего маршрутизатора
  • Мощные траектории движения инструмента CAM
  • CAD-система профессионального уровня
  • Сделайте любую деталь на своей машине!

  • Зачем изучать G-код?
  • Менее сложные детали быстрее программировать с кодом
  • Иметь полное представление о языке, который читает ваше устройство.
  • Более быстрое решение проблем
  • Получите возможность вносить изменения в вашу деталь на лету
  • Полностью понять, как работает ваша машина

  • Почему именно этот курс?
  • Избавьтесь от догадок, какие траектории инструмента выбрать
  • Меньше поломок и поломок машины
  • Знакомство с лучшими методами обработки
  • Подойти к эскизу, проектированию и изготовлению как инженер
  • Работайте быстрее и эффективнее
  • С уверенностью нажмите эту зеленую кнопку
  • Что вы узнаете

    Fusion 360 – это программное обеспечение, которое выбирают тысячи владельцев фрезерных станков с ЧПУ

    С помощью Fusion вы можете спроектировать любую деталь, которую только можно представить, и вывести модель в G-код, который может быть прочитан вашим маршрутизатором с ЧПУ
    CAD / CAM – это огромный предмет, в котором знания в области машиностроения необходимы для создания траекторий резки для вашего станка

    Этот курс научит вас пользоваться программным обеспечением, но это только начало!

    Для максимально эффективного использования программного обеспечения CAD / CAM требуется полное знание принципов резки, инструментов и производства.

    Пройдя этот курс, вы узнаете все это и многое другое!

    Ваш фрезерный станок с ЧПУ считывает G-код

    G-Code – это язык станков с ЧПУ, он используется в промышленности более 60 лет.
    Fusion 360 выводит пути к инструментам в G-Code, затем он считывается вашим компьютером для изготовления ваших деталей.

    Для простых деталей часто бывает быстрее написать программу вручную, чем создать модель и построить траектории инструмента с помощью CAD / CAM. Редактировать свои программы Fusion легко, если вы умеете писать G-код. Работа программиста G-кода делает владение фрезерным станком с ЧПУ полезным опытом, поскольку полный контроль и знание своего станка открывает целый мир возможностей.

    Программное обеспечение для маршрутизатора с ЧПУ

    от BobCAD-CAM

    Программное обеспечение для маршрутизатора с ЧПУ

    от BobCAD-CAM

    Новейшее программное обеспечение CAD-CAM для маршрутизаторов с ЧПУ BobCAD-CAM обеспечивает эффективные операции обработки 2,5, 3, 4 и 5 осей CAM, которые позволяют использовать преимущества ваших маршрутизаторов с ЧПУ возможности для простой или расширенной черновой и чистовой обработки. Идеально подходит для программирования CAD-CAM, художественной обработки дерева, гравировки, производства, раскроя фигур, изготовления вывесок и многих других приложений. Наши мастера создания траекторий проведут вас через процесс обработки спроектированной или импортированной геометрии, устраняя догадки, одновременно открывая программы G-кода и оптимизируя программирование CAM для фрезерных станков с ЧПУ.Функции моделирования позволяют визуально контролировать операции обработки по траектории, рассчитывать время цикла и многое другое! Загрузите бесплатную пробную версию сегодня!

    Функции программного обеспечения для маршрутизатора с ЧПУ

    BobCAD-CAM Программное обеспечение для маршрутизатора с ЧПУ обеспечивает правильное решение для программирования простых или сложных 2D-деталей. Настраиваемые функции публикации для станков с ЧПУ позволяют создавать программы G-кода для конкретных станков в этой категории. Мастера станков предлагают функциональные возможности траектории, помогая вам быстрее и проще создавать точные траектории. Мастера устраняют догадки и делают программирование CAM простым для изучения и использования для простых и сложных моделей деталей. Это также отличная система CAD-CAM для гидроабразивной, плазменной и лазерной резки с ЧПУ.

    Функции и преимущества Включает

    Импорт файлов и переводчики
      • Импорт DXF
      • Поддержка файлов SolidWorks (sldprt)
      • Импорт IGES
      • Поддержка файлов Parasolids
      • Импорт STEP
      • Импорт DWG AutoCAD (включая поверхности и твердые тела)
      • Rhino CAD 3DM Import
      • SAT / ACIS File Import
      • DGN (Early BobCAD file format)

    CAD Design
      • Более 160 функций CAD для проектирования, рисования и редактирования
      • CAD-2D и 3D Проектирование с каркасом, поверхностями и примитивными твердыми телами
      • Проверка поверхностей и твердотельных моделей

    2.5-осевое фрезерование
      • Определение границ обработки
      • Мастер настройки задания
      • Мастер заготовки
      • Обработка карманов с предотвращением островков или сужающейся стенкой
      • Профилирование – открытые и закрытые формы. Мастер автоматического создания профилей, включая переменный линейный и радиальный подход и отход. Включена автоматическая компенсация резца
      • Гравировка сплошным шрифтом, шрифтом True Type и однолинейным шрифтом
      • Образцы отверстий для отверстий – сетка и круговая
      • Мастера 2D-станков, торцевание, профилирование, обработка карманов, черновая обработка врезанием, фрезерование резьбы и фаски
      • Многофункциональный инструмент Сверление отверстий

    3-осевое фрезерование

    CAM и коммуникации
    • Stock Wizzard
    • Наборы инструментов
    • Dynamic Machining Operations ™
    • Cut & Paste Cam Operations
    • Настраиваемые таблицы настройки
    • UCS, Layer и менеджер по размещению
    • База данных инструментов и материалов
    • Менеджер ассоциативного дерева CAM
    • Шаблоны отверстий – сетка и круговая диаграмма
    • Связь RS232 – полностью настраивается оператором
    • Связь DNC – полностью настраивается оператором
    • Конфигурация постпроцессора – полностью настраивается оператором
    • 9001 3 Библиотека постпроцессора – доступна для всех клиентов без дополнительной оплаты
    • G-Code Editor
    • Проверка траектории твердого инструмента / моделирование детали
    • Run TIme Estimator

    Системные требования программного обеспечения для маршрутизации ЧПУ

    Windows (минимум)
      • 1 ГБ ОЗУ
      • Графический адаптер 128 МБ *
      • Процессоры Intel® или AMD® **
      • Процессор 2 ГГц
      • Windows XP SP2, Windows Vista или Windows 7

    Windows (рекомендуется)
        • 6 ГБ ОЗУ или более в операционной системе Windows 7 x64
        • Графический адаптер 1 ГБ *
        • Процессоры Intel® или AMD® **
        • Процессор 2+ ГГц (многоядерный)
        • Windows 7 x64

    * BobCAD- Стабильность CAM зависит от способности видеокарты обрабатывать информацию, видеокарты со встроенной памятью могут работать, но не рекомендуется.

    Рекомендуются видеокарты ATI® или NVIDIA® с выделенной памятью. Драйвер программного обеспечения видеокарты должен быть обновлен до текущих программных драйверов, выпущенных производителем видеокарты.

    ** BobCAD-CAM не поддерживается на компьютерах Apple Macintosh®. Некоторые клиенты успешно запустили BobCAD-CAM в виртуальной среде Windows на компьютерах Mac с помощью Boot Camp. Хотя конечный пользователь может выбрать запуск Windows на MAC®, BobCAD-CAM Inc. не поддерживает это.

    Свидетельства о программном обеспечении для маршрутизаторов с ЧПУ, лазерной, водоструйной и плазменной резки

    «То, что раньше занимало у меня неделю, теперь занимает у меня час. Система BobCAD дала мне время и позволила поддерживать желаемое качество, а также вносить улучшения ».
    Родерик МакЛеллан – Волынка MacLellan – Монро, Северная Каролина


    «Я уже 30 лет занимаюсь программированием ЧПУ и ЧПУ. Я создаю собственные продукты, создаю прототипы и запускаю их в своем магазине. У меня много дорогих и дорогих систем CAD / CAM.Ни одна из этих программ не может даже приблизиться к BobCAD-CAM, когда дело касается функций CAD / CAM! »
    Даррел Ральф – Darrel Ralph Designs – Колумбус, Огайо


    «На сегодняшний день я написал 9031 программу ЧПУ с использованием программного обеспечения BobCAD-CAM. Я модифицировал около 3000 дополнительных программ из-за изменений деталей и модификаций. Это составляет от 4 до 7 миллионов долларов дохода за 16-летний период. В настоящее время мы запускаем программу трехмерной черновой обработки плоского контура с последующей обработкой профиля чистовой обработки на равном расстоянии на нашем фрезерном станке Haas с ЧПУ.Это сработало идеально. Финиш просто феноменальный! »
    М. Спенсер – Spencer Corporation – Санта-Клара, Калифорния


    «Мне нравится новая программа BobCAD-CAM! Я работаю машинистом с 18 лет, и BobCAD-CAM дал мне возможность делать потрясающие вещи. После обращения в службу технической поддержки я могу сказать, что они были потрясающими и знающими. Отличный сервис! Они были замечательными и очень полезными ».
    Randy Jones – Webimat Products LLC – Мишавака, IN

    [обзор-комментарии]

    Лучшее БЕСПЛАТНОЕ программное обеспечение CAD CAM для маршрутизаторов с ЧПУ: 5 лучших вариантов

    Поиск идеального программного обеспечения CAM может быть трудным, не говоря уже о том, чтобы найти один с ограниченным бюджетом.

    Итак, мы нашли время, чтобы найти лучшие бесплатные пакеты программного обеспечения CAM для маршрутизаторов с ЧПУ, которые существуют сегодня. Чтобы максимально использовать возможности вашего станка с ЧПУ, очень важно иметь правильное программное обеспечение для выполнения работы.

    Что такое программное обеспечение CAM?

    Раньше, когда обработка на станках с ЧПУ еще не была внедрена, машинистам требовалось пройти интенсивное обучение, прежде чем умело управлять станком.

    Фактически, они были удостоены почетного знака за то, что один-единственный человек должен был выполнять титанические задачи по интерпретации чертежей, определению скоростей, идентификации инструментов и ручному сборке деталей.

    Внедрение программного обеспечения автоматизированного производства (CAM) произвело революцию во всем производственном процессе и автоматизировало различные действия.

    Vectric VCarve Pro Software v.10

    Программное обеспечение CAM – это цифровой инструмент, который позволяет пользователям создавать подробные инструкции (G-код), управляющие станками с ЧПУ. Каждая часть машины требует своей программы для своего функционирования. Хотя G-код является основным языком программирования ЧПУ, также используются Heidenhain и Mazak. Для производства, во-первых, дизайн находится в формате векторного файла и преобразуется в G-код.G-код связывается с машиной и управляет скоростью и перемещением по осям x, y, z.

    Выбор лучшего программного обеспечения CAM может быть непростым и зависит от множества факторов, включая тип вашего маршрутизатора с ЧПУ, оборудование, которое вы используете, и деньги, которые вы готовы вложить. Хотя платное программное обеспечение предлагает невероятные функции, некоторые отличные бесплатные пакеты программного обеспечения CAM предоставляют множество интересных функций. Здесь мы составили список лучших бесплатных программ CAM для маршрутизаторов с ЧПУ.

    Лучшее бесплатное программное обеспечение CAM для маршрутизаторов с ЧПУ

    1. LinuxCNC

    Операционные системы – Linux

    Без сомнения, LInuxCNC является главным конкурентом основного платного программного обеспечения серии Mach. LinuxCNC популярен среди любителей, поскольку он полностью бесплатен, имеет открытый исходный код и предлагает впечатляющие возможности.

    Могут применяться для привода фрезерных станков. 3D-принтеры, токарные станки, плазменные резаки, лазерные резаки, шестигранники, манипуляторы и многое другое. Он использует операционную систему Linux с расширениями реального времени (RTAI и RTLinux) и может управлять до девяти суставов или осей станка с ЧПУ. LinuxCNC может обрабатывать периферийные элементы станка, такие как измерение длины инструмента, процедуры смены инструмента, охлаждение и т. Д.

    Основные характеристики
    • Простота настройки и настройки
    • Полный исходный код доступен под GNU GPLv2
    • Полезное и активное сообщество пользователей
    • Многочисленные предварительно настроенные шаблоны графического интерфейса пользователя
    • Отличная совместимость с популярными аппаратными интерфейсами управления станком
    • Поддержка расширенных функций, таких как жесткое нарезание резьбы, компенсация резца и т. Д.

    2. Универсальный отправитель G-кода

    Операционные системы – Linux, Windows, Raspberry Pie и OS X

    Доступный на GitHub универсальный отправитель G-кода (UGS) – излюбленный выбор бесчисленных любителей ЧПУ. Он включает настраиваемую оптимизацию G-кода, которая удаляет лишний код, такой как пробелы, комментарии и т. Д., И преобразует дуги.

    UGS – это программное обеспечение на основе Java, которое работает с контроллерами ЧПУ, такими как TinyG, GRBL, с помощью ПК. Поскольку он основан на Java, он поддерживает все основные ОС.Он предлагает простое решение, если вы хотите точно управлять станками с ЧПУ TinyG и GRBL.

    Основные характеристики
    • Исполняемые универсальные JAR-файлы, не требующие установки
    • Настраиваемая оптимизация G-кода
    • Элегантный и интуитивно понятный пользовательский интерфейс
    • 3D-визуализатор G-кода с синтаксисом с цветовой кодировкой и инструментом реального времени обратная связь по положению
    • Работает в различных операционных системах
    • Более 3000 строк тестового кода и 1000 строк документации

    3.G-Simple

    Операционная система – Windows, Linux и Raspberry Pie

    G-simple – одно из самых простых программ CAM, доступных для 3-осевой обработки. Он расширяет возможности за счет использования обновленного дюймового режима, доступа к обширной библиотеке инструментов и материалов, применения различных фильтров для удаления лишнего материала, настройки постобработки, регулировки сверления и гравировки текста. Хорошо работает практически с любым ноутбуком или компьютером, что делает его отличным программным обеспечением для ЧПУ.

    Основные характеристики
    • Регулируемый фильтр для удаления излишков материала
    • Перемещение, поворот, отражение, масштабирование
    • Улучшенный дюймовой режим
    • Сжатие и расширение текста
    • Выравнивание текста
    • Простая настройка постпроцессора (GSPOST.EXE)
    • Возможность выбора параметров фрезерования для каждого объекта.

    4. CAMotics

    Операционная система – Linux, macOS, Windows

    С помощью CAMotics вы можете моделировать 3-х осевые программы обработки с ЧПУ и визуализировать их результаты в 3D. Это одно из лучших бесплатных программ CAM, интегрированное с мощными инструментами, которое поможет вам избежать опасных и дорогостоящих ошибок. Обширная онлайн-документация, встроенные примеры и поддержка сообщества позволят вам запускать моделирование в кратчайшие сроки. Это важный инструмент моделирования с ЧПУ, который подходит для высокотехнологичных пользователей, но при этом достаточно удобен для начинающих.

    Основные характеристики
    • Быстрое 3-осевое моделирование с ЧПУ с 3D-визуализацией результатов
    • Имитирует цилиндрические, шероидные, конические, суженные и сферические формы инструментов
    • Экспорт в файлы STL
    • Поддержка многопоточности для сложных заданий
    • Трехмерная визуализация траектории движения инструмента
    • Функция измерения высоты для файлов G-кода

    5.Программное обеспечение PyCAM для ЧПУ

    Операционная система – Linux

    PyCAM – популярный генератор траекторий для 3-осевой обработки с ЧПУ. Модель 3D-дизайна в формате STL или 2D-контурные модели из файлов SVG, DXF и PS / EPS можно быстро загрузить и преобразовать в G-код. Полученную программу можно использовать с LinuxCNC или любыми другими контроллерами машины. PyCAM поддерживает широкий спектр стратегий траектории инструмента для трехмерного и двухмерного контурного моделирования.

    Раньше они работали в Windows и macOS, но теперь поддерживают только Linux.Он распространяется под лицензией GNU GPLv3.

    Основные характеристики
    • Экспорт 3D-модели в STL, SVG и G-код
    • Операции с несколькими 3D-моделями
    • Обнаружение столкновений
    • Операции касания и смены инструмента
    • Указание измерения высоты, точности траектории и скорости обработки
    • Интерактивная 3D-визуализация
    • Параллельная обработка для использования всех ядер ЦП

    Final Take

    Если вы пользователь Windows, мы настоятельно рекомендуем Universal G-Code Sender. Если вы студент, вы также можете иметь право на бесплатную версию программного обеспечения Fusion360. Есть несколько хороших вариантов, но бесплатные варианты не всегда могут быть лучшими. Если вы серьезно относитесь к изучению того, как проектировать и программировать с помощью CAD / CAM, мы рекомендуем такое программное обеспечение, как Vectric Vcarve или Aspire.

    В целом, существует несколько отличных бесплатных возможностей CAD / CAM как для опытных машинистов, так и для любителей. Мы рекомендуем опробовать различные варианты, пока вы не найдете бесплатное программное обеспечение CAM, которое вам больше всего подходит для вашего комплекта фрезерного станка с ЧПУ.

    Программное обеспечение для маршрутизатора с ЧПУ | Terrell TX

    Станки с ЧПУ используют программирование для удаления слоев материала в процессе, называемом субтрактивным производством. Во время этого процесса инструменты станка в унисон с компьютеризированным управлением сокращают заготовку материала. Когда закончите, у вас останется настроенная деталь.

    Маршрутизаторы с ЧПУ

    предоставляют простые или сложные варианты 2D-программирования. Различное программное обеспечение позволяет дизайнеру создавать определенную кодировку. В кодировании используются различные инструменты, в том числе ваш фрезерный станок с ЧПУ.

    Вот несколько часто задаваемых вопросов о программном обеспечении фрезерного станка с ЧПУ и ЧПУ Multi-Cam.

    Какое программное обеспечение используется в станках с ЧПУ?

    Станки с ЧПУ

    используют программное обеспечение CAD и CAM. Дизайн оформляется в САПР (компьютерное проектирование). Программное обеспечение САПР может создавать проекты в 2D или 3D. Затем с помощью программного обеспечения CAM (автоматизированного проектирования) создается прототип. Интегрированные системы CAD / CAM для полного решения для проектирования и производства.

    Какое программное обеспечение для ЧПУ самое лучшее?

    Три самые популярные программы ЧПУ:

    MeshCam

    Meshcam работает с большим количеством программ 3D CAD и поддерживает общие типы файлов STL и DXF.

    MasterCam

    MasterCam – одна из самых популярных программ.

    OneCNC

    Программное обеспечение

    OneCNC лучше всего подходит для фрезерования, токарной и токарно-фрезерной обработки.

    Как работает программное обеспечение CAM?

    Работая в сотрудничестве с программным обеспечением CAD, программы CAM используют программу числового кодирования. Затем ваш станок с ЧПУ (числовым программным управлением) использует данные, предоставленные программой, для создания вашего 2D- или 3D-дизайна.

    Что такое ЧПУ с несколькими кулачками?

    Multi-Cam – производитель высококачественных станков с ЧПУ. Они предлагают много типов отрезных станков. Эти станки для резки различаются от гидроабразивной, плазменной, фрезерной и даже лазерной.Широкий выбор дает вам вариант, соответствующий вашему проекту и бюджету.

    В RouterCAD у нас есть широкий выбор маршрутизаторов с ЧПУ, станков и программного обеспечения CAD / CAM на ваш выбор. Мы стремимся помочь вам выполнить работу правильно с первой попытки! Свяжитесь с нашей командой с любыми вопросами, которые могут у вас возникнуть, или зайдите и выберите свой новый станок с ЧПУ.

    Единственное, что вам нужно – Сделайте из дерева

    Фрезерные станки с ЧПУ стали популярными за последние пару десятилетий по ряду причин.Одна из причин заключается в невысокой стоимости проектирования и изготовления. Еще не так давно фрезерные станки с ЧПУ принадлежали только крупным корпорациям. В настоящее время все чаще и чаще можно увидеть, как любители деревообработки по выходным собирают в своих гаражах небольшой фрезерный станок с ЧПУ.

    Еще одним преимуществом, которое привело к росту их популярности, является тот факт, что программное обеспечение, необходимое для работы с ними, становится все более легким в освоении. Раньше оператору ЧПУ требовалось серьезное обучение.Это обучение только по работе с машиной. Он не включает обучение и опыт, необходимые для создания необходимого компьютерного файла, который сообщает маршрутизатору, что вырезать.

    В статье ниже я расскажу, как работает фрезерный станок с ЧПУ, что с ним можно делать и как его приобрести!

    Терминология

    Первое, с чего нам нужно начать в нашем стремлении узнать о маршрутизаторах с ЧПУ, – это понять некоторые из основных терминов, которые часто используются на станке.Первый термин, который мы должны рассмотреть, – это ЧПУ. Это расшифровывается как компьютерное числовое управление. Это причудливый термин, который в основном означает, что компьютер используется для указания станку, в нашем случае пиле, сверлу или фрезеру, вырезать заданную форму, дизайн или отверстие. После того, как оператор завершит настройку станка, компьютер берет на себя все заранее запрограммированные разрезы. Фото Сзиллаяли, WikiCommons

    Компьютерное программирование и дизайн, необходимые для создания файлов, которые отправляются на станок с ЧПУ часто называют программным обеспечением САПР.CAD – это аббревиатура от Computer Aided Drawings. Примерно до последних 20 лет проектирование САПР ограничивалось теми, кто мог позволить себе дорогие программы. Кроме того, лучшая доступная подготовка проходила в местных технических школах или общественных колледжах, которые предлагали степень младшего специалиста в области проектирования САПР.

    Сегодня все изменилось. Вы все еще можете получить ученую степень по этому предмету, и эта степень, безусловно, вам поможет. Тем не менее, увеличение количества обучающих видео на Youtube и других платформах значительно упростило изучение дизайна САПР для тех, кто не заинтересован в получении ученой степени.

    В дополнение к тому, что обучение стало более доступным для среднего пользователя, само программное обеспечение CAD стало более доступным, что снизило его стоимость. Фактически, в 2000 году была выпущена бесплатная программа САПР под названием Sketchup. В 2006 году Google приобрел программное обеспечение, которое быстро сделало бесплатную программу доступной миллионам пользователей по всему миру. Сегодня программа носит название SketchUp Make. Существует неограниченное количество бесплатных онлайн-тренировок. Существует также очень популярная торговая площадка, где пользователи могут делиться друг с другом своими творениями.

    Как работает ЧПУ?

    Как вы, наверное, уже поняли, работа на станке с ЧПУ требует от пользователя опыта работы с компьютерами. Ниже приведено общее описание того, как работает фрезерный станок с ЧПУ, и шаги, необходимые для создания чего-либо с его помощью.

    CAD Design

    Первым шагом в процессе резки чего-либо с помощью ЧПУ является создание трехмерного объекта предмета, который вы хотите вырезать. Ваша первая реакция на это утверждение может быть такой: «Это не относится ко мне, потому что меня интересует вырезание только двухмерных знаков.” Это правда. Однако материал, из которого вы вырезаете, трехмерен. Трехмерный объект – это все, что занимает пространство в трех направлениях. Плоский лист бумаги занимает место в 3-х направлениях. Он тянется слева направо, спереди назад и (хотя и небольшой) вверх и вниз. Фото Имаджина, WikiCommons

    . фактически создавать свою часть с нуля в программном обеспечении.Это может здорово сэкономить время. Первое использование программы CAD потребует некоторого терпения. Требуется время, чтобы научиться видеть и перемещать объекты на трех плоскостях поверхности. Если вы только начинаете работать с программным обеспечением САПР, получение пары файлов от сообщества может стать отличным местом для начала, поскольку это позволит вам манипулировать элементами, используя различные инструменты, доступные в программе.

    G-Code

    После того, как вы создали трехмерное изображение вашего предмета, вам нужно будет преобразовать его на язык, понятный вашему маршрутизатору.Маршрутизаторы с ЧПУ работают с использованием языкового вызова G-Code. Мне нравится думать о G-Code, как о широте и долготе, о которых вы, вероятно, узнали на уроках географии в начальной школе. Он сообщает маршрутизатору о необходимости перемещения на определенное количество шагов (дюймов, футов и т. Д.) В определенном направлении.

    Чтобы проиллюстрировать, как работают САПР и G-код, представьте, что вы находитесь в Нью-Йорке и хотите поехать в Лос-Анджелес. Чтобы добраться туда, нужно посмотреть на карту. Карты представляют собой изображение, которое вы создали с помощью программного обеспечения САПР.

    Указания, которые вы придумали, чтобы добраться от того места, где вы находитесь (Нью-Йорк) до конечной точки (Лос-Анджелес), – это ваш G-код. Если написать так, как расшифровывает ваш компьютер, ваши указания будут гласить: «Двигайтесь на юг 800 миль. Затем двигайтесь на запад на 2800 миль ».

    К счастью, за последние пару десятилетий программное обеспечение значительно изменилось, и есть программное обеспечение, которое может легко преобразовать ваше изображение в G-код. Он настолько развит, что это можно сделать за несколько секунд. Когда впервые были созданы станки с ЧПУ, операторам приходилось вручную создавать G-код.Вместо компьютеров это было сделано с помощью перфокарт, где отверстия буквально пробивались в бумаге, а затем пропускались через машину. Отверстия указали станку с ЧПУ, как ему нужно двигаться.

    В зависимости от размера и детализации вашего проекта нередко требуется от 50 000 до 100 000 строк кода для выполнения всех необходимых сокращений. К счастью, компьютер делает все это за вас. Он создаст быстрые и эффективные траектории движения инструмента, которые обеспечат выполнение ваших резов именно так, как вы планировали.

    Обработка

    Последним шагом в процессе ЧПУ является фактическая резка материала. Это шаг, на котором вся ваша работа на компьютере, наконец, оживает, и вы можете наблюдать, как чистый кусок дерева превращается в созданный вами объект. Этот этап процесса на самом деле самый простой для оператора. На этом этапе компьютер должен выполнить код, созданный операцией. Оператору необходимо находиться рядом с машиной, чтобы убедиться, что она не столкнется с какими-либо проблемами, но по большей части ничего не требуется, кроме поддержания чистоты области вокруг машины.

    Типы станков

    Существует три различных способа работы станка с ЧПУ. Первый тип – это просто сверлильный станок. Как сказано в описании, эти станки ориентированы исключительно на выполнение точных отверстий с помощью сверла. Эти машины распространены в компаниях, производящих автозапчасти. Использование станка с ЧПУ обеспечивает просверливание отверстий в одних и тех же местах на каждой детали, проходящей через станок.

    Следующий тип станков – токарный станок с ЧПУ. Эти станки работают как обычные токарные станки по дереву.Единственная разница в том, что компьютер сообщает компьютеризированной руке, куда двигаться по дереву. Он также сообщает ему, какое давление нужно приложить, чтобы он начал отрезать материал. Эти установки могут быть отличными для людей, которые создают ножки стола или бейсбольные биты. Преобразование ручного токарного станка по дереву на токарный станок с ЧПУ значительно повысит эффективность резки и обеспечит идеальный разрез каждой детали.

    Легкое место, где можно увидеть, как компания переоборудовала свое производство с ручных токарных станков на токарные станки с ЧПУ, – это фабрика Louisville Slugger в Луисвилле, штат Кентукки.Они перешли от нескольких часов, чтобы вырезать бейсбольную биту MLB до нескольких минут. Кроме того, теперь они могут сохранять характеристики летучих мышей каждого игрока, чтобы гарантировать, что каждая летучая мышь, которую они вырезали для конкретного игрока, точно такая же.

    Последний тип станков с ЧПУ, безусловно, самый распространенный из тех, что вы увидите. Эта версия называется фрезерным станком с ЧПУ. Фрезерный станок с ЧПУ – самый универсальный из трех. Эти станки позволят операторам делать очень подробные и точные пропилы в дереве. На самом деле, даже на уровне любителя нередко можно найти топографические карты местности, вырезанной из дерева.Выполнение этих разрезов горной местности, такой как Колорадо со Скалистыми горами, может создать некоторые удивительные произведения искусства!

    ЧПУ против 3D-принтера

    По мере роста популярности станков с ЧПУ растет и популярность 3D-принтеров. Десять лет назад лишь горстка людей слышала о 3D-принтере. Теперь весьма вероятно, что каждый хотя бы знает кого-то, кто владеет одним, если он сам не владеет им.

    Часто возникает путаница между тем, что делает 3D-принтер, и тем, что делает станок с ЧПУ.Вот самое простое объяснение, которое я слышал. 3D-принтер начинается с нуля. В процессе работы он начинает печатать и добавлять материал в точных местах. По завершении печати он построил изделие, которого не существовало до начала печати.

    На станке с ЧПУ все наоборот. На станке с ЧПУ пользователь начинает с куска материала. Этим материалом может быть что угодно, например дерево, алюминий или сталь. Как только станок с ЧПУ начинает выполнять команду, он начинает удаление материала. Даже если команда такая простая, как сверление отверстия, она все равно удаляет материал.По завершении программы ЧПУ должно точно удалить материал с исходного объекта, чтобы у пользователя остался готовый продукт.

    Объяснение плоскостей ЧПУ

    Для меня понимание трехмерных плоскостей было одной из самых сложных концепций, когда я впервые начал работать с ЧПУ. Лично я думаю, что это легче понять, сидя за станком с ЧПУ. Мне стало труднее понять, когда я начал использовать программное обеспечение САПР, которое позволяет вращать и перемещать изображение в неограниченных направлениях.Проще говоря, каждая плоскость называется осью x, осью y и осью z. Вот немного подробностей по каждому из них:

    • Ось X – Эта ось обычно самая большая из трех. Если вы встанете перед тренажером, он будет двигаться влево и вправо от вашего положения.
    • Ось Y – Обычно ось среднего размера. Если вы стоите перед своим устройством, движение по оси Y будет перемещать маршрутизатор к вам и от вас.
    • Ось Z – Эта ось относится к движению вашего маршрутизатора вверх и вниз.Например, предположим, что у вас есть кусок дерева толщиной 2 дюйма, и вы хотите вырезать на нем свое имя глубиной в полдюйма. Ваш G-код должен указать вашей оси Z двигаться вниз на полдюйма.
    Доступные модели

    Для вашей мастерской доступен широкий спектр фрезерных станков с ЧПУ. В конечном итоге решение, которое вы хотите принять, основано на следующих вопросах: 1) ваш бюджет 2) необходимые возможности 3) доступное пространство.

    Если вы хотите приобрести фрезерный станок с ЧПУ, чтобы вывести свою существующую компанию на новый уровень (например, изменение, которое завершил Луисвилл Слаггер), вы можете легко потратить от 50 000 до 250 000 долларов или больше.Эта цена может быть намного выше в зависимости от того, что вам нужно. Фото Tampere Hacklab

    В этой статье я предполагаю, что вы любитель выходных дней, который изучает, что такое станок с ЧПУ, и решает, может ли он помочь с некоторыми из ваших небольших проекты. Цена для пользователя этого уровня может начинаться от 700 долларов. Обратите внимание, что цена указана только за машину. Это не включает стоимость компьютера или программного обеспечения, необходимого для его работы. Если вам нужен компьютер, это может добавить еще 500 долларов или больше.Программное обеспечение, необходимое для начала работы, можно найти примерно за 250 долларов.

    Если вы любите приключения и вызов, вы можете спроектировать свой собственный станок с ЧПУ. Такие сайты, как Inventables.com и OpenBuilds.com, упростили для пользователей создание станка с ЧПУ в соответствии с их потребностями. Это отличный вариант, если вы решили, что вам нужна машина большего размера, чем та, что есть на рынке, но не хотите тратить несколько тысяч долларов на машину высокого класса.

    Пару лет назад я спроектировал и построил свою собственную машину.Я рассматривал один из наборов, которые продает Openbuilds, но когда начал его использовать, я забеспокоился, что мне захочется чего-то большего. Это (и сложность такой сборки) подтолкнуло меня к созданию собственной машины.

    До этой сборки я НИКОГДА не делал ничего подобного. Мне потребовалось около года работы над этим снова и снова. Моя законченная машина имела пространство для резки примерно 20 x 42 дюйма. Этот путь также позволил мне сделать несколько разовых обновлений, которых не было на машинах из комплекта.Я хотел бы предостеречь вас, если вы подумаете о том, чтобы пойти по тому же пути. Вы будете вынуждены изучить основы электропроводки, что временами было для меня немного нервным. Вам также понадобится много терпения! В конце концов, я рад, что сделал это!

    Модернизированные аксессуары

    Как и для большинства машин и инструментов, всегда доступны обновленные аксессуары, чтобы упростить задачу. Фрезерные станки с ЧПУ не исключение.

    Устройство смены инструмента

    Очень приятная функция, которую можно найти на фрезерном станке с ЧПУ, которая сэкономит массу времени, – это устройство смены инструмента.Если вы когда-либо использовали или изучали маршрутизатор, вы знаете, что существует почти бесконечный запас битов для маршрутизатора. Каждая из этих насадок создает различный тип кроя или дизайна в материале. Это не меняется с фрезерным станком с ЧПУ. Нередко выполнение резки требует нескольких смен инструмента во время вырезки проекта. Это особенно верно, если вы разрезаете большой кусок дерева на очень подробный кусок, такой как топографические карты, о которых я упоминал ранее.

    Когда я режу эти проекты, я всегда начинаю с очистки.Эти биты предназначены для очень быстрой резки значительного количества материала. Затем, когда я начинаю вырезать более детализированные области, такие как долина или поле, я переключаюсь на более мелкую более детальную часть, которая удаляет меньше материала за раз.

    Обычно это изменение бита занимает несколько минут. Также существует риск того, что я неправильно выровняю коронку перед началом следующей серии резов. В худшем случае это может привести к катастрофе и испортить мою работу. В лучшем случае мне нужно потратить несколько дополнительных минут, чтобы проверить все несколько раз, чтобы убедиться, что все правильно выровнено.

    Устройство смены инструмента решит все эти проблемы! Устройство смены инструмента фактически заменит биты за вас. На этапах создания САПР и G-кода оператор сообщает программе, что на определенном этапе требуется небольшое изменение. Как только ЧПУ достигает этой конкретной строки кода, он перемещает маршрутизатор к чейнджеру. Затем код сообщает маршрутизатору, какой бит ему нужен следующим. Затем устройство смены инструмента удаляет текущий бит и заменяет его тем, что записано в G-коде.

    Как видите, это может значительно сэкономить время и помочь значительно снизить риск ошибок, которые могут привести к неправильной резке.Если вы заинтересованы в покупке ЧПУ с этой функцией, знайте, что это значительно повысит стоимость вашего оборудования. Обычно эта функция имеется только в ЧПУ коммерческого уровня. Самая дешевая модель с устройством смены инструмента, которую я смог найти, была от Shop Bot, и стоила она около 15 000 долларов.

    Laser Cutter

    Еще одно приятное дополнение, которое намного дешевле, – это лазерный резак. Они могут быть полезны при пилении тонких кусков дерева. Вместо того, чтобы резать фрезой, которая иногда бывает слишком мощной, для прожигания материала используется лазер.Вы также можете использовать его для рисования и надписи текста на дереве. Многие из этих устройств просто прикрепляются к стационарной части вашего маршрутизатора. Вы можете подобрать качественный лазер менее чем за 500 долларов.

    Безопасность ЧПУ

    Как и в случае с любым другим электроинструментом, необходимо соблюдать меры безопасности, чтобы избежать травм. Слишком часто несчастный случай на деревообработке с электроинструментом приводит к обращению в отделение неотложной помощи, которое требует наложения швов, а иногда даже потери части тела.

    Kill Switch

    На мой взгляд, самая важная функция безопасности , которую вы можете установить на свой маршрутизатор с ЧПУ, – это аварийный выключатель . Вы можете жестко подключить аварийный выключатель к своим электрическим компонентам или приобрести базовый, где ваш маршрутизатор подключается непосредственно к нему, что не требует проводки. Экстренный выключатель важен, потому что, если что-то пойдет не так во время работы вашего станка, вы можете нажать одну кнопку, которая автоматически отключит питание всего на вашем ЧПУ.Эта простая кнопка несколько раз спасала меня от повреждений, вызванных неправильной настройкой машины.

    Концевые выключатели

    Еще одна функция безопасности, которую я настоятельно рекомендую, – это установка концевых выключателей. Это простые маленькие переключатели, установленные на вашем ЧПУ, которые не позволяют машине работать дальше установленного расстояния. Например, я упоминал ранее, что моя ось Y имеет ширину реза 20 дюймов. У меня есть концевой выключатель, так что если ось Y попытается переместиться более чем на 20 дюймов, она коснется кнопки, которая отключит питание этого двигателя и вызовет сообщение об ошибке на экране.

    Некоторые будут утверждать, что концевые выключатели не нужны. Это правда – ЕСЛИ ваша машина настроена правильно и ваши чертежи САПР выполнены правильно. Если эти две части верны, вы должны знать, прежде чем ваша машина начнет резать, что она попытается вырезать область, которая находится за пределами стола для резки. Если вы новичок в станках с ЧПУ, каждый раз потребуется некоторое время, чтобы получать точные данные. На мой взгляд, концевые выключатели – это быстрая и простая установка, обеспечивающая немного больше безопасности для защиты как вас, так и вашей машины.

    Другие советы по безопасности

    Третья важная функция безопасности, которую вы можете использовать со своим станком с ЧПУ, – это просто здравый смысл. Всегда следите за чистотой стола для резки и без опилок. Вы будете чувствовать, что все время пылесосите, но это просто означает, что ваша машина режет за вас много материала!

    Кроме того, как бы соблазнительно это ни выглядело, НЕ оставляйте машину без присмотра. Как только ваша машина начнет регулярно резать, ваша уверенность в ней возрастет. В какой-то момент вы собираетесь начать монтаж, и ваше программное обеспечение покажет вам это за 45 минут до его завершения.У вас возникнет соблазн оставить машину и выйти на улицу, чтобы завершить какие-то работы во дворе, или зайти в дом и расслабиться. Я настоятельно рекомендую вам НЕ делать этого. Требуется всего доля секунды, чтобы кусочек сломался или дерево раскололось.

    Также существует вероятность, что в какой-то момент G-код выдаст ошибку, что может привести к случайным сокращениям. Если вы приблизитесь к своей машине, вы быстро обнаружите проблему и сможете отреагировать, нажав аварийный выключатель. Если вы находитесь вдали от своего устройства, может пройти несколько минут, прежде чем вы поймете проблему, и к тому времени может быть уже слишком поздно для устранения.

    Программное обеспечение для маршрутизатора с ЧПУ Type3 Router8 – Программное обеспечение 3D CAD / CAM

    Type3 Router8 – это профессиональное программное обеспечение для маршрутизатора с ЧПУ для трехмерного компьютерного проектирования (CAD) и автоматизированного производства (CAM), которое может выполнять резку и резку в 2D, 2.5D и 3D.

    Описание продукта

    2D-приложения для фрезерного станка с ЧПУ Type3 Router8:

    • Изготовители вывесок

    • Резка ACM

    • Столярные мастерские

    • Гравировка

    • Упаковка (штампы)

    • Резка ковров

    Резьба по камню

    • Изготовление POP / POS

    • Фрезеровка пластика

    • Резка столешницы

    2D Особенности программного обеспечения фрезерного станка с ЧПУ Type3 Router8:

    Создание линейки / номеронабирателя

    Router8 предоставляет мастер линейки / номеронабирателя Позвольте пользователю создавать линейку или номеронабиратель всего за несколько шагов, что экономит время разработки.

    БЕСПЛАТНЫЙ ВСТАВЛЕНИЕ ФОРМ

    Инструменты начального и профессионального раскроя помогают сэкономить больше материалов и денег. RouterType создаст столько дополнительных слоев, сколько нужно для размещения всех ваших частей, с возможностью установки зазора, расстояния и угла поворота (углов) инструмента.

    ADVANCED NODE EDITION

    Ведущее в отрасли расширенное редактирование узлов позволяет пользователю сглаживать кривые, выпрямлять линии, квадратные или круглые углы одним щелчком мыши. Дополнительные функции включают добавление или вычитание узлов, упрощение кривых, перемещение начальных точек, а также открытие или закрытие контуров.

    ФОРМАТ ИМПОРТА

    – DXF, ISO, HPGL, IGES, STEP, STL, SAT, * NC, WMF

    – EPS, AI, BMP, DIG, PNG, TIFF, JPG, + протокол OLE


    Если вам нужны графические возможности, редактор растровых изображений интегрирован без дополнительных затрат. Функция редактирования растрового изображения изменит атрибуты цвета, такие как количество битов цвета и оттенки серого, а также рисование карандашом, кистью и спреем. Редактор растровых изображений также изменит размер, масштабирование, наклон, зеркальное отражение и поворот изображения и т. Д…

    БИБЛИОТЕКА СИМВОЛОВ

    Заполните свою библиотеку собственными изображениями или выберите один из тысяч символов, доступных в RouterType.

    РАСТР-ВЕКТОР

    Эта функция преобразует любое графическое изображение в геометрические векторы. Преобразование может быть выполнено с использованием черно-белых или полноцветных изображений. Расширенные параметры помогут вам обрабатывать изображения любого качества. Также доступна векторизация по центральной линии.

    Конверт

    Конверт позволяет размещать текст внутри конверта, при этом текст автоматически масштабируется и трансформируется.Router’8 предоставляет образцы конвертов в симвальной библиотеке, вы можете создать конверт самостоятельно.

    Создать знак с помощью переменных и матрицы

    Router8 поддерживает переменный текст и матрицу, пользователь может создавать знаки в пакетном режиме с этими функциями.

    ФУНКЦИЯ ТЕКСТА

    Лучшая в отрасли функция создания текста, включающая стандартные функции макета. Используйте любой шрифт TrueType или шрифты, предоставленные Type3. Расширенные инструменты, такие как кернинг, наклон, интервал и другие, дают вам 100% контроль над изменением шрифта.Даже создайте свою собственную библиотеку шрифтов. Текст можно даже создавать и редактировать по кривой или импортировать прямо из документа Word как редактируемый текст.

    CAM-приложения программного обеспечения для фрезерования ЧПУ Type3 Router8:

    • V-образный вырез

    • Мастер простого создания инструмента

    • Чистовая обработка под острым углом

    • Фаска • Chamfrein

    • Вырезание

    • Чистовая обработка •

    Резка

    • Нарезание резьбы

    CAM Особенности программного обеспечения маршрутизатора с ЧПУ Type3 Router8:

    2D & 2.5D MULTI-TOOL SEQUENCE

    Создайте несколько траекторий и упорядочьте их как одну, чтобы оптимизировать время и расстояние обработки. Добавьте столько инструментов, сколько хотите для стратегий черновой, получистовой и чистовой обработки. Полностью контролируйте параметры каждой обработки (глубина, шаг и т. Д.).

    ОЦЕНКА ВРЕМЕНИ ОБРАБОТКИ

    Предварительный просмотр расчетного времени обработки. Экспорт отчета по обработке для ваших операторов.

    Расширенные функции CAM

    CAM-модуль Router’8 был полностью переработан, чтобы всегда и лучше соответствовать потребностям профессиональных производителей вывесок: увеличенное производство, улучшенное качество и максимальная безопасность благодаря оптимизированному расчету траектории.

    ЦВЕТНАЯ ОБРАБОТКА

    Экономьте время в своем процессе. Под цветом сохраните все стратегии и параметры обработки. Значительно сокращается время перехода от векторов к G-коду.

    САМЫЙ ЛУЧШИЙ G-КОД КОГДА-ЛИБО

    Стратегии траектории для 2, 3 и 4 осей обеспечивают быстрые, надежные и очень точные коды NC.

    МАСТЕР СОЗДАНИЯ ИНСТРУМЕНТОВ

    Очень наглядный и интуитивно понятный, вы можете создавать инструменты практически любой формы и настраивать свои собственные параметры (скорость подачи, скорость погружения, скорость шпинделя…). Вы также можете установить номера инструментов для устройства смены инструментов. Также могут быть разработаны специальные инструменты. Также доступна безопасность глубины.

    INTAGLIO (Advanced V-Carve)

    За один шаг создайте красивую углубленную трехмерную гравировку. Он специально адаптирован для 3D-гравировки коническим инструментом. Глубина гравировки зависит от ширины контуров.

    3D-приложения программного обеспечения для фрезерного станка с ЧПУ Type3 Router8:

    • Изготовление вывесок

    • Деревообработка

    • Термоформование

    • Трехмерная обработка

    • Формование

    • Скульптурные буквы 3D таблички

    • Формованные буквы

    • GIS Terrain Machining

    3D Возможности программного обеспечения для маршрутизатора с ЧПУ Type3 Router8:

    ОТ ARTWORK К 3D

    За несколько кликов функции TypeArt превращают 2D-контуры в 3D-рельеф.Пользователь имеет полный контроль над высотой, профилем, точностью и потоком рисунков, используя удобные инструменты дизайна для решения любых художественных задач.

    3D VIEWER

    В процессе проектирования пользователь может просматривать форму как твердое тело, ориентировать и масштабировать объект в любом направлении для оптимального просмотра.

    ИНСТРУМЕНТЫ ДЛЯ ПОВЕРХНОСТИ

    Они предоставляют инструменты для ввода и усовершенствованные инструменты для обработки поверхностей для создания более произвольных форм. Легко создавайте конусы, сферы, тор, цилиндр и т. Д… а также воспользоваться такими инструментами, как вращение поверхности, поверхность сети, сеть кунов, поверхности правил и т. д. В этом разделе также предлагается профессиональное проецирование и перенос на любую поверхность.

    Подметание TypeArt

    Мощная функция подметания с множеством опций позволяет пользователю легко создавать сложные шрифты.

    3D ТЕКСТУРА

    Эта функция позволяет заполнить 3D-рельеф 3D-текстурами. Их можно легко создать в режимах Fractal или Spread, и вы даже можете получить текстуру из базы данных.Любой 3D-рельеф также можно использовать в качестве текстуры.

    РЕАЛИСТИЧЕСКАЯ ОТОБРАЖЕНИЕ

    Вдохновляет ваши 3D-модели. TypeView позволяет красиво отображать и создавать сцену вокруг ваших объектов TypeArt. Эта новая платформа рендеринга предлагает все функции, которые вы можете найти в профессиональной студии фотографа, благодаря всем возможным эффектам со светом, пейзажами, различными материалами, прозрачностью и т. Д. Рендеринг, созданный с помощью этого модуля, можно отправить по электронной почте , распечатанные и используемые для ваших каталогов или маркетинговых материалов.

    СКАЛПТИРОВАННЫЕ 3D ПЛАСТИНЫ

    От художественных работ до 3D файлов, Type3 предоставляет все необходимые технологии, такие как детализация барельефов, логическое 3D, 3D обертывание, скульптура, текстурирование для лучших 3D бляшек на рынке.

    МУЖСКАЯ И ЖЕНСКАЯ

    Преобразуйте вашу модель в мужскую или женскую в один клик. Опции включают полное отражение только указанной оси.

    ОТ ОТМЕТКИ СЕРЫХ К 3D

    Простое преобразование изображения в оттенках серого в 3D-рельеф (и наоборот) с полным контролем над результатом прогрессии.Чем выше градации серого, тем выше высота по оси Z, чем темнее шкала серого, тем ниже высота по оси Z, и все остальные оттенки серого находятся между ними.

    Создание раздела с режимом сжатия

    Router8 предоставляет больше возможностей при создании раздела, программное обеспечение может автоматически масштабировать форму по ширине или высоте для создания более гладкого и красивого рельефа.

    ИНСТРУМЕНТЫ ДЛЯ 3D-ГЛИНЫ

    Как и при лепке вручную, в этом разделе представлены такие функции, как добавление, выталкивание, ручная резьба, сглаживание… все, что вам нужно, чтобы сделать изделие более реалистичным. Используйте маску для защиты чувствительных участков и зеркало, чтобы дублировать некоторые операции скульптинга.

    ДУБЛИРОВАНИЕ

    Многие из тех же инструментов дублирования в 2D также доступны в 3D-рельефе. Функции дублирования включают дублирование 3D-рельефов в массиве, матрице и вдоль кривой.

    ТЕСТЕР ИНСТРУМЕНТОВ

    Эта функция разработана, чтобы помочь вам принять оптимальное решение об использовании инструмента и сэкономить время обработки. Он будет графически моделировать теоретический результат объекта 3D-Relief.Это поможет вам выбрать лучший инструмент для работы. В дополнение к теоретической модели и обработанной модели также создается представление о различиях между двумя моделями.

    BASRELIEF ENHANCEMENT

    Эта функция добавит улучшенные детали в трехмерную сцену. Это позволяет некоторым деталям, которые были бы полностью сглажены, оставаться видимыми. Пользователь контролирует ширину, высоту и масштаб деталей.

    ДЕФОРМАЦИЯ

    Этот элемент деформирует 3D-рельеф в определенную область.Особенно полезно создать 3D-украшение в линейном режиме, а затем деформировать его, чтобы он соответствовал кривой раме и другим украшениям.

    ПЛЕТЕНИЕ (дизайн в кельтском стиле)

    Эта функция автоматически создает эффект «плетения», задавая траекторию профиля и поперечное сечение формы. Есть несколько опций для управления тем, как пересечения профилей управляются в 3D.

    Приложения 3D CAM программного обеспечения для фрезерного станка с ЧПУ Type3 Router8:

    • Изготовление вывесок

    • Деревообработка

    • Термоформование

    • Трехмерная обработка

    • Формование

    • Скульптурные буквы

    • Формованные буквы • Орнаменты

    3D CAM Особенности программного обеспечения для фрезерного станка с ЧПУ Type3 Router8:

    3D SEQUENCE

    Эта стратегия позволяет быстро рассчитать траекторию инструмента с использованием нескольких инструментов от самого большого до самого маленького.Траектории инструмента оптимизированы так, что следующий инструмент режет только те области, которые ранее не были фрезерованы.

    СТРАТЕГИЯ ЗАВЕРШЕНИЯ

    Чтобы оптимизировать время обработки и получить наилучший результат, вы можете настроить эту стратегию. Вы можете установить толщину проходов, ориентацию, тип прохода (контурный или растровый), шаг за шагом, независимо от того, обрабатываете ли вы плоскую форму или сложную форму.

    TOOLPATH MAPPING

    Выберите поверхность и образец для проецирования, появится дополнительная вкладка Mapping, определяющая вашу траекторию.См. Раздел Вкладка «Сопоставление» в обзоре траектории инструмента, программа автоматически сопоставит траекторию с выбранной поверхностью в зависимости от настройки. Вы также можете использовать команду сопоставления в контекстном меню списка инструментов.

    3D-МОДЕЛИРОВАНИЕ ЧПУ

    Просмотрите в реальной жизни свою работу по обработке с помощью этого видео, где вы можете увидеть, как ваш инструмент (а не только призрачная форма) движется по вашим работам. У вас есть полный контроль над симуляцией видео путем приостановки, перемотки назад, ускорения или замедления.Вы можете настроить тип материала (дерево, камень, металл и т. Д.). Это NC-Simulation также покажет вам геометрию траектории, перемещения по воздуху и многое другое…

    УПРАВЛЕНИЕ ПАНЕЛЬЮ ИНСТРУМЕНТА

    Так же, как трехмерный рельеф имеет дерево конструирования истории, создание траектории также использует эту передовую технологию. Система отслеживает каждую траекторию инструмента и ее параметры. Каждый параметр сохраняется внутри детали и может быть изменен в любое время в будущем. Некоторые ключевые параметры, которые можно изменить, – это глубина станка, подача и скорость, различные инструменты и разные формы.

    ОСТАВШИЕСЯ МАТЕРИАЛЫ

    Эта функция разработана, чтобы помочь в выборе инструмента, показывая графически области с остатками материала.

    Некоторые функции 3D CAD / CAM Router8:

    Моделирование Совместимость с цифровыми планшетами (например, Wacom)

    Создание рельефа из 2D-контуров

    Настраиваемые режимы сжатия

    Библиотека настраиваемых профилей Базовый инструмент развертки (профиль вдоль a кривая)

    Усовершенствованный инструмент для подметания (профили между рельсами)

    Профессиональный инструмент для подметания (с профилем сжатия)

    Эффект веревки или скручивания

    Подгонка подметания 3D-рельефа с 3-х проекций

    Геометрические инструменты 2D (см.2D-геометрические инструменты в списке 2D-функций)

    Преобразование текста в векторы (см. Динамический текст в списке 2D-функций)

    Автоматическое преобразование изображений в градациях серого в 3D-рельеф

    Изменение высоты шкалы серого

    Функции настройки сглаживания в градациях серого преобразование

    Преобразование 3D-рельефа в изображение в оттенках серого

    Матричное дублирование моделей 3D-рельефа

    Круговое дублирование моделей 3D-рельефа

    Дублирование 3D-поверхностей вдоль кривой

    Нарезка 3D-рельефа (для извлечения контуров)

    Логические операции (сложение, вычитание, объединение мин., объединить макс…)

    Отражение между мужчинами и женщинами

    Сглаживание

    Плетение (инструмент для трехмерного дизайна в кельтском стиле)

    Улучшение деталей рельефа

    Функция повышения деталей

    Библиотека 3D-текстур

    Расширенное 3D-текстурирование Fractal

    Advanced 3D Texturing Spread

    Fast 3D Viewer

    Положение камеры настраивается в 3D-Viewer

    Положение освещения настраивается в 3D-Viewer

    Высококачественный рендеринг с трассировкой лучей

    Библиотека материалов для рендеринга

    Предварительно загруженные сцены для большей реалистичности рендеринг

    Рендеринг Настраиваемый фон

    Инструменты 3D-лепки из глины

    Скульптура вручную (сила, глубина, радиус …)

    Расширенное моделирование с использованием цветных масок

    Функция зеркального моделирования (без ограничений)

    Повторная настройка 3D-рельефа высота

    Тестер инструмента для предварительного просмотра результатов обработки с помощью инструмента

    Расчет оставшегося материала ation

    Извлечение контуров оставшегося материала

    Фасет (плоская поверхность)

    Инструменты измерения (см. тот же раздел в списке 2D-функций)

    Некоторые из Router8 2D & 2.Функции 5D CAD / CAM

    Pro Snap Tools (сетка, гравитация, центр, точка, середина …)

    Импорт / экспорт графических файлов в формате (BMP, TIFF, EPS, AI, JPG …)

    Импорт / Экспорт в формат механических файлов (DXF, KCD, HPGL, PLT, IGES, ISO, WMF, * NC …)

    Библиотека символов для гравировки и знаков

    Расширенное масштабирование / Автоматическое сохранение (пользовательское) / Настроенные сетки и направляющие

    Инструменты динамического измерения (расстояние, периметр, угол, поверхность …)

    Инструменты геометрического 2D-дизайна

    Произвольное проектирование (мышь или цифровая клавиатура)

    Элемент обрезки / инструмент удлинения кривой

    Расширенный редактор узлов / локатор пересечения

    Редактор динамического текстового режима / Создание собственных шрифтов

    Построитель поверхностей (сфера, цилиндр, конус, тор, куб…)

    Поверхность Revolution (частичная, полная, угловая…)

    Расширенные инструменты для работы с поверхностью (Coons, Network , Линейка, скиннинг, сдвиг)

    Параллельная проекция на поверхность Расширить / Объединить / Не обрезать поверхности

    Сканировать в вектор (черно-белый, цвет, растр в вектор, обводка)

    Инструменты преобразования (логические, объединить, вычесть, сложить…)

    Матрица / круговая / Выбрать и отбросить дублирование с расширенной настройкой

    Дублирование по кривой с расширенной настройкой

    Гомотетическое дублирование по кривой

    Зеркальное дублирование и смещение зеркальных отражений / морфинга (контуры / линейные, круглые и плоские углы)

    Преобразование в Art & Segment / Curve Segmentation

    Обратный контур направления

    Автоматическое преобразование грубых кривых в прямые

    Инструменты выравнивания (между объектами, на столе, изменение размера…)

    Matrix Layout (Serialization) / Dials / Rulers wizard

    2D-текстурирование с более чем 20 настраиваемыми стилями

    Вложение произвольной формы (угол поворота, направление, начальная точка, зазор инструмента …)

    Инструмент обрезки / перфорации / конверт / Морфинг

    Цвет для CAM (ярлыки векторов для G-кода, неограниченное количество цветов)

    Инкрустированная работа (смещение, угловой радиус, размещение на охватываемых деталях…)

    Стратегии резки (внутрь, наружу, перемычки, закругленные углы….)

    Черчение (центрировать инструмент по вектору, в одну сторону, вперед и назад…)

    Сверление (точечное сверление, многошаговое с Z вверх, многошаговое без Z вверх…)

    Гравировка (шаг за шагом, толщина прохода настраиваемое, обычное или наклонное фрезерование…)

    Последовательность работы с несколькими инструментами (неограниченная загрузка инструментов, полностью настраиваемая…)

    Фрезерование / обработка карманов (шаг за шагом, настраиваемая толщина прохода, определение угла за проход …)

    Глубокая резка (V-Carve) , стандартный или оптимизированный режим)

    Предварительный просмотр g материал

    3D-моделирование траектории в реальной жизни

    Мастер создания инструмента (типы долот или балки, размеры, подача…)

    Тангенциальный вход и выход / нестандартные мосты

    2-, 3- и / или 4-осевая обработка / оценка времени / точная настройка постпроцессора при установке

    Если у вас есть вопросы по фрезерному станку с ЧПУ программное обеспечение – Type3 – Router8, пожалуйста, просмотрите следующий PDF-документ для Router8:

    Type3 – Router8.pdf


    .

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
