Пушечные сверла: Пушечное сверло и сверла для глубокого сверления: виды, ГОСТ

Содержание

пушечные и другие сверла, ГОСТ, критерии выбора

Для выполнения сквозных и глухих отверстий большой глубины применяются так называемые пушечные и ружейные сверла. Отверстия, выполненные данным типом режущего инструмента, используются в деталях различного типа, длина у которых довольно большая. Например, это может быть коленчатый вал того или иного назначения или шпиндель. Обычное сверло для выполнения таких задач не подходит, поэтому пушечные и ружейные сверла востребованы в определенном сегменте промышленного производства. Рассмотрим подробнее особенности ружейного сверла, пушечного и других видов, ГОСТ и критерии выбора.

Особенности

Если длина высверливаемого отверстия составляет показатель, равный пяти диаметрам режущего инструмента, то такое отверстие можно считать глубоким. Выполнение глубоких и точных отверстий является сложной процедурой, для которой характерна большая трудоемкость и высокий профессионализм оператора. В процессе выполнения сверления режущий инструмент охлаждают специальной жидкостью, подающейся в рабочую область сверла под напором давления.

Такой охлаждающий состав является одним из составляющих элементов гарантии качества осуществляемой работы.

Для точного выполнения глубокого отверстия ружейное сверло важно правильно расположить, относительно рабочей поверхности. Чтобы облегчить этот процесс, применяется так называемая втулка кондукторная, она не дает режущему инструменту отклоняться в процессе работы. Если такой втулки нет, из ситуации можно выйти, просверлив сначала отверстие меньшего диаметра, а затем расширить его другим номером сверла до требуемых размеров.

Ружейные сверлильные инструменты делают из высокопрочного стального сплава. Примечательно, что такой режущий инструмент имеет скорость вращения в 10 раз превышающую скорость обычного сверла, применяемого для сверления неглубоких отверстий. Режущий инструмент применяется для выполнения отверстий в насосных установках, в корпусе форсунки или шатуна.

Во время работы длинным инструментом нередко возникают сложности, связанные с отводом отработанной в процессе сверления стружки, поэтому всегда существует риск схода сверла с заданной ему траектории сверления. Еще одной особенностью этого инструмента является то, что его нельзя вращать с предельной скоростью, если режущий инструмент не погружен в полость обрабатываемой им детали. Такая оплошность приводит к тому, что у режущего инструмента смещается рабочая часть с заданной траектории, необходимой для точного выполнения сверления.

Виды

Существуют следующие виды режущего инструмента, которые используются для выполнения глубоких и очень точных отверстий:

  • пушечное – на рабочей части инструмента есть канавка, выполненная в виде буквы V; она необходима для того, чтобы отводить из отверстия отработанную металлическую стружку;
  • эжекторное – этот инструмент применяется для станков, у которых режущий элемент расположен в горизонтальном направлении;
  • ружейное – вариант, который оснащен пластинами из твердосплавной стали, которые располагаются на промежуточных и основных режущих пластинах;
  • ружейные – с режущими частями и поверхностями, выполненными из стали и твердых сплавов;
  • ружейные – у которых твердосплавные режущие пластины закреплены на корпусе методом пайки;
  • спиральные – имеющие хвостовик, который представлен в форме цилиндрического строения.

Ружейные и пушечные сверлильные инструменты являются однорезцовым вариантом. Благодаря им можно просверлить отверстие, параметры которого по диаметру находятся в диапазоне от 0,5 мм до 10 см.

При работе сверло нагревается, остудить его можно путем подачи смазочно-охлаждающей жидкости в специальное пространство, расположенное внутри рабочей части сверла. Ружейные и пушечные сверла, пластины для резки у которых изготовлены из стальных твердых сплавов, имеют рабочий хвостовик с конфигурацией в виде конуса. Такая форма направляет режущий инструмент более точно в область выполнения сверления.

Критерии выбора

Размерные параметры и технические характеристики ружейных и пушечных сверлильных инструментов регламентируются стандартами ГОСТ, согласно которому эти сверла относятся к изделиям длинной серии. Использование сверла возможно только на специальном станке, предназначенном для выполнения глубокого сверления. При выборе конструкции сверла нужно учитывать требуемые параметры отверстия – его диаметр и длину. Для качественного выполнения задачи большое значение имеет скорость подачи сверла, а также тип его хвостовой части.

Основными рекомендациями, учитываемыми при выборе сверлильного инструмента, являются следующие:

  • при выполнении отверстия, длина которого будет составлять более 400 мм, рекомендуется применять 2 сверла с различными показателями размерности; сначала нужно воспользоваться инструментом, размер которого составляет 9,95 на 800 мм, а затем отверстие расширяют сверлом, размер которого чуть больше и составляет 10 на 400 мм;
  • если во время сверления металл дает длинный тип стружки, нужно выбирать режущий инструмент, имеющий длинные и полированные канавки для ее отвода;
  • если требуется обрабатывать мягкие сплавы металла
    , например, алюминий, то следует применять режущий инструмент, в конструкции которого предусмотрено одно режущее лезвие, заточенное под углом 180°;
  • содержание смазочного компонента в охлаждающей жидкости должно быть на уровне не менее 10% от общего объема этого состава;
  • если обработке подвергается мягкий материал, то выходить на предельные скоростные обороты сверла необходимо поэтапно и делать это нужно в 3 приема; кроме того, отверстие выполняется также поэтапно – сначала делается пилотное сверление инструментом меньшего диаметра, а затем сверлом нужного размера отверстие расширяется;
  • при смене одного диаметра сверла на другой размер остановить вращение инструмента можно при помощи включения на 1–2 секунды подачи под высоким давлением смазочно-охлаждающего состава; после выполнения отверстия по заданным параметрам сверло отключают, переставая подавать в его отверстие охлаждающий состав.

Чтобы правильно выбрать сверло для выполнения глубоких отверстий, важно учитывать не только его размеры, равные размерам отверстия, но и характеристику металлического сплава, а также тип сверлильного оборудования, на котором будут выполняться работы.

Начинать работу нужно на минимальных скоростях вращения сверла, при этом важно с самого начала обеспечить для него подачу смазочно-охлаждающей жидкости.

О том, как выполняется сверление глубоких отверстий ружейными сверлами HAMMOND, смотрите далее.

Пушечные сверла Korloy Gun Drill Стандарты хвостовиков Тип Крепление по центру через наклонный паз под углом 15°


Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)


886 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.G85

Пушечные сверла Korloy Gun Drill Стандарты хвостовиков Тип Крепление по центру через наклонный паз под углом 15°

Пушечные сверла Korloy Gun Drill Стандарты хвостовиков Тип Крепление по центру через наклонный паз под углом 15° _ Крепление с левой стороны через наклонный паз подуглом 15° Крепление по центру шейки Цилиндрический хвостовик DIN1835A DIN6535HA оправка weldon DIN1835B оправка weldon DIN6535HB оправка whistle notch DIN1835E оправка whistle notch DIN6535HE Эскиз ь- -0D L S 0D L -0dJ L 0D 0D 0D -0dJ L 0D No. D01 D02 D03 D04 D05 D06 D07 D08 D09 D10 D11 D12 D13 D14 D15 D16 D17 D18 D19 D20 D21 D22 D23 D24 D25 D26 D27 D28 D29 D30 D31 D32 D33 0DxL 0DxL 10 40 16 45 19.05 69.8 25 70 25.4 69.8 16 50 12.7 38.1 16 70 19.05 69.8 20 70 4 28 6 36 10 40 16 48 20 50 25 56 10 40 12 45 16 48 20 50 25 56 32 60 40 70 10 40 12 45 16 48 20 50 25 56 32 60 10 40 12 45 16 48 20 50 Навинчиваемый хвостовик 1 Можно заказать специальный тип. Сообщите формы и размер. Рабочая часть сверла Съемная Цельная Сверление J. 85




См.также / See also :

Специализированные пушечные сверла Korloy для сверления глубоких отверстий


Сверла Конструкция / Parts of a drill

Скорость резания от диаметра Таблица / Surface speed to RPM conversion

Формулы для расчета сверления / Formulas for drilling

Диаметр отверстия под резьбу / Tap drill sizes

Сверление отверстий в металле / Drill a hole in metal

Оснастка для фрезерных станков по металлу / Мilling tool holders

Перевод дюймов в мм Таблица / Inches to mm Conversion table

Экономическая эффективность металлообработки / Machining economy
Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр. )

883 Специализированные пушечные сверла Korloy для сверления глубоких отверстий на специальных металлорежущих станках глубокого сверления Техническое описание G
Указатель
884 885 887 888 889 Сборные машинные развертки Korloy Indexable Reamer со сменными режущими твердосплавными пластинами Описание характеристик многолезвийного инструмента

KORLOY


Каталог
KORLOY
2018
Металлорежущий
инструмент
и оснастка
(1259 страниц)

Каталог
KORLOY
2016
Металлорежущий
инструмент
и оснастка
(1121 страница)

Каталог
KORLOY
2016
Инструмент
и оснастка
(англ.яз / ENG)
(1142 страницы)

Каталог
KORLOY
2016
Инструмент
для обработки
штампов
и пресс-форм
(англ. яз / ENG)
(263 страницы)

Каталог
KORLOY
2015
Режущий
инструмент
и оснастка
(англ.яз / ENG)
(1059 страниц)

Каталог
KORLOY
2014
Металлорежущий
инструмент
(1043 страницы)

Каталог
KORLOY
2014
Металлорежущий
инструмент
и станочная
оснастка
(исп.яз / SPA)
(1043 страницы)

Каталог
KORLOY
2013
Металлорежущий
инструмент
(987 страниц)

Каталог
KORLOY
2012
Специальный
режущий
инструмент
(англ.яз / ENG)
(68 страниц)

Каталог
KORLOY
2011
Металлорежущий
инструмент
(818 страниц)

Каталог
KORLOY
2010
Металлорежущий
инструмент
(англ.яз / ENG)
(820 страниц)

Каталог
KORLOY
2008
Инструмент
металлорежущий
(546 страниц)

Каталог
KORLOY
2006
Режущий
инструмент
для станков
(англ. яз / ENG)
(540 страниц)

Каталоги металлорежущего инструмента, оснастки и приспособлений для станков /
Cutting tools and tooling system catalogs

Сверла для глубокого сверления | Обработка отверстий в металле



Для сверления отверстий на глубину, превышающую диаметр сверла в пять и более раз, когда условия для охлаждения сверла и отвода стружки неблагоприятны, применяют спиральные сверла со сквозными каналами для подвода охлаждающей жидкости к режущим кромкам сверла (рис. 98). Каналами часто служат медные или латунные трубки, впаянные в продольные канавки на поверхности сверла. Сверла такой конструкции работают так же, как и обычные, но, обладая меньшей прочностью по сравнению с обычными, допускают работу с меньшими подачами.

Рис. 97. Сверло конструкции В Жирова для сверления чугуна

Для обработки более точных отверстий наибольшее распространение получили пушечные и ружейные сверла.

Пушечное сверло

Пушечное сверло (рис. 99) представляет собой цилиндрический стержень из инструментальной стали, у которого на рабочем конце срезана часть материала так, что образовавшаяся при этом передняя поверхность располагается выше

Рис 98. Спиральное сверло для глубокого сверления

центра на величину f, равную 0,2-0,5 мм. Сверло имеет главную режущую кромку, направленную под прямым углом к оси сверла, и вспомогательную кромку, наклоненную под углом 10°. Для уменьшения трения на торце сверла затачивают задний угол а=8-10°.

Пушечное сверло работает с направлением по предварительно надсверленному отверстию; для этого оно имеет большую опорную поверхность, которой сверло соприкасается со стенкой обрабатываемой поверхности. Для уменьшения трения сверла о стенки отверстия по всей длине опорной поверхности срезана лыска под углом 30°.

Благодаря хорошему направлению такого сверла обеспечивается получение точного и чистого отверстия.

Рис. 99 Пушечное сверло

Основным недостатком пушечного сверла является плохой выход стружки, вследствие чего приходится часто выводить сверло из отверстия и применять обильное охлаждение. Однако при большой глубине сверления охлаждающая жидкость к режущим кромкам поступает недостаточно, поэтому сверло быстро изнашивается.

Ружейное сверло

Для сверления глубоких, более точных отверстий небольшого диаметра (от 7 до 20 мм) применяют ружейные сверла (рис. 100). Эти сверла более усовершенствованы и производительны по сравнению с пушечными и спиральными сверлами.

Рис. 100. Ружейное сверло

Ружейное сверло состоит из двух частей: рабочей части, изготовляемой из быстрорежущей стали или из твердого сплава, пустотелого хвостовика из углеродистой стали, который приваривают или припаивают к рабочей части. Хвостовик имеет форму трубки, по внутреннему отверстию b которой подают к режущей кромке охлаждающую жидкость под высоким давлением (20-30 кГ/см2). Эта жидкость понижает температуру режущей кромки и вымывает стружку, которая отводится по каналу а. Корпус сверла имеет вид желоба с раствором краев под углом 120-145°.

Похожие материалы

сверла для глубоких отверстий

ПФО

Сверла для обработки глубоких отверстий

Глубокое сверление – это обработка отверстий с большим отношением диаметра к глубине.

При глубоком сверлении условия работы сверла резко ухудшаются – затрудняется отвод стружки, охлаждение режущей части, уменьшается жесткость сверла.

Основные трудности при сверлении глубоких отверстий заключаются:

  • в сложных условиях подвода СОЖ в зону резания и отвода стружки;

  • в уводе осей отверстий;

  • в погрешностях размера и формы отверстий в радиальном и продольном сечениях.

К сверлам для обработки глубоких отверстий относятся:

  1. сверла с подводом СОЖ

  2. Пушечные сверла

  3. Ружейные сверла

  4. .Перовые.

Сверла с подводом СОЖ

Наиболее совершенным методом является подача жидкости через отверстия, проходящие внутри перьев сверла. Инструментальными заводами выпускается ряд конструкций спиральных сверл с отверстиями для подвода СОЖ (рис.1), проходящими через хвостовик сверла или через радиальные отверстия.

Такие сверла изготовляются из специального проката с винтовыми отверстиями, из заготовок, полученных радиальной ковкой, прокатом заготовок с использованием твердых наполнителей, прокатом трубчатых заготовок, литьем.

Для подвода СОЖ в зону резания твердосплавная рабочая часть имеет отверстия круглой или овальной (для увеличения объема пропускаемой жидкости) формы. Трубчатый корпус с канавкой, образованной пластической деформацией, изготовляется из сталей марок 40Х или 35ХГСА.

Внутренняя полость корпуса имеет серпообразную форму, образованную при деформации; используется она для подвода СОЖ к рабочей части и сопряжения с отверстиями в рабочей части.

Сверла этого типа обладают не только повышенным ресурсом работы из-за большей длины по сравнению со сверлами, но и повышенным расходом твердого сплава.

(Рис.1)

Пушечные сверла.

Рабочая часть пушечного сверла представляет собой полукруглый стержень, плоская поверхность которого является передней поверхностью (рис. 2, а). На торце стержня создается режущая кромка, перпендикулярно оси сверла. Задняя торцевая плоскость сверла затачивается под углом а = 10 … 20°.

Для лучшего направления сверло имеет цилиндрическую опорную поверхность, на которой срезаются лыски под углом 30—45° и делается обратный конус порядка 0,03—0,05 мм на 100 мм длины рабочей части. В результате этого уменьшается трение сверла о стенки обрабатываемого отверстия. Пушечное сверло работает в тяжелых условиях, имеет неблагоприятную геометрию передней поверхности, не обеспечивает непрерывного процесса резания, так как для удаления стружки приходится периодически выводить сверло из отверстия.

Ружейные сверла.

Ружейные сверла (рис. 2, б) в отличие от пушечных имеют внутренний канал для подвода СОЖ и прямую (иногда винтовую) канавку для наружного отвода пульпы (смесь стружки и СОЖ). Они применяются для сверления отверстий глубиной (5…100)d и диаметром 1…30мм. Первоначально ружейные сверла использовали для сверления стволов огнестрельного оружия. В настоящее время ружейные сверла получили широкое распространение во всех отраслях машиностроения, главным образом для сверления глубоких отверстий на специальных станках в условиях крупносерийного и массового производств. Благодаря оснащению твердым сплавом и внутренней подаче СОЖ они обеспечивают высокую производительность при сверлении отверстий с минимальным уводом оси при высокой точности (H8. ..H9) и низкой шероховатости поверхности отверстий (Ra 0,32…1,25).

Рис. 2. Сверла для глубокого сверления

а – пушечное сверло; б – ружейное сверло

Перовые сверла.

Цельные перовые сверла (рис. 3, а) изготавливают из прутка путем ковки или фрезерования режущей части в форме пластины, которая затачивается на конус под углом 2φ =118°. При этом образуются две главные и две вспомогательные режущие кромки. Заточкой двух плоских задних поверхностей создается задний угол α = 10…12°. При пересечении этих поверхностей образуется поперечная режущая кромка (перемычка). Если передние поверхности плоские, то передние углы на главных режущих кромках имеют отрицательные значения, что нежелательно из-за возрастания силовой нагрузки на сверло и появления вибраций.

 Конструкция на рис. (3, б) применяется для сверления неглубоких ступенчатых отверстий на станках-автоматах; позволяет сократить число операций и, следовательно, инструментов. Вторая конструкция (рис. 3, в) представляет собой сборное перовое сверло с режущей сменной пластиной, закрепляемой в стержне любой длины. Рис. 3. Перовые сверла:

а – цельное; б – для сверления ступенчатых отверстий;

в – сборное, с внутренним напорным охлаждением

Достоинствами перовых сверл являются простота конструкции, а также возможность изготовления их любого диаметра и длины даже в условиях ремонтных мастерских.

К недостаткам перовых сверл можно отнести:

  1. затрудненные условия отвода стружки;

  2. склонность к вибрациям из-за малой жесткости режущей части;

  3. небольшой запас на переточку;

  4. низкую производительность процесса сверления из-за малых значений подачи и в связи с необходимостью периодического вывода сверла из отверстия для освобождения от стружки.

🛠️ SVERLA.IN.UA 🛠️ – Ружейное сверло

– При глубине отверстий более 40 xD мы рекомендуем применять два или более сверл для глубокого сверления, напр. .0 10×400 мм и0 9,95 х 800 мм.

– Сверла для глубокого сверления для глубины более 40 х D необходимо вводить в пилотное отверстие левым вращением.

– При смене инструмента от 40 х D инструмент можно «успокоить» включением на 1 секунду высокого давления СОЖ для внутреннего охлаждения.

– Для обработки дпинностружечного материала мы рекомендуем заказать свёрла для глубокого сверления с полированными стружечнными канавками.

– Рекомендуем всегда устанавливать содержание смазки в эмульсии на уровне минимум 10%.

– Однолезвийные сверла для глубокого сверления для дпинностружечного алюминия необходимо заказывать с заточкой 180′ и подточкой под масляную полость.

– При начале сверления в алюминии с содержанием менее 1 %. то есть, при рекомендуемой скорости резания Vc > 160 м/мин. мы рекомендуем выходить нa полные обороты за несколько этапов. Кроме того, следует выполнять более глубокое пилотное отверстие около 3xD.

Рекомендуемая последовательность операций при глубоком сверлении:

– Предварительное пилотное отверстие L 1,5 х D, допуск Н8).

– Подвод инструмента с частотой вращения ок. 200 об/мин и подачей ок. 500 мм/мин.

– Включение подачи СОЖ и рекомендуемой скорости вращения.

– Непрерывное сверление на максимальную глубину без цикла вывода сверла. При использовании сверл с большим отношением диаметра к длине рекомендуется работать до 25 мм глубины сверления с заниженными режимами резания (примерно 75% оптимальной скорости резания).

– Отключение передачи СОЖ после достижения глубины

– Быстрый отвод с остановленным шпинделем.

Каталоги ружейных сверл
  1. Каталог (сверла ружейные твердосплавные)

  2. Каталог (сверла ружейные с твердосплавной головкой)

  3. Каталог (сверла ружейные со сменными пластинами)

Сверление Глубоких Отверстий Малого Диаметра


Что такое, и для чего предназначено пушечное сверло

Пушечное сверло — это режущий инструмент преимущественно цилиндрической формы с переменным по длине сечением. Оно является инструментом однорезцового вида.

Для отведения отработанной стружки от обрабатываемой детали на поверхности такого сверла имеется выемка с сечением в форме буквы V. Данная проточка выполнена по внешней поверхности сверла.

В общем случае, при помощи пушечного сверла возможно получить отверстия с диаметром в диапазоне от 0,5 миллиметров до 10 сантиметров. Специальное отверстие для подвода смазывающе-охлаждающей жидкости обычно отсутствует. Сверление производят на малой частоте вращения металлообрабатывающего агрегата.

В рабочей части пушечное сверло имеет форму полукруга. Плоская поверхность полукруглого стержня является передней поверхностью сверла. Под прямым углом к оси сверла на торце стержня образуется режущая кромка. Задний торец инструмента имеет плоскую наклонную под углом 10-20 градусов форму.

Для обеспечения более точного направления опорная поверхность пушечного сверла имеет цилиндрическую форму. На опорной поверхности выполняются лыски под 35-40 градусов, а также обратный конус 0,04-0,05 миллиметров на 10 сантиметров длины. Эти мероприятия способствуют уменьшению трения инструмента о внутренние стенки обрабатываемой детали.

Для удаления стружки, образовавшейся в процессе резания, приходится регулярно выводить сверло из детали. Геометрия сверла способствует тяжелым условиям работы инструмента, что уменьшает его долговечность и снижает точность процесса резания.

Отметим, что в современной металлообработке есть более точные и производительные способы получения глубоких отверстий. Обработка детали пушечным сверлом считается устаревшим и малоэффективным методом глубокого сверления.

Однокромочное сверло

О П И С А Н И.»ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветсиикСоциалистическихРеспублии ц 732087(23) Приоритет ао делан изебретеиий и открытий(54) ОДНОКРОМОЧНОЕ СВЕРЛО 1Изобретение относится к инструментамдля металлообработки и может быть использовано для получения глубоких отверстий малого диаметра,Известно однокромочное сверло, состожцее из колоска и стебля, внутри которого выполнен канал для подвода СОЖ, соединенный со стружкоотводящим желобомпосредством отверстия 11Недостатками этого сверла являютсяневысокая прочность режущей части, обуОсловленная наличием отверстия в колоске, и недостаточный стружкоотвод из эны резания, что приводит к поломкамсверл и снижению производительности про 5песса сверления. Целью изобретения является повышениепроизводительности обработки,Поставленная пель достигается тем,что на спинке сверла выполнены канавка20и отверстие, посредством которого канавка соединена с каналом для подвода СОЖ,На фиг. 1 изображено однокромочноесверло; на фиг. 2 — вид А фиг. 1; на фиг. 23 — вид В фиг. 2; на фиг. 4 — гидравлическая схема сверла,Монолитный колосок 1 беэ отверстийсоединен со стеблем 2 сверла. В непосредственной близости от колоска 1 встружкоотводящем желобе выполнено отверстие 3, соединяющее желоб с каналомдля подвода СОЖ. На спинке сверла выполнены канавки 4 и отверстие 5, посредством которого канавка соединена с каналом дпя подвода СОЖ,В процессе сверления большая частьСОЖ поступает из внутреннего каналастебля 2 в стружкоотводящий желоб ивыбрасывается наружу. Меньшая частьСОЖ поступает из отверстия 5 последовательно в канавку 4, а затем к режущейкромке колоска 1. За счет того, чтогидравлическое сопротивление стружкоотводящего желоба значительно меньшегидравлического сопротивления канавки 4,скорость истечения СОЖ из отверстия 3значительно выше скорости истеченияСОЖ иэ отверстия 5. СоответственноСоставитель Т. Ге Техред О. Андрейк Коррек Редактор Е. Папп раж 1160 Подпитвенного комитета СССРретеиий и открытийЖ, Раушсхая наб., д. 4/5 1621/9 ЦНИИПИ Госу по депам и 113035, Москвано Зак ал ППП фПатент, г. Ужгород, ул. П ая,3 7 давление СОЖ в канавке 4 больше давления СОЖ в стружкоотволищем желобе (закон Бернулли), в результате происходит подсос СОЖ к режущей кромке сверна по канавке 4. Воэможность перераспределения пода .чи СОЖ позволяет значительно повысить работоспособность сверла за счет разгрузки гидростатической опоры и улучшения стружкоотвода иэ зоны резания в резупьтате возникающего эжекторного эффекта от истечения СОЖ иэ отверстия 3. 32087 4Формула изобретенияОднокромочное сверло, состоящее иэколоска и стебля, внутри которого выполнен канал для подвода СОЖ, соединен состружкоотводящим желобом, о т л и -ч а ю щ е е с я тем, что, с целью повышения производительности обработки, наспинке сверла выполнены канавка и отверстие, посредством которого канавкасоединена с каналом дпя подвода СОЖ. Источники информациипринятые во внимание при экспертизе1. Патент США Ло 3054308,кп, 77-68, опублик. 1963
Смотреть

Виды сверл для глубоко сверления

В сегодняшней технологии металлообработки применяют несколько типов сверл для глубокого сверления деталей.

Рассмотрим основные их типы:

  • Пушечные сверла. Характеристики данного типа сверл были рассмотрены выше. В последнее время выпускается инструмент с несколько измененной формой по отношению к традиционной. Это позволяет повысить производительность процесса и качество обрабатываемых деталей. Есть смысл применять пушечные сверла при обработке отверстий небольшого диаметра. Длина отверстий обычно не более 40 диаметров. Точность по IT9, а чистота поверхности составляет 0,09 – 3,5 мкм.
  • Ружейное сверло, выполненное как единое целое. Их еще называют монолитные сверла, поскольку они выполнены цельно из твердосплавного материала. Для подвода смазывающе-охлаждающей жидкости внутри сверла имеется специальный проход. Стружка и СОЖ отводятся от детали через наружную винтовую канавку. Их применяют для сверления отверстий до 100 миллиметров. Глубина – до 100хD. Инструмент получил такое название, поскольку раньше его применяли для обработки стволов огнестрельных орудий.
  • Ружейное сверло, выполненные по технологии фиксации режущих пластин из твердого сплава методом пайки. Как и другие сверла этого типа обеспечивают высокую точность размеров с минимальным отклонением оси сверления.
  • Ружейное сверло, имеющее дополнительные режущие пластины. Такие сверла делают процесс резания более производительным.
  • Спиральные сверла с цилиндрическим хвостовиком. Производятся согласно требованиям ГОСТ 886-77. Они имеют удлиненную режущую часть, которая может быть выполнена цельно из быстрорежущей стали либо иметь твердосплавные пластины. Подвод СОЖ может быть как изнутри, так и снаружи. Хвостовик может также иметь цилиндрическую форму.
  • Перовые сверла. Их используют для сверления неглубоких отверстий ступенчатой формы.
  • Эжекторные сверла. Используют для сверления глубоких отверстий в металлообрабатывающих аппаратах с размещением режущего инструмента в горизонтальной плоскости.

Сверла для глубокого сверления

Глубоким считается сверление отверстий на глубину, превышающую диаметр сверла в 5 и более раз.

Глубокое сверление производится, как правило, при вращающейся заготовке, реже при вращении инструмента и заготовки вместе.

При сверлении глубоких отверстий возникают проблемы:

• затруднен отвод стружки;

• затруднен отвод тепла, необходимо обеспечить подвод СОЖ в зону резания;

• требуется обеспечить более точное направление сверла в процессе работы.

Сверла для глубокого сверления можно разделить на две группы:

Многокромочные сверла с поперечной кромкой, имеющие две главные режущие кромки.

Их преимущество – высокая производительность.

Недостаток – наличие поперечной кромки, вследствие чего появляются вибрации в работе, снижается качество обработки. Возможен увод сверла с оси детали, не обеспечивается прямолинейность оси.

Однокромочные сверлаили сверла одностороннего резания.

Многокромочные сверла

Спиральные сверла с подводом СОЖ

Интенсивное охлаждение снижает температуру резания и допускает повышение скорости резания до 40% при работе быстрорежущими сверлами.

Рис. Спиральное сверло с внутренним подводом СОЖ

Шнековые сверла


Рис. Шнековое сверло

Конструкция канавки этого сверла обеспечивает хороший отвод стружки.

Особенности шнековых сверл:

• Большой угол наклона стружечных канавок (ω = 60…650).

• Увеличенный диаметр сердцевины сверла dc =(0,3…0,35)D.

• Треугольный профиль стружечных канавок в осевом сечении. Образующая рабочей стороны канавки перпендикулярна оси сверла.

• Уменьшенная ширина направляющей ленточки по сравнению со спиральным сверлом fшн = (0,5…0,8) fсп.

• Подточка передней поверхности.

• Наличие стружколомающего уступа.

Шнековые сверла обеспечивают высокую производительность, благодаря непрерывности процесса обработки.

Эжекторные сверла


В основе эжекторного сверла лежит сверлильная головка с твердосплавными ножами, навинченная на сверлильную трубу. Внутри наружного стебля находится внутренний стебель. Они служат для разграничения потоков СОЖ. Жидкость под давлением 2…3 МПа насосом подается в полость между наружным и внутренним стеблем к режущей части сверла. Основное количество СОЖ (около 70%) нагнетается через отверстия к режущей части сверла, что обеспечивает смазку и охлаждение опорной втулки и ножей. Остальная жидкость через щели во внутреннем стебле попадает в центральную полость. В результате перепада давления создается разряжение внутри корпуса сверла. Основной поток жидкости со стружкой из зоны резания как бы засасывается жидкостью в центральной части и движется с большей скоростью.

Сверло обеспечивает точность обработки по 9…11 квалитетам и шероховатость поверхности Ra = 2,5…0,63 мкм.

Рис. Схема работы эжекторного сверла

Важные особенности сверления глубоких отверстий

Глубокое сверление отверстий в металле является специфическим процессом металлообработки и требует соответствующего подхода. Эту операцию следует выполнять на специально предназначенных для этого станках для глубокого сверления.

Важной особенностью процесса является точная центровка инструмента и исключение отклонения сверла по оси. Необходимо исключить биение инструмента. Чтобы получить отверстие с точными размерами и качественной поверхностью важно обеспечить место обработки достаточным количеством СОЖ.

Канавки для отвода стружки должны быть гладкими, чтобы обеспечить своевременный отвод стружки из зоны обработки.

Сверление глухих отверстий отличается в сторону усложнения тем, что в процессе работы нужно постоянно контролировать глубину отверстия. Для глубоких отверстий это вызывает некоторую сложность.

Что нужно знать о сверлении отверстий в металле

Закрепить металлический лист или деталь можно с помощью разнообразных крепёжных элементов. Однако для них нужно сделать дырки. Сверление отверстий в металле требует от человека использования специальных инструментов. Чтобы провести работу без затруднений, нужно уметь выбирать оборудование и работать с заготовками разного размера.
Сверление отверстий в металле

Типы оборудования

Сверление начинается с подготовки инструментов для работы. Делать дырки можно с помощью шуруповёрта, дрели или специального сверлильного станка.

Чтобы сделать дырку, необходимо подобрать соответствующее оборудование. Для металлических заготовок нужно выбирать специализированную оснастку, которая подходит именно для этого материала. Связано это с тем, что оборудование для дерева, бетона или керамической плитки имеют разную заточку и форму. Оснастка для металлических изделий маркируется буквами HSS.

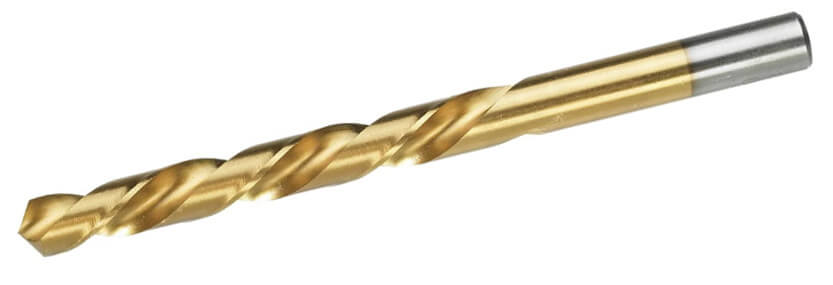

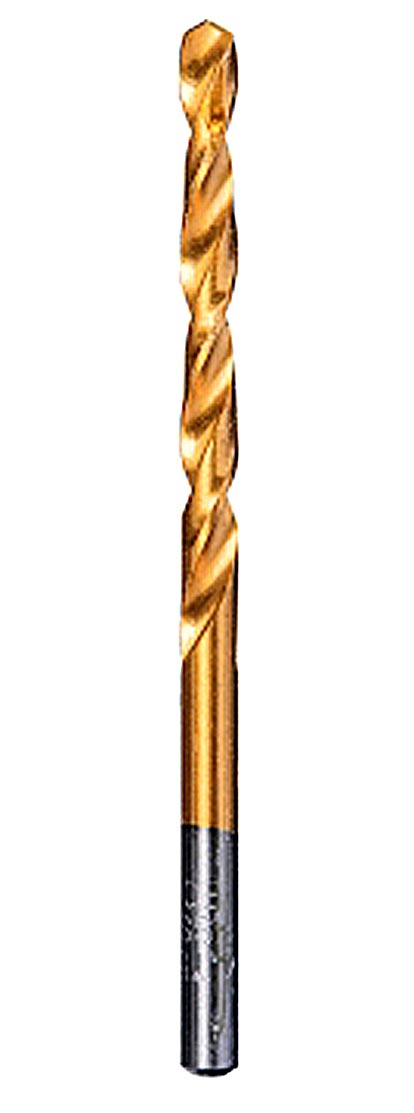

Рабочая часть инструмента покрывается нитрид-титановым покрытием, которое увеличивает их прочность и износоустойчивость. Для твердых сталей используется другая оснастка, которая обозначается P18. Прочность инструмента увеличивается при добавлении в его состав кобальта. Пример маркировки — Р6М5К5.

Чтобы сверлить легированную сталь, используются сверла, у которых наконечник изготовлен из твердого сплава. С их помощью можно сверлить любые металлические заготовки, однако из-за высокой цены это не рентабельно.

Когда отверстие сделано, можно подобрать сверло под резьбу. Его диаметр будет зависеть от используемой ранее оснастки. Чтобы делать дырки разного диаметра в металлических листах малой толщины, можно использовать конусные сверла.

Можно ли сверлить сверлом по бетону?

Часто возникают ситуации, когда на строительной площадке сложно найти инструмент для сверления металлических изделий, но есть оснастка для работы с бетоном. Делать отверстия большого диаметра или в толстых металлических листах сверлами по бетону нельзя. В противном случае можно сломать оснастку или повредить обрабатываемую поверхность.

Как сверлить ступенчатым сверлом?

В продаже можно встретить ступенчатые конструкции для создания отверстия в металле различных диаметров. На одной оси закрепляется несколько свёрл разного диаметра. Они предназначены для создания дырок разного размера в тонколистовом металле. При работе нельзя торопиться и сильно давить на рукоять дрели.

Можно ли сверлить победитовым сверлом?

Любой мастер отделочных работ скажет, что сверление металла оснасткой из победита недопустимо. Победитовые сверла предназначены для твердых и, одновременно с этим, хрупких материалов. К ним относится натуральный камень, кирпич, бетон. При попадании в металл, сверло будет биться о поверхность и повреждать её, однако дырки не будет.

Чем сверлить отверстия большого диаметра?

Сверление больших отверстий в металле требует использования соответствующей оснастки. Провести работу можно несколькими способами:

  1. Коронка для металлических поверхностей. Представляет собой окружность требуемого диаметра с заточенными краями. По центру располагается сверло, которое пробивает металл. Далее на малых оборотах электродвигателя коронка делает отверстие выбранного диаметра. Во время проведения работ нужно использовать принудительное охлаждение острых краёв коронки и обрабатываемой поверхности.
  2. Многоэтапная операция. Подразумевает под собой использование нескольких свёрл по металлу разного диаметра. Начинается работа с оснастки самого малого диаметра и увеличивается по мере сверления.
  3. Конусообразная оснастка (ступенчатая). Предназначена для работы с тонколистовым металлом.

Строители рекомендуют использовать коронки. Однако при работе с ними требуется не повышать оборотов и следить за тем, чтобы все зубья, идущие по окружности, были целыми.

Как не затупить инструмент?

Инструмент тупится, поскольку перегреваются во время работы. Чтобы сохранить заточку, сверление следует проводить на низких оборотах. Не нужно зажимать кнопку включения инструмента до конца. При сверлении толстых заготовок нужно использовать охлаждающие жидкости или пасты.

Если охлаждающей смазки нет, вместо неё можно использовать машинное масло. Охлаждающая жидкость сохраняет инструмент от перегрева, уменьшает трение.

Как правильно сверлить металл?

При включении инструмента сверло может соскальзывать в сторону, что мешает сделать дырку в выбранном месте. Справиться с этой проблемой можно с помощью керна. Это металлический цилиндр, один конец которого имеет острую часть. Необходимо приложить острое окончание к разметке и ударить по тыльной стороне керна молотком. На металле останется насечка, по которой сверлится дырка.

Сверление толстых заготовок

Не многие начинающие мастера знают, как просверлить отверстие в металле большой толщины. Глубокое сверление сложнее обычного. На производстве оно проводится с помощью токарных станков. В них заготовка закрепляется в подвижном шпинделе, который её вращает.

Если возможности использовать промышленное оборудование нет, можно просверлить глубокое отверстие с помощью дрели. Для этого нужно приобрести специальные направляющие для электроинструмента. Дополнительно требуется использовать машинное масло для охлаждения. В процессе работы нужно периодически останавливаться, чтобы вычистить стружку и дать ему остынуть.

Как сверлить дрелью?

Сверление металла дрелью предполагает соблюдение некоторых рекомендаций:

  1. Для изготовления отверстия понадобится электродрель, керн, молоток, машинное масло и защитные очки.
  2. Изначально сделать разметку.
  3. Надеть защитные очки.
  4. При малом давлении на дрель нужно выбрать положение малых оборотов и начать работу.
  5. Нельзя забывать поливать обрабатываемое место с оснасткой охлаждающей жидкостью.

При соблюдении технологии и использовании качественных инструментов можно делать отверстия разного диаметра и глубины. Чтобы сверлить ровные отверстия или точно выбирать глубину, можно использовать устройство, которое называется «ограничитель глубины». Оно закрепляется на электродрель и настраивается под нужную глубину.

Как сверлить шуруповертом?

Сверлить металлические заготовки можно не только с помощью промышленного оборудования или электродрели, но и используя аккумуляторный шуруповерт. Этот электроинструмент обладает малой мощностью. Из-за этого он подойдёт для сверления дыр небольшого диаметра и глубины.

Сверление выполняется с помощью промышленного оборудования и электроинструментов. Важно правильно выбирать оснастку, и учитывать глубину, диаметр отверстия. Чтобы оснастка служила дольше, следует использовать охлаждающую жидкость. Сверлить нужно перпендикулярно, чтобы избежать порчи заготовки, инструмента.

Источник: https://metalloy.ru/obrabotka/sverlenie/otverstij-v-metalle

Выбор инструмента для глубокого отверстия

В первую очередь инструмент для глубокого резания должен соответствовать агрегату, на котором вы собираетесь производить операции резания. Хвостовик должен соответствовать патрону станка или автомата. Причем сверла для глубокого сверления должны обязательно устанавливаться на специально предназначенные для этих операций агрегаты.

Если при обработке нужно жестко исключить отклонение оси при сохранении высокой точности, лучше использовать цельное твердосплавное ружейное сверло.

Если обрабатываемый материал при обработке распускается на длинную стружку, следует применять инструмент со стружечными канавками с высокой чистотой поверхности. При работе с алюминиевыми сплавами используйте инструмент с одним лезвием и заточкой режущей кромки под 180 градусов.

В остальном следует выбирать инструмент в зависимости от длины и диаметра необходимого отверстия.

Основные этапы сверления глубоких отверстий

Сверление глубоких отверстий в металле обычно выполняют в такой последовательности:

  1. Производится сверление в детали подготовительного отверстия с немного меньшим диаметром с допуском Н8.
  2. Основной обрабатывающий инструмент запускают на низких оборотах и медленно перемещают к торцу детали.
  3. Постепенно выводят инструмент на необходимые по технологии обороты и начинают подвод смазывающе-охлаждающей жидкости.
  4. Производят сверление детали на необходимую глубину. При этом инструмент не уводят из отверстия.
  5. Если по технологии используется инструмент значительной длины, то первую четверть реза выполняют на сниженной частоте вращения. Остальную часть отверстия вырезают на номинальной частоте вращения.
  6. При достижении необходимого значения глубины прекращают подачу смазочно-
  7. охлаждающей жидкости к инструменту.
  8. Затем сверло быстро отводят из зоны сверления и останавливают работу агрегата.

Данная технология является стандартной и может отличаться в зависимости от применяемого инструмента и металлообрабатывающих аппаратов.

Дефекты глубокого сверления отверстий:

  1. увод оси отверстии на торцах заготовки;
  2. кривизну оси отверстия в сечениях заготовки;
  3. разностенность заготовки в сечении;
  4. уступы отверстий на стыке при двустороннем сверлении;
  5. излом оси, просверленного с двух сторон отверстии;
  6. эллиптичность (некруглость) отверстий.

Перечисленные дефекты получаемые при глубоком сверлении, кроме эллиптичности, связаны с уводов сверла от нужного направления. Под уводом оси отверстия в сечении или на торцах заготовки после сверле­ния понимается отклонение оси полученного отверстия от оси отверстия, намеченного чертежом.

Исправление кривизны отверстия при глубоком сверлении производят либо прессом, либо растачиванием на всю глубину отверстия.

Исправление разностенности при глубоком сверлении, полученной от увода сверла, осуществляют наружным обтачиванием заготовки. Центрирование заготовки в при этом произ­водится от отверстия.

Исправление кривизны оси отверстия следует производить прав­кой заготовки или растачиванием отверстия, если позволяет при­пуск.

Если увод при двустороннем сверлении раз­вивается относительно заготовки в одном направлении, то произой­дет излом оси отверстия, если в противоположном направлении — то получится уступ.

Оба эти дефекта весьма неприятны при глубоком сверлении и могут быть устранены только растачиванием. В ряде случаев — многократным, требующим повы­шенного припуска.

Эллиптичность отверстий возникает в результате явления «копи­рования» при растачивании отверстий с неравномерным. Устранить эллиптичность можно, если позволяет припуск, — чистовым или черновым растачи­ванием. Иногда эллиптичность устраняют протягиванием.

Дефекты огранки, являюется вибрационным следом, образованным на поверхности отверстия заготовки вследствие колебаний сверла.

Конусность отверстий при сверлении возникает из-за повышенного износа либо базовых направляющих сверл, либо их калибрующих кромок. Поэтому при возникновении конусности следует особое внимание обращать на материал режущих и направляющих элементов сверл, а также на СОЖ. Замечено, что инструменты с наружным отводом стружки склонны образовывать большую конусность, чем инстру­менты с внутренним отводом стружки.

Бочкообразность отверстий возникает только тогда, сверло теряет опору в отверстии и быстро выходит из строя.

Средний увод оси отверстий при сверлении однокромочными сверлами составлял 1,5 мм, тогда как средний увод при сверлении двухкромочными сверлами равнялся 4,5 мм, т. е. был втрое выше, чем у однокромочных сверл.

Были проведены опыты со сверлами, охватывающими практически все возможные комбинации сверл: от сверл с абсолют­ной определенностью базирования (однокромочные сверла) до сверл без определенности базирования (двухкромочные сверла, работающие методами деления подачи). Желая проверить специфичность отдель­ных типов инструментов и в отношении скорости резания, сверление проводилось на высоких и на низких скоростях.

Скорость резания, какой бы ве­личины она ни была, не является причиной увода сверла, однако этот фактор может уменьшить поперечную разнообрабатываемость и этим заметно сократить увод.

При сверлении с вращением заготовки угол между осью вращения заготовки и осью сверла оказывает определенное влияние на увод, но значительно меньшее, чем при неподвижной заготовке. Это несовпадение легко корректируется при сверлении враща­ющейся заготовки.

В настоящее время величина допустимого увода сверла для глубокого отверстия принимается равной 0,3 мм на 1 м длины сверления.

Сверла для глубокого сверления отверстий:спиральные,ружейные

Особенности углубленной сверловки

Метод глубокого сверления используется во время резания отверстий, которые имеют глубину 5хD и более. Данный метод позволяет обработать материал с наибольшей точностью, а также оптимальной прямолинейностью, благодаря нему обеспечивается хорошее качество поверхности. Это достаточно сложная и трудоемкая операция. Главным условием обработки режущим инструментом методом глубокого сверления является охлаждение под давлением.

Особенность данного метода – необходимость определения правильного направления во время начала процесса резания. Это направление проходит через специальную кондукторную втулку либо же в заранее подготовленное просверленное пилотное отверстие.

Главная трудность – нельзя свободно вращать режущий инструмент при глубоком сверлении на полных оборотах вне самой детали. А также при увеличении длины сверла для глубокого сверления создаются неблагоприятные условия образования стружки, которую трудно отводить и извлекать из отверстия во время процесса. Поэтому очень важно соблюдать увод сверла при глубоком сверлении.

Виды сверл для углубленной сверловки

Сверла для глубокого сверления бывают нескольких видов:

  1. Спиральная конструкция, которая имеет отверстие для подвода жидкости в зону резания.
  2. Ружейное устройство, которое имеет припаянные твердосплавные пластинки.
  3. Ружейное устройство, которое имеет цельную твердосплавную рабочую часть.
  4. Ружейная установка с твердосплавной пластинкой и промежуточной режущей пластинкой.
  5. Шпиндельные (перовые) приборы, которые используются для обработки отверстий в шпинделях станков.
  6. Пушечные устройства.

Спиральные инструменты – это стандартные спиральные сверла, которые имеют удлиненную рабочую часть. Они изготавливаются из таких материалов, как быстрорежущая часть и твердый сплав. Первые имеют наружный подвод СОЖ, а вторые – внутренний подвод СОЖ. Сверление ними реализуется посредством глубокого сверления, когда инструмент удаляется из отверстия, для того чтобы вывести стружку, и без этого процесса. Их производительность в 8 раз выше, чем у ружейных.

фото:спиральные длинные сверла по металлу

Ружейные и пушечные – это однорезцовые режущие инструменты, которые используются для того, чтобы получить глубокие отверстия малого диаметра и большого (от 0,5 мм до 100 мм). СОЖ подводится через корпус прибора, стружка выводится через канавку в корпусе конструкции. Ружейная установка обеспечивает лучшее направление режущей части, рабочая часть делается конической по направлению от режущей кромки к стержню.

фото:ружейные сверла по металлу

Пушечный прибор имеет твердосплавную режущую часть, стебель из закаленной стали и хвостовик из улучшенной стали.

Также существуют двустороннего резания (эжекторные и шнековые) и одностороннего резания конструкции (ружейные и пушечные) по их назначению. И третий вид – это кольцевые или трепанирующие головки.

Подбор сверла для глубокой сверловки

Сверла для глубокого сверления имеют определенные критерии выбора. Чаще всего применяются спиральные, а также перовые режущие инструменты.

На критерии выбора влияет наличие определенного специального оборудования, системы подготовки и подачи СОЖ, а также системы защиты от разбрызгивания. Применять сверла для глубокого сверления необходимо исключительно на станках глубокого сверления.

Выбирая конструкцию, необходимо определяться с нужным диаметром, общей длиной отверстия, типом хвостовика и обрабатываемым материалом. Также обращать внимание на скорость подачи.

Общие рекомендации:

  • Если вы собираетесь сверлить отверстие, которое имеет длину больше, чем 40d, то стоит одновременно использовать два сверла, имеющие диаметр 10х400 мм и 9,95х800 мм.
  • Если глубина 40d, то конструкция должна иметь левое направление вращения, для того чтобы она смогла зайти в пилотное отверстие.
  • В случае, когда материал имеет длинную стружку, выбирайте прибор, который имеет полированные стружечные канавки.
  • Когда вы обрабатываете алюминиевый сплав, применяйте однолезвийные конструкции, имеющие заточку угла при вершине 180 градусов.

Технология процесса

Подача СОЖ должна быть под давлением до 10 МПа. Объем охлаждающей жидкости – 20-120 л/мин. Данный показатель зависит от диаметра обрабатывающей конструкции. Точность обработки по диаметру – 7-9 квалитетов. Параметр шероховатости – 2,5-1,25 мкм. Возможное отклонение отверстия не больше, чем на 0,5 мм на каждом метре длины.

фото:глубокое сверление детали

Этапы работы:

  1. Необходимо изготовить пилотное отверстие с допуском Н8.
  2. Подвести инструмент в заданное положение на небольшом режиме.
  3. Частота вращения должна быть 200 об/мин, подача 500 мм/мин.
  4. Включить подачу СОЖ и частоту вращения.
  5. Непрерывно сверлить до полной глубины, не отводя инструмент.
  6. Если вы используете устройство, которое имеет очень большое соотношение длины к диаметру, то необходимо достигать глубины 25 мм с уменьшенным режимом резания. 75% от оптимальной скорости резания.
  7. Отключить подачу СОЖ, когда достигнете необходимой глубины.
  8. Ускоренно произвести отвод и остановить шпиндель.

Также существует способ сверления глубокого сквозного отверстия и способ обработки глубоких отверстий. Последний предполагает установку технологической бобышки на заготовке, ось которой располагается на одинаковом расстоянии от торца заготовки.

Компания «Тула Лифт» – производитель лифтов, которая предлагает своим клиентам большой ассортимент подъемно-транспортного оборудования. Очень низкие цены!

5 Ошибки при сверлении с пистолетом, которые вы можете совершить

Выбор и использование сверла для глубокого сверления иногда может сбивать с толку. Большинство машинистов и инженеров знакомы со сверлами с винтовой канавкой, поскольку они, безусловно, более распространены, чем ружейные сверла, поэтому неудивительно, что многие не понимают, как выбрать лучшее сверло для их применения. Давайте рассмотрим 5 распространенных ошибок, которые допускаются при выборе и использовании перфоратора.

1) Геометрия и рельеф заточки носа

Большинство производителей ружейных сверл поставляют шлифовальные станки общего назначения N-8 и заточки R1, если не указано иное.Это нормально для стали, инконеля и нержавеющей стали, но что делать, если вы используете алюминий или латунь. В этом случае вам лучше использовать заточку для носа N-4 и рельеф R4. Заточка носа будет определять, как образуется стружка, а рельеф будет влиять на качество обработки отверстия и поток охлаждающей жидкости. Самый простой способ определить, какая конфигурация лучше всего – это проконсультироваться с производителем перфоратора и попросить его помочь вам в соответствии с вашими требованиями к отверстию.


2) Конфигурация отверстия для охлаждающей жидкости

Как и в большинстве случаев обработки металлов резанием, важно, чтобы вы могли быстро удалить стружку из зоны резания, а также охладить инструмент.Выбор одного круглого отверстия для охлаждающей жидкости может быть хорошим вариантом для машины с сомнительным давлением охлаждающей жидкости, так как это создаст более сильный поток на наконечнике. Если в машине есть хорошая охлаждающая жидкость под высоким давлением, то, возможно, лучше всего подойдет конфигурация с двумя отверстиями или почек. Одна из худших вещей, которую вы можете сделать, – это не выпустить хорошую прямую струю охлаждающей жидкости из ружейного сверла, чтобы стружка застряла в отверстии и начала ломать инструменты.


3) Машинная подача и скорости

Для опытного машиниста или инженера это может показаться очевидным, но я не могу сказать вам, сколько раз я видел, как люди запускали SFM из оптимального положения для этого ружейного сверла.Компании, которые зарабатывают себе на жизнь только глубоким сверлением, знают, что они получают наиболее сбалансированную производительность, соблюдая рекомендованные производителем сверла скорости и подачи – это лучшее качество отверстий и срок службы инструмента. Это не значит, что он всегда лучший для каждого приложения. Если вам нужно выжать из цикла больше времени и вы, возможно, готовы отказаться от стойкости инструмента, поэкспериментируйте, постепенно увеличивая SFM от рекомендуемых значений.

4) Размеры направляющих отверстий при использовании токарного станка

Пистолетным сверлам для начала требуется руководство.Если вы используете ружейный сверлильный станок, у них есть направляющая втулка с высокой точностью выравнивания на торце детали, но если вы производите ручное сверление на токарном станке с ЧПУ, вам нужно сначала создать это направляющее отверстие. Если направляющее отверстие не прямое, слишком свободное или недостаточно глубокое, это вызовет проблемы. Помните, что допуски диаметра ружейного сверла составляют +0 / -,000X “, поэтому рекомендуется сверлить направляющие отверстия с зазором диаметра сверла от +0,0005” до +0,001 “в зависимости от того, насколько критичны характеристики окончательного отверстия.Многие производители указывают, что глубина направляющего отверстия составляет всего 1,5–2 диаметра, но этого может быть недостаточно, если вы используете сверла малого диаметра или имеете жесткие допуски, которые необходимо соблюдать. Более консервативной рекомендацией было бы просверлить на глубину в 3–4 раза больше диаметра, а затем поэкспериментировать, чтобы увидеть, удастся ли вам обойтись более коротким отверстием для своей детали, тем самым уменьшив время цикла.

5) PSI охлаждающей жидкости, тип и фильтрация

Как упоминалось ранее, охлаждающая жидкость должна выходить из сверла устойчивой прямой струей, а не просто каплями или водопадом.Чем меньше размер буровой установки, тем выше давление в фунтах на квадратный дюйм, необходимое для достижения этого типа потока. Типичные рекомендации составляют от 1500 фунтов на квадратный дюйм для отверстий диаметром менее 0,15 дюйма до 500 фунтов на квадратный дюйм. Еще один фактор, о котором следует помнить, заключается в том, что по мере увеличения диаметра сверла возрастают и требования к потоку, поэтому убедитесь, что ваш насос охлаждающей жидкости может выдерживать нагрузку и будет не лишайте инструмент жизненно важной охлаждающей жидкости.

По возможности всегда следует выбирать охлаждающую жидкость на масляной основе, поскольку она обеспечивает наилучшее смазывание.Охлаждающие жидкости на водной основе просто плохо справляются со смазкой перфоратора. Помимо типа жидкости, не менее важно обеспечить удаление твердых частиц из охлаждающей жидкости. Меньше всего вам нужно, чтобы перфоратор перерезал мелкие частицы или мог заедать из-за них. Убедитесь, что у вас есть фильтр с микронным уровнем, который будет улавливать мелкие частицы в вашем процессе.

Sterling Gun Drills, Inc. – Промышленная корпорация округа Беннингтон Промышленная корпорация округа Беннингтон

STERLING GUN DRILLS, INC.
СВЕРЛЫ ДЛЯ ГЛУБОКИХ ОТВЕРСТИЙ • СИСТЕМЫ БУРЕНИЯ
PO Box 806, 940 Water Street, North Bennington, VT 05257
Бесплатный звонок: 888-338-1049 • Факс: 802-442-6225
Телефон: 802-442-3525 • www.sterlinggundrills .com

«Мы делаем крутые штуки»

Sterling Gun Drills, Inc. на 940 Water Street в Северном Беннингтоне – лидер отрасли и технический разработчик традиционных и нетрадиционных методов глубокого и прецизионного сверления. Мы производим прецизионные сверла для глубоких отверстий, обычно называемые ружейными сверлами.Здесь работают шестнадцать человек, которые получают конкурентоспособную заработную плату и отличные льготы. Стерлинг отпраздновал 20 лет работы в этом месте в октябре прошлого года, до этого еще десять лет как Sterling Tool Group, подразделение Bijur Lubricating Corp., ранее принадлежавшее Беннингтону.

Четыре типа твердосплавных сверл для подачи СОЖ с твердосплавными напайками производятся на этом предприятии диаметром от 0,0450 ″ до 1 5/8 ″. На складе имеется более 600 стандартных размеров сверл с общей длиной от 10 до 48 дюймов, а некоторые даже больше.Изготовленные на заказ, технически правильные сверла составляют не менее 60% нашего бизнеса. Практически любой десятичный или метрический диаметр, длина или специальное ружейное сверло производится с четырехнедельным стандартным или однонедельным срочным вариантом.

Пистолетные сверла

используются для нагрева или охлаждения отверстий в формах для литья под давлением, в автомобильной промышленности, медицинских устройствах, авиакосмической промышленности, гидравлике и во многих других областях, включая промышленность огнестрельного оружия. Сверла
Sterling Gun Drills также стали хорошо известны в кругах по бурению неметаллов для производства киев, трубок-мешков, канавок, пластмасс, акрила и множества других изделий, требующих глубоких и / или прецизионных отверстий.

Наша «Система» сверления включает комплекты распылителей, стационарные и вращающиеся держатели инструментов, смазку и оборудование для переточки; своего рода универсальный магазин для глубокого сверления! При поддержке непревзойденных технических разработок наши клиенты получают качественные прецизионные сверла для глубоких отверстий, системы сверления, аксессуары, и мы можем переточить и переточить сверла любого производителя в очень короткие сроки.

Наши сверла и система позволяют отдельным лицам и / или производителям эффективно добавлять возможности gundrilling к ручным станкам и станкам с ЧПУ, а также к традиционным ружейным сверлильным станкам.Мы специализируемся на разработке приложений и обучении клиентов, не знакомых с процессом ручного сверления, тому, как использовать преимущества gundrilling на собственном оборудовании. Наша система сверления – это практичное и недорогое решение, которое обычно является узким местом в производственном процессе. Наши продукты «открывают двери», позволяя производителям браться за работу, ранее не котируемую или не отдававшуюся в аренду. При этом старайтесь укладывать рабочие места в их график, а не в график внештатных услуг по ружейному бурению.

Продукция и услуги компании

Sterling Gun Drills представлены на мировом рынке посредством рекламы и обширного веб-сайта www.sterlinggundrills.com.
Дуг Холли
Вице-президент / генеральный менеджер

упражнений активного стрелка предназначены для подготовки студентов. Но исследования обнаруживают «серьезные» побочные эффекты.

Несколько вещей приходят в голову Тиму Тредуэллу, когда он занимается активными стрелковыми упражнениями, ведя свой урок физкультуры в раздевалку средней школы Джона Уинтропа в Дип-Ривер, Коннектикут.Он думает о том, у какого ученика есть специальный учебный план, плохо ли переносит ли кто-либо из них травму или есть один, который ему придется нести, если им придется бежать. Он думает о своих собственных детях.

Даже когда Тредвелл знает, что это всего лишь тренировка, он все равно испытывает приступ опасения, когда директор приходит, чтобы потрясти его дверь, чтобы убедиться, что она заперта. Так было с тех пор, как учения начались вскоре после массового убийства в начальной школе в Ньютауне, штат Коннектикут, в 2012 году.

«Это вроде как положило конец спорам о контроле над оружием, – сказал Тредуэлл.«Мы видели, как детсадовцев убивали, и что изменилось? Ясно, что это будет продолжаться. Поэтому возник вопрос: что нам делать, когда они это делают? »

Он добавил: «Это странная природа того, где мы находимся как общество».

Активные стрелковые упражнения стали одной из наиболее распространенных мер безопасности в школах, внедряемых по всей стране в последние годы, несмотря на широко распространенные опасения, что эти процедуры усиливают беспокойство, и свидетельства того, что школьные стрелки, такие как тот, что находится в Паркленде, штат Флорида, используют знания этих упражнений в своих целях. преимущество.Профсоюзы учителей в феврале призвали школы не проводить с учениками активных тренировок по стрельбе. Теперь новое исследование добавляет данные к этим опасениям.

В опубликованном в четверг отчете, заранее полученном NBC News, было обнаружено, что активные стрелковые упражнения в школах коррелируют с 42-процентным увеличением тревожности и стресса и 39-процентным увеличением депрессии среди школьников, включая учащихся, учителей и родителей. , на основе их сообщений в социальных сетях.

Власти Ливингстона, штат Монтана, проводят тренировку по стрельбе по стрельбе в средней школе Парк в апреле 2018 года.Уильям Кэмпбелл / Корбис через файл Getty Images

Отчет, выпущенный группой поддержки Everytown for Gun Safety, основывался на исследовании Лаборатории социальной динамики и благополучия Технологического института Джорджии, которая проанализировала 27,9 миллиона твитов и 1454 сообщения Reddit, поступивших из аккаунтов со связями с 114 школ в 33 штатах, где в 2018/19 учебном году проводили активные тренировки по стрельбе. Исследователи изучили изменения в сообщениях в социальных сетях за 90 дней до и после учений. О более высоком уровне тревожности и депрессии свидетельствовало увеличение таких слов, как «испуганный», «борющийся», «нервный», «терапия» и «суицидальные».

«Это был не просто короткий срок, от которого все избавились – это оставило неизгладимое впечатление», – сказала Сара Берд-Шарпс, директор по исследованиям Everytown.

Эта методология известна как психолингвистический анализ и использовалась исследователями для изучения отношения людей с течением времени, например, в кампусах колледжей после стрельбы и во время карантина COVID-19.

Чтобы узнать больше о подробных репортажах NBC News, загрузите приложение NBC News. которые подписались на аккаунт школы в Твиттере, были геолоцированы в границах округа или упомянули школу на Reddit.Затем исследователи сравнили изменения до и после блокирования с контрольной группой пользователей социальных сетей, которые не имели никакого отношения к школьным округам.

«Мы обнаружили, что уровни далеко не соответствуют тому, что мы видим в наших школьных сообществах после учений», – сказала она.

Учащиеся начальной школы Форест-Дейл собираются во время учений по вторжению в Кармеле, штат Индиана, в мае 2016 г. Майкл Конрой / AP file

Практика блокирования школ стала более распространенной после стрельбы в 1999 г. в средней школе Колумбайн в Колорадо и быстро расширилась. -профильные атаки произошли в последние годы.Доля государственных школ, проводящих эти учения, выросла с 40 процентов в 2007 году до 95 процентов к 2017 году, поскольку теперь они требуются большинству штатов. В ближайшие месяцы они по-прежнему будут проводиться по всей стране для районов, которые возвращают детей в кампус из-за пандемии коронавируса.

Упражнения варьируются от упражнений, в которых учащиеся и учителя выполняют движения по выключению света и запиранию дверей, до высокоинтенсивных упражнений, в которых актеры изображают боевиков и жертв под звуки выстрелов. В отчете комиссии администрации Трампа о безопасности школ за 2018 год говорится, что каждое сообщество должно решить для себя, какие учения по изоляции проводить.

Связанные

В прошлом месяце Американская академия педиатрии предупредила в своем заявлении о политике, что учения могут нанести психологический вред учащимся и помешать педагогам принимать решения. Доктор Дэвид Шонфельд, ведущий автор заявления, сказал, что ни одна школа не должна проводить высокоинтенсивные тренировки, имитирующие настоящую атаку.

«Когда мы проводим пожарные учения, мы не делаем вид, что есть настоящий пожар – мы не воспроизводим звук потрескивающих в огне зданий», – сказал Шонфельд.

Офицеры правоохранительных органов и службы быстрого реагирования участвуют в региональных тренировках по стрельбе в средней школе Диринг в Портленде, штат Мэн, в мае 2019 года Дерек Дэвис / Portland Press Herald через файл Getty Images

Критики говорят, что в некоторых районах учения вышли из-под контроля , как в корпорации Twin Lakes School Corporation в Индиане.

Янв.4 февраля 2019 года в начальной школе Твин-Лейкс прошел тренинг, проведенный шерифом округа Уайт. Депутаты стреляли в учителей в упор из страйкбольного оружия во время инсценировки казни, оставив персонал окровавленным и раненым, согласно иску, поданному в прошлом месяце против офиса шерифа восемью преподавателями.

Студентов в тот день не было, но в иске говорится, что обучение было настолько травматичным, что один преподаватель рано ушел на пенсию; другой подал в отставку; у третьего было диагностировано посттравматическое стрессовое расстройство; а четвертая была так расстроена, когда позже в школе проводились учения по изоляции, что ее трясло.

Управление шерифа округа Уайт и школьный округ от комментариев отказались.

Законодательное собрание штата Индиана в прошлом году приняло закон, требующий от каждого округа проведения тренировок по стрельбе в первые 90 дней школы, от которых штат не отказался в свете пандемии COVID-19. Ассоциация учителей штата Индиана заявила, что безуспешно лоббировала запрет на использование пластиковых снарядов во время учений.

Отчет Everytown включал образцы сообщений в социальных сетях об учениях по изоляции.В одном из них родитель описывает свою детсадовку, которая застряла одна в ванной во время учений, и что «даже в новой школе ей все равно приходится пользоваться туалетом в кабинете медсестер, потому что у нее есть ptsd от этого события». В другом случае педагог написал, что после учения «Мы были в ванных комнатах, плакали, тряслись, не спали месяцами. Мои друзья и коллеги пришли к единому мнению, что у нас не все в порядке ».

«Я надеюсь, что, по крайней мере, это проливает свет на то, насколько серьезным может быть воздействие в школах, где проводятся эти учения», – сказал Де Чоудхури.

Директор начальной школы Форест-Дейл и офицер полиции Кармел, штат Индиана, приветствуют учеников в классе после учений по вторжению в мае 2016 г. Майкл Конрой / AP, файл

В отчете делается вывод, что такие меры, как программы оценки угроз и улучшение доступа к психическому здоровью профессионалы были бы более эффективными, чем учения по изоляции, чтобы обеспечить безопасность школ. Однако, если школы собираются проводить учения, в отчете содержится призыв не имитировать реальный инцидент. В отчете говорится, что родители также должны иметь предварительное уведомление, и «школы должны отслеживать данные об эффективности и влиянии тренировок.

Консультант по безопасности школ Том Чиз, бывший сотрудник спецназа и детектив по расследованию убийств, согласился со многими рекомендациями отчета. Он считает, что должны быть федеральные правила о том, какие виды активных стрелковых упражнений могут проводиться в школах, и что, если в школу будут входить ученики, они должны спокойно проводить их по ступеням.

«Мы травмируем слишком много детей для того количества перестрелок, которое продолжается», – сказал Чиж.

Фундаментальные стрелковые тренировки может выполнять каждый: F.A.Сверло S.T

Эта статья изначально появилась в блоге Firearm.

За последние несколько месяцев я опубликовал несколько разных статей о преимуществах стальных мишеней при тренировках с пистолетом или винтовкой. Одна жалоба, которую я прочитал в разделе комментариев, заключается в том, что некоторые из вас, ребята, не могут стрелять из стали на своем полигоне. Это понятно и заставило меня задуматься о людях, которые могут запускать только бумажные мишени.Я решил начать проводить упражнения с разных веб-сайтов и расскажу вам о плюсах и минусах каждого упражнения. Я подумал, что это будет отличный способ дать стрелкам инструмент для использования при поиске новых упражнений в день стрельбища.

Дрель F.A.S.T.

Фото / TFB

Первое упражнение в моем списке отлично подходит как для начинающих, так и для опытных стрелков.Упражнение F.A.S.T или «Основы, точность и скорость» помогает стрелкам работать над управлением дросселем, а также над темпом стрельбы. Тренировки состоят из шести патронов, два патрона в первом магазине и четыре в запасном. Стрелки также могут использовать таймер, но это не обязательно. По звуковому сигналу стрелок достает свое огнестрельное оружие и помещает два патрона в мишенный квадрат 3 × 5. После этого стрелок должен будет выполнить перезарядку с затвором и поместить последние 4 патрона в 8-дюймовый круг, представляющий тело.Если вы решите использовать таймер, есть несколько разных категорий для оценки вашего результата на веб-сайте тренировки с пистолетом.

В итоге я выстрелил в дрель 5 или 6 раз, и, честно говоря, это очень помогло. Упражнение F.A.S.T заставило меня по-настоящему поработать над моей частотой вращения педалей при стрельбе из него и удерживало меня достаточно медленным, поэтому я делал удары. Я позволил своему партнеру по стрельбе опробовать упражнение вместе с новым стрелком, и у обоих была разная реакция.Мой партнер по стрельбе – опытный стрелок, и сказал, насколько это заставило его сосредоточиться на размещении выстрела в мишени. Новый стрелок, который попробовал это, сказал, что это заставило его сосредоточиться на точности и попытаться наносить удары. Упражнение F.A.S.T полезно, потому что оно заставляет разных стрелков улучшать разные аспекты своей стрельбы. Самым большим недостатком является то, что стрелки стремятся броситься вперед и промахнуться, но это определенно не вина мишени.

Как это создать и общее впечатление

Фактическая цель раньше была бесплатным онлайн, но больше не является.Честно говоря, это очень легко создать на листе бумаги. Раньше я брал карточку 3 × 5 и обводил контур в верхней средней части листа бумаги. Как только это будет сделано, вы можете нарисовать 8-дюймовый круг с помощью транспортира или измерить его и нарисовать круг. Теперь, когда основной макет готов, вы готовы сделать несколько копий или создать шаблон, чтобы рисовать больше.

Некоторые примеры дрели.(Фото / TFB)

В целом, я считаю, что упражнение F.A.S.T отлично подходит для новичков или тех, кто еженедельно ходит на стрельбище. Это не техническое или сложное упражнение, но оно дает стрелку достаточно сложную задачу, чтобы принести пользу. Обычно я использую упражнение F.A.S.T, когда я только добираюсь до стрельбища и хочу разогреться для более технических упражнений. Это отличное упражнение для новичков, потому что это доступное упражнение, и оно не подавляет их. Это очень приятное упражнение, которое отлично подходит для любого стрелка.Обязательно попробуйте это в следующий раз, когда будете на стрельбище. Если у вас есть любимое упражнение, обязательно оставьте его название в комментариях ниже. Если у вас есть вопросы, напишите мне в моем Instagram @fridgeoperator. Оставайся там в безопасности!

Запретить травматические «стрелковые упражнения» в школах США, призывают учителя | Перестрелки в школах США

«Стрельба», в ходе которой люди в масках с автоматами врываются в классы и имитируют реальные нападения с применением огнестрельного оружия, травмируют детей и должны быть запрещены, предупредили два крупнейших союза учителей Америки.

Учения начались после стрельбы в Колумбайне в 1999 году, в результате которой были убиты 13 учеников, но их количество увеличилось в американских школах после нападения на школу Сэнди Хук в 2012 году, когда боевик застрелил 26 человек, в основном детей в детском саду.

«У вас есть дети, которые мочат свои штаны, у вас есть дети, которые плачут, у вас плачут учителя, и все говорят:« Вот и все – я умру », – сказала Лили Эскелсен Гарсия, президент Национальной ассоциации образования. . “А когда все закончится, это как – шучу!”

Разговаривать с детьми о том, где спрятаться в случае злоумышленника, – это одно, но графическая природа макетов ставит детей и учителей в «самые пугающие ситуации», – сказал Эскельсен Гарсия.

В учителей стреляют из дробовиков, а пятилетних детей заставляют молча прятаться под партами, в то время как других просят лечь в коридорах, залитых фальшивой кровью.

Для учителя Эбби Клементс, пережившей Сэнди Хук, ставить детей в ужасающие ситуации «активного стрелка» – и заставлять их думать, что они настоящие – «непристойно и извращенно».

Активный стрелок в средней школе Парк в Ливингстоне, штат Монтана. Фотография: Уильям Кэмпбелл / Корбис через Getty Images

«Как вы можете спланировать все ужасающие способы, которыми люди могут проводить массовые расстрелы?» По ее словам, есть вещи здравого смысла, которые мы можем сделать, «но делать детей и Учителя проходят эти потенциально опасные упражнения во имя безопасности – это просто смехотворно ».

Теперь NET объединила свои усилия с Американской федерацией учителей и ведущей группой защиты интересов контроля над огнестрельным оружием Everytown for Gun Safety.

Они призывают положить конец тому, что они называют «экстремальными стрелковыми упражнениями», заявляя, что они оставляют детей травмированными, неспособными сосредоточиться в классе и даже спать по ночам. По словам Эскельсена Гарсиа, в некоторых случаях учителя получали физические ранения.

Сегодня 95% школ в той или иной форме практикуют упражнения по стрельбе и блокировке.Некоторые штаты, такие как Флорида, приняли законы, обязывающие их выполнять.

Вслед за ними, говорит Эскельсен Гарсия, выросла промышленность с оборотом в 2,7 миллиарда долларов, поскольку частные компании нападали, чтобы предложить свои услуги по обучению технике безопасности. «Нанимайте нас, и мы организуем безопасность вашей школы, – говорят они, – но они охотятся на страдания родителей и школьного персонала и отчаянное чувство, что мы должны« что-то сделать »», – сказала она.

Но Жан-Поль Гильбо, исполнительный директор Alice Training Institute, компании, которая занимается стрелковыми учениями, настаивал, что они не разжигают страх.«Наши дети живут в нем, они видят это повсюду в новостях, они ходят в школу каждый день и беспокоятся об этом», – сказал он.

Его компания утверждает, что у нее есть методика, которая может спасти жизни людей за «две минуты 20 секунд с момента выстрела до прибытия первых ответчиков».

Тренировки действительно должны соответствовать возрасту, сказал он. «Но когда срабатывает этот сигнал тревоги, когда нажимается тревожная кнопка, люди должны знать, как обезопасить комнату».

Шеннон Уоттс, основательница организации Moms Demand Action for Gun Sense в Америке (часть города Эвритаун), считает, что активные стрелковые упражнения отвлекают от реальной проблемы в Америке – легкого доступа к оружию.«Всякий раз, когда происходит массовая стрельба, оружейное лобби утверждает, что школы должны вооружать учителей и увеличивать количество стрелковых упражнений», – сказала она. «Но в школах детям намного безопаснее, чем дома».

Почти пять миллионов американских детей живут в домах с незапертым и заряженным оружием. По ее словам, необходимо сосредоточить внимание на борьбе с насилием с применением огнестрельного оружия, «прежде чем оно дойдет до наших школ».

Клементс понимает, что родители опасаются за своих детей всякий раз, когда происходит немыслимое – будь то в школе, кинотеатре или торговом центре.«Это сложная ситуация для школ, – сказала она, – потому что родители требуют знать,« что вы делаете, чтобы мои дети были в безопасности? »».

Но она непреклонна в том, что никто не мог сделать ничего другого в Сэнди Хук. «В реальной ситуации вы не знаете, откуда идет стрельба», – сказала она. «Нет ничего правильного или неправильного – вы действуете инстинктивно».

Воздействие школьных тренировок по безопасности при активной стрельбе | Everytown Research & Policy

Блокировка, Блокировка.Запри дверь.
Выключи свет, не говори больше.
Идите за стол и спрячьтесь.
Подождите, пока внутри не станет безопасно.
Lockdown, Lockdown, все готово.
А теперь пора повеселиться!

– Виден на плакате в школе Артура Д. Хили, Сомервилль, Массачусетс. Поет на мелодию «Мерцай, мерцай, звездочка».

Инциденты с применением огнестрельного оружия в школах являются трагедией и травмируют общины и всю страну. В то время как менее 1 процента из почти 40000 смертей в год происходит на школьных территориях, учения по подготовке учащихся и сотрудников к реагированию в маловероятном случае стрельбы стали практически повсеместной практикой в ​​американских школах сегодня, начиная с дошкольных учреждений и заканчивая дошкольными учреждениями. через среднюю школу.Начавшись в основном после стрельбы в средней школе Колумбайн в 1999 году, школы начали применять упражнения, чтобы защитить учеников от активных стрелков, и с тех пор практика неуклонно расширялась. В 2005-06 учебном году только 40 процентов американских государственных школ обучили учащихся процедурам изоляции в случае стрельбы; к 2015/16 учебному году – 95 процентов.

Учения

Lockdown относятся к процедурам, при которых ученикам и персоналу в школьном здании предписывается оставаться в ограниченном пространстве с определенными процедурами, которым необходимо следовать.Тренировки для активного стрелка – это разновидность тренировок по ограничению стрельбы, специально разработанная для активной стрельбы. Хотя доказательств того, что они эффективны для предотвращения смертельных исходов при стрельбе в школах, мало, учения в школах требуются по крайней мере в 40 штатах. Но законы штата об этом типе учений часто расплывчаты и оставляют характер, содержание и идентификацию участников этих учений на усмотрение школьной администрации. В результате учащиеся и преподаватели должны участвовать в учениях, которые в разных школах Америки сильно различаются: от некоторых, которые включают предварительное уведомление родителей о чувствительных к травме упражнениях, соответствующих их развитию, до других, которые задействуют актеров «в масках», требующие от учеников возраста 3 лет. и 4-х лет – быть заключенными в помещении в течение длительного времени и не сообщать детям о том, что они участвуют в учении, пока оно не закончится.

В средней школе Лейк-Брантли в Альтамонте-Спрингс, Флорида, после учений «Красный код» начался хаос. Студентам не сказали, что это упражнение было упражнением. Один студент прокомментировал: « На самом деле никто не говорил об эмоциональном воздействии, которое, как мне кажется, длится дольше. Я чувствую, что [администраторы] никогда не осознавали, что у людей случаются панические атаки ».

Специалисты в области психического здоровья начали предупреждать о влиянии этих учений на благополучие учащихся и о возможных краткосрочных и долгосрочных последствиях для успеваемости в школе, а также физического и психического здоровья.По словам Мелиссы Ривз, бывшего президента Национальной ассоциации школьных психологов, «то, что действительно могут сделать эти упражнения, – это потенциально вызвать либо прошлую травму, либо вызвать такую ​​значительную физиологическую реакцию, что в конечном итоге она пугает людей, а не лучше готовит их к ответной реакции. в подобных ситуациях ».

« Я действительно не был уверен, что закончу день живым. », – сказала ученица восьмого класса в Саут-Ориндж, штат Нью-Джерси, о своем опыте во время тренировок по активному стрелку.

Учитывая растущую обеспокоенность родителей, учащихся, преподавателей и медицинских работников по поводу воздействия, которое активные стрелковые упражнения могут оказать на развитие учащихся, Everytown, AFT и NEA не рекомендуют эти упражнения для учащихся и считают, что школы должны тщательно учитывать это влияние перед проведением живые учения, в которых участвуют студенты и преподаватели. Для школ, которые проводят учения, Everytown, AFT и NEA поддерживают – как минимум – шесть важных положений, которые, по мнению экспертов, могут помочь защитить благополучие учащихся:

  1. Учения не должны включать моделирование, имитирующее реальный инцидент;
  2. Родители должны иметь предварительное уведомление о тренировках;
  3. Учения должны быть объявлены студентам и преподавателям до начала;
  4. Школы должны создавать соответствующие возрасту и развитию учебные материалы с привлечением школьного персонала, включая школьных специалистов в области психического здоровья;
  5. Школы должны сочетать тренировки с подходами, учитывающими травмы, для улучшения благополучия учащихся; и
  6. Отслеживайте данные об эффективности и воздействии упражнений.

Учения с участием учащихся не должны быть единственным планом реагирования на стрельбу в школах. Если школы решат применить эти учения, они должны быть частью всеобъемлющего плана безопасности, который включает в себя меры по предотвращению инцидентов, связанных с активными стрелками, в первую очередь, такие как программы оценки угроз, доступ к специалистам в области психического здоровья, сотрудничество с правоохранительными органами и вовлечение сообщества в обеспечение непростого доступа к оружию.

Хотя почти все студенты и преподаватели проходят тренировки, а 2 доллара.Индустрия стоимостью 7 миллиардов долларов выросла из-за страданий родителей и школьного персонала и отчаянного ощущения того, что мы должны «что-то делать», поскольку количество доступных исследований эффективности тренировок крайне ограничено. Одно исследование 2007 года показало, что упражнения, которые готовят учащихся к «злоумышленнику» и в которых используются передовые методы минимизации страха, могут улучшить реакцию учащихся на угрозу, не увеличивая их беспокойство. Другое исследование, проведенное в одном школьном округе после стрельбы в средней школе Марджори Стоунман Дуглас в Паркленде, Флорида, показало, что учения, о которых было объявлено заранее и за которыми следовало занятие, повысили восприятие учащимися своей готовности к безопасности.Однако, учитывая относительно недавнее широкое внедрение учений, пока недостаточно данных для всестороннего изучения их эффектов. Кроме того, огромное разнообразие типов сверл затрудняет измерение и сравнение эффектов.

Во время учений в начальной школе Медоулон в Монтичелло, штат Индиана, сотрудники правоохранительных органов выстроили в ряд учителей и «застрелили их» из страйкбольной винтовки. Пеллеты оставили рубцы и вызвали панику. « Они всех нас расстреляли через спину. Меня ударили четыре раза.Это так больно, », – сказал один учитель.

Хотя почти нет исследований, подтверждающих ценность этих учений для предотвращения стрельбы в школах или защиты школьного сообщества, когда стрельба действительно происходит, в средствах массовой информации изобилуют рассказы об инцидентах, когда учащиеся, преподаватели и сотрудники испытали душевный стресс, а иногда и длительную травму. результат активных тренировок стрелка.

Во время инцидента в Тусоне, штат Аризона, мать описала воздействие тренировок на ее маленького сына. Он начал грызть ногти и «отказывался никуда идти один, даже в свою комнату или ванную комнату дома». Джой Левинсон, клинический психолог, обслуживающий учеников начальной школы, имела пациентов, которые испачкали себя в школах, потому что эти упражнения заставляли их бояться ходить в туалет в одиночку. Она отметила, что учения по изоляции могут сигнализировать маленьким детям о том, что школа небезопасна или что это не среда, подходящая для обучения.

Специалисты в области психического здоровья все больше обеспокоены тем, что активные стрелковые тренировки могут негативно сказаться на успеваемости учащихся, их психическом и физическом здоровье.

Доктор Лорел Уильямс, заведующая психиатрической клиникой Техасской детской больницы в Хьюстоне, предупредила о тревоге, которую могут вызвать упражнения с активной стрельбой: « Для маленького ребенка психологически тяжело практиковать активные стрельбы, приезжая в ваш район. Им не ясно, что учение ненастоящее. Чем младше ребенок, тем меньше вероятность, что он поймет, что акт насилия не происходит во время учения ». По ее словам, чувство страха, которое могут вызвать эти упражнения, может быть весьма распространенным. Если вы постоянно придерживаетесь точки зрения, что мир пугает и что-то непредвиденное случаются, это повсеместно делает нас менее защищенными как общество. Мы считаем всех подозрительными, и это меняет наше отношение к людям ».

То немногое, что мы знаем об активных школьных стрелках, позволяет предположить, что учения с участием учеников могут на самом деле оказаться контрпродуктивными, поскольку стрелками очень часто являются нынешние или бывшие ученики школы. Недавнее исследование массовых стрелков с 1966 по 2019 год показало, что почти все массовые школьные стрелки были учениками и до инцидента у них были предупреждающие знаки.Этот вывод согласуется с предыдущими исследованиями, проведенными NYPD, Секретной службой США и Everytown for Gun Safety Support Fund. В этих случаях протоколы и процедуры подготовки к школе доводятся до сведения тех, кто с наибольшей вероятностью совершит активную стрельбу. Именно поэтому эти учения, если они будут приняты школьными округами, не могут быть единственным элементом школьного плана безопасности.

Более того, несмотря на отсутствие исследований, подтверждающих эффективность тренировки активных стрелков и возможность информирования потенциальных стрелков о протоколах, многие коммерческие компании взимают с школьных округов десятки тысяч долларов за такое обучение.Эти средства можно было бы лучше потратить на проверенные и эффективные меры, такие как программы оценки угроз, специалистов в области психического здоровья, повышение физической безопасности и улучшение школьного климата.

Everytown, AFT и NEA поддерживают обучение школьного персонала с учетом травм тому, как реагировать на ситуации активного стрелка. Это может включать обучение процедурам локаута и эвакуации, а также обучение неотложной медицинской помощи. Наши организации не рекомендуют обучение учащихся и твердо убеждены в том, что школы должны очень внимательно относиться к воздействию активных стрелковых упражнений, в которых участвуют учащиеся, и принимать это во внимание при разработке таких программ и принятии решения о включении учащихся.

Если школа принимает решение включить учащихся в эти упражнения, Everytown, AFT и NEA выступят против необъявленных учений и всех симуляций, которые имитируют или кажутся реальными инцидентами. Everytown, AFT и NEA поддерживают – как минимум – следующие руководящие принципы, которые согласованы с рекомендациями Национальной ассоциации школьных психологов и Национальной ассоциации школьных сотрудников по защите благополучия учащихся:

  1. Учения не должны включать моделирование, имитирующее или кажущееся реальным инцидентом со стрельбой;
  2. Родителям или опекунам необходимо заранее предоставить достаточную информацию и уведомление о датах, содержании и тоне любых упражнений для учащихся;
  3. Учения должны быть объявлены студентам и преподавателям до начала учений;
  4. Содержимое упражнений должно создаваться группой, включающей администраторов, учителей, школьных специалистов в области психического здоровья и правоохранительных органов, и соответствовать возрасту и уровню развития.Содержание должно включать вклад студентов;
  5. Упражнения должны сочетаться с подходами, основанными на учете травм, чтобы непосредственно решать вопросы благополучия учащихся в качестве стандартной практики; и
  6. Информация об эффективности и воздействии тренировок должна отслеживаться школами, включая симптомы и признаки травм (например, плохие сны, страх прихода в школу, приступы астмы, повышенное количество назначений антидепрессантов), чтобы содержание тренировок можно было пересмотреть, если студенты и / или преподаватели проявляют признаки травмы.

Создание безопасных школ также требует, чтобы школы воспитывали здоровых учащихся и сообщества с прочными партнерскими отношениями внутри школ и за ее пределами. Исследования показывают, что школьный климат является одним из главных факторов школьного насилия. Школьный климат включает в себя отношения, ценности и структуры, которые позволяют учащимся учиться в безопасной, уважительной и заботливой среде. Инвестиции в усиление социальной поддержки и услуг в области психического здоровья могут помочь учащимся, особенно тем, кто испытывает эмоциональные или социальные трудности, получить помощь, в которой они могут нуждаться.Everytown, AFT и NEA рекомендуют школам использовать государственные, районные и федеральные программы поддержки и финансирования, которые объединяют педагогов, семьи, членов сообщества и поставщиков услуг для оказания этой поддержки, помогая школам стать настоящими «общественными школами».

Everytown, AFT и NEA считают, что надежные планы безопасности в школах должны быть гораздо более всеобъемлющими, чем проведение периодических тренировок по стрельбе. Раннее вмешательство является ключом к решению проблемы потенциального агрессивного поведения и обеспечению учащихся надлежащим лечением.Вот почему мы рекомендуем школам создавать программы и группы по оценке угроз, а штаты выделять средства на реализацию этих программ.

Наконец, комплексные школьные планы безопасности должны включать в себя упреждающие усилия по введению в действие значимой политики предотвращения насилия с применением огнестрельного оружия, позволяющей вмешаться, прежде чем будущий стрелок сможет получить в свои руки оружие. Эти политики включают в себя проверку биографических данных, законы о чрезвычайных рисках, законы о безопасном хранении оружия и информационные кампании.

Everytown Research & Policy – это программа фонда Everytown for Gun Safety Support Fund, независимой беспартийной организации, занимающейся изучением и сокращением насилия с применением огнестрельного оружия. Everytown Research & Policy работает для этого путем проведения методологически строгих исследований, поддержки политики, основанной на фактах, и передачи этих знаний американской общественности.

Описание процесса сверления с пистолетом

– Liberty Machinery

Что он делает? Как я могу его использовать? Почему мне это поможет?

Пистолетное сверло – это тип сверла для глубоких отверстий, которое специализируется на резке отверстий с требуемыми допусками по круглости, прямолинейности, размеру, чистоте обработки и соосности за один проход.Хотя это ружейное сверло может вырезать отверстия любого размера, оно особенно желательно для сверления очень глубоких отверстий, поскольку оно способно обрабатывать детали с соотношением глубины к диаметру до 300: 1.

Пушечная дрель была изобретена более 100 лет назад для пулеметных стволов. Однако основное нововведение – выталкивание стружки наружу через сверло с длинными канавками вскоре стало пригодным для гораздо большего числа операций, чем это. Пистолетное сверло обеспечивает стабильное качество отверстий любой глубины с высокой степенью согласованности, повторяемости и точности при минимальном контроле.

Деталь, просверленная ружьем, не требует дополнительных операций после первого прохода. Расширение, хонингование, удаление заусенцев и связанные с ними временные и энергетические затраты не требуются. Постоянный поток охлаждающей жидкости под давлением не только смывает стружку прямо в контейнер для стружки, в результате чего рабочая зона остается чистой, но также охлаждает зону сверления и увеличивает срок службы инструмента. В целом ружейное сверло обеспечивает: меньшие затраты на крепление; повышенная производительность; быстрый и простой переход с работы на работу; способность обрабатывать объемы производства и работы в цехах; возможность многократной загрузки подобных деталей; а возможности переточки сверл намного выше, чем у стандартных спиральных сверл.

Чтобы получить ответы на свои вопросы или получить дополнительную информацию о ружейных сверлах, позвоните в Liberty по телефону 847-276-2761 или отправьте нам электронное письмо по адресу [email protected]

Liberty Machinery покупает и продает больше ручных сверл, чем любой другой продавец подержанной техники.

Мы ваш источник №1 для высококачественного gundrill.

Купить ружейную дрель Продать ружейную дрель Посмотреть видеоролики о ружейной дрели


Описание процесса: как это работает?

Основное назначение ружейного сверла – просверливание однородных отверстий за один проход.Поэтому машинная работа довольно проста. Вся машина состоит из самого ружейного сверла, станка, системы подачи охлаждающей жидкости, зажимного приспособления и оборудования для перемещения деталей. 7

Пистолетное сверло представляет собой длинный инструмент, обычно со съемным твердосплавным наконечником на конце узкого хвостовика и заканчивающимся отверткой, которая соединяется с держателем . Поскольку сверлильная головка довольно плоская, отверстие обычно начинают с помощью втулки. После этого упражнения по сути являются самопилотируемыми. 8

Есть небольшая выемка, идущая по всей длине gundrill, а также рифленая выемка, идущая по бокам. Когда сверло вращается и режет металл, система охлаждающей жидкости проталкивает охлаждающую жидкость под высоким давлением вниз по полому каналу, выталкивая стружку обратно наружу вдоль канавки и непосредственно в контейнер для стружки.

Станок , который управляет этим процессом, может быть обычным, ЧПУ или ЧПУ, и может иметь несколько шпинделей или шпинделей с вращением в противоположных направлениях относительно самого gundrill.

Обращение с деталями может включать дополнительную систему колена для облегчения быстрой замены.

Common Industries

Аэрокосмическая промышленность Автомобилестроение Гидравлика Горнодобывающая промышленность Изготовление форм

Практически любая промышленность, требующая производства отверстий с жесткими допусками, может использовать gundrill.

Общие процессы:
  • Формы пластиковые
  • Инструменты и плашки
  • Отверстия на камбузе
  • Водопровод
  • Трубные решетки теплообменника
  • Запчасти для крупных стальных и чугунных цехов

Основные производители ружейных сверл

Eldorado, DeHoff, Mollart, Miroku, Phillips, TechniDrill, Unisig


Продайте перфораторную дрель

Liberty всегда ищет бывшие в употреблении фрезы, которые можно купить в качестве инвентаря.Свяжитесь с нами и дайте нам знать, что у вас есть на продажу. Мы будем рады дать вам бесплатное предложение.

Проверьте наш инвентарь для бывших в употреблении ружейных сверл

Нажмите ниже, чтобы увидеть наш текущий инвентарь и запросить бесплатное предложение. Кто-то скоро свяжется с вами.

Посмотрите наши подержанные Пистолетные дрели на продажу.
