Рамный многопильный станок «Авангард-РМ-50-М2-П»
Все станки семейства «Авангард-РМ-50-М2» относятся к серии легких многопильных станков рамного (гаттерного) типа, предназначенных для распила древесины. Они экономичны как в отношении отходов древесины, так и в энергоемкости на единицу объема перерабатываемой древесины. Станок позволяет достигать высокой точности геометрических параметров и отличного качества обработанной поверхности получаемых пиломатериалов. Удачная балансировка станка сводит к минимуму вибрации и шумы при работе. Наше предприятие производит несколько моделей станков, конструктивные отличия которых и их технические возможности определяются функциональным назначением и требованиями потребителей.
Рамный многопильный станок «Авангард-РМ-50-М2-П» является базовой моделью.
Предназначен для распиловки двухкантного бруса высотой до 240 мм и шириной до 450 мм или необрезных досок, собранных в пакет, на обрезной пиломатериал. Станок состоит из пильной головки и рольгангов: подающего и приемного.
Производительность станка определяется размером сечения распиливаемого сырья и скоростью его продольного перемещения, которая плавно регулируется в зависимости от нагрузки и составляет в среднем 1 м в минуту. Пильная головка многопила «Авангард-РМ-50-М2-П» смонтирована на собственной фундаментной плите, поэтому для его установки требуется ровная площадка с твердым покрытием. В противном случае следует осуществить легкую бетонную подливку. Конструкция станка предусматривает подключение аспирационных установок.
В базовую комплектацию оборудования входят:
- Пильная головка.
- Рольганги.
- Комплект пил – 20 шт.
Многопильный станок «Авангард-РМ-50-М2-П» может быть адаптирован для получения тарной дощечки толщиной от 6 мм и шириной до 120 мм. Для этого станок оснащается двумя дополнительными опциями: а). тарной кассетой, устанавливаемой в стандартную рамку станка; б). дополнительными роликовыми прижимами, устанавливаемыми на приемный и подающий рольганги, что позволяет производить распиловку короткомерного материала длиной от 1 метра. В тарной кассете расстояние между пилами задается не разлучками, как в стандартной рамке, а шайбами нужных размеров.
Технические характеристики многопильного станка «Авангард-РМ-50-М2-П»
| Параметр | Значение |
|---|---|
| Тип распиливаемого сырья | Брус |
| Максимальные размеры сечения бруса, мм | |
| – ширина, мм | 450 |
| – высота, мм | 240 (120 – при использо- вании тарной кассеты) |
| Длина исходного сырья, м | от 1 (с доп. прижимом) до 6,2 |
| Минимальная толщина доски, мм | 16 (от 6 – при использовании тарной кассеты) |
| Максимальное количество пил в cоставе, шт. | 19 |
| Привод подачи сырья | электромеханический с плавной регулировкой скорости |
| Количество приводных рябух, шт. | 3 |
| Количество прижимных пневмоцилиндров, шт. | 2 |
| Количество двойных ходов пильной рамки в минуту | 410 |
| Монтаж пил в пильной рамке | поштучно |
| Электродвигатель главного привода | 15 кВт × 1000 об/мин |
| Габариты станка без рольгангов, Д×Ш×В, м. | 2,42×1,2×2,02 |
| Длина рольгангов, м | 4 + 4 |
| Масса станка без рольгангов, кг | 1900 |
В сводной таблице Вы можете сравнить технические характеристики многопильных станков.
Рамные многопилы бу в Москве
- Главная
- Продажа
- Пилорамы рамные
- Рамный многопил бу
Вы можете очень быстро сравнить цены рамного многопила бу и подобрать оптимальные варианты из более чем 277 предложений
Реклама
Станок рамный многопильный Алтай-М450
Многопильный станок Алтай М450 предназначен для продольной распиловки лафетов или бруса на обрезные доски. Толщина получаемой доски от 12мм. За счет тонкого пропила, около 2,7мм, станок эффективен…
Подробное описание и цена >>>
Реклама
Станок многопильный дисковый ЦМР-4M
Нпр=160 мм, Вобр.неогран, 10 пил, гусеничная подача 6-60м/мин., литой, вал консольный (Опции: конвейера подачи неприводной и приводной). Мощность 37 кВт; масса станка 3960 кг
Подробное описание и цена >>>
Реклама

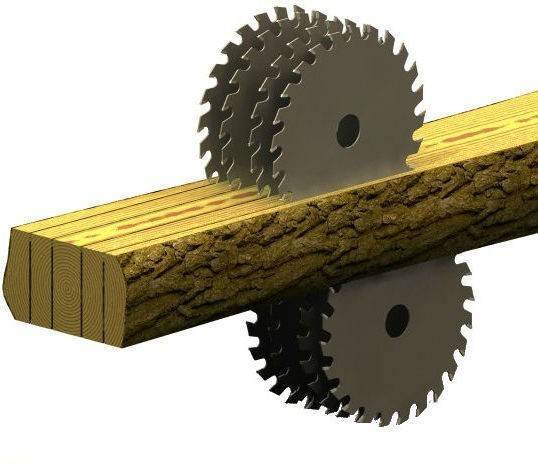

Дисковый многопил двухвальный ЦМР-5
Дисковый 2-ух вальный 20-ти пильный Нпр = 200мм, Вобр = 600мм, пневматический.
Рамный многопил Алтай М-450, год выпуска 2017
Состояние: Новый Производитель: Алтайтехмаш (Россия)
В наличии
Продаю практически новый рамный многопил Алтай М-450, покупался под увеличение производственных мощностей но в связи с кризисом так и не пригодился, использовался одну неделю, пропилили 30 кубов.В…
04.05.2018 Москва (Россия)
275 000
Состояние: Б/У Год выпуска: 2010
Многопил, шипорез, торцовка, заточной 1. Многопильный станок бу SICAR, 10 пил, 135 мм Промышленный деревообрабатывающий многопильный дисковый станок бу SICAR M-30, производство Италия, в хорошем.
..
19.02.2023 Москва (Россия)
одновальный многопил Paul S-918
Состояние: Б/У Год выпуска: 2002 Производитель: Германия
Продаем одновальный многопил Paul S-918 производства Германии, б/у, 2002. • максимальная высота пропила 180 мм • ширина просвета 800 мм • скорость подачи (плавная регулировка) 0-40 м/мин…
12.07.2022 Москва (Россия)
3 450 000
нержавеющая емкость, объем 0,025 куб.м.,рубашка, термоизоляция, мешалка рамного типа со скребками, электрический нагрев
Состояние: Новый
В наличии
Новая нержавеющая емкость, объем 25 литров, рубашка, термоизоляция, мешалка рамного типа со скребками, электрический нагрев.Полный список емкостного и пищевого оборудования с описанием и фото на.
..
03.03.2023 Москва (Россия)
Рамные пилы Uddeholm 1250х180х2,2
Состояние: Новый Производитель: Uddeholm (Швеция)
В наличии
Рамные пилы изготавливаются из высоколегированной инструментальной стали. Данная сталь обеспечивает отличную износостойкость зубьев, хорошо держит разводку, хорошо плющится.Пилы поставляются с…
23.05.2017 Москва (Россия)
1 650
Рамные пилы Uddeholm 1250х180х2,2 стеллит
Состояние: Новый Производитель: Uddeholm (Швеция)
В наличии
Рамные пилы изготавливаются из высоколегированной инструментальной стали. Данная сталь обеспечивает отличную износостойкость зубьев, хорошо держит разводку, хорошо плющится.
Пилы поставляются с…
23.05.2017 Москва (Россия)
2 550
Рамные пилы Uddeholm 1250х180х2,5
Состояние: Новый Производитель: Uddeholm (Швеция)
В наличии
Рамные пилы изготавливаются из высоколегированной инструментальной стали. Данная сталь обеспечивает отличную износостойкость зубьев, хорошо держит разводку, хорошо плющится.Пилы поставляются с…
23.05.2017 Москва (Россия)
1 900
Рамные пилы Uddeholm 1250х180х2,5 стеллит
Состояние: Новый Год выпуска: 2016 Производитель: Uddeholm (Швеция)
В наличии
Рамные пилы изготавливаются из высоколегированной инструментальной стали. Данная сталь обеспечивает отличную износостойкость зубьев, хорошо держит разводку, хорошо плющится.
Пилы поставляются с…
23.05.2017 Москва (Россия)
2 800
Рамные пилы Uddeholm 1600х180х2,2
Состояние: Новый Год выпуска: 2016 Производитель: Uddeholm (Швеция)
В наличии
Рамные пилы изготавливаются из высоколегированной инструментальной стали. Данная сталь обеспечивает отличную износостойкость зубьев, хорошо держит разводку, хорошо плющится.Пилы поставляются с…
23.05.2017 Москва (Россия)
1 900
Рамные пилы Uddeholm 1600х180х2,2 стеллит
Состояние: Новый Год выпуска: 2016 Производитель: Uddeholm (Швеция)
В наличии
Рамные пилы изготавливаются из высоколегированной инструментальной стали.
Данная сталь обеспечивает отличную износостойкость зубьев, хорошо держит разводку, хорошо плющится.Пилы поставляются с…
23.05.2017 Москва (Россия)
3 250
Рамные пилы Uddeholm 1600х180х2,5
Состояние: Новый Год выпуска: 2016 Производитель: Uddeholm (Швеция)
В наличии
Рамные пилы изготавливаются из высоколегированной инструментальной стали. Данная сталь обеспечивает отличную износостойкость зубьев, хорошо держит разводку, хорошо плющится.Пилы поставляются с…
23.05.2017 Москва (Россия)
2 100
Рамные пилы Uddeholm 1600х180х2,5 стеллит
Состояние: Новый Год выпуска: 2016 Производитель: Uddeholm (Швеция)
В наличии
Рамные пилы изготавливаются из высоколегированной инструментальной стали.
Данная сталь обеспечивает отличную износостойкость зубьев, хорошо держит разводку, хорошо плющится.Пилы поставляются с…
23.05.2017 Москва (Россия)
2 800
Рамные пилы Lynx (сталь c-75) 1250х180х2,2
Состояние: Новый Год выпуска: 2016 Производитель: LYNX (Германия)
В наличии
Рамные пилы Lynx / Линкс (Германия) предназначены для продольного распила бревен на лесопильных вертикальных рамах типа Р63-4Б, Р75.Рамная пила – это полотно из углеродистой стали высокого качества…
23.05.2017 Москва (Россия)
1 500
Рамные пилы Lynx (сталь c-75) 1250х180х2,2 стеллит
Состояние: Новый Год выпуска: 2016 Производитель: LYNX (Германия)
В наличии
Рамные пилы Lynx / Линкс (Германия) предназначены для продольного распила бревен на лесопильных вертикальных рамах типа Р63-4Б, Р75.
Рамная пила – это полотно из углеродистой стали высокого качества…
23.05.2017 Москва (Россия)
2 400
Рамные пилы Lynx (сталь c-75) 1250х180х2,5
Состояние: Новый Год выпуска: 2016 Производитель: LYNX (Германия)
В наличии
Рамные пилы Lynx / Линкс (Германия) предназначены для продольного распила бревен на лесопильных вертикальных рамах типа Р63-4Б, Р75.Рамная пила – это полотно из углеродистой стали высокого качества…
23.05.2017 Москва (Россия)
1 650
Рамные пилы Lynx (сталь c-75) 1600х180х2,2
Состояние: Новый Год выпуска: 2016 Производитель: LYNX (Германия)
В наличии
Рамные пилы Lynx / Линкс (Германия) предназначены для продольного распила бревен на лесопильных вертикальных рамах типа Р63-4Б, Р75.
Рамная пила – это полотно из углеродистой стали высокого качества…
23.05.2017 Москва (Россия)
1 800
Рамные пилы Lynx (сталь c-75) 1600х180х2,2 стеллит
Состояние: Новый Год выпуска: 2016 Производитель: LYNX (Германия)
В наличии
Рамные пилы Lynx / Линкс (Германия) предназначены для продольного распила бревен на лесопильных вертикальных рамах типа Р63-4Б, Р75.Рамная пила – это полотно из углеродистой стали высокого качества…
23.05.2017 Москва (Россия)
3 150
Рамные пилы Lynx (сталь c-75) 1600х180х2,5
Состояние: Новый Год выпуска: 2016 Производитель: LYNX (Германия)
В наличии
Рамные пилы Lynx / Линкс (Германия) предназначены для продольного распила бревен на лесопильных вертикальных рамах типа Р63-4Б, Р75.
Рамная пила – это полотно из углеродистой стали высокого качества…
23.05.2017 Москва (Россия)
1 950
Рамные пилы Lynx (сталь c-75) 1600х180х2,5 стеллит
Состояние: Новый Год выпуска: 2016 Производитель: LYNX (Германия)
В наличии
Рамные пилы Lynx / Линкс (Германия) предназначены для продольного распила бревен на лесопильных вертикальных рамах типа Р63-4Б, Р75.Рамная пила – это полотно из углеродистой стали высокого качества…
23.05.2017 Москва (Россия)
3 300
Уровень рамный 200-0,10, модель 231232
Состояние: Новый Производитель: ОАО “Калибр” (Россия)
В наличии
Уровень рамный 200-0,10 ГОСТ 9392-89, модель 231232, цена деления 0,10мм/м, допускаемая погрешность ±0,030мм/м.
В отличном состоянии.Комплектность:Уровень, деревянный футляр, паспорт.Уровень…
26.04.2017 Москва (Россия)
3 000
Популярные категории в Москве
Да кстати, на портале ProСтанки выбор предложений по рамному многопилу бу почти как на Авито и TIU
Видео рамного многопила бу
Инструменты для деревянных рам » Многопильный станок
Я хотел построить рамную пилу для распиловки древесины, особенно больших плит. Раньше мой метод распиловки бревен заключался либо в использовании фрезерных салазок ленточной пилы для бревен меньшего размера, либо в использовании распиловочной пилы для одного человека для бревен, которые не подходят для моей ленточной пилы. Затем я подумал о старых лесопильных заводах, которые использовали параллельные лезвия для групповой распиловки бревен на пиломатериалы, групповую пилу (также называемую головной пилой). Затем я стал немного одержим идеей сделать групповую пилу, которую можно было бы использовать вручную.
Я обратился к Интернету, чтобы посмотреть, что другие сделали с ручными пилами. Я не нашел ничего похожего на ручную пилу. Я был либо на чем-то уникальном, либо на действительно плохой идее.
После некоторого размышления я пришел к некоторым требованиям:
- Достаточно длинный, чтобы вместить бревна большого диаметра, и при этом лежать под углом, чтобы делать длинные направляющие пропилы.
- Достаточно широкий, чтобы вместить бревна большого диаметра.
- Регулируемая ширина между двумя параллельными лезвиями.
- Недорого, на случай, если идея окажется ужасной.
Рама многопильного станка
Я решил, что на раме не будет ручек (хотя я их нарисовал), так как хотел, чтобы боковые подрамники были как можно дальше друг от друга, чтобы не ограничивать размер древесины. Боковые поручни будут краем рамы. Рама будет выдерживать большие нагрузки при толчке и натяжении, поэтому я решил, что ласточкины хвосты будут лучшим выбором.
Я решил использовать конструкционную сосну для концов поручней, так как мне, возможно, придется делать некоторые пробы и ошибки, но для прочности я бы использовал клен для боковых поручней.
Я пометил 2×4 для обрезки, чтобы сделать концы обращенными к человеку.
Я отметил два конца на каждом конце кленовых боковых поручней.
Буллоксон отлично подходит для резки ласточкина хвоста. Рипкаты в первую очередь.
Далее поперечные разрезы.
С помощью продольной пилы сделайте диагональные пропилы, чтобы начать полупотайные ласточкины хвосты.
Некрасиво, но достаточно прочно и готово к работе.
С двумя крайними рейками, расположенными рядом, я разрезал линии на расстоянии 1/4″ друг от друга, чтобы указать ширину промежутка, который можно использовать для ссылки на лезвия на каждом конце.
Я использовал набор штампов, чтобы отметить деления от нуля в центре и работать в каждом направлении.
Цифры в конечном итоге указывают на количество полудюймов. Например, если одно лезвие расположено на 2, а другое – на другом 2, то лезвия находятся на расстоянии 2 полдюйма друг от друга или 1 дюйм.
Я использовал бритву, чтобы сделать поручни удобными. Я придал форму обоим концам так, чтобы технически ее можно было использовать как пилу для двоих. Я сделал это, прекрасно зная, что нет никого настолько глупого, чтобы хотеть быть моим партнером по пилению с этой пилой. 😉
Методом проб и ошибок при шейпинге в итоге я пришел к довольно удобной форме.
Теперь пришло время склеить и зажать ласточкины хвосты (хомуты для труб 3/4 дюйма трудно победить).
Оборудование для многодисковой пилы
Изначально я планировал использовать подвесные балки для крепления лезвий и прикрепить к ним болт для регулировки натяжения лезвий. Неудача #1: Они слишком сильно сгибались, и я не смог аккуратно согнуть их до нужной формы, поэтому в конце концов я отказался от этой идеи.
Второй моей попыткой монтажа оборудования было использование углового железа, которое крепилось болтами к дюбелю или деревянному бруску. Сначала я подумал, что, возможно, дюбель мог войти в канавку на раме пилы, которая удерживала бы его вертикально к раме. Я не пошел по этому пути и решил пойти с блоками woot, но я могу вернуться к нему.
Сверление метизов на моем универсальном сверлильном станке.
Когда дело дошло до отверстий, куда будет крепиться пильный диск, я соединил два ответных элемента вместе, чтобы убедиться, что отверстия совмещены.
Как видите, головка болта попадает во внутренний угол уголка. Я использовал свою настольную шлифовальную машину, чтобы сбить угол каждого болта, чтобы он сидел ровно.
Я выбрал нержавеющую сталь для гаек и болтов, потому что, когда я вижу, я потею, а когда я вижу большие вещи, я сильно потею… а пот приводит к ржавчине.
Многопильное полотно
Мне нужно было глубокое полотно, чтобы оно продолжало двигаться прямо, поэтому я заказал 2-дюймовое полотно для ленточной пилы на сайте sawblade.
com. Полотно предназначено для мощной бензопилы. На следующее утро приятный представитель компании позвонил мне, чтобы убедиться, что я действительно хочу 2-дюймовое полотно ленточной пилы длиной всего 8 футов. Как вы можете видеть выше, это выглядит довольно нелепо.
Клинок был прекрасен. Он был толстым и имел зубы, как у акулы. Они были довольно острыми и электрозакаленными для прочности. К сожалению, лезвие 2″ поставляется только с расстоянием между зубьями 7/8″. Я сразу же забеспокоился, что может быть трудно протолкнуть эти зубы сквозь дерево. Я пытался выкинуть этот страх из головы.
Я использовал угловую шлифовальную машину Makita с отрезным кругом, чтобы разрезать ленту пополам. Я боялся, что эти зубы будут метаться по моему магазину, когда напряжение высвободится из-за разрезания лезвия. Поэтому я держал лезвие в зажимах с ручным винтом, пока делал разрез.
Я хотел свести к минимуму резкое усилие одновременного захвата зубьев, поэтому я обрезал второе лезвие по длине, следя за тем, чтобы зубья одного были смещены относительно зубьев другого.
Я использовал угловую шлифовальную машину, чтобы сточить первую пару зубьев на каждом конце лезвия, чтобы сделать зазор для крепления лезвий к утюгу.
Я использовал уголок, чтобы отметить отверстия на пиле.
Я знал, что пильный диск будет из твердой пружинной стали, но я не был готов к тому, насколько твердым. Сначала я сломал сверло из быстрорежущей стали диаметром 1/4 дюйма, и мне удалось пролезть только одно отверстие. Я затупил еще одно сверло 1/4″ из быстрорежущей стали, но особого прогресса не добился.
К счастью, у меня было несколько сверл по камню с твердосплавными наконечниками 1/4 дюйма, которые я заточил с помощью алмазных верстачных камней DMT. Они хорошо продвигались вперед, но к тому времени, когда я просверлил все отверстия, бит, треснувший в другом
Одни только эти сломанные биты говорят о качестве стали в пиле сильнее, чем я когда-либо мог
Это фиксированный конец лезвий
А это конец для регулировки натяжения
Эта конструкция позволяет мне контролировать разделение лезвий, помещая между ними по деревянному бруску на каждом конце.
В этом случае у меня есть блоки, сделанные из обрезков 2″x4″, чтобы установить толщину. Другие блоки могут допускать зазоры от 1/2 до 6 дюймов.
Вот пила, готовая к распилу.
Первая жертва готова испытать бандитскую пилу. Это кусок дуба, упавший во время урагана Ирма.
Я положил его на стол для пилы, чтобы начать резку.
И началось. Пила довольно тяжелая, и я смог запустить ее, просто позволив собственному весу опустить пилу. Каждый раз, когда я пытался надавить на него, зуб агрессивно кусался и останавливал его. К сожалению, стол пилы недостаточно высок, чтобы пила могла перемещаться более чем на фут.
Удерживать пилу вертикально было не так уж сложно…
пока лог не начал катиться. Даже при креплении ремнем с храповым механизмом вибрация пиления заставит бревно извиваться. Вибрации также заставляли пилораму ползти по наклонной подъездной дорожке, даже когда я стоял на ней.
Я перенес бревно в мастерскую, зажал его в тисках Bulloxon и начал пилить.
Усилие по распиливанию стало намного труднее, так как вес пилы заставлял эти гигантские зубы врезаться слишком глубоко. Я мог заставить его работать, и вибрации сотрясали скамейку повсюду, сотрясали предметы со скамейки и вообще создавали беспорядок. Не говоря уже о том, что усилия довольно быстро измотают меня. Разрезы были прямыми, параллельными и выглядели хорошо, но прогресс был неустойчивым.
Клинок был сильно насажен на зубья, он мог позволить себе потерять часть. Чтобы сделать пилу более гладкой, я снял лезвия и снял часть набора с зубьев, зажав их в своих металлических тисках.
Потом я их заточил алмазным кругом на своем токарном станке (обычный напильник вроде их не трогал). Пила все еще была слишком агрессивной, чтобы ее можно было эффективно использовать. Ошибка №2: Лезвие слишком агрессивно. Успех №1: Параллельные лезвия не соединились, как я и боялся.
Так что часть этой концепции сработала, мне просто нужны были менее агрессивные лезвия.
У меня было старое лезвие Wood Slicer диаметром 1/2 дюйма (вверху), с большим количеством зубьев и менее агрессивное. Так что я разрезал его и просверлил, больше как доказательство концепции, чем готовый продукт. Я был почти уверен, что лезвие 1/2″ будет блуждать, но я хотел проверить концепцию, чтобы увидеть, улучшит ли использование пилы большее количество зубьев на дюйм.
Вот новая пила с дисками 1/2″.
Лезвия режут намного лучше. Действие было более плавным и с гораздо меньшими усилиями. Единственным недостатком, как вы можете видеть выше, является то, что примерно через дюйм пропила лезвия начали расходиться. Они начали расходиться, они, вероятно, будут продолжать расходиться, пока один из них не сломается, поэтому я перестал резать. Ошибка № 3: 1/2″ лезвия слишком сильно блуждают. Успех №2: Больше зубьев сделало пилу гладкой и довольно эффективной.
Итак, я знаю, что мне делать. Мне нужно найти лезвие глубиной 2 дюйма, но с большим количеством зубьев на дюйм. К сожалению, sawblade.com не может помочь с этим, потому что это единственная конфигурация 2-дюймового диска, которая у них есть. Чтобы получить больше зубьев на дюйм, мне пришлось бы перейти на 1-дюймовое лезвие.
Варианты дисковых пил My Gang:
- Закажите пару дисков Roubo в Blackburn Tools.
- Bad Axe Tool Works — оказалось, что их лезвие слишком короткое.
- Другой вариант полотна ленточной пилы ??
- Перережьте зубья на 2-дюймовых лезвиях, которые у меня есть, или дополнительно измените существующие зубья, чтобы сделать их менее агрессивными.
Я буду держать вас в курсе моих успехов… или неудач.
BM 80/100 Super 1000 Многопильный станок с закрытой рамой из Италии
Главная Продукция Машины Заводские станки Станки для резки каменных блоков Многопильный станок с закрытой рамой
BM
Италия
r.l.”> BM Officine Meccaniche S.r.l. Eatablished : 30 декабря 1966
Основной продукт:
Многопильные станки, многопильные станки для распиливания мрамора, станки для проволочной пилы |
Просмотреть профиль компании
Вам также может понравиться
HLKJ-80/100 Многопильный станок для многодисковой алмазной пилы
Многопильный станок по мрамору ANY-800, многопильный станок с закрытой рамой
Рамная пила KJ80
Многопильные станки для резки мраморных и гранитных блоков
SFERA – пила для станка для резки мраморных блоков
Многопильный станок Breton для мрамора Hf200
- Обзор
Функции механизмов
Многопильный станок с закрытой рамой может резать мраморные плиты различной толщины. Многопильный станок с закрытой рамой предназначен для установки от 80 до 100 алмазных дисков. Закрытая конструкция означает, что рама держателя лезвия не перемещается вверх и вниз, вертикальное движение блока обеспечивается 4 червячными винтами, соединенными с тележкой блока.
Прямолинейное движение задается 4-мя шарнирными прямолинейными направляющими, прикрепленными к замкнутой рамной конструкции. Эти прямолинейные шарнирные направляющие значительно снижают затраты на техническое обслуживание, поскольку они не требуют замены, как традиционные направляющие скольжения, которые подвержены постоянному износу. Лучшее решение для более высокой скорости, большей точности и прецизионности — это такое решение, при котором шатуны перемещаются вместе с лопастями горизонтально только по одной оси. Это означает отсутствие рассеивания механической тяги в других направлениях. Блок устойчив при фиксации на поднимающейся вверх платформе. Платформа перемещается по 2 плоским и 2 призматическим вертикальным направляющим. Эти плоские и призматические направляющие предотвращают любое отклонение или наклон от вертикальной оси. Тележки въезжают сбоку и спереди. Модели 80 и 100 имеют линейный ход диска 800 мм или 1000 мм, более длинный ход гарантирует большую производительность
Технические характеристики
Высота цементного основания | мм | 3300 | 3300 | 3300 |
Масса рамы | тонн | 55 | 55 | 57 |
Полезная высота среза | мм | 2000 | 2000 | 2000 |
Число циклов в минуту/скорость маховика | об/мин | 80-82 | 80-82 | 80-82 |
Длина лезвий | мм | 4600 | 4600 | 4600 |
Удары лезвием | мм | 1000 | 1000 | 1000 |
Макс.  |
