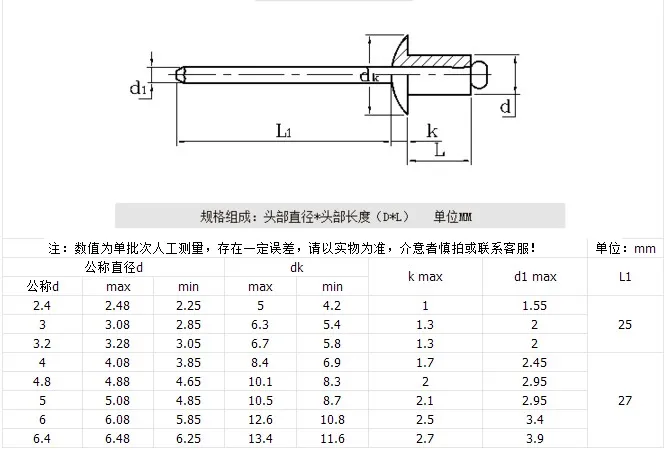

Размеры заклепок для ручного заклепочника: Размеры вытяжных заклепок – от чего будет зависеть выбор? + видео

Заклепка вытяжная 3,2х12 алюминий/сталь

Артикул: 104005306

• Характеристики

Основные размеры

Диаметр заклепки (d)

3.2 мм

Длина заклепки (l)

12 мм

Диаметр головки (h)

6.5 мм

Высота головки (k)

0.8 мм

Параметры установки

Тип отверстия

сквозной

Диаметр отверстия (d_n)

3.4 мм

Минимальная толщина пакета (g_min)

7 мм

Максимальная толщина пакета (g_max)

9 мм

Эксплуатационные характеристики

Нагрузка на вырыв

0.98 кН

Нагрузка на срез

0. 76 кН

Общая информация

Тип корпуса

открытый

Форма головки

стандартная (выпускная)

Материал корпуса заклепки

алюминий

Материал сердечника заклепки

сталь

Производитель

Тайвань

Стандарт

DIN 7337 Type A, ISO 15977, ГОСТ Р ИСО 15977-2017

Применение

металл

Другие размеры:

• 2,4х10 Al/St
• 2,4х12 Al/St
• 3х6 Al/St
• 3х8 Al/St
• 3х10 Al/St
• 3х12 Al/St
• 3х14 Al/St
• 3х16 Al/St
• 3х18 Al/St
• 3,2х6 Al/St
• 3,2х8 Al/St
• 3,2х10 Al/St
• 3,2х16 Al/St
• 3,2х14 Al/St
• 3,2х18 Al/St
• 3,2х20 Al/St
• 3,2х21 Al/St
• 4х6 Al/St
• 4х8 Al/St
• 4х10 Al/St
• 4х12 Al/St
• 4х14 Al/St
• 4х16 Al/St
• 4х18 Al/St
• 4х20 Al/St
• 4х22 Al/St
• 4х25 Al/St
• 4,8х6 Al/St
• 4,8х8 Al/St
• 4,8х10 Al/St
• 4,8х12 Al/Stac
• 4,8х14 Al/St
• 4,8х16 Al/St
• 4,8х18 Al/St
• 4,8х20 Al/St
• 4,8х22 Al/St
• 4,8х24 Al/St
• 4,8х25 Al/St
• 4,8х35 Al/St
• 4,8х40 Al/St
• 5х6 Al/St
• 5х8 Al/St
• 5х10 Al/St
• 5х12 Al/St
• 5х14 Al/St
• 5х25 Al/St
• 5х30 Al/St
• 6х8 Al/St
• 6х10 Al/St
• 6х12 Al/St
• 6х16 Al/St
• 6,4х16 Al/St

0,73 за штуку (1000 штук в упаковке)

x 1000 шт = 734,00

Наличие на складе в Санкт-Петербурге

в наличии

3 упаковки

завтра, 07. 04.2023

более 54 упаковок

Как пользоваться клепальником ручным

Ручной заклёпочник — простой инструмент, который используется в работе с листовыми материалами. Существует два основных типа клепальников — вытяжной и резьбовой. Первый используется для неразрывного соединения двух (или более) листовых материалов. Второй — для создания в тонком листовом материале прочного резьбового соединения. Подробно рассмотрим устройство заклёпочников и особенности их использования.

Устройство заклёпочников с ручным приводом

Общее для всех типов ручных клепальников — устройство рабочей головки. Механизм заклёпочника состоит из корпуса цанги в состав которого входит: зажимные губки с насечками (у профессиональных инструментов они изготовлены из твердого сплава), зажимная втулка, пружина и резьбовая крышка. Сверху цанга закрывается крышкой, в которую вкручиваются съемные насадки. Как правило, в комплект заклёпочника входит несколько различных насадок для заклёпок разного диаметра и гаечный ключ для их установки.

Одноручные (стандартные)

Инструмент Г-образной формы, где рабочей является только одна рукоятка. Позволяет работать с вытяжными заклёпками диаметром до 4,8 мм и резьбовыми до размера М6.

Опционально может оснащаться поворотной головкой с возможностью вращения на 360 градусов, что позволяет производить монтаж заклёпок даже в ограниченном пространстве.

Двуручные

Инструмент V-образной формы, где усилие сжатия обеспечивают обе рукоятки. Увеличенная длина рукояток дает больший рычаг, и, как следствие, дополнительное усилие. Такой инструмент позволяет монтировать резьбовые клёпки размером до М12 и вытяжные диаметром до 6,4 мм.

Кулисный

Он же “гармошка” или “жабка”. Инструмент с многорычажным механизмом, позволяющий оператору приложить меньшее усилие и работать одной рукой. При этом вытяжное усилие «на выходе» сопоставимо с двуручной моделью. Предназначен для вытяжных заклёпок диаметром до 6,4 мм.

Как пользоваться заклёпочником

Вытяжные

Вытяжной заклёпочник пригодится в случае, когда нужно соединить два (или более) листа материала. Воздействие механизма приводит к сминанию клёпки с обратной стороны посредством вытягивания шпильки наружу.
Технология вытяжных заклёпочников позволяет устанавливать заклёпки «вслепую», то есть, находясь с одной стороны рабочей поверхности.
Для того, чтобы заклепать необходимые детали, требуется просверлить в них отверстия. Диаметр отверстий должен быть больше диаметра рабочей части заклёпки примерно на 1 мм.

Порядок установки вытяжных заклепок:

1. Подбирается рабочая насадка под нужный диаметр заклёпки.
2. Металлический цилиндр заклёпки вставляется в отверстие соединяемых деталей.
3. Заклёпочник упирается в буртик заклёпки и крепко захватывает губками пуансон.
4. Оператор прилагает усилие на рукоятки инструмента.
5. Цилиндр протягивается сквозь тело заклёпки, формируя тем самым надёжное соединение. При достижении определенного тягового усилия, стержень обламывается.

Основные размеры клёпок для таких заклёпочников: 2,4; 3,2; 4; 4,8 и 6,4 мм. Когда мы говорим о размерах вытяжных заклёпок, речь идет о размере рабочей части, а не о размере хвостовика.
ВАЖНО! Некоторые производители указывают максимальный диаметр вытяжной заклёпки 6,4 мм при том, что модель явно относится к категории бюджетных. Но верно это лишь отчасти. Диаметр 6,4 мм является максимальным для алюминиевых заклёпок, а диаметр «нержавейки» по факту не превышает 4,8 или даже 4 мм.

Резьбовые

Монтаж таких клёпок занимает больше времени, чем монтаж вытяжных, но данный тип заклёпочников незаменим там, где в листовом материале необходимо сделать резьбовое отверстие. Нарезание резьбы стандартным методом (с помощью метчика) в данном случае неприменимо. Листовой материал слишком тонкий, чтобы обеспечить необходимую прочность резьбы: нарезать удастся максимум пару витков, и такую резьбу сорвет при первом же серьезном усилии.

Часть с внутренней резьбой при применений резьбовой заклёпки обладает достаточной прочностью, но является неразборной, как в классическом соединении «гайка-болт».

Установка резьбовых заклёпок:

1. Подбирается рабочая насадка с требуемой резьбой.
2. На насадку накручивается резьбовая гайка-заклёпка. Важно, чтобы она была накручена полностью, без свободных витков резьбы.
3. Металлический цилиндр заклёпки вставляется в отверстие соединяемых деталей.
4. Механизм, втягивая резьбовую шпильку, сминает заклёпку на материале.
5. Резьбовая насадка выкручивается вручную.

У резьбовых заклёпок основная характеристика — размер метрической резьбы. Основные размеры: М3, М4, М5, М6, М8, М10, М12. Самым распространенным — является М6.

Также встречаются комбинированные заклёпочники, поставляемые в комплекте вытяжными и резьбовыми насадками: одно- и двуручные. Кулисные модели, из-за особенностей конструкции бывают только вытяжными.

Расстояние между заклёпками

Не проблема, но довольно часто задаваемый вопрос. Ответ: расстояние между двумя ближайшими клёпками должно составлять не менее трех диаметров. Пример — минимальное расстояние между центрами заклёпок диаметром 4,8 мм равно 14,4 мм.

Подробный обзор на основные виды ручных заклёпочников можно посмотреть здесь:

---

Проблемы при клёпке

Заклёпочник не захватывает заклёпку

Основных причины две. Первая — в механизме остался «хвостик» старой заклёпки. При усилии он мог погнуться и просто застрять внутри. Разберите механизм и извлеките застрявшую деталь. Вторая — повреждены зажимные губки с насечками. Как мы писали выше — у качественного инструмента данные губки твердосплавные и повредить их практически невозможно. Если поломка произошла в бюджетном инструменте, извлеките губки и слегка отшлифуйте смыкаемые поверхности. Неровности исчезнут и шпилька снова будет плотно обхватываться.

Заклёпочник не откусывает стержень

Причины, скорее всего, не в инструменте.

1. При работе по слишком мягким материалам (пластик, алюминий и т.п.) может не обеспечиваться достаточное сопротивление материала. Выручить может заклёпка меньшего диаметра или алюминиевая вместо стальной. На крайний случай — прокладка из более твердого материала, если толщина позволяет.
2. Неправильно подобран диаметр сверла. Таблицу с рекомендуемыми параметрами мы прикрепим в конце этого материала.
3. Неправильно подобрана длина заклёпки относительно толщины материала. Верная информация также есть в таблице ниже.
4. Бракованная заклёпка. Совет один — взять другую.

Длина фланца заклёпки, L	Диаметр фланца заклёпки, D	Диаметр отверстия, H	Суммарная толщина скрепляемых материалов, M
3,8 мм 5,1 мм 7,4 мм	2,4 мм 3/32″	2,5 мм	0,5 – 1,3 мм 1,3 – 1,8 мм 1,8 – 1,3 мм
4,3 мм 5,9 мм 7,5 мм 9,0 мм 10,5 мм 12,5 мм	3,2 мм 1/8″	3,3 мм	0,5 – 1,6 мм 1,5 – 3,2 мм 3,2 – 4,7 мм 4,7 – 6,3 мм 6,3 – 7,9 мм 7,9 – 9,5 мм
6,4 мм 9,6 мм 12,8 мм 15,9 мм	4,0 мм 5/32″	4,1 мм	0,5 – 3,2 мм 3,2 – 6,3 мм 6,3 – 9,5 мм 9,5 – 12,7 мм
7,0 мм 10,2 мм 13,4 мм 16,5 мм 19,7 мм	4,8 мм 3/16″	4,9 мм	0,5 – 3,2 мм 3,2 – 6,3 мм 6,3 – 9,5 мм 9,5 – 12,7 мм 12,7 – 15,8 мм
