Как разобрать и смазать сверлильный патрон
Обычный кулачковый патрон под ключ на дрелях и шуруповертах после продолжительного использования часто начинает заклинивать. Становится сложнее затягивать и отпускать сверло, что вызвано коррозией внутреннего зажимного механизма и его последующей деформацией. Уберечь от такого или даже вернуть жизнь старому патрону, можно смазав его изнутри.
Материалы и инструменты:
- крестовая отвертка;
- молоток;
- солидол или другая густая смазка.
Разборка и смазка патрона
Сначала нужно снять патрон с дрели или со сверлильного станка. Его кулачки разводятся, после чего между ними вставляется крестовая отвертка.
Патрон удерживается винтом с левой резьбой. Чтобы его снять, нужно вращать инструмент по часовой стрелке. Иногда встречаются винты со шлицами под звездочку, поэтому потребуется соответствующая отвертка.
Сняв винт нужно выкрутить сам патрон из вала дрели. Это делается уже против часовой стрелки. Если дрель используется давно, то выкручивать руками не так просто. Придется зафиксировать вал. Зачастую на патроне имеется фаска под рожковый ключ, что облегчит процесс съема. Если ее нет, то срывать лучше зажимая патрон трубным ключом.

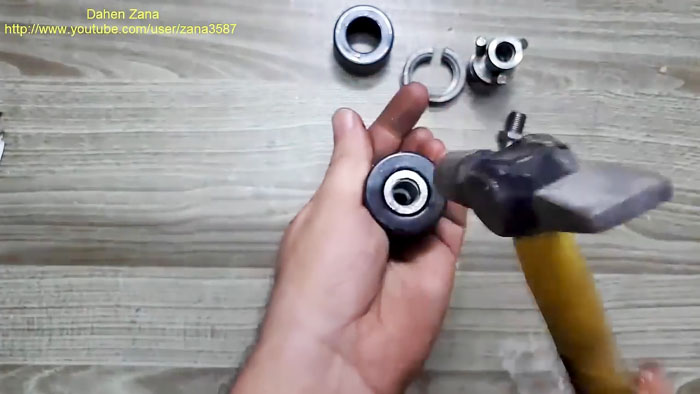

После снятия патрона его нужно развернуть кулачками вниз и ударить небольшим молотком по центру тыльной части. Это делается на весу. Рукой нужно сжать внешнюю обойму патрона и прицельно наносить удары бойком. Упереть его снизу не получится, поскольку обойма не имеет выступающего торца. Если внутренности патрона заржавели и не выходят, стоит сначала применить проникающую смазку типа WD-40.
В результате из обоймы должен выйти зажимной механизм, состоящий из основания, 3-х съемных кулачков и разрезанной пополам гайки со шлицами под спецключ.
Для удобства смазки двухсоставная гайка откладывается в сторону.
Солидол наносится только на шлицы кулачков.
Далее половинки гайки устанавливаются на место, и механизм возвращается в обойму. Чтобы его собрать до конца, нужно ударять молотком уже по обойме, пока она не сядет. Это тоже лучше делать на весу.
Смазанный и собранный патрон накручивается по часовой стрелки на вал дрели, после чего завинчивается фиксирующий винт.
Бывает, что во время демонтажа шлицы винта стерлись, тогда его лучше заменить или ножовкой по металлу нарезать на нем новую насечку. Если смазка патрона проводится с самого начала после покупки дрели, то он разбирается очень легко и служит гораздо дольше, поэтому эту процедуру лучше не откладывать.
Смотрите видео
Читайте также: Как правильно выбрать электрическую дрель-шуруповерт
Тем не менее данная задача является выполнимой. Патрон с дрели вполне можно снять и разобрать самостоятельно. В первую очередь здесь стоит определиться с особенностями конструкции вашего инструмента – об этом мы поговорим чуть ниже. Также нужно знать и последовательность работ. Ну а если говорить в целом, то здесь нет ничего сложного.
Как правильно разобрать патрон от дрели
В первую очередь следует рассмотреть вышеупомянутые конструктивные особенности данного узла. В настоящее время на подавляющем большинстве бытовых электродрелей стоит кулачковый патрон. Он надежно фиксирует сверло, не позволяя насадке «гулять» во время выполнения работы. Кулачки можно сдвигать или раздвигать с помощью цилиндра, вращающегося по конусной поверхности. В зависимости от способа приведения его в действие, выделяют следующие типы патронов:
- быстрозажимной;
- зубчато-венцовый.
В первом случае для фиксации сверла не требуется дополнительного инструмента. Данная операция осуществляется вручную, зажатием нужной части патрона. Зубчато-венцовой тип предусматривает использование специального ключа. Этот инструмент поставляется в комплекте с изделием. Кроме того, следует также отметить, что бывают разные конструкции установки патрона на основной вал дрели. Здесь существует 2 типа – конусный и резьбовой. При снятии патрона нужно обязательно разобраться с данным моментом, ведь здесь есть своя специфика.
Читайте также: Как правильно вставить сверло в дрель
Большинство производителей сегодня используют резьбовой тип фиксации. Патрон здесь удерживается фиксирующим винтом. Для того чтобы его открутить, вам понадобится крестовая отвертка или ключи – шестигранник либо звездочка. Откручивать винт следует достаточно осторожно, чтобы не слизать шлицы. Спешка и чрезмерные усилия здесь совершенно ни к чему. В некоторых моделях винт вообще может отсутствовать. Здесь патрон попросту скручивается с вала с помощью тонкого рожкового ключа.
Для конусных конструкций требуется специальный съемник. Он, как правило, идет в комплекте с дрелью. Впрочем, при отсутствии такового расстраиваться не стоит, ведь патрон вполне можно снять, воспользовавшись клином. Для этого нужно просто подобрать подходящий по форме и размеру металлический штырь. Чтобы снять патрон, следует аккуратно подбивать клином с разных сторон. В итоге вам удастся разъединить конусные поверхности.
Читайте также: Как выбрать аккумуляторный перфоратор
Однако снять патрон – это только лишь половина дела. Нам ведь нужно его еще и разобрать. Здесь уже имеет значение конструктивная особенность данного узла. Для начала давайте рассмотрим, как разобрать зубчато-венцовый патрон. Здесь можно воспользоваться, например, перфоратором – это наиболее простой вариант. Итак, в первую очередь разводим кулачки в патроне – они должны полностью утопиться в корпусе. Далее закрепляем в перфораторе металлическую вставку с тупым
Далее нам нужно еще немного времени на подготовительную работу. Патрон следует упереть в какую-то массивную поверхность – пол, стол, верста и так далее. Здесь рекомендуется подставить амортизирующую прокладку, например, кусок резины. Теперь запускаем перфоратор, и через несколько секунд вы собьете регулировочную муфту патрона. После этого можно приступать к извлечению из корпуса кулачков. Здесь рекомендуется сделать специальные пометки. Благодаря им удастся вернуть кулачки при сборке на свои места. Следует отметить, что некоторые детали могут разлететься в разные стороны при попытке сбить обойму. В первую очередь это касается кольца с зубчиками – у многих дрелей оно состоит из двух половинок. Поэтому нужно быть готовым потом собирать воедино разлетевшиеся составляющие.
Однако перфоратор есть далеко не у каждого. При отсутствии данного инструмента можно воспользоваться другим способом. Ведь зубчато-венцовый патрон разбирается и с помощью молотка. Для этого данный узел следует сперва закрепить в тисках, причем таким образом, чтобы в губы упиралась регулировочная муфта. Последнюю разогреваем паяльной лампой или строительным феном. Далее ставим сверху на патрон пластину из какого-то мягкого метала – она будет выполнять роль амортизатора. После этого берем в руки молоток и выбиваем корпус патрона из регулировочной муфты. Делать это нужно достаточно аккуратно. Сильные удары могут повредить патрон. Поэтому здесь лучше не торопиться.
Теперь давайте рассмотрим, как можно разобрать быстрозажимной патрон. Следует особо подчеркнуть, что его конструкция более сложная, нежели у зубчато-венцового. Соответственно, полностью разбирать такой патрон не рекомендуется. Ну а в самой работе нет ничего особо сложного. Первым делом берем в руки отвертку, после чего ею поддеваем муфту, двигаясь по кругу. Действовать здесь нужно очень аккуратно, чтобы не повредить довольно нежную пластмассу. Сдвинув муфту с места, снимаем ее руками. После этого разводим кулачки и вставляем в патрон какой-то металлический стержень. Здесь вполне можно воспользоваться, например, болтом подходящей длины. Далее наносим по нему удары молотком. Ваша задача заключается в том, чтобы в итоге выбить корпус патрона из второй части муфты.
По сути, это вся работа. Дальнейшую разборку быстрозажимного патрона проводить не рекомендуется. Описанные выше действия позволяют открыть все места, которые можно смазать, ну а большего здесь и не требуется. Такие патроны не подлежат ремонту, и в случае поломок их просто меняют на новые. А для периодической смазки вполне достаточно и такой частичной разборки. Как видим, здесь действительно нет ничего сложного. Справиться с такой задачей может даже начинающий мастер. Главное – не спешить и не прилагать чрезмерных усилий.
|
В настоящий момент усиленно занимаюсь ремонтно – хозяйственными работами по дому. Сверлить приходится много. Пользоваться одной электродрелью более чем затруднительно ибо постоянно приходиться производить смену свёрл. Поэтому в работе было постоянно две электрических дрели и коловорот для деликатного рассверливания отверстий на большие диаметры. И вот решил для раззенковки отверстий добавить к этому арсеналу ещё и ручную дрель, пусть она и старенькая, но рабочая. Вот только патрон нужно привести в порядок – тяжело вращается, и биение имеет изрядное.
Итак, патрон необходимо разобрать. Посмотрел что предлагает в таких случаях виртуальное пространство интернета – всё очень наглядно но несколько усложнено, ибо например, предлагается выполнять операцию разборки при помощи электроперфоратора. А если просто взять в руки патрон и использовать для разборки молоток и металлический боёк? ВидеоПоверьте, что успешная разборка гарантирована, в конце концов, всегда, а повреждения узлов патрона исключены. Удобный металлический боёк имеет цилиндрическую форму с плоскими торцами диаметром соответствующим наибольшему диаметру сверла для этого патрона. Молоток 150 — 200 гр.
Имеем корпус патрона, три кулачка с резьбой, обойму и две половинки которые знаю как «сухарь». Теперь всё отскоблить от ржавчины, промыть керосином, насухо протереть и напильником убрать все заусенцы и примятости.
Это кулачки, именно они удерживают сверло при работе. Должны быть совершенно одинаковы и по форме и по размерам, ну как братья – близнецы. А на фото этого не наблюдается.
Использовал небольшое электроточило, подключённое к регулятору оборотов, только так можно попытаться что-то сделать. Причём не спеша.
И насколько это возможно «на глаз», довёл кулачки до, возможной в таких случаях, одинаковости. Лишнего не стачивать – будут болтаться по месту установки.
Сборка в обратном порядке. Так как всё уже обработано напильником патрон собирается гораздо легче чем разбирается. Смазку производить пока не нужно.
Так как для окончания ремонта в патрон вставляется круглый напильник, кулачки слегка поджимаются к нему и напильник при помощи пассатижей несколько раз проворачивается в кулачках. Здесь главное не перестараться, а то кулачки могут непоправимо прийти в негодность.
В итоге заострённые внутренние кромки приобретают полную однородность, а образовавшиеся поперечные пропилы помогают лучше удерживать сверло. А вот теперь самое время капнуть несколько капель густого масла внутрь патрона. Теперь сверлильный патрон легко вращается даже от руки, биение есть, но оно приемлемое, не такое как было. Выходом из затруднительной ситуации поделился Babay, г. Барнаул. Форум Обсудить статью РАЗБОРКА И РЕМОНТ СВЕРЛИЛЬНОГО ПАТРОНА |
Патрон готов к использованию.
Домашние мастера наиболее часто используют патроны для электродрелей двух видов: ключевые и быстрозажимные. Патрон является одним из главных узлов механизма дрели. Через него вращательное движение передается к рабочему инструменту от электромотора. А также зажим фиксирует сверло так, чтобы в процессе сверления обеспечивалась максимальная точность и надежное крепление и была возможна быстрая замена патрона на дрели.
В процессе длительного использования инструмент может давать сбой. Поэтому уметь с дрели снять патрон и поменять его нужно ещё перед началом работы. С такими знаниями даже новичок не растеряется. Если внезапно возникнут проблемы с быстрозажимным патроном, он сумеет открутить его и заменить.
Основные виды зажимов
Есть два главных типа зажимов для дрели:
- Зубчато-венцовый. Хвостовик зажимается специальным ключом.
- Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.
Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.
Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.
К серьёзным недостаткам БЗП относятся:
- Быстрый износ его элементов.
- Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.
А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.
Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.
Зубчато-венцовый
Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:
- Цилиндрический корпус.
- Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
- Цанга или кулачковый механизм во внутренней части корпуса.
Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.
Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:
- фрез;
- свёрл;
- метчиков с хвостовиками малого диаметра.
Способ разобрать патрон
Зажим с резьбовым соединением снимается с учетом левой резьбы.
Резьбовой элемент расположен во внутренней части устройства, в связи с чем сначала максимально раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обычной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без подготовительных работ, описанных выше.
Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в дальнейшем. Для восстановления надёжности соединения, рекомендуется сделать следующее:
- вставить в головку винта зажима крестовую отвёртку;
- молотком легонько углубить в резьбовое отверстие винт.
Эти действия не приведут к повреждению крепежного узла дрели и позволят зафиксировать на ней зажимное устройство точнее и надежнее.
Замена резьбового патрона может выполняться с помощью ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и посмотреть соответствующее видео.
Для замены износившегося патрона с дрели снимается старое зажимное устройство и устанавливается новое. И на обычную, и на мини-дрель устанавливаются патроны с резьбой и конусным соединением.
При замене на дрелях с резьбой, важно учитывать маркировку, имеющую такой вид:
- 1,5−13 М 12×1,25;
- 1,5−13 ½ — 20 UNF.
Интервал 1,5−13 говорит о минимальном и максимальном диаметрах режущего инструмента. У нового зажимного устройства должна быть идентичная прежней маркировка.
Конусное соединение
В случае с конусным патроном замена производится проще. На устройствах этого типа может быть такая маркировка: В 10; В 12; В 16; В 18.
Комплект дрели включает специальное приспособление для съёма патронов, однако, опытные мастера просто переворачивают дрель вниз сверлом, закрепляют его и, нанося равномерные удары молотком по тыльной стороне, выбивают с вала.
После демонтажа конусные поверхности отшлифовываются наждачным полотном. Если на поверхности имеются задиры, то они удаляются напильником. Новый патрон на место устанавливается ударами киянки, плотно садясь на место соединения.
Чтобы удалить сверло или другую насадку, которую заклинило в патроне, требуются навыки и опыт в обращении со слесарными инструментами. Если зажим вышел из строя, его заменяют.
Если интересует, как снять патрон с дрели Интерскол, прочтите нижеследующую информацию. Зажим на дюймовой правой резьбе, но благодаря реверсу есть возможность фиксации внутри изделия винтом с левой резьбой. Кулачки разводятся, вставляется крестовая отвёртка, отвинчивается винт с левой резьбой. Поскольку они затягиваются сильно, возможны проблемы. Не сорвите шлицы! Потом попытайтесь отвернуть газовым ключом, но с переключением редуктора на низкие обороты.
Проблемы с зажимным механизмом
Перед началом работы изучите инструкцию по работе с инструментом. Это поможет избежать многих проблем. Помните, что дрель не используется для фрезерования, так как зажим не выдерживает такой боковой нагрузки. Правильно выберите сверло, обратите внимание на его заточку, разметьте центр сверления (с помощью керна).
Иногда при демонтаже зажим заклинивает. Если так, устройство разбирается и производится полная его чистка и смазка. Особенно часто подобное случается после сверления отверстий на потолке, так как сор сыплется внутрь зажима. Если зажим слетает, увеличьте в конусном соединении натяжение. Для этого узел нагревается до 110º в духовке, а затем устанавливается на холодное посадочное место. Возможно и биение, возникающее вследствие неравномерного разрушения кулачков или изношенности конусного основания. Здесь нужна замена элементов.
При разборке зажима учитывайте его тип. После выполнения положенных процедур сборку произведите в обратной последовательности.
Разборка сверлильного патрона – фото, видео
Сверлильный патрон является прочным и надежным элементом оснастки станка или ручного электроинструмента, но, как и любое стальное изделие, подвержено коррозии. Кроме того, проникающая внутрь пыль затрудняет работу механизма. Для решения проблемы необходимо снять и разобрать патрон для чистки и смазки его деталей. Это вполне можно сделать своими руками при наличии простых инструментов и приспособлений.
Демонтаж патрона
Порядок демонтажа зависит от способа фиксации патрона на валу электродрели или станка. Существует два вида крепления – резьба и конус Морзе. Резьбовой крепление применяется в ручных инструментах, патрон навинчивается на вал и фиксируется стопорным винтом. Следует учесть, что резьба на винте является левосторонней и раскручивать необходимо по часовой стрелке. В маркировке патронов присутствует обозначение резьбы, например М13 для метрической или UNF-1/2 для дюймовой.
Конус Морзе чаще всего применяется на сверлильных станках, но нередко данный тип фиксации применяется и в ручном инструменте. Определить его можно по маркировке патрона – литера В и максимальный диаметр сверла, например В12.
Чтобы снять резьбовой патрон в первую очередь максимально раздвиньте лепестковые фиксаторы патрона для доступа к стопорному винту с левосторонней резьбой.
Дальнейшие действия:
- Подготовьте рожковый ключ под размер гайки на валу дрели.
- Зафиксировав гайку, открутите винт по часовой стрелке. При необходимости зафиксируйте патрон в тисках и нанесите несколько ударов по винту через стальной стержень. Это облегчит вращение винта.
- Далее открутите патрон по часовой стрелке. При необходимости приложения больших усилий используйте шестигранный ключ.
- В крайнем случае, зажмите патрон в тисках как указано на рисунке ниже, зафиксируйте в головке вороток и нанесите по нём удары.
После очистки и смазки патрон устанавливается в обратной последовательности. При установке стопорного винта нанесите немного краски на резьбу.
Для станков и дрелей с конусом Морзе существуют специальные съёмники. Старые модели можно разобрать, подбивая клин с разных сторон или путем легких ударов по торцу. Для облегчения процесса, на несколько часов можно смазать вал керосином или проникающей смазкой.
Порядок разборки ключевого патрона
По способу фиксации сверлильные патроны подразделяются на ключевые и быстрозажимные. Для разборки ключевого патрона можно использовать перфоратор или произвести распрессовку молотком.
При перфораторной распрессовке элементов необходимо:
- Максимально развести кулачки.
- Зафиксировать в перфораторе стальную вставку диаметром меньше чем резьбовое шпиндельное соединение патрона.
- Упереть патрон в пол, стену, верстак или другую поверхность через прокладку (например, кусок резины).
- Включить перфоратор и выпрессовать регулировочную муфту.
- Извлечь кулачки из корпуса, предварительно пометив их расположение. Последнее необходимо для того, чтобы избежать нарушения центровки сверла.
Сборка производится в обратном порядке. Корпус в рукав запрессовывается молотком через пластину из мягкого металла.
Для разборки патрона с помощью молотка понадобятся тиски и строительный фен. Кулачки патрона разводятся в максимальное положение, сам он устанавливается на губки тисков регулировочной муфтой с таким расчетом, чтобы его корпус мог беспрепятственно скользить вниз. Далее регулировочную муфту необходимо разогреть строительным феном и выбить корпус молотком через наставку из мягкого металла.
Особенности разборки быстрозажимного патрона
Специфика конструкция быстрозажимных патронов не позволяет произвести их полную разборку. Для смазки устройства необходимо выполнить следующее:
- Аккуратно поддеть отверткой муфту по кругу.
- Снять муфту руками.
- Максимально развести кулачки.
- Вставить в патрон стальной стержень и ударом выбить корпус из пластиковой муфты.
После этого разборку необходимо остановить, иначе обратная сборка будет невозможна. Снятия обеих частей муфты вполне достаточно для доступа смазочного материала внутрь устройства.
Для сборки необходимо установить верхнюю часть муфты, забить молотком торцевую стопорную шайбу (через деревянную дощечку) и установить руками нижнюю часть муфты. После этого патрон полностью готов к эксплуатации.
РАЗБОРКА И РЕМОНТ СВЕРЛИЛЬНОГО ПАТРОНА
В настоящий момент усиленно занимаюсь ремонтно – хозяйственными работами по дому. Сверлить приходится много. Пользоваться одной электродрелью более чем затруднительно ибо постоянно приходиться производить смену свёрл. Поэтому в работе было постоянно две электрических дрели и коловорот для деликатного рассверливания отверстий на большие диаметры. И вот решил для раззенковки отверстий добавить к этому арсеналу ещё и ручную дрель, пусть она и старенькая, но рабочая. Вот только патрон нужно привести в порядок – тяжело вращается, и биение имеет изрядное.
Итак, патрон необходимо разобрать. Посмотрел что предлагает в таких случаях виртуальное пространство интернета – всё очень наглядно но несколько усложнено, ибо например, предлагается выполнять операцию разборки при помощи электроперфоратора. А если просто взять в руки патрон и использовать для разборки молоток и металлический боёк?
Видео
Поверьте, что успешная разборка гарантирована, в конце концов, всегда, а повреждения узлов патрона исключены. Удобный металлический боёк имеет цилиндрическую форму с плоскими торцами диаметром соответствующим наибольшему диаметру сверла для этого патрона. Молоток 150 – 200 гр.
Имеем корпус патрона, три кулачка с резьбой, обойму и две половинки которые знаю как «сухарь». Теперь всё отскоблить от ржавчины, промыть керосином, насухо протереть и напильником убрать все заусенцы и примятости.
Это кулачки, именно они удерживают сверло при работе. Должны быть совершенно одинаковы и по форме и по размерам, ну как братья – близнецы. А на фото этого не наблюдается.
Использовал небольшое электроточило, подключённое к регулятору оборотов, только так можно попытаться что-то сделать. Причём не спеша.
И насколько это возможно «на глаз», довёл кулачки до, возможной в таких случаях, одинаковости. Лишнего не стачивать – будут болтаться по месту установки.
Сборка в обратном порядке. Так как всё уже обработано напильником патрон собирается гораздо легче чем разбирается. Смазку производить пока не нужно.
Так как для окончания ремонта в патрон вставляется круглый напильник, кулачки слегка поджимаются к нему и напильник при помощи пассатижей несколько раз проворачивается в кулачках. Здесь главное не перестараться, а то кулачки могут непоправимо прийти в негодность.
В итоге заострённые внутренние кромки приобретают полную однородность, а образовавшиеся поперечные пропилы помогают лучше удерживать сверло. А вот теперь самое время капнуть несколько капель густого масла внутрь патрона. Теперь сверлильный патрон легко вращается даже от руки, биение есть, но оно приемлемое, не такое как было. Выходом из затруднительной ситуации поделился Babay, г. Барнаул.
Форум
Обсудить статью РАЗБОРКА И РЕМОНТ СВЕРЛИЛЬНОГО ПАТРОНА
Как правильно разобрать патрон дрели?
Дрель является одним из самых используемых инструментов в домашних условиях. Но иногда встает вопрос, как разобрать патрон дрели. При всей надежности инструмент иногда выходит из строя. Одной из причин может стать поломка патрона.
Схема устройства электродрели.
Конструкция патрона достаточно проста, и практически все дрели имеют схожие элементы. В то же время компактность расположения деталей и прочность крепления могут вызвать затруднения. Вопрос разборки инструмента часто становится достаточно актуальным.
Разновидности патронов
Беспружинный патрон для дрели.
Патрон – важный элемент в конструкции любого типа дрели – перфоратора или шуруповерта. Он обеспечивает прочное закрепление сверла и передачу ему вращательного движения от вала. Исходя из функциональных особенностей, можно выделить два основных узла – система крепления сверла и система крепления патрона к основному валу дрели.
По механизму закрепления сверла особо выделяется патрон кулачкового типа, используемый в большинстве дрелей. Его принцип действия основан на перемещении специальных металлических губок (кулачков), размещенных на конусе. Цилиндр, вращаясь по конусной поверхности, обеспечивает перемещение кулачков в поперечном направлении, сближая или раздвигая их. Соответственно, сверло, помещенное между кулачками, зажимается или освобождается, в зависимости от направления перемещения кулачков.
Патроны электродрели различаются по способу приведения в движение цилиндра (регулировочной гильзы) вокруг кулачков. Используется два варианта – ключевой (обычный) и быстрозажимный. Ключевой способ подразумевает наличие дополнительного зубчатого зацепления между элементами и реализуется с помощью специального ключа, который приводит в движение шестерню. Быстрозажимный вариант основан на обкатке гильзы поверх резьбовой поверхности, выполненной на кулачках. Вращение гильзы производится вручную.
Схема классического патрона дрели.
По способу крепления на валу инструмента патроны можно разделить на резьбовые и конусные. Резьбовые закручиваются на вал за счет резьбового соединения. Конусные используют принцип конусов Морзе, т.е. имеют торцевое отверстие конусной формы, на которое плотно вставляется конусный хвостовик вала.
Патрон электродрели кулачкового типа надежно фиксирует сверла с цилиндрическим хвостовиком разного диаметра в определенном диапазоне. Чаще всего выпускаются элементы с диапазоном устанавливаемых сверл 0,8-10 мм и 1,5-13 мм.
Вернуться к оглавлению
Из каких частей состоит патрон
Вся конструкция кулачкового патрона собирается на внутренней конусной втулке (вала) – основании. На поверхности основания размещены направляющие кольца для кулачков. Сами кулачки выполнены из металлических брусков и имеют на внешней поверхности резьбовую нарезку в виде поперечных канавок. В верхней части бруски срезаны на конус. Канавки на всех кулачках сделаны так, что при совмещении брусков канавки образуют единую резьбу.
Кулачки (в количестве трех или четырех штук) размещаются на конусной поверхности основания и пропускаются через направляющие кольца. Поверх основания с кулачками устанавливается регулировочная гильза, выполненная в виде цилиндра с внутренней резьбой, аналогичной резьбе на кулачках. С передней стороны патрона надеваются последовательно шайба и кольцевой подшипник. Окончательно вся конструкция закрепляется гайкой с зубьями с внешней стороны.
Распространенные виды патронов для дрелей.
С тыльной стороны в центре основания сделано отверстие для крепления на вал дрели. В зависимости от типа патрона, это отверстие имеет форму цилиндра с резьбой или форму конуса без резьбы. Отверстие – не сквозное. На поверхности, заглушающей торцевое отверстие, выполнено другое отверстие меньшего диаметра с левой резьбой для стопорного винта.
После сборки патрон представляет единое целое и работает следующим образом. Цилиндрическая гильза своей резьбой обкатывает резьбу кулачков, при этом она не имеет возможности продольного перемещения. Это перемещение вдоль поверхности основания вынужденно совершают кулачки. Так как основание имеет форму конуса, то кулачки, перемещаясь продольно, одновременно вынуждены сближаться в поперечном направлении.
В патронах ключевого типа устанавливается дополнительное стопорное кольцо с резьбовой накаткой на поверхности. По этой резьбе перемещается шестерня, полый вал которой выведен в гнездо на гильзе. Привод этой шестерни осуществляется вращением ключа. Шестерня, обкатывая кольцо, вращает регулировочную гильзу.
Вернуться к оглавлению
Установка и снятие патрона
Устройство быстрозажимного патрона.
Патрон устанавливается на основной вал электродрели отверстием на своем основании. Он или закручивается (резьбовой тип крепления), или плотно осаживается на конус (конусный тип крепления). Через отверстие в основании патрон фиксируется стопорным винтом с левой резьбой. Для этого губки полностью разводятся, а винт вертикально вставляется в свое отверстие и закручивается против часовой стрелки.
Те, кто разбирал патрон, знают, что вначале его надо снять с вала дрели. Съем производится следующим образом. Полностью разводятся губки. Крестовой отверткой откручивается стопорный винт, который находится внутри и внизу патрона между кулачками. Винт откручивается по часовой стрелке. Затем дрель фиксируется в неподвижном состоянии, и патрон выкручивается по часовой стрелке. Обычно после эксплуатации инструмента он прочно закрепляется на валу. Поэтому придется приложить усилие.
Схема устройства ударного механизма дрели.
Корпус дрели следует зажать в тиски, а патрон выкручивается с помощью газового ключа. Чтобы не повредить гильзу, между ключом и гильзой следует использовать прокладку. Если такого усилия окажется недостаточно, то можно использовать два ключа. Одним ключом прочно фиксируется вал электродрели, а вторым ключом вращается патрон.
Патрон с конусным креплением снимается намного проще. Дрель фиксируется неподвижно в вертикальном положении в направлении вниз. С тыльной части торцевая поверхность патрона вначале слегка обстукивается молотком по всей площади. Затем более сильными ударами в нескольких местах патрон сбивается с вала. Для равномерного распределения усилия можно на поверхность установить гаечный ключ и удары производить по нему.
Вернуться к оглавлению
Разборка патрона дрели
Схема устройства зажимного патрона.
Вопрос, как разобрать быстро патрон дрели, решается в следующем порядке. Элемент закрепляется в тиски, желательно, через прокладку из мягкого металла. Вначале откручивается верхняя гайка с зубчиками. Можно использовать газовый ключ, но это надо делать осторожно, чтобы не повредить гайку. Предварительно следует смазать маслом. Затем извлекается подшипник и шайба.
Патрон извлекается из тисков, и гильза вручную выкручивается с основания. Если гильзу заклинило, то разобрать патрон можно, только приложив усилие. Для этого он зажимается опять в тиски, но тыльной стороной вверх. Между основанием и гильзой наливается масло. С помощью газового ключа откручивается основание.
Если есть нижняя стопорная гайка или кольцо, то их предварительно надо снять.
Основание извлекается из гильзы. Кулачки извлекаются из направляющих колец и снимаются с конусной части основания. Вопрос разборки инструмента решен.
Вернуться к оглавлению
Снятие вала с патроном
Иногда возникает ситуация, когда снятие патрона с вала дрели сильно затруднено. В этом случае можно извлечь патрон вместе с валом. Для этого вначале раскрывается корпус инструмента. Разжимая хомут крепления, освобождают стопорное кольцо. Затем извлекаются шестерня и шпонка, с помощью которой шестерня закрепляется на валу. С вала снимаются последовательно стопорное кольцо, подшипник и пружина. Патрон вместе с валом извлекается из корпуса инструмента.
Вернуться к оглавлению
Неисправности патрона
После того как патрон разобран, следует внимательно осмотреть все детали. Ремонт легко произвести, если детали не повреждены, а заклинивание вызвано попаданием металлической стружки в смежные детали. В этом случае достаточно хорошо промыть все детали маслом или керосином. Для этого можно использовать мягкую кисточку. После очистки деталей можно произвести сборку в обратной последовательности, но вручную, без особых усилий.
Чаще всего неисправность вызвана износом или повреждением резьбовых и зубчатых поверхностей. Если эти повреждения небольшие и носят локальный характер, то можно попробовать их устранить шлифовкой надфилем или шлифовальной шкуркой. В случае когда шлифовка не помогает, патрон следует заменить полностью.
Вернуться к оглавлению
Необходимый инструмент
Если необходимо снять и разобрать патрон электродрели, то следует подготовить следующий инструмент:
- тиски;
- плоскогубцы;
- отвертка;
- молоток;
- киянка;
- зубило;
- надфиль;
- шкурка шлифовальная;
- кисточка;
- масленка;
- ключ газовый;
- ключ разводной;
- набор гаечных ключей;
- шило;
- напильник;
- штангенциркуль.
Вопрос разборки патрона решается по-разному. Иногда это сделать очень просто, а порой возникают осложнения. В любом случае разобрать патрон можно, и это делается своими руками.
B10 Инструмент для разборки патрона B12 для токарного станка, два когтя Lamar для разборки патрона B12
Уведомление о покупке перед покупкой мы предлагаем вам потратить несколько минут, чтобы прочитать их, спасибо.
Удаленный адрес
Продукт и общая стоимость доставки не включают стоимость доставки удаленного адреса, если ваш адрес находится в удаленном районе, и курьерская компания “DHL / Fedex” попросит вас доплатить 38 долларов США за плату за доставку удаленного адреса, мы поможет проверить ваш адрес почтовый индекс и название города перед отправкой и даст вам знать, мы надеемся, что вы можете понять.
вы можете проверить свой адрес по этой ссылке: http://raslist.dhl.com/jsp/first.jsp.
Aramex и почта будут проходить таможенную проверку легче, чем DHL и FedEx, поэтому, если ваша страна отправляет вам поддержку через Aramex, вы можете выбрать эту доставку,
Доставка
1.Наш основной способ доставки через DHL / FedEx / UPS / Aramex / Aliexpress стандартная доставка, просто выберите название вашей страны, и вы увидите общую стоимость доставки,
2. Мы только грузим к подтвержденным адресам заказа, Ваш адрес заказа должен совпадать с вашим Адрес доставки, если вам нужно изменить адрес, пожалуйста, оставьте сообщение в заказе.
3.DHL и FedEx обычно 3-7дней будет прибыл ваш местный, Aramex 5-12дней, Aliexpress около 12-16дней.
Оплата
1.Alipay Escrow является нашим предпочтительным способом оплаты, мы также принимаем кредитные карты.
2. Все наши предложения подкреплены 100% гарантией удовлетворения, если для какого-либо резонанса вы не удовлетворены, если у продукта есть какие-либо проблемы, пожалуйста, свяжитесь с нами в течение 3 дней, или если вам нужно вернуть продукт нам, пожалуйста, свяжитесь с нами. нам для подробной инструкции по возврату или обмену, мы вернем все ваши деньги, за исключением стоимости доставки и обработки, после того, как мы получим ваши возвращаемые товары (но товар должен быть в первоначальном состоянии).
3. Пожалуйста, сделайте оплату в течение 3 дней, если у вас есть какие-либо вопросы об оплате, пожалуйста, не стесняйтесь сообщить нам, мы ответим вам в течение 24 часов.
4.Если вы хотите отменить заказ после того, как мы его примем, и деньги вернутся на вашу банковскую карту примерно через неделю после этого, если возникнут какие-либо вопросы, пожалуйста, свяжитесь с центром обслуживания покупателей Aliexpress.
О таможне
1. Мы не несем ответственности за уплату таможенной пошлины или налога на импорт, но мы дадим вам несколько хороших предложений, клиент может сказать нам, чтобы сделать как запрос самостоятельно.Если какие-либо импортные пошлины или сборы являются обязанностью покупателя, потому что цена не включает налог.
2. Мы надеемся, что вы подтвердите заказ после получения посылки, оставьте нам положительный отзыв после доставки, пожалуйста, не стесняйтесь связаться с нами, но в течение 3 дней, если вы не удовлетворены или пропали без вести и повреждены.
Обратная связь
1.Пожалуйста, не открывайте спор, если вы не удовлетворены продуктом, мы хотим, чтобы вы могли связаться с нами и ясно сообщить о проблеме, тогда мы постараемся помочь вам.
2. Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Если продукт с дефектом, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв, дайте нам возможность обработать его, пожалуйста.
3. Уважаемый покупатель, если вам нравится наш продукт, пожалуйста, оставьте нам хорошую обратную связь и соберите наш магазин и ссылку на продукт. положительный отзыв может побудить нас сделать лучше для вашего следующего! С уважением!
Другое: Уважаемый клиент, любой другой вопрос, пожалуйста, отправьте нам письмо, потому что причина часового пояса, мы ответим вам в течение 24 часов, кроме выходных.
Покупатель всегда будет в нашем магазине! наслаждайтесь покупками.
Ручной сверлильный патрон Keyless 1 / 2-20UNF Крепление 2 ~ 13мм Самозатягивающийся сверлильный патрон для различных целей
Особенности:
- Патрон может крепко и надежно удерживать сверло, его нелегко потерять.
- Прочный и имеет длительный срок службы, подходит для длительной работы.
- Легко устанавливать и разбирать, удобнее и экономичнее.
- Большой диапазон размеров зажима от 2 до 13 мм, подходит для многих видов сверл.
- Конструкция бесключевого и самозатягивающегося типа больше соответствует человеческой инженерии.
Спецификация:
Диаметр: 43 мм / 1,69 дюйма
Длина: 71 мм / 2,8 дюйма
Размер соединения: 1 / 2-20UNF
Диапазон зажима: 2 ~ 13 мм / 0,04 ~ 0,51 дюйм
Список пакетов:
1 * Дрель чак
Если вы удовлетворены нашими продуктами, пожалуйста, дайте нам 5 звезд
Ваше удовлетворение и положительные отзывы очень важны для нас.Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов. Мы дадим вам положительный отзыв после получения оплаты. Если вы недовольны своими товарами, пожалуйста, свяжитесь с нашей службой поддержки.
Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!
ОПЛАТА:
1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 3 дней с момента заказа.
3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите платежи в течение 3 дней.
О ПЕРЕВОЗКЕ:
1.ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения платежа.
3. Мы только грузим к адресам подтвержденного заказа. Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическими и приведены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение указанного периода, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель – удовлетворение клиентов!
7. Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.
8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.
9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. спасибо
ВОЗВРАТ И ВОЗВРАТ:
1. У вас есть 7 дней, чтобы связаться с нами, и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2.Все возвращенные товары должны быть в оригинальной упаковке, и вы должны предоставить нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress. ИЛИ, вы можете выбрать замену.
4. Мы несем все расходы по доставке, если товар (ы) не соответствует рекламе
Особенности:
Патрон может крепко и надежно удерживать сверло, его нелегко потерять.
Прочный и имеет длительный срок службы, подходит для длительной работы.
Легко устанавливать и разбирать, удобнее и экономичнее.
Большой диапазон размеров зажима от 2 до 13 мм, подходит для многих видов сверл.
Конструкция бесключевого и самозажимного типа больше соответствует человеческому инженерству.
Спецификация:
Материал: железо
Цвет: черный и красный
Размер: 43 * 59 мм, 43 * 71 мм
Диапазон зажима: 2 ~ 13 мм / 0,04 ~ 0,51 дюйм
Вес: 225 г, 320 г
Пакет 1 включает в себя:
1 х дрель Чак
Пакет 2 включает в себя:
2 х сверлильный патрон
