Ленточнопильная резка металла
Механический способ раскроя металла отлично зарекомендовал себя в частных и промышленных нуждах. Ленточнопильная резка металла является классикой раскроя металлопроката. Такой способ позволяет обрабатывать твердые стали и мягкие сплавы, а также легированные нержавеющие материалы с точностью до 0.5 мм. Лезвие ленточнопильного станка может распилить листовой прокат, трубы и другие виды металлопроката вдоль и под углом. Простой и в то же время эффективный способ нарезать металл на необходимые геометрические формы.
Наша металлобаза предоставляет услуги по резке металла на ленточнопильных станках. Современное оборудование с автоматическими механизмами подачи и заготовки обеспечивает качественный и точный спил металлопроката разных форм и толщины. Также возможна резка под углом до 60 о. За дополнительной информацией обращайтесь по телефону +7 (495) 772-97-15.
Преимущества ленточнопильной резки
Качество обработки металла ленточнопильным станком позволяет получить деталь полностью готовую к последующей эксплуатации.
Готовые изделия весьма популярны в данном сегменте рынка, особенно в строительной, промышленной, частной сфере и в металлургии. Ленточнопильная резка не выделяется высокой скоростью обработки, но имеет свои существенные преимущества:
- Высокая точность. Ленточнопильный станок выполняет срез с точностью до 0.1 с возможностью геометрического уклона не более 0.05 мм.
- Широкие возможности. Пила режет металл в широком диапазоне толщины, прокат круглой и квадратной формы, а также выполняет раскрой под углом. Кроме того, таким способом можно резать практически любые металлически сплавы.
- Нет деформации. Механическая обработка подразумевает лишь малый нагрев поверхности за счет трения, но это не влияет на физические свойства заготовки.
- Качество обработки. Готовые изделия не нуждаются в дополнительной механической обработке.
- Экономия. Ленточнопильный станок режет металл с минимальной шириной среза, а поэтому такой раскрой дает меньше отходов.
Особенности технологии

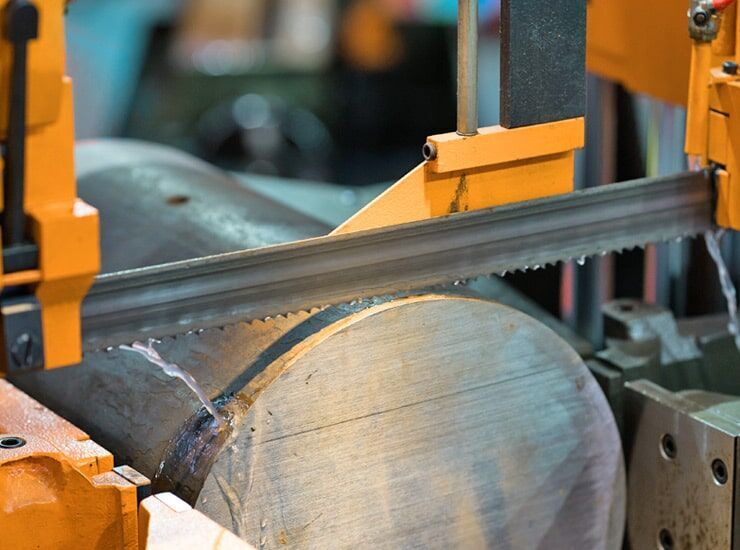

Ленточнопильный станок представляет собой крупногабаритную установку, основным рабочим органом которой является зубчатая пила, изготовленная из твердых металлических сплавов. Заточенные зубья располагаются с одной стороны пилы и могут выполнять срез под разными углами. За счет скоростного продольного движения зубчатая пила выполняет тонкий и качественный срез, после которого не остается зазубрин или сколов.
Сегодня существует три типа ленточнопильных станков:
- Ручные.
- Полуавтоматические, с возвращающей рамой.
- Автоматические, управляемые компьютерными программами.
Для каждого типа металла выставляется соответствующие параметры натяжения пилы, поэтому таким способом можно кроить как твердые, так и мягкие металлические сплавы.
Если у вас остались вопросы по технологии и стоимости раскроя металла на ленточнопильных станках, звоните по номеру +7 (495) 772-97-15 и задавайте вопросы нашим менеджерам.
Пакетная резка металла на ленточнопильном станке
Пакетная резка металла на ленточнопильном станке достаточно часто применяется на различных заготовительных производствах.
В целом даже резка на ленточнопильном станке одиночных труб, сама по себе, негативно сказывается на состоянии ленточного полотна, потому что большая часть повреждения зубьям наносится, когда зубья входят и выходят из заготовки. Возможность повреждения увеличена вдвое при резке полой тонкостенной трубы, потому что ленточное полотно должно войти и выйти из двух стен каждый раз, когда происходит рез.
Когда заготовки сложены большим количеством в пакет, то сразу легко понять, почему стойкость ленточного полотна уменьшается на 20%-25%. Это в обязательном порядке должны учитывать предприятия, которые решили купить ленточнопильный станок по металлу для пакетной резки. Производители ленточных полотен разработали конструкции и формы зубьев для специального применения, чтобы помочь оптимизировать стойкость ленточного полотна при резке труб и профилей. В отличие от резки сплошных материалов, резка труб и профилей обычно не производит длинную завитую стружку, поэтому короткий и сильный зуб с измененной прогрессивной разводкой и длинная мелкая стружечная канавка эффективно уменьшают вероятность поломки зубьев.
Пакет труб, который является большой конструкцией, часто зажимает ленточное полотно, повреждая его тело или искривляя разводку зубьев. Более широкая, чем обычная разводка зубьев, обеспечивает дополнительную более широкую ширину пропила во время пакетной резки металла, а образовавшийся дополнительный зазор позволяет предотвратить зажим ленточного полотна. Волнистая разводка зубьев ленточного полотна отлично подходит для резки пакета тонкостенных труб, позволяя каждому зубу защищать следующий зуб, предотвращая поломку зубьев.
Биметаллические ленточные полотна являются более дорогими, чем ленточные полотна из углеродистой стали, и всегда должны использоваться для пакетной резки на ленточнопильном станке, потому что они остаются острыми в течение долгого промежутка времени, обеспечивают стойкий профиль и форму зуба, что помогает противостоять фрикционному тепловому наросту на зубья, которое очень распространено при пакетной резке.
Ширина ленточного полотна также влияет на производительность пакетной резки металла на ленточнопильном станке.
Широкое ленточное плотно обеспечивает более высокую стойкость, уменьшает увод полотна в сторону и увеличивает сопротивляемость разрыву под нагрузкой от режущей силы. Всегда используйте самое широкое ленточное полотно, и всегда устанавливайте направляющие ленточного полотна максимально близко к отрезаемой заготовке.
Размер заготовки определяет шаг зуба. Рекомендуется, чтобы выбранный шаг зуба позволял находиться в отрезаемой заготовке, по крайней мере, трём зубьям одновременно в любом случае.
- Переменный шаг зуба 14/10 или 12/8 должен использоваться при резке пакета тонкостенных труб и профилей;
- Переменный шаг зуба 10/6 или 8/5 применяется на средних толщинах стенок заготовок;
Переменный шаг зуба 6/4 или 4/3 необходимо использовать при пакетной резке профильного металла с толстыми стенками.
Основные приемы распиловки ленточной пилой
Резка по кривой, прямая резка, резка шпона и распиловка
К
Крис Бэйлор
Крис Бэйлор
Крис Бэйлор — эксперт по деревообработке и писатель с более чем десятилетним опытом практического столярного дела.
Узнайте больше о The Spruce Crafts’ Редакционный процесс
Обновлено 12.12.19
Извиняясь за портативность электролобзика, ленточная пила считается лучшим выбором для выполнения криволинейных пропилов в древесине. Однако ленточные пилы могут делать гораздо больше, чем просто резать кривые. Знание различных методов повысит универсальность инструмента и даст вам больше возможностей для выполнения конкретных задач в столярной мастерской.
Кривые резки
Конечно, сильная сторона ленточной пилы — делать криволинейные пропилы, и знание того, как вырезать точные кривые на ленточной пиле, дает вам значительную гибкость в ваших деревообрабатывающих проектах.
Для резки кривых вам нужно начать с правильного лезвия. Лезвие, слишком широкое для желаемого разреза, не сделает достаточно плотный разрез, в то время как слишком узкое лезвие может слишком легко сломаться при прохождении поворотов.
- Лезвие 1/8 дюйма = минимальный радиус резания 3/16 дюйма
- Лезвие 3/16 дюйма = минимальный радиус резания 5/16 дюйма
- Лезвие 1/4 дюйма = минимальный радиус резания 5/8 дюйма радиусная насечка
- Лезвие 3/8 дюйма = минимальный радиус резки 1 1/2 дюйма
- Лезвие 1/2 дюйма = резка с минимальным радиусом 2 1/2 дюйма
- Лезвие 5/8 дюйма = резка с минимальным радиусом 4 дюйма
- Лезвие 3/4 дюйма = резка с минимальным радиусом 5 1/2 дюйма
- Лезвие 1 дюйм = минимальный радиус резания 7 дюймов
Вы можете заменить полотно ленточной пилы и правильно натянуть его за пару минут. Надлежащее натяжение для конкретного размера лезвия сведет к минимуму отклонение и поможет предотвратить поломку.
После того, как вы сменили лезвие, отрегулировали натяжение и правильно настроили отслеживание, вы можете подготовиться к стрижке кривых.
Начните с проверки того, что стол ленточной пилы перпендикулярен лезвию, проверив угол между лезвием и столом с помощью комбинированного угольника (если, конечно, ваш разрез не требует, чтобы стол был установлен под определенным углом). Затем отметьте кривую на доске карандашом и положите доску на стол ленточной пилы. Опустите защитный кожух так, чтобы нижняя часть защитного кожуха находилась чуть выше уровня доски, и зафиксируйте защитный кожух на месте.
Включите ленточнопильный станок и расположите карандашную линию параллельно лезвию в точке, где лезвие должно войти в древесину. Чтобы сделать разрез, держите доску ровно на столе и пропустите ее через движущееся лезвие. Не давите на древесину силой, а облегчайте ее с медленным устойчивым давлением, позволяя лезвию выполнять всю работу. Сосредоточьтесь на том, чтобы держать лезвие за пределами отметки карандаша, так как вы можете легко отшлифовать до линии, используя шлифовальный станок с качающимся шпинделем, чтобы добиться идеального реза.
Когда вам нужно повернуть доску, чтобы следовать изогнутой линии карандаша, переместите доску вправо или влево по столу по мере необходимости (еще раз, никогда не отрывая доску от стола). Обязательно держите руки подальше от лезвия и не дотрагивайтесь через пилу до дальней стороны стола. Продолжайте вращать и ослаблять доску, пока не будет отрезан весь профиль, затем выключите двигатель и поднимите древесину со стола после того, как лезвие перестанет вращаться.
Прямые пропилы
Ленточная пила также может преуспеть в различных прямых пропилах. Распиловка, нарезка тонких полос шпона или даже грубая распиловка пиломатериалов из бревен (с использованием специально разработанных салазок) — все это задачи, с которыми может справиться ленточная пила. Для этих прямых разрезов вам понадобится правильное лезвие и крепкая направляющая. Ограничитель должен располагаться параллельно лезвию, обычно с левой стороны лезвия.
Режущие полосы шпона
Эти полосы шпона легко режут на ленточной пиле.
Установите тонкое полотно с мелкими зубьями шириной не менее 1/2 дюйма в ленточнопильный станок. Отрегулируйте направляющие блоки и опустите защитный кожух, пока он не окажется прямо над распиливаемой древесиной.
Приложите доску к упору так, чтобы кромка, которую нужно отрезать, была параллельна лезвию. Отрегулируйте упор, пока желаемая толщина полосы не будет находиться на дальней стороне лезвия. Включите пилу и протолкните древесину через лезвие, крепко удерживая доску у упора и стола. После завершения распила выключите пилу, отрегулируйте упор и повторите.
- СОВЕТ: Чтобы доска ровно прилегала к упору, установите перфорированную доску на стол справа от доски перед лезвием. Когда вы пропустите доску через лезвие, перьевая доска будет плотно прижимать ее к упору.
Доски для перепиливания
Распиловка досок — процесс вырезания более тонких досок из более толстых — лучше всего выполнять с помощью полотна ленточной пилы шириной не менее 3/4 дюйма.
Более широкое лезвие уменьшит блуждание и отклонение. Кроме того, лезвие должно иметь узкий режущий профиль, что снизит количество отходов.
Для выполнения больших распилов в идеале необходимо иметь ограждение высотой не менее высоты доски, которое будет удерживать заготовку стабильной при подаче. Кроме того, приспособление для надежного удержания заготовки на упоре облегчит работу. Это приспособление будет работать так же, как перфорированная доска, используемая при создании полос шпона, но она держится на заготовке намного выше, чем традиционная перфорированная доска.
Чтобы завершить распил, крепко прижмите доску к столу и упору и пропустите ее через движущееся лезвие. Как и в случае других распилов ленточной пилой, не толкайте доску вперед. Вместо этого позвольте лезвию выполнять работу и подавайте его только с такой скоростью, с которой лезвие может резать.
Продолжайте ослаблять древесину через лезвие, пока она не завершит разрез. Затем выключите лезвие, снимите доску, отрегулируйте упор и повторите.
Еще одна форма распиловки, которую можно выполнять в небольших масштабах с помощью ленточной пилы, — это распиловка досок из небольшого бревна. Для этой задачи вам понадобятся салазки для поддержки небольшого бревна на столе ленточной пилы, используя прорезь для торцовочной пилы в качестве направляющей. Салазки будут надежно удерживать бревно, предотвращая его вращение, скручивание или смещение при перепиливании. После завершения распила выключите ленточнопильный станок, снимите только что распиленную доску, верните салазки в начальную точку, переместите бревно и повторите.
Резка по крутой кривой с помощью ленточной пилы
Будь то крутая кривая или закрытое отверстие, вы можете вырезать ее на ленточной пиле с помощью нескольких простых приемов.
Резка на ленточной пиле может быть такой же. Чем уже лезвие, тем более узкие места вы сможете вырезать; на самом деле, некоторые ленточные пилы могут соперничать со спиральной пилой в резке узких кривых. Но что произойдет, если у вас есть заготовка с более крутыми поворотами, чем может выдержать ваш диск? Вы можете обратиться к своему любимому поставщику деревообрабатывающих станков за меньшим лезвием (или даже купить спиральную пилу), но в большинстве случаев вы все равно можете сделать пропилы, используя старый прием: сначала сделайте рельефные пропилы, которые позволят вашему лезвию перемещаться туда, куда вы хотите.
никогда не думал, что это возможно.
Шаг 1: Как и многие столяры, я ношу на своей ленточной пиле универсальное полотно диаметром 1/4 дюйма для повседневного использования. эту задачу, но давайте предположим, что лезвие 1/4 дюйма — это все, что у вас есть. Ключевым моментом здесь является понимание того, что лезвие может легко застрять в крутых кривых, и вытащить его из криволинейного разреза в лучшем случае сложно. Имея это в виду, начните с удаления отходов за пределами криволинейных разрезов, чтобы сократить расстояние, которое должно пройти ваше лезвие. Это особенно важно при извлечении его из разреза, что мы будем делать здесь много раз. Я вырезаю только ту сторону выкройки с сильно изогнутыми надрезами — другая сторона представляет собой плавную кривую, которую мы можем легко разрезать позже, поэтому пока оставьте эту часть нетронутой, чтобы облегчить обращение. Кстати, вы заметите на этих фотографиях, что я поднял узел верхней направляющей лезвия довольно высоко, чтобы вы могли все видеть; при резке убедитесь, что направляющая лезвия находится в правильном положении прямо над заготовкой.
Шаг 2: Сделайте несколько рельефных надрезов в каждом из изогнутых отверстий почти до линии выкройки, сохраняя срезы прямыми. Выворачивайте лезвие после каждого разреза.
Шаг 3: Начните работать с кривыми, вырезая между рельефными надрезами, удаляя по одной детали за раз. Каждый раз, когда кусок высвобождается, он немного больше раскрывает ваш узор, предоставляя больше места для маневра лезвия. Ваши порезы быстро засорятся мелкими кусочками. Периодически выключайте ленточнопильный станок и ждите, пока полотно полностью остановится, а затем удаляйте эти детали перед повторным запуском станка.
Шаг 4: Я достиг самой внутренней части первой крутой кривой. Удалив более ранние отходы, легко сделать несколько рельефных надрезов, чтобы лезвие завершило изгиб.
Шаг 5: Теперь проведите лезвием вокруг выреза и просто «соедините точки» от одного рельефного выреза к другому.
Каждый высвобождающийся маленький кусочек дает лезвию больше места для поворота.
Работайте медленно, пока не удалите все отходы до линии разреза. Снова остановите пилу и при необходимости удалите отрезанные части. Повторите процесс для каждой кривой по всей длине шаблона.
Шаг 6: Сделайте последний надрез на обратной стороне за один проход, а затем, наконец, маленькую деталь листа. После завершения шаблона зачистите следы от пилы с помощью дисковой шлифовальной машины, шпиндельной шлифовальной машины и ручной шлифовки, чтобы края были гладкими по всему периметру.
Шаг 7: Выполнив описанные выше шаги, вы сможете пролезть ленточной пилой даже через самые узкие отверстия, но что, если отверстий нет? Допустим, вы делаете переднюю часть шкатулки для драгоценностей и хотите сделать отверстие для ящика. Вам нужно, чтобы отверстие было квадратным и гладким, но вы хотите, чтобы оно было из цельного куска дерева со сплошной текстурой.
Ну, вы можете просверлить отверстия в углах, а затем использовать пилу или лобзик, чтобы вырезать отверстие, но это занимает много времени, а результаты не всегда хороши. Вместо этого просто разрежьте заготовку на две части и соедините их позже. Начните с наметки отверстия на заготовке, а затем срежьте волокна прямо через центр, как можно прямее.
Шаг 8: Теперь, когда у вас есть доступ к внутренней части заготовки, вырежьте отверстие, сначала наклонив лезвие по внутренней линии, а затем прямо в угол. Отрежьте прямой угол в конце, чтобы удалить первый кусок отходов, затем повторите процесс в другом направлении. Таким же образом вырежьте другую половину заготовки.
Шаг 9: Отшлифуйте все внутренние поверхности проема, но не шлифуйте соединительные поверхности на каждом конце, иначе вы можете изменить способ соединения половинок. Идея здесь в том, что вы хотите удалить как можно меньше материала, чтобы сделать эти разрезы менее заметными.
