Роликовые рельсовые направляющие: Роликовые рельсовые направляющие

Линейные направляющие с подшипниками-роликами | Санкт-Петербург

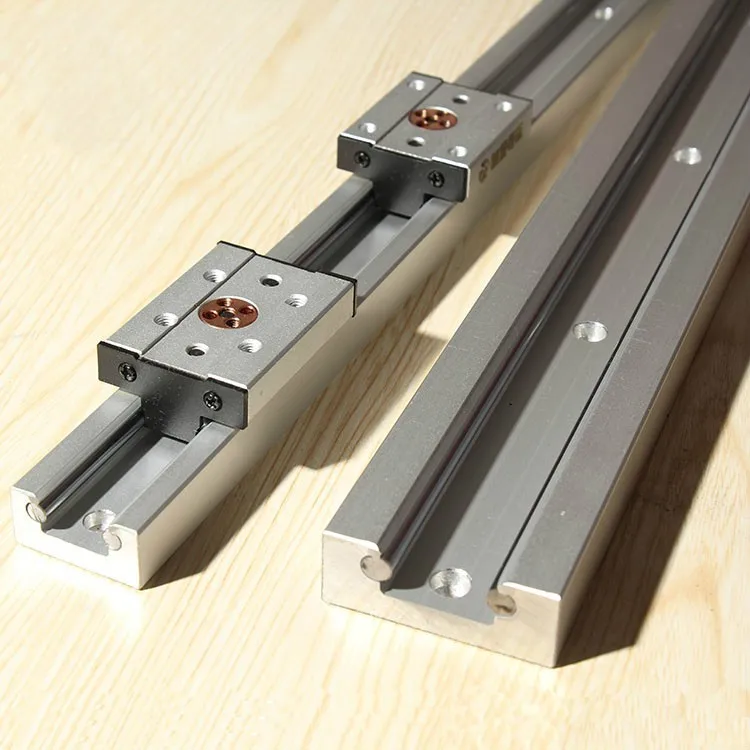

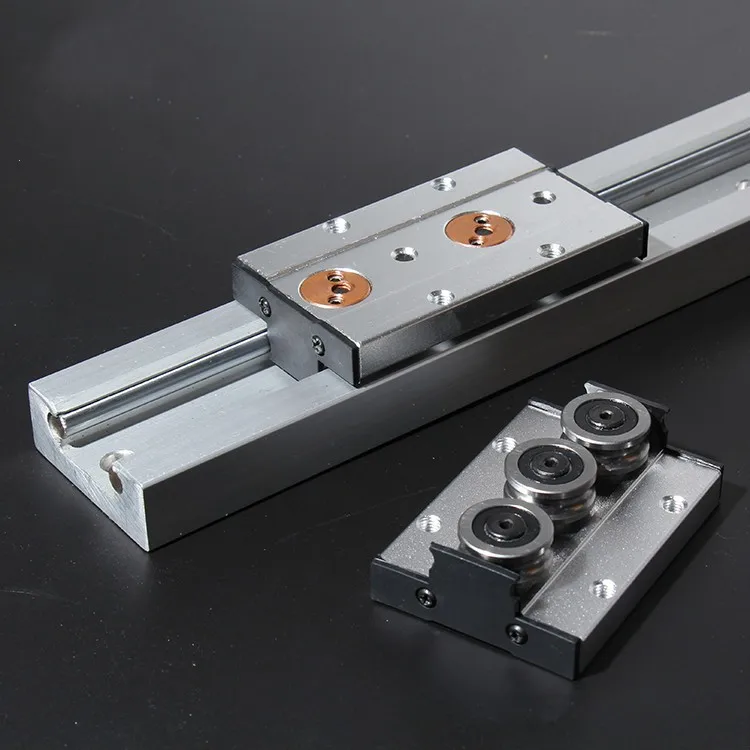

Линейные направляющие с подшипниками-роликами – это разновидность модульных рельсовых направляющих. Они характеризуются бесшумной работой, небольшим весом, способностью перемещать грузы на длинные расстояния с высокой скоростью. Роликовые рельсовые направляющие подходят для станочного оборудования, индустриальных роботов, часто применяются в системах транспортировки и разгрузки.

Как и другие типы линейных направляющих производства Schaeffler Group они состоят из модулей:

• Кареток
• Профилированных роликов
• Рельсов с зафальцованными стальными валиками

Каретки бывают нескольких видов: полые, открытые, с плавающими подшипниками-роликами, компактные, поворотные. Каждый тип каретки применяют для различных траекторий движения: криволинейных, овальных или круговых.

Рельсы могут иметь сплошной, полый или плоский профиль с пазом или без, с одним или двумя направляющими валиками и т.

д. Они могут быть прямые или изогнутые.

В зависимости от назначения направляющей выбирается определенный тип рельса.

В компании Барс-Гидравлик Групп можно купить линейные направляющие с подшипниками-роликами INA производства Schaeffler. Schaeffler Group разрабатывает и производит продукты высокого качества, которые применяют в технике во всех областях, связанных с перемещением.

Роликовые рельсовые системы перемещений INA имеют модульный принцип сборки. Вы всегда можете подобрать оптимальный набор модулей для ваших задач. Расчет производится с учетом следующих параметров:

• Тип оборудования
• Требуемый класс точности
• Сила и вектор нагрузки
• Размеры
• Требования к жесткости конструкции
• Скорость, ускорение
• Условия, в которых работает оборудование

Мы поставляем следующие модули:

• Все типы кареток
• Все типы рельс
• Фиксированные и плавающие подшипники-ролики
• Центрические и эксцентрические цапфы
• Комплектующие и принадлежности: соединители для рельсов, концевые пластины, скребки-питатели, смазочные/защитные узлы, защитные планки, жесткие упоры, заглушки, защиту пазов, крепежные элементы.

Обратите внимание! На сайте размещен не полный каталог модулей и комплектующих линейных систем перемещений с подшипниками-роликами. Узнать наличие интересующего Вас продукта, сроки поставки, а также стоимость можно у наших инженеров-консультантов любым удобным способом:

• Оформить заявку на сайте или оптравить по эл. почте: [email protected].
• Позвонить по номеру 8 (800) 551-77-01 (звонок по России бесплатный).
• Приехать в офис Барс-Гидравлик Групп.

Позиции с 1 по 30 из 205

Сортировать по Позиция Название Цена Производитель H, мм B, мм aL, max, мм aL, min, мм aR, max, мм JB, мм JL, мм Серия D Fw dLW b,mm h, mm l max, mm d, mm G1 G2 r, mm β D, max S, mm

Показать 6 12 15 30 80 Все на странице

Вид:

Полный перечень модулей и комплектующих для линейных направляющих с подшипниками-роликами INA производства Schaeffler Group, который Вы можете купить в Барс-Гидравлик Групп:
Каретки	Описание
LFCL	Полая каретка, беззазорная. Возможно коррозионностойкое исполнение.
LFL..-SF	Открытая каретка, стандартное исполнение, беззазорная. Возможно коррозионностойкое исполнение.
LFL..-E-SF	Открытая каретка, широкое, удлиненное исполнение, беззазорная. Возможно коррозионностойкое исполнение.
LFLL..-SF	Каретка с плавающими подшипниками-роликами, беззазорная.
LFKL..-SF	Компактная каретка, беззазорная. Возможно коррозионностойкое исполнение.
LFKL..-E-SF	Компактная каретка, широкое, удлиненное исполнение, беззазорная. Возможно коррозионностойкое исполнение.
LFKL..-EE-SF	Компактная каретка, широкое, удлиненное исполнение, беззазорная. Возможно коррозионностойкое исполнение.
LFDL..-B	Поворотная каретка. Возможно коррозионностойкое исполнение.
LFDL.. -SF	Поворотная каретка, беззазорная. Возможно коррозионностойкое исполнение.
Направляющие рельсы	Описание
LFS	Сплошной профиль, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-C	Полый профиль, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-CE	Полый профиль, половинное расстояние между крепежными отверстиями, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-E	Сплошной профиль, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-EE	Сплошной профиль, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-F	Плоский сплошной профиль, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-FE	Плоский сплошной профиль, половинное расстояние между крепежными отверстиями, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-N	Сплошной профиль, с Т-образным пазом, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-NZZ	Сплошной профиль, с Т-образным пазом и боковыми пазами, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-M	Полый профиль, с крепежными пазами, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-FH	Полурельс плоского сплошного профиля, с одним направляющим валиком. Возможно коррозионностойкое исполнение.
LFS..-FHE	Полурельс плоского сплошного профиля, половинное расстояние между крепежными отверстиями, с одним направляющим валиком. Возможно коррозионностойкое исполнение.
LFS..-FHEE	Полурельс плоского сплошного профиля, уменьшенное расстояние между крепежными отверстиями, с одним направляющим валиком. Возможно коррозионностойкое исполнение.
LFSR..-St	Дуговой сегмент сплошного профиля. Возможно коррозионностойкое исполнение.
LFS..-OV..-VBS	Дуговые сегменты сплошного профиля. Возможно коррозионностойкое исполнение.
Направляющие ролики	Описание
LFR..-2Z	Фиксированные подшипники-ролики, двухрядные, щелевое уплотнение с двух сторон.
LFR..-2RS-RB	Фиксированные подшипники-ролики, двухрядные, контактные уплотнения с двух сторон, коррозионностойкое исполнение.
LFR..-2RSR-NA	Плавающие подшипники-ролики, контактные уплотнения с двух сторон, с внутренним кольцом.
LFRI..-2Z	Фиксированные подшипники-ролики, двухрядные, щелевое уплотнение с двух сторон.
Цапфы	Описание
LFZ	Центрические цапфы для направляющих роликов LFR.
LFZ..-A1	Центрические цапфы для направляющих роликов LFR.
LFE	Эксцентрические цапфы для направляющих роликов LFR.
LFE..-A1	Эксцентрические цапфы для направляющих роликов LFR.
Принадлежности для для линейных направляющих с подшипниками-роликами INA
Соединители для рельс	Описание
VBS	Подходят для всех несущих рельсов LF. Рельсы с круглой дугой поставляются в стандартной комплектации с соединителем рельсов. Ударные прямые рельсы опционально доступны с соединителями рельсов. VBS уменьшает шум при ударе, увеличивает срок службы направляющей и повышает надежность работы.
Концевые пластины	Описание
ANS. LFS	Торцевые пластины предотвращают блуждание вала, которое может произойти в неблагоприятных условиях на всех несущих рейках, имеющих алюминиевый несущий корпус, в который вкатан или запрессован стальной вал.
Скребок питатель	Описание
AB.W	Устройство для смазки и очистки направляющих рельсов LFS.
AB	Устройство для смазки и очистки кареток LFL.
AB.LFLL	Устройство для смазки и очистки кареток LFLL.
Смазочные/защитные узлы	Описание
AB.LFR	Смазочно-защитные колпачки для LFCL. Состоят из пластикового корпуса и надеваются снизу на роликовый валик. С обеих сторон в них вставлены войлоки, пропитанные маслом NSF h2. При необходимости могут быть повторно смазаны через смазочный ниппель.
AB.LFL	Смазочно-защитные колпачки для LFL20. Состоят из пластикового корпуса и надеваются снизу на роликовый валик. С обеих сторон в них вставлены войлоки, пропитанные маслом NSF h2. При необходимости могут быть повторно смазаны через смазочный ниппель.
Защитные планки	Описание
ABAL	Накладки ABAL изготовлены из пластика и могут быть прикреплены к бокам тележки LFL..- SF винтами. Накладка дополняет скребок питатель для LFL
Жесткие упоры	Описание
PAH	Фиксированный упор служит конечным упором или ограничивает путь тележек. Изготовлен из анодированного алюминия и буфера из высокопоглощающего пластика. Фиксированный упор можно установить на несущие рельсы в любом месте.
PASTP	Фиксированный упор служит конечным упором или ограничивает путь тележек. Изготовлен из пластика. Фиксированный упор можно закрепить в любом месте несущих рельс.
Заглушки	Описание
KA. LFS..-C	Заглушки для направляющих рельсов LFS..-C.
KA.LFS..-M	Заглушки для направляющих рельсов LFS..-M.
Защита пазов	Описание
NAD	Закрывают пазы рельса LFS..-M. Изготовлены из пластика.
Крепежные элементы	Описание
MU	Пазовые сухари (см. (1), (3), (4) на рис.).
SHR	Пазовые винты (см. (2) на рис.).
LEIS-M..-T-Nut	Пазовые планки (сталь) (см. (5) на рис.).
WKL	Крепежный уголок.
SPPR	Прихваты.

Преимущества линейных направляющих • UnitMC

Линейные направляющие — это тип системы линейного перемещения, в которой используются рециркулирующие тела качения для обеспечения точного перемещения в ограниченном пространстве с низким коэффициентом трения. От линейных направляющих зависит качество обработки заготовок на станках с ЧПУ.

Важнейшая задача и основная  функция комплектующих: направление заготовки, или инструмента по нужной траектории. Точно и с минимальным трением. Направляющие задают плавное движение, правильное позиционирование и имеют повышенную грузоподъемность. Благодаря этому детали идеальны для применения там, где требуется высокая точность, например, в станках с ЧПУ, медицинском оборудовании, любом оборудовании промышленного масштаба.

Кроме того, линейные направляющие имеют более низкий профиль, чем другие типы систем перемещения, что делает их более эстетичными. Также данные компоненты просты в обслуживании и требуют меньше смазки, чем другие методы перемещения. Линейные направляющие доступны в различных размерах и конфигурациях для широкого спектра применений.

В нашем каталоге представлены разные типы направляющих:

• Рельсовые направляющие
• Роликовые направляющие
• Цилиндрические направляющие

Рельсовые направляющие

Данная разновидность направляющих состоит из рельса и скользящей по нему каретки. Каретку также называют линейный блок, линейный модуль, линейный подшипник. Рельсовые направляющие бывают призматические или профильные, роликовые, цилиндрические. За линейное движение рельсовых направляющих называют линейными.

Качество обработки поверхности рельса, качество подшипников каретки и то, как они собраны вместе, в конечном итоге обеспечивают требуемую точность перемещения. Рельс профильной направляющей изготовлен из высококачественной стали. Начальную заготовку шлифуют и подвергают процедуре закалки, поэтому после всех процессов обработки достигается нужная твердость рельсовой направляющей. Узлом линейного перемещения является каретка направляющей. По сути, она представляет из себя подшипник в сборе с корпусом. Конструктивно каретки состоят из корпуса, торцевых плит, или крылышек, ответственных за передвижение тел качения и деталей, которые помогают осуществлять движение, а также предохраняют внутреннюю полость каретки.

Технологию точных линейных перемещений первой в мире разработала японская компания THK. Сегодня производством данного типа линейного перемещения занимаются такие компании как Bosch Rexroth (Германия), Hiwin (Тайвань), Teknikus (Россия).

Рельсовые направляющие используются для поддержки и направления линейного движения в самых разных областях применения. Они обладают большой грузоподъемностью, большой скоростью и ускорением, плавным ходом, долгим сроком службы и простоты в обслуживании.

Роликовые направляющие

Роликовые направляющие отличаются от других видов комплектующих высокой грузоподъемностью (за счет большей площади контакта между направляющей и телами качения), меньшим трением (что обеспечивает более плавный ход) и более длительным сроком службы (за счет меньшего износа как направляющей, так и тел качения). Роликовые направляющие также менее подвержены загрязнению, чем рельсовые.

Преимущества роликовых рельсовых направляющих:

• Ультра прочные.
• Для тяжелой нагрузки.
• Низкий коэффициент трения.
• Соответствуют международным стандартам размеров, что важно для обеспечения совместимости.

Роликовые направляющие — лучший выбор для применения в тяжелых условиях работы, когда на них может попадать пыль или загрязнения. Они также хороши, когда необходимо установить направляющие на неровной поверхности и учесть перекосы.

Цилиндрические направляющие

Преимущества цилиндрических направляющих по сравнению с рельсовыми и роликовыми направляющими включают более высокую грузоподъемность (благодаря большой площади контакта между направляющей и телом качения), меньшее трение (что обеспечивает более плавный ход), более длительный срок службы (благодаря меньшему износу как направляющей, так и тела качения) и простую установку (поскольку не требуется выравнивание).

Цилиндрические направляющие называют также прецизионные валы.

В сравнении с профильными рельсовыми направляющими, данная разновидность является более бюджетным решением. Цилиндрические направляющие применяют в линейных столах, станках, обрабатывающих центрах с ЧПУ.

На нашем сайте представлены модели и модификации направляющих, а также компонентов линейных перемещений с основными характеристиками, фотографиями, чертежами и описаниями. Если вам нужна помощь, позвоните или закажите обратный звонок с сайта. Менеджер поможет вам с выбором и оформлением заказа.

Linear Rails – Rollon USA

Most Wanted

Compact Rail & Compact Rail Plus

9009 9000 -2012 9009 9000 -2012 9009 9000 -2012

-2012

.0003

TLC KLC ULC				ROLLERS		15000	-20 ° C/+120 ° C
TG/TMG				Роллеры		10800			009	9000 -2012			100009

Узнать больше

MiniRoller Rail

Компактная линейная направляющая с роликами, дорожками качения с индукционной закалкой и хонингованием.

RMR

ROLLERS

820

-20°C/+120°C

Learn More

X – Рельс

Линейные подшипники с изогнутым С-образным профилем. Доступны варианты из оцинкованной стали, нержавеющей стали или закаленные с обработкой Rollon NOX

Tex Tes Uex UES				Роллеры		1740	-2012	1740	-20 ° C/100 ° C -20012	-20 ° C/100 ° C -20012	-20 ° C/100. C TES-UES
TEN/TEP UEN				ROLLERS		3240	-30°C/+150°C

Узнать больше

Easyslide

Linear ball rails with single slider or multiple sliders

SN				BALLS		122000	-20°C/+170 ° C
SNK				ШАРЫ		10858	-20 ° CTE0003

Learn More

Curviline

Curvilinear rails with radial ball bearing rollers

CKR CVR CKRH CVRH CKRX CVRX

ROLLERS

2475

-20°C/+80°C

Подробнее

O-Rail

Модульные линейные направляющие с роликами.

FXRG

ROLLERS

4000

-20°C/+120°C

Learn More

Prismatic Rail

Призматические рельсы с подшипниками и V-образными дорожками качения с индукционной закалкой.

P

РОЛИКИ

15000

-10 ° C/+80 ° C

Учить больше

Speedy Rail

Самоупорядоченные продельки, покрытые на спинке.

0009

SRC48

SR35

Ролики

400

-30 ° C/+80 ° C 9003 9003 9008 9008

9000 2

2 9003

-30 ° C/+80 ° C 9003

-30 ° C/80 ° C 9003

-30 ° C/800003 9003

-30 ° C/80 0003 9003

9000 2

ROLLERS

540

-30°C/+80°C

SR

Роллеры

14482

-30 ° C/+80 ° C

УЧИТЕЛЬНЫЙ

Mono Rail Plus

Re -Circulate Propil Propil Propilled Livers Prapers Heals Guilds Mono Living 9003

. 0003

MR				BALLS		249000	-10°C/+60°C
MMR				Balls		8385	-20 ° C/+80 ° C

Узнайте больше

. См. Технические детали и выберите правую рельс.

Доступ к моделям CAD и 3D.
