Содержание

Динамометрические ключи: рожковые, стрелочные, цифровые

Ключ динамометрический – это профессиональный инструмент, который использует мастер, если ему важно знать, с каким усилием затягивается гайка. Главное его отличие от стандартного гаечного ключа – наличие встроенного динамометра (прибора для измерения момента силы).

Чаще всего рожковый динамометрический ключ используется при создании промышленного оборудования, ремонте автомобилей, сборке разных устройств, строительных конструкций – везде, где важно, чтобы соединения были сделаны с одинаковым значением прикладываемого момента силы.

Разновидности инструмента

Как и другие типы гаечных ключей, динамометрические имеют несколько вариантов исполнения. Самые распространенные виды:

  • Предельные – этот тип динамометрических ключей при достижении нужного усилия затягивания подают звуковой сигнал. Удобны для использования в тех ситуациях, когда нужно поставить много крепежа с одинаковым моментом затяжки, например при выполнении шиномонтажных работ.
  • Шкальные – при установке крепежа на шкале динамометрического ключа будет отражаться момент силы. Это важно, когда необходимо строго отслеживать, каким образом закручиваются болты в несущие строительные конструкции.
  • Стрелочные – похож на предыдущий. Разница заключается в том, что ключ стрелочный позволяет получить нужные данные не только при затягивании, но и на установленном уже крепеже.

Как выбрать динамометрический ключ?

Перед покупкой необходимо обратить внимание на следующие параметры инструмента: наличие трещотки позволяет гораздо удобнее выполнять работу, так как не требуется производить переустановку инструмента. Размер квадрата указывается в дюймах, поэтому следует заранее определиться, с каким крепежом придется работать. Многие динамометрические ключи оснащены экраном с цифровой индикацией, позволяющей легко выставить предельные значения и определить усилие затягивания, его наличие будет очень полезным и удобным во время работы.

В интернет-магазине ВсеИнструменты.ру Вы можете купить динамометрический ключ нужного типа по очень выгодной цене. В ассортименте представлена профессиональная продукция от самых известных производителей инструмента.

виды и фото, конструкционные особенности, сферы применения

Работы, которые предусматривают создание соединений, требуют применения специальных инструментов, среди которых наибольшее распространение получили гаечные ключи. Причем сегодня для потребителя доступно большое количество таких приспособлений, которые позволяют эффективно закручивать гайки и болты. И в этом ассортименте имеются и особые разновидности, представляющие специализированные гаечные ключи. Подобные инструменты отличаются друг от друга, в первую очередь, своими преимуществами и недостатками, с позиции которых следует делать выбор в пользу определенного варианта.

Если же говорить о конкретных видах, то чаще всего в магазинах можно встретить рожковые, накидные, комбинированные и торцевые, а также разводные ключи.

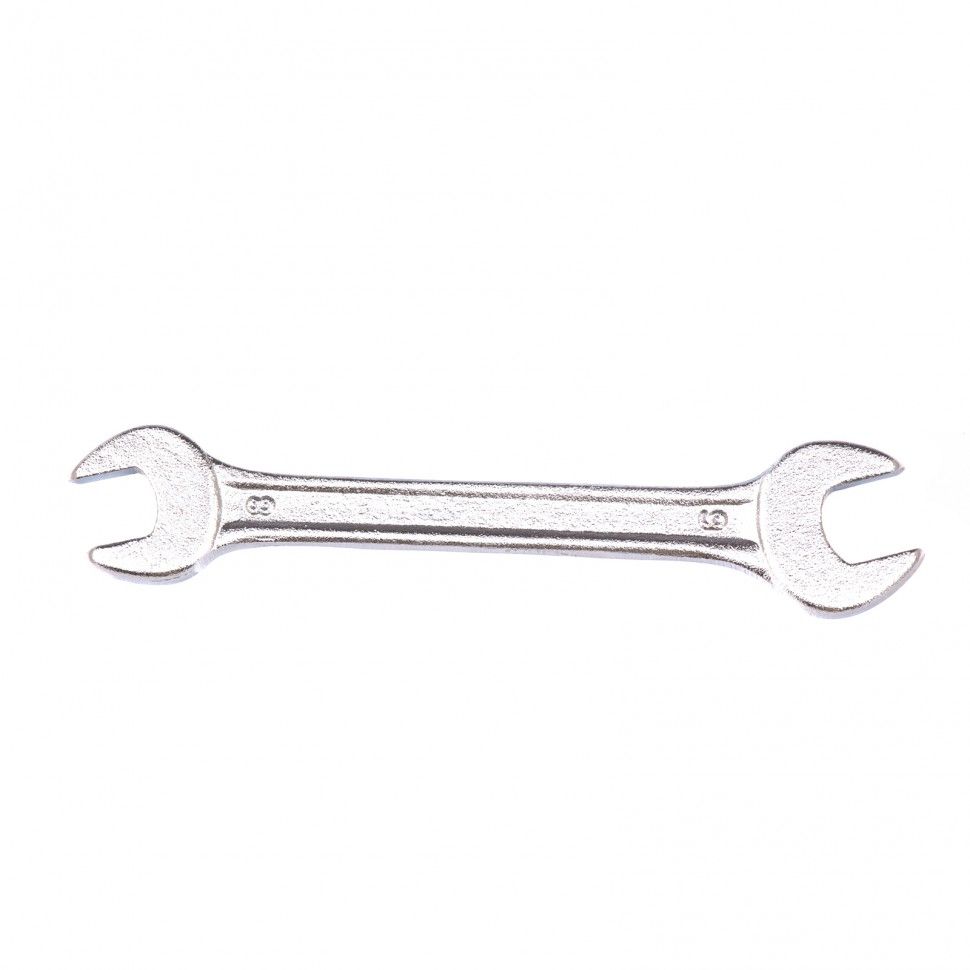

Рожковые гаечные ключи

У большинства из нас гаечный ключ чаще всего ассоциируется именно с рожковой разновидностью. При использовании этого инструмента гайка закрепляется между губками, выполненными в виде рожков. Именно благодаря им этот ключ и получил свое название. Если же обратиться к ГОСТу, то в нем они определяются, как ключи гаечные с открытым зевом.

Особенности устройства

  • Конструкция этого ключа такова, что у него продольная ось головки проходит с некоторым наклоном к оси ручки. Чаще всего здесь выдерживается угол в 15 градусов. Подобное решение позволяет упростить работу при ограниченном доступе к крепежу.
  • Иногда угол между осями головки и ручки может иметь и другое значение — скажем, 75 градусов. И часто в одном ключе можно наблюдать различные сочетания углов.

Высокий интерес к рожковым ключам обеспечивает универсальность и простота эксплуатации. Хотя при этом имеются у них значительные недостатки. Среди них наибольшего внимания заслуживает наличие двух небольших зон контакта, которые не слишком удалены от углов гайки. Во время воздействия на эту зону углы испытывает нагрузки, и возникает опасность их повреждения.

Если зев превосходит по величине гайку, то в этом случае нагрузкам будут подвергаться два угла, в условиях значительных усилий риск их сминания значительно повышается. К аналогичному результату может привести использование рожкового ключа правильного размера, при манипуляции с которым оказывается более сильное воздействие. Подобное может иметь место и в том случае, если губы имеют меньшую, чем требуется толщину.

В конструкции ударного ключа, при помощи которого откручиваются тугие гайки и болты, предусмотрено утолщение на втором конце, которое предназначено для нанесения по нему ударов молотком или кувалдой.

Накидные гаечные ключи

По своему исполнению накидной инструмент является модернизированным вариантом рожкового инструмента. Отличием является то, что он не имеет главного минуса рожковых ключей.

Здесь имеется в виду наличие 2 маленьких пятен контакта. При работе с таким инструментом головка фиксирует по контуру гайку целиком, а когда на нее начинают оказывать силовое воздействие, нагрузка распределяется равномерно на все шесть граней гайки или болта. Иными словами, два пятна контакта здесь заменены шестью. Вдобавок к этому они слегка удалены от углов, что в результате минимизирует риск смятия углов. Другим отличием накидного инструмента от рожкового является то, что головка уступает по размерам. Но это заметно упрощает работу с таким инструментом.

В профиле головки подобного инструмента может присутствовать 12 или 6 граней. Первый вариант обеспечивает наибольшее удобство при работе, поскольку свою задачу он может выполнять при повороте на 30 градусов. Что же касается шестигранных ключей, у которых используется профиль TORX, то их приходится поворачивать на 60 градусов. По этой причине ключи последнего типа не подходят для завинчивания и отвинчивания в условиях ограниченного пространства. Но при этом они обладают гранями большей площади, что увеличивает зону контакта, причем она удалена на гораздо большее расстояние от углов гайки. Поэтому при работе подобным ключом нет никаких оснований волноваться, что, приложив значительные усилия, можно повредить крепёж.

Схожими с рожковыми ключами накидные делает то, что в конструкции также предусмотрено два кольца, отличающиеся своими размерами. Особый класс образуют ударные модели, которые оснащаются несколько иной головкой, нежели та, которая применяется в ударных рожковых модификациях.

Иногда определенные обстоятельства мешают накинуть ключ сверху. В этом случае можно воспользоваться разрезанным ключом, у которого имеется разомкнутое кольцо. Подобная необходимость может возникать в тех случаях, когда приходится иметь дело с гидравлическими и пневматическими установками.

Если приходится откручивать гайки и болты в местах, доступ к которым затруднен, то здесь допустимо изгибать ручку. Такая возможность реализована у моторного гаечного ключа, который выполнен в форме полумесяца.

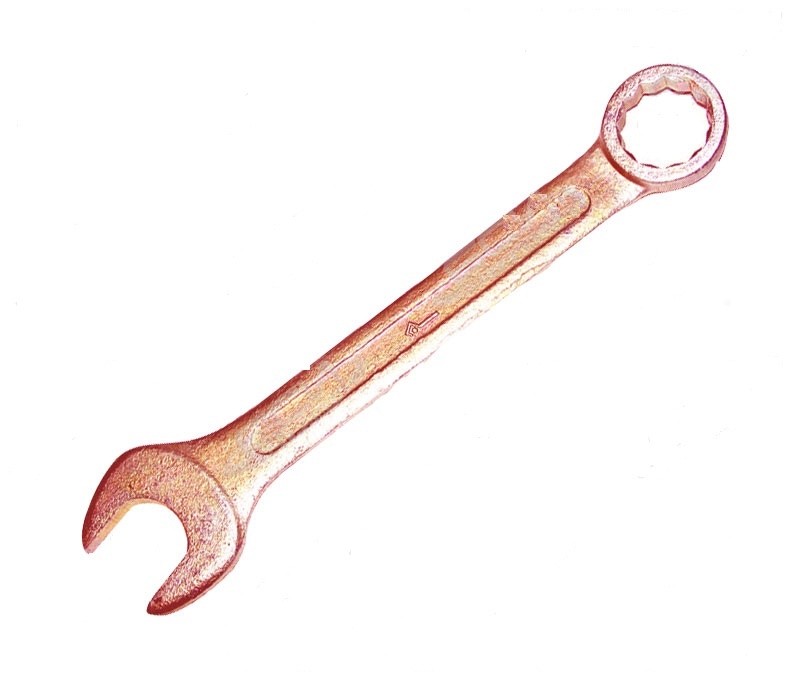

Комбинированные гаечные ключи

Дальнейшим усовершенствованием рожковых и накидных ключей стало появление инструмента, один конец которого выполнен по подобию первых, а другой — второго типа инструмента. На текущий момент именно к комбинированным гаечным ключам чаще всего и прибегают при проведении различных операций по закручиванию и откручиванию соединений. Естественно, помимо подобных модификаций инструментов имеются и другие: скажем, можно встретить инструмент, представляющий симбиоз рожкового и торцового. Причем в большинстве случаев при упоминании комбинированных инструментов без уточняющих сведений чаще всего подразумевается рожково-накидной.

Свои отличия в плане исполнения имеются у инструмента, головка которого повернута на 90 градусов. Использование подобного инструмента предусматривает создание упора ладонью относительно широкой плоскости головки.

Разводные гаечные ключи

Основой для создания разводного ключа также послужил рожковый инструмент, при этом у него губки удалены друг от друга на изменённое состояние. В большинстве случаев к их помощи прибегают в быту, причем в этой сфере они более популярны в отличие от гаечных ключей других вариантов исполнения.

Недостатки

Профессионалы не слишком часто пользуются этим инструментом, что связано с их серьезными минусами:

  • наличие у головки достаточно большого размера, из-за чего сложно выполнить поставленную задачу в условиях ограниченного пространства;
  • при помощи люфта, который обеспечивает подвижная губка, нельзя плотно зафиксировать гайку, поэтому, если усилие будет небольшим, то это может привести к повреждению углов гайки, а сам человек рискует травмировать себя;
  • постепенно механизм подвижной губки теряет свои эксплуатационные характеристики, из-за чего люфт еще больше увеличивается.
  • низкая прочность является причиной неспособности обеспечить большой крутящий момент.
  • при работе приходится все время регулировать положение подвижной губки.

Если говорить о плюсах подобного инструмента, сюда следует отнести только возможность выбора подходящего расстояния между губками. Однако это достоинство становится практически неощутимым, если вместо этого инструмента использовать торцевой вариант со сменными головками.

Торцовые гаечные ключи

Исполнение этого инструмента характеризуется наличием углубления, выполненного в виде шестигранника, который фиксирует крепеж. К подобному типу ключей часто прибегает при обслуживании автомобильного транспорта. Традиционный вариант их исполнения предусматривает Г-образную форму, а каждый конец имеет шестигранную выемку.

Стоит заметить, что последняя всегда имеет одинаковый размер, чем этот инструмент отличается от накидного. Подобные различия обусловливают функциональность этих концов: благодаря длинной части эти ключи могут применяться для выкручивания болтов, которые слишком загублены в конструкцию. Вместе с тем рычаг имеет укороченную длину, что обеспечивает небольшой крутящий момент, при котором болты фиксируются коротким концом, а за счет длинной части удается обеспечить большой крутящий момент.

Общеизвестным является факт, что для откручивания крепежа необходимо прилагать гораздо большее усилие, нежели при закручивании. Это обусловлено закисанием резьбового соединения. Поэтому закручивать крепеж можно при помощи короткой части, которая будет выполнять роль рычага. Открутить же его можно при помощи длинной части. Подобный подход не позволяет возникать ситуациям, при которых давно закрученный крепеж невозможно открутить. Подобный инструмент часто предусматривает на изгибе отверстие, предназначенное для захвата выступающих частей.

Объединяет торцовый ключ с накидным инструментом наличие выемки с 12 гранями, аналогичные особенности, которые этот ключ демонстрирует на фоне профиля TORX. Здесь подразумевается то, что нормальная работа ключа будет обеспечена лишь при повороте на 30 градусов. При пользовании им не возникает особых проблем, риск смазывания углов болта возникает в условиях оказания меньшего усилия или же меньшего износа шляпки болта. В некоторых случаях ключи подобного типа могут сочетать в себе сразу 6 и 12-тигранные головки.

Один из вариантов исполнения подобного инструмента предусматривает крепление головки к ручке посредством шарнира. Такое решение обуславливает различия по размеру головок с каждого конца.

Особой разновидностью такого инструмента являются ключи Т-образной формы с одной головкой. Помимо них в продаже представлены баллонные, которые выполнены в виде креста, а также модификации со сменными головками, которые заметно ограничивают размеры набора.

Трубчатые гаечные ключи

Инструмент подобного типа выполнен в виде трубки, концы которой имеют вид шестигранника. Этот инструмент предусматривает отверстие для воротка. Концы его могут иметь различные размеры. В большинстве случаев ключи подобного исполнения используют для обслуживания оборудования и машин, прежде всего, автомобилей.

В некоторых случаях изготовители решаются на некоторые изменения в конструкции, создавая путем сгибания трубки инструмент в форме буквы Г. Концы такого инструмента не отличаются по своим размерам, в плане функциональности расположения они полностью идентичны Г-образным торцовым ключам.

Гаечные ключи с трещоткой

Под этим типом следует понимать накидной и торцовый инструмент, характеризующийся наличием в конструкции храпового механизма. Из достоинств этих ключей следует отметить:
  • отсутствие необходимости в перекидывании;
  • наличие очень маленького угла, на который приходится поворачивать инструмент, чтобы открутить или закрутить крепеж.

Свои особенности в конструкционном плане предусматривает и сама трещотка: в случае наличия у нее 72 зубьев можно ограничиться поворотом на 5 градусов. Трещотка с 40 зубьями требует поворота на 9 градусов и т.д. Расчет угла производится путем деления 360 градусов на число зубьев трещотки. Этот момент приобретает особую значимость в ситуации, когда приходится работать в условиях ограниченного пространства.

Рожковые ключи

Заключение

Гаечные ключи пользуются спросом не только среди профессионалов, но и у рядовых потребителей, которым также часто приходится иметь дело с крепежом. И хотя рожковые ключи являются наиболее распространенным вариантом, домашнему мастеру не помешает иметь в своем арсенале инструменты иного исполнения. Во многом именно тип используемого гаечного ключа определяет, насколько эффективным будет откручивание или закручивание болта. Просчеты здесь недопустимы, поскольку это может привести к повреждению грани гайки, из-за этого проблема по снятию крепежа еще более усложняется.

Оцените статью: Поделитесь с друзьями!

Цены на ключи рожковые – выбрать от 6 до 95 мм.

Для работы с крепежными резьбовыми изделиями с внешней шестигранной головкой самым простым и распространенным инструментом является ключ рожковый (гаечный ключ с открытым зевом). Конструкция данного инструмента элементарна: это монолитная рукоятка, которая заканчивается U-образной рабочей частью, предназначенной для обхвата крепежа с двух или трех сторон. Рабочая часть рассчитана на определенный фиксированный размер крепежа и в большинстве случаев отогнута от рукоятки под небольшим углом, чтобы увеличить рабочую область инструмента.

Самым востребованным является двусторонний рожковый ключ с двумя рабочими частями (под близкий размер крепежа), которые располагаются на противоположных концах рукоятки. Наиболее рационально, считают специалисты, купить набор ключей, чтобы избежать возможных неприятностей при отсутствии ключа нужного размера.

Алфавитный поиск:

Найдено товаров: 155

Поможем выбрать подходящий инструмент

Рожковый ключ отлично подходит для откручивания/закручивания болтов, гаек и других резьбовых соединений. Обычно такие инструменты маркируются по размерам крепежа, на который они рассчитаны. Для двусторонних ключей эта маркировка выглядит так: NNxMM, где NN и MM – размеры в миллиметрах каждой рабочей части. Соответственно, односторонний ключ обозначается одним двузначным числом.

Разнообразие размеров резьбового крепежа предполагает и большое количество моделей ключей. Так, можно встретить миниатюрные двусторонние ключи, рассчитанные на крепеж 06х07 миллиметров, и весьма увесистые – 50х55 миллиметров. Односторонние ключи бывают рассчитаны даже на большие размеры, например на 75 или 95 миллиметров.

Если вы обладатель иномарки, то должны знать, что наиболее часто в европейских легковых автомобилях встречаются гайки и болты с размерами десять, тринадцать, шестнадцать и двадцать три миллиметра. В то же время в автомобилях японского производства многие крепежные элементы имеют головки с размером четырнадцать и двенадцать миллиметров.

Рожковые ключи – 90 фото и основные правила подбора качественных ключей

Пожалуй, все согласятся с тем, что для того, чтобы собрать или разобрать какой-либо механизм, потребуется воспользоваться рожковым гаечным ключом. Все мастера и любители, и профессионалы не раз в своем деле или в быту пользовались этим инструментом.

Краткое содержимое статьи:

Разнообразие размеров ключей

Как и любой другой инструмент, рожковые ключи имеют свои размеры и характеризующие их критерии. Существуют и известные всем стандарты в отношении их размерности.

Размер ключа определяет пролет между его губками или рожками, который называют зев. На ручку ключа наносится маркировка в виде цифр, определяющих его размер в мм, который и является значением ширины между рожками.

Размеры варьируются в интервале от минимума – 2,5х3,2 мм до максимума 70х80 мм. Это так называемые нормы, установленные согласно ГОСТ, которые являются ненарушаемым законом.

К тому же ГОСТ содержит и другие характеризующие их свойства:

  • расчет максимально допустимых отклонений размеров зева;
  • нормативную прочность и твердость;
  • установленную маркировку изделия;
  • наличие защитного покрытия и пр.

Разновидности моделей

Наиболее распространенными и востребованными являются ключи с двумя рожками (зевами). Такая модель называется двухрожковый ключ, соответствующий ГОСТ 2839. Для раскручивания крепления с шагом между гранями 18-20 мм, расположенными друг напротив друга, потребуется ключ с маркировкой 18 (20).

В непредвиденных внезапно возникших ситуациях рядом может не оказаться инструмента нужного размера. Можно воспользоваться ключом немного большего размера, но при этом в свободное место потребуется вставить отвертку либо нож.


На фото представлены самые востребованные варианты рожковых ключей, среди них такие разновидности:

  • составные по ГОСТ 16.983, которые состоят из торцевой насадки, полого углубления и ручки;
  • разводные по ГОСТ 7275.75, с возможностью регулировки размера;
  • узконаправленные, используемые в специфических видах производства;
  • в виде звезды, бристольские и шестигранники, в соответствии с ГОСТ 11737.93, применяемые для содержания и ремонта велотранспорта и компьютерной техники, в сложнодоступных местах.



Правила выбора

Как удачно выбрать рожковый ключ, чтобы не ошибиться? Широкий ассортимент модельного ряда ключей ясно дает понять, что для «каждого сверчка имеется своя скрипка», т.е. для выполнения любой задачи существует свой вид инструмента.

Прежде всего, нужно знать цель применения и уровень сложности поставленного задания. Для производства гаечных ключей используется высококачественная инструментальная сталь, содержащая ванадий и хром.

Чтобы одним махом решить множество задач и, главное, не размышлять, какой ключ подойдет, можно приобрести универсальную модель, совмещающую несколько инструментов. Такому мастеру подвластны любые размеры и модификации гаек. Его мощные зубцы не дают скользить по гладким поверхностям, являясь значительным достоинством инструмента.

Существующие электрические ключи работают благодаря энергетическому заряду аккумуляторов и батареек. В этом случае, мастер сам решает, какой инструмент ему больше по душе.

Стоимость рожковых ключей зависит от некоторых параметров: многофункциональности, технических свойств и производителя. Односторонние инструменты с зевом от 3,1 до 85 мм являются самыми дешевыми по цене.

Приобретая инструмент, не забудьте про размер рукоятки, так как длинная будет сокращать амплитуду движения при повороте. Укороченная одна губка способствует увеличению радиуса действия ключа и накидыванию головки сбоку гайки.

Искусственно удлиненная рукоятка повысит усилие, при этом губки могут сломаться или разогнуться. При помощи молотка их можно вернуть в прежнее положение, но металл будет непрочным.


Как вариант, можно использовать еще один способ ремонта зева с помощью наваривания слоя металла, который откорректирует размер зева абразивным инструментом. При размере зева 25 мм этот способ произведет нужный эффект.

Срок эксплуатации ключей может составлять от одного года до пяти лет. Самым долговечным считается ключ кольцевой, соответствующий требованиям ГОСТ 2906. Он достаточно прочный, но со временем подвержен износу. Кроме этого имеет ограничения в эксплуатации: его применяют только для гаек.


Фото рожковых ключей

Также рекомендуем посетить:

Ключи гаечные

Ключи комбинированные трещоточные

При работе трещоточным ключом угол поворота кольцевого зева составляет всего 5 градусов, что позволяет работать в труднодоступных местах без необходимости перезахвата крепежа.  Двенадцатигранный кольцевой зев надежно захватывает крепеж, препятствуя «срыву» граней и даже в том случае, если его углы немного повреждены. При этом кольцевой зев выдерживает очень высокие нагрузки. Рожковый зев расположен под углом 15 градусов к плоскости ключа, для более комфортной работы.  Рожковым зевом можно работать с крепежом, даже когда доступ к нему открыт только с одной стороны и нет возможности накинуть ключ на крепежный элемент. Зев расположен под углом 15 градусов к оси рукоятки, для работ в труднодоступных местах. Ключи соответствуют ГОСТ 2838

Ключи рожковые

Рожковые ключи – это инструмент «2 в 1» – ключ с двумя разными размерами зева. Ключи соответствуют ГОСТ 2838. Зев U-образной формы расположен под углом 15 градусов к оси рукоятки, для работ в труднодоступных местах. Рожковым ключом удобно работать даже в том случае, если доступ к крепежу открыт только с одной стороны и нет возможности накинуть ключ на крепежный элемент

Ключи рожковые и комбинированные

Рожковые ключи – это инструмент «2 в 1» – ключ с двумя разными размерами зева. Ключи соответствуют ГОСТ 2838. Зев U-образной формы расположен под углом 15 градусов к оси рукоятки, для работ в труднодоступных местах. Рожковым ключом удобно работать даже в том случае, если доступ к крепежу открыт только с одной стороны и нет возможности накинуть ключ на крепежный элемент Комбинированные ключи можно назвать самым универсальным гаечным ключом. Рожковым зевом можно работать с крепежом, даже когда доступ к нему открыт только с одной стороны и нет возможности накинуть ключ на крепежный элемент. Зев расположен под углом 15 градусов к оси рукоятки, для работ в труднодоступных местах. Двенадцатигранный кольцевой зев надежно захватывает крепеж, препятствуя «срыву» граней и даже в том случае, если его углы немного повреждены. При этом кольцевой зев выдерживает очень высокие нагрузки. Зев расположен под углом 15 градусов к плоскости ключа, для более комфортной работы. Ключи соответствуют ГОСТ 2838

Ключи комбинированные

Комбинированные ключи можно назвать самым универсальным гаечным ключом. Рожковым зевом можно работать с крепежом, даже когда доступ к нему открыт только с одной стороны и нет возможности накинуть ключ на крепежный элемент. Зев расположен под углом 15 градусов к оси рукоятки, для работ в труднодоступных местах. Двенадцатигранный кольцевой зев надежно захватывает крепеж, препятствуя «срыву» граней и даже в том случае, если его углы немного повреждены. При этом кольцевой зев выдерживает очень высокие нагрузки. Зев расположен под углом 15 градусов к плоскости ключа, для более комфортной работы. Ключи соответствуют ГОСТ 2838

Двойные рожковые гаечные ключи

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 12 мм STAHLWILLE 40061212 SW-40061212

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Набор двойных рожковых гаечных ключей ELECTRIC № 12/10Pc STAHLWILLE 96400653 SW-96400653

Набор двойных рожковых гаечных ключей ELECTRIC, метрических размеров.

Размеры ключей, мм: 4; 4,5; 5; 5,5; 6; 7; 8; 9; 10; 11.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 10 мм STAHLWILLE 40061010 SW-40061010

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 11 мм STAHLWILLE 40061111 SW-40061111

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 13 мм STAHLWILLE 40061313 SW-40061313

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 14 мм STAHLWILLE 40061414 SW-40061414

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 3,2 мм STAHLWILLE 40063232 SW-40063232

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 3,5 мм STAHLWILLE 40063535 SW-40063535

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 4 мм STAHLWILLE 40060404 SW-40060404

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 4,5 мм STAHLWILLE 40064545 SW-40064545

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 5 мм STAHLWILLE 40060505 SW-40060505

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 5,5 мм STAHLWILLE 40065555 SW-40065555

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 6 мм STAHLWILLE 40060606 SW-40060606

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 7 мм STAHLWILLE 40060707 SW-40060707

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 8 мм STAHLWILLE 40060808 SW-40060808

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12 ELECTRIC, 9 мм STAHLWILLE 40060909 SW-40060909

Малый двойной рожковый гаечный ключ ELECTRIC.

Метрические размеры, хромированный.

Малый двойной рожковый гаечный ключ 12a ELECTRIC, 1/2″ STAHLWILLE 40463232 SW-40463232

Малый двойной рожковый гаечный ключ ELECTRIC.

Дюймовые размеры, хромированный.

Малый двойной рожковый гаечный ключ 12a ELECTRIC, 1/4″ STAHLWILLE 40461616 SW-40461616

Малый двойной рожковый гаечный ключ ELECTRIC.

Дюймовые размеры, хромированный.

Малый двойной рожковый гаечный ключ 12a ELECTRIC, 11/32″ STAHLWILLE 40462222 SW-40462222

Малый двойной рожковый гаечный ключ ELECTRIC.

Дюймовые размеры, хромированный.

Малый двойной рожковый гаечный ключ 12a ELECTRIC, 13/64″ STAHLWILLE 40461313 SW-40461313

Малый двойной рожковый гаечный ключ ELECTRIC.

Дюймовые размеры, хромированный.

Малый двойной рожковый гаечный ключ 12a ELECTRIC, 15/64″ STAHLWILLE 40461515 SW-40461515

Малый двойной рожковый гаечный ключ ELECTRIC.

Дюймовые размеры, хромированный.

Малый двойной рожковый гаечный ключ 12a ELECTRIC, 3/16″ STAHLWILLE 40461212 SW-40461212

Малый двойной рожковый гаечный ключ ELECTRIC.

Дюймовые размеры, хромированный.

Малый двойной рожковый гаечный ключ 12a ELECTRIC, 3/8″ STAHLWILLE 40462424 SW-40462424

Малый двойной рожковый гаечный ключ ELECTRIC.

Дюймовые размеры, хромированный.

Малый двойной рожковый гаечный ключ 12a ELECTRIC, 5/16″ STAHLWILLE 40462020 SW-40462020

Малый двойной рожковый гаечный ключ ELECTRIC.

Дюймовые размеры, хромированный.

Малый двойной рожковый гаечный ключ 12a ELECTRIC, 5/32″ STAHLWILLE 40461010 SW-40461010

Малый двойной рожковый гаечный ключ ELECTRIC.

Дюймовые размеры, хромированный.

Малый двойной рожковый гаечный ключ 12a ELECTRIC, 7/16″ STAHLWILLE 40462828 SW-40462828

Малый двойной рожковый гаечный ключ ELECTRIC.

Дюймовые размеры, хромированный.

Малый двойной рожковый гаечный ключ 12a ELECTRIC, 7/32″ STAHLWILLE 40461414 SW-40461414

Малый двойной рожковый гаечный ключ ELECTRIC.

Дюймовые размеры, хромированный.

Малый двойной рожковый гаечный ключ 12a ELECTRIC, 9/16″ STAHLWILLE 40463434 SW-40463434

Малый двойной рожковый гаечный ключ ELECTRIC.

Дюймовые размеры, хромированный.

Малый двойной рожковый гаечный ключ 12a ELECTRIC, 9/32″ STAHLWILLE 40461818 SW-40461818

Малый двойной рожковый гаечный ключ ELECTRIC.

Дюймовые размеры, хромированный.

Набор двойных рожковых гаечных ключей ELECTRIC № 12/15Pc STAHLWILLE 96400651 SW-96400651

Набор двойных рожковых гаечных ключей ELECTRIC, метрических размеров.

Размеры ключей, мм: 3,2; 3,5; 4; 4,5; 5; 5,5; 6; 7; 8; 9; 10; 11; 12; 13; 14.

Набор двойных рожковых гаечных ключей ELECTRIC № 12a/13Pc STAHLWILLE 96404654 SW-96404654

Набор двойных рожковых гаечных ключей ELECTRIC, дюймовых размеров.

Размеры ключей: 5/32; 3/16; 13/64; 7/32; 15/64; 1/4; 9/32; 5/16; 11/32; 3/8; 7/16; 1/2; 9/16.



Экспертиза качества гаечных ключей

Гаечный ключ представляет собой простой инструмент, который уже несколько веков помогает справляться рабочим всех мастей с резьбовым соединением. Его применение достаточно разнообразно: в быту, в мастерских, в сервисных центрах, на производстве и так далее. С его помощью можно закрутить и открутить гайку. У мастера чаще всего имеются ключи разных типов, потому что никогда не знаешь, какой из них может понадобиться в каждом конкретном случае. Их различают:

– рожковые;

– накидные;

– комбинированные;

– ключи с шарнирами;

– трубчатые;

– торцевые;

– имбусовые;

– ключи с переменным размером рабочего профиля.

Мы рассмотрим рожковые гаечные ключи.

При использовании рожкового ключа гайка закрепляется между губками, напоминающие рожки. Именно поэтому этот ключ и получил свое название. Также встречается другое название этого вида, используемое в ГОСТе – ключ гаечный с отрытым зевом.

Для повышения функциональности рожковые ключи изготавливают, как правило, двусторонними, для разных размеров гаек. Это в два раза сокращает количество предметов в наборе таких ключей. И делает его использование более удобнее.

Продольная ось головки и продольная ось ручки находятся под углом 15 или 75 градусов (рисунок). Это нужно для облегчения работы в ограниченном или узком пространстве.

Рис. Ключ с одинаковым размером зева с обеих сторон,с углами наклона зева 15° и 75°

Рожковые ключи разделяются по видам:

  • Составные – в конструкции находится насадка торцевой структуры, полое гнездо и рукоятка;
  • Разводные – универсальный инструмент, имеющий регулируемый размер зева;
  • Ключи узконаправленного профиля – используются для работы в определенном виде деятельности;
  • Звездообразные, бристольские и шестигранные – применяются в обслуживании автомобиля, велосипедов, техники и оборудования.

В ГОСТе 2838-80 [1] (переиздание 1985 г.) записаны технические требования, которые должны соблюдаться при изготовлении гаечных ключей. По ГОСТу 2838 твердость гаечных ключей должна соответствовать указанной в таблице.

Таблица

Твердость гаечного ключа с открытым зевом в зависимости от диаметра

Размер зева, мм

Твердость HRC3

Ряд 1

Ряд 2

≤36

45,5…51,5

41,5…46,5

≥36

40,5…46,5

36,5…41,5

Также допускается понижение твердости рукояток ключей на 5 единиц HRC3 , по сравнению с нижним пределом твердости.

По ГОСТу 2838 прочность гаечных ключей определяется по крутящему моменту, который должен выдерживать ключ, чтобы ему присвоили соответствующую группу: А, В, С, D. Самый высокий крутящий момент выдерживают ключи группы «А».

Ключи изготавливаются из стали марок 40Х, 40ХФ и 40ХФА. Сталь 40ХФА обладает более высоким качеством, о чем говорит буква А в маркировке.

Гаечные ключи эксплуатируются в сложных условиях, они регулярно подвергаются воздействию масла, воды и других химических веществ, провоцирующих коррозию. Именно поэтому многие ключи имеют антикоррозийное покрытие, которое повышает срок их службы, обычно используют цинковое покрытие, которое обеспечивает высокую степень защиты и лишь ненамного удорожает инструмент.

Также согласно ГОСТ 2838–80 на ключах должны быть следующие маркировки:

– товарный знак;

– размер зева;

– слово «хромованадий» или марка стали.

Мы проводим исследование двух гаечных ключей: советского производства и фирмы «Matrix» (немецкий бренд).

Первоначальный этап исследований – анализ документации в упакованных коробках и на самих ключах. Установлено, что ключ отечественного производства 14 ´ 15 и «Matrix» 20 ´ 22 оформлены в соответствии с требованиями настоящего стандарта по технической документации.

В характеристике указано, что ключ отечественного производства изготовлен из марки стали 40XФА c хромированным покрытием для защиты от коррозии, а ключ марки «Matrix» из 40ХФ с матовым хромоникелевым покрытием также для защиты от коррозии. Данные стали укладываются в требования ГОСТ.

Экспертиза проводилась на базе кафедры «Материаловедение и товарная экспертиза» Самарского государственного технического университета.

Использовалось следующее оборудование: Стационарный твердомер для измерения твердости по методу Роквелла «ТР5006М»

Проведенный анализ по измерению твердости показал, что испытуемый образец советского производства имеет твердость ~ (48,42,45,45) 45HRCсред (толщина защитного слоя 7 мкм). Соответствует стандартам ГОСТ. Гаечный ключ фирмы «Matrix» твердостью ~ (49,44,46,47) 46,5HRCсред (толщина защитного слоя 7мкм) также соответствует требованиям.

Таким образом, в работе провелись экспертизы гаечных ключей отечественного и импортного производства.

Типы гаечных ключей, которые должен знать каждый домашний мастер

Фото: istockphoto.com

Первые гайки и болты, которые начали использовать в первые годы Возрождения, имели квадратную головку. Шестигранная (шестигранная) конструкция последовала вскоре после этого и остается доминирующей разновидностью сегодня, хотя квадратные головки по-прежнему являются правилом для болтов с кареткой и лагом.

Независимо от количества сторон (называемых плоскостями) гайки или головки болта существует несколько инструментов, специально предназначенных для их затягивания или снятия.Каждый из различных типов имеет существенные характеристики и недостатки, но есть некоторые различия между накидными, рожковыми и комбинированными ключами.

Гаечные ключи имеют отверстия, которые немного больше, чем гайки или болты, для которых они предназначены (обычно зазор составляет несколько тысячных дюйма). Однако, если ключ затягивается слишком свободно, кончики гайки или головки болта закругляются.

Все ключи доступны во многих размерах и могут быть приобретены по отдельности или в наборах.В небольшом наборе может быть от шести до 10 гаечных ключей размером от пяти шестнадцатых до одного дюйма. Стандартные гаечные ключи продаются с шагом от шестнадцати дюймов до полутора дюймов (и, конечно же, с метрическими размерами). Длина инструмента изменяется пропорционально его размеру и составляет от четырех дюймов до почти двух футов. Логика состоит в том, что более короткий (или более длинный) инструмент минимизирует (или максимизирует) усилие, которое вы можете использовать для затяжки меньшей (или большей) гайки. Это помогает избежать срезания болтов из-за приложения слишком большого давления.

Ключи накидные и рожковые продаются с ключами разного размера на концах отдельных инструментов. Такой экономичный подход означает, что набор из пяти предметов фактически будет содержать в два раза больше гаечных ключей.

Вы также обнаружите, что два гаечных ключа одного размера и типа могут иметь совершенно разные ценники. Объяснение кроется в материалах и производственном процессе. Лучшие гаечные ключи изготавливаются из сплавов, таких как хром или ванадий, в то время как менее дорогие инструменты изготавливаются из молибденовой стали или просто штампуются из листового металла.Штампованные ключи более громоздкие (для прочности требуется больше материала) и весьма полезны при редких небольших нагрузках. Однако при частом использовании и практически для любых автомобильных применений более дорогие инструменты окажутся более выгодными вложениями.

Фото: istockphoto.com

Ключи накидные

Это гаечные ключи с закрытым концом, обычно с шестью или 12 точками по внутреннему диаметру губок. Шестиконечная губка предназначена для шестигранных головок и гаек, в то время как 12-гранная конфигурация также подходит для квадратной гайки. Концы гаечного ключа немного смещены. Накидные ключи обычно обеспечивают более надежный захват, чем рожковые. Тонкая стенка губки также облегчает доступ к гайкам в ограниченном пространстве, но бывают ситуации, когда эти ключи нельзя использовать, так как их нужно надевать на конец болта. (См. Пример на Amazon.)

Фото: istockphoto.com

Гаечные ключи с открытым зевом

Плоские губки этих гаечных ключей надеваются на гайки или головки болтов и используются для ослабления или затяжки.Открытые концы позволяют надевать инструмент на гайку в узких местах, где будет недостаточно места для накидного ключа или головки, или там, где длина вала или трубы мешает. Гаечные ключи с открытым зевом – самые быстрые и простые в использовании гаечные ключи, но они не всегда помещаются в тесном пространстве. (См. Пример на Amazon.)

Фото: amazon.com

Комбинированные ключи

Комбинированные ключи имеют рожковую губку на одном конце инструмента и накидной гаечный ключ того же размера на Другие.Поскольку существует множество ситуаций, когда тот или иной тип просто не работает, комбинированные ключи действительно могут оказаться полезными. Однако, если гаечные ключи требуются нечасто, дополнительные расходы на комбинированные ключи могут не потребоваться. (См. Пример на Amazon.)

Фото: istockphoto.com

Разводные ключи

Если пространство или бюджет требуют покупки только одного ключа, разводной ключ, вероятно, будет вашим лучшим вложением. Самый распространенный вид регулируемого ключа называется серповидным гаечным ключом в честь формы его губок; другой, называемый гаечным ключом, сегодня используется реже. (См. Пример на Amazon.)

Разводной ключ больше, чем фиксированный гаечный ключ с открытым зевом или накидной гайкой, но только один регулируемый может выполнять работу с несколькими фиксированными гаечными ключами. У полумесяца одна фиксированная губка, а другая регулируется поворотом червячного винта. Оба имеют открытый конец, но их регулируемая природа также означает, что их можно использовать с дюймовыми, метрическими, болтами Витворта и другими размерами.

Такой гибкий инструмент, как разводной ключ, ограничения его конструкции не позволяют ему иметь силу захвата фиксированного ключа.Более вероятно скругление острия на гайке или головке болта: особенно при работе с механизмами предпочтительнее фиксированные гаечные ключи. При использовании регулируемого периодически проверяйте его на затяжку, так как иногда гаечный ключ ослабнет.

При использовании разводного ключа установите губки точно на гайку, слегка покачивая ключ при затягивании губок, чтобы обеспечить надежную посадку. Также убедитесь, что для дополнительной прочности гайка расположена настолько глубоко, насколько она войдет в горловину разводного ключа.

Регулировки можно купить разных размеров. Например, четырехдюймовый гаечный ключ имеет максимальный угол наклона полдюйма, в то время как 12-дюймовая модель раскрывается до одной и пяти шестнадцатых дюймов. Доступны как большие, так и меньшие модели, а также ряд промежуточных размеров.

Разумная стратегия – купить два разводных гаечных ключа дополнительных размеров, скажем, один длиной шесть или восемь дюймов, а другой, более крупный, может иметь длину двенадцать или пятнадцать дюймов.

Фото: istockphoto.com

Ключи с внутренним шестигранником

Ключи с внутренним шестигранником представляют собой стальные стержни шестиугольного сечения, изогнутые в форме буквы L. Чем короче головка, тем длиннее ручка. Любой конец можно вставить в соответствующие отверстия в верхней части болтов или крепежных винтов, чаще всего установочные винты, используемые в инструментах и ​​механизмах, чтобы надежно удерживать одну часть по отношению к другой. Например, шкивы на валах часто фиксируются установочными винтами, утопленными в корпусе шкива. (См. Пример на Amazon.)

Эти маленькие инструменты, также известные как инопланетные ключи, гаечные ключи с установочными винтами и шестигранные ключи, кажутся совершенно неуместными – до тех пор, пока они не понадобятся. Тогда они – единственное решение проблемы.

Они производятся в различных размерах, от шестнадцатой дюйма до трех четвертей дюйма, хотя инопланетные гаечные ключи больше трех восьмых дюйма встречаются редко, за исключением работы с очень большими механизмами.

Для заворачивания установочных винтов можно использовать любой конец гаечного ключа, но ручка обеспечивает больший рычаг.В некоторых стесненных помещениях необходимо использовать более короткий. Если требуется дополнительный крутящий момент, для захвата рукоятки гаечного ключа и ее поворота могут оказаться полезными два зажима или плоскогубцы.

Фото: istockphoto.com

Наборы головок

Головки – еще один вариант в мире гаечных ключей. Они очень удобны и в опытных руках позволяют быстро затягивать и ослаблять гайки или болты. Хотя они входят в стандартную комплектацию автомобильных магазинов, их можно использовать в других местах, в частности, при работе с машинами. (См. Пример на Amazon.)

Сами розетки имеют цилиндрическую форму. На одном конце есть точки, которые напоминают те, что в губке гаечного ключа, а на другом – квадратное отверстие, в которое вставляется приводной механизм. Отдельные гнезда обозначаются квадратным отверстием (размером привода) и размером гайки, на который подходит противоположный конец.

Рукоятка, приводящая в движение розетки, может напоминать отвертку, хотя чаще используются ручки с храповым механизмом. Храповик устраняет необходимость снимать гнездо с гайки только для того, чтобы установить его для другого хода при работе в тесноте, где есть ограниченное пространство для поворота рукоятки.Инструмент поворачивает болт при повороте в одном направлении, но возвращается без поддержки гнезда. Рычаг позволяет обратить процесс, так что инструмент можно использовать поочередно для затяжки или ослабления.

Есть также кривошипы, удлинители, шарнирные ручки, универсальные шарниры и другие устройства, которые используются для привода розеток.

Розетки и сопутствующие механизмы бывают разных размеров. Действительно, полный набор розеток может состоять из нескольких сотен штук по цене в несколько сотен долларов.Тем не менее, хороший базовый набор розеток для дома с полдюжиной розеток (от четверти дюйма до, возможно, пяти восьмых дюйма), трещоткой и удлинителем окажется полезным для заворачивания стопорных болтов, периодического ремонта и других задач.

Накидной гаечный ключ

по сравнению с гаечным ключом с открытым зевом

Торцевой гаечный ключ по сравнению с гаечным ключом с открытым зевом

Ни один респектабельный ящик для инструментов не обходится без набора как коробки, так и открытого торцевые ключи. Хотя они используются с той же основной целью затяжки и откручивание гаек, бывают ситуации, когда один тип гаечного ключа работает лучше чем другой.

Накидной гаечный ключ

Накидной гаечный ключ, также известный как накидной гаечный ключ, имеет закрытую головку, которая захватывает все грани болта или гайки. Эта функция обеспечивает больше кредитного плеча и меньше вероятность проскальзывания по сравнению с гаечным ключом с открытым зевом.

Накидные ключи

доступны с 6- или 12-гранными головками для использования с гайками. или головки болтов шестиугольной формы. Есть также 8-гранные ключи для гайки и головки болтов квадратной формы.

Гаечный ключ с открытым зевом

Гаечный ключ с открытым зевом имеет U-образное отверстие, которое захватывает две противоположные стороны болт или гайка.Гаечный ключ часто бывает двусторонним с отверстием другого размера. на каждом конце. Концы обычно меняются на один размер, например, 1/2 дюйма и 9/16 “.

Концы рожкового ключа обычно расположены под углом примерно 15 градусов к ось ручки. Это позволяет переворачивать инструмент, обеспечивая большую диапазон движения в ограниченном пространстве.

Особенности конструкции

Некоторые накидные ключи смещены, чтобы обеспечить пространство для суставов пальцев и зазор вокруг выступы и другие препятствия.Типичный гаечный ключ с открытым зевом не смещен.

Гаечные ключи лучшего качества, накидные или рожковые, изготавливаются методом прямой ковки. Инструментальная сталь из хромованадиевого сплава, покрытая хромом для защиты от коррозии и упростить очистку.

Комбинированные ключи объединяют коробку и открытый конец на противоположных сторонах гаечный ключ. Оба конца обычно одного размера. Такие ключи очень полезны потому что они обеспечивают преимущества обоих типов ключей.

Как добраться до застежки

Одно из преимуществ рожкового ключа по сравнению с накидным ключом состоит в том, что он позволяет задвигать ключ со стороны гайки или болта.Этот очень полезен в ситуациях, когда недостаточно места для перемещения вверните сверху. Накидной гаечный ключ на 12 пунктов полезен в ситуациях, когда поворот ограничен, особенно по сравнению с рожковым ключом.

Крепежное повреждение

Поскольку рожковые ключи захватывают фитинг только с двух сторон, имеется большая вероятность закругления фитинга при проскальзывании гаечного ключа. Чтобы свести к минимуму шансы на это, используйте гаечный ключ, который точно подходит и убедитесь, что полностью захватывает фитинг.Округлить гайку накидным ключом практически невозможно, если ключ не слишком большой.



Самый используемый инструмент в ящике для инструментов: рожковые ключи

Сегодня мы поговорим немного о наиболее часто используемом инструменте в вашем ящике для инструментов – гаечном ключе. В частности, я собираюсь сосредоточиться на стороне открытого конца. Гаечные ключи с открытым зевом бывают самых разных форм и стилей. Сходите на любую встречу по обмену, и вы найдете гаечные ключи с таким же количеством разных имен, как в телефонной книге небольшого городка. Вы даже можете найти много таких марок, как Ford и IH. Автомобили и тракторы когда-то фактически поставлялись с набором инструментов для их ремонта. Сегодняшние автомобили поставляются с наклейкой на лобовом стекле дилера с номерами сервисных центров и аварийных центров. Таким образом, вы защищены на все случаи жизни.

Я всегда стараюсь начать с взрыва из прошлого. Но примерно за час до начала этого блога я понятия не имел, что использовать. Я собирался использовать простой гаечный ключ Ford и попытаться убедительно убедить меня в том, что это что-то особенное.К счастью, я покопался в старом ящике для инструментов и нашел этот драгоценный камень от производителя автомобилей Peugeot. На нем штамп 17 и 19. Теперь мне нужно забрать этот гаечный ключ с собой и посмотреть, как он работает. Это может объяснить, почему цены на импортные экзотические товары на 30 долларов в час выше, чем у местных. Я бы хотел больше денег, если бы мне пришлось смотреть на это в своей коробке, но в одиночку использовать его весь день.


Это стандартный рожковый ключ. Некоторые производители изменяют угол наклона головы на несколько градусов и считают, что колесо изобрели заново.Это все еще гаечный ключ с открытым зевом. Это, безусловно, самый популярный тип гаечных ключей на рынке. Я собираюсь привести здесь статистику, но эта конструкция легко составляет 90% всех гаечных ключей, производимых в мире.


После гадостей про угол в несколько градусов. Измените угол наклона целой связкой, и этот ключ очень пригодится в трудных ситуациях.


До изобретения накидного ключа с храповым механизмом компания Craftsman разработала этот гаечный ключ с трещоткой и открытым зевом.Он действительно работает, если вы освоите его и не пытаетесь применить слишком большой крутящий момент.


Это еще одна попытка улучшить гаечный ключ с помощью Mac Tools. Мне нравится концепция 6-гранных болтов, но я должен сказать, что меня не устраивает идея держать гаечный ключ полностью прижатым к болту / гайке.


Теперь я признаю, что когда Snap-On вышел с этим открытым приводом, называемым фланговым приводом, я был заинтригован.Благодаря революционной конструкции с различным расстоянием между зубьями соскальзывание болта / гайки осталось в прошлом. Все, с кем я разговаривал, любят эти гаечные ключи. Важное предупреждение: если вы работаете в авиационном бизнесе или работаете с автомобилями для массового пользования, вы можете отказаться от них, поскольку они сильно повреждают крепеж.


Один из предметов, который у меня лично есть в ящике для инструментов, и который мне очень нравится, – это хороший набор тонких ключей. Почти каждый должен узнать гаечный ключ внизу этой фотографии.Это штампованный гаечный ключ, который часто поставляется с шлифовальными машинами, или почти у любого хипстера есть их стопка из приключения на прошлой неделе в IKEA. Гаечный ключ, изображенный наверху, – это ваш стандартный кованый тонкий гаечный ключ. Тот, что на фотографии, на самом деле является прототипом нашего тестового стенда губернатора. Поэтому, если у вас есть регулятор высокого холостого хода Apex, этот гаечный ключ затягивает регулировочную гайку и торцевую крышку каждого регулятора, который мы производим.


Вы можете найти все виды специальных рожковых ключей. Это ключ для топливопровода.Я даже не собираюсь пытаться охватить их все на рынке.

Гаечный ключ должен быть в моем списке инструментов, которые должны быть у каждого. Ну, может, не разновидность Пежо. Я знаю, что много раз слышал, как вас спрашивают, все еще крутите гаечные ключи. Никакой другой инструмент не ассоциируется так тесно с работой механика или автомобильного / дизельного техника, если хотите. Так что гордитесь своими гаечными ключами и знайте, что их действительно никогда не заменить простой храповик. К тому же храповик никогда не даст того четкого и ясного удара, как хороший гаечный ключ, врезаясь в бетонный пол прямо перед массой ненормативной лексики.

Фред

Рубрика: База знаний С тегами: инструменты механика, рожковые ключи, ящик для инструментов, инструменты, ключи

Стандартные номера для рожковых ключей

Номера отраслевых стандартов для рожковых ключей

Гаечные ключи с открытым зевом были одними из первых инструментов, которые предлагались в стандартных размерах. и с самого начала этим инструментам были присвоены «стандартные» номера моделей. Эти цифры фактически произошли от более или менее последовательных номеров моделей. назначенный Дж.Х. Уильямс и компания, обычно считается первым производителем инструментов, предложившим гаечные ключи стандартных размеров. Поскольку система оказалась полезной, другие производители начали использовать ту же нумерацию, и вскоре модели гаечных ключей стали считаться «торговыми номерами» или «промышленными стандартными номерами».

Ко времени выхода 15-го издания каталога Williams 1912 г. рожковые ключи все еще могли быть покрыты двузначными номерами моделей. Однако в течение нескольких лет потребовались дополнительные комбинации размеров. и система была расширена за счет добавления префикса “7” к некоторым числам, плюс буквенный суффикс (A, B или C) для других.

Не все производители приняли систему Вильямса, по крайней мере, сначала. Billings & Spencer, вероятно, был самым значительным производителем с отдельной системой нумерации, а их модельная серия 11xx предлагала даже на несколько больше комбинаций размеров, чем Williams.

В конечном итоге Williams расширил систему нумерации на накидные ключи, добавив 4-значное смещение для обозначения дизайна. Например, серия 8000 указывала на гаечные ключи со смещением стандартной длины, а серия 9000 – это короткие гаечные ключи со смещением.

К 1930-м годам некоторые производители (особенно Blue Point / Snap-on и Vlchek) начали использовать размеры отверстий 32-го размера, чтобы кодируйте номер модели для своих инструментов. В этой более рациональной системе нумерации почтенный гаечный ключ 725B превратился в гаечный ключ (Blue Point Supreme) S1618 или (Vlchek) W1618.


Стандарты размеров проема

Номер модели гаечного ключа указывает комбинацию размеров отверстий, но способ описания размеров вносил еще больше путаницы.В конце 19 – начале 20 вв. размеры гаечных ключей обычно назывались номинальным размером болтов, гайки которых они подходят, а не размер (по плоскости) самих гаек. Например, отверстие «1/2» может соответствовать гайке 7/8 (поперек плоскостей), навинченной на болт 1/2 дюйма.

Чтобы еще больше усугубить путаницу, Для гаек и болтов существовало как минимум три различных стандартных системы:

  • The U.S.S. или стандарт США,
  • S.A.E. или стандарт Общества автомобильных инженеров и
  • Стандарт винта с шестигранной головкой, используемый производителями оборудования.

Последнее соглашение часто обозначается символом шестиугольника, за которым следует «C» или «CAP».

Эти многочисленные стандарты означают, что некоторые отверстия под гаечные ключи могут быть отмечены тремя указание размеров. Например, гаечный ключ 23 будет иметь маркировку «3/16 U.S.S.». для маленького проема, и “1/4 U.S.S.”, “5/16 Hex Cap” и “5/16 S.A.E.” на большем конце. Кроме того, U.S.S. размер иногда был отмечен как “ОРЕХ”.

Эта запутанная система множественных стандартов размеров существовала примерно до 1927 года. когда от него отказались в пользу размеров квартиры.


Таблица спецификаций для стандартных двустворчатых гаечных ключей

В приведенной ниже таблице приведены технические характеристики стандартных моделей двунаправленных гаечных ключей. включая номера моделей Billings & Spencer 11xx. Размеры отверстий указаны в каждой из применяемых систем размеров. вместе с номинальным фрезерованным отверстием и десятичным эквивалентом.

Ключ рожковый двойной 55 – Beta Tools

000550158 55 / B8 Набор из 8 рожковых ключей в бумажнике

6×7-8×9-10×11-12×13
14×15-16×17-18×19
20×22 мм

000550162 55 / B12 Набор из 12 двойных рожковых ключей в бумажнике

6×7-8×9-10×11-12×13
14×15-16×17-18×19
20×22-21×23-24×26
25×28-30×32 мм

000550174 55 / S8 Набор из 8 рожковых ключей сдвоенных

6×7-8×9-10×11-12×13
14×15-16×17-18×19
20×22 мм

000550178 55 / S12 Набор из 12 рожковых ключей двойных

6×7-8×9-10×11-12×13
14×15-16×17-18×19
20×22-21×23-24×26
25×28-30×32 мм

000550179 55 / S12X Набор из 12 гаечных ключей с рожковым двойным концом

6×7-8×9-10×11-12×13
14×15-16×17-18×19
20×22-21×23-24×27
25×28-30×32 мм

000550182 55 / S13 Набор из 13 ключей рожковых двойных

6×7-8×9-10×11-12×13
14×15-16×17-18×19
20×22-21×23-24×26
25×28-27×29-30×32 мм

000550167 55 / SP7 Набор из 7 гаечных ключей рожковых двойных
с суппортом

6×7-8×9-10×11-12×13
14×15-16×17-18×19 мм

000550186 55 / SP13 Набор из 13 рожковых ключей двойных с суппортом

6×7-8×9-10×11-12×13
14×15-16×17-18×19
20×22-21×23-24×26
25×28-27×29-30×32 мм

Лучший набор гаечных ключей в 2021 году | Обзор Bestcovery

Руководство покупателя набора гаечных ключей

Наборы гаечных ключей может быть трудно купить, если вы мало о них знаете и учитывая так много разных вещей, о которых следует помнить при поиске хорошего набора. Во-первых, тип гаечного ключа, который вы покупаете, во многом зависит от того, какую работу вам нужно выполнить. Также следует подумать о том, какие размеры включены в набор, а также смещены ли головки.

Имея столько информации, которую нужно помнить, легко упустить из виду важные факторы, которые делают качественный и долговечный набор подходящим для вашей конкретной работы или проекта. Если вы ищете набор гаечных ключей, это руководство для покупателя – отличный ресурс, который поможет определить ключевые моменты, на которые следует обратить внимание.

Типы гаечных ключей

Трещотка
Эти ключи оснащены храповым механизмом, который позволяет пользователю поворачивать крепежные детали, не снимая инструмент. Поскольку для них не требуется много места, гаечные ключи с храповым механизмом отлично подходят для использования в ограниченном пространстве, например, в двигателях. Их простота использования также способствует комфорту оператора, особенно когда вы используете гаечный ключ в течение длительного времени.

Открытый
Этот инструмент имеет две открытые головки разного размера, которые обращены в противоположные стороны.Лучшие гаечные ключи с открытым зевом обычно имеют U-образную головку для предотвращения разбрасывания. Поскольку каждый гаечный ключ имеет два разных размера, это также отличный вариант, когда у вас мало денег или места для хранения.

Накидной торцевой
Накидной гаечный ключ имеет закрытые головки с шестью, восемью или двенадцатью отверстиями. Это делает их отличными универсальными наборами, которые можно носить с собой, потому что их точки позволят им работать практически со всеми застежками, над которыми вы в конечном итоге будете работать.

Угловой
Угловой ключ – это гаечный ключ с открытым зевом и угловой головкой.Как и гаечные ключи с храповым механизмом, их лучше всего использовать, когда вы работаете в ограниченном пространстве, где требуются дополнительные рычаги.

Crowfoot
Эти крошечные гаечные ключи имеют форму головки рожкового ключа. Используемые с выключателем или храповым механизмом, они отлично подходят для работы в очень ограниченных пространствах, где другие гаечные ключи или гнезда просто не подходят.

Накидная гайка
Ключи с накидной гайкой похожи на гаечные ключи с открытым зевом, но имеют очень толстые головки, которые используются для установки гаек.Толстые головки увеличивают площадь контактной поверхности, предотвращая повреждение гаек, которые часто изготавливаются из более мягких металлов, таких как медь.

Типы головок гаечных ключей

Гибкая или прямая головка
Концы гаечных ключей с гибкой головкой можно расположить под оптимальным углом для доступа к крепежу, с которым вы работаете, в то время как ключи с прямой головкой неподвижны. Если вы собираетесь работать в местах с труднодоступными креплениями, то гаечные ключи с гибкой головкой, вероятно, вам очень помогут.

Смещенные головки
У гаечных ключей со смещенными головками каждый конец наклонен в разном направлении, обычно в пределах 30-45 градусов. По сути, это предназначение гибкой головки, которая состоит в том, чтобы помочь пользователю удобно дотянуться до неудобно расположенных креплений

Глубокий или обычный
Некоторые гаечные ключи поставляются с очень длинными или глубокими головками, что облегчает работу с труднодоступными дотянуться до застежек. С гаечными ключами чаще всего смещаются и глубокие головки.Если вы собираетесь работать в двигателях или в ограниченном пространстве, могут оказаться полезными гаечные ключи.

Острия в закрытой головке
Гаечные ключи с закрытой головкой (а также гаечные ключи с накидной гайкой) имеют различные точки внутри головок, обычно шесть, восемь и двенадцать. Чем больше точек, тем больше углов для крепления. Это помогает убедиться, что вы можете использовать гаечный ключ независимо от места поворота.

Дополнительные функции / соображения

Метрические и стандартные
В лучших наборах гаечных ключей представлены инструменты как метрических, так и SAE-размеров.Однако они, как правило, дороже, чем наборы, которые предлагают только один конкретный тип измерения. Обратите внимание на размер крепежа, который вы будете использовать чаще всего, и примите это во внимание, прежде чем покупать набор, который имеет тот или иной размер.

Длина ключа
Чем длиннее гаечный ключ, тем больше у вас рычагов для ослабления крепежа. Если вы часто работаете с особенно прочными или тугими креплениями, обязательно приобретите ключи с пометкой «сверхдлинные», так как это значительно облегчит задачу.

Диапазон размеров
Вы захотите приобрести набор гаечных ключей, который имеет максимально полный диапазон размеров, потому что он гарантирует, что у вас всегда будет инструмент нужного размера для того, над чем вы работаете. В некоторых наборах пропускаются менее используемые размеры (например, девять и одиннадцать миллиметров для метрической системы или 19/32 для SAE), поэтому обязательно проверяйте включенные размеры перед покупкой

Количество гаечных ключей
Вам следует искать набор гаечных ключей в рамках вашего бюджета, включающий как можно больше деталей.Чем больше ключей вам придется использовать, тем больше вероятность, что вы точно подберете любую застежку.

Коррозионная стойкость
Коррозионная стойкость важна, особенно если вы планируете использовать свой набор на открытом воздухе или для таких работ, как сантехника, где инструменты будут часто подвергаться воздействию влаги. Лучше всего подойдут гаечные ключи с хромированной полировкой или порошковым покрытием, поскольку они лучше подходят для защиты от ржавчины и коррозии, а также значительно упрощают очистку.

Чемодан для хранения / держатель инструмента
Нет места или места для ваших новых ключей? Не волнуйтесь, многие наборы гаечных ключей поставляются с собственной стойкой для хранения, чемоданом или простым выдвижным держателем, что является хорошей новостью для тех из вас, кто хорошо разбирается в организации и безопасности своей коллекции инструментов.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
