Самодельная виброрейка: Виброрейка своими руками

Делаем виброрейку для укладки бетона

Содержание

• 1. Принцип и основы работы
• 2. Подготовительный этап работы
• 3. Сборка устройства
• 4. Рекомендации и советы

Именно виброрейка для укладки бетона позволяет сделать это покрытие максимально прочным и качественным.

Само по себе покрытие из бетона обладает огромным количеством преимуществ.

Однако, для того чтобы оно действительно имело высокие технические характеристики, его необходимо заливать по всем правилам существующей технологии.



Правильно приготовить раствор и выставить опалубку это только половина дела, бетон необходимо правильно и грамотно укладывать.

Если после высыхания внутри бетонного основания будут завоздушенные области и пустоты, то такое покрытие, скорее всего, не прослужит долгое время и сильно потеряет в качестве.

Поэтому очень важно в процессе заливки цементного раствора, проводить его тщательную утрамбовку и уплотнение.

Это позволит выпустить попавший туда воздух, и тем самым убрать пустоты.

Данную работу можно проделывать в ручном режиме, путем прокалывания свежего раствора куском арматуры, однако ни кто не гарантирует качество такого бетона, да и при большой площади заливки сделать это будет не просто и достаточно проблематично.

Именно для того, чтобы упростить работу и сделать покрытие максимально качественным, и используется универсальная виброрейка для бетона, которую можно купить, а можно сделать в домашних условиях своими руками.

Принцип и основы работы

Вообще виброрейка для бетона представляет собой специальный агрегат, который состоит из жесткой прочной рамы и специального вибратора, приводящего ее в асинхронное движение.

В качестве материала каркаса принято использовать толстый алюминий или качественную легированную сталь.

Основным элементом вибрационной системы выступает двигатель, работающий от бензина или электричества.

Для того чтобы привести ее в действие, необходимо запустить двигатель, который будет передавать определенное вращательное движение вибрационной системе, а та в свою очередь задавать необходимое движение непосредственно раме.

Таким образом, рама работающей виброрейки заставляет бетонный раствор двигаться, убирая из него все воздушные пустоты и тщательно трамбуя. Длина самой рейки может составлять от нескольких десятков сантиметров до десяти метров.

Плавающая виброрейка, которая оснащена бензиновым двигателем, имеет большую мощность по сравнению с электрической.

В большинстве случаев плавающие виброрейки с бензиновым приводом используются для работы на открытых пространствах, так как двигатель выбрасывает в атмосферу вредные примеси.

При необходимости проводить работы с бетоном в замкнутых пространствах используют плавающую виброрейку, приводом которой выступает электрический двигатель.

Следует отметить, что при помощи виброрейки можно не только трамбовать раствор и убирать из него завоздушенные пространства.

Это плавающее устройство также активно применяется при необходимости выровнять поверхность практически любой площади.

Видео:

Данное универсальное оборудование можно купить в любом специализированном магазине, однако стоимость его достаточно высокая.

Оптимальным вариантом будет собрать его своими руками, тем более сделать это сможет каждый.

Подготовительный этап работы

Плавающая виброрейка в техническом плане устроена не сложно, однако для сборки ее своими руками потребуются минимальные знания в области строительства.

Как отмечалось выше, гораздо проще купить это устройство в ближайшем специализированном магазине, однако если есть желание сэкономить деньги и собрать ее своими руками, к работе следует тщательно подготовиться.

Для ее самостоятельной сборки необходимо иметь начальные навыки по работе со сваркой и электричеством. Крайне важно — когда будет собираться плавающая виброрейка своими руками, соблюдать правила техники безопасности.

Схема устройства виброрейки: 1- рабочая плита; 2- вибратор; 3- вал; 4-амортизаторы; 5- рама; 6- двигатель; 7- ременная передача; 8,9- шкивы; 10- приводной вал.

Это связано с тем, что большая часть работы будет производиться с использованием трехфазного пускового механизма.

Оптимальным размером рабочей части виброрейки специалисты считают три метра, а мощность двигателя лучше взять не более полутора кВт.

Как показывает практика, плавающая виброрейка с такими параметрами позволит работать с раствором, толщина которого составляет до двадцати сантиметров.

Для изготовления этого универсального устройства своими руками нужно иметь под рукой швеллер и арматуру, а также уголки из стали или алюминия.

Кроме этого, необходимо запастись болтами с различным диаметром, изоляционной резиной, качественным трехфазным кабелем.

Обязательно потребуется электрический двигатель соответствующей мощности, подходящие для него пускатели, а также сама вибрационная установка.

Из инструмента следует найти сварочный аппарат, дрель с шуруповертом, а также набор гаечных ключей.

Все материалы должны быть качественными и надежными, так как при своей эксплуатации плавающая виброрейка будет подвержена достаточно высоким нагрузкам.

Кроме этого, собирая это устройство, необходимо максимально соблюдать правила техники безопасности и обеспечить надежную защиту всех электрических составляющих оборудования.

Желательно на предварительном этапе работ составить подробный чертеж собираемого устройства и все работу выполнять в точном соответствии с ним.

Сборка устройства

Чтобы самодельная плавающая виброрейка смогла успешно выполнять все свои функции и обладала высокой долговечностью, всю работу по ее сборке следует выполнять правильно.

Работу следует начать с изготовления ручек, для чего можно использовать арматуру. Ручкам следует придать изогнутую форму и прикрепить при помощи сварки к профилю.

Видео:

Для большей надежности крепления помимо сварки рекомендуется использовать саморезы.

Чтобы обезопасить человека во время работы с виброрекой, ручки тщательно изолируются резиновым материалом.

Далее следует основу устройства уложить на ровную поверхность верстака или стола.

После можно приступить к монтажу на устройство электрического двигателя.

Чтобы вибрация при работе устройства распределялась максимально равномерно, двигатель устанавливается в центральной части профиля.

Крепить его лучше всего при помощи двух уголков из металла. Можно уголки изначально прикрепить к самому двигателю, а уже затем к каркасу, а можно сделать наоборот.

Крепление вибрационной установки следует производить таким образом, чтобы идущий от нее кабель был максимально прочно зафиксирован, как на ручках, так и на самом профиле.

Пускатель для электродвигателя лучше всего смонтировать на одной из рукояток, однако, можно и на самом двигателе. Для удобства пользования виброрейкой, ее конструкцию можно сделать складывающейся.

Для этого необходимо профиль разрезать на две равные части и сделать болтовое соединение.

Для выравнивания толстых и утрамбованных слоев раствора устройство должно иметь либо двойную, либо рамную конструкцию. В этом случае процесс изготовления будет точно таким же, как и в первом случае.

Отличие будет состоять в том, что двигатель придется монтировать на специальное крепление в самом центре всей конструкции виброрейки.

Изготовление виброрейки с бензиновым двигателем значительно проще, так как нет необходимости крепить к остову электрический кабель.

Рекомендации и советы

Многие специалисты рекомендуют делать крепление рамы виброрейки в трех отдельных местах.

Лучше, если плавающая виброрейка будет иметь полностью разборную конструкцию, и для этого остов следует сделать из четырех независимых частей.

Видео:

Пользоваться виброрейкой следует только по ее прямому назначению, при этом не следует перегружать установленный двигатель. Это позволит увеличить срок службы устройства.

Процесс трамбовки раствора следует проводить равномерно и аккуратно.

Не стоит наливать большое количество бетона, так как в этом случае возникнут проблемы с его трамбовкой, а сама виброрейка будет перегружаться. Также не следует, чтобы устройство работало вхолостую.

В том случае, когда раствор опустится ниже уровня самой рейки, то его следует добавить при помощи лопаты.

Собрать виброрейку самостоятельно в домашних условиях при правильном подходе к делу сможет каждый.

Конечно, гораздо проще купить это универсальное устройство, однако в этом случае придется потратить достаточно большие деньги.

Не стоит забывать, что во многом долговечность устройства зависит от соблюдений правил по его эксплуатации.

Виброрейка для бетона: инструкция, особенности укладки, фото

При укладке бетонных смесей для избавления от воздушных включений, равномерного распределения их по площади или форме используют вибраторы разного типа. Роль этого устройства – одновременное уплотнение и выравнивание конструктивов с небольшой глубиной бетонного слоя и большой площадью поверхности. Нередко изготавливается виброрейка для бетона своими руками, это помогает сократить бюджет строительных работ.

Эффективность данного устройства можно целиком ощутить только на больших площадях

Область применения и преимущества виброреек

Высокая эффективность данного инструмента при сравнительно небольших вложениях энергоресурсов и трудозатрат делают его незаменимой при устройстве:

• Бетонных полов.
• Цементных стяжек полов.
• Дорожных покрытий.
• Площадок.

К сведению!
Элементы, изготовленные с использованием ручного вибратора, обладают повышенной прочностью и долговечностью, нежели возведенные без специализированного инструмента.

Преимущества

Работа с виброрейкой имеет ряд особенностей, выгодно отличающих ее от виброоборудования другого типа:

• Исключительная простота в работе и обслуживании – не требует долгосрочного обучения и изучения технологии.
• Компактность и в связи с этим не затруднительная транспортировка, что облегчает перебазировку с объекта на объект.
• Хорошие показатели при работе с сухими растворами (смесями, содержащими не более 20% воды).
• Высокая производительность равномерного уплотнения бетонных покрытий толщиной 10-30 см.
• Наилучший результат выравнивания (отсутствие каких-либо дефектов на поверхности конструкций).

Разновидности конструкций виброреек

Невзирая на простоту этого оборудования, виброрейки имеют несколько модификаций:

Виброрейка плавающая

Плавающая конструкция данного инструмента устанавливается непосредственно на бетонную поверхность и, совершая самостоятельное плавное продвижение, выполняет свое предназначение. Такие виброрейки для укладки бетона применяется для уплотнения смесей на глубину, не превышающую 18 сантиметров.

Управление плавающим оборудованием осуществляется одним человеком в силу легкости прибора и простоты в эксплуатации. Наиболее эффективна плавающая рейка для устройства гладкого наливного пола.

Виброрейка с направляющими

Виброрейка с существующими направляющими отлично справляется с бетоном толщиной слоя 300 мм. Высокая производительность этого оборудования обеспечивается оснащением его специальными направляющими необходимой длины и подходящей конфигурации.

На фото – движение оборудования по заранее установленным «ограничителям»

Направляющие позволяют виброрейке удерживаться на поверхности бетона. Мощность такого инструмента позволяет качественно уплотнять раствор указанной толщины без привлечения погружных устройств.

Интересно!
Довольно часто изготавливается простейшее оборудование из подходящих обрезков металлопроката: профильных труб, угловой стали, швеллера.
Оснащается такой прибор простейшим приводом для создания вибрации.

Чтобы сделать виброрейку самому требуется не только кусок железа, но и познания подключения электрических приборов

Виброрейки с реверсом

Из механизмов, работающих по направляющим, отдельным классом выделяются реверсивные устройства. Благодаря своей конструкции с закругленными краями, эти вибраторы действуют при движении в прямом и обратном направлении, что позволяет увеличить эффективность рабочего процесса.

Направляющие устанавливаются по уровню, что позволяет избежать неровностей залитого основания

Виброрейки раздвижные

Отдельно следует отметить так называемые раздвижные рейки, которые изготавливаются из алюминиевых или стальных комплектующих.

Подобные телескопические конструкции позволяют регулировать рабочий «захват»:

• Алюминиевые от 2,5 до 4,5 м.

Плюс алюминиевой конструкции – легкость

• Стальные от 3,5 до 6 м.

Используя такое универсальное оборудование, вы можете выровнять бетонные полы, как в большом ангаре, так и на маленькой площадке, установив направляющие и габариты механизма в нужных параметрах. Виброрейка в этом случае выполняет уплотнение, и выравнивание бетонной смеси сразу на всей площади, и подтягивается вдоль обрабатываемой поверхности с помощью троса.

Секционные виброрейки

Следующий тип ручного вибратора достигает максимальной длины захвата:

• Оборудованные бензиновым приводом — до 15,5м.
• Пневмо- и электроприводные до 25 м.

Для удобства осуществления продвижения устройства по обрабатываемой площади их оснащают дополнительно гидравлическими лебедками и клапаном авто остановки при возникновении возможных препятствий к дальнейшему продвижению механизма.

К сведению!
Резка железобетона алмазными кругами также имеет некоторые особенности в своем рабочем процессе.
Ведь чем плотнее бетон, чем его структура менее наделена воздухом, тем более прочным он будет, соответственно, усилие и инструмент для работы с ним нужен более надежный.
Нередко доступно только алмазное бурение отверстий в бетоне, который был изготовлен с использованием вышеописанного инструмента.

Технология уплотнения с помощью виброрейки

Инструкция для работы с виброрейкой довольно проста:

• До заливки бетона на нулевой уровень устанавливаются направляющие со строгим соблюдением горизонтали.
• Затем на направляющие устанавливают конструкцию виброрейки.
• Бетон заливается таким образом, чтобы его уровень был чуть выше нижнего края инструмента.
• Выполняется непосредственно процесс уплотнения и одновременного выравнивания бетонной поверхности:
  • Запускаем механизм создающий вибрацию.
  • Протягиваем рейку по направляющим.

Совет!
Для одноразового использования лучше взять виброрейку в аренду.
Стоимость аренды не так существенно отразится на расходах по строительству, а вот цена нового механизма не окупится на небольшом объеме работ.

Часто в газетных объявлениях встречаются хозяева самодельных устройств, которые готовы за небольшую плату предоставить вам свою виброрейку

Вывод

Как вы смогли заметить, данный ручной инструмент многогранен и нужно четко понимать, какие работы вы хотите осуществить и какой тип оборудования будет более эффективен в различных случаях.

Но самое главное, что вы понимаете, каким преимуществом обладают бетонные поверхности, раствор для которых замешивался с помощью вибраторов, пускай это даже и самодельная виброрейка для бетона.

В подобранном видео в этой статье вы найдете дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

Как сделать бетонную стяжку и финишную отделку бетона

Перейти к содержимому

Стяжка — это процесс отделки бетона для получения гладкой ровной поверхности.

Разравнивание производится с помощью разравнивающего устройства, которое может приводиться в действие как машиной, так и ручным приводом. Вы можете легко купить стяжку от разных производителей. Хотя это не дорогое оборудование, оно все равно стоит вам несколько долларов.

В тех случаях, когда не требуется большого объема отделочных работ, покупка бетонной стяжки может привести к увеличению расходов. В таких случаях, если можно сделать стяжку дома, почему бы и не пойти на это. Сделать простую стяжку своими руками совсем несложно. Вам понадобится только прямой плоский кусок дерева или металла, а также несколько проволочных насадок и механизм для проверки уровня.

Однако для ручной бетонной стяжки вам понадобится рука помощи для отделочных работ. С другой стороны, для силовой стяжки вы можете закончить бетонирование самостоятельно.

В этой статье мы покажем вам, как можно сделать силовую стяжку дома самостоятельно и чем можно отделать бетон.

Содержание

Как сделать бетонную стяжку своими руками

Чтобы сделать дома бетонную стяжку, необходимо выполнить несколько основных шагов:

1. Первое, что вам понадобится, это двигатель, который можно использовать для привода плиты. Вы можете легко купить его онлайн. Обычно двигатель объемом 190 куб.см и меньше работает нормально. Использование двигателя большой мощности не рекомендуется.
2. Соедините вал в нижней части двигателя с дюймовым валом в нижней части, на котором будут установлены противовесы. Распечатайте два шаблона для противовесов и приклейте их на четвертьдюймовый стальной лом.
3. После этого поместите стальной лом на токарный станок и сделайте его красивым и круглым. Просверлите несколько отверстий и разрежьте его, и это должно позаботиться о противовесах.

Для резки и округления стали вам, возможно, придется обратиться к кузнечному станку или в мастерскую. Вы можете сделать это дома, если у вас есть необходимое оборудование и опыт для этого.

4. После обрезки и округления противовесов можно проверить их балансировку, установив их на дрель так, чтобы они образовывали круг. Поверните сверло. Если сверло не вибрирует, это означает, что груз сделан идеально.
5. Далее необходимо подготовить вал, соединяющий противовесы со стальной балкой. Этот вал должен быть достаточно длинным, чтобы он мог одновременно проходить через балку и противовесы и мог легко затягиваться.

Балка обычно изготавливается из чугуна швеллерного сечения. Толщина балки может быть от 8 мм до 15 мм, а ее длина в идеале может составлять 1 или 2 фута. Обратите внимание, что цель балки — передать вибрацию от двигателя на чистовую пластину.

6. Теперь, когда вы соединили противовес с балкой с помощью вала. Следующее, что нужно сделать, это прикрепить балку к плоской металлической детали, которая будет служить для отделки.
7. Теперь нижняя часть готова. Подсоедините двигатель к валу. Теперь вал имеет на одном конце противовесы, а на другом — двигатель. Между ними находится балка, которая затем соединяется с плоской отделочной частью.

Функция противовесов заключается в обеспечении вибрационного действия. Когда вы не хотите никаких вибраций, вы можете выровнять их в форме круга. Кроме того, вы можете сместить их для создания вибраций.

8. Последним шагом является прикрепление ручек к двигателю, которые можно использовать для управления разбрасывателем. Ручки обычно изготавливаются из алюминия. Вы также можете поместить клетку вокруг двигателя, чтобы его можно было легко перемещать с места на место.

Как отделывать бетон (сделай сам)

На предыдущем шаге мы показали вам, как сделать бетонную силовую стяжку в домашних условиях, если у вас есть инструменты в вашей мастерской. Следующее, сейчас мы покажем, как отделать бетон в домашних условиях самостоятельно.

1. Первым делом нужно сделать уровни по краям. Для этого вы тараните экран и выливаете его по краям, а затем грубо сглаживаете лопатой. Где будет чистовой пол, тогда правила экрана.
2. Уплотнить стяжку движениями вперед и назад. Убедитесь, что он находится на одном уровне с чистым полом.
3. Когда у вас есть направляющие по краям, вы можете приступить к заполнению.
4. Перекатывание экрана вперед и назад с использованием краев в качестве направляющих и последующее заполнение пустот.

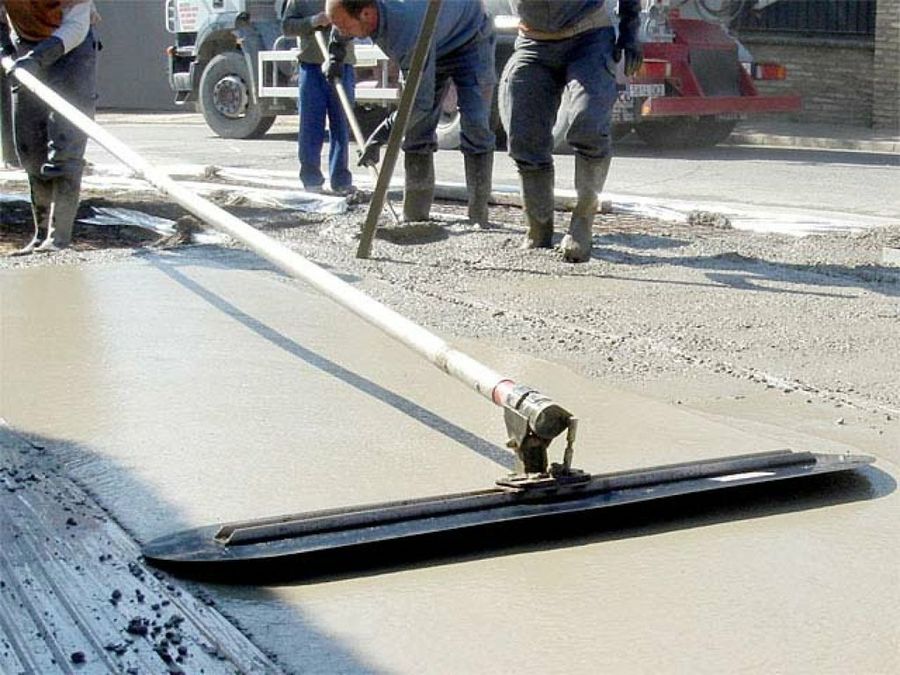

5. Повторяем еще раз, как только вы закончите область, мы можем вытащить поплавок с помощью крепкого захвата и круговых движений. Мы можем аккуратно обработать края, стараясь не вкопаться. Конечно, на этом этапе, если в стяжке есть небольшие углубления, их можно заполнить небольшим количеством стяжки, а затем хорошо залить.
6. После того, как секция будет проплавлена, вы можете достать стальной шпатель, чтобы хорошенько пройтись по ней. Затем повторяйте этот процесс до конца. Если есть немного лишнего, просто аккуратно соберите его.
7. Теперь, начиная с верхнего рулона пола, двигайтесь вперед и назад, ориентируясь на уже выровненные участки. Добавьте немного стяжки на любые низкие участки, а затем повторите.
8. Со временем вы почувствуете, как держать правило и под каким углом его следует держать.
9. Вот и весь процесс отделки бетона стяжкой. Один и тот же процесс можно использовать с механической и ручной стяжкой. Хотя в случае силовой стяжки вам потребуется меньше человеческих усилий.
10. Есть несколько эмпирических правил, пока вы заканчиваете. Самое главное из них – не оказывать давление. Второй начните с краев и областей, которые трудно обработать.

В таких случаях необходимо использовать простую кельму. Еще одна важная вещь, о которой следует помнить, — это количество осадок в бетоне.

Обычно производители силовых стяжек указывают осадку бетона, с которой машина может работать. Бетон, имеющий осадку выше, чем требуемая осадка машины, будет трудно отделывать, в то время как бетон, имеющий осадку ниже требуемой осадки машины, просто разрушится и не может быть обработан.

Заключительные замечания

В заключение хочу сказать, что бетоноукладчик – это машина, которую несложно изготовить в домашних условиях. Чтобы сделать это в домашних условиях, потребуется немного опыта в использовании инструментов для ковки стали. Вам понадобится двигатель, двухфутовая стальная балка с поперечным сечением в форме буквы C, несколько чугунных деталей в качестве противовесов и, наконец, плоская металлическая или деревянная полоса, которая будет служить для отделки.

В этой статье мы также показали вам, как можно выполнить отделку бетона всего за несколько простых шагов.

Щелкните для поиска

Искать:

Ссылка для загрузки страницы Перейти к началу страницы

Китайский производитель бетонных вибраторов, вибродвигателей, поставщиков затирочных машин

Горячие продукты

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

затирочная машина

видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

дорожная разметка и трамбовка

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Популярные продукты

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика
	Основные продукты:	бетонный вибратор , Вибратор Мотор , Затирочная машина
	Зарегистрированный капитал:	1000000 юаней
	Площадь завода:	>2000 квадратных метров
	Сертификация системы менеджмента:	ИСО 9001
	Среднее время выполнения:	Время выполнения заказа в сезон пиковой нагрузки: 1-3 месяца Время выполнения заказа в межсезонье: один месяц

Компания Max Machine, профессионал в области бетонных вибраторов, MAX MACH была основана для производства «безопасного, долговечного и экологически чистого» строительного оборудования в Китае.
