Ленточная пила своими руками – как сделать: видео изготовления, чертежи с размерами вертикальных ленточнопильных самоделок и расчёты для самодельного лентопильного настольного станка по металлу в домашних условиях

05Дек

Содержание статьи

1. Устройство и принцип работы
2. Сферы применения в зависимости от конструкции агрегата
3. Преимущества и недостатки самодельного ленточного станка
4. Какое полотно следует выбрать
5. Разновидности оборудования
6. Какие материалы нужны для изготовления
7. Необходимый инструмент
8. Инструкция, как сделать ленточную пилу
9. Завершающая отделка
10. Особенности настройки аппарата
11. Заточка пилы
12. Возможные проблемы
13. Правила эксплуатации аппарата

Ленточнопильный станок помогает в строительстве, поэтому многие мужчины, живущие в частном доме, хотят сделать ленточную пилу по металлу своими руками в домашних условиях. Это несложно устроить, в статье мы дадим несколько советов, которые помогут в проектировании и изготовлении агрегата.

Устройство и принцип работы

Режущее полотно с зубчатой металлической лентой устанавливается на двух шкивах. Они вращаются, приводя в движение весь механизм. Так можно производить распиловку древесину и других материалов с большей или меньшей прочностью, естественного и синтетического происхождения. Можно создать оборудование, на котором при необходимости возможно менять насадки, пилы, чтобы адаптировать его под задачу. В магазинах вы найдете дорогостоящие изделия, сэкономить можно, если самому изготовить станок. Основным элементом является режущее полотно, его нужно будет выбрать и купить заранее, а затем производить катушки, ширина которых должна соответствовать ленточнопильному инструменту.

Сферы применения в зависимости от конструкции агрегата

Основная цель установки — распиловка. Распиливать можно большой материал на более мелкие детали, при этом учитываются размеры оборудования — столешницы, ленты, зубьев и мощности двигателя, скорости работы. Пилорамы нашли свое применение как на крупных производствах (лесопилки, мастерские по дереву, металлообрабатывающие заводы), так и в частном хозяйстве — для строительства или домашнего мастерства. Область применения очень широкая, из-за простоты конструкции, невысокой стоимости и высокой производительности их устанавливают повсеместно. Сфера работы в основном зависит от следующих конструктивных особенностей:

• мощность двигателя;
• скорость вращения шкивов;
• ширина распилочного инструмента;
• острота и диаметр зубцов, шаг между ними, их наклон и форма.

Можно менять эти параметры и режимы, чтобы делать назначение агрегата разносторонним.

Преимущества и недостатки самодельного ленточного станка

Он будет иметь большое количество достоинств, но только при условии, что все производство будет соответствовать технике безопасности, а расчеты полностью верны. Поэтому нужно использовать для чертежей профессиональное компьютерное оборудование. Тогда каждый агрегат будет иметь плюсы:

• Большая степень производительности — можно работать несколько часов, но рекомендуется делать паузы каждые 60 минут.
• Невысокая отдача тепла в атмосферу, в помещении не становится быстро жарко, но все равно нужно хорошее проветривание.
• Высокая скорость распиловки.
• Можно производить распил с точностью, создавать разрезы как вдоль, так и поперек волокон (в случае с деревом) или швов (на металлических сплавах).
• Используя тонкие пилки и небольшую скорость, если снять направляющие, можно делать художественную модель, а не только линейные движения.
• Невысокая себестоимость, многие детали (основу, столешницу, двигатель) можно найти из вторично используемых материалов, а комплектующие (режущее полотно, крепежи и пр.) стоят совсем недорого.
• Пропил небольшой, узкий, поэтому остается мало стружек (деревянных, металлических, пластиковых), которые можно пустить на вторичное использование.

Но при всех достоинствах, ленточный станок своими руками имеет ряд недостатков:

• В мастерской будет постоянный шум, лучше работать в берушах, а также предпочтительно делать рабочее место вдали от жилого помещения.
• Сильные вибрации негативно влияют на износостойкость режущего полотна, небольшой показатель у устройств с ЧПУ, но управление невозможно сделать самостоятельно, такое оборудование обычно стоит на заводах.
• Большие размеры — нельзя расположить пилораму дома или на небольшом участке, нужно дополнительное место для заготовок.

В остальном — агрегат имеет массу положительных сторон.

Какое полотно следует выбрать

Это зависит от того, что вы планируете разрезать. Рассмотрим варианты:

• Биметаллическое, создается из высокопрочного сплава, поэтому подходит для распиловки даже очень прочных материалов. Не растягивается, не рвется, не ржавеет и долго не затупляется.
• Алмазное. Естественное абразиво очень крепкое, поэтому с помощью него разрезают мрамор, ценные камни, а также гранит и кварц. При этом срез получается ровным, без надрывов и сколов.
• Твердосплавные — можно производить распил чугуна и титана, а также других заготовок, которые наиболее сложно поддаются обработке.
• Из инструментальной стали — недорогие, классические ленты, которые в большинстве случаях устанавливаются на ленточнопильные станки по металлу и дереву своими руками.

Разновидности оборудования

Классификация происходит по типу полотна и зубцов, которое устанавливается на станину. Устройство может быть со следующей оснасткой:

• Беззубые. Зубцы все же есть, но они настолько небольшие, что фактически не видны. Зато они производят большое трение, дополнительно нагревают обрабатываемое вещество (обычно это металлические плашки или листы), за счет чего происходит разрез.
• Зубчатые. Самые классические модели, оснащенные непрерывным рядом зубьев различного диаметра и наклона, с разным шагом. Они подходят для работы с деревом или пластмассой, иными синтетическими материалами.
• Электроискровые. Очень прочные, износостойкие и дорогостоящие. Они ставятся в промышленных цехах, где нужно обрабатывать большое количество деревянного массива по ширине, например, объемные цельные бревна. Древесина не лопается, а разрезается ровными пластами — слэбами.

Какие материалы нужны для изготовления

Фактически все можно найти среди подручных средств, но ряд закупок все же предстоит сделать, а вторую половину — подготовить, предварительно обработать. Вам понадобится:

• Деревянные щиты для основы и столешницы, шкивов. Вы можете сами выбрать, какие плоскости будете использовать – более или менее тонкие, это зависит от того, какую массу имеют заготовки. При этом ДСП, МДФ необходимо склеивать для большей прочности. Делать это нужно не вдоль волокон, а поперек них, чтобы не началось расслоение. Дополнительно можно скрепить их скрепами.
• Режущее полотно, лучше его приобрести, но можно и создать (вырезать) из листовой стали. Но при этом нужно учитывать, что необходимо добиться высокой точности и обработки края.
• Швеллер и стальной прут. С их помощью будет производиться натяжение вращающихся осей, они крепятся в основании.
• Резиновые велосипедные камеры (или иная прочная резина), он накладывается на торцевую часть шкивов для закрепления ленты.
• Ремень для вращения круглых дисков.
• Клей по дереву.
• Крепежи разной масти.
• Провода и двигатель в зависимости от того, какая мощность требуется.

Необходимый инструмент

Вам понадобятся:

• болгарка;
• шуруповерт;
• шлифовальный станок;
• расходные материалы – крепежи, клей, изолента;
• отвертки, ножи и прочие ручные приспособления.

Этот список может быть полнее, если большинство деталей будут производиться своими руками.

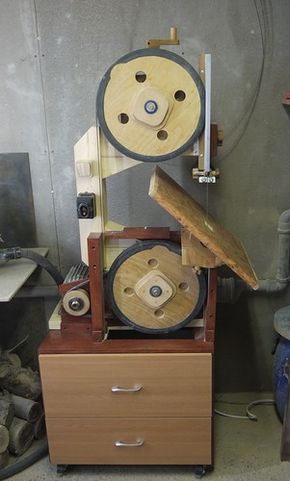

Инструкция, как сделать ленточную пилу

Вам нужно будет пройти несколько шагов:

• Составить чертежи с помощью компьютерной программы или скачать их в интернете. Определитесь с размерами установки, расчистите место для нее.
• Из фанеры или иного материала сложите шкивы. Их нужно отшлифовать и оклеить с торцовой стороны резиной.
• Используйте металлические швеллеры, чтобы создать ось, или применяйте прочную породу дерева.
• В обе стороны основания нужно вставить втулки, которые будут держать уже сделанные диски из пункта №2. Настройте их, чтобы они стояли ровно не отклоняясь.
• Можно использовать демпфер, чтобы погасить лишние колебания и вибрацию.
• Установите двигатель (внизу, под столешницей) и соедините его с вращающимися деталями.
• Стол можно собрать из ДСП и покрыть его изолирующим материалом сверху. Он должен прочно стоять на ножке и быть рассчитан на большую массу, особенно если будет обрабатываться металл.
• При желании прямого продольного надреза следует установить направляющие.

Покажем вам чертеж-схему с размерами и расчетами ленточной пилы, которую можно сделать своими руками в домашних условиях.

Завершающая отделка

На верхнем шкиве сделайте кожух, который обезопасит работу с оборудованием и предотвратит соскальзывание пильного полотна. Покрытие также нужно соорудить над двигателем и всей электрики, это способствует защите от механических повреждений и засоров опилками, пылью. Если вы планируете работать с большим объемом и переживаете, что электродвигатель может не справиться с поставленной задачей, поставьте систему защитного отключения – УЗО. Отшлифуйте все детали и скройте острые углы.

Особенности настройки аппарата

Основное правило – лента всегда должна находиться параллельно основанию. Отклонение может привести к кривой распиловке и снятию полотна со шкивов. Натяните его максимально, чтобы не было провисания цепи. Перед началом работы сделайте тестовый запуск и пробный разрез на тонком материале невысокой прочности.

Заточка пилы

При покупке полотна обратите внимание на то, насколько ровный край – каждый зубчик должен быть аналогичным предыдущему, на том же расстоянии. Спросите у продавца – можно ли инструмент повторно заточить, если да, то при подозрениях на плохую остроту, проведите процедуру сами или пригласите специалиста.

Возможные проблемы

Первая трудность – это наличие необходимой аппаратуры для изготовления составляющих деталей, особенно если основная часть будет делаться из металла, тогда будет нужен навык работы со сваркой. Вторая сложность – чертежи и расчеты. Обязательно учтите массивность установки, ее параметры, а также то, какой объем предстоит обработать.

Правила эксплуатации аппарата

• Выбирайте зубья по технологии: чем больше заготовка, тем шире шаг.
• Вы можете постоянно менять полотно или использовать универсальные модели.
• Пространство, где будет расположено устройство, должно обладать вентиляцией и подведением электропитания.
• Каждый раз проверяйте натяжение ленты.
• Делайте интервалы каждые два часа работы, чтобы не допустить перегрева.
• Смазывайте периодически вращающиеся части.

Мы рассказали особенности изготовления вертикального ленточнопильного станка и рассмотрели подробные четрежи самоделок, которые можно сделать самому. Если требуется дополнительная консультация от профессионалов – обращайтесь в компанию «Рокта», мы реализуем ленточнопильные устройства и готовы оказать помощь в подборе оборудования, свяжитесь с нами по контактному телефону. В качестве завершения статьи посмотрим видео о том, как создать самодельную настольную ленточную пилу по металлу своими руками:

Ленточнопильный станок по дереву своими руками

Ленточнопильный агрегат для обработки деревянных изделий является одним из основных устройств для качественной деревообработки в промышленных масштабах. В условиях работы на дому его можно с легкостью заменить несложным электрическим лобзиком, но на данный аппарат можно возлагать большие ожидания в плане производства продукции.

Современные ленточнопильные станки по дереву легко изготовить своими руками, используя незначительную трудоемкость, а также материальную составляющую при оснащении оборудования. Данный агрегат позволяет вырабатывать не меньше продукции, как это было бы в случае приобретения дорогостоящего покупного механизма, тем более что он не уступает по своим характеристикам ни в коем случае.

1. Области применения
2. Технические возможности
3. Особенности конструкционной сборки агрегата
4. По какому принципу работает самодельный станок, бывший в использовании?
5. Как изготовить ленточнопильный механизм своими руками?

Области применения

Используя агрегат такого типа для ленточной пилы, можно проводить распилы собственноручно, при этом точность остается на высоте даже при использовании минимальной рабочей силы. Поэтому такие станки часто именуют лобзикового типа. Основной принцип функционирования такого рода агрегатов положен в основу более ста лет назад и даже на данный момент такие станки не теряют своей актуальности в плане обработки деревянных изделий.

Естественно, сегодняшние модели данного механизма на порядок–на два превосходят своих собратьев из прошлых поколений по большинству технических показателей. Но базовые составляющие и принцип работы практически не изменился. В первую очередь не подверглась серьезным изменениям пила для кольцевого сечения, которая способна выполнять распилы как впрямь, так и вкось.

Ленточнопильный станок по дереву б/у способен выполнить как качественный распил в резе, так и делать простую работу по обработке деревянных изделий настольно. Такая особенность данного механизма дает уникальную возможность выполнять столярные работы на специализированных фабриках по производству мебели, а также большинства комплексов промышленной древесной обработки.

Современные станки для обработки ленточным способом в высшей степени распространены в совокупности со многими известными стройматериалами. В основном работа осуществляется по дереву своими руками, а также по пластику и сложным пенопластовым материалам.

При производстве мебели такие станки используются в первую очередь для раскройки длинных дощаных проемов, а также для выпиливания сложных элементов по дереву. Но частым использованием ленточных станков также становятся работы по обработке и резке металлических конструкций. Не исключены работы с такими материалами, как:

1. Чугун.
2. Сложные цветные металлы.
3. Чернометаллические сплавы.
4. Сплавы из прочных металлических материалов, прежде всего из нержавейки.

Основные преимущества станка ленточнопильного по дереву, который в меньшей степени используется с применением других устройств подобного типа:

• Возможность делать качественную резку заготовки толщина и глубина проникновения, которых может составлять не менее 400-500 мм.
• Способность выполнять распилочные площади исключительно в сложных материалах, которые в меньшей степени могут быть задействованы в других похожих станочных механизмах.
• Распил материалов в форме криволинейной трапеции с коническим основанием.
• При работе на станке для ленточнопильных агрегатов остается минимум отходов, таких как пыль и стружка, ибо заготовочный срез всегда получается ровным и выполненным начисто.
• Ленточнопильный станок очень малогабаритный, он занимает минимум пространства, при небольшом весе, таким образом, он легко инсталлируется при минимальных габаритах и без привлечения дополнительного рабочего инструмента.
• Во время работы пилы действия ее шума в меньшей степени достигает перепонок оператора станка и тем самым создает меньше дискомфорта.
• Аппарат подобного класса практически не беспокоит окружающих, которые проживают в непосредственной близости от работающего механизма.
• Несложная, почти элементарная, конструкция агрегата дает возможность создать аппарат для ленточнопильного механизма посредством своих собственных сил.

Технические возможности

Каждый практичный владелец такого механизма должен перед приобретением станка прежде ознакомиться с его техническими особенностями, а также с принципами функционирования при выполнении необходимых работ.

Условно все агрегаты для осуществления ленточнопильной работы делят на несколько типов, которые можно разделить на следующие основные категории:

1. Размер и показательные данные выпускаемой продукции за определенный период времени.
2. Ширина ленточного ряда на обрабатываемом агрегате.
3. Угол, под которым осуществляют поворот механизма.
4. Количество скоростных режимов для проведения обкатки материала.

Основным показателем, который определяет разницу между станком, созданным для промышленных масштабов и для одиночной работы в бытовых условиях.

Если толщина ленты не превышает 13-14 мм, то ее лучше всего использовать в бытовой работе при незначительном объеме выпускаемой продукции, но в случае, когда необходимо сделать действительно большой объем продукции в промышленных масштабах, то задействуют более толстые ленты, как правило, не менее 20 мм, чтобы не допустить выпуска некачественной продукции.

Основное расположение ленты пилы на устройстве: горизонтальное и вертикальное.

Таким образом, все станки такого типа имеют всего две стандартных классификации: горизонтальные станки и вертикальные.

На вертикальном агрегате установлена специальная консоль, которая дает возможность контролировать рабочий процесс, на основе специальных рабочих частей. Оператор устройства способен в полной мере контролировать свою консоль, следя одновременно за производственным процессом.

На малогабаритных механизмах по-особенному фиксируется только пильная поверхность, при этом имеется возможность свободного перемещения основной заготовки для агрегата. Горизонтальное размещение свойственно в первую очередь станкам с горизонтальной лентой. Их основное назначение заключается в том, чтобы резать древесину твердого типа.

Именно такие ленточные станки нередко применяются для профессионального возделывания тяжелых металлических пластин и качественного производства изделий.

Также не исключены значительные различия в форме подачи заготовки в специальный рабочий орган. При массовом производстве изделий распространены сложные автоматические станки. Они отличаются серийным производством. Подача элементов возможна при использовании специальных тисковых держателей, а также электромотора. Мотор также можно изготовить в домашних условиях.

Самоделки полуавтоматической подачи находят применение, прежде всего, в заготовительном производстве. Они отличаются от станков другого типа тем, что в них возможно осуществлять подачу с применением ручной подачи, а их использование обусловлено, в основном, домашним и бытовым производством.

Лучшим примером для ленточной пилы можно назвать аппарат белорусского производства за номером МР8-1558-007. Пилорама данного механизма также белорусского происхождения. С ее помощью удается качественно обработать множество сложных деталей, имеющих ширину не менее 90-300 мм, при длине 1100-8100 мм.

Механизм для обработки дерева и металла под номером МР8-1558-007 имеет стандартную мощность не более 8 кВт, а напряжение для работы станка не превышает 380 В. Полотно вращается с частотой не менее 32 м/с.

Особенности конструкционной сборки агрегата

Прежде чем приобрести и тем более изготовить механизм собственноручно, необходимо предварительно изучить технические характеристики, которые позволят всесторонне взглянуть на устройство и принять взвешенное решение о его укомплектовании.

Основные узлы стандартного станка следующие:

• пилящий механизм;
• электромотор;
• платформа для работы;
• станина для стандартной обработки;
• элементы для направляющего момента;
• заслонки для ограждающей поверхности.

В случае инцидента активируются сложные тормозные механизмы, колодки которых моментально тормозят работу пилы. При потенциальном разрыве ленточной поверхности приходят в движение фиксаторы, которые тормозят данный процесс и стопорят разрыв шаблона. Не помешает установить также такой элемент, как направляющую линейку для обеспечения регулирования ширины слоя.

По какому принципу работает самодельный станок, бывший в использовании?

1. В первую очередь необходимо качественно зафиксировать, при этом вероятность вибрирования рабочего стола необходимо свести к нулю. Это крайне важно для стабильного удержания объемов производства на должном уровне.
2. Заготовка разрезается по направляющей линии, при стопорении подвижным упором. Специальные устройства способны подавать изделие по необходимой длине.
3. Станки такого типа способны выпиливать резьбу при угле обработки не менее 45 градусов.
4. Автоматическая подача осуществляется специальным роликовым кронштейном. Именно на него укладывают заготовку необходимых размеров.
5. Посредством роликов управлять всем процессом распила изделия становится предельно легко и просто, при этом сам электрический агрегат не представляет собой источник потенциальной опасности, ибо в условиях заводской сборки данному моменту уделяют особое внимание.

Видео: ленточная пила своими руками.

Как изготовить ленточнопильный механизм своими руками?

Чтобы произвести вертикальный ленточнопильный станок в домашних условиях достаточно иметь лишь базовые представления о том, как происходит процесс сборки.

• Прежде всего, делают все необходимые эскизы агрегата и всех его действующих узловых частей.
• После этого, согласно чертежам, делают сварку стана для рабочего стола. Как правило, габарита стола следующие: 400 на 700 мм.
• В качестве рамного покрытия устанавливают столешницу. Чаще всего ее производят из фанерного перекрытия с глубиной проникновения 20 мм.
• Посредством приварки поперечного профиля к уголку устанавливают несущую штангу.
• Верхний и нижний шкив становится основным настилом для обеспечения качественной рабочей поверхности на основе листовой резины.
• Посредством специальной смолы инсталлируют втулку из дюралевого сплава, внутри которого сначала вытачивают проем для подшипника.
• Внутри настольной поверхности помещают двигатель, который и является приводом для работы станка. На двигатель крепят ведущий шкив.
• Для снижения вибрации установки устанавливают демпфер, выполненный собственными руками из текстолитного материала.
• При перегреве станку обязательно нужно давать «пить» время от времени.
