Как произвести дровокол своими руками- Виды, особенности эксплуатации и идеи создания +Видео

Ни для кого не секрет, что люди давно отвыкли от тяжкого физического труда.Всевозможные машины и приспособления помогают нам в любой отрасли. Домашний дровокол  с винтовым конусом и гидравлический своими руками может стать как полезнейшим агрегатом, так и бесполезным вложением.

Для того, чтобы определиться чем станет он для вас, нужно хорошо представлять разновидности дровоколов, их достоинства и недостатки.

Содержание:

Самодельный дровокол

Машины на службе человека

Век открытий и инноваций призван упростить человечеству существование. Тяжелый физический труд уже для многих пережиток прошлого и знаком лишь по рассказам.

Подавляющую массу силовых, изнурительных и не очень привлекательных работ выполняют за нас машины.  Комбайны, электропилы и дрели, всевозможные мешалки, копалки и ковырялки. Кто сейчас готов пахать огромное поле под лопату? Думаю, желающих будет немного.

Так и с дровами. Для того, чтобы запастись на зиму древесиной, необязательно стирать в кровь руки о топор.

Достаточно приобрести в хозяйство специальный агрегат, а если нет желания тратится и есть голова на плечах, и руки из нужного места, то даже собрать самодельный дровокол.

Такой механизм будет в помощь не только крепким мужчинам, но и пожилым людям, одиноким хозяйкам.

Автоматическая колка дров уменьшает риск травмирования. Исключает вредное воздействие на организм от маховых и ударных движений.

Виды и типы дровоколов

Вариантов исполнения машины для колки дров достаточно много. Бывают профессиональные и бытовые дровоколы.

Бытовые

Бытовыми машины считаются, когда их производительность низкая. Сюда же относятся и самодельные дровоколы.

Своими руками можно собрать реечный и гидравлический типы.

Профессиональные

Агрегаты характеризуются множеством дополнительных функций и высокой производительностью.

Классификация оборудования

По расположению бревна для обработки выделяют: горизонтальный тип, вертикальный тип и смешенный тип станков.

В зависимости от вида двигателя дровоколы могут быть:

1. бензиновыми,
2. дизельными или с электромотором,
3. с комбинированным приводом и
4. на тракторной тяге.

Агрегаты с электрическим двигателем наиболее просты в работе. Их можно устанавливать даже в помещениях. Их можно собрать в домашних условиях, только учесть возможность доступа к электросети.

Механизмы с бензиновыми двигателями характеризуются большей мощностью, чем предыдущие. Ими пользуются как в промышленности, так и в частных нуждах.

Станки на тракторной тяге часто установлены в фермерских угодьях и даже используются в лесозаготовительном производстве.

В зависимости от принципа функционирования бывают:

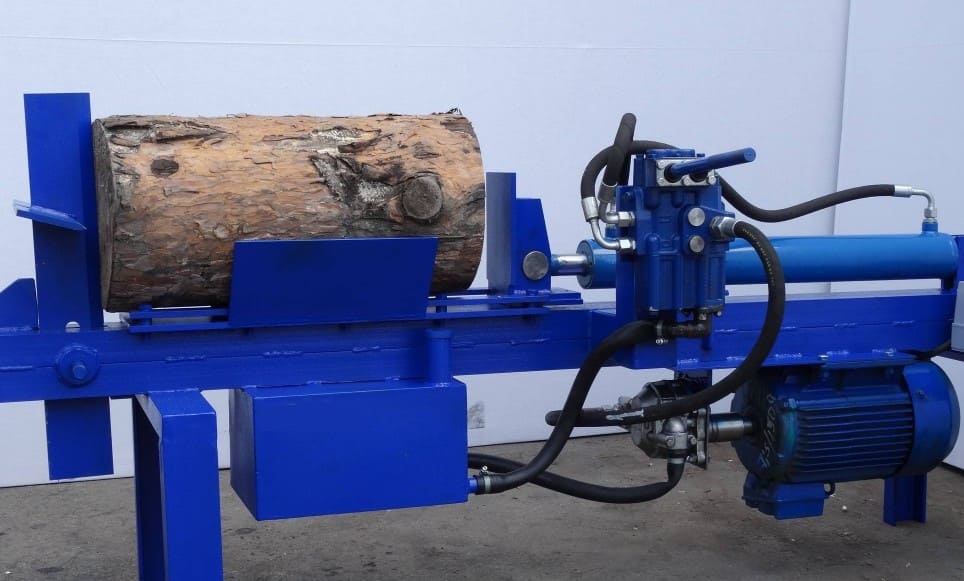

1. Гидравлические агрегаты. Их легко собрать своими руками. Здесь давящим ножом управляет гидравлический насос. От силы ножа полено раскалывается на несколько частей.
2. Конусные агрегаты. В них механическое воздействие на дерево оказывается винтовым конусом. Вращаясь, он входит в бревно, разделяя чурбан. Создание конусного дровокола самостоятельно так же возможно, но двигатель нужно подбирать мощностью побольше.
3. Реечные дровоколы. Пара “шестерня-рейка” заставляет двигаться толкач. Привод здесь бывает электрическим или бензиновым. Используя рычаг, зубчатая рейка примыкает к вращающейся тяговой шестерне, направляя толкач на древесину. А после пружина возвращает механизм в первоначальное положение. Механизм этого типа не такой мощный, как гидравлический, однако, для домашнего хозяйства вполне приемлем.

По мобильности различают стационарные дровокольные станки и передвижные агрегаты на колесиках.

Как смастерить дровокол самостоятельно

Чертежи и схемы

Чертеж домашнего конусного агрегата для колки дров, буде выглядеть приблизительно так:

Рабочие узлы

Станина, редуктор, двигатель и рабочий конус.

Двигатель необходимо крепить крепко-накрепко, так как нагрузка на вал, в процессе работы, огромная. Редуктор устанавливается 200-300 оборотов в минуту.

Вал для конусного ножа монтируется на стойкие подшипники. Снизу клиновидного ножа можно прикрепить ещё один клин. Так полено будет надежно зафиксировано в работе.

Станина собирается из швеллера толщиной минимум 4 мм и скрепляется при помощи сварки. Колющий клин лучше приварить стационарно, а точить болгаркой с наждачной. Нож делают из остатков сельскохозяйственных механизмов, используя УШМ.

Пару шестерня-рейка можно позаимствовать у нерабочего рулевого механизма старого грузовика. Рычажный механизм сваривается из трехмиллиметрового листа стали.

Электродвигатель можно взять у списанной вентиляционной системы, а можно сделать колун с электромотором от стиральной машины. Комплект шкивов и ремень вынуть из комбайна советских времен.

В качестве возвратных пружин подойдут даже доводчики с дверей.

Итого себестоимость самодельного дровокола, если все элементы взять из списанного хлама, выходит смехотворной.

Полезные советы

Важно! Ни в коем случае нельзя присоединять насадку непосредственно к мотору, так гласит первое правило безопасности. Ременную и цепную передачи прячем в специальный защитный кожух.

Электрическая часть агрегата должна выполняться квалифицированным мастером. Оптимальная скорость вращения насадки – от 250 до 300 об/мин, иначе производительность будет минимальной.

И все же перед началом работы над самодельным дровоколом лучше все-таки разумно оценить экономическую выгоду для себя. Когда дрова необходимо колоть нечасто и немного. Допустим, лишь для шашлыка. То понятно, что проделанный труд, навряд ли, вам когда-нибудь окупится.

Даже если все комплектующие достанутся даром, время и силы, затраченные на изготовление несоизмеримо велики. Тогда лучше покупать готовые дрова, и не заморачиваться над изготовлением колуна.

А вот если вы планируете открыть свой бизнес по продаже дров, или в вашем доме печное отопление, смело беритесь за дело. Собрать самостоятельный дровокол вполне возможно, главное найти все комплектующие.

Гидравлический дровокол будет эффективнее, чем конусный колун, но и конструкция его гораздо сложнее.

Секреты работы с дровоколом

Для того чтобы уменьшить расстояние от верхнего торца бревна до начала клинка, необходимо с помощью маховика опустить клин до нужного уровня, чтобы нож мог крепко воткнуться в дерево.

В идеале вращающийся конус должен вонзаться в самый центр чурки, или хотя бы в одну из трещин на торце. Тогда ручка насоса заставляет подъемный цилиндр домкрата работать.

Саму ручку следует поднимать в верхнее положение, пока клин не разделит дерево на части. Получившиеся поленья должны сразу же попадать в специальный приёмник. Активация кнопки спуска возвращает подъемный цилиндр домкрата в первоначальное положение.

Для добросовестной работы конструкции необходимо найти наиболее подходящий домкрат. Учитывая, что гидравлический домкрат обладает диаметром подъемного цилиндра в 170 миллиметров, а усилием на ручку в 15 килограмм, при силе подъема в 10 тонн, если есть возможность, сделать выбор в его пользу. Тогда самодельный дровокол прослужит верой и правдой.

Где купить готовые дровокол и какая цена?

Перейти в каталог дровоколов>>

1. Перейти в каталог дровоколов в интернет-магазин — https://spb.vseinstrumenti.ru/stanki/drovokoly/ — Перейти в каталог>>
2. Перейти в каталог дровоколов в интернет-магазин — https://www.220-volt.ru/catalog/drovokoly/— Перейти в каталог>>

Перейти в каталог дровоколов в интернет -магазин 220 вольт>>

Рейтинг

( 1 оценка, среднее 4 из 5 )

0 10 380.

Олег Сомов

/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Дровокол своими руками + видео

Содержание

• Виды самодельных дровоколов
  • Первая модель самодельного дровокола
  • Вторая модель самодельного дровокола
• Особенности самодельных дровоколов
• Заключение

Рубка дров – занятие трудоемкое, тяжелое и не всегда приятное. Но на даче, к которой газовая труба не подведена, без дров не обойтись. Особенно зимой, когда нужно топить не только дом, но и баньку, которой часто пользуются. Поэтому приходится махать топором или приобретать специальный станок, который носит название дровокол. Правда, стоит он недешево. Поэтому многие дачники и загородные жители изготавливают дровокол своими руками из подручных материалов. Тем более, его конструкция не отличается высокой сложностью, плюс существует достаточно большой его модельный ряд. Так что можно для себя подобрать необходимый вариант.

Виды самодельных дровоколов

Чтобы сделать самодельный дровокол, необходимо подобрать самый простой вариант. Их два:

• Это неподвижный колун, на который деревянная чурка подается под давлением.
• Это вращающийся конус, который врезается в чурку, разрезая ее пополам.

Рассмотрим оба варианта и ответим на вопрос, как сделать дровокол самостоятельно.

Первая модель самодельного дровокола

Для того чтобы собрать этот дровокол своими руками, необходимы следующие узлы и детали.

• Электрический или бензиновый двигатель.
• Гидронасос.
• Гидроцилиндр.
• Металлическая пластина толщиною 5 мм, которую надо будет заточить на один скос.
• Материалы для сборки станины.

Станину дровокола изготавливают из швеллера №22, на один из концов которого приваривают подготовленный колун. На противоположный конец устанавливается гидроцилиндр. Кстати, этот агрегат вместе с гидронасосом можно позаимствовать у любого самосвала. Заполняется он техническим маслом, можно отработанным. Главное, чтобы внутри системы не оставалось воздуха.

Рядом со швеллером поперек устанавливается площадка, на которую монтируется гидравлический насос. Тут же устанавливается и двигатель. Все элементы гидравлической системы соединяются между собой шлангами высокого давления. При нагнетании давления насосом техническое масло будет давить на внутренний поршень гидроцилиндра, при этом его шток будет выдавливаться из корпуса. Так создается горизонтальное поступательное движение.

На конец штока дровокола прикрепляется пластина, которая будет выполнять функции толкателя.

Установив бревно торцом к поршню, а другим к колуну, при поступательном движении произойдет разрез чурки об острую кромку колуна. То есть, принцип работы самодельного дровокола состоит в том, что одна его часть толкает бревно на вторую режущую. При этом чурка должна лежать горизонтально и разрезаться по торцу.

Необходимо отметить, что самодельный дровокол этого вида – не самый простой вариант. Его конструкция достаточно сложная. Здесь необходимо знать схему соединения шлангов, правильно отрегулировать давление внутри гидравлической системы, правильно подобрать двигатель к гидронасосу. Поэтому этот дровокольный агрегат обычно собирают умельцы, простому обывателю он не под силу.

Данную конструкцию можно видоизменить, заменив сложную гидравлическую систему механической. Для этого потребуется реечная передача, как показано на фото выше. При вращение зубчатого колеса происходит перемещение зубчатой рейки. То есть, вращательное движение превращается в поступательное. Колесо сажается на вал редуктора, рейка закрепляется к штоку давящего устройства.

Редуктор соединяется с двигателем. Такой дровокол механический проще в работе и обслуживании. Плюс, проще в сборке, да и сложных узлов в нем нет.

Вторая модель самодельного дровокола

Это самый простой вариант, потому что в нем нет сложных деталей. Здесь важно изготовить конус, на котором нарезана винтовая резьба. Она дает возможность тянуть разрезаемое бревно на себя, не прикладывая усилий со стороны производителя работ. Кстати, такие конусы для дровоколов сегодня продаются в некоторых интернет-магазинах. Так что есть возможность не изготавливать его, а купить в готовом виде.

Схема сборки винтового дровокола своими руками (чертежи, фото и инструкции указаны ниже) очень проста. Есть несколько вариантов, которые значительно отличаются друг от друга. Самый простой – это закрепить на валу электродвигателя приобретенный конус. Как видно на фото, в его конструкции присутствуют посадочные винты, которые вкручиваются в шпоночный паз вала двигателя. Именно через винты и передается крутящий момент рабочему органу.

В продольном направлении конус не сместиться, потому что его будет подпирать разрезаемая чурка.

Но для того чтобы дровокол работал, необходимо соблюсти основные параметры электрического двигателя:

• Во-первых, он должен быть достаточно мощным. Минимальный показатель мощности – 4 кВт.
• Во-вторых, скорость вращения не должна быть большой, потому что вращательный момент – это огромная нагрузка. Поэтому рекомендуется выбирать двигатели для дровокола с оборотами меньше 1000 об/мин.

Второй вариант дровокола винтового с электрическим двигателем (своими руками изготовленного) – это конструкция, в состав которой входит редуктор. Именно этот агрегат повышает мощность установки, поэтому в ней можно использовать маломощные моторы. К примеру, от стиральной машинки старого образца. Схема сборки такого дровокола хорошо показана на фото ниже.

Чтобы сделать дровокол своими руками, используя редуктор, потребуется несколько дополнительных деталей. А именно:

• Два подшипника.
• Один или два корпуса для них.
• Полумуфты, если соединения редуктора и двигателя производятся напрямую. Или промежуточные элементы типа ремни, цепь.
• Прочная станина, на которой будут устанавливаться и закрепляться все детали и узлы дровокольной установки.

Такая самоделка хоть и является более сложной, чем предыдущая конструкция, она устойчивая, прочная и надежная в работе. Здесь очень важно точно собрать все узлы между собой, соблюдая соосность расположения крутящихся элементов. К примеру, валов двигателя и редуктора, выходного вала редуктора и вала, на котором установлен конус.

Как модификация вышеописанной модели, есть упрощенный вариант дровокола, в котором отсутствует редуктор, как составляющая единица дровокольной установки. Вместо него используются два шкива разного диаметра. На электродвигатель насаживается шкив меньшего диаметра, на вал рабочего органа большего. И чем больше разница размеров шкивов, тем выше мощность дровокола и меньше скорость вращения. К примеру, если скорость электродвигателя 1500 об/мин, то установив на вал рабочего инструмента шкив в два раза больше, чем на двигателе, то гарантировано, что скорость вращения конуса будет 750 об/мин. При этом мощность установки увеличивается на 30%.

Особенности самодельных дровоколов

Как видите, дровокол своими руками изготовить не очень сложно. Но необходимо понимать, что это самодельное оборудование подвергается достаточно большим нагрузкам. Поэтому такому его элементу, как станина, необходимо уделить особое внимание. Изготавливаться она должна из металлических профилей, должна быть прочной и надежной.

В основном соединения в конструкции используются электросварные. Реже на болтах. Но если производитель работ не имеет навыков владения электросваркой, то болтовое соединение единственно возможное. Поэтому очень важно правильно подогнать каждый элемент под соединяющий и правильно провести сверление монтажных отверстий.

Внимание! Проводя соединение болтами, необходимо не забывать, что под гайку надо обязательно укладывать шайбу Гровера. Это небольшая деталь, с помощью которой не произойдет самоотвинчивание крепежного соединения. Ведь в процессе работы дровокола создаются большие вибрации.

Если собирается дровокол своими руками с использованием подшипников, то не стоит изготавливать для них самодельные корпуса для крепления. Лучше приобрести готовые стальные или чугунные посадочные детали, можно б/у. В принципе, можно заказать данное приспособление токарю, но это опять те же расходы, что и в случае приобретения готовых.

Заключение

Итак, теперь вы знаете, как сделать дровокол своими руками. Кому-то покажется, что это сложная конструкция, но многие дачники давно уже обзавелись своими дровоколами, изготовленными самостоятельно без помощи специалистов.

• Как правильно выбрать дрель для дома
• Как выбрать электролобзик
• Какой перфоратор выбрать для дома
• Выбираем электрические ножницы правильно

Самодельный дровокол для гольфа

Терри Бухен | ноябрь 2016 г.

Этот Toro Greensmaster 3000 1988 года был преобразован в самодельный буксируемый дровокол с использованием каркаса, двигателя, бака и насоса гидравлической системы, панели управления двигателем, аккумулятора, шин, колес и переработанного топливного бака Briggs & Stratton объемом 1,5 галлона. Гидравлический цилиндр был снят со старого бульдозера Cat, а двутавровая балка была переработана со строительной площадки. Для цилиндра и обратки от насоса на месте были изготовлены три гидрошланга. Гидравлический регулирующий клапан был приобретен в местном хозяйственном магазине. Разделительная часть и монтажные кронштейны гидравлического цилиндра были изготовлены из переработанной плоской стали, вырезанной и сваренной вместе, а тягово-сцепное устройство было изготовлено из квадратных труб размером 2 дюйма на 2 дюйма и плоской стали ¼ дюйма. Внешний труд стоил около 200 долларов, детали стоили около 150 долларов, и на это ушло около 20 часов внутреннего труда. Брэду Твидвеллу, суперинтенданту загородного клуба Cape Girardeau (Миссури), пришла в голову эта замечательная идея.

Переработанная ручная косилка

Этот отдельный узел насадки Toro Sand Pro 1980-х годов был модифицирован путем удаления рамы, просверливания отверстий и добавления кронштейнов с обеих сторон, чтобы можно было прикрепить цельный передний каток старой мотокосилки Jacobsen с цельным передним катком. Старые детали неиспользованного оборудования были превращены в Т-образную рукоятку для снятия (со шплинтом, удерживающим ее на месте) для вытягивания и толкания шипа. Колючка толкается или натягивается на дерн на сплошном ролике, а затем ручка переворачивается в противоположном направлении, чтобы опустить шип в дерн. Брэду Твидвеллу, суперинтенданту загородного клуба Cape Girardeau (Миссури), пришла в голову эта замечательная идея. На это ушло около четырех часов работы и около 45 долларов на запчасти.

Терри Бухен, CGCS, MG, президент Golf Agronomy International. Он 41-летний пожизненный член GCSAA. С ним можно связаться по телефону 757-561-7777 или по электронной почте terrybuchen@earthlink. net.

Читать далее

Ознакомьтесь с выпуском за ноябрь 2016 г.

Узнайте больше из этого выпуска и найдите следующую статью для чтения.

Посмотреть больше

• Rain Bird представляет новые роторы серии 952
• «Праздник» в Big Easy
• Broken Sound Club открывает новый старый курс
• Syngenta выпускает новый гербицид для теплого сезона
• Готов к двойному старту
• Хантер назначает Денниса Вагнера на национальную должность
• NPS признает поле для гольфа Portland Golf Club, здание клуба
• Heritage Professional Products объявляет о новом наборе

Поделиться этим контентом

Bay Hill Club & Lodge, Latrobe CC выбирает Торо в качестве партнера по газону

Этикетка рукописи улучшена для использования на газоне в прохладное время года

Зелень с завистью 48: Мастера и Вирджиния для влюбленных

Гранты GCSAA на поддержку четырех новых университетских исследовательских проектов

Фацио разрабатывает седьмое поле для гольфа Reynolds Lake Oconee

Это другое

Самодельный дровокол: 8 простых чертежей самодельных дровокольных станков

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акций

• Делиться
• Твитнуть

Разделение журналов может показаться легким, но никогда не кажется легким, не так ли? Вам нравится задание в течение первых нескольких минут, а затем вы раздражаетесь, видя, как далеко вы продвинулись — не очень. В результате вы чувствуете потребность в раскалывателе бревен, но машина для расщепления бревен стоит довольно дорого.

Тем не менее, вы должны быть счастливы, зная, что можете сделать свой собственный разделитель бревен, и это довольно легко. Итак, мы познакомим вас с 8 простыми схемами дровокола своими руками. Они обычно сделаны из вещей, которые легко доступны, а также легко собираются. Итак, давайте сделаем вашу жизнь эффективнее!

Не забудьте посмотреть Как сделать дровокол с помощью гидравлического домкрата

• План «Колесо долга».

Основная идея этого плана заключается в том, что головка топора прикреплена к неподвижному колесу. И вы вполне можете себе представить, что произошло дальше. Найдите металлическое колесо, прикрепите к нему лезвие топора, подключите его к мотору и используйте еще несколько доступных и дешевых продуктов, чтобы построить эту машину.

Однако для этого плана, вероятно, потребуется защита от отдачи, так как риск высок. Вы должны быть очень осторожны при использовании такого плана сплиттера. На самом деле у вас есть несколько раз подносить древесину к дровоколу при повороте двигателя на. Убедитесь, что вы также надежно прикрепили головку топора к колесу.

• План дровокола с четырьмя лезвиями.

Хотите быстро закончить свою работу? Ну тогда четыре лопасти точно должно помочь. Вы можете просто иметь дело с одной частью журнала за раз. И, это довольно легко сделать, если у вас есть инструмент для обработки металла, например сварочный аппарат, резак и т. д.

Чтобы построить такой дровокол, нужно просто разделить лезвия четырех топоров. Затем вам нужно построить прямоугольную конструкцию и прикрепить лезвия посередине, все вверх. Вы можете разделить свой бревно, просто пропустив его через эти лезвия. Не нужно поднимать топор!

Горизонтальные и вертикальные дровоколы

• Схема винтового дровокольного станка.

Название этого плана довольно простое. Судя по всему, такого рода Дровокол использует электрическую энергию и винт, чтобы справиться с вашим бревном. Что это имеет винтовую структуру, которая движется винтовым образом с помощи электродвигателя.

Затем вы просто пропускаете винт через бревно, которое хотите расколоть, и винт, просверлив отверстие в бревне, расщепляет его на разные части. Очень просто, не так ли? Пока у вас подключен электродвигатель, вы не будете есть проблемы со сборкой этого блока.

На самом деле, это также называется дровокол Unicorn, потому что винт похоже на рог единорога.

• План с ножным управлением.

Вы не хотите использовать руки, но не ноги. Судя по всему, это удобнее использовать ногу, не так ли? На самом деле, машина с ножным приводом требуется только, чтобы вы использовали свою ногу, чтобы нажать на рычаг, который поднимет бревно вверх к лезвию. Затем лезвие разделит бревно на части.

Возможно, вам будет трудно найти прочные металлические детали и собрать их вместе. Он будет включать в себя резку, сварку, а также лезвие топора.

• План гидравлики.

Не хотите тратить ни капли своей энергии на раскалывание бревен? Затем, построить дровокол, зависящий от гидравлики. На самом деле, гидравлика позаботьтесь обо всем ручном труде.

На чем вам нужно сосредоточиться, так это на том, чтобы подобрать правильный размер и построить Правильная структура с использованием правильных материалов. Например, мощность двигатель, давление насоса, диаметр цилиндра и т.д. имеет значение. Вам также необходимо будет идеально подключить гидравлический насос к машине.

На самом деле, вы можете использовать металлолом в своей мастерской, чтобы построить такой дровокол.

Советы по безопасности, которые необходимо знать перед использованием дровокол

• Схема бензопилы и дровокол.

Если вы собираетесь делать разветвитель самостоятельно, зачем делать его с ограничителями? Вы можете сделать свой дровокол универсальным, включив в него как бензопила и дровокол в основном плане.

На самом деле, вам все равно придется резать и сваривать металлы, просто используйте умную дизайн. Кроме того, убедитесь, что вы принимаете меры безопасности на случай отдачи. Ты можешь используйте двигатель или саму бензопилу, чтобы прорваться. Такой дизайн действительно помогите расколоть дрова.

• Скандинавский план.

Этот план в основном поощряется самодельным дровоколом, работающим n Норвегия. Основная идея этого разветвителя заключается в использовании автомобильного двигателя для питания гидравлический насос и цилиндр, тоже от грузовика.
