Самодельный гибочный станок для листового металла: как сделать листогиб, технические характеристики

Гибочный станок для листового металла своими руками

Гнутые металлические изделия широко используют как в домашних мастерских, так и на солидных производствах. Гибочный станок для листового металла значительно упрощает обработку заготовок.

Устройство относительно простое и сделать его в домашних условиях не очень сложно. Даже самодельный станок для гибки отличается высокой надежностью и простотой в эксплуатации. В этой статье мы опишем процесс самостоятельного изготовления данного аппарата, проанализируем его преимущества и недостатки.

1. Классификация устройств
2. Станок траверсного типа
3. Листогибочный пресс
4. Валочный станок
5. Конструкция устройств
6. Делаем листогиб своими руками
7. Основы создания
8. Чертеж нашего устройства
9. Нюансы изготовления
10. Усиленная прижимная балка
11. Усиленные крепления станка
12. Готовая конструкция

Классификация устройств

В зависимости от сложности конструкции и нюансов предназначения, листогибочные станки делятся на несколько групп.

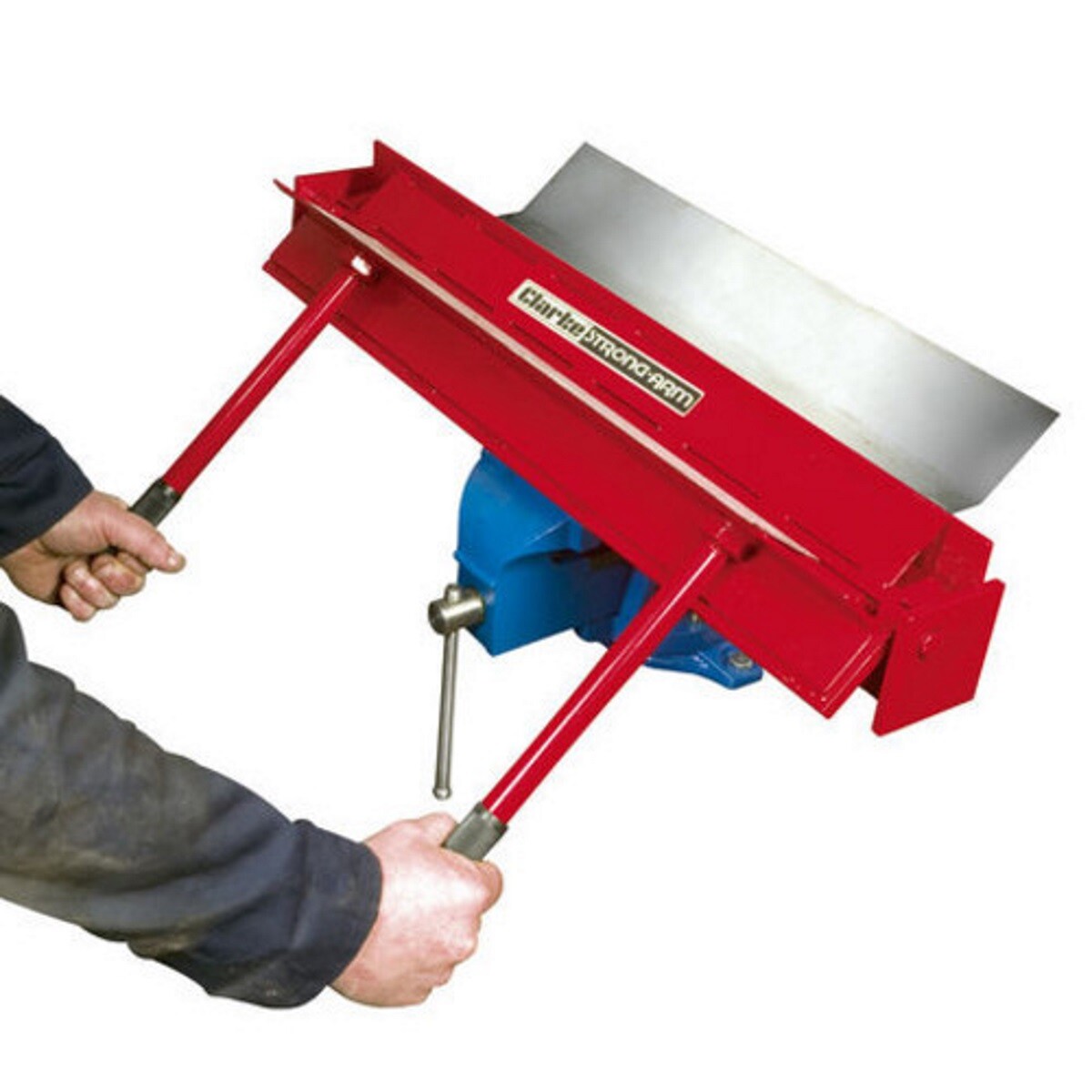

Станок траверсного типа

Наиболее простым является устройство, которое обрабатывает металлический лист при помощи специальной траверсы.

В таком аппарате можно гнуть листы с длиной, которая не превышает полметра. В то же время максимальный угол сгиба составляет 90 градусов. Для получения более точных углов наклона заготовки используют специальную проставку.

Листогибочный пресс

Является более сложным устройством для обработки листового металла, но и позволяет выполнять более серьезные работы. Конструкция станка включает в себя матрицу и пуансон. Заготовку располагают на матрице и придают ей необходимую форму при помощи пуансона, который размещен вертикально.

Устройство такого типа сложно сделать самостоятельно, к тому же его использование в домашних условиях является не очень безопасным. Стоит отметить, что на листогибочный станок можно превратить и обычный пресс. К нему добавляют специальные конструкции, которые выполняют функции матрицы.

Валочный станок

Одно из наиболее универсальных устройств для работы с металлическими листами.

Принцип действия такого станка заключается в обработке листовых деталей при помощи трех специальных валов. Достоинством аппаратов данного типа является их способность придавать заготовкам широких углов наклона. Механизмы станка приводятся в движение либо мотором, либо вручную, а классифицируют устройство за показателями валиков:

• Станок с траверсой и опорой, который позволяет выполнять ручную гибку металлических деталей.
• Для создания элементов кровли используют валики с профильными формами.
• Гладкая рабочая поверхность валиков позволяет выполнять наиболее широкий спектр гибочных работ. Такие валики используют и для изготовления отдельных отрезков труб с больным диаметром.

Конструкция устройств

Несмотря на наличие самых разных типов листогибочных станков, стоит систематизировать общие принципы их строения. В первую очередь надо отметить, что в действие станки приводятся электрическим, механическим или гидравлическим мотором. Существуют и станки, которые работают от применения физической силы самого оператора.

Кроме того, в основе работы такого устройства может лежать и принцип «падающего груза». В этом случае гибка металла осуществляется посредством ударного импульса, который передается через систему блоков и противовесов на рабочий груз. Такие станки используют довольно редко, поскольку качество обработанных деталей оставляет желать лучшего.

Электрический привод на станках данного типа позволяет быстро и качественно обрабатывать большое количество деталей из тонкого металла, но если заготовка будет слишком прочной, то часто начинаются проблемы с работой ротора, которые отрицательно сказываются на результате.

В этом плане качественно выделяются станки для гибки с гидравлическим приводом. С другой стороны, стоят такие устройства на порядок выше чем станки с электрическим приводом. Стоит отметить, что классический гидравлический домкрат, который часто используют для гнутья заготовок, не может обеспечить высокое качество обработки листового металла.

Делаем листогиб своими руками

Чаще всего, самодельные загибочные станки обладают следующими преимуществами:

1. Низкая стоимость по сравнению с заводскими устройствами такого же типа.
2. Возможность идеально подогнать такой аппарат под собственные требования и специфику работы.
3. Ремонт и переоснащение станка можно делать самостоятельно, не обращаясь за помощью к соответствующим специалистам.
4. Изготовленная продукция стоит в два раза дешевле, чем сделанная на заводском станке.

Стоит отметить, что самодельные устройства для гибки металла не всегда отличаются высоким качеством обработки деталей, но и заводские аппараты со средней и низшей ценовой категории тоже страдают от подобных пороков.

Основы создания

В первую очередь следует определиться с типом станка и найти подходящие чертежи для его изготовления.  Затем, рассчитать необходимые габариты устройства и его производственные мощности. Детали для создания такого станка должны быть легкодоступными и дешевыми. В противном случае он может обойтись не дешевле заводского устройства.

Оптимальные технические характеристики для самодельного листогиба:

• Толщина металлических листов: медь – 1 мм, оцинковка – 0,6 мм, алюминий – 0,7 мм.
• Стартовое количество производственных циклов – 1000-1200.
• Предельная ширина металлической заготовки – 1 м.
• Предельный угол сгиба детали (без ручной доводки) – 120 градусов.

Кроме этого, при изготовлении станка в домашних условиях старайтесь большинство запчастей изготавливать самостоятельно или при помощи знакомых фрезеровщиков, сведите к минимуму количество деталей, которые придется покупать. При работе с самодельным устройством избегайте обрабатывать детали со специальных металлов. Особое внимание надо уделить качеству сварных соединений.

Чертеж нашего устройства

Выбирая схему для изготовления листогибочного станка в домашних условиях, руководствуйтесь собственными требованиями, а мы предлагаем чертеж и инструкцию по созданию устройства именно этого типа, как наиболее универсальную.

На рисунке изображены ключевые узлы и детали будущего станка:

1. Деревянная подушка.
2. Несущая балка (из швеллера) – 100-110 см.
3. Боковушка с толщиной 8-9мм.
4. Заготовка.
5. Балка для прижима детали (из уголка) – 6-8 см.
6. Траверсная ось, изготовленная из металлического прута толщиной 1 см.
7. Траверса (уголок с толщиной 9-10 сантиметров).
8. Рычаг для управления (диаметр – 1 сантиметр).

Это неокончательный вариант станка для гибки металла. Его можно дополнять и усовершенствовать самостоятельно и в соответствии с собственными требованиями. Например, траверсу, которая на чертеже изготовлена из уголка, можно сделать из швеллера, что добавит ей выносливости и повысит качество гибки.

Нюансы изготовления

Усиленная прижимная балка

Усиление этой детали необходимо в том случае, если вы собираетесь гнуть довольно толстые листы металла. Для работы с тонкими заготовками хватит и прижимной балки, изготовленной из обычного уголка. Со временем она может немного деформироваться, но ее всегда можно заменить.

Усилить балку для прижима деталей рекомендуют при помощи металлической планки, которую следует наварить на уголок. При этом ей надо придать угол 45 градусов. В этом случае она будет прилегать к уголку с максимальной плотностью, что значительно увеличит его рабочий ресурс.

Особое внимание следует обратить на нижнюю кромку прижимной балки, которая формирует сгиб детали. Допускается определенная неровность этой части станка, но она не должна превышать половину толщины обрабатываемой детали. Сваривать балку следует исключительно перед фрезеровкой. В противном случае качество сгибаемых деталей будет значительно ниже.

Усиленные крепления станка

Поскольку надежное крепление листогибного станка к рабочей поверхности – важное условие качественной обработки деталей, то этому моменту необходимо уделить особое внимание. Классические элементы крепления (струбцины) имеют недостаточную надежность. От таких креплений можно отказаться следуя этой инструкции:

• Несущая балка должна выступать за пределы рабочего стола.
• Крепить балку к столу надо при помощи специальных болтов и фасонных гаек.
• На краях несущей балки следует сформировать специальные фаски.

После того как щеки (боковушки) будут устранены с конструкции станка, траверсу можно будет закрепить при помощи усиленных дверных петель. Рабочий ресурс у таких петель довольно большой, что позволяет сгибать внушительное количество заготовок.

Видео: как сделать гибочный станок?

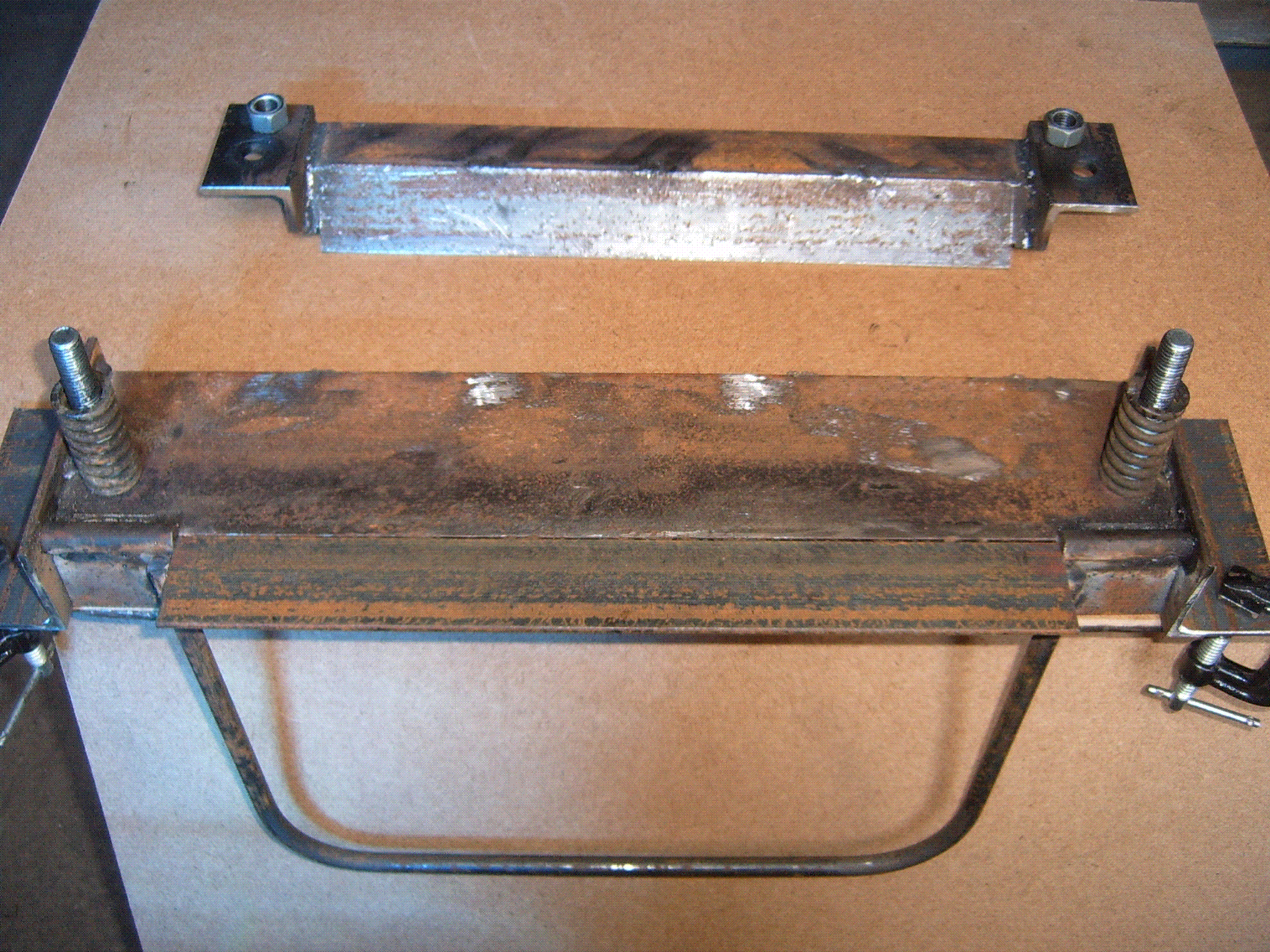

Готовая конструкция

Усовершенствованный станок для гибки металла обладает следующими ключевыми элементами:

1. Классическая прижимная балка.
2. Прижимной маховик.
3. Обычная траверса для сгиба заготовки.
4. Усиленные крепления.
5. Усовершенствованная несущая балка.

Вместо прижимных маховиков часто используют классические винты со специальными воротками, на которых обязательно должна быть резьба. Все дело в том, что сварка крайне отрицательно влияет на выносливость этих деталей.

Republished by Blog Post Promoter

Как сделать станок для изготовления крепежа своими руками

Гибка металла – довольно трудоемкий, точный и сложный этап изготовления многих металлических деталей. Без специальных приспособлений он занимает много времени, сил и нервов.

Простое приспособление для гибки металла, которое можно сделать самостоятельно из простых и доступных материалов. Это нехитрое дополнение мастерской поможет быстро и точно изготавливать металлический крепеж.

Нам понадобится:

• заготовка из прута квадратного сечения,
• заготовка из толстого листового металла,
• большой болт с гайкой,
• кусок трубы,
• резьбовая шпилька с воротком,
• Длинный болт с гайкой и 5 подшипников (можно старые, от колес детского самоката или роликовых коньков),
• 4 небольших крепежных болта с гайками.

Качественные сверла на АлиЭкспресс со скидкой – http://alii.pub/5zwmxz

Как сделать станок для изготовления крепежа

На грани квадратного прутка намечаем центр отверстия. Керним. Закрепляем в сверлильный станок. Сверлим сквозное отверстие.

Метчиком нарезаем резьбу. Не забывайте смазывать метчик.

Берем заготовку из листового металла – это будет основанием. По углам намечаем крепежные отверстия. Керним. Сверлим 4 сквозных крепежных отверстия. Диаметром, соответствующим нашим крепежным болтам.

На резьбе большого болта напильником делаем площадочку для разметки отверстия. Керним центр. Сверлим сквозное отверстие.

Отрезным станком или угловой шлифмашиной (болгаркой) прорезаем паз от торца болта до отверстия. Подводим паз напильником.

Накручиваем большую гайку.

На куске трубы керним центр отверстия. Сверлим. Привариваем трубу торцом на грань гайки. Отверстие параллельно болту.

Зачищаем сварочный шов. Привариваем шляпку болта к основанию. Привариваем к основанию торец квадратного прутка.

Зачищаем сварочные швы. Вкручиваем резьбовую шпильку. Закрепляем на шпильке вороток.

В отверстие трубы вставляем длинный болт и нанизываем на него 5 подшипников. Фиксируем гайкой.

Предварительно просверлив отверстия для крепления, устанавливаем приспособление на верстак с помощью болтов и гаек. Готово!

Пробуем гнуть крепеж, из предварительно вырезанной полосы.

Деталь гнется легко и точно. Усилия и время – минимальные. Для круглых изгибов можно использовать полые цилиндры из трубы разных диаметров.

Приятной работы!

Важно не забывать о технике безопасности при работе!

• Зачищать заусеницы после каждой операции.
• Лучше пользоваться не ручным электроинструментом, а станками.
• Инструмент должен быть исправен и наточен.
• Используйте защитные очки.

Масштабы приспособления можно менять в соответствии с задачами. Большие можно крепить на отдельную станину. Не движущиеся части можно покрасить или покрыть другим антикоррозионным покрытием.
