Самодельный лобзиковый станок своими руками

Лобзиковый станок –  специальное устройство, которое предназначено для выполнения работ по распиливанию древесины, ее производных, а так же других материалов (например: пластика, гипсокартонных листов, пенопласта и так далее) по криволинейным контурам и прямым линиям.

В зависимости от мощности электрического привода можно условно разделить на два вида:

• мощностью до 150 Вт;
• мощностью свыше 150 Вт.

Станки с мощностью до 150 Вт используются в основном в домашних условиях, для работы по изготовлению различных поделок из материалов средней и низкой плотности и толщины.

Станки с мощностью привода свыше 150Вт, в основном используются в промышленных условиях, при работе с твердыми породами древесины и другими материалами. Такие лобзиковые станки позволяют производить работы с толщиной материала достигающей 10 сантиметров.

Для домашнего и полупрофессионального использования, с целью экономии средств, можно изготовить самодельный лобзиковый станок.

При этом понадобится наличие начальных знаний в слесарном и электротехническом деле а так же небольшое количество ручного инструмента.

Для того чтобы изготовить лобзиковый станок своими руками, Вам понадобится:

• восемь деревянных планок для изготовления рамы;
• лист толстой фанеры для столешницы;
• несколько металлических уголков, сварочный аппарат;
• электрический лобзик;
• комплектующие для крепежа, дрель.

1) Конструирование станка начинаем с рамы. Для рамы потребуются деревянные бруски квадратного сечения 50*50 мм. Для опорных стоек используются четыре бруса длинной 250мм.

Для продольных соединительных балок используются бруски длиной в 380мм. Торцевые соединительные балки имеют длину 250мм. Все бруски между собой соединяются при помощи обычных саморезов по дереву.

2) Изготавливаем столешницу. Для столешницы берем фанеру, в данной ситуации следует руководствоваться принципом: чем толще, тем лучше. Нормальной можно считать лист фанеры в 10мм толщиной.

Лист обрезается по габаритам рамы так, чтобы края и углы выступали за край сантиметров на 5.

После этого на фанерной доске следует отметить места крепления ножек и самого лобзика. По разметке просверливаются отверстия таким образом, чтобы саморез приходился по центру ножки.

В разметку для лобзика следует перенести точки крепления и просверлить отверстия. Также заранее вырезается отверстие под распилочное полотно. Столешницу при помощи саморезов прикручиваем к раме.

3) Следующий шаг – установка лобзика под столешницу. Для этого переворачивается вся конструкция стеллажа на крышку столешницы.

Электрический лобзик устанавливается по разметке и прикручивается к столешнице болтами. На данном этапе нужно не забывать о том, что полотно должно быть уже установлено и занимать предусмотренную для него позицию с запасом по отверстию.

На этом этапе Вам понадобиться сварочный аппарат для изготовления фиксирующей конструкции. Для нее потребуется четыре уголка. Нижняя планка 50*50мм с двумя отверстиями для болтов. К ней крепится уголок длинной 200мм. Далее уголок размером 230мм (подбирается для каждого случая индивидуально в зависимости от расстояния с края столешницы до полотна).

Спуск к полотну выполняется из уголка длиной 150мм, к которому крепится колесико от лобзика. Такая конструкция воспринимает на себя всю вибрацию от полотна и предотвращает поломки. Вся конструкция крепится к столешнице двумя болтами. Они не должны ослабевать от вибрации.

Работа по изготовлению лобзикового станка окончена, станок готов к полноценной эксплуатации.

Видео: лобзиковый станок своими руками.

Republished by Blog Post Promoter

Настольный лобзиковый станок своими руками: чертежи, видео

Содержание статьи:

• Конструкция и технические характеристики
• Виды станков
• Изготовление станка своими руками
• Примеры чертежей и самодельных моделей

С помощью настольного лобзикового станка в домашних условиях можно сделать мебель, красивые узорные полки и много чего еще. Механизм позволяет вырезать ровные и извилистые детали из дерева, пластика и плотных вспененных материалов. Чтобы самодельное устройство полностью удовлетворяло требованиям, необходимо тщательно подобрать подходящую конструкцию.

Конструкция и технические характеристики

станок из ручного электролобзика

Устройство любой модели электролобзикового станка обязательно содержит:

• пилу;
• кривошипно-шатунный узел;
• привод;
• устройство натяжения пилы;
• рабочий стол;
• вспомогательные механизмы.

Обрабатываемый материал укладывается на рабочий стол. Некоторые модели оснащены поворотным устройством, изменяющим наклон поверхности. Чтобы легче было своими руками сделать разметку материала, на поверхность наносится градуировка.

Чем больше размер стола, тем длиннее рез можно выполнять. В среднем этот показатель составляет 30 — 40 см.

Мощность привода для самодельного настольного станка составляет около 150 Вт.

Кривошипно-шатунный узел преобразует вращательное движение привода в возвратно-поступательное и передает на пилу. В среднем частота колебаний пилки в минуту — 800 — 1000. Амплитуда движения по вертикали не более 5 см. Некоторые модели позволяют подбирать скорость движения в зависимости от свойств материала.

Пилка ручного лобзика может работать с древесиной, пластиком толщиной не более 10 см, имея длину до 35 см. Для разных типов материалов и работ пилки меняются, ширина их 2 — 10 мм.

Устройство ручного натяжения крепит пилку для равномерного пиления, оно представляет собой винтовые или рессорные пружины.

Виды станков

Конструктивно можно разделить все лобзиковые устройства:

• с нижним суппортом;
• с двойным суппортом;
• на подвеске;
• с градусной шкалой и упорами;
• универсальные.

Самые распространенные это модели с нижним суппортом. Их станина разделена на две половины: нижнюю и верхнюю. В верхней размещен модуль резки и очистки. В нижней — модуль контроля, электромотор, механизм передачи и тумблер включения. Позволяет обрабатывать листы материала любого размера.

Модели с двойным суппортом отличаются тем, что на верхней половине станины есть дополнительная рейка. Такие устройства хороши для создания негабаритных деталей. Они проще в монтаже, чем предыдущий вариант. Обе модели позволяют обрабатывать материал не толще 8 см. К станку прилагается рабочий стол с регулировкой угла и высоты.

Станки на подвеске не оснащены монолитной станиной, они очень подвижны. Во время обработки двигается режущий модуль, а не материал. Рабочий модуль обычно своими руками прикрепляется к потолку, поэтому размер материала неограничен. Режущий инструмент двигается вручную независимо от станины, создавая очень сложные узоры.

Станки с градусной шкалой и упорами хороши для точных работ по чертежам. Конструкция позволяет не допускать погрешности. Универсальные электролобзиковые аппараты могут выполнять несколько операций, сопутствующих резке: сверление, полировку, шлифовку.

Изготовление станка своими руками

Чертеж самодельного настольного лобзика: 1 — вставка качалки (2 шт.), 2 — серьга (2 шт), 3 — столик, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси серег, 10 — верхнее коромысло, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт), 14 — натяжной винт, 15 — стойка качалки, 16 — нижнее коромысло, 17 — короб, 18 — двухручьевой шкив, 19 — промежуточный вал, 20 — втулка стойки, 21 — пластина столика, 22 — подшипник с крышкой (2 шт.), 23 — шкив электромотора.

В чертеже настольного станка, сделанного своими руками, количество узлов необходимо свести к минимуму, это: качалка с закрепленной пилой, станина и электродвигатель. Можно взять двигатель от старой электрической машинки.

Обладателям ручного электролобзика повезло больше. Из листа фанеры можно сделать подставку и прикрепить лобзик на нее. Для крепления лобзика своими руками придется проделать отверстия в основании инструмента.

Самая простая модель готова.

Теперь о более сложных и функциональных. Станина своими руками изготавливается из фанеры 12 мм, толстого пластика или текстолита. Она представляет собой основание, короб для размещения двигателя и механизмов, и рабочий столик. С другой стороны располагаем качалку с эксцентриком. Они соединяются между собой металлической пластинкой с подшипниками-втулками. Крепится вся конструкция на винты. Для монтажа промежуточного вала подготовьте пару подшипников. Двухручьевой металлический шкив на вал насаживается как можно плотнее, винтовое соединение закрепляется. Таким же образом можно сделать эксцентрик.

Чтобы изменять амплитуду движения качалки, на эксцентриковом фланце проделываются четыре круглых сквозных отверстия с резьбами, удаленные от оси на различное расстояние. Меняя место установки винта, регулируют размах движения качалки. Она представляет собой пару коромысел из дерева, прикрепленных на шарнирах к стойке. Задние концы коромысел содержат сквозные пропилы, в них вставляются винты натяжения.

На концы спереди закрепляется пилка, подвижная за счет металлических шарниров. До крепления пилку вставляют в паз рабочей поверхности стола.

Механизм крепления пилки очень важен. При изготовлении самодельного устройства своими руками ему следует уделить особое внимание. Вставные пластины коромысел несут постоянные нагрузки при движении, потому они жестко закрепляются и стянуты винтами с шайбами Гровера. Серьги крепления не должны сильно сжиматься винтами, позволяя двигаться шарнирной оси пластины.

Стойку качалки целесообразно сделать из цельного куска материала. На верхней стороне проделан паз для коромысла, у нижнего конца вырезается проем в форме прямоугольника для второго коромысла. Чтобы легче прорезать отверстия, можно сложить стойку из двух частей.

Видео о том как сделать лобзиковый станок своими руками:

Примеры чертежей и самодельных моделей

Как сделать стол для пазлов своими руками (Пошаговое руководство)

Если у вас дома есть лобзик, вы можете легко превратить его в стол для пазлов. Электролобзиковый стол в основном используется, когда нужно сделать аккуратные и точные разрезы. Конструкция и использование очень похожи на лобзик или ленточнопильный станок, но важно отметить, что «перевернутый» лобзик ведет себя по-другому. И именно так нужно подходить к инструменту.

Использование лобзика в перевернутом виде предлагает возможности, недоступные при классическом использовании. Вы сможете разрезать более мелкие кусочки, сделать прямые разрезы , сделать более тонкие и тонкие разрезы или вырезать формы, которые в противном случае были бы слишком трудными.

Для достижения наилучших результатов необходимо использовать правильный тип лезвия. Не каждое лезвие подходит для каждого разреза. Это очень важно не только с точки зрения качества работы, но и с точки зрения безопасности труда.

Самодельный стол для лобзика

Если лобзик перевернут, лезвие остается открытым, и во время работы требуется особая осторожность. При изготовлении стола для лобзика советую добавить дополнительные элементы безопасности. К основным из них относятся: корпус должен быть прочным, крепление лобзика к столу прочным, лезвие должно ходить по направляющим. Для получения дополнительной информации проверьте другие функции ниже .

Стол для лобзика, который я собираю, можно легко установить на столешницу с помощью зажимов, что придает сборке большую устойчивость и снижает вибрации. Больший размер стола позволяет размещать большие куски дерева. Кронштейн с направляющими лезвия может быть установлен как сзади, так и сбоку, что также позволяет резать длинные куски дерева. И, кроме всего прочего, стол для лобзика легко переносится.

Сначала я был немного скептичен, но работа с перевернутым лобзиком открыла много преимуществ, о которых я не знал. Установка и крепление лобзика к столу может легко превратить ваш лобзик в стол для точной пилки.

Все материалы, необходимые для сборки, легко доступны в любом местном магазине. Стол изготовлен из фанеры и призм из елового дерева. Регулируемый кронштейн из фанеры и алюминиевых L-образных уголков. См. полный список материалов ниже.

СВЯЗАННЫЕ: Проверьте эти направляющие для электролобзика и направляющие для циркулярной пилы , который может пригодиться при сборке этого стола-головоломки. Кроме того, вы можете найти все приспособления для деревообработки , которые я использовал для этой сборки, в конце сообщения в блоге.

Как установить электролобзик на стол Видео

Если вы хотите увидеть, как собрать электролобзик, посмотрите пошаговое руководство в приведенном ниже видео.

Я ценю каждого подписчика YouTube. На него легко и бесплатно подписаться — всего Нажмите здесь, чтобы подписаться . Спасибо!

Содержание

1. Материалы, которые вам понадобятся
2. Общие вопросы
   1. Электролобзик — это то же самое, что и лобзик?
   2. Как поменять полотно на столе для лобзика?
   3. Насколько лезвие над столом при использовании электролобзика?
   4. Меры предосторожности при работе на столе для лобзика
3. Как сделать стол для лобзика шаг за шагом
   1. Шаг 1. Соберите стол
   2. Шаг 2. Прикрепите ножки стола
   3. Шаг 3. Изготовление кронштейна
      1. Кронштейн стола для лобзика — заднее крепление
      2. Кронштейн стола для лобзика — боковое крепление
   4. Шаг 4. Изготовление простого ограждения стола для лобзика
4. Как установить и использовать стол для лобзика


*За безопасность отвечаете вы. Убедитесь, что вы знаете, что делаете, и примите все необходимые меры предосторожности при работе с электроинструментом. Безопасность превыше всего!

Вы можете проверить эти Советы по технике безопасности на циркулярной пиле перед тем, как прыгать на стол лобзика.

Что потребуется для сборки стола для лобзика

Настольная пила для лобзика:
Фанера – 40 x 50 x 2,1 см (15,7 x 19,7 0,8 дюйма)
Ель ( 4x) – 24 x 4 x 4 см (9,44 x 1,57 x 1,57 дюйма)
Фанера (2 шт.) – 40 x 13 x 1,2 см (15,7 x 5,1 x 0,47 дюйма)
Фанера – 46 x 12 x 1,2 см (18,1 x 4,72 x 1,47 дюйма)
Фанера – 12 x 13 x 0,9 см (4,72 x 5,11 x 0,35 дюйма)

Стол для лобзика – крепление рычага, регулируемые рычаги, направляющие подшипников:
Фанера (2 шт. ) – 10 x 11 x 1,2 см (3,93 x 4,33 x 0,47 дюйма)
Фанера (1 шт.) – 10 x 11 x 0,9 см (3,93 x 4,33 x 0,35”)
Уголок алюминиевый L (2 шт.) – 10 x 1,5 x 1,5 см (3,93 x 0,59 x 0,59 дюйма)
Фанера (2 шт.) – 38 x 5 x 1,2 ( 14,96 x 1,96 x 1,47 дюйма
Фанера (2 шт.) – 19 x 5 x 1,2 см (7,48 x 1,96 x 0,47 дюйма)
Фанера – 11 x 5 x 1,2 (4,33 x 1,96 x 0,47 дюйма)
Фанера (2 шт.) – 8 x 5 x 1,2 (3,14 x 1,96 x 0,47 дюйма)
Фанера – 6 x 6 x 1, 2 см + 6 x 3 x 1,2 см (2,36 x 2,36 (1,18) x 0,47 дюйма)

Стол для лобзика – Режущий упор:
Уголок алюминиевый – 54 см (1,5 см x 1,5 см x 2 мм)
Фанера – толщина 1,2 см

Другое:
Сверло – 6 мм
Сверло Форстнера – 15 мм
Дерево Шурупы (длиннее, короче)
Клей для дерева, болты M4
Болты M6, Т-образные гайки M6, шайбы M6
Подшипники для болтов M6
Звездообразные ручки

Инструменты (не все инструменты необходимы):
Лобзик
Фрезерный станок
Ручная дрель
Циркулярная пила
Зубило

ПРИКИНИТЬ ЭТО К PINTEREST

Электролобзик — это то же самое, что и лобзик?

Между лобзиком и лобзиком много общего, и эти два типа пил часто путают. Они работают по похожему принципу, тем не менее, это два разных инструмента, применение которых также отличается.

Электролобзик — это портативный электроинструмент, который часто используется для всевозможных криволинейных и сложных разрезов. И хотя электролобзиком можно пользоваться и для прямых пропилов, его преимущество в основном заключается в вырезании неправильных форм. Электролобзик оснащен довольно узким лезвием, которым можно резать самые разные материалы. При работе электролобзиком полотно с возвратно-поступательным движением вдавливается в заготовку.

Прокруточная пила — стационарный электроинструмент. Лезвие обычно меньше и уже, чем в случае с электролобзиком, и захватывается станком с обоих концов. Такое тонкое лезвие позволяет создавать более тонкие и замысловатые узоры, не ломаясь и не переплетаясь. Разрез очень узкий, и вырезать взаимосвязанные части, как головоломку, очень легко. При использовании спиральной пилы заготовка вдавливается в полотно.

Стол для лобзика очень похож на лобзик, но лобзик мощнее и использует другие типы полотен.

Как поменять полотно на столе для электролобзика?

Замена полотна на лобзиковом столе происходит довольно часто, и наличие хорошего доступа к рычагу расцепления является одним из основных условий быстрой, легкой и надежной замены полотна.

Процесс замены полотна лобзика различается в зависимости от лобзика. Вы либо сможете заменить полотно вручную (без использования инструмента), либо для некоторых электролобзиков потребуются инструменты – обязательно ознакомьтесь с руководством по эксплуатации вашей модели электролобзика.

При переделке лобзика в лобзиковый стол гораздо проще и удобнее использовать лобзик с безинструментальной системой.

Замена полотна на лобзиковом столе:

1. Убедитесь, что лобзиковый стол выключен и отсоединен от сети
2. Убедитесь, что у вас есть свободный доступ к рычагу освобождения полотна
3. Вставьте новое лезвие и убедитесь, что оно правильно расположено в направляющей лезвия (ролика)
4. Зафиксируйте лезвие в положении

Насколько лезвие над столом при использовании электролобзика?

Высота лезвия над столом должна быть достаточной, чтобы полностью покрыть толщину разрезаемого материала. Точнее, в самой нижней точке реза (момент, когда полотно электролобзика находится внутри электролобзика) полотно электролобзика должно быть выше толщины разрезаемого материала.

Это важно по двум основным причинам:

1. Точность реза – Если высота материала выше лезвия, невозможно будет аккуратно разрезать материал.
2. Безопасность – короткое лезвие будет отталкивать материал от стола, что сделает невозможным надежное удержание материала и может привести к травме.

Меры предосторожности при работе на столе для электролобзика

Как правило, электролобзик безопаснее других пил. Тем не менее, использование лобзика в качестве автономного инструмента или в составе стола требует соблюдения всех необходимых мер предосторожности, таких как ношение защитных очков или защитных очков (полнолицевой маски), средств защиты органов слуха или соответствующей одежды.

Помимо стандартных мер предосторожности, есть несколько моментов, на которые следует обратить особое внимание при использовании стола для лобзика.

1. Отверстие для лезвия в столе должно быть достаточно большим , чтобы лезвие оставалось свободным и не сжималось столом. Если лезвие не двигается свободно, существует более высокий риск его поломки.0004 . Установка стола для электролобзика на столешницу повышает устойчивость стола для электролобзика и снижает вибрации
2. Полотно электролобзика должно все время перемещаться между направляющими подшипниками , даже в самом нижнем положении полотна
3. An легко доступный переключатель должен быть на месте в случае необходимости, чтобы быстро выключить электролобзик
4. Используйте для работы правое полотно электролобзика . Полотно для электролобзика, которое режет при движении вверх, является лучшим вариантом

Давайте построим

Столик для лобзика изготовлен из фанеры 12мм и 9мм , а ножки стола из призм из елового дерева. Все материалы, которые я использовал для сборки, легко доступны в любом местном хозяйственном магазине.

Стол можно использовать отдельно или прикрепить к верстаку . Это на самом деле установка, которую я предпочитаю. С этой задачей справятся простые зажимы. Стол намного устойчивее, вибрации почти нет.

Большая поверхность стола (40 х 50 см) позволяет разместить более длинные куски дерева, что делает работу более удобной.

Стол для лобзика также содержит регулируемый рычаг , который удерживает лезвие в нужном положении во время резки. Лезвие колеблется между двумя регулируемыми подшипниками, которые могут удерживать различные типы лезвий.

Регулируемая рука может быть установлена ​​в двух вариантах:

1. Заднее крепление – удлинитель крепится к задней части стола и позволяет стреле двигаться вперед и назад. Высота руки фиксированная. Такая настройка подходит для поперечной резки.
2. Боковое крепление – удлинитель крепится сбоку стола и позволяет манипулятору перемещаться из стороны в сторону. Высота руки регулируется. Эта настройка позволяет резать более длинные куски дерева.

Электролобзик Параметры настольной пилы:

• Размеры стола: 40 x 50 см
• Высота стола: 27 см высота 7см
• Портативный, легко крепится к верстаку

Я использовал несколько инструментов для сборки стола для лобзика, но не все из них необходимы. Они облегчают работу и делают ее более точной. Лобзика должно быть достаточно. Хотя иметь и использовать некоторые из приспособлений для деревообработки было бы определенно полезно.

Как сделать стол-пазл: шаг за шагом

Шаг 1. Сборка стола для пазла

Для стола вам понадобится фанерная плита толщиной 1,2 см и 0,9 см (всего 40 х 50 х 2,1 см). Начните с доски толщиной 0,9 см.

Поместите лобзик на доску и наметьте внешнюю форму основания лобзика (без башмака лобзика).

ПРИМЕЧАНИЕ: Учитывайте длину лобзика и наличие лобзика со шнуром или без него.

Вырежьте нарисованную область. Я использую шаблон для точных резов , но можно использовать электролобзик вместе с наждачной бумагой или стамеской. Цель состоит в том, чтобы вырезать прямоугольник, в который поместится основа лобзика.

Склейте две доски (0,9 + 1,2 см) и дополнительно закрепите их шурупами, чтобы они не болтались.

Отвинтите болты от башмака опорной плиты, приклейте на него двухсторонний скотч и вставьте электролобзик в место пропила. Затем отметьте на плате отверстия для винтов и снимите пластинчатый башмак.

Просверлите все 4 отверстия для винтов (я использую сверло 4 мм) и отверстие большего размера (15 мм) для полотна лобзика. Вставьте лобзик и закрепите его винтами. Убедитесь, что винты находятся на одном уровне со столом.

ПРИМЕЧАНИЕ: Отверстие для полотна электролобзика должно быть достаточно широким, чтобы полотно было свободно и никоим образом не касалось внешнего края круга. Кроме того, вы должны иметь возможность вставлять лезвия разных размеров.

Шаг 2: Прикрепите ножки стола

Вырежьте 4 ножки стола длиной 24 см каждая. Вы можете использовать шаблон для поперечной резки лобзика или направляющую для циркулярной пилы (если у вас нет настольной пилы), чтобы получить чистые перпендикулярные пропилы.

Прикрепите ножки к основанию (40 x 13 x 1,2 см) с помощью клея и шурупов. Положение ножек в 2 см от края основания. Используйте угловые зажимы , чтобы убедиться, что ножки перпендикулярны основанию.

Отметьте положение ножек на столе для лобзика. Я вырезал квадрат глубиной 0,5 см в столе, добавил клей и вставил ножки. Кроме того, я закрепил ножки винтами с другой стороны стола (убедитесь, что винты находятся на одном уровне со столом). ).

ПРИМЕЧАНИЕ: Вы можете использовать регулируемую направляющую шаблона фрезера , чтобы вырезать квадраты, точно повторяющие форму ноги. Если у вас нет фрезера или вы не хотите утопать ножку, вы всегда можете прикрепить ножку прямо к столу.

Находите этот пост в блоге полезным?

Подпишитесь на мою рассылку, чтобы получать последние новости, учебные пособия и планы проектов прямо на ваш почтовый ящик!

Шаг 3: Прикрепите руку

Вырежьте кусочки фанеры по размеру (10 x 11 см) и склейте их вместе. Они не обязательно должны быть квадратными. (Я использую 3 штуки, две из них толщиной 12 мм, одна толщиной 0,9 мм — таким же образом можно добавить еще, чтобы они стояли выше).

Добавьте сверху алюминиевые направляющие (10 x 1,5 x 1,5 см), оставив между ними расстояние 5 см. Они служат направляющими для регулируемого рычага. Расположите направляющие в центре подставки и прикрепите их так, чтобы они указывали на то место, где находится полотно электролобзика.

Я использую двусторонний скотч, чтобы сначала прикрепить направляющие к подставке, а затем закрепить их винтами.

Просверлите 4 отверстия ø6 мм в углах подставки и вырежьте шестигранник для головки винта.

Просверлите 2 отверстия ø6 мм по центральной линии (между алюминиевыми направляющими) и вставьте Т-образную гайку с противоположной (нижней) стороны. Используйте сверло Форстнера, чтобы сделать их заподлицо с поверхностью.

1. Кронштейн стола для электролобзика — задняя насадка

Поместите кронштейн на центральную линию задней части стола и убедитесь, что центральная линия алюминиевых направляющих направлена ​​в сторону полотна электролобзика. Закрепите насадку струбцинами и просверлите 4 отверстия в столе электролобзика. Затем закрепите крепление к столу с помощью винтов и гаек.

Для изготовления регулируемого рычага вырежьте 2 куска фанеры (38 x 5 x 1,2 см), склейте их вместе и прорежьте прорезь по центральной линии куска. Я использовал шаблон , чтобы вырезать прорезь , но вы также можете использовать лобзик (просверлите отверстие с каждой стороны прорези, а затем вырежьте прорезь лобзиком).

Отшлифуйте внешние стороны рычага и убедитесь, что он хорошо подходит и скользит по направляющим. Прикрепите руку к насадке с помощью деревянных ручек. Вы можете сделать их с зажим для звездообразной ручки . Используйте эпоксидную смолу, чтобы зафиксировать винты в ручках-звездочках.

Изготовление направляющих подшипников для лезвия

Вырежьте кусок фанеры (5 x 3 x 1,2 см), просверлите 2 отверстия ø6 мм на расстоянии 2 см друг от друга. Вставьте Т-образные гайки и выровняйте их с поверхностью.

Прикрепите подшипники и отрегулируйте их так, чтобы между ними легко помещалось полотно электролобзика.

СОВЕТ: Я использую подшипники с внутренним диаметром 8 мм. Таким образом, болт на 6 мм имеет место для регулировок.

Отрежьте кусок фанеры (5 x 3 x 1,2 см), просверлите 2 отверстия ø6 мм на расстоянии 2 см друг от друга. Вставьте Т-образные гайки и выровняйте их с поверхностью.

Прикрепите подшипники и отрегулируйте их так, чтобы между ними легко помещалось полотно электролобзика.

2. Кронштейн стола для лобзика — боковое крепление

Для крепления регулируемого кронштейна со стороны стола для лобзика необходимо добавить фанерный стол на одну из сторон стола, на который можно установить кронштейн. Я повторно использую уже созданное вложение из предыдущей сборки.

Вырежьте 2 куска фанеры (46 x 12 x 1,2 см; 12 x 13 x 0,9 см) и скрепите их клеем и шурупами. Затем прикрепите доску сбоку от стола лобзика. Важно, чтобы доска была прочно прикреплена к столу, чтобы исключить вибрацию и тряску.

Закрепите крепление на доске так же, как и в случае с задним креплением.

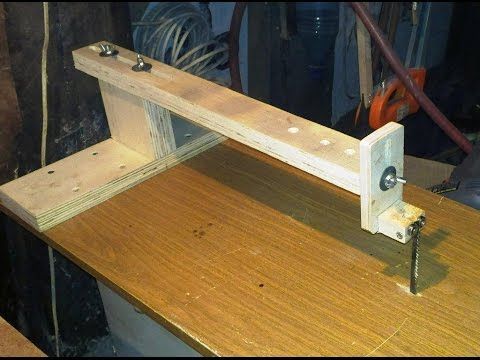

Изготовьте деревянную опору для регулируемого рычага. Опора будет прикреплена к боковой насадке, а регулируемый рычаг будет закреплен поверх деревянной опоры.

Склейте вместе 2 куска фанеры (19 x 5 x 1,2 см) и прорежьте прорезь по средней линии. Прикрепите его к куску фанеры с помощью 2 вставленных Т-образных гаек (11 x 5 x 1,2). Используйте угловые опоры и шурупы для увеличения прочности соединения.

Прикрепите опору к столу и установите нужную высоту. Установите рычаг на опору и отрегулируйте его так, чтобы подшипники окружали лезвие.

Шаг 4. Изготовьте простую ограду для стола из мозаики

Я сделал ограждение стола из алюминиевого уголка и фанеры. Он имеет простой запирающий механизм на одном из концов. Тем не менее, вы можете также легко закрепить линейку на столе и использовать ее в качестве упора.

А вот так выглядит готовый стол для пазла.

Если вы хотите создать аналогичную альтернативу прокручивающейся пиле, то этот лобзиковый стол подойдет вам. Есть несколько настроек регулируемого рычага, которые позволят вам резать как короткие, так и длинные заготовки. Вместе с правильным типом лезвия вы сможете выполнять различные типы разрезов и прорезать различные типы материалов.

Как установить и использовать стол для сборки

Следующие шаги описывают, как установить и использовать стол для сборки. Не забывайте использовать подходящее полотно для электролобзика. Различные типы материалов и различные виды резки требуют подходящего лезвия. Использование правильного полотна является одним из самых важных моментов при работе с лобзиком, как с точки зрения качества, так и с точки зрения безопасности.

При работе электролобзиком в перевернутом положении при каждом движении вверх электролобзик отталкивает заготовку от стола. По этой причине лучше использовать стандартное полотно электролобзика, так как электролобзик, естественно, будет тянуть полотно к столу. Также можно использовать полотно с обратным зубом для тонкой резки, но имейте в виду, как ведет себя полотно.

Резка с помощью стола для лобзика

1. Поместите стол для лобзика на верстак и закрепите его струбцинами
2. Убедитесь, что ничего не шатается и все зафиксировано
3. Вставьте полотно в лобзик и убедитесь, что оно правильно установлено в роликовой направляющей лобзика
4. Закрепите полотно в нужном положении
5. Установите регулируемый рычаг сзади или сбоку стола электролобзика в зависимости от размера заготовки и пропила
6. Отрегулируйте высоту рычага так, чтобы полотно электролобзика хорошо помещается между направляющими подшипниками и остается между подшипниками даже в самом нижнем положении
7. Включите стол для лобзика
8. Медленно режьте и пусть лобзик сделает всю работу

Режьте медленно и равномерно, чтобы получить наилучший результат, не нужно торопиться. Позвольте головоломке делать работу и следуйте ее ритму.

📌 Нашли этот пост полезным и вдохновляющим?
Готов построить? Сохраните ЭТОТ ПИН-код на своей доске в Pinterest!

ПРИКРЕПИТЬ ЭТО К PINTEREST

Надеюсь, информация была полезной и вы можете приступить к своим головоломкам. 😉

Приспособления для деревообработки, используемые для этого проекта:

15 самодельных проектов, которые убедят вас (наконец-то!) обзавестись электролобзиком

Хорошо, это еще один мой выпуск, в котором я умоляю и умоляю вас, коллеги-сделай сам, заняться лобзиком. Я знаю, я знаю, у него есть мотор, и он издает относительно громкий шум, поэтому вы убеждены, что он слишком ужасен, или предполагаете, что приближаться к нему слишком дорого.

Что ж, я здесь, чтобы поклясться вам, что вы ошибаетесь . Прежде всего, вы можете получить лобзик менее чем за 30 долларов. Толстовка с кофейной надписью, которую вы только что купили на Etsy, стоит почти вдвое дороже, не так ли?

Конечно, они стоят дороже (как этот) за дополнительную скорость и т. д., но последние два года я пользуюсь этим недорогим, и он выполняет всю работу.

Во-вторых, я соглашусь с вами на мгновение и соглашусь, что это немного страшно в первый раз, когда вы используете его, но буквально потребовалось два разреза, чтобы понять, что это просто шумно, и это действительно самое страшное в этом. . Доверься мне в этом.

С какой стати я так непреклонен в том, что вы, ребята, преодолеваете страх перед лобзиком, спросите вы? Ну, это просто потому, что я был в восторге от того, насколько шире стали мои возможности для самоделок с тех пор, как я научился их использовать, и я хочу того же для вас!

Они маленькие и недорогие по сравнению с более крупной электропилой (и намного менее страшные), могут делать кривые и формы вместо прямых линий, и есть так много вещей, которые вы можете с ними делать.

Чтобы доказать свою точку зрения, я покажу вам 15 проектов, которые вы можете сделать с помощью удобной лобзиковой пилы, и я думаю, что проекты убедит меня.

Во-первых, это очаровательная подставка для растений середины века, которую сделала Манди. Она использовала лобзик дольше, чем я, и определенно была одной из причин, по которой я хотел научиться им пользоваться — я полностью завидовал всем, что она делала с ним!

Эта кожаная подставка для журналов на самом деле является первым проектом, над которым я научился использовать лобзик. Наш профессиональный строитель, Джош, был в то время в нашей команде, и он убедил меня попробовать. Итак, мы сделали этот проект вместе, и я так рада, что он меня уговорил!

Обеденный стол Элси своими руками нельзя сделать с помощью лобзика, но это можно было сделать довольно легко. Все это просто серия небольших прямых надрезов — идеально подходит для лобзика!

Не каждый проект должен быть масштабным. Я сделал эти подвесные кашпо из маленьких деревянных шкатулок для драгоценностей, но мне нужен был простой способ разрезать коробки пополам. Джиг спешит на помощь!

Эта деревянная разделочная доска «Сделай сам» — еще один замечательный небольшой проект для лобзика. А так как лобзик может делать кривые, вы можете сделать любую форму!

Изготовление этой металлической рамы своими руками было бы невозможно без лобзика. Но с одним я мог сделать любую фразу или шрифт, какие захочу!

Насколько симпатична эта мини-книжная полка с изображением лошади?? Делаете ли вы его для детской комнаты (или только для себя!), вам понадобится лобзик, чтобы выполнить работу. И я только что понял, что все, что вам нужно сделать, это вырезать рог для лба, и вместо этого вы получите полку с единорогом!

Это зеркало для хранения ювелирных изделий — еще один проект, для завершения которого требуется всего несколько небольших прямых надрезов. Я все еще абсолютно ЛЮБЛЮ это в своей спальне. Так помогает организовать все!

Эту очаровательную полку в форме домика можно сделать с помощью электролобзика, и она будет мило смотреться на любой кухне. Вы также можете сделать его для хранения лака для ногтей или косметики в ванной комнате. Любить это!

Использование лобзика для отделки дверей шкафов переносит фактор нестандартного внешнего вида на совершенно другую планету. Эти двери – одна из моих любимых вещей в нашем доме!

Способность электролобзика вырезать кривые мне очень пригодилась, когда несколько лет назад я делал эту люстру из растений для нашего заднего двора. К концу лета растения стали красиво свисать, и это, безусловно, было одним из моих любимых занятий на открытом воздухе.

Придайте своим динамикам аккуратный вид с помощью этих накладок на динамики (вы можете сделать их любого размера). Это идеальное решение, чтобы вписать неприглядную электронику в ваше пространство.

Хорошо, это, наверное, мое любимое применение лобзика на данный момент — домик для кошачьих когтей из Палм-Спрингс! Для меня одно только это стоит вложений в лобзик.

Создание собственной нестандартной формы — вот что такое электролобзик, поэтому этот звездообразный потолочный медальон своими руками легко сделать с помощью подходящего инструмента (спойлер: подходящим инструментом является электролобзик). Любить это!

И просто чтобы напомнить вам, что электролобзик полезен не только для работ по дереву, я включил это подвесное цветочное украшение в виде сердца.

Лобзики также можно использовать для резки других материалов, таких как плотный пенопласт или пенополистирол (можно даже резать листовой металл!). Мне потребовалось всего несколько секунд, чтобы вырезать это гигантское сердце пилой. Я бы рубил его вечно ручной пилой или ножом для хлеба.

Это правда, что вы можете попросить некоторые места по благоустройству дома сделать для вас разрезы (что будет работать в крайнем случае), но, честно говоря, поскольку у меня есть лобзик, я обычно делаю это сам, чтобы я мог контролировать разрезов и убедиться, что они правильные (действительно отстойно вернуться домой и обнаружить, что это не так…).

Еще несколько советов: козлы очень полезны для закрепления древесины при использовании лобзика. (Вы можете приобрести складные козлы, которые занимают гораздо меньше места.) Я использую их во многих проектах на открытом воздухе, поэтому они обычно удобны.

Зажимы также удерживают древесину прикрепленной к пиле, пока вы режете, чтобы она не качалась (опять же, вы найдете для них множество других применений).
