Выжигатель по дереву своими руками: самодельный пирограф

Сегодня пирография (искусство выжигания по дереву) набирает все большую популярность среди поклонников нестандартных идей домашнего творчества. И этому есть простое объяснение — при помощи компактного электроприбора можно выжигать не только узоры и примитивные рисунки, но целые картины, которые вполне достойны стать шедеврами искусства.

Портативный бытовой пирограф электрического типа со сменными латунными насадками или «петлей» из нихромовой проволоки позволяет выжигать на разных материалах: дерево, фанера, кожа и картон. На рынке представлено множество моделей выжигателей, однако многие из них не устраивают или по цене, или по качеству. Поэтому все больше людей предпочитает делать выжигатель по дереву своими руками. Здесь нет ничего сложного, главное — запомнить основные моменты и правильно подойти к этому вопросу.

Как сделать выжигатель по дереву своими руками: полезные рекомендации

Любая работа в домашних условиях, в особенности та, которая касается изготовления электроприборов, начинается с тщательной подготовки. Нужно не только внимательно изучить электросхемы и спланировать последовательность действий, но и приготовить заранее основные материалы и подручные приспособления, которые пригодятся в процессе создания электрического выжигателя. Если с подобной работой вы сталкиваетесь впервые, не лишним будет посмотреть обучающие видеоролики на YouTube, чтобы лучше понять, с чем предстоит иметь дело.

Теперь давайте подробнее остановимся на том, как сделать самый простой выжигатель своими руками. Для начала вам потребуется определиться с поставленными задачами и подобрать необходимые комплектующие для работы. Если вам нужен простой выжигатель, достаточно будет использовать блок питания или аккумуляторную батарею, а также нихромовую проволоку или медицинскую иглу. Чтобы смастерить мощную паяльную станцию для выжигания, то потребуется найти или сделать дома самостоятельно отдельный трансформаторный блок, а также использовать терморегулятор (как вариант, подойдет диммер для лампочек).

В этой статье мы рассмотрим популярные варианты простейших пирографов, для изготовления которых не потребуются специальные навыки и знания. В качестве понижающего трансформатора можно использовать зарядное устройство от смартфона или аккумулятор от шуруповерта. Оптимальные характеристики — 5 V и 2 А. Если взять зарядку меньшей мощности, то рабочий инструмент прибора вряд ли сможет нагреться до нужной температуры. Дополнительно вам потребуются иглы (швейные или медицинские) и клеммы, а также расходные материалы: прочные нитки, суперклей, флюс и припой.

Выжигатель работающий от батареек

Чтобы смастерить электровыжигатель, аналогичный пирографу на нихромовой проволоке, вам понадобится:
— иголки от шприцов;
— двухжильный провод;
— небольшой тумблер;
— прочные нитки;
— аккумуляторная батарейка;
— деревянная палочка.

Возьмите две иголки и отрежьте от них нижнюю часть, которая надевается на «носик» шприца. Затем прикрутите провода на тупой конец иголок. После этого надежно зафиксируйте медицинские иглы с помощью ниток на нижнем конце деревянной палочки. Также соедините провода с тумблером, а затем приклейте к ручке-держателю саму аккумуляторную батарейку и тумблер, аккуратно соединив элементы между собой. Подробные схемы выжигателя с батарейкой можно найти в интернете.

Возьмите пассатижи и подогните концы иголок таким образом, чтобы они плотно соприкасались. Вот и все. Теперь можете приступать к рисованию изображений и рисунков на фанере или деревянной заготовке.

Как сделать мини выжигатель по дереву

Найдите или сделайте своими руками подходящую деревянную ручку — желательно использовать заготовку прямоугольной формы. Многие домашние умельцы советуют использовать в качестве держателя не брусок, а деревянный штапик, но в данном случае этот вариант не подойдет. Забейте два гвоздя в торец будущей ручки-держателя. При желании можете предварительно просверлить отверстия меньшего диаметра, чтобы заготовка не раскололась. После того, как забили в деревянный брусок гвозди, откусите их шляпки — они не пригодятся.

На следующем этапе нужно вдоль основания заготовки (с обеих сторон) произвести разметку линии и вырезать канавки под провод. Для этого можно использовать как специальные столярные инструменты, так и обычный канцелярский нож. Обработайте канавки под провода и сам самодельный выжигатель по дереву напильником, чтобы придать всей «конструкции» закругленную форму. Затем установите гнездо для блока питания с проводами на тыльную часть заготовки, зафиксировав все эпоксидкой или суперклеем. Места соединения проводов с разъемом перемотайте изолентой.

Далее соедините концы проводов и торчащие металлические штыри, которые получились из гвоздей. Для большей надежности и хорошего электрического контакта места соприкосновения проводов с гвоздями лучше запаять. Затем установите на свободных концах штырьков соединительные клеммы, зафиксируйте их шурупами. Нижнюю часть «держака» тоже перемотайте изолентой. В качестве рабочего нагревательного элемента для простейшего выжигателя лучше всего использовать медицинскую иглу. При помощи нашпиля аккуратно сточите ее центральную часть, чтобы она разогревалась именно в этом месте. Пластмассовый колпачок от шприцевой иглы, который находится у основания, и острый конец откусите кусачками.

На последнем этапе работ останется только придать металлической заготовке из медицинской иголки форму скобы или петли (по аналогии с пирографом петличного типа) и зафиксировать два свободных конца в соединительных клеммах. В качестве источника энергии используйте адаптер питания с похожими характеристиками:

— Input: 100–240 V;
— Output: 5 V = 3A.

Подключите зарядное устройство к разъему на ручке и после этого можно приступать к рисованию. Вот таким образом делается мини выжигатель по дереву своими руками в домашних условиях. Вместо медицинской иглы можно использовать нихромовую проволоку. Также можно рассмотреть альтернативные способы изготовления бытовых пирографов.

USB выжигатель по дереву своими руками

Необычный вариант электропирографа для выжигания — прибор с USB-кабелем. Чтобы его сделать, вам понадобятся следующие материалы:
— провод USB длиной не менее 1,5 метров;
— специальная термоусадочная трубка;
— плоскогубцы, пассатижи и канцелярский нож;
— простой графитный карандаш;
— шприцевые иглы, прочные нитки и суперклей.

При помощи обычного канцелярского ножа сделайте небольшие прорези (углубления) в нижней части карандаша. Согните медицинские иглы от шприца буквой «Г» и приклейте к стесанной части карандаша (с обеих сторон), после чего хорошо перемотайте нитками. Соедините концы игл с красным и черным проводами (плюс и минус) USB-кабеля. Загните плоскогубцами торчащие части игл, чтобы они легли вдоль карандаша, и наденьте термоусадочную трубку. Нагревайте ее зажигалкой до полной усадки на будущую ручку-держатель выжигательного прибора.

Подогните острые края игл таким образом, чтобы они соприкасались друг с другом. На этом процесс сборки электрического пирографа с USB-кабелем можно считать завершенным. Как видите, даже без специальных навыков и опыта можно самостоятельно сделать простой выжигатель. Но лучше не подключать его напрямую к компьютеру, поскольку рискуете «спалить» материнскую плату — используйте для этого переходники с понижающим трансформатором и вилкой для розетки.

Как сделать выжигатель, схема регулятора для выжигателя по дереву

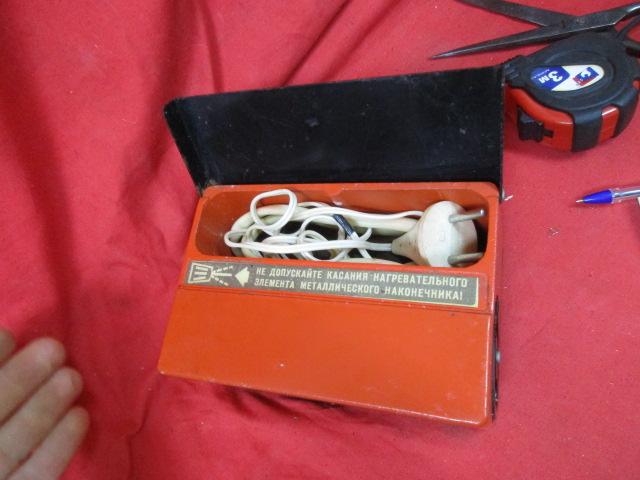

Решил я как-то сделать самодельный выжигатель по образцу советского выжигателя «Вязь». В далеких 90-х годах подарили мне выжигатель по дереву «ВЯЗЬ» на день рождения.  Как сейчас помню – оранжевый корпус — точь в точь как на фото внизу (фото из интернета). Но в то время интерес у меня был не к самому выжигателю, а скорее к тому как он устроен. Короче со временем раскурочил я его до «канцура» в детстве, сам теперь не понимая зачем. Как говорится остались от козлика рожки да ножки -до сегодняшнего дня дожил один только трансформатор. И вот по прошествии надцати лет решил я исправить содеянное и собрать ремейк этого замечательного выжигателя. Захотелось сделать выжигатель собственными руками практически с нуля. Только вот регулятора мощности – проволочный потенциометр достать не удалось и в место него применил регулятор яркости освещения – простой китайский диммер на симисторе.



Схема выжигателя по дереву.

Выжигатель по дереву собран по простой схеме диммера, в нагрузке которого стоит понижающий трансформатор 220/4 вольт.

В приципе можно купить обычный диммер — регулятор ламп накаливания для освещения помещений. Его схема идентична приведенной здесь.

Трансформатор взят от оригинального старого выжигателя ВЯЗЬ —  220/4 вольт. Однако можно применить аналогичный трансформатор или же намотать его самостоятельно, взяв для вторичной обмотки провод около 1.5 мм в диаметре. Количество витков подобрать экспериментально, чтобы на выходе было 4 вольта.

Монтаж выполнен навесным способом, без применения какой либо платы. На лицевой панели самодельного выжигателя закрепляется выключатель питания и переменный резистор регулировки мощности (в нашем случае температуры жала выжигателя). Монтаж фактически выполнен на клеммах выключателя и переменного резистора.

Симистор установлен на минимальном радиаторе.



Рукоятка выжигателя.

Рукоятка жала выжигателя сделана из корпуса маркера, в который плотно вставлен прямоугольный кусок фольгированого текстолита с двумя дорожками. Можно использовать двухсторонний текстолит. К этим двум дорожкам с одной стороны припаяны латунные штыри с болтиками от обычной штепсельной вилки 220V, к болтикам которой прикручивается жало из нихромовой проволоки. С другой стороны к дорожкам текстолита припаяны концы провода, идущие к вторичной обмотке трансформатора. И вся эта конструкция находится внутри корпуса маркера. Штыри из корпуса маркера должны выступать на некоторое расстояние, чтобы дистанцировать нихромовое жало и корпус маркера для предотвращения его оплавления. То есть жало не должно располагаться непосредственно близко к пластмассе корпуса маркера.



Корпус выжигателя.

Корпус выжигателя изготовлен из фанеры 10 мм. Электролобзиком выпилены необходимые части корпуса, торцы зашлифованы ленточной шлифовальной машинкой в необходимый для сборки размер, промазаны клеем ПВА и стянуты шурупами- саморезами с потайными головками. Сушка около суток. После сушки корпуса выполнена шлифовка плоскошлифовальной машинкой плоскости разъема двух половинок – крышки и корпуса. Корпус и крышка посажены на миниатюрные навесы. Вся эта конструкция  так же в сборе обработана ленточной шлифовальной машинкой под единый форм – фактор со снятием некоторого определенного количества стружки.  В результате имеем отличный самодельный корпус для выжигателя с хорошо подогнанной плоскостью разъема и ровными сторонами.

Корпус выжигателя вскрываем морилкой несколько раз до получения желаемого оттенка.

Сушим корпус. При высыхании морилки волокна древесины поднимаются, образуя бархатную поверхность. Такую поверхность вскрывать лаком нельзя. Вспученные волокна древесины будут иметь ужасный вид. Корпус необходимо заполировать. Для этого берем небольшой деревянный брусок, удобный для удерживания в руке, как бы приминает его уголок об другую деревяшку  и потом натираем ним деревянный корпус. То есть натираем корпус закругленный углом бруска — как бы приминаем вспученные волокна, поднятые морилкой. Полировку следует проводить вдоль направления волокон древесины с применением равномерного умеренного усилия по всей поверхности корпуса. Процесс долгий и кропотливый, но результат стоит того. Так же рекомендуется для начала потренироваться на образце для предотвращения порчи корпуса выжигателя при отсутствии опыта.

Закончив полировку покрываем корпус лаком. Я рекомендую полуматовый паркетный лак. Он придает отличный вид и на нем не так будут заметны царапины в будущем.



Я и Диод. © yaidiod.ru.

Самодельный выжигатель 12 вольт

Доброго времени суток всем самоделкиным. Как известно в далеких 90-х наши предки занимались таким искусством, как выжигание по дереву, это выглядело красиво и имело свое направление в искусстве. Так как с тех времен выжигатели не остались или же просто вышли из строя, а многие деревянные вещи хочется как-то приукрасить, то в этой статье я расскажу как сделать выжигатель своими руками.

Чтобы собрать наш выжигатель нам понадобится:
*Дубовая дощечка длинной 12 см.
*4 болтика среднего размера не длиннее 10мм.
*Пара скрепок.
*2 диода, скрученные со старого диодного моста.
*Нихромовая проволока.
* Медная проволока.
*Два провода, способные выдержать большую нагрузку.
*Плоскогубцы, отвертка и паяльник.

Первым шагом будет просверливание отверстий в нашей ручке для выжигателя, делается это с помощью дрели и мелкого сверла, которое подбирается по диаметру вкручиваемых болтов.

Сверлим их по паре на две стороны.


С помощью круглого напильника немного сделаем скругления, как на фото, там будут надежно держаться наши диоды.

Две скрепки нужно выгнуть и сделать из них подобие того, что на фото, это кольцо для закручивания на диод и крючок на конце.

Так как диод служит преобразователем из переменного тока в постоянный, то нам необходимо исключить это свойство диода, поэтому запаиваем перемычку из медной проволоки между массой диода и его контактом. Делаем тоже самое со вторым.

Далее припаиваем два провода к диодам, выбираем провода потолще, сечением в 2 мм, как минимум, так как при использования выжигателя провода будут перегреваться, что не очень то и хорошо.
С помощью болтов прикручиваем диод с двух сторон, тем самым зажимая его.

Второй крепим идентично первому, шляпки болтов не дают возможности диоду свободно вращаться, что как раз таки очень важно.

Закрепленные на деревянной ручке два диода выглядят так, на них еще не хватаем нити накаливания и крепления под нее.

Добавим на них наши крючки из скрепок, повернуты они будут внутрь.


Сбоку видно, что крючки под нашу нить накала уже готовы, поэтому следующий этап будет зажимание их на крючках.

Нить накаливания должна содержать две спирали по сторонам и небольшой ровный участок, с помощью которого и будет происходит выжигание.

Эту саму нить зажимаем с помощью плоскогубцев в крючки, старайтесь не пережать и перекусить ее при сжимании.

Так как нить при сильном нажатии может лопнуть, старайтесь на прикладывать больших усилий на выжигатель.

На этом выжигатель готов, но перед тем как его использовать нужно его протестировать.
Тест заключается в проверке его износостойкости, так как нить нагревается до высокой температуры, способной расплавлять свинец.

Подключается выжигатель к источнику тока на выходе которого будет постоянный или же переменный ток, напряжением в 12 вольт и мощностью не менее 20 ватт, для более лучшего накала.
После того, как выжигатель спокойно может пролежать в рабочем состоянии более 5 минут его можно считать пригодным для выжигания.
Для запуска своего выжигателя я применил свой лабораторный блок питания.

На этом самоделка готова, всем удачных изобретений и куча интересных идей для них. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать выжигатель по дереву своими руками?

Портативный электронный выжигатель представляет собой устройство для нанесения рисунка на определенный вид материала (дерево, картон, бумага, фанера, ткань). Изделие широко используется в сфере любительской пирографии, поэтому данное приспособление пользуется большой популярностью не только у профессиональных художников, но и у частных любителей выжигания картин.

Чтобы сделать самодельный выжигатель своими руками понадобится минимальный набор составляющих элементов и инструментов, которые можно использовать из домашних подручных средств или приобрести в местном хозяйственном магазине.

Подготовка материалов для изготовления

Чтобы сделать домашний выжигатель необходимо иметь минимальный набор инструментов и комплектующих.

Для того, чтобы сделать пирограф понадобится:

1. Деревянный штапик на 10 см.
2. Клейкая лента или изолента.
3. Электронный блок не менее, чем на 5 Вольт 2А.
4. Нихромовая нить.
5. Паяльник.
6. Электродрель с подходящим сверлом.
7. Флюс для пайки.
8. Припой – олово.

Процесс изготовления начинается с подготовки всех инструментов и нужных материалов. Для начала необходимо отыскать нихромовую нить, которая может продаваться в любом хозяйственном магазине. При отсутствии нити в продаже материал можно добыть из старого электропаяльника.

Понадобится сделать разборку нагревательной части электроприбора. Нихромовая нить находится на «жале» паяльника под металлическим кожухом и легко снимается путем сматывания без использования сторонних инструментов.

Как сделать мини-выжигатель?

1. Изготовление держателя, куда вставляется игла для выжигания.

Держатель можно сделать из обычного деревянного штапика длина которого подбирается индивидуально. В среднем достаточно 10-ти сантиментов. Внутри рукоятки понадобится изготовить отверстие под провод. Осуществить процедуру возможно с помощью электродрели или шуруповерта.

Сверло следует подбирать строго по толщине провода. На конце штапика необходимо изготовить небольшое расширение для выводов концов проводов к которым будет закреплена игла их нихромовой проволоки.

2. Подключение электронного блока к игле

Самодельный выжигатель работает от электронного блока на 5 Вольт мощностью не менее 2 Ампер. В качестве электро-блока подойдет обычная зарядка от телефона с нужными характеристиками. Для подключения следует сделать разветвление двухжильного провода, разделить его на 2 отдельных. Концы пропускаются через ранее изготовленное отверстие в рукоятке и выводятся наружу.

3. Припаивание иглы к проводам

Нихромовая игла должна быть припаяна по концам к выведенным проводам. Каждый отдельный конец припаивается к отдельному проводу. Для припоя следует использовать флюс так, как материал нихром довольно трудно поддается припою. Размер иглы должен быть не менее 5-ти сантиметров, иначе выжигатель будет недостаточно разогревать нить и соответственно ухудшится его производительность.

4. Изоляция держателя с помощью изоленты

Сделать изоляцию можно с помощью изоленты или клейкой ленты. Держатель выжигателя обматывается в 3-5 слоев и крепко обжимается в руках, чтобы лента максимально качественно приклеилась к деревянному основанию. Во время приклеивания следует исключить попадание изоленты на иглу.

5. Тестирование выжигателя

Чтобы протестировать выжигатель необходимо подключить электронный блок в сеть 220 Вольт, после чего в течении нескольких секунд можно наблюдать покраснение нити иглы. Проверять устройство следует на любой деревянной поверхности.

Видео: как сделать мини выжигатель своими руками?

Republished by Blog Post Promoter

мастер-класс по созданию пирографа своими руками из подручных средств

Творческих людей, которые любят делать поделки своими руками, несомненно, сможет заинтересовать и такое направление, как выжигание по дереву. Второе его название — пирография, обозначает процесс переноса рисунка на деревянную поверхность с помощью паяльника. Получаются необыкновенные шедевры, к тому же сам процесс помогает избавиться от напряжения. Готовые произведения подойдут на подарок близким, друзьям или украсят стену в собственном доме.

Пирограф и его разновидности

В продаже можно обнаружить десятки моделей электровыжигателей от разных производителей. У каждого вида свои особенности, но все они делятся на две большие группы:

1. с твердыми перьями. Выжигающие устройства с твердыми перьями могут поддерживать определенную температуру накаленности пера. При выборе выжигателя нужно учесть, что чем больше мощность, тем быстрее можно работать. Они прочные, и ими несложно пользоваться. Больше всего подойдут для изготовления крупных рисунков. В наборе идут разные насадки, с помощью которых можно выполнять разные виды работ;
2. с проволочными перьями. Выжигающие устройства с проволочными перьями можно использовать для тонких и кропотливых работ по дереву.

Как сделать выжигатель по дереву своими руками

Не у всех есть возможность приобрести прибор для выжигания. Для денежной экономии его можно изготовить своими руками.

Для изготовления выжигателя нужно подготовить паяльник, нихромовую нить, круглогубцы, 1 швейную иглу, 1 иглу от шприца, шпагу для барбекю, клей-момент, термоусадочную трубку и блок питания.

1. Нужно взять шприцевую иголку и откусить круглогубцами ее нос.
2. На шпагу для барбекю параллельно присоединить две иглы и намотать сверху нитку.
3. Далее, конец швейной иглы сгибаем до тех пор, пока он не коснется кончика иголки от шприца.
4. Припаиваем проводки от блока питания к иголкам.
5. Крепко наматываем ниткой провода на шпагу.
6. Торчащий деревянный низ шпаги можно отрезать.
7. Пропитываем намотанную нитку клеем Моментом.
8. Поверх нитки налаживаем термоусадочную трубку.

Выжигатель готов, теперь его необходимо протестировать. Для этого требуется подключить блок питания в розетку 220 В, если все сделано правильно, нити иглы должны покраснеть в течение пары секунд. Проверять устройство необходимо только на деревянных поверхностях.

Ход выполнения пирографии

1. Заранее подготавливаются все необходимы материалы и инструменты.
2. Подбирается нужный по размеру деревянный кусок. Рисунок выполнять лучше на более гладкой стороне. Дерево по жесткости различается от 1 до 10. Соответственно к 1 жесткости относятся самые мягкие деревянные поверхности, а к 10 — самые твердые. Для первых попыток лучше использовать мягкие деревянные куски.
3. Выжигатель рекомендуется разместить на специальную подставку, так как он моментально нагревается.
4. Затем нужно отшлифовать кусок дерева, на который будет наноситься рисунок. Для этого можно использовать наждачную бумагу.
5. Вместо непрерывных линий, необходимо наносить штрихи. На дерево нельзя надавливать очень сильно, иначе будет трудно управлять карандашом, а затем стирать лишние линии.
6. Не нужно торопиться быстрее сделать работу. Выжигание по дереву сам по себе долгий кропотливый процесс. Для новичков рекомендуется стараться использовать одинаковую силу при нанесении рисунка. Рисунок можно сделать темнее, если удерживать ручку выжигателя на определенном участке.
7. Кусок дерева необходимо расположить так, чтобы волокна были направлены книзу. Это поможет облегчить нанесение рисунка, так как все время будет движение прибора вниз. Выжигая против волокон, значительно увеличится сопротивление.

Рекомендации по рабочему процессу

1. Важно подобрать комфортное место для деревянной дощечки. Нужно разместить ее так, чтобы можно было легко достать выжигательным прибором в любую часть.
2. Рекомендуется начинать выжигание рисунка с нижней части или по внешнему краю.
3. Необходимо проходить по местам несколько раз. Если мягче касаться деревянной поверхности, будет легче передвигать прибор. Запястье нужно стараться удерживать на дощечке.
4. В первую очередь нужно закончить вырисовывать основные линии, а потом уже переходить к остальным деталям.
5. Для изготовления обычного 2D рисунка, а для 3D – нужно приобрести разные насадки.
6. Когда эскиз рисунка будет готов, можно перейти к добавлению цветов. Но нужно помнить, что не всегда дополнительный цвет будет красиво смотреться. Для этого можно воспользоваться акварельными красками.
7. Для каждой насадки необходимо регулярное очищение. Это можно сделать при помощи шлифовальной колодки для быстрой очистки. Снять насадку необходимо плоскогубцами и для безопасности опустить в холодную воду на несколько минут.
8. Когда рисунок будет завершен, на него нужно нанести специальное лаковое покрытие и дождаться пока поверхность высохнет до конца. Наносить его необходимо в хорошо проветриваемой комнате или на улице.

Выжигатель по дереву схема с регулировкой. Как сделать самодельный выжигатель? Способы работы с выжигателем по дереву

Наверное каждый из нас видел картины сделанные при помощи выжигателей. Сегодня Вы узнаете как можно самому сделать простой выжигатель по металлу. Иногда появляется необходимость оставить знак или автограф на металлической поверхности. Способов для этого придумано немало начиная от трудоемкой, требующей особого таланта гравировки и заканчивая полностью автоматизированным химическим травлением. Но есть способ доступный каждому — выжигание по металлу.

Схема устройства достаточно простая и состоит из двух элементов: трансформатора и диодного моста. Лучше использовать автотрансформатор – легче будет регулировать толщину («нажим») линии. Вполне подойдет для этой цели телевизионный трансформатор, они верой и правдой служили советскому человеку вплоть до 90-х годов.

У меня такого, к сожалению, не оказалось и для выжигателя, я использовал трансформатор от старого проигрывателя, диодный мост BR 1010, корпус от шариковой авторучки и пару самых маленьких «крокодильчиков»

Через авторучку я пропустил электропровод и оснастил его «крокодильчиком». Это и будет карандашом для выжигания по металлу.

Свободный конец провода нужно будет подключить к «+» моста. А «-», впоследствии, нужно будет оснастить другим «крокодильчиком».

Все устройство выглядит очень просто, но, тем не менее, значительно расширяет возможности для творчества.

В качестве электрода можно использовать обычный грифель, медную проволоку или любой другой проводник. Каждый из них оставляет на поверхности металла свой оттенок.

Первую пробу пера я проводил с использованием обычного гвоздя. До художественного произведения конечно далеко, но способ вполне рабочий.

Пирография – это одна из техник нанесения изображения на твердые поверхности из органических материалов при помощи нагретого до высоких температур предмета. В качестве основы для картины преимущественно используется древесина. Инструментом для выжигания является петля из закрепленная в специальном держателе. Выжигатель по дереву своими руками можно сделать разными способами и даже обеспечить программное управление устройства.

Однако такая схема является достаточно сложной, и для ее реализации потребуется недоступное для широких масс оборудование. Впрочем, можно сделать и достаточно простой выжигатель своими руками буквально из подручных материалов и блока питания. Он имеет и несложную принципиальную электрическую схему управления токами на первичном контуре.

Принцип действия пирографа

Возникает сразу два вопроса: как сделать выжигатель по дереву и как это все работает? Для того чтобы разобраться в этом, необходимо понять используемые в приборе физические принципы. В целом же, устройство работает следующим образом: из нихромовой проволоки разогревается переменным током до высоких температур. При соприкосновении с гладкой деревянной поверхностью происходит ее обугливание.

Степень воздействия на материал можно регулировать, варьируя время контакта, его усилие и параметры тока. Первые два показателя определяются на глаз по изменению цвета пластины. Регулировка тока производится установленным на корпусе прибора. Опытные мастера пирографии подбирают ток однажды в начале работы над изображением, а затем только управляют держателем.

Материалы и комплектующие для самодельного выжигателя

Классическая схема выжигателя по дереву промышленного изготовления сложна для реализации в кустарных условиях. Она была модернизирована народными умельцами, в итоге управление токами перенесено с выхода вторичной на вход первичной обмотки. Так устроен регулируемый паяльник. Для достаточно грубого нагревательного элемента, каковым, по сути, является кусок нихромовой проволоки, форма выходного напряжения не имеет особого значения.

Куда важнее возможность более или менее точной настройки и стабильности напряжения. Достигнуть необходимых показателей проще, варьируя показателями первичного контура. Особое значение имеет во вторичной обмотке – оно должно быть достаточным, чтобы выдержать нагрузку тока на нагревательном элементе. Расчеты значений производятся по формуле, где сопротивление равно отношению напряжения к силе тока (закон Ома).

Изготовление держателя для пирографа

Основу его составляет ручка из прочного диэлектрического материала. Это может быть и готовая ручка паяльника из дерева или термостойкого полимера. Напряжение к инструменту подается по электрическому двухжильному проводу с двойной изоляцией типа ПВС. Сечение проводника должно быть не менее 1 кв. мм, что вполне достаточно для обеспечения безопасной работы мастера пирографии.

Выжигатель своими руками делается таким образом, чтобы исключить возможность поражения человека электрическим током. Важная деталь – держатель для нихромового нагревателя, который является ничем иным, как куском спирали накаливания для электроплитки открытого типа. Он фиксируется на плате из текстолита или другого материала, стойкого к высоким температурам.

Наилучшие крепления для элемента накаливания – электромонтажные клеммы с фиксирующими винтами. Они изымаются из пластикового корпуса и крепятся к изолятору. С одной стороны в них вставляется питающий провод, пропущенный через ручку, а с другой стороны – нихромовый нагревательный элемент. После сборки пластина аккуратно вводится в полость ручки и закрепляется там.

Сборка и настройка пирографа

Самодельный выжигатель по дереву состоит из блока питания и держателя с нагревающим элементом. Подключение его производится ко вторичной обмотке понижающего трансформатора. Для этого используются установленные на плате стандартные винтовые электромонтажные зажимы. Первичный контур трансформатора управляется несложной электрической схемой из трех сопротивлений, такого количества емкостей и двух триодов.

Выжигатель по дереву своими руками монтируется в пластиковый или металлический корпус. Для сборки схемы управления может использоваться либо произведен так называемый навесной монтаж. После сборки осуществляется подключение и настройка прибора. Она сводится к проверке пределов регулирования напряжения на выходе вторичной обмотки, они должны вкладываться в промежуток от 3 до 8 В.

Применение аппарата по назначению

Выжигатель по дереву, своими руками изготовленный, используется для создания картин и иных изображений. Порядок работы с ним выглядит следующим образом: фотография переносится с бумаги на подготовленную поверхность при посредстве обычной копирки. Затем при помощи хорошо разогретого устройства наносятся линии, штрихи и точки, которые и создадут целостное изображение.

Заключение

Выжигатель по дереву, своими руками собранный из доступных материалов, станет отличным инструментом для творческого развития личности. Это занятие в равной мере увлекательно и для взрослого человека, и для ребенка. Рост мастерства художника происходит в ходе появления и закрепления навыка работы с прибором.

Искусство выжигания по дереву является увлечением для многих людей разного возраста и пола, поэтому в этой статье рассмотрим, как изготовить простой мини выжигатель для работы по дереву. Этот инструмент зарекомендовал себя хорошо.

Чтобы сделать мини-выжигатель нам нужен паяльник, старый ненужный блок питания от мобильного телефона или от зарядки для шуруповерта. Лучше, чтобы это был мощный блок питания, насколько это возможно. Например, хорошо подойдет для нашей поделки блок питания от iPhone для 5,1 вольт и 2 Ампера. Также понадобится шпажка от барбекю, три иглы, две из которых от шприца и еще одна любая, к примеру, швейная. Также нужны нитки, флюс и припой.

Во-первых мы должны откусить нос от иглы шприца, так как мы не будем использовать. Вы можете сделать это с помощью круглых плоскогубцев или клещей. Следующее, что нужно сделать, это прикрепить две иглы к шпажке от барбекю с помощью нитей. Это должно быть сделано таким образом, чтобы их расположить параллельно друг другу. Теперь надо согнуть конец швейной иглы таким образом, чтобы она только едва касалась кончика иглы шприца.
Далее мы должны припаять провода от блока питания к иголкам, в этом случае полярность не имеет значения. Нанесите немного флюса и залуживаем места соединения. Мы должны припаять первый провод, а потом второй. Затем прикрепите провода на шпажки с помощью ниток, отрежьте лишний конец деревянной шпажки.

Мы можем сказать, что выжигательный инструмент почти готов. Чтобы сделать его более надежным, можно также пропитать нитки суперклеем и затем надеть термоусадочную трубку.

Шаг 1: Первым делом берём иголку от шприца и откусываем круглогубцами носик.

Шаг 3: Затем нам нужно согнуть кончик швейной иглы так, чтобы он ели-ели касался кончика иглы шприца.

Шаг 6: Затем отрезаем лишний конец деревянной шпажки.

Шаг 7: Для надёжности можно пропитать нитки супер-клеем.

Шаг 8: Натягиваем термоусадочную трубку.

Мини-выжигатель готов и работает он очень легко. При подаче тока игла от шприца начинает разогреваться, это происходит потому, что она имеет тонкие стенки. Теперь можно проверить наш инструмент. Игра накаляется, несмотря на то, что блок питания имеет только 2 Ампера и 5,1 вольт. Это отличный результат, как вы уже могли заметить, несмотря на маленькие размеры, это устройство показывает превосходный результат. Вполне можно сделать отверстие в деревянной рейке до 1 см в толщину.

Выжигание по дереву – это форма искусства пирографии, позволяющая создавать на материале разнообразные изображения. Художественная обработка древесины известна ещё с доисторического времени. Первые аналоги, представлявшие выжигатель по дереву, были неудобны и работали на горючем. Выжигание стремительно завоёвывало популярность. Позже появился современный самодельный выжигатель.

Основные виды процесса выжигания

Пирография выражена классическими способами и техникой для обработки древесины. Умельцы практикуют открытую струю пламени, равномерно обрабатывая всю поверхность лицевой стороны изделия. Это создает желаемый, более глубокий фон для картины.

Эффективно использование слоя глины, которая позволяет обжечь оголенный, предварительно вырезанный на нанесенном материале рисунок. Такой метод позволяет наносить светлую картину на темном фоне и наоборот.

Практикуется метод обработки древесины горячим песком. Мастер погружает заготовку в массу, если необходимо придать оттенок светлому материалу, определяя экспериментально необходимое время воздействия.

Самостоятельно рассматривается устройство бутанового резака, как выжигателя по дереву. Основные характеристики такой техники подходят для создания неоднородных элементов с неправильной формой (волны, тучи). Существуют способы выжигания солнечным лучом, фокусируя энергию линзой.

Известно выжигание трением на токарном станке, раскаленными предметами. Используется рельефное выжигание, выполняя граничные надрезы. Также в ходу миниатюрная пирография с самыми маленькими экземплярами перьев.

Способы работы с выжигателем по дереву

Классический прибор для выжигания по дереву может выполнять различные виды нанесения объектов исходя из общей задумки будущей картины.

Популярный вариант – выжигание по контуру, где обработке подвергаются только линии границ объектов. В случае силуэтного выжигания, некоторые фигуры, или фон полностью выжигаются. Искушенные мастера могут прибегнуть к декоративному выжиганию, которое позволяет передать тени.

Освоение метода светотени позволит искушенному созидателю рисовать картины с передачей объема и динамики используя самодельный выжигатель.

Аппарат для выжигания

Современный электрический выжигатель позволит практиковаться даже начинающим людям. Выжигатель состоит из понижающего трансформатора основные характеристики которого должны быть со значениями не менее 5 V, и 2А. Необходима ручка с насадками и электрошнур, которые соединяются в единую цепь. В роли насадок могут применяться различные перья и нити накаливания, которым можно придавать желаемую форму. Часто заводские инструменты переоборудуют, меняя родной реостат на лабораторный трансформатор. Такое дополнение позволит контролировать интенсивность накаливания, что позволяет разнообразить цветовую гамму в работе.

Выделяются типы выжигателей двух видов:

1. Выжигательный аппарат с проволочным наконечником, в том числе изготовленные своими руками.
2. Электровыжигатель с твердым пером по дереву.

Основные характеристики электровыжигателя с твердым пером выделяются быстрым накаливанием и остыванием инструмента. Через несколько секунд после включения, электровыжигатель готов к использованию. Термический режим позволяют контролировать значение мощности. Жало из нихромовой проволоки позволяет добиться точных движений и более качественного результата работы. Оно крепится на специальный держатель-вилку. Жало разогревается до красна за несколько мгновений. Наконечник прибора может регулироваться для нужной формы. Перья из проволоки могут крепиться различными способами: либо двумя болтами, либо используют сменные насадки.

Аппарат с проволочным пером обладает следующими основными характеристиками:

• длительная служба нагревательного элемента;
• простая замена проволочного элемента;
• прибор для выжигания по дереву позволяет нанести линии различных параметров.

К плохим качествам прибора, можно отнести высокую стоимость и сложность починки, трудности поиска комплектующих.

Электровыжигатели с использованием твердого наконечника, имеет общий вид паяльника. Отличием являются наборы со сменными насадками для более удобной работы с древесиной. К достоинству такого агрегата можно отнести небольшую цену (в 3 раза меньше), большое количество насадок.

Модели просты в использовании, долговечны. Однако, такой инструмент будет нагреваться и остывать около 5 минут, а форма часто не позволяет применять кропотливые, мелкие работы. Ручка техники во время работы также нагревается и требует регулярной остановки работы.

Такой прибор подойдет для создания жирной линий, тени на большом участке рисунка.

Любая схема выжигателя по дереву состоит из одинаковых элементов:

• экран металлический;
• держатель нихромовой проволоки или другой элемент для эффективного выжигания по дереву;
• выжигательный элемент;
• корпус прибора;
• провод для электрического питания.

Приборы, как правило, питаются от стандартной сети 220В используя трансформатор. На рынке появились современные приборы со встроенным лазером для выжигания по древесине.

Работа схемы ручного выжигателя по дереву своими руками и последующая настройка всегда актуальны для любителей выжигания. Для создания всех элементов самодельного аппарата необходимы знания радиоэлектроники. Существуют уже придуманные схемы, которые отлично подойдут для самодельного механизма.

Делаем простейший выжигатель

При желании можно собрать выжигатель по дереву своими руками. Для этого потребуется небольшой набор инструментов и некоторые подручные средства, повсеместно используемые предметы быта. Чтобы собрать самодельный выжигатель необходимы следующие материалы:

1. Штапик из древесины.
2. Клейкая лента изоляционная.
3. Блок питания.
4. Нить накаливания из нихромового сплава.
5. Паяльный прибор.
6. Флюс для паяния.
7. Олово для припоя.
8. Электродрель с насадками.

В список могут добавляться и другие материалы, такие как нитки для шитья, резиновые термотрубки.

Процесс сборки мини-выжигателя

После подготовки всех составляющих начинается создание держателя для прибора. В качестве болванки, чтобы собрать самодельный простой выжигатель по дереву можно использовать деревянный штапик, с обычной длинной не более 10-ти см. В качестве держателя также можно использовать ручки от лакокрасочных кистей.

Ход требуемых действий:

1. У иглы от шприца удаляется пластиковая основа от стержня используя пассатижи.
2. Две иглы (одна швейная, другая от шприца для инъекций) необходимо прикрепить к рабочему концу ручки в параллельном соотношении. Острие обеих иголок должно направляется вперед, напоминая простую чернильную ручку. Для скрепления можно применять нитку, обматывая все элементы, тем самым формируя слой изоляции. Можно использовать изоляционную ленту.
3. После надежного крепежа элементов, свободный конец швейной иглы необходимо согнуть таким образом, чтобы острие слегка дотрагивалась до кончика тонкой стенки медицинской иглы. Осуществить деформацию можно при повторном использовании утконосых пассатижей. Игра шприца начинает разогреваться за счет высокой сопротивляемости.
4. К закрепленным иголкам необходимо подключить питание от сетевого зарядного блока. Полярность в данном случае не имеет значения. На зону припоя наносится флюс, и производится припайка оловом.
5. Вся зона соединения с проводами, также заматывается ниткой или другим изолирующим материалом, надежно закрепляя все элементы, лишнее удаляется.
6. Слой ниток можно пропитать суперклеем, а сверху натянуть термоусадочную трубку. Это сделает прибор более удобным в использовании.

Существуют и более сложные примеры создания выжигательного аппарата своими руками.

1. В деревянную заготовку с рабочего торца, необходимо забить два небольших гвоздя. После чего требуется откусить шапки элементов.
2. Вдоль всей ручки размечают и проделывают канавки для будущего провода. С этим сможет справиться даже канцелярский нож. Иногда для ручки применяют рукоятку лакокрасочной кисти. Углубления можно обработать напильником для удаления всех стружек и дефектов.
3. Провода устанавливаются и закрепляются клеем.
4. Каждый провод приматывают к соответствующему стержню гвоздя и затем обрабатывают соединение пайкой.
5. Соединительные клеммы для проводов с шурупами помещаются на свободные части вбитых стержней
6. Иглу для инъекций сгибают, придавая форму треугольника без основы. Место сгибания подвергают обработке напильником для утоньшения. Таким образом самодельный выжигатель будет нагреваться в требуемой зоне.
7. Созданный наконечник вставляют в клеммы и прибор может тестироваться.

Если все элементы хорошо присоединены, а материалы для наконечника хорошего качества, можно использовать такой аппарат без длительной замены комплектующих.

Почему именно самодельный выжигатель? В продаже немало отечественных и импортных моделей электровыжигателей по дереву: Орбита, Узор, Вязь (наши), Stayer, Qiddycome (китайские) и другие. Но любители художественной росписи каленой иглой по дереву не всегда довольны этим имеющимся выбором.

Отечественные приборы имеют обычно только одну иглу, импортные имеют от 4 до 21 насадок с различными иглами, но страдают недолговечностью. Да и не всегда купишь нужный прибор в нужном месте в нужное время. Здесь мы расскажем об опыте изготовления одним сибирским энтузиастом, любителем , добротного самодельного электровыжигателя по дереву с 39 (!) иглами (см. фото). Проведем, так сказать, мастер-класс от его имени.
Прежде всего, поставим три основных требования к конструкции:
1. Достаточно большая мощность блока электропитания, позволяющая пользоваться иглами больших сечений.
2. Возможность ступенчатой регулировки напряжения для работы иглами разных сечений и плавной регулировки для изменения температуры игл в широком диапазоне.
3. Удобная смена рабочих игл.
Нехитрая электрическая схема прибора приведена на рисунке.

Теперь перейдем к процессу его изготовления.

Берем какой-либо трансформатор мощности не менее 200 W (другие характеристики несущественны), например, ОСМ 380/36V (250 kW). При меньшей мощности трансформатор будет перегреваться во время работы иглами больших сечений. Полностью снимаем вторичную (верхнюю) обмотку. Первичная (сетевая) остается на месте.

Заново наматываем вторичную обмотку: один-два слоя гибкого изолированного провода сечением 6 мм 2 (например, ПВ-3). Следует предварительно рассчитать число витков на 1 V выходного напряжения (путем подбора: намотать несколько витков, включить трансформатор в сеть и измерить напряжение на выходе).

Пусть, например, оказалось 4 витка на 1 V. Определив для нижнего предела выходного напряжения значение 2 V, намотаем сначала 8 витков, а потом делаем отводы после каждых двух витков. Это даст для ступенчатой регулировки дискретность 0,5 V. Чтобы обеспечить дискретность 0,25 V, добавим еще виток (на схеме – верхний отвод 0.25 V).

Кроме ступенчатой, используем еще и непрерывную регулировку выходного напряжения, вставив в цепь первичной обмотки переменный проволочный резистор ППБ-25 100 Ω (на схеме – R1).

Ввиду большой мощности прибора откажемся от разъема «папа-мама», и рабочую рукоятку с иглой надежно подсоединим к корпусу оцинкованными болтами М6. Отводы и концы вторичной обмотки оснастим медными лужеными наконечниками 6/6.

Работа с иглами больших сечений требует тока не меньше 30 A. Поэтому сечение проводов рабочей рукоятки должно быть не меньше 4 мм². Можно взять две жилы с резиновой изоляцией из кабеля КГ 4х4 (виниловая изоляция провода того же сечения не обеспечивает его нужную гибкость).

Рукоятку вытачиваем на токарном станке из эбонита. В передний конец рукоятки плотно вставляем фторопластовую пробку с двумя латунными стержнями для крепления рабочей иглы (см. фото). Эти стержни плотно входят в отверстия, просверленные в пробке. На торцах стержней просверлены углубления 8-10 мм. В углубления, находящиеся внутри рукоятки, впрессованы луженые контакты. В наружные углубления крепится игла. Для зажима иглы годятся винты М4.

В качестве корпуса можно использовать что угодно, надо лишь помнить о безопасности. Очень хорош например, корпус от мегаомметра прошлого века: он фантастически прочен и долговечен.

Самодельный выжигатель по дереву – физика, презентации

Физический проект

Автор:

Гурьянов Никита ученик 9 класса Румянцевского филиала

МБОУ Дубравская СШ

с. Румянцево

Руководитель:

учитель физики

Румянцевского филиала

МБОУ Дубравская СШ

Сорокин О.В.

«Самодельный выжигатель по дереву»

2017 – 2018

Введение

Выжигание по дереву , или  пирография  – очень красивый и древний вид декоративно-прикладного искусства. Это очень интересное творчество! Оно приносит радость как детям, так и взрослым. Очень многие настолько увлекаются этим искусством, что становятся профессиональными пирографами.

Работа с выжигательным прибором, проработка точных линий развивает тонкую моторику руки и усидчивость, что особенно важно для развития с малого возраста. Современные выжигательные приборы очень удобные и абсолютно безопасны при соблюдении правил эксплуатации.

Выжигание по дереву – это целая философия! Мастер-пирограф с помощью стихии огня и дерева выражает состояние своей души, свои мысли и чувства и воплощает их в материальном мире в виде произведений своего искусства.

проблема

Посещая уроки технологии в 5 – 8 классах, я выполнял работы по украшению своих поделок: лопаток, разделочных досок и других изделий при помощи выжигателя. Уроки выжигания по дереву были интересны, мне нравилось украшать свои поделки различными орнаментами.

Мне хотелось продолжить свою деятельность дома, но выжигателя у меня не было. Те, что предлагались в магазинах, меня не устраивали, ни по качеству, ни по дизайну

Цель работы : разработать творческий проект и изготовить аппарат для выжигания отличный от промышленных аналогов

Актуальность данной работы и причины изготовления выжигателя



На базе кабинета технологии, в школе я работал над проектами по созданию для мамы разделочных досок.

В школьном кабинете технологии мы занимаемся резьбой по дереву, решением технических задач.

Я увлекаюсь выжиганием, в литературе встречал много материала по изготовлению самодельных выжигателей, изготовленных нашей и зарубежной промышленностью. Так родилась идея собственными силами сделать прибор.



методы решения проблемы

-анализ источников информации; -беседы со специалистами; -изучение технологии обработки древесины выжиганием

-Сделать выжигатель самостоятельно

решение проблемы

В 9 классе учитель предложил мне разработать творческий проект по технологии. Проанализировав литературу, побеседовав со специалистами, изучив технологию обработки древесины выжиганием, в качестве объекта работы я решили изготовить самодельный выжигатель. Но с чего же начинать? Я составил последовательность решения проблемы – алгоритм дизайна.

Основное содержание

Изучив конструкцию покупных выжигателей, и учитывая опыт работы с ними, я выявил следующее:

• Все выжигатели питаются напряжением 220 Вольт, которое опасно для жизни!
• Напряжение на спирали /во вторичной обмотке трансформатора/ составляет от 1 до 3 Вольт, сила тока в цепи 2 – 3 Ампера.
• Ручка выжигателя при работе нагревается до высокой температуры, приходиться выключать выжигатель и ждать пока он остынет.
• Ненадежное крепление спирали к токоведущим проводам, приводящее к потере электрического контакта и , как следствие, к остыванию спирали.
• Провода идущие от трансформатора к ручке выполнены из жесткого провода и они от частых перегибов ломаются.

Необходимые материалы и инструменты: – паяльник – блок питания – трубка от шариковой ручки – 2 иглы (одна от шприца, другая швейная) – нитки – круглогубцы – супер-клей – термоусадочная трубка

1. Первым делом берём иголку от шприца и откусываем круглогубцами носик.

2. Далее две иглы нам нужно примотать ниткой к трубке от шариковой ручки, так чтобы они были параллельны друг к другу.

3. Затем нам нужно согнуть кончик швейной иглы так, чтобы он ели-ели касался кончика иглы шприца.

4. Далее нам нужно припаять провода от блока питания к иголкам. В этом случае полярность не имеет значения, затем продеваем провода внутрь трубки.

5. Далее хорошо приматываем еще раз иголки с припаянными проводами к трубке и для надёжности пропитываем нитки супер-клеем.

7. Натягиваем термоусадочную трубку.

И вот, мини выжигатель готов!

Нагреваться до красна будет именно игла из под шприца, которая будет еле прикасаться ко второй игле. За счет маленькой площади прикосновения кончиков игл возникает большое сопротивление и игла начинает сильно нагреваться .

Области использования выжигателя

Пирография (искусство выжигания или «рисование огнем» по дереву) — отдельное направление в художественной графике. Это особая философия творчества в области декоративно-прикладного искусства. Она имеет интересную историю и собственные секреты. Чтобы создать красивый рисунок, потребуется деревянная дощечка, электрический выжигатель (пирограф) и немного воображения.

Заключение.

Собрав выжигатель, я испытал его в работе, и получили следующие результаты:

– Иглы нагреваются до красно – желтого свечения, и оставляют четкую черную полоску на древесине.

-При работе контакт не пропадает.

-Ручка выжигателя не нагревается до высокой температуры.

-Выжигатель надежен в работе, им удобно пользоваться, кроме того он имеет меньшие габариты по сравнению с покупными.

Я достиг решения данной цели, собрав действующий

Выжигатель и оценил возможность его практического применения.

23 Дровяные печи своими руками, чтобы согреться

Любите ли вы разбить лагерь, хотите, чтобы ваш крошечный дом был поджареным, или просто хотите печь для собственного двора, самодельная дровяная печь – это интересный проект с большим вознаграждением.

Дровяные печи помогут вам сэкономить электроэнергию и придадут еде восхитительный аромат дровяной печи (если вы используете ее для приготовления пищи). Они могут показаться устрашающими, но хорошая дровяная печь, сделанная своими руками, стоит потраченного времени и усилий.

Бюджетно

Источник

На первый взгляд вы не подумаете, что эта плита будет легкой в ​​кошельке, но на самом деле это так.

Этот блоггер обнаружил, что он смог сделать свою печь по значительно меньшей цене, чем средняя дровяная печь, которую продают в розницу (он обнаружил, что она стоит около 300 долларов).

Как построить дровяную печь недорого по утрам

Переработанный бензобак

Источник

Если у вас есть старый баллон с пропаном, у вас есть все необходимое для дровяной печи своими руками.

Ознакомьтесь с инструкциями, чтобы получить пошаговые инструкции по воссозданию этого профессионально выглядящего проекта DIY.

DIY Wood Burner Pot Belly Stove от Instructables

Scrap Pieces

Source

По словам этого мастера, он смог создать красивую маленькую дровяную печь на открытом воздухе примерно за 20 долларов!

Он использовал металлолом, который нашел возле своего гаража, много которого, вероятно, есть и у вас дома.

Дровяная печь, сделанная из лома от Instructables

Обода шин

Источник

Кто знал, что можно сделать дровяную печь из выброшенных ободов шин?

Блогер, который сделал эту печь, использует ее на открытом воздухе, но говорит, что она лучше всего подходит для постоянного места (а не для кемпинга), потому что она довольно тяжелая.

Дровяная печь своими руками из колесных дисков от Подготовленной страницы

Для DIY Pro

Источник

Нет никакого способа приукрашивать это, вы будете довольно опытны в DIY, чтобы сделать эту дровяную печь.

Но если у вас есть навыки, оно того стоит! Конечный результат не только великолепно выглядит, но также эффективен и надежен.

Сделайте свою собственную дровяную печь от Hill People Gear

Small & Mighty

Source

Самое лучшее в маленьком обогревателе – это то, что, если он построен правильно, он может обогреть действительно большое пространство, несмотря на его размер.

Этот блоггер создал небольшой обогреватель, который нанес серьезный удар. Его проект служит хорошим вдохновением для начинающего мастера по ремонту.

Дровяные печи своими руками от Manta Bushcraft Blog

Массовый обогреватель

Источник

Суровая правда об этом самодельном дровяном обогревателе состоит в том, что это проект не для всех. Чтобы получить такие ручные результаты, требуется много навыков.

Если вы готовы принять вызов, этот блоггер сделал этот обогреватель примерно за 600 долларов, но он сохраняет в семье уют даже в холодные 20-градусные ночи.

Самодельный нагреватель массы от Permies

Печь из листовой стали

Source

Эта печь сделана из листовой стали и выглядит красиво.Человек, который его сделал, говорит, что он не профессионал, а просто человек с мастерской.

Неясно, насколько легко сделать эту дровяную печь, но попробовать стоит, потому что она эффективна и отлично выглядит.

Дровяная печь из листовой стали от Instructables

Планы дровяной печи

Источник

Если у вас уже есть идея сделать свою собственную печь, но вам просто нужны некоторые планы, как это сделать – вот и все!

Идя по этому пути, вы можете проявить немного творчества и придать дизайну свой собственный стиль.

Самодельная дровяная печь от MOTHER

Высокое качество

Source

Это не хлипкая дровяная печь небольшого размера, сделанная своими руками. Это серьезный бизнес!

Блогер, создавший эту печь, изложил все шаги, которые он предпринял, чтобы построить ее. Вы можете ознакомиться с его руководством и посмотреть, справитесь ли вы с задачей создать свой собственный.

Постройте дровяную печь от Purple Sage Trading Post

Газовый баллон

Источник

Для этой дровяной печи вам понадобится старый газовый баллон и несколько других небольших материалов.

По большей части, это довольно простой DIY, и вы будете готовы к работе со своей новой дровяной печью в кратчайшие сроки!

Дровяная горелка с газовым баллоном от Instructables

Компактная дровяная печь

Source

Это не маленькая самодельная печь в этом списке, но она по-прежнему компактна и выделяет много тепла!

Для его изготовления вам понадобится газовый баллон, который нужно поставить на бок, а не вертикально. Блогер столкнулся с некоторыми проблемами с воздушным потоком во время начальной сборки, но если вы прочитаете комментарии сообщества, вы сможете извлечь уроки из его ошибок, чтобы исправить свои с первого раза.

Дровяная горелка для газовых баллонов от Instructables

Красивая и вневременная

Source

Трудно поверить, что эта печь была построена менее чем за 200 долларов! Он великолепный, функциональный и даже из него получается хороший торт!

Нет никаких пошаговых инструкций по воссозданию этой модели, но она может послужить отличным источником вдохновения для тех, кто хочет получить немного больше от своей дровяной печи.

Самодельная дровяная печь от Natural Building Blog

DIY Rocket Stove

Source

Этот дровяной обогреватель не только отлично работает, но и выглядит действительно круто.

Это дровяная печь «ракетного» типа, и ее легко изготовить в домашних условиях.

Самодельная самодельная дровяная печь на ракете от Sia Magazin

Резервуар с переработанным пропаном

Источник

Вот еще несколько примеров дровяных печей, которые можно сделать из выброшенного пропанового бензобака.

Техника у всех может быть похожа, но дизайн немного отличается. Это проект, в который вы можете внести что-то свое, чтобы сделать его своим.

Пропановый бак, сделанный из дровяной печи от Expo Cafe Peru

Гаражная дровяная печь

Source

Если вы никогда не просматривали обучающее видео на YouTube, чтобы помочь вам в реализации проекта, вы когда-нибудь делали проект своими руками?

Это видео не содержит пошаговых инструкций по воссозданию гаражной дровяной печи, но дает обзор, который поможет вам начать работу.

Моя супер дешевая горелка для дров для гаража – YouTube

Camp Stove

Source

Вам все равно нужно есть, когда вы в кемпинге, верно? Вы можете сделать себе дровяную печь, чтобы готовить вкусные блюда во время черновой обработки.

Требуется небольшая электромонтажная работа, но он портативный и позволит вам хорошо поесть даже в лесу!

Doc’s Smity Camp Stove – Самодельная дровяная печь от Backpacking

Почтовый ящик Дровяная печь

Source

У вас есть старый почтовый ящик, который вы больше не используете, но не хотите выбрасывать?

Из него можно сделать самодельную дровяную печь! Просто поверните ее на бок, прикрепите к ней какой-нибудь трубопровод для вентиляции, и у вас есть функциональная дровяная печь, сделанная своими руками.

Постройте самодельную дровяную печь с почтовым ящиком с помощью знаний ничего не весит

Дровяной гриль

Источник

Так что технически это не печь, но дровяной гриль определенно стоит иметь!

Вы можете приготовить хот-доги, гамбургеры, пиццу, кебаб и многое другое на гриле. Этот проект – простая задача.

Как сделать барбекю / гриль из старых колесных дисков от Eco Snippets

Cook Top Stove

Source

У этой дровяной печи есть верх, позволяющий легко готовить на ней, так что дело не только в тепле.

Подумайте обо всех блюдах, которые вы можете приготовить, используя это! Кроме того, он достаточно большой, чтобы вы могли готовить для себя и некоторых гостей.

DIY 55-галлонная дровяная печь на плите от дома и садоводства

Easy As It Gets

Source

Хорошо, это не самый эстетичный дровяной обогреватель в этом списке, но он, вероятно, один из самых простых.

Все, что вам нужно, – это старая банка из-под кофе, веточки и немного воображения, и у вас есть все необходимое для этого небольшого проекта.

Дровяная печь своими руками от DIY Idea Center

Perfect Outdoor Stove

Source

В этой дровяной печи, работающей своими руками, замечательно то, что с ее помощью можно готовить или просто согревать вас, если вы хотите провести время на свежем воздухе в холодную ночь.

У него плоская верхняя часть, которая позволяет легко готовить, и отверстие, предназначенное для согрева (которое также оказывается достаточно большим, чтобы приготовить зефир, просто говоря).

Дровяная печь DIY от Brilliant DIY

Электрический водонагреватель

Источник

По общему признанию, не у всех есть старый резервуар для воды, лежащий вокруг их дома, который они могут превратить в дровяную печь, но вы никогда не знаете, что вы можете найти в утилизации площадка!

Поскольку она такая большая, человек, который изначально создал модель, в конечном итоге модифицировал ее, превратив в уличную печь для пиццы на дровах.

Преобразуйте электрический резервуар для воды в уличный дровяной обогреватель от Instructables

Заключение

Создание дровяной печи своими руками, вероятно, не будет одним из тех проектов, в которых у вас есть все необходимые материалы, просто лежащие вокруг дома. Это не значит, что не стоит пытаться. Если вы начинающий домашний мастер, это прекрасная возможность перейти на следующий уровень мастерства.

Вне зависимости от масштаба и назначения дровяная печь обеспечит вам тепло и, по крайней мере, место, где можно приготовить действительно хороший зефир.

25 идей для самостоятельной дровяной печи в 2021 году

Нет ничего лучше дровяной печи для домашнего уюта, говорите ли вы о кухне и доме или патио на заднем дворе. Но зачастую те, что есть на рынке, не так уж интересны или просто слишком дороги.

Итак, если вы любите вторичную переработку, переработку и переработку всего старого и заброшенного, и вам нужна хорошая дровяная печь, тогда вам следует проверить эти идеи для некоторых удивительных идей дровяной печи, которые вы создадите сами.

Печь для металлолома

Источник

Первое предложение в этом списке – просто печь из металлолома. Если вы занимаетесь вторичной переработкой и вторичной переработкой, это идеальный проект для вас. Эта дровяная печь была специально разработана создателем оригинала для использования на открытом воздухе во внутреннем дворике, чтобы согреться зимой и при этом иметь возможность наслаждаться природой.

В инструкции показано, как перейти от груды металлолома к большой дровяной горелке, которая даже хорошо выглядит. Все примерно за 20 долларов.

Через Instructables

Дровяная горелка для газового баллона

Source

Вот еще один усовершенствованный проект, в котором использовался старый газовый баллон для создания уютной и эффективной дровяной печи для внутреннего дворика. Если все будет сделано правильно, вы даже сможете увеличить огонь, чтобы использовать чайник или добавить плиту, если вам нужна неброская уличная плита.

Для его изготовления вам понадобится газовый баллон, дымоходная труба диаметром 6 дюймов, ручка, секция сверхпрочного шарнира, коробчатая секция для вентиляции и длинная штанга для регуляторов воздуха.

Через Instructables

Горизонтальная дровяная печь с резервуаром для горячей воды

Source

Это идеальный вариант для тех, кто живет в холодном климате и ищет дровяную печь горизонтального дизайна. Он сделан из старого бака с горячей водой и плоских листов стали.

По сути, это немного больше похоже на «как я это сделал», чем на учебник, но если у вас есть какие-либо навыки в этой области, вы сможете следовать тому, что написано на плакате, и создать такую ​​же простую печь из даны пошаговые инструкции.

Через торговый пост Purple Sage

Электрический бак для воды Вертикальная дровяная печь

Source

Это еще один проект по модернизации резервуаров с горячей водой для начинающих сварщиков. Он создан из старого резервуара для воды, круглых труб, арматурного стального стержня, стальной правой части и стального уголка. Для этого вам понадобятся угловая шлифовальная машина, лобзик и сварочный аппарат MIG.

Итак, если вы готовы к достаточно простому сварочному проекту для начинающих, который затем можно использовать на открытом воздухе, это определенно отличный вариант для вас.Просто заранее соберите все необходимое и соблюдайте все меры предосторожности в начале и завершении проекта.

Через Instructables

Баллонная печь для сжатого природного газа

Source

Это фантастический вариант для всех, кто может найти баллон для сжатого природного газа. Они создают поистине уникальную и эффективную дровяную печь для всех, у кого есть навыки сварки и талант работы с металлоломом.

Обязательно внимательно следуйте инструкциям – английские на протяжении всего пути ниже испанских – и соблюдайте меры предосторожности, чтобы избежать любых потенциальных проблем с газом и т. Д.Вам нужно будет слить газ и снять клапан вместе с другими приготовлениями.

Через Instructables

Буржуйка своими руками

Source

Эта фантастическая маленькая буржуйка выглядит великолепно, но в то же время действительно помогает. Это тоже не слишком сложно, если вы знаете, что вообще делаете со сваркой и т. Д. Он отлично подходит для небольших помещений – например, мастерских, гаражей, сараев – для сохранения тепла в холодные зимние месяцы.

В конструкции использован металлолом, который можно собирать дома или на свалке за очень небольшие деньги. И на строительство уходит всего около дня – или меньше.

Через Instructables

Ракетная печь

Source

Ракетные печи – отличный способ готовить на дровах. Основной принцип – сжигание дров горячим и быстрым ради эффективности. Это помогает изолировать зону приготовления и, следовательно, делает приготовление пищи быстрее и проще. Именно это и делает эта ракетная печь, сделанная своими руками.

Вам понадобятся 2 канистры с маслом, кастрюля, древесная зола, гибкий дымоход, несколько металлических труб и немного листового металла, а также некоторые основные инструменты, такие как рабочие перчатки и заклепочный пистолет.

Через Instructables

Печь для баллончиков с краской

Источник

У вас есть старая металлическая банка с краской и вам нужна дровяная печь, которую можно взять с собой куда угодно? Что ж, тебе повезло. Эта небольшая дровяная горелка идеально подходит для использования на открытом воздухе, например, в кемпинге или на рыбалке, и не займет много времени и усилий.

Это еще один вариант «вот что я сделал» по сравнению с настоящим учебником, но инструкции, которые дает автор, довольно просты для выполнения и используют некоторые уникальные повороты, чтобы сделать печь более эффективной.

Через Bushcraft USA

Переносная дровяная печь за 30 долларов

Source

Эта фантастическая маленькая переносная печь на дровах – легкая сборка за небольшие деньги. Фактически, это должно стоить 30 долларов или меньше. Он достаточно большой, чтобы подойти для хижины или небольшого здания, но не настолько для большого помещения, как дом.

Он также отлично подходит для использования на открытом воздухе, а не только в помещении, и поможет защитить от холода во внутреннем дворике охотничьей хижины или где-то еще.

Через Backwoods Home

Дровяная печь своими руками для маленькой лодки

Source

Эта особая дровяная печь разработана для безопасного использования на небольшой лодке. Он небольшой, очень прочный и стабильный, и стоит он намного дешевле, чем тот, который вы покупаете в магазине на пристани для яхт в вашем районе. Кроме того, он достаточно мал для небольших лодок, например, 16-футовых. Печка отлично подходит для прогрева самой лодки.

Само по себе это не учебное пособие, а скорее «это то, что я сделал, чтобы вы могли попробовать что-то подобное».

Через журнал Duck Works Magazine

Мини-мангал Easy Mini

Source

Это очень простая в сборке небольшая дровяная горелка для кемпинга, которую можно сделать из действительно обычных предметов, не требуя больших усилий. Компоненты недорогие, их легко найти, и вам не нужно их модифицировать.

Вам понадобится держатель для кухонной утвари из нержавеющей стали с отверстиями, а также 4 гайки и болта, длина которых соответствует отверстиям в держателе для посуды. Серьезно, это так просто, что любой может это сделать.

Через Instructables

Простая бочковая печь из набора

Source

Это еще один простой вариант для людей, которые немного менее удобны, чем некоторые. Вы используете готовый комплект, чтобы создать идеальную дровяную печь, вместо того, чтобы создавать все с помощью тяжелых сварочных работ и т. Д. Вместо этого вам просто понадобится стальная бочка на 55 галлонов и комплект.

Обычно такую ​​бочку можно найти на Craigslist или на местной свалке металлолома практически за бесценок. Но, следуя инструкциям, вы можете построить двухствольную печь, так что, возможно, вам захочется взять две из них.

Через Instructables

Дровяная печь-бочка Deluxe

Source

Это руководство по дровяной печи дает вам возможность построить супер-роскошную дровяную печь, которая отлично подойдет для дома. Установите в подвале, и вы сохраните в доме теплее, чем когда-либо.

Это еще один комплект бочки для превращения бочки в мощную дровяную печь. Не слишком дороги ни наборы, ни бочка, ни другие принадлежности, и вы сэкономите массу денег, купив полноценную дровяную печь в каком-нибудь дорогом магазине.

Журнал Via Backwoods Home

Самодельный нагреватель массы

Source

В этом руководстве по самодельному нагревателю массы используются различные компоненты для создания сверхмощной и эффективной дровяной горелки, которая обеспечит теплом весь ваш дом. Вам понадобится изоляция из стекловолокна, изолированная горелочная труба, немного дерева для рам, немного глины и песка. Вы также сделаете дымоход.

Дровяная печь, по общему признанию, сложная, и «учебное пособие» больше похоже на «Я сделал это так», чем на пошаговые инструкции, но если у вас есть навыки, вы можете это достаточно легко по своему усмотрению.

Через Пермь

Модернизированная дровяная печь Weber Rapidfire

Source

Вот еще одна переносная дровяная печь, идеально подходящая для приготовления пищи. Вы будете использовать компонент Weber Rapidfire, который легко найти в местном хозяйственном магазине, чтобы построить эту портативную плиту. И это уже качественное производство, так что прослужит еще долго.

Помимо Rapidfire, вам также понадобится стальной лист и некоторые основные инструменты для металлообработки, такие как перчатки, металлические напильники, винты по металлу и т. Д.Его тоже довольно легко сделать, и он оказывается намного более эффективным, чем многие другие варианты.

Через Instructables

Миниатюрная походная печь на дровах

Source

Если вам нужна действительно небольшая, устойчивая и прочная дровяная печь для приключений на свежем воздухе, то вам повезло. Эту миниатюрную походную печь на дровах довольно легко построить, и, хотя это так важно, она становится абсолютно восхитительной, когда ее готовят.

Вам понадобится лом медных труб и трубок для тела, а затем некоторые основные инструменты и материалы для металлообработки, которые вы обычно используете в ремеслах по металлообработке.

Через Instructables

Обычная дровяная печь из обрезков

Источник

Для этой простой дровяной печи из металлолома у вас действительно есть много вариантов, из чего ее сделать. Только не используйте алюминий. Фактически, оригинальный мастер по металлу предлагал пустую бочку из-под масла и гороховые оладьи – тонкий металл, предпочтительный для более быстрого нагрева. Или даже металлический мусорный бак.

В зависимости от того, что вы используете, он может быть или не быть таким красивым, но он наверняка поможет быстро приготовить немного дров для тепла.

Через Instructables

Ракетная плита космического шаттла

Источник

Эта забавная печь – еще одна ракетная печь для фантастического сжигания дров. Но он сделан в цвете космического шаттла – просто для развлечения. Так что, если вы наслаждаетесь теплом и весельем в одном, вам, вероятно, понравится разогревать эту достаточно простую плиту.

Печь имеет красивую L-образную форму с плотным профилем и эффективными углами, образующими печь. Само по себе это не прямое руководство, но оно дает четкое визуальное представление о каждом шаге на этом пути.Так что, если вы разбираетесь в металлообработке, у вас не будет особых проблем с ее изготовлением.

Через Instructables

Старый водонагреватель в дровяную печь

Source

Это еще один проект по переработке, в ходе которого старый водонагреватель – практически любой формы, кроме дырчатого – превращается в очень эффективную дровяную печь, которая согреет ваш дом. В оригинальном плакате печь была создана для снижения затрат на отопление и основана на некоторых старых новостях Mother Earth News.

Это подходит для небольшого дома, чтобы хорошо его обогреть, с помощью встроенных воздуховодов, соединяющих подвал или первый этаж с остальной частью дома.

Через Instructables

Дровяная печь из листовой стали

Source

Это очень привлекательный вариант для использования на открытом воздухе во внутреннем дворике, чтобы не допустить холодных зимних ночей. Фактически, если вы разбираетесь в металлообработке, у вас будет потрясающая вещь, которая выглядит как ухоженный антиквариат. Кроме того, верхняя часть становится достаточно горячей, чтобы поставить чайник или небольшую кастрюлю и приготовить там пищу.

Но самое приятное то, что эту печь на самом деле не так уж и сложно сделать, если у вас есть какие-то уже существующие навыки или талант для обработки металла и немного терпения.

Через Instructables

Подогреватель реактивной массы

Источник

Есть две вещи, которые отделяют ракету от стандартной дровяной печи. Во-первых, сгорание в нагревателе ракетной массы происходит гораздо более полно. Во-вторых, нагреватель массы ракеты – это тепловая масса, которая окружает компоненты нагревателя.

Это делает этот массовый нагреватель одним из лучших и наиболее эффективных вариантов, которые вы найдете в домашних условиях. Это руководство проведет вас через каждый шаг, и в итоге у вас будет фантастический обогреватель для вашего дома.

Через Instructables

Дровяная горелка для барбекю в форме свиньи

Source

Если вы ищете забавную дровяную горелку, которая не только нагревает, но и дает вам место для готовки и, что ж, станет отличным предметом для разговора, тогда эта очаровательная дровяная печь для свинины – отличный вариант.

В плане создания этой очаровательной поросенка используется старый газовый баллон и некоторые навыки резки металла. Оттуда вы прикрепите некоторые клапаны и другие компоненты, а также сделаете крышку и ножки из других частей газового баллона. Бам. «Бэбэ-экуэ».

Через Instructables

Дарт Вейдер для сжигания бревен

Source

А для поклонников «Звездных войн» у вас есть дровокол в форме Дарта Вейдера. Вы будете использовать газовый баллон, чтобы сделать дровяную горелку. Оттуда вы повеселитесь, создав это замысловатое изображение оригинальной трилогии “Большой злой” из “Звездных войн”.

Инструкции дают четкие инструкции по очистке газового баллона, сборке всех компонентов, включая шлем Вейдера, и безопасному выполнению этой операции. Будьте особенно осторожны с инструкциями по технике безопасности, так как остатки газа могут быть очень опасными.

Через Instructables

Горелка для бревен миньонов

Источник

Любите миньонов? Любите огонь и пламя? Тогда что ж, это для вас. Это прочная печь для дров, которая отлично подходит для внутреннего дворика и отлично подходит для демонстрации вашей веселой стороны.И все это можно сделать из старого газового баллона. Просто следуйте инструкциям.

Учебное пособие довольно простое, и ему очень легко следовать, поэтому, если у вас есть какие-либо навыки сварки, все будет в порядке. А если вы этого не сделаете, это разумный проект, с помощью которого можно научиться некоторым навыкам, поскольку он настолько прямой.

Через Instructables

Дровяная печь для поросят

Source

Вот еще одна очаровательная печь-свинка, на этот раз меньше по размеру и просто дровяная, на случай, если она более эффективна для ваших нужд.Он по-прежнему такой же интересный, как и предыдущая модель, но немного отличается. Он также сделан из старого металлического газового баллона и различных металлических деталей.

Учебное пособие предлагает четкие и простые инструкции для каждого шага на этом пути, хотя вместо этого они написаны как руководство «Я сделал это так».

Через Instructables

Подходящая горелка для древесины для ваших нужд

Эти удивительные дровяные печи, сделанные из газовых баллонов, листового металла, старых отходов, кирпичей и многого другого, – все довольно круто.И вы обнаружите, что расходные материалы намного дешевле, чем покупать новый в магазине.

Вы также найдете более интересные возможности, создав свою собственную дровяную горелку – Вейдер, Свинки, Миньоны? – и получить более интересный опыт в процессе.

В общем, создание собственной дровяной горелки – отличный вариант, если вы увлекаетесь сваркой или хотите научиться делать это хорошо. Просто убедитесь, что вы используете все необходимые меры безопасности, оборудование и внимательно прочтите все инструкции несколько раз перед тем, как начать.

Подписывайтесь на нашу новостную рассылку Получайте советы и идеи для самостоятельной работы прямо в свой почтовый ящик.

20 Проектов самодельных дровяных печей

Дровяные печи намного эффективнее сжигают дрова. Кроме того, они выделяют гораздо больше тепла. Из этой статьи вы узнаете, как построить переносную дровяную печь для дома. Это пара проектов на выбор.

Мы перечислили 20 проектов самодельных дровяных печей, которые выглядят потрясающе и легко в исполнении. Все дровяные печи, перечисленные в этой статье, вполне доступны по цене.Вы готовы сделать дровяную печь? Хорошо, приступим.

1. Дровяная печь своими руками

Возможно, вы не являетесь опытным слесарем или кузнецом, но если вы будете следовать этому руководству, результат будет успешным. Некоторые простые материалы, которые вам понадобятся для этой работы, – это лист мягкой стали толщиной 3 мм, и он не должен быть толще 6 мм.

Вам также понадобятся инструменты для работы, угловая шлифовальная машина, наждачная или газовая бумага, большой плоский напильник и т. Д.t.c. Возможно, у вас нет промышленного оборудования для резки металла, которое бы выполняло работу быстрее и эффективнее, но вы можете импровизировать с напильником.

Щелкните для получения дополнительной информации

2. Дровяная печь, сделанная своими руками из металлолома

Если у вас есть металлолом, который вы собираетесь выбросить, сейчас самое время найти им хорошее применение. Вы можете построить дровяную печь из этих обрезков, и она будет готовить для вас и согревать вас в холодные дни.

Вы потратите всего около 20 долларов на переработку отходов, которые у вас есть, другие материалы, которые вам нужно обработать, – это сварочный аппарат для сварки электрода, краска для печи и диски шлифовального станка. В этом руководстве вы будете использовать пустой газовый баллон; если у вас есть другой металлолом цилиндрической формы, он тоже может сработать. Весь процесс прост и выполним, требуется время и терпение, чтобы получить правильную отделку.

Щелкните для получения более подробной информации

3. Как построить бочковую дровяную печь

Для бочковой дровяной печи вам понадобится бочка, краска для барбекю, комплект для печи, чугунные ворота, но это необязательно и комплект плиты печи бочонка, также опционный. Во-первых, ваш ствол должен быть чистым и не иметь отверстий на корпусе, потому что вы будете создавать отверстия, в которых вы сможете контролировать нагрев.

Очень важно иметь прочный очаг. Если ствол, который у вас есть, не достаточно толстый, чтобы выдерживать тепло, если металл у вас тонкий, вам понадобится прочный очаг, чтобы выдержать количество тепла, в которое вы входите. Построить очаг непросто, но очень возможно.

Щелкните для получения более подробной информации

4.

Как построить небольшую дровяную печь

Если вы ищете небольшую дровяную печь, которая не будет вам неудобно и не займет много места в вашем доме, тогда эта гид – ваш лучший выбор.Вам нужно достать небольшой старый пропановый баллон / баллон и превратить его в небольшую дровяную печь. Перед тем, как вы начнете использовать какой-либо небольшой баллон с пропаном, если он у вас есть, вам необходимо перекрыть клапан и убедиться, что каждая молекула газа пропана находится вне этого баллона, как газ пропан, независимо от того, насколько маленький он все еще может быть воспламеняющимся. Материалы, которые вам понадобятся, могут стоить вам около 20 долларов, если у вас их еще нет, это обычная ручная пила, молоток, рулетка, малярная лента и болото.

5. Дровяная печь своими руками из обода автомобиля

Ищете лучший материал вокруг себя, который можно использовать для постройки дровяной печи? Затем позвольте мне познакомить вас с этим методом обода автомобиля. Вам потребуются диски на 4 автомобиля одинакового размера, крышка люка, рамы и чугун. Возьмите ручную циркулярную пилу, молоток, долото, сварочный аппарат, и ваша дровяная печь будет готова через несколько часов.

6. Мини-дровяная печь DIY

Это хороший способ завести мини-дровяную печь без необходимости резать металл и сваривать утюг. Вам понадобится черный цемент, песок, вода, пенополистирол, железо и ведро. Также вам понадобится дежурный комплект печки. Вы построите печь из цемента, измерите ее размер с помощью небольшого ведра и создадите свою мини-дровяную печь.

7. DIY Smart Wood Stove

Смешайте цемент, возьмите ведра, чугун, пенополистирол и все остальные предметы и следуйте инструкциям по созданию этого, просто дайте ему несколько часов на цемент затвердеть, получится отличная умная дровяная печь.Его легко носить с собой благодаря чугунной ручке, которая будет прикреплена к цементной форме до того, как она сильно высохнет.

8. Дровяная печь своими руками

Это хорошая дровяная печь шириной 6 дюймов, высотой 6 дюймов и глубиной 8 футов. Это небольшой портативный компьютер, который можно разместить даже на столе. Сама печь сделана из ящика из мягкой стали толщиной от 3 до 8 дюймов. Еще одна пластина из мягкой стали была добавлена ​​на верх стального ящика толщиной дюйма. Использовались винты с потайной головкой 6-32, что даже делает его прочным и долговечным.

Щелкните для получения более подробной информации

9. Дровяная печь Pyramid DIY

Это красивая дровяная печь в форме пирамиды, которая отлично подходит для использования на открытом воздухе, в походе или на рыбалке с семьей. Этот проект займет у вас день или больше, если вы не эксперт по металлу. Вам нужно разрезать металлические листы в форме треугольника, и вам, возможно, придется найти компанию по резке металла, если у вас нет средств, чтобы их разрезать.

Щелкните для подробностей

10.Как сделать дровяную печь

Это может стоить вам денег, но отделка того стоит. Вам понадобится канистра для столового серебра, которую можно найти в Walmart примерно за 10 долларов, дымовая труба, инструмент Dremel, С-образные зажимы и другие стальные трубы и листы, которые будут использоваться для ножек канистры для столового серебра.

Щелкните для получения более подробной информации

11. Как построить деревянную печь

Деревянная печь из металлических листов с дымоходом – это именно то, что вам нужно, если нет, вы можете попробовать другие руководства, чтобы найти правильный гид, который может помочь.Для этого проекта вам понадобятся несколько металлических труб, прочная железная цепь, круглый кусок стали толщиной с шероховатой поверхностью, чтобы выдерживать тепло, и целый день для работы.

Щелкните для получения более подробной информации

12. Дровяная печь своими руками

Когда у вас будут готовы материалы, можно начинать. Во-первых, вам понадобятся кирпичи, черный цемент, вода, широкое ведро, глина, мастерок для цемента, плоский мешок для мешков, колено для железной трубы и набросок того, как будет выглядеть печь на дровах, просто то, с чем можно поработать. Это просто, легко и требует меньше времени на сборку.

13. Дровяная печь для бездымного дома

В отличие от некоторых дровяных печей, она не содержит дыма и проста в сборке. Два основных ингредиента – цемент, кирпичи и глина. Это займет у вас 24 часа, чтобы цемент затвердел и достаточно затвердел. Чтобы в нем не было дыма, вам понадобится толстое стальное колено и труба длиной от 6 до 10 футов, которая будет действовать как дымоход, выводящий дым из внутреннего отсека печи.

14. Как сделать дровяную газовую плиту

Дровяная газовая плита не означает, что вы будете использовать газ в качестве топлива для печи, это просто означает, что дровяная плита будет выглядеть как газовая плита . Для этого руководства вы будете использовать 2 банки, любые пустые банки для еды, размер зависит от вас, но одна должна быть меньше другой. Остается только ручная дрель, металлическая сетка в качестве подставки для горшка.

15. Дровяная печь своими руками за 5 долларов

Все предметы, которые вы купите для этого проекта, не будут превышать 5 долларов.Вот некоторые вещи, которые вам понадобятся: пропановый баллон весом 1 фунт, 4 болта / гайки, припой из оловянной проволоки, паяльная лампа, дрель, 3 секции медных труб, и ваша дровяная печь будет сделана. Вы можете использовать некоторые из этих инструментов дома, даже лучше, это поможет снизить затраты. Резервуар будет небольшим и портативным, его можно будет легко носить с собой.

Щелкните для получения более подробной информации

16. Дровяная печь для самостоятельного размещения

Идеальная легкая дровяная печь для кемпинга, рыбалки или выживания, она может поместиться в вашем рюкзаке, и вы можете носить ее с собой, чистить и использовать сколько угодно раз, пока он не начнет ржаветь и не станет непрочным. Для их изготовления используются 4 небольшие канистры из нержавеющей стали, расширяемый металл, 4-дюймовый сосновый шпунт и канавка. Он может гореть только около 21 минуты, прежде чем станет докрасна, если вы используете небольшие кусочки мягкой древесины.

Щелкните для получения более подробной информации

17. Дровяная печь своими руками

На этом изображении выше вы уже знаете, что вам нужно 2 автомобильных диска, чтобы сделать это, может быть, даже три, но третий будет полностью вырезан с помощью небольшого кусок оставлен, чтобы направить пламя.Вам также понадобится круглая сетка для гриля из нержавеющей стали, которая должна входить в автомобильные диски. Также приобретите аэрозольную краску «Эмаль по металлу» любого цвета. Для остальной работы потребуется сварочный аппарат, мощная ручная циркулярная пила, и вы можете сделать потрясающую дровяную печь, которая также может работать как гриль для барбекю.

Щелкните для получения дополнительной информации

18.

Дровяная печь своими руками

Получите много толстых металлических листов, большие ручные ножницы для жести, молоток, чугун, долото и другие инструменты для металлообработки.Этот проект требует большого опыта работы с металлом, это будет сложно, если у вас его не будет, но, в конце концов, дровяная печь – прочная печь, которая может выдерживать высокий уровень тепла в течение длительного времени.

19. Дровяная печь своими руками из кирпича

Зайдите в любой строительный магазин рядом с вами и купите более 50 кирпичей разного размера, даже лучше, если у вас их нет дома. Кроме того, возьмите цемент, мастерок, 1 колено для стальной трубы, ручную циркулярную пилу и широкую строительную плитку.Этот проект займет почти 2 дня, потому что вы будете использовать много цемента в разных углах, и вам нужно дать ему высохнуть, прежде чем перемещать его для отделки.

20. Дровяная печь для кемпинга своими руками

Это фаворит для кемпинга, он маленький, легкий, эффективный и может долго работать при постоянной температуре. Для всей работы требуется металлический лист, 2 железных стержня и дрель. Общая стоимость этого проекта составляет около 7 долларов, что делает эту походную печь на дровах недорогой.Еще одна удивительная особенность походной печи – она ​​складная. Вы можете сложить его и поместить в рюкзак, носить его с собой, пока не найдете место, где можно устроиться, и вытащить его.

Щелкните для получения более подробной информации

Заключение

Вы нашли предпочитаемую самодельную дровяную печь? Помните, что вам нужно учесть множество факторов, прежде чем выбирать, какую дровяную печь сделать своими руками. Убедитесь, что у вас есть навыки и инструменты для этого. Вы также должны убедиться, что в вашем доме есть место для их размещения.

Как построить бочковую дровяную печь недорого всего за 9 простых шагов

Если вы купите товар по ссылкам на этой странице, мы можем получить комиссию. На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.

Вы любите тепло дровяной печи?

Может быть, вы думаете, что этого не может быть в вашем доме, потому что дровяные печи могут быть довольно дорогими?

Что ж, о расходах больше не беспокойтесь. Когда мы переехали в наш дом, в нем не было дровяной печи.Я продолжал копить на проект, но без дров зимой было очень холодно.

Потом муж наткнулся в интернете на идею превратить обычную бочку в дровяную печь.

Естественно, мы знали, что это наше решение, и начали исследовать, как завершить этот недорогой проект, чтобы у нас было дровяное отопление для нашего дома.

Вот что мы придумали:

Как построить бочковую дровяную печь

Вам понадобится:

1.

Не берите больше

Первый шаг к созданию недорогой домашней дровяной печи – это найти бочка.Это должна быть металлическая бочка, в которой нет отверстий.

Теперь, возможно, вы сможете купить себе очень дешево.

Или вы можете спросить у местного жителя, есть ли у него металлическая бочка, которую они не прочь бы вам подарить. В моей книге обычно лучше бесплатно.

После того, как вы нашли металлическую бочку, можно переходить к следующим шагам.

2. Очаг имеет значение

Самая большая часть работы по созданию этой дровяной печи – убедиться, что у вас есть прочный очаг.Причина в том, что, поскольку металл ствола тонкий, он будет отводить много тепла.

Убедитесь, что вы построили очаг, способный выдерживать такую ​​высокую температуру. Хорошим примером этого может быть построение очага из камня. Если вы не совсем уверены в том, как построить очаг, вот отличный урок, который вам поможет.

В нашем случае мы решили использовать плиточный очаг, потому что плитка дешевле, но я также собираюсь добавить некоторые каменные акценты, чтобы выделить ее. Если вы не сможете найти весь камень самостоятельно, он может стать довольно дорогим и довольно быстро.

Если вы работаете с ограниченным бюджетом, то плитка может быть для вас хорошим вариантом. Вот ресурс, который поможет вам понять, чем может помочь плитка. Короче говоря, вам понадобится слой подкладки, термостойкий раствор и настенная плитка, уложенные поверх гипсокартона и шляпный канал.

Очевидно, у вас есть варианты, которые могут меняться вместе с вашим бюджетом при постройке очага.

После того, как вы построили прочный очаг, вы готовы приступить к собственно созданию дровяной печи.

3. Прикрепите дверцу

К дверце прилагается комплект ствола. Вам нужно будет выбрать самый прочный конец ствола, чтобы поддерживать дверь.

Затем вам нужно поставить бочку так, чтобы конец, на котором вы хотите открыть дверь, был направлен к вам. Положите дверь поверх этого конца бочки и обведите контур. Затем вам нужно будет использовать какую-нибудь пилу (ножовку, лобзик и т. Д.), Чтобы разрезать по контуру ствола.

После того, как вы прорежете отверстие в стволе, вставьте дверцу в отверстие, чтобы убедиться, что она подходит.Если посадка надежна, воспользуйтесь гайками и болтами, которые идут в комплекте, и сверлом с подходящим сверлом, чтобы закрепить дверцу в отверстии.

Когда дверь надежно закреплена, можно двигаться дальше.

4. Добавьте ножки

Теперь я знаю, что много говорил о создании прочного очага с учетом того бюджета, который у вас может быть. Чтобы придать стволу немного большей устойчивости, вы также собираетесь добавить ножки, чтобы поддерживать его на этом очаге.

Вытяните ножки из комплекта и равномерно разместите их на нижней стороне ствола.

Опять же, вам понадобится сверло с битой подходящего размера, чтобы прикрепить ножки к стволу.

Как только вы почувствуете, что ноги находятся там, где они должны быть, и ствол имеет надлежащую опору, вы будете готовы перейти к следующему шагу.

5.

Не забывайте дымоход и заслонку

Если у вас когда-либо была дровяная печь, то вы знаете, что дымоход и заслонка – важные части проекта. Дымоход следует надеть на ствол сзади. Вам нужно будет разместить деталь на стволе в том месте, где вы хотите, а затем закрепить ее прилагаемыми винтами, используя дрель и подходящую коронку.

Теперь заслонка должна входить в комплект двери во время этой части установки. Вам следует потратить это время, чтобы ознакомиться с ним и узнать, как правильно его открывать и закрывать.

Как видите, бочки просты в изготовлении и очень удобны в использовании.

6. Раскрасьте город в красный цвет

Нет, вы не пойдете в город и не станете танцевать джигу, потому что вы построили дровяную печь из бочки. Я имею в виду, нет, если ты этого не хочешь.

Однако вам нужно будет покрасить бочку.Это защитит ствол. Честно говоря, когда муж впервые показал мне идею использовать бочку в качестве дровяной печи, я слегка подняла на это нос. Я подумал: «Бочка? Действительно?”

Затем я начал собственное исследование и увидел, как можно раскрасить бочки в разные цвета и на самом деле сделать их шикарными в деревенском стиле. Это привлекло мое внимание.

Когда я говорю вам покрасить ствол, вы, очевидно, можете использовать обычную черную краску, если хотите.

Тем не менее, я призываю вас мыслить нестандартно, если вам трудно иметь дело с бочкой для дровяной печи.Подумайте о том, чтобы покрасить ствол в красный или бирюзовый цвет. Вы можете даже покрасить его в белый цвет, если хотите.

Также имейте в виду, что если вы попытаетесь купить дровяную печь, выкрашенную в другой цвет, вы автоматически заплатите более высокую цену.

Это способ получить красочную, уникальную дровяную печь за небольшую часть стоимости обычной, более традиционной дровяной печи.

Затем, выбрав цвет, выньте бочку наружу и разожгите внутри нее. Дайте огню стать очень горячим, чтобы он сгорел от жира или других компонентов, которые могут быть прикреплены к стволу снаружи.

Затем дайте ему остыть, а затем протрите бочку, прежде чем наносить краску для барбекю выбранного вами цвета.

7. Добавьте решетку и нагревательную пластину

Если вы приобретете решетку и нагревательную плиту, вы будете использовать сверло и винты, которые идут в комплекте с ними, чтобы прикрепить их к стволу.

Однако, если вы не покупали их, то должны знать, что вы можете добавить в свою бочку обычные решетки газового гриля, и они тоже будут работать.

Итак, если у вас есть старый барбекю или газовый гриль, который вы не используете, подумайте о том, чтобы зацепить эти решетки и установить их здесь.

Если вам нужна плита, приварите плоский кусок металла к верхней части бочки. Он должен работать так же.

8. Присоедините к плите трубу

Поскольку вы используете эту дровяную печь-бочонок в помещении, важно прикрепить ее к трубам. Если вы впервые устанавливаете дровяную печь в своем доме, вам нужно будет следовать этому руководству, чтобы узнать, как правильно установить печную трубу.

Помните, что вентиляция дровяной печи часто может проходить через стену или потолок.В нашем случае для простоты мы решили пройти сквозь стену.

Также помните, если сомневаетесь, звоните профессионалу. Важно, чтобы ваша печная труба была установлена ​​правильно.

Как только вы узнаете, как вы собираетесь его устанавливать, вы можете найти свой трубопровод в местном магазине больших коробок или здесь.

9. Наслаждайтесь тяжелой работой

Вы можете легко купить небольшую дровяную печь примерно за 300 долларов (или так я нашел в своем исследовании дровяной печи).

Затем вам просто нужно прикрепить ее к своей печной трубе, и все готово.

Однако, очевидно, это будет стоить вам намного больше денег. Обычно вы можете построить бочковую печь примерно за 1/3 стоимости обычной дровяной печи.

Хотя над стволом требуется больше работы, в конечном итоге он становится чем-то очень уникальным и полностью изготовленным вами вручную. Он также имеет тенденцию откладывать немного более теплого тепла из-за толщины металла.

После установки снимите нагрузку. Приготовьте себе горячий напиток и просто расслабьтесь и наслаждайтесь красотой и теплотой своего проекта.

Надеюсь, это поможет вам создать великолепный проект для вашего дома, который будет обеспечивать тепло и стиль в вашем доме на долгие годы.

Была ли эта статья полезной?

Да Нет ×

Благодарим вас за отзыв!

Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:

Facebook Pinterest

Безопасны ли самодельные дровяные горелки?

Я построил для себя две дровяные печи и в настоящее время отапливаю свой дом печкой, построенной с нуля.Я исследовал различные типы самодельных печей, включая комплекты, планы и сайты с простыми идеями для дровяных горелок. Вот результат моей работы и исследований.

Безопасны ли самодельные дровяные печи? Подавляющее большинство планов дровяных печей нацелены на использование печей на открытом воздухе или вне здания. Печи в том виде, в каком они были спроектированы, безопасны, но настолько безопасны, насколько их сконструировал строитель.

Правила EPA

В середине 1980-х годов, когда дровяные печи начали появляться в домах и гаражах, EPA заинтересовалось дымом, выходящим из труб по всей территории Соединенных Штатов.Эти новомодные печи были разработаны для управления потоком воздуха, поступающего в топку, и с такой большой мощностью также могли регулировать температуру огня и температуру комнаты или комнат, которые они отапливали.

Поскольку печи ограничивали количество воздуха, питающего огонь, в дыме было повышенное количество твердых частиц или твердых частиц, поднимающихся вместе с дымом. Агентство по охране окружающей среды решило, что производители дровяных печей, начиная с 1988 года, должны выполнять требования, которые снижали количество твердых частиц, покидающих печь.

Поскольку домашние печи не производятся зарегистрированным производителем, они не обязаны соответствовать правилам. Если вы планируете построить свою собственную дровяную печь и предпочитаете соблюдать EPA, есть несколько планов по установке каталитического нейтрализатора в ваш обогреватель.

Если вы планируете построить дровяную печь, предназначенную для использования внутри дома, сварочная часть работы должна выполняться квалифицированным специалистом. Дым в топке должен оставаться в топке, а не втягиваться выдувным устройством в комнату, где вы, возможно, работаете, живете или спите.

Это может стать смертельным за короткое время. Кроме того, даже хороший сварной шов может сломаться после многих лет циклов нагрева и охлаждения. После сотен таких циклов плохой сварной шов или металл рядом с плохим сварным швом могут сломаться, оставив небольшую трещину в топке.

Типы самодельных дровяных печей

Есть много типов самодельных дровяных печей. Давайте взглянем на некоторые из самых популярных.

Печь-бочка

Печь-бочка – это именно то, что следует из названия.Он построен из одной или двух бочек барабана по 55 галлонов. Вы можете найти несколько их наборов, и они обычно состоят из четырех-семи частей.

Версия с одним стволом обычно включает дверь, две ножки и дымоход. Вы должны поставить ствол и дымоход. Версия с двойным стволом имеет то же самое, что и одинарное, плюс две дополнительные стойки для крепления стволов вместе и соединительная труба.

Преимуществом системы с двумя стволами является дополнительное тепло, излучаемое дымом, когда он проходит через верхний ствол.Бочковые печи обычно используются в гаражах или хозяйственных постройках.

Системы

Barrel популярны благодаря невысокой стоимости материалов и простоте сборки готового продукта. Обратной стороной бочковой дровяной горелки является тонкая стенка бочки на 55 галлонов. Толщина стенки составляет всего 0,0324 дюйма. Ствол в какой-то момент прогорит.

На всякий случай возьмите плоский кусок металла и постучите по стволу в том месте, где огонь горит сильнее всего (когда он холодный). Любые слабые места проявятся в звуке и ощущениях.

Пропановая баллонная печь

Пропановый баллон имеет гораздо более толстые стенки, чем 55-галлонная бочка, но большинство из них довольно малы в диаметре. Если площадь, которую вы отапливаете, небольшая, это может стать отличным началом для вашей печи. Чтобы добавить дверь, ножки и дымоход, потребуется квалифицированная резка и сварка. Некоторые дизайны уникальны.

Плита с баком для горячей воды

Из резервуара с горячей водой можно сделать очень большую дровяную печь. Опять же, навыки сварки и резки должны быть выше среднего, и если в резервуаре больше десяти лет воды, то дно может быть немного подозрительным на ржавчину.

Первым делом будет тщательный осмотр дна резервуара. Если вы не очень креативны, на плиту с резервуаром для горячей воды будет не на что смотреть. Этот тип печи является обогревателем только для постройки или гаража.

Дом, построенный с нуля

Дровяная печь из кучи стали потребует не только определенных навыков механики, но и детального проектирования. Прежде чем покупать сталь, необходимо решить все вопросы, от топки до дверей и того, как контролируется воздух.Расположение трубы для дымохода также зависит от того, где дымоход будет выходить из здания, в котором он установлен.

Сварка топки должна быть безупречной в герметичной системе, особенно если в печь будет встроена воздушная рубашка (воздух вокруг печи для обогрева). Дверь также должна быть настроена так, чтобы она закрывалась и загораживала печь. Если креозот на стенах загорится, дверь и вентиляционные отверстия должны закрываться достаточно плотно, чтобы весь воздух не попадал в топку.

Необходимо определить толщину стенок топки. Топка для дровяной печи будет изготовлена ​​из стали толщиной 0,25 дюйма или 1/4 дюйма. Это делает дровяные печи чрезвычайно тяжелыми даже до того, как будет установлен огнеупорный кирпич!

Дымоходы

Дымоходы – важнейший элемент всей системы дровяной печи. Вы регулируете огонь, позволяя правильному количеству воздуха в топке и добавляя желаемое количество топлива (дров). Если в доме из-за дровяной печи возникает пожар, он начинается в дымоходе.

Дымоход должен улавливать количество дыма, который будет выходить из дровяной печи, и направлять этот дым вверх и наружу из здания, в котором расположена печь. Звучит упрощенно, и это так, но это чрезвычайно важно.

Каждый тип дымохода рассчитан на определенное количество тепла на внутренней и внешней стене. Вы можете не знать, насколько сильно будет гореть ваша печь, поэтому выберите дымоход, который будет работать с максимальным нагревом. Дымоход с двойными стенками будет рассчитан на температуру до 2300 градусов по Фаренгейту.

Безопасность

Формулу размера (диаметра) и высоты дымохода можно найти в стандарте NFPA 211. Этот стандарт также предоставляет дополнительную информацию о безопасности, когда речь идет о размерах и материалах, которые должны находиться под дровяной печью и вокруг нее. Он также определяет отступ от углов и стен.

Строительство дровяной печи может оказаться полезным занятием. Предоставленное тепло может обогреть ваш дом или мастерскую в холодный зимний день.Но не стоит срезать углы, когда речь идет о безопасности вас или ваших близких. Ознакомьтесь с правилами и соблюдайте их, чтобы не допустить аварии, которую можно предотвратить.

Дополнительные вопросы

Как определить размер дровяной печи для обогреваемой площади? На веб-сайтах производителей есть графики мощности их печей в БТЕ. Используемый размер топки производителя (куб. Дюйм). Подберите размер печи, чтобы она соответствовала требуемой мощности.

Как очистить внешнюю поверхность дровяной печи? Простая смесь уксуса может очистить поверхность дровяной печи.На рынке есть ряд продуктов, которые могут вернуть дровяной печи ее первоначальную черную матовую поверхность.

Сделай сам, дровяная печь, бревно, печь, бутылка

Наш нынешний дом – это 400-летний пещерный дом в горах, так что он как бы идет с территорией, на которой нет никакого центрального отопления! Хотя у нас есть открытый камин, он невероятно неэффективен для сжигания топлива, и большая часть тепла уходит в дымоход. С двумя маленькими детьми в доме это тоже не самый безопасный вариант.Решение нашей проблемы казалось довольно очевидным: нам нужна была дровяная печь, но при цене от 100 фунтов стерлингов даже для самых маленьких печей мы решили мыслить нестандартно и придумать более самостоятельный подход и сделать свою собственную.

Некоторое время мы ломали голову над тем, что мы будем использовать и как мы будем это делать, когда меня осенило, что газовый баллон от нашего бутанового обогревателя предлагает идеальное решение. Нам удалось приобрести пустой газовый баллон за княжескую сумму в 8 евро! Честно говоря, это полная сумма того, во что нам обошлась наша новая плита, несколько других безделушек, которые у нас уже были, но которые все равно стоили бы очень дешево.

(Примечания редактора – ВНИМАНИЕ! Работа с газовыми баллонами по своей природе опасна, следует принять все соответствующие меры предосторожности. Если вы не уверены, не делайте этого.)

Сделайте газовый баллон безопасным для работы с: СДЕЛАЙТЕ ЭТУ БЛОКУ В ХОРОШЕЙ ВЕНТИЛЯЦИИ. Открыв верхний вентиль до тех пор, пока он не перестал шипеть, мы использовали большой гаечный ключ, чтобы открутить вентиль в верхней части бутылки. Это не так просто, как кажется, потому что на резьбе есть какой-то герметик, поэтому вам, возможно, придется отбивать ключ молотком, как мы!

Снимите вентиль с газового баллона и наполните свою будущую плиту водой: Теперь, хотя баллон был «пустым», в нем все еще было много газа, более чем достаточно, чтобы испортить вам день, если вы не перестрахуетесь. .Лучший способ уберечь вашу будущую плиту от небольшого взрыва – наполнить бутылку водой и оставить ее на ночь, что лучше, чем потом сожалеть.

Отметьте дверь для вашей печи: Затем мы отметили дверь для дровяной печи, мы хотели убедиться, что она достаточно большая, чтобы положить в огонь полено приличного размера, чтобы нам не пришлось хранить подкармливая веточками каждые 5 минут.

Вырежьте отверстия: В целях безопасности мы прикрутили вентиль обратно к верхней части плиты и осторожно вырезали дверцу с водой в газовом баллоне с помощью угловой шлифовальной машины.На данный момент у вас есть абсолютно голые основы вашей печи / дровяной печи, я видел в сети людей, использующих их вот так, как костровые ямы и обогреватели для патио, но, конечно, для использования в помещении вам нужно приложить немного больше усилий для сборки.

В нашем дизайне мы хотели создать настоящую дверцу на передней части дровяной печи, а не зияющую дыру. Используя кусок, который мы вырезали из передней части газового баллона, мы приварили несколько старых петель, которые у меня лежали, и винт в проушине в качестве дверной ручки

Конечно, если у вас нет сварщика, так же легко просверлить несколько отверстий и прикрутить дверь к петлям или подкупить кого-нибудь, кто сделает за вас сварку.

Воздухозаборник и решетка для золы: Когда дверь была открыта, мы использовали угловую шлифовальную машину, чтобы прорезать несколько щелей в дне газового баллона, чтобы печь могла втягивать воздух, когда она сжигает дрова, но она также действует как решетку, чтобы пепел падал со дна горелки. Также мы просверлили отверстия вокруг основания газового баллона для дополнительных воздухозаборников.

Fit Exhaust: После этого мы приварили кусок стойки забора из полых труб, который служил дымоходом для дыма, в идеале вам нужно не меньше 68 мм, чтобы дым мог выходить в достаточной степени.Если вы используете 68 мм, это также обычный размер выхлопной трубы для автомобилей, поэтому вы можете легко найти фитинги и т. Д., Чтобы при необходимости сделать дымоход. Как только дымоход был установлен, мы просверлили несколько отверстий в самом верху дымохода в надежде, что это поможет быстрее втягивать дым в дымоход.

Краска: Мы покрыли его черной краской, а вокруг лежала старая черная эмаль двигателя, оставшаяся от наших мотоциклов, но хорошей дешевой альтернативой является черная аэрозольная краска для барбекю.

Как видите, печь не имеет проблем с бревнами приличного размера и действительно выделяет большое количество тепла для своего размера, потому что тепло не передается прямо в дымоход и теряется, оно излучается через массу металлической печи. вместо. Это означает, что это гораздо более эффективный обогреватель, чем открытый огонь, и он потребляет гораздо меньше топлива, что создает меньше отходов / беспорядка. Однако для нас главное преимущество состоит в том, что его намного безопаснее использовать с маленькими детьми.

Я очень верю в оценку и улучшение. После нескольких дней использования печи единственное, что мы изменили, – это добавили дополнительные впускные отверстия по всему дну газового баллона, потому что после того, как огонь горел весь день, зола начала забивать нижнюю решетку печи. трудно удержать сильное пламя при закрытой двери, дополнительные отверстия решили эту проблему, и мы продолжаем использовать его каждый день в качестве единственного источника тепла для дома без каких-либо проблем.Мы сделали эту печь в прошлом году, и она сохраняла в нашем доме тепло и уют всю зиму.

Готовый продукт на месте:

Полезные ссылки

Превращение дровяной печи в водонагреватель

Строительство традиционной глиняной печи на дровах

Журнал учета: дровяная печь по максимуму

Руководство по экономии денег при изготовлении дровяных печей своими руками

В связи с недавним скачком и повышением цен на нефть и газ потребители выбирают дровяные печи.Это разумный шаг, поскольку вы не только сэкономите деньги, но и сэкономите ресурсы и уменьшите потребность в топливе, которое труднее найти.

Также учтите, что если вы когда-нибудь окажетесь в сценарии судного дня, найти ископаемое топливо и вырабатывать электричество будет сложно. Потребуется умение построить дровяную печь.

Экономия на дровяной печи

Изображение предоставлено: diybarrelstoveoutdoorfurnace.wordpress.com

Поскольку ежемесячные счета за коммунальные услуги продолжают расти, а наш мир становится менее стабильным, научиться строить дровяные печи – разумный шаг.

Эти самодельные печи просты в изготовлении, при этом они энергоэффективны и экологичны.

Дровяные печи можно построить из отходов, в том числе газовых баллонов, резервуаров для воды, электрических водонагревателей, стальных бочек, стальных пластин, банок с краской и т.д. Есть наверное несколько печей запчастей. Эти предметы могут стать решением для снижения вашего счета за электроэнергию.

См. Также: Обзор печи горячего пепла: безопасно сжигать дрова

Строительство дровяной печи

Изображение предоставлено thehomesteadingboards.com

Начальная структура

1. Используйте Google SketchUp, чтобы спроектировать свою печь. Это бесплатно и просто в использовании.
2. Мы рекомендуем использовать лист из мягкой стали толщиной 4 мм с размерами 1200 мм на 625 мм.
3. Начните с создания передней, боковых и задней части печи, создавая куб.
4. Согните стороны, чтобы получились углы. Не пытайтесь сварить четыре металлических листа вместе. Это займет слишком много времени.
5. Перед тем, как закрепить дно печи с помощью болтов, сварите верхнюю часть печи и сделайте перегородку внутри печи, чтобы улучшить ваш ожог.
6. Начните работу с опорами с дополнительными листами стали. Создайте крошечные угловатые ножки. Если у вас закончилась сталь, вы можете использовать ножки старого стула.

Шлифовка или резка вашей дровяной печи

1. Затем вам нужно будет отрезать или отшлифовать плиту. Начните шлифовать канавку на ее внутренней стороне, а затем вырежьте полосу из металлического листа.
2. Когда вы закончите свою коробку, она будет 500 x 200 x 250 миллиметров (LWH). Угловой шлифовальной машиной согните плиту по углам.
3. Сначала используйте 2-миллиметровый отрезной диск для тонкой резки, чтобы прорезать канавку. Затем используйте обычный отрезной диск толщиной примерно 4 мм, чтобы сделать широкую прорезь.
4. Отрежьте примерно три четверти толщины стали, чтобы получился хороший сгиб. Затем отметьте проем двери на бордюре.
5. Используйте тонкую шлифовальную машинку и лобзик, чтобы прорезать углы плиты.

Сварка / складывание дровяной печи

Изображение предоставлено: writinginconcrete.info

1. При сборке основного блока сделайте валик сварного шва прямо под его внутренними углами.Не беспокойтесь о том, чтобы он получился слишком аккуратным.
2. Приварите переднюю часть изнутри и снаружи, а затем отшлифуйте ее до гладкости. Эта часть будет видна и будет красиво смотреться.
3. Отрежьте кусок металла для перегородки, которая будет подходить от передней до задней части корпуса. Оставьте крошечное пространство спереди, около 30 мм, чтобы можно было нагнетать горячий воздух. Это сохранит постоянный вторичный нагрев.
4. Вырежьте верхнюю часть и начните приваривать ее, начиная с внешней части.
5. Не торопитесь, скругляя углы, чтобы не зацепиться за них.
6. Затем создайте верх размером 600 x 300 (Д x Ш), примерно на 50 мм больше. Вырежьте отверстие в верхней части плиты, просверлив лобзиком несколько точек по окружности. Оставьте эту деталь заслонки в дымоходе.
7. Приварите небольшие выступы внутри и под плитой, чтобы зафиксировать основание.
8. Просверлите выступы и постучите по ним так, чтобы они позволяли утопить болты с внутренним шестигранником, если они у вас есть. Это основание должно быть заподлицо с дном плиты.

Создание двери, петель и вентиляционных отверстий

1. Отрежьте еще несколько металлических листов (на 10 мм больше по периметру, чтобы обеспечить хорошее уплотнение), чтобы построить дверь.
2. Чтобы закрыть дверь, используйте веревку и клей. Отрежьте небольшие выступы с помощью плоской планки, чтобы завязать петли. Просверлите плоский стержень так, чтобы он мог принять круглый стержень диаметром 6 мм.
3. Используйте шестимиллиметровый стержень с резьбой на обеих петлях, прежде чем выровнять их для сварки. Затем снимите их, прежде чем полностью приварить круглый стержень к стержням внизу. Дверь может приподняться с петель, оставив штифт печи на ящике.
4. Затем отметьте форму вентиляционного отверстия и просверлите углы.Обрежьте углы лобзиком.
5. Используйте молоток, чтобы немного поддразнить, и пилку для щекотки. Наденьте на него тонкую вентиляционную решетку, чтобы она вращалась, а затем обнажите отверстия.
6. Используйте проволочную ручку, чтобы не было слишком жарко. Установите вентиляционное отверстие в верхней части прямо над дверцей печи, чтобы обеспечить вторичное горение.
7. Поместите плоский стержень на его переднюю часть и просверлите обе детали, чтобы совместить отверстия – приварите небольшие кронштейны, чтобы они могли скользить.

Изготовление дымохода и опор

1. Возьмите стальную трубу толщиной 4 дюйма.Он не должен быть слишком толстым, потому что большая часть тепла поглощается корпусом печи.
2. Отрежьте 1000 мм и 500 мм, чтобы создать механизм язычка, чтобы соединить их с помощью штифта. Он должен быть всего на 1,5 метра выше поверхности плиты. Это примерно в двух метрах от земли.
3. Вставьте заслонку дымохода в более короткую часть печи через кусок, вырезанный из ее верхней части.
4. Приварите два болта, проходя через отверстия, расположенные по бокам. Приварите болты, убедившись, что они находятся внутри дымохода.
5. Затем приварите небольшой рычаг для управления заслонкой снаружи печи.
6. Используйте 24-дюймовую стальную линейку, чтобы создать воротник, затем вставьте в него дымоход. Раскатайте его, чтобы получился круг, сварите и поместите вокруг отверстия сверху. То, что вы можете приварить вокруг места, вы можете найти сверху.
7. Используйте ножки старого предмета мебели, например стула, чтобы сделать ножки для плиты.

Покраска и отделка печи

1. Покройте свою дровяную печь термостойкой краской, которая прослужит несколько лет.
2. Подпилите грубые кромки, а также неровные сварные швы. Перед нанесением краски отшлифуйте поверхность печи наждачной бумагой для получения гладкой поверхности.
3. После распыления необходимо немного поджечь, чтобы краска прослужила дольше. Зажгите на плите слабый огонь на пару часов.
4. Наконец, создайте простую решетку из толстой проволочной сетки.

Изучение эффективных советов по сжиганию древесины

1. Помните, что чистая дровяная печь – это теплая дровяная печь, поэтому всегда держите ее в чистоте.Удалите сажу из печи для повышения эффективности.
2. Различные породы дерева обеспечивают разный уровень тепла. Твердая древесина может выделять больше тепла, чем древесина хвойных пород, хотя хвойная древесина дешевле. Хвойные породы дерева могут быть хорошей альтернативой дровам в начале и в конце зимы, когда температура не такая низкая. Они также могут дать более чистый ожог, не превращая ваш дом в сауну.
3. Подумайте, где поставить дровяную печь. Если вы не делаете новый дымоход, вам нужно будет найти его текущее местоположение.Помните, неразумно иметь более семи футов печной трубы, соединяющейся с дымоходом, из-за чрезмерного накопления креозота.
4. Разместите дровяную печь на расстоянии около 36 дюймов от горючих материалов, включая мебель, стены и двери. Увеличьте зазор вашей печи, используя тепловой экран из металла 28-го калибра. Этот щит должен быть установлен над землей, обеспечивая циркуляцию воздуха на дюйм между стеной и печью.
5. Если вы хотите отапливать свою собственность дровяной печью, вы можете разместить ее посередине дома или там, где вы проводите большую часть времени бодрствования.
