Как определить размер гайки?

Гайка – это разновидность крепежной детали, которая используется для резьбовых соединений. Ключевым отличием гайки считается наличие резьбы. Ее применяют в паре с другими деталями для получения болтового соединения. Самыми популярными в строительстве и ремонтных работах считаются шестигранные конфигурации. Их разрабатывают под форму гаечного ключа. Также в продаже встречаются и другие варианты гаек – квадратного отверстия, с насечкой, круглые и другие.

Все гайки отличаются не только размерами под ключ, но и прочностью. Наиболее простой и надежный способ узнать техническую информацию об изделии – проверить маркировку гайки. Она может обозначать ГОСТ или другие международные стандарты, которые выступают основными при производстве деталей. По высоте гайки отличаются, особо высокие, высокие и нормальные.

Размер гайки и основные виды гаек

Выделяют несколько основных разновидностей гаек:

  1. Шестигранная или плоская гайка: универсальная деталь общего назначения.
  2. Контргайка: используется в целях усиленной безопасности, когда гайка не должна ослабевать из-за

вибрации или других постоянных нагрузок.

  1. Коническая гайка: используется для центрирования объектов.
  2. Пазовая или корончатая гайка: используется вместе со шплинтом на предметах, которые поворачиваются или скручиваются.
  3. Колпачковая гайка: используется для придания законченного вида путем закрытия конца резьбы.
  4. Барашковая гайка: используется при ручной затяжке соединения.

Как измерить гайку: советы профессионалов

Поскольку большинство гаек конструктивно предусматривают наличие метрической резьбы, для их измерения нужно будет больше времени и манипуляций. Специалисты при измерении размера гайки советуют брать во внимание болт или винт, с которыми у гайки будет резьбовое соединение. Этот вариант поможет достичь максимальной точности. Такое измерение позволит узнать внутренний диаметр изделия.

При правильном определении диаметра гайки учитывается проходимость изделия. То есть, одна часть детали должна прочно соприкасаться с гайкой, а вторая не должна. Для определения стандарта гайки по таблице ГОСТ, важно определить высоту гайки. Чтобы замерить шаг резьбы, нужен резьбомер. С его помощью удастся просчитать количество витков на нужном промежутке.

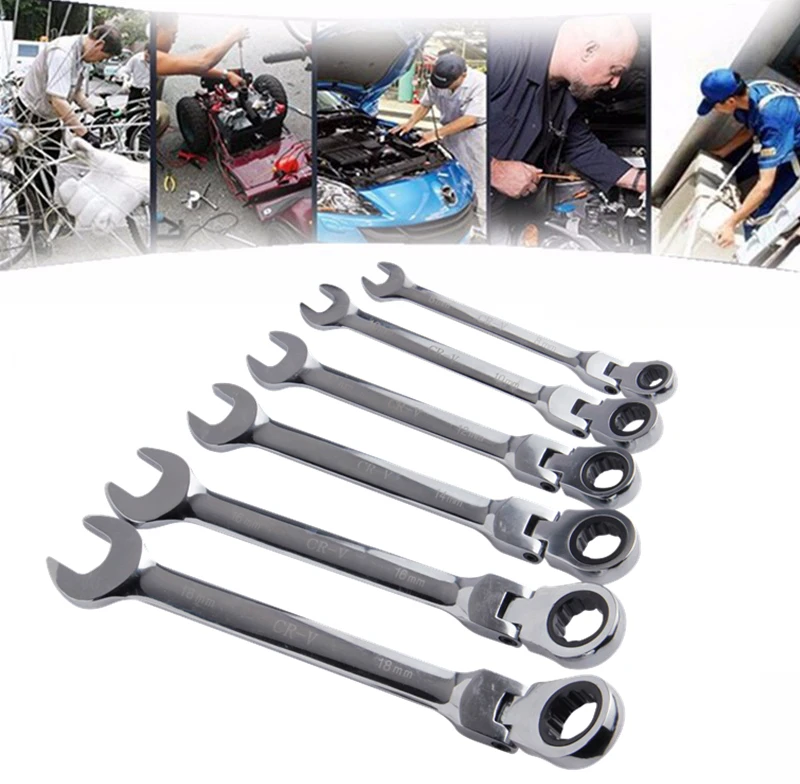

Разновидности гаечных ключей: как определить подходящий

Есть несколько видов и размеров гаечных ключей, которые подходят под конкретные гайки. Рассмотрим наиболее востребованные:

  1. Открытый. У гаечных ключей с открытым зевом оба конца открыты. Зазоры имеют U-образную форму разного размера. Эти ключи подходят для закручивания гаек в труднодоступных местах.
  2. Коробчатый. Противоположный вариант открытых моделей, поскольку у них оба конца замкнуты. На концах есть петли. В отличие от гаечных ключей с открытым зевом, кромки накидных ключей не закругляются.
  3. Комбинированный ключ имеет характеристики обоих гаечных ключей с открытым зевом и накидных ключей. Он имеет открытый конец с одной стороны и замкнутый с другой Этот инструмент удобен тем, что вы можете закрутить гайки на болт, используя торцевой конец, а затем разъединить их открытым концом. Исходя из этого, размеры с обеих сторон не отличаются.
  4. Разводной ключ – это гаечный ключ с открытым зевом. Рабочая сторона только одна. Вы можете отрегулировать ее по размеру гайки. Разводной ключ имеет подвижную нижнюю часть для установки гаечного ключа под гайки и болты. Такой ключ не подойдет для работы в узких промежутках.
  5. Торцевой ключ полностью надевается на гайку или болт. Используется с помощью специальной ручки. Для этого в конструкции есть встроенный шарнир.
  6. Шестигранный ключ. Конец ключа для болтов может быть Т-образной или L-образной формы. По своему принципу работу он напоминает отвертку. Легкий и удобный в применении инструмент востребован при закручивании гаек, болтов.
  7. Трещотка. Наилучший инструмент для функциональной работы в ограниченном пространстве. Подобно торцевым ключам, она сочетает в себе металлическую ручку с храповым механизмом, который устанавливается на головку. После одного поворота снимается ручка и устанавливается заново.
  8. Гаечный ключ со спицами – это гаечный ключ с открытым зевом. Он используется для установки определенной силы натяжения на спицы колеса. Поэтому у них должны быть маленькие ручки, чтобы поместиться в небольшом пространстве между спицами.
  9. Пневматический ударный ключ работает от электричества или сжатого воздуха. Этот тип торцевого ключа обеспечивает высокий крутящий момент для процесса затяжки или отвинчивания.

Гаечный ключ подбирается по размеру болта или гайки. Если приходится работать с гайками нестандартных размеров, придется заказывать индивидуальные гайки по чертежам под конкретный размер резьбы. При этом изделия должны соответствовать ГОСТ.






Как отремонтировать клапан сброса (сборка II)

Потребуется

  • Bleed Down Valve Body II #12943 / Корпус сбросного клапана II
  • Bleed Down Valve Needle II #12942  / Игла клапана II
  • Bleed Down Valve High-Pressure Seal #11321 / Уплотнение ВД сбросного клапана
  • Bleed Down Valve Seal Hoop #11323  / Кольцо сбросного клапана
  • Bleed Down Valve Stem Bushing #11324 / Золотник сбросного клапана
  • Poppet Seat #11141 / Седло клапана
  • Seal Back-up Screw #12945 / Опорное уплотнение с резьбой
  • Outlet Adapter #12944 / Выходной адаптер
  • Flow Reducer #11743 / Устройство снижения расхода
  • Bleed Down Valve Housing Body #11779 / Кожух корпуса сбросного клапана
  • Bleed Down Valve Hydraulic Piston #11778  / Гидравлический поршень сбросного клапана
  • Back-up O-ring #11680-114 / Уплотнительное кольцо
  • Male to Female Hydraulic Adapter #11796 / Гидравлический переходник Male-Female
  • O-ring SAE #12880-912 / Уплотнительное кольцо SAE
  • O-ring Lube #13969 / Смазка для уплотнительных колец
  • High Vacuum Grease #11447 / Высоковакуумная смазка
  • Blue Goop #11111 / Смазка Blue Goop
  • Isopropyl Alcohol / Изопропиловый спирт

Инструменты

  • Гаечный ключ 1-1/4″
  • Гаечный ключ 1-1/16″
  • Гаечный ключ 1″
  • Гаечный ключ 7/8″
  • Гаечный ключ 5/8″
  • Гаечный ключ 13/16″
  • Торцевой ключ 5/16″

Пошаговое руководство

Шаг 1 – Как отремонтировать сбросной клапан, используя ремкомплект #12981

!!! Обязательно убедитесь, что вся вода высокого давления была удалена из клапана в соответствии с инструкциями по безопасности производителя оборудования. Невыполнение этого требования может привести к серьезным травмам или смерти.

Сбросьте гидравлическое и водяное давление, используя сбросной клапан.

Ослабьте соединение шланга гидросистемы и гидравлического штуцера, используя ключи 7/8″ и 3/4″.

Шаг 2

Открутите гидравлический шланг от гидравлического штуцера.

Ослабьте 1/4″ поджимную гайку сальника от бокового впускного отверстия корпуса клапана.

Отвинтите поджимную гайку от корпуса клапана.

Шаг 3

Очистите 3/8″ поджимную гайку сальника от Blue Goop изопропиловым спиртом.

Ослабьте 3/8″ сальник высокого давления от выходного переходника с помощью гаечных ключей 13/16″ и 1″.

Открутите сальник ВД от выходного переходника.

Шаг 4

Очистите 3/8″ поджимную гайку сальника от Blue Goop изопропиловым спиртом.

Ослабьте 3/8″ гидравлический штуцер от соединительной арматуры при помощи гаечных ключей 1-1/4″ и 7/8″.

Открутите гидравлический штуцер от соединительной арматуры.

Шаг 5

Смажьте специальной смазкой уплотнительное кольцо из ремкомплекта для гидравлического штуцера.

Замените уплотнительное кольцо на гидравлическом штуцере на уплотнительное кольцо из ремкомплекта (маленькое кольцо).

Ослабьте соединительную арматуру от корпуса привода, используя 1-1/4″ и 1-1/16″ ключи.

Шаг 6

Открутите соединительную арматуру от корпуса привода.

Используйте специальную смазку для смазывания большого уплотнительного кольца из набора.

Замените уплотнительное кольцо на соединительной арматуре на кольцо из комплекта.

Шаг 7

Ослабьте корпус привода от корпуса клапана с помощью ключей 1-1/16″ и 7/8″.

Открутите корпус привода от корпуса клапана.

Чтобы вынуть поршень из корпуса привода надавите на него через масляное отверстие штифтом, входящим в ремкомплект.

Шаг 8

Снимите опорное и уплотнительное кольца с поршня.

Осмотрите поршень, если есть повреждения, замените его.

Смажьте специальным лубрикантом уплотнительное и опорное кольца.

Шаг 9

Поместите новое опорное кольцо (плоское) в паз поршня. Убедитесь, что вогнутая сторона опорного кольца направлена к уплотнительному кольцу.

Наденьте уплотнительное кольцо (круглое) на поршень.

Поместите собранный поршень в корпус привода и надавите на него с помощью штифта.

Шаг 10

Ослабьте выходной переходник от корпуса сбросного клапана с помощью гаечных ключей 7/8″ и 13/16″.

Открутите выходной переходник от корпуса клапана.

Выньте седло ВД из корпуса сбросного клапана.

Шаг 11

Выньте устройство уменьшения расхода из выходного переходника.

Изопропиловым спиртом очистите устройство уменьшения расхода и выходной переходник от смазки Blue Goop.

Ослабьте опорное уплотнение от верхней части корпуса сбросного клапана, используя торцевой ключ 5/16″.

Шаг 12

Открутите опорное уплотнение с резьбой от верхней части клапана.

Очистите опорное уплотнение изопропиловым спиртом.

Надавите штифтом на компоненты через корпус сбросного клапана.

Шаг 13

Очистите изопропиловым спиртом или другим аналогичным веществом корпус сбросного клапана.

Используйте высоковакуумную смазку для смазки иглы.

Наденьте опорное уплотнение с резьбой на иглу таким образом, чтобы плоский конец иглы находился на одном уровне с нерезьбовой частью опорного уплотнения.

Шаг 14

Наденьте золотник на иглу так, чтобы скошенный край был направлен к опорному уплотнению.

Наденьте кольцо на уплотнение ВД острым краем к уплотнению.

Наденьте собранное уплотнение ВД на иглу кольцом вниз.

Шаг 15

Нанесите высоковакуумную смазку на наружную поверхность уплотнения ВД, кольца и золотника.

Смажьте высоковакуумной смазкой внутреннюю поверхность корпуса сбросного клапана.

Поместите собранную иглу в верхнюю часть корпуса клапана.

Шаг 16

Нажмите на опорное уплотнение, пока оно не достигнет нижнего предела.

Достаньте из корпуса опорное уплотнение и покройте резьбу смазкой Blue Goop.

Закрутите опорное уплотнение в верхней части корпуса клапана.

Шаг 17

Затяните опорное уплотнение торцевым ключом 5/16″.

Поместите устройство уменьшения расхода в отверстие, расположенное ниже полости под седло выходного переходника.

Смажьте Blue Goop внешнюю резьбу и полость под седло выходного переходника.

Шаг 18

Поместите седло в полость выходного переходника.

Нанесите смазку Blue Goop на верхнюю часть седла.

Прикрутите выходной переходник к корпусу клапана.

Шаг 19

Используя гаечный ключ 1″ для выходного переходника и ключ 7/8″ для корпуса клапана, затяните соединение.

Нанесите слой Blue Goop на внешнюю резьбу корпуса клапана.

Закрутите корпус привода на корпусе клапана.

Шаг 20

Затяните корпус привода на корпусе клапана гаечными ключами 1-1/16″ и 7/8″ .

Нанесите смазку Blue Goop на резьбу 3/8″ поджимной гайки.

Прикрутите 3/8″ поджимную гайку с трубкой ВД к переходнику клапана.

Шаг 21

Затяните поджимную гайку, используя ключи 13/16″ и 5/8″.

Нанесите смазку Blue Goop на резьбу 1/4″ поджимной гайки.

Прикрутите 1/4″ поджимную гайку к боковой стороне корпуса сбросного клапана.

Шаг 22

Затяните поджимную гайку при помощи гаечных ключей 3/4″ и 5/8″.

Прикрутите соединительную арматуру к корпусу клапана.

Затяните соединение ключами 1-1/4″ и 1-1/16″.

Шаг 23

Прикрутите гидравлический штуцер к гидравлическому переходнику.

Затяните соединение.

Прикрутите шланг гидросистемы к гидравлическому штуцеру.

Шаг 24

Затяните соединение гидравлического шланга и гидравлического штуцера при помощи гаечных ключей 7/8″ и 3/4″.

Включите насос и продолжите процесс резки.
