Экспертиза качества гаечных кольцевых двусторонних ключей

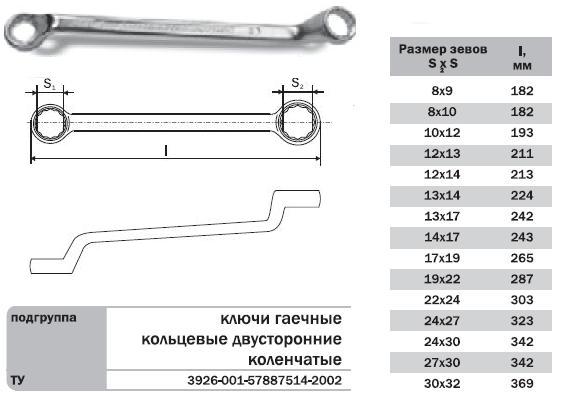

Гаечный ключ имеет зев (рабочую головку), который измеряется в миллиметрах, и рукоятку, которая выполняет роль рычага.
Цель работы – произвести экспертизу качества двух гаечных кольцевых двусторонних ключей и их соответствия с ГОСТ 2906-80 [1].
Экспертиза проводилась на кафедре Самарского государственного технического университета «Материаловедение, порошковая металлургия, наноматериалы».
Использовались следующие оборудования: Стационарный твердомер для измерения твёрдости по методу Роквелла «TP5006M», контрольные весы DS – 708 до 3-х кг, прибор для измерения шероховатости «Surftest SJ – 201P», настольный заточной станок Packard PSBG – 250А.
Согласно заявлениям производителей, гаечные ключи имеют следующие характеристики:
Образец №1 (рис.1)
Бренд – SANTOOL, страна производства – Китай
Тип – накидной
Форма – прямая
Материал – углеродистая инструментальная сталь
Твёрдость – 42 HRC
Покрытие – нет
Размер зева S1 – 8мм
Размер зева S2 – 10мм
Вес – 0,073кг
Длина – 190мм
Ширина – 15мм
Высота – 25мм
Образец №2 (рис.
1)
Бренд – СИБРТЕХ, страна производства – Индия
Тип – накидной
Форма – прямая
Материал – легированная сталь
Покрытие – антикоррозионное из жёлтого цинка
Размер зева S1 – 8мм
Размер зева S2 – 10мм
Вес – 0,066кг
Длина – 192мм
Ширина – 15мм
Высота –25мм
Обозначение ключа: 7811-0283 20 Ц15.хр. ГОСТ 2906-80.
Рис. 1. Внешний вид образцов №1, 2
Первый этап экспертизы – органолептический метод. Он показал, что оба образца имеют длинную ручку, и накидные рабочие части ключа смещены относительно их рукояток, что позволяет работать в труднодоступных местах. Размеры зевов ключей стоят на обоих ключах. Товарный знак присутствует только на этикетках, как на первом, так и на втором ключе. Образец №1 покрытия не имеет, а у образца №2 нанесено антикоррозионное покрытие из жёлтого цинка.
Согласно измерениям, проведённым на контрольных весах DS – 708, вес первого ключа составляет 0,073 кг, а второго – 0,066 кг, что соответствует заявлениям производителей.
Размеры ключей полностью соответствуют заявленным.
Измерение твёрдости по методу Роквелла. Согласно требованиям ГОСТ твёрдость для гаечных ключей должна быть в диапазоне 41,5 – 46,5 HRC. Производитель фирмы SANTOOL указывает, что ключ имеет твёрдость 42 HRC, а производитель фирмы СИБРТЕХ твёрдость не указывает. Несколько замеров твёрдости по шкале HRC (рис.2) показали, что рабочие поверхности ключей имеют следующие значения: образец №1 – HRCср= 42,5 (42;43;41;44), образец №2 – HRCср= 40,5 (41;39;40;42). Следовательно, можно сделать вывод, что твёрдость первого образца полностью соответствует требованиям ГОСТ и приблизительно равна заявленной производителем, а твёрдость второго образца немного меньше, чем должно быть по ГОСТу.
Рис. 2. Измерение твёрдости по методу Роквелла
Следующий этап экспертизы – проба на искру (рис.3), которая проводится с целью определения марки стали. Образец №1 показал следующие результаты: пучок искр – ровный и длинный соломенно-жёлтого цвета.
Образец №2 имеет длинный пучок красновато-жёлтых искр, некоторые искры дают разрывы с характерно утолщающимися звёздочками.
Согласно требованиям ГОСТ 4543-71, ключи должны изготовляться из стали марки 40ХФА, но также допускается применять стали других марок с механическими свойствами в термообработанном состоянии не ниже, чем у стали марки 40ХФА.
По результатам исследования можно сказать, что первый образец сделан из углеродистой стали, а второй предположительно из стали марки 40ХФА.
Рис. 3. Проба на искру
Последний этап – измерение шероховатости (рис. 4). По требованиям ГОСТ шероховатость на опорной поверхности ключей с закрытым зевом и ключей для круглых гаек должна составлять Ra ≤ 2,5, а шероховатость на наружном контуре и рабочей поверхности зевов Rz ≤ 20. Выполнив 2 замера, выяснили, что по шероховатости все анализируемые образцы укладываются в диапазоне требования.
Рис. 4
Таким образом, анализ качества двух образцов различных производителей показал, что почти все показатели образцов соответствуют требованиям ГОСТ 2906-80.
Тест разводных ключе
Должен ли профессиональный инструмент быть универсальным или для каждой операции специалисту требуется запастись специальным оборудованием? Спор на эту тему может вестись бесконечно.
Идея разводного ключа лежало на поверхности – чтобы для закручивания гаек и болтов разного размера использовать один инструмент, надо лишь предусмотреть возможность изменения его геометрических параметров. В виде «конечного продукта» подобные задумки реализовались в конце XIX века, с тех пор ключ не менялся принципиально, но «внешне» и «внутренне» эволюционировал. Новые материалы, высокие технологии, удобные решения – все это в качестве методов конкурентной борьбы сработало на потребителя.
Конструкция
Рукоятка ключа, составляющая конструктивное целое с неподвижной губкой, напоминает неподвижный гаечный ключ, у которого «откатили» одну губку. Эта «отнятая» деталь снабжена рейкой с прорезями (гребенкой), ее вставляют в паз в неподвижной губке, и оно приходит в зацепление с червяком-«бочонком» с крупной винтовой резьбой.
Люфты в таком соединении никого не должны смущать. Им здесь быть положено, ведь при сантехнических работах, как правило, предусмотрено попадание грязи в механизм. Чтобы это ни привело к заклиниванию или снижению плавности хода, и оставляют зазоры. А вот величина их – второй вопрос, здесь все решает технология производства требования оговорены в нормативах). Вообще-то «болтающаяся» губка не помеха, так как при приложения усилия она все равно отходит в крайнее положение. Однако ее свободный ход должен быть в разумных пределах, чтобы в перевернутом состоянии съехавшая вниз деталь не мешала набросить выставленный ключ на гайку.
Особые параметры
Хотя такой инструмент и способен «общаться» с целым набором гаек, было бы странно применять один ключ и для относительно небольших деталей, и для гигантских болтов. Поэтому произошло логичное деление на «легкие» и «тяжелые» модели.
Классифицировать изделия принято по предельному размеру гайки, которую они способны «уговорить». Величина максимального зева определяет и другие размеры, поэтому иногда ключи различают по длине рукоятки. Самая востребованная ручка – 2502 мм. «Влияние» дюйма, «сильного» в сантехнической сфере, прослеживается и здесь. Длина 250 мм – «производная» от 10”, но возможны незначительные отклонения (есть модели с 255-миллиметровыми рукоятками).
То же и с величиной раскрытия: встречаются изделия с зевом до 30 мм (или даже до 33), но все это тот же 10-дюймовый ключ.
Особенности
Производителей хлебом не корми – дай сделать инструмент поудобнее, иначе ведь потребитель не «купится».
Усовершенствования всегда приятны; удивительно, что в случае такого простого инструмента их может быть так много.
Во-первых, ключ, предназначенный в основном для сантехнических работ, должен быть надежно защищен от главного врага – коррозии. Для этого металлические детали или фосфатируют (такое покрытие часто называют чернением или воронением), или хромируют. Второй вариант, делает ключ привлекательным – появляется матовый металлический отблеск – и более надежно уберегает от корродирования.
Другой враг инструмента – это, увы, пользователи. Желание закрутить деталь посильнее порой провоцирует запрещенные действия. Самое частое из них – накинуть патрубок, увеличив рычаг (плечо приложения силы). Чтобы не рисковать, конструкторы делают форму рукояток не подходящей для «нецелевого» использования. Зато очень удобной для надежного хвата рукой.
«Модные» современные ключи чаще всего «одеты» в резину – их рукоятки не проскальзывают в ладонях. Но есть фирмы, которые строго следуют традиции – «плюс» металлического ключа в его долговечности – металл не рассохнется и не порвется.
Однако тенденции таковы, что ключей с эргономичной (обрезиненной) рукояткой большинство.
Рациональное дополнение – мерная линейка на неподвижной губке. Она поможет предварительно выставить раствор ключа, его потребуется лишь «подогнать» на месте.
Уход
Разводной ключ не требует ухода. Ни смазывать, ни разбирать его при разумной эксплуатации не нужно. Остается лишь следить за его чистотой: износ забитого грязью механизма будет больше.
Программа испытаний
Испытания проводились сотрудниками журнала «Потребитель. Экспертиза и тесты» и сотрудниками кафедры «Прикладной механики» МГТУ им. Н.Э. Баумана. Большинство опытов опиралась на ГОСТ 7275-75 «Ключи гаечные разводные: технические условия».
Для ключей «магическим» будет крутящий момент в 320 Н*м – именно его ГОСТ 7275-75 оговаривает как максимальный для разводных ключей с размером зева до 30 мм. При такой нагрузке должны происходить все испытания; подразумевается, что она не будет превышена и во время эксплуатации.
Что бы понять, сколько это – 320 Н*м, надо вспомнить длину ключа – 255 мм (на практике плечо еще короче за счет ширины ладони). Если представить, что за край изделия, установленного на гайке так, чтобы ручка его находилась горизонтально, ухватился и повис человек. ГОСТ позволяет висящему иметь массу до 128 кг. (128 х 9,8 х 0,255 = 319,9). Впечатляюща картина!
Опыт №1. Досмотр с пристрастием (первичный осмотр)
Результаты обмеров сухих цифр приведены в таблице 1.
Таблица 1. Первичный осмотр
| Марки-ровка |
Зев |
Механизм |
Рукоятка |
Вес, г | |||||||||
| Глубина зева мм | Зазор между губками в закрытом положении | Мерная шкала | Резьба червяка | Контакт червяка с рейкой | Люфт подвижной губки вдоль оси червяка, мм | Угловой люфт подвижной губки, град | Конструкция | Покрытие | Наличие отверстия | Угол наклона | |||
| Stanley 87-793 |
31,0/31,0 | 32,1/31,5 | Да/нет | 0-32 мм | Правая прямо-угольная одно-заходная; шаг – 5,0 мм | Точек контакта – 3; покрытие поверхностей – 2,0 мм | 0,7/1,0 | 3,8/1,0 | Рацио-нальная; прямо-угольного сечения с доп. облегчением |
Фосфати-рование, резиновая накладка | да | 20 | 455 |
Опыт №2. Кто тверже. Оценка твердости
ГОСТ строго оговаривает твердость деталей разводного ключа. Увы, даже экспертам остается довольствоваться лишь знанием этих цифр, проверить их вряд ли представиться возможность. Губки ключа имеют такую форму, что поместить под щуп стандартного твердомера ни удается ни один из тестируемых образцов.
Что бы хоть как-то проконтролировать производителей, выровняли шлифовкой площадки на ручках ключей. Отклонение стрелки твердомера в цифрах приведены в таблице 2.
Таблица 2. Твердость рукоятки ключей
| Маркировка ключа | № образца | Твердость рукоятки по результатам четырех измерений HRC |
| Stanley 87-793 | 1 | 34,8 |
| 2 | 35,0 |
Опыт №3.
Держим форму. Оценка самоторможения механизма
Для ключей с изменяемым зевом одним из важных качеств является способность удерживать выставленные размеры. Свойство это называется самоторможением. Если инструмент раскрывается под нагрузкой, то увеличивается величина контактного давления, рабочие поверхности губок быстро изнашиваются, а грани затягиваемого крепежа стираются. Да и мастеру безопаснее трудиться, когда он уверен, что как бы сильно не давил на ключ, тот не провернется по гайке.
Коротко о методе испытаний. Образец устанавливали на шестигранную оправку (ее твердость 55 HRC, размер под ключ 30 мм), механизм перемещения губки затягивали в ручную. На рукоятку надевали удлинитель (трубу) с подвесом для гирь. Момент, передаваемый инструментом в этом случае, составлял 15 Н*м (то есть менее 5% от максимального, который равен 320 Н*м). Измеряли размер зева, после чего нагружали образец «по полной» (320 Н*м). Замеряли еще раз. Выдержав ключ под нагрузкой 2 минуты, снимали штангенциркулем третье показание, а четвертое получали после разгрузки изделия до начальных 15 Н*м.
Таблица 3. Результат испытания на самоторможение
| Маркировка ключа | № образца | Раствор (размер зева) ключа, мм | Абсолютное изменение, мм | |||||
| При крутящем моменте 15 Н*м | При крутящем моменте 320 Н*м | |||||||
| Без выдержки | Абсолютное изменение | С выдержкой 2 минуты | Абсолютное изменение | После разгрузки с 320 до 15 Н*м | ||||
| Stanley 87-793 | 1 | 30,0 | 31,5 | 1,5 | 31,5 | 1,5 | 30,1 | 0,1 |
| 2 | 30,0 | 31,3 | 1,3 | 31,3 | 1,3 | 30,2 | 0,2 | |
Опыт №4.
По закону. Испытание нагрузкой на прочность по ГОСТу.
Установили ключ на шестигранной оправке (сталь – ХВГ, твердость – 55 HRC), связанной с моментоизмерителем, и нагружали его «заветными» 320 Н*м. После испытаний проводили визуальную оценку состояния рабочей поверхностей губок, контактных поверхностей червяка и рейки, направляющий поверхностей подвижной губки, проверяли работоспособность механизма и наличие деформаций рукоятки.
Результаты испытаний в таблице 4
Таблица 4. Результаты испытания на прочность
| Маркировка ключа | Нагрузка по ГОСТу | Циклическая нагрузка | Нагрузка до разрушения | ||
| Состояние губок после нагрузки крутящим моментом 320 Н*м | Состояние губок | Крутящий момент, при котором произошло разрушение Н*м | Отношение крутящего момента разрушения к предельному по ГОСТу | Вид разрушения | |
| Stanley 87-793 | Следы потертостей | Потертости, деформаций нет | 520 | 1,62 | Раскрытие зева, работоспособность сохранена |
Опыт №5.
Эх раз, еще раз… испытание циклической нагрузкой
Для проверки ресурса ключей ГОСТ предлагает провести циклическое нагружение максимальным моментом (в данном случае 320 Н*м) 10000 раз. Такое длительное испытание организовать было невозможно, поэтому от цифры было отброшено три нуля, на каждое изделие подавалась нагрузка по 10 раз. Результаты не сильно отличались от последствий разового опыта, увеличился лишь износ рабочих поверхностей губок (см. таблицу 4). Полнопрограмные испытания должны были бы оценить стойкость механизма, десятикратное же нагружение не дало ни намека на изменение плавности хода для всех ключей.
Опыт №5. На убой. Испытание нагрузкой до разрушения
А вот такого испытания нет ни в одном нормативе – по правилам ломать инструмент не положено. Но хотелось узнать «потолок» изделий. Логика подсказывает, что чем прочнее ключ, тем он долговечнее, но с точки зрения «официальной доктрины» это лишь гипотеза.
Итак, один ключ каждой марки был установлен на оправке и нагружен до разрушения, предельные цифры фиксировались моментоизмерителем испытательной машины.
Разрушением считалось, в том числе и раскрытие зева с приворотом инструмента, так что некоторые изделия после этого опыта сохранили работоспособность (разводной ключ Stanley 87-793). Подробно о результатах – в потребительском анализе моделей, сухие цифры в таблице 4.
Проворот ключа должен был происходить при размере зева 34,6 мм (против начальных 30 мм). На деле расстояние оказалось меньшим за счет незначительного смятия ребер оправки и среза металла на рабочих гранях губок. Раскрытие в основном определялось деформацией корпуса подвижной губки, зубьев рейки и резьбы червяка. Выделить каждую составляющую деформации не представлялось возможным. В реальных условиях твердость крепежных изделий меньше твердости губок, и «довести» любой ключ до разрушения намного сложнее, чем сорвать грани гайки или болта.
Опыт №7. Мокрое дело. Проверка антикоррозийной стойкости
Чтобы имитировать суровые условия, «забыли» ключи в воде на 20 дней. Конечно, более критичным был бы переменный контакт с водой и воздушной средой, но и трехнедельное «плавание» – дело нешуточное.
Все ключи выдержали подобное обращение, оставаясь «трудоспособными», а большинство даже не изменилось внешне. Результаты испытания – в потребительском анализе моделей.
Посмотри результат теста
Таблица отверстий под ключ
Связанные ресурсы: оборудование
Таблица отверстий под ключ
Руководство по проектированию оборудования ANSI ASME B18.2.2
Данные о размерах также могут использоваться для определения ширины захвата гайки модели 3D-печати.
Базовый | Максимум | Пособие | Отверстия под ключ | ||
Допуск | |||||
Мин. | Примечание(2) | Макс. | |||
5⁄32 | 0,156 | 0,002 | 0,158 | 0,005 | 0,163 |
3⁄16 | 0,188 | 0,002 | 0,190 | 0,005 | 0,195 |
1⁄4 | 0,250 | 0,002 | 0,252 | 0,005 | 0,257 |
5⁄16 | 0,312 | 0,003 | 0,315 | 0,006 | 0,321 |
11⁄32 | 0,344 | 0,003 | 0,347 | 0,006 | 0,353 |
3⁄8 | 0,375 | 0,003 | 0,378 | 0,006 | 0,384 |
7⁄16 | 0,438 | 0,003 | 0,440 | 0,006 | 0,446 |
1/2 | 0,500 | 0,004 | 0,504 | 0,006 | 0,510 |
9⁄16 | 0,562 | 0,004 | 0,566 | 0,007 | 0,573 |
5⁄8 | 0,625 | 0,004 | 0,629 | 0,007 | 0,636 |
11⁄16 | 0,688 | 0,004 | 0,692 | 0,007 | 0,699 |
3⁄4 | 0,750 | 0,005 | 0,755 | 0,008 | 0,763 |
13⁄16 | 0,813 | 0,005 | 0,818 | 0,008 | 0,826 |
7/8 | 0,875 | 0,005 | 0,880 | 0,008 | 0,888 |
15⁄16 | 0,938 | 0,006 | 0,944 | 0,009 | 0,953 |
1 | 1. | 0,006 | 1,006 | 0,009 | 1,015 |
1-1⁄16 | 1,063 | 0,006 | 1,068 | 0,009 | 1,077 |
1-1⁄8 | 1,125 | 0,007 | 1.132 | 0,010 | 1.142 |
1-1/4 | 1.250 | 0,007 | 1,257 | 0,010 | 1,267 |
1-5⁄16 | 1.313 | 0,008 | 1.320 | 0,011 | 1.331 |
1-7⁄16 | 1,438 | 0,008 | 1.446 | 0,011 | 1,457 |
1-1/2 | 1. | 0,008 | 1,508 | 0,012 | 1,520 |
1-5⁄8 | 1,625 | 0,009 | 1,634 | 0,012 | 1,646 |
1-11⁄16 | 1,688 | 0,009 | 1,696 | 0,012 | 1,708 |
1-13⁄16 | 1,813 | 0,010 | 1,822 | 0,013 | 1,835 |
1-7⁄8 | 1,875 | 0,010 | 1,885 | 0,013 | 1,898 |
2 | 2.000 | 0,011 | 2.011 | 0,014 | 2,025 |
2-1⁄16 | 2,063 | 0,011 | 2,074 | 0,014 | 2,088 |
2-3⁄16 | 2,188 | 0,012 | 2. | 0,015 | 2,215 |
2-1/4 | 2.250 | 0,012 | 2,262 | 0,015 | 2,277 |
2-3⁄8 | 2,375 | 0,013 | 2,388 | 0,016 | 2.404 |
2-9⁄16 | 2,563 | 0,014 | 2,576 | 0,017 | 2,593 |
2-3⁄4 | 2,750 | 0,014 | 2,766 | 0,017 | 2,783 |
2-15⁄16 | 2,938 | 0,016 | 2,954 | 0,019 | 2,973 |
3-1⁄8 | 3,125 | 0,017 | 3. | 0,020 | 3.162 |
3-1/2 | 3.500 | 0,019 | 3,518 | 0,022 | 3,540 |
3-7⁄8 | 3,875 | 0,020 | 3,895 | 0,023 | 3,918 |
4-1/4 | 4.250 | 0,022 | 4.272 | 0,025 | 4,297 |
4-5⁄8 | 4,625 | 0,024 | 4.649 | 0,027 | 4,676 |
5 | 5.000 | 0,026 | 5.026 | 0,029 | 5,055 |
5-3⁄8 | 5,375 | 0,028 | 5. | 0,031 | 5.434 |
5-3⁄4 | 5.750 | 0,030 | 5.780 | 0,033 | 5,813 |
6-1⁄8 | 6.125 | 0,032 | 6.157 | 0,035 | 6.192 |
000
500
200
142
403
Базовый | Номинальные размеры гаек | |||
Машина | Квадрат | Шестигранник, | Тяжелый квадрат, | |
5⁄32 | #0, #1 | . | … | … |
|---|---|---|---|---|
3⁄16 | №2, №3 | … | … | … |
1⁄4 | #4 | … | … | … |
5⁄16 | № 5, № 6 | … | … | … |
11⁄32 | #8 | … | … | … |
3⁄8 | #10 | … | … | … |
7⁄16 | #12, 1⁄4 | 1/4 | 1/4 | . |
1/2 | … | … | 5⁄16 | 1/4 |
9⁄16 | 5⁄16 | 5⁄16 | 3⁄8 | 5⁄16 |
5⁄8 | 3⁄8 | 3⁄8 | … | … |
11⁄16 | … | … | 7⁄16 | 3⁄8 |
3⁄4 | … | 7⁄16 | 1/2 | 7⁄16 |
13⁄16 | … | 1/2 | … | … |
7/8 | . | … | 9/16 | 1/2 |
15⁄16 | … | … | 5⁄8 | 9/16 |
1 | … | 5⁄8 | … | … |
1-1⁄16 | … | … | … | 5⁄8 |
1-1⁄8 | … | 3⁄4 | 3⁄4 | … |
1-1/4 | … | … | … | 3⁄4 |
1-5⁄16 | … | 7/8 | 7/8 | . |
1-7⁄16 | … | … | … | 7/8 |
1-1/2 | … | 1 | 1 | … |
1-5⁄8 | … | … | … | 1 |
1-11⁄16 | … | 11/8 | 1-1⁄8 | … |
1-13⁄16 | … | … | … | 1-1⁄8 |
1-7⁄8 | … | 1 1/4 | 1-1/4 | … |
2 | . | … | … | 1-1/4 |
2-1⁄16 | … | 13⁄8 | 1-3⁄8 | … |
2-3⁄16 | … | … | … | 1-3⁄8 |
2-1/4 | … | 1 1/2 | 1-1/2 | … |
2-3⁄8 | … | … | … | 1-1/2 |
2-9⁄16 | … | … | … | 1-5⁄8 |
2-3⁄4 | … | . | … | 1-3⁄4 |
2-15⁄16 | … | … | … | 1-7⁄8 |
3-1⁄8 | … | … | … | 2 |
3-1/2 | … | … | … | 2-1/4 |
3-7⁄8 | … | … | … | 2-1/2 |
4-1/4 | … | … | … | 2-3⁄4 |
4-5⁄8 | … | … | . | 3 |
5 | … | … | … | 3-1/4 |
5-3⁄8 | … | … | … | 3-1/2 |
5-3⁄4 | … | … | … | 3-3⁄4 |
6-1⁄8 | … | … | … | 4 |
..
..
..
..
..
..
.. (1) Ключи обычно имеют маркировку «Базовый размер ключа», который соответствует базовой (в большинстве случаев максимальной) ширине под ключ.
размер соответствующей гайки.
(2) Допуск (минимальный зазор) между максимальной шириной фаски гайки и губками ключа равен (0,005W + 0,001).
Толерантность
на отверстии ключа равно плюсу (0,005W + 0,004 от минимального), где W – номинальный размер ключа.
Связанный:
- Адаптер динамометрического ключа для уравнения и расчета уменьшенной руки
- Калькулятор динамометрического ключа для удлиненного адаптера с формулами
- SAE 12-гранный накидной ключ Таблица размеров зазоров Таблица Таблица размеров болтов с метрическими ключами ISO
13 Объяснение типов и размеров разводных ключей (с иллюстрациями)
Когда большинство людей думают о гаечном ключе, скорее всего, на ум приходит стандартный рожковый или накидной ключ. Но эти ключи предлагают только один размер на ключ. Если вам действительно повезет, каждый конец может быть разного размера, то есть всего двух размеров. Чтобы выполнить работу, вам может понадобиться целый ряд гаечных ключей для работы с болтами, гайками и другими предметами разного размера, с которыми вы можете столкнуться.
Но разводные ключи предлагают более универсальное решение. Эти гаечные ключи можно отрегулировать до самых разных размеров, что позволяет одному гаечному ключу выполнять работу многих и сокращает количество инструментов, которые вам приходится носить с собой.
Многие люди раньше использовали регулируемый полумесяц, и большинство из них, по крайней мере, слышали о гаечном ключе. В этом списке вы найдете их, а также еще 11, о которых вы, возможно, не знали. Мы даже обсудим доступные размеры для каждого ключа, чтобы вы точно знали, какие есть варианты.
Как измеряются разводные ключи
Прежде чем мы начнем обсуждать различные типы разводных ключей, давайте поговорим о том, как они измеряются.
Стандартные ключи измеряются по размеру предмета, на который они подходят. Например, гаечный ключ на ⅝ дюйма работает с гайками и болтами размером ⅝ дюйма. Простой.
Разводные ключи немного сложнее. Поскольку они будут работать с предметами разных размеров, одно измерение не сможет точно передать возможности гаечного ключа.
Вместо этого большинство разводных ключей измеряются по длине рукоятки. Так, 8-дюймовый разводной ключ имеет рукоятку длиной 8 дюймов, а 12-дюймовый разводной ключ имеет рукоятку длиной 12 дюймов.
Хотя это и дает некоторую полезную информацию о размере гаечного ключа, это мало говорит о том, что вы можете с ним делать. Таким образом, производители обычно также указывают минимальный и максимальный размеры губок, хотя для некоторых типов ключей они указывают только максимальный размер раскрытия губок. Например, 10-дюймовый серповидный ключ может иметь максимальную мощность 1⅜ дюйма.
Разводные ключи 13 типов и размеров
1. Серповидный ключ
Узнать последнюю цену здесь
Разводные серповидные ключи — универсальный инструмент в мире гаечных ключей. Они идеально подходят для работы практически с любым типом гаек и болтов. Одна сторона челюсти неподвижна, а другую можно отрегулировать, просто повернув циферблат, который находится прямо под головкой ключа.
Это позволяет вам открывать или закрывать челюсть, чтобы найти идеальную посадку.
Серповидные ключи являются наиболее распространенным типом разводных ключей. Они также являются одними из самых универсальных, так как вы можете использовать их для работы по дому, в автомобиле и во многих других областях. Они имеют изогнутые губки для более легкой посадки, лучшего захвата гайки или болта и улучшенного рычага.
Эти ключи бывают самых разных размеров, от 4 дюймов до 4 футов! Однако большинству пользователей не понадобится экран размером более 12 дюймов.
2. Гаечный ключ сантехника
Проверить последнюю цену здесь
Разводной гаечный ключ сантехника иногда называют разводным гаечным ключом. В чем-то он очень похож на серповидный ключ. Одна сторона челюсти неподвижна, а другая сторона может быть отрегулирована в соответствии с различными размерами. Но у серповидного ключа губки изогнуты, а у сантехнического ключа — прямые.
Кроме того, гаечные ключи сантехника, как правило, имеют гораздо больше возможностей для регулировки и более короткие ручки.
У них также есть стопорная гайка, которая позволяет зафиксировать челюсть в определенном положении, в отличие от разводных серповидных ключей. Эти гаечные ключи идеально подходят для затягивания и ослабления гаек шпильки, гаек корзины, накидных гаек и контргаек.
Сантехнические ключи не бывают такого большого размера, как серповидные ключи, поскольку все эти ключи используются для одной и той же цели — сантехнических работ. У них обычно есть челюсти размером от 1 до 3 дюймов, что идеально подходит для большинства работ под раковиной.
3. Трубный ключ
Проверить последнюю цену здесь
Если вы работаете с трубами, вы знаете, что такое трубный ключ. Это большие разводные ключи со слегка изогнутыми губками, которые обеспечивают надежный захват любой трубы. Они идеально подходят для затягивания и ослабления труб. Когда вы наденете челюсти на трубу, угол и зубья схватятся, и вы сможете использовать множество рычагов, чтобы повернуть трубу.
Трубные ключи бывают всех размеров, от маленьких до гигантских.
Например, 48-дюймовые трубные ключи могут работать с трубами диаметром до 5 дюймов. Конечно, обычному человеку никогда не понадобится ключ такого промышленного размера. В большинстве случаев достаточно гаечного ключа меньшего размера от восьми до 24 дюймов. 8-дюймовый трубный ключ может работать с трубами диаметром от ¼ до ¾ дюйма, а 24-дюймовый трубный ключ может работать с трубами от 1½ до 2½ дюймов.
- См. также: разводной ключ или трубный ключ — что лучше подходит для ваших нужд?
4. Многоугловой трубный ключ
Актуальную цену см. здесь
Как следует из названия, многоугловой трубный ключ представляет собой трубный ключ с регулируемым углом головки. Это значительно облегчает маневрирование в труднодоступных местах, в которых часто оказываются сантехники. Помимо угловой головки, этот ключ ничем не отличается от стандартного трубного ключа.
Многоугловые трубные ключи бывают нескольких размеров, но вы не найдете их такими же большими, как обычные трубные ключи.
Они больше предназначены для работы в небольших помещениях, поэтому длина большинства многоугловых трубных ключей составляет от 8 до 12 дюймов.
5. Саморегулирующийся трубный ключ
Проверить последнюю цену здесь
подходит для трубы, с которой вы работаете. Обычно это означает надевание гаечного ключа на трубу, проверку размера, снятие, регулировку и повторение всех этих шагов до тех пор, пока не получится правильно. Это занимает две руки и может быть довольно медленным. Но саморегулирующийся трубный ключ подпружинен, поэтому вы можете легко и быстро довести его до нужного размера одной рукой, что сэкономит ваше время и нервы.
Подобно трубным ключам с несколькими углами, саморегулирующиеся трубные ключи бывают только нескольких размеров на меньшем конце спектра, примерно от 8 до 15 дюймов. Для сравнения, 12-дюймовый саморегулирующийся трубный ключ обычно имеет ширину захвата ⅝-1½ дюйма.
6. Шведский трубный ключ
Узнать последнюю цену здесь
Шведский трубный ключ очень похож на пару плоскогубцев.
Они быстро регулируются, просто сдвинув нижнюю часть рукоятки вверх, пока челюсти не сомкнутся, а затем зафиксируйте их на месте. Они обеспечивают отличное сцепление и эффективный рабочий процесс, хотя из-за их большего размера их труднее разместить в труднодоступных местах.
Они часто используются для автомобильных работ, например, для снятия наконечников рулевых тяг. Их также можно использовать на трубах, как обычный трубный ключ, хотя они охватывают только несколько размеров. Большинство шведских трубных ключей имеют длину 10-16 дюймов и подходят для труб диаметром менее 2 дюймов.
7. Гаечный ключ
Узнать последнюю цену здесь
Многие люди слышали о гаечном ключе раньше, но не все знают, что это такое. Они очень похожи на трубные ключи, хотя есть некоторые заметные отличия. Во-первых, гаечный ключ более обтекаемый, поэтому он подходит для более узких мест. У него также прямые губки, в то время как губки трубного ключа расположены под углом.
Ключи-манипуляторы часто называют скользящими автомобильными ключами. Однако название имеет довольно древнее происхождение. В 1800-х годах моряки называли небольшие инструменты с особым назначением «обезьянами», откуда и произошло название гаечного ключа.
Губки разводного ключа изготовлены из закаленного металла, который легко повреждает трубы, поэтому вам не захочется использовать его в качестве трубного ключа. Они лучше всего подходят для работы с гайками и болтами, и у них есть длинные ручки для доступа к машинам и транспортным средствам. Большинство гаечных ключей имеют длину около 8-18 дюймов, хотя есть некоторые версии промышленного размера, длина которых может достигать 4 футов.
8. Ключ для раковины
Узнать последнюю цену здесь
Ключи для раковины используются сантехниками для работы с гайками кранов, сливами и линиями подачи. Они имеют увеличенную длину, поэтому пользователю не нужно залезать в шкаф, чтобы добраться до того, над чем он работает.
Кроме того, голова очень маленькая, что позволяет легко помещаться в ограниченном пространстве.
Длина большинства ключей для бассейнов составляет около 12 дюймов, хотя длина некоторых более длинных ключей достигает 17 дюймов. Некоторые даже предлагают телескопические ручки, которые позволяют регулировать длину в соответствии с работой.
9. Ленточный ключ
Проверить последнюю цену здесь
Ленточные ключи можно использовать для ослабления или затягивания практически любых круглых предметов. Обычно они измеряются по длине ремешка, а ремешок может быть от 6 дюймов до 3 футов. Ремешок обычно сделан из резины или ткани, что не повредит поверхность, за которую вы держитесь. Их можно использовать на трубах, масляных фильтрах и многих других объектах.
10. Цепной ключ
Узнать последнюю цену здесь
Цепные ключи очень похожи на ленточные. Они имеют длинную цепочку, которую вы оборачиваете вокруг предмета, который нужно затянуть или ослабить.
Цепь фиксируется обратно в инструмент для надежного захвата. Затем вы можете нажать на ручку, чтобы повернуть объект, вокруг которого обернута ваша цепь.
Цепь изготовлена из металла, поэтому вам не захочется использовать цепной ключ на чувствительной поверхности, так как это повредит ее. Как и ленточные ключи, цепные ключи измеряются по длине цепи. Как правило, цепь имеет длину от 12 до 24 дюймов, хотя доступны и более крупные размеры.
11. Гаечный ключ с контргайкой
Узнать последнюю цену здесь
Большинство гаечных ключей, которые мы рассматривали до сих пор, имеют многоцелевое применение. Но ключи для контргаек специально предназначены для установки или снятия стопорных гаек на сетчатых корзинах на нижней стороне раковины. У них есть подпружиненные губки, которые автоматически подстраиваются под размер большинства гаек. Стандартный размер ключа для контргайки составляет 12 дюймов.
12. Разводной гаечный ключ
Проверить последнюю цену здесь
Накидные ключи имеют очень специфическое применение.
Они предназначены для затягивания и ослабления гаек с боковыми пазами. Вы найдете их на подшипниках, стопорных гайках и кольцах. У них есть штифт, который вставляется в паз, а затем гаечный ключ затягивается вокруг гайки. Эти гаечные ключи измеряются размером челюстей. Чаще всего они имеют разброс около 1-3 дюймов.
13. Шестигранный ключ
Проверить последнюю цену здесь
Шестигранные ключи по принципу работы очень похожи на трубные. Но головка ключа имеет шестигранную форму и расположена под углом, что делает его идеальным для работы с гайками слива на ваннах и раковинах. Большинство из них имеют размер от 8 до 12 дюймов, хотя вы можете найти и более длинные. Стандартный 10-дюймовый шестигранный ключ будет иметь раскрытие челюсти от 1 до 2½ дюймов.
Заключение
Независимо от того, с чем вы работаете, с трубами, гайками, болтами, стяжками, масляными фильтрами или чем-либо еще, обязательно найдется тип разводного ключа, соответствующий вашим потребностям.
