Сравнение аккумуляторов 18650: Обзор популярных моделей Li-ion аккумуляторов 18650

Обзор популярных моделей Li-ion аккумуляторов 18650

В данной статье мы рассмотрим ассортимент Li-ion аккумуляторов типоразмера 18650 от известных производителей, а так же постараемся дать рекомендации по применению конкретных моделей.

Поговорим о наиболее успешно зарекомендовавших себя производителей, а именно:

• LG chem
• Samsung
• Murata (Sony)
• Panasonic.

Стоит сразу сказать, что все значения максимально допустимых токов действительны лишь в тех случаях, когда соблюдается температурный режим аккумулятора. При превышении температуры в 60℃ на аккумуляторы начинают действовать негативные факторы, которые могут привести к деградации элементов или пожару.

Для наглядности мы поделим все модели аккумуляторов на 3 основные группы – низкотоковые, среднетоковые и высокотоковые.

Низкотоковые – это аккумуляторы с макс. долговременным током разрядки до 4-6А.

Среднетоковые – это аккумуляторы с макс. долговременным током разрядки до 10А.

Высокотоковые – это аккумуляторы с макс. долговременным током разрядки свыше 10А.

Так же мы рассмотрим некоторые интересные графики, которые особенно актуальны для высокотоковых моделей. С их помощью мы поймем, насколько падает емкость аккумуляторов со временем при разрядке максимальными токами, так как именно высокотоковые элементы зачастую используются при максимальных нагрузках.

LG chem

Низкотоковые

LG F1L – обладает емкостью 3350mAh. Рабочее напряжение от 2,5 до 4,2 вольт. Макс. ток

зарядки – 1,6А. Макс. долговременный ток разряда – 4,8А. Внутренние сопротивление – до 70mOm. Заявленный производителем ресурс – 300 циклов. Преимуществом является довольно высокая емкость. Такие аккумуляторы подойдут для фонариков и прочих устройств, потребление тока которых не превышает 1c.

LG D1 – обладает емкостью 3000mAh. Рабочее напряжение от 3 до 4,35 вольт. Макс. ток зарядки – 2,9А. Макс. долговременный ток разряда – 5,8А. Внутренние сопротивление – до 70mOm. Заявленный производителем ресурс – 300 циклов. Эти аккумуляторы широко используются при сборке батарей для ноутбуков, они так же подойдут для различных устройств, потребление тока которых не превышает 1,5c.

Среднетоковые

LG Mh2 – обладает емкостью 3200mAh. Рабочее напряжение от 2,5 до 4,2 вольт. Макс. ток

зарядки – 3,1А. Макс. долговременный ток разряда – 10А. Внутреннее сопротивление – до 40mOm. Заявленный производителем ресурс – 500 циклов. Сочетают в себе неплохой баланс между токоотдачей, емкостью, ресурсом и ценой. Эти элементы часто применяются при сборке АКБ  для различного электротранспорта.

LG M26 – обладает емкостью 2600mAh. Рабочее напряжение от 2,75 до 4,2 вольт. Макс. ток

зарядки – 2.5А. Макс. долговременный ток разряда – 10А. Внутреннее сопротивление – до 60mOm. Заявленный производителем ресурс – 500 циклов. Менее емкая и более дешевая альтернатива LG Mh2.

LG MJ1 – обладает емкостью 3500mAh. Рабочее напряжение от 2,5 до 4,2 вольт. Макс. ток

зарядки – 3,4А. Макс. долговременный ток разряда – 10А. Внутреннее сопротивление – до 40mOm. Заявленный производителем ресурс – 400 циклов. Данные аккумуляторы являются рекордсменами по емкости в формате 18650. В основном применяются в АКБ для электротранспорта, когда требуется максимальная емкость, при минимальных размерах батареи.

Высокотоковые

LG HE4 – обладает емкостью 2500mAh. Рабочее напряжение от 2,5 до 4,2 вольт. Макс. ток зарядки – 4А. Макс. долговременный ток разряда – 20А. Внутреннее сопротивление – до 20mOm. Заявленный производителем ресурс – 300 циклов при разрядке током до 10А или 200 циклов при разрядке током до 20А. Неплохое решение для различных аккумуляторных инструментов и вейп девайсов.

LG HG2 – обладает емкостью 3000mAh. Рабочее напряжение от 2,5 до 4,2 вольт. Макс. ток зарядки – 4А. Макс. долговременный ток разряда – 20А. Внутреннее сопротивление – до 20mOm. Заявленный производителем ресурс – 300 циклов при разрядке током до 10А или 200 циклов при разрядке током до 20А. Более емкий собрат LG HE4. Приобрел большую популярность в сфере вейп девайсов за счет хорошего сочетания токоотдачи, емкости и цены.

Samsung

Низкотоковые

Samsung 26F – обладает емкостью 2600mAh. Рабочее напряжение от 2,75 до 4,2 вольт. Макс. ток зарядки – 2.6А. Макс. долговременный ток разряда – 5.2А. Внутренние сопротивление – до 100mOm. Заявленный производителем ресурс – 300 циклов. Популярное решение для “ноутбучных” батарей. Пользуются спросом за счет своей низкой цены.

Samsung 30A –  обладает емкостью 3000mAh. Рабочее напряжение от 2,75 до 4,35 вольт. Макс. ток зарядки – 2.9А. Макс. долговременный ток разряда – 5.9А. Внутренние сопротивление – до 100mOm. Заявленный производителем ресурс – 300 циклов. Более емкая альтернатива samsung 26F.

Среднетоковые

Samsung 35e – обладает емкостью 3500mAh. Рабочее напряжение от 2,65 до 4,2 вольт. Макс. ток зарядки – 2А, Макс. долговременный ток разряда – 8А. Внутреннее сопротивление – до 35mOm. Заявленный производителем ресурс – 500 циклов. Данный аккумулятор является одним из самых емких решений на рынке. В сравнении с  LG MJ1 обладает немного более скромными характеристиками по токоотдаче, но в то же время имеет больший ресурс.

Высокотоковые

Samsung 25R – обладает емкостью 2500mAh. Рабочее напряжение от 2,5 до 4,2 вольт. Макс. ток зарядки – 4А. Макс. долговременный ток разряда – 20А. Внутреннее сопротивление – до 18mOm. Заявленный производителем ресурс – 250 циклов. Очень популярное решение для аккумуляторного электроинструмента. Так же эти аккумуляторы часто используются в АКБ для мощного электротранспорта. Свою славу эти аккумуляторы обрели за счет хорошего сочетания цены и высокой токоотдачи.

Samsung 25S – обладает емкостью 2500mAh. Рабочее напряжение от 2,5 до 4,2 вольт. Макс. ток зарядки – 4А. Макс. долговременный ток разряда – 25А. Внутреннее сопротивление – до 15mOm. Заявленный производителем ресурс – 250 циклов. Является “старшим братом” samsung 25R, предлагая лучшие характеристики токоотдачи за более высокую цену.

Murata (Sony)

С недавнего времени хорошо всем известные аккумуляторы sony серии VTC начали продаваться под брендом murata. Дело в том, что в 2017 году  японский производитель электронных компонентов murata Manufacturing выкупил аккумуляторное подразделение у  Sony. Были переданы не только патенты и технологии, но и заводы по производству аккумуляторов. В итоге для потребителя ничего не поменялось, все характеристики и качество остались на прежнем уровне.

Так же стоит отметить, что Sony имели несколько другой вектор развития, в сравнении с конкурентами. Sony сосредоточились на разработке и производстве высокотоковых аккумуляторов, добившись в этом больших успехов.

Высокотоковые

Murata/Sony VTC3 – обладает емкостью 1600mAh. Рабочее напряжение от 2,5 до 4,2 вольт. Макс. ток зарядки – 4А. Макс. долговременный ток разряда – 30А. Внутреннее сопротивление – 12mOm. Заявленный производителем ресурс – 300 циклов. Является Младшей моделью серии VTC, когда емкость не так важна, подойдет для аккумуляторного электроинструмента, вейп девайсов и т.д.

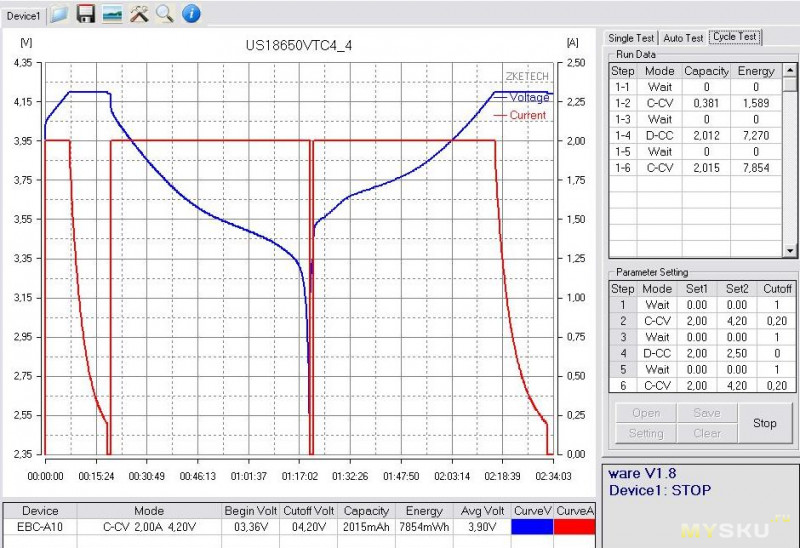

Murata/Sony VTC4 – обладает емкостью 2100mAh. Рабочее напряжение от 2,5 до 4,2 вольт. Макс. ток зарядки – 4А. Макс. долговременный ток разряда – 30А. Внутреннее сопротивление – 12mOm. Заявленный производителем ресурс – 500 циклов. В сравнении с VTC 3 имеют не только более высокую емкость, но и больший ресурс.

Murata/Sony VTC5 – обладает емкостью 2500mAh. Рабочее напряжение от 2 до 4,25 вольт. Макс. ток зарядки – 4А. Макс. долговременный ток разряда – 30А. Внутреннее сопротивление – 13mOm. Заявленный производителем ресурс – 300 циклов. Являются золотой серединой в линейке VTC, сочетая в себе хорошие характеристики токоотдачи и емкости за гуманную цену.

Murata/Sony VTC5A – обладает емкостью 2500mAh. Рабочее напряжение от 2 до 4,25 вольт. Макс. ток зарядки – 6А. Макс. долговременный ток разряда – 35А. Внутреннее сопротивление – 13mOm. Заявленный производителем ресурс – 300 циклов. На сегодняшний день является самым мощным аккумулятором формата 18650. Благодаря высочайшей токоотдаче он используется в самых мощных моделях электроинструмента.

Murata/Sony VTC5D – обладает емкостью 2700mAh. Рабочее напряжение от 2 до 4,25 вольт. Макс. ток зарядки – 6А. Макс. долговременный ток разряда – 35А. Внутреннее сопротивление – 13mOm. Заявленный производителем ресурс – 300 циклов. Наравне с VTC5A является рекордсменом по токоотдаче, обладая еще большей емкостью.

Murata/Sony VTC6 – обладает емкостью 3000mAh. Рабочее напряжение от 2 до 4,25 вольт. Макс. ток зарядки – 5А. Макс. долговременный ток разряда – 30А. Внутреннее сопротивление – 13mOm. Заявленный производителем ресурс – 500 циклов. Этот модель пользуется большим спросом благодаря самой высокой емкостью среди серии VTC, имея все те же отличные показатели токоотдачи.

Panasonic

Главным преимуществом аккумуляторов от panasonic является их высокий ресурс. Все нижеописанные модели выдерживают 500 циклов, прежде чем их емкость достигнет 80% от первоначальной.

Низкотоковые

Panasonic 18650B – обладает емкостью 3400mAh. Рабочее напряжение от 2,5 до 4,2 вольт. Ток зарядки – 1,6А. Макс. долговременный ток разряда – 6.7А. Внутренние сопротивление – до 40mOm. Заявленный производителем ресурс – 500 циклов. Эта модель идеально подойдет для фонариков и powerbank, сочетая в себе высокую емкость и долговечность.

Среднетоковые

Panasonic 18650PF – обладает емкостью 2900mAh. Рабочее напряжение от 2,5 до 4,2 вольт. Ток зарядки – 1,35А. Макс. долговременный ток разряда – 10А. Внутреннее сопротивление – до 40mOm. Заявленный производителем ресурс – 500 циклов. Долговечная и качественная модель. В основном применяется при сборке АКБ для электротранспорта.

Panasonic 18650BD – обладает емкостью 3200mAh. Рабочее напряжение от 2,5 до 4,2 вольт. Ток зарядки – 1,5А. Макс. долговременный ток разряда – 10А. Внутреннее сопротивление – до 40mOm. Заявленный производителем ресурс – 500 циклов. Более емкая среднетоковая модель от Panasonic.

Конечно, мы рассмотрели не все модели аккумуляторов 18650 от известных производителей, мы поговорили о наиболее распространенных вариантах на рынке, но в целом, вышеописанные аккумуляторы перекрывают практически все потребности в рамках формата 18650.

Сравнение, технические характеристики и тест высокотоковых аккумуляторов с Алиэкспресс Sony Konion US18650VTC6, Samsung INR18650, Sanyo UR18650NSX, LG ICR18650-HE4: нормы внутреннего сопротивления, ми

В этом обзоре я постараюсь сравнить несколько высокотоковых литиевых аккумуляторов типоразмера 18650. Но основной упор буду делать на возможность выдачи тока 35А. Также при этом буду контролировать просадку напряжения на батарее.

Начну я с небольшого введения, в котором расскажу о проведении испытаний.

1. Замеры емкости будут проводиться при помощи зарядного устройства Imax B6. К сожалению, с компьютером я его подружить не смог, поэтому придется обойтись без красивых графиков, но этот недостаток я постараюсь компенсировать количеством тестов.

2. Для измерения отдаваемого тока я буду использовать электронную сигарету и токовый шунт 75ШСМ 50А, включенный в разрыв между двумя аккумуляторами. В качестве нагрузки будет использоваться атомайзер электронной сигареты. Небольшое пояснение: упрощенно можно сказать, что атомайзер представляет собой катушку проволоки с сопротивлением 0,15Ом. Спираль атомайзера изготовлена из Кантала*. Измеренное мною сопротивление шунта составило 1,52мОм.

На картинках буду приводить значение падения напряжения на шунте и для удобства буду сразу его пересчитывать в ток.
Одновременно с замером тока буду показывать просадку напряжения на одном из аккумуляторов. Для этого я немного модифицировал бокс-мод электронной сигареты. К отрицательному полюсу батарейного отсека бокс-мода я подсоединил проводок, который вывел наружу, чтобы к нему можно было подключить мультиметр. Упрощенную схему можно увидеть на рисунке ниже. Перед проведением замеров напряжений и токов я полностью зарядил аккумулятор.

3. Также я замерю внутренне динамическое сопротивление аккумуляторов. Измерения буду проводить при помощи зарядного устройства BT-C3100. При измерении буду следовать рекомендациям, которые даются в документации на устройство. «Поскольку внутренне сопротивление аккумулятора очень мало, то погрешность в его измерения могут вносить контакты, между которыми зажимается аккумулятор. Для более точного измерения рекомендуется дополнительно чем-то прижимать контакты на время проведения измерений» Разумеется точность измерений при таком способе будет не высока, но это поможет дать более подробную картину о характеристиках аккумуляторов.

*Кантал – сплав на основе железа, включающий в себя также Хром, Алюминий, Кремний и Марганец.

Является торговой маркой, принадлежащей компании Sandvic, у остальных производителей этот материал называется Фехраль. Применяется для изготовления нагревательных элементов мощных электронагревательных устройств промышленных и технологических печей, пуско-тормозных резисторов электровозов, моторвагонного подвижного состава, в электронных сигаретах в качестве нагревательного элемента. Более подробно про этот материал можно узнать тут: wiki

Все аккумуляторы из обзора не имеют защитной платы. Поэтому при их эксплуатации следует придерживаться нескольких правил.
1. Не допускать короткого замыкания.
2. Не допускать глубокого разряда ниже 2,5В. Т.е. с осторожностью использовать в устройствах, где может происходить неконтролируемый разряд аккумулятора, к примеру, в фонарях.
3. Не перезаряжать выше допустимого уровня напряжения. Для батарей из этого обзора это 4,2В.

4. В ходе эксплуатации не допускать превышения температуры, оговоренной в документации на конкретный вид батарей.
5. Придерживаться рекомендаций по температуре хранения.

Информацию в обзоре буду давать следующим образом. Сначала буду давать основные характеристики батарей, затем буду приводить фото батареи +габариты + вес батареи. Для того, чтобы указанные мною данные можно было проверить или уточнить ещё какие-либо параметры, буду приводить таблицу с характеристиками батареи. Затем буду немного рассказывать о проведенных процессах заряда/разряда и по возможности буду сводить полученные данные в таблицу.
Также в таблице буду давать кроме измеренного значения емкости еще и ожидаемое значение, которое должно будет получиться согласно графику разряда, который приводится в большинстве документаций на батареи. Далее буду приводить этот самый график разряда, на который буду наносить точки, соответствующие полученным значениям емкости.

В спойлер буду класть фотографии измеренных мною значений емкости, дабы не возникло предположений о выдумывании мною, указанных в обзоре значений. Также в этот спойлер буду класть фотографии с измеренным значением внутреннего сопротивления батареи.

Далее я буду приводить фотографию со значением падения напряжения на шунте, при измерении отдаваемого тока и как я уже говорил выше, буду сразу это значение пересчитывать в ток. Иногда максимальное значение тока и максимальная просадка напряжения совпадают во времени, а иногда проявляются с небольшим сдвигом друг относительно друга. Поэтому, когда эти два события не будут совпадать во времени, я буду приводить две фотографии одну с максимальным значением тока, вторую с максимальной просадкой напряжения. Пересчет падения напряжения на шунте в ток буду проводить для случая максимального тока. Также я буду приводить на фотографии значение напряжения на аккумуляторе. А чтобы я никого не обманул своими выводами и картинками в конце обзора я приведу видео, в котором продемонстрирую описанный эксперимент по замеру тока и падения напряжения на аккумуляторе.

Что касается измерений внутреннего сопротивления с помощью зарядного устройства BT-C3100, то результаты измерений я положу в спойлер. Далее, чтобы не загромождать обзор, значение внутреннего сопротивления буду просто указывать с остальными характеристиками батареи.

Внутренние сопротивления батарей

Вот вкратце и все тесты, результаты которых, я хотел бы показать в этом обзоре. Давайте начнем.

1. Sony Konion US18650VTC6 3120mAh — 30A.
Ссылка на батареи: https://ru.nkon.nl/sony-us18650vtc6.html

Основные характеристики:

Стандартный зарядный ток: 3 A
Максимальный ток при ускоренном заряде: 5А/6А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.0V
Максимальный непрерывный ток: 30A
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 3000mAh
Рабочая температура при заряде/разряде: -0…+60C/-20…+60C
Внутреннее сопротивление батареи, заявленное/измеренное: 8-18мОм/ 38мОм

Таблица с характеристиками этих батарей из документации:

До начала эксперимента батарея была немного разряжена, я зарядил её до уровня 4,2В, согласно документации и затем разрядил.
Номинальная емкость в 3120мАч заявлена для случая разряда током 0,2С, т.е. 0,624А при разряде до 2,0В.
Мое разрядное устройство позволяет разряжать батареи до уровня 3,0В, в любом случае разряд до 2В может оказаться губительным для батареи и большинство устройств, работающих от подобного рода батарей блокируют работу устройства на некотором уровне напряжения. Поэтому я разрядил батарею током 0,6А до напряжения 3В. Согласно графику из документации на батарею, при подобном методе разряда я должен был получить емкость примерно 2750мАч, вместо этого я получил значение 2219мАч. Время разряда составило 382 минуты.

Затем я зарядил батарею до уровня 4,2В. Согласно документации на батарею я выбрал ток заряда, равный 3А. При этом емкость составила 2977мАч. Затем я снова разрядил батарею до уровня 3В. Ток разряда я выбрал максимальный, который может обеспечить Imax B6 – 2А. При этом емкость батареи составила 2718мАч, время разряда 141 минута.

Для наглядности результаты измерений свел в таблицу:

Точки я отметил на следующем графике, взятом из документации на батарею.

Точка слева — полученное значение емкости, точка справа — ожидаемое значение емкости.

Измерения емкости

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 30А. Это я проверю методом, описанном в начале обзора. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,4мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,1А. При этом напряжение на аккумуляторе просело до 3,4В. Видим, что батарея обеспечивает заявленное значение разрядного тока.

Слева от первой красной полосы максимальная просадка напряжения, затем между двух красных полос максимальное падение напряжения на шунте и справа от второй красной полосы напряжение, если так можно сказать, «холостого хода» аккумулятора. По факту это напряжение, замеренное с учетом небольшого потребления мозгов электронной сигареты. Для упрощения, далее в обзоре я буду называть это значение напряжения, «напряжением покоя».

В данном случае оно составило 4,13В.

2. Sony Konion US18650VTC5A 2600mAh — 35A
Ссылка на батарею: https://ru.nkon.nl/sony-us18650vtc5a-flat-top.html

Основные характеристики:

Стандартный зарядный ток: 2.5A
Максимальный ток при ускоренном заряде: 6А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.0V
Максимальный непрерывный ток: 35A
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 2500mAh
Рабочая температура при заряде/разряде: -0…+60C/-20…+60C
Внутреннее сопротивление батареи, заявленное/измеренное: 7-15мОм/ 31мОм

Таблица с характеристиками батарей из документации:

Таблица с характеристиками этих батарей:

Измерения емкости

Ожидаемая емкость, согласно графику ниже должна была составить примерно 2380мАч. Черная точка слева соответствует полученному значению емкости 2283мАч, черная точка справа соответствует ожидаемому значению емкости 2380мАч. Также согласно этому графику я должен был получить емкость примерно 2400мАч, при разряде током 0,5А.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 35А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 52,2мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 34,3А. При этом напряжение на аккумуляторе просело до 3,43В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Напряжение покоя составило 4,12В.

3. Sony Konion US18650VTC5 2600mAh — 30A
Ссылка на батарею: https://ru.nkon.nl/sony-us18650vtc5-flat-top.html

Основные характеристики:

Стандартный зарядный ток: 2,5A
Максимальный ток при ускоренном заряде: 4А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.0V
Максимальный непрерывный ток: 30A
Номинальное напряжение: 3. 6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 2500mAh
Рабочая температура при заряде/разряде: -0…+60C/-20…+60C
Внутреннее сопротивление батареи, заявленное/измеренное: 8-18мОм/ 34мОм

Таблица с характеристиками батарей из документации:

Когда я искал документацию на данную батарею, я наткнулся на один интересный документ, который называется «Как отличить поддельные US18650VTC5». Вкратце там сказано, что стоит обратить внимание на то, что на оригинальных батареях Sony под положительным контактом на корпус нанесены два колечка. И на картинке приведено, как расстояние между этим колечками отличается к примеру, от батареи Samsung INR18650-25R. На картинке ниже это отличие обведено в красный прямоугольник. От себя отмечу, что данная отличительная черта характерна только для моделей VTC4, VTC5, VTC5A, а на VTC6 нижнее кольцо расположено немного ниже, чем у его собратьев, к тому же нижнее кольцо более широкое. Верхнее кольцо у версии VTC6 без аналогично предыдущим, описанным выше версиям. Также в документе говорится, то положительный контакт тоже имеет небольшие отличия.

Я зарядил батарею до 4,2В, затем разрядил током 0,5А. Время разряда 413минут. Полученная емкость 2421мАч. Для наглядности я свел в таблицу полученные данные. Ожидаемое значение емкости я получил из графика разряда, который привел ниже таблицы.

Измерения емкости

На следующем графике я отметил точками полученные мною значения емкости. Черной точкой слева обозначено полученное мною значение емкости при разряде током 0,5А. Черной точкой справа обозначено полученное мною значение емкости при разряде током 2А.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 30А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,8мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,4А. При этом напряжение на аккумуляторе просело до 3,3В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Напряжение покоя 4,14В.

4. Sanyo UR18650NSX 2500mAh – 20A
Ссылка на батарею: https://ru.nkon.nl/sanyo-ur18650nsx.html

Основные характеристики:

Стандартный зарядный ток: 1.75A
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.5V
Максимальный непрерывный ток: 20A
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 2500mAh
Рабочая температура при заряде/разряде: 10…+45C/-20…+60C
Внутреннее сопротивление батареи, заявленное/измеренное: <35мОм/40мОм

Таблица с характеристиками батарей из документации:

Как и во всех тестах, вначале я зарядил батарею до уровня напряжения 4,2В, все последующие действия отражены в следующей таблице.

Измерения емкости

На следующем графике я отмечу точку, соответствующую полученному значению емкости при разряде током 2А. Согласно этому же графику получить я должен был несколько большее значение. Черной линии соответствует процесс разряда током 2,5А, я же разряжаю двумя амперами, но думаю, что расхождение в значениях должно быть не большим.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 20А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,8мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,4А. При этом напряжение на аккумуляторе просело до 3,27В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Разрядный ток достиг того же значения, что и у прошлой батареи VTC5, но напряжение здесь просело до 3,27, а в прошлом эксперименте до 3,30. В этом эксперименте напряжение покоя составило 4.12В, а в прошлом 4,14В, и еще 0,1В можно списать на погрешности измерений, получаются одинаковые показания.

5. LG INR18650-HG2 3000mAh – 20A
Ссылка на батарею: https://ru.nkon.nl/lg-18650-hg2.html

Основные характеристики:

Стандартный зарядный ток: 1.5A
Максимальный ток при ускоренном заряде: 4А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.5V
Максимальный непрерывный ток: 20A
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 3000mAh
Рабочая температура при заряде/разряде: 0…+50/-20…+75C
Внутреннее сопротивление батареи, заявленное/измеренное: 20мОм/39мОм

Таблица с характеристиками батарей из документации:

Внешний вид данной батареи отличается от остальных наличием на её корпусе предупредительной надписи.

Перевод написанного: Использовать только для изготовителей аккумуляторных батарей. Интернет продажи, продажи отдельным потребителям или продажи для электронных сигарет строго запрещены.

На всякий случай напишу английский текст, вдруг кто-то сможет перевести более красивым языком. Use for battery pack maker(s)/ system intergrator(s) only. On-line a-commerce sales, sales to individual consumers, or sales for e-cigarette us are strictly prohibited.

Результаты замеров емкости в таблице ниже. Как обычно перед началом эксперимента батарея была заряжена до 4,2В.

Измерения емкости

На следующе графике я отметил жирной черной точкой полученное значение емкости при разряде батареи током 0,6А, согласно этому же графику оно должно было составить примерно 2850мАч. Маленькой черной точкой я отметил примерное значение емкости, которое должно было бы получиться при разряде током 2А. Получилось ожидаемое значение 2790мАч, а получил я 2664мАч (очень близко).

На следующе графике я отметил жирной черной точкой полученное значение емкости при разряде батареи током 0,6А, согласно этому же графику оно должно было составить примерно 2850мАч. Маленькой черной точкой я отметил примерное значение емкости, которое должно было бы получиться при разряде током 2А. Получилось ожидаемое значение 2790мАч, а получил я 2664мАч (очень близко).

6. LG ICR18650-HE4 2500mAh — 20A
Ссылка на батарею: https://ru.nkon.nl/icr18650he4-2500mah.html

Основные характеристики:

Стандартный зарядный ток: 1.25A
Максимальный ток при ускоренном заряде: 4А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.5V
Максимальный непрерывный ток: 20A
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 2500mAh
Рабочая температура при заряде/разряде: 0…+50/-20…+75C
Внутреннее сопротивление батареи, заявленное/измеренное: 20мОм/32мОм

Таблица с характеристиками батарей из документации:

Результаты замеров емкости при заряде и разряде различными токами в таблице ниже. Как обычно перед началом эксперимента батарея была заряжена до 4,2В.

Измерения емкости

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 20А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 54,1мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,6А. При этом напряжение на аккумуляторе просело до 3,28В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Напряжение покоя составило 4,17В, так же как и у прошлой батареи.

7. Samsung INR18650-30Q 3000mAh — 15A
Ссылка на батареи: https://ru.nkon.nl/samsung-inr-18650-30q-3000mah.html

Основные характеристики:

Стандартный зарядный ток: 1.5A
Максимальный ток при ускоренном заряде: 4А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.5V
Максимальный непрерывный ток:15
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 2900mAh
Рабочая температура при заряде/разряде: 0…+50/-20. ..+75C
Внутреннее сопротивление батареи, заявленное/измеренное: 26мОм/36мОм

Таблица с характеристиками батарей из документации:

Хочется отметить, что у Samsung и у Sony наиболее подробная документация. К тому же документацию этих производителей легко найти в интернете. На желтые батареи LG и красные Sanyo документацию нашел с трудом.
Вернемся к тестам. Батареи были дозаряжены до 4,2В и проделанные далее измерения были занесены в таблицу.

Измерения емкости

Далее на графике большой черной точкой я отметил полученное значение емкости, и маленькой черной точкой я отметил ожидаемое значение емкости, оно составило примерно 2680мАч.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 15А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 54,3мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,7А. При этом напряжение на аккумуляторе просело до 3,24В. Видим, что батарея обеспечивает заявленное значение разрядного тока и даже превышает его. Напряжение покоя составило 4,15В. Немного о превышении разрядного тока. Бокс-мод видимо контролирует падение напряжения и не дает разрядить батарею, если та не способна выдать требуемый ток. Я конечно точно не скажу, как именно бокс-мод определяет, что батарея может, а что нет, но с батареи ICR18650-26FU я на данном бокс-моде смог выжать 22,5А при максимальном токе батареи 5,2А. Я не говорю, что так делать хорошо, просто хочу сказать что разрядить батарею большим током бокс-мод не позволил.

8. Samsung INR18650-25R 2500mAh — 20A
Ссылка на батареи: https://ru.nkon.nl/samsung-18650-inr18650-25r.html

Основные характеристики:

Стандартный зарядный ток: 1.25A
Максимальный ток при ускоренном заряде: 4А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2. 5V
Максимальный непрерывный ток: 20А
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 2450mAh
Рабочая температура при заряде/разряде: 0…+50/-20…+75C
Внутреннее сопротивление батареи, заявленное/измеренное: 18мОм/31мОм

Таблица с характеристиками батарей из документации:

Как обычно батареи были дозаряжены до 4,2В и проделанные далее измерения были занесены в таблицу.

Измерения емкости

На следующем графике я отметил большой черной точкой значение емкости, которое я получил при разряде батареи током 1C, второй черной точкой, той, что поменьше отмечено ожидаемое значение емкости, оно составило примерно 2415мАч.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 20А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,0мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 34,8А. При этом напряжение на аккумуляторе просело до 3,22В. Видим, что батарея обеспечивает заявленное значение разрядного тока и даже превышает его. Напряжение покоя составило 4,13В.

Для того, чтобы убедиться в достоверности моих измерений при замерах максимального разрядного тока и измерении просадки напряжения на аккумуляторе я приведу видео, в котором можно будет увидеть как происходили измерения, также при желании можно будет сравнить значения, с теми, что я привел в обзоре.

Итоги.

Чтобы как то подытожить все написанное выше, я приведу таблицу с основными параметрами и сделаю по ней несколько выводов.

Выводы:

1. Все батареи обеспечивают заявленные в документации значения разрядных токов.
2. Заявленные емкости батарей примерно совпадают с полученными мною. Разницу в полученных и заявленных значениях можно списать на недочеты при проведении тестов и погрешность моего оборудования.
3. Самая высокотоковая батарея (Согласно заявленному в документации току): Sony Konion US18650VTC5A
4. Самая выгодная для покупки батарея емкостью 2500: LG ICR18650-HE4
5. Самая выгодная для покупки батарея емкостью 3000: LG INR18650-HG2

На этом у меня всё.
Надеюсь мой обзор был полезен.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Батарея

18650 против батареи AA – в чем разница между ними?

Подобно батарее 18650, вы также можете найти батарейки AA в разделе батарей в магазине. Однако аккумуляторы 18650 такие же, как АА?

В этой статье представлено полное сравнение между батареями 18650 и АА, так что вам не придется их путать! Продолжайте прокручивать вниз для получения дополнительной информации об этих типах батарей для защиты ваших устройств питания!

Разница между батареей 18650 и батареей AA

18650 Аккумулятор

Размер аккумулятора 18650 составляет примерно 18,6 x 65,2 мм. Он немного больше, чем батарейка АА, и его напряжение также выше. 3,7 В — это выходное напряжение этого аккумулятора емкостью 1800 — 5000 мАч.

Это перезаряжаемая литий-ионная батарея, также известная как «защищенная батарея 18650». Название происходит от батареи 18650, обычно с BMS, что расшифровывается как Small Battery Management System. Эта часть отвечает за предотвращение нежелательного повреждения аккумулятора.

BMS возникает из-за чувствительной природы зарядки и разрядки аккумулятора. Кроме того, между батареями 18650 также есть различия в физической форме анодов. Некоторые батареи имеют плоский наконечник, а другие имеют форму наконечника.

Пока не слишком холодно или слишком тепло, просто поместите этот тип внешнего аккумулятора в зарядное устройство, и он будет заряжаться, не затрагивая память аккумулятора. Это одна из особенностей химии лития.

Батарейка AA

Батарейки AA меньше по размеру, всего около 14,5 x 50,5 мм. Этот распространенный тип батареи может быть изготовлен из различных химических веществ, таких как углеродно-цинковый, щелочной, NiCd, NiOOn и т. д. Батареи AA, изготовленные из разных химических составов, будут иметь разные свойства.

Несмотря на то, что в настоящее время доступны перезаряжаемые батареи типа AA, такие как батареи AA, изготовленные из Li-ion, NiMH или NiCd, типичные батареи AA, о которых говорят, часто не подлежат перезарядке.

Более того, говоря о батареях АА, мы также часто вспоминаем батареи с вариантом напряжения 1,5 В с емкостью 1800-2700 мАч в качестве стандартной типовой емкости.

18650 Аккумуляторы Против. AA

Первое заметное различие между этими двумя батареями — это разница в размерах. Это приводит к тому, что количество энергии, хранящейся в них, текущая способность различается, потому что больший размер может содержать больше энергонесущей материи.

Другими словами, длина блока питания может быть больше, что приводит к увеличению времени работы таких устройств, как цифровые камеры, беспроводная мышь, пульты дистанционного управления, настенные часы и т. д.

Как и ожидалось, батарея 18650 будет иметь больший запас энергии. Например, аккумулятор 3,7 В 18650 емкостью 2000 мАч имеет мощность 7,4 Втч; Емкость 4000 мАч составляет до 14,8 Втч.

Тем временем можно рассмотреть типичные батарейки типа АА. Щелочные батарейки АА 1,5 В, емкость 1200 мАч, запас энергии всего 1,8 Втч; Аккумулятор NiOOH 2500 мАч составляет 3,75 Втч. Даже литий-ионный аккумулятор на 3,7 В потребляет всего 5,55 Втч.

В настоящее время некоторые устройства позволяют использовать батареи AA вместо батареи 18650 с помощью адаптера батареи. Но как потребление энергии, так и выходная мощность будут снижены, а время между заменами батарей будет сокращено.

Часто задаваемые вопросы

Чем можно заменить аккумулятор 18650? Батареи

AA не являются хорошей альтернативой, так что же является хорошим эквивалентом батареи 18650? Вы можете выбрать один из аккумуляторов, таких как 21700, 26650 или 20700.

Мы рекомендуем аккумулятор 21700. Это рассматривается как обновление по сравнению с 18650. Аккумулятор 21700 также обеспечит большую мощность и более длительный срок службы в блоке питания.

Кроме того, аккумулятор 26650 также является хорошим выбором для замены. Его часто путают с аккумулятором 18650, но он имеет большую емкость. Итак, если вы не можете получить аккумулятор 21700, выберите этот аккумулятор.

Можно ли использовать зарядные устройства AA для аккумуляторов 18650?

Нет. Поскольку разница в напряжении между этими двумя батареями очень разная, вы не можете использовать зарядное устройство AA для батареи 18650.

Напряжение стандартной батареи типа АА составляет 1,5 В, а напряжение батареи 18650 — 3,7 В. Таким образом, зарядное устройство не сможет зарядить 18650, поскольку 2 В — это предельное напряжение.

Заключение

Теперь вы знаете разницу между 9Батарея 0055 18650 против батареи AA и другие соответствующие знания. Аккумулятор 18650 хранит больше энергии, и вы можете найти решение для него, не сокращая срок службы ваших портативных устройств питания!

Вам также может понравиться эта статья:

• CR2025 против CR2032 Батарея
• CR1620 Батарея эквивалент

18650 против 14500 батарея: Полное руководство по сравнению

550 против 14500 батареи

на 40500 батарея. Аккумуляторы 18650 и 14500 являются наиболее распространенными, а также хорошо известны своими соответствующими вариантами использования.

Неправильный аккумулятор может привести к необратимому повреждению устройства. Поэтому выбор правильной батареи для вашего устройства очень важен для правильного обслуживания и длительного цикла работы вашего устройства. после этого на рынке появилось много типов аккумуляторов и совместимых устройств.

В этой статье будет проведено всестороннее сравнение аккумуляторов 14500 и 18650. а в чем разница между ними? И их соответствующие преимущества и области применения и т. д.

Что такое аккумулятор 18650? 9Аккумулятор 0009

18650 — это перезаряжаемый литий-ионный аккумулятор. И размер 18 мм, а высота 65 мм, стандартный промышленный размер. Между тем, емкость обычно составляет от 1200 мАч до 3600 мАч.

Аккумулятор 18650 может выполнять полную зарядку и полную разрядку. Однако этот процесс не оказывает никакого влияния на их работу.

Аккумулятор 18650

Что такое аккумулятор 14500? Батарея

14500 представляет собой перезаряжаемую литиевую батарею. Как видно, размер литиевого элемента 14500 идентичен по форме и размеру стандартной батарее типа АА.

Однако следует подчеркнуть одну вещь: все стандартные щелочные батареи типа АА имеют напряжение 1,5 вольта. но батарея 14500 3,7 вольта. Вот это большая разница!

14500 Аккумулятор

Сравнение аккумуляторов 18650 и 14500

Ниже мы сравниваем разницу между ними по разным параметрам, не только по электрохимическим свойствам, но и по областям применения и т. д.

Химия

На рынке почти все батареи 18650 и 14500 изготовлены из тройных материалов NiCoMn, но некоторые батареи 18650 изготовлены из материала LiFePO4.

Напряжение

Поскольку оба они сделаны из тройных материалов NiCoMn, они имеют одинаковое напряжение. Аккумуляторы 18650 могут потреблять максимум 4,2 В, так же как и аккумулятор 14500. И их зарядный ток может быть 1C (что такое рейтинг батареи C).

Емкость

Типичная литий-ионная батарея 18650 имеет большую емкость, ее емкость может составлять от 1200 мАч до 3500 мАч, в то время как емкость батареи 14500 обычно составляет от 500 до 800 мАч.

Размер

Как видно, размер литиевой батареи 18650 больше, чем у литиевой батареи 14500. Типичный размер литиевой батареи 18650 составляет около 18 мм на 65 мм, но типичный размер литиевой батареи 14500 составляет около 16 мм на 50 мм для размера 9.0003 18650 против 14500 Размер батареи

Скорость разряда

Вообще говоря, высокоскоростная батарея 18650 может достигать максимальной скорости разрядки 10C, но все батареи 14500 могут поддерживать скорость разрядки только 05-1C на рынке.

Срок службы батареи

Аккумуляторы 18650 — это зрелые батареи, которые позволяют увеличить срок службы батареи и батареи в своей ячейке. Они технически лучше 14500 с точки зрения отдаваемой мощности и более надежны. Типичный срок службы батарей 18650 может достигать 800-1000 раз, а батареи 14500 – 500-800 раз.

Что проверить перед покупкой аккумулятора 14500 или 18650?

При выборе между литий-ионным аккумулятором 14500 и литий-ионным аккумулятором 18650 необходимо учитывать множество факторов.

Размер

Различные электронные изделия обычно имеют разные размеры батарейного отсека. После подробного сравнения размеров батареи 18650 и батареи 14500 вы можете определить, какая из двух батарей подходит для портативного электронного устройства, которое вам требуется, чтобы они подходили для их уникального использования. Аккумуляторы большего размера не могут поместиться в батарейный отсек меньшего размера.

Выходная мощность

Все устройства имеют номинальную мощность. Низкое энергопотребление приводит к сбоям и низкой производительности. Если мощность превышает предел, продукт может быть поврежден, а батарея перегреется, что приведет к повреждению и риску возгорания. Вообще говоря, мощность 14500 намного меньше, чем у 18650, поэтому подбирать аккумулятор нужно по мощности устройства.

Ток заряда

Ток, необходимый для зарядки обоих аккумуляторов, почти одинаков (0,2C-0,5C). Важно заряжать эти батареи указанным зарядным током, чтобы избежать необратимого повреждения этих батарей.

Время зарядки

Обе батареи также имеют более короткое время зарядки по сравнению с другими типами батарей. Для быстрой зарядки им требуется в среднем 1-2 часа для полной зарядки.

Как работают аккумуляторы 18650 и 14500?

Структура литиевых элементов

Как показано на рисунке ниже, структура элементов состоит из катода, анода, электролита и сепаратора.

Структура литиевых элементов

Принцип работы литиевых элементов

Литий-ионный использует анод (отрицательный электрод), катод (положительный электрод) и электролит в качестве проводника.

Анод разряжающейся батареи отрицательный, а катод положительный.

Сепаратор создает барьер между катодом и анодом, предотвращая соприкосновение электродов и позволяя электрическому заряду свободно течь между ними.

Катод – оксид металла, анод – пористый углерод. Во время разряда ионы перетекают от анода к катоду через электролит и сепаратор. Заряд меняет направление, и ионы текут от катода к аноду.

На рисунке ниже показан процесс.

Принцип работы литиевых элементов

Область применения аккумуляторов 18650

Литий-ионные аккумуляторы 18650 широко рекомендуются для портативных электронных устройств и электромобилей, таких как электроинструменты и фонарики, электрические мотоциклы, электромобили.

Область применения аккумуляторов 14500

Литий-ионные аккумуляторы 14500 широко рекомендуются для портативных электронных устройств, таких как беспроводные устройства питания, электроинструменты и фонарики.

Что лучше? аккумулятор 18650? Или аккумулятор 14500?

Литиевая батарея 14500 — это перезаряжаемая батарея со своими отличительными характеристиками. Тем не менее, по сравнению с батареями 18650, обычная литий-ионная батарея 14500 на самом деле не превосходит, когда речь идет о выходной плотности энергии. Выходная мощность батареи 14500 ниже, чем у 18650. Как уже говорилось ранее, все зависит от пользователя и от того, что является фактическим приложением пользователя.

Например,

Если это конкретное место для батареи, например, некоторые конструкции фонарика, размер места для батареи неизменен. Очевидно, что мы не можем использовать 18650, а только 14500 аккумуляторов.

Для скутеров или маломощных транспортных средств, требующих более высокой мощности и скорости разряда аккумулятора. Очевидно, что мы не можем использовать аккумулятор 16650, но аккумулятор 18650 может питать электронику в течение более длительного времени и эффективно.

Основываясь на этих двух примерах, мы можем сказать, что ни один из двух типов не лучше другого, и оба, вероятно, являются лучшим выбором для данной ситуации. Самое главное правильно определить требования, чтобы мы могли сделать правильный выбор.

Могу ли я зарядить аккумулятор 14500 с помощью зарядного устройства AA?

Даже литий-ионный аккумулятор 14500 имеет тот же размер, что и аккумулятор AA, но с другим напряжением, мощностью и характеристиками. Все одноразовые щелочные батарейки типа АА имеют выходное напряжение 1,5 вольта. С другой стороны, литий-ионная батарея 14500 имеет выходное напряжение 3,7 вольта, что более чем вдвое превышает напряжение батареи типа АА. Таким образом, зарядное устройство AA не будет заряжаться должным образом. Для обслуживания зарядного устройства и аккумулятора используйте только зарядное устройство для литий-ионных аккумуляторов с аккумулятором 14500.

Где я могу найти аккумулятор 18650 или 14500?

ELB удалось разработать аккумулятор 18650 по сравнению с аккумулятором 14500, мы уже получили сертификаты CE, MSDS, UN38.3, UL и т. д. для наших литиевых аккумуляторов. Вы можете посетить центр продуктов ELB, чтобы найти аккумулятор 18650 и аккумулятор 14500. Также вы можете посетить сертификационный центр ELB, чтобы получить сертификацию продукта.

Производство цилиндрических аккумуляторов ELB

В заключение

Литий-ионный аккумулятор 14500 и литий-ионный аккумулятор 18650 — это две разные, но похожие литий-ионные батареи, каждая из которых имеет свои уникальные области применения. Но основное их отличие заключается в величине выходной мощности, размерах и мощности.

Оба в настоящее время широко используются в различных электронных продуктах. При выборе аккумулятора самое главное — убедиться, какой аккумулятор подходит для данного устройства.

Кроме того, для долговечности и максимального срока службы необходимо приобретать батареи из надежного источника.

Статья по теме

1. Статья по теме 《Батарея 21700 и 18650, всестороннее сравнение》

2.
