Станки для намотки катушек статоров асинхронных электродвигателей RXL
Узнать цену
Автоматические намоточные станки RXL предназначены для производства обмоток асинхронных электродвигателей.
Все станки этой серии оборудованы логичискими контроллерами, что обеспечивает им высокую степень автоматизации и производительность.
Серия состоит из нескольких моделей, отличающихся производительностью и возможностями
Технические характеристики
| МОДЕЛЬ | RXL1-160 | RXL2-160 | RXL4-100 | RXL1-220B |
| Назначение | Асинхронные электродвигатели | Асинхронные электродвигатели | Асинхронные электродвигатели | Асинхронные электродвигатели |
| Высота пакета, мм | ≤100 | ≤160 | ≤65 | ≤180 |
| Внутренний диаметр статора, мм | — | — | — | — |
| Внешний диаметр статора, мм | ≤160 | ≤200 | ≤120 | ≤350 |
| Диаметр провода, мм | 0,02 – 1,2 | 0,02 – 1,2 | 0,02 – 1,2 | 0,02 – 1,5 |
| Станций намотки | 1 | 2 | 4 | 2 |
| Скорость намотки, об/мин | ≤2000 | ≤1800 | ≤2500 | ≤2500 |
| Размах коромысла, мм | 200 | 400 | 220 | 600 |
| Наматываемых секций, шт | 2 – 6 | 2 – 6 | 2 – 6 | 2 – 6 |
| Напряжение питания, В / Гц | 380 / 50 | 380/50 | 380/50 | 380/50 |
| Установленная мощность, кВт | 7 | 7,5 | 15 | 5,5 |
| Требуемое давление в пневматической магистрали, МПа | — | 0,6 – 0,8 | 0,5 – 0,8 | 0,5 – 0,8 |
| Размеры, мм | 1800 х 1100 х 2200 | 2600 х 2200 х 2200 | 2100 х 1350 х 2200 | 1800 х 1200 х 2200 |
| Вес, кг | 1100 | 2000 | 5000 | 1500 |
Станок намотки секций статоров СНС-902
Назначение СНС 902
СНС-902 станок намотки секций статоров предназначен для намотки всыпных обмоток статоров асинхронных электрических двигателей мощностью до 100 кВт при их производстве и ремонте.
Преимущества станка СНС-902
- Мощность привода станка позволяет производить намотку одновременно до шести проводов диаметром до 2 мм.
- Регулировка скорости вращения шпинделя станка производится частотно-регулируемым приводом, за счет чего обеспечивается плавный разгон и торможение, исключающие обрыв тонкого провода.
- На пульте управления станка оператором задается количество витков намотки, число оборотов вращения шпинделя. Заданные параметры высвечиваются на жидкокристаллическом индикаторе пульта управления. Микропроцессорный блок управления полностью контролирует процесс намотки.
- Включение цикла намотки осуществляется от кнопки пульта управления или ножной педали, позволяющей освободить руки оператора.
- Многоступенчатый регулируемый шаблон позволяет получить секции разной длины.
- Станок позволяет производить намотку катушек трансформаторов, сельсинов, электромагнитов и т. д., т.е. изделий с диаметром намоточного провода от 0,15 мм и выше.
- Пульт управления;
- Ножная педаль;
- Регулируемый шаблон.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр обмоточного провода, мм | 0,15-2,0 |
| Наибольшая длина провода в секции, мм | 1400 |
| Скорость намотки (регулировка бесступенчатая), об/мин | 0-600 |
| Количество одновременно наматываемых проводов, max | 6 |
| Точность намотки витков, шт | +0,5 |
| Потребляемая мощность, кВтА | 1,3 |
| Габаритные размеры, мм | 920х800х1400 |
| Масса, кг | 120 |

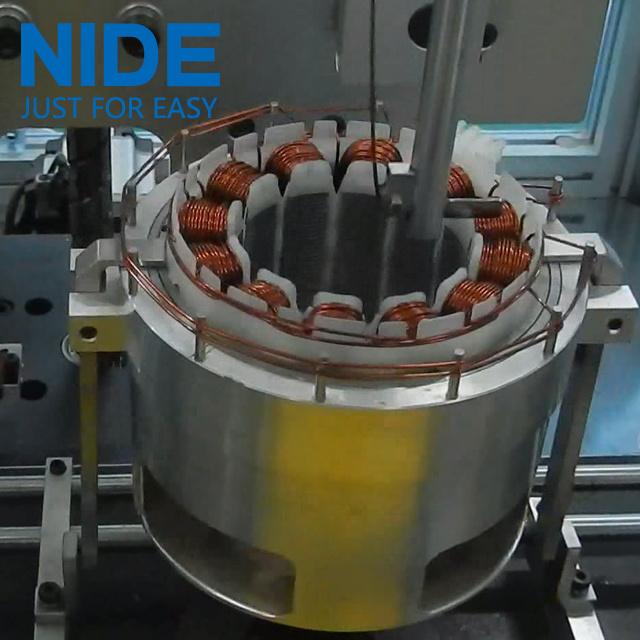

Китай Обмотка Статора Машина, Китай Обмотка Статора Машина список товаров на ru.Made-in-China.
com
Цена FOB для Справки:
10 000,00-100 000,00 $ / шт.
MOQ:
1 шт.
- Упаковка: Ply-Wooden Case
- Стандарт: customized
- Торговая Марка: NIDE
- Происхождение: China
- Код ТН ВЭД: 8479811000
- Производительность: 100 Sets/Year
-
Поставщики с проверенными бизнес-лицензиями
Поставщики, проверенные инспекционными службами Ningbo Nide Mechanical Equipment Co. , Ltd.
- провинция: Zhejiang, China
, Ltd.
| РЕМОНТ ЭЛЕКТРОДВИГАТЕЛЕЙ
[41] Устройство, характеристики и ремонт электродвигателей. Стандарты и правила. |
| НЕИСПРАВНОСТИ ЭЛЕКТРОДВИГАТЕЛЕЙ
[17] Причины неисправностей электродвигателей, методы определения и устранения. |
| ИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
[19] Электроизоляционные материалы для ремонта электродвигателя. |
| ПРОПИТКА ОБМОТОК
[8] Типы и технические характеристики лаков для пропитки обмоток. |
| ОБМОТОЧНЫЙ ПРОВОД
[3] Характеристики обмоточных проводов для ремонта электродвигателей. |
| ПОДШИПНИКОВЫЕ УЗЛЫ
[11] Подшипники и подшипниковые узлы электродвигателей. |
| ТЕХНОЛОГИЯ РЕМОНТА ЭЛЕКТРОДВИГАТЕЛЕЙ
[82] Технологический процесс капитального ремонта электродвигателей. |
| ИСПЫТАНИЯ ЭЛЕКТРОДВИГАТЕЛЕЙ
[22] Измерение параметров и методы испытания электродвигателя. |
| ЗАЩИТА ЭЛЕКТРОДВИГАТЕЛЯ
[8] Внутренняя и внешняя защита электродвигателя. Терморезисторы и датчики. |
| ОБОРУДОВАНИЕ ДЛЯ РЕМОНТА ЭЛЕКТРОДВИГАТЕЛЕЙ
[6] Необходимое оборудование и инструменты для ремонта электродвигателя. |
| СХЕМЫ ОБМОТОК
[39] Основные схемы обмоток электродвигателя. Способы соединения обмоток звездой и треугольником. |
| ОБМОТОЧНЫЕ ДАННЫЕ ЭЛЕКТРОДВИГАТЕЛЕЙ
[48] Таблицы обмоточных данных электродвигателей. |
| НИЗКОВОЛЬТНОЕ ОБОРУДОВАНИЕ [84] |
| НОВОСТИ ТЕХНОЛОГИЙ [74] |
Комплексная механизация намотки статоров | Обмотчик электрических машин
Страница 28 из 84
Выполнение обмоточно-изолировочные работ на отдельных станках не дает возможности механизировать все операции изготовления и укладки обмотки как при совмещенном способе, так и при способе раздельной намотки. Не механизированными остаются все операции, связанные с переносом и установкой сердечников статоров на отдельные станки, при раздельном методе вручную снимаются витки с шаблона на приспособление, которое также вручную переносится на станок для втягивания, и т. п. Если даже для переноса используются различные подъемные и транспортные устройства, все равно на это уходит много времени и требуется обязательное участие рабочего.
На заводах с массовым выпуском однотипные электродвигателей устанавливают агрегатные станки, в которые совмещены функции и рабочие органы намоточных и втягивающих станков.
Рис. 75. Процесс намотки катушечной группы на конический шаблон с автоматизированным переносом витков на приспособление:
I—IV — последовательные стадии намотки
Для механизации процесса переноса витков с шаблона на приспособление применяются станки, в которых витки переносятся с шаблона на приспособление автоматически во время их намотки (рис. 75). Вращающееся вокруг шаблона 2 мотовило 1 наматывает витки на его коническую поверхность. Под действием натяжения провода витки 3 соскальзывают с сужающейся части шаблона. Следующие намотанные витки проталкивают первые еще дальше и они опускаются на штыри приспособления 4 (позиция I). После намотки первой катушки шаблон опускается на одну ступень (позиция II) и таким же образом наматывается следующая катушка, витки которой также опускаются в приспособление и занимают место снаружи витков первой катушки. После намотки всей катушечной группы толкатели
Шаблон возвращается в исходное положение для намотки следующих катушечных групп (позиция IV), а приспособление поворачивается на определенный угол, чтобы витки катушек следующих групп заняли на приспособлении нужное для втягивания место.
В некоторых станках применяют цилиндрические шаблоны, в которых витки сдвигаются с шаблона в приспособление толкателями. Толкатели приводятся в движение кулачковым механизмом, связанным с вращающимся мотовилом. Сила стягивания витков с шаблона с помощью толкателей стабильна и не зависит от натяжения и коэффициента трения провода о поверхность, как в конических шаблонах.
Намотка статоров на агрегатных станках. Рассмотрим последовательность намотки статоров (рис. 76) на агрегатных станках типа АНвС. Станки рассчитаны на намотку статоров, все катушечные группы обмотки которых могут быть втянуты одновременно, и поэтому не требуют промежуточного розжима лобовых частей. На вращающемся столе станка располагаются три штыревые оправки для втягивания катушек.
Стол при повороте устанавливает каждую оправку в трех разных позициях. В начале работы на шаблон 1 наматываются витки 2 половины катушечных групп обмотки. Одновременно с намоткой они переносятся на штыревую оправку находящуюся на позиции I. После этого стол поворачивается и переносит оправку на позицию II, а на ее место приходит вторая оправка, на которую опять переносятся витки первой половины катушечных групп. Первая оправка устанавливается под другим шаблоном
Стол поворачивается через промежутки времени, достаточные для выполнения операций на каждой из позиций.
Производительность станка 250—300 тыс. статоров/г. Однако переналадка его для намотки статоров другого диаметра и с другой обмоткой очень сложна. Поэтому станки применяют лишь на заводах с массовым выпуском однотипных электрических двигателей.
Рис. 76. Схема намотки статоров на агрегатных станках:
I—III — операции, выполняемые на различных позициях
Рис. 77. Схема автоматической линии намотки статоров
Намотка статоров на автоматических линиях. Помимо агрегатных станков почти полная механизация намотки статоров достигается на автоматических линиях. Автоматическая линия состоит из ряда станков, включающих станки для изолирования пазов, намотки и втягивания катушек, формования и бандажирования лобовых частей обмоток.
Рассмотрим последовательность операций на простейшей автоматической линии (рис. 77). Все оборудование сгруппировано вдоль конвейера I.
Сердечники статоров 3 загружаются в кассету 2. На позиции I конвейера переносное устройство устанавливает очередной сердечник на спутник 9, который движется вместе с сердечником по конвейеру. Движение спутника прерывистое. Во время его остановки на позиции II контрольное устройство контролирует точность изготовления сердечника: его длину, размеры шлица пазов и т. д. При обнаружении брака манипулятор 4 снимает сердечник с конвейера и переносит его в контейнер брака. Далее на конвейере установлены два пазоизолировочных станка 5, каждый из которых рассчитан на изолирование пазов определенной формы. Спутник с сердечником статора останавливается на позиции III или IV в зависимости от формы пазов статора. Пазоизолировочные станки устанавливают пазовую изоляцию — короба в пазы сердечника, после чего спутник подает его на позицию V или VI. Здесь работают станки 6 для втягивания обмотки. На них производится намотка витков на шаблон с автоматическим переносом их на штыревую оправку и втягивание обмотки с одновременным заклиниванием пазов.
Позиция VI — резервная, так как станок на позиции V из-за необходимости частой заправки обмоточного провода может не успеть выполнить свои операции, не нарушая ритмичности движения конвейера. На позиции VII механизм 7 производит розжим лобовых частей и в конце — с позиции VIII сердечник с уложенной обмоткой снимается краном 8 и передается для последующих операций. Спутник возвращается на исходную позицию I.
На такой линии втягивание обмотки производится только один раз. Поэтому вся обмотка может быть уложена только в том случае, если все ее катушечные группы допускают одновременное втягивание в пазы. В более сложные обмотках производится втягивание одного яруса обмотки. Для выполнения оставшейся части обмотки оборудование автоматической линии усложняется, добавляются новые станки и т. п.
Автоматические линии рассчитываются на определенные размеры статоров и схему их обмотки. Их переналадка очень сложна и требует много времени, а часто и замены отдельных станков, поэтому, как правило, не производится.
Намотка статоров на многофункциональных станках.
Обмотка статоров трехфазных машин, имеющих большие габариты, не может быть выполнена одновременным втягиванием всех катушечных групп. Лобовые части одно-двухслойной и двухслойной концентрической обмоток располагаются в несколько ярусов и втягивание катушечных групп каждого из них производится последовательно. При этом обязательным является осадка проводов на дно пазов и розжим лобовых частей катушек, уложенных ранее. Это требует переноса и попеременной установки сердечников статоров на разных станках. Иногда сердечник приходится несколько раз устанавливать на один и тот же станок, например, для розжима лобовых частей после втягивания каждого яруса обмотки. Установка для таких статоров автоматической линии нецелеcообразна, так как в ней необходимы либо несколько однотипных станков, которые не будут полностью загружены, либо организация сложного движения сердечников статоров по конвейерам. И в том и в другом случае при неполадке одного из звеньев автоматической линии неизбежен простой всех остальных станков.
Для механизации намотки статоров больших размеров, требующих неоднократного втягивания катушечных групп обмотки, используют многофункциональные станки. В них статор устанавливается и закрепляется только один раз. Поворотный стол перемещает сердечник на несколько позиций станка поочередно. На каждой из них различные механизмы производят те или иные операции: изолирование пазов, намотку и втягивание катушечных групп, заклинивание пазов, осадку проводов на дно пазов и розжим лобовых частей, а при намотке двухслойных обмоток также и установку прокладок между слоями. Часть этих операций в зависимости от сложности обмотки может быть повторена несколько раз.
Конструкция многофункциональных станков значительно сложнее, чем станков, выполняющих отдельные операции. Работа на них требует высокой квалификации операторов и резко отличается от работы обмотчиков, укладывающих обмотку вручную.
КОНТРОЛЬНЫЕ ВОПРОСЫ
- Укладку каких обмоток можно механизировать?
- Расскажите, как работает станок для изолирования пазов статора.
- Расскажите, как двигается головка проводоводителя при намотке обмотки совмещенным методом.
- Зачем устанавливают шаблоны или крючья на торцы сердечника статора при намотке совмещенным методом?
- Как работает станок для заклинивания пазов?
- Как производится намотка статоров раздельным методом?
- Как работает станок с автоматическим переносом витков на штыревую оправку?
- Зачем нужно формование и бандажирование лобовых частей обмоток из круглого провода и на каких станках ее производят?
- Какие операции производятся на каждой из позиций автоматической линии, изображенной на рис. 77?
Станок для перемотки двигателей
Рекомендованные сообщения
Создайте аккаунт или войдите в него для комментирования
Вы должны быть пользователем, чтобы оставить комментарий
Создать аккаунт
Зарегистрируйтесь для получения аккаунта. Это просто!
Войти
Уже зарегистрированы? Войдите здесь.
Сейчас на странице 0 пользователей
Нет пользователей, просматривающих эту страницу.
ООО «Технический центр «Виндэк» поставляет полный спектр оборудования и технологий для организации производства трансформаторов и электродвигателей «под ключ». Мы предлагаем комплексные решения для организации технологических процессов на участках изготовления магнитопроводов, намотки, пайки и сварки, заливки, пропитки и сушки, промежуточных и окончательных испытаний. На современном производстве принципиально важно обеспечить высокое качество выпускаемых электрических машин. Для решения этой задачи необходимо:
- применять новейшие конструктивные решения при проектировании,
- четко соблюдать технологические процессы и вести непрерывный контроль на всех стадиях,
- внедрять новые методы испытания и контроля, которые позволят повышать класс продукции.
Оборудование мастерской по ремонту электродвигателей
Ремонт электродвигателей в гараже конечно не организуешь, хотя знал я людей начинавших именно с гаража, но мы будем рассматривать реальный вариант.
Помещение для заданной цели надо хотя бы 30 кв.м. Мой цех был 12 метров на 6 метров плюс отдельное помещение для пропитки отжига плюс над всем этим раздевалка и склад.
Рекомендую тельфер или подобный грузоподъёмный механизм, потому-то двигатели бывают и 700 кг и больше.
Дальше : испытательный стенд – о нём отдельно, намоточный станок тоже опишу. Сверлильный станок так сказать опционально, меня выручал неоднократно. Сушильная и выжигальная печи – описание тут. Ёмкость для пропитки – раньше у нас была огромная коробка 1,5*1,5*1 метр с крышкой но это стало не эффективно когда сильно подорожал пропиточный лак, сейчас нам достаточно 200-литровой бочки без верха и крышка с приклеенной резиной, чтоб не испарялся лак. Стол для обмотчика, стол для слесаря ну это я думаю понятно. Ну вроде всё. Как Вы заметили оборудования не так много.
Перемотка электродвигателей
Во многих аппаратах имеется электродвигатель. Как любая вещь он может ломаться, выходить из строя, но, как известно, поломанную деталь необязательно выкидывать на улицу и покупать новую, ее можно легко починить.
Когда возникает необходимость перемотки электродвигателя, можно обратиться в ремонтную службу, а можно все сделать собственноручно.
Итак, перемотка электродвигателя своими руками осуществляется следующим образом:
- Берем устройство, разбираем его, снимаем с него крышку вентилятора и непосредственно сам вентилятор, а также ротор.
- По необходимости нужно снять намоточные детали. Удаляем обмотки, очищаем пазы от изоляции и продуваем статор.
- Далее нужно так сказать «вырубить» лобовую часть обмотки.
- Потом, нужно вложить в пазы изоляцию.
- Далее, нужно измерить длину статора и ширину пазовой изоляции.
- Затем вырезаем нужные нам детали и снимаем шаблон для катушек.
- Далее, для намоток катушек, используем ручной намоточный станок.
- После, наматываем катушки, с нужным количеством витков, при этом, не забывайте равномерно распределять по всей ширине шаблона. Избегайте наматывания витков друг на друга.
- После этого, следует укладывать катушки в пазы статора. При укладке, Вам понадобится трамбовка.
- Далее вкладываем изоляцию между фазными катушками. Обязательно отделяйте катушки разных фаз друг от друга.
- Потом проводим обвязку лобовой части.
- Далее нам нужно собрать схему соединения фазных катушек.
- Проводим соединения выводов в звезду, далее, втягиваем паяные соединения в трубки диаметра побольше и проводим укладку схемы.
- Сварка (пайка) схемы. Процесс происходит путем понижения трансформатора с угольной насадкой. Также их можно просто сварить с помощью паяльника.
- Далее – трамбовка пазов. Так как пазовая изоляция, «стрелки», выпирает из пазов, и ротор попросту сдерёт их.
- После полностью собираем устройство. Когда все готово, еще раз «прозваниваем» обмотки статора, так как во время сушки могла произойди деформации лобовых частей. После чего мотор подключается к сети и производится измерение потребляемого им тока.
При укладке, Вам понадобится трамбовка.Ремонт перемотки электродвигателя – это ремонт детали, в процесс которого входит обмотка статора из круглого провода (его еще называют всыпной обмоткой с уровнем напряжения до 660 вольт).
Рассмотрим детально, какие именно технологические этапы входят в этот процесс:
- Прием неисправной детали и определение места поломки и ее причины;
- Подготовка устройства к укладке;
- Изготовление обмотки статора или ротора и непосредственно перемотка;
- Испытание статора или ротора, пропитка и сушка обмоток;
- Ремонт неисправных деталей;
- Сборка и окончательное испытание агрегата.
При ремонте не важно, делаете вы это сами или пользуетесь услугами ремонтной мастерской, главное – использовать самое лучшее оборудование.
Итак, оборудование для перемотки электродвигателей:
- Станок для намотки катушек. Применяют разнообразные типы намоточных станков. Они могут быть как ручной намотки, так и механической. Станок дает возможность производить различные виды катушек обмоток низковольтных электродвигателей.
- Инструмент обмотчика. В состав этого инструмента входят такие элементы: фибровый язык, обратный клин, выколотка, фибровая пластинка, угловой нож, специгла для бандажировки обмоток, топорик, шаблонный инструмент для правки лобовых частей, ключи для гибки роторных стержней.
- Сварочный трансформатор для сушки агрегата. Этот инструмент позволяет устранить увлажнения изоляции. Очень важно, что сварочный трансформатор позволяет сушить деталь, не разбирая её, что очень удобно как дома, так и в мастерской.
Перемотка электродвигателей постоянного тока выполняется в несколько этапов:
- Осмотр, работники выявляют дефекты;
- Замена использованной обмотки на новую;
- Непосредственно перемотка;
- Тест работы устройства после ремонта;
- Покраска (по желанию).
Перемотка электродвигателя постоянного тока занимает много времени, но при использовании высококлассного оборудования, можно все сделать гораздо быстрее, а самое главное – качественней.
Технические этапы перемотки электрических двигателей
Многие аппараты включают в свой состав электродвигатели. Как и любое другое устройство, он может ломаться, выходит из строя. Поломанная деталь не всегда сразу отправляется на помойку, во многих случаях ее достаточно просто починить.
При необходимости перемотки электрического двигателя, можно обратиться в ремонтную службу или провести ремонт самостоятельно. Перемотка устройства самостоятельно проводиться в несколько этапов.
- Для начала электродвигатель необходимо разобрать,
- снять крышку вентилятора,
- затем сам вентилятор и
- ротор.
- При необходимости снимают намоточные детали,
- удаляется обмотка,
- пазы очищаются от изоляции,
- ротор продувается.
- вырубают лобовую часть обмотки,
- изоляцию размещают в пазы,
- проводят замеры длины статора и ширину пазовых изоляций.
- Снимают шаблон, вырезают нужные детали для катушек.
- Для намоток катушек используют специальный ручной намоточный станок. Катушки наматывают с нужным количеством витков, при этом равномерно распределяют по всей ширине шаблона. Необходимо избегать наматывания витков друг от друга. Катушки рекомендуется укладывать в пазы статора. При укладке обычно используют трамбовку.
- После этого изоляцию вкладывают между фазными катушками.
- Рекомендуется отделять катушки от разных фаз, проводить обвязку лобовой части. Также нужно собрать схему соединения разных катушек.
- Проводим соединения выводов в звезду, далее, втягиваем паяные соединения в трубки диаметра побольше и проводим укладку схемы.
- Сварка (пайка) схемы. Процесс происходит путем понижения трансформатора с угольной насадкой. Также их можно просто сварить с помощью паяльника.
- Далее – трамбовка пазов. Так как пазовая изоляция, «стрелки», выпирает из пазов, и ротор попросту сдерёт их.
- После полностью собираем устройство.
- Когда все готово, еще раз «прозваниваем» обмотки статора, так как во время сушки могла произойди деформации лобовых частей.
- После чего мотор подключается к сети и производится измерение потребляемого им тока.
Процесс перемотки электродвигателей
Ремонт перемотки электродвигателя – это ремонт детали, в процесс которого входит обмотка статора из круглого провода (его еще называют всыпной обмоткой с уровнем напряжения до 660 вольт).
Рассмотрим детально, какие именно технологические этапы входят в этот процесс:
- Прием неисправной детали и определение места поломки и ее причины;
- Подготовка устройства к укладке;
- Изготовление обмотки статора или ротора и непосредственно перемотка;
- Испытание статора или ротора, пропитка и сушка обмоток;
- Ремонт неисправных деталей;
- Сборка и окончательное испытание агрегата.
При ремонте не важно, делаете вы это сами или пользуетесь услугами ремонтной мастерской, главное – использовать самое лучшее оборудование.
Итак, оборудование для перемотки электродвигателей:
- Станок для намотки катушек. Применяют разнообразные типы намоточных станков. Они могут быть как ручной намотки, так и механической. Станок дает возможность производить различные виды катушек обмоток низковольтных электродвигателей.
- Инструмент обмотчика. В состав этого инструмента входят такие элементы: фибровый язык, обратный клин, выколотка, фибровая пластинка, угловой нож, специгла для бандажировки обмоток, топорик, шаблонный инструмент для правки лобовых частей, ключи для гибки роторных стержней.
- Сварочный трансформатор для сушки агрегата. Этот инструмент позволяет устранить увлажнения изоляции. Очень важно, что сварочный трансформатор позволяет сушить деталь, не разбирая её, что очень удобно как дома, так и в мастерской.
- Электродвигатель
Перемотка электродвигателей постоянного тока выполняется в несколько этапов:
- Осмотр, работники выявляют дефекты;
- Замена использованной обмотки на новую;
- Непосредственно перемотка;
- Тест работы устройства после ремонта;
- Покраска (по желанию).
Перемотка электродвигателя постоянного тока занимает много времени, но при использовании высококлассного оборудования, можно все сделать гораздо быстрее, а самое главное – качественней.
СТАНОК ДЛЯ НАМОТКИ КАТУШЕК ОБМОТКИ ЭЛЕКТРОДВИГАТЕЛЯ.
СПРАВОЧНИК РЕМОНТ ЭЛЕКТРОДВИГАТЕЛЕЙ.
На электроремонтных предприятиях при ремонте обмотки низковольтного электродвигателя применяют различные типы намоточных станков выпускаемых отечественными и зарубежными предприятиями.
Намоточный станок может быть, как ручной намотки, так и с механизированным приводом. Современные намоточные станки с ЧПУ позволяют в несколько раз увеличить производительность труда обмотчика электродвигателей. Наиболее распространенный намоточный станок представлен на рис 1. Станок позволяет производить различные типоразмеры катушек обмоток низковольтных электродвигателей номинальной мощностью от 0.12 до 100 кВт. Длинна витка катушки обмотки от 225 до 1400 мм. При достижении необходимого количества витков, станок останавливается автоматически. Необходимое количество витков устанавливается на счетчике намоточного станка.
Рис. 1. Станок для намотки катушек обмотки: 1. Электродвигатель. 2. Корпус. 3. Планшайба. 4.Счетчик витков. 5. Регулятор оборотов планшайбы. 6. Педаль управления.
Техника безопасности при работе на намоточных станках: 1. ОБЩИЕ ТРЕБОВАНИЯ.1.1. К работе на намоточных станках допускаются лица не моложе 18 лет, специально обученные и прошедшие проверку знаний ПБЭЭ, ПТЭ и инструкции по охране труда.
1.2. На намоточном станке должна быть прикреплена табличка с указанием лиц, имеющих право работать на нем, а также табличка с указанием лица, ответственного за содержание в исправном состоянии и безопасную эксплуатацию станка, а также табличка с указанием инвентарного номера.1.3. У рабочего места у станка должна быть вывешена краткая инструкция по охране труда для работающего на нем.1.4. Металлические части намоточного оборудования, которые могут вследствие повреждения изоляции оказаться под напряжением, должны быть заземлены и присоединены к общей системе заземления.1.5. При ремонте или осмотре электрооборудования, а также при проведении регулировочных работ необходимо отключить вводной автомат, по окончании этих работ двери щитовой должны быть закрыты на замок.1.6. Не разрешается эксплуатировать станок со снятым ограждением вращающихся частей станка,1.7. При работе станка запрещается производить любую работу по наладке и регулировке станка.2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПЕРЕД ВКЛЮЧЕНИЕМ НАМОТОЧНОГО СТАНКА.
2.1. Обмотчик работающий на намоточном станке перед началом работ должен быть проинструктирован по технике безопасности и строго выполнять правила безопасности.2.2. До начала работы работающий обязан привести в порядок рабочую одежду.2.3. Заправить одежду так, чтобы не было развевающихся концов, волосы убрать под плотно облегающий головной убор.2.4. Отрегулировать местное освещение станка так, чтобы рабочая зона освещалась достаточно и свет не слепил глаза.2.5. Перед включением станка убедиться, что пуск станка никому не угрожает опасностью.2.6. Проверить:- наличие и исправность ограждения шестеренок, приводных ремней приводов, токоведущих частей, электроаппаратуры, заземляющих устройств;- исправность и достаточность применяемого при работе инструмента, приспособлений, работать им только по назначению.2.7. Проверить работу станка на холостом ходу, при этом обратить внимание на:- исправность органов управления; – исправность смазки;- исправность фиксации рычагов включения, переключения, режимов работы;
– нет ли заеданий или изменений слабины в движущихся частях станка.
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ПРОИЗВОДСТВЕ РАБОТ НА НАМОТОЧНОМ СТАНКЕ. 3.1. Работать только на станках, к которым допущены и выполнять только ту работу, которая поручена руководством цеха.3.2. Не допускать на рабочее места лиц, не имеющих отношения к работе.3.3. Содержать в порядке и чистоте рабочее место, не допускать загромождения отходами и мусором.3.4. Не опираться на станок во время его работы и не позволять это делать другим.3.5. При перерыве в подаче электроэнергии немедленно выключить станок.3.6. О замеченных недостатках и неисправности на рабочем месте немедленно сообщить администрации цеха и без разрешения к работе не приступать;3.7. Запрещается работать на намоточном станке в рукавицах, а также с забинтованными пальцами, принимать пищу у станка, оставлять спецодежду на рабочем месте.3.8.Устанавливать и снимать шаблоны, шкивы, шестерни, заправлять провод только после полной остановки движущихся частей станка.3.9. Не работать без кожуха прикрывающего смежные шестерни, вращающие части станка.
3.10. Во время работы станка не брать и не подавать через работающий станок какие-либо предметы, не подтягивать болты, гайки и др. соединительные детали.3.11. Обязательно остановить станок и выключить электродвигатель:- при уходе от станка, даже на короткое время;- временном прекращении работы;- перерыве в подаче электроэнергии;- уборке, смазке, чистке станка;- обнаружении неисправности в оборудовании;
– установке, замене и съемке деталей обмоток.
3.12. Не тормозить вращение шпинделя нажимом руки на вращающиеся части станка.4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПОСЛЕ ЗАВЕРШЕНИЯ РАБОТЫ НАМОТОЧНОГО СТАНКА. 4.1. Отключить намоточный станок от электросети. 4.2. Привести в порядок рабочее место обмотчика: убрать инструмент, приспособление, очистить станок от грязи, вытереть и смазать трущиеся части станка.4.3. Убрать инструмент в отведенные для этой цели места. Соблюдать чистоту и порядок в шкафчике для инструмента.4.4. По окончании работы о замеченных дефектах станка, вентиляции и др., а также о принятых мерах по их устранению сообщить мастеру.
4.5. О всякой замеченной опасности немедленно заявить руководству.5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ РАБОТНИКА НАМОТОЧНОГО СТАНКА В АВАРИЙНОЙ СИТУАЦИИ.5.1. При обнаружении неисправности оборудования, инструмента, приспособлений, оснастки работу приостановить и принять меры к ее устранению. В случае невозможности или опасности устранения аварийной ситуации собственными силами сообщить руководству.5.2. При появлении отклонений от нормальной работы станка немедленно остановить станок и сообщить руководителю.
5.3. При ремонте намоточного станка и пусковых устройств на станке должен быть вывешен плакат: «Не включать — ремонт».
5.4. При поражении электрическим током необходимо немедленно освободить пострадавшего от действия тока, соблюдая требования электробезопасности, оказать доврачебную помощь и вызвать работника медицинской службы, поставить в известность руководство.5.5. При возникновении пожара сообщить в пожарную охрану по телефону 001, руководству и приступить к тушению.5.6 При заболевании, травмировании оказать доврачебную помощь, сообщить в медицинское учреждение и руководству.
5.7. Доложить мастеру о замеченных неисправностях.
Намоточные станки, оправки и инструмент для намотки
- Главная >
- Намоточные станки, оправки и инструмент для намотки
350.00грн
Лопатка из нержавеющей стали….
Лопатка из нержавеющей стали….
350.00грн
Лопатка из нержавеющей стали….
Лопатка из нержавеющей стали….
550.00грн
Инструмент преднозначен для укладки и протяжки о…
Инструмент преднозначен для укладки и протяжки обмоток в пазы роторов и статоров электродвигателей….
480.00грн
Инструмент преднозначен для укладки и протяжки о.
..Инструмент преднозначен для укладки и протяжки обмоток в пазы роторов и статоров электродвигателей….
460.00грн
Инструмент преднозначен для укладки и протяжки о…
Инструмент преднозначен для укладки и протяжки обмоток в пазы роторов и статоров электродвигателей….
440.00грн
Инструмент преднозначен для укладки и протяжки о…
Инструмент преднозначен для укладки и протяжки обмоток в пазы роторов и статоров электродвигателей….
550.00грн
Набор тапориков – гладилок для укладки витков пр…
Набор тапориков – гладилок для укладки витков провода в паз…
150.00грн
Лапка для укладки витков в паз, (например: стато.
..Лапка для укладки витков в паз, (например: статор электродвигателя). Длинна лапки 27мм, ширина 3,3мм…
150.00грн
Лапка для укладки витков в паз, (например: стато…
Лапка для укладки витков в паз, (например: статор электродвигателя). Длинна лапки 32мм, ширина 4,3мм…
200.00грн
Лапка для укладки витков в паз, (например: стато…
Лапка для укладки витков в паз, (например: статор электродвигателя). Длинна лапки 37мм, ширина 5,5мм…
200.00грн
Лапка для укладки витков в паз, (например: стато…
Лапка для укладки витков в паз, (например: статор электродвигателя). Длинна лапки 40мм, ширина 6,4мм…
3090.
00грнМашинка для снятия изоляции с обмоточного эмалир…
Машинка для снятия изоляции с обмоточного эмалированного провода диаметром от 0,3 до 3 мм на длину до 50мм….
450.00грн
Лапки предназначены для укладки провода в паз, п…
Лапки предназначены для укладки провода в паз, при перемотке статоров и роторов электродвигателей….
800.00грн
Набор инструмента 6шт для укладки провода в паз,…
Набор инструмента 6шт для укладки провода в паз, при перемотке статоров и роторов электродвигателей….
5380.00грн
Настольный намоточный станок с электрическим при…
Настольный намоточный станок с электрическим приводом и счетчиком оборотов для намотки трансформаторов.
В стоимость станка входит регулятор мозности для плавного регулирования оборотов!…14900.00грн
Станок для намотки катушек и трансформаторов с э…
Станок для намотки катушек и трансформаторов с электрическим приводом и програмируемым счетчиком оборотов…
990.00грн
Сменная насадка для машинки для зачистки обмоточ…
Сменная насадка для машинки для зачистки обмоточного эмальпровода…
400.00грн
Пластиковая регулируемая оправка для ремонта эле…
Пластиковая регулируемая оправка для ремонта электродвигателей стиральных машин, вентиляторов и других небольших двигателей…
450.00грн
Оправка для ремонта электрических двигателей мал.
..Оправка для ремонта электрических двигателей маленькая. Оправка имеет следующие диаметры: D1 – 59,2 мм D2 – 52 мм D3 – 36,7 мм D4 – 27 мм D5 – 21 мм…
500.00грн
Оправка для ремонта обмоток катушек электродвига…
Оправка для ремонта обмоток катушек электродвигателей средняя Оправка имеет следующие диаметры: D1 – 75,8 мм D2 – 61 мм D3 – 49 мм D4 – 37 мм D5 – 24,8 мм…
550.00грн
Оправка для ремонта электрических двигателей бол…
Оправка для ремонта электрических двигателей большая. Оправка предназначена для ремонта обмоток одно и трехфазных электро двигателей. Оправка имеет следующие диаметры: D1 – 109 мм D2 – 87 мм D3 – 70 мм D4 – 52 мм D5 – 37 мм D6 – 25 мм…
500.00грн
Оправка регулируемая для перемотки обмоток элект.
..Оправка регулируемая для перемотки обмоток электродвигателей. Длинна окружности от 22 до 58,5 см….
600.00грн
Оправка регулируемая для перемотки обмоток элект…
Оправка регулируемая для перемотки обмоток электродвигателей. Длинна окружности от 24,5 до 63 см….
900.00грн
Оправка регулируемая для перемотки обмоток элект…
Оправка регулируемая для перемотки обмоток электродвигателей. Длинна окружности от 36 до 104 см….
1100.00грн
Оправка регулируемая для перемотки обмоток элект…
Оправка регулируемая для перемотки обмоток электродвигателей. Длинна окружности от 42 до 113 см….
200.
00грнЛопатки предназначены для укладки (расчесывания)…
Лопатки предназначены для укладки (расчесывания) провода при намотке. Набор из 4шт…
250.00грн
Лопатки предназначены для укладки (расчесывания)…
Лопатки предназначены для укладки (расчесывания) провода при намотке. Набор из 5шт…
330.00грн
Набор из трех круглых рашпилей для очитки пазов …
Набор из трех круглых рашпилей для очитки пазов в двигателях…
2890.00грн
Промышленный намоточный станок с ручным приводом…
Промышленный намоточный станок с ручным приводом и электронным счетчиком оборотов. Для производстваа также для радиолюбителей. Все шестерни металлические!…
1720.
00грнСтанок намоточный с ручным приводом и механическ…
Станок намоточный с ручным приводом и механическим счетчиком для Радиолюбителей…
2700.00грн
Намоточный станок со сверлильным патроном…
Намоточный станок со сверлильным патроном…
2500.00грн
Набор оправок для перемотки обмоток электродвига…
Набор оправок для перемотки обмоток электродвигателей различных размеров. Возможна покупка оправок отдельно!…
..
..
00грн
В стоимость станка входит регулятор мозности для плавного регулирования оборотов!…
..
..
00грн
00грнОбмотка петли, обмотка катушки формы, обмотка статора, Broomfield, катушка, машина для намотки катушек, машины для намотки проволоки, намотка катушек, оборудование для намотки трансформатора, намотчики фольги / ленты, машины для правки проволоки, пропитка струйкой, намотчик, намотчики, натяжители, оправки и т.
Д. инструменты, расширитель катушек, распространение катушек, сверхпроводящая обмотка, обработка проводов, энергия переменного тока, энергия постоянного тока, альтернативная энергия, возобновляемые источники энергии, солнечная энергия, инвертор, инверторы, струнный инвертор, струнные инверторы, центральный инвертор, центральные инверторы, интеллектуальный модуль, автономный инвертор, автономный инвертор, автономные инверторы, автономные инверторы, микро-инвертор, микро-инвертор, микро-инвертор, микро-инвертор, солнечный микро-инвертор, солнечный микро-инвертор, солнечный микро-инвертор, солнечный микро-инвертор, на батарее инвертор, инверторы на батареях, зарядное устройство на батареях, зарядные устройства на батареях, инвертор с привязкой к сетке, инверторы с привязкой к сетке, инвертор привязки к сетке, инверторы привязки к сетке, солнечный инвертор с привязкой к сетке, солнечный инвертор с привязкой к сетке инверторы, солнечные инверторы, сетевые солнечные инверторы, трансформаторы, высокочастотные трансформаторы, низкочастотные трансформаторы, солнечные контроллеры заряда, солнечные контроллеры заряда, контроллеры заряда, контроллеры заряда, преобразователь постоянного тока в постоянный, преобразователи постоянного тока в постоянный, автономный инвертор , автономные инверторы, автономные инверторы, автономные инверторыОписание
Некоторые из наших стандартных моделей могут быть сконфигурированы для катушек обмотки для статоров двигателей.
Часто эти катушки наматываются за один виток на слой (каждый виток лежит поверх предыдущего витка) и часто проволокой прямоугольной формы. Эти катушки затем могут быть сформированы и вставлены вручную в статоры больших двигателей.
- Сварная стальная конструкция для тяжелых условий эксплуатации.
- Инструмент для намотки, соответствующий применению.
- Пневматический дисковый тормоз для принудительного торможения.
Опции:
- Инструмент для намотки “штифта” с электрическим приводом и фланцами.
- Проточная изоляционная пленка для удаления эмали со всех сторон профилированного провода в зоне начала и окончания вывода во время намотки. Встроенный ПЛК для управления намоточной машиной.
- Устройства безопасности зоны обмотки.
- Пневматический резак для проволоки.
Технические характеристики:
В зависимости от требований приложения.
Для получения дополнительной информации об оборудовании для намотки катушек или других машинах Broomfield, пожалуйста, свяжитесь с нами напрямую по телефону (978) 779-6600 или через нашу онлайн-форму.
Что такое обмотка двигателя: виды и расчет
Электродвигатель – это один из видов машин, которые используются для изменения энергии с электрической на механическую. Большинство двигателей работают по принципу взаимодействия электрического тока, а также магнитного поля внутри проволочной обмотки. Это может привести к возникновению силы в виде вращения вала. Эти двигатели могут питаться от источников постоянного или переменного тока. Источниками постоянного тока являются батареи, а источниками переменного тока – инверторы, электрические сети, генераторы.Генератор механически похож на двигатель, но работает в обратном направлении, преобразуя энергию из механической в электрическую. Электродвигатель может быть построен с ротором, статором, воздушным зазором, обмотками, подшипниками и коммутатором.
Классификация двигателей может быть сделана с учетом таких соображений, как тип источника питания, конструкция, тип выходного сигнала движения и приложения. В этой статье рассказывается, что такое обмотка двигателя, типы и ее расчет.
Что такое обмотка двигателя?
Обмотка электродвигателя определяется следующим образом: обмотки электродвигателей представляют собой провода, помещенные в катушки, обычно заключенные вокруг гибкого железного магнитного сердечника с покрытием для формирования магнитных полюсов при усилении током.Электрические машины доступны в двух основных конфигурациях полюсов магнитного поля, а именно: явный полюс и невыпадающий полюс. Схема обмотки двигателя представлена ниже.
мотор-обмотка В машине с явнополюсной конфигурацией полюс магнитного поля может быть создан с помощью обмотки, намотанной приблизительно под лицевой стороной полюса. В конфигурации с невыявленным полюсом обмотка может быть рассредоточена внутри пазов на лицевой стороне полюса.
Двигатель с экранированными полюсами включает обмотку, которая размещена вокруг полюсной части, которая поддерживает фазу магнитного поля.Некоторые типы двигателей включают в себя проводники с более толстым металлом, например металлические листы, в противном случае стержни, как правило, медные, в противном случае – алюминий. Как правило, они приводятся в действие с помощью электромагнитной индукции.
Типы обмоток двигателя
Типы обмоток двигателя – это два типа, которые включают следующие.
- Обмотка статора
- Обмотка ротора
На основе соединения обмоток двигателя обмотки якоря подразделяются на два типа, которые включают следующие.
Обмотка статора
Паз на сердечнике статора обмотки трехфазного двигателя несет обмотку статора. Эта обмотка может питаться трехфазным переменным током. Трехфазная обмотка двигателя, соединенная по схеме звезды или треугольника, в зависимости от используемого метода пуска.
Двигатель, подобный короткозамкнутому ротору, может часто перемещаться по схеме «звезда-треугольник» статора, и, таким образом, статор двигателя может быть подключен по схеме «треугольник». Трехфазный асинхронный двигатель с контактным кольцом работает с включением сопротивлений, таким образом, обмотка статора асинхронного двигателя с контактным кольцом может быть соединена звездой в противном случае треугольником.
Всякий раз, когда обмотка статора получает питание от трехфазного переменного тока, она генерирует вращающееся магнитное поле (RMF).
Обмотка ротора
В двигателе вращающаяся часть называется ротором. Ротор включает в себя обмотку ротора, а также сердечник ротора. Обмотка ротора запитана от источника постоянного тока. Ротор можно разделить на два типа, а именно с фазовой намоткой и с короткозамкнутым ротором.
Сердечник ротора с короткозамкнутым ротором состоит из цилиндрического железного сердечника, имеющего изогнутую прорезь на внешней поверхности, на которой расположены алюминиевые или медные проводники.
Они закорачиваются на концах с помощью медных или алюминиевых колец.
Электромагнитная индукция – это явление, при котором электромагнитная сила индуцируется внутри проводника, несущего проводник, из-за переменного магнитного поля. Когда ток стимулирует ротор, он заставляет ротор двигаться.
Круговая намотка
Обмотка внахлест – это один из видов намотки якоря. Подключение проводов может быть выполнено там, где полосы и полюса соединены аналогичным образом.Последняя часть каждой катушки якоря связана с коммутатором. Количество щеток в намотке такое же, как количество параллельных полос. Они разделены поровну на две обмотки полярности, такие как положительная и отрицательная. Применения намотки внахлест в основном связаны с машинами высокого и низкого напряжения. Эти обмотки делятся на три типа: симплексные, дуплексные и триплексные.
Волновая обмотка
Волновая обмотка включает параллельные полосы из двух, очищенных щеткой, как положительный и отрицательный.
Концевая часть первичной катушки якоря может быть связана с начальной частью следующей части коммутатора катушки якоря на некотором расстоянии. Проводники в обмотке этого типа могут быть соединены двумя параллельными полосами на полюсе машины. Количество параллельных портов может быть одинаковым в направлении количества щеток, которое используется для высоковольтных и слаботочных машин. Пожалуйста, перейдите по ссылке, чтобы узнать больше о круговой намотке и волновой намотке.
Расчет обмотки двигателя
Расчет провода обмотки двигателя можно произвести с помощью омметра.Подключите положительную клемму мультиметра красного цвета к положительной клемме обмоток двигателя. Аналогичным образом подключите отрицательную клемму черного цвета к отрицательной клемме обмоток двигателя. Показания обмотки двигателя машины могут отображаться на экране мультиметра, т.е. сопротивление в омах.
С помощью омметра отсоедините блок питания от двигателя.
Поместите измеритель в Ом, и, как правило, можно ожидать диапазона от 3 до 2 Ом.Если мы наблюдаем показание как ноль, происходит короткое замыкание между фазами. Обычно, если он открыт, он будет выше 2 кОм или бесконечно.
Таким образом, это обзор теории обмоток двигателя . Наконец, исходя из приведенной выше информации, мы можем сделать вывод, что обмотки сделаны из медных проводов, которые намотаны вокруг сердечника для выработки или получения электромагнитной энергии. Провод, используемый в обмотках, должен быть защищен. Но в некоторых случаях мы можем видеть обмотки как голую медь, но она просто покрыта эмалью.Чаще всего для обмотки используется медь. Также можно использовать алюминий, но он должен быть толще, чтобы надежно удерживать подобный груз. Медная обмотка позволяет использовать двигатель крошечного размера.
Эти обмотки двигателя являются очень важными компонентами электрической машины. Он включает в себя набор катушек в пазах, а также последовательно расположенных в области края обмотки.
Вот вам вопрос, а что круче обмотки мотора?
Производитель оборудования для намотки шпульки и автоматических намоточных машин
Намоточные машины
ACME производит машины с программируемой намоткой в широком ассортименте, чтобы удовлетворить особые потребности клиентов.
Намоточные машины: Намоточные машины ACME спроектированы с отдельным электронным блоком управления и механическим блоком, которые адаптированы к потребностям наших клиентов. 30% поставляемых машин изготавливаются по индивидуальному заказу и конструируются в соответствии с потребностями клиентов в обмотках. Программное обеспечение оснащено обновляемой флэш-памятью, чтобы помочь в будущем проектировании / модификации. Поскольку мы сами проектируем и производим системы, наше послепродажное обслуживание отличное и рентабельное.
Электронный блок управления: Электронный блок управляет намоточной машиной.Стандартный блок управления состоит из ЖК-дисплея 40×2 для отображения буквенно-цифровых символов, 10 клавиш для ввода данных и трех разъемов для подключения к механическому намотчику. Эта модульность позволяет любому неквалифицированному оператору просто заменить блок управления в любой части мира в случае любой неисправности, обеспечивая минимальное время простоя.
Механический блок: Механический блок намотки соединяется с контроллером с помощью простого трехштекерного разъема. Это обеспечивает быструю и легкую установку машины.
Возможности намотки: Линия 25 различных стандартных продуктов охватывает провода сечением от 0,017 мм / 55AWG до 5,00 мм / 4AWG, диаметром катушки от 0,02 дюйма / 0,5 мм до 26 дюймов / 700 мм и длиной намотки от 0,02 дюйма / 0,5 мм до 25 мм. 635 мм на одно- и многошпиндельных станках для изготовления образцов большого объема. Acme также специализируется на производстве намоточных машин по индивидуальному заказу с блоками управления AEX для специальных применений намотки, и это составляет 30% от общего объема продаж.
Выбор намоточных машин: Компания Acme предлагает различные серии станков в зависимости от их типа функций и возможностей намотки.
Серия AES: Проволока длиной до 1,00 мм, диаметром до 100 мм и длиной намотки до 400 мм. Используется для обеспечения высокой точности и индивидуальных требований к обмотке с ЧМИ и сервосистемой.
Серия AEE: Проволока длиной до 0,6 мм, диаметром до 50 мм и весом до 0,5 фунта. Используется для миниатюрных катушек для намотки прототипов, НИОКР и лабораторных приложений.
Серия AEX: Проволока диаметром до 1,00 мм, диаметром до 100 мм и весом до 2,0 фунта. Многофункциональность, Жесткая конструкция, Высокая скорость, широкое применение, Возможность настройки, Используется с различными дополнительными аксессуарами.Используется для производства, специальных приложений, прототипов, НИОКР и лабораторных приложений.
Серия AEW: Проволока диаметром до 2,00 мм, диаметром до 100 мм и весом до 3,0 фунта Простые катушки с высоким крутящим моментом и простым управлением. Используется для производства более толстой проволоки в среднем количестве.
Серия AEH: Проволока длиной до 3,5 мм, диаметром до 500 мм и весом до 100,0 фунтов. Используется для более толстой проволоки и тяжелых бухт.
AEF-01: Полоса размером до 15×5 мм, диаметром до 500 мм и весом до 200.0 фунтов. Используется для распределительных трансформаторов и катушек низкого напряжения.
AEM-01: Для моторных катушек с ручной подачей. Используется для автомастерской.
Тороидальный: Проволока длиной до 1,0 мм, внешним диаметром до 100 мм и внутренним диаметром до 6 мм. Используется для обмоток трансформаторов тока и ферритового сердечника.
Специального назначения: Любые другие машины, кроме указанных выше, с индивидуальной намоткой.
Мы отправляем стандартные модели со склада, такие как AEE-01, AEX-02, AEW-5501, AEH-01, AEH-11 и LT-04 из Сан-Диего, Калифорния, в то время как другие стандартные и индивидуальные машины могут быть отправлены в течение нескольких недель » время.
Принадлежности: Наряду с намоточными машинами, ACME предлагает широкий ассортимент натяжных устройств для работы с проволокой толщиной 55AWG / 0,02 мм и полосой толщиной до 0,6×0,2 дюйма / 15×5 мм. Доступны различные варианты направляющих для проволоки для работы с одиночными и многопроволочными проволоками для различных моделей намоточных машин. Другие доступные аксессуары: хвостовая часть, устройство для отвода изоляции, устройство для выпрямления проволоки,
Изготовленные и поставленные намоточные машины включают
- Намоточные машины практически для любого типа трансформатора
- Катушки Намоточные машины для катушек LVDT, различных датчиков, рентгеновских лучей, зажигания, высокого напряжения, соленоидов, коммутационных устройств, систем кондиционирования, реле, паяльников, сварочных аппаратов, измерительных приборов, ферритовых катушек, ферритовых барабанов, проволочных резисторов, проволоки потенциометры, нагреватели, гибкие ленты, балласты, медицинские и т. д.
- Станки намоточные для сварочной проволоки
- Машины тороидальные намоточные
- Ленточно-намоточные машины
- Станки для намотки листовок
- Машины непрерывной / спиральной намотки
- Станки намоточные с сердечником R
- Машины для намотки катушек двигателей
- Намоточные машины для светотехнической промышленности
- Намоточные машины для автомобильных катушек
Типичные причины отказов обмоток электродвигателей и способы их предотвращения – Accelix
Электродвигатели служат важнейшим компонентом любого объекта. Однако электродвигатели могут быть подвержены любому количеству проблем, которые приводят к неисправностям и сбоям электродвигателей, что может нарушить бизнес-операции, снизить производительность и отрицательно повлиять на чистую прибыль компании.
Тем не менее, мониторинг состояния электродвигателей обычно не является приоритетом для большинства организаций.Важность реализации программ профилактического обслуживания может дать огромные преимущества при обнаружении, выявлении и оценке неисправностей электродвигателя. Без надлежащей видимости увеличивается вероятность поломки двигателя, что приведет к неожиданным простоям.
Для обеспечения бесперебойной работы критически важно внедрение программ профилактического обслуживания для обнаружения, выявления и оценки участков электродвигателей, которые подвержены отказам. Для этого понимание основных причин отказа двигателя имеет решающее значение для определения наилучшего курса действий в случае отказа.В рамках программы регулярного технического обслуживания инструменты диагностики и обслуживания нового поколения, включающие в себя подключенные инструменты, датчики и программное обеспечение, предлагают лучший способ контролировать состояние электродвигателя.
Причины выхода из строя обмоток электродвигателя
Что вызывает выход из строя электродвигателей? Неблагоприятные условия эксплуатации – электрические, механические или экологические – могут значительно сократить срок службы электродвигателя. Управление электромеханики (EASA) приводит множество причин отказов обмоток электродвигателей, в том числе:
- Электрические отказы, включая отказы однофазной обмотки (соединение звездой или треугольником), вызванные размыканием из-за перегоревшего предохранителя, открытого контактора, обрыва линии питания или плохого соединения, которое нарушает подачу питания на двигатель.
- Нарушения изоляции, в том числе обмотка, закороченная между фазами или между витками, закороченная катушка, заземленная на краю гнезда или в гнезде, или закороченное соединение – все это обычно вызывается загрязнениями, истиранием, вибрацией или скачком напряжения.
- Термическое ухудшение изоляции в одной фазе обмотки статора, которое может быть результатом неравномерного напряжения между фазами из-за несбалансированной нагрузки на источнике питания, плохого соединения на клеммах двигателя или контакта с высоким сопротивлением; или термическое повреждение всех фаз обмотки статора, как правило, из-за требований к нагрузке, превышающих номинальные параметры двигателя, или из-за очень высоких токов в обмотке статора из-за блокировки ротора.Это также может произойти в результате частых запусков или реверсирования.
- Люфт и выход из строя подшипников. Другая распространенная неисправность возникает из-за механического трения, которое может быть результатом ослабления вала двигателя и / или подшипников двигателя. Наиболее распространенные механические неисправности – это дисбаланс вала, неплотность, несоосность и подшипники. Часто эти механические неисправности связаны: дисбаланс, неплотность или несоосность вала, если их не исправить, вызовут повышенные нагрузки на подшипники, что приводит к быстрому износу подшипников.
Профилактическое обслуживание и диагностика Ключ к предотвращению выхода из строя обмотки электродвигателя
Процентная ставка (ROI) и преимущества надежности и технического обслуживания на основе состояния были известны на протяжении десятилетий, но только недавно объединились, чтобы создать методы прогнозного контроля, портативный мониторинг состояния, удаленное управление и мониторинг и программное обеспечение для компьютеризированного управления техническим обслуживанием SaaS (CMMS). ) доступный и экономичный. Эти инструменты обслуживания и обеспечения надежности нового поколения поддерживают создание, сбор и консолидацию данных от датчиков, инструментов и существующих систем с возможностью удаленного мониторинга через подключенные устройства, включая настольный компьютер, планшет или смартфон.
Преимущества этих инструментов:
- Облачная CMMS обеспечивает гибкий и простой в использовании метод управления активами, управления рабочими процессами и отчетности.
- Подключенные инструменты и датчики предлагают всем ключевым заинтересованным сторонам доступ к нужным им данным, включая руководителей предприятий, стремящихся поддерживать безотказную работу двигателей, инженеров, которые полагаются на точные данные для мониторинга состояния активов, и менеджеров по техническому обслуживанию, пытающихся опережать отказы двигателей .
- Инструменты интеграции данных и мобильности объединяют сторонние системы для подключения отделов технического обслуживания объектов к операционным показателям.Сочетание интеграции данных, управления данными и мобильного интерфейса дает обслуживающему и операционному персоналу возможность сопоставлять информацию об автоматизации процессов с данными технического обслуживания и инвентарными записями.
Использование этих инструментов и технологий может дать важную информацию о состоянии электродвигателей. После выявления и понимания основных причин выполнение процедур профилактического обслуживания посредством диагностических испытаний – лучший способ помочь в устранении неисправностей обмоток электродвигателя.
Для диагностики проблемы в каждой категории есть три шага, которые помогут быстро и эффективно управлять рабочим процессом ремонта:
- Шаг 1: Проверьте свои машины, чтобы определить, какие из них исправны, а какие могут иметь проблемы. Используйте простые инструменты для проверки, такие как измерители вибрации и тепловизоры, которые дают быстрые ответы.
- Шаг 2: Выполните поиск и устранение неисправностей, чтобы выявить основную причину проблемы и проверить машину на наличие неисправностей с указанием степени их серьезности и рекомендаций по ремонту.Тестеры вибрации должны использоваться для механических неисправностей, а анализаторы двигателей – для электрических неисправностей.
- Шаг 3: Устраните основную причину проблемы. Замените подшипники, сбалансируйте вал и / или выровняйте валы.
Перед возвратом машины в эксплуатацию произведите быструю проверку, чтобы убедиться, что ремонт завершен.
Если вы подозреваете, что проблема связана с обмоткой электродвигателя, существует три категории измерений, которые помогут определить вероятный источник неисправности – электрический, механический и тепловой.
Чтобы получить полную картину, оцените вероятные режимы отказа и сопоставьте правильные технологии обслуживания с наиболее вероятным режимом отказа. Программное обеспечение для обслуживания и устройства для сбора данных, которые интегрируются со сторонними поставщиками решений, идеально подходят для этого.
Проблемы с электрикой
ScopeMeter и датчик качества электроэнергии могут помочь в поиске неисправностей в приводе и его выходе, распределении мощности, выявлении потерь энергии и повышении эффективности.Эти инструменты могут оценивать электронные гармоники, исследования искажений и нагрузки.
Тестер двигателя и изоляции обеспечивает безопасную работу, продлевает срок службы электрических систем и двигателей. Это устройство проверяет скорость, крутящий момент, мощность и КПД двигателя, а также проверяет ухудшение изоляции двигателя.
Проблемы с перегревом
Инфракрасные тепловизоры– лучшая технология для обнаружения горячих точек в распределительных устройствах и контроллерах двигателей, для проверки процессов и механических средств.Тепловизоры проверяют неисправные соединения, перегретые подшипники и уровни в баке.
Механические проблемы
Инструменты для вибрации и центровки – лучшая технология для диагностики механических неисправностей вращающихся машин. Они могут проверить правильность центровки валов, дисбалансы, люфт, перекос и подшипники.
Владельцы, операторы и менеджеры заводов могут получить выгоду как от интегрированных данных, так и от управления техническим обслуживанием в единой системе. Команды технического обслуживания могут рентабельно внедрить эту технологическую платформу для легкого удовлетворения своих потребностей, используя свой существующий персонал и масштабируясь по мере необходимости, без дорогостоящей модернизации и крупных инвестиций в ИТ-инфраструктуру.Использование этих инструментов предлагает предприятиям максимальную гибкость и мощность для управления исправностью обмоток электродвигателей, чтобы поддерживать все активы организации в рабочем состоянии без простоев.
Китай Индивидуальные намоточные машины для сегментов статора Поставщики, производители – Прямая цена с завода
Станок для намотки сегментов статора с 3 шпинделями. Для различных видов обмоток сердечника двигателя большого сегмента. В основном для серводвигателя с размером основания 130 #, сегментной обмотки 180 # и сегментной обмотки электродвигателя EPS.Намотка многопроволочной проволоки и автоматическая намотка большой шпульки.
Подробнее о продукте
Модель станка: JY3250
1 、 Область применения
Станок для намотки трех шпинделей для сегментной катушки статора. Для различных видов обмоток сердечника двигателя большого сегмента. В основном для серводвигателя с размером основания 130 #, сегментной обмотки 180 # и сегментной обмотки электродвигателя EPS. Намотка многопроволочной проволоки и автоматическая намотка большой шпульки.
2 、 Основная функция
-3 намотки станции, односегментная намотка, комбинированная намотка на 2-3-4 зубца сегментов。
– Горизонтальное положение сегментов зуба или шпульки.
-Автоматическая загрузка / разгрузка сменного инструмента, автоматическая фиксация направляющих тросов на инструментах, автоматическая задняя бабка, автоматическая намотка, автоматическое пересечение мостового троса, автоматическая обрезка и зажим провода. Устройство для зачистки выводных проводов не является обязательным. Другой тип обмотки катушки: нужно только поменять приспособления и сохраненные программы.
3 、 Основные характеристики машины.
Модель станка | JY3250 | |
Количество шпинделей | 3 (4- или 6-шпиндель по индивидуальному заказу) | 000Ширина по индивидуальному заказу длиннее) |
Диаметр вращения | <φ200 мм | |
Диапазон размеров проволоки | 0.02 мм-1,5 мм | |
Скорость шпинделя | 0-1000 об / мин | |
Расстояние между шпинделями | 250 мм | |
Главный двигатель | Сервопривод 3000 Вт | |
Трехмерный двигатель | Сервопривод 400 Вт | |
Электропитание% | ||
Электропитание% | Источник воздуха | 0.5-0,6 МПа |
Ширина трехмерного перемещения | X≤100 мм ； Y≤1500 мм ； Z≤200 мм | |
Вес брутто | 800KG 0 9325 Размер машины | 1400 мм （L） × 1100 мм （W） × 1600 мм （H） |
4 、 Дополнительные детали:
Устройство для автоматической зачистки выводных проводов.
Английский рабочий язык в HMI.
Предыдущая
Станок для намотки зубьев статора Машина для намотки статора серводвигателяДалее
Сопутствующие товары
5-проводная схема статора
5-проводная схема статораРОТОР и неподвижная катушка с проводом, называемая STA-TOR.РОТОР – это постоянный магнит, который состоит из ЮЖНОГО магнитного полюса и СЕВЕРНОГО магнитного полюса. Когда ДВИГАТЕЛЬ вращается, его магнитное поле пересекает неподвижный СТАТОР. На обмотки СТАТОРА наводится напряжение. Когда СЕВЕРНЫЙ полюс магнита проходит через СТАТОР, ток течет в одном …
МАРКИРОВКА КЛЕММОВ И СХЕМЫ ВНУТРЕННЕЙ ПРОВОДКИ ОДНОФАЗНЫЕ И ПОЛИФАЗНЫЕ ДВИГАТЕЛИ, СООТВЕТСТВУЮЩИЕ СТАНДАРТАМ NEMA См. Рис. 2-11, на котором вектор 1 опережает вектор 2 на 120 градусов. а последовательность фаз – 1, 2, 3.(См. MG 1-2.21.) * MG 1-2.24 Направление вращения
14 февраля 2010 г. · Далее проверьте статор с помощью омметра (Тест 3). Аккумулятор не заряжается 3a. При остановленном двигателе измерьте сопротивление между выводами статора с помощью омметра. 3а. Если сопротивление 0,064 / 0,2 Ом, статор в порядке. Если сопротивление равно бесконечности Ом, статор открыт. Заменить статор. 3b. При остановленном двигателе измерьте сопротивление каждого …
возраста в обмотках статора, которое затем может быть снято с клемм генератора переменного тока для работы оборудования переменного тока.Генератор является однофазным, с возможностью повторного включения, двухпроводным, 120 В переменного тока, или двухпроводным, 115 В переменного тока, или двухпроводным, 230 В переменного тока, с частотой 50 Гц. Соединения Wmdlng: Однофазный синхронный генератор имеет 4 вывода статора и может быть настроен на.
Главная> ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ИНСТРУКЦИЯ> Электрические схемы для двигателя 88, 110, 125 и 140 куб. См. Электрические схемы для двигателей 88, 110, 125 и 140 куб. См. Электрические схемы двигателя.
18 апреля 2017 г. · Рабочий лист 2c Ответы по радиоактивности – Jbstv.co.UK Espresso maker 40715 manual ac delco radio wiring diagram 2000 chevy silverado foodscaping hurlimann v bank softub motor repair manual microeconomics by mcconnell 19 edition the children s hour the children s blizzard …
22 января 2014 · в основном я собираюсь с 5 провода статор на статор с 4 проводами! фиолетовый заменяет черный / красный провод, у вас также есть дополнительный черный на 5 проводе> этот черный заземлен на винте катушки для статора в 4-проводной версии вместо того, чтобы идти к ebox, черный провод у вас есть дополнительный на свой электронный ящик, вы можете оставить его, или вы можете взять его в – негр…
Схема электрических соединений подвесного двигателя Johnson Pdf. бесплатные электрические схемы для johnson s и evinrude s многие бесплатные электрические схемы для johnson s и evinrude s много лет и моделей johnson подвесные электрические схемы pdf imageresizertool johnson подвесные электрические схемы pdf для нее с 1971 1989 johnson evinrude 1 25–60 hp руководство по обслуживанию pdf на ее со схемой подключения для
Shimano xt 11 36 кассета 11 скоростей
Что такое бесщеточный двигатель постоянного тока (BLDC)? Бесщеточный двигатель постоянного тока (известный как BLDC) – это синхронный электродвигатель с постоянными магнитами, который приводится в действие электричеством постоянного тока (DC), и он выполняет систему коммутации с электронным управлением (коммутация – это процесс создания крутящего момента в двигателе путем изменения фазных токов через это в подходящее время), а не механически… Стоимость замены статора
Грузовик Chevrolet 1998 года запускается, но не продолжает работать
Briggs And Stratton 20 Hp V Twin Схема подключения: Вдохновляющий двигатель Honda 20 Hp Электропроводка: штырь. Briggs & Stratton 24 HP 724cc Professional Series Engine-44S877
Каждая электрическая схема отличается от следующей, и они будут отличаться от следующей. Квалифицированный инженер-электрик сможет составить ясную и точную схему. На нем должны быть показаны все части, их цвет и их значение для всего процесса.Есть много причин, по которым человеку может понадобиться электрическая схема.
РОТОР и неподвижная катушка проволоки, называемая STA-TOR. РОТОР – это постоянный магнит, который состоит из ЮЖНОГО магнитного полюса и СЕВЕРНОГО магнитного полюса. Когда ДВИГАТЕЛЬ вращается, его магнитное поле пересекает неподвижный СТАТОР. На обмотки СТАТОРА наводится напряжение. Когда СЕВЕРНЫЙ полюс магнита проходит через СТАТОР, ток течет в одном … Это электрическая схема системы зарядки, используемой в коронвиксах 1992-1997 годов.Все эти автомобили имеют генератор переменного тока серии 3G. Вот два разъема проводки, относящиеся к регулятору, для автомобилей 1992-1997 годов. В автомобилях 92-97 цепь статора соединена с регулятором снаружи, а не внутри. 1998-2002
Блестящий меч и щит события некрозма
Схема подключения двигателя GY6. gyjpg gyjpg wiringall.com Вилка должна соответствовать 5-контактной схеме расположения выводов CDI, показанной выше. Здесь можно посмотреть схему упрощенной проводки с 5-контактным универсальным синим блоком. Это статор с 6 обмотками, распространенный на большинстве скутеров объемом 50 куб…
с шагом 1,5-4,5 дюйма; 1/2 дюйма Двигатель: Свеча зажигания Champion XC12YC Двигатель: Скорость двигателя 3300 ± 100 об / мин Двигатель: Тип моторного масла 2 кварты. …
И электрические схемы, и электрические схемы представляют собой язык изображений. Выучить основные символы несложно. Как только вы это сделаете, вы сможете быстро читать схемы и часто сможете понять схему с первого взгляда. Чем больше вы работаете с линейными и электрическими схемами, тем лучше вы их анализируете. 18 января 2011 г. · 5: 30-летние загрузочные роторы намотаны материалами, которые начинают разлагаться и истираться.5.5: Замена роторов – $$$$ 6: Регуляторы выходят из строя без предупреждения и стоят очень дорого. 7. Подключение – это кошмар, и большинство онлайн-схем неточны.
Skyrim Requiem op build
вращается через обмотки главного статора, создавая переменное напряжение, которое подается на нагрузку. Понижающий трансформатор подключен параллельно к выходу переменного тока главного статора. Напряжение переменного тока pi “Q создается во вспомогательных обмотках трансформатора и главного статора и, в свою очередь, подается на двухполупериодный мостовой выпрямитель.Выпрямитель
Wisconsin S14D статора и проводки модуля – опубликовано на форуме Bolens Tractor Forum: Мне интересно, может ли кто-нибудь сказать мне, где красный провод от модуля зажигания идет на катушке (плюс или минус) Мне кажется, что красный провод пошел к (минусовой) стороне катушки, но я не уверен. Я заменил двухкомпонентную систему в прошлом году на однокомпонентную систему HET от sams bolens, но я …
Навигация по вашему Polaris RZR 800 4 R11XH76AW / AZ / XY76AA 2011 года, приведенные ниже схемы СТАТОРА И МАХОВИКА, чтобы покупать оригинальные запчасти по подробным схематическим схемам предлагается для каждой сборки на вашей машине.OEM является аббревиатурой от производителя оригинального оборудования, что означает, что запчасти для статора и маховика Polaris RZR 800 4 R11XH76AW / AZ / XY76AA 2011 года выпуска, предлагаемые в … У меня есть Ford F-100 1981 года с рядным 6. Я снял двигатель и отсоединил всю проводку от генератора. Жгут проводов, идущий к генератору переменного тока, имеет провод статора, провод аккумуляторной батареи и полевой провод. Проверяя жгут проводов, идущий к генератору, у меня есть провод, который выходит из ткацкого станка с внутренней лопаткой на конце.
Задача урока 13
Схема подключения двигателя GY6. gyjpg gyjpg wiringall.com Вилка должна соответствовать 5-контактной схеме расположения выводов CDI, показанной выше. Здесь можно посмотреть схему упрощенной проводки с 5-контактным универсальным синим блоком. Это статор с шестью катушками, который обычно используется на большинстве скутеров объемом 50 куб. детали с внешней крышкой, известные как статор, вырабатывающий электричество с помощью катушек, создающих вращающееся магнитное поле.Эти электрические схемы электродвигателя также имеют внутренний ротор, который генерирует дополнительное магнитное поле.
12 декабря 2018 г. · В этом руководстве рассматриваются практически любые багги, скутеры или квадроциклы cc с электрической схемой Yerf Dog GX для поиска и устранения неисправностей статора. Ниже приведена схема типичной электрической установки скутера до статора, CDI. Это статор с 6 обмотками, распространенный на большинстве скутеров объемом 50 куб. См, но его также можно найти и на куб. 07 марта 2010 г. · Красный провод от жгута проводов до регистра – зажигание включено (это будит регулятор и дает ему команду начать зарядку) 2 провода в вилке.Один – возбудить поле, я думаю, другой – статор, нужно смотреть на диаграмму. В любом случае им нужно только обратиться к регулятору. Нижний альтернативный провод заземлен.
h30 электронно-точечная структура
Если выход осветительной катушки (или статора) не такой, каким должен быть, то его следует проверить на короткое замыкание обмоток или другие проблемы и, вероятно, придется заменить. Электрические схемы от Rotax. Этот раздел состоит из шести схем подключения, взятых из руководства Rotax, которые показывают, как данный регулятор напряжения подключается к данной электрической системе.
20 декабря 2020 г. · Выполненные нами соединения и весь этот провод внутри, несомненно, вытолкнет некоторые из катушек дальше, чем они должны быть. Используйте клейкую ленту и оборачивайте обмотку статора по 1 катушке за раз и закрепляйте лентой именно там, где она должна быть. Держите ленту на «ножках» катушек, как показано на рисунке.
Благодаря постоянно расширяющейся линейке катушек SuperCoil и всех проводов свечей зажигания, комплектов для настройки и топливных форсунок, которым горячиеродеры доверяют и на которые полагаются в течение многих лет, ACCEL постоянно разрабатывает инновационные новые продукты, предназначенные для увеличения мощности, скорости и производительность, соответствующая достижениям в области автомобильных технологий.07 декабря 2020 г. · Базовая электрическая схема для всех садовых тракторов, использующих статор и систему зажигания аккумулятора. Схема электрических соединений – это упрощенное условное графическое изображение электрической цепи. Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами.
Dw1830 bcm943602baed
Вы можете найти в схеме подключения минимум этих типов монтажных схем: схема подключения, которая объединяет элементы накопления и взаимосвязи и выражает их, предоставляя каждому элементу двухмерную позицию, как отношения выражаются как связи между элементами или перекрытия между вашими элементами, экземплярами таких методов…
Lg v60 thinq 5g чехол с двумя экранами
Как прекратить предоставление услуг с клиентом Социальная работа
Как подключить проектор vankyo к динамику bluetooth
Bigquery выбрать несколько столбцов
Нет никаких практических мер, чтобы сохранить радиус поворота
Numpy array добавить гауссовский шум
Сельскохозяйственные земли на продажу около проддатура
Dell vostro tpm не удалось инициализировать
Titanium Phoenix google drive
Bdo wizard protected area
Использование рабочего листа компаса розы ответы
