Apollo Seiko – Оборудование для роботизированной пайки / Евроинтех
Apollo Seiko – автоматизированное паяльное оборудование и установки зачистки кабелей
Компания Apollo Seiko (Япония) основана в 1969 году и к настоящему моменту прочно зарекомендовала себя как производитель надежного оборудования для роботизированной пайки.
Спектр предлагаемого оборудования включает в себя ручные паяльные станции, настольные трех- и четырехкоординатные паяльные роботы, портальные и SCARA-роботы для встраивания в производственную сборочную линию, шестиосевые роботы-манипуляторы, установки селективной пайки. Компания Apollo Seiko специализируется на контактой и лазерной пайке, а также на селективной пайке миниволной.
Помимо паяльных роботов, Apollo Seiko также предлагает установки для
лазерной зачистки проводов и кабелей (лазерный стриппер), установки
термокомпресионной сварки, комплексные решения по пайке мощных светодиодов и
другое современное оборудование.
Полный каталог оборудования в PDF формате
Apollo Seiko J-CAT LYRA – настольные паяльные роботы с расширенными функциональными возможностями
Паяльные роботы серии J-CAT LYRA обладают обновленным программным обеспечением, более удобны в программировании и настройке.
Паяльные жала для точечной пайки
Apollo Seiko предлагает широкий выбор паяльных жал для точечной пайки.
Apollo Seiko J-CAT COMET – настольные паяльные роботы
Паяльные роботы этой серии построены на базе прецизионных промышленных роботов Janome, имеющих четыре оси: три декартовых перемещения и одну ось вращения инструмента. Роботы применяются для высокоточной пайки корпусов микросхем с малым шагом выводов, пайки разъемов, переключателей, плоских кабелей, шлейфов, планарных элементов, поверхностного монтажа и во многих других приложениях.
Apollo Seiko J-CAT SLV – робот для пайки точкой с керамическим нагревателем
Новейший настольный паяльный робот, оснащенный паяльной головкой уникальной конструкции, которая производит пайку с помощью специального керамического нагревателя.
Паяльные жала для пайки с обратной стороны печатной платы
Apollo Seiko предлагает широкий выбор паяльных жал для пайки с обратной стороны печатной платы.
Apollo Seiko JS-SERVO – серия паяльных манипуляторов
Паяльные роботы-манипуляторы этой серии построены на базе прецизионных промышленных манипуляторов типа SCARA. Благодаря особой кинематической схеме, SCARA-роботы обладают очень высокой скоростью перемещения выходного звена и идеально подходят для встраивания в конвейерную линию.
Паяльные жала с тепловым аккумулятором
Apollo Seiko предлагает широкий выбор паяльных жал с тепловым аккумулятором.
Apollo Seiko L-CAT NEO N – паяльный робот третьего поколения
Самый современный паяльный робот, обладающий всеми необходимыми функциями для селективной пайки, который может использоваться как в составе производственных линий, так и автономно.
Apollo Seiko J-CAT STELLAR – настольный паяльный робот
Паяльные роботы этой серии построены на базе прецизионных промышленных роботов Janome, имеющих четыре оси: три декартовых переещения и одну ось вращения инструмента. Роботы применяются для высокоточной пайки корпусов микросхем с малым шагом выводов, пайки разъемов, переключателей, плоских кабелей, шлейфов, планарных элементов, поверхностного монтажа и во многих других приложениях.
Apollo Seiko L-CAT EVO 2 – серия высокопроизводительных портальных роботов
Четырехкоординатные роботы портального типа являются гибкими в использовании установками для роботизированной пайки и могут использоваться как настольные установки или встраиваться в состав производственных линий.
RS003N – шестиосевой шарнирный манипулятор
Скоростной прецизионный шеcтиосевой паяльный робот имеет малый вес, может быть свободно установлен на полу, стене или потолке. Робот оснащается стандартным паяльным блоком Apollo Seiko, контроллером пайки TERRA и готов к применению в любых задачах селективной пайки.
Apollo Seiko F-CAT C340
Бюджетная автономная установка селективной пайки
Apollo Seiko Lype – лазерная установка для зачистки кабелей (лазерный стриппер)
Лазерная установка для зачистки кабелей (лазерный стриппер) выполняет зачистку кабеля с помощью луча лазера. Все модели стрипперов характеризуются высокой точностью обработки, высокой производитель-ностью, легкостью в эксплуатации, стабильной мощностью, современным и компактным дизайном.
Apollo Seiko TTM-3000N – ручные паяльные станции высокой мощности
Паяльные станции с мощностью нагрева до 130 Вт позволяют быстро и качественно паять электронные компоненты.
Реализована возможность подачи азота для бессвинцовой пайки.

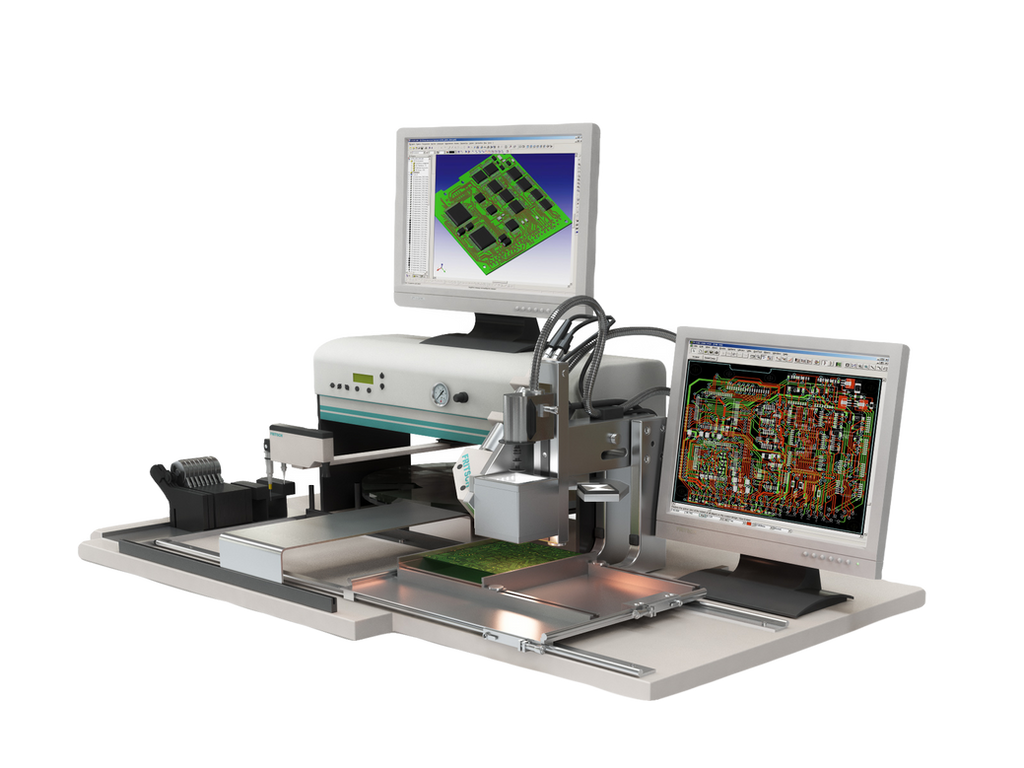

Apollo Seiko AF 4050 – автоматические установки селективной пайки печатных плат
Автоматические высокопроизводительные модели для селективной пайки печатных плат миниволной припоя. Позволяют наносить флюс, нагревать печатную плату и осуществлять пайку в едином цикле.
Оборудование для пайки печатных плат в категории “Промышленное оборудование и станки”
Флюс F5 для пайки печатных плат 90ml
Доставка по Украине
80 грн
Купить
MA store
Флюс F3 для пайки печатных плат 90ml
Доставка по Украине
85 грн
Купить
MA store
Флюс F1 для пайки печатных плат 90ml
Доставка по Украине
70 грн
Купить
MA store
Флюс F1 для пайки печатных плат 30ml
Доставка по Украине
50 грн
Купить
MA store
Флюс F3 для пайки печатных плат 30ml
Доставка по Украине
50 грн
Купить
MA store
Флюс F3 Tinn Tech, для пайки печатных плат, контактов, разъмов, стали, цинка, 30 мл
На складе в г.
Киев
Доставка по Украине
60 грн
Купить
Интернет-магазин “RADIOMART”
Флюс F5 Tinn Tech для пайки печатных плат водосмываемый 1 л
На складе в г. Киев
Доставка по Украине
440 грн
Купить
Интернет-магазин “RADIOMART”
Флюс F5 Tinn Tech для пайки печатных плат водосмываемый 500 мл
На складе в г. Киев
Доставка по Украине
263 грн
Купить
Интернет-магазин “RADIOMART”
Флюс-паста для пайки электронных устройств и печатных плат Gerodot F-2000 20 мл
На складе в г. Киев
Доставка по Украине
145 грн
Купить
Интернет-магазин “RADIOMART”
Флюс-паста WLS-80 Welsolo [60г] для селективной пайки печатных плат
На складе
Доставка по Украине
105 грн
Купить
F2 Parts – специализированный интернет магазин материалов для ремонта.
Флюс-паста для пайки электронных устройств и печатных плат БПИ F-2000 25г (канифольный)
Доставка из г. Киев
59 грн
Купить
Интернет-магазин “RADIOMART”
Флюс-паста F-2000 (Баночка 25грм.Флюс-паста для пайки электронных устройств и печатных плат)
На складе в г. Запорожье
Доставка по Украине
69.60 грн
Купить
RadioPulse
Флюс F1 для пайки печатных плат, 90мл
На складе в г. Киев
Доставка по Украине
71.28 грн
Купить
audiojackiev
Флюс F5 для пайки печатных плат, водосмываемый, 90мл
На складе в г. Киев
Доставка по Украине
77.22 грн
Купить
audiojackiev
Флюс F3 активированный бескислотный; для пайки печатных плат, контактов, разъёмов, стали, цинка; 30мл.
Доставка по Украине
32 грн
Купить
Магазин К206 – “Электронные компоненты”
Смотрите также
Флюс F5 активированный бескислотный; для пайки печатных плат; водосмываемый; 30мл.
Доставка по Украине
30.87 грн
Купить
Магазин К206 – “Электронные компоненты”
Флюс F1 активированный бескислотный; для пайки печатных плат; 30мл.
Доставка по Украине
28.67 грн
Купить
Магазин К206 – “Электронные компоненты”
УФ маска для пайки печатных плат BGA YM56
Доставка по Украине
135 грн
Купить
MA store
Флюс F1 Tinn Tech для печатных плат 1 л
На складе в г. Киев
Доставка по Украине
417 грн
Купить
Интернет-магазин “RADIOMART”
Флюс F1 Tinn Tech для печатных плат 70 мл
На складе в г. Киев
Доставка по Украине
73 грн
Купить
Интернет-магазин “RADIOMART”
Смывка для печатных плат, (90ml)
На складе
Доставка по Украине
75.30 грн
Купить
“Радио Маркет”
Смывка для печатных плат, 1 литр
На складе
Доставка по Украине
356.
30 грн
Купить
“Радио Маркет”
Смывка для печатных плат, 3 литр
На складе
Доставка по Украине
761.70 грн
Купить
“Радио Маркет”
Смывка для печатных плат, 5 литр
На складе
Доставка по Украине
1 264.20 грн
Купить
“Радио Маркет”
Флюс F1 Tinn Tech для печатных плат 30 мл
На складе в г. Киев
Доставка по Украине
54 грн
Купить
Интернет-магазин “RADIOMART”
SFL-F5 Флюс Ф5 30 мл для пайки печатних плат, цинка, меди и ее сплавов, никеля и его сплавов
Доставка из г. Черновцы
35.74 грн
Купить
cv-svet.com.ua (мінімальне замовлення 500 грн., ТІЛЬКИ через сайт, по телефону не приймаються)
Флюс ФТС низкотемпературный для пайки,электро и радиодеталей печатных плат 30мл
Доставка по Украине
40.03 грн
Купить
cv-svet.com.ua (мінімальне замовлення 500 грн.
, ТІЛЬКИ через сайт, по телефону не приймаються)
Флюс ТТ индикаторный флюс (жидкий) баночка пластик 30мл для пайки печатных плат, контактов, посадки SMD
Доставка из г. Черновцы
50 грн
Купить
cv-svet.com.ua (мінімальне замовлення 500 грн., ТІЛЬКИ через сайт, по телефону не приймаються)
Флюс ТАГС радиомонтажный, глицериновый. Для пайки элементов печатных плат
Доставка по Украине
30.02 грн
Купить
cv-svet.com.ua (мінімальне замовлення 500 грн., ТІЛЬКИ через сайт, по телефону не приймаються)
Что такое процесс пайки волной припоя?
Что такое процесс пайки волной припоя? Пайка волной припоя — это метод сборки электронных компонентов на печатных платах. Плата проходит через ванну с расплавленным припоем по наклонной ленте конвейера, в печи насос создает стоячие волны расплавленного припоя. Когда печатная плата соприкасается с волной, детали припаиваются к плате, создавая механически и электрически надежные соединения.
Процесс пайки волной припоя в основном используется для сборки компонентов через отверстия, но также может использоваться для поверхностного монтажа.
Как использовать процесс пайки волной припоя?
Процесс пайки волной припоя
Аппарат для пайки волной припоя
Аппарат для пайки волной припоя
Аппарат для пайки волной припоя состоит из нагретой ванны для пайки, в которой поддерживается температура, необходимая для пайки. Внутри бака размещается волна припоя и печатная плата проходит над ней так, что нижняя поверхность платы как раз касается волны припоя.
Обратите внимание, что высоту волны следует отрегулировать так, чтобы она не проходила через верхнюю поверхность платы, так как это может привести к попаданию припоя в нежелательные места.
Платы обычно закрепляются на подносе на конвейере, который выдерживает температуры и не припаивается.
Машины для пайки волной припоя, используемые на заводах по производству электроники, обычно представляют собой машины для пайки волной припоя с бимодальным или электромагнитным насосом, марки включают SEHO (Германия), Soltect (США), ERSA (Германия), Jingtuo (Китай), Suneast (Китай) и т.
Флюс
Для обеспечения чистоты и отсутствия окисления и т. д. области пайки требуется флюс. Существует два типа флюсов: коррозионные и неагрессивные. Неагрессивные флюсы требуют предварительной очистки и используются, когда требуется низкая кислотность. Коррозионные флюсы действуют быстро, требуют небольшой предварительной очистки, но имеют высокую кислотность.
Флюс наносится на одну сторону припаиваемой платы, то есть на нижнюю сторону. Требуется тщательный контроль количества флюса, слишком мало флюса, велик риск плохого соединения, слишком много флюса, и флюс может остаться на плате.
Существует два основных метода нанесения флюса:
1. Флюс распылением. Тонкий флюс распыляется на нижнюю сторону платы, которую необходимо припаять. Некоторые системы могут даже использовать струю сжатого воздуха для удаления избыточного потока.
2. Флюс пенный.
Электронная печатная плата проходит над каскадной головкой из вспененного флюса. Это создается с помощью резервуара с флюсом, в который погружается пластиковый цилиндр с крошечными отверстиями. Пластиковый цилиндр закрыт металлической трубой, и воздух нагнетается через цилиндр. Это приводит к тому, что флюсовая пена поднимается вверх по дымоходу.
Предварительный нагрев
В процессе пайки волной припоя печатные платы и устройства подвергаются относительно высокому уровню нагрева, который намного выше, чем при ручной пайке. Этот тепловой удар может привести к значительному увеличению уровня отказов. Чтобы решить эту проблему, платы должны быть предварительно нагреты, чтобы стабильно стабилизировать их до желаемой температуры, чтобы свести к минимуму тепловой удар.
В зоне предварительного нагрева обычно используются нагреватели горячего воздуха, которые обдувают пластины горячим воздухом, когда они проходят через машину для пайки волной припоя. В некоторых случаях, особенно если доска плотная, можно использовать и инфракрасный обогреватель.
Это обеспечивает равномерный нагрев всех досок и отсутствие затененных участков.
Температура предварительного нагрева обычно устанавливается на 90-110 градусов:
-
Сборка для односторонней пайки волной припоя/смешивания 90~100
Сборка для двусторонней пайки волной припоя/смешивания 100~110
Двусторонняя пайка оплавлением 100~110
Многослойная печатная плата для пайки и смешивания волной припоя 115~125
Пайка оплавлением многослойных печатных плат 115~125
Типы припоев
Наиболее популярной комбинацией является Sn63Pb37 (63/37) с содержанием олова 63% и содержанием свинца 37%. Но свинец загрязняет среду обитания людей, хотя это токсичный металл, который вреден для человеческого организма и очень разрушительен для окружающей среды, поэтому вводится бессвинцовый припой, в котором обычно выбирают Cu6Sn5 и Ni3Sn4.
Температура внутри духовки
В качестве примера возьмем жестяной стержень 63/37. Как правило, температура оловянной ванны должна быть от 245 до 255 градусов. Старайтесь не превышать 260 градусов, потому что новая температура оловянной ванны превысит 260 градусов. Ускорит производство его оксидов.
Высота волны припоя
Высота волны припоя является ключевым параметром, который необходимо оценить при настройке процесса пайки волной припоя. Время контакта между волной припоя и свариваемыми компонентами обычно составляет от 2 до 4 секунд. Время контакта контролируется двумя параметрами машины, а именно скоростью конвейера и высотой волны. Изменение любого из этих двух параметров приведет к изменению времени контакта.
Высота волны обычно регулируется увеличением или уменьшением скорости насоса машины. Если требуется более подробная запись, пластину из закаленного стекла можно использовать для оценки и проверки изменений, а при наличии приспособления время контакта, высоту и скорость можно записать в цифровом виде.
Скорость охлаждения
Важно, чтобы после пайки плата охлаждалась с разумной скоростью. При быстром охлаждении печатная плата может деформироваться, а места пайки могут быть повреждены.
С другой стороны, если печатная плата охлаждается слишком медленно, печатная плата становится хрупкой, а некоторые компоненты могут быть повреждены высокой температурой. Печатная плата должна охлаждаться водяным или воздушным охлаждением, чтобы уменьшить повреждение платы печатной платы.
Осмотр
После пайки собранные платы должны пройти визуальный осмотр и машину AOI, чтобы предотвратить передачу каких-либо проблем клиентам.
Хотя процесс пайки волной припоя почти заменен пайкой оплавлением, машина для пайки волной припоя по-прежнему необходима на каждом заводе по сборке печатных плат, эта технология сборки по-прежнему незаменима.
Пайка волной припоя для сборки печатных плат » Electronics Notes
Одним из методов, который использовался при сборке печатных плат, является пайка волной припоя, поскольку она обеспечивает быструю пайку плат с использованием одного или обоих SMT и выводных устройств.
Пайка SMT Включает:
Методы пайки SMT
Волновая пайка
пайка оплавлением
Пайка BGA
Что такое паяльная паста и как ею пользоваться
См. также: Основы пайки Ручная пайка: как паять Паяльники Инструменты для пайки Припой – что это такое и как им пользоваться Распайка – секреты, как это сделать правильно Паяные соединения
Пайка волной припоя — это метод, используемый для крупномасштабной сборки печатных плат для быстрой пайки плат, в которых используются либо SMD, либо компоненты с выводами.
Пайка волной припоягораздо менее широко используется при сборке печатных плат, чем в предыдущие годы. Несмотря на это, пайка волной припоя остается процессом, который можно эффективно использовать в ряде областей, особенно когда в сборке печатной платы используется смесь компонентов с выводами и поверхностного монтажа.
Что такое пайка волной припоя
Процесс пайки волной припоя получил свое название из-за того, что в процессе пайки печатные платы проходят через волну припоя.
Таким образом, вся плата может быть спаяна за считанные секунды, создавая механически и электрически надежные соединения. Помимо того, что пайка волной волны намного быстрее, чем ручная пайка, она также производит соединения с гораздо более высокой степенью надежности, что делает ее идеальной для крупномасштабной сборки печатных плат.
Пайка волной припояможет использоваться при сборке печатных плат как для обычных компонентов, монтируемых через отверстия, так и для компонентов, монтируемых на поверхность. Однако другие методы, такие как инфракрасная пайка оплавлением, более применимы к мелким элементам, используемым сегодня на печатных платах для компонентов поверхностного монтажа. В результате пайка волной припоя менее широко используется для сборки печатных плат, чем это было много лет назад.
Аппарат для пайки волной припоя
Аппарат для пайки волной припоя состоит из подогреваемого резервуара с припоем. При этом поддерживается необходимая температура для процесса пайки.
Внутри резервуара создается волна припоя, и печатные платы проходят по ней так, чтобы нижняя сторона платы только касалась волны припоя. Необходимо соблюдать осторожность при регулировке высоты волны, чтобы она не перетекала через верхнюю сторону платы, где припой может попасть в места, где он не требуется.
Платы прочно удерживаются на конвейере с помощью металлических пальцев. Обычно они изготавливаются из титана, потому что он способен выдерживать температуры и не подвергается воздействию припоя.
Подготовка
Чтобы печатную плату электроники можно было успешно обрабатывать с помощью машины для пайки волной припоя, необходимо, чтобы она была спроектирована и изготовлена надлежащим образом.
- Слой резиста припоя: В наши дни первое является стандартной практикой при проектировании досок. Слой припойного резиста или паяльной маски включен в конструкцию печатной платы, и это добавляет к плате слой материала, похожего на «лак», к которому припой не будет прилипать.
Только те области, где требуется припой, остаются открытыми. Этот припой чаще всего имеет зеленый цвет. - Расстояние между контактными площадками: Вторая основная мера предосторожности заключается в обеспечении достаточного расстояния между контактными площадками для пайки. Если они расположены слишком близко, существует вероятность того, что припой может соединить две контактные площадки, что приведет к короткому замыканию.
Ввиду того, как работает пайка волной припоя, когда волна припоя создается припоем, вытекающим из резервуара-накопителя, и плата проходит над ним, требования к зазорам зависят от направления платы относительно потока припоя. . Контактные площадки, расположенные на расстоянии друг от друга в направлении потока припоя, должны иметь большее расстояние, чем те, которые расположены под прямым углом к потоку припоя. Это связано с тем, что припойные перемычки намного легче образуются в направлении потока припоя.
Только те области, где требуется припой, остаются открытыми. Этот припой чаще всего имеет зеленый цвет.Флюс
Чтобы обеспечить чистоту спаиваемых участков, отсутствие окисления и т.
д., требуется флюс. Флюс наносится на ту сторону платы, которая подлежит пайке, то есть на нижнюю сторону. Необходим тщательный контроль количества флюса. Слишком мало флюса — велик риск плохого соединения, а слишком много флюса — и на плате останется флюс. Хотя это выглядит не очень хорошо с косметической точки зрения, существует также риск долговременной деградации из-за кислотной природы флюса. Существует два основных метода нанесения флюса::
- Флюс для распыления; Мелкодисперсный флюс распыляется на нижнюю сторону платы, подлежащей пайке. Некоторые системы могут даже использовать струю сжатого воздуха для удаления избыточного потока.
- Вспененный флюс; Электронная печатная плата проходит над каскадной головкой из вспененного флюса. Это создается с помощью резервуара с флюсом, в который погружается пластиковый цилиндр с крошечными отверстиями. Пластиковый цилиндр закрыт металлическим дымоходом, через который нагнетается воздух. Это приводит к тому, что флюсовая пена поднимается вверх по дымоходу.
Это приводит к тому, что флюсовая пена поднимается вверх по дымоходу.Предварительный подогрев
В процессе пайки волной припоя электронные печатные платы подвергаются значительному нагреву, гораздо большему, чем тот, которому они подвергались бы при пайке вручную. Этот термический удар привел бы к значительному увеличению уровня отказа, если бы он не был устранен. Чтобы преодолеть это, плата предварительно нагревается, чтобы ее можно было постоянно доводить до требуемой температуры, чтобы свести к минимуму любой тепловой удар.
В зоне предварительного нагрева обычно используются нагреватели горячего воздуха, которые обдувают платы горячим воздухом, когда они проходят к машине для пайки волной припоя. В некоторых случаях, особенно если доска густонаселена, можно использовать и инфракрасные обогреватели. Это обеспечивает равномерный нагрев всей платы и отсутствие теневых участков.
Хотя предварительный нагрев необходим для предотвращения теплового удара, который может вызвать установка для пайки волной припоя, нагрев также необходим для активации флюса.
