Станок для регулировки велосипедного колеса: Инструменты для велосипеда тип станок для сборки и правки колёс купить в интернет – магазине vamvelosiped.ru

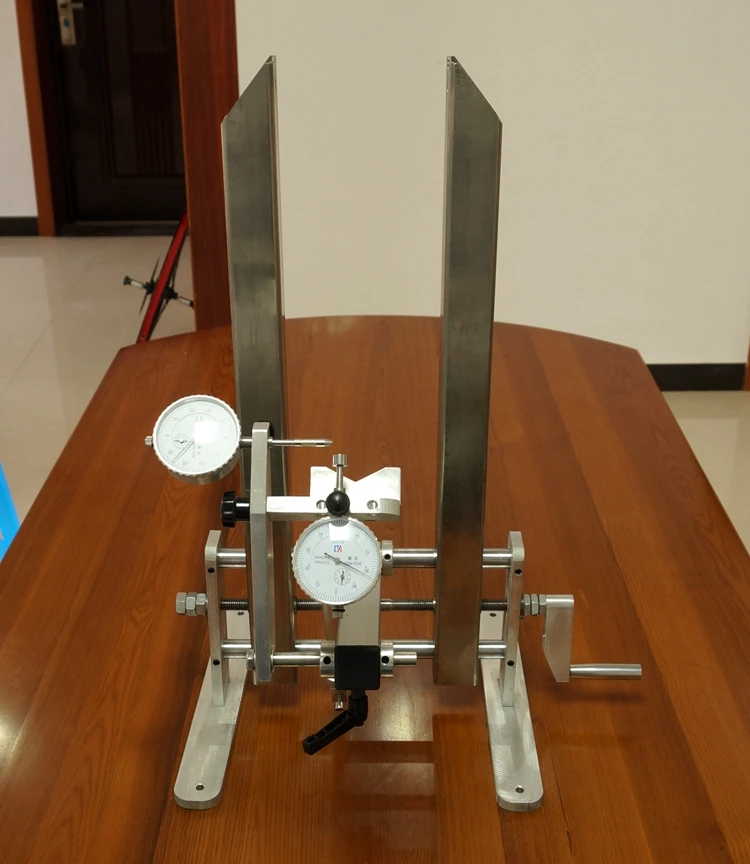

Во-первых, нам нужно удерживать колесо во время вращения. Мы рекомендуем использовать стенд для правки. Стойки для правки помогают изолировать проблемы с правкой и позволяют упростить и ускорить работу при правке.

Если у вас нет подставки для регулировки, вы можете использовать велосипед для удержания колеса. Велосипед должен быть расположен так, чтобы колесо могло свободно вращаться. Поставьте велосипед на ремонтный стенд или переверните его вверх дном.

2. Способ отслеживания отклонений

Нам нужен стационарный индикатор, который поможет найти боковые и радиальные отклонения. Правильная стойка имеет встроенные индикаторные пальцы, которые можно регулировать внутри и снаружи или вверх и вниз от обода, чтобы легко определить эти отклонения.

Если вы занимаетесь регулировкой велосипеда, вы можете сделать индикатор, прикрепив что-нибудь к раме, например, стяжку. Их можно перемещать внутрь и наружу или вверх и вниз, чтобы показать отклонения при вращении колеса в раме. Положите по одному с каждой стороны обода. В зависимости от того, как настроен ваш велосипед, вам может понадобиться проявить творческий подход к размещению индикатора.

3. Способ регулировки натяжения

Мы увеличиваем или уменьшаем натяжение, поворачивая ниппель или гайку системы спиц. Это делается с помощью ключа для спиц — дополнительную информацию см. в разделе Выбор ключа для спиц.

Это дает хорошую возможность указать на распространенную путаницу: глядя с внешней стороны обода, вы поворачиваете ниппель по часовой стрелке, чтобы затянуть, и против часовой стрелки, чтобы ослабить. Однако, работая на стенде для правки или на велосипеде, кажется, что вы затягиваете, поворачивая против часовой стрелки, поскольку мы воспринимаем ниппель как перевернутый.

Ниппель спицы, вид снизу обода

Ниппель спицы, вид сверху на обод

Прочие соображения

Снятие шины

Если вы только начинаете осваивать правку колеса, может оказаться полезным снять шину с обода. Когда шина снята, боковые отклонения, которые вы ищете на ободе, будут легче увидеть.

Шина часто может скрывать индикаторы от прямого взгляда…

…удаление может упростить процесс.

Смазка

Рекомендуется иметь под рукой немного легкой смазки, а также тряпку для очистки. Если кажется, что ниппели трудно поворачиваются или они скрипят, капните каплю смазки на то место, где спица выходит из ниппеля и там, где ниппель выходит из обода.

Лопастные спицы

Лопастные или плоские спицы могут перекручиваться при повороте ниппеля, что может повредить спицы и нарушить их аэродинамические свойства. Чтобы предотвратить это, удерживайте спицу на месте во время регулировки натяжения с помощью держателя спицы, такого как BSH-4. Плоскогубцы можно использовать в зажмите , но вы рискуете повредить спицу.

Внутренние ниппели

Если вы не видите ниппелей на ободе или ступице, вероятно, колесо имеет внутренние ниппели. Внутренние ниппели расположены под полосой обода, внутри обода, и для их доступа требуется специальный инструмент. Они также обсуждаются в статье о выборе ключа для спиц.

Крупный план внутреннего ниппеля внутри обода

Ключ для спиц SW-15, используемый на колесе с внутренним ниппелем

2

Боковой трюк

Сам процесс тренаса не очень сложный:

1. Расположение Отклонение
2. Изолят . СПОС. отклонение

Установите колесо на стенд для правки (или раму велосипеда). Отрегулируйте индикаторы так, чтобы они находились рядом с внешним краем обода, но не касались его.

Найдите отклонение

Вращайте колесо и медленно перемещайте индикатор к ободу, наблюдая, где обод приближается к индикатору. Медленно продолжайте приближать индикатор, пока не увидите, что он слегка касается вращающегося обода. Замедлите обод и остановите его там, где обод касается индикатора. Эта область контакта представляет собой наиболее сильное боковое отклонение на этой стороне обода.

На данный момент не имеет значения, отклонение обода влево или вправо. На самом деле мы будем намеренно находить и исправлять отклонения с обеих сторон. Это поможет сохранить текущую центровку колеса.

Изолировать отклонение

Теперь мы определим, где сделать первую коррекцию натяжения спиц. Если кажется, что индикатор касается длинной области, найдите спицу, ближайшую к центру отклонения. Как правило, предпочтительнее затягивать спицы, а не ослаблять их — спицы могут со временем ослабнуть, если они слишком ослаблены, но сами по себе они не натянутся. Имея это в виду, выберите спицу, выходящую из фланца на противоположной стороне индикатора.

Чтобы сымитировать эффект затягивания комплекта спиц, сожмите их и следите за положением обода на индикаторе. Это даст вам представление о том, как будет двигаться обод при увеличении натяжения этих спиц.

Исправьте отклонение

Затяните ниппель выбранной спицы. Количество поворотов будет варьироваться, но 1/4 оборота (90 градусов) за раз является хорошей общей рекомендацией. Если это относительно большое боковое отклонение, может потребоваться до 1/2 оборота (180 градусов). Если отклонение кажется незначительным, начните с меньшего поворота – может быть, 1/8 (45 градусов). Важно просто внести поправку и посмотреть, что получится.

Подвигайте колесиком вперед и назад по участку, чтобы убедиться, что регулировка прошла успешно. Вращайте колесо и перемещайте индикатор очень маленькими шагами, пока не найдете следующее наибольшее отклонение на этой стороне, и повторите процесс поиска спицы для регулировки и исправления.

После того, как вы сделали три исправления на одной стороне, переключитесь на противоположный индикатор. Для стендов для правки, таких как Park Tool TS-2.3, вы можете вытащить один индикатор с помощью небольшого шестигранного ключа.

Повторите процесс поиска и исправления трех самых больших отклонений с каждой стороны. По мере того, как колесо становится все более и более верным в поперечном направлении, вы можете вносить меньшие поправки.

3

Знать, когда двигаться дальше

По мере того, как вы работаете, колесо становится все более и более верным. Но насколько правда достаточно верна? Ответ на этот вопрос весьма субъективен и зависит от нескольких факторов, в том числе:

• Как ездили на колесе и как ухаживали за ним в прошлом
• Тип велосипеда, рама, тормоза и т. д., с которым будет использоваться колесо
• То, что нужно механику или гонщику!

Как правило, старайтесь, чтобы боковое отклонение не превышало 0,5 миллиметра. 0,5 мм – это около 5 листов обычной бумаги для печати. Используйте его в качестве щупа, чтобы визуализировать, как выглядит 0,5 мм.

Прокрутите колесо и отрегулируйте индикатор так, чтобы он едва касался обода. В точке контакта расстояние между ободом и индикатором равно нулю. Найдите наибольшее боковое отклонение и сравните его с вашим бумажным щупом. При необходимости внесите дополнительные корректировки и повторите процесс поиска наибольшего отклонения.

4

Радиальная правка

После того, как ваше колесо станет достаточно поперечным, его также следует проверить на радиальную правильность. Радиальная правка может быть сложной задачей, особенно для новичка. При исправлении радиальных ошибок вы можете непреднамеренно создать поперечные ошибки. Ожидайте движения вперед и назад между радиальными и боковыми коррекциями.

Давайте определим два основных радиальных отклонения, которые мы хотим исправить:

Когда колесо вращается, возникает радиальное отклонение, когда часть обода, кажется, движется внутрь или к ступице. Мы называем эту область нижняя точка . Они могут быть как короткими, как две спицы, так и длиннее, охватывая 6 или более спиц.

Другой тип радиального отклонения называется выступом , когда часть обода отходит от ступицы. Так же, как низкие точки, эти высокие точки могут охватывать короткую или длинную часть колеса.

Колесо, конечно, может быть как низким, так и высоким. Поскольку обод в некоторой степени гибкий, мы склонны исправлять как высокие, так и низкие точки, чтобы усреднить обод для получения адекватной округлости.

При радиальной правке не имеет значения, обращаете ли вы внимание на левый или правый край боковой стенки обода. На самом деле, для начинающих мы рекомендуем использовать по одному индикатору за раз, как и при поперечном выравнивании.

Мы будем следовать той же методике, что и при поперечной правке:

1. Найдите отклонение
2. Изолируйте спицы, ответственные за отклонение0016

Вращайте колесо и отрегулируйте индикатор так, чтобы он находился ниже внешнего края обода, но не касался обода. Посмотрите на зазор между индикатором и ободом, чтобы понять радиальные отклонения. Медленно перемещайте индикатор к ободу, наблюдая, где ободок приближается к индикатору.

Найдите отклонение

Начните с нахождения высокой точки – медленно перемещайте рычаг суппорта вверх, пока не увидите или не услышите, как он слегка касается вращающегося обода. Отодвиньте индикатор, если это необходимо, пока не убедитесь, что он слегка потерся в самой высокой точке.

Изолируйте отклонение

Изолируйте это высокое место, медленно перемещая обод вперед и назад через эту область, чтобы увидеть, где оно начинается и заканчивается.

Исправьте отклонение

Исправьте это радиальное отклонение, переместив этот участок обода в сторону ступицы. Для этого мы натянем четное количество спиц с обоих фланцев. Это связано с тем, что спицы не только тянут обод слева направо, но и тянут обод к ступице 9. 0003

Способ смоделировать и визуализировать действие затяжки — одновременно сжать левую и правую спицы.

А пока поверните каждую из спиц, связанных с высокой точкой, на пол-оборота. Прокрутите колесо, чтобы убедиться, что высшая точка уменьшилась и обод больше не трет.

Теперь повторите процесс: найдите, изолируйте и исправьте.

При исправлении радиальных отклонений равномерно затягивайте спицы парами по две, чтобы избежать боковых отклонений. Однако неизбежно, что вы создадите около новых боковых отклонений. После каждых 3 или 4 радиальных поправок проверяйте, что боковая истина по-прежнему приемлема, и при необходимости корректируйте.

Как правило, радиальную правку лучше начинать с обработки высоких точек. После их уменьшения низкие точки могут выглядеть не такими низкими. Как только вы убедитесь, что сделали все возможное, чтобы уменьшить высокие точки, переместите индикатор так, чтобы он находился чуть ниже обода, но не касался его.

Поверните обод и найдите области, где зазор между ободом и индикатором самый большой.

Переместите обод вперед и назад в этой зоне и изолируйте спицы, которые должны быть отрегулированы, чтобы исправить это отклонение, точно так же, как вы делали это для высоких точек. На этот раз, однако, ослабляет комплекты спиц вместо того, чтобы затягивать их.

Подвигайте обод вперед и назад через нижнюю часть, чтобы увидеть, уменьшилось ли радиальное отклонение. Может потребоваться несколько попыток, чтобы увидеть прогресс. Продолжайте процесс локации, изоляции и исправления и снова проверяйте боковые ошибки после каждых нескольких радиальных поправок.

5

Знать, когда остановиться

«Насколько правильно радиально правильно» столь же субъективно, как и латеральное выравнивание, и зависит от нескольких дополнительных факторов. Самое главное: на колесе будет шина, а шины не часто изготавливаются с такими жесткими допусками.

Как правило, приемлемым измерением является радиальное отклонение в 1 миллиметр или менее. 1 мм соответствует примерно 10 листам обычной бумаги для печати. Используйте это как щуп, чтобы помочь вам визуализировать, как выглядит 1 мм.

Прокрутите колесо и отрегулируйте индикатор так, чтобы он едва касался обода. В точке контакта расстояние между ободом и индикатором равно нулю. Найдите наибольшее боковое отклонение и сравните его с вашим бумажным щупом. При необходимости внесите дополнительные корректировки и повторите процесс поиска наибольшего отклонения.

6

Снятие напряжения

После регулировки нескольких ниппелей спиц часто требуется «снятие напряжения» с колеса. Разгрузка колеса позволяет раскрутить спицы, намотанные в результате поворота ниппеля. Есть несколько разных способов сделать это, но самый безопасный — просто установить его на велосипед и взять с собой на прогулку. Ожидайте услышать звон и хлопки при первых нескольких нажатиях педали. Это обычное дело и не вызывает беспокойства.

7

Ограничения – Повреждение колеса

Не каждое колесо можно сделать достаточно верным. Иногда повреждение компонентов колеса может помешать его надежной сборке:

Повреждение обода

Обода могут быть повреждены в результате ударов, таких как удар о камень, выбоину или бордюр. Удары сбоку обода при падении или столкновении также могут привести к повреждению. В некоторых случаях возможен ремонт колеса с регулировкой натяжения спиц. Начните с проверки относительного натяжения в поврежденной области. Например, если колесо на одном участке отклоняется вправо, проверьте натяжение левой и правой спиц в этом месте.

Регулировка натяжения спиц на колесе с сильно погнутым ободом вряд ли поможет, разве что поможет доставить гонщика домой. В приведенном выше примере, если колесо отклоняется вправо на одном участке, но спицы с правой стороны кажутся относительно ослабленными, а спицы с левой стороны колеса кажутся натянутыми, металл обода погнут. Обычно, чтобы исправить это колебание, необходимо подтянуть левые спицы, но проверка показала, что левая сторона уже затянута. Вариант ослабления правых боковых спиц не очень эффективен, потому что правые боковые спицы в этой секции уже ослаблены. Это указывает на то, что обод был деформирован до такой степени, что натяжение спицы может его восстановить.

Если колесо не подлежит ремонту путем регулировки натяжения спиц, значит, обод погнут и его необходимо заменить. Если старая ступица в хорошем состоянии, можно заменить обод и надеть новые спицы и новый обод на старую ступицу. Этот процесс лучше доверить профессиональным механикам.

Корродированные ниппели

Смазка резьбы ниппелей должна выполняться регулярно, потому что коррозия и ржавчина на этих резьбах сделают колесо недействующим. Даже если кажется, что колесо не нуждается в правке, регулярно смазывайте резьбу, а затем очищайте обода от избыточной смазки. Избыток смазки на ободе может повлиять на тормозные поверхности.

Повреждение спицы

Может случиться, что спица погнута или деформирована. Как правило, это просто косметический недостаток. Когда спицы изготавливаются, они начинаются с проволоки из нержавеющей стали на огромных катушках. Отрезается кусок проволоки, и на одном конце штампуется головка. Другой конец прокатывается в фильере, чтобы сформировать резьбу. Затем конец с головой сгибают на 90 градусов. Вот и все, это просто застывший изгиб. Этот изгиб является самым сильным изгибом, который может увидеть спица. Таким образом, если ваша спица повредится во время аварии, вряд ли это будет такой серьезный изгиб, как исходный заводской изгиб. Продолжайте кататься на колесе, и однажды согнутая спица может сломаться, но скорее всего сломается в самом слабом месте, то ли заводской изгиб, то ли резьба.

Можно просто заменить одну сломанную спицу и восстановить колесо. Однако, если колесо начинает постоянно ломать спицы, его следует восстановить или заменить. Хорошее правило: 3 сломанных спицы = 1 новое колесо .

В этой статье

1Предварительная информация и настройка

Наверх

Основы правки колес – The Bicycle Planet

Велосипедные колеса прошли долгий путь со времен деревянных спиц и металлических шин в начале 1800-х годов, когда впервые появились двухколесные транспортные средства. Нынешние обручи, созданные для суровых условий трейлраннинга или острых ощущений от катания по асфальту, настолько легкие, что крутить педали практически без усилий, и такие прочные, что служат годами. Более того, в случае стандартных моделей с проволочными спицами, которые можно найти на большинстве современных велосипедов, сегодняшние колеса гораздо проще починить, если что-то пойдет не так. Вот о чем эта статья.

Понимание основ ремонта колес позволит вам обеспечить плавность, эффективность и эффективную остановку вашей установки.

Оставьте Superwheels нам
Сегодня доступно большое разнообразие колес, и некоторые из них легче починить, чем другие. Здесь мы предлагаем основные инструкции по правке колес, применимые ко всем колесам с проволочными спицами. Если у вас есть высокотехнологичная гоночная колесная пара с очень небольшим количеством спиц и/или скрытых ниппелей, мы рекомендуем отнести ее в мастерскую для ремонта или, по крайней мере, обратиться за консультацией. Эти колеса специально созданы производителем и обычно требуют уникальных инструментов и методов (например, у некоторых есть заблокированные ниппели). Вы можете принести больше вреда, чем пользы, если попробуете работать с этими типами колес.

Инструменты для правки
Ключ для спиц — единственный инструмент, необходимый для правки (термин для правки колеса). Это небольшой ключ, который захватывает ниппели спиц и позволяет затягивать или ослаблять спицы для выравнивания колеса (, фото ). Подробнее об этом через минуту. Ниппели и гаечные ключи бывают разных размеров, поэтому обязательно приобретите гаечный ключ, который подходит для ваших колес. Приезжайте или принесите колесо, и мы подберем для вас подходящий инструмент.

Для ремонта колес наши профессиональные механики используют устройство, называемое стендом для правки (см. верхнее фото), которое поддерживает колесо и облегчает обнаружение дефектов. Вы можете отлично справиться с этой задачей, оставив колесо на месте и используя велосипед в качестве подставки. Просто подвесьте байк так, чтобы воблер находился примерно на уровне груди. И обязательно установите хороший фонарь рядом с велосипедом, чтобы вы могли видеть, что делаете.

Типичные проблемы с колесами
При нормальном использовании колеса остаются в правильном положении, потому что спицы равномерно натянуты, чтобы удерживать обод на одной линии. Однако при движении по неровной дороге/тропе, кочкам и прыжкам спицы могут ослабнуть, и когда это произойдет, колеса могут раскачиваться из стороны в сторону. Это называется «деформация», например, «мое колесо деформировано», и вы сможете исправить это, следуя нашим инструкциям и немного потренировавшись.

Важно понимать, что гнуть колеса тоже можно. Обычно это результат серьезного удара в результате удара о яму или аварии. Если вы получили такое повреждение, выправить колесо, вероятно, не получится, потому что оно стало конструктивно ненадежным (обод искривлен). Серьезные повреждения колеса можно распознать по вмятинам и/или выпуклостям на ободе, а также по значительным дефектам округлости и/или поперечного схождения. В большинстве случаев этот тип повреждения требует замены обода или колеса. Так что вы должны принести свое колесо к нам для оценки.

Ориентирование
Когда ваш велосипед подвешен и колесо, нуждающееся в помощи, хорошо видно, внимательно посмотрите, как спицы выходят из втулки. Обратите внимание, что с правой и левой стороны ступицы есть спицы. Обычно вы можете заметить, что спицы также смещены влево и вправо на ободе (фото ; показан только обод , чтобы вы могли видеть смещение). Ключом к правке является регулировка спиц на правильной стороне колеса.

Обратите внимание, что спицы имеют гайкообразные приспособления на ободе, называемые ниппелями. Если смотреть сверху, ниппели поворачиваются по часовой стрелке с помощью ключа для спиц, чтобы усилить натяжение спиц, и против часовой стрелки, чтобы ослабить его. Чтобы правильно повернуть соску, всегда поворачивайте колесо, чтобы сначала поднять соску вверх.

Кроме того, при тренировке лучше всего поворачивать ниппели не более чем на ½ оборота за раз, проверять свои успехи, чтобы видеть, как у вас дела, и повторять при необходимости.

Обнаружение биения
Обычно самый простой способ найти проблемный участок (ослабленную спицу) — это прокрутить колесо и наблюдать за биением, наблюдая за зазором между ободом и одной из тормозных колодок. Когда вы видите, что колесо качается в одну сторону, вы определили проблемное место. (Вы также можете приложить большой палец к тормозной колодке, пока колесо вращается, чтобы почувствовать раскачивание.)

Когда вы найдете плохое место, остановите колесо и покачивайте спицы в этой области, чтобы найти те, которые значительно слабее, чем их соседи. Вы, вероятно, обнаружите, что если колесо повернуто вправо, одна или две спицы с левой стороны будут ощущаться слабее. Противоположное будет верно для колебаний влево.

Вы также можете обнаружить колебания/проблемы, начав со штока клапана и обходя колесо, покачивая пальцами каждую спицу на предмет ослабления. На хорошем колесе спицы будут чувствоваться равномерно натянутыми (обратите внимание, что на задних колесах по своей конструкции левые спицы не так натянуты, как правые; важно то, что спицы с каждой стороны равномерно натянуты по сравнению друг с другом). ).

Правка
Правка колеса заключается в том, чтобы просто повернуть правые ниппели на нужную величину, чтобы затянуть ослабленные спицы, пока они не станут такими же тугими, как другие спицы на этой стороне колеса. Простой способ отслеживать спицы, которые вы натягиваете, — это наклеить на них кусок ленты. Таким образом, вы не потеряете их из виду, когда будете вращать колесо, чтобы проверить, как оно улучшается.

Не забывайте поворачивать спицы небольшими шагами и вращать колесо, чтобы проверить свой прогресс. После нескольких корректировок вы обнаружите, что колесо снова красивое и верное. Наиболее распространенными ошибками являются поворот сосков в неправильном направлении или поворот не того соска. Поэтому не забудьте дважды проверить, что спица, которую вы регулируете, находится на правильной стороне колеса, и что вы всегда подносите ее ниппель к верхней части колеса и поворачиваете по часовой стрелке.

Настройка по высоте звука
Если вы склонны к музыке, вы можете предпочесть другую технику настройки, включающую в себя перетягивание спиц пальцем и прослушивание производимого ими шума.
