Заточка дисковых пил своими руками: углы, способы, видео, фото

Дисковые пилы используются повсеместно в строительстве. Многие работы требуют проведения изменения размеров используемых строительных материалов, создания надрезов и многое другое. Циркулярная пила позволяет быстро провести разрезание самых различных материалов, при этом скорость резания очень большая, а качество сделанного среза наилучшее. Постоянное использование рассматриваемого оборудования определяет то, что режущий инструмент начинает затупляться, это оказывает значительное влияние на эффективность проводимых работ и их качество. Именно поэтому многие задумываются о том, как выполняется заточка дисковых пил своими руками. Ведь умение качественно выполнять подобную работу позволит существенно сэкономить.

Заточка дисковой пилы

Необходимые инструменты

Своими руками диски для циркулярной плиты можно заточить только при наличии специальных инструментов. Также есть станок, который позволяет автоматизировать процесс, сделать его более эффективным.

Для проведения работы по заточке диска своими руками можно использовать нижеприведенные инструменты:

  1. монтажные тиски;
  2. напильник;
  3. брусок из дерева.

Также можно использовать заточной станок для дисковых пил, для которого не нужны вышеприведенные инструменты.

Когда нужно проводить работу по восстановлению дисковых пил?

Довольно важным вопросом можно назвать определение того, когда должна быть проведена заточка дисковых пил. Сильный износ может привести к отсутствию возможности проведения подобной работы. Можно выделить три четких сигнала, которые определяют необходимость проведения заточки диска циркулярной пилы:

  1. Появление дыма, нагревание защитного кожуха. Приспособление, как правило, имеет специальный защитный кожух, который может нагреваться, если диск затупился. Также следует отметить, что в особых случаях происходит появление дыма вследствие сильного нагрева зоны резания.
  2. Также при механической подаче, когда нажим регулируется своими руками, следует придавать большое усилие для получения необходимого результата.
  3. При обработке древесины или другого материала в зоне резания появляются следы нагара и соответствующий запах.

В вышеприведенных ситуациях рекомендуется проводить заточку диска циркулярной пилы.

Принципы и углы заточки дисковых пил

Пила имеет четыре главных угла заточки дисковой пилы по рабочей части. Рассматриваемые углы, как и сама форма зуба, можно назвать основными эксплуатационными характеристиками. Каждый зуб можно охарактеризовать следующим образом:

  1. передний и задний угол;
  2. углы среза передней и задней поверхности.

Значения вышеуказанных параметров зависят от назначения распиливающего приспособления, типа материала заготовки.

Поверхности зуба дисковой пилы

По вышеуказанным параметрам можно выделить несколько пил:

  1. для выполнения продольной резки. В данном случае передний угол должен иметь показатель от 15° до 25°.
  2. при выполнении поперечной резки рассматриваемый показатель должен быть от 5° до 10°.
  3. универсальный вариант рекомендуется затачивать под углом 15°.

Тип обрабатываемого материала также определяет то, какие показатели должен иметь зуб. Как правило, чем тверже материал, тем он более труднообрабатываемый. Именно поэтому рекомендуется в меньшей степени заострять режущие зубья.

При длительном использовании пилы из твердосплавного материала значительный износ происходит на самой верхней режущей кромке. При рассмотрении плоскости зуба стоит отметить, что больший износ касается передней поверхности.

Типы зубьев дисковых пил

Выполнение заточки дисковых пил в домашних условиях

Наточить пилу можно своими руками без использования специального точильного станка, который имеет большую стоимость и используется по предназначению достаточно редко по причине использования твердосплавного материала при создании режущей кромки. Однако просто держать круг в руках нельзя, так как нужно добиваться определенных параметров среза для обеспечения необходимого показателя эффективности работы.

Для фиксации зубчатого круга в строго заданном положении используется обыкновенная плоская подставка. Она имеет нижеприведенные особенности:

  1. Поверхность плоской подставки должна совпадать с уровнем оси заточного диска.
  2. Зубчатый круг располагаем на подставке так, чтобы плоскость затачивания находилась перпендикулярно к полотну пилы.
  3. Рассматриваемое приспособление для зубьев, расположенных под определенным углом, оснащают поворотным шарниром.

Рассматриваемое приспособление позволяет проводить фиксацию обрабатываемого элемента по отношению к используемому абразивному материалу. При помощи цветного маркера проводится нанесение разметочных линий, которые позволяют выбрать правильный угол. Также необходимы тиски, в которых крепится созданное приспособление для фиксации.

Заточка при помощи станка

Если есть возможность приобрести специальный станок, то рассматриваемый процесс можно провести с максимальным показателем эффективности. Подобное приспособление имеет компактные размеры, его можно использовать в домашних условиях.

Особое внимание уделяется выбору абразивного круга. В этом случае отметим нижеприведенные нюансы:

  1. Твердосплавный диск сложно заточить.
  2. При выборе следует обращать внимание на круги из эльбора, с алмазной крошкой или с зеленого карбида кремния.

Процесс заточки при использовании профессионального оборудования очень прост. Крепление диска происходит при помощи специального фиксатора. Он создан с расчетом конструктивных особенностей круга. Особое внимание уделим тому, что при применении специальных станков очень просто провести заточку дисковых пил с выдерживанием необходимых показателей. При этом погрешность минимальна. Это связано с тем, что конструкция имеет специальный измеритель показателя угла. Для того чтобы не ошибиться на момент проведения работы с тем, какие зубья были уже подверглись обработке, следует при помощи маркера пометить начальную точку.

Самодельный станок для заточки дисковых пил: виды, особенности использования

Процедура заточки пил

Также дисковые пилы могут отличаться друг от друга размерами зубьев. На основании этого признака можно выделить следующие формы зубьев.

Прямые зубья

Чаще всего его можно встретить на пилах, которые используются для быстрого продольного пиления, где не уделяется особое внимание качеству распила

Скошенные зубья

Именно такие зубья и чаще всего представлены на дисковых пилах. Располагаясь на пиле, эти зубья могут отличаться друг от друга по типу заточки, которая может быть правой и левой. Работа такими дисковыми пилами исключает образование сколов, риск возникновения которых особенно высок на краях распиливаемого покрытия.

Конические зубья

Пилы, которые оснащены резцами подобного типа, могут помимо выполнения своей основной задачи применяться и для нарезания нижнего слоя доски, в результате чего удается предотвратить скол на верхнем слое.

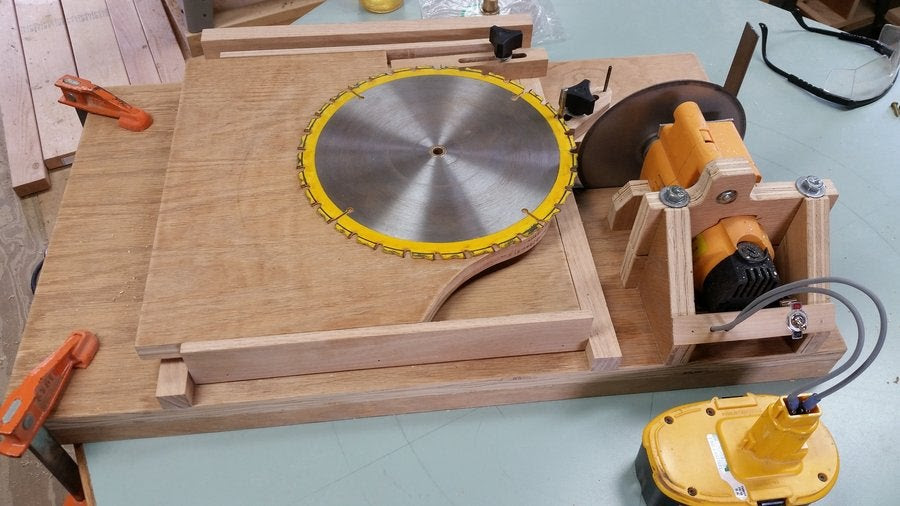

Изготовление стационарного станка своими руками

К примеру, в приведенном ниже видеоролике обращает на себя внимание оригинальное исполнение возвратной пружины и размещение шарнира непосредственно на горизонтальной части станины. В этой конструкции не очень удобное перемещение цепи, а запуск двигателя «с руки» не выдерживает критики

Данный станок является типичным примером заточного устройства, полностью собранного из подручных материалов.

Автор следующего видеоролика никак его не комментирует, но на форуме пишет, что это третий вариант его самодельного станка (первые два оказались неудачными) и что собран он полностью из металлолома (водопроводные трубы и уголок). Двигатель он использует мощностью 500 ватт с частотой вращения 2700 об/мин.

В следующем видеоролике представлен самый «фабричный» вариант самодельного станка для заточки пильных цепей. Здесь все регулируется, как в заводских изделиях, шина для цепи расположена очень удобно, да и сама конструкция выглядит вполне профессионально — даже ручки оснащены большими круглыми набалдашниками.

Основным недостатком всех этих вполне функциональных самодельных устройств является полное или частичное несоблюдение их авторами правил техники безопасности. Главным образом это относится к отсутствию защитного кожуха с наружной стороны заточного диска. А ведь это не армированный круг для болгарки, а довольно хрупкое изделие из оксида корунда на керамических связующих.

На всех станках такого типа сама заточка занимает всего несколько секунд. А больше всего времени тратится на передвижение цепи вручную на следующий зуб.

Как заточить дисковую пилу своими руками

Заточить пилу в домашних условиях можно совершенно самостоятельно. Для этих целей нет необходимости посещать мастерскую для использования специализированного точильного станка или приобретать его. Он довольно дорогостоящий, а для заточки используется в редких случаях, если вы конечно не планируете использовать его в крупных производственных целях.

Но удерживать пильные диски в руках в процессе заточки зубьев шлифовальным кругом — не самое лучшее решение. Циркулярные диск — это не сверло, она гораздо габаритней. Никакая твердость рук и отменный глазомер не позволит, сделать заточку так, чтобы режущие элементы были достаточно острыми и пригодными для эффективного использования. Для этого нужно предусмотреть самое простое фиксирующее приспособление.

Положение ее поверхности должно соответствовать уровню осей на заднем диске. Размещение зубчатого круга осуществляет на подставке так, чтобы затачиваемая плоскость зуба была перпендикулярна к полотнам пильного диска. Чтобы заточить скошенные зубья по передним и задним поверхностям нужно предусмотреть подвижные шарниры в данном приспособлении.

Но в таких случаях довольно сложно выдерживать одинаковые величины переднего и заднего угла заточки инструмента. Для устранения данной проблемы, необходимо выполнить жесткую фиксацию центра пилы согласно нужного положения по отношению к точильному кругу. Выполняется это при помощи пазов для оправки, которая монтируется на подставку с размещением на ней затачиваемых пил, либо посредством установки на подставку специального упора, который закрепит пильный диск согласно требуемого угла к абразивному камню.

Если придерживаться всех требований, которые предъявляются к затачиванию твердосплавной циркулярной пилы, то этот инструмент будет работать максимально эффективно на протяжении длительного периода времени.

Виды станков для заточки дисковых пил

  • предельный диаметр диска пилы;
  • ориентацию рабочих органов;
  • конструкцию механизмов позиционирования диска пилы и абразивного круга;
  • показатели по диапазону и точности заточных углов.

Самыми распространенными являются станки, предназначенные для пил диаметром 400÷600 мм, с горизонтальной ориентацией суппорта и устройства крепления диска пилы. Оборудование, на котором затачивают пилы больших диаметров, имеет вертикальную ориентацию, причем привод со шлифовальным кругом располагается в верхней части, и его движение во время работы происходит сверху вниз.

В заточных станках для дисковых пил используется несколько наиболее распространенных компоновок, в основу которых положена подвижность или статичность рабочих органов и механизмов в процессе выполнения процесса заточки. Базовыми являются три основных типа, хотя встречаются и их разновидности и различные комбинации:

  1. Привод с абразивным диском неподвижен. Подача выполняется путем перемещения суппорта с пилой.
  2. Устройство фиксации пилы неподвижно. Рабочим органом является перемещаемая головка с приводом и заточным кругом.
  3. Подвижны как суппорт с закрепленной на нем пилой, так и узел с абразивным диском.

Во всех трех случаях наклон зуба пилы относительно торца абразива может быть реализован как на подвижном, так и на неподвижном функциональном узле. Точность позиционирования и угла наклона зависит от конкретной модели станка. По нормативу для дисковой пилы Ø400 мм отклонение линейных размеров заточенного зуба должно быть в пределах 0.2÷0.15 мм, а углов его режущих кромок — не более полутора-двух градусов.

Заточка без станка

Наточить пилу можно дома без помощи станка. Но не стоит при этом держать ее вручную, проводя заточку на шлифовальном круге. Для правильности работы усилия рук будет недостаточно, и глазомер не сможет выверить нужный угол. Для упрощения задачи можно воспользоваться каким-либо устройством фиксации, для такой цели пригодится обычная плоская поставка. Ось заточного диска при этом должна совпадать с поверхностью подставки. А круг, в свою очередь, должен размещаться перпендикулярно пиле. При необходимости сделать углы конструкцию делают подвижной с помощью шарниров. Но тут возникает трудность в соблюдении одинаковой величины угла передней и задней заточки. Избежать этого поможет жесткая фиксация пильного круга в отношении абразивного диска. Это можно сделать при помощи оправочного паза или крепления упоров в подставке, которые позволят закрепить угол.

Самодельный станок для заточки пил

При изготовлении самодельного станка для заточки пил никаках особых материалов не применял, обычный сортовой прокат: уголок, кадратная труба и пр. По началу не было даже токарника и маятник делал наугад, но все по порядку.
Станочек позволяет с достаточной (по сравнению с напильником) точность заточить пильную цепь по всем углам.
Привожу картинку вариантов положения заточного диска относительно зуба цепи.

В качестве привода диска использована УШМ, диск от оригинальной заточки OREGON на керамической связке. Обороты УШМ конечно великоваты, необходим ЛАТР или что-либо другое, но это второй вопрос и к теме не относится.

УШМ крепится в что-то вроде П-образном седле (еще раз извиняюсь за корявую терминологию), которое в свою очередь опирается ушками на ось маятника. Маятник имеет некоторые степени свободы. Таким образом имеем движение заточного диска относительно затачиваемого предмета (зуба пилы) вверх-вниз (по верликали), наклон вправо-влево — установка переднего угла 60-90 град.  (если смотреть спереди), и если смотреть сверху: по и против часовой стрелки на некоторый угол — установка угла заточки 0-35 град.

Цепь устанавливается в направляющую, в момент заточки зажимается эксцентриковым зажимом.

Слева (если смотреть спереди) имеется регулируемый упор для точной установки положения зуба.

Маятник имеет ограничители хода, т.о. устанавливаем глубину заточки.

Направляющая для цепи имеет возможность перенастройки, относительно от вертикальной линии проходящей через центр заточного диска (и это считаю одним из недостатков).

Ну, и выявленные недостатки.
— малая жесткость маятника;
— если использовать круг другого диаметра — потребуется перенастройка направлющей цепи, это в принципе предусмотрено;
— если перенастраивать направляющую, придется повозиться с ее перпендикулярной установкой к маятнику, его предварительно по шкале надо установит в ноль, несложно, но лишний геморой. Сейчас бы усложнил конструкцию и вместо подвижной направляющей сделал бы подвижное крепление УШМ.

P.S

Сам понимаю, что обороты великоваты, потому в описании писал, что надо ставить либо ЛАТР, либо что-то еще. У меня ЛАТР, ставлю 90-120 В, обороты и вибрация УШМ значительно снижаются, так и точу. Заточной диск по паспорту, что-то типа 6000 оборотов. К сожалению померить обороты УШМ нечем.

В принципе вместо спец.заточного диска, можно использовать обычный отрезной, тогда проблем с оборотами нет. Но используя отрезной диск, видимо будем иметь какие-то проблемы.

Действительно в продаваемых станках, не знаю как в промышленных, не используют «асинхронный мотор, ременную передачу и шпиндель…», видимо куда технологичнее посадить диск непосредственно на вал двигателя. Вообще прежде чем его делать, долго-долго собирал информацию, варианты крепления диска, цепи, варианты заточки. В моих условиях на тот момент (это был март 2010 года) представленное на Ваш суд решение выглядело вполне приемлемым. Сейчас конечно сделал бы по другому, все-таки появился опыт работы со станком, выявились косяки конструкции. Почему-то, не нашел ничего подобного самодельного, только пром.образцы, делаю вывод, что либо тема не актуальна, либо просто не хотят делится.

Что до универсальности, была и такая задумка, но все как-то нет нужды, а делать ради приспособы, нет времени. Станочек свою функцию выполняет, с него пока достаточно.

Различия в зубьях пластин

Зуб твердых сплавов имеет основные четыре плоскости для работы: переднюю, заднюю и боковые (вспомогательные). Когда плоскости пересекаются между собой, образуются режущие кромки: главная и пара вспомогательных.

Форма зубьев бывает следующей:

— Прямая. Применение такой формы будет оправдано, когда требуется продольный распил быстрый по времени и не обязательный по качеству.

— Косая или скошенная. Угол наклона задней формы при этом может быть правым или левым, они чередуются между собой. Такая конфигурация больше всего распространена. Различные по размеру заточки служат для работы с разными материалами в любых направлениях.

— Трапециевидная. У этого зуба медленнее затупляются кромки, чем у скошенного. Чередуют его с прямым. При этом черновой распил происходил более длинным трапециевидным, а чистовой — коротким прямым.

— Коническая. Такая форма зубьев выполняет черновой распил нижнего края досок, при этом верхний уберегается от сколов. В основном передняя грань такого элемента плоская. Но если сделать ее вогнутой, то возможно применять данный аппарат для поперечного распила в чистовом варианте.

Особенности использования станка

Чтобы осуществить заточку, хозяину не нужны специальные навыки

Требуется только соблюдать осторожность и правила поведения у станка:

  • Следует регулярно проводить чистку поверхности точильного круга от загрязнений и следить за его состоянием.
  • Пильный диск во время работы должен располагаться правильно.
  • При выполнении процедуры надо следить за нагревом обрабатываемого материала.
  • Если на кромке пильного диска присутствует равномерный заусенец, то заточку необходимо считать выполненной.
  • После обработки лезвий точилом, их нужно тщательно отшлифовать.

Любая дисковая пила при регулярном использовании теряет свои первичные характеристики. Восстановить режущую способность поможет заточка зубьев пильного круга. Чтобы сделать ее качественно и быстро, необходимо соорудить специальный станок. Он имеет простую конструкцию, но отличается высокой эффективностью.

Заточка при помощи станка

Если есть возможность приобрести специальный станок, то рассматриваемый процесс можно провести с максимальным показателем эффективности. Подобное приспособление имеет компактные размеры, его можно использовать в домашних условиях.

Особое внимание уделяется выбору абразивного круга. В этом случае отметим нижеприведенные нюансы:

Твердосплавный диск сложно заточить.
При выборе следует обращать внимание на круги из эльбора, с алмазной крошкой или с зеленого карбида кремния.

Процесс заточки при использовании профессионального оборудования очень прост. Крепление диска происходит при помощи специального фиксатора. Он создан с расчетом конструктивных особенностей круга

Особое внимание уделим тому, что при применении специальных станков очень просто провести заточку дисковых пил с выдерживанием необходимых показателей. При этом погрешность минимальна

Это связано с тем, что конструкция имеет специальный измеритель показателя угла. Для того чтобы не ошибиться на момент проведения работы с тем, какие зубья были уже подверглись обработке, следует при помощи маркера пометить начальную точку.

Как понять, что пора точить дисковую пилу

Заточку дисковой пилы следует осуществлять только при возникновении в этом соответствующей необходимости. Распознать наступление такого момента можно по двум четким признакам. В особенности, проведение срочного затачивания дисковой пилы по дереву необходимо:

  1. При регулярном возникновении сильного нагрева на предохранительном кожухе пилы в области электродвигателя. В некоторых случаях при таком повышении температурных показателей под кожухом выделяется дым.
  2. При сильном надавливании на инструмент для получения хорошего распила в процессе обработки материала.
  3. Если появляются темные отметины, следы нагара на древесине и характерный запах горелого дерева. Это возникает в следствие того, что зубцы пил затуплены.

Самодельный станок для заточки пил

Справиться с задачей заточки дисковых пил может каждый человек, для чего ему не нужно обладать специальными навыками. Не станет серьезной помехой и отсутствие специального оборудования, поскольку при желании можно сделать такой станок своими руками. Первое, о чем следует знать при изготовлении такого оборудования — из каких элементов он будет состоять:

  • Двигатель, выступающий в качестве места для размещения круга.
  • Суппорт, где впоследствии будет закреплено дисковое полотно.
  • Механизм, обеспечивающий наклон под требуемым углом.
  • Ограничительные винты. С их помощью можно создать условия для перемещения заготовки вдоль оси круга, чтобы обеспечить требуемый угол затачивания.

Создаваемый своими руками заточный станок должен иметь такое устройство, которое бы позволило зафиксировать пилу в требуемом положении по отношению к наждачному кругу. За счет этого можно с высокой точностью выдержать необходимые углы заточки зуба. Это можно осуществить при помощи подставки, которую придется установить на раму станка в той же плоскости, что и заточный круг.

Когда на подставке будет размещен пильный диск, его зуб своей плоскостью образует с пильным полотном прямой угол. В некоторых случаях допускается изготовление этой подставки в подвижном варианте. С этой задачей можно достаточно легко справиться: для установки одной стороны поверхности используют шарнир, а другую часть необходимо изготовить таким образом, чтобы она была жестко зафиксирована краями, используя для этой цели болты. Создав заточный станок в подобном варианте, у пользователя появится возможность располагать дисковые пилы под любым углом и выполнять заточку в любой плоскости.

Однако в процессе использования подобного заточного приспособления пользователь может столкнуться с серьезной трудностью — ему придется приложить усилия, чтобы углы заточки получились одинаковыми. Для этого центр пилы необходимо закрепить в требуемом положении относительно заточного круга. Упростить решение этой задачи можно, если на подставке создать специальный паз, при помощи которого облегчиться процедура оправки пилы.

Во время перемещения оправки с кругом вдоль паза не будет возникать серьезных проблем с соблюдением необходимого угла, под которым должна выполняться заточка. Также эта задача может быть решена и другим методом. Он более привлекателен ввиду его меньшей сложности. Для этого нужно на рабочей поверхности создать опоры, при помощи которых пила будет закреплена в требуемом положении.

Самодельный станок для заточки дисковых пил

Во время эксплуатации большинство режущих инструментов притупляется. Это во многом относится и к дискам для пиления, которые нужно затачивать на регулярной основе. Именно это является гарантией действительно качественной распиловки деревянных изделий. Проще всего заточить притупившиеся зубья – это использовать стандартный напильник.

Но чтобы работа собственными руками была в полной мере плодотворной, необходимо обращаться за помощью к настоящему профессионалу. Только он способен заточить режущий инструмент так, чтобы им можно было квалифицированно пользоваться.

Намного легче и эффективней в такой ситуации использовать станок, выполненный своими руками, для качественной заточки острых поверхностей пил, а также агрегат для обработки дисковых ножей.

Самостоятельное изготовление станка для заточки пил

Когда в наличии имеется электрический агрегат для заточки острых поверхностей, значения не имеет заводского он производства или домашнего. Особенно данная тема актуальна, когда речь идет о том, чтобы качественно заточить зубья, которые сделаны с учетом разных геометрических форм и углов для точения. Таких механизмов несколько и они стали следствием оптимизации обработки режущей поверхности, которые имеют разные свойства.

Наиболее часто встречаемые формы зубчатой поверхности:

  1. В форме прямой, когда забота о качестве выполнения не обязательна.
  2. В форме скошенного зуба; Имеются два угла наклонной поверхности: правая и левая. Как правило, используется в дисковых пилах. Очень часто используется в подрезке изделий с ламинированием по двум сторонам, ибо не выдает сколовых трещин ни по одному краю.
  3. В форме продолговатой трапеции. Поверхность способна долгое время удерживать кромку в остром положении, возвышаясь над зубьями под прямым углом. В такой ситуации зубья могут быть распилены по-черному, а при прямых зубьях – по-чистому.
  4. В форме конического обтекателя. Наиболее часто встречается в работах на вспомогательных началах. Чаще всего, надрезают поверхностное сечение ламината, не допуская осколков при осевом распиливании.

С передней стороны все зубья состоят в форме плоской поверхности, но некоторые разновидности пилы имеют вогнутую поверхность. Сама дисковая пила имеет четыре главных угла, которые формируют определенную форму в пересекающей плоскости:

  • угол, расположенный с передней стороны;
  • угол, образующий заднюю поверхность;
  • скашивающиеся углы в плоскости переднего и заднего входа.

В качестве дополнительного угла учитывают также вариант с заострением угла, который формирует совокупность углов переднего и заднего ряда. В действительности же угол заточки непосредственно зависит от того, для каких целей предназначается пила.

  1. Для пиления продольным способом используют пилы с размерными характеристиками при переднем угле в 15- 20 градусов.
  2. Поперечное пиление для дисковой пилы выполняется при соотношении 5-10 градусов.
  3. Универсальные характеристики дают возможность увеличить градус наклона до 15 градусов.

Очень часто для определения угла заточки используют такой показатель, как твердость дерева. В зависимости от уровня твердости определяется угол и размер наклона и, соответственно, выбирается пила.

Именно по таким принципам определяется станок заточной для пиления дисковым способом. Станки такого типа имеют определенную конструкцию при выпиливании одинарным способом:

  • Во время работы станка для заточки дисковых пил происходит перемещение только пилы (сам двигатель остается в исходном состоянии).
  • Во время работы в движения приходят два элемента: пила для затачивания и мотор с двигательным круговым параметром.
  • Перемещаются также два стандартных элемента: пила и мотор.

Типичным примером выступает стандартный самодельный станок для заточки дисковых пил, который может быть агрегатом, состоящим из двух взаимосвязанных элементов:

  1. Точильный двигатель со съемным валом.
  2. Суппортная площадка, которая крепится к дисковому основанию.

Чтобы обеспечить полноценный угол заточки элемента в агрегате всегда предусматривается наличие системы, которая дает возможность содействовать изменению наклонной поверхности на полотне с зубчатой поверхностью.

Станочный агрегат JMY8-70 – польза и отличительные особенности

Современные заточные станки для дисковых пил, таких как JMY8-70 имеют на сто процентов китайскую сборку и целиком и полностью представляет собой высококачественный агрегат, годный для долгосрочной эксплуатации. Многие специалисты по самостоятельной сборке агрегата берут данное устройство в пример, когда возникает необходимость сделать станок своими руками.

Основное назначение выше упомянутого станка: затачивание пил на диске, в основе которых лежат твердые сплавы, пригодные к быстрой резке по металлу. Станок способен с успехом обрабатывать поверхность детали спереди и сзади, а также способность делать заточку угловой поверхности на максимально качественном уровне.

Преимущества данной системы:

  • В основе лежит свой круг для обработки детали посредством алмазного нагревателя, минимальный размер радиуса – 65 мм.
  • Пила оснащена наклонным суппортом, он и дает возможность осуществлять заточку изделия под необходимым углом пилой своими руками.
  • Корпусная поверхность производится из специальной литой стали, главным образом используемой в авиастроении.
  • Агрегат инсталлируют на резиновые прокладочные материалы. Они позволяют максимально снизить вибрационную составляющую при обработке материала и давать возможность пить либо подливать воду время от времени для недопущения остановки механизма.
  • Механизм регулируется крайне легко и просто. Даже малоквалифицированный персонал способен управлять данным агрегатом, в том числе совсем не подготовленные специалисты.

При отгрузке товара заводом-производителем для эффективного управления агрегатом прилагают подробную инструкцию, которая в полной мере описывает все сильные стороны агрегата и методы работы с ними.

Основные технические характеристики, связанные с устройством JMY8-70:

  1. Размеры круга для шлифовальной обработки имеют трехгранные параметры: 117×9х7 мм;
  2. Затачиваемый круг способен поворачиваться на угол не менее 20 градусов.
  3. Диаметральная поверхность пилы для заточки составляет не менее 70-800 мм.
  4. Стандартный шлифовальный круг приводится в движение в считанные секунды, а его скорость вращательного момента достигает 2900 оборотов в минуту.
  5. Вес агрегата – 35 кг.

Многие люди, которые используют ручной труд, применяют дисковые пилы из сложных составляющих не на регулярной основе, а в зависимости от необходимости. Таким образом, покупка заводского оборудования может вылиться в ненужные финансовые затраты. Лучшим решением для домашней работы является использование самодельного заточного станка для дисковых пил. Именно поэтому обращение к сторонним компаниям не имеет смысла.

Как правило, для того чтобы выточить изделие своими силами, необходимо использовать сложные механизмы, дабы исключить вероятность порчи изделия. По этой причине и нужно использовать тот агрегат, который даст возможность выдержать обязательный угол для затачивания. Именно сложный станок позволяет установить механизм в продуманном положении с ориентацией на круг для заточки.

Обычный агрегат для самостоятельной выточки детали включает в себя:

  • Электромотор с закрепленной насадкой для шлифовального диска.
  • Подставная площадка, чаще всего на поверхности которой есть возможность располагать ось вращения заточного круга.
  • Наклон подставки обеспечивается посредством петель с одной из сторон, а также благодаря вращающемуся моменту – с другой стороны. Это дает возможность выполнить заточку агрегата по передней и задней поверхности.
  • Дисковая грань фиксируется за счет специальных держателей, на которых и крепятся пилы. По этой причине на поверхность устанавливают специальный паз, на котором и фиксируется пила. Строгое соблюдение правил инструкции дает возможность выдержать угол заточки зубьевых поверхностей.
  • Устройства для обработки материала имеют разные диаметры.
  • Обязательно должны быть качественные упоры для надежной фиксации агрегата.

Видео: самодельный заточной станок дисковых пил.

Процесс заточки дисковых пил своими руками

Основная последовательность для качественной работы включает в себя следующие моменты:

  1. Как правило, заточенную пилу размещают на оправке и зажимают конусным втулочным механизмом посредством вкручивания гайки.
  2. Посредством использования угломера, изделие становится четко горизонтальным, при этом угол скоса становится не более нуля. Фиксация происходит за счет использования маятникового угломера.
  3. Осуществляя перемещение оправки по горизонтальной поверхности с инсталлированным диском, устанавливают особый угол для заточки поверхности детали; передняя плоскость точильного элемента плотно соприкасается с несущей частью точащего кругового элемента.
  4. Для правильного определения, с какого зуба нужно начинать заточку, используют яркий маркер.
  5. Включая электромотор, применяют ряд распиливаний, прижимая деталь к поверхностной части с внутренней и с внешней стороны, подлежащей затачиванию.
  6. Насколько плотный слой металла будет снят, зависит только от усилия прижимом, а также количеством движений поступательного характера.
  7. После заточки первого зубца, пила выводится из круга для точильных операций и проворачивается на один зуб, он же становится следующим во время точения.
  8. Операция проходит необходимые стадии в зависимости от количества зубьев, которые нужно заточить.

Republished by Blog Post Promoter

Заточной станок для дисковых пил своими руками чертежи

Станок для заточки дисковых пил своими руками: схемы, изготовление

Чаще для разделения материалов используется дисковая пила. С ее помощью можно разрезать пластик, бетон, дерево, металл. Можно подобрать диски под разные материалы, но со временем оснастка тупится, процесс разрезания замедляется. Чтобы восстановить остроту режущих зубьев, можно изготовить станок для заточки дисковых пил своими руками и выполнить переточку.

Заточка диска

Классификация

Заточные станки для дисковых пил делятся на отдельные группы зависимо от разных факторов. По способу управления:

  1. Ручные установки. Мастеру необходимо выставлять диск самостоятельно, контролировать рабочий процесс. Используются для частных мастерских.
  2. Автоматические устройства. Применяются на предприятиях. Отличаются высокой производительностью, точностью. При работе человеку нужно применять минимум усилий.

По классу:

  • агрегаты бытового применения;
  • оборудование для профессионалов.

Главное отличие двух классов станков — длительность работы без выключения. Если установки для бытового применения должны работать не дольше 20 минут без перерыва, то оборудование для профессионалов может безостановочно работать до 8 часов.

По статичности, подвижности рабочих элементов:

  1. Диск установлен в неподвижный зажим. Суппорт с абразивом перемещается по направляющим.
  2. Зажим и пила подвижны, суппорт с абразивом статичен.
  3. Все элементы могут передвигаться.
Станок для заточки (Фото: Instagram / stanki_online)

Устройство и технические характеристики

Чтобы изготовить приспособление для заточки дисковых пил, необходимо рассмотреть устройство готовых моделей, собранных профессионалами. Элементы оборудования:

  1. Опорная плита из толстого листа металла, на которой располагаются остальные детали.
  2. Электродвигатель с ремнем.
  3. Панель управления с кнопками включения, выключения, дополнительными настройками.
  4. Стойка с прижимом для дисковой пилы.
  5. Направляющие для перемещения зажимов, суппорта.
  6. Рукояти для изменения положения рабочих частей.
  7. Заточной диск.

Современные модели могут оборудоваться дополнительными элементами: лампами для подсветки рабочей зоны, ограничителями глубины подачи абразива, защитными пластинами.

При выборе готового станка необходимо обратить внимание на следующие параметры:

  • тип передачи — шестерная или ременная;
  • максимально допустимые размеры абразивного круга;
  • размеры затачиваемых дисков;
  • допустимые значения выставляемых углов;
  • габариты, массу установки;
  • тип конструкции — напольная или настольная;
  • мощность электродвигателя;
  • систему управления.

Технические характеристики выбираются зависимо от размеров и типа затачиваемой оснастки.

Устройство оборудования (Фото: Instagram / avtokomplex_42)

Правила заточки

Технология заточки:

  1. Хорошей остроты можно добиться только при повторном выполнении обработки режущих зубьев. Обе пильные поверхности должны затачиваться одинаковое количество раз.
  2. Когда первый круг заточки завершится, необходимо очистить диск от металлической пыли, проверить точность выставления углов.
  3. Если станок для заточки пильных дисков оборудуется алмазным абразивным кругом, необходимо установить систему подачи охлаждающей жидкости.
  4. После выполнения процедуры необходимо проверить поверхность режущих зубьев. Если на них есть трещины, нужно заменить диск на новый.

Форма режущих зубьев:

  1. Прямые — встречаются на дисках для быстрой протяжки.
  2. Конические — применяются для разрезания досок, пластика. Позволяют избежать появления сколов на обратной стороне заготовки после реза.
  3. Трапециевидные — используется для глубокого пиления. Рез остается чистым.
  4. Скошенные — применяются для черного распила, поскольку развернутые в разные стороны зубья оставляют грубые сколы.

Учитывая особенности разных пильных дисков, можно добиться хорошей остроты.

Заточка дисковой пилы (Фото: Instagram / tm_tools)

Инструмент и материалы

Чтобы не покупать дорогой заточной станок для циркулярных пил, можно изготовить его самостоятельно. Для этого необходимо подготовить:

  1. Электродвигатель необходимой мощности с возможностью регулировки оборотов.
  2. Суппорт для подачи абразивных кругов.
  3. Металлические уголки, лист для изготовления основания, каркаса.
  4. Крепежные элементы.
  5. Ограничительные винты.
  6. Пластиковые или металлические листы.
  7. Зажим для оснастки.

Из инструментов понадобится сварочный аппарат, болгарка, дрель, набор ключей.

Подготовка к изготовлению

Прежде чем начинать работы по сборке оборудования необходимо сделать чертеж будущего станка. По рисунку можно точно рассчитать количество расходных материалов, подобрать инструменты для сборки самодельного оборудования.

Чертеж (Фото: Instagram / universproject.group)

Изготовление

Пошаговая инструкция по изготовлению самодельного станка для заточки дисковых пил:

  1. Изготовление станины из металлического листа, уголков. Она должна быть устойчивой.
  2. Установить двигатель, закрепить его на основании.
  3. Поставить суппорт. Желательно заказать готовую деталь у профессионалов.
  4. Установить механизм для выставления разных углов абразивного круга.
  5. Из металлических или пластиковых листов изготовить защитные щитки. Закрепить на станке.
  6. Подключить провода к пусковым кнопкам, вывести кабель для подключения к сети.

После проведения манипуляций останется проверить надежность закрепления деталей, выполнить стартовый пуск. После первой заточки на самодельной установке нужно откалибровать положение абразивного круга, чтобы задать необходимый угол.

Любая оснастка со временем тупится. Зубья дисковой пилы без заточки не только будут портить разрезаемый материал, но и могут разрушиться при рабочем процессе. Чтобы избежать проблем, необходимо своевременно перетачивать режущие части. Для этого применяется специальное оборудование, которое можно собрать самостоятельно.

Получите лучшие раскрои от любой дисковой пилы

Начните с правильного лезвия

Замените 24-зубное лезвие, поставляемое с пилой, на 50-60-зубное лезвие для более чистых поперечных срезов из массива дерева, фанеры и других листовых изделий Для общего использования, когда качество резки не критично, используйте лезвие с 40 зубьями. Если вы рвете твердая древесина, вернитесь к лезвию с 24 зубами.

Удар отрыв в 3 пути

Поскольку лезвие циркулярной пилы режет вверх, нижняя поверхность, в которой зубцы входят в прорезь, почти всегда будет иметь чистую поверхность без разрывов. Между тем верхняя грань так сильно отрывается, что ее нельзя использовать в видимой области проекта. (См. Три фотографии ниже для различных степеней отрыва зерна.) Поэтому, когда это возможно, кладите лучшую лицевую сторону при резке. Если вам нужно резать лицевой стороной вверх, используйте один из этих советов, чтобы края вашей заготовки выглядели так же, как на лучшей фотографии.

Неподдерживаемый порез влечет за собой сильный разрыв.

Помогает закрыть верхнюю поверхность липкой лентой.

Чистые срезы, как это делают проекты выглядят лучше всего.

Сначала забейте порезы

Сделайте свой разрез в два прохода вместо одного. Неглубокий проходной надрез аккуратно срезает поверхностные волокна, а не поднимает их вверх.

Сделайте проходной балл примерно на 1/8 " глубоко, опуская опорную плиту вашей пилы. Когда закончите, поднимите подножку и сделать сквозной разрез.

Установить зазор на ноль

Для поддержки древесных волокон, особенно тонких фанерных фанер, где лезвие выходит из заготовки, прикрепите вспомогательную плиту к подножке вашей пилы (также называемой основанием или башмаком). Когда вы врежете этот дополнительный слой, вы создадите отверстие с нулевым зазором вокруг лезвия, чтобы исключить разрыв.

ВНИМАНИЕ: Будьте особенно осторожны при использовании пилы таким образом, поскольку защитный кожух не может покрыть лезвие ниже вспомогательной подножку.

Прикрепите 1/4 "толстый ДВП или МДФ вспомогательная табличка для вашей пилы подножка с потайной машиной винты. Окунись в лезвие бланк для нулевого оформления.

Сделайте свой собственный гид

Специальная направляющая кромок для вашей пилы не только превосходит разрыв, но также позволяет легко выравнивать разрезы.Начните с построения джига на основе чертежа ниже ; отрегулируйте ширину, необходимую для вашей пилы. Мы сделали наши достаточно длинные для кроссов в листах шириной 4 фута. Сделайте режущую сторону основания примерно 1 2 "шире, чем расстояние между лезвием вашей пилы и краем подножки под двигателем. Обрежьте направляющую, чтобы подогнать пилу под заказ, прижав опорную плиту к забору, чтобы создать опору с нулевым зазором. Зажмите зажим на" держателе " при резке, потому что зажим не обеспечивает нулевого зазора для отсечки.

После резки направляющей для соответствия Ваша пила, зажмите этот край напрямую на ваших отметках макета. Затем сократить держа пилу за забором

Предотвратить расщепление срезов

Если вы разрежете твердую древесину или фанеру, не поддерживая как часть держателя, так и обрезку, вы часто получите отколовшийся осколок вдоль дальнего края, когда обрезка исчезнет до того, как вы закончите разрез. Чтобы избежать этого, выделите две недорогие доски в качестве «жертвенных» опор, установленных на козлах или на вершине верстака.

При разрезании доски, поместите ее на паре 2х4. Затем с лезвие установлено, чтобы немного порезать Опоры, нарежьте заготовку по длине.

,Станок для заточки дисковых пил

/ Станок для заточки дисковых пил

Информация о компании

Henan BEDGE Hardware Tools Co., Ltd. является профессиональным заводом деревообрабатывающего инструмента более 10 лет. Специализируется на производстве инструментов для обработки древесины и алмазных инструментов.

Основная продукция включает в себя дисковые пилы , прямые ножи TCT, сверла из легкого сплава, канавочный резак, многофункциональный резак, строгальный фрезерный станок и фрезерный станок и т. Д. Для резки, обработки канавок и рифления с длительным сроком службы.

Все продукты разработаны на компьютере. В качестве основного сырья используются передовые профессиональные деревообрабатывающие сплавы и алмазы. Для проведения строгих проверок и балансировочных испытаний внедряется современное шлифовальное оборудование и производственные технологии, чтобы гарантировать надежность продукции.

FAQ

Q1: Каковы ваши условия упаковки?
A1: Как правило, мы упаковываем наши товары в прозрачные полиэтиленовые пакеты. Если у вас есть законно зарегистрированный патент, мы можем упаковать товар в ваши фирменные коробки после получения ваших авторизационных писем.

Q2: Каковы ваши условия оплаты?
A2: T / T 30% в качестве депозита и 70% до доставки. Мы покажем вам фотографии продуктов и пакетов, прежде чем платить баланс.

Q3: Каковы ваши условия доставки?
A3: EXW, FOB, CFR, CIF, DDU.

Q4: как насчет вашего времени доставки?
A4: как правило, это занимает от 30 до 60 дней после получения авансового платежа. Конкретное время доставки зависит от предметов и количества вашего заказа.

Q5: Можете ли вы производить по образцам?
A5: Да, мы можем изготовить по вашим образцам или техническим чертежам. Мы можем построить формы и приспособления.

Q6: Каков ваш пример политики?
A6: Мы можем поставить образец, если у нас есть готовые детали на складе, но клиенты должны оплатить стоимость образца и стоимость курьера.

Q7: Проверяете ли вы все свои товары перед доставкой?
A7: Да, у нас есть 100% тест перед доставкой.

Q8: Как вы делаете наш бизнес долгосрочным и хорошими отношениями?
А8: 1. Мы сохраняем хорошее качество и конкурентоспособные цены, чтобы обеспечить нашим клиентам выгоду;
2. Мы уважаем каждого клиента как нашего друга, и мы искренне ведем дела и дружим с ним, независимо от того, откуда он.

Ручная ручная дисковая пила точилка

$ 10.00 - 200,00 долларов / Ед. изм | 5 шт. (Мин. Заказ)

Персонализация:

Индивидуальный логотип (Мин.Заказ: 1 шт.)

Индивидуальная упаковка (Мин. Заказ: 1 шт.)

Образцы:
,

Что нужно знать при заточке дисковых пил с твердосплавными напайками

Циркулярка — это приспособление, на котором проводятся работы со строительным материалом. Как правило, обрабатывается дерево. В качестве режущего инструмента используется зубчатый диск. С течением времени он тупится. Заточка диска циркулярной пилы проводится как на специальном станке, так и своими руками в домашних условиях.

Блок: 1/7 | Кол-во символов: 329
Источник: https://ObInstrumentah. info/zatochka-diskovyh-pil-pobeditovymi-napajkami/

Как узнать что пора заточить диск

Режущие диски для обработки древесины и древесных материалов с течением времени истираются и изнашиваются, что способствует снижению их производительности. Чтобы восстановить эффективность режущего инструмента, понадобится произвести заточку зубьев. Узнать о том, что надо произвести заточку зубьев на диске, можно последующим факторам:

  1. Чтобы разрезать древесину, необходимо приложить усилия прижима инструмента к распиливаемой заготовке
  2. Наблюдается возникновение дыма, поступающего из-под защитного кожуха
  3. Происходит чрезмерный нагрев защитного кожуха
  4. Возникают признаки запаха гари. Это означает, что зубья не пилят древесину, а режут ее

Эксплуатация неисправной насадки на электроинструменте приводит к тому, что снижается производительность выполнения работ, а также повышается вероятность скорейшего выхода из строя электроинструмента и самой насадки. Снижение производительности способствует повышению нагрузки на электродвигатель, который в итоге начинает перегреваться, и выходит из строя.

Это интересно! Работать затупленным диском нерационально, так как помимо повышения нагрузки на электроинструмент, увеличивается время работы по распиливанию заготовок.

Блок: 2/10 | Кол-во символов: 1228
Источник: https://moiinstrumentu.ru/kak-sdelat-stanok-i-zatochit-disk-cirkuljarnoj-pily-instrukcija-s-podrobnym-opisaniem.html

Необходимость заточки

Заточка дисков для циркулярной пилы требуется тогда, когда ведение работы становится невозможным. Это можно понять по трем сигналам:

  • Нагрев защитного кожуха. Из-под него появляется дым, выходит из зоны резания.
  • Необходимость добавочных усилий при подаче заготовки в момент резания.
  • При соприкосновении дерева с режущим металлом появляется гарь и запах.

Блок: 2/7 | Кол-во символов: 375
Источник: https://ObInstrumentah. info/zatochka-diskovyh-pil-pobeditovymi-napajkami/

Геометрия твердосплавных зубьев

Твердосплавный зуб имеет четыре рабочие плоскости — переднюю (А), заднюю (Б), и две вспомогательные боковые (В). Пересекаясь между собой, эти плоскости образуют режущие кромки — главную (1) и две вспомогательные (2 и 3). Приведенное определение граней и кромок зуба дано в соответствии с ГОСТ 9769-79.

Твердосплавный зуб пильного диска

По форме различают следующие виды зубьев.

Прямой зуб. Обычно используется в пилах для продольного быстрого пиления, при котором качество не имеет особого значения.

Прямой зуб

Косой (скошенный) зуб с левым и правым углом наклона задней плоскости. Зубья с разным углом наклона чередуются между собой, из-за чего называются попеременноскошенными. Это наиболее распространенная форма зуба. В зависимости от величины углов заточки, пилы с попеременноскошенным зубом используются для пиления самых разных материалов (дерева, ДСП, пластмасс) — как в продольном, так и поперечном направлении. Пилы с большим углом наклона задней плоскости используются как подрезные при резке плит с двухсторонним ламинированием. Их использование позволяет избежать сколов покрытия на краях пропила. Увеличение угла скоса снижает усилие резания и уменьшает опасность сколов, однако одновременно уменьшает стойкость и прочность зуба.

Косой зуб со скошенной задней плоскостью

Зубья могут иметь наклон не только задней, но и передней плоскости.

Косой зуб со скошенной передней плоскостью

Трапециевидный зуб. Особенностью этих зубьев является относительно медленная скорость затупления режущих кромок в сравнении с попеременноскошенными зубьями. Обычно они применяются в сочетании с прямым зубом.

Трапециевидный зуб

Чередование зубьев разной формы

Чередуясь с последним и слегка возвышаясь над ним, трапециевидный зуб выполняет черновое пиление, а прямой, следующий за ним — чистовое. Пилы с чередующимися прямыми и трапециевидными зубьями применяются для резки плит с двухсторонним ламинированием (ДСП, МДФ и пр. ), а также для пиления пластмасс.

Конический зуб. Пилы с коническим зубом являются вспомогательными и используются для надрезки нижнего слоя ламината, предохраняя его от сколов при прохождении основной пилы.

Конический зуб

В подавляющем большинстве случаев передняя грань зубьев имеют плоскую форму, но существуют пилы и с вогнутой передней гранью. Они применяются для чистового поперечного пиления.

Зуб с вогнутой передней поверхностью

Блок: 3/9 | Кол-во символов: 2421
Источник: http://tool-land.ru/zatochka-diskovykh-pil.php

Углы заточки зубьев

Имеется четыре основных угла заточки дисковой пилы, которые наравне с формой зуба определяют её характеристики. Это передний угол (γ), задний (α) и углы скоса передних и задних плоскостей (ε1 и ε2). Угол заострения (β) имеет вспомогательное значение, поскольку задается передним и задним углами (β=90°-γ-α).

Углы заточки зубьев дисковой пилы

Значения углов заточки определяются назначением пилы — т. е. тем, для резки какого материала и в каком направлении она предназначена. Пилы для продольного пиления имеют относительно большой передний угол (15°-25°). У пил поперечного пиления угол γ обычно колеблется в пределах 5-10°. Универсальные пилы, предназначенные для поперечного и продольного пиления, имеют усредненное значение переднего угла — обычно 15°.

Величины углов заточки определяются не только направлением распила, но и твердостью распиливаемого материала. Чем выше твердость, тем меньше должны быть передний и задний углы (меньше заострение зуба).

Передний угол может быть не только положительным, но и отрицательным. Пилы с таким углом используются для раскроя цветных металлов и пластмасс.

Блок: 4/9 | Кол-во символов: 1132
Источник: http://tool-land.ru/zatochka-diskovykh-pil.php

Инструменты

Делать заточку пилы своими руками разрешается только при использовании специальных приспособлений. Для этого существует точильный станок, помогающий проводить процесс на автомате, а не вручную. Тогда результат становится более точным.

Кроме этого, для заточки применяют другие подручные устройства:

  • Монтажные тиски;
  • Напильник;
  • Кусок древесины.

Заменить перечисленные приспособления не получится. Если в наличии нет хотя бы одного из них, то провести заточку не получится.

Блок: 4/5 | Кол-во символов: 477
Источник: https://2lzz.ru/elektroinstrument/tsirkulyarnaya-pila/zatochka-diska

Заточка циркулярных пил с победитовыми напайками

Углы заточки дисковых пил с твердосплавными напайками выдержать непросто потому, что на зуб нанесен победит. Этот сплав крепится с помощью пайки. Геометрия режущей части сложная, а параметры заточки требуют точной выдержки.

Работы проводятся при сглаживании режущей кромки до радиуса 0,3 мм. Большего значения допускать не следует.

Рекомендации по заточке:

  • Затачивание ведется передней и задней плоскости зуба. Если работы проводить правильно, то общее количество заточек до полного износа полотна составит 30 раз.
  • Начинать работу следует с передней плоскости.
  • Та часть зуба, которая имеет напайку, должна плотно прилегать к абразивному кругу.
  • Время точения составляет от 3 до 5 секунд. Дольше нельзя. Это приводит к излишнему разогреву металла. Происходит его перекаливание и отпуск со снижением твердости.
  • Толщина стачиваемого материала в районе 0,15 м.

Блок: 5/7 | Кол-во символов: 906
Источник: https://ObInstrumentah.info/zatochka-diskovyh-pil-pobeditovymi-napajkami/

Как заточить пильный диск – правила

  • Заточке подвергают только очищенный от пыли и грязи победитовый диск;
  • Диск чистят, используя моющие средства, без применения механической обработки;
  • Затачивают все рабочие плоскости;
  • Допустимая толщина снятие металла находится в пределах 0.05-0.15 миллиметров;
  • Допустимое количество операций по заточке не более 25 раз;
  • Пилы точат вручную напильником или на станках.

Положительный и отрицательный углы заточки зубьев

Блок: 5/6 | Кол-во символов: 453
Источник: https://SpecNavigator.ru/instrumenty/pily/zatochka-diskovyh.html

Затачивание пильных кругов с твердосплавными зубьями

Углы зубьев для заточки пильных дисков

Победитовые напайки точат при помощи специального станка или самодельного приспособления к точильному кругу. Приспособление представляет фиксатор, в котором зажимается диск, соблюдая определенные углы заточки относительно наждака. Самым лучшим для заточки победита считается алмазный круг.

Маркером отмечают любую точку как отсчетную.  Располагают основную рабочую поверхность зуба к точильному камню так, чтобы они находились в одной плоскости. Поочередно шлифуют каждый зуб до прохождения всего круга. Переставляют диск вспомогательной плоскостью к точильному кругу. Шлифуют уже другую плоскость у каждого зуба. Так шаг за шагом происходит полная заточка дисков с твердосплавными напайками.

Видео по теме: Заточка дисковой пилы на электроточилке

Блок: 6/6 | Кол-во символов: 840
Источник: https://SpecNavigator.ru/instrumenty/pily/zatochka-diskovyh.html

Оборудование и материалы для заточки пильных дисков

В зависимости от материала, из которого изготовлены зубья, заточка дисковых пил может производиться кругами из эльбора (CBN), зеленого карбида кремния, или алмазными (PCD) кругами. Так, эльборовые круги способны заточить диски из быстрорежущей стали повышенной производительности, алмазные круги и круги из зеленого карбида кремния — резцы из твердых сплавов.

При использовании абразивных кругов (особенно алмазных) желательно осуществлять их охлаждение СОЖ.

Одним из существенных недостатков алмаза является сравнительно низкая температурная устойчивость — при температуре около 900°С алмаз сгорает.

Термостойкость различных материалов, °C

С повышением температуры микротвердость абразивных материалов снижается. Повышение температуры до 1000°С уменьшает микротвердость почти в 2-2,5 раза по сравнению с микротвердостью при комнатной температуре. Повышение температуры до 1300°С вызывает снижение твердости абразивных материалов почти в 4-6 раз.

Применение воды для охлаждения может привести к появлению ржавчины на деталях и узлах станка. Для устранения коррозии к воде добавляют мыло и определенные электролиты (углекислый натрий, кальцинированная сода, тринатрийфосфат, нитрит натрия, силикат натрия и т.д.), которые образуют защитные пленки. При обычном шлифовании чаще всего пользуются мыльным и содовыми растворами, а при чистовом шлифовании — низкоконцентрированными эмульсиями.

Однако при заточке пильных дисков в домашних условиях с малой интенсивностью заточных работ, к охлаждению круга прибегают не так уж и часто, — не желая тратить на это время.

Для увеличения производительности заточки абразивными кругами и уменьшения удельного износа, следует выбирать наибольшую зернистость, которая обеспечивает требуемую чистоту поверхности затачиваемого зуба.

Для выбора зернистости абразива, в соответствии со стадией заточки, можно воспользоваться таблицей в статье про бруски для заточки. Например, в случае использования алмазных кругов, для черновой заточки могут использоваться круги с размером зерна 160/125 или 125/100, для чистовой — 63/50 или 50/40. Круги с размером зерна от 40/28 до 14/10 используются для удаления зазубрин.

Нужно стремиться, чтобы поверхность зуба была очень гладкой. Если на поверхности зуба будут зазубрины, то выступы будут выкрашиваться при работе пилы, и она очень быстро затупится.

Алмазные заточные круги

Окружная скорость круга при заточке твердосплавных зубьев должна быть около 10-18 м/с. Это означает, что при использовании круга диаметром 125 мм скорость вращения двигателя должна быть около 1500-2700 об/мин. Заточка более хрупких сплавов производится при меньшей скорости из данного диапазона. При заточке твердосплавных инструментов применение жестких режимов приводит к образованию повышенных напряжений и трещин, а иногда и к выкрашиванию режущих кромок, при этом повышается износ круга.

При использовании станков для заточки дисковых пил, изменение относительного положения пилы и заточного круга может быть реализовано разными способами — перемещением одной пилы (двигатель с кругом неподвижен), одновременным перемещением пилы и двигателя, перемещением только двигателя с кругом (пильный диск неподвижен).

Выпускается большое количество заточных станков различной функциональности. Наиболее сложные и дорогие программируемые комплексы способны обеспечить полностью автоматический режим заточки, при котором все операции выполняются без участия рабочего.

В наиболее простых и дешевых моделях после установки и закрепления пилы в положении, обеспечивающем необходимый угол заточки, все дальнейшие операции — поворот пилы вокруг своей оси (проворот на зуб), подача на шлифовку (введение в контакт с кругом) и контроль толщины снимаемого с зуба металла — производятся рабочим вручную. Такие простые модели целесообразно использовать в домашних условиях, когда заточка дисковых пил носит эпизодический характер.

Примером простейшего станка для заточки дисковых пил может служить система, фотография которой представлена на фото ниже. Она состоит из двух основных узлов — двигателя с кругом (1) и суппорта (2), на котором устанавливается затачиваемая пила. Механизм поворота (3) служит для изменения угла наклона полотна (при заточке зубьев со скошенной передней плоскостью). С помощью винта (4) пила смещается вдоль оси абразивного круга. Этим обеспечивается установка необходимого значения переднего угла заточки. Винт (5) служит для установки в нужное положение ограничителя, препятствующего чрезмерному вхождению круга в межзубовую впадину.

Станок для заточки дисковых пил

Блок: 6/9 | Кол-во символов: 4613
Источник: http://tool-land.ru/zatochka-diskovykh-pil.php

Заточка пил своими руками в домашних условиях

Внимание! Чтобы провести заточку дисковых пил своими руками, желательно иметь определенные навыки работы по заточке инструмента. Если таковых не имеется, хотя бы потренироваться на наждаке, затачивая обычный нож.

Во время работы с диском главное – не испортить режущей поверхности, а это может легко произойти, если рука дрогнет, нарушится угол подачи. Во избежание негативных последствий следует изучить методы заточки, и тогда все получится правильно. Различают ручной метод восстановления режущих элементов дисковой пилы и метод с применением заточного оборудования.

Ручной способ

Самостоятельно заточить зубцы вручную при помощи напильника, чтобы это было качественно, можно в том случае, если они не имеют скоса, то есть поверхность передней грани перпендикулярна поверхности полотна. Процесс выглядит так:

  1. Из плотной древесины заготавливают брусок сечением где-то 50х50 мм и длиной 100 мм. Стороны бруска должны располагаться строго перпендикулярно друг относительно друга.
  2. Отмечают маркером любой зуб, который будет отчетным и первым в обработке.
  3. Пильное полотно зажимают в тисках вместе с брусом таким образом, чтобы передняя грань обрабатываемого элемента была заподлицо и в одной плоскости с поверхностью бруса (брус в этом случае выступает направляющей для напильника).
  4. Тонкий напильник (его толщина должна позволять свободно вмещаться во впадину между соседними зубьями) прикладывают к обрабатываемой поверхности зуба и одновременно к бруску и методичными движениями вперед и назад проводят заточку.
  5. Так постепенно натачивают каждый зуб, следя за состоянием бруса и при выработке его поверхности смещая немного плоскость.

Использование станков

С помощью специального станка дисковые пилы точатся очень легко и быстро. Главное – здесь не нужно следить за углом подачи диска. Один раз его выставив, оператор лишь должен перемещать зубья в область обработки и делать легкие прижимы плоскости зуба к вращающемуся алмазному диску.

На таком оборудовании можно проводить заточку дисковых пил с твердосплавными напайками и обычных дисковых пил. Самый простой станок для заточных операций циркуляционных пил имеет такие конструктивные элементы:

  1. Электропривод с системой крепления заточного диска – это стационарная часть оборудования.
  2. Подставку, которая перемещается по направляющим, – ее задача подавать полотно пилы в область обработки.
  3. Фиксатор пильного диска на подставке, который призван удерживать полотно в неизменном положении при его подаче к заточному диску.

Обратите особое внимание! Диски с разными видами зубьев требуют индивидуального подхода к заточке. При скошенном расположении передней грани ее подачу в область обработки выполняют под углом к горизонтали, для чего один край подставки соответственно поднимают.

Если есть дополнительные вопросы по теме заточки пил или вы имеете свой опыт в проведении подобных операций, отзовитесь в комментариях! Нам важны ваши замечания!

Поиск записей с помощью фильтра:

Блок: 7/7 | Кол-во символов: 2956
Источник: https://WikiMetall.ru/metalloobrabotka/zatochka-diskovyih-pil.html

Процесс заточки пильных дисков

Заточка прямого зуба по передней плоскости. Заточка прямого зуба твердосплавных дисковых пил осуществляется в следующей последовательности.

Пила устанавливается на оправку, зажимается с помощью конусной (центрирующей) втулки и гайки, затем выставляется в строго горизонтальном положении посредством механизма (3). Тем самым обеспечивается угол скоса передней плоскости (ε1) равный 0°. У станков для заточки дисков, не имеющих в механизме наклона встроенной угловой шкалы, это делается с помощью обычного маятникового угломера. В этом случае следует проверить горизонтальность станка.

Выравнивание пилы

Вращением винта (4) механизма, обеспечивающего горизонтальное перемещение оправки с кругом, устанавливается необходимый передний угол заточки. Другими словами, пила передвигается в положение, при котором передняя плоскость зуба плотно прилегает к рабочей поверхности круга.

Неправильное (слева) и правильное (справа) положения зуба

Маркером делается отметка зуба, с которого начинается заточка.

Отметка первого зуба

Включается двигатель и производится заточка передней плоскости — вводом зуба в соприкосновение с кругом и несколькими движениями пилы взад-вперед с одновременным прижимом зуба к кругу. Толщина снимаемого металла регулируется количеством затачивающих движений и усилием прижатия зуба к абразивному кругу. После заточки одного зуба пила выводится из контакта с кругом, проворачивается на один зуб и операция заточки повторяется. И так до тех пор, пока отметка маркера не сделает полный круг, свидетельствуя о том, что все зубья заточены.

Заточка пильного диска

Заточка зуба, скошенного по передней плоскости. Отличие заточки скошенного зуба от заточки прямого состоит в том, что пилу необходимо устанавливать не горизонтально, а с наклоном — с углом, соответствующим углу скоса передней плоскости.

Косой зуб со скошенной передней плоскостью

Угол наклон пилы устанавливается с помощью того же маятникового угломера. Сначала выставляется положительный угол (в данном случае +8°).

Наклон пилы для заточки по скошенной плоскости

После чего производится заточка каждого второго зуба.

Заточка дисковой пилы

После заточки половины зубьев угол наклона полотна пилы меняется с +8° на -8°.

Изменение наклона пильного диска

И снова затачивается каждый второй зуб.

Заточка пильного диска

Заточка по задней плоскости. Чтобы заточить зуб по задней плоскости необходимо, чтобы станок для заточки пильных дисков позволял устанавливать пилу таким образом, при котором задняя плоскость зуба будет находиться в одной плоскости с рабочей поверхностью абразивного круга.

Заточка дисковой пилы по задней плоскости

Блок: 7/9 | Кол-во символов: 2679
Источник: http://tool-land.ru/zatochka-diskovykh-pil.php

Изготовление станка или как сделать кондуктор

борудование для затачивания пильных зубьев называется кондуктором. За его основу берется электропривод, который приводит в действие абразивный диск — полотно. Вторая часть кондуктора — это крепежная часть, состоящая из подвижной и неподвижной части. Перед тем, как приступать к выполнению заточных работ, понадобится изготовить кондуктор. Рассмотрим два варианта изготовления кондукторов.

Блок: 8/10 | Кол-во символов: 435
Источник: https://moiinstrumentu.ru/kak-sdelat-stanok-i-zatochit-disk-cirkuljarnoj-pily-instrukcija-s-podrobnym-opisaniem.html

Вариант 1 — изготовление простого заточного станка из точила

Первый вариант изготовления простейшего заточного оборудования имеет следующий вид:

  1. На верстаке располагается наждачный станок, на валу которого размещается круг с алмазным напылением
  2. Изготавливается неподвижное основание из ДСП. Это основание одновременно выступает направляющим, по которому будет происходить перемещение подвижной рамки
  3. На следующем этапе изготавливается подвижная рамка из ДСП или фанеры, стенки которой из рейки должны быть направлены вниз, и выступать в качестве механизма перемещения
  4. На наружной стороне подвижной рамки размещается фиксатор дисков соответствующего диаметра, а также проделывается паз
  5. В итоге получается готовый заточный станок для пильных дисков

Для изготовления такого устройства требуется минимум времени и затрат, а эффективность его применения составляет 100%. Подробности на видео:

Блок: 9/10 | Кол-во символов: 916
Источник: https://moiinstrumentu.ru/kak-sdelat-stanok-i-zatochit-disk-cirkuljarnoj-pily-instrukcija-s-podrobnym-opisaniem.html

Контроль качества заточки

На заточенных зубьях должны отсутствовать трещины, сколы, видимые риски от шлифовального круга. Радиус скругления режущей кромки должен быть не более 0,015 мм. Визуально это можно определить как отсутствие бликов на режущей кромке.

ГОСТ 9769-79 устанавливает определенные значения допусков на параметры заточки. Торцевое биение вершин зубьев не должно превышать 0,2 мм (для пил диаметром до 400 мм), радиальное — 0,15 мм. Биение проверяется с помощью обычного стрелочного индикатора.

Определение биения

Отклонения углов заточки не должно превышать:

  • для переднего угла — ±1°30′;
  • для заднего угла и углов скоса передней и задней плоскостей — ±2°;

Видео:

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Литература

Блок: 9/9 | Кол-во символов: 879
Источник: http://tool-land.ru/zatochka-diskovykh-pil.php

Вариант 2 — как сделать заточной станок из болгарки и дрели

Кроме наждачного станка, для изготовления контактора можно использовать болгарку или УШМ. В шпинделе этого инструмента устанавливается соответствующий диск для заточки с алмазным напылением, а сам электроинструмент крепится неподвижно к основанию. Принцип изготовления кондуктора следующий:

  1. Берется рамка из ДСП или ДВП размером 50х80 см. На этой рамке будут расположены составные детали
  2. Изначально следует зафиксировать неподвижно болгарку при помощи хомутов. Шпиндель инструмент должен располагаться под прямым углом к рамке
  3. С торца инструмента изготавливается и располагается подвижная рамка, на которую будут устанавливаться диски для заточки
  4. Подвижность рамки реализуется за счет использования мебельных салазок
  5. На рамке изготавливается кронштейн для закрепления затачиваемой оснастки

Готовое изделие показано на фото ниже.

Как пользоваться, а также особенности работы на самодельном станке для затачивания оснастки циркулярных пил, показано на видео.

Итог проделанных работ следующий — восстановление целостности диска с зубьями, что позволяет продолжить работу электроинструментом при обработке древесины. Рассмотренные способы в материале подходят для заточки пильных дисков таких инструментов, как болгарки, циркулярные пилы и стационарные циркулярки. Если понятен принцип выполнения работ, то с изготовлением специального станка и его эксплуатацией не возникнет никаких трудностей.

Блок: 10/10 | Кол-во символов: 1507
Источник: https://moiinstrumentu.ru/kak-sdelat-stanok-i-zatochit-disk-cirkuljarnoj-pily-instrukcija-s-podrobnym-opisaniem.html

Кол-во блоков: 24 | Общее кол-во символов: 25905
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://moiinstrumentu.ru/kak-sdelat-stanok-i-zatochit-disk-cirkuljarnoj-pily-instrukcija-s-podrobnym-opisaniem.html: использовано 4 блоков из 10, кол-во символов 4086 (16%)
  2. https://SpecNavigator.ru/instrumenty/pily/zatochka-diskovyh.html: использовано 3 блоков из 6, кол-во символов 2357 (9%)
  3. http://tool-land.ru/zatochka-diskovykh-pil.php: использовано 6 блоков из 9, кол-во символов 12705 (49%)
  4. https://ObInstrumentah.info/zatochka-diskovyh-pil-pobeditovymi-napajkami/: использовано 3 блоков из 7, кол-во символов 1610 (6%)
  5. https://WikiMetall. ru/metalloobrabotka/zatochka-diskovyih-pil.html: использовано 2 блоков из 7, кол-во символов 3813 (15%)
  6. https://2lzz.ru/elektroinstrument/tsirkulyarnaya-pila/zatochka-diska: использовано 2 блоков из 5, кол-во символов 1334 (5%)

Как сделать станок и заточить диск циркулярной пилы инструкция с подробным описанием

Для распиливания древесины применяется специализированный электроинструмент, а также зубчатые диски, которые с течением времени затупляются, и не справляются с выполнением своих задач. Чтобы не пришлось покупать новую режущую насадку, выполняется заточка дисков для циркулярной пилы своими руками. Принцип заточки не трудный, и каждый сможет справиться с этим, если владеть инструкцией по реализации этого процесса.

Как узнать что пора заточить диск

Режущие диски для обработки древесины и древесных материалов с течением времени истираются и изнашиваются, что способствует снижению их производительности. Чтобы восстановить эффективность режущего инструмента, понадобится произвести заточку зубьев. Узнать о том, что надо произвести заточку зубьев на диске, можно последующим факторам:

  1. Чтобы разрезать древесину, необходимо приложить усилия прижима инструмента к распиливаемой заготовке
  2. Наблюдается возникновение дыма, поступающего из-под защитного кожуха
  3. Происходит чрезмерный нагрев защитного кожуха
  4. Возникают признаки запаха гари. Это означает, что зубья не пилят древесину, а режут ее

Эксплуатация неисправной насадки на электроинструменте приводит к тому, что снижается производительность выполнения работ, а также повышается вероятность скорейшего выхода из строя электроинструмента и самой насадки. Снижение производительности способствует повышению нагрузки на электродвигатель, который в итоге начинает перегреваться, и выходит из строя.

Это интересно! Работать затупленным диском нерационально, так как помимо повышения нагрузки на электроинструмент, увеличивается время работы по распиливанию заготовок.

Какие зубья бывают на режущих насадках

В основе любого режущего устройства лежат зубья, качество заточки которых влияет на эффективность и производительность. Зубья на насадках изготавливают непосредственно из твердосплавных материалов. Для повышения срока службы, на зубья наносятся напайки из победита, что позволяет продлить ресурс рабочей насадки в 5-6 раз.

Количество режущих зубьев на круге зависит от его диаметра. Зубцы состоят из передней и задней части, которые отличаются по конструкции, а также боковой. Зубья по внешнему виду (геометрии) классифицируются на следующие виды:

  1. Прямые — разновидность зубьев, применяемые для продольного распила листового материала
  2. Трапециевидной формы — режущие звенья имеют вид трапеции, что является преимуществом — они нуждаются в заточке очень редко
  3. Скошенные звенья — самый распространенный вид зубьев, который характеризуется наличием углового скоса на задней или передней части. Такая конструкция позволяет производить распиливание не только древесины, но и прочих видов материалов, как ДВП, ДСП, фанера и даже пластик
  4. Конические — имеют вид конуса, но их главный недостаток в быстром притуплении, поэтому нуждаются в частой заточке. Применяются не только для поперечного, но и продольного распиливания листового материала

Производители также выпускают диски для циркулярных пил с активными и пассивными звеньями. В зависимости от вида зубьев, различается процесс их заточки. Чтобы правильно наточить зубья на циркулярной пиле, понадобится правильно определить угол их заточки.

Выбираем угол заточки режущих зубьев

Звенья на режущих насадках имеют рабочую зону, которая имеет соответствующий угол заточки. В зависимости от вида зубьев, диск может применяться как в одном направлении пиления, так и в двух. Когда звенья притупляются с одной части, то диск необходимо развернуть, и продолжить работу в обратном направлении. Однако так можно делать далеко не со всеми циркулярными дисками, например, не подходят для этого круги со скошенной формой звеньев.

Если выполняется заточка диска циркулярной пилы своими руками, то необходимо понимать, что в зависимости от направления реза, нужно учитывать угол заточки.

  1. Если планируется пилить древесину в продольном направлении расположения волокон, то угол заточки на звеньях должен составлять 15-25 градусов
  2. Если древесина распиливается в поперечном направлении, то угол заточки снижается до 5-10 градусов
  3. Универсальным углом заточки считается величина 15 градусов. Кругами с такими звеньями можно пилить не только поперек, но и вдоль

При затачивании зубьев на пильных кругах и дисках для циркулярной пилы, болгарки и циркулярки, необходимо учитывать еще один немаловажный фактор — это величина плотности распиливаемого материала. Чем ниже плотность, тем выше должна быть острота зуба. Если циркулярная пила применяется для распиловки пластика или пластмассы, то угол заточки диска должен быть отрицательным.

Как заточить диск на циркулярной пиле с победитовыми напайками

Часто мастера покупают круги, которые обладают повышенной устойчивостью к износу за счет наличия специальных напаек из победита. Эти напайки продлевают срок службы расходного материала, однако не делает его вечным. Победитовый слой наносится на звенья при помощи специальной напайки. За счет напайки усложняется геометрическая форма зуба, поэтому и процесс затачивания также утяжеляется. Восстановление остроты зубьев необходимо выполнять с учетом точной выдержки.

Чтобы заточить зубья на диске с твердосплавными напайками, понадобится произвести сглаживание режущей кромки до величины 0,3 мм. Чтобы выполнить качественную заточку зубьев с твердосплавными напайками, специалисты рекомендуют использовать для этого специальное оборудование, а также заточные круги с алмазным напылением. Если использовать абразивный круг, то он быстро сотрется, прежде чем диск с напайкой получится заточить.

При восстановлении остроты звеньев учитываются следующие факторы:

  1. Заточку пильных дисков надо выполнять не только передней, но и задней плоскости. Начинать необходимо непосредственно с передней части
  2. Победитовая напайка при наточке должна плотно соприкасаться с заточным алмазным кругом
  3. Время соприкосновения должно быть не более 5 секунд. Учитывать время необходимо для того, чтобы избежать перегревания металла. Если металл будет перегреваться, то произойдет его закаливание, а также снижение твердости

При затачивании нужно также учитывать, что толщина стачиваемого материала не должна быть более 0,15 мм. Если правильно выполнять процедуру, то до полного износа диска с победитовыми напайками проводится не менее 30 заточек.

Это интересно! При заточке дисков нужно учитывать, что зубья могут иметь отрицательный и положительный угол. Если зуб имеет отрицательный угол, то заточить его в домашних условиях труднее, чем положительный.

О рациональности восстановления остроты дисков с напайками нужно принимать решение самостоятельно, так как стоимость заточного круга с алмазным напылением порой дороже, чем приводное электрооборудование.

Как станком заточить диск

Для восстановления целостности режущих дисков используется два способа — это ручной и автоматизированный. Ручным методом выполнять процедуру не только сложно, но еще и требуется много времени. Именно поэтому имеет смысл купить заточной станок для пильных дисков или же изготовить устройство самостоятельно.

Простым приспособлением для заточки пильных дисков считается точило или наждачный станок, на валу которого нужно закрепить специальный круг — алмазный, эльборовый, а также из напыления карбида кремния. Сложность реализации процесса в том, что затачиваемую оснастку необходимо зафиксировать в неподвижном положении, поэтому держать диск в руках при его заточке не рекомендуется. Это не только опасно, но еще и способствует снижению качества заточки.

Это интересно! Перед тем, как приступать к реализации работ, необходимо очистить поверхность затачиваемой оснастки от нагара. Для этого можно использовать керосин, солярку или промышленные очистители. Если не произвести очистку, то производительность насадки удастся восстановить до 75%-80%.

Инструкция по правильной заточке режущих дисков для циркулярных пил:

  1. Каждый зуб, который подвергается заточке, должен располагаться перпендикулярно к полотну
  2. Принцип заточки заключается в том, что к вращающемуся полотну (алмазному кругу), необходимо подводить каждый зуб диска
  3. От величины усилия прижима зависит количество снимаемого слоя металла. Чем больше износ или стертость зубьев, тем сильнее следует прижимать оснастку к полотну
  4. Аналогичным способом выполняется процедура для каждого звена

Чтобы выполнять заточку дисков от циркулярных пил, для этого не обязательно покупать специальное оборудование. К домашнему точильному станку нужно приделать стойку, которая состоит из неподвижной и подвижной части, а также крепление. При помощи такого приспособления можно легко и быстро выполнять затачивание в домашних условиях.

Задача усложняется, когда необходимо выдержать соответствующий угол затачивания. Чтобы модернизировать и расширить функционал установки, понадобится изготовить регулятор наклона подвижной подставки. В качестве регуляторов используются болты с гайками, за счет которых можно выставить необходимый угол наклона подставки.

Подвижная подставка представляет собой квадратную рамку, в центре которой располагается фиксатор для установки диска. Фиксатор имеет одинаковый диаметр с затачиваемой оснасткой. В подставке делается паз, через который выполняется выдерживание необходимого угла заточки. Производить работы по затачиванию не трудно, поэтому при частых работах с обработкой древесины циркулярной пилой, изготовить заточной станок необходимо обязательно.

Это интересно! Выполнять работы по затачиванию автоматизированным способом намного быстрее и проще, однако для этого понадобится специальное оборудование. Ручной способ в этом плане не требует никакого оборудования, кроме напильника.

Как заточить диск вручную напильником

Если наждачного станка нет в наличии, то процедуру можно выполнить вручную. Принцип заточки заключается в том, что затачиваемый диск следует зафиксировать в неподвижном положении. Для этого используются тиски или струбцина. Когда оснастка будет зафиксирована, останется только взять в руки маркер, и отметить точку начала проведения работ. Далее напильником выполняются работы по заточке.

  1. Использовать рекомендуется плоский напильник, но подойдет также и треугольный. Главное требование к напильнику — это свободное вхождение между зубьями
  2. Сильно изнашивается передняя и верхняя часть зуба, поэтому этот износ следует восстановить
  3. На начальном этапе восстанавливается задняя поверхность зубцов, а затем передняя
  4. При заточке нужно прилагать одинаковое усилие. Кроме того, величина зубцов, а точнее их размер, должен быть одинаковым

Выполнять работы по затачиванию вручную намного труднее и дольше, поэтому такой способ рационален только в одном случае, если приходится не часто работать циркулярной пилой. Если работы инструментом выполняются часто, то рационально купить наждачный станок и изготовить из него оборудование под заточку дисков циркулярной пилы.

Изготовление станка или как сделать кондуктор

борудование для затачивания пильных зубьев называется кондуктором. За его основу берется электропривод, который приводит в действие абразивный диск — полотно. Вторая часть кондуктора — это крепежная часть, состоящая из подвижной и неподвижной части. Перед тем, как приступать к выполнению заточных работ, понадобится изготовить кондуктор. Рассмотрим два варианта изготовления кондукторов.

Вариант 1 — изготовление простого заточного станка из точила

Первый вариант изготовления простейшего заточного оборудования имеет следующий вид:

  1. На верстаке располагается наждачный станок, на валу которого размещается круг с алмазным напылением
  2. Изготавливается неподвижное основание из ДСП. Это основание одновременно выступает направляющим, по которому будет происходить перемещение подвижной рамки
  3. На следующем этапе изготавливается подвижная рамка из ДСП или фанеры, стенки которой из рейки должны быть направлены вниз, и выступать в качестве механизма перемещения
  4. На наружной стороне подвижной рамки размещается фиксатор дисков соответствующего диаметра, а также проделывается паз
  5. В итоге получается готовый заточный станок для пильных дисков

Для изготовления такого устройства требуется минимум времени и затрат, а эффективность его применения составляет 100%. Подробности на видео:

Вариант 2 — как сделать заточной станок из болгарки и дрели

Кроме наждачного станка, для изготовления контактора можно использовать болгарку или УШМ. В шпинделе этого инструмента устанавливается соответствующий диск для заточки с алмазным напылением, а сам электроинструмент крепится неподвижно к основанию. Принцип изготовления кондуктора следующий:

  1. Берется рамка из ДСП или ДВП размером 50х80 см. На этой рамке будут расположены составные детали
  2. Изначально следует зафиксировать неподвижно болгарку при помощи хомутов. Шпиндель инструмент должен располагаться под прямым углом к рамке
  3. С торца инструмента изготавливается и располагается подвижная рамка, на которую будут устанавливаться диски для заточки
  4. Подвижность рамки реализуется за счет использования мебельных салазок
  5. На рамке изготавливается кронштейн для закрепления затачиваемой оснастки

Готовое изделие показано на фото ниже.

Как пользоваться, а также особенности работы на самодельном станке для затачивания оснастки циркулярных пил, показано на видео.

Итог проделанных работ следующий — восстановление целостности диска с зубьями, что позволяет продолжить работу электроинструментом при обработке древесины. Рассмотренные способы в материале подходят для заточки пильных дисков таких инструментов, как болгарки, циркулярные пилы и стационарные циркулярки. Если понятен принцип выполнения работ, то с изготовлением специального станка и его эксплуатацией не возникнет никаких трудностей.

Публикации по теме

Станок для заточки дисковых пил по боковым граням FL 1000A

Назначение

Станок предназначен для заточки круглых дисковых пил с твердосплавными напайками по боковым граням.

Отличительные особенности:

  • Автоматический режим заточки;
  • Подача охлаждающей жидкости в зону заточки.
Технические характеристики станка для заточки дисковых пил по боковым граням FL 1000A
Наружный диаметр дисковых пил, мм 60 - 1050
Толщина дисковых пил, мм 2 - 6
Передний угол заточки зубьев пилы, град - 30...+ 30
Угол поднутрения зуба пилы, град - 17...+ 17
Угол бокового зазора зуба пилы, град - 17...+ 17
Размеры алмазных шлифовальных кругов, мм 100х20
Частота вращения шлифовального круга, об/мин 2800
Напряжение питающей сети, В 380
Мощность эл. двигателя шлифовального круга, кВт 1,1
Габаритные размеры, мм 1100х900х1550
Масса, кг 340
Режим заточки автоматический
Диаметр затачиваемых пил, мм 60 - 1050
Толщина дисковых пил, мм 2 - 6
Передний угол заточки зубьев пилы - 30...+ 30
Мощность, кВт 1,1

Отзывы о Станке для заточки дисковых пил по боковым граням FL 1000A


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Как заточить диск для циркулярной пилы: руками или с помощью Dremel

Ой! Лезвие циркулярной пилы затупилось, что затрудняет выполнение точных пропилов. Не волнуйтесь, в этом посте будет освещено пошаговое руководство по , как заточить диск для циркулярной пилы , а также инструменты, необходимые для выполнения этой задачи, поэтому не отрывайте взгляд от экрана.

Что такое циркулярная пила?

Циркулярная пила является важным электроинструментом практически для каждого профессионального плотника или плотника. Универсальность инструмента делает его подходящим для широкого спектра пропилов и других работ по деревообработке, поэтому инструмент можно увидеть в каждой столярной мастерской.

Зачем нужно затачивать полотно циркулярной пилы?

Циркулярная пила, как и другие электроинструменты, делает работу проще, быстрее и точнее. У циркулярной пилы есть небольшой недостаток.

В результате постоянного трения при использовании полотна циркулярной пилы для пропилов различных материалов полотно со временем затупляется.

Тупое лезвие бесполезно. Это делает вашу работу неровной, напряженной, шумной и просто сложной. По этой причине вам необходимо время от времени затачивать лезвие, чтобы оно работало и было как новое. Щелкните здесь, чтобы увидеть наши обзоры.

Как узнать, что у вас тупой диск?

Это индикаторы, которые показывают затупление лезвия.

  • Плохие пропилы : затупившееся или затупившееся полотно циркулярной пилы означает неровный рез на вашем материале.
  • Ожоги : когда на вашем лезвии начинают появляться ожоги, это означает, что лезвие затупилось. Следы ожогов появляются из-за того, что затупившемуся лезвию требуется больше мощности, чтобы прорезать материал. Проще говоря, ожоги возникают из-за относительно большего трения.
  • Сколы : это относится к крошечным частям лезвия, которые ломаются во время резки, потому что лезвие борется за то, чтобы пройти сквозь материал.
  • Шум двигателя : затупившееся лезвие требует большей мощности для выполнения разрезов, которые были бы легче с более острым лезвием.Эта повышенная сила создается двигателем. Это означает, что двигатель должен работать или вращать лезвие в два раза быстрее, что приводит к более шумному рабочему месту.

Инструменты для заточки дисковой пилы

Вам понадобятся следующие инструменты, чтобы упростить и ускорить задачу заточки.

  • Защитное снаряжение . Приговор; «Заточить циркулярную пилу» - достаточный признак того, что вам нужно защитное снаряжение при попытке выполнить задание. Чтобы заточить пилу и не пораниться, вам понадобятся старые добрые кожаные перчатки, пара очков и аптечка на случай аварии.
  • Гаечный ключ
  • Тряпки
  • Мел или маркер
  • A Dremel
  • Алмазная заточка или миниатюрный конический напильник
  • Алмазный диск

Методы заточки дисковой пилы

Существует два распространенных метода заточки дисковой пилы. Можно заточить лезвие;

  • Использование Dremel : Dremel - это ручной вращающийся инструмент с набором насадок.
  • Вручную : Также можно затачивать циркулярную пилу вручную, используя точильный стержень или напильник.

Как заточить диск для циркулярной пилы вручную?

Ручная заточка дисковой пилы немного отличается от использования Dremel. При использовании руками рекомендуется оставить лезвие в машине.

Отключи лезвие

Наденьте защитное снаряжение (перчатки) и выключите машину. Неважно, насколько затуплено ваше лезвие, если вы оставите машину включенной, пытаясь заточить лезвие, вы можете случайно нажать спусковую кнопку, в результате чего лезвие начнет вращаться и порезаться.Итак, убедитесь, что лезвие выключено.

Выберите файл

Выберите подходящий файл и нанесите на него несколько капель масла или смазки. Для этой задачи рекомендуется использовать алмазную палку для заточки или миниатюрный конический напильник.

Палочки удобны и доступны по цене. Вы можете использовать «жидкость для притирки», чтобы смазать стержень для заточки. Наносить масло на алмазную точильную палку нужно для обеспечения плавности хода. В этом случае трение между металлами может быть шумным и неэффективным.

Итак, важно использовать смазку, чтобы палка эффективно точила лезвие. Не добавляйте слишком много смазки, потому что стержень для заточки соскользнет с лезвия, не заточив его. Просто добавьте пару капель.

Выберите свою точильную палку

Это шаг, который требует принятия небольшого решения с вашей стороны. Вы можете использовать алмазную палку для заточки отдельно или закрепить ее на длинном дереве.

Вариант с обоими методами заключается в том, что алмазная точильная палка обычно поставляется с коротким лезвием или точилкой (металл, из которого затачивается).Если вы используете саму палку, вам нужно быть осторожным, потому что слишком много тяги или толкания палки, и вы можете случайно задеть рукой лезвие.

Если на вас нет перчаток, порез может быть неприятным. По этой причине большинство профессиональных плотников советуют новичкам приклеивать, связывать или устанавливать алмазную точильную палку на кусок дерева, чтобы у вас было больше места и более длинная ручка для работы.

Отметьте зуб, с которого вы начали работать

Маркером или мелом отметьте зуб, с которого вы начинаете.У лезвия много зубцов, и если вы не отметите, с какого зуба вы начали, вы можете потерять из виду, какой зуб заточили, а какой нет.

Начало заточки

Осторожно поместите смазанную алмазную точилку на острый конец зуба, который вы хотите заточить. Затем медленно перемещайте точилку вперед и назад.

Обычно три или четыре удара должны эффективно заточить лезвие, но вы можете добавить несколько в зависимости от материала, с которым вы работаете.

Если вы уверены, что лезвие хорошо заточено, очистите его, подключите пилу и продолжайте работу.

Прелесть ручной заточки в том, что вам не нужно беспокоиться о снятии лезвия. Вы можете затачивать, пока лезвие зафиксировано. Однако не забывайте быть осторожным с точилкой.

Как заточить диск для циркулярной пилы с помощью Dremel?

В отличие от напильника или точилки, для заточки лезвия с помощью Dremel лезвие необходимо снимать.

Выключите пилу и снимите лезвие

Выключите пилу и заблокируйте полотно, чтобы предотвратить движение. Снимите лезвие. Большинство современных дисковых пил имеют «переключатель разблокировки полотна», который упрощает этот процесс.

Если у вас нет этой функции, вам нужно использовать гаечный ключ, чтобы ослабить винты, удерживающие лезвие на месте. Некоторые пилы поставляются с специальным гаечным ключом, который позволяет ослабить винты.

Если у вас этого нет, не волнуйтесь. Просто найдите гаечный ключ, который плотно входит в винт, и поверните его.Удалите винт и шайбу, и тогда вы сможете вынуть лезвие.

Отметьте зуб, с которого вы начали работать

Опустите лезвие и отметьте первый зуб, с которого хотите начать, чтобы не сбиться с пути. Установите алмазный диск на Dremel. Алмазный диск лучше подходит для заточки и резки твердых предметов.

Начало заточки

Надежно закрепив алмазный диск, можно затачивать. Положите лезвие на бок.Подключите Dremel к сети, если вы используете Dremel со шнуром питания, и включите его.

Слегка надавите на спусковую кнопку. Диск должен начать вращаться. Осторожно приложите вращающийся диск к отмеченному зубу примерно на 2-3 секунды и перейдите к следующему зубу.

Вы можете очень осторожно ощупать кончик заточенного лезвия, чтобы убедиться, что оно хорошо заточено. Сделайте это для всех зубов на лезвии.

Присоедините лезвие назад

Когда результат вас удовлетворит, снова прикрепите лезвие к пиле.Для этого сдвиньте крышку лезвия назад, зафиксируйте лезвие и ввинтите его.

Это тот же процесс, которым вы следовали при снятии лезвия. Только сейчас вы делаете это наоборот.

Сделайте пробный запуск

Когда полотно станет абсолютно твердым, разблокируйте полотно и включите пилу для пробного запуска. Лезвие должно быть достаточно острым, чтобы продолжить работу.

В конце концов, при заточке лезвия с помощью Dremel или напильника вам необходимо обратить внимание на каждый зуб, его форму, направление, в котором он обращен, и фаски, чтобы не заточить неправильный край.Кроме того, вы можете заточить лезвие с обеих сторон. Это позволяет повысить эффективность пиления.

Следуйте любому из вышеперечисленных методов, и вы получите диск для циркулярной пилы, который будет как новый. Не забудьте сообщить нам, поможет ли вам этот пост достичь желаемых результатов, оставив комментарий.

Получите удовольствие от заточки пилы.

Заточка пил для циркулярных пил - Сделай сам

Ниже приводится выдержка из Основы заточки (Fox Chapel Publishing, 2010).Вы можете продлить срок службы своих деревообрабатывающих инструментов и повысить эффективность и качество столярных работ, если их лезвия будут хорошо заточены. Основы заточки проведет вас через затачивание кромок различных ручных инструментов, лезвий и битов некоторых электроинструментов с подробными инструкциями и подробными иллюстрациями. Этот отрывок взят из главы 3 «Заточка лезвий и бит».

Пильные полотна для пеленального стола

Удаление лезвия. Работая перед столом, отключите машину от сети, выньте вставку и вставьте кусок обрезка дерева под зуб лезвия, чтобы лезвие не вращалось. Используйте гаечный ключ, поставляемый с пилой, чтобы ослабить гайку оправки (см. Рисунок в галерее изображений). Большинство оправок для настольных пил имеют обратную резьбу; гайка ослабляется по часовой стрелке. Завершите ослабление гайки вручную, убедившись, что она не упала в машину. Осторожно снимите лезвие и шайбу с оправки. Изношенное или поврежденное лезвие следует выбросить и заменить.

Установка лезвия. Наденьте лезвие на оправку так, чтобы его зубья были направлены в направлении вращения лезвия (к передней части стола). Вставьте фланец и гайку и начните затягивать вручную. Чтобы завершить затяжку, возьмитесь за пильный диск тряпкой и используйте гаечный ключ, поставляемый с пилой (см. Рисунок). Не используйте кусок дерева в качестве клина, так как это может привести к чрезмерной затяжке гайки.

Замена переносных дисковых пил

Снятие полотна переносной циркулярной пилы. Положите пилу на бок на рабочую поверхность корпусом полотна вверх. Втяните нижний щиток полотна и, взяв полотно тряпкой, ослабьте гайку оправки с помощью ключа, поставляемого с пилой (см. Рисунок). Снимите гайку и внешнюю шайбу, затем снимите лезвие с оправки. Как и полотна настольной пилы, полотна с твердосплавными напайками следует отправлять на заточку, но быстрорежущие стали можно затачивать в мастерской. Чтобы установить лезвие, поместите его на оправку зубьями в направлении вращения лезвия.Установите шайбу и гайку и затяните их вручную. Удерживая лезвие тряпкой, с помощью гаечного ключа поверните гайку на четверть оборота. Не затягивайте слишком сильно.



Очистка этих пильных полотен

Большинство пильных полотен в наши дни состоят из режущих зубьев из карбида кремния, приваренных к стальным пластинам. Карбид чрезвычайно твердый и сохраняет свою остроту очень долго, и это хорошо, потому что вы действительно не можете переточить их дома, вы должны отправить их в профессиональную мастерскую.

Однако перед этим вы можете улучшить характеристики любого лезвия, тщательно очистив его. Присмотритесь - вы увидите запекшиеся отложения смолы и грязи на лицевых и боковых сторонах зубов.

Чтобы очистить лезвие, бросьте его в форму для пиццы и погрузите в уайт-спирит на полчаса. Некоторые рабочие предпочитают коммерческие очистители для смолы, а некоторые рекомендуют использовать очиститель для духовок, но обычные уайт-спириты обычно достаточно смягчают ее, чтобы ее было легко удалить. Затем обработайте грязь щеткой с латунной щетиной и небольшим острым ножом.Снимите все это.

После очистки осмотрите лезвие целиком. В большинстве случаев хорошая очистка - все, что вам нужно, чтобы вернуть давно используемому лезвию почти новую производительность. Однако карбид хрупкий, и вы можете обнаружить сколы или даже отсутствие зубов.

Некоторым мастерам по дереву нравится подправлять сколы на зубах маленьким плоским алмазным шлифовальным кругом. Если вы попробуете это сделать, убедитесь, что вы сохранили исходные углы и поверхности и не закругляете режущие кромки. Время от времени вы обнаруживаете отсутствующие зубы.Хотя производитель может заменить их, это может оказаться дорогостоящим, поэтому, если лезвие не стоит дорого, вам, вероятно, лучше выбросить его и купить новый. (см. иллюстрацию).

Заточка лезвий

Лезвия с твердосплавными напайками лучше всего затачивать профессионально, но модели из быстрорежущей стали можно заточить в мастерской.

Соединение зубов. Для заточки зубьев дисковой пилы с не твердосплавными напайками установите диск в имеющееся в продаже приспособление для наладки пил, следуя инструкциям производителя.Для показанной модели зубья лезвия должны быть направлены против часовой стрелки. Установите фуговальную головку на кондуктор так, чтобы напильник упирался в зубья пилы. Затем затяните винт с накатанной головкой до тех пор, пока зубцы не коснутся файла. Чтобы соединить зубы так, чтобы все они были одинаковой длины, зажмите зажимное приспособление в тисках и поверните лезвие против напильника по часовой стрелке (см. Рисунок). После каждого поворота слегка затягивайте винт с накатанной головкой и повторяйте, пока кончик каждого зуба не будет ровным.

Установка зубов. Снимите стыковочную головку с зажимного приспособления и установите установочную головку. Также снимите приспособление с тисков и установите его на верстак. Отрегулируйте голову на подходящую величину сета или изгиба. Используя пробойник и перфорированный молоток, слегка ударьте каждый второй зуб по установочной головке (см. Рисунок). Снимите лезвие и измените положение установочной головки. Установите лезвие на место так, чтобы зубья были направлены в противоположном направлении, и повторите для пропущенных зубцов, снова поражая каждый второй зуб.

Заточка зубов. После того, как зубья пилы будут соединены и закреплены, подпилите их с помощью имеющегося в продаже приспособления для заточки пилы. Установите приспособление на верстак и свободно установите лезвие на приспособление так, чтобы оно вращалось. Следуя инструкциям производителя, поверните треугольный напильник в держателе файла и отрегулируйте направляющий рычаг, чтобы он соответствовал необходимому шагу и углу зубьев пилы. Начиная с зуба, направленного вправо, подпилите режущую кромку, сдвинув держатель файла по верхней части зажимного приспособления (см. Рисунок).Поверните лезвие против часовой стрелки, пропуская один зуб, и повторите. Точно так же заточите все зубы, направленные вправо. Отрегулируйте треугольный напильник и направляющий рычаг для обработки зубов, направленных влево, и повторите, затачивая все пропущенные зубы.


Перепечатано с разрешения газеты Fundamentals of Sharpening , опубликованной Fox Chapel Publishing, 2010.



Лучший способ заточки дисковой пилы | Home Guides

Лучше всего заточить полотно циркулярной пилы на откалиброванном станке.К сожалению, у большинства людей нет ни одной из этих дорогих машин. Мастера по дереву и плотники используют проверенный метод, чтобы заострить лезвия, когда они затупятся. Вы тоже можете сделать это с небольшим напильником. Это простая процедура, которая подбирает угол зуба (обычно от 15 до 20 градусов) к файлу.

Отключите электропилу от электросети или снимите аккумулятор с циркулярной пилы с батарейным питанием. Снимите полотно с пилы, используя шестигранный ключ на 5 мм или гаечный ключ с открытым зевом на 1/2 дюйма, в зависимости от модели.

Отметьте один из зубьев пилы жирным карандашом в том месте, где вы планируете начать процесс заточки. Зажмите лезвие в тисках так, чтобы отмеченный зуб выступал вертикально. Зажмите только корпус лезвия. Не позволяйте губкам тисков касаться зубов.

Вставьте треугольный напильник с мелкими зубьями в прорезь под отмеченным зубом. Приложите одну сторону пилки к поверхности зуба перпендикулярно поверхности лезвия. Напильник должен плотно прилегать к поверхности зуба.При необходимости отрегулируйте угол. Положение файла должно быть выровнено по горизонтали под небольшим углом.

Подпилите поверхность зуба вперед и назад четыре раза горизонтальным движением. Поместите пилку на второй зуб подальше от того, который вы только что подпилили, пропуская один зуб. Зубья пилы наклоняются в разные стороны, один наклоняется влево, другой вправо. Это означает, что каждый второй зуб будет наклоняться в противоположном направлении. Повторите опиливание этого зуба под тем же углом, что и предыдущий, который вы опилили.

Подпилите таким образом лезвие, при необходимости регулируя лезвие в тисках, пропуская каждый раз зуб, чтобы подпилить только те зубцы, которые расположены под таким же углом, как и предыдущий, до тех пор, пока вы не дойдете до исходного отмеченного зуба.

Снимите лезвие. Поверните на 180 градусов и снова зажмите в тисках. Повторите процесс заточки на всех пропущенных зубах. Угол будет в обратном направлении.

Поместите напильник на отмеченный зуб. На вершине зуба есть небольшое плоское пятно, где поверхность зуба встречается с вершиной, это режущая кромка.Напильник должен располагаться на верхней части зуба ровно. Пилить вперед и назад четыре раза перпендикулярно плоскому участку на каждом зубе. Перемещайте лезвие в тисках по мере необходимости, пока не заточите все зубья. На этот раз пропускать зубы не нужно. Плоское пятно одинаковое на всех зубах. Выньте лезвие из тисков. Установите его на пилу.

Советы

  • Работайте согласованно. Найдите блестящее пятно на стыке пилки с зубом. Это указывает на то, что он работает, и позволяет лучше видеть угол.

Предупреждения

  • Не переусердствуйте. Будьте осторожны при опиливании, чтобы не подпилить зуб меньше предыдущего. Это приводит к разбалансировке лезвия, и лезвие не будет эффективно резать. Не подпиливайте режущую кромку и не скосите кромку. Надевайте защиту для глаз.

Writer Bio

Специализируясь на мебели из твердых пород дерева, столярных изделиях, шкафах, обустройстве дома и архитектурных столярных изделиях, Уэйд Шадди работает в домостроении с 1972 года.Шэдди также работал газетным репортером и писателем, а также писал статьи для журнала Bicycling Magazine. Shaddy начал публиковаться в различных журналах в 1992 году и опубликовал роман «Темный каньон» в 2008 году.

Поставщик станков для заточки циркулярных пил Найти лучший циркуляр

    Поставщик станков для заточки циркулярных пил

    найти лучшие станки для заточки циркулярных пил

    सर्क्युलर सॉ. Вступив в строй в 2013 году, мы, «GGK Enterprises», признаны одними из известных производителей и поставщиков за рубежом ассортимента станков для выравнивания листов и снятия фасок. Автомобильные детали Hydro

    - заточка для дисковых пил, точилка для дисковых пил, продукты на продажу. когда вы делаете покупки в самой крупной онлайн-коллекции на eBay.com. Бесплатная доставка для многих товаров. 370 Вт. Шлифовальный станок для циркулярной пилы, точилка для бензопилы, слайд, для тяжелых условий эксплуатации. 195,98 долларов США. Бесплатная доставка. Или лучшее предложение.

    Поставщик станка для заточки циркулярной пилы Найти лучшего поставщика станка для заточки циркулярной пилы

    Найти лучший станок для заточки циркулярной пилы. После более чем 80 часов исследований и практических испытаний наша команда рецензентов выбрала SKIL как лучшую универсальную циркулярную пилу. Эта пила оснащена мощным двигателем на 15 ампер, который вращает полотно со скоростью 5300 об / мин -

    Ravik Engineers Private Limited - Производитель пил.

    Основанная в 1989 году "Ravik Engineers Private Limited" - это профессионально управляемая организация, представленная в Дели, Индия, и ведущий производитель, поставщик, продавец и импортер премиум-класса промышленного оборудования.

    Производитель вашего шлифовального станка - VOLLMER. и продуктивное использование дисков для циркулярных пил из карбида или быстрорежущей стали. Вот почему у VOLLMER есть подходящее решение для любого применения - будь то стружколом для производства инструментов

    Купить инструменты и аксессуары для заточки - Timbecon

    Sherwood Заточка для дисковых пил YF-870 Простой, но эффективный настольный станок, поэтому вы можете затачивать свои собственные дисковые пилы, когда захотите. Необходимость Поскольку это ручной заточный станок, потребуется немного опыта, чтобы получить эффективную заточку для шлифовального станка для циркулярной пилы

    370W Твердосплавный станок.

    Твердосплавное полотно для циркулярной пилы широко используется для резки алюминиевого дерева и пластмассовых материалов. Шлифовальный станок типа MF-126 используется для заточки круглых твердосплавных пил многих размеров и типов. Если вы замените шлифовальный круг, он также может заострить другую заточку для круглых лезвий

    .

    Эта простая в эксплуатации машина для заточки дисковых лезвий работает на стандартном электропитании на 120 вольт. 220 вольт станки доступны по запросу. Станок предназначен для переточки лезвий от минимум 100 мм / 3.От 94 ″ до максимального диаметра 400 мм / 15,75 ″.

    Sherwood Точилка для дисковых пил - Timbecon

    Не выбрасывайте затупленные лезвия, затачивайте их Простой, но эффективный настольный станок, чтобы вы могли точить свои собственные диски для циркулярных пил, когда это необходимо. Так как это ручной заточный станок, потребуется немного опыта, чтобы стать эффективным на станках для заточки циркулярных пил

    सर्क्युलर सॉ शरपनिंग.

    Введен в эксплуатацию в 2013 году. Мы, «GGK Enterprises», признаны среди заслуживающих внимания производителей и поставщиков широкого ассортимента правильных машин для листогибки Автомобильные детали Гидропневматический пробивной станок Циркулярная пила

    The Blade Mfg.

    Co. Компания по производству лезвий предлагает полотна для холодной пилы Полотна для пил из быстрорежущей стали с твердосплавными напайками Дисковые ножи Лезвия по индивидуальному заказу и для заточки лезвий. С 1946 года клиенты полагаются на качество и надежность The Blade.

    Amazon.com: инструменты для заточки пил

    Mophorn Шлифовальный станок с впрыском воды Шлифовальный станок с круговой пилой Заточный станок с круговой пилойШлифовальный станок с круговой пилой 125 мм, 370 Вт для твердосплавной пилы, лезвие 370 Вт с резервуаром для водыStihl 2 IN 1 EASY FILE

    Лучший поставщик точилки для ножей в Малайзии KW Grind-Tech.

    В качестве поставщика лучшей точилки для ножей в Малайзии KW Grind предлагает точилки для ножей как для прямых, так и для круглых лезвий. Наши услуги по заточке и разумная цена Приобретая промышленную точилку для ножей, вы захотите рассмотреть ту, которая предлагает высококачественные услуги по заточке пилы

    - Burns Power Tools

    Burns Tools использует процесс заточки лезвий SuperSharp, чтобы ваше лезвие оставалось резким дольше и лучше резало. Отправьте нам свои пильные диски с твердосплавными напайками через UPS USPS или FedEx. Посетите наш сайт для получения дополнительной информации о наших услугах по заточке лезвий или свяжитесь с

    Круглая пила Хьюстон Техас Принадлежности для ленточных пил Фрезы

    Круглая пила Компания-поставщик деревообрабатывающей промышленности в Хьюстоне, штат Техас, предлагает полотна для циркулярных пил

    Австралийская пильная компания Austsaw Режущие диски круглые.

    EXTREME технология производства пильных полотен Продукция Австралийской лесопильной компании. Австралийская пильная компания производит пильные полотна более 40 лет.Наша компания по производству режущих лезвий обслуживает широкий спектр отраслей промышленности, производя поставку и обслуживание.

    DIY Carbide Tip Saw Blade Sharpening How to Sharpening.

    Самостоятельная заточка лезвия для циркулярной пилы может показаться простой задачей, но на самом деле это сложный процесс, требующий опыта, терпения и точности. То, что часто начинается как способ сэкономить деньги, улучшая качество и состояние ваших лезвий

    Best 29 Заточка лезвий для циркулярных пил в Latrobe PA с.

    Заточка пилы для циркулярной пилы в Latrobe на YP.com. Смотрите обзоры, фотографии, направления, номера телефонов и многое другое, чтобы узнать о лучшей заточке и ремонте пил в Latrobe PA.

    Станок для заточки дисковых пил kentaiFind round. Станок для заточки дисковых пил

    1. Гидравлическая система с маслом 2. Система индикации цифровой длины 3. Автоматическое управление VS-355FA-DR Станок для заточки дисковых пил Стандартное оборудование 1. Базовый станок Серия с автоматическим циркуляционным охлаждением с мотором 1/8 Адаптированное пильное полотно Дисковые пилы

    - Пильные полотна - The Home Depot

    полотно циркулярной пилы на 7 1/4 полотна для циркулярной пилы diablo полотна для циркулярной пилы с 60 зубьями полотна для циркулярной пилы на 20 мм полотна для круговой пилы размером 41/2 дюйма 3/32 для кирпичной кладки Подробнее на Homedepot. com LightingAppliancesandSmart Home

    Gamut Machine Tools Мумбаи - производитель оборудования для резки труб.

    Кроме того, мы предлагаем полуавтоматические и полностью автоматические циркулярные пилы Станки для резки труб Станки для резки труб Гидравлические копировальные станки для токарных станков Станки для снятия фаски с концов труб Станки для снятия фасок с самоподводом сверлильные головки Фрезерные

    Заточка для дисковых пил, 120 В - harborfreight.com

    Эта портативная дисковая пила точилка дает возможность точить сразу несколько лезвий.Этот станок для заточки пил, изготовленный на основе литого под давлением алюминия и делительного рычага, прочен, но легок. Особенности включают моторный блок, который наклоняет 25

    лучших цен от станка для заточки циркулярных пил.

    Найдите тысячи производителей в Интернете. Оптовый Китай Точилка для Дисковых ПилПокупатели Поставщики и Дистрибьюторы, Эксклюзивно Представленные на Exporthub.

    Запасные части и принадлежности для лесопильных заводов - Пила и ножи York

    Заточные инструменты Расходные материалы и услуги для лесопильных заводов. Oleson Saw стремится быть исчерпывающим источником всех запчастей и расходных материалов для вашей лесопилки.Мы являемся единственным официальным дистрибьютором точильных и опиловочных станков Iseli с широким ассортиментом на складе.

    Китай Станок для заточки лезвий пилы Китай.

    Около 26% из них - пильные полотна, 5% - пильные станки. Вам доступны самые разные станки для заточки лезвий, такие как циркулярная пила и ленточная пила. Также можно выбрать из деревообработки резку металла. А также от

    Как заточить полотно циркулярной пилы - Найди свою лучшую пилу

    Производительность циркулярной пилы в основном зависит от ее остроты.Теперь перейдем к процессу заточки лезвия. Как заточить диск для циркулярной пилы вручную Самые простые шаги. Здесь я подробно опишу весь процесс заточки полотна циркулярной пилы

    для заточки полотна циркулярной пилы.

    Вам доступны самые разные станки для заточки дисковых пил. 533 поставщика продают станки для заточки дисковых пил на Alibaba. com, в основном в Азии. Ведущими странами-поставщиками является Китай, из которого процент поставщиков станков для заточки циркулярных пил

    считает лучшими.

    Как затачивать полотна для циркулярных пил лучше всего.nbsp 0183 32 Заточить лезвие своими руками очень легко, и все, что вам нужно, это алмазная пилка и тиски. Вы бы не стали использовать тупую бритву на своей бороде, так зачем использовать тупое лезвие на вашей пиле. Заключение Это никогда не дисковая пила

    Станок для заточки / точилка / заточка.

    Станки для заточки пильных полотен Fouregory: 1. экономичный тип: нормальные диаметры полотна нормальной точности более низкая цена подходит для полотна tct. 2. Точный тип: пильное полотно большого диаметра высокой точности можно обрабатывать, подходящее для полотна tct.3. точилка

    Станок для заточки дисковых пил CHF 270 - VOLLMER WERKE

    Универсальный станок для заточки пил с твердосплавными напайками диаметром до 840 мм. Для заточки дисковых пил TCT по алюминиевому пластику и, в частности, обработки древесины в мастерской. Полная гибкость использования за счет услуг по заточке малых

    Шлифовальный станок для дисковых пил

    Шлифовальный станок для дисковых пил - Шлифовальный станок для дисковых пил Производители Поиск бывших в употреблении станков для заточки дисковых пил Найдите Vollmer Businaro и Wagner для продажи на Machinio Заточка для дисковых пил GS-450 Вес 405 фунтов Заточка blade s

    Ленточные пилы Полотна для циркулярных пил Фрезы Австралия

    Павлиньи пилы с 1936 года начали обслуживать местные лесопильные заводы и развивались с тех пор, как заточка пил Заточка мобильных пил Кольцевые пилы Тяговые пилы.07 3375 1877sales peacocksaws.com.au

    Станок для заточки пильных полотен AV-40 - Thorvie International LLC

    Этот станок сэкономит вам 25% времени на настройку по сравнению с другими станками для заточки пильных полотен, И является менее дорогим. AV-40 имеет репутацию заточки лезвия пилы более острой, чем нового лезвия. При изучении станка для заточки дисковой пилы убедитесь, что станок для заточки циркулярной пилы

    по лучшей цене в Индии.

    Здесь вы найдете подробную информацию о ценах компаний, продающих станок для заточки циркулярных пил.Getinfo поставщиков производителей экспортеров трейдеров заточного станка для циркулярной пилы для покупки в Индии.

    Принадлежности для мельниц - B.H. PayneandCompany

    Вы обнаружите, что мы установили цены на наши расходные материалы, чтобы предложить вам лучшее качество по самым выгодным ценам. У нас есть в наличии: биты и хвостовики. Наконечники для карбидных пил и сопутствующие товары. DiamondWheels. Сважи. Отрезанные зубы. Ножи для измельчения. Круги шлифовальные. У нас есть точилка для дисковых пил

    от Northern Tool

    Shop 322 точилка для дисковых пил в Northern Tool Equipment.

    Amazon.com: инструменты для заточки пил.

    Mophorn Заточка для дисковых пил для шлифовальных станков с вращающейся угловой мельницей. Станок для заточки лезвий с твердосплавными пластинами 125 мм. 370 Вт. Из 5 звезд 3 209,99 долларов США. 99 $ 226,99 $ 226,99

    Top 5 лучших обзоров точилки для дисковых пил в 2020 году.

    Лучшая точилка для дисковых пил займет всего несколько минут, чтобы подготовить режущий инструмент к работе. При шлифовании вручную все, что вам нужно, это напильник и место для зажима лезвия. Как видно из приведенного выше обзора, существуют устройства для заточки циркулярных пил, которые облегчают задачу.

    Лучшие точилки для круглых лезвий - полное руководство 2020.

    Полотна для циркулярной пилы. Хорошо, мы поняли, что это отчасти очевидно. Но когда вы думаете обо всех различных вещах, для которых вы используете циркулярную пилу, и о том, насколько дорогостоящей может быть регулярная замена полотна циркулярной пилы, имеет смысл инвестировать в точилку

    профессиональный поставщик круглых вибрационных грохотов

    профессиональный поставщик круглых вибросит в южной африке поставщики виброгрохотов в южной африкеCrusher South Africa.Китай высокочастотный профессиональный круговой вибратор Lo ion:

Как затачивать диск для циркулярной пилы [шаг за шагом]

В большинстве случаев пильные полотна будут заменены, а не затачены или даже ограничены. В принципе, не помешает уметь точить полотно циркулярной пилы. Необязательно выбрасывать полотна циркулярной пилы, если они затупились - это также снижает затраты и сокращает время заказа запасных частей.

Вы можете узнать, как заточить диск для циркулярной пилы, следуя инструкциям в этой статье.

Как затачивать диск для циркулярной пилы, шаг за шагом

Перед тем, как мы начнем затачивать диск для циркулярной пилы, необходимо снять лезвие . Щелкните здесь, чтобы узнать, как именно удалить диск циркулярной пилы .

Обязательно отключите питание перед тем, как начать работу с циркулярной пилой. В ручных и погружных пилах часто используется фиксатор шпинделя, с помощью которого можно быстро заменить лезвие .

Эти инструменты используются для заточки дисковых пил.

Имеется специальных шлифовальных устройств для заточки дисковых пил. Однако они обычно связаны с относительно высокими затратами на приобретение и, как правило, не имеют смысла для разнорабочих.

В качестве альтернативы вы можете затачивать старые диски для циркулярных пил вручную. Здесь можно обойтись всего несколькими инструментами. Вам понадобятся:

  • накидной ключ
  • два винтовых зажима
  • плоский напильник
  • набор плоскогубцев
  • треугольный напильник

Однако ручная заточка полотна циркулярной пилы работает только с пилой лезвия, зубья которых не подвергались специальной закалке.

Потому что лезвия, изготовленные из твердого металла, такие же твердые, как и файлы, которые используются для обработки, и не могут быть обработаны с их помощью.

Для пильных полотен с твердосплавными наконечниками необходимо использовать специальное устройство для заточки, которое, например, имеет профессиональные услуги по заточке.

Заточка пильных полотен возможна всего за несколько шагов:

Шаг 1: Снимите пильное полотно

Сначала необходимо снять пильное полотно с циркулярной пилы . Для этого ослабьте гайку накидным ключом, повернув ее по часовой стрелке, и аккуратно извлеките полотно из корпуса циркулярной пилы.

Шаг 2: Закрепите пильное полотно

Пильное полотно закреплено на верстаке для заточки. Это делается с помощью двух винтовых зажимов. Убедитесь, что вы крепко зажали лезвие, чтобы в дальнейшем оно как можно меньше вибрировало при заточке и чтобы не было мешающих вибраций.

Шаг 3. Нанесите отметку

Сделайте отметку войлоком на стороне лезвия, которая позволит вам определить, когда вы заточили круговое лезвие по всей его поверхности.

Затем возьмите напильник, наклоните его примерно на 20 ° и надрежьте 4 раза вверх и вниз по скосу.

Так вам будет легче ориентироваться вокруг пильного диска.

Повторите заточку и подпилите другую сторону дисковой пилы, чтобы зубья были идеально острыми.

Шаг 4: Обрезка зубьев циркулярной пилы

Зубцы полотна пилы обрезаются перед заточкой. Этот шаг необходим, потому что изначально прямой ряд зубов становится неровным со временем и из-за частого использования.

Плоским напильником вершины зубьев приплюснуты до одинаковой высоты. Это делается путем повторения горизонтальных движений пилкой по рядам зубов.

Шаг 5: Установите зубья

Для того, чтобы пила в дальнейшем могла нормально работать и не зацеплялась за заготовку, ей необходимо установить зубья , т.е.

Это обеспечивает ширину пропила, превышающую фактическое полотно пилы, и предотвращает застревание материала.

Для этого лучше всего использовать набор из плоскогубцев. Это помогает создать набор, который равномерно направлен влево и вправо, тем самым гарантируя, что пильный диск в дальнейшем будет идеально работать в обоих направлениях.

Избегайте сгибания зуба, который изначально был установлен слева, направо и наоборот, в противном случае зубья могут сломаться и пильный диск выйдет из строя.

Важно помнить!

Во время заточки необходимо следить за тем, чтобы острие зуба оставалось перпендикулярно плоскости лезвия.Впоследствии при распиловке заготовок это обеспечит ровный и быстрый пропил.

Шаг 6: Заточите диск циркулярной пилы

После того, как ряды зубьев будут подполированы и зубья установлены, можно начинать фактическую заточку. Для этого используйте треугольный напильник .

При нанесении трех-четырех опилов на каждый зуб должна быть получена равномерно заостренная форма, чтобы все зубы впоследствии выглядели одинаково.

Следите за тем, чтобы не удалить слишком много материала сразу, иначе другие зубья придется поправлять позже.

Рекомендуется сначала заточить левый зубной ряд, затем повернуть лезвие и затем заточить правый зубной ряд.

Шаг 7: Установите новое заточенное полотно циркулярной пилы

После заточки полотно можно снова установить в циркулярную пилу.

Обратите внимание на правильную плотную посадку, чтобы избежать дисбаланса и, как следствие, беспокойного движения лезвия. Накидным гаечным ключом гайки затягиваются поворотом влево.

Важно помнить!

При заточке дисковых пил необходимо воздействовать на каждый отрезной сегмент с одинаковой силой и протягивать напильником одинаковое количество раз.Это поможет равномерно заточить все полотно - зубцы будут одинаковыми

Шаг 8: Проверьте переточенное полотно циркулярной пилы

Проверка на защелкивание

После заточки всех зубьев необходимо проверить резку характеристики. Прикрепите оборудование к инструменту, включите питание и распилите пробный деревянный брусок.

Показатели качественной заточки - легкий рез, плавный ход, бесшумная работа. Если наблюдается громкий шум и неравномерное резание материала, необходимо проверить высоту зубьев, возможно, она не та.

Чтобы выровнять все режущие сегменты, поднимите маркер до режущей кромки и сделайте полный поворот оборудования в направлении, противоположном направлению вращения.

Осмотрите поверхность: на каждом зубе должна остаться отметка, чтобы можно было сравнить высоту всех сегментов. Найдите зубы с наибольшей высотой и осторожно уменьшите их длину напильником.

Заточка циркулярной пилы: профессионал или самостоятельно?

Профессиональный сервис не требует больших затрат.

Точилка для циркулярной пилы относительно дорогая (около 600 долларов за настольную точилку).

Специалист заточит ваше лезвие менее чем за 15 долларов.

Цена на профессиональную заточку лезвия зависит от диаметра и количества зубьев лезвия.

Вот указание цен на заточку твердосплавных дисков для дисковых пил:

Диаметр Количество зубьев Обычно соблюдаемая цена
250 80 Около 20 $.
300 96 Около 20 $.
350 108 Около 24 $.
400 108 Около 25 $.
450 108 Около 26 $.
500 140 Около 38 $.
600 144 Около 40 $.

Как узнать, затупилось ли полотно циркулярной пилы?

Пильный диск вращается медленнее и поэтому меньше продвигается к заготовке.

Тупой диск для циркулярной пилы можно узнать по этим знакам:

  • Пильный диск движется медленно и медленно вращается.
  • Ваша циркулярная пила внезапно издает необычные вибрации
  • Плохой срез или изношенные кромки реза
  • Вместо опилок более тупые зубья производят более мелкие опилки
  • Интерфейсы обугливаются и начинают дымиться из-за трения полотна пилы слишком сильно

Сломанные или сломанные зубы еще более очевидны. Это происходит, когда полотно циркулярной пилы ударяется о гвоздь или другой металл. В этом случае стоит купить новый пильный диск.

Если ваше пильное полотно затупилось «только», то его стоит переточить. Это можно сделать разными способами. Вы можете заточить полотно пилы разными способами самостоятельно или поручить эту работу профессионалу.

Может быть, вы решили, что вам нужна пила, и не знаете, какой тип пилы выбрать. Я написал в подробном сравнении циркулярной пилы иЗдесь Митра видел.

Сколько стоит заточка пильного полотна?

Стоит ли точить полотна для циркулярных пил?

При использовании многих инструментов, конечно же, возникает вопрос, стоит ли заточка пильного полотна на самом деле. В этой статье вы узнаете, какие цены вам необходимо рассчитывать при заточке дисковых пил и какие существуют различия в ценах.

Цены

Цены могут быть самыми разными. В традиционных мастерских по заточке инструментов для заточки полотна циркулярной пилы часто требуется больше, чем будет стоить новая. Цены в 20-30 долларов за помол довольно распространены.

Цены в интернет-магазинах шлифовки часто бывают довольно высокими, в зависимости от количества зубьев на пильном полотне. Также доступны предложения от 8 до 10 долларов за диск для циркулярной пилы (плюс стоимость доставки, в основном обратная доставка).

Даже при наличии шлифовальных машин на месте всегда необходимо учитывать расходы (транспортные расходы) на приемку и вывоз, а иногда и время, необходимое.

Разница в цене

В некоторых случаях цены также рассчитываются на другой основе - например, за зуб пильного полотна (около $.80 дюйм / дюйм на зуб, если это рассчитано). Это также объясняет разницу в цене при заточке разных пильных полотен.

Причины цены

Профессиональные шлифовальные станки очень дороги (некоторые устройства стоят почти 200 000 долларов). Шлифовальные круги, используемые для шлифования, в основном представляют собой алмазные круги, которые также очень дороги и со временем изнашиваются.

Знаете ли вы, что существует более 32 видов пил? Щелкните здесь, чтобы увидеть этот огромный список пил.

Заточка дисковой пилы

с помощью a dremel

Вы наверняка знаете небольшую многофункциональную шлифовальную машину Dremel .Практичные ручные инструменты могут быть оснащены всевозможными насадками, чтобы вы могли использовать их, например, для пиления или шлифования.

Так что есть смысл затачивать пильные полотна с помощью Dremel. При заточке диска дисковой пилы с помощью Dremel трудно всегда поддерживать правильный угол заточки без инструментов.

Либо у вас большой опыт и твердая рука, либо вам нужно подходящее приспособление для зажима .

Кстати, для заточки цепей для цепной пилы от Dremel доступна подходящая насадка, которая значительно упрощает эту работу.Идеально, если вы хотите заточить бензопилу.

Какой угол зацепа у пильного диска?

Зубья циркулярной пилы затачиваются с учетом четырех основных углов, которые образуются при пересечении плоскостей:

  • передний угол;
  • задний угол;
  • угол скоса передних
  • задних уровней.

Угол заточки также учитывается как вспомогательное средство, которое определяется величиной переднего и заднего углов.

Углы заточки зависят от предполагаемого использования пилы:

  • передний угол от 15 до 20 градусов подходит для продольной распиловки;
  • с поперечными пилами - от 5 до 10 градусов;
  • для универсального использования в среднем 15 градусов.

Когда точить диск для циркулярной пилы?

Определенно существуют определенные признаки, по которым можно судить о состоянии полотна циркулярной пилы.

Заточка полотна циркулярной пилы необходима в следующих случаях:

  • Во время работы возникает дым, специфический запах горящей древесины, кожух, закрывающий зубья пилы, начинает быстро нагреваться.
  • При перемещении инструмента по заготовке необходимо прикладывать значительные усилия, как если бы пила толкалась вперед.
  • После резки материала и визуального осмотра кромки распила видна черная сажа или большое количество сколов, заусенцев волокна и сколы.
  • При внимательном рассмотрении зубьев пилы в увеличительное стекло можно увидеть, что режущие части имеют не острые, а закругленные края.

Заключение

Во многих случаях самостоятельная ручная заточка пильных полотен имеет смысл, потому что это экономит ресурсы и деньги.

Повторная заточка возможна без проблем, особенно с незакаленными пильными полотнами.

Изношенное пильное полотно снова готово к работе всего за несколько шагов, а безопасная и безупречная функциональность гарантирована. Двойной шлифовальный станок с соответствующими шлифовальными кругами может ускорить шлифовальные работы.

Если другая сторона представляет собой пильное полотно с закаленными концами, ручная доработка невозможна.

Но и тут новую покупать не обязательно: точилки специальные тоже тут помогают. В конечном итоге потребуется новое пильное полотно , если старое изношено слишком сильно или имеет чрезмерные повреждения .

Как затачить полотно циркулярной пилы с помощью напильника

Если у вас есть алмазный напильник, вот шаги для заточки полотна:
Во-первых, вам нужно снять полотно.
Обычно дисковые пилы имеют систему снятия полотна в полной защите.
Для более старых моделей вам понадобится гаечный ключ, чтобы вывернуть болты.
После этого желательно удерживать лезвие в тисках, чтобы провести заточку.
Поверните зубья лезвия перед собой, но не затягивайте слишком сильно, чтобы не повредить его.
Затем вам нужно сделать отметки фетром по бокам лезвия.
Это поможет вам ориентироваться в лезвии.
Наконец, принесите файл, который вы наклоните на двадцать градусов и подпилите четыре раза сверху вниз.
Сделайте то же самое с другой стороны.
Для четвертого шага вам нужно подпилить острие каждого зуба, а затем, чтобы закончить, вам нужно будет только поставить лезвие на место, так как теперь оно очень острое.
Можно переустановить на циркулярную пилу.

Какие методы заточки дисковой пилы?

Мастера по заточке знают, как правильно заточить полотно циркулярной пилы.
Услуги специалиста дадут хороший результат, но придется заплатить деньги.
Имея под рукой специальные инструменты, процедуру можно провести самостоятельно.
Способы заточки полотна циркулярной пилы:
- круги для заточки пил с алмазным абразивом;
- напильник для заточки и тиски для фиксации диска;
- профессиональный станок стоит дорого, но результат высочайшего качества.

станки для заточки пил

Suffolk Machinery Ленточные пилы Timber Wolf

Новый Интернет-магазин! Нажмите здесь, чтобы купить от 1-1 / 4 до 2 лезвий. Ленточные пилы с твердосплавным наконечником Timber Wolf. Напольные ножи для доступа к компьютеру Timber Wolf

Уточнить цену

Как заточить цепную пилу с помощью точилки для цепных пил

Заточить бензопилу не страшно. Противные на вид резаки бензопилы могут напугать вас, и вы подумаете, что вы не можете заточить пилу самостоятельно. Но примерно за 10 минут с помощью пары недорогих файлов и направляющих вы можете превратить свою медленно режущую бензопилу в ниндзя, рубящего дрова.

Уточнить цену

Saw Specialty Corporation

Saw Specialty Corporation Американский магазин пил! Мы - лучший центр решений для пиления. Мы являемся поставщиком промышленного пильного оборудования, промышленных пил, заточки промышленных пил, расходных материалов для промышленных пил и ремонта дисковых пил. Мы также предлагаем промышленные чистящие средства Bionic, охлаждающие жидкости и смазочные материалы для промышленных пил.

Уточнить цену

Торцевое шлифование зубьев с помощью VOLLMER Точная заточка

Универсальный станок для заточки дисковых пил с твердосплавными напайками диаметром до 1300 мм.Для заточки пильных полотен по дереву, алюминию и

в мастерских. Узнать цену

Станок для заточки пил eBay

90 результатов для станка для заточки пил Сохраните станок для заточки пил, чтобы получать оповещения по электронной почте и обновления в ленте eBay Feed. Отменить подписку на станок для заточки пил до

Узнать цену

Станки для заточки ручных пил Продукты Поставщики

Товары / Услуги для станков для заточки ручных пил Станки для заточки инструментов (41 компания) Шлифовальные и заточные станки для инструментов - это универсальные станки для шлифовки, используемые для шлифования, хонингования, отделки, заточка и чистовая обработка режущего инструмента.Они используются для ремонта и производства режущих и надрезных инструментов до полной

Уточнить цену

Заточка собственных полотен для ленточных пил. Уголок для инструментов

22 ноября, 2011 Существует два основных способа заточки полотна ленточной пилы: механически, с использованием станка или станков, предназначенных для заточки и переустановки лент, и вручную, с использованием ручных инструментов или ручных электроинструментов. . При правильном выполнении вручную или на станке обычно можно добиться 4-5 заточки одной ленты, прежде чем геометрия зуба существенно изменится.

Уточнить цену

Шлифовальная заточка

Посмотреть все Заточно-заточные станки, представленные на EX-FACTORY.

Уточнить цену

Заточники и установщики ленточных пил Wood-Mizer

Заточники и приспособления для заточки ленточных пил Wood-Mizer помогут вам поддерживать работу лесопильного завода в рабочем состоянии. Выберите один из трех устройств для заточки ленточных лезвий и четырех устройств для наладки ленточных лезвий. Как получить прибыль? Заточка лезвий Этот станок автоматически настраивает обе стороны лезвия на предельную точность.

Получить цену

Станок для заточки лезвий циркулярной пилы из карбида

Станок для заточки лезвий циркулярной пилы из карбида Mf, Станок для заточки резцов Mf2718A, Заточный станок для заточки лезвий пил в Китае, предлагающий станок для заточки лезвий для круглых пил из твердых сплавов Mf126 для всех видов лезвий из твердых сплавов Станок для заточки лезвия / лезвия станка для шлифовального станка, Mf-506 Автоматический кромкооблицовочный станок по дереву с полировкой,

Уточнить цену

Наборы ручных пил для заточки ручной пилы Highland Woodworking

Инструменты для заточки ручных пил в Highland Woodworking. FLIP через наш последний каталог деревообрабатывающих инструментов

Узнать цену

Заточное оборудование для продажи lps-inc

Заточка ленточных пил Iseli BS4 BS-4 имеет новую головку на станке с 5-месячным использованием Левый привод 1 месяц использования Правый привод Iseli BS4 1 год использования Y Сервопривод оси 2 месяца использования Сервопривод оси X 6 месяцев использования Новый двигатель вверх / вниз.

Узнать цену

Магазин заточных станков на Woodcraft

Если вы ищете идеальный заточный станок, не ищите дальше. У нас есть большой выбор заточных станков для ваших нужд в заточке инструментов.

Уточнить цену

Подержанные точилка и шлифовальный станок для пильных полотен kempler

Станки для заточки и шлифования пильных полотен используются для повторной заточки или шлифовки кромки пильного полотна, чтобы восстановить его до нового острого состояния. Типы точилок / шлифовальных машин для пильных полотен. В зависимости от области применения доступны различные типы заточных / шлифовальных машин для пильных полотен. Основными частями любого заточного станка для пилы являются шлифовальный круг

Узнать цену

Напильники и ретушеры Foley

Все, что вы когда-либо хотели знать, но боялись спросить, о напильниках Foley Belsaw (модели F-61 и 387) и retoothers (модель 385).Самый простой способ заточить ручную пилу - это ножовщик!

Получить цену

Home Пильный инструмент Rosemount Rosemount, MN (888) 423-9550

Пильный инструмент Rosemount! Ваши местные газонокосилки, бензопилы и многое другое. Местное владение с дружелюбным общественным обслуживанием. Детали для удовлетворения ваших потребностей. Бренды, которым вы доверяете. Служение сообществу. на более чем 40 лет

Уточнить цену

Точилка для бензопил Timberline Заточите бензопилу

Мы поддерживаем все наше оборудование в первозданном состоянии, а это требует много времени и усилий.Точилка для бензопил Timberline действительно экономит время, когда дело доходит до того, чтобы наши бензопилы оставались острыми и готовыми к любым действиям. Я бы порекомендовал станок для заточки бензопил Timberline

Узнать цену

Заточные станки Foley для пил? Sawmill Creek

1 апреля 2011 Заточные станки для пилы? Некоторое время я искал переделку зубьев пилы Foley, но теперь у меня есть возможность получить ее вместе с Filer и Setter (385 397 387). Все они в очень хорошем состоянии и укомплектованы наборами храповиков и держателей лезвий.

Уточнить цену

Заточка пилы - Станок Райта

Станки Заточки пилы Райта заточат ваши пилы с точностью и точностью экономии времени. С комбинацией верхней и торцевой точилки, двухсторонних шлифовальных станков для круглопильных пил, двухсторонних шлифовальных станков для ленточных пил и профильных станков на выбор, мы уверены, что вы найдете станок, который подходит для вашей пилы

Узнать цену

Станок для заточки циркулярных пил на Лучшая цена в Индии

Марка «GMG» Заточной станок для циркулярных пил.Обладая обширными знаниями и опытом в этой области, мы предлагаем высококачественные станки для заточки циркулярных пил. Эти машины широко востребованы для пилы холодного трения

Уточнить цену

Moon's Saw Shop поставляет качественные рабочие услуги с

Оборудование для заточки инструментов. Аксессуары Cuttermaster; Пила, резак, шлифовальный станок; Принадлежности для заточки инструментов Tormek Edge; Цепное пильное оборудование; Ленточный шлифовальный станок, очиститель ремней; Цепное пильное оборудование; Ленточный шлифовальный станок, очиститель ремней; Рекламный флаер; Посмотреть полный каталог; Б / У ПЕРЕКОНДИЦИОННАЯ ТЕХНИКА; ЗАКРЫТЬ.ПОПУЛЯРНЫЕ КОЛЕСА. Список желаний

Получить цену

8 лучших точилок для бензопил 2019 года Видеообзор

Регулярная заточка бензопил продлевает срок службы инструмента, экономит ваше время при его использовании и снижает риск отдачи, разлетающихся обломков или застревания пилы кусок пиломатериала. Наряду с защитными очками, каской, защитой для ушей и рабочими перчатками, хорошая точилка для бензопил -

Уточнить цену

Шлифовальный станок для твердосплавных лезвий по камню ludotecahappytime

Продажа Станок для заточки круглых каменных лезвий. Точилки для круглых каменных лезвий Максимальный диаметр заточенного лезвия до 800 мм. Для шлифовальных станков в рамках акции мы добавляем 5 оригинальных новых немецких качающихся камней (красный, белый или серый на выбор или смешанные) Узнать цену . Б / у Заточные станки для пил.

Уточнить цену

Станки для заточки дисковых пил по металлу ALESA

Станки для заточки дисковых пил по металлу. Повторная заточка, повторная резка и снятие фасок различных дисковых пил из быстрорежущей стали и твердого сплава выполняется быстро, легко и безопасно с помощью REDENT 400.Вставьте циркулярную пилу нажмите кнопку пуска, все остальное сделает автоматический заточный станок REDENT 400, ваше время

Узнать цену

ШЛИФОВАЛЬНЫЕ СТАНКИ ДЛЯ ЦИРКУЛЯРНЫХ ПИЛ

Пильные полотна

Станки для заточки пильных полотен Kaindl для заточки и заточки твердосплавных пильных полотен.

Станок для заточки пильных полотен Kaindl SSG 600 оснащен линейной подачей полотна. Подача шлифовального круга к зубу пилы осуществляется вручную.Такая заточка зуба и спинки зуба для лезвий диаметром 100-600 мм возможна. Базовая версия состоит из руководства SSG 600 для использования на столе, с корундом и алмазным шлифовальным кругом, а также с проставками.

SSG 600-A DC - это полуавтоматический станок для заточки пильных полотен с электропневматическим цифровым управлением. Настройки выполняются с помощью удобного цифрового элемента управления на дисплее.

С помощью интуитивно понятной панели управления можно установить количество зубьев пильного диска, попеременное продвижение зуба, а также время заточки и транспортировки.Станок шлифует лезвия от 100 до 600 мм. Полностью укомплектованная версия станка для заточки дисковых пил SSG 600-A DC поставляется с подставкой, алмазным шлифовальным кругом, корундовым шлифовальным кругом, набором инструментов, блоком подготовки воздуха, комплектом редукционных колец, двумя зажимами для полотна и двумя держателями шлифовальных кругов.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
