Универсальный деревообрабатывающий станок STINKO WOODKRAFT ST-2500 - цена, отзывы, характеристики, фото

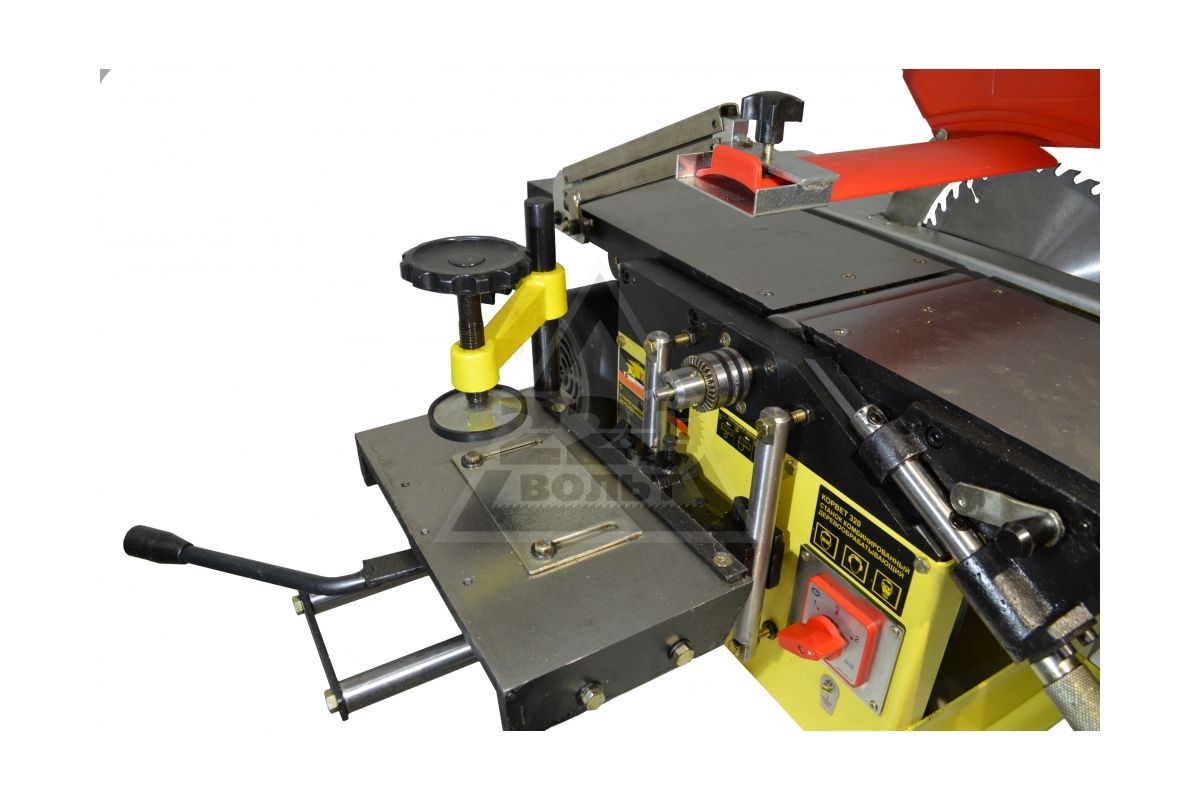

Универсальный деревообрабатывающий станок STINKO WOODKRAFT ST-2500 используется для выполнения строгания (фугования), распиловки, фрезерования и сверления деревянных заготовок в домашних условиях.

С помощью специальных приспособлений и линеек, которые входят в комплект поставки, можно проводить как прямую, так и поперечную распиловку под углом до 45 градусов с высокой точностью, что значительно расширяет возможности оборудования.

Функция отключения станка от источника питания в случае перегрева асинхронного двигателя обеспечивает защиту от поломки.

  • Мощность двигателя, Вт 2500
  • Напряжение питания, В 220
  • Тип электродвигателя асинхронный
  • Диаметр шпинделя 32
  • Число оборотов, об/мин 5500
  • Max диаметр сверла, мм 16
  • Max глубина сверления, мм 130
  • Сверлильный патрон есть
  • Сверление: Мах диаметр инструмента, мм 45
  • Ход подвижного стола, мм 3
  • Max глубина пропила, мм 100
  • Материал обработки древесина
  • Max ширина заготовки, мм 250
  • Диаметр аспирационного отверстия, мм 38; 100
  • Диск в комплекте есть
  • Диаметр пильного диска, мм 280
  • Посадочный диаметр пильного диска, мм 32
  • Частота вращения пильного диска, об/мин 5500
  • Продольное пиление да
  • Поперечное пиление да
  • Пиление под углом да
  • Пиление: Длина рабочего стола, мм 750
  • Пиление: Ширина рабочего стола, мм 510
  • Частота вращения строгального вала, об/мин 5500
  • Max глубина строгания/фугования, мм 3,5
  • Max ширина строгания/фугования, мм 250
  • org/PropertyValue"> Строгание по плоскости да
  • Строгание по ребру да
  • Строгание под углом да
  • Строгание: Длина рабочего стола, мм 880
  • Строгание: Ширина рабочего стола, мм 320
  • Ножи в комплекте есть
  • Количество ножей, шт 2
  • Стол/опора в комплекте нет
  • Фрезерование: Длина рабочего стола, мм 370
  • Фрезерование: Ширина рабочего стола, мм 200
  • Фрезерование: Мах диаметр инструмента, мм 160
  • Автоподача нет
  • Вертикальное перемещение шпинделя, мм 0
  • Вес, кг 61
  • Габариты, мм 950х575х300
  • Показать еще

Этот товар из подборок

Комплектация *

  • Строгальная машина
  • Пильный стол
  • Строгальный стол
  • Прижимное приспособление
  • Приспособление для поперечной распиловки под углом
  • Линейки для строгания и распиловки
  • Переходник для удаления стружки
  • Оснастка
  • Опоры
  • Средства индивидуальной защиты
  • Паспорт
  • Упаковка

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 64,00

Длина, мм: 920
Ширина, мм: 575
Высота, мм: 300

Особенности STINKO WOODKRAFT ST-2500

Безопасность
Пильный диск закрыт кожухом для защиты оператора от травм и попадания мелких частиц.
Быстрая остановка
Большая красная кнопка останавливает работу станка в случая возникновения аварийной ситуации.

Преимущества

  • Широкие возможности применения
  • Защита от поломки
  • Возможность подключения вытяжных устройств
  • Прочная конструкция STINKO WOODKRAFT ST-2500
  • Мощный асинхронный двигатель 2500 Вт
  • Высокая точность распиловки

Произведено

  • Россия — родина бренда
  • Китай — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

Отзывы о деревообрабатывающем станке STINKO WOODKRAFT ST-2500

Оставить свой отзыв На данный момент для этого товара нет расходных материалов

Способы получения товара в Москве

Доставка

Вес брутто товара: 64 кг
Габариты в упаковке, мм: 920 x 575 x 300

В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАлыкельАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадеждаНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль

Самовывоз: бесплатно

  • м. Буревестник, г. Нижний Новгород, ул. Коминтерна, д. 155 По предзаказу на 5 мая, после 13:00 В корзину
  • м.Горьковская, г. Нижний Новгород, ул. Костина, д. 13 По предзаказу на 5 мая, после 12:00 В корзину
  • г. Нижний Новгород, ул. Суздальская, д. 70 По предзаказу на 4 мая, после 20:30 В корзину

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Средний срок ремонта для данной модели составляет 35 дней

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 1 год

По данным сервисного центра ВсеИнструменты.ру у товара Универсальный деревообрабатывающий станок STINKO WOODKRAFT ST-2500 низкий процент брака

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры Адрес Контакты

СЦ "СТИНКО" МСК

Пермь. СЦ компания "СТИНКО" ул. Уральская, д.111. (8 902 475 52 13 Алексей Иванович. 89124977711 Зиятдинов Альберт Юнасович)  +7 (912) 497-77-11
Может понадобиться

Станок деревообрабатывающий многофункциональный BELMASH SDM-2500PRO

Часть II и III

2. Пильный диск

Шкала выставления высоты диска не совпадала с реальностью на 5мм, кстати и в видео тоже это видно. Оторвал наклейку, которая кстати не очень липкая была, и переклеил как правильно, чтобы 0 на шкале и касание диском (зубцом) угольника установленного на столе совпадали.  Скотчем приклеил наклейку по краям. Мне кажется лучше сделать не наклейку , а подвижную металлическую шкалу (вот чтобы точно установить), еще бы с миллиметровой ценой деления или пол мм. даже, и металлический указатель - стрелку как и для фрезы. Вдруг получится настолько годно, что серьезно повысится точность пропила? Шкалу фрезы не проверял, потому что фреза в комплект не входит. Так же бы очень хотелось в комплект внешнее устройство выставления вылета диска. Что то вроде буквы П и винта вверху, Для быстрой и точной установки. Да и винт можно было бы легко регулировать и измерять вылет штангенциркулем.

Доп оборудование

Одноразовые беруши 3М - интересно, но бессмысленно. За те же 50-70р можно купить китайские многоразовые наушники, какими кстати и пользуюсь сам. С очками тоже самое + 100р и полноценные функциональные защитные закрытые, российского производства даже, очки были бы, а так, не пригодится, к сожалению, но спасибо.

3. Сборка / действие линейки:

а) Почему шайб М5 только 4 штуки а М8 нет вовсе, только гровер который царапает краску? Очень понравилось при монтаже бокового крепления уголков втулка с резьбой на М8 - оригинальное решение. Мало ли сорвет резьбу нарезанную в корпусе станка.
б) Показания шкалы угла наклона (в градусах) упора с одной стороны не совпадают с другой (как выяснилось из за малой разницы в подтяжке барашков каретки, (см п. ж.), почему нет регулировки самой шкалы наклона передвижением её и затягиванием винтами, как на линейке? Нет ведь 100% гарантии что установленная шкала будет давать абсолютно точные углы, если она держится с 2х сторон на переменной высоты каретках (смотря с какой силой затянуты винты каретки справа и слева). Добавить бы пазы фиксации точной на 90 и 45 22 градусов.
в) Плашка 3s (по инструкции) каково её назначение, доп. усиление, вероятно, так ведь и так сам упор весом кило около 5... Не забудет ли оператор станка перебрасывать плашку в зависимости от смены операции? Мне она не понравилась, казалось из за нее идет кривизна в отпиле кромки горбыля, когда не получается точно упереть край доски в упор. Да и про отпиливании уже обрезной доски казалось, что уходит из за этой плашки в зазор под конец пропила доски когда более 2-3 метров уже отпилено. В итоге снял её совсем.
г) Ролики каретки, смазывал, ослаблял винт - так себе вращаются при движении, рукой крутятся, но не свободно. Линейка не то чтобы скользит по ним, а просто переваливается,  перетаскивается, роликов много, а комфорта нет =), разом по обеим сторонам не едет если тянуть на одну сторону, за середину, сбоку смысла тянуть нет, так как нужно смотреть на сколько см. передвинулась она. Получается, с одной стороны, натянул на нужное значение, зафиксировал, подтянул с другой, проверил с первой, и в миллиметр точно не выставишь, указатель и шкала достаточно удалены друг от друга, надо смотреть ровно на указатель сверху, ни слева, ни справа чтобы не ошибиться. Как то, сложно, но думается не слишком, я всего раз 10 выставлял значения, еще не распробовал, да и делал несколько иначе.
Так же не понял назначение 3его барашка посередине, снизу каретки. Зачем он нужен и вроде бы и не сильно останавливает движение каретки? Да и вообще, зачем их 3 то сразу, почему бы не обойтись одним но с, допустим, площадкой прижимной внутренней над резьбой (опять же напрашивается квадратный профиль и эсцентрик см. вроде такого допустим http://best.findnewsales.ru/img/products/2238-ekscentrik-ot-bbb.jpg). Вот так вот надо передвинуть, крутишь, крутишь эти барашки 6 раз открутил, 6 раз закрутил, 12(!) движений по сути лишних.
д) Мне кажется резиновые или силиконовые ролики (с подшипниками в идеале ) были бы интереснее и двигались бы лучше.
е) Так же думаю, для направляющей лучше было бы использовать квадратный профиль, а не круглый (это конечно исключительно мое мнение). С круглого каретка бы не опрокидывалась при ослаблении винтов крепежных и снятой линейке. Да и не было бы смысла в центровочном пазе на ролике.
ж) Выяснилось, что при хорошей такой затяжке барашков - держателей каретки (а иначе выкручиваются и падают в стружку) (почему бы не сделать не снимаемые с ограничителем или включить в комплект ограничитель хода?), угол наклона линейки оказывается не 90 градусов (проверяю качественным угольником каждый раз). И паз для изменения угла не дает выставить 90 потому, что линейка уходит чуть ниже или выше из за затяжки каретки и видимо калибровки перпендикулярности столов. Мое предложение - сделать  фрезеровку паза и возможность установки отрицательного (наклон не против стола распила, а на стол) (тупого) угла больше 90 градусов 95-100. Не обязательно писать об это на шкале, а дать возможность подвинуть шкалу и петлю движения больше сделать под особенности установки и затяжки в целом системы линейка-каретка-плашка. Вполне хватило бы 2-3 градусов сверху.
з) Съем и перестановка линейки. Не сказал бы, что снимающиеся барашки каретки очень удобны. Легко потерять, непонятно где хранить (вот бы сумочка под подставку пригодилась) Почему бы не сделать на несъемных винтах эксцентриках которые бы сжимали внутренную трубу и ослаблялись бы поворотом. Как допустим, крепятся колеса у велосипеда.
ж) Шкала линейки вроде бы удобная, но пока не привык к ней и меряю расстояние от диска до плашки линейкой маленькой, но точной. Уж больно, как то, вот выставление одинаковой цифры с 2х разных сторон пока кажется, что может подвирать или кривовато стоять линейка. Я бы честно сказать добавил бы что то вроде микровинта на каретку,  как на штангенциркулях, второй узел зацепа, чтобы можно было горизонтальным барашком доводить её уже абсолютно точно. Было бы куда как интереснее чем мои манипуляции из п.г Тут получалось бы.
Затянул зацеп - выставил гайкой нужное значение с 2х сторон, никуда ничего тянуть не надо - затянул саму каретку.

Сборка в целом: чтобы не выглядело так что: "всё плохо, нужно доделывать каждую деталь" - хочу добавить самое важное: всё, кроме моего мнения (которое может и не совпадать с мнением, допустим разработчиков или других покупателей, и я это прекрасно понимаю !) по отдельным вопросам которые можно и доработать - сделано качественно, собирается, завинчивается, подходит одно к другому. Не было такого, чтобы не сходилось, нужно было применять силу, подпиливать, подтачивать и доводить. Как вот в инструкции есть так и собирается легко. Резьбы на месте, размеры отверстий совпадают. Ничего не отваливается, не люфтит, держится прочно и крепко. Металл толстый, окрашенный хорошо, детали тяжелые, не экономили нигде.

Продолжение следует...

Универсальный заточной станок СМ-А (Top Work)

Универсальный заточной станок с системой телеметрии фирмы ТОР WORK(Тайвань), модель СМ-А.

Cтандартная комплектация СМ-А:
  1. Держатель шлифовальной бабки с удлиненным стержнем
  2. Кожух шлифовального круга с удлиненным стержнем
  3. Суппорт передней бабки
  4. Прямые цилиндрические цанговые патроны: Размер в мм: Ø 5, 6 ,8, 10, 12, 16, 20, 25, 32.
  5. 4 стандартных и 1 удлиненный фланец.
  6. Алмазная правка.
  7. Гаечный ключ для шлифовальной бабки.
  8. Держатель алмазной правки.
  9. Регулируемое приспособление для суппорта задней бабки
  10. Гаечный ключ для шлифовального круга х 2шт.
  11. Выравнивающие блоки х 4
  12. Стандартная оправка.
  13. Комплект отверток х 2 шт.
  14. Двухсторонние гаечные ключи.
  15. Набор из 4 делительных кругов для механизмавинтообразного хода (0, 8, 10, 12 делений)
  16. Ящик с инструментами
  17. Масленка.
  18. Шлифовальные круги 3 шт. (тарельчатый, дисковый, чашечный).
  19. Устройство правки алмазом.
  20. Стопор, фиксирующий угловое положение для шлифовальной
  21. Оправка шлифовального круга и гаечный ключ.
  22. Шлифовальное приспособление
  23. 4” 6-ти кулачковый зажимной патрон для шлифовальной бабки
  24. Фланец круга с 2 цангами для внутреннего шлифования.
  25. Трансформатор Система подачи СОЖ.

Камера (С.С.D.) с микроскопом 180 крат и ценой деления 0,005 мм.

Технические характеристики станка СМ-А:

Максимальный диаметр обработки

304 мм

Диаметр рабочей цанги Макс.

31 мм

Мин.

3 мм

>Генерируемый шаг механизма шлифовального круга Макс.

152 мм

Шлифовальный круг

Макс. диаметр

101 мм

Размеры

Рабочий ход

Ход главного движка

146 мм

Ход вспомогательного движка (общий)

133 мм

Вперед от центра

76 мм

Назад от центра

57 мм

Рабочий ход углового приспособления;

Горизонтальная плоскость (поворот стола)

235º

>Вертикальная плоскость, Вверх от центра

40°

Вниз от центра

40°

Шлифовальный круг;

Продольный ход движка

Вертикальный ход (общий)

241 мм

Вверх от центра

114 мм

Вниз от центра

127 мм

Перекрестный ход (общий)

190 мм

Вперед от центра

76 мм

Назад от центра

114 мм

Скорость шпинделя

Рабочая головка, одна скорость

436 об/мин

Шлифовальный круг, три скорости

40000, 5729, 8000об/мин

Мощность

Двигатель рабочей головки

¼ Лс (. 186 КВт)

Двигатель шлифовального круга

½ Лс (.373 КВт)

Система телеметрии

Монитор

Кратность системы

28 – 180

Модули цифровой индикации

по всем 5 осям

Габариты и вес

Занимаемая базовая площадь

635х660 мм

Требуемая площадь для станка

(включая вращение и пробег)

1524х1701ммм

Высота

1577 мм

>Вес нетто с двигателем и ручками управления

691 мм

3В642 станок заточной универсальный.

Паспорт, схемы, описание, характеристики

Сведения о производителе универсального заточного станка 3В642

Производитель универсального заточного станка 3В642 - Витебский завод заточных станков Визас, основанный в 1897 году.

С 1940 года предприятие специализируется на выпуске заточного оборудования и на сегодняшний день является единственным в СНГ производителем станков для изготовления и заточки любого режущего инструмента. Продукция завода эксплуатируется более чем в шестидесяти странах мира.

Станки, выпускаемые Витебским заводом заточных станков, Визас


3В642 станок универсально-заточный. Назначение и область применения

Универсальные заточные станки 3В642 предназначены для заточки основных видов режущего инструмента: резцов, фрез, зенкеров и т. д. из инструментальной стали, твердого сплава, металлокерамики абразивными, алмазными и эльборовыми кругами.

Станки универсально заточные 3В642 обладают литой чугунной станиной, это повышает точность обработки и уменьшает колебание, вызванные при обработке детали. Дополнительно на станки можно поставить синусную плиту для закрепления заготовок, приспособление для заточки по радиусу резцов и концевого многолезвийного инструмента, приспособление для наружного круглого шлифования, для внутреннего шлифования, для заточки право- и леворежущих зенкеров и т.д.

Универсально-заточной станок 3В642 по конструкции является упрощенной модификацией станка 3Б642 и отличается от последнего отсутствием гидропривода. Для привода шпинделя шлифовального круга используется двухскоростной электродвигатель переменного тока. Изменение числа оборотов шпинделя осуществляется перестановкой ремня и переключением скоростей электродвигателя.

Универсально-заточные станки моделей 3В642 и 3Б642 имеют 94% унифицированных деталей и отличаются тем, что на станке мод. 3Б642 затачивание инструмента может производиться как при ручном, так и при автоматическом его перемещении, а на станке мод. 3В642 — только при ручном.

Затачивание и шлифование производятся только при ручном перемещении детали со столом.

Техническая характеристика станка:

  • наибольший диаметр устанавливаемой детали 250 мм
  • наибольшая длина детали, устанавливаемой в центрах, 630 мм
  • размеры рабочей поверхности стола (длина и ширина) 900 х 140 мм
  • наибольшее вертикальное перемещение шлифовальной головки 250 мм

Станки имеют следующие основные узлы: станину, колонну, суппорт, шлифовальную головку, механизм подъема шлифовальной головки, планетарный редуктор, систему охлаждения.

Станок модели 3Б642 снабжен, кроме того, гидроагрегатом для автоматической подачи стола, а в его суппорт встроены гидроцилиндр и гидропанель.

Универсально-заточными станками моделей 3В642 и 3Б642 можно пользоваться для заточки инструментов алмазными и обычными шлифовальными кругами с охлаждением и всухую. Для заточки твердосплавного инструмента применяют шлифовальные круги из карбида кремния или алмазные тех же размеров и формы.

Для защиты от разбрызгивания охлаждающей жидкости и отвода ее в бак используют специальное ограждение.

Область использования универсально-заточных станков расширяется прилагаемыми к ним приспособлениями:

  • для круглого наружного, внутреннего и плоского шлифования
  • для заточки отрезных и прорезных фрез
  • фрезерных головок
  • червячных фрез
  • метчиков
  • спиральных сверл
  • зенкеров и других инструментов

К станку прилагаются:

  • универсальная головка
  • передняя и задняя центровые бабки
  • делительный и другие механизмы

Приспособления, устанавливаемые на верхней плоскости поворотного стола, закрепляются с помощью болтов с Т-образными головками.

Как видно из перечня приспособлений, на станках можно производить, помимо заточных операций, также наружное, внутреннее и плоское шлифование.

Климатическое исполнение и категория размещения станков, отдельно расположенного оборудования и принадлежностей соответствует ГОСТ 15150-69 для поставки в районы:

с умеренным климатом - УХЛ4;

Класс точности станка – П.


Универсально-заточные станки. Общие сведения

Заточные станки служат для заточки инструмента и применяются в инструментальных цехах заводов и в заточных отделениях механических цехов. По способу заточки они разделяются на две группы:

  • станки для абразивной заточки и доводки инструмента, работающие шлифовальным кругом;
  • станки для безабразивной заточки и доводки.

Первая группа имеет большее распространение. Основной парк заточных станков составляют станки, работающие абразивным инструментом. В промышленности получают все более широкое распространение алмазные круги для чистовой заточки и доводки режущего инструмента, оснащенного твердосплавными пластинками. Применение алмазных кругов вместо обычных шлифовальных значительно повышает производительность. Заточка инструмента алмазными кругами на металлической связке позволяет в ряде случаев исключить операцию доводки инструмента.

Ко второй группе относятся станки для анодно-механической заточки и для электроискровой заточки и доводки инструмента.

По назначению заточные станки делятся на

  • универсальные (для заточки различных видов инструмента)
  • специальные (для заточки инструмента определенного вида)

Универсально заточные станки используются для заточки многолезвийного инструмента из инструментальной стали и твердых сплавов. Заточные станки позволяют работать с цилиндрическими и коническими инструментами, зенкерами и развертками. Также заточные станки используют для обработки фрез, долбяков и метчиков, резцов, червячных фрез, зуборезных головок и протяжек, с винтовыми и прямыми зубьями и др. по передним и задним поверхностям, расположенным на периферии и торце эльборовыми, алмазными и абразивными шлифовальными кругами.

На заточных станках этого типа можно выполнять также круглое (наружное и внутреннее) и плоское шлифование.



3В642 Габаритные размеры рабочего пространства

Габаритные размеры рабочего пространства станка 3В642


3В642 Общий вид заточного станка

Фото универсального заточного станка 3В642

Фото универсального заточного станка 3В642

Фото универсального заточного станка 3В642

Фото универсального заточного станка 3В642. Смотреть в увеличенном масштабе

Фото универсального заточного станка 3В642

Фото универсального заточного станка 3В642. Смотреть в увеличенном масштабе

Расположение составных частей заточного станка 3В642

Расположение составных частей заточного станка 3В642

Спецификация составных частей заточного станка 3В642

  • I. Узел 24. Механизм подъема
  • II. Узел П. Приспособления
  • III. Узел 60. Охлаждение
  • IV. Узел 40. Шлифовальная головка
  • V. Узел 30. Суппорт
  • VI. Узел 91. Оправки
  • VII. Узел 31. Планетарный редуктор
  • VIII. Узел 10. Станина
  • IX. Узел 92. Кожухи
  • X. Узел 20. Колонна
  • XI. Узел 80. Электрооборудование
  • ХII. Узел 21. Редуктор

Узел 90. Принадлежности (на рисунке не указан)

Узел 93. Ограждение (на рисунке не указан). Универсальные приспособления, служащие для расширения круга работ, выполняемых на станке, поставляются со станком и входят в комплект и стоимость станка, а специальные приспособления поставляются по заказу потребителей за особую плату.

Универсальный заточный станок предназначен для заточки основных видов режущего инструмента: резцов, фрез, зенкеров и т. д. Станок оснащается различными приспособлениями, позволяющими устанавливать и закреплять затачиваемый инструмент. Кроме заточки инструмента, на станке можно производить наружное, внутреннее и плоское шлифование.

Основные узлы станка 3В642: станина, стол с суппортной группой и шлифовальная головка со шпинделем, на котором устанавливаются шлифовальные круги. На столе располагаются приспособления. Поперечное и продольное перемещение стола производится соответственно маховиками, а подъем и опускание шлифовальной бабки — маховиком.

3В642 Расположение органов управления заточным станком

Расположение органов управления заточным станком 3В642

3В642 Перечень органов управления заточным станком

  1. Маховик вертикальной подачи
  2. Кнопка включения медленной вертикальной подачи
  3. Крышка окна для доступа к электродвигателю шпинделя
  4. Кнопка "Стоп" электродвигателя шпинделя
  5. Рукоятка включения медленной вертикальной подачи
  6. Кнопка "Пуск" электродвигателя шпинделя
  7. Маховичок тонкой поперечной подачи
  8. Винт закрепления стола от поворота
  9. Винт поворота стола
  10. Левый упор стола
  11. Кран охлаждения
  12. Зажимы кожухов шлифовального круга
  13. Правый упор стола
  14. Кнопка включения медленной продольной подачи стола вручную
  15. Маховичок медленной продольной подачи стола вручную
  16. Штепсельная розетка для подключения электродвигателя пылесоса
  17. Крышка ниши бака охлаждения
  18. Вводный выключатель (автомат)
  19. Замок крышки электрошкафа
  20. Кнопка "Общий стоп"
  21. Маховики поперечной подачи
  22. Рукоятка закрепления шлифовальной головки от вертикального перемещения
  23. Рукоятка поворота шлифовальной головки
  24. Гайка закрепления шлифовальной головки от поворота
  25. Кнопка фиксации шпинделя от поворота
  26. Выключатель освещения
  27. Маховичок продольной подачи стола вручную
  28. Гайки закрепления стола от поворота
  29. Рычаг толчковой поперечной подачи
  30. Сигнальная лампа
  31. Реверс шпинделя
  32. Выключатель охлаждения и пылесоса
  33. Переключатель числа оборотов электродвигателя шпинделя
  34. Штепсельная розетка для подключения электродвигателей приспособлений

3В642 Кинематическая схема заточного станка

Кинематическая схема заточного станка 3В642

Схема кинематическая заточного станка 3В642. Смотреть в увеличенном масштабе

Главное движение — вращение шпинделя со шлифовальными кругами 1 и 2 — осуществляется от двухскоростного электродвигателя 3 через ременные передачи 4—5 или 6—7 и далее через передачу 8—9 на шпиндель 11.

Периферией цилиндрического круга 2 шлифуют поверхности тел вращения, которые устанавливаются в центрах приспособления на столе станка, а чашечным кругом 1 — плоские поверхности инструмента, например, резьбу метчика по передней плоскости.

Электродвигатель вместе с кронштейном, на котором он установлен, и со шкивом 8 может опускаться с помощью винта 10 вниз, натягивая ремень шлифовальной головки.

Шлифовальная головка с шлифовальными кругами 1 и 2 (рис. 78, а) смонтирована на верхней части вертикальной колонны 11 и может поворачиваться с ней вокруг вертикальной оси (рис. 78, б). Кроме поворота, колонна может перемещаться вверх или вниз с помощью маховиков 12 или 13. От маховика 12 движение на вал I может передаваться непосредственно, если кнопкой 14 включить муфту 45 (быстрое движение) или через планетарный механизм с зубчатыми колесами 15—18 и далее через червячную передачу 19—20 на реечную пару с реечным колесом 21 и рейкой 22, закрепленной на колонне (медленное движение).

Если колонна перемещается с помощью маховика 13, то движение идет через коническую пару 23—24 и далее по той же цепи.

Стол с суппортной группой состоит из трех частей. На верхней поворотной части 25 устанавливается в соответствующих приспособлениях затачиваемый инструмент. Верхняя часть стола поворачивается относительно средней части 26 для заточки конических поверхностей инструмента. Средняя часть стола 26 имеет ручное продольное перемещение на роликовых направляющих нижней части стола 27. Это перемещение производят маховиками 28 или 29 с реечными зубчатыми колесами 30, или рукояткой 31 на корпусе (поводке) планетарной передачи. В последнем случае нажатием кнопки 32 реечное колесо 33, связанное с планетарным механизмом, включают, а колеса 30, связанные с маховиками 28 и 29, отключают от рейки 34, при этом стол получает медленную поперечную подачу от планетарного механизма с колесами 35—38.

Нижнюю часть стола 27 вместе со средней и верхней частями перемещают в поперечном направлении с помощью ходового винта 39 и гайки, закрепленной на станине. Тонкая (замедленная) поперечная подача осуществляется вращением маховиков 40 или 41, которые через передачи 42—43 поворачивают ходовой винт 39.

Храповой механизм 44, который приводится в движение специальной рукояткой, через ту же передачу 42—43 сообщает ходовому винту, а следовательно, и столу периодическое замедленное движение. Тонкая (замедленная) подача стола позволяет осторожно подводить затачиваемый инструмент к шлифовальному кругу.

Приспособления станка значительно расширяют область использования станка. К ним относятся: передняя бабка с делительными дисками, задняя бабка, универсальная заточная головка, универсальные поворотные тиски, приспособление для правки кругов, приспособление для заточки фрез с затылованными зубьями, приспособление для заточки сверл, упор для заточки фрез с винтовыми зубьями и некоторые другие.


3В642 Схема электрическая принципиальная станка

Электрическая схема заточного станка 3В642


3В642 Установочный чертеж станка

Установочный чертеж станка 3В642



Читайте также: Заводы производители шлифовальных станков в России



3В642 станок заточной универсальный.

Видеоролик.



Технические данные и характеристики станка 3В642

Наименование параметра 3В642 3Б642
Основные параметры
Класс точности по ГОСТ 8-82 П П
Наибольшие размеры обрабатываемых изделий в центрах (длина х диаметр), мм 630 х 250 630 х 250
Расстояние между центрами универсальной и задней бабок, мм 550 550
Расстояние между осью шлифовального круга и линией центров в горизонтальной плоскости, мм 70..300 70..300
Расстояние между осью шлифовального круга и линией центров в вертикальной плоскости, мм 65. .185 65..185
Рабочий стол станка
Размеры рабочей поверхности стола по ГОСТ 6569-75 (длина х ширина), мм 900 х 140 900 х 140
Наибольшее продольное/ поперечное ручное перемещение стола, мм 450/ 230 450/ 230
Перемещение продольное/ поперечное стола на одно деление лимба, мм 0,1/ 0,01 0,1/ 0,01
Перемещение поперечное стола на одно деление тонкой подачи, мм 0,0025 0,0025
Угол поворота стола в горизонтальной плоскости, град 90 90
Скорость перемещения стола от гидропривода, м/мин - 0,2..8
Бабка шлифовальная
Наибольшее вертикальное перемещение бабки, мм 250 250
Цена деления лимба подачи вертикального перемещения стола, мм 0,005 0,005
Угол поворота бабки в горизонтальной плоскости, град 350 350
Шлифовальная головка
Число оборотов заточного круга при ступенчатом регулировании, об/мин 2240, 3150, 4500, 6300 1300. .6500 б/с
Конец шлифовального шпинделя по ГОСТ 2324-77 исполнение 2 Морзе 3 Морзе 3
Наибольший диаметр устанавливаемого шлифовального круга, мм 200 200
Наибольший диаметр устанавливаемого шлифовального круга других типов, мм 150 150
Универсальная головка
Размер внутренних конусов шпинделей Морзе 5 Морзе 5
Угол поворота в горизонтальной и вертикальной областях, град 360 360
Электрооборудование и привод станка
Количество электродвигателей на станке 4 5
Электродвигатель привода шпинделя шлифовальных кругов, кВт 1,5/ 1,1 2,5
Электродвигатель привода изделия, кВт 0,25 0,25
Электродвигатель гидропривода, кВт -
Электродвигатель насоса охлаждения, кВт 0,125 0,125
Электродвигатель пылесоса, кВт 0,125 0,125
Общая установленная мощность всех электродвигателей, кВт 1,795
род тока питающей сети 50Гц, 380/220 В 50Гц, 380/220 В
Габариты и масса станка
Габарит станка, мм 2050 х 1820 х 1550 2050 х 1820 х 1550
Масса станка, кг 1250 1280

    Список литературы:

  1. Универсально-заточный станок 3В642. Инструкция по эксплуатации 3В642.000 РЭ, 1978

  2. Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978
  3. Демьяновский К.И., Дунаев В.Д. Заточка дереворежущего инструмента, 1965
  4. Кудряшов А.А. Станки инструментального производства, 1968
  5. Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971
  6. Меницкий И.Д. Универсально-заточные станки, 1968
  7. Палей М. М. Технология производства металлорежущих инструментов, 1982
  8. Рожков Д.С. Конструкция, настройка и эксплуатация оборудования для заточки дереворежущего инструмента, 1978

Связанные ссылки. Дополнительная информация


Универсальные деревообрабатывающие станки для дома

Содержание статьи:

Универсальные деревообрабатывающие станки относятся к категории многофункционального оборудования. В едином корпусе объединяются несколько видов инструмента, экономя пространство небольших мастерских или дома. Аппарат легко и быстро перенастраивается с одного процесса на другой, компактен и способен выполнить большинство задач, стоящих перед столяром.

Виды универсальных станков

отдельно стоящий универсальный станок для деревообработки

Все универсальные станки для обработки дерева делятся на:

  • настольные;
  • автономные.

Настольные аппараты относятся к любительской категории и способны выполнять от 2 до 5 видов обработки. Они работают от одного электропривода мощностью 0,9 — 3 кВт. Оборудование любительской категории используют в подсобных хозяйствах, небольших мастерских. Главные опции таких станков — распиловка и строгание. У отдельных моделей можно обнаружить рейсмус, но чаще его работу имитирует верхний прижим.

Автономное универсальное оборудование рассчитано на профессиональное использование в промышленных масштабах. Это большие и тяжелые агрегаты с множеством функций. На них можно выполнять практически любые работы от пиления под углом и поперек до выборки пазов. В отличие от любительских профессиональные оснащаются всеми возможными устройствами для безопасной и удобной работы: коробами, упорами, прижимами. Отдельно стоящие универсальные станки обязательно обеспечены системой удаления стружки и пыли.

Мощность промышленных аппаратов от 3 до 5 кВт, чаще оснащаются двумя или тремя моторами. Существуют промышленные многофункциональные модели для деревообработки с двумя двигателями, работающими от различных источников. Один — электрический, другой — дизельный или бензиновый.

Устройство и функции универсальных станков для деревообработки

схема простейшего универсального станка с дисковой пилой и рейсмусом

Универсальный аппарат для дома работает от одного электрического двигателя, что делает конструкцию более миниатюрной. Электромотор прячется в станину под рабочую столешницу. Практичность и удобство работы обеспечивается благодаря зонированию рабочей поверхности. Как правило, столешница разделена вдоль направляющей планкой. С одной стороны установлена дисковая пила, с другой — рубанок. Сбоку дополнительно пристроена небольшая площадка для детали и патрон для крепления сверл, фрез. В комплект идут упоры, линейки и струбцины. На некоторых устройствах несколько видов работ можно выполнять одновременно. Функции многофункционального оборудования для деревообработки:

  • распиловка: выполняется дисковой пилой, у некоторых моделей дополняется модулем ножей;
  • строгание или фугование: вал ножей устанавливается в центральной части поверхности, выделенной под эту функцию. Обычно это самый большой участок столешницы;
  • фрезерование и сверление: для экономии места эти две функции обычно объединяются, вал расположен горизонтально, инструмент удерживается универсальным патроном;
  • шлифовка: для ленты могут быть предусмотрены специальные вальцы, чаще шлифовальный круг устанавливают в сверлильный модуль.

Аппарат может применяться для любительских работ дома или в мебельном, столярном производстве средних объемов. При выборе следует учесть площадь мастерской и предусмотреть удобный доступ к любому рабочему узлу.

Неспециализированное оборудование оснащается дополнительными опциями:

  • поддержание оборотов двигателя на одном уровне независимо от нагрузки;
  • защита от перепадов напряжения в электросети;
  • предупреждение перегрева с помощью термореле;
  • плавный запуск;
  • магнитный пускатель;
  • автоматическая подача детали;
  • тумблер аварийного отключения;
  • подавление вибрации.

Планируя приобрести универсальный станок, следует понимать, что качество обработки на нем будет немного хуже, чем на специализированном.

Технические характеристики универсального станка

настольный универсальный станок по дереву Кратон

  • Параметры электропитания: бытовые настольные модели запитываются от двухфазной сети 220 В, промышленные от трехфазной 380 В;
  • мощность электромотора: минимальная мощность настольного бытового устройства составляет 1500 Вт, ее достаточно для невысоких нагрузок. С интенсивной работой справится двигатель мощностью от 2200 Вт;
  • частота вращения: измеряется в оборотах в минуту, влияет на качество и скорость обработки: минимальная — 2800, максимальная выше 7500. Для любительских работ подойдет станок с 3600 оборотов в минуту;
  • диаметр дисковой пилы: от него зависит глубина пропила дерева, поэтому чем больше — тем лучше, максимальный — 260 мм;
  • глубина строгания: может быть от 0 до 3 мм за один проход;
  • возможность распиловки под углом: — угол может быть от 0 до 45 градусов, в домашних условиях эта опция редко используется, поэтому на ней можно сэкономить;
  • размеры обрабатываемых заготовок: для разных видов обработки могут быть различными, к этому показателю следует отнестись внимательнее;
  • материал станины: любительские станки выполняют в сварных корпусах из стали, профессиональные — из литого чугуна. Вторые намного тяжелее, устойчивее и дороже;
  • габариты и вес.

Чем большее количество функций заложено в устройство, тем дороже оно будет стоить! Не желательно экономить и покупать бывшие в употреблении агрегаты, работу которых никто не сможет гарантировать.

Плюсы и минусы универсальных станков

бытовой универсальный станок Корвет

Получение из пиломатериалов готовых изделий проходит в несколько этапов на разных видах станков. Сначала стволы распускают на пилораме, после чего доска идет на рейсмус, фрезер или фуганок. Многофункциональный аппарат позволяет провести весь технологический процесс в условиях дома или мастерской, сэкономив значительные средства.

Преимущества универсального оборудования для деревообработки:

  • функциональность: можно, не сходя с места, провести несколько операций;
  • простота работы и обслуживания;
  • выгода: приобретение одного аппарата значительно выгоднее, чем нескольких;
  • целесообразность: некоторые операции по обработке выполняются довольно редко, поэтому нет смысла покупать отдельный механизм;
  • тихая работа: подходит для использования дома;
  • компактность: множество опций скрываются в небольшом и даже настольном корпусе, который можно установить на письменный, кухонный стол или верстак.

Недостатки:

  • Не поддается усовершенствованию или переделкам;
  • реализация одних функций может страдать за счет других;
  • для серьезного производства не подходят — выгоднее на каждую операцию поставить человека за отдельный станок.

Прежде чем приобретать универсальное оборудование по деревообработке, нужно тщательно продумать необходимые функции. Возможно, отсутствующие у понравившейся модели можно заменить ручным инструментом.

Правила работы на универсальном деревообрабатывающем оборудовании

  • Перед началом обработки пиломатериал следует рассортировать по размеру и качеству;
  • при строгании сначала полностью обрабатывается одна поверхность, потом вторая. Иногда только после первого прохода обнаруживаются дефекты заготовок из дерева, не позволяющие обрабатывать их далее;
  • рекомендуется работать с хорошо высушенным деревом. Это уменьшит нагрузку на оборудование и повысит качество обработки;
  • держите в запасе по одному виду каждого режущего инструмента, это позволит избежать простоев;
  • не пытайтесь самостоятельно затачивать ножи! Доверьте заточку специалистам с профессиональными точилами, тогда они прослужат дольше и эффективнее;
  • пилить дерево легче дисками с крупными редкими зубьями, а более чистый спил — мелкими частыми зубьями;
  • чтобы на станке было удобно работать, его следует жестко закрепить на верстаке. Обычно крепления предусматриваются производителем.

В видеороликах демонстрируется работа универсального станка по дереву ML, напольного бытового станка МД Премьер и Белмаш:

Обзор и сравнение моделей

Модель БЕЛМАШ УНИВЕРСАЛ-2000 СТАВР СДМ-3/2000 КРАТОН WM-Multi-08 ЭНКОР Корвет-320
Мощность, кВт 2 2 1,6 1,5
Оборотистость, об/мин 6000 3800 8000 3500
Глубина пропила, мм 97 85 75 70
Размер площадки, мм 700*474 530*150 746*210 964*210
Вес, кг 39 61 35 123
Цена, руб 20600 30940 31429 39610
БЕЛМАШ УНИВЕРСАЛ-2000
СТАВР СДМ-3/2000
КРАТОН WM-Multi-08
ЭНКОР Корвет-320

Универсальный деревообрабатывающий станок BOYE ZH-06

Универсальный деревообрабатывающий станок BOYE ZH-06

  5 в 1 . Циркулярная пила, фрезер, фуганок, рейсмус, долбежно сверлильный станок.

*  Изготовлен из монолитного литого алюминия, что придает стабильность конструкции.

*  Подвижный стол на подшипниках с возможностью блокировки.

*  Большой и удобный в регулировании параллельный упор.

*  Быстрая регулировка высоты / глубины  рейсмусования / фугования рычагом.

*  Адаптеры для использования цанг на 6 и 8 мм.

*  Удобная в перемещении каретка для долбежки с фиксатором детали

Технические характеристики




Двигатель 1100 Вт, 220В

Фуганок
Ширина заготовки 154 мм
Длина стола 620 мм
Частота вращения режущего вала 6 000 об/мин
Количество ножей режущего вала 2
Диаметр режущего вала 45 мм
Размеры параллельного упора 735 х 100 мм
Углы наклона параллельного упора 90° - 45°
Максимальная глубина резания 1,5 мм
Рейсмус
Длина стола 310 мм
Ширина стола 150 мм
Высота заготовки мин / макс 10 - 92 мм
Максимальная глубина резания 1,0 мм
Скорость подачи 7,0 м/ мин
Диаметр аспирации 50 мм
Циркуляционная пила
Размеры стола 620 х 310 мм
Размеры подвижного стола 745 х 120 мм
Диаметр диска / вала 200 / 300 мм
Глубина пиления 70 мм
Частота вращения вала 4200 об / мин
Диаметр аспирации 60 мм
Фрезер
Перемещение шпинделя 0 - 45 мм
Цанги 6 , 8 , 10 мм
Частота вращения шпинделя 9 000  об / мин
Долбежно-сверлильный узел
Размер стола 260 х 125 мм
Патрон 6 , 8 , 10 мм
Глубина сверления 45 мм
Ход каретки по горизонтали 95 мм
Ход каретки по вертикали 60 мм

Габариты упаковки 840 х 635 х 475 мм
Масса брутто 54 кг



Чтобы купить BOYE ZH-06 в Киеве от интернет-магазина molotook. com.ua необходимо оформить онлайн заявку или позвонить по номерам которые указаны на сайте. Также вы можете заказать другие товары от интернет-магазина molotook.com.ua по лучшей цене и оформить доставку по всей Украине: Харьков, Киев, Одесса, Запорожье, Львов, Днепр, Ровно,Ивано-Франковск и другие города Украины.

UNIVERSAL MACHINE EXPERT AUTOMATION & ROBOTICS

УНИВЕРСАЛЬНАЯ МАШИНА И ИНЖЕНЕРНАЯ КОРПОРАТИВНАЯ ФИЛОСОФИЯ

Опыт, надежность и ответственность из одних рук. Эта формула сделала Universal Machine and Engineering Corp. признанным ведущим интегратором на протяжении более 4 десятилетий.

Наш символ, Оскар Осьминог, ясно показывает, что у нас много рук. UMEC делает все самостоятельно, что означает полный контроль над всеми аспектами вашего проекта.Мы работаем во всех областях системной интеграции, включая проектирование, изготовление, сборку, тестирование, средства управления, установку, спецификацию, проверку, обучение и обслуживание. Осьминог Оскар также олицетворяет наш опыт, знания и преданность делу обслуживания клиентов на нашем предприятии.

Опытный персонал UMEC, состоящий из 25 инженеров, работает рука об руку с техниками по сборке, машинистами, производителями и электриками над проектированием, изготовлением, сборкой, тестированием и проведением FAT (заводские приемочные испытания) для наших клиентов на местах.

За последние 40 лет UMEC выполнила более 450 успешных интеграций, большинство из которых было выполнено для крупных фармацевтических компаний по всему миру. Только в прошлом году УМЭК обслужила и реализовала 28 крупных интеграционных проектов. Крупные фармацевтические компании продолжают полагаться на опыт и инновации UMEC, чтобы сохранять конкурентное преимущество на рынке.

Сегодня Universal предлагает своим клиентам широкий спектр услуг, продуктов и передовых инженерных разработок.Наш символ Оскар Осьминог ясно показывает, что у нас есть много оружия, которое олицетворяет наши услуги, опыт, знания и преданность нашим клиентам. Наши руки выполняют все функции дома, что означает полный контроль над всеми аспектами проекта. Нам неизвестны другие поставщики, предлагающие такие комплексные возможности.

Мы призываем вас набрать СВЯЗАТЬСЯ С НАМИ , чтобы запланировать посещение нашего предприятия - встретиться с нашими сотрудниками и увидеть разницу между Universal Machine and Engineering Corporation и конкурентами.

НАША ИСТОРИЯ

Твердая приверженность

Universal Machine Company к качеству, обслуживанию и своевременной доставке восходит к 1945 году, когда компания работала в небольшом составе двумя людьми. По прошествии лет мы выросли в размерах и расширили наши возможности, чтобы заработать прочную репутацию в области разработки и производства прогрессивного и инновационного оборудования и систем. Наши усилия привели к появлению довольных клиентов в США, Пуэрто-Рико и Канаде, Европе и Азии.

Сегодня Universal предлагает клиентам широкий спектр услуг, продуктов и инженерный опыт. Наш символ, осьминог, сообщает о нашем превосходстве в различных услугах (представлен руками Оскара Осьминога).

Команда высококвалифицированных профессионалов

Universal предлагает экономичное решение, которое соответствует или превосходит требования, указанные для всех ваших потребностей в автоматизации и высокоскоростной упаковке. Мы всегда начинаем с рассмотрения и тщательного обсуждения ваших чертежей и спецификаций.Мы также предоставляем консультации по вопросам повышения эффективности и качества. Universal Machine работает с вами, чтобы спроектировать вашу систему с самого начала, обрабатывая все аспекты производства и сборки, плюс мы обеспечиваем полный надзор за запуском, обучение операторов и, при желании, техническое обслуживание.

Наш торговый / технический персонал встретится с вами на вашем предприятии, чтобы обсудить ваши особые потребности. Команда продаж / инженеров Universal имеет реальный отраслевой опыт и имеет профессиональную квалификацию во многих отраслях, в которых они работают, что гарантирует вам актуальность, надежность и информативность их рекомендаций.

Предварительные встречи всегда продуктивны и проводятся с руководителями наших отделов, которые могут ответить на ваши самые конкретные вопросы. Предоставляются наиболее точные ценовые предложения, и Universal Machine учитывает требования вашего бюджета. Условия будут рассматриваться вместе с обязательствами по срокам в их наиболее реалистичной форме, без ложных обещаний обеспечить работу.

Приверженность компании

Universal Machine к качеству и обслуживанию дополняется нашими своевременными поставками и твердой гарантией выполняемой работы.Наше имя и логотип на машинах, которые мы создаем для вас, гарантируют, что Universal Machine and Engineering Corporation поддерживает наши машины и обеспечивает высочайшее качество и дизайн.

  • Надежный
  • Совершено
  • Подтвержденный опыт интеграции
  • Опытные и обученные
    Мастера / установщики
Почему выбирают универсальную машину
  • Опытный
  • Адаптивный
  • Ответственный единый источник
  • Выделенные команды инженеров
  • Общий контроль проекта

Универсальная машина

- обзор

2 Неожиданность универсальности

Существует тесная аналогия, связывающая универсальные машины такого типа с универсальностью Principia Mathematica. Рассел и Уайтхед не подозревали, но Гёдель осознал, что просто в силу представления некоторых фундаментальных свойств положительных целых чисел (таких основных фактов, как коммутативность, распределительность, закон математической индукции) они невольно сделали свое формальная система PM превосходит ключевой порог, делавший ее `` универсальной '', то есть способной определять теоретико-числовые функции, которые имитируют произвольно сложные другие образцы (или даже способны поворачиваться и имитировать себя, вызывая на маневр черного пояса Гёделя, в результате которого огромная сила системы была, в некотором смысле, использована для ее собственного крушения).

Рассел и Уайтхед не понимали, что они создали, потому что им не приходило в голову использовать PM для «моделирования» чего-либо еще. Этой идеи не было на экране их радара (если уж на то пошло, самого радара тогда не было ни у кого на экране радара). Простые числа, квадраты, суммы двух квадратов, суммы двух простых чисел, числа Фибоначчи и т. Д. Рассматривались просто как красивые математические узоры, а узоры, состоящие из чисел, хотя и сказочно запутанные и бесконечно увлекательные, не рассматривались как изоморфные чему-либо еще. , не говоря уже о замене и, следовательно, замене чего-либо еще.Однако после Геделя и Тьюринга такая наивность мгновенно сошла на нет.

По большому счету, инженеры, проектировавшие первые электронные компьютеры, не знали, как Рассел и Уайтхед, о богатстве, которое они невольно создавали. Они думали, что строят машины очень ограниченного и чисто военного назначения - например, машины для расчета траекторий баллистических ракет с учетом сопротивления ветра и воздуха или машины для взлома очень специфических типов кодов противника.Они представляли свои компьютеры специализированными, одноцелевыми машинами - чем-то вроде заводных музыкальных шкатулок, каждая из которых могла проигрывать только одну мелодию.

Но в какой-то момент, когда абстрактная теория вычислений Алана Тьюринга, основанная в значительной степени на статье Гёделя 1931 года, столкнулась с конкретными инженерными реалиями, некоторые из наиболее проницательных людей (например, сам Тьюринг и Джон фон Нейман) поставили два и двое вместе и поняли, что их машины, вобравшие в себя всю мощь целочисленной арифметики, которую показал Гёдель, были универсальными. Внезапно эти машины были похожи на музыкальные шкатулки, которые могли читать произвольные бумажные свитки с отверстиями и, таким образом, могли проигрывать любую мелодию . С тех пор это был просто вопрос времени, когда сотовые телефоны начали приобретать множество образов, отличных от обычного старого сотового телефона. Все, что им нужно было сделать, это преодолеть тот порог сложности и объема памяти, который ограничивал их одной «мелодией», и тогда они могли стать кем угодно.

Ранние компьютерные инженеры думали о своих компьютерах как о устройствах для обработки чисел и не считали числа универсальным средством.Сегодня мы (и под «мы» я имею в виду нашу культуру в целом, а не специалистов) тоже не видим чисел таким образом, но наше непонимание происходит по совершенно другой причине, на самом деле, по совершенно противоположной причине. Сегодня это происходит потому, что все эти числа настолько аккуратно спрятаны за экранами наших ноутбуков и настольных компьютеров, что мы совершенно забываем о них. Мы наблюдаем виртуальные футбольные матчи, разворачивающиеся на нашем экране между гипотетическими «командами мечты», которые существуют только внутри центрального процессора или центрального процессора (который выполняет арифметические инструкции, как и было задумано).Дети строят виртуальные городки, населенные маленькими человечками, виртуально катающимися на виртуальных велосипедах, с листьями, которые практически падают с деревьев, и дымом, который практически рассеивается в виртуальном воздухе. Космологи создают виртуальные галактики, отпускают их и наблюдают, что происходит, когда они виртуально сталкиваются. Биологи создают виртуальные белки и наблюдают, как они складываются в соответствии со сложной виртуальной химией составляющих их виртуальных субмолекул.

Я мог бы перечислить сотни вещей, которые происходят на экранах компьютеров, но мало кто задумывается о том, что все это происходит благодаря сложению и умножению целых чисел на аппаратном уровне.Но именно этот - это . Ведь мы ведь не зря называем компьютеры компьютерами ! Фактически они вычисляют суммы и произведения целых чисел, выраженные в двоичной системе счисления. И в этом смысле ослепляющее мир, сокрушающее Рассела, свергающее Гильберта видение 1931 года Гёделя стало таким обычным явлением в нашей культуре загрузки, обновления, гигабайта, что, хотя мы все постоянно в нем купаемся, вряд ли кто-то в наименьшей степени осознает это. этого. Практически единственный след изначального озарения, который остается видимым или, скорее, «слышимым» вокруг нас, - это само слово «компьютер».Если подумать, этот термин подсказывает вам, что под всеми красочными картинками, соблазнительными играми и молниеносным поиском в Интернете не происходит ничего, кроме целочисленной арифметики. Какая веселая шутка!

Если честно, то тут все немного двусмысленнее. Везде, где есть образец, он может рассматриваться либо как сам по себе, либо как обозначающий что-либо, чему он изоморфен. Например, если два супруга изменили друг другу, то резкие обвинительные слова, брошенные мужем своей жене, осуждающие ее действия, в равной степени относятся к нему, и ни один из способов толкования его слов не будет более верным, чем другой , даже если он думает только об одном из этих способов. Его слова относятся к его собственному заблуждению, нравится ему это или нет, потому что его грех был изоморфен греху его жены. Точно так же операция с целым числом, записанным в двоичной системе счисления (например, преобразование «0000000011001111» в «1100111100000000»), которое один человек может описать как умножение на 256, может быть описан другим наблюдателем как сдвиг влево на восемь битами, и другим наблюдателем как передача цвета от одного пикселя к его соседу, и кем-то другим как удаление буквенно-цифрового символа в файле.Пока каждый из них является правильным описанием происходящего, ни один из них не является привилегированным. Таким образом, причина, по которой мы называем компьютеры компьютерами, является исключительно исторической. Они возникли как машины для вычисления целых чисел, и их, конечно, до сих пор можно достоверно описать как таковые, но теперь мы понимаем, как Курт Гёдель впервые сделал в 1931 году, что такие устройства могут быть одинаково достоверно восприняты и обсуждены в терминах, фантастически отличных от их задуманы создатели.

Универсальная машина - от зарождения вычислений до цифрового сознания | Ян Уотсон

Из обзоров:

Выбрано Computing Reviews как один из лучших обзоров и заметных книг 2013 года

«Универсальная машина следует за развитием компьютеров, как говорится в подзаголовке« От зарождения вычислений до цифрового сознания ». .«… В целом, историческое содержание было на правильном уровне - достаточным, чтобы заинтересовать вас, не перегружая себя. … Универсальная машина - отличный способ по-настоящему почувствовать, откуда пришли машины, которые находятся в центре многих наших жизней ». (Брейн Клегг, Popular Science, июнь 2012 г.)

«Интересная книга по разумной цене, в которой основное внимание уделяется некоторым людям (от Ады до Цузе), компаниям (от Apple до Xerox) и машинам (от Acorn до Z1), которые способствовали развитию компьютеров.… Книга содержит множество ссылок… а также раздел «Дополнительная литература». … Он обращается к широкой аудитории, и на более чем 350 страницах здесь найдется что-то для всех, кто хоть немного интересуется историей компьютеров, включая Интернет… ». (Майк Рис, BCS - The Chartered Institute for IT, август 2012 г.)

«Эта книга начинается с Чарльза Бэббиджа и заканчивается последними дронами Reaper, созданными американскими военными, и прослеживает увлекательную историю развития компьютеров и информатики со времен Регентства. и викторианские эпохи до наших дней.… Он доступен и читается даже для обычных людей, написан в простом и увлекательном стиле. … Это также приятное чтение для заядлых технарей: вы почти наверняка продолжите сталкиваться с компьютерами и инженерами, о которых раньше не слышали ». (Пол Даклин, Naked Security, август 2012 г.)

«Watson… прослеживает историю вычислений от разностной машины Бэббиджа до монолитных компьютеров 1950-х годов, ПК и Mac и мобильных технологий. … Работа сильно иллюстрирована… фотографиями людей, машин и простыми схемами.… Структурированная как энциклопедия с краткими эссе объемом до 2000 слов по темам, тематически разбитыми на 14 глав. … Предоставляет легкодоступную общую картину истории вычислений, которая является как всеобъемлющей, так и вводной. Подведение итогов: настоятельно рекомендуется. Студенты младших курсов и обычные читатели ». (С. М. Фрей, Выбор, Том 50 (7), март, 2013 г.)


Универсальная машина | Британника

В теории автоматов: обобщенный автомат и машина Тьюринга

... это то, что Тьюринг назвал «универсальной» машиной, способной работать как любая заданная машина Тьюринга.Для данной частично рекурсивной функции с одним аргументом существует соответствующее целое число, называемое числом Гёделя, которое идентифицирует машину Тьюринга, способную вычислить данную функцию. Число Гёделя и… \ n

Подробнее "," url ":" Introduction "," wordCount ": 0," sequence ": 1}," imarsData ": {" INFINITE_SCROLL ":" "," HAS_REVERTED_TIMELINE ": "false"}, "npsAdditionalContents": {}, "templateHandler": {"metered": false, "name": "INDEX"}, "paginationInfo": {"previousPage": null, "nextPage": null, " totalPages ": 1}," seoTemplateName ":" PAGINATED INDEX "," infiniteScrollList ": [{" p ": 1," t ": 618116}]," breadcrumb ": null," familyPanel ": {" topicLink ": {"title": "Универсальный компьютер", "url": "/ topic / universal-machine"}, "conciseLink": null, "tocPanel": {"title": "Каталог", "itemTitle": "Ссылки" , "toc": null}, "groups": []}, "byline": {"Contributor": null, "allContributorsUrl": null, "lastModificationDate": null, "contentHistoryUrl": null, "warningMessage": null , "warningDescription": null}, "citationInfo": {"участники": null, "title": "Универсальный компьютер", "lastModification": null, "url": "https: // www.britannica.com/topic/universal-machine"},"websites":null}

Узнайте об этой теме в следующих статьях:

Теория автоматов

  • В теории автоматов: Обобщенный автомат и машина Тьюринга

    ... это то, что Тьюринг назвал «универсальной» машиной, способной работать как любая заданная машина Тьюринга. Для данной частично рекурсивной функции с одним аргументом существует соответствующее целое число, называемое числом Гёделя, которое идентифицирует машину Тьюринга, способную вычислить данную функцию.Число Гёделя и…

    Подробнее

CASE представляет OEM-универсальный комплект для обеспечения совместимости машинного управления

Обеспечивает эксклюзивную, универсально совместимую проводку и возможность монтажа для бульдозеров CASE производственных классов 1150M, 1650M и 2050M, которые могут быть оснащены любым из основных решений управления машинами, доступных сегодня в отрасли.

CASE Construction Equipment разработала универсальную опцию управления машиной для бульдозеров своего производственного класса серии M (1150M, 1650M и 2050M), которая делает каждую станочную фабрику совместимой со всеми основными поставщиками технологий управления машинами, включая Topcon, Trimble и партнера CASE по точности Leica. Геосистемы в рамках единой опции «универсальное управление машинами».

Универсальная система управления машиной

CASE предоставляет универсальные ремни для систем управления отвалом, универсальные кронштейны и крепления для машин, а также универсальные перемычки, позволяющие интегрировать любое промышленное решение в каждый бульдозер.Это позволяет использовать бульдозеры CASE прямо от дилера в любых решениях для точного управления машинами или станками, которые владелец / оператор / подрядчик может развернуть на своих рабочих площадках. Это также помогает повысить остаточную стоимость и стоимость при перепродаже, поскольку бульдозер CASE будет совместим с любым решением во время перепродажи до 2-го или 3-го срока службы.

Он также обеспечивает клиентам душевное спокойствие и гибкость при подготовке бульдозера к модернизации прецизионных решений после покупки без необходимости менять точки крепления или жгуты проводов на бульдозере в зависимости от поставщика системы по их выбору.

CASE нацелен на успех клиентов, предоставляя дополнительную помощь по внедрению точности с ограниченным по времени предложением бесплатной системы SiteControl CoPilot на базе Leica Geosystems, с приобретением универсального бульдозера, оснащенного системой управления машиной, с опцией Leica ready ( при покупке у дилера CASE). CoPilot устраняет разрыв между автоматической системой и системой индикации и предлагает рентабельный вход в технологию управления станками 2D и 3D.

Для получения дополнительной информации об универсальном управлении машиной и полном спектре решений CASE SiteControl посетите сертифицированного по точности дилера CASE или онлайн в CaseCE.ru / SiteControl.

Универсальный станок

(модель DLD-800/1000), универсальный токарный станок (модель DM-3HS 600/8

Имя*

Компания

Адрес электронной почты*

Телефонный номер

Область, край* } - Выберите свой вариант - Северная Америка - Служба технической поддержки Mobil Industrial Lubricants Центральная Америка - Служба технической поддержки Mobil Industrial Lubricants Южная Америка - Служба технической поддержки Mobil Industrial Lubricants Европа - Служба технической поддержки Mobil Industrial Lubricants Африка - служба технической поддержки Mobil Industrial Lubricants Ближний Восток - Служба технической поддержки Mobil Industrial Lubricants Австралия и Новая Зеландия - Служба технической поддержки промышленных смазочных материалов Mobil Китай и Тайвань - служба технической поддержки Mobil Industrial Lubricants Индия - Служба технической поддержки Mobil Industrial Lubricants Таиланд, Сингапур и Малайзия - Служба технической поддержки промышленных смазочных материалов Mobil Остальные страны Азиатско-Тихоокеанского региона - Служба технической поддержки промышленных смазочных материалов Mobil

Я Существующий клиент Новый покупатель

Как мы можем помочь?*

Я даю согласие ExxonMobil на обработку моих персональных данных для отправки мне информации об акциях, предложениях и предстоящих событиях, включая любую связанную обработку с целью предоставления мне этой информации.

Сборка

- универсальный язык машинного кода?

В настоящее время этот вопрос не подходит для нашего формата вопросов и ответов. Мы ожидаем, что ответы будут подтверждены фактами, ссылками или опытом, но этот вопрос, скорее всего, повлечет за собой дебаты, аргументы, опросы или расширенное обсуждение. Если вы считаете, что этот вопрос можно улучшить и, возможно, снова открыть, обратитесь за помощью в справочный центр.

Закрыт 8 лет назад.

Я думал о том, как машинный код специфичен для архитектуры и как Javascript работает (почти) в каждом браузере. Я работаю над проектом, который требует серьезных вычислений, он основан на Javascript и занимает целую минуту, чтобы завершить вычисления. Это заставляет меня тосковать по скорости C. Но вся причина, по которой проект написан на Javascript, заключается в простоте и переносимости.

Что натолкнуло меня на мысль, что если бы существовал язык, похожий на Javascript, который был бы столь же переносимым и запускался как исполняемый файл на любой архитектуре? Большинство людей указали бы на Java, но я думаю о чем-то с меньшими накладными расходами и обрабатываемом ОС. Не байтовый код, а собственный машинный код.

Провёл небольшое исследование и размышления, чтобы прийти к выводу, что эта задача невозможна. Как сделать исполняемый файл таким же маленьким, как обычное приложение, написанное на C, для конкретной архитектуры, которое работает на каждой архитектуре с той же скоростью, как если бы оно было изначально скомпилировано на C для этой архитектуры?

Что пришло мне в голову.Собственный машинный код специфичен для архитектуры, каждая архитектура имеет определенные особенности и иногда выполняет одну и ту же задачу по-разному. Также определенные оптимизации зависят от архитектуры. Что, если бы существовал универсальный машинный код? Когда ОС загружает инструкции в оперативную память, она автоматически преобразует инструкции для адаптации к архитектуре. Или, возможно (более безумная идея), ЦП мог бы иметь возможность принимать универсальный машинный код и автоматически адаптировать универсальный машинный код к своему собственному машинному коду?

Спецификация универсального машинного кода должна быть достаточно общей, чтобы покрывать обычные функции машинного кода.

Конечно, если бы универсальный машинный код действительно работал, люди, вероятно, захотели бы универсальный исполняемый формат, который обрабатывается всеми операционными системами. Таким образом, исполняемый файл не должен изменяться в разных ОС. Это приводит к созданию фреймворков, которые должны быть специально созданы для универсального использования на разных машинах. И более мелкими деталями будут специфические особенности ОС, а также возможность ввода и вывода, которая выходит за рамки того, что я знаю.

Скомпилированный исполняемый файл универсального машинного кода:

Плюсов:

  • Размер почти такой же, как у встроенного скомпилированного исполняемого файла
  • Почти такая же производительность, если не такая, как у собственного скомпилированного исполняемого файла

Минусы:

  • Немного (надеюсь, не существует) медленнее при загрузке, поскольку он преобразует универсальный машинный код в собственный машинный код при загрузке исполняемого файла в RAM

Насколько это возможно?

Редактировать:

Я использовал Java, сделал на ней игру.Это не так * универсально, как хотелось бы, и не так дружелюбно. * Это собственный язык программирования, поддерживаемый Oracle. Фирменный и слишком массивный. Требуется установка на некоторые машины.

И если быть более конкретным, я не говорю о новом языке программирования. Я говорю о новом языке машинного кода, который содержит достаточно дополнительной информации, при выполнении которой происходит очень тонкий процесс ее преобразования в машинный код архитектуры. Таким образом, компиляторы C могут просто компилировать свои исполняемые файлы в универсальный машинный код, а исполняемые файлы могут работать везде.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
