Фрезерный стол своими руками: чертежи, видео, фото

По сравнению с ручным инструментом, фрезерный стол своими руками позволяет получать более точную степень обработки материала. Жестко установленный фрезер, уверенно режет различные породы дерева, пластик, древесно-стружечные плиты с покрытием. На нем можно не только снять фаску, но сделать паз, шлиц, прорезь, шип, канавку, фигурную выборку профиля.

Самодельный фрезерный стол

Как выбрать практичный вариант

Есть разные способы изготовить самодельный фрезерный стол, но принципы конструкции у большинства моделей совпадают.

Сначала выбирают один из 3 типов фрезерной установки, определяющий габариты и расположение этого оборудования в столярной мастерской:

  • Навесной. Отдельный агрегатный блок, который крепится к пильному станку сбоку на струбцинах. Позволяет использовать рабочую поверхность другого оборудования, легко снимается, убирается своими руками в сторону в случае ненадобности.
  • Переносной. Настольная модификация, которую стремятся сделать с минимально необходимыми размерами станины и фрезерного стола. Эффективный станок в использовании при частых переездах по строительным площадкам.
  • Стационарный. Основной тип стола для налаженного производства, при условии достаточного пространства в помещении. Это уже не просто фрезер, а оборудованное рабочее место.

Разрабатывать своими руками чертеж будущего стола нужно, уже зная установочные размеры, массу фрезерной части (с двигателем). Сечение, расположение несущих элементов должны сочетать прочность и свободный доступ для монтажа, обслуживания.

Материалы для самостоятельного изготовления

Рабочая плоскость стола обеспечивает ровное скольжение заготовки в одной плоскости. С этой задачей хорошо справляются листы ЛДСП, МДФ. Чтобы не было прогиба столешницы под весом фрезера, берут плиту сечением 2,6/ 3,6 см. На боковые части достаточно листа ДСП, толщиной от 1,6 см.

Монтажная пластина, на которую прикрепляют массивный фрезер, по определению имеет высокую прочность, жесткость. Из листовых материалов для нее подходят металл, текстолит, фанера твердых пород дерева. Толщина пластины не превышает 0,8 см.

Несущую опору стола выполняют своими руками из металлического профиля, листового ДСП. Иногда, это просто ножки с элементами жесткости, в других случаях стол включает в себя фронтально расположенные ящики для инструмента, мелкой оснастки, подсобных приспособлений.

Главную часть – фрезер – приобретают промышленного производства.

Мощность электродвигателя для деревообработки начинается с 500 Вт. Полноценное фрезерование твердых пород древесины требует мощности свыше 1 кВт (до 2 кВт). Напряжение 230/380 В. В большинстве моделей присутствует регулировка частоты вращения.

Дополнительные устройства

Творческое применение в конструкции фрезерного самодельного стола дополнительной оснастки позволяет значительно расширить его функциональность. Добиться плавной регулировки высоты режущей части над пластиной получиться, если сделать своими руками лифт для рабочего органа. С этой целью вертикальная ось узла опирается на винт с мелкой прямоугольной резьбой, проходящий через неподвижную гайку. Вращением маховика на штоке регулируют подачу фрезы. Механизм оборудуют боковыми упорами от искривления, контргайкой удержания в заданном положении при вибрации. При возможности, ставят более сложные лифты – автомобильный домкрат, заднюю бабку от токарного станка.

Еще одно дополнение – стальная линейка по продольной оси направляющих обрабатываемой заготовки. Практично, удобно, позволяет контролировать размер выборки, освобождает руки для других операций.

Инструмент

Чтобы сделать все детали фрезерного стола своими руками понадобятся:

  • ножовка, электрический лобзик;
  • наждак, шлифовальная машинка;
  • рубанок электрический;
  • дрель;
  • стамеска;
  • отвертка, шуруповерт.

Использование электро — механического инструмента ускоряет работы по изготовлению столешницы, направляющих, косых упоров, но, при необходимости, операции можно выполнять своими руками и ручными приспособлениями.

Составные части станка

Необходимое качество, которым обязательно должен обладать стол для ручного фрезера своими руками – устойчивость при вибрации. Использование верстаков б/у не всегда решает эту задачу.

Устройство фрезерного стола

Станина

 Ножки с той стороны, где находится столяр, располагают немного дальше от края стола (0,1-0,2 м) для устойчивого размещения ног. Здесь же размещают пульт управления.

Высоту над полом выставляют регулируемыми опорами в пределах 0,85 – 0,9 м.

Размер вешней рабочей плоскости в значительной мере определит габарит предполагаемого сырья. В среднем, достаточно сделать 1,5×0,5 м. Исходя из этого, задают расстояние между опорными местами станины.

Крепление рабочего органа

Фрезер подводят к столешнице снизу, сверху накладывают монтажную пластину, стягивают их 4 винтами со шляпками под потай.

Верхняя плоскость стола должна быть без выступов и впадин. Для этого надо, чтобы пластина легла в заранее вырезанное углубление, которое требуется сделать точно по ее наружному контуру. Под болты просверлить 4 сквозных отверстия. Добавочное крепление к дереву обеспечивают саморезами.

Форму пластины переносят с накладки подошвы фрезера. Внутреннюю часть вырезают в виде квадратной рамки с достаточными полями для размещения отверстий под болты крепления.

В доске стола надо сделать круглое отверстие, достаточное, чтобы прошла фреза. Слишком широкий проем закрывают добавочными кольцами — вкладышами для предотвращения задира материала во время фрезерования.

Оборудование рабочей зоны

Выдержать точность фрезерной обработки, направление подачи заготовки предназначены такие устройства на фрезерном столе:

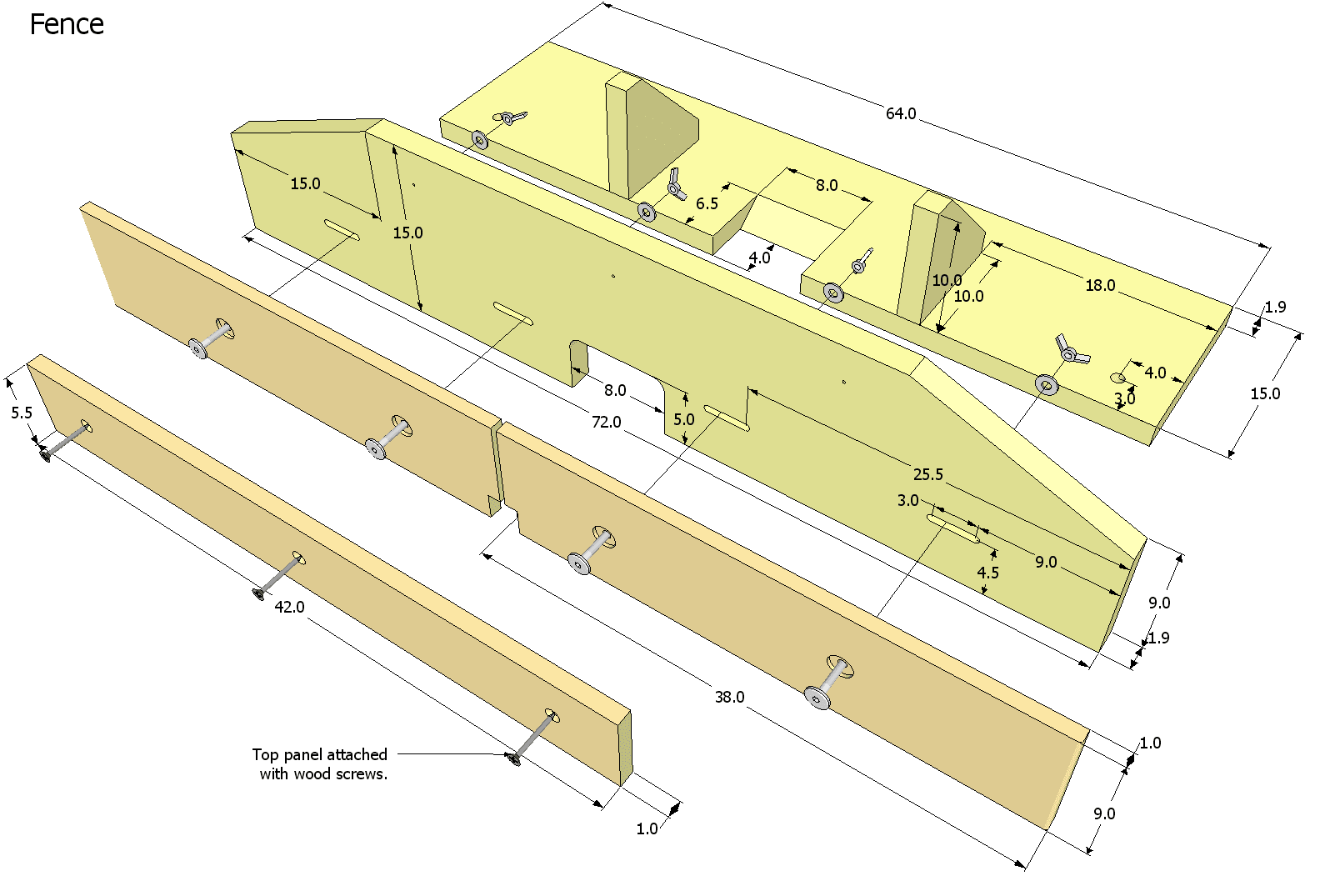

  1. Направляющие. Располагаются по линии подачи пиломатериала для упора доски на установленном размере вылета фрезерных ножей. Их можно сделать из того же ДСП, что и корпус.
    По длине стола режут 3 полосы. В 2 из них вырезают проем под фрезу: первый – полукруглый (доска ляжет горизонтально), второй – прямоугольный по ее выстоте (станет вертикально). Направляющие ставят под прямым углом и скрепляют 4 косыми упорами. В горизонтальной делают прорези под болты для регулировки выхода фрезы. Третью планку разрезают пополам и накладывают на лицевую сторону угла. Она, раздвигаясь поддерживает минимальный зазор между вращающимися ножами и неподвижным упором. Фиксируется саморезами, накладной пластиной в верхней части.
  2. Прижимы. Допустимо сделать в виде деревянной гребенки (кленовая пластина с равномерными пропилами 2×50 мм с шагом 5 мм вдоль волокна) или шарикового подшипника нужного веса и размера.
  • Крышка. С тыльной стороны направляющих вращающуюся головку, в целях безопасности, надо закрыть.

Дополнительной опцией может быть патрубок для подключения пылесоса, заведенный под крышку фрезы.

Последний штрих

После сборки все детали шлифуются, рабочие поверхности полируются. Бока и низ красят, вскрывают лаком. Электрическая часть закрывается металлорукавом.

делаем своими руками, чертеж и видео, как выбрать фрезер

Для людей, связанных со столярной деятельностью, фрезерный стол является незаменимым помощником. Он поможет поднять качество выполняемых работ, их эффективность.

Промышленность предлагает такие столы в заводском исполнении, но не всем подходит их стоимость. Мы предлагаем рассмотреть фрезерный стол, сделанный своими руками, без дорогостоящих комплектующих материалов.

Определение фрезерного стола, его конструкция

Приспособление, при помощи которого можно выполнять: канавки в заготовке, пазы, делать шиповые соединения, обрабатывать кромки изделий, называют фрезерным столом. Отдельно применять фрезер неудобно, мастеру придется концентрировать внимание на заготовке и одновременно на обработке. Фрезерный стол, своими руками собранный, облегчает процесс работы, его можно смонтировать на рабочий верстак или сделать под него особую конструкцию.

Важно! Выполняя работы по изготовлению специализированного стола надо помнить, что фрезер устанавливается снизу, для него должно быть выделено свободное пространство. Стационарной частью любого стола является станина, это крепкий каркас со столешницей.

Материалом для каркаса фрезерного стола может быть:

  1. Деревянный брус.
  2. Металлические угольники.
  3. Плиты: МДФ, ДСП.

Требование, предъявляемое к каркасу, это создание устойчивости для столешницы и жесткость конструкции. Когда своими руками изготавливается фрезерный стол, габаритные параметры станины определяются из материалов, которые требуют обработки.

Как сделать станину для фрезерного станка

Несмотря на простоту изготовления каркаса для столешницы, самодельный фрезерный станок должен для правильной работы соответствовать требованиям:

  1. Низ станины надо углубить от 100 миллиметров до 200 миллиметров по отношению передней части столешницы. Габариты станины подбираются индивидуально, чтоб облегчить работу и крепление ручного фрезера. Обычно в частных строениях для обработки заготовок на фасад дома и обработки накладок на двери делают: станину 1500 миллиметров шириной, высота стола 900 миллиметров, глубина фрезерного стола 500 миллиметров.
  2. Высота фрезерного стола, это параметр, который важен для удобной работы. Принято оптимальной считать высоту от 850 миллиметров до 900 миллиметров. Рекомендуется делать опоры регулирующимися, тогда можно менять высоту стола, а также устанавливать его на неровной поверхности напольного покрытия.
  3. Самый доступный и простой материал для столешницы фрезерного стола это кухонная столешница, которая сделана из ДСП плиты. Рекомендуется применять плиты толщиной от 26 миллиметров, имеющие пластиковое покрытие. Пластик дает скольжение заготовки по столешнице, а вибрационное воздействие от фрезера гасится ДСП плитой. Когда нет кухонного стола с нужной столешницей, можно применить плиту МДФ, толщина которой не меньше 16 миллиметров.

В конструкцию стола входит монтажная пластина, она нужна для крепления фрезера.

Как правильно сделать монтажную пластину

Располагают монтажную пластину в месте крепления подошвы фрезера. Для ее изготовления выбирается материал, отвечающий критериям:

  • Прочность.
  • Толщина — чем тоньше, тем лучше.

Специалистами рекомендуется для самостоятельного изготовления монтажной пластины фрезерного станка использовать листовой металл, можно стеклопластик или текстолит. Габаритные размеры прямоугольной формы, толщина в пределах от 4 миллиметров до 8 миллиметров. По центру пластины необходимо сделать отверстие, которое по диаметру подходит отверстию на подошве ручного фрезера.

Фрезер оснащается пластиковой накладкой, которая крепится в резьбовые отверстия на подошве, эти отверстия используют для его крепления к монтажной пластине. Если такие отверстия отсутствуют их надо сделать в подошве фрезера. Предлагается и другой способ крепления фрезера, это скоб-пружинами из металла. Монтажная пластина крепится к столешнице по углам.

Инструкция сборки фрезерного стола своими руками

  1. Собирается каркас (станина), на который закрепляется столешница.
  2. На выбранном месте столешнице располагаем монтажную пластину, обводим ее контур. Затем при помощи фрезера делаем посадочное место для нее, глубина выборки должна соответствовать толщине пластины. Требование к этой операции, создание ровной поверхности столешницы и пластины.
  3. Посадочное место пластины обязательно должно по углам иметь закругления, это достигается напильником.
  4. Когда монтажная пластина подогнана, с помощью фрезы в столешнице делаются отверстия под подошву фрезера. Нижняя часть столешницы в месте крепления подвергается выборке для установки кожуха пылеуловителя. Можно установить дополнительные приспособления для них также делается выборка.
  5. Самодельный фрезерный стол собирается. Фрезер заводится снизу и крепится к монтажной пластине. Пластина при помощи саморезов крепится к столешнице. Важно! Саморезы должны быть утоплены в местах крепления. Столешницу крепим к станине.

Специалисты рекомендуют для удобной работы на фрезерном столе сделать верхнее прижимное устройство. Это дополнительное устройство полезно для обработки крупных заготовок.

Для сборки прижимного устройства применяются ролики или же шариковый подшипник нужного диаметра. Он крепится в удерживающем устройстве, которое жестко крепят на нужном расстоянии от плоскости столешницы.

Данное устройство обеспечивает плотное прижимание габаритной заготовки к плоскости столешницы, когда она проходит под роликом. Это простое дополнение повышает точность проводимых работ, улучшается безопасность труда.

Электрический привод, советы безопасности в работе

Функциональный фрезерный стол собрать своими руками можно тогда, когда мастер обладает информацией об электрическом приводе, который будет применяться в работе. Рассмотрим параметр мощности для выбора электрического привода:

  • Мощность электрического двигателя, для мелких домашних дел может быть от 500 Вт. Замечено, что ее достаточно для обработки небольших заготовок, когда не надо делать глубокие выборки.
  • Электропривод с двигателем в 1.1 кВт считается оптимальным для домашнего фрезерного станка.
  • Электропривод с мощностью от 1-2 кВт, дает возможность обрабатывать любую заготовку, с применением разных фрез. В домашних фрезерных станках применяются электрические двигатели: ручной дрели, «болгарки».

Важно! Специалисты рекомендуют перед сборкой фрезерного станка определиться с мощностью фрезера, он не должен быть меньше 2 кВт. Эта мощность дает возможность мастеру работать с любой древесиной. Выбирать рекомендуется модели фрезеров с регулированием оборотов вращения. Обороты вращения фрезера очень важны для получения ровного среза на заготовке. Если этот параметр высокий, срез будет чистый.

Безопасное использование фрезерного стола

Когда собран фрезерный стол и установлен электрический привод не спешите сразу его проверить в работе, убедитесь в правильности выполненных работ. Что рекомендуют сделать специалисты для безопасного проведения работ на фрезерном столе:

  • Желательно установить на столешнице защитный экран, он может быть собственной конструкции или же промышленного образца.
  • Обязательно проверить наличие аварийной кнопки остановки электрического оборудования, она должна быть в форме «грибка» и располагаться в зоне нахождения мастера, чтоб можно было нажать ее корпусом тела.
  • Оборудовать рабочую зону световой подсветкой.
  • Когда фрезерный стол используется для частых смен фрезы для выполнения работ, рекомендуется оборудовать его автоматическим устройством подъема фрезы.

В оснащении самодельного фрезерного стола ограничений нет, требование к ним одно: увеличение безопасности и эффективности проводимых работ.

Оцените статью: Поделитесь с друзьями!

Как сделать фрезерный стол своими руками: чертежи, видео

Каждый, кто всерьез занимается обработкой дерева, знает, насколько важно наличие хорошего фрезера. Однако вовсе необязательно отдавать за этот инструмент заоблачные суммы — его вполне можно смастерить своими руками. О том, как это сделать, и пойдет речь в этой статье.

Содержание статьи:

Изготовление фрезерного стола + (Видео)

Качественно сделанный фрезерный стол значительно повышает эффективность работы с ручным фрезером. Однако их покупка может влететь в копеечку, потому куда проще будет сделать такой стол самостоятельно, используя для этого специальные чертежи. Это позволит порядочно сэкономить средства и, к тому же, процесс не отнимет слишком много времени. Существует несколько типов фрезерных столов: стационарный, адаптивный и портативный. В этой статье речь пойдет о стационарном варианте, ведь он наиболее сложен в исполнении. А, значит, научившись делать его, остальные типы фрезеров можно будет изготовить без труда.

Выбор чертежей и материалов

Перед тем как приступать к какой-либо работе, следует определиться, какой именно результат необходимо получить. Проще всего будет сделать фрезерный стол на основе обычного верстака, но лучше все-таки делать отдельную конструкцию. А если же для этой цели все-таки берется обычный стол, то он должен быть очень крепким и устойчивым. Важно правильно подобрать и габариты: так, оптимальная высота составляет примерно 90-100 см. Еще более удачным выходом будет стол с регулируемой высотой, ведь это позволит подстраивать фрезерный станок под потребности мастера. Общий вид элементов фрезерного стола можно увидеть ниже.

Что до материалов, то здесь тоже существуют свои тонкости. Зачастую крышки для такого стола изготавливают из МДФ-плиты. В целом, это оправдано: они недорогие, легкие и удобные в использовании. Популярным материалом является также фенольный пластик — он более прочный и долговечный, чем МДФ. Но и более дорогой — примерно на 20%. Можно изготовить столешницу из листа металла. Важно одно — поверхность должна быть абсолютно гладкой, так как заготовки должны легко перемещаться по поверхности стола, нигде не цепляясь и не застревая. Толщина крышки не должна превосходить 35 мм.

Из инструментов для работы понадобятся:

  • Электрическая дрель.
  • Стамеска.
  • Шлифовальная машинка. В принципе, шлифовку можно произвести и вручную при помощи наждачки, но это займет куда больше времени.
  • Рубанок.
  • Шуруповерт.
  • Лобзик.

Как видно, и материалы, и инструменты для изготовления фрезерного стола не так уж и сложно раздобыть. Но крайне важно, чтобы все было качественным, ведь от этого напрямую зависит долговечность и надежность изделия.

Этапы изготовления стола

Когда все подготовительные работы завершены, можно приступать непосредственно к изготовлению изделия. Выполняется все в несколько этапов. Они будут перечислены ниже.

  1. Сборка станины. Именно так называется стол, на котором будут монтироваться остальные детали фрезерного станка. Если в качестве основы берется уже готовый стол, то этот пункт можно опустить. Однако, как уже говорилось, будет удобнее, если станина будет делаться с нуля. К примеру, достаточно удачным можно считать такой вариант:
  2. Установка монтажной пластины. На крышку стола необходимо установить не слишком толстую доску или текстолит. Толщина этой детали не должна превышать 8 мм. Опять же, можно взять для этой цели металлическую пластину — такая деталь прослужит долго. В ней делается отверстие, по размеру соответствующее фрезеру. Также делаются 4 отверстия по краям, с помощью которой монтажная пластина крепится к крышке стола. Важно, чтобы пластина не выступала за края столешницы, иначе за нее будут постоянно цепляться. То, как выглядит это приспособление, можно увидеть на картинке ниже.
  3. Изготовление продольного упора. Он необходим для выполнения множества фрезерных работ. Пластина, используемая в качестве направляющей, должна быть идеально ровной и строго перпендикулярной к столешнице. Удобной в использовании будет направляющая с Т-образным пазом. К станине параллельный упор крепится при помощи зажимов определенного типа. Для того, чтобы пластина оставалась перпендикулярной к столешнице, используют специальные опорные ножки. Вот как выглядит направляющая шина:

    Направляющая шина

  4. Установка паза для подвижного упора. Обычно при помощи фрезера обрабатывают продольные кромки, но порой нужно работать с пазами, расположенными поперек досок. Именно для таких случаев предназначен параллельный упор.

Существуют некоторые нюансы, связанные с выполнением каждого из пунктов. Однако каждому, кто имеет опыт работы с изделиями из дерева, будет под силу сделать фрезерный стол. Важно лишь внимательно отнестись к поставленной задаче.



Как сделать фрезер собственноручно + (Видео)

Большинство людей предпочитает покупать готовые инструменты, но некоторые из них вполне можно сделать своими руками. Относится к таковым и ручной фрезер. Конечно, речь не идет о сборке с нуля — это отнимает уйму времени. Зато фрезер вполне можно сделать из другого, более простого и дешевого инструмента. К примеру, из дрели. Также можно сделать этот инструмент из болгарки или перфоратора. Оптимально брать устройство мощностью от 600 до 1000 Вт ( это может быть «Фиолент» или что-то в таком духе). Вся конструкция будет состоять из мотора (то есть непосредственно дрели) и рамки, в которой он будет фиксироваться. О том, как именно будет происходить процесс, речь пойдет ниже.

Процесс изготовления фрезера

Первым делом изготавливается рамка, в которую потом надо будет установить дрель. Она вырезается из ДСП-плиты, затем сверху устанавливается специальный железный хомут для дополнительной фиксации. Части конструкции скрепляются между собой саморезами. В патрон дрели зажимается фреза. Чтобы конструкция была достаточно устойчивой, рамка прикрепляется к столешнице при помощи саморезов. Конечно, даже при, казалось бы, хорошей фиксации, дрель может пошатываться в рамке, что приведет к тому, что деревянные детали, обработанные на таком фрезере, будут выглядеть неаккуратно. Неплохим выходом станет размещение поворотного рычажка сбоку, а не сверху — мотор в таком случае будет меньше расшатываться при работе.

Конечно, есть у такого решения и определенные недостатки. К примеру, такое самодельное устройство не подходит для длительных работ: при постоянном использовании оно быстро выйдет из строя. А из-за небольшой мощности с помощью такого инструмента сложно обрабатывать древесину твердых пород. Но фрезер, сделанный из дрели будет стоить недорого, он простой в использовании, да и собрать его сможет даже новичок. Потому используется такая конструкция достаточно часто.

В заключение стоит отметить, что не стоит бояться делать инструменты для работы по дереву самостоятельно: дорогое заводское оборудование, несомненно, будет в чем-то лучше, но порой доступность и низкая цена играет куда большую роль. В особенности если речь идет об изделиях, где не обязательно придерживаться высокой точности. Идеально подойдет такое собранное самостоятельно изделие для тех, кто только учится работать по дереву, но порой оно может выручить и более опытных мастеров.

Пример изготовления фрезерного стола своими руками, особенности и ньюансы

Современный ассортимент обрабатывающего электроинструмента удовлетворит потребности любого мастера. При этом всегда можно превратить ручной инструмент в стационарный станок.

Самый востребованный инструмент мастера по дереву – безусловно, фрезер. Ручным фрезером можно проделать большинство работ, но когда обрабатываются заготовки большого размера – возникают технические сложности.

Покупка фрезерного станка для домашнего использования слишком затратное мероприятие, поэтому мастера стараются сделать стол для фрезера своими руками.

Самодельный стол позволяет манипулировать обрабатываемой заготовкой, в то время, когда сам фрезер жестко зафиксирован на столешнице. Электроинструмент крепится снизу, фреза выступает над уровнем стола.

Самодельный фрезерный стол своими руками из деревянных брусков

Как правильно сделать стол для ручного фрезера

Главное условие – массивная конструкция, которая будет надежной при вибрациях и выдержит вес заготовки любого размера.

ВАЖНО! Поскольку работа с фрезером представляет собой повышенную опасность, падение стола может привести к травмам. Для придания устойчивости конструкции, желательно оснастить ножки стола регуляторами высоты. Тогда можно устанавливать станок на неровную поверхность.

Столешница должна быть выполнена из гладкого износоустойчивого материала, например – покрытие для кухонных рабочих поверхностей. Ножки и раму стола можно выполнить из бруса толщиной не менее 40 мм, или из фанеры 10-12 мм. Пространство под столешницей должно обеспечивать легкий доступ к фрезеру для обслуживания и смены фрезы. Либо верхняя часть делается откидной, как рояльная крышка.

Поскольку самодельный фрезерный стол является ответственным оборудованием – перед началом работ необходимо нарисовать подробный чертеж.

Обеспечение безопасности:

  1. Кнопка пуска фрезера делается выносной. Желательно закрыть ее крышкой, для предотвращения самопроизвольного включения. А вот кнопка экстренного обесточивания напротив, должна быть легкодоступной;
  2. Фрезу желательно закрыть автоматическим откидным щитком, как на циркулярных пилах;
  3. Вокруг стола не должно быть никаких предметов, выступающих частей интерьера, ступеней и проводов. Во время работы можно споткнуться и получить травму;
  4. Электропроводка укладывается в гофру, и надежно крепится на внутренней поверхности стола;
  5. ВАЖНО! Никаких провисающих проводов питания внутри конструкции быть не должно.

  6. Замена фрез производится только на обесточенном электроприборе, с полным отсоединением от сети;
  7. Желательно предусмотреть возможность удаления стружки из рабочей зоны.

Помимо засорения рабочего места, опилки могут попасть в вентиляцию фрезера (поскольку он находится под столом) или между столешницей и заготовкой. Это может привести к проскальзыванию обрабатываемой детали.

Как установить в стол пластину для фрезера

Самой ответственной частью конструкции, влияющей на качество работ – является пластина (или подошва) ручного фрезера. Поскольку при установке в стол, она больше не является опорным узлом, необходимо продумать надежное крепление и управляемое перемещение фрезы по вертикали.

Пластина для крепления фрезера

Крепление электроинструмента к пластине вместо стола позволяет легко демонтировать его для обслуживания или смены насадок.

Что необходимо предусмотреть при изготовлении пластины:

ВАЖНО! Все плоскости должны быть на одном уровне, ничего не должно выступать или утапливаться.

  • Пластина не должна провисать под тяжестью фрезера, это может произойти со временем;
  • Отверстие должно быть немногим больше диаметра фрезы. Если предполагается работа со сменными насадками – необходимо предусмотреть сменные вкладыши, укладываемые заподлицо с основной пластиной;
  • Все крепежные винты с потайными головками должны быть на уровне поверхности, утапливание может привести к зацепам обрабатываемой детали;
  • После сборки вместе с фрезером и крепежом, пластину необходимо отполировать.

Оптимальный вариант – сэндвичевая конструкция

Изготовить ее можно из прокатной стали или алюминия. Берем один лист толщиной 3-4 мм, и вырезаем из него обе пластины, на одной отверстие 90 мм, на другой соосно 100 мм с проушинами. Листы скрепляются между собой винтами. После окончательной сборки в пластинах сверлятся отверстия для крепления подошвы фрезера.

Из той же заготовки вырезаем вкладыши.

Образец вкладыша для крепления фрезера к столу

Крепить можно винтами впотай или неодимовыми магнитами (вариант подходит для стальных вкладышей). В центре вкладышей сверлим отверстия (строго по центру!) для различных диаметров фрез или копировальных втулок.

Копировальная втулка должна плотно входить в диаметр отверстия вкладыша

ВАЖНО! Если пластина получилась слишком толстой, придется использовать фрезы с длинной шейкой.

Затем в середине стола тем же ручным фрезером выбирается ниша для установки пластины. Если не удалось правильно выбрать глубину – можно использовать тонкие прокладки по всей плоскости пластины. Ими также можно регулировать со временем просевшую пластину.

Видео: как собрать простой самодельный фрезерный стол, за два дня

Следующий этап изготовления стола – лифт для фрезера

Если вы планируете делать лишь простое торцевание или сквозные пазы – фрезер можно закрепить жестко, и при необходимости регулировать высоту фрезы при помощи прокладок между плитой и башмаком. Для полноценной работы вам понадобится лифт.

Конструкций самодельных механизмов подъема фрезера под столом придумано множество. Остановимся на самых эффективных и надежных.

Винтовая конструкция (конструкция с маховиком)

Эскиз винтового механизма с размерами

На выверенном расстоянии от рабочей столешницы устанавливается опорная пластина (например, из толстой фанеры), в которой строго по центральной оси фрезера крепится опорная гайка.
По этой гайке перемещается винтовая шпилька с жестко закрепленным маховиком. Маховик должен быть достаточно большого диаметра, а резьба по возможности с малым шагом.

Тогда можно добиться высокой точности калибровки выхода фрезы. Для того чтобы при вибрации настройка высоты не сбивалась – надо предусмотреть стопор маховика.

В качестве готового решения такого типа можно использовать заднюю бабку от списанного токарного станка, которую можно за небольшие деньги приобрести на ликвидированном заводе или в механическом цехе.

Использование автомобильного домкрата

Домкратом поджимаем фрезер к столу

Такой подъемный механизм гораздо более универсален и надежен. Приобрести домкрат необходимого размера можно на авторынке.

Опорный элемент получается компактным, изготовить его можно буквально из подручных материалов. Однако, необходимо помнить о надежности – выпавший из «гнезда» работающий фрезер может наделать немало бед.

Поэтому направляющие электроинструмента обязательно оснащаются стопорными приспособлениями.

Направляющие для упорных приспособлений

Так же, как и при использовании ручного фрезера – для самодельного станка потребуется дополнительное оборудование. Параллельный упор, направляющая шина, аналог циркуля и пр.

Приспособления для фрезера можно крепить струбцинами, или использовать специальный профиль с «Т» образным вырезом. Обычно при создании самодельных фрезерных столов своими руками применяется комплексный подход к изготовлению крепежа для дополнительного оборудования.

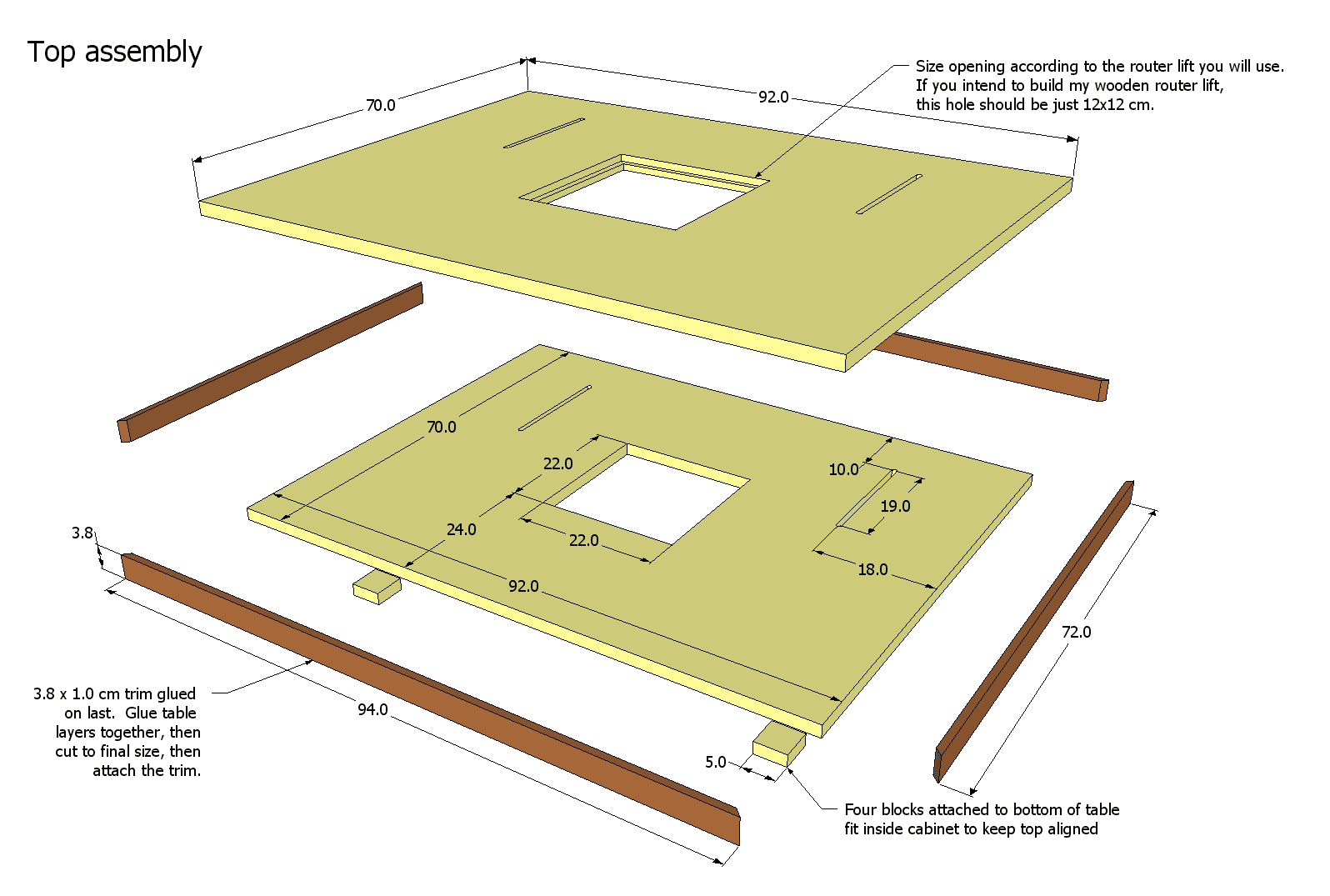

Чертеж самодельного фрезерного стола из фанеры и досок

Если вы имеете опыт работы с ручным фрезером – не составит большого труда самостоятельно разработать все необходимые приспособления, специализированные именно под ваши задачи.

Универсальный стол для фрезера и циркулярки

Поскольку стол не обязательно должен быть узкопрофильным – можно использовать его для смежных работ. Например – изготовить пластину под ручную циркулярную (дисковую) пилу.

Демонтируется фрезер, на его место ставится циркулярка, и вы получаете универсальный деревообрабатывающий станок. При этом вы экономите время, материалы и место в рабочей зоне.

Не забываем о том, что помимо стационарных распиловочного и фрезерного станка, вы по-прежнему можете пользоваться ручными фрезером и циркуляркой, просто демонтировав их со стола.

Преимущество такого решения в том, что при работе с дисковой пилой вы можете использовать основные приспособления для фрезера – направляющую и параллельный упор.

Подведем итог

Все вышеперечисленное осуществимо при наличии элементарных слесарных навыков и подходящего инструмента. Финансовые затраты вы регулируете самостоятельно.

ВАЖНО! При изготовлении фрезерного стола своими руками – необходимо трижды подумать о безопасном его использовании. Если вы допустите просчет – претензию предъявить будет некому.

Если остались вопросы по изготовлению фрезерных столов своими руками, то посмотрите видео, в котором мастер подробно рассказывает как сделать простой удобный фрезерный стол в домашних условиях.

About sposport

View all posts by sposport

Фрезерный стол своими руками: чертежи, схемы

В данном материале я покажу вам, как сделать фрезерный стол своими руками. Но для начала немного истории… Появление ручных фрезерных машинок в 1974 г. позволило в небольших мастерских выполнять ряд работ по изготовлению мебели на совершенно ином уровне. Одновременно возникла необходимость создать стол для ручного фрезера. Тут можно изготавливать длинные пазы различной конфигурации. При наличии специальных фрез формируется нужный вид обработанной поверхности детали из древесины или иных мягких материалов.

Фрезерные столы в цехах, выпускающих изделия из дерева, применяют более 150 лет. Эти станки занимают много места, вокруг них создается необходимое пространство для выполнения работы с заготовками большой длины. В частных мастерских проще использовать самодельный фрезерный стол, в котором используется малогабаритная легкая машинка со встроенным электроприводом. Сделать для себя подобное устройство можно за пару дней. Важно определиться со своими потребностями, зависящими от задач на ближайший период.

Небольшой фрезерный стол (чертежи, комплектующие)

Довольно часто устанавливают на опору малогабаритное подстолье, в котором размещают ручной фрезер. Его при необходимости можно снять, и убрать в сторону, освобождая пространство внутри мастерской.

Малогабаритный стол для ручного фрезера

Подобное приспособление изготавливается из массива лиственной древесины (клена) и березовой фанеры. Чертежи сборочных узлов и отдельных деталей приведены ниже.

В процессе фрезерование нужно осуществлять жесткое прижатие деталей к столу и упору. Для этой цели используют гребенки. Попутно показано устройство и стопорного блока.

Чтобы изготовить подобное приспособление, необходимы детали. Их размеры, количество и материалы показаны в таблице 1.

Таблица 1: Комплектующие детали для изготовления стола под ручной фрезер

Наименование детали Обозначения на чертежах Размеры в чистовом исполнении, окончательные Характеристики полуфабрикатов
Толщина, мм Ширина, мм Длина, мм Вид материала для изготовления Количество деталей
Детали стола
Панель А А 19 522 622 Фанера березовая 1
Панель Б (облицовка) B 3 522 622 Твердый ДВП 1
Накладки продольные кромочные  C 19 40 660 Массив клена 2
Накладки боковые кромочные  D 19 40 560 Массив клена 2
Ножки E 19 292 521 Фанера березовая 2
Стяжки  F 19 76 521 Массив клена 4
Планка сетевого шнура  G 19 51 420 Массив клена 1
Упор для стола
Стенка упора вертикальная  H 19 152 661 Массив клена 1
Основание горизонтальное  I 19 76 661 Массив клена 1
Косынки для патрубка пылеудалителя J 19 64 79 Массив клена 2
Пластины торцевые K 19 121 191 Массив клена 2
Дополнительные приспособления
Держатель L 19 127 127 Массив клена 1
Щиток M 6 70 127 Оргстекло 1
Прижим-гребенка  N 19 45 203 Массив клена 2
Стопорный блок  O 19 45 76 Массив клена 2

Как сделать фрезерный стол своими руками?

Многие мастера приспосабливают в качестве стола под фрезер обычный верстак. Однако, на практике доказано, что лучше иметь отдельную специализированную конструкцию. Объясняется просто:

  • при работе будет возникать вибрация, которая может привести к неустойчивому положению деталей на верстаке;
  • для перемещения вверх и вниз потребуется специальное приспособление (лифт). В обычном верстаке свободного пространства часто не бывает.

Важной особенностью фрезера является необходимость установки опорной пластины, связанной со столешницей. Для нее использую металл, оргстекло или прочную фанеру. Фиксация осуществляется с помощью отверстий. Большинство производителей ручного инструмента заранее предусматривают крепеж для своих изделий, предполагая, что значительная часть их продукции будет использоваться и в стационарном варианте.

При работе используются различные фрезы

Способы фрезерования с использованием разных типов фасонных фрез

На основании исследования известных конструкций сформулированы ряд основных требований к фрезерному столу.

  1. Опорная пластина должна располагаться в одной плоскости со столом. При перемещении обрабатываемых заготовок не допускается вертикальное смещение на опоре. Некоторые мастера оставляют базовую подошву. Выводят ее в «ноль» со столешницей. Но большинство сходится во мнении, что нужно изготавливать другую пластину.
  2. Для удобства и безопасного использования станка следует располагать кнопки включения и выключения так, чтобы быстро воспользоваться ими. Может возникнуть ситуация, когда потребуется срочно выключить питание двигателя.
  3. Перемещение обрабатываемых деталей выполняется относительно упора. Он может смещаться так, чтобы у мастера была возможность фрезерования кромок, а также пазов в полуфабрикатах.
  4. Полезно продумать место установки станка. К нему нужен удобный поход. Возможно, придется фрезеровать длинномер. Тогда заготовки должны укладываться с обеих сторон от стола.
  5. Некоторые мастера приспосабливают установку только столешницы на имеющийся станок. Так удается совмещать несколько устройств на одной станине.

Даже обычный стол можно преобразовать в станок. Пример подобного перевоплощения показан в видеоролике.

Чтобы максимально использовать возможности станка нужно минимизировать толщину опорной пластины. Тогда вылет фрезы будет максимальным. Н практике могут применяться длинные пальцевые фрезы для глубокого фрезерования. Прочность обеспечат только довольно жесткие материалы.

Монтаж устройства для вертикального перемещения

Движение ручного фрезера вверх и вниз производится с помощью устройства, получившего название лифта. Здесь применяют самые разные механизмы для движения и фиксации заданного положения.

Возможный вариант лифта оказан в видеоролике.

Вариант изготовления компактного стола с ящиками

Довольно интересная конструкция, которую несложно повторить для собственной мастерской.

Реальный вид станка для фрезеровки заготовок

Конструктивная проработка в трехмерном отображении с помощью инженерных программ

Боковые стенки, центральная стенка и дно станка.

Для изготовления подобного станка потребуется выполнить заготовку деталей. В таблице 2 представлены комплектация, размеры заготовок и материал.

Таблица 2: Комплектующие детали для изготовления стола под фрезер

Позиция на чертежах Наименование Размеры в чистовом исполнении, окончательные Количество Материал
Толщина, мм Ширина, мм Длина, мм
Каркас
1 Передние и задние горизонтальные рамы 50 40 780 4 Массив сосны
2 Стойки 50 50 860 4 Массив сосны
3 Горизонтальные боковые рамы 50 40 550 4 Массив сосны
4 Передняя и задняя горизонталь 50 20 750 2 Массив сосны
5  Обрамление для боковых окон, вертикальное 50 50 380 4 Массив сосны
6  Обрамление для боковых окон, горизонтальное 50 20 360 2 Массив сосны
Панели
7 Боковые панели 6 740 518 2 Березовая фанера
8 Окна боковой панели 6 600 393 2 Березовая фанера
9 Окно нижнее 6 600 400 1 Березовая фанера
Большие выдвижные ящики
10 Боковая сторона ящика 16 140 550 8 Массив сосны
11 Передняя и задняя боковина ящика 29 140 348 8 Массив сосны
12 Фасад ящика 7 168 348 4 Массив ясеня
13 Дно 6 138 570 4 Березовая фанера
Малые выдвижные ящики
14 Боковая сторона ящика 16 100 550 8 Массив сосны
15 Передняя и задняя боковина ящика 29 100 138 8 Массив сосны
16 Фасад ящика 7 108 138 4 Массив ясеня
17 Дно 6 570 348 4 Березовая фанера
Столешница
18 Верхний слой 18 700 920 1 Березовая фанера
19 Планки отделки передней и задней части 10 38 940 2 Массив ясеня
20 Планки отделки боковых частей 10 38 720 2 Массив ясеня
Упор
21 Стенка упора 18 150 750 1 Березовая фанера
22 Основание упора 18 150 640 1 Березовая фанера
23 Передняя планка упора 10 90 380 2 Массив ясеня
24 Упор верхней грани 10 420 550 1 Массив ясеня

Конструктивное исполнение фрезерного стола

Настольный станок для фрезерования древесины показан ниже.

Вариант изготовления стола для фрезера

Довольно интересное исполнение конструкции стола. Здесь предложили использовать автомобильный домкрат для подъема и опускания инструмента.

Подробное видео о самодельном столе.

Пошаговое изготовление фрезерного стола на базе циркулярного станка

Имеется циркулярный станок промышленного производства. Решено провести его модернизацию для возможной установки фрезерного оборудования. При этом базовая конструкция не претерпевает никаким изменениям. Изготовляемая часть является достаточно простой и съемной, при необходимости ее можно убрать без каких-либо проблем. Фактически будет изготавливаться съемная столешница.

Краткое описание устройства

Технология изготовления съемной столешницы

Переворот происходит легко. Столешница устанавливается на свое место.
Она встала вровень с основным столом циркулярного станка. Если утопить фрезы, то дополнительная часть не будет мешать выполнению работ по распиловке деталей. Важно! Изготовленное приспособление ничуть не ухудшило свойства основного станка, на котором предусмотрен монтаж.
Вырезание окон и фрезерование вспомогательного пространства внутри столешницы заметно ее ослабили. Поэтому потребуется усиление. Для повышение прочности изготавливаемой приставки решено использовать дополнительные бруски. Их в нужный размер выпиливают на распиловочном станке.
Выпилив продольные и поперечные бруски, их прикручивают к столешнице. Предварительно смазывают клеем, а потом фиксируют саморезами. Все отверстия предварительно сверлятся сверлом Ø 3 мм, а затем зенкуются под головку самореза Ø 8 мм.  Используются оцинкованные саморезы по дереву.
Поставив столешницу на станок, можно видеть, что параллельный упор не сможет перемещаться по своим направляющим. Требуется доработка конструкции самой столешницы.
Отмечается поверхность, которую необходимо удалить. Выполнить подобное удаление можно с помощью фрезера или с двух проходов на циркулярной пиле.
Завершив подготовку, столешницу снова ставят на место. Чтобы легче работать на данном этапе, с нее сняты фрезер и вспомогательные приспособления.
После удаления излишков параллельный упор может перемещаться по всему столу. Его решено использовать в качестве фиксатора для фрезерования. Придется только несколько доработать вспомогательные элементы.

Изготовление лифта для фрезерной столешницы

Необходимо изготовить несколько вспомогательных элементов, которые помогут двигать фрезер вверх и вниз. Показан вид изготавливаемого лифта.
Перевернув его, можно рассмотреть особенности устройства. Видны опоры и рычаги. Нужно разобраться, что и как тут будет работать.
Стрелкой показана неподвижная стойка. На нее приходится основная нагрузка от инструмента. Поэтому к ней особые требования. Она должна быть достаточно прочной. Ей придется противодействовать весу фрезера, а также возвратных пружин, которые установлены на данном инструменте.
Эта стрелка указывает на ось. Относительно нее может вращаться рычаг. На этом рычаге «висит» сам фрезер.
Конструкция рычага имеет особенность. Тут присутствует радиальная выпуклость. Она опирается на ту часть фрезера, где нет вентиляционных отверстий. Дополнительно имеет утолщение в пластмассовом корпусе, поэтому давление не будет нарушать целостность конструкции инструмента.
В показанном бруске располагается гайка. Если вращать винт, то брусок будет перемещаться. Между рычагом и бруском размещается скоба. На ее концах установлены стальные петли. Они позволяют подогнать размеры всех деталей лифта.
Еще один важный элемент. В нем расположена головка болта. Она опирается на подшипник. Поэтому ее можно вращать в любую сторону, не прилагая больших усилий.
Из фанеры толщиной 20 мм будет выпиливаться основная опорная стойка.
Чтобы стойка при работе не смещалась ни в каком направлении, ее усиливают дополнительными косынками. В результате получается изделие, напоминающее ракету. Остается только собрать подобное устройство.
«Ракета» будет устанавливаться с одной стороны от имеющегося окна.
Для установки головки болта нужно просверлить отверстие диаметром 20 мм. Здесь в дальнейшем будет использоваться торцевая головка, поэтому подготавливается отверстие с некоторым запасом. Глубина сверления составляет 16 мм (ДСП толщиной 19 мм). Важно! Снизу установлена фанера толщиной 20 мм. Поэтому прочность конструкции нарушена не будет.
После сверления глухого отверстия сверлится сквозное. Его диаметр составляет 8,5 мм. Здесь будут установлены подшипник и болт.
Между головкой болта и подшипником ставится гайка. Используется закрытый подшипник, в который не сможет попадать стружка и пыть.
Перевернув столешницу, виден длинный болт (180 мм). Его нужно зафиксировать так, чтобы он мог вращаться.
Устанавливается шайба, а потом закручивается гайка с фторопластовой вставкой. Установленный фторопласт не позволит ей раскручиваться. Плотно не ставится, остается зазор около 0,5 мм. Он позволит болту вращаться и передавать усилия в любом направлении.
Между концом болта и рычагом остается промежуток, который следует заполнить. Нужна скоба и накладные петли.
Обычных петель не хватает, потребуется установить дополнительные планки.
Подбирается длина этих планок.
В брусок вворачивают саморезы. На них будут надеваться петли.
После надевания петля самостоятельно сняться с головки самореза не сможет. В петлях имеющийся паз уже отверстия, на который надевается шляпка от метиза.
Остается собрать всю конструкцию лифта. Все конструктивные элементы, о которых говорилось ранее, изготовлены.
Установив столешницу в окне станка, можно проверить работоспособность конструкции лифта. Используется шуруповерт, в который устанавливается торцевая головка на 13. Запуская вращения в том или другом направлении, добиваются движение фрезы вверх или вниз. Используя мерительный инструмент, можно выставлять глубину фрезерования пазов на деталях.

Изготовление приспособлений для параллельного упора

Подобная съемная столешница может быть установлена в любую подходящую тумбу. Тогда получится отдельный фрезерный станок, изготовленный в домашних условиях. Это устройство отличается наибольшей простотой и надежностью.

Конструкции столов для фрезера могут быть и иными. Разные мастера оснащают свои устройства различными типами лифтов. Даже упоры в зависимости от потребностей могут иметь свое исполнение. Нужно только подобрать то, которое будет удобно для выполнения определенной работы.

Некоторые профессионалы используют разные типы упоров. Выбор определяется типом используемых фрез и назначения будущих деталей.

В ролике показан вариант самостоятельного изготовления стола для размещения фрезера.

Фрезерный стол своими руками: конструкция, изготовление, сборка

В хозяйстве частного домовладения всегда пригодится фрезерный станок. Оборудование незаменимо при изготовлении различных деревянных изделий — от оконных рам до различных небольших поделок. Фрезерный станок представляет собой опорный стол и сам фрезер. Если у хозяина уже есть ручной фрезер, то можно изготовить фрезерный стол своими руками.

Для чего нужен фрезерный стол

Стол является основной базой станка. Фрезы — его рабочие органы. С помощью этих деталей при обработке заготовок из древесины выполняют множество операций. На станке в древесине делают продольные пазы, каналы, вертикальные углубления, овальные скосы и многое другое. Стол необходим для точного размещения фрезы — как в горизонтальном, так и в вертикальном направлении.

Конструкция фрезерного стола

Рабочий стол станка должен отвечать следующим требованиям:

  • Стандартная высота рабочей поверхности колеблется в пределах от 800 до 900 мм. Высота стола может быть иной — по желанию хозяина мастерской.
  • Поверхность стола должна обеспечивать беспрепятственное скольжение деревянной заготовки.
  • Фрезер должен быть оснащён лифтом, который будет легко перемещать фрезу по вертикали.
  • В рабочей зоне нужно установить отсос стружки и пыли.
  • Монтажная пластина должна обеспечивать надёжное крепление фрезера. Толщина пластины должна позволять максимально выдвигаться вверх режущему органу.
  • Прижимные детали должны быть такими, чтобы руки работника не могли случайно попасть под фрезу.
  • Станина станка должна быть устойчивой, и в то же время позволять легко перемещать станок в нужное место.

Изготовление станины и столешницы

В условиях домашней мастерской для изготовления опорной части станка зачастую используют недорогие подсобные материалы. Для этого берут куски МДФ, строительной фанеры, металлический уголок, метизы (болты, винты, шайбы и гайки) и прочее.

Станина

Опорную конструкцию для станка делают из деревянного бруса или сваренного металлопрофиля. Некоторые мастера приспосабливают под станину старый стол или верстак. Самое главное в устройстве станины —устойчивость. Во время работы фрезера могут возникать различные нагрузки вибрационного характера.

Если старая мебель расшатана, то стоит установить дополнительный крепёж. Для этого используют металлический уголок, который крепят в сомнительных узлах конструкции через просверленные отверстия шурупами.

Самой надёжной конструкцией будет станина из стального уголка 40×40 мм. Для этого нужен сварочный аппарат и опыт обращения с ним.

Столешница

Организацию рабочего стола можно «подсмотреть» в видеоматериалах о работе фрезерных станков, опубликованных в интернете. При изготовлении столешницы необходимо следовать требованиям, обеспечивающим лёгкое перемещение деревянной заготовки и режущего органа фрезы, а также надёжную фиксацию обрабатываемой детали относительно фрезы.

Вариант сборки станка своими руками

На обоих боковых торцах стола устанавливают алюминиевый профиль Т-образного сечения для крепления и свободного перемещения параллельного упора в виде планки. Планка по бокам оснащена алюминиевыми креплениями, которые входят в пазы боковых профилей.

В планке делают прямоугольный вырез под выход фрезы. На детали закрепляют направляющий профиль, по которому перемещаются вертикальный и угловой прижим. Прижимы фиксируют прохождение деревянной заготовки через зону фрезерования.

В столешнице прорезают параллельный паз — для перемещения ползуна углового упора. На одной из опор под столешницей устанавливают выключателей с кнопкой аварийной остановки фрезера.

Рабочую площадку часто изготавливают из МДФ и строительной фанеры. Поверхность из такого материала быстро изнашивается. Более надёжная столешница — сделанная из текстолита. Текстолитовая поверхность обладает высокой износостойкостью и низким коэффициентом трения.

Идеальным вариантом для столешницы может быть стальной лист или плоскость из алюминиевого сплава. Так, как площадка должна иметь технологические пазы и отверстия, изготовить своими руками такую деталь будет довольно сложно, а порой и невозможно. Выход может быть найден в использовании деталей старого оборудования.

Плита для фрезера

В центре столешницы вырезают проём для установки рабочей пластины. Пластину лучше изготовить из того же текстолита. В плите делают круглое отверстие. Под отверстие делают круглые вставки. Комбинируя вставки, подбирают проходное отверстие по диаметру для нужной фрезы.

Кольцевые вставки, как и сама плита, должны находиться в одном уровне со всей поверхностью рабочего стола. Кольца обеспечивают плотное вхождение фрезы в рабочую зону.

Фрезер

Силовая установка по своей функциональности действует, как обыкновенная дрель. Патрон фрезера зажимает ось фрезы и сообщает ей вращательное движение. Агрегат крепится снизу к рабочей плите. При конструировании стола нужно обязательно учитывать сохранение пространства для помещения устройства под столешницей.

В качестве фрезера приспосабливают компактный электродвигатель. Сделать самодельный электроинструмент под силу опытному мастеру. В некоторых случаях используют электрическую дрель. Чтобы избавиться от такой проблемы, приобретают готовый ручной фрезер. В торговой сети покупателям предлагают широкий ассортимент ручного электроинструмента такого типа.

Ручной фрезер разных производителей имеет примерно одинаковый набор опций и габаритные размеры. Инструмент в основном предназначен для обработки деревянных заготовок.

Фрезерный станок позволяет работнику управлять процессом обработки с помощью двух рук, а при работе с ручным инструментом, руки заняты удержанием самого агрегата. Выгодно ручной фрезер поместить в самодельную конструкцию станка.

Монтажная пластина

Полимерную подошву фрезера снимают и вырезают по её обводу монтажную пластину. Монтажную плиту изготавливают из металлического листа, толщиной не более 6 мм. В рабочей площадке просверливают монтажные отверстия по винты крепления фрезера через монтажную пластину.

Отверстия делают со стороны рабочей поверхности с потаем, чтобы головки винтов не выступали над плоскостью стола.

Лифт

Лифт — устройство для перемещения чего-либо по вертикали. В данном случае это касается фрезерного агрегата. Ручной фрезер оснащён лифтом. Проблема установки лифта становится актуальной при использовании в качестве силовой установки самодельных устройств.

Можно приобрести готовый лифт заводского изготовления. В интернете публикуется много вариантов изготовления самодельных подъёмных устройств. Основной задачей подъёмника является решение точной фиксации фрезы по вертикали. Выступ конусной режущей поверхности фрезы определяет глубину и ширину выборки древесины в заготовке.

Одним из самых популярных вариантов самодельного лифта является перемещение фрезера на вертикальном металлическом стержне с резьбой.

Схема самодельного лифта фрезера

Под столом устанавливают полку, в которую вставляют стержень с фланцевой гайкой. Выше на стержне устанавливают маховик. Вращая его, добиваются нужной высоты фрезы над поверхностью рабочего стола.

Поворотный фрезерный стол

Поворотная модель станка представляет собой сложную конструкцию, обеспечивающую наклон деревянной заготовки по отношению к фрезе. Благодаря этой особенности станка, изготавливают деревянные заготовки сложной формы. В домашних условиях такие столы собрать практически невозможно.

Безопасность при работе на самодельном станке

Для безопасной работы фрезерного станка, следует соблюдать несколько правил техники безопасности:

  1. Металлическая станина должна быть обязательна заземлена.
  2. Станок устанавливают в сухом проветриваемом помещении.
  3. Если станок выполнен полностью из дерева, то заземляют сам корпус фрезера.

Заключение

Фрезерный стол, сделанный своими руками, сэкономит денежные средства хозяина мастерской. Самодельная конструкция учитывает все индивидуальные потребности владельца станка, чем выгодно отличается от уже готовых вариантов.

Фрезерный стол для ручного фрезера своими руками: чертежи

Фрезерная машинка приобретается для множества столярных работ. Но, иногда область ее применения значительно увеличивается, и появляется надобность в реконструкции рабочего места. Фрезерный стол для ручного фрезера своими руками – это отличная возможность сэкономить денежные средства и создать для себя качественную рабочую поверхность. Столярные работы сейчас очень востребованы, да и в повседневной жизни этот инструмент довольно полезен. А более удобные условия труда сделают его просто незаменимым.

Особенности фрезерного стола

Фрезерный стол

Простой фрезерный стол своими руками опытный столяр сможет собрать даже без чертежей, подготовленных размеров и схем. В интернете имеется множество видео на данную тему и поэтапных объяснений сути работы. Если же вы впервые решили попробовать себя в данной области, то не стоит отчаиваться, при желании можно сделать стол для ручного фрезера всего лишь за один день. К тому же, вы будете полностью уверены в прочности своего изделия, а также сможете подобрать идеальные размеры, которые необходимы именно для вашего помещения. Но, прежде чем делать циркулярно-фрезерный стол, следует разобраться в том, что он из себя представляет.

Чертеж фрезерного стола

Самодельный фрезерный стол нисколько не отличить от магазинного варианта, если он выполнен с соблюдением основных правил и требований. Фрезерные машинки передвигаются по поверхности обрабатываемого материала, тем самым выравнивая его. Если данный вид обработки сделать стационарным, то у мастера будет уходить на работу гораздо меньше времени и сил.

Стол для фрезера своими руками занимает в помещении определенное пространство. Поэтому, перед тем как производить монтаж, определитесь, какой именно стол вы хотите видеть:

  • агрегатный;
  • съемный;
  • стационарный.
Агрегатный
Портативный
Стационарный

Помните, что большую часть работ можно выполнять только в стационарном режиме. Также, учитывайте то, насколько часто вы будете пользоваться станком, ведь для редкого применения вполне подойдет портативная модель, а для ежедневного использования – стационарное рабочее место.

Из каких частей состоит фрезерный стол?

Самодельный фрезерный стол можно сделать в одиночку, не прибегая к посторонней помощи. Для этого нужно обязательно изготовить все основные части конструкции для последующего сбора. Без одной из частей фрезеровочный стол может стать практически бесполезным, так как не будет выполнять основные обязанности. Фрезер своими руками состоит из следующих частей:

  • столешницы;
  • станины;
  • подольного упора;
  • прижимных гребней;
  • монтажной пластины.

Строение фрезерного стола

Столешница под ручной фрезер  должна быть толстой, прочной и ровной. Для этого отлично подходят кухонные столешницы, или же, если таковой не имеется, обычная фанера. Только стоит помнить, что для универсального фрезерного стола требуется толщина не менее 16 мм, поэтому фанерные листы следует склеить между собой столярным клеем. Дополнительными  средствами можно придать гладкости поверхности, для более удобной работы. В центре нужно сделать отверстие, чтобы установить фрезер.

Чертежи фрезерного стола никак не могут обойтись без станины. Она отвечает за устойчивость конструкции, поглощая все вибрации, исходящие от инструмента. Для этого можно использовать старые тумбочки, столы, но при условии, что они являются очень прочными. Некоторые останавливают свое внимание на металлических моделях, что довольно практично.

Фрезерный стол из старой тумбочки

Подольный упор, закрепленный на столешнице, отвечает за правильную подачу материала. Его можно сделать неподвижным, для постоянных материалов, или же раздвижным, если мастер будет работать с разными по габаритам элементами. Это очень важный элемент в работе, так как от ровности всех сторон будет зависеть качество работы фрезы.

Прижимные гребни на стол для циркулярки и фрезера практически обязательны. Они отлично фиксируют материал не только с боков, но и сверху. Этот гребень может устанавливаться на любой высоте, с помощью крепежных элементов. Размеры его устанавливаются исходя из личных пожеланий мастера и того, с чем ему предстоит столкнуться в работе.

Специалисты советуют сразу устанавливать раздвижные гребни и упоры, тогда функциональность рабочей машины значительно увеличится.

Правила сборки

Сборка фрезерного стола своими руками должна проходить поэтапно. Для начала следует определиться со столешницей и сделать в ней отверстие под инструмент. Далее крепятся системы контроля подачи материала.

В данном случае нужно точно до мелочей определять места их крепления, так как от этого зависит качество дальнейшей работы.

Сама фрезерная машинка должна быть прочно закреплена под столешницей. Она не должна болтаться или висеть, любые движения могут привести к травмам во время работы или же поломки оборудования. Лучше зафиксировать ее с помощью саморезов, для собственного спокойствия.

Далее устанавливают станину. Ее очень прочно крепят к столешнице, для выдержки всех нагрузок и вибраций. Можно сделать фрезерный стол на ножках, но при этом следует позаботиться об их толщине и креплениях.

Главное в данном способе работы – это сделать максимально удобное рабочее место для мастера. А в этом плане со всеми размерами работает сам мастер, зная то, что на самом деле он желает получить по итогу.

Электроника в работе

Циркулярный и фрезерный стол сделать своими руками довольно просто, но не стоит забывать о том, что данный инструмент работает от электрического тока. Так как кнопки пуска и остановки будут находиться в неудобном для мастера месте, нужно позаботиться об их применении. Можно сделать выход и установить кнопки запуска и остановки механизма в удобном месте, но для этого нужны знания в электронике.

Есть альтернативный вариант, который является менее безопасным для фрезера и циркулярки. Кнопка пуска зажимается,  и он находится в постоянно включенном состоянии, останавливаясь только кабелем, при отключении от сети.

Дополнительные рекомендации при сборке стола

Изготовленный своими руками новый фрезерный столик должен полностью соответствовать напольному покрытию рабочего места. Если полы неровные, следует делать ножки с подвижным механизмом, иначе конструкция быстро придет в негодность. Для того, чтобы срок службы стола для фрезера значительно превзошел все ожидания, его поверхность покрывают лаком или другой деревообрабатывающей жидкостью. Это не только увеличивает срок службы, но и дополнительно скрепляет элементы.

Обезопасьте себя от повреждений, которые могут возникнуть в процессе работы. На продольном упоре установите защитное стекло, которое будет преградой для летящей стружки, опилок и прочих элементов.

Делая фрезерный стол дома, своими руками, помните, что работа с ним довольно опасна и лучше позаботьтесь о своей безопасности.

Мастерская любого человека содержит в себе все необходимые для него инструменты. Но при этом может понадобиться острая необходимость в обустройстве рабочего места, а магазинные цены могут не устроить. Да и в целом, не у всех людей имеется возможность посетить магазины с подобным товаром.

Чертеж фрезерного стола

Фрезерный стол имеет чертежи и схемы, поэтому сделать его самостоятельно не составит большого труда. Тем более вы сами будете знать, какая модель вам нужна, какие размеры вам будут удобны. Покупной вариант не всегда может стать выходом из положения. Не стоит бояться и тянуть время, даже новичок разберется в том, как изготовить стол.

39 Бесплатные планы и идеи стола для маршрутизатора своими руками, которые можно легко собрать

Маршрутизатор - очень полезный инструмент в деревообработке. Его можно использовать для лепки, резки углов, столярных изделий и многого другого. Трудно представить без него что-нибудь сложное.

Маршрутизаторы могут быть самым важным инструментом, который может использовать плотник.

Большинство людей используют роутеры в качестве портативного инструмента. Хотя это жизнеспособный вариант, маршрутизатор, установленный на столе (или на столе маршрутизатора), более безопасен в использовании и может использоваться для резки на совершенно другом уровне.Теперь, если вы хотите построить стол маршрутизатора самостоятельно, вы попали в нужное место. Мы собрали 39 лучших схем столов для маршрутизаторов, сделанных своими руками.

Вот они:

1. Планы стола маршрутизатора Creston Wood

Эта таблица маршрутизатора кажется очень полезной. В нем достаточно места для вашего роутера. И еще много рабочих мест.

Но в нем также есть хорошие ящички, которые могут стать хорошим местом для хранения мелочей. И чтобы сделать его еще лучше, планы бесплатны. Так что он может стать вашим по цене дерева и акцентов.

Создайте этот стол маршрутизатора

2. Прижимное приспособление стола маршрутизатора

Этот стол имеет уникальную особенность. Когда вы фрезертируете объекты рядом с краем, это прижимное приспособление обеспечивает регулируемое давление и позволяет легко выполнять остановку резки.

Если вам нужна эта уникальная функция, не ищите дальше. С этими бесплатными тарифными планами вы получите все, что вам нужно, в кратчайшие сроки.

Создайте этот стол маршрутизатора

3. Быстрый и простой стол маршрутизатора

Если вы не большой плотник, но вам все равно нужно время от времени использовать маршрутизатор, это, вероятно, для вас.Это простой стол для маршрутизатора с открытым местом для хранения под ним.

Но еще есть хороший ящик под столом, который отлично подойдет для хранения вещей. Если вы ищете что-то более простое для вашего маршрутизатора, то это может быть он.

Создайте эту таблицу маршрутизаторов

4. Таблица маршрутизаторов Jane’s

Первоначальная идея этой таблицы маршрутизаторов пришла из отдельного сообщения блоггера по имени Джейн. Она внесла свой вклад в базовую сборку.

Но затем этот блоггер получил отличную сделку по маршрутизатору и сделал несколько настроек для создания этого конечного продукта.Это тоже может поразить вас.

Создайте этот маршрутизаторный стол

5. Маршрутизаторный стол Патрика

Если вы поклонник Аны Уайт, то вы знаете, что у нее есть все, что вы когда-либо хотели бы построить вокруг усадьбы или крошечного домика. Мы лично любим ее здесь.

Неудивительно, что у нее есть отличный план, который поможет вам создать отличный стол для маршрутизатора. Он имеет достаточно места для хранения и рабочего места. Надеюсь, вам он понравится так же, как и нам.

Создайте эту таблицу маршрутизатора

6.Стол маршрутизатора Wood Smith

Если вы ищете действительно простой дизайн, то это он. Для новичков в столярном деле это может быть отличная конструкция для вас.

Нет ящиков и прочих надстроек. Но это все равно очень красивый, чистый вид для стола маршрутизатора. Любой «новичок» с гордостью скажет, что он это построил.

Создайте эту таблицу маршрутизатора

7. Таблица маршрутизатора One Project Closer

Если вам нужны визуальные эффекты, чтобы построить что-то должным образом, то это руководство для вас.Даже если вы этого не сделаете, вам понравятся все детали.

Если вы ищете простые планы, которые помогут вам построить простой стол маршрутизатора, то вы только что нашли его.

Создайте эту таблицу маршрутизаторов

8. Таблица маршрутизаторов 3-в-1

Эта таблица маршрутизаторов - не просто таблица маршрутизаторов. о нет! Его также можно построить для работы с лобзиком и циркулярной пилой.

Если вы плотник или обладаете хорошими столярными навыками, вам бы очень хотелось иметь этот стол в своей жизни.

Создайте эту таблицу маршрутизаторов

9. Таблица маршрутизаторов American Woodworker

Смысл продажи этой таблицы маршрутизаторов заключается в том, что они пытаются воссоздать каждую деталь, которую вы можете получить в таблице маршрутизаторов, приобретенных в магазине.

Если вы хотите иметь красиво оформленный забор, верхнюю часть без провисания и встроенный шкаф, возможно, вы только что нашли свой будущий стол для маршрутизатора. Более того, они утверждают, что вы можете построить этот стол за половину стоимости купленных в магазине столов.

Создайте эту таблицу маршрутизатора

10.Настенный маршрутизаторный стол

Если вы меня знаете, то вы знаете, что я большой поклонник всего "мерфи". Вы знаете? Кровати Мерфи, столы Мерфи, а теперь и стол с маршрутизатором.

Если вы не хотите беспокоиться о хранении другого оборудования, не смотрите дальше. Настенный стол-маршрутизатор очень функциональный и компактный.

Создайте эту таблицу маршрутизаторов

11. Универсальная таблица маршрутизаторов

Эта таблица маршрутизаторов может быть простой или ступенчатой. Это действительно зависит от вас, ваших навыков и того, что вы хотите от роутера.

Итак, если вы хотите иметь простую таблицу маршрутизатора без хранилища, эти планы могут вам это предоставить. Но если вы хотите иметь под ним шкаф для хранения вещей, вы также можете иметь его с этими планами. Это все, что вам нужно, в одном месте.

Построить этот фрезерный стол

12. Настольная пила Фрезерный забор

У вас есть настольная пила? Что ж, если так, то вам повезло. Потому что, прочитав эти планы, вы поймете, что уже на полпути к созданию стола маршрутизатора.

Что делает эти планы настолько удивительными, так это то, что они нашли способ создать ограждение для фрезерного станка и прикрепить его к настольной пиле.Таким образом, вы можете иметь две таблицы в одной.

Создайте этот стол-маршрутизатор

13. Дешевый и простой стол-маршрутизатор для хранения

У вас ограниченный бюджет? Не беспокойтесь, потому что я тоже. А вам тоже не хватает места для хранения? Ну разве не все мы?

Если вам нужен недорогой стол для маршрутизатора, который не займет много места для хранения, то вы, возможно, нашли его в этой конструкции.

Создайте этот стол для маршрутизатора

14. Стол для маршрутизатора DIY

Мне нравится этот стол для маршрутизатора, и мне нравится статья, в которой рассказывается, как его построить.Причина, по которой мне нравится эта статья, заключается в том, что они не только говорят вам, как ее построить, но и дают вам готовый продукт. Это немного воодушевляет вас, когда вы беретесь за новый проект.

Но мне очень нравится дизайн этого проекта, потому что он супер простой. Не всем нужен экстравагантный стол маршрутизатора. Для тех, кто хочет чего-то элементарного, это отличный вариант.

Создайте этот стол маршрутизатора

15. Классический стол маршрутизатора Country

Когда я впервые увидел этот стол маршрутизатора, он был настолько красив, что я не был уверен, что смотрю на стол маршрутизатора.Он напоминает мне старый комод или стиральную машину, если не смотреть на самый верх.

Возможно, вам нужно что-то функциональное, но при этом красивое, тогда это может быть та таблица маршрутизаторов, которую вы так долго искали. Помимо всего прочего, он содержит массу места для хранения.

Создайте эту таблицу маршрутизатора

16. Таблица маршрутизатора и органайзер

Эта таблица маршрутизатора не просто старая таблица маршрутизатора. Если вы ищете что-то простое, то, вероятно, это не так.

Но если вы ищете стол для маршрутизатора, который предложит некоторую организацию вашему столярному безумию, то эта таблица может вам в этом помочь. Когда вы строите, вокруг всегда плавает куча мелких предметов. Несколько ящиков для хранения - отличный бонус.

Создайте этот маршрутизатор, стол

17. Маршрутизатор для мусорного ведра, стол

Допустим, вы не разбираетесь в плотниках. Это нормально. Скажу честно, если бы не мой муж, наша усадьба не выглядела бы так хорошо, как сейчас.Он плотник в семье.

Если у нас с вами что-то общее, то этот маршрутизатор может быть для вас. Вместо того, чтобы строить базу, вы можете просто использовать мусорное ведро. Это вдвое сокращает объем работы над проектом.

Создайте этот стол маршрутизатора

18. Откидной стол маршрутизатора

Я поклонник этого стола маршрутизатора. Это не совсем стиль мерфи, но он действительно уникален и отлично подходит для домов или складских зданий, в которых нет тонны места для хранения.

Этот стол маршрутизатора можно прикрепить к рабочему месту.Вы поднимаете его, когда используете, и просто складываете, когда не используете. Это напоминает мне старые подносы от телевизора. Они были удобны, как и эта таблица маршрутизатора.

Создайте этот стол маршрутизатора

19. Стол маршрутизатора за 100 долларов

Вы должны считать каждый доллар? Я понимаю. Мы там уже сделали это. Но не позволяйте своим финансам тормозить вас, создавая полезные инструменты, которые помогут вам инвестировать в свой дом.

Если вам нужен стол для маршрутизатора, но у вас мало денег, вот тот, который можно построить за 100 долларов.Он не предлагает тонны памяти. Но это простая сборка, и она наверняка выполнит свою работу.

Создайте этот стол для маршрутизатора

20. Планы стола для маршрутизатора Family Handy Man

Планы для этого стола действительно великолепны. Мне нравится, что они предлагают несколько дополнительных функций, которых нет на некоторых других сайтах. Помимо предоставления вам планов очень функциональной таблицы маршрутизаторов, они также помогают разобраться в других аспектах сборки.

Они включают такие функции, как продолжительность сборки. В этом случае они говорят, что на создание этой таблицы маршрутизатора уйдут выходные.И цена на него не возмутительна, но сайт дает оценку, что это может стоить до 500 долларов. Если это похоже на то, что вы ищете, значит, вы просто нашли это.

Создайте этот стол маршрутизатора

21. Стол маршрутизатора Dremel для мусора

Я уже поделился одним, похожим на этот. Но это еще один действительно крутой вариант стола роутера.

Опять же, если вы не хотите вкладывать время, деньги или навыки в изготовление стола маршрутизатора, то это отличный вариант для вас.

Создайте эту таблицу маршрутизаторов

22. 3 различных таблицы маршрутизаторов

Если вы не совсем уверены, что именно ищете в таблице маршрутизаторов, то этот сайт может быть хорошим местом для начала. Они предлагают три очень разных дизайна, которые обязательно привлекут ваше внимание.

Итак, если вам нужен простой стол для маршрутизатора, вы можете найти ту конструкцию, которую искали. Если вы хотите чего-то более сложного, вы тоже это найдете. Попробуй.

Создайте этот стол для маршрутизатора

23. Настольный стол для маршрутизатора

Это уникальная и действительно крутая идея. Если вы занятый плотник, возможно, вам не нужны кучки разных столов и инструментов вокруг вашего магазина. Становится слишком тесно.

Решением будет столешница маршрутизатора, которую можно перемещать по верстаку. Таким образом, это не еще одна штуковина, занимающая драгоценное место.

Создайте эту таблицу маршрутизатора

24. Таблица конечного маршрутизатора

Эта таблица маршрутизатора - все, что вам действительно может понадобиться в таблице маршрутизатора. Очевидно, у него есть отличное рабочее пространство для любого проекта, в котором вы и ваш маршрутизатор могли бы работать вместе.

Но в нем также много места для хранения. Есть выдвижные ящики и два полноценных шкафа. Это была бы мечта плотника.

Создайте этот стол для маршрутизатора

25. Стол для роликового маршрутизатора

У вас есть старые катушки с проволокой? Если так, то у них есть масса применений. Включая создание подвижного стола маршрутизатора из одного.

Если вы хотите что-то обновить для создания таблицы маршрутизатора, это отличный вариант. Не говоря уже о том, что он выглядит более миниатюрным, чем некоторые другие варианты.

Создайте этот стол для маршрутизатора

26. Стол для маршрутизатора DIY

У вас есть новый маршрутизатор, и вам нужен стол для его установки? Как насчет создания собственного? С этими планами вы можете в кратчайшие сроки создать свой собственный стол маршрутизатора.

Они проведут вас по плану шаг за шагом с пояснениями и визуальными эффектами. Более того, вы можете увидеть результаты других людей, которые также составили эту таблицу из этих планов внизу страницы. Похоже, мотивации достаточно, правда?

Создайте эту таблицу маршрутизатора

27.Таблица простых маршрутизаторов

Эта таблица маршрутизаторов выглядит очень простой и очень скромной. Если вам нужно придерживаться ограниченного бюджета или придерживаться чего-то простого в сборке, это может быть очень легко.

Кроме цены и простоты сборки, он очень функциональный. Мне нравится, как вы можете подключать несколько плагинов, сохраняя при этом достаточно места для работы.

Создайте эту таблицу маршрутизатора

28. Маршрутизатор Table-Mate

Эта сопряженная таблица - отличная функция для вашего маршрутизатора.Он служит пылесборником, а также имеет большое рабочее пространство.

Но что еще лучше, его можно построить примерно за 50 долларов. Это очень разумная цена, и тот факт, что он очень функциональный, делает его намного лучше.

Постройте этот стол маршрутизатора

29. Шкаф стола маршрутизатора

Мы с мужем - полярные противоположности. Когда они приходят, он беспорядочный, а я супер аккуратный человек. Но как-то работает.

Если вы чувствуете, что вы очень организованный человек (или, может быть, вы хотите перейти и стать одним из них), тогда вам понадобится этот шкаф.Это, безусловно, может помочь вам держать все под рукой при использовании стола маршрутизатора.

Создайте эту таблицу маршрутизатора

30. Таблица маршрутизатора Stow-And-Go

Это действительно изящная таблица маршрутизатора. Прежде всего, он портативный. Если вам нужно иметь возможность легко перемещать стол, то этот, очевидно, получит за это высокие оценки.

Но его сборка стоит менее 100 долларов. А сайт очень упрощает его создание. Они также предлагают отличную инструкцию и видео.

Создайте эту таблицу маршрутизатора

31.Таблица подключенных маршрутизаторов

Это еще одна таблица маршрутизаторов. Если вы опытный плотник, вам может понравиться этот сайт. Если вы все еще относитесь к категории новичков, вам может быть сложно ориентироваться.

В любом случае, это действительно здорово, иметь стол маршрутизатора, который вы можете опустить и использовать, когда захотите. И затем сложите его, если вы этого не сделаете. Если вам это нравится, то вам понравится этот стол для маршрутизатора.

Создайте этот стол маршрутизатора

32. Быстрый и простой стол маршрутизатора


Этот стол маршрутизатора действительно уникален.Он имеет регулируемую опцию, поэтому стол можно легко опустить или поднять в соответствии с вашим ростом.

Но этот стол также предлагает массу возможностей для организации. Имеет место для шкафа и стеллажи. Если вам нравятся эти функции, то это таблица вашего маршрутизатора.

Создайте эту таблицу маршрутизаторов

33. Другой Ultimate Router Table

Эта таблица маршрутизаторов выглядит действительно красиво. Будет прекрасным дополнением к любому столярному цеху. В нем много рабочих мест.

Но в нем также есть много полок и шкафов для хранения вещей.Еще одна дополнительная функция - небольшое пространство на задней панели, предназначенное также для размещения небольших инструментов.

Построить этот стол для фрезерования

34. Стол для фрезерного станка

Этот стол для фрезерного станка станет прекрасным дополнением к вашей мастерской. У него отличная рабочая поверхность и много места для хранения вещей.

Но что делает его таким замечательным, так это то, что на него приятно смотреть. Она сделана из массива дерева и выглядит как произведение ручной работы.

Создайте эту таблицу маршрутизатора

35. Простые планы таблицы маршрутизатора

Эта таблица маршрутизатора очень проста.Он не предлагает никаких хранилищ. По сути, это рабочее пространство, вот и все.

Но если вы не хотите лишних наворотов, то это рабочее пространство может вам подойти. Это хороший размер, и его легко использовать.

Создайте эту таблицу маршрутизатора

36. Планы таблицы маршрутизатора с хранилищем

Эта таблица маршрутизатора выглядит очень красиво. Он выглядит очень прочным, так как построен из массива дерева. Он также имеет большую рабочую поверхность.

Но позвольте рассказать вам о хранилище.Под рабочей поверхностью есть открытая полка для хранения вещей. И тонны ящиков спускаются по обе стороны стола маршрутизатора. Хранение не должно быть проблемой с этой таблицей.

Создайте этот стол маршрутизатора

37. Стол маршрутизатора из исправленного стола

У вас где-то валяется старый стол? Если это так, используйте его с пользой. Если вы плотник (или думаете о том, чтобы воспользоваться этой чертой), используйте то, что у вас есть. И тогда у вас не будет таких больших вложений.

Однако, даже если вложения могут быть небольшими, эта таблица маршрутизатора все еще может быть полностью функциональной.Не говоря уже о том, что у вас будет довольно много места для хранения, которое всегда пригодится.

Создайте эту таблицу маршрутизатора

38. Таблица почти бесплатного маршрутизатора

Если вы только что увлеклись деревообработкой, вы, возможно, не захотите вкладывать сотни (или даже сто) долларов в создание таблицы маршрутизации.

И если вы один из таких людей, то это отличный вариант для стола маршрутизатора. Они используют старые неиспользуемые предметы, такие как основание шкафа и дверь шкафа, чтобы создать очень полезный стол-маршрутизатор.Почему бы не попробовать?

Создайте этот стол маршрутизатора

39. Основные планы стола маршрутизатора

Этот стол маршрутизатора имеет классическую конструкцию. Он почти напоминает старую настольную конструкцию. Тем не менее, он очень функциональный и имеет достаточно места для работы.

Но самое лучшее в этих планах - это детали. Есть список материалов и много информации, которая поможет вам во время сборки. Все это очень организовано и должно упростить задачу.

Создайте эту таблицу маршрутизатора

Ну вот, ребята.Я перечислил почти 40 различных дизайнов столов для маршрутизаторов. Надеюсь, эти планы помогут вам в реализации проекта.

Была ли эта статья полезной?

Да Нет ×

Мы ценим ваши полезные отзывы!

Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:
Facebook Pinterest

22 бесплатных тарифных плана для маршрутизаторов, которые вы можете построить сегодня (с изображениями)

Изображение: Pikist

Большинство проектов по деревообработке требуют определенной степени точности. Вы можете обойтись некачественными размерами для некоторых вещей, но если вы строите что-то в своем доме на видном месте - особенно то, что может повлиять на его стоимость, - вам нужно сделать это правильно, чтобы он выглядел и плотно прилегал друг к другу.

Мы вышли и обнаружили, что любители DIY могут построить свои собственные столы для маршрутизаторов. Маршрутизаторы обычно используются в строительных шкафах, и вам не нужны неровные или свободные шкафы. Один из способов избежать этого - прикрепить маршрутизатор к неподвижной поверхности для устойчивости.Мы включили несколько разных планов для людей с разными потребностями и вкусами. Есть те, которые легко настроить, другие портативные и те, у которых есть разные и новаторские способы утилизации отходов. Единственное, что у них есть общего, это то, что вы можете построить их у себя дома, и они помогут улучшить ваши столярные проекты.

1. План стола для маршрутизатора своими руками от Instructables

Источник: Instructables. com

Лучшие DIY-проекты - это те, которые позволяют использовать простые вещи для достижения сложных целей.Это то, что делает эта таблица: она позволяет вам получать точные результаты с вашим маршрутизатором, используя всего несколько материалов и оборудования. Вы даже можете справиться с опилками - постоянной проблемой с такими инструментами.

У

Instructables есть копия этих планов. Планы выложены на фотографиях, поэтому, если вы лучше всего узнаете из изображений, этот будет особенно привлекательным.


2. План фрезерного стола Патрика от Аны Уайт

Откуда: ana-white.com

Это не столько таблица, сколько полная система маршрутизатора.Он поставляется со столешницей для выполнения самой работы, но с достаточным пространством для хранения деталей и даже дерева. К тому же, когда вы закончите, у него есть место, где можно сматывать шнур питания. Вы можете развернуть это там, где вам нужно работать, а затем так же просто убрать его. Это не столько портативный маршрутизатор, сколько мобильный верстак.

Хотя это таблица маршрутизаторов Патрика, она находится на ana-white.com. Инструкции сложны, понятны и содержат множество фотографий, чтобы вы не только знали, как это сделать, но и как это должно выглядеть.


3. План фрезерного стола American Woodworker от Popular Woodworking

Источник: popularwoodworking.com

Одна из замечательных особенностей построения стола маршрутизатора заключается в том, что вы можете получить все функциональные возможности того, что вы покупаете в магазине, но по значительно сниженной цене. Это означает, что вы экономите много денег, создавая что-то, чем вы можете похвастаться перед друзьями в качестве демонстрации своих навыков. Все это делает проекты DIY такими привлекательными для энтузиастов.

Вы можете найти инструкции здесь. Они оба написаны и прилагаются к сопроводительным фотографиям, так что, если вы начнете и застрянете, вы, вероятно, сможете найти свой собственный выход из затора.


4. План настенного фрезерного стола от Rockler

Откуда: rockler.com

В этой модели есть много плюсов, которая складывается для удобства хранения, когда она не используется. Во-первых, это экономия места. Вы можете использовать свой маршрутизатор только изредка, а это означает, что нужно занимать место для чего-то, что не является повседневным инструментом.Возможно, наиболее привлекательным является то, что она сложнее, чем другие модели, которые мы рассмотрели, а это означает, что вы можете больше поиграть со своими инструментами, чтобы сделать это.

Инструкции от Rockler подробно описывают и предлагают изображения того, какие инструменты нужно делать, и как выглядит таблица на каждом этапе. Единственное, чего он вам не скажет, так это того, какой размер пылесоса нужно подключить к нему, чтобы сметать пыль.


5. План стола настольного маршрутизатора от Instructables

От: инструктаж.com

Один из наиболее сложных дизайнов, который мы рассматривали, этот больше подходит для людей с некоторыми навыками в деревообработке, а не для тех, кто хочет запустить свой комплект. Это полная таблица, которая гарантирует точную фрезеровку после завершения, но самое приятное то, что когда вы закончите, у вас будет что-то, что поместится на вашем верстаке. Когда понадобится, нужно просто вытащить.

Instructables содержит подробные инструкции по его созданию. Здесь присутствует некоторый жаргон, поэтому, если вы не знакомы с ним, вы можете поискать менее сложный проект.


6. План фрезерного стола для разборки от Fine Woodworking

От: finewoodworking.com

Энтузиасты DIY, которым нужен стол для маршрутизатора, который быстро строится, легко разбирается и достаточно легкий, чтобы брать его с собой на место работы, найдут эти планы привлекательными. Он начинается с простых материалов с простым дизайном и заканчивается такими функциями, как встроенный пылесборник. Для чего-то, что выглядит настолько сложным, он слегка прикоснется к вашему кошельку.

Эти инструкции поставляются со всем, от фотографий до письменных инструкций. Есть даже вводное видео для людей, которые предпочитают учиться на просмотре.


7. План раскладного стола фрезерного станка от Woodsmith

Источник: woodsmith.com

Этот стол для маршрутизатора идеально подходит для тех, кому он нужен только изредка для небольшого использования. Он прикручен к верстаку, что означает, что вы можете быстро установить его, но он также не такой прочный, поскольку под ним стоят мощные ножки. Когда вы закончите, вы получите дополнительное преимущество в виде удобного хранения.

Инструкции доступны в формате PDF здесь. Это означает, что вы можете не только легко следовать инструкциям с открытым ноутбуком, но и загрузить его и распечатать, чтобы вы могли собрать его после выключения электроники.


8. Простой и быстрый план фрезерного стола от Woodsmith

Источник: woodsmith.com

Этот прочный, портативный и простой в установке стол для маршрутизатора идеально подходит для того, чтобы сесть на рабочий стол, а затем убрать его, когда вы закончите. В нем много места для битов, и в него легко установить маршрутизатор, поэтому, если вам не нужна отдельная скамья, эта может быть для вас правильным выбором.

Как и в предыдущей таблице маршрутизаторов, инструкции находятся в загружаемом файле PDF. Это означает, что вы можете распечатать его и отнести в строительный магазин, чтобы получить материалы для него, а затем использовать его для строительства.


9. План стола маршрутизатора Скотта Мура от Скотта Мура

От: scottmoore.net

Этот стол для маршрутизатора больше похож на напольный шкаф для ванной или кухни, за исключением того, что он предназначен для работы с маршрутизатором.В нем есть место для хранения аксессуаров, которые идут в комплекте с инструментом, и место, где можно протянуть шнур к столу. Он достаточно легкий, чтобы его можно было перемещать, но у него нет колес, поэтому он разработан, чтобы сидеть на одном месте.

Инструкции можно найти в Скоттмуре. Его высота составляет три фута, поэтому с ним удобно стоять на работе. Также у него хорошая большая рабочая поверхность.


10. План фрезерного стола Creston Wood от Creston Wood

Этот план отличается от других планов, на которые мы смотрели, тем, что он нарисован.В нем много ящиков и шкафов для хранения инструментов и аксессуаров в перерывах между использованием, что делает его очень полезным.

Вы не найдете чертежей в Крестонвуде. Вы найдете загружаемый файл .zip, который можно извлечь, чтобы получить полный набор инструкций, включая оборудование и материалы.


11. План фрезерного стола своими руками от One Project Closer

Источник: oneprojectcloser.com

В этом столе маршрутизатора нет ничего особенного.Это довольно простая модель, предназначенная только для того, чтобы вы могли вырезать точные канавки. Что нам нравится, так это то, что он сделан с особым вниманием к вашему шнуру питания. Когда дело доходит до инструмента, который должен оставаться на месте и быть включенным, это довольно большое дело.

Так же, как у этого маршрутизатора нет никаких секретов или чего-либо еще, планы довольно просты. Одним из преимуществ его простоты является то, что вы можете быстро построить его и выполнить маршрутизацию.


12. Простой план фрезерного стола от компании Sawdust Making

Источник: производство опилок.com

Наверное, самые простые планы, на которые мы смотрели, это как раз о том, чтобы предоставить вам устойчивую рабочую поверхность, которую вы можете поставить поверх своего рабочего места. В нем нет никакой вспышки. Это простой настольный стол для маршрутизатора, который можно быстро собрать, чтобы приступить к работе.

Одна вещь, на которую следует обратить особое внимание, - это инструкции, как построить забор. Это действительно то, что делает этот стол.


Прямо сейчас мы также ознакомились с ведущими столами для маршрутизаторов на рынке.Вы можете прочитать наш вывод (лучшие выборы) здесь.

13. Фрезерный стол для плотников

Этот стол-маршрутизатор от Joe Johns эстетичен и функциональный. Технически этот стол больше похож на «кабинет», чем на стол. Если вы раньше строили шкафы, разобраться в этом плане будет несложно.


14. План дешевого маршрутизатора

Если вы пытаетесь создать маршрутизатор с ограниченным бюджетом, этот план от Instructables может быть лучшим вариантом. У вас может быть достаточно деревянных обрезков, лежащих вокруг вашего дома, чтобы построить его, что сделает его абсолютно бесплатным.Конечно, вам понадобится несколько винтов и болтов, чтобы собрать все вместе. Однако у большинства плотников они тоже лежат.


15. Стол-маршрутизатор для мусорных баков

На юге мы бы назвали это «фальсификацией присяжных». Простой способ сэкономить место в магазине и сделать дешевый стол для маршрутизатора - использовать мусорное ведро в качестве основы. На создание этого очень простого плана от Woodworking Tips нужно всего несколько минут.


16. Стол мини-маршрутизатора

Если вам не нужен огромный стол для маршрутизатора, этот план от Wood Magazine может быть хорошим вариантом.Для этого используются простые деревяшки и несколько зажимов. Это один из самых простых вариантов в этом списке.


17. Маршрутизаторный стол с большим объемом памяти

Этот стол от Woodsmith Plan отличается элегантностью и представлен в нескольких вариантах дизайна. Это лучший справочник по маршрутизатору, который включает в себя много места для хранения. Вы можете выбрать между открытым или закрытым основанием, в зависимости от ваших предпочтений.


18. Необычный и сложный стол маршрутизатора

Если вы хотите сделать самый модный стол из возможных, вам подойдет этот из «Планов сейчас».Он поставляется со всевозможными ящиками и выглядит профессионально сделанным. Однако это требует довольно много работы.


19. Алюминиевый шкаф для стола маршрутизатора

Для тех, кто умеет работать с алюминием, этот стол от Sommerfeld’s Tools - отличный выбор. Этот стол включает 10 ящиков для большого количества вещей. Строить тоже не так уж и сложно.


20. Фрезерный стол по необработанной древесине

Это простой стол от Woodstore.чистая с большим количеством места для хранения. Требуется немного ноу-хау. Но, если вы раньше работали с деревом, вы должны понять, как это делать.


21. Стол маршрутизатора катушек

Если у вас есть запасная катушка, то этот стол из Mother Earth News идеально подходит для вас! Конечно, у большинства людей нет дополнительной катушки, поэтому вам, возможно, придется выбрать другой вариант.


22. Стол Easy Router

Это очень простой и понятный фрезерный стол от Sawdust Making 101.К нему прикреплен удлинитель для питания всех ваших инструментов и оборудования, что является хорошим дополнением.


Featured Image: Pikist

42 Бесплатные планы стола для фрезерного станка, которые вы можете построить самостоятельно

Использование стола для фрезерования в вашем магазине деревянных изделий действительно может улучшить качество вашей работы. Стол маршрутизатора поможет вам работать быстрее и точнее. Он дает вам лучший контроль над работой, чем ручной маршрутизатор.

Маршрутизаторные столы стоят недешево, поэтому энтузиасты DIY часто решают построить его, а не покупать.Если вам интересно, насколько просто создать свой собственный стол маршрутизатора, мы составили список различных планов маршрутизаторов DIY ниже.

Они помогут вам, предоставив план, которому нужно следовать, тем самым упростив создание таблицы маршрутизатора.

1. Элегантный стол-маршрутизатор с полками Планы для самостоятельной сборки

Вам решать, насколько элегантно вы хотите, чтобы ваш стол выглядел. Этот выглядит великолепно и включает в себя много места для ваших инструментов.

Цена не указана, но она должна стоить около 100 долларов, если вы не планируете делать ее слишком навороченной.В этом руководстве есть 7 шагов, включая электрическую проводку и водопровод для удаления пыли и мусора.

Если вы не планируете делать эти причудливые распилы на столе, вам не понадобится торцовочная пила для этого проекта. Однако вам понадобятся другие стандартные инструменты для деревообработки.

Подробнее здесь

2. Планы стола маршрутизатора DIY за 50 долларов для 3 различных дизайнов

Вот PDF-файл от PopularWoodWorking, в котором есть 3 плана для 3 различных столов маршрутизатора DIY.Все три дизайна просты и должны стоить максимум 50 долларов.

Однако они служат разным целям: 2 из них являются вертикальными столами маршрутизатора, а один - горизонтальным столом. Первая таблица включает в себя сбор пыли, а вторая отлично работает как суставовщик.

Третий план предназначен для легкой столешницы, которая легко хранится и даже может быть установлена ​​в тисках. Он включает в себя пылесборник и аккуратный забор. Вы также можете легко построить его с помощью пилы, столярного клея и пистолета для ногтей.

Подробнее здесь

3.Планы «Сделай сам» стола маршрутизатора Боба

Немногие планы деревообработки столь же подробны, как планы Боба. Он занимает 23 страницы загружаемого PDF-файла и включает подробные диаграммы и измерения.

Столешница изготовлена ​​из МДФ или другого подходящего материала. Он имеет размеры 22 х 16 дюймов и достаточно толстый, чтобы справиться с работой.

В этом проекте вам нужно будет проделать отверстия в карманах, поэтому вам понадобятся приспособление Kreg Jig, настольная пила, дрель и торцовочная пила. Боб не дает оценку стоимости, но вы можете потратить на материалы от 50 до 100 долларов.

Подробнее здесь

4. Руководство по изготовлению простого и красивого стола для маршрутизатора

Итан построил его из фанеры, меламина и некоторых плиток 2x4. Это простой, но функциональный стол маршрутизатора. Он начинает с ножек, затем добавляет остальную часть рамы и, наконец, столешницу.

Он представляет это руководство в 6 шагов и включает Т-образные направляющие на столешнице для направления ограды. Итан также предупреждает о работе с меламином, который он использовал при строительстве забора.

Столешница размером 32 x 18 дюймов изготовлена ​​из фанеры толщиной 1/2 дюйма.Он также включает переключатель на боковой стороне, чтобы сделать работу со столом более безопасной. Для этого проекта вам понадобятся как минимум пистолет для ногтей, дрель и Kreg Jig.

Подробнее здесь

5. Бесплатное руководство по изготовлению настольного компактного маршрутизатора

Этот настольный маршрутизатор прост и компактен, поэтому его легко использовать и хранить. Учебное пособие предназначено для столешницы, которую затем можно разместить на складной скамейке Workmate.

Включает пылеулавливатель, регулируется по высоте и включает длинное и легко регулируемое ограждение. Лучше всего то, что материалы будут стоить всего около 50 долларов, если у вас уже есть напарник.

Подробнее здесь

6. Комбинированная настольная пила и маршрутизатор. Руководство по ограждению

Хорошо, это не совсем стол для маршрутизатора, но на него стоит взглянуть. Это руководство по проектированию и строительству забора, которое подходит как для настольной пилы, так и для фрезерного стола.

Это интересная идея, позволяющая сэкономить время и деньги, но она требует, чтобы оба стола стояли рядом друг с другом.В этом уроке стол фрезера находится справа от циркулярной пилы.

Это, вероятно, проект не для всех, но если такой забор вас заинтересует, то вы получите всю необходимую помощь и вдохновение из этого руководства.

Подробнее здесь

7. Минималистичный стол-маршрутизатор Бесплатное руководство для самостоятельного изготовления

Некоторым людям нравится все минималистичное, в том числе и этот стол-маршрутизатор. Это очень просто и прямо по делу. Просто простой стол, который нужно закрепить на верстаке, и все.

В комплект входит поворотный упор, который можно регулировать с помощью зажима. Для изготовления этого стола использовалась фанера, а размер ограждения - 1 x 4.

Помимо того, что сборка этого минималистского стола для фрезерования стоит менее 20 долларов, для его завершения также требуется менее часа.

Подробнее здесь

8. Планы стола для элегантного бесплатного маршрутизатора «Сделай сам» Скотта

В руководстве Скотта показано, как сделать элегантный стол для маршрутизатора, которым вы будете гордиться. Он использует столешницу роутера Rockler, а затем самостоятельно собирает остальную часть стола.

Стол имеет высоту 36 дюймов, ширину 24 дюйма и глубину 18 дюймов. При его изготовлении использовались плиты 2х4, 1х3, фанера, тополь.

Если вы хотите создать свою собственную столешницу, вы можете найти множество дизайнов столешниц в этом списке. Для этой работы вам понадобятся зажимы, циркулярная пила, дрель, орбитальная шлифовальная машина и приспособление для отверстий в карманах.

Подробнее здесь

9. Настольные планы настольных маршрутизаторов для самостоятельного монтажа

Здесь у нас есть планы настольных маршрутизаторов для самостоятельной сборки, чтобы создать действительно простой и легкий в использовании настольный маршрутизатор.Он поставляется с ламинированным верхом и включает в себя Т-образные и угловые направляющие для точности.

В этом руководстве 11 шагов, и все они включают изображения с тегами, которые помогают понять руководство, поскольку вы можете навести указатель мыши на объекты на изображении для получения более подробных объяснений.

Для этого проекта вам понадобятся дрель, лобзик, струбцины и много клея.

Подробнее здесь

10. Учебное пособие по столу DIY-маршрутизатора Chalk-Board Top

Вот 15-шаговое DIY-руководство от DjPolyMath по Instructables. Он использует классную доску для ламинирования МДФ, прежде чем превратить его в красивую столешницу маршрутизатора.

Используемые инструменты включают торцовочную пилу для строительства забора, сверло для отверстий, зажимы для ламинирования столешницы и фрезерный станок.

Этот проект должен стоить менее $ 50, хотя покупать маршрутизатор базовой пластины увеличит затраты.

Подробнее здесь

11. Практически бесплатные планы самодельного стола для маршрутизатора

Что делать, если у вас дома достаточно деревянных обрезков? Тогда вы можете скопировать эту почти бесплатную самодельную таблицу роутера.Он был построен из разного древесного лома и прекрасно сочетался.

Вам понадобятся болты, шурупы и клей, а также торцовочная пила, отвертка и фрезерный станок. В это руководство включены подробные схемы и изображения, которые показывают, как много можно достичь с помощью древесных отходов.

Подробнее здесь

12. Основное руководство для стола маршрутизатора для мусорных баков

Вот гениальный способ управлять ограниченным пространством в вашем магазине: просто используйте мусорную корзину в качестве подставки для стола маршрутизатора.

В этом руководстве не показано, как построить таблицу маршрутизаторов, вы можете получить ее из этого списка. Он дает вам небольшое представление о том, как удерживать маршрутизатор на удобной высоте и собирать фишки во время работы.

Подробнее здесь

13. Планы стола настольного маршрутизатора Easy Benchtop

Построение стола маршрутизатора не должно быть большим или сложным занятием, вы также можете сделать это с помощью листа фанеры или МДФ и куска твердого лома. дерево.

Учебник такой же простой и приятный, как и эта таблица маршрутизатора.Вам понадобится отвертка, дрель, молоток и зажимы.

Вам нужно будет прикрепить этот стол фрезерного станка к рабочему столу, когда вы захотите его использовать, и вам также придется зажать его ограждение.

Если это звучит чересчур, что ж, это цена за простоту.

Подробнее здесь

14. Учебное пособие по самостоятельному мини-столу для маршрутизатора

В нем нет ни ограждения, ни пылеулавливателя, но этот стол-маршрутизатор настолько мал, что вы можете закрепить его где угодно.Это жалкие 6,5 дюймов в высоту и 9,5 дюймов в ширину.

В отличие от этой таблицы, ваша таблица может быть немного больше или меньше, поэтому на ней можно разместить ваш маршрутизатор. В этом руководстве показано, как построить 2 зажимных блока, которые будут удерживать маршрутизатор на месте.

Для этого проекта вам понадобятся простые инструменты для деревообработки. Но если вам нужны все эти кривые, добавьте в список лобзик и маршрутизатор. Цена должна быть меньше 20 долларов.

Подробнее здесь

15. Руководство по изготовлению элегантного стола для маршрутизатора

Содержимое 19 красочных страниц, вы можете назвать это руководство для окончательного стола для маршрутизатора и быть правым. Это потому, что очень немногие базы так подробны, как эта.

Вы можете выбирать между открытым и закрытым основанием, затем он проведет вас через процесс строительства, включая столешницу и ее элегантный забор.

Для этого проекта необходимы все виды инструментов, включая дрель, фрезерный станок, лобзик, зажимы и торцовочную пилу для резки под углом.

Подробнее здесь

16. Планы стола маршрутизатора для самостоятельной сборки в корпусе шкафа

Этот стол для маршрутизатора имеет размеры 86 дюймов в высоту, 60 дюймов в глубину и 82 дюйма в ширину и предлагает как можно больше места для хранения.Он включает в себя 6 ящиков высотой 12 дюймов и 4 ящика высотой 17 дюймов.

Планы включают в себя все, от подробных чертежей ограждения до покомпонентных изображений каждой части этой таблицы. С другой стороны, пошагового руководства нет, так что это работа не для новичков.

Если вы все же возьметесь за него, то почему бы не сделать все возможное, чтобы сделать его по-настоящему особенным? Например, придав ему индивидуальный декор.

Подробнее здесь

17.Планка столешницы для самостоятельного маршрутизатора для мусора

В этом руководстве используется купленный в магазине стол для маршрутизатора, который устанавливается поверх мусорного ведра, чтобы сделать стол для маршрутизатора для мусорного ведра. Возможно, это не лучший план стола маршрутизатора, но он предлагает несколько интересных идей.

8-шаговое руководство покажет вам умный метод подключения маршрутизатора под столом, включая выполнение некоторых электромонтажных работ.

Хотя система зажимов была разработана для конкретного инструмента, вы можете легко адаптировать ее к другому инструменту, если хорошо изучите эту конструкцию.

Подробнее здесь

18. Учебное пособие по изготовлению причудливого стола для маршрутизатора

Да, есть такая вещь, как модный стол для маршрутизатора, и вот он, прямо здесь. Он стильный, красочный, доступный и оснащен колесами.

Есть 3 ящика и много места для полок. В этом 11-страничном руководстве подробно описаны все аспекты сборки, включая список материалов, покомпонентное изображение всей таблицы и подробные измерения.

Складывающаяся заслонка позволяет использовать более крупные детали с ограждением, а также позволяет складывать ограждение, когда оно не требуется.На нашем модном столе для маршрутизатора есть даже необычная система сбора пыли.

Подробнее здесь

19. Портативный DIY-настольный станок / пила / фрезерный стол 3-в-1 Руководство

Если вы хотите построить свой собственный фрезерный стол с дополнительными функциями, такими как забор и настольная пила, тогда вы может захотеть попробовать этот урок.

Будучи 3-в-1, он также предоставляет место в качестве рабочего места. Эта скамья имеет ширину 44 дюйма, высоту 30 дюймов и глубину 24 дюйма.

Помимо маршрутизатора и пилы, его изготовление стоило около 70 долларов, что является очень выгодной сделкой с учетом функций, которые он предоставляет. Вы даже можете прикрепить лобзик, чтобы создать станцию ​​для ленточной пилы на этом столе.

Подробнее здесь

20. Простой стол-маршрутизатор DIY из справочника Reclaimed Desk

Если у вас есть доступ к старой мебели, которую можно восстановить, и вы хотели бы построить стол для маршрутизатора, то почему бы не использовать это руководство для некоторых вдохновение?

Он показывает вам за 5 шагов, как превратить старый письменный стол в действительно ценный предмет мебели для вашего магазина. Однако вы должны понимать, что вам потребуются несколько разные шаги в зависимости от того, какой у вас рабочий стол.

Когда с вашим столом все в порядке, все, что вам нужно, - это просверлить отверстия для маршрутизатора и его кабелей.

Подробнее здесь

21. Бесплатное 21-страничное руководство для самостоятельного изготовления стола маршрутизатора

Здесь у нас есть хорошо сделанные и подробные планы стола маршрутизатора. Стол имеет высоту 38 дюймов, ширину 32 дюйма и глубину 18 дюймов.

Для этого проекта вам понадобится настольная пила с тройной стружкой и лезвиями с 60 зубьями, а также приспособление для карманных отверстий, дрель, лобзик и торцовочная пила.Стол включает регулируемое ограждение, подрулевой переключатель, порт для сбора пыли и ролики.

Большая часть материалов для деталей - фанера и меламин, но если вы включите затраты на оборудование, то этот проект будет стоить более 50 долларов.

Подробнее здесь

22. Бесплатное руководство по горизонтальному маршрутизатору своими руками

Большинство столов маршрутизатора в этом руководстве вертикальные. Итак, вот планы горизонтального стола маршрутизатора, если вы этого хотите.

Измеряет 11.8 в высоту и 17,7 дюйма в ширину. Он также включает в себя забор размером 17,7 х 3 дюйма. Большинство его частей изготовлено из МДФ, и это руководство состоит из 24 шагов.

Подробнее здесь

23. Учебное пособие по элегантному столу для самостоятельного маршрутизатора с 4 ящиками

Ана Уайт опубликовала это. Ее построил ее друг Патрик, и он настолько же функциональный, насколько и элегантный. Его столешница покупается в магазине, но включает в себя подрулевой переключатель, ролики и специальный ящик для фрез.

Вся конструкция имеет высоту 28 дюймов, что является идеальной высотой для большинства людей. Он также имеет диаметр 28 дюймов и глубину 19,7 дюйма.

Инструменты, необходимые для этого проекта, включают гвоздезабиватель, циркулярную пилу, дрель, приспособление Kreg Jig и шлифовальную машинку. Учебное пособие состоит из 13 шагов и включает множество изображений и диаграмм, что упрощает понимание.

Подробнее здесь

24. Настенный стол маршрутизатора DIY Руководство

Это руководство является доказательством того, что большинство людей ограничены только своим воображением.Как видите, настенный стол-маршрутизатор тоже очень выполнимый и практичный.

Установка включает в себя лопаточный переключатель для безопасности, порт для сбора пыли, который подключается к отдельно стоящему пылесосу внизу, симпатичный забор, а также возможность заблокировать стол и поддерживать чистоту в магазине.

Для этого вам потребуются зажимы, дрель и фрезерный станок. Это руководство подробно и очень дружелюбно объясняет все шаги. Также в нем много картинок для визуальной ориентации.

Подробнее здесь

25.Free Router Table Cabinet DIY Tutorial

У нас есть руководство от компании Sommerfeld Tools по созданию шкафа для алюминиевого стола для маршрутизатора. Если у вас есть их алюминиевая столешница, тогда отлично, иначе вы все равно можете извлечь пользу из этого руководства.

Шкафчик с 10 ящиками и приятный на вид. Вы получите подробные планы рамы и всех размеров ящиков.

Однако следует иметь в виду, что направляющие ящика могут увеличить расходы, поскольку их здесь очень много.Проще говоря, это, вероятно, не тот проект, который вам подходит, если у вас ограниченный бюджет.

Подробнее здесь

26. Компактные и портативные планы стола маршрутизатора для самостоятельной сборки

Используя половину листа фанеры и немного твердой древесины, вы можете построить этот легкий и портативный стол маршрутизатора менее чем за 100 долларов, включая стоимость фурнитура и монтажная пластина маршрутизатора, которые стоят 60 долларов.

Это руководство поставляется с загружаемыми планами с подробными размерами. Цель состоит в том, чтобы иметь стол для маршрутизатора, который можно было бы легко складывать, хранить или транспортировать, но который также был бы очень прочным при настройке для работы.

Подробнее здесь

27. Учебное пособие по 14-страничному рабочему столу DIY Router

Поставляемое в виде 14-страничного PDF-файла, это руководство включает схему раскроя, покомпонентные изображения и множество подробных пошаговых руководств для частей стола .

Для этого проекта вам понадобится много зажимов и клея. Столешница состоит из пластикового ламината и монтажной пластины, купленной в магазине.

Интересной частью этого руководства является его окончание списком рекомендуемых аксессуаров.К ним относятся алюминиевый Т-образный профиль, подрулевой переключатель, красивый забор и перила.

Подробнее здесь

28. Up-Cycled Spool Rolling Router Table DIY Guide

Up-Cycling - веселое и полезное занятие. Если у вас валяется катушка, подумайте об использовании ее для этого продуманного проекта, иначе вы все равно можете проявить творческий подход с другим типом ненужной мебели.

Вам понадобится лобзик для вырезания участка под монтажную пластину, циркулярная пила для придания формы катушке, а также фрезерный станок.

Это руководство легко читать и понимать. Он также включает 8 изображений процесса сборки.

Подробнее здесь

29. Как построить фрезерный стол - быстрый и простой способ

Используя всего один лист фанеры 1/2 дюйма из балтийской березы размером 5 x 5 дюймов, вы можете построить эту гладкую, но очень функциональный фрезерный станок с размерами столешницы 20 x 32 дюйма.

Он портативный и даже включает в себя ограждение и ящик для различных инструментов.Схема раскроя показывает, как вырезать все необходимые детали из одного листа.

Обратите внимание, что это не полноразмерная таблица. Вам нужно будет либо прикрепить его к верстаку, либо установить на козлы.

Подробнее здесь

30. Чистый и надежный учебник для самостоятельного создания стола маршрутизатора

Есть разница между обучением созданию таблицы маршрутизатора и обучением созданию хорошего и надежного стола маршрутизатора. Это руководство обещает показать вам, как построить хороший.

Вся конструкция обойдется вам от 100 до 500 долларов, в зависимости от того, как именно вы ее решите. Есть пылеуловитель, держатель для бит, полностью регулируемое ограждение и безопасный подрулевой переключатель.

Из этого руководства вы также узнаете, как сделать красивую и прочную столешницу. Вам потребуются струбцины, дрель, лобзик, клей и настольная пила.

Подробнее здесь

31. Учебное пособие для самостоятельного фрезерного стола с использованием дюбелей

Несмотря на то, что изначально он был разработан для пользователей Dowelmax, вы все же можете узнать, как построить красивый самодельный стол для маршрутизатора, используя дюбельные соединения.

В руководстве 8 шагов, а также 3 видео для любителей видео. Некоторым мастерам по дереву нравятся дюбели, а другим плевать. Итак, вы должны понимать, что этот проект - скорее хобби.

Инструменты, которые вам понадобятся, включают Dowelmax или аналогичный инструмент для изготовления дюбелей, сверло, зажимы, клей и много терпения.

Подробнее здесь

32. Стол для фрезерного станка American Woodworker DIY

Представленный компанией American Woodworker высококачественный стол для фрезерного станка, который выглядит и управляется как профессиональное оборудование.Это руководство состоит из 15 шагов.

Стол имеет легко регулируемое и используемое ограждение, установленную на заборе Т-образную направляющую, пылесборник, столешницу из пластикового ламината и много места для полок.

Это руководство прямо по теме и включает в себя помеченные фотографии, чтобы облегчить понимание. Он также включает в себя покомпонентное изображение и схему резки, чтобы упростить вам задачу.

Подробнее здесь

33. Creston Wood DIY Designer Router Table Планы

Если вы сравните эту таблицу маршрутизатора с большинством других столов и столешниц в этом руководстве, то вы согласитесь, что это действительно дизайнерский стол-маршрутизатор.

Здесь все наворочено, от сочетания цветов до стиля, выбора ручек и внешнего вида. Чертежи самодельного плана для этого стола представлены в 42-страничном PDF-файле, созданном с любовью Дэном Фаленом.

Маршрутизатор получает прозрачную пластиковую дверцу с отверстиями для вентиляции. Есть ящики для битов для безопасного хранения ваших ценных бит, специальный порт для пыли и раздвижной забор, требующий много работы с торцовочной пилой.

Подробнее здесь

34. Простой стол-маршрутизатор DIY с разделенным забором Учебное пособие

Это простой и небольшой стол-маршрутизатор, который устанавливается на напарнике или на любой другой платформе, о которой вы только можете подумать.Учебник также прост, но включает в себя основы, такие как длина деталей и основные чертежи плана.

Наличие разделенного упора позволяет также использовать этот фрезерный станок с прямой фрезой в качестве фуговального станка для правки досок. Это руководство покажет вам, как лучше всего сделать этот разделенный забор, а затем перейдет к сборке пыли.

Это такой простой проект, который можно выполнить с помощью дрели и циркулярной пилы. Он также доступен по цене, а его наивысшим фактором стоимости являются пластины для маршрутизатора.

Подробнее здесь

35.Умные и бесплатные планы раскладных столов-маршрутизаторов для самостоятельного изготовления

Если у вас мало места, возможно, вам нужно проявить немного больше творчества. Этот раскладной стол появился на свет благодаря замечательному творческому потенциалу.

В этом плане используются 2 части 1x3 с поддерживающей их перекладиной для создания ножек, которые могут удерживать стол во время работы, а также складываться вместе со столом, когда они не нужны.

Вам понадобятся некоторые навыки работы с деревом, чтобы осуществить это, потому что в планах нет ни пошагового руководства, ни подробных инструкций, которые могли бы быть полезны новичку.

Подробнее здесь

36. Простота сборки Учебное пособие по таблице маршрутизатора за 100 долларов

В отличие от большинства других руководств в этом списке, в этом столе маршрутизатора не используется монтажная пластина маршрутизатора, что делает его дешевле и проще в сборке. стоимость всего 100 долларов.

Поставляется с одним местом для полок и ограждением, в которое входит пылеуловитель. Учебник показывает вам все в виде пошагового руководства с использованием изображений и подробных инструкций.

Для этого проекта вам понадобится много зажимов, молоток, дрель и отвертки.В качестве бесплатного руководства это короткое и сжатое, но вы также можете купить его более длинную и подробную версию.

Подробнее здесь

37. Deluxe Router Table DIY Tutorial

Здесь представлен высококачественный маршрутизаторный стол со всеми приятными функциями, которые вы можете ожидать от мебели для магазина. Он великолепно выглядит, имеет множество многофункциональных ящиков, прочен и долговечен.

Это учебное пособие занимает 27 страниц и использует пошаговое руководство с изображениями, в котором каждый шаг представлен в виде рисунка и добавлены пояснения к нему.

В этом столе маршрутизатора достаточно места для полок и ящиков, а также подробные и хорошо обозначенные схемы. Вы также узнаете, как построить каретку маршрутизатора, которую вы также можете адаптировать к любой форме маршрутизатора, который у вас есть.

Подробнее здесь

38. ShopNotes Quick & Easy Router Table Планы

Если вы новичок, то этот вариант может не для вас, поскольку в нем нет пошагового руководства или изображений.

Вам просто предоставляют список вырезов и схемы, а также изображение готового продукта, и все.

Готовый продукт в любом случае выглядит хорошо. Так что, если вам это нравится, и если вам достаточно предоставленной небольшой информации, не стесняйтесь создавать ее.

Подробнее здесь

Мы подошли к концу этого длинного списка планов маршрутизаторов, и теперь ваша очередь действовать. Если вы нашли здесь один или несколько вдохновляющих дизайнов, значит, этот список достиг своей цели.

Не забудьте добавить в закладки или поделиться, чтобы вы могли вернуться позже. Вы также можете прикрепить любое изображение, которое вас интересует.

Нам нравится получать отзывы. Итак, если у вас есть время, то почему бы вам не рассказать нам, что вы думаете, в разделе комментариев ниже?

Планы стола маршрутизатора Патрика | Ана Уайт

У вас была возможность посмотреть потрясающее видео Патрика и Габриэля Галлантов «Стол в фермерском доме»?

Вы обратили внимание на достойную магазинную мебель Патрика?

Что ж, после того, как многие из вас запросили планы, Патрик предложил поделиться с вами планами таблиц маршрутизаторов сегодня !!!

Да, вы можете построить этот красивый и сверхфункциональный стол-маршрутизатор, как у Патрика!

Патрик все продумал! Даже выключатель и шнуры!

А для тех сверхдорогих маршрутизаторов?

В этом столе маршрутизатора есть все!

И еще хранилище внизу.

Шкаф разработан для работы со стандартным столом маршрутизатора (рекомендуем сначала купить и маршрутизатор).

Ящики все на металлических направляющих, и весь шкаф на колесиках!

Пожалуйста, выразите ОГРОМНУЮ благодарность Патрику за разработку и предоставление нам этих планов таблиц маршрутизаторов! Мы работали вместе, чтобы разработать план, и вы увидите несколько небольших модификаций, чтобы все было немного проще, но на самом деле это все Патрик.

А вот несколько заметок о строительстве непосредственно от Патрика:

Два верхних ящика размером 1x6. Я использовал направляющие для 16-дюймовых выдвижных ящиков и сделал 16-дюймовые выдвижные ящики, но я мог бы обойтись без 18.

Верхний левый ящик. Используйте направляющие для ящиков полного выдвижения 16 дюймов. Вырежьте 2 части по 16 дюймов из 1x6. Отрежьте две части 4 7/8 дюйма. Сделайте коробку из этих 4 частей. Вырежьте кусок 14 1/2 дюйма для середины и просверлите в нем ряд отверстий диаметром 1/4 дюйма и 1/2 дюйма. Здесь разместятся биты вашего маршрутизатора.Отметьте центральную линию на верхней части и переверните ее, чтобы образовалась центральная линия внизу. На этой линии вы будете центрировать верхний и нижний слайд ящика. На отверстии ящика в лицевой рамке наметьте среднюю линию сверху и снизу. Таким образом, вы можете центрировать свой ящик, так как его направляющие проходят сверху и снизу, а не по бокам. Вырежьте переднюю часть ящика из 1x6, оставив достаточно места для зазора 1/8 дюйма со всех четырех сторон. У меня были передние панели 7 1/8 дюйма в длину.

Верхний правый ящик.Передняя часть ящика также имеет длину 7 1/8 дюйма. Все это дверца, замаскированная под ящик. В нижней части передней части ящика отметьте центральную линию. Отметьте также центральную линию на проеме лицевой рамы. маленькая дверная петля снизу и дверной магнит сзади.

Есть что подумать. Перед всем этим прикрепите столешницу. Пространства слишком мало, чтобы можно было вставить туда сверло и прикрепить его после того, как все будет сделано.

Чтобы получить нужный размер, мне пришлось сделать нижние фасады ящиков из фанеры.Это означает, что удобства изготовления фасадов ящиков из досок стандартного размера не было. Я вырезал передние панели ящиков по размеру, а затем прикрепил молдинг размером 1/4 x 3/4, как вы его называете, со всех четырех сторон, которые скошены на концах. Это может быть сложно без пистолета для ногтей.

Ролики представляют собой колеса размером 3 дюйма с блокировкой. Вы можете использовать те, которые на болтах, как у меня, или вы можете использовать те, которые навинчиваются.

Обычно я использую материал 3/4 для разделения шкафов, но это было довольно сложно сделать наверху.В итоге мне пришлось использовать фанеру 1/4 дюйма, чтобы отделить маршрутизатор от ящиков. Прикрепите квадратный дюбель к шкафу, а затем прикрепите тонкую фанеру к квадратному дюбелю.

Остальное - стандартное изготовление шкафов.

Может быть, я смогу нарисовать несколько картинок, если это слишком запутанно. Я могу создавать компоненты в SketchUp, но по какой-то причине не могу собрать их все вместе.

Опять же огромное спасибо Патрику, и планы следуют! Удачи в строительстве!

Планы стола маршрутизатора

49 БЕСПЛАТНЫХ планов маршрутизаторов DIY для эпической домашней мастерской

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем получить небольшую комиссию за соответствующие покупки бесплатно для вас.

Каждому плотнику нужен маршрутизатор. Без него будет непросто выполнить множество отделочных работ, таких как обрезка углов дерева, придание формы и лепка, а также другие вещи, которые необходимы для придания вашим деревянным изделиям аккуратной отделки. Но, несмотря на то, что маршрутизатор обычно используется вручную, его установка на столе делает его намного лучше, потому что у вас есть лучший угол для работы, и он не обременяет вашу спину, так как поясничная поддержка важна в долгосрочной перспективе. . Кроме того, портативный маршрутизатор может быть опасен, если вы потеряете фокус, в отличие от установленного маршрутизатора.

Но столы маршрутизатора могут быть довольно дорогостоящими. Итак, что, если бы вы могли сделать его для себя? Эти планы стола для маршрутизатора своими руками помогут вам в этом. С этими 49 конструкциями вы можете легко построить стол для маршрутизатора самостоятельно, менее чем за половину цены изготовленного стола для маршрутизатора.

Если вы нашли приведенные ниже планы маршрутизаторов интересными, мы приглашаем вас ознакомиться с различными другими бесплатными планами деревообработки, у нас есть тщательно отобранные списки, которые покажут вам, как построить утиный домик, стойку для оленей, домик для летучих мышей, крошечный домик, ракетную печь, домик на дереве своими руками, башня для кошек, гараж, костровище, качели на крыльце, теплица, небольшая хижина, стол в фермерском доме, сарай для столбов, клетка для кроликов, кровать для собак своими руками, домик для игр, курятник, журнальный столик или беседка.

БЕСПЛАТНЫЕ планы стола маршрутизатора DIY

  1. Маршрутизаторный стол Patrick’s

Этот большой стол для фрезерования выглядит фантастически и очень практично. Он не только дает вам большое рабочее пространство, но также дает вам достаточно места для хранения. Он похож на подставку под телевизор старой школы и имеет четыре колеса, чтобы перемещать его. Есть четыре ящика, два маленьких и вертикальных и два очень больших и горизонтальных. Легко изготовить и отлично смотрится! Так зачем ждать? Создайте эту таблицу, выполнив следующие простые шаги.

Более подробная информация на ana-white.com

  1. Стол маршрутизатора One Project Closer

Этот красивый и миниатюрный стол для маршрутизатора относится к категории столов для маршрутизатора, не имеющих дополнительных компонентов и предназначенных только для того, чтобы вы могли делать то, что вы собираетесь в деревообработке. У него есть четыре аккуратных колеса для перемещения и прекрасная белая отделка сверху с синими вставками. Вы можете настроить эту установку за короткое время, следуя этому очень наглядному руководству.

Подробнее на oneprojectcloser.com

  1. Настенный фрезерный стол

Настенные фрезерные столы отлично подходят для поддержки поясницы. Чтобы работать с деревом, не нужно слишком много сгибаться. Кроме того, они отлично экономят место и прекрасно смотрятся на стене. Этот стол для маршрутизатора очень функциональный и, несмотря на то, что он установлен на стене, обеспечивает достаточно места для хранения с четырьмя большими полками для хранения инструментов.

Более подробная информация на сайте rockler.com

  1. Настольный фрезерный забор

Это очень компактный и универсальный стол для фрезерования, который может быть создан из уже существующей настольной пилы. Следуя руководству, вы можете прикрепить настольную пилу к ограждению фрезерного станка, чтобы создать настольную пилу и стол для фрезерования, тем самым предоставив вам два варианта работы, а не один. Кроме того, он выглядит очень аккуратно и имеет достаточно места для хранения всех ваших инструментов.

Более подробная информация на jeffbranch.files.wordpress.com

  1. Стол маршрутизатора DIY

Это очень аккуратно выглядящий стол для фрезерования с красивыми акцентированными краями, чтобы удовлетворить ваше эстетическое восприятие. Благодаря предоставленным планам вы можете не только легко построить этот стол для маршрутизатора, но и придать ему отделку, которая сделает его больше похожим на декор, а не на набор инструментов. Он не сложен и не имеет шкафов, но все же эффективен и приятен на вид.

Более подробная информация на сайте dowelmax.com

  1. Маршрутизатор для мусорных баков, стол

Это самая дешевая и самостоятельная из идей стола маршрутизатора в списке. Мусорные баки используются не только для хранения мусора, но и для многих других целей, но использовать мусорное ведро в качестве основы для стола маршрутизатора? Кто бы мог такое подумать? Просверлив отверстие в нижней части мусорного ведра, чтобы пропустить шнур, и поместив на его дно мешок с песком для сбора пыли и обеспечения устойчивости мусорной корзины, пока вы работаете наверху.Вы можете прикрепить верх маршрутизатора к мусорному ведру, закрепив его на держателях, и вуаля! Ваш стол маршрутизатора готов.

Более подробная информация на сайте woodworkingtips.com

  1. Семейные планы маршрутизаторов для мужчин

У семейного мастера всегда отличный дизайн. Эта таблица маршрутов - еще один из списка прекрасных бытовых приборов DIY. Он немного сложнее, чем другие столы в списке, и может стоить вам до 500 долларов, но результат фантастический и очень удовлетворительный.Он имеет большое место для хранения и один шкаф с возможностью сделать несколько шкафов внутри.

Более подробная информация на familyhandyman.com

  1. Настольный фрезерный стол

В этом настольном фрезерном столе больше места, чем вы можете попросить. Он устанавливается на верстаке и, следовательно, не требует установки отдельного стола для маршрутизатора и тратит впустую ваше время и пространство. Это изящный дизайн, и верстак уже покрывает ваши потребности в пространстве для хранения.

Более подробная информация на сайте Instructables.com

  1. Роликовый фрезерный стол

Катушки с проволокой выглядят круто, но их можно использовать во многих творческих проектах, если вокруг них не намотана проволока. Итак, если у вас есть один в вашем складском помещении, который ждет, чтобы сгнить и пригласить термитов, вытащите его из страданий и примените, превратив его в стол для маршрутизатора. Он гладкий, выглядит уникально и предлагает достаточно основания для сидения.Кроме того, его довольно просто построить.

Более подробная информация на сайте motherearthnews.com

  1. Простой стол маршрутизатора

Это прямоугольный стол для маршрутизатора, который скорее длинный, чем высокий, и он довольно прост по своей конструкции. У него довольно толстый рабочий стол и длинный ящик прямо под ним. Внизу есть дополнительное пространство для дополнительных инструментов, а высота достаточна для хорошей поддержки поясницы.

Более подробная информация на сайте sawdustmaking.com

  1. Маршрутизаторный стол Stow-And-Go

Этот переносной стол-маршрутизатор легкий и великолепно выглядит. Поскольку он портативный, вы можете перемещать маршрутизатор из одного места в другое, если вам кажется, что вы достаточно поработали в одном месте, и однообразие нарастает на вас.

Еще одним плюсом создания этого маршрутизатора «сделай сам» является его доступность по цене.Всего меньше ста долларов. Кроме того, инструкции подробные и довольно простые, поэтому вам не составит труда им следовать.

Более подробная информация на сайте finewoodworking.com

  1. Планы стола фрезерного станка Creston по дереву

Это красивый и винтажный стол для маршрутизатора. В нем достаточно места для установки маршрутизатора, а также есть три больших и восемь маленьких ящиков, где вы можете хранить мелкие и средние инструменты и другие разные вещи.Он имеет четыре стандартных колеса для перемещения стола. Мне нравятся винтажные ручки и держатели для ящиков и их цветовая гамма. Вы можете сделать этот фрезерный стол самостоятельно, потратив как можно меньше денег, а затем вы сможете приступить к формированию и формованию дерева для более сложных работ по деревообработке.

Более подробная информация на crestonwood.com

  1. Быстрый и простой стол маршрутизатора

Это фрезерный стол в форме коробки с огромным пространством под ним и ящиком для хранения инструментов.Он устанавливается на металлическую подставку, которую вам, скорее всего, придется приобрести. Тем не менее, места для хранения и места на поверхности достаточно, чтобы удовлетворить все требования, необходимые для работы по формированию дерева.

Подробная информация на woodsmith.com

  1. Стол фрезерного станка Wood Smith

Это довольно простой и стандартный стол маршрутизатора, который выполняет свою работу, не предоставляя никаких дополнительных опций.В нем нет ящиков и нет места для хранения инструментов, но если вы новичок в столярном деле, эта сборка как раз для вас.

Более подробная информация на woodsmithshop. com

  1. Универсальный маршрутизаторный стол

Если у вас есть простой стол для маршрутизатора, в котором нет шкафа, то вы можете подумать о том, чтобы выбрать этот. Он не слишком отличается от стандартного стола маршрутизатора, но он высокий и, таким образом, обеспечивает хорошую поясничную поддержку и имеет большое пространство шкафа, в котором все, от стола, используется для ваших нужд хранения.Таким образом, вам не нужно будет хранить свои инструменты в другом месте и аккуратно все упаковать в конце дня.

Подробнее на woodtools.nov.ru

  1. Стол маршрутизатора и органайзер

Это не базовая модель, поэтому это может быть немного сложно для кого-то, кто не имеет большого опыта в области столярных работ, но планы достаточно подробны, чтобы вы могли хорошо разобраться в модели. и дайте ему шанс.Он имеет прямоугольную форму с шестью ящиками и двумя шкафами, одним открытым и одним с крышкой. Пространство наверху довольно стандартное. Если вы хотите правильно организовать все инструменты и предметы первой необходимости, вам следует попробовать это.

Более подробная информация на images.meredith.com

  1. $ 100 Маршрутизаторный стол

Если у вас очень ограниченный бюджет и вы хотите построить что-то недорогое, то эта таблица маршрутизаторов для вас.Его можно сделать всего за 100 долларов, и он по-прежнему выглядит потрясающе. Он также имеет единое место для хранения, достаточно большое, чтобы хранить инструменты, но не разделять их. Покраска этого фрезерного стола делает его аккуратным и обставленным. Это также довольно экономия места.

Более подробная информация на popularwoodworking.com

  1. Ultimate Router Table

Это стол для фрезерования, который удовлетворит все ваши потребности в деревообработке и фрезеровании. Он имеет такое большое пространство для хранения, с ящиками и шкафами, достаточно просторными, чтобы держать все инструменты на столе в конце дня или легко получить к ним доступ. Его легко изготовить, и он отлично смотрится.

Более подробная информация на lakewoodies.asn.au

  1. Стол для фрезерного станка Dremel для мусорных баков

Идея таблицы маршрутизации для мусорных баков уже обсуждалась в этом списке, но эта идея даже проще, чем ранее упомянутая идея.Все, что вам нужно сделать, это поместить верхнюю часть стола маршрутизатора в мусорное ведро, даже такое, которое в настоящее время используется по назначению.

Более подробная информация на сайте Instructables.com

  1. Маршрутизатор Country Classic Table

Этот фрезерный столик также можно использовать в качестве декоративного элемента на тот случай, если вы планируете когда-нибудь списать его и не хотите выбрасывать. Он напоминает винтажный комод, а шкаф довольно стилизован и приятно смотреть.Вы можете не только построить его, но и придать ему аккуратную отделку и отполировать краской, чтобы он выглядел более привлекательно. В нем достаточно места для хранения вещей, помимо того, что наверху достаточно места для деревянных работ.

Более подробная информация на popularwoodworking.com

  1. Маршрутизаторный стол Jane’s

Это очень стильный фрезерный столик. Его белый цвет и синие акценты выделяются.Он высокий и с большим пространством наверху. В нем есть четыре ящика и два больших открытых шкафа, поэтому под столом достаточно места для хранения всего необходимого. Эта таблица маршрутизатора была сделана Джейн, блоггером, и вы тоже можете это сделать.

Более подробная информация на scottmoore.net

  1. Стол фрезерного станка American Woodworker

Этот столик для фрезерования своими руками призван доказать свою правоту. Он намеренно напоминает готовую таблицу маршрутизатора, и если вы углубитесь в детали, вы увидите, что сходство действительно очень сложное.У него аккуратный забор, большой шкаф и крышка без провисания, и это то, что вы можете создать гораздо меньше, чем вы потратите в магазине.

Более подробная информация на popularwoodworking.com

  1. Ultimate Router Table # 2

Этот стол для маршрутизатора выглядит красиво. Он имеет H-образную форму и имеет три установленных внизу ящика, выкрашенных в белый цвет, контрастирующих с красивым оранжевым цветом по бокам.Он также имеет выступающее пространство наверху, которое одновременно функционально и декоративно. Я хотел бы иметь этот стол для маршрутизатора в моей мастерской, особенно потому, что, несмотря на всю его безупречную привлекательность, его легко сделать самостоятельно.

Более подробная информация на сайте sawdustmaking. com

  1. Откидной стол маршрутизатора

Обожаю складную мебель. В этом есть что-то очень умное, и также приятно просто сложить и спрятать то, что выделялось только в прошлый момент.Этот складной стол для маршрутизатора поможет вам сэкономить место для хранения. В конце дня, когда вы закончите создавать удивительные изделия из дерева, вы можете просто сложить стол и уйти на ночь.

Подробная информация на woodsmith.com

  1. Прижимной зажим для фрезерного стола

На этом столе фрезерного станка можно создавать пропилы с остановкой благодаря возможности регулировки давления, обеспечиваемой прижимным приспособлением.Таким образом, когда древесина фрезеруется по краю стола, надрезы делать легко. Несмотря на то, что это сделанная своими руками, она напоминает сборку IKEA из-за того, насколько аккуратно она выглядит. Здесь достаточно места для установки вашего деревообрабатывающего станка.

Более подробная информация на microjig.com

  1. Дешевый и простой стол-маршрутизатор для хранения

Это для вас, если у вас мало места для хранения, а также ограничен бюджет. Это небольшой стол для маршрутизатора, который можно установить на другой стол, но при этом он хорошо справляется со своей задачей.Несмотря на то, что он не дает вам дополнительного места для хранения инструментов и не такой подвижный, как другие столы для фрезерных станков, когда дело доходит до платформы, на нем более чем достаточно места для обработки дерева.

Более подробная информация на сайте Instructables.com

  1. Маршрутизатор Table-Mate

Помощник по столу - это друг, который нужен вашему столу маршрутизатора, чтобы он был спиной и содержал его в чистоте. Этот пылесборник также прост в изготовлении, и его стоимость составляет всего пятьдесят долларов.Это руководство покажет вам, как это сделать простыми шагами.

Более подробная информация на popularwoodworking.com

  1. Быстрый и простой стол маршрутизатора

Вначале он выглядит как стол для телевизора или стол с часами, но этот стол-маршрутизатор, выглядящий иначе, также имеет особую и удобную функцию, которая поможет вам с комфортом в пояснице. У него была возможность регулировки высоты, поэтому вы можете определить ее высоту и установить в соответствии с вашими предпочтениями.Кроме того, он предлагает множество шкафов и полок, так что вам не нужно класть свои инструменты и другие предметы первой необходимости в другое место и вы можете получить к ним доступ в любое время.

Более подробная информация на shopnotes.com

  1. Шкаф маршрутизатора стола

Это великолепный стол маршрутизатора. В нем также есть очень организованное пространство шкафа, которое вам действительно пригодится. Руководство по эксплуатации слишком подробное и охватывает каждый аспект построения этой таблицы маршрутизатора, упоминая использование пространства каждого шкафа отдельно.Попробуйте это.

Более подробная информация на сайте sommerfeldtools.com

  1. Фрезерный стол Woodworker

Мне нравится этот стол маршрутизатора. Похоже, это идеальный предмет мебели для моего дома. Его отделка и дизайн позволяют использовать его даже после выхода на пенсию, поскольку он может работать как прекрасный стол в доме за пределами мастерской. Он восхитителен и предлагает много места для хранения, и создать его с помощью руководства не так уж и сложно.

Более подробная информация на сайте woodworking.org

  1. Стол для навесного маршрутизатора

Настенные фрезерные столы очень удобны. Как известно, несмотря на то, что они прикреплены к стене, они предоставляют вам некоторое пространство для движения вокруг нее и помогают вам работать с правильной осанкой. Поясничная поддержка действительно важна. В противном случае спазмы и истощение могут вызвать сильную боль в спине и другие проблемы со спиной.

Plus настенный стол для маршрутизатора можно сложить и закрыть, когда он не используется, и, следовательно, сэкономить место.

Но для этого могут потребоваться более опытные столярные ноу-хау, так что будьте осторожны.

Более подробная информация на сайте woodworkersinstitute.com

  1. Стол маршрутизатора 3-в-1

Это не просто маршрутизация. Этот продвинутый стол-маршрутизатор выполняет для вас гораздо более сложную работу, и если вы плотник с некоторыми довольно сложными методами и идеями деревообработки, то этот стол вам точно понравится.В него кроме фрезера установлены циркулярная пила и лобзик, что является большим плюсом. Кроме того, он имеет довольно стандартный дизайн и не имеет ящиков, но имеет достаточно места для хранения внизу.

Более подробная информация на Thinkwood.blogspot.com

  1. Другой Ultimate Router Table

Друг плотника, этот фрезерный стол может многое предложить вам, учитывая, что вы решили сначала построить его.Этот стол для фрезерного станка не только имеет большое рабочее пространство, чтобы вы могли легко обрабатывать, придавать форму и долбить древесину, но также предлагает много дополнительного места для хранения с несколькими шкафами и полками для хранения инструментов, включая полки для хранения небольших инструментов.

Подробнее здесь.

  1. Планы стола маршрутизатора с хранилищем

Это фрезерный стол из цельного дерева с очень ретро-дизайном.Он имеет большую рабочую поверхность, и его также можно использовать для планировки и разработки планов, когда вы не работаете с деревом. Но, помимо рабочей зоны, он также имеет много места для хранения и поможет вам с легкостью хранить все необходимые инструменты и разные вещи. И хотя он выглядит довольно сложным, его создание не должно быть сложной задачей, если вы будете следовать руководству.

Более подробная информация на woodgears.ca

  1. Таблица почти бесплатного маршрутизатора

Это довольно оригинальный способ создания таблицы маршрутизатора.Это не только сэкономит вам много человеко-часов и много долларов, но также значительно облегчит вашу работу. Все, что вам нужно сделать, это взять вышедшую из употребления основу гардероба и установить ее на дверцу шкафа, чтобы построить этот красивый винтажный стол-маршрутизатор.

С этим столом вы получаете большую рабочую зону, чем обычно, а также шкафы для хранения ваших инструментов. Похоже, я бы пошел на это.

Более подробная информация в инструкциях. com

  1. Стол маршрутизатора One Project Closer

Это очень простой план маршрутизатора стола, который не будет сильно обременять ваш карман. На самом деле это довольно простой дизайн. Просто квадратный стол с установленным в центре маршрутизатором. Так что для сборки на самом деле не понадобится рука эксперта. Он немного уступает по пространству, а также не дает вам реального места для хранения ваших инструментов, но его минималистичный дизайн соответствует бюджетным ограничениям, а его размер экономит место в вашей мастерской.

Подробнее на oneprojectcloser.com

  1. Стол маршрутизатора из исправленного стола

Не всегда нужно начинать с нуля. Иногда можно просто переработать и использовать то, что у вас уже есть. В таком случае. Для вашей мастерской лучше всего подойдет старый кабинет или рабочий стол. Даже если у вас нет опыта в столярном деле, вы можете переоборудовать свой стол в стол-маршрутизатор с большой рабочей зоной, просто следуя этим простым планам.В итоге вы получаете много сэкономленного времени, много сэкономленной древесины и много сэкономленных денег, а также полностью оборудованный стол для маршрутизатора.

Более подробная информация на сайте Instructables.com

  1. Настольный маршрутизатор

Этот стол-фрезерный станок выглядит так, как будто его продали в магазине и сделали профессионально. Но на самом деле это уже готовый проект DIY. В этом преимущество подробного и упорядоченного руководства.Что еще? Готовый продукт обойдется вам в половину того, что вы потратите на его покупку в магазине. Конечно, вы могли бы просто купить эту вещь в первую очередь, но какой в ​​этом веселье, когда вы решаете заняться плотницким делом?

Более подробная информация на сайте rockler. com

  1. Горизонтальный фрезерный стол для врезного паза

Этот столик для фрезерования своими руками невероятен по форме и дизайну.Он имеет несколько сложных механизмов, и конструкция больше похожа на миниатюрный футуристический промышленный комплекс, а не на стол маршрутизатора. Таким образом, можно с уверенностью сказать, что для этого потребуются столярные навыки выше среднего. Но на планах есть много изображений для наглядного ознакомления, а инструкции всеобъемлющие и в то же время легкие для понимания. Итак, вы не будете бороться с понимающей частью.

Если все-таки построить, результат будет фантастическим!

Подробнее на woodgears.около

  1. Быстрый и простой стол маршрутизатора

Это фрезерный стол в форме коробки с большой областью обработки древесины вверху и достаточным пространством внизу для хранения ваших инструментов. Есть большое пространство, а под ним тонкий выдвижной ящик. Он установлен на металлической подставке, высоту которой можно регулировать в соответствии с вашими требованиями. Он довольно прост по конструкции, и сделать его не составит труда даже новичку. К тому же это не будет стоить вам больших затрат.

Подробная информация на woodsmith.com

  1. Базовые планы стола маршрутизатора

Мне нравится эта столешница, похожая на стол маршрутизатора. Он маленький, подчеркнутый и очаровательный. В нем действительно есть место для хранения ваших инструментов, хотя для многих их недостаточно. Но это не влияет на рабочее пространство. Практическое руководство также очень полезно и покажет вам, как построить эту красивую таблицу маршрутизатора самым лучшим и простым способом.

Более подробная информация на bobsplans.com

  1. Стол фрезерный забор

Это маршрутизатор, который становится проще сделать, если у вас уже есть столик. Что еще более удивительно, он также работает как настольная пила, а не только как фрезерный стол. Создавая фрезерный станок «два в одном» и стол для пиления, вы экономите деньги, время и пространство, а ваша работа становится более эффективной, поскольку вам не нужно работать за отдельными столами для распиловки и формовки.Более того, планы довольно подробны и просты для понимания, с простым языком и режимом обучения.

Более подробная информация на jeffbranch.files.wordpress.com

  1. Простые планы стола маршрутизатора

Это настолько просто, насколько возможно. Это стол-маршрутизатор, в котором нет места для хранения вещей, шкафов, отсеков, ящиков или полок. Это просто стол с установленным наверху маршрутизатором.Но если это то, что вам нужно, то оно выполняет свою работу достаточно эффективно. Кроме того, он имеет приличный размер, чтобы вы могли поработать над ним. А поскольку он прост в изготовлении, его так же легко создавать. Итак, вы скоро закончите.

Более подробная информация на ourhomefromscratch.com

  1. Утилитарный фрезерный стол с ЧПУ

Этот конкретный стол для маршрутизатора выглядит чрезвычайно высокотехнологичным, но его несложно сделать.Что мне действительно нравится в нем, так это то, как он выглядит по-другому. Очень современный и механический дизайн, но при этом эффективный, он выглядит профессионально и готово. Поскольку он в основном сделан из материалов, кроме дерева, он является для вас дорогостоящим вариантом для самостоятельного изготовления. Но в конечном итоге цена и усилия стоят готового продукта.

через pinterest

Более подробная информация на ecmarsh.com/cnc/router.htm

  1. Настольный маршрутизаторный стол Dan’s

Это потрясающий план фрезерного стола своими руками. Он выглядит фантастически и выглядит как стимпанк. Но сделать это совсем несложно. Кроме того, это не будет стоить вам больших денег, потому что его можно сделать менее чем за пятьдесят долларов. Он установлен на настольной подставке с возможностью регулировки высоты и довольно легкий, поэтому вы можете носить его с собой, если планируете работать в дороге. Он также довольно мал, поэтому сэкономит ваше пространство, а планы по его постройке легко проследить.

Подробнее на thewoodwhisperer.com

  1. Стол маршрутизатора John Heisz

В этой конкретной таблице маршрутизатора есть уникальный компонент. Сначала он выглядит как стандартный стол для маршрутизатора с винтажным дизайном и несколькими шкафами, но в него встроен подъемник для маршрутизатора, который помогает вам при обработке древесины. Это требует высокого уровня столярных навыков, но вы можете попробовать, даже если вы новичок. Это потому, что в практическом руководстве для этого есть обширные планы, которым легко следовать, и которые помогут вам не только с подробными инструкциями, но и с эталонными изображениями.Готовый продукт, хотя и не сверхдешевый с точки зрения затрат, оставляет желать лучшего.

Более подробная информация на woodgears.ca

  1. Три цеховых стола маршрутизатора

Вместо того, чтобы дать вам один вариант, в этом практическом руководстве вы найдете три прекрасных варианта на выбор. Эти конструкции стола маршрутизатора фантастичны и имеют уникальные элементы дизайна, которые делают их привлекательными.

Подробней на сайте Popularwoodworking.com

Итак, какие планы столов для фрезерных станков впечатлили вас больше всего и какой из них вы нашли проще всего? Бюджет - это ограничение для вас или требуются навыки? Поделитесь дизайном, который вы решили построить!

Статьи по теме

13 лучших гидравлических настольных прессов

13 лучших портативных настольных пил для чистовой обработки древесины | Справочник покупателя

13 лучших токарных станков по дереву

13 лучших фрезерных станков по дереву для профессионалов и любителей

13 лучших пиломатериалов на рынке сегодня

11 лучших бюджетных обзоров ленточных пил

13 тисков Best Drill Press

9 Лучший настольный фрезерный станок для деревообработки

Проверено 7 лучших шлифовальных, строгальных и скарификаторов по бетону

Оценка 9 лучших прудовых скиммеров

Как построить самодельный?

Стол фрезерного станка - это стационарный деревообрабатывающий станок, в котором фреза или фреза с вертикальной поверхностью выступает из отверстия в столе станка и вращается с высокой скоростью.

Этот маршрутизатор крепится вверх дном к нижней стороне столешницы и может также использоваться в качестве переносного устройства. Работа подается по столу для придания формы.

Используется для деревообрабатывающих операций, таких как профилирование, угловая и формовка, необходима плотникам и плотникам.

Создание стола для маршрутизатора - это экономично и весело! Это может быть сделано в соответствии с вашими желаниями и потребностями в работе и даст вам некоторый профессиональный опыт в этой области.

У нас есть 9 лучших удобных дизайнов маршрутизаторов для вас и то, как вы можете построить фундаментальный для себя с ограниченным бюджетом!

Или вы также можете проверить лучшие таблицы, чтобы получить больше идей.

1. Стол маршрутизатора 3-в-1: Это один из самых популярных в сообществе DIY, поскольку он может удерживать лобзик и циркулярную пилу.

Эта таблица требует большего опыта, чем другие, приведенные ниже в списке, но это многозадачность, и вы получите массу удовольствия от ее создания!

2. Стол маршрутизатора и органайзер: Стол маршрутизатора для чистых и организованных! В нем есть много ящиков и выдвижная площадка, чтобы хранить ваши инструменты, чтобы меньше опасностей и беспорядка.

Строить он сравнительно дольше, чем другие, но это отличный вариант для хранения инструментов.

3. Легко складывающийся стол маршрутизатора: Складной стол - это стол с уникальной конструкцией для тех, у кого мало рабочего места.

Его можно сложить всего за несколько секунд, чтобы освободить дополнительное место для других операций.

Вы можете прикрепить его к боковой или нижней стороне стола и при необходимости вытащить. Он такой же прочный, как и любой из перечисленных в этом списке, но требует дополнительной работы.

4. Стол маршрутизатора Stow-And-Go: Нужен стол, который не только легкий, но и прочный? Тогда это то, что вам нужно!

Его можно быстро перемещать, как стандартный стол в вашей мастерской, с профессиональным дизайном, не для любителей! Кроме того, на строительство нужно менее 100–150 долларов.

5. Дешевый и простой стол маршрутизатора хранения: Для тех, кому нужна дешевая рабочая зона с бюджетом до

, занимающая минимум места в небольшой мастерской, этот стол - то, что нужно!

Любой может построить его независимо от своих навыков, и
вам не нужно много тратить на его легко доступный и небольшой список необходимых
материалов.

6. Стол универсального маршрутизатора: Этот стол может быть как для профессионалов, так и для профессиональных плотников. Если вам нужна простая таблица без каких-либо других настроек, тогда это может быть так, или если вам нужно место для хранения и электрические переключатели для маршрутизатора для дополнительной безопасности, тогда вы можете добавить шкаф и распределительный щит под ним.

7. Забор для настольной пилы: Это для тех, кто довольно часто использует настольную пилу практически во всех своих работах. Его легко построить, он выглядит очень профессионально и систематично.

8. Прижимное приспособление для стола фрезерного станка: На этом столе есть прижимное приспособление, которое регулирует давление на шпиндель по мере приближения к концу работы, чтобы можно было остановить резку.

Это сложная таблица не для слабых, она лучше всех вышеперечисленных таблиц маршрутизаторов в области безопасности и функциональности.

9. Настенный стол для маршрутизатора: Этот стол, основанный на популярной концепции Мерфи, компактен и удобен в хранении, почти не занимая места.

Вы можете смочить его на стене и выровнять параллельно. Петли и деревянные пластины помогают легко поднять его на стену.

Инструменты, необходимые для этого DIY

Вам потребуется множество инструментов, чтобы пройти этот DIY, они есть;

  • Рулетка
  • Клей для дерева
  • Отрезная пила
  • Настольная пила
  • Пистолет для ногтей
  • Конусное приспособление для настольной пилы
  • Наждачная бумага для шлифовки
  • Тестер выходного отверстия
  • Сверло
  • Зенковка
  • Сверло
  • 910 Набор бит
  • Электрическая вилка
  • ¼ Фреза

Используемые материалы

Ниже приведены материалы, которые вам понадобятся;

  • Зажимы
  • Пылезащитная маска
  • Удлинитель
  • Клей
  • Защита органов слуха
  • Лобзик
  • Зажимы для одноручных стержней
  • Маршрутизатор
  • Защитные очки
  • Переключатель 910 Вакуумный кожух
  • Выход и крышка
  • Проволока для дома
  • Гайка для проволоки
  • Скобы для проволоки
  • Болты с контр мойкой для монтажного фрезера
  • Болты с квадратной головкой
  • Шайбы
  • Гайки с крыльями
  • Винты с плоской головкой
  • Шайба с контактной головкой
  • Мебельные накладки на гвоздь
  • Полиуретановое покрытие
  • Защитный выключатель для электроинструмента
  • Алюминиевая вставка

Общие шаги

  1. Построив свой фрезерный стол, вы можете настроить его в соответствии с вашими потребностями и комфортом, поэтому сначала установите инструменты и определитесь с дизайном.
  2. Начните с сборки столешницы. Измерьте размеры вашего маршрутизатора и начните отрезать длину соответственно.
  3. Отпилите четыре стойки или куска ножек одинакового размера, используя твердую древесину, например дуб или тик, и отшлифуйте их. Затем приклейте их по каждому из четырех углов стола примерно на 2-3 дюйма от края или угла.
  4. Теперь используйте алюминиевую вставку и прикрепите к ней основание маршрутизатора лентой после удаления пластикового или металлического основания и отметьте точки отверстий, которые необходимо просверлить, чтобы удерживать маршрутизатор в перевернутом положении.
  5. Затем просверлите отверстия в столе, чтобы прикрепить к нему маршрутизатор. Они могут быть прямоугольными, круглыми и овальными или иметь разные размеры.
  6. Затем снимите нижнюю часть маршрутизатора, совместите ее с отверстиями и прикрутите маршрутизатор с шайбами ​​на других концах.
  7. Убедитесь, что поверхность стола оптически плоская для плавной и точной работы.
  8. Теперь добавьте колеса к ножкам стола, и готово.
  9. После того, как ваш основной стол будет готов, добавьте дополнительные настройки, такие как ящики для хранения и стойки.
  10. Наконец, отшлифуйте и отполируйте весь стол до гладкости. Затем раскрасьте его по своему вкусу, и готово!

Итак, рассмотрите эти планы и решите, какой из них лучше всего подходит для вашего цеха, и создайте его прямо сейчас!

Все они удобны и обеспечат бесперебойную и квалифицированную работу. Все эти планы экономичны и очень функциональны.

Вы всегда можете добавить больше улучшений в соответствии с вашими предпочтениями и поведением! В этом преимущество самодельного фрезерного стола!

Вы также должны знать, что лучше для вас, горизонтальное или вертикальное?

Теперь вы можете использовать фрезер по дереву по своему усмотрению.

См. Также:

  1. Идеи проекта токарного станка по дереву для начинающих
  2. Изготовление токарного станка по дереву своими руками: можете ли вы построить свой собственный дома?
  3. Как пользоваться токарным станком по дереву?
  4. Готовимся к зиме: сколько дров вам нужно?
  5. 10 лучших моделей настольных долот

Полное руководство по созданию стола маршрутизатора

11 марта 2018 г., Blog_Admin

Как вывести свою работу по дереву на новый уровень? Обычно вам нужно больше оборудования, правда? А стол-маршрутизатор является желанным для многих начинающих плотников.Но зачем тратить деньги на его покупку, если вы можете просто следовать полному руководству по созданию стола маршрутизатора?

Для изготовления этой качественной рабочей зоны достаточно даже базовых навыков деревообработки. Тогда вы сможете сэкономить время и улучшить качество своей работы. Подготовьте инструменты и измените свое хобби в мгновение ока.

пунктов для рассмотрения

Почему вы делаете стол маршрутизатора? Ваш ответ определяет, какую таблицу вам следует рассмотреть:

  • Если вам нужно более общее рабочее пространство, вам следует сделать большой стол маршрутизатора.Вы можете просто открутить маршрутизатор, чтобы получить гладкую рабочую поверхность, которую вы сможете использовать в будущем.
  • То, что вы создаете, также определяет размер таблицы маршрутизатора. Ваши новички в области деревообработки могут перерасти в изготовление больших предметов. Не ограничивайте свою работу тем, что у нее слишком мало места для работы.

Каковы ваши потребности и приоритеты? Измените приведенный ниже план в соответствии с их требованиями, чтобы ваш стол маршрутизатора был максимально практичным.

Шаг 1. Получите инструменты

В этом проекте вам понадобится много навыков, для чего также потребуются различные инструменты:

  • Сам роутер.Если вам все же нужно купить один, нет правильного или неправильного. Просто попробуйте подобрать размер в соответствии с типом проектов, которые вам нравятся новичками в области деревообработки, а также с имеющимся у вас пространством.
  • Дерево для верхней части фрезера. Идеально подойдет фанера или сосна.
  • Пластик или плексиглас для лицевой панели.
  • Длинный кусок дерева для ограждения маршрутизатора.
  • Отвертки
  • Винты
  • Клей
  • Пила
  • Свёрла
  • Лобзик
  • Долото
  • Болты крепления фрезы
  • A Шлифовальная машина

Готовы начать? В этом видео показано множество навыков, которыми вы будете пользоваться, следуя этому руководству.

Шаг 2. Создайте свою базу

Верхняя часть маршрутизатора нуждается в прочном каркасе, который выдержит его и выдержит вес для ваших будущих деревообрабатывающих проектов. Вам также необходимо оторвать верхнюю часть от пола, чтобы освободить место для маршрутизатора, который будет прикреплен к нижней части.

Самый простой вариант - построить каркас из клена и досок:

  • Выберите высоту, на которой вам будет комфортно работать
  • Отрежьте одну ногу по этой высоте
  • Отрежьте три дополнительные ножки
  • Скрепите их вместе
  • Они одинаковой длины? Отрежьте все части, которые могут сделать ваш стол нестабильным
  • Постройте два квадрата, каждый из четырех кусков досок ½ дюйма:
    Один, который поместится на внешней стороне ножек
    Один, который поместится на внутренней стороне ножек
  • Приклейте и прикрутите более крупный так, чтобы ножки были на одном уровне с его верхом
  • Прикрутите меньшую на 8 дюймов над полом

Это устройство может обеспечить ценное место для хранения вещей.Добавьте боковые панели, дно и дверь, чтобы получился шкаф, если хотите. Не добавляйте полки, не отмерив пространство, которое займет маршрутизатор.

Шаг 3. Создайте свой топ

Как только ваш фундамент будет готов, пора наносить верх.

Сделайте свою деревянную столешницу

Ваш топ будет сделан из большого куска дерева. В зависимости от размера вашего маршрутизатора его практические размеры составляют 3х4 дюйма.

Вот что вы делаете:

  • В центре деревянного бруска отмерьте квадрат немного больше, чем головка фрезы
  • Нарисуйте вокруг него еще один квадрат на 1 дюйм больше этого квадрата.
  • Вырезать внутренний квадрат целиком
  • Вырежьте канавку долотом, используя больший квадрат в качестве направляющей

Лицевая панель из Perspex будет опираться на этот паз.

Добавьте лицевую панель из плексигласа для облегчения работы

Perspex позволяет вам просматривать ваш маршрутизатор, что дает вам больше контроля. Если что-то пошло не так, вы заметите это и сможете упростить настройку, если внимательно посмотрите на рычаг.

Это намного лучше, чем вставать на четвереньки и производить необходимые регулировки из-под стола маршрутизатора. По мере того, как вы переходите от начинающих столярных проектов к более продвинутым, время становится важным фактором. Эти мелкие детали в планировке вашей мастерской помогут вам быстрее выполнять работу.

Создание лицевой панели

  • Измерьте размер вашего большого квадрата (который вы нарисовали на дереве) на плексигласе и обрежьте его по размеру.
  • Снимите основание портативного маршрутизатора.
  • Просверлите отверстие в центре, через которое фреза сможет пройти через
  • Положите Perspex ровно, но за край рабочего стола
  • Вставьте фрезу в отверстие
  • Отметьте положение отверстий для винтов
  • Просверлите отверстия под эти винты в пластине из плексигласа
  • Отметьте положение рычага регулировки фрезы и просверлите отверстие

Вы видите, насколько стильным будет ваш стол-маршрутизатор?

Шаг 4. Построим забор

Эта часть проста.Забор - это просто длинный кусок дерева, который вы используете в качестве направляющей при перемещении проектов по столу маршрутизатора.

Обычно достаточно куска фанеры длиной 32 дюйма. Вырежьте отверстие в виде полукруга в том месте, где забор будет встречаться с головкой маршрутизатора. Навинтите на этот полукруг узкий кусок дерева для безопасности. Теперь ничто не может случайно упасть на фрезу или в отверстие.

Ваш забор можно прикрепить к верху с помощью:

Обе они прижимают ограждение к столу.Вы можете легко ослабить ручку и отрегулировать положение в соответствии с требованиями вашего проекта.

Разумно сделать более одного забора. Узкие заборы идеальны при работе с мелкими деталями. Если вам нужна дополнительная поддержка при работе с большими кусками дерева, более высокий забор гарантирует, что дерево случайно не перевернется.

Шаг 5: Собираем все вместе

Вы создали все необходимое для построения стола маршрутизатора. Сборка проста:

  • Поставьте деревянную столешницу на шкаф или раму
  • Прикрутите для обеспечения устойчивости
  • Поместите лицевую панель из плексигласа в щель
  • Расположите фрезер под плексигласом и протолкните фрезу через
  • Вставьте и затяните монтажные насадки маршрутизатора, чтобы удерживать его на месте

Должно получиться примерно так:

Теперь вы можете просто прикрепить забор к деревянной крышке

Простая сборка означает, что ее легко разбирать.Если вам нужно убрать роутер или стол на хранение, достаточно просто открутить детали. Выньте его снова, когда вам понадобится стол для других проектов.

Шаг 6: Последние штрихи - сделайте так, чтобы все выглядело так же хорошо, как и работает

Ваши последние штрихи касаются эстетики и практичности. Чтобы не пораниться, отшлифуйте все острые края и осколки.

Вот и все, что нужно! Вы только что создали новый стол для фрезерования, чтобы в будущем можно было попробовать еще более сложные проекты по деревообработке.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
