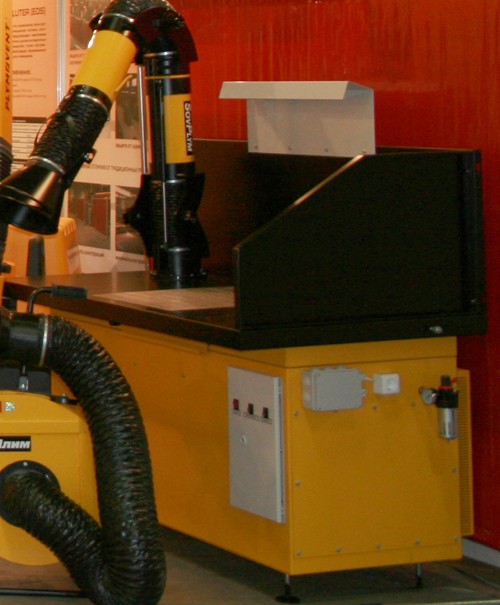

Стол сварщика базовый с устройством очистки ССБ-1200
»
Стол сварщика
Стол сварщика с возможностью конфигурации в соответствии с решаемыми задачами, в комплекте с устройством удаления вредных веществ и очистки сварочного аэрозоля по ГОСТ 21694-94 является сварочным механическим оборудованием, предназначенным для установки свариваемого изделия при ручной дуговой электросварке покрытыми электродами и сварки в защитных газах (MIG/MAG сварка). В соответствие требований ГОСТ 21694-94 стол сварщика оборудован устройствами, удаляющими вредные вещества из зоны их образования до уровня допустимой концентрации и, дополнительно, вытяжным вентилятором и промышленным фильтром очистки воздуха от сварочного аэрозоля.
Внимание! Газовая и плазменная резка на столе сварщика запрещена.
Встроенный кассетный фильтровентиляционный агрегат предназначен для очистки воздуха от мелко- среднедисперсной сухой, легко очищаемой, пыли и дыма, выделяющихся во время сварки, металлообработки и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0,1 микрона.
Стол сварщика предназначен для продолжительной эксплуатации внутри помещения как конечное устройство по рециркуляционной схеме. Температура перемещаемого воздушного потока не должна превышать +80 град С. Очищаемый воздушный поток не должен содержать агрессивных и взрывоопасных смесей. Улавливаемые аэрозоли и пыль должны быть сухими, не волокнистыми не слипающимися, не склонными к тлению и самовозгоранию.
- Принцип работы
- Технические характеристики
- Конструкция
- Комплектация
- Варианты исполнения
- Документы
- Фото / видео
Принцип работы
Загрязненный воздух может удаляться как через колосниковую решетку столешницы или вытяжное устройство, так и обоими способами.
Интенсивность всасывания через вытяжное устройство и колосниковую решетку может быть отрегулирована при помощи соответствующих заслонок.
Крупные частицы загрязнения собираются в поддоне, который расположен под колосниковой решеткой. Засасываемый воздушный поток равномерно проходит сквозь поверхность кассеты, которая задерживает частицы загрязненного воздуха размером до 0,1 микрона. Очищенный воздух выбрасывается наружу сбоку стола.
Очистка фильтрующей кассеты происходит, путем подачи короткого импульса сжатого воздуха через клапан в её внутреннюю полость, где поток сжатого воздуха равномерно распределяется при помощи стабилизатора. В результате такого импульса происходит встряска фильтрующей кассеты, при которой осевшие на её поверхность частицы падают в накопительный бункер и затем в пылесборник. Очистка кассеты может производиться автоматически при работающем или неработающем вентиляторе, а также вручную при выключенном агрегате.
Управление работой агрегата и процессом самоочистки происходит через встроенный пульт управления.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. нагрузка, кг | 100 |
| Высота поверхности стола, мм | 815 |
| Макс. расход воздуха, м3/ч | 1200 |
| Электропотребление (380 В), Квт | 1,7 |
| Встроенный вентилятор | F-p 2500 |
| Фильтрующая площадь, м2 | 12/10 |
| Уровень шума, Дб | 70 |
| Вес, кг | 200 |
Примечания
1. Указан вес без учета вытяжного устройства и принадлежностей.
2. Уровень шума не более 70 Дб(A).
3. Напряжение питания 3 фазы 380 В, частота сети 50 Гц.
4. Потребляемая мощность пульта управления 0,1 кВт.
5. Напряжение питания электромагнитного клапана системы самоочистки 24 В.
7. Расход сжатого воздуха 200 л/мин свободного воздуха.
8. Размеры рабочей поверхности стола ДхШ 1600х850 мм.
9. Габариты стола в сборе ДхШхВ 1600х885х815 мм (без ограждения и выт. устройства).
Корпус стола сварщика изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.
Стол сварщика может быть оснащен подсветкой, защитным экраном и прочими принадлежностями.
Алюминиевая колосниковая решетка исключает прихватку детали и прилипание сварочных брызг к ней во время сварки. Решетка оснащена резьбовой шпилькой для подключения «массы» сварочного аппарата.
Корпус стола сварщика делится внутри на две камеры – входную, в которой горизонтально располагается фильтрующая кассета и выходную (чистую), в которой расположена система самоочистки и вентилятор. Сверху корпуса стола сварщика, над входной камерой, располагается колосниковая решетка и вытяжное устройство KUA-M-2S, позволяющие подводить к фильтру загрязненный воздух.
Стол сварщика поставляется в комплекте с фильтрующим картриджем и влагомаслоотделителем с редуктором для сжатого воздуха – в частично собранном виде. Компрессор сжатого воздуха (требуется, если нет заводской сети сжатого воздуха 5,5 – 6 Атм.) заказывается дополнительно.
| Предмет | Комментарий |
| D12 | Фильтрующий картридж, удаление сварочных аэрозолей и различной пыли, S=12кв.м. Рекомендуется предварительное запыление средством PRECO-N (500 грамм на 1 картридж). |
| D15 | Фильтрующий картридж как D12, но S=15кв.м. |
| C12 | Фильтрующий картридж для пыли, склонной накапливать электростатический заряд, S=12кв.м. |
| C15 | Фильтрующий картридж как C12, но S=12кв.м. |
| h22 | Фильтрующий картридж, удаление сварочных аэрозолей и различной пыли с высоким содержанием мелкодисперсной фракции (с размером частиц менее 0,5 мкм), для тяжелых режимов работы, S=12кв. м. |
| h25 | Фильтрующий картридж как h22, но S=15кв.м. |
| T12 | Фильтрующий картридж, удаление сварочных аэрозолей и различной пыли с высоким содержанием мелкодисперсной фракции (с размером частиц менее 0,5 мкм), для тяжелых режимов работы, допускается повышенная скорость фильтрации, более продолжительный срок службы, S=12кв.м. |
| T15 | Фильтрующий картридж как T12, но S=15кв.м. |
| T10 | Фильтрующий картридж как T12, но S=10кв.м. Наиболее высокая эффективность самоочистки (встряхивания) сжатым воздухом благодаря увеличенному расстоянию между гофрами. |
| M12 | Фильтрующий картридж для удаление сварочных аэрозолей, выделяющиеся при сварке замасленных металлов, S=12кв.м. Рекомендуется предварительное запыление средством PRECO-N (2500 грамм на 1 картридж). |
| ОЗМ | Ограждение защитное металлическое с раздвижными боковинами. Экран покрыт порошковой краской черного цвета. Переставляющиеся съемные боковины защитного экрана позволяют работать с негабаритными деталями. |
| ОЗГ | Ограждение защитное – гибкие полосы GREEN-6. Легкий каркас из квадратного металлического профиля, на котором вертикально подвешены защитные полосы зеленого цвета. Защита от сварочного излучения, брызг и искр. Гибкие полосы позволяют работать с деталями, выступающими за габариты стола. |
| ОЗС | Ограждение защитное – стекло тонированное. Легкий каркас из квадратного металлического профиля, на котором закреплено тонированное стекло. Стеклянное тонированное ограждение позволяет организовать рабочее место преподавателя . Данное ограждение позволяет одновременно наблюдать за процессом сварки группе учащихся без применения индивидуальных защитных щитков или масок. |
| ОР-ОЗМ | Люминесцентный светильник, в комплекте с крепежом, для крепления на металлическом защитном ограждении типа ОЗМ. |
| ОР-ОЗГ | Люминесцентный светильник, в комплекте с крепежом, для крепления на защитном ограждении из гибких полос типа ОЗГ. |
| СП | Стол поворотный. Предназначен для работ с малогабаритными деталями. Диаметр поворотной столешницы 300 мм. Основание стола – 300х300 мм., с клеммой для нулевого провода. Может устанавливаться на столешницу в любом удобном для сварки месте. |
| ДНМП-100 | Дифференциальный манометр. |
| ДНМПКр-100 | Кронштейн – крепление для манометра. |
| PRECO-N | Средство для предварительного запыления фильтрующих кассет, 1 или 14 кг. |
Примечание
- Класс фильтрации перечисленных выше картриджей: F9, ГОСТ Р 51251-99 (DIN EN 779-93).
Варианты исполнения
| Артикул № | Модель | Тип фильтра |
|---|---|---|
| Без компрессора | ||
| 27869 | ССБ-1200-Т10 | CART-T10 |
| 27863 | ССБ-1200-Т12 | CART-T12 |
| С встроенным компрессором | ||
| 27873 | ССБ-1200-К-T12 | CART-T12 |
Паспорт ССБ
Декларация соответствия
Каталог СМВВ
Вас также может заинтересовать
Связаться с нами
Нажимая на кнопку, я даю свое согласие на обработку персональных данных и соглашаюсь с условиями политики конфиденциальности.
МЕТАЛЛИЧЕСКАЯ МЕБЕЛЬ :: СТОЛЫ СВАРЩИКА :: СТОЛЫ СВАРЩИКА С ФИЛЬТРАЦИЕЙ :: Стол сварщика СС-02-07 uno™
Описание:
Стол сварщика СС-02-07 состоит из каркаса сварной конструкции, выполненного из стальной профильной трубы, с обшивками из листовой стали, системы воздуховодов со встроенным вентилятором, тремя фильтрующими кассетами, съемного защитного экрана и поворотно-вытяжного устройства (ПВУ).
Рабочая поверхность стола сварщика СС-02-07 представляет собой съемную чугунную решетку, на которой производятся сварочные работы. Решетка представляет собой чугунную литую плиту с пазами, изготовленную из серого чугуна. Это исключает прилипание брызг, образующихся в процессе сварки, к рабочей поверхности, что увеличивает срок службы решетки и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Благодаря своей конструкции решетка выдерживает большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью.
Под решеткой расположен ящик для сбора окалины и других мелких отходов процесса сварки.
Удаление газовой смеси, образующейся при сварке, осуществляется с помощью поворотно-вытяжного устройства. ПВУ, установленное на рабочей поверхности, поворачивается на 360 градусов вокруг своей оси, легко перемещается, раздвигается и устанавливается при помощи тяг и фиксаторов в любой точке рабочей зоны. Для повышения эффективности процесса удаления вредных веществ воздухоприемная воронка устройства может отклоняться от своей оси на 110 градусов в любой плоскости. Воронка ПВУ снабжена местной подсветкой.
Воздушно-газовая смесь, удаляемая с поверхности стола через ПВУ, попадает на панельный фильтр, производящий грубую очистку, затем проходит через плоский ячейковый фильтр тонкой очистки, угольный фильтр, задерживающий запах, вентилятор и уже в очищенном состоянии выбрасывается в помещение через распределительную решетку, установленную на правой боковой стенке стола. Фильтрующие элементы стола подлежат замене по мере их загрязнения.
Стол сварщика оборудован съемной задней стенкой для обслуживания фильтров и вентилятора.
Назначение:
Стол сварщика СС-02-07 применяется в качестве стационарного сварочного поста. Стол предназначен для проведения сварочных, а также шлифовальных, зачистных и др. работ. При работе на столе СС-02-07 может быть использован любой вид электродуговой сварки – ручной, полуавтоматический. Конструкция стола позволяет сварщику работать сидя: высота рабочей поверхности составляет 750 мм, что соответствует требованиям ГОСТ 12.2.032-78 к высоте рабочей поверхностей для мужчин при монтаже более крупных деталей и станочным работам, не требующим высокой точности.
Пространство для ног имеет размер 950х490х660, что также соответствует эргономическим требованиям Системы стандартов безопасности труда “Рабочее место при выполнении работ сидя”. Для эффективного удаления из рабочей зоны продуктов горения и пыли, образующихся в процессе сварочных работ, стол оборудован вытяжной вентиляционной системой со встроенным вентилятором.
Так же стол СС-02-07 оборудован поворотно-вытяжным устройством (ПВУ). Стол сварщика оборудован трехступенчатой системой очистки, что позволяет очищать загрязненный воздух от аэрозолей, пыли, газов и запаха, образующихся при проведении сварочных работ, и использовать его в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции.
Пульт управления электрооборудованием расположен в правой части стола.
Технические характеристики:
|
Габариты рабочего стола (мм) (без учета светильника и ПВУ) |
1670х800х1300 |
|
Размер рабочей чугунной решетки (мм) |
600х500 |
|
Высота рабочей поверхности над уровнем пола (мм) |
750 |
|
Высота защитного экрана с учетом светильника (мм) |
790 |
|
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) |
1000 |
|
Напряжение осветительной сети цепей управления (В) |
220 |
|
Напряжение осветительной сети поворотно-вытяжного устройства (В) |
12 |
|
Ток питающей сети: |
|
|
Мощность электродвигателя вентилятора (кВт) |
1,1 |
|
Производительность вентилятора (м 3/час) |
2100±100 |
|
Радиус действия поворотно-вытяжного устройства (м) |
1,5 |
|
Размер присоединительного фланца (мм) |
180х180 |
|
Масса, с ПВУ (кг) |
199 |
(В)
Сварные дымосборники | Системы отвода сварочного дыма
Сварочный дым или сварочный дым является обычным побочным продуктом металлообработки на промышленных предприятиях, в цехах по изготовлению металлоконструкций и в технических учебных заведениях. Их может быть небольшое количество в изолированном механическом цехе или серьезная проблема «голубой дымки», которую необходимо решать при массовом производстве сборных металлических конструкций.
Проблемы могут быть связаны с безопасностью рабочих, требованиями к техническому обслуживанию оборудования, капитальными затратами или просто с удалением скопившегося дыма на потолке или линии крыши.
SysTech поставляет системы вентиляции сварочных цехов с применением различного промышленного вентиляционного оборудования, такого как мобильные или стационарные пылеуловители, скамейки с нисходящим потоком воздуха и боксы, разработанные с учетом конкретных эксплуатационных требований каждого клиента.
Сборщики пыли и дыма от сварки
- Портативные фильтрующие установки мобильны и достаточно малы, чтобы перемещаться в небольших помещениях. Они используют картриджные фильтры с импульсной очисткой или одноразовые панельные фильтры, в зависимости от нагрузки и требуемой частоты замены фильтра. Как правило, они имеют гибкий рукав для удаления дыма с колпаком и доступны в нескольких вариантах длины. В небольшом магазине или при наличии нескольких изолированных мест на объекте, где требуется очистка дымоудаления от сварки, важна мобильность, и это правильный путь.
- Комплексная система вентиляции сварочного цеха с пылеуловителем, вытяжным вентилятором, воздуховодом, вытяжными колпаками и дымососами. Это вытяжные системы улавливания источника с патронным пылеуловителем и вытяжным вентилятором, расположенные удаленно, подключенные к щелевым колпакам, колпакам с обратным потоком или рукавам для удаления дыма, расположенным на каждой сварочной станции или точке.
- Сварочные столы с нисходящей тягой представляют собой рабочую зону или станцию для размещения рабочего узла и могут быть стандартной конструкции или специально разработанными для тяжелых деталей. Эти скамейки могут быть структурно усилены для более тяжелых предметов, модифицированы для доступа крана, могут быть увеличены квадратные футы рабочей площади или могут иметь встроенный в скамью вытяжной колпак. Из-за количества нетипичных запросов Custom не означает дорого или долго. Системы фильтрации, расположенные внутри стенда или рядом с ним, могут представлять собой непрерывную «импульсную очистку» сжатым воздухом для сильной запыленности или системы фильтрации с одноразовыми фильтрами для периодического применения в легких условиях. Если скамья является идеальным решением, но нагрузка большая, ее можно подключить к пылесборнику с картриджем.
Если скамья является идеальным решением, но нагрузка большая, ее можно подключить к пылесборнику с картриджем.- Сварочные боксы могут быть как стоячими, так и сидячими, в зависимости от обрабатываемой детали. Эти корпуса могут быть очень большими для размещения крупных заготовок. Высота, ширина и глубина регулируются.
- Вытяжки с обратной тягой по индивидуальному заказу предназначены для изделий с регулируемой высотой и шириной.
- Вытяжные рукава обеспечивают гибкость при радиусе рабочего пространства 25 футов и более. На руки можно надеть специальные капюшоны, чтобы обеспечить максимальный захват. Если вы работаете с крупными деталями, вытяжные рукава, установленные на центральной вытяжной системе сварки, обеспечат доступ ко всем частям сборки.
Почему важны вытяжные системы для сварки
Рабочие, выполняющие сварочные работы, постоянно контактируют с потенциально опасными сварочными дымами и газами.
В процессах сварки, таких как дуговая сварка металлическим электродом в защитных газах и дуговая сварка с флюсовой проволокой, образуются различные типы опасных химических соединений в виде мелких частиц.
Чем опасен сварочный дым и дым?
- Дым от сварки состоит на 30-80 процентов из частиц субмикронного размера. Без надежной системы сбора сварочного дыма эти частицы остаются в воздухе во взвешенном состоянии и попадают в дыхательные пути.
- Во время сварки могут выделяться опасные газы. Сварочный дымосборник помогает удалять токсины из воздуха.
- Сварка нержавеющей стали (шестивалентный хром) теперь регулируется стандартом OSHA 29 CFR1910.1026, где допустимый предел воздействия (PEL) для Cr (VI) составляет 5 мкг/м³.
Пылеуловители для столов для плазменной и лазерной резки
Еще одной операцией металлообработки, при которой образуются дым и дым, являются процессы термической резки столов для плазменной и лазерной резки.
Удаленные центральные системы сбора пыли с вытяжным каналом и искрогасителями применяются на столах для плазменной и лазерной резки из-за количества частиц микронного размера. Пылеуловитель обычно представляет собой картриджный фильтрующий материал из нановолокна с огнезащитной обработкой.
Стол для плазменной резки, оснащенный системой сбора пыли
Каковы опасности дыма и дыма при термической резке?
- Дым от плазменной резки состоит из частиц размером 10 микрон или меньше.
- Частицы лазерной резки в основном имеют размер 1 микрон или меньше.
- Система сбора дыма обязательна в обоих случаях, так как эти частицы остаются взвешенными в воздухе и представляют потенциальную опасность для здоровья рабочих.
Мы знаем, что безопасность всегда стоит на первом месте, но если производство имеет важное значение, а техническое обслуживание требует минимального обслуживания, позвольте SysTech спроектировать ваше следующее решение для сварочной вытяжной системы, и все важные критерии будут соблюдены.
Вытяжка сварочного дыма | Стол Crossflow
Перейти к содержимомуСТОЛ CROSSFLOW — вытяжка сварочного дыма
ВСТРОЕННАЯ ЗАЩИТА
Стол RoboVent CrossFlow представляет собой компактный, автономный сварочный стол и систему улавливания источника, которая рециркулирует загрязненный воздух с использованием высокоэффективной, самоочищающаяся система фильтров. Доступный в компактных 4-дюймовых или более просторных 5-дюймовых моделях, стол CrossFlow представляет собой полноценную сварочную станцию, которая идеально подходит для учебных заведений или ремонтных мастерских, которым требуется универсальная установка для фильтрации и фильтрации.
Простая установка: Просто установите его на место, подключите питание и шланг сжатого воздуха, и все готово.
Экономичность: Уникальная конструкция CrossFlow «все в одном» обеспечивает чистый воздух, чистое помещение и экономичное удаление загрязняющих веществ.
Дополнительные функции рабочего пространства: Новый 5-дюймовый стол CrossFlow имеет больше места под рабочей поверхностью для сварочного оборудования и включает в себя дополнительные функции, такие как светодиодное освещение и встроенная электрическая вилка для электроинструментов.
Скачать Руководство по перекрестному потоку.
ПРОЧНАЯ КОНСТРУКЦИЯ: Конструкция из стали 14 калибра и прочное порошковое покрытие, подкрепленное нашей гарантией качества.
ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ВОЗДУХОДУВАТЕЛЬ: Разработан для подачи большого объема воздуха с максимальным статическим давлением 6,7 дюйма.
БЕСШУМНАЯ РАБОТА: Встроенная акустическая обшивка из звукопоглощающих материалов высокой плотности для уменьшения шума двигателя и вентилятора.
ВСТРОЕННЫЙ ОГРАНИЧИТЕЛЬ ИСКРЫ: Внутренняя камера SparkOut быстро гасит искры, образующиеся при сварке или шлифовке.
БОЛЬШАЯ РАБОЧАЯ ЗОНА: Большая рабочая зона площадью 13 квадратных футов и прочная поверхность для сварки или шлифовки.
ЛЕГКИЙ ДОСТУП К ФИЛЬТРАМ: Никаких специальных инструментов не требуется — просто откройте две защелки, чтобы открыть камеру фильтра. Вертикально расположенные фильтры легко удаляют пыль.
БОЛЬШОЕ ОТДЕЛЕНИЕ ДЛЯ ХРАНЕНИЯ: Встроенное место для установки сварочного аппарата или других инструментов, чтобы они не мешали во время работы.
КОНСТРУКЦИЯ
Конструкция стола CrossFlow основана на многолетнем опыте RoboVent в области контроля сварочного дыма. Стол втягивает воздух вверх через стол и из зоны дыхания сварщика. Воздушный поток улавливает сварочный дым и втягивает его в коллектор над головой сварщика.
После улавливания в коллекторе сварочный дым фильтруется с использованием передовой технологии RoboVent, в том числе усовершенствованной запатентованной конструкции фильтров. После того, как таблица CrossFlow отфильтрует воздух, устройство возвращает чистый воздух в помещение. Не только сварщик защищен от потенциально токсичных паров, но и все предприятие получает пользу.
