Столярные тиски для верстака своими руками: чертежи, фото, видео

  1. Как устроены тиски для выполнения столярных работ
  2. Рекомендации по изготовлению столярных тисков

Мастерскую домашнего умельца, часто работающего с изделиями из дерева, сложно представить без такого полезного приспособления, как столярные тиски. Используя это зажимное устройство, которое несложно изготовить своими руками, можно выполнять различные технологические операции с деревянными деталями.

Конструкция столярных тисков не настолько сложна, чтобы отказываться от идеи сделать их своими руками

Многие, руководствуясь желанием сэкономить на приобретении столярных тисков, используют для фиксации деревянных деталей подручные приспособления (например, струбцины). Однако такие универсальные устройства не позволяют эффективно выполнять многие технологические операции по дереву, а их металлические зажимные элементы оставляют на мягких деревянных поверхностях неприглядные вмятины.

Если же обрабатываемые деревянные детали должны отличаться не только качеством, но и эстетичным видом, то без тисков, специально предназначенных для выполнения столярных работ, не обойтись. Серьезно сэкономить на приобретении серийных моделей можно и более оптимальным способом – изготовить столярные тиски своими руками.

Самодельный верстак с тисками

Как устроены тиски для выполнения столярных работ

Конструкция тисков для столярных работ состоит из следующих элементов:

  • опоры, которая одновременно является неподвижной зажимной губкой;
  • подвижной зажимной губки;
  • двух металлических направляющих, по которым перемещается подвижная губка;
  • ходового винта, обеспечивающего перемещение подвижной губки;
  • воротка, за счет которого ходовому винту сообщается вращение.

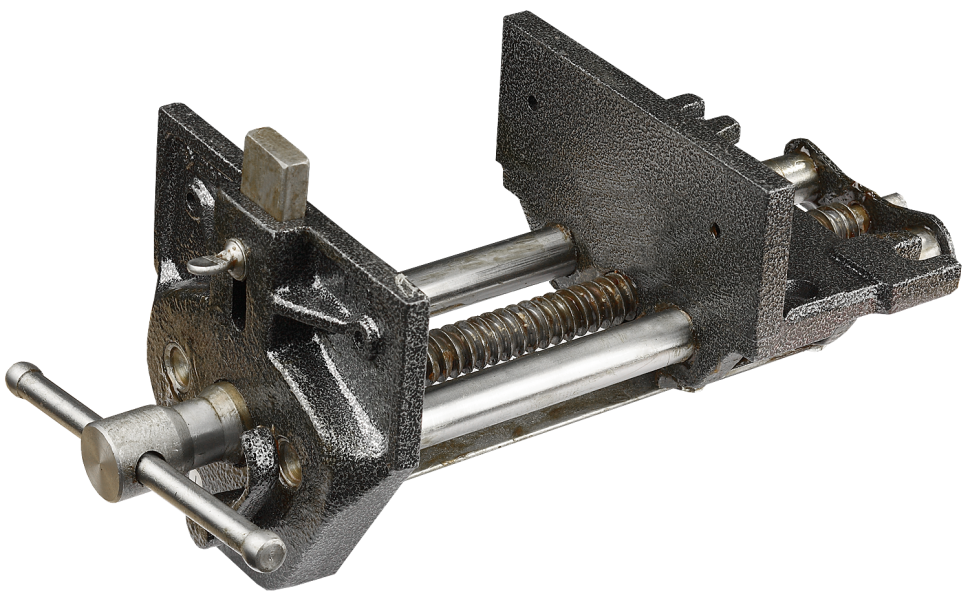

Основные части тисков для столярного верстака

Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы.

Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.

Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.

Самодельный фиксатор зажима губок

Рекомендации по изготовлению столярных тисков

Чтобы изготовить предназначенные для осуществления столярных работ деревянные тиски своими руками, необходимо сделать чертеж и подобрать соответствующие комплектующие. В качестве зажимных губок таких тисков используются деревянные бруски. Один из них, служащий неподвижной губкой, фиксируется на поверхности верстака и будет выступать в роли несущей опоры приспособления.

Вам также потребуется резьбовой винт диаметром не меньше 20 мм. От длины этого элемента, который отвечает за перемещение подвижной губки и, соответственно, за зажим обрабатываемой детали, зависят допустимые габариты заготовки, которую можно зафиксировать в самодельных столярных тисках. Для изготовления столярных тисков также потребуются две металлические направляющие, в качестве которых можно использовать любые штыри из металла (главное, чтобы они были ровными, а их диаметр составлял не меньше 10 мм).

Детали направляющих можно изготовить на металлообрабатывающих станках или использовать для них стойки от передних амортизаторов легкового автомобиля

Любые деревянные тиски, в том числе и самодельные, управляются при помощи воротка, вращение от которого передается ходовому винту. В качестве воротка можно использовать длинную металлическую рейку, которая будет вставляться в прорезь головки ходового винта. Такую прорезь необходимо предварительно проточить под толщину имеющейся рейки. Некоторые домашние мастера в качестве воротка для ходового винта используют обычный гаечный ключ, в который запрессована его головка.

Зажимной узел столярных тисков

Чтобы сделать самодельные верстачные тиски более удобными в использовании, лучше смонтировать на них полноценный вороток. Для этого вам понадобится сварочный аппарат. Сварка нужна для того, чтобы к концу ходового винта приварить гайку или шайбу, в отверстия которых и будет вставлена ручка-вороток. Сделав такой вороток, вы значительно упростите процесс управления столярными тисками, и работать с ними будет намного удобнее.

Чертеж ходового вала и воротка

Как говорилось выше, для изготовления подвижной и неподвижной губок столярных тисков вам потребуется два деревянных бруска. В качестве материала изготовления таких брусков лучше всего выбрать сосну: ее древесина достаточно мягкая и одновременно прочная. В обеих губках необходимо просверлить отверстия соответствующего диаметра: два – для направляющих, одно – для ходового винта. Чтобы такие отверстия на подвижной и неподвижной губках располагались точно относительно друг друга, необходимо сверлить их одновременно в двух брусках. Для выполнения такой процедуры бруски можно соединить при помощи гвоздей, а после выполнения отверстий снова разъединить их.

Чертеж деревянных губок для столярных тисков

После того как все подготовительные мероприятия будут выполнены, можно приступать к сборке самодельных столярных тисков. Первое, что необходимо сделать, – это надежно закрепить неподвижную губку-опору на поверхности верстака. После этого в отверстия опоры вставляются направляющие и ходовой винт.

Выступающие с задней стороны опоры концы направляющих необходимо зафиксировать, для чего можно нарезать на них резьбу и накрутить гайки. На выступающий конец винта также накручивается гайка. Для того чтобы обеспечить неподвижность такой гайки в процессе работы, ее можно поместить в предварительно подготовленную выборку на поверхности опоры, в которую она должна входить очень плотно.

Скрепление направляющих с подвижной губкой

Когда неподвижная опора столярных тисков, винт и направляющие смонтированы, можно установить на них подвижную губку, для чего в ней уже имеются подготовленные отверстия. На выступивший над передней поверхностью подвижной губки конец ходового винта необходимо надеть шайбу с большим внешним диаметром и накрутить две гайки, которые будут играть роль стопорного элемента.

Закрепление тисков на перевернутой столешнице

После крепления всех элементов можно соединить конец винта с воротком и начинать пользоваться столярными тисками. После того как вы начнете крутить вороток, винт будет вкручиваться в гайку неподвижной опоры, тем самым притягивая к ней подвижную зажимную губку.

Рабочие части губок лучше сделать съемными из твердой древесины

Изготовленные своими руками столярные тиски при необходимости модернизируют, приспосабливая их под деревянные заготовки разных размеров. Так, можно установить более длинный винт, что позволит обрабатывать заготовки большей ширины, менять положение направляющих элементов, что может понадобиться в том случае, если вы решите установить зажимные губки большей длины.

Таким образом, сделать деревянные тиски своими руками несложно. Справиться с такой задачей может даже человек, никогда ранее не занимавшийся изготовлением столярных приспособлений. Конструкция, описанная выше, является наиболее простой, но достаточно эффективной, адаптировать ее к решению определенных задач под силу любому домашнему умельцу.

Если какие-то моменты остались не до конца понятны, то приведенные ниже видео помогут разобраться с конструкцией тисков и процессом их изготовления.

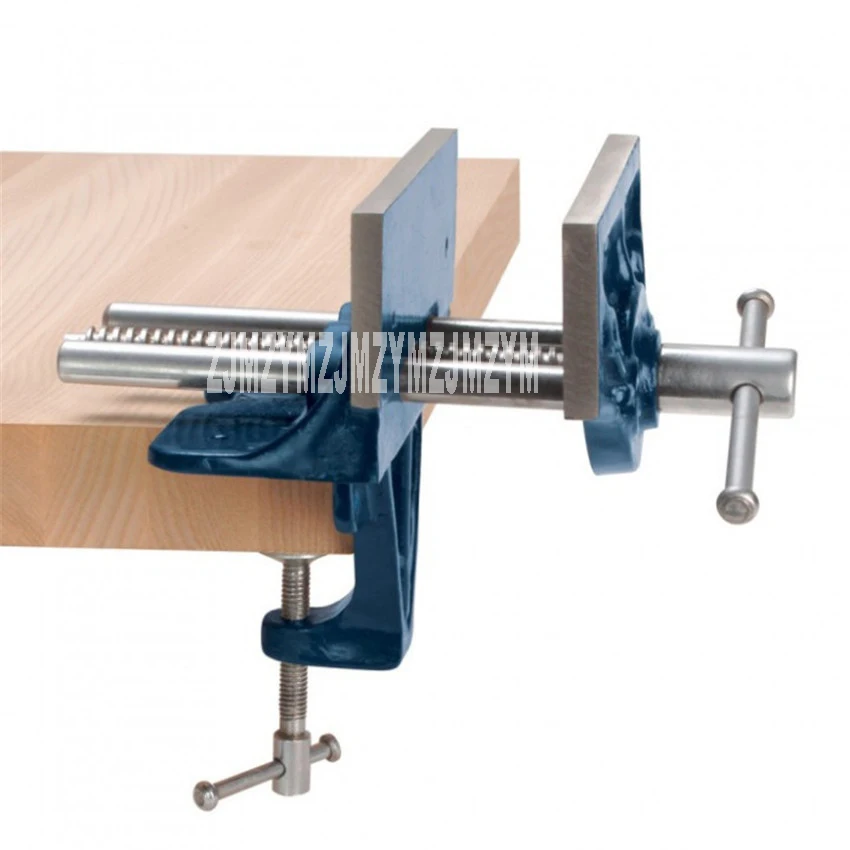

Тиски столярные настольные одновинтовые Piher со струбциной 150 мм 54004 М00006106 ХИТ!

Хит продаж!

Применение

Небольшие передние столярные тиски для установки на верстак (стол) с толщиной столешницы до 52 мм.

  • Стальной винт с ходом 120 мм

  • 2 стальных направляющих стержня для точности.

  • струбцина для быстрой установки на столешницу тиски

  • 2 отверстия для прочной постоянной фиксации к столешнице.

Преимущества

Строго параллельные губки с отверстиями для установки накладок.

Небольшой наклон задней губки предотвращает выскальзывание заготовки.

Корпус одновинтовых тисков выполнен из тугоплавкого чугуна и покрыт порошковой краской.

Технические характеристики

  • Ширина губок (а) – 150 мм.

  • Ширина раскрытия тисков (с) – 120 мм.

  • Расстояние от губок до направляющей (в) – 55 мм.

  • Масса 2.75 кг.

Производство – Piher (Испания).

Компания Piher была основана как семейное предприятие в 1957 году, основой бизнеса является разработка и производство зажимного инструмента в Логроньо, Испания. Продукция отличается высоким качеством и предназначена для профессионального сектора, инструмент соответствует требованиям надежности и долговечности, продается на 5 континентах.

Рекомендация “Арсенал Мастера Ру”

Рекомендуем к покупке, доставим по всей России.

Посмотрите Все Тиски


Отзывы покупателей и владельцев


Очень хорошие переносные столярные тиски
Достоинства: Так как тиски переносные, они отлично подходят для небольших верстаков.

Отлично завинчиваются и отвинчиваются одним пальцем, направляющие хорошо сбалансированы. Правильная геометрия пластин (верхняя часть пластин смыкается чуть раньше нижней, как и должно быть у правильных тисков). Подвижная часть струбцины сделана на шарнире. Оригинальный цвет.
Недостатки: Скудная комплектация (только тиски, даже ни единой бумажки нет) и отсутствие каких-либо дополнительных аксессуаров. Могли бы включить в комплект поставки крепеж для губок. Был неприятно удивлен отсутствием возможности скачать трафареты для губок с сайта производителя.
Комментарий: То, что нужно для обустройства малого верстака на балконе. Струбцина держит очень хорошо (я использую прокладку из толстой кожи, без нее не пробовал).
28 июня 2020 Михаил

Тиски столярные Piher
Достоинства: Качество! Переносные, можно менять места установок
Недостатки: Пока не обнаружил.
Комментарий: Для моих целей подходят вполне. Покупкой доволен.
15 февраля 2022 Владимир







Отзывы о Тиски столярные настольные одновинтовые Piher со струбциной 150 мм 54004 М00006106 ХИТ!

Все (3) | Положительные (2) | Отрицательные (1) | Оставить отзыв
Тиски столярные Piher
Достоинства: Качество! Переносные, можно менять места установок
Недостатки: Пока не обнаружил.
Комментарий: Для моих целей подходят вполне. Покупкой доволен.
15 февраля 2022Владимир
Очень хорошие переносные столярные тиски
Достоинства: Так как тиски переносные, они отлично подходят для небольших верстаков. Отлично завинчиваются и отвинчиваются одним пальцем, направляющие хорошо сбалансированы. Правильная геометрия пластин (верхняя часть пластин смыкается чуть раньше нижней, как и должно быть у правильных тисков). Подвижная часть струбцины сделана на шарнире. Оригинальный цвет.
Недостатки: Скудная комплектация (только тиски, даже ни единой бумажки нет) и отсутствие каких-либо дополнительных аксессуаров. Могли бы включить в комплект поставки крепеж для губок. Был неприятно удивлен отсутствием возможности скачать трафареты для губок с сайта производителя.
Комментарий: То, что нужно для обустройства малого верстака на балконе. Струбцина держит очень хорошо (я использую прокладку из толстой кожи, без нее не пробовал).
28 июня 2020Михаил
Кривой винт
Достоинства: Красивые
Недостатки: Кривой винт – не параллелен направляющим. Процесс зажима идет рывками и с усилием.
Комментарий: Возможно разработаются со временем
30 августа 2019Игорь Кульгавый
