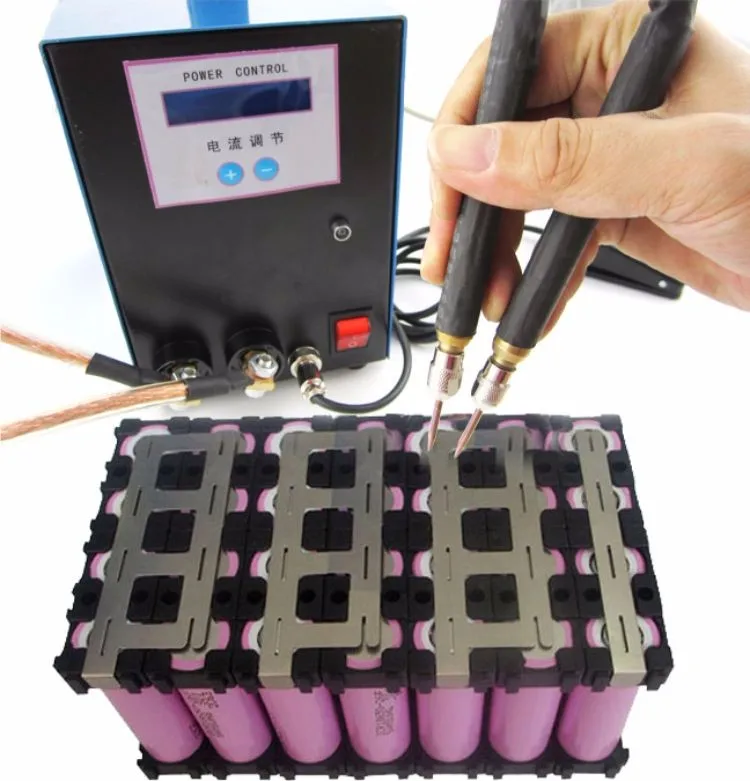

Сварочный аппарат для сварки мелких деталей своими руками

Довольно часто в практике любого хозяина возникает необходимость соединить металлические детали. Один из таких способов соединения – это сварка. Но что делать, если нет сварочного аппарата? Конечно, можно его приобрести, но можно и изготовить самый простейший аппарат самому, причем практически за полчаса.

Пролог

Простейший прототип сварочного аппарата – осветительный электродуговой проектор – использовался еще в середине ХХ-го века в киностудиях во время съемок фильмов.

         В домашних условиях, возможно, сделать простой раритетный самодельный  сварочный аппарат из автотрансформатора мощностью 200 Вт. (Примерная схема автотрансформатора приведена на рисунке). Выходное напряжение регулируется за счет перестановки телевизионной вилки в гнездах.

На вторичной обмотке трансформатора необходимо найти два вывода, на которых напряжение будет около 40 В. К этим выводам остается подсоединить графитовые электроды и сварочный аппарат готов! Правда нужно учитывать, что при использовании такого автотрансформатора в сварочных целях желательно хорошо знать основы электробезопасности, поскольку не обеспечивается гальваническая развязка с электросетью.

Область применения такого самодельного сварочного аппарата довольно широкая: от сварки металлических изделий до закалки рабочих поверхностей инструмента.

Примеры применения Вольтовой дуги

         В практике радиолюбителей временами возникает необходимость в сваривании или очень сильном разогреве мелких деталей. В таких случаях нет необходимости в применении серьезного сварочного аппарата, т.к. чтобы создать высокотемпературную плазму не обязательно иметь специальное оборудование.

         Рассмотрим несколько примеров практического применения Вольтовой дуги.

Сварка накала магнетрона с питающими шинами

         В этом случае сварка просто необходима, хотя многие, при встрече с такой трудностью, производят замену магнетрона. А ведь чаще всего бывают лишь две неисправности: обрывается накал в точке (поз.1) и выходят из строя из-за пробоя проходные конденсаторы (поз.2).

         На рисунке магнетрон от микроволновой печи «Kenwood», который проработал после ремонта более двадцати лет.

Ремонт термопары своими руками

Конечно, изготовить термопару – дело совсем безнадежное, однако бывает, что нужно ее отремонтировать в случае облома «шарика». Обычно такие термопары встречаются в мультиметрах, у которых есть режим замера температуры

Нагревание высокоуглеродистой стали

В случае необходимости изменения формы пружины или проделывания отверстия следует учитывать, что закаленная пружина имеет слишком высокую твердость для сверления и слишком хрупкая для пробивания отверстия при помощи пробойника.

А в случае закалки стального инструмента (изготовленного из инструментальной стали) достаточно нагреть рабочую поверхность до малинового цвета и охладить в ванночке с машинным маслом. На рисунке изображено закаленное жало отвертки после механической обработки рабочей кромки.

Как получить Вольтовую дугу?

Мелкие сварочные работы можно выполнять при помощи трансформатора мощностью от 200 Ватт и выходным напряжением в диапазоне от 30 до 50 Вольт. При этом сварочный ток должен быть 10-12 Ампер. Можно не беспокоиться по поводу перегрева трансформатора, поскольку горение дуги кратковременно.

Также подойдет и обычный лабораторный автотрансформатор ЛАТР  с силой тока от 9 Ампер. Однако нужно учитывать всю степень опасности в связи с тем, что отсутствует гальваническая развязка с электросетью.

В целях предупреждения повреждения графитового ролика токосъемника ЛАТРа  желательно ввести ограничения входного тока применением плавкой вставки (предохранителя). Тогда случайное короткое замыкание в цепи электрода уже не страшно.

Электродами могут быть любые графитовые стержни простых карандашей (желательно  мягкие).

В качестве держателя для грифеля используется металлическая часть электромонтажного клеммника.

На этом рисунке показан пример держателя с применением клеммника, причем одно отверстие используется для крепления ручки, а второе для зажима грифеля в клемме.

В целях предотвращения расплавления одноразового шприца (поз. 3) при нагреве клеммника (поз.1) используются  шайбы из стеклотекстолита (поз.2). А для стандартного подключения к кабелю можно применить стандартное гнездо от прибора (поз.4).

Итак, схема соединения довольно простая:  один вывод вторичной обмотки соединяется с держателем, а второй вывод подсоединяется к свариваемой детали.

Есть еще другой вариант крепления держателя электрода с применением электромонтажной клеммы. Второй держатель понадобится в случае сварки металлических изделий с такой же температурой плавления или при необходимости раскалить металлическое изделие (закалка, изменение формы).

Схема подключения к вторичной обмотке трансформатора двух графитовых электродов.

Для сохранения глаз от ожога роговицы и от попадания искр недостаточно будет использовать темные очки из-за малой плотности светофильтров. Можно изготовить такое приспособление:  в качестве щитка может быть оправа бинокулярных очков с удаленными линзами; фильтр крепится при помощи канцелярского зажима. Или можно воспользоваться радиолюбительскими очками, применяемыми в SMD технологиях.

В случае сварки меди с нихромом или сталью понадобится флюс. При добавлении небольшого количества воды в тетраборат натрия (буру) или в борную кислоту получается кашица, которой смазываются места сварки.

Материалы для приготовления флюса обычно можно найти в хозяйственном магазине. Также можно воспользоваться средством  борьбы с насекомыми «Боракс» содержащим борную кислоту.

Лучшие маленькие сварочные аппараты для дома и мелких работ: ТОП-5

На рынке маленькие сварочные аппараты получили широкую популярность, что заставило производителей выпускать преимущественно компактные модели. Это стало возможным благодаря инверторной технологии, которая позволила сократить размеры и обеспечила возможность приобрести сварочный аппарат всем желающим. Небольшие модели – доступный инструмент для сварки. Конечно же, они уступают по мощности и другим параметрам, но для домашнего использования уже давно стали лучшим вариантом.

Даже профессиональные модели инверторного типа стараются выпускать таким образом, чтобы они переносились вручную во время работы, их можно было надевать на плечо, выполнять с ними сварку на высоте и т.д. Мощность напрямую зависит от размеров, но с развитием технологий появляются все более компактные модели. Для домашнего использования вполне хватает параметров, которые обеспечивают создание швов 3-4 мм. На этот сегмент приходится существенная часть техники, предложенная на рынке.

Несмотря на размеры, большинство современных компактных моделей имеют все необходимые дополнительные функции. Как и у основной – сваривания металла электрической дугой – их качество исполнения отличается в зависимости от конкретного бренда. Сюда относятся «горячий старт», «антизалипание» и «форсированная дуга», но могут быть и серьезные дополнения, к примеру, сварочный полуавтомат для дома. В комплекте не всегда предоставляется все что нужно для полуавтоматической сварки, но возможность настроить технику и докупить необходимые для этого аксессуары будет полезным дополнением.

Преимущества и недостатки маленьких сварочных аппаратов

При покупке новой модели у сварщика возникает логичный вопрос – стоит ли уделять внимание такому параметру как размер, или же лучше выбрать массивную технику? Для этого необходимо внимательно ознакомиться с имеющимися преимуществами и недостатками маленьких инверторов. К первым относят:

• занимает мало места;
• относительно небольшой вес, за счет которого достигаются удобство переноски, легкость при высотных работах;
• нет больших проблем с транспортировкой;
• наличие многих современных режимов и дополнительных функций, облегчающих работу;
• возможность точной регулировки параметров для режимов сварки;
• наличие универсальных моделей, которые могут применяться не только для ручной дуговой сварки.

Среди недостатков следует отметить следующее:

• ограниченная мощность, которая часто не позволяет работать электродами 5 мм;
• слабая стойкость к ударам и прочим механическим воздействиям;
• небольшое время беспрерывной работы, которое не позволяет использовать аппараты в профессиональной среде.

«Важно!

Многие недостатки не берутся в учет за счет узкой специализации моделей. Как правило, покупатель осознает все особенности компактных аппаратов и не использует их для создания массивных швов.»

В большинстве случаев это техника для домашнего использования, отлично справляющаяся со своими задачами. К примеру, для работ на высоте она становится хорошим вариантом решения вопроса с созданием швов.

Устройство и конструкция малогабаритных инверторов

Особенностью, которая присутствует во всех малогабаритных аппаратах, является очень компактное размещение комплектующих. Здесь практически все детали находятся на одной плате, что принципиально отличается от того, как устроен трансформатор. В конструкцию входят:

• реле мягкого пуска;
• помеховый фильтр;
• интегральный стабилизатор;
• датчик тока;
• сетевой выпрямитель;
• конденсаторы фильтра;
• система охлаждения;
• понижающий трансформатор;
• радиаторы транзисторов инверторов;
• радиаторы выходного выпрямителя.

ТОП-5 лучших маленьких сварочных аппаратов

Чтобы подобрать лучший сварочный полуавтомат инверторного типа или обыкновенный инвертор, следует ознакомиться с тем, что может предложить рынок. Ведь для каждого человека могут быть важны свои преимущества, которые заключаются не только в размере, но и в других качествах.

• Gysmi 80 р – один из самых маленьких сварочных инверторов. Эта модель с микропроцессорным управлением. Компактное устройство весом всего в 2,5 кг. Диаметр электрода, доступный для сваривания, здесь составляет 2,5 мм. В нем присутствуют необходимые современные дополнительные функции. Мощность аппарата составляет 3 кВт.

Инвертор Gysmi 80 р

• Аврора Overman 180 – распространенная на отечественном рынке модель, сила тока в которой составляет 175 А. Популярность данная техника получила благодаря широкой востребованности в частной сфере. Мощность достигает 4,7 кВт. Это полуавтоматический инвертор, у которого нет возможности подстраивать скорость подачи проволоки вручную. В нем выставляется ВАХ нужной жесткости для сварки металлов различной толщины.

Аврора Overman 180

• Форсаж 161 – несмотря на стандартную мощность в 5,5 кВт, что обеспечивает силу тока в 160 А, инвертор обладает очень компактными размерами. Его особенность в том, что у корпуса относительно низкая высота. Аппарат находится на специальных ножках, что позволяет удобно расположить его в любом месте. Масса составляет 4,3 кг. Модель выдерживает сильные просадки напряжения.

Инвертор Форсаж 161

• Eurolux iwm-190 – отличное решение для тех, кто нечасто пользуется сварочным аппаратом. Ток в 190 А дает ПВ в 70% при сварке 3 мм электродом. Техника может работать и с 4 мм, но меньшее количество времени. Корпус сделан узким, благодаря чему его удобно ставить в гараже.

Сварочный аппарат Eurolux iwm-190

• Kraton compact WI-150 – компактная модель с узким корпусом, которая может переноситься на плече, благодаря прикрепленному к нему ремню. Сварочный ток здесь составляет 150 А, а масса всего 3,5 кг. Удобная модель для дома с достаточной мощностью для основной массы работ.

Инвертор Kraton compact WI-150

Критерии выбора

Выбирая маленький сварочный аппарат для мелких работ, необходимо ориентироваться не только на размеры. Желательно, чтобы на корпусе был ремень для переноски. Для серьезных работ рекомендована сила тока в 170-190 А, а для мелких – 140-160 А. Наличие дополнительных функций, облегчающих работу сварщика, также будет полезным, тем более, что они встречаются во многих моделях. Вентиляционная система обязана функционировать исправно и давать охлаждение, чтобы не было перегрева.

Заключение

Небольшие сварочные аппараты считаются узкоспециализированными устройствами, которые применяются для мобильной работы. За счет низкой стоимости инверторы получили распространение у пользователей. У определенных моделей характеристики разнятся, что стоит учитывать при выборе.
