Сварочный трансформатор – 105 фото разновидностей трансформаторных аппаратов

В наше время сварочное дело перестало быть уделом избранных. Сейчас сварочное оборудование можно встретить не только на производстве, но и в дачных домовладениях. Самыми популярными считаются трансформаторные аппараты переменного тока.

Краткое содержимое статьи:

Конструкционное решение трансформаторного оборудования

Устройство сварочного трансформатора достаточно простое – это пара обмоток, намотанных на сердечник. Одна из них первичная, а вторая – вторичная.

Принцип работы аппарата трансформаторного типа состоит в понижении входящего напряжения. Сила тока при этом может составлять порядка 700А, что позволяет осуществлять сварку металлических конструкций. Такой принцип действия характерен для всех разновидностей трансформаторного оборудования.

Хотя сегодня, при использовании современных разработок и технологий удалось добиться создания более идеальных и эргономичных вариаций трансформаторов.

Разновидности трансформаторных аппаратов

Все сварочные трансформаторы принято делить на три вида, у каждого из которых свои сильные и слабые стороны. Выбирая аппарат для сварки трансформаторного типа, нужно знать, чем одна разновидность отличается от другой.

Как показывают фото сварочных трансформаторов, они могут быть:

• С минимальным и нормальным магнитным рассеиванием.
• С повышенным магнитным рассеиванием.
• Тиристорными.

Технические характеристики

Независимо от типа для каждого трансформатора характерен набор конкретных характеристик, определяющих эффективность и качество его работы, а также удобство эксплуатации. Выбирая агрегат, нужно знать, что означает каждая характеристика сварочного трансформатора.

Маркировка. Это первое, на что надо обратить внимание. Маркировка – это зашифрованная запись базовых параметров. Первая буква обозначает источник питания, вторая указывает на тип сварочных работ, а третья – на метод.

Четвёртая и пятая – это тип внешней характеристики и число постов.

Значение номинальной силы электрического тока – это 1 или 2 цифры, округлённые до десятых или сотых. Два или одно последних цифровых обозначения – это регистрационный номер.

Далее буквами обозначается допустимые температурные условия. Цифра в конце указывает на уместное расположение. I- значит допустима работа устройства на улице, II – под навесом, III – в неотапливаемой комнате, IV – в помещении с отоплением.

Диапазон регулировки тока. Это одна из главных характеристик любого трансформаторного устройства. Первое, что она обозначает — это то, что регулирование тока возможно, а второе – это наибольшую возможную величину силы тока. Все вместе указывает на возможность применять электроды разных размеров.

Диаметр электрода. Зависит от силы тока оборудования.

Напряжение в электросети. Данная характеристика показывает, какое напряжение обязано быть в сети, чтобы трансформатор нормально работал.

Номинальный ток сварки и рабочее напряжение. Эти параметры очень важны. Номинальный ток – это наибольший показатель тока, который может выдать агрегат. А номинальное напряжение — напряжение, требуемое для того, чтобы сварочная дуга была в устойчивом состоянии.

Продолжительность включения. Это время, которое аппарат трансформаторного типа может находиться в режиме сварки. Данный показатель не оказывает особого влияния на выбор сварочного оборудования.

Потребляемая мощность. Обозначает количество энергии, требуемой для 1 часа работы агрегата. Предпочтительнее остановить выбор на устройстве с минимальным параметром мощности потребления.

КПД. Чем больше данное значение, тем лучше.

Напряжение холостого хода. Оно отвечает за сварочную дугу. Чем оно выше, тем проще создаётся дуга.

Число рабочих мест. Это число человек, которые могут одновременно заниматься сваркой от данного устройства.

Система охлаждения.

Вес и габариты сварочного аппарата.

Начинающему малоопытному сварщику достаточно непросто выбрать подходящую модель сварочного трансформатора, ведь типов аппаратов для сварки довольно много. Поэтому, чтобы сделать правильный выбор, важно знать значение каждой технической характеристики. Если у вас возникли трудности, то лучше обратиться за советом к профессионалу.

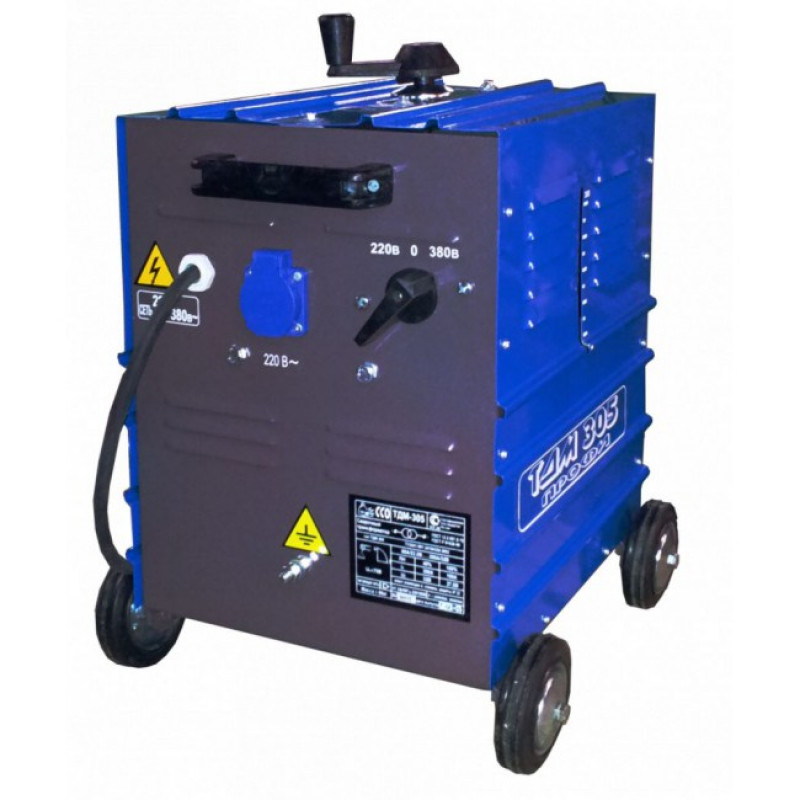

Фото сварочного трансформатора

Также рекомендуем посетить:

• Костюм сварщика
• Типы сварочных аппаратов
• Как залудить паяльник
• Сварочный стол
• Сварочный аппарат своими руками
• Сварочный полуавтомат
• Сварочные провода
• Сварочные электроды
• Плазмотрон
• Как паять
• Сварочный аппарат для дома
• Споттер
• Как запаять радиатор
• Сварочная проволока
• Сварочная горелка
• Сварка полипропиленовых труб
• Газовая сварка
• Сварочный аппарат
• Плазменный сварочный аппарат
• Сварочные работы
• Точечная сварка
• Дуговая сварка
• Как варить алюминий
• Сварочная маска
• Электрододержатель
• Какой сварочный аппарат выбрать
• Холодная сварка
• Сварочный инвертор
• Как сварить металл
• Сварочное оборудование

Сварочный трансформатор – устройство, принцип работы и виды

Из всевозможных видов промышленного оборудования самым распространенным является сварочный трансформатор. Такой аппарат состоит из нескольких ключевых узлов и способен создавать ток, дуга которого плавит сталь, и соединяет стороны изделия в единый шов. Оборудование делится на несколько видов по сложности исполнения конструкции, а также способности выдавать необходимую величину напряжения. В чем заключается принцип действия сварочного трансформатора и его устройство? Какие физические процессы происходят внутри аппарата? Чем одни изделия могут отличаться от других? Материал статьи и видео сполна осветят эти вопросы.

Содержание страницы

• 1 Устройство сварочного трансформатора
• 2 Принцип работы сварочного трансформатора
• 3 Холостой ход
• 4 Схема сварочного трансформатора и ее модификации
• 5 Расчет сварочного трансформатора
• 6 Отличия и разновидности оборудования

Устройство сварочного трансформатора

Чтобы осуществлять плавление металла электрической дугой, необходимо изменить параметры тока, потребляемого от сети. В аппарате он модернизируется так, что напряжение понижается (V), а сила тока возрастает (А). Сварка металла этим оборудованием возможна благодаря несложным комплектующим, входящим в его конструкцию. Большинство моделей включают в себя:

• магнитопровод;
• стационарную первичную обмотку из изолированного провода;
• движущуюся вторичную обмотку, часто без изоляции, для улучшения теплоотдачи;
• вертикальный винт с лентовидной резьбой;
• ходовую гайку винта и крепление к обмотке;
• рукоятку для вращения винта;
• зажимы для вывода и крепления проводов;
• корпус с жалюзи для охлаждения.

Некоторые сварочные трансформаторы переменного тока содержат дополнительное оборудование, совершенствующее их работу, о котором будет описано ниже в разделе схем.

Устройство сварочного трансформатора предусматривает магнитопровод. Сердечник не влияет на силу тока, а лишь способствует образованию магнитного поля. Для этого используется пакет пластин из специальной стали. Их поверхность покрывается оксидной изоляцией. Некоторые модели лакируются. Если бы сердечник был из сплошного металла, то вихревые токи (токи Фуко), получаемые из-за действия магнитного потока, снижали бы индукцию поля. За счет наборных составляющих сердечник не образует сплошной проводник, что снижает влияние токов Фуко.

Для более тихой работы пластины сердечника важно стягивать потуже. Слабое соединение ведет к вибрации составляющих благодаря прохождению переменного тока с частотой 50 Гц. Но даже плотное стягивание не устраняет всего шума, поэтому любой расчет сварочного трансформатора подразумевает гул, что слышно на видео по его работе.

Принцип работы сварочного трансформатора

Аппарат, состоящий из вышеописанных элементов, работает по следующему принципу:

1. Напряжение из сети подается на первичную обмотку, в которой образуется магнитный поток, замыкающийся на сердечнике устройства.
2. После этого напряжение передается на вторичную катушку.
3. Магнитопровод, созданный из ферромагнитных материалов, размещая на себе обе обмотки, создает магнитное поле. Индуцирующий магнитный поток образовывает в обмотках переменные электродвижущие силы (ЭДС).
4. Разница в количестве витков катушек позволяет изменять ток с необходимыми для сварки значениями V и А. По этим показателя происходит расчет сварочного трансформатора.

Существует прямая взаимосвязь между количеством витков вторичной обмотки и получаемым напряжением. При необходимости повысить исходящий ток, вторичную катушку наматывают в большем количестве. Трансформатор для сварки относится к понижающему типу, поэтому число витков вторичной обмотки у него значительно меньше, чем на первичной.

Устройство и принцип действия сварочного трансформатора призвано и регулировать силу исходящего тока, путем изменения расстояния между первичной и вторичной катушками. Именно для этого и предусмотрена движущаяся часть конструкции. На некоторых видео хорошо заметно, что вращение рукоятки и сведение катушек друг к другу приводит к увеличению сварочного тока. Обратное вращение и разведение обмоток способствует понижению силы тока. Это происходит за счет изменения магнитного сопротивления, вследствие чего и возможна быстрая регулировка напряжения, позволяющая подбирать сварочный ток в зависимости от толщины стали и положения шва.

Холостой ход

Сварочный трансформатор имеет два режима работы: под нагрузкой и холостой. Во время выполнения шва, вторичная обмотка замыкается между электродом и изделием. Мощный сварочный ток позволяет плавить металл и образовывать надежное соединение. Но когда сварка окончена, вторичная цепь размыкается. И аппарат переходит в режим холостого хода.

Электродвижущие силы в первичной катушке имеют двойное происхождение. Первые образуются из-за рабочего магнитного потока, а вторые путем рассеяния. Эти ЭДС создаются ответвляясь от основного потока в магнитопроводе, и замыкаясь между витками катушки по воздуху. Именно они и образуют величину холостого тока.

Холостой ход должен быть безопасным для жизни сварщика и ограничиваться 48 V. некоторые модели имею допустимое значение в 60-70 V. Если ЭДС от потока рассеивания превышают эти значения, то устанавливается автоматический ограничитель этого значения. Он должен срабатывать менее чем через секунду после разрыва цепи и прекращения сварки. Для дополнительной защиты сварщика корпус аппарата всегда заземляется, чтобы возникшее напряжение на кожухе, из-за повреждения изоляции первичной обмотки, миновало человеческое тело и уходило в землю.

Схема сварочного трансформатора и ее модификации

Кроме стандартных устройств для изменения тока, сварочный трансформатор может содержать некоторые совершенствующие узлы. Схемы данного оборудования могут быть дополнены:

• несколькими вторичными обмотками;
• конденсаторами;
• импульсными стабилизаторами;
• тиристорными фазорегуляторами.

Дополнительно, в схему трансформатора добавляется сопротивление, предназначенное для продолжения регулировки силы тока там, где разведение обмоток не дает нужного результата. Это востребовано при работе с тонким металлом или очень мощными моделями оборудования. Сопротивление может быть в виде отдельного корпуса с набором контакторов, задающих определенное значение Ом, через которое будет проходить ток от вторичной обмотки, либо обычной пружиной из высокоуглеродистой стали, прикрепляемой к кабелю массы.

Расчет сварочного трансформатора

Для разных видов сварки необходимы трансформаторы разной мощности. Основной расчет производится на основании разности витков обмотки между первичной и вторичной катушками. Для понижающих устройств действует правило, что если исходящее напряжение необходимо понизить в 10 ил 100 раз, то и количество витков на вторичной катушке должно быть меньше в 10 или 100. Это значение имеет погрешность в 3%. Это же правило действует и в обратную сторону.

Каждое устройство подобного типа имеет свой коэффициент трансформации. Это значение (n) показывает масштабирование силы тока при переходе от первичного (i1) во вторичный (i2). Расчет таков: n = i1/i2. Исходя из этого можно создать устройство подходящее под конкретные виды сварки.

Отличия и разновидности оборудования

Виды сварочных трансформаторов разделяются по рабочему предназначению. Они различаются по:

• Весу и размеру. От компактных с ремнем для плеча, до больших, перемещаемых на колесиках или тельфером
• Выдаваемому напряжению холостого хода от 48 V до 70 V.
• Силе тока от 50 до 400 А. На крупных производственных предприятиях встречаются модели с показателем 1000А.
• Потребляемого тока и количеству фаз — 220-380V. Одно и трехфазные версии.
• Импульсной подаче тока или непрерывной.
• Возможности работы с разными диаметрами электродов, от 2 до 6 мм.

Трансформаторная сварка — простой способ получить крепкое соединение. Она хорошо подойдет для монтажа заборов, сварки труб, создании стеллажей и каркасов беседок. Издаваемый гул от аппарата и треск сварочной дуги вносят некоторый дискомфорт от использования устройства.

Сварочные трансформаторы отличаются ценовой доступностью в магазинах и легкостью схемы сборки в домашних условиях. Их принцип действия несложен, а работа аппарата на видео помогает понять основы обращения с агрегатом. Качество шва сохраняется на высоком уровне, поэтому они широко применяются в быту и промышленной сфере.

Roman Трансформаторы – Принадлежности для контактной сварки

Тип крепления

Трансформаторы с водяным охлаждением типа крепления идеально подходят для многоточечной сварки. Спроектирован со смещенными вторичными наконечниками промышленного стандарта RWMA, шпильками 3/8–16 для подключения первичного напряжения, несколькими вариантами выбора частоты и вторичного напряжения, с первичным доступом с пяти сторон, термовыключателем защиты от перегрева и водяными соединениями 1/4–18 NPT. Размеры и возможности наших блоков Fixture Transformer могут быть разработаны в соответствии с требованиями вашего приложения. Характеристики наших стандартных трансформаторов типа Fixture:

• Диапазон кВА: 25–200 кВА (при рабочем цикле 50 %)
• Первичные напряжения:
  • 400 В, 50 Гц
  • 480 В, 60 Гц
  • 575 В, 60 Гц
• Полностью герметизирован для обеспечения длительного срока службы
• Дополнительные аксессуары:
  • Комплект вспомогательных параллельных стержней
  • Комплект стержней вторичной серии
  • Заземляющие реакторы
  • Доступно дистанционное распределительное устройство/переключатель ответвлений
  • Термовыключатели защиты от перегрева

Стандартные модели, обычно имеющиеся на складе, перечислены ниже. Свяжитесь с отделом производства для получения подробной информации о моделях/напряжениях, не указанных в списке.

Model #	KVA	Volts/ Hertz	Secondary Volts (min – max)	Weight (lbs)
F48660A1SALX	60	480/60	3,58 – 5	140
F48685B1SELX	85	480/60	5,39 – 7,06	185
F486120J1SELX	120	480/60	7,16 – 9,06	225
F486150D1SELX	150	480/60	9,41 – 11,43	270
F486200DL1SELX	200	480/60	12,63 – 15,5	385

Тип машины

Машинные трансформаторы с водяным охлаждением идеально подходят для прессовой, шовной, коромысловой, поперечной сварки и других видов сварки. Доступны с различными частотами и вторичными напряжениями. Размер и мощность наших машинных трансформаторов могут быть разработаны в соответствии с требованиями вашего приложения. Наши стандартные трансформаторы Machine Type имеют:

• кВА Диапазон: 20 кВА – 500 кВА (при рабочем цикле 50 %)
• Стандартные размеры машинных площадок RWMA и расстояние между отверстиями
• Первичные напряжения:
  • 480 В, 60 Гц (только 7 – 1/4″ x 9 – 1/4″ и 7 – 3/4″ x 10 – 1/4″)
  • 575 В, 60 Гц
• Полностью герметизирован для обеспечения длительного срока службы
• Дополнительные аксессуары:
  • Доступно дистанционное распределительное устройство/переключатель ответвлений
  • Термовыключатели перегрева

Стандартные модели, обычно имеющиеся на складе, перечислены ниже. Свяжитесь с отделом производства для получения подробной информации о моделях/напряжениях, не указанных в списке.

Model #	KVA	Volts/ Hertz	Secondary Volts (min – max)	Weight (lbs)
M44650NB1BNLX	50	440/60	4 – 7,9	339
М44675НЛ1БНЛС	75	440/60	5,7 – 10	372
М446100НЛ1БНЛ	100	440/60	6,8 – 10	389
М446150ПЛ1БНЛС	150	440/60	6,4 – 11	546
M446200PL1BNLX	200	440/60	7,45 – 11,28	567
М446200ПА1БНЛ	200	440/60	7,8 – 12,9	650
М446300ВА1БОЛ	300	440/60	8,6 – 15,7	1085
М446400У1БПЛ	400	440/60	8,8 – 16,9	1465

MFDC / инверторные блоки питания

Легкие инверторные блоки питания с водяным охлаждением идеально подходят для роботизированной сварки. Вторичный ток превышает 500 К ампер, что может помочь в производстве сварных швов с большими выступами. Доступны с различными частотами и вторичными напряжениями. Размер и мощность наших блоков MFDC могут быть разработаны в соответствии с требованиями вашего приложения. Характеристики наших стандартных источников питания MFDC/Inverter:

• кВА Диапазон: 7 – 1500 кВА
• Первичное напряжение: 325–800 В
• Диапазон частот: 400–2000 Гц
• Типоразмер: мощность выпрямителя от типоразмера 1-48
• Защита термовыключателя
• Полностью герметизирован для обеспечения длительного срока службы
• Дополнительные аксессуары: Вторичная приемная катушка

Стандартные модели, обычно имеющиеся на складе, перечислены ниже. Свяжитесь с отделом производства для получения подробной информации о моделях/напряжениях, не указанных в списке.

Модель номер	Метрический эквивалент	KVA	Вольт/ Герц	Вторичные вольта (MIN-MAX)	(LBS).		40	340/1200	2,23 – 4,47	50
ТДЦ-1042	ТДЦ-1064	100	650/1000	9	70
ТДЦ-5610		130	650/1000	9	70
ТДЦ-1070	ТДЦ-1078	170	650/1000	13	100
ТДЦ-5876		320	650 / 1000	9 – 13	190
ТДЦ-1066		340	650/1200	10,8	275

Документация

• Часто задаваемые вопросы — Трансформаторы
• Проверка трансформаторов
• Форма для определения размеров трансформатора

Запросить цену

Трансформаторы – Spot Weld, Inc.

Общая информация

Spot Weld, Inc. имеет доступ к большому количеству трансформаторов для сварки. Здесь мы перечисляем некоторые распространенные разновидности, которые стараемся иметь под рукой.

Однофазный переменный ток

• 35 кВА при рабочем цикле 50 %, тип крепления, 480 В/60 Гц/1 фаза, 4,6–6,0 В вторичной обмотки, 4 ступени, корпус «ES», одинарные клеммы вторичной обмотки, полностью герметизированы, 1879 долл. США (*цена может быть изменена, стоимость доставки не включена, пожалуйста, уточняйте текущие цены) F48635ES1SDLX
• 60 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, 3,6–5,0 В вторичной обмотки, 4 ступени, корпус «А», со смещенными наконечниками, термостат, намотанный сердечник, полностью герметичный, 1783 доллара США (*цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F48660A1SELX
• 85 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, вторичное напряжение 5,3–7,1 В, 4 ступени, корпус «B», со смещенными наконечниками, термостат, многоядерный сердечник, полностью герметизирован, 1973 долл. США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F48685B1SELX
• 120 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, вторичное напряжение 7,0–9,0 В, 5 ступеней, корпус «C», со смещенными наконечниками, термостат, многоядерный сердечник, полностью герметизирован, 2463 долл. США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F486120C1SBLX
• 150 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, 9,2–11,7 вторичных вольт, 4 ступени, D-образный корпус, смещенные наконечники, термостат, пакетный сердечник, полностью герметизированный, 2427 долл. США (* цена возможны изменения, доставка не включена, пожалуйста, запрашивайте текущие цены) F486150D1SELX
• 200 кВА при рабочем цикле 50%, Fixture Style, 480 В/60 Гц/1 фаза, вторичное напряжение 12,6–15,4 В, 4 ступени, корпус «DL», со смещенными наконечниками, термостат, сердечник, полностью герметизированный, 2772 долл. США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F486200D1SELX
• 300 кВА при рабочем цикле 50 %, машинного типа, 480 В/60 Гц/1 фаза, 8,6–15,7 В вторичной обмотки, 8 ступеней, корпус «VA», торцевой переключатель ответвлений с непаянными наконечниками, размер № 3, машинные площадки, стопка ядро, полностью залитое, $7,999 (*цена может быть изменена, доставка не включена в стоимость, актуальную цену уточняйте) M446300VA1BOLX

Инвертор (3-фазный MFDC)

• 100 кВА при рабочем цикле 50 %, 650 В/1000 Гц, 9,0 вольт вторичной обмотки, соотношение витков 72:1, витой сердечник, вторичная катушка датчика, термостат, полностью герметичный, дополнительные охлаждающие пластины , 2625 долларов США (*цена может быть изменена, фрахт не включен, текущие цены запрашивайте), TDC-5583
• 100 кВА при рабочем цикле 50 %, 650 В/1000 Гц, 9.6 вторичных вольт, соотношение оборотов 68:1, термостат, полностью герметизированный, дополнительные охлаждающие пластины, 4079 долларов США (*цена может быть изменена, фрахт не включен, пожалуйста, запрашивайте текущие цены), TDC-5040
• 160 кВА при рабочем цикле 50 %, 650 В/1000 Гц, вторичное напряжение 9,0–13,0 В, соотношение витков 72:1 или 50:1, термостат на первичной и вторичной обмотках, полностью герметизирован, вторичная катушка датчика, 5 180 долл.
