Из чего состоит сварочный трансформатор?

Многие десятилетия сварочный трансформатор прочно удерживал позиции в сварочном производстве. Этому способствовало отсутствие конкуренции со стороны сварочных инверторов. Оборудование ценили за простоту устройства и невысокую стоимость.

В сварочном трансформаторе принято рассматривать узел трансформирования и узел регулирования. На узел трансформирования поступает сетевое напряжение, которое трансформируется и с выхода поступает на держатель электрода. Трансформация снижает сетевое напряжение, что позволяет увеличить сварочный ток. Необходимая для сваривания величина тока устанавливается регулятором.

Устройство сварочного трансформатора

Однофазный трансформатор имеет магнитопровод и пару катушек: первичную и вторичную. На первичную катушку подается переменное сетевое напряжение, которое создает в катушке переменный ток. Результатом прохождения тока через катушку является появление магнитного потока в замкнутом магнитопроводе, который, пересекая витки вторичной катушки, наводит в них электродвижущую силу. Эта сила создает напряжение на выходных клеммах трансформатора.

Особенностью трансформатора является то, что снижение напряжения на вторичной обмотке позволяет брать с неё больший ток. Во сколько раз снизили напряжение, во столько раз можно взять больший ток. Если сеть в 220 вольт позволяет взять только 20 ампер, то после снижения напряжения в 4 раза до 55 вольт, можно варить током до 80 ампер.

Трехфазный трансформатор нетрудно представить себе как три однофазных трансформатора, объединенных в одну сеть.

Регулирование сварочного тока производится механическим путем: посредством поворота ручки-регулятора. Ручка связана с дросселем насыщения, который и является регулирующим элементом. При повороте ручки увеличивается или уменьшается магнитный зазор в дросселе насыщения, что, в конечном результате, изменяет величину сварочного тока.

Сварочный узел

В дополнение к трансформатору, для осуществления сварки, необходимо иметь сварочный кабель с держателем и кабель заземления с зажимом. На некоторых моделях устанавливают дополнительное оборудование в виде приборов контроля и сигнализации. В жарком климате и горячих цехах сварочные трансформаторы оборудуют системой охлаждения. Но, это, как правило, устройства не слишком замысловатые и не снижают общий уровень надежности сварочного трансформатора.

Сварочный трансформатор переменного тока ТДМ-303 AL У2 220 В

Сварочный трансформатор переменного тока ТДМ-303 AL У2 220 В – купить в интернет-магазине snservis. ru

• Главная
• Каталог товаров
• Сварочное оборудование
• Сварочные аппараты переменного тока
• Сварочный трансформатор переменного тока ТДМ-303 AL У2 220 В

Товар доступен: В наличии

Краткая информация

Сварочный ток max:	315 А
Сварочный ток min:	50 А
Диаметр электрода:	2…5 мм
Мощность потребления:	19,2 кВт
Напряжение питания сети:	220 В
Габаритные размеры:	310х570х520 мм
Масса:	63 кг

• Описание
• Сервис Гарантия
• Отзывы

Сварочный трансформатор переменного тока ТДМ-303 AL У2 220 В – однофазный сварочный трансформатор типа ТДМ предназначен для питания одного сварочного поста переменным током, частотой 50 Гц, при ручной дуговой сварке (резке или наплавке) покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей.

Предусмотрено использование штучных сварочных электродов диаметром 2…5 мм всех марок.

Трансформатор работает в следующих климатических условиях:

1. интервал температур от – 45С⁰ до +45С⁰,
2. относительная влажность воздуха не более 80% при + 20С⁰,
3. высота над уровнем моря не более 1000 м.

Климатическое исполнение «У», категория «2» по ГОСТ 15150-69.

В комплект входит:

• Сварочный трансформатор переменного тока ТДМ-303 У2 220 В,
• Паспорт.

Сварочный ток max:

315 А

Сварочный ток min:

50 А

Мощность потребления:

19,2 кВт

Напряжение питания сети:

220 В

Диаметр электрода:

2. ..5 мм

Масса:

63 кг

Габаритные размеры:

310х570х420 мм

Наша компания осуществляет гарантийный ремонт и сервисное обслуживание на протяжении всего срока эксплуатации строительного оборудования, приобретенного в ООО СтройНасосСервис.

По вопросам ремонта и обслуживания оборудования обращайтесь по телефону 8 (495) 784-65-64.

Рецензии

Еще нет отзывов об этом товаре.

Наверх

Transformers – Spot Weld, Inc.

Общая информация

Spot Weld, Inc. имеет доступ к широкому спектру трансформаторов для сварки. Здесь мы перечисляем некоторые распространенные разновидности, которые стараемся иметь под рукой.

Однофазный переменный ток

• 35 кВА при рабочем цикле 50 %, тип крепления, 480 В/60 Гц/1 фаза, 4,6–6,0 В вторичной обмотки, 4 ступени, корпус «ES», одинарные клеммы вторичной обмотки, полностью герметизированы, 1879 долл.
  США (*цена может быть изменена, стоимость доставки не включена, пожалуйста, уточняйте текущие цены) F48635ES1SDLX
• 60 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, 3,6–5,0 В вторичной обмотки, 4 ступени, корпус «А», смещенные наконечники, термостат, витой сердечник, полностью герметизированный, 1783 долл. США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F48660A1SELX
• 85 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, вторичное напряжение 5,3–7,1 В, 4 ступени, корпус «B», со смещенными наконечниками, термостат, сердечник, полностью герметизированный, 1 973 долл. США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F48685B1SELX
• 120 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, вторичное напряжение 7,0–9,0 В, 5 ступеней, корпус «C», клеммы со смещением, термостат, многоядерный сердечник, полностью герметизирован, 2463 долл. США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F486120C1SBLX
• 150 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, 9,2–11,7 В на вторичной обмотке, 4 ступени, корпус «D», со смещенными наконечниками, термостат, многоядерный сердечник, полностью герметизирован, 2427 долл. США (* цена возможны изменения, доставка не включена, пожалуйста, запрашивайте текущие цены) F486150D1SELX
• 200 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, вторичное напряжение 12,6–15,4 В, 4 ступени, корпус «DL», со смещенными наконечниками, термостат, многоядерный сердечник, полностью герметизирован, 2772 долл. США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F486200D1SELX
• 300 кВА при рабочем цикле 50 %, машинный тип, 480 В/60 Гц/1 фаза, 8,6–15,7 В вторичной обмотки, 8 ступеней, корпус «VA», торцевой переключатель ответвлений с непаянными наконечниками, размер № 3, машинные площадки, стопка ядро, полностью залитое, $7,999 (*цена может быть изменена, фрахт не включен, актуальные цены запрашивайте) M446300VA1BOLX

Инвертор (3-фазный MFDC)

• 100 кВА при рабочем цикле 50 %, 650 В/1000 Гц, 9,0 вольт вторичной обмотки, соотношение витков 72:1, витой сердечник, вторичная катушка датчика, термостат, полностью герметичный, дополнительные охлаждающие пластины , 2625 долларов США (*цена может быть изменена, фрахт не включен, пожалуйста, запрашивайте текущие цены), TDC-5583
• 100 кВА при рабочем цикле 50 %, 650 В/1000 Гц, 9. 6 вторичных вольт, соотношение оборотов 68:1, термостат, полностью герметизированный, дополнительные охлаждающие пластины, 4079 долларов США (*цена может быть изменена, стоимость доставки не включена, пожалуйста, запрашивайте текущие цены), TDC-5040
• 160 кВА при рабочем цикле 50 %, 650 В/1000 Гц, вторичное напряжение 9,0–13,0 В, соотношение оборотов 72:1 или 50:1, термостат на первичной и вторичной обмотках, полностью герметизирован, вторичная катушка датчика, 5 180 долл. США (*цена может быть изменена , фрахт не включен, актуальные цены запрашивайте), TDC-5998, Кривая рейтинга 5998
• 170 кВА при рабочем цикле 50 %, 650 В/1000 Гц, вторичное напряжение 9,5–13,0 В, соотношение витков 68:1 или 50:1, термостат на первичной и вторичной обмотках, полностью герметизирован, вторичная катушка датчика, 5 694 долл. США (*цена может быть изменена , фрахт не включен, актуальные цены запрашивайте), TDC-1070

Заземляющий реактор

• RGR 24/4-1099 Заземляющий реактор, $400

---

Галерея изображений

Трансформатор в виде приспособления, часто используемый в многоголовочных сварочных аппаратах и ​​небольших сварочных аппаратах с опорой

Трансформатор машинного типа, часто используемый в больших сварочных аппаратах (150 кВА+)

Трансформатор MFDC (среднечастотный постоянный ток) для инверторов

Trans-Gun, предназначенный для комбинированных сварочных пистолетов/трансформатора портативных сварочных пистолетов

Портативный трансформатор пистолетного типа (1-фазный переменный ток)

Запросить предложение

Roman Трансформаторы – Принадлежности для контактной сварки

Тип крепления

Тип крепления Трансформаторы с водяным охлаждением идеально подходят для многоточечной сварки. Спроектирован со смещенными вторичными наконечниками промышленного стандарта RWMA, шпильками 3/8–16 для подключения первичного напряжения, несколькими вариантами выбора частоты и вторичного напряжения, с первичным доступом с пяти сторон, термовыключателем защиты от перегрева и водяными соединениями 1/4–18 NPT. Размеры и возможности наших блоков Fixture Transformer могут быть разработаны в соответствии с требованиями вашего приложения. Характеристики наших стандартных трансформаторов типа Fixture:

• Диапазон кВА: 25–200 кВА (при рабочем цикле 50 %)
• Первичные напряжения:
  • 400 В, 50 Гц
  • 480 В, 60 Гц
  • 575 В, 60 Гц
• Полностью герметизирован для обеспечения длительного срока службы
• Дополнительные аксессуары:
  • Комплект вспомогательных параллельных стержней
  • Комплект стержней вторичной серии
  • Заземляющие реакторы
  • Доступно дистанционное распределительное устройство/переключатель ответвлений
  • Термовыключатели защиты от перегрева

Стандартные модели, обычно имеющиеся на складе, перечислены ниже. Свяжитесь с отделом производства для получения подробной информации о моделях/напряжениях, не указанных в списке.

Модель #	KVA	Вольт/ Герц	Вторичные вольта (MIN – MAX)	(LBS)
(LBS).	60	480 / 60	3,58 – 5	140
F48685B1SELX	85	480 / 60	5,39 – 7,06	185
F486120J1SELX	120	480 / 60	7,16 – 9,06	225
F486150D1SELX	150	480 / 60	9.41 – 11.43	270
F486200DL1SELX	200	480 / 60	12,63 – 15,5	385

Тип машины

Машинные трансформаторы с водяным охлаждением идеально подходят для прессовой, шовной, коромысловой, поперечной сварки и других видов сварки. Доступны с различными частотами и вторичными напряжениями. Размер и мощность наших машинных трансформаторов могут быть разработаны в соответствии с требованиями вашего приложения. Наши стандартные трансформаторы Machine Type имеют:

• кВА Диапазон: 20 кВА – 500 кВА (при рабочем цикле 50 %)
• Стандартные размеры подошв машин RWMA и расстояние между отверстиями
• Первичные напряжения:
  • 480 В, 60 Гц (только 7 – 1/4″ x 9 – 1/4″ и 7 – 3/4″ x 10 – 1/4″)
  • 575 В, 60 Гц
• Полностью герметизирован для обеспечения длительного срока службы
• Дополнительные аксессуары:
  • Доступно дистанционное распределительное устройство/переключатель ответвлений
  • Термовыключатели перегрева

Стандартные модели, обычно имеющиеся на складе, перечислены ниже. Свяжитесь с отделом производства для получения подробной информации о моделях/напряжениях, не указанных в списке.

Модель #	KVA	Вольт/ Герц	Вторичные вольты (Мин – максимум)	(LBS)
(LBS)
				6		6		.	50	440 / 60	4 – 7,9	339
М44675НЛ1БНЛС	75	440 / 60	5,7 – 10	372
М446100НЛ1БНЛ	100	440 / 60	6,8 – 10	389
М446150ПЛ1БНЛС	150	440 / 60	6,4 – 11	546
M446200PL1BNLX	200	440 / 60	7,45 – 11,28	567
М446200ПА1БНЛ	200	440 / 60	7,8 – 12,9	650
М446300ВА1БОЛ	300	440 / 60	8,6 – 15,7	1085
М446400У1БПЛ	400	440 / 60	8,8 – 16,9	1465

MFDC / инверторные блоки питания

Легкие инверторные блоки питания с водяным охлаждением идеально подходят для роботизированной сварки.

Сварочный трансформатор – 105 фото разновидностей трансформаторных аппаратов

В наше время сварочное дело перестало быть уделом избранных. Сейчас сварочное оборудование можно встретить не только на производстве, но и в дачных домовладениях. Самыми популярными считаются трансформаторные аппараты переменного тока.

Краткое содержимое статьи:

Конструкционное решение трансформаторного оборудования

Устройство сварочного трансформатора достаточно простое – это пара обмоток, намотанных на сердечник. Одна из них первичная, а вторая – вторичная.

Принцип работы аппарата трансформаторного типа состоит в понижении входящего напряжения. Сила тока при этом может составлять порядка 700А, что позволяет осуществлять сварку металлических конструкций. Такой принцип действия характерен для всех разновидностей трансформаторного оборудования.

Хотя сегодня, при использовании современных разработок и технологий удалось добиться создания более идеальных и эргономичных вариаций трансформаторов.

Разновидности трансформаторных аппаратов

Все сварочные трансформаторы принято делить на три вида, у каждого из которых свои сильные и слабые стороны. Выбирая аппарат для сварки трансформаторного типа, нужно знать, чем одна разновидность отличается от другой.

Как показывают фото сварочных трансформаторов, они могут быть:

• С минимальным и нормальным магнитным рассеиванием.
• С повышенным магнитным рассеиванием.
• Тиристорными.

Технические характеристики

Независимо от типа для каждого трансформатора характерен набор конкретных характеристик, определяющих эффективность и качество его работы, а также удобство эксплуатации. Выбирая агрегат, нужно знать, что означает каждая характеристика сварочного трансформатора.

Маркировка. Это первое, на что надо обратить внимание. Маркировка – это зашифрованная запись базовых параметров. Первая буква обозначает источник питания, вторая указывает на тип сварочных работ, а третья – на метод.

Четвёртая и пятая – это тип внешней характеристики и число постов.

Значение номинальной силы электрического тока – это 1 или 2 цифры, округлённые до десятых или сотых. Два или одно последних цифровых обозначения – это регистрационный номер.

Далее буквами обозначается допустимые температурные условия. Цифра в конце указывает на уместное расположение. I- значит допустима работа устройства на улице, II – под навесом, III – в неотапливаемой комнате, IV – в помещении с отоплением.

Диапазон регулировки тока. Это одна из главных характеристик любого трансформаторного устройства. Первое, что она обозначает — это то, что регулирование тока возможно, а второе – это наибольшую возможную величину силы тока. Все вместе указывает на возможность применять электроды разных размеров.

Диаметр электрода. Зависит от силы тока оборудования.

Напряжение в электросети. Данная характеристика показывает, какое напряжение обязано быть в сети, чтобы трансформатор нормально работал.

Номинальный ток сварки и рабочее напряжение. Эти параметры очень важны. Номинальный ток – это наибольший показатель тока, который может выдать агрегат. А номинальное напряжение — напряжение, требуемое для того, чтобы сварочная дуга была в устойчивом состоянии.

Продолжительность включения. Это время, которое аппарат трансформаторного типа может находиться в режиме сварки. Данный показатель не оказывает особого влияния на выбор сварочного оборудования.

Потребляемая мощность. Обозначает количество энергии, требуемой для 1 часа работы агрегата. Предпочтительнее остановить выбор на устройстве с минимальным параметром мощности потребления.

КПД. Чем больше данное значение, тем лучше.

Напряжение холостого хода. Оно отвечает за сварочную дугу. Чем оно выше, тем проще создаётся дуга.

Число рабочих мест. Это число человек, которые могут одновременно заниматься сваркой от данного устройства.

Система охлаждения.

Вес и габариты сварочного аппарата.

Начинающему малоопытному сварщику достаточно непросто выбрать подходящую модель сварочного трансформатора, ведь типов аппаратов для сварки довольно много. Поэтому, чтобы сделать правильный выбор, важно знать значение каждой технической характеристики. Если у вас возникли трудности, то лучше обратиться за советом к профессионалу.

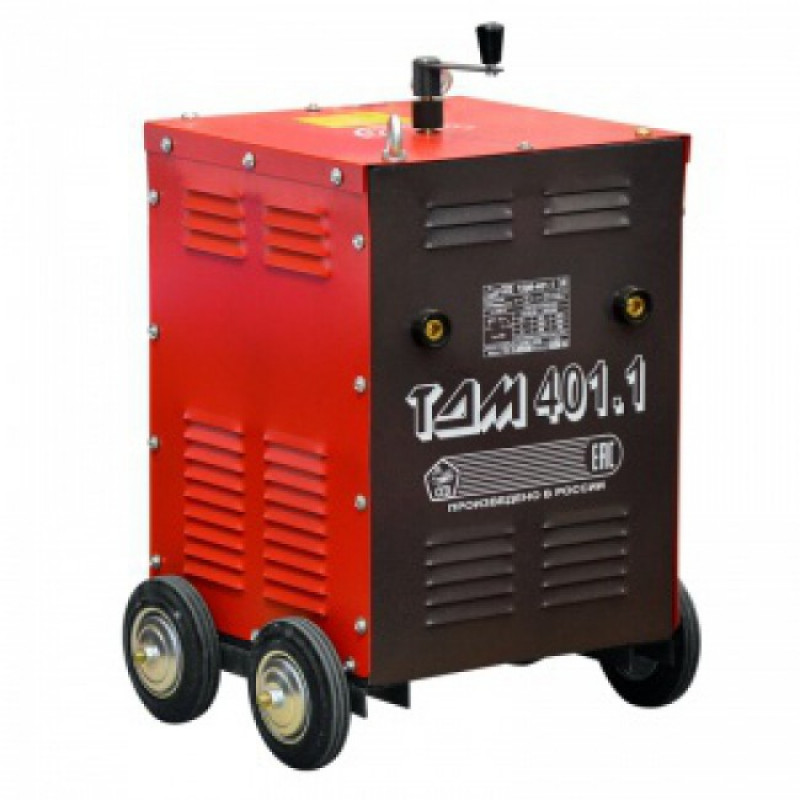

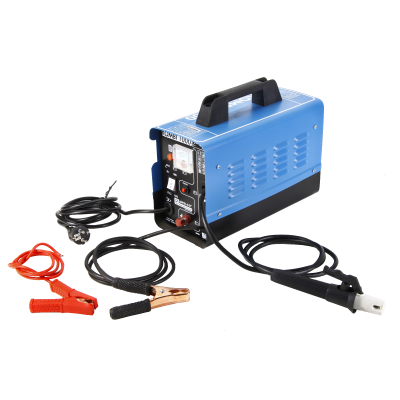

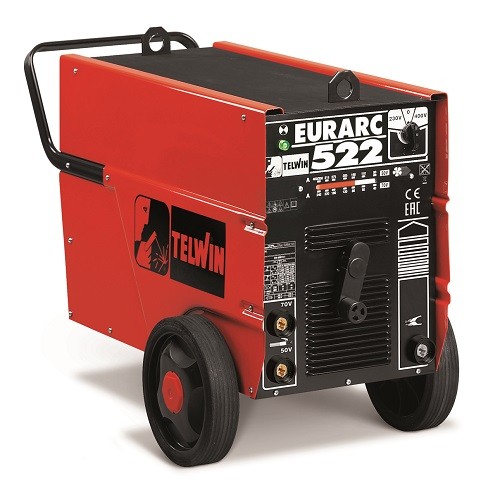

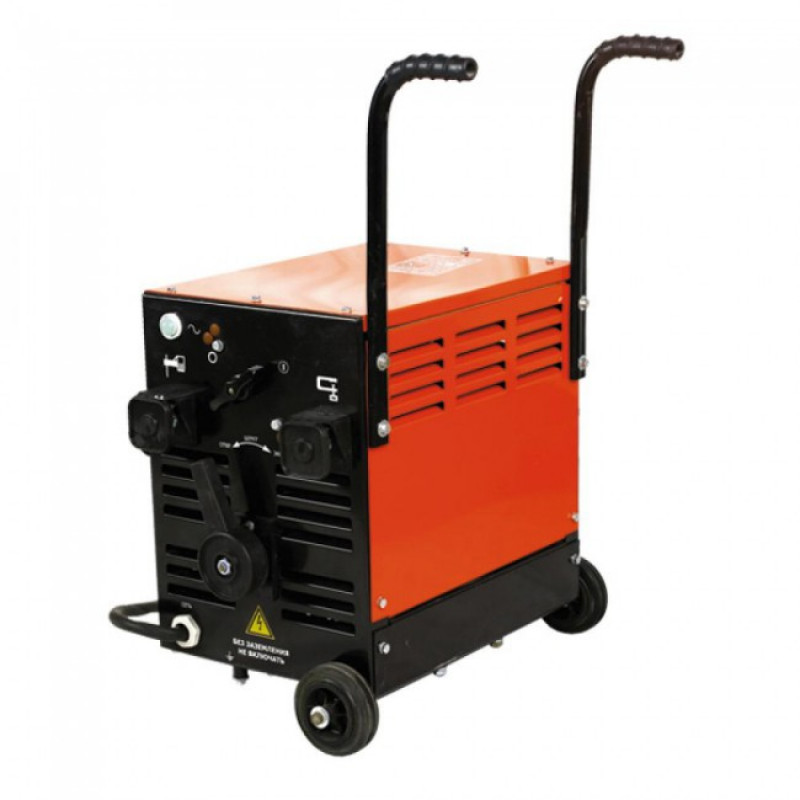

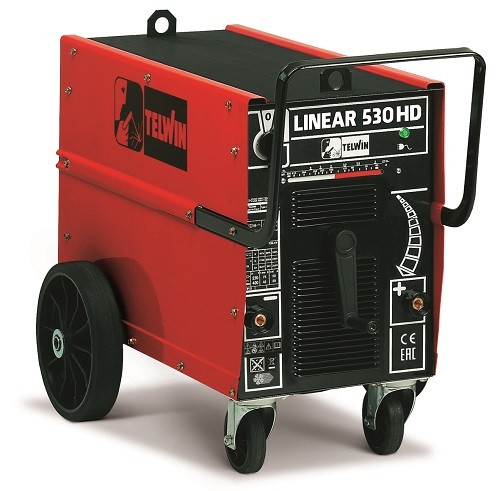

Фото сварочного трансформатора

Также рекомендуем посетить:

• Костюм сварщика
• Типы сварочных аппаратов
• Как залудить паяльник
• Сварочный стол
• Сварочный аппарат своими руками
• Сварочный полуавтомат
• Сварочные провода
• Сварочные электроды
• Плазмотрон
• Как паять
• Сварочный аппарат для дома
• Споттер
• Как запаять радиатор
• Сварочная проволока
• Сварочная горелка
• Сварка полипропиленовых труб
• Газовая сварка
• Сварочный аппарат
• Плазменный сварочный аппарат
• Сварочные работы
• Точечная сварка
• Дуговая сварка
• Как варить алюминий
• Сварочная маска
• Электрододержатель
• Какой сварочный аппарат выбрать
• Холодная сварка
• Сварочный инвертор
• Как сварить металл
• Сварочное оборудование

Экономичный сварочный трансформатор

Экономичный сварочный трансформатор



Электрическая дуга была впервые получена в 1802 г. русским академиком В.В. Петровым. За свою более чем 200-летнюю историю она из обычного электрического явления превратилась в мощную технологическую составляющую современного производства. Технический прогресс в промышленности неразрывно связан с постоянным совершенствованием сварочного производства. Сварка как высокопроизводительный процесс изготовления неразъёмных соединений находит широкое применение при изготовлении металлургического, кузнечно-прессового, химического и энергетического оборудования, в сельскохозяйственном и тракторном машиностроении, в производстве строительных и других конструкций.

Начиная с середины 80-х годов прошлого столетия, стало увеличиваться количество сварочных аппаратов, предназначенных для домашнего применения. Сегодня их изготавливают не только любители-одиночки, но и всевозможные акционерные общества, появившиеся при крупных промышленных предприятиях.



Однако приобрести надежный и удобный сварочный аппарат для личных нужд не так то просто. Дело в том, что при изготовлении подобных устройств очень часто копируются их “старшие братья” (сварочные аппараты для промышленного применения) как бы в уменьшенном виде. Такой подход нельзя считать правильным. Как известно, сварочные аппараты являются энергоёмкими устройствами. Эта особенность, с которой мирятся на производстве, может стать существенным препятствием для применения их в домашних условиях. Попробуем разобраться в причинах этого явления. Почему бытовые сварочные аппараты так же “прожорливы” как и их “старшие братья”? На первый взгляд кажется, что причина кроется в неверных электротехнических расчётах сварочного трансформатора или ошибках, допущенных при его намотке. Такое часто случается, когда трансформатор изготавливают в любительских условиях. Но дело не только в этом. Даже безупречно грамотно рассчитанный сварочный трансформатор потребляет в рабочем режиме значительное количество энергии. Здесь требуется дать некоторые пояснения. В теоретической электротехнике при расчётах используются понятия “идеального источника тока” и “идеального источника напряжения”. Первый на любой нагрузке обеспечивает неизменный ток, а второй- неизменное напряжение. Чтобы выйти на такие режимы “идеальный источник тока” должен иметь бесконечно большое внутреннее сопротивление (r=∞), а “идеальный источник напряжения” – бесконечно маленькое внутреннее сопротивление (r=0). Реальные источники электрической энергии имеют внутреннее сопротивление:

0< r <∞

и их режим определяется внешней нагрузкой R:

при r > R- мы имеем дело с источником тока,

при r < R – мы имеем дело с источником напряжения.

Так как на внутреннем сопротивлении бесполезно расходуется часть энергии источника, то разным оказывается и КПД данных источников: источник тока имеет коэффициент полезного действия : 0 <КПД < 50 %, источник напряжения имеет коэффициент полезн. действия: 50 % < КПД < 100 %.



Все сварочные трансформаторы для ручной дуговой сварки должны работать в режиме источника тока, т.к. постоянство тока электрической дуги обеспечивает высокое качество сварного шва. С этой целью в сварочных трансформаторах принимают меры для увеличения их внутреннего сопротивления ( увеличивают магнитное рассеяние, включают дроссели и т.д.). Платой за качество является сравнительно низкий КПД (близкий к 50%), и, как следствие, значительное потребление энергии.



Чтобы не быть голословным, покажем это на примере бытового сварочного аппарата, рекомендации по изготовлению которого были опубликованы в популярном научно-техническом журнале “Радио” (В. Володин. Сварочный трансформатор: расчёт и изготовление. Радио, 2002 г, №11, №12). По расчётам самого автора его сварочный трансформатор в рабочем режиме будет потреблять мощность около 10 кВт. Можно ли его безопасно эксплуатировать в домашних условиях? Скорее всего нет. Дело в том, что на такую мощность не рассчитана домашняя электропроводка. Сечение её проводов имеет стандартнее значения (S=2,5–4мм2) и, в лучшем случае, позволяют к ней подключать устройства мощностью 3–4 кВт (да и то с соблюдением мер предосторожности). Устройства мощностью в 10 кВт будут вызывать столь значительный разогрев подводящих проводов, что может привести к расплавлению изоляции, образованию коротких замыканий и даже пожару. Кроме того, мощные броски тока, достигающие в сети при работе трансформатора 45 А (а в режиме зажигания дуги до 90 А!), вызовут значительное падение напряжения на проводах электропроводки. Напряжение в осветительной сети станет меняться в диапазоне от 170 до 220 В. Это вызовет неустойчивую работу холодильников, электронасосов, стиральных машин и т.д. и может стать причиной их преждевременного выхода из строя не только у хозяина сварочного аппарата, но и у его ближайших соседей. В дальнейшем состоится неприятный контакт с инспектором Энергонадзора со всеми вытекающими отсюда последствиями.



Попытаемся показать, как, не ухудшая качества, можно снизить энергопотребление сварочного трансформатора до 3,5–4 кВт, сделав его работу безопасной не только для себя, но и окружающих.



Известно, что мощность, потребляемая сварочным трансформатором из сети, в основном определяется мощностью, передаваемой им во вторичную обмотку:

Р2=U2хх·I2p ,

где Р2–полная мощность вторичной обмотки, В·А;
U2хх–напряжение холостого хода вторичной обмотки, В;
I2р–рабочий ток вторичной обмотки, А.



Величина I2р нормирована для каждого диаметра электрода и уменьшать её не рекомендуется, т.к. это ухудшает качество сварного шва. Например, для электродов Ø3 I2р=100-120 А, для электродов Ø4 I2р=180–200 А и т.д. Остаётся напряжение холостого хода U2хх. Для сварочных трансформаторов промышленного назначения его величина выбирается равной 65–70 В. И это вполне оправдано, если не обращать внимание на энергопотребление сварочного аппарата.



Около 14 лет назад автор данной статьи также столкнулся с проблемой снижения энергопотребления при постройке собственного сварочного аппарата. Эксперименты показали, что современная обмазка электродов позволяет зажигать дугу и поддерживать устойчивым её горение даже при напряжении холостого хода U2хх=28 В! Конечно, дуговой промежуток был очень маленьким, и любое небрежное движение сварщика приводило к гашению дуги. Кроме этого, дуга становилась “капризной” на зажигание, если поверхность свариваемых изделий содержала ржавчину или была покрыта оксидной плёнкой. Да и не все типы электродов допускали такой режим. Лучшие результаты сварки под низким напряжением показали электроды Ø3 АНО-21(торговая марка “Тигарбо”) Каменского опытного механического завода. (Эти электроды очень популярны на Юге России!).



Уйдём от этой нижней границы. Оказалось, что напряжение U2хх=36–40 В позволяет успешно варить даже начинающему сварщику. При таком напряжении валик сварочного шва получался ровным, т.к. отсутствовало разбрызгивание капель жидкого металла, а шлаковая плёнка была тонкой и легко отслаивалась от изделия. Но самое главное – резко снизилось энергопотребление сварочного трансформатора до 3,5–4 кВт, что сделало его абсолютно пригодным для домашнего применения. Семейный бюджет получил при этом существенный выигрыш.



С учётом изложенного выше, можно сделать вывод: в любом сварочном трансформаторе, после несложной доработки, можно ввести экономичный режим. Для этого во вторичной обмотке необходимо сделать отвод на напряжение 36–40 В. Желательно в трансформаторе также иметь возможность плавного регулирования сварочного тока. Предлагаю один из вариантов экономичного сварочного трансформатора для домашнего применения. В качестве объекта для модернизации был выбран сварочный аппарат, сконструированный В. Мотузасом (В. Мотузас. Компактный, безопасный, бесшумный – журнал “Сельский механизатор”, 1987 г., № 2, с. 26). Т.к. большинство читателей журнала не знакомо с этим узкоспециализированным изданием, я, там, где это необходимо, повторю некоторые технологические приёмы его изготовления.



После модернизации сварочный аппарат имел следующие технические характеристики:
экономичный режим
форсированный режим

– напряжение холостого хода 36 В,
 – рабочий ток 20-100 А,
 – диаметр электрода Ø 1,5; 2; 3,
 – мощность, потребляемая из сети

минимальная 750 Вт
максимальная 3800 Вт

– регулирование раб. тока: плавное,
 – род тока: переменный
– напряжение холостого хода 50 В,
 – рабочий ток 80-140 А,
 – диаметр электрода Ø 3,
 – мощность, потребляемая из сети

минимальная 4500 Вт
максимальная 7500 Вт

– регулирование раб. тока: плавное,
 – род тока: переменный.

В качестве магнитопровода используется статор от списанного электродвигателя, мощностью 12-15 кВт. Чтобы извлечь магнитопровод из корпуса статора, его надо разбить и удалить обмотку электродвигателя. Получится чистый магнитопровод (рис.1).

Рис.1 Магнитопровод.

Зубилом вырубываем на магнитопроводе 12 пазов для намотки первичной обмотки. Вырубывать пазы зубилом нетрудно, металл магнитопровода мягкий. При этом обязательно используются защитные очки: срубленные пластинки могут попасть в глаза. Вырубленный участок обмотаем куском ткани и пропитаем его эпоксидным клеем или лаком. Когда клей высохнет, на этот участок намотаем первичную обмотку W1 (рис.2).

Рис.2 Расположение обмоток.

Наматываем её в несколько слоёв так, чтобы начало и конец обмотки были внизу катушки. Каждый слой друг от друга изолируем тканью, пропитанной эпоксидной смолой или лаком. Верхний слой покрывается двумя слоями ткани, пропитанной эпоксидной смолой.



Затем приступаем к изготовлению каркаса для вторичной обмотки. Он должен свободно перемещаться по всей поверхности магнитопровода (в т.ч. и по поверхности первичной обмотки). С этой целью на поверхности первичной катушки намотаем виток к витку кабель диаметром 8-10 мм (с изоляцией). Он будет служить вспомогательной обмоткой. Поверх кабеля накладываем целлофановую плёнку. Всё это обматывается тканью (мешковиной), пропитанной эпоксидной смолой. Сюда же необходимо приклеить две удерживающие пластины и две клеммы (алюминиевые полоски) для вторичной обмотки (рис.3).

Рис.3 Каркас вторичной обмотки.

После высыхания клея, целлофан и вспомогательная обмотка удаляются.



Для придания жесткости, каркас вторичной обмотки покрывается ещё одним слоем ткани, пропитанной эпоксидной смолой. После высыхания смолы можно приступать к намотке вторичной обмотки. В качестве материала используется медная (алюминиевая) шина или провод круглого сечения в изоляции. Для расчёта числа витков первичной и вторичной обмоток вначале определяется сечение магнитопровода (S, см2): S=а×в (см. рис.1) Затем определяем число витков на один вольт:

Т= 40/S

Рассчитываем число витков в первичной W1 и вторичной W2 обмотках:

W1=220 · Т,

W2=36 · Т – экономичный режим,
W2=50 · Т – форсированный режим.



ПРИМЕЧАНИЕ. Вторичную обмотку наматывают в такой последовательности:
наматывают витки экономичного режима,
рассчитывают число витков форсированного режима,
доматывают ” разницу” между числом витков форсированного и экономичного режимов.

Схема модернизированного трансформатора показана на рис. 4а.

Рис.4а Схема трансфоматора после модернизации.

В качестве примера приведу данные своего сварочного трансформатора. У него форсированный режим введен по-другому: в первичной обмотке делается отвод W1ф, положение которого рассчитывается по формуле:

W1ф = 222 · 30/S

S=46 см2, Т = 40/46 = 0,87; W1 = 191, W1ф = 143, W2 = 32.

Первичная обмотка содержит 191 виток с отводом от 143 витка, провод ПЭТВ Ø 2,12мм, вторичная обмотка намотана алюминиевым проводом круглого сечения в изоляции, Ø 8 мм.



Чтобы быстро переходить от экономичного режима к форсированному поступают следующим образом. Из изоляционного материала (текстолит, гетинакс) толщиной 5–6 мм вырезают пластину для выводов первичной обмотки. В ней сверлят 3 отверстия Ø 5 мм на расстоянии 20 мм друг от друга по одной прямой. Из медной проволоки Ø 5 мм отрезают 3 куска длинной 45 мм. На них с одного края нарезают резьбу М5. С помощью гаек эти стержни укрепляют на пластине, и, сюда же, присоединяют выводы от первичной обмотки в определённой последовательности (рис.4 б,с).

Рис.4б Экономичный режим трансформатора.

Рис.4с Форсированный режим трансформатора.

Сама пластина крепится к основанию трансформатора с помощью двух уголков. Сетевой шнур с одной стороны имеет штекерный разъём, который позволяет легко переходить от экономичного режима к форсированному.



Последним готовится основание трансформатора. Здесь подойдёт любой изоляционный материал достаточной прочности, например, многослойная фанера, древесина и т.п. Для мобильности к основанию можно приспособить небольшие колёсики от стиральных машин старых выпусков типа “Волга”, “Ока”. Общий вид сварочного трансформатора показан на рис.5.

Рис.5 Общий вид сварочного аппарата.

При работе в домашних условиях используют, в основном, экономичный режим. Переход в форсированный режим осуществляется перестановкой сетевого разъёма на щитке выводов первичной обмотки. Однако работать в этом режиме длительное время не рекомендуется по причине, указанной в начале статьи. Плавная регулировка тока в обоих режимах осуществляется простым перемещением вторичной обмотки по магнитопроводу Наибольшего значения сварочный ток достигает в положении, когда вторичная обмотка находится поверх первичной. Чтобы зафиксировать вторичную обмотку в определённом положении, используют деревянные брусочки, вставляя их в пазы статора. Если есть возможность подключения сварочного трансформатора к автономному источнику питания (домашней электростанции), то работа в форсированном режиме осуществляется без ограничений.



Конечно, изготовление такого трансформатора – достаточно трудоёмкий процесс. Но, построив его, вы, действительно, забудете все проблемы.



Литература.
Ю.А. Денисов , Г.Н. Кочева, Ю.А. Маслов и др. Справочник сварщика. М.: Машиностроение, 1982.
В. Володин. Сварочный трансформатор: расчёт и изготовление. Радио, 2002 г, № 11, № 12.
В. Мотузас. Компактный, безопасный, бесшумный.- журнал “Сельский механизатор”, 1987 г. № 2, с 26





Статья опубликована в журнале “Сделай сам” 2004, №3 с.35–39

http://cm001.narod.ru/index/publik/svarka.html

Roman Трансформаторы – Принадлежности для контактной сварки

Тип крепления

Трансформаторы с водяным охлаждением типа крепления идеально подходят для многоточечной сварки. Спроектирован со смещенными вторичными наконечниками промышленного стандарта RWMA, шпильками 3/8–16 для подключения первичного напряжения, несколькими вариантами выбора частоты и вторичного напряжения, с первичным доступом с пяти сторон, термовыключателем защиты от перегрева и водяными соединениями 1/4–18 NPT. Размеры и возможности наших блоков Fixture Transformer могут быть разработаны в соответствии с требованиями вашего приложения. Характеристики наших стандартных трансформаторов типа Fixture:

• Диапазон кВА: 25–200 кВА (при рабочем цикле 50 %)
• Первичные напряжения:
  • 400 В, 50 Гц
  • 480 В, 60 Гц
  • 575 В, 60 Гц
• Полностью герметизирован для обеспечения длительного срока службы
• Дополнительные аксессуары:
  • Комплект вспомогательных параллельных стержней
  • Комплект стержней вторичной серии
  • Заземляющие реакторы
  • Доступно дистанционное распределительное устройство/переключатель ответвлений
  • Термовыключатели защиты от перегрева

Стандартные модели, обычно имеющиеся на складе, перечислены ниже. Свяжитесь с отделом производства для получения подробной информации о моделях/напряжениях, не указанных в списке.

Модель #	KVA	Вольт/ Герц	Вторичные воля	60	480/60	3,58 – 5	140
F48685B1SELX	85	480/60	5,39 – 7,06	185
F486120J1SELX	120	480/60	7,16 – 9,06	225
F486150D1SELX	150	480/60	9,41 – 11,43	270
F486200DL1SELX	200	480/60	12,63 – 15,5	385

Тип машины

Машинные трансформаторы с водяным охлаждением идеально подходят для прессовой, шовной, коромысловой, поперечной сварки и других видов сварки. Доступны с различными частотами и вторичными напряжениями. Размер и мощность наших машинных трансформаторов могут быть разработаны в соответствии с требованиями вашего приложения. Наши стандартные трансформаторы Machine Type имеют:

• кВА Диапазон: 20 кВА – 500 кВА (при рабочем цикле 50 %)
• Стандартные размеры машинных площадок RWMA и расстояние между отверстиями
• Первичные напряжения:
  • 480 В, 60 Гц (только 7 – 1/4″ x 9 – 1/4″ и 7 – 3/4″ x 10 – 1/4″)
  • 575 В, 60 Гц
• Полностью герметизирован для обеспечения длительного срока службы
• Дополнительные аксессуары:
  • Доступно дистанционное распределительное устройство/переключатель ответвлений
  • Термовыключатели перегрева

Стандартные модели, обычно имеющиеся на складе, перечислены ниже. Свяжитесь с отделом производства для получения подробной информации о моделях/напряжениях, не указанных в списке.

Model #	KVA	Volts/ Hertz	Secondary Volts (min – max)	Weight (lbs)
M44650NB1BNLX	50	440/60	4 – 7,9	339
М44675НЛ1БНЛС	75	440/60	5,7 – 10	372
М446100НЛ1БНЛ	100	440/60	6,8 – 10	389
М446150ПЛ1БНЛС	150	440/60	6,4 – 11	546
M446200PL1BNLX	200	440/60	7,45 – 11,28	567
М446200ПА1БНЛ	200	440/60	7,8 – 12,9	650
М446300ВА1БОЛ	300	440/60	8,6 – 15,7	1085
М446400У1БПЛ	400	440/60	8,8 – 16,9	1465

MFDC / инверторные блоки питания

Легкие инверторные блоки питания с водяным охлаждением идеально подходят для роботизированной сварки.

Вторичный ток превышает 500 К ампер, что может помочь в производстве сварных швов с большими выступами. Доступны с различными частотами и вторичными напряжениями. Размер и мощность наших блоков MFDC могут быть разработаны в соответствии с требованиями вашего приложения. Характеристики наших стандартных источников питания MFDC/Inverter:

• кВА Диапазон: 7 – 1500 кВА
• Первичное напряжение: 325–800 В
• Диапазон частот: 400–2000 Гц
• Типоразмер: мощность выпрямителя от типоразмера 1-48
• Защита термовыключателя
• Полностью герметизирован для обеспечения длительного срока службы
• Дополнительные аксессуары: Вторичная приемная катушка

Стандартные модели, обычно имеющиеся на складе, перечислены ниже. Свяжитесь с отделом производства для получения подробной информации о моделях/напряжениях, не указанных в списке.

Модель номер	Метрический эквивалент	KVA	Вольт/ Герц	Вторичные вольта (MIN-MAX)	(LBS).		40	340/1200	2,23 – 4,47	50
ТДЦ-1042	ТДЦ-1064	100	650/1000	9	70
ТДЦ-5610		130	650/1000	9	70
ТДЦ-1070	ТДЦ-1078	170	650/1000	13	100
ТДЦ-5876		320	650 / 1000	9 – 13	190
ТДЦ-1066		340	650/1200	10,8	275

Документация

• Часто задаваемые вопросы — Трансформаторы
• Проверка трансформаторов
• Форма для определения размеров трансформатора

Запросить цену

Трансформаторы – Spot Weld, Inc.

Общая информация

Spot Weld, Inc. имеет доступ к большому количеству трансформаторов для сварки. Здесь мы перечисляем некоторые распространенные разновидности, которые стараемся иметь под рукой.

Однофазный переменный ток

• 35 кВА при рабочем цикле 50 %, тип крепления, 480 В/60 Гц/1 фаза, 4,6–6,0 В вторичной обмотки, 4 ступени, корпус «ES», одинарные клеммы вторичной обмотки, полностью герметизированы, 1879 долл. США (*цена может быть изменена, стоимость доставки не включена, пожалуйста, уточняйте текущие цены) F48635ES1SDLX
• 60 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, 3,6–5,0 В вторичной обмотки, 4 ступени, корпус «А», со смещенными наконечниками, термостат, намотанный сердечник, полностью герметичный, 1783 доллара США (*цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F48660A1SELX
• 85 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, вторичное напряжение 5,3–7,1 В, 4 ступени, корпус «B», со смещенными наконечниками, термостат, многоядерный сердечник, полностью герметизирован, 1973 долл. США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F48685B1SELX
• 120 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, вторичное напряжение 7,0–9,0 В, 5 ступеней, корпус «C», со смещенными наконечниками, термостат, многоядерный сердечник, полностью герметизирован, 2463 долл. США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F486120C1SBLX
• 150 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, 9,2–11,7 вторичных вольт, 4 ступени, D-образный корпус, смещенные наконечники, термостат, пакетный сердечник, полностью герметизированный, 2427 долл. США (* цена возможны изменения, доставка не включена, пожалуйста, запрашивайте текущие цены) F486150D1SELX
• 200 кВА при рабочем цикле 50%, Fixture Style, 480 В/60 Гц/1 фаза, вторичное напряжение 12,6–15,4 В, 4 ступени, корпус «DL», со смещенными наконечниками, термостат, сердечник, полностью герметизированный, 2772 долл. США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F486200D1SELX
• 300 кВА при рабочем цикле 50 %, машинного типа, 480 В/60 Гц/1 фаза, 8,6–15,7 В вторичной обмотки, 8 ступеней, корпус «VA», торцевой переключатель ответвлений с непаянными наконечниками, размер № 3, машинные площадки, стопка ядро, полностью залитое, $7,999 (*цена может быть изменена, доставка не включена в стоимость, актуальную цену уточняйте) M446300VA1BOLX

Инвертор (3-фазный MFDC)

• 100 кВА при рабочем цикле 50 %, 650 В/1000 Гц, 9,0 вольт вторичной обмотки, соотношение витков 72:1, витой сердечник, вторичная катушка датчика, термостат, полностью герметичный, дополнительные охлаждающие пластины , 2625 долларов США (*цена может быть изменена, фрахт не включен, текущие цены запрашивайте), TDC-5583
• 100 кВА при рабочем цикле 50 %, 650 В/1000 Гц, 9.6 вторичных вольт, соотношение оборотов 68:1, термостат, полностью герметизированный, дополнительные охлаждающие пластины, 4079 долларов США (*цена может быть изменена, фрахт не включен, пожалуйста, запрашивайте текущие цены), TDC-5040
• 160 кВА при рабочем цикле 50 %, 650 В/1000 Гц, вторичное напряжение 9,0–13,0 В, соотношение витков 72:1 или 50:1, термостат на первичной и вторичной обмотках, полностью герметизирован, вторичная катушка датчика, 5 180 долл.
