какие размеры нужны для сверления печатных плат
Диаметры сверл для сверления монтажных отверстий в печатных платах, представляют одно из важный значений при сборке электронных конструкций. Каковы же стандартные диаметры сверл для печатных плат? Можно ли найти индивидуальное решение, основанное на уникальных требованиях? Да, сейчас доступны как стандартные размеры сверл для сверления печатных плат, так и индивидуальные режущие инструменты.
В настоящее время доступны печатные платы с 10 000 отверстиями или даже больше. Вы также можете приобрести для себя различные наборы сверл разных размеров. Современные автоматизированные устройства с ЧПУ используются для изготовления отверстий любого размера на печатных платах.
Однако если у вас нет особых требований, вы можете выбрать стандартный диаметр сверла для печатной платы. Но если вы хотите иметь универсальные комплекты такого режущего инструмента для использования в различных конструкциях, то тогда можете более подробно ознакомится с этим, в статье ниже:
Диаметры сверл при сверлении печатной платы
Существует множество компонентов, которые можно добавить в конструкцию печатной платы.
Электронные элементы играют определяющую роль для обеспечения желаемой функциональности. Однако они требуют определенного пространства для их компоновки на печатной плате. Поверхность платы должна быть подготовлена для установки на нее деталей, вот здесь как раз и потребуются сверла для печатных плат.
Отверстие в плате создают установочное место для любого компонента. Но в тоже время это уменьшит площадь поверхности конструкции. Короче говоря, вам нужны отверстия в печатной плате, чтобы сделать ее более функциональной за счет установки новых компонентов. Но вы должны быть уверены, что новая дополненная деталь не повлияет на работу других приборов.
В большинстве случаев вы можете приобрести различные комплекты со стандартными диаметрами сверл. И у вас также будет сохраняться возможность добавить компоненты, которые соответствуют текущим отверстиям вашей печатной платы. У обоих этих методов есть свои достоинства и недостатки. Поэтому вам придется взвесить плюсы и минусы, чтобы найти наиболее подходящий вариант.
Например, если вы используете компоненты подходящие под диаметры сверл, вы можете сэкономить на оборудовании с ЧПУ. Да, вам может понадобится это оборудование, чтобы изготавливать печатные платы без особых усилий. Тем не менее, вам следует подбирать компоненты, выводы которых соответствуют просверленным отверстиям.
Если диаметр выводов прибора не совпадает, у вас не останется другого выбора, кроме как подбирать диаметры сверл, которые подойдут для отверстий под компоненты. Вы можете выбрать любой способ по своему усмотрению.
Стандартные размеры сверл для печатных плат
Когда речь идет о стандартных диаметрах сверл для печатных плат, и какие их них предпочтительно применять, то вариантов на самом деле множество. Производители PCB предлагают большой выбор режущего инструмента для разных размеров отверстий. Поэтому, проведя небольшое исследование, вы сможете найти наиболее подходящий вариант.
Кроме того, плата должна соответствовать требованиям по размерам, указанным в чертеже, то есть, толщине, периметру, отверстиям, пазам и прорезям.
Погрешность ширины проводников должна отвечать точности ±5%, а соединение — с допуском ±0,01 мм. Вместе с тем, вырез не должен превышать 1/5 ширины дорожки. Допустимая погрешность зазора между дорожками находится в границах ±5%.
Помимо этого, ошибка между апертурой (отверстие в трафарете, идентичное контактной площадке элемента), детали и проектному значению должна быть 4102 в пределах ±0,05 мм, если aperture составляет ≤0,8 мм. Однако, когда апертура > 0,8 мм, погрешность требуется ±0,1 мм.
Учитывая выше сказанное, форма и размер обработки должны соответствовать требованиям чертежа. Расстояние между краями и отверстиями необходимо не менее 1,0 мм. Также, допуск размеров кромки и отверстия должен составлять ±0,1 мм. Допуск расположения отверстия необходимо в границах ±0,10 мм.
Во время процесса выполнения, обязательный стандарт отклонения отверстий, не менее ±0,05 мм, а допуск на сверление отверстий с отклонением -≤0,076 мм. Помимо всего прочего, открытые медные площадки и дорожки фольги должны находиться на расстоянии 1,0 мм от правой и левой сторон платы.
Также дорожки медной фольги должны находиться на расстоянии минимум 1,0 мм от соединительного отверстия печатной платы или V-образного паза разделительной платы.
Помимо всего перечисленного, производители придерживаются еще некоторых принципов. Внутренний диаметр отверстия (полный сквозной) должен составлять 0,2 мм или более. Что касается внешнего диаметра, то он должен иметь значение 0,4 мм или больше.
Как упоминалось ранее, при желании можно найти множество различного инструмента сверления, в частности стандартные диаметры сверл для печатных плат. Однако, чтобы подобрать оптимальный диаметр сверла для вашего проекта, необходимо следовать простому правилу.
Чтобы обеспечить наилучшую посадку, вам понадобятся отверстия на 0,3 мм больше, чем выводы компонента. Например, если деталь имеет Ø 0,5 мм, вам понадобятся отверстия 0,8 мм. Поэтому, если говорить о спецификации SSS, плата должна иметь не более 500 отверстий. Для спецификации DSS максимальное количество отверстий — 2000.
Рекомендуемые диаметры сверл для печатных плат
Прежде чем выбрать Ø сверла, необходимо учесть соотношение печатных плат. Да, соотношение между толщиной платы и рекомендуемым диаметром сверла поможет вам выбрать правильный размер. Кроме этого соотношения, вам придется учитывать конструкцию платы. Стоит отметить, что некоторые материалы могут подвергаться растрескиванию.
Платы из стекловолокна — лучший тому пример. Да, для этого материала понадобятся сверла из карбида вольфрама. К тому же, платы их стекловолокна быстро ломают стандартные сверла из быстрорежущей стали.
Поэтому, вы можете для этого материала использовать такие сверла, как например, HSS-биты (быстрорежущая сталь), если вы не можете позволить себе твердосплавные. Вдобавок к этому, вам может понадобиться качественная вертикальная стойка для сверл диаметром менее 1 мм.
В дополнение к типу сверл необходимо учитывать форму биты. Твердосплавные сверла выпускаются с обжатым или прямым хвостовиком.
Для небольших отверстий диаметром менее 1 мм можно использовать биты с прямым хвостовиком. Эти биты не будут ломаться и уменьшаться в размерах. Кроме того, они не очень дорогие.
Стоит отметить, что размер отверстий для сверления будет зависеть от выводов электрических компонентов. Хотя большинство компонентов поставляются со стандартными диаметрами. Вот примеры некоторых из них.
- Клеммные колодки и подстроечные резисторы: 1,2-1,5 мм
- Микросхемы и резисторы: 0.8 мм
- Разъем D-sub, большие диоды и разъемы IDC: 1,2-1,5 мм.
Для некоторых проектов могут потребоваться меньшие диаметры сверл, менее 0,8 мм. Однако это редкость, и для вашей конструкции он может не понадобиться. Но если в вашей схеме необходим диаметр 0,8 мм, убедитесь, что у вас есть два. Дело в том, что маленькие сверла могут легко сломаться.
Также необходимо убедиться, что отверстия примерно на 0,007 мм больше, чем выводы электронных элементов. Для резисторов с выводами 0,53 мм потребуются отверстия 0,73 мм.
Теперь вы знаете стандартные и рекомендуемые диаметры сверл для печатных плат. Чтобы найти наиболее подходящий диаметр сверла для проекта печатной платы, можно выполнить следующие действия.
Определите диаметр выводов больших компонентов
Если у вас уже есть электронные компоненты подготовленные для вашего проекта, то вы можете проверить диаметр выводов. Начните с элементов, которые имеют самые толстые выводы. Вы можете посмотреть данные на упаковке или в технической характеристике, чтобы узнать максимальный диаметр выводов приборов.
Узнайте минимальный диаметр отверстия
Узнав максимальный диаметр выводов, можно приступить к расчету минимального размера отверстия. Для его расчета необходимо следовать показанному ниже уравнению.
Уравнение: Минимальный размер отверстия = 0,25 мм + максимальный диаметр вывода
Заключение
Да, диаметры сверл играют важную роль в компоновке печатных плат.
Он позволяет надежно прикрепить компонент к плате, не расходуя понапрасну пространство на поверхности. При правильных расчетах вы сможете подобрать оптимальные диаметры сверл для вашего проекта.

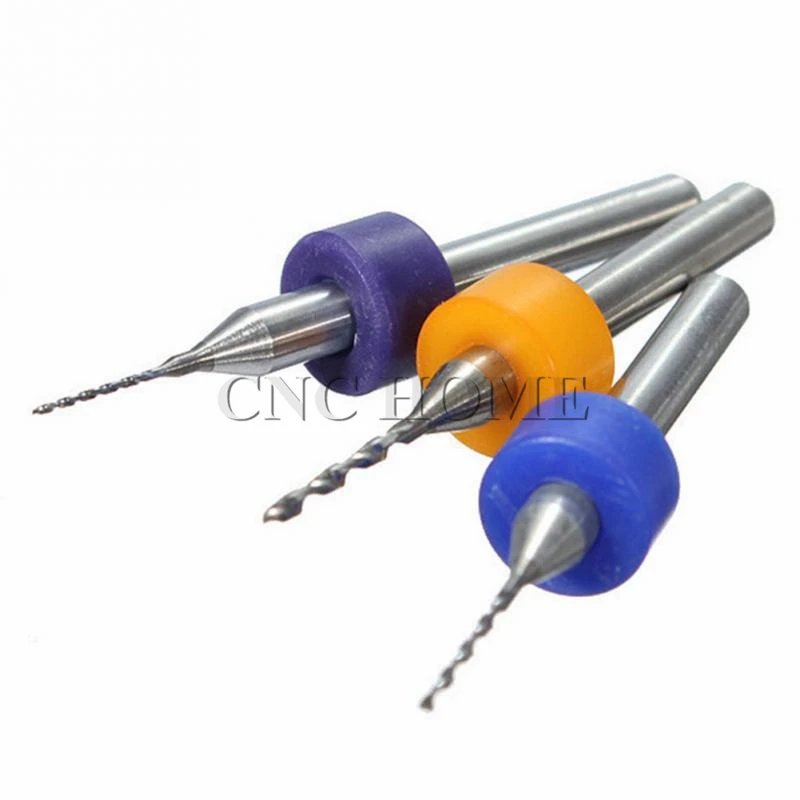

Сверла для печатных плат
Цена:
от: до:
Название:
Артикул:
Текст:
Выберите категорию:
Все Категории» Абразивный инструмент»» Абразивный инструмент на керамической связке»»» Шлифовальные круги тип 1( прямой профиль) 25А (белые)»»» Шлифовальные круги тип 1( прямой профиль) 63С (зеленые)»»» Шлифовальные круги тип 11( чашечные конические) 25А (белые)»»» Шлифовальные круги тип 11( чашечные конические) 63С (зеленые)»»» Шлифовальные круги тип 12( тарельчатые плоские) 25А (белые)»»» Шлифовальные круги тип 12( тарельчатые плоские) 63С (зеленые)»»» Шлифовальные круги тип 14( тарельчатые) 25А (белые)»»» Шлифовальные круги тип 14( тарельчатые) 63С (зеленые)»»» Шлифовальные круги тип 6»»» Бруски»» Инструмент на бакеллитовой связке»»» Круги отрезные армированные по черным, цветным металлам и нержавеющим сталям тип 41»»» Круги отрезные армированныепо бетону (камню, кирпичу) тип 41»»» Круги зачистные армированные тип 1 (прямой профиль)»»» Сегменты шлифовальные»»» Круги отрезные не армированные»»» Круги для заточки пил тип 3 (конический профиль) »»» Круги зачистные не армированные тип 1 (прямой профиль)»» Инструмент на гибкой основе»»» Наждачная бумага»»»» Наждачная бумага в рулонах»»»» Наждачная бумага в листах»»» Лепестковые круги КЛТ»»» Лепестковые круги КЛ»»» Лепестковые круги КЛО»»» Фибровые диски»»» Клетированные диски»»» Ленты бесконечные»»» Шлифблоки»» Паста ГОИ»» Вулканитовые круги»» Тигли» Измерительный инструмент»» Штангенциркули»» Измерительные приборы»» Калибры»»» Гладкие калибры-пробки»»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr»» Концевые меры длины»» Линейки металлические»» Рулетки»» Угольники слесарные» Стальные клейма и инструменты для маркировки HEIDENPETER»» Серия GRAVUREM-S Standart ( стандартные требования, до 800 МПа)»» Серия CYRILLIC ALPHABET ( КИРИЛЛИЦА)»» Серия OVERSIZES ( высота > 16 мм)»» Серия GRAVUREM-№1 extra-extra ( маркировка нержавеющих сталей, защита от коррозии)»» Серия GRAVUREM-SPECIAL ( повышенная точность оттиска)»» Серия GRAVUREM-T ( контролируемая глубина оттиска)»» Серия GRAVUREM-RP ( точечные)»» Серия GRAVUREM-R ( бережная маркировка)»» ПУАНСОНЫ В НАБОРАХ С ДЕРЖАТЕЛЯМИ»» НУМЕРАЦИОННЫЕ ГОЛОВКИ серии "Compact Marker"»» РУЧНЫЕ ДЕРЖАТЕЛИ ДЛЯ СТАЛЬНЫХ КЛЕЙМ» Металлорежущий инструмент»» Сверла»»» Сверла с коническим хвостовиком Р6М5(HSS) ГОСТ 10903-77, DIN-345»»» Сверла с коническим хвостовиком HSSCo5 (Р6М5К5) ГОСТ 10903-77, DIN-345»»» Сверла с коническим хвостовиком длинные, ГОСТ 12121-77»»» Сверла с цилиндрическим хвостовиком Р6М5, HSS ГОСТ-10902, DIN-338»»» Сверла с цилиндрическим хвостовиком HSSCo5 (Р6М5К5) ГОСТ-10902, DIN-338»»» Сверла с цилиндрическим хвостовиком длинные ГОСТ 886-77, DIN-340»»» Сверла с цилиндрическим хвостовиком длинные HSSCo5 DIN-340»»» Cвёрла с цилиндрическим хвостовиком сверхдлинные для металла и нержавеющей стали»»» Сверла с цилиндрическим проточенным хвостовиком»»» Сверла для сварных точек с центральной вставкой по DIN-1897»»» Центровочные сверла тип "А" ГОСТ 14952-75, ТУ 2-3912-001, DIN 333»»» Центровочные сверла тип "NC" для станков с ЧПУ»»» Сверла монолитные твердосплавные с цилиндрическим хвостовиком ГОСТ 17274-71»»» Наборы сверл»»» Сверла для печатных плат»»» Ступенчатые сверла для листовых материалов»»» Сверла двухсторонние»» Метчики»»» Метчики с метрической (М) резьбой»»»» Метчики гаечные прямые и изогнутые»»»» Метчики машинно-ручные ГОСТ 3266-81»»»» Метчики ручные»»» Метчики с трубной цилиндрической (G) резьбой»»» Метчики с трубной конической (Rc) резьбой ГОСТ 6227-80»»» Метчики с дюймовой резьбой»»» Метчики с дюймовой конической (К) резьбой ГОСТ 6227-80»» Развертки»»» Развертки ручные»»» Развертки машинные»» Фрезы»»» Борфрезы»»» Фрезы дисковые отрезные ГОСТ 2679-93»»» Фрезы для пазов шпонок сегментных ГОСТ 6648-79»»» Фрезы концевые с коническим хвостовиком ГОСТ 170»»» Фрезы концевые с цилиндрическим хвостовиком ГОСТ 1702»»» Фрезы модульные»»» Фрезы монолитные (концевые и шпоночные)»»» Фрезы торцевые»»» Фрезы трехсторонние»»» Фрезы цилиндрические»»» Фрезы шпоночные»»» Фрезы червячные»»» Фрезы радиусные выпуклые и вогнутые»» Круглые плашки»»» М- метрическая резьба с основным ( крупным) шагом»»» Mf – метрическая резьба с мелким шагом»»» Плашки круглые коническая дюймовая (К) резьба ГОСТ 6228-80»»» Плашки круглые коническая трубная (Rc) резьба ГОСТ 6228-80»»» G – трубная цилиндрическая резьба»» Пластины твердосплавные»»» Напайные пластины»»» Сменные пластины»» Токарные резцы»»» Резцы отрезные ГОСТ 18884-73»»» Резцы подрезные отогнутые ГОСТ 18880-82»»» Резцы проходные отогнутые ГОСТ 18877-82»»» Резцы проходные прямые ГОСТ 18878-73»»» Резцы проходные упорные отогнутые ГОСТ 18879-73»»» Резцы проходные упорные прямые ГОСТ 18879-73»»» Резцы расточные ГОСТ 18882-73, ГОСТ 18883-73»»» Резцы резьбовые ГОСТ 18876-73»»» Канавочные резцы»»» Резцы левые» Алмазный инструмент и инструмент из СТМ»» Карандаши алмазные правящие»» Круги алмазные»» Бруски алмазные правящие»» Круги эльборовые»» Надфили алмазные»» Паста алмазная»» Сверла алмазные»» Сверла алмазные трубчатые»» Стеклорезы алмазные» Оснастка для электро-бензо-пневмоинструмента»» Оснастка для перфораторов»»» Буры для перфораторов SDS+»»» Буры для перфораторов SDSmax»»» Пики, долота, зубила, переходники для перфораторов »» Биты для шуруповертов»»» Биты, насадки, головки, держатели USH»»» Биты, насадки, головки, держатели ПРАКТИКА»» Коронки биметаллические»» Коронки твердосплавные»» Сверла по кирпичу и бетону твердосплавные»» Сверла по стеклу и кафелю»» Сверла по дереву»»» Перовые сверла по дереву»»» Сверла для мебельных стяжек»»» Сверло по дереву 3-х заходное»»» Сверло по дереву спиральное»»» Винтовое сверло по дереву»»» Сверла ФОРСТНЕРА»»» Сверла фрезерные»» Диски пильные с твердосплавными пластинками»» Диски алмазные»» Коронки алмазные»» Корщетки для дрелей и шлифмашинок»» Патроны и переходники для дрелей»» Пилки для электролобзиков»»» Пилки REBIR для электролобзиков »»» Пилки BOSCH для электролобзиков»»» Пилки ПРАКТИКА для электролобзиков»» Полировальные приспособления»» Аккумуляторы для электроинструмента»» Ножи для электрорубанков»» Наборы инструментов и приспособлений» Сварка и пайка»» Все для сварки»» Сварочные электроды»» Сварочная проволока»» Все для пайки» Слесарно-монтажный инструмент»» Головки сменные и приспособления к ним»» Зубила слесарные»» Кельмы»» Стамески, долота»» Клещи»» Ключи»»» Ключи динамометрические»»» Ключи комбинированные»»» Ключи накидные»»» Ключи разводные»»» Ключи рожковые»»» Ключи свечные»»» Ключи торцевые»»» Ключи трубные (КТРы)»»» Ключи шестигранные Г-образные»» Молотки и кувалды»» Наборы инструментов»» Топоры »» Надфили»» Напильники»»» Напильники квадратные»»» Напильники круглые»»» Напильники плоские»»» Напильники полукруглые»»» Напильники ромбические»»» Напильники трехгранные»»» Напильники для заточки цепей бензопил»» Ножевки по металлу»» Ножницы по металлу»» Отвертки»» Плоскогубцы, кусачки, и т.
Производитель:
ВсеABRABOROANDRE abrasive articlesAPX TechnologieASKAYNAK, ТурцияBISON-BIALBOSCHESABFANARFELO, ГерманияGLOBUS, ПольшаGRATTECHavera, ГерманияHeidenpeterHeller, ГерманияIZAR, ИспанияKARNASCHKEMMLERKULLENMP-SNOOK, ЛатвияOregonParitet, ЛатвияPFERDREBIR, ЛатвияSAIT, ИталияTaerosol OYTITEX+, ГерманияTIVOLYUSHWiertla BaildonWILPU, ГерманияYG-1ZM-KOLNOZPS-FNБАЗ (Белгород)БелоруссияБуревестник (Гатчина)ВМПАВТОГерманияЕСАБ-СВЭЛ (СПб)Каменец-ПодольскийКитайКМЗ (Копейск)КОМЗ (Каменск)КРИН (Киров)ЛАЗ (Луга)Межгосметиз (Мценск)МЕТАЛЛИСТ (Глазов)НИЗ (Новосибирск)ПМ (Рязань)ПРАКТИКАРоссияСеверсталь(Череповец)Северсталь-метиз(Орел)СМИ (Арефино)СПРИНТ (Москва)СтИЗСЭЗ (Сычевка)тестТруд (Вача)ЧИЗ (Челябинск)
Новинка:
Всенетда
Спецпредложение:
Всенетда
Результатов на странице:
5203550658095
Сверла – Печатные платы – KYOCERA Precision Tools
Series 100
Среднее сверло без подрезки
Сверла малого и среднего размера с увеличенной длиной канавки, способные сверлить средние и высокие стопки для повышения эффективности использования.
Диаметр от 0,0200″ до 0,1250″ / от 0,50 мм до 3,15 мм
Серия 102
Конические глухие сверла без выточки
Сверла с коническим корпусом микро- и малого размера, предназначенные для HDI, обеспечивающие превосходные возможности нанесения покрытия.
Диаметр 0,10–0,70 мм
Серия 150
Сверла большого диаметра без поднутрения
Сверла большого размера с обратным хвостовиком, предназначенные для сверления небольших и больших пакетов.
0,1285″ – 0,2610″ / 3,20 мм – 6,70 мм Диаметр
Серия 240
Сверла Flex Circuits Straight Non-Undercut
Сверла малого и среднего диаметра с малой тягой и открытой канавкой, предназначенные для сверления гибких печатных плат. Сверла Flex улучшают HWQ и уменьшают количество разрывов и отложений мусора в мягких материалах.
Диаметр 0,0380″ / 0,15 мм – 1,00 мм
Серия 240
Сверла с обратной стороной без подрезки
Сверла малого и среднего размера предназначены для снижения сил резания с исключительным сходом стружки, что обеспечивает превосходное качество стенки отверстия.
Обработка заднего сверления.
0,0145″ – 0,0420″ / 0,40 мм – 1,00 мм Диаметр
Серия 405
Пилотные сверла с короткой канавкой
Сверла микро-, малого и среднего диаметра, используемые в направляющих отверстиях с соотношением сторон более 15:1 , повышая точность расположения отверстий.
Диаметр 0,0228″ – 0,0330″ / 0,10 мм – 1,15 мм
Серия 430
Гибридное сверло с подрезкой “два в одном”
Новое поколение усовершенствованных сверл с подрезом “два в одном” – 4″, 5,1″
0,0071 0,0008 0 / Диаметр 0,10–1,00 ммСерии 460 и 480
Сверло с подрезкой для превосходного качества стенки отверстия
Усовершенствованные сверла с подрезкой для превосходного качества стенки отверстия
0,0091–0,0145 дюйма / 0,15–0,65 мм в диаметре0007
Увеличенная длина канавки
Диаметр 0,0110″ – 0,0520″ / 0,15 мм – 3,15 мм
Серии 560 и 580
Ориентированное на точность сверло без поднутрения
УПРАВЛЕНИЕ0,0040 ” – 0,0145″ / 0,20 мм – 0,45 мм диаметр
Длина продленной флейты
0,0071 ” – 0,0180″ / 0,10 мм – 0,45 мм.
0005
Сверла без поднутрения, разработанные с жесткими характеристиками для уменьшения прогиба при сверлении пазов или высечке кругов.
0,0160 ” – 0,0520″ / 0,55 мм – 1,15 мм диаметр
Длина расширенной флейты
0,0420 ” – 0,0465″ / 0,95 мм – 2,00 мм Диаметр
серии 460 – ППО
High Helix
Усовершенствованные сверла с подрезкой
Сверла для микро-, малых и средних поднутрений со стандартными канавками, предназначенные для сверления малых и средних пакетов с превосходным качеством стенок отверстия.
Диапазон диаметров
0,0091″ – 0,0145″
0,15–0,65 мм
СТАНДАРТ Длина канавки (дюймы)
| 460.0091.158 | #89 | 0,0091 | 0,1580 | 130° |
460. 0110.177 | #85 | 0,0110 | 0,1770 | 130° |
| 460.0145.217 | #79 | 0,0145 | 0,2170 | 130° |
СТАНДАРТ Длина канавки (метрическая)
| 460.0059.079 | 0,15 мм | 0,150 | 2.01 | 130° |
| 460.0079.118 | 0,20 мм | 0,200 | 3,00 | 130° |
| 460.0098.177 | 0,25 мм | 0,250 | 4,50 | 130° |
| 460.0118.217 | 0,30 мм | 0,300 | 5,51 | 130° |
460. 0118.236 | 0,30 мм | 0,300 | 5,99 | 130° |
| 460.0138.217 | 0,35 мм | 0,351 | 5,51 | 130° |
| 460.0157.217 | 0,40 мм | 0,400 | 5,51 | 130° |
| 460.0177.220 | 0,45 мм | 0,450 | 5,59 | 130° |
| 460.0197.220 | 0,50 мм | 0,500 | 5,59 | 130° |
| 460.0217.250 | 0,55 мм | 0,550 | 6,35 | 130° |
| 460.0256.250 | 0,65 мм | 0,650 | 6,35 | 130° |
Приведенные выше номера деталей включают кольца, установленные на 0,800 дюйма.
