Как выбрать сверло по металлу –маркировка, характеристики

  1. Характеристика сверл
  2. Цвет и маркировка сверл
  3. Сверла TL300 торговой марки RUKO
  4. Сверла модельного ряда BOSCH HSS-CO
  5. Сверла торговой марки HAISSER
  6. Сверла торговой марки «ЗУБР»

Сверла, предназначенные для формирования отверстий в деталях, изготовленных из различных материалов, нашли широкое применение не только в промышленности, но и в быту. Большой выбор такого инструмента, предлагаемый на современном рынке, часто вызывает вопрос, как выбрать сверло по металлу, даже у опытных специалистов, не говоря уже об обычных потребителях. Чтобы выбрать инструмент, необходимо учитывать ряд факторов, о которых мы и хотим поговорить в данной статье.

Разновидности сверл по металлу

Характеристика сверл

Вопрос о том, как выбрать сверла, часто возникает у тех, кому необходимо получить отверстие в изделиях, изготовленных из различных сталей, деталей из чугуна и цветных металлов.

Сверла для работы с такими материалами называют спиральными, потому что их рабочие поверхности имеют спиралевидную форму. Между рабочими поверхностями располагаются две продольные канавки, с их помощью из формируемого отверстия отводится стружка.

Характерным отличием таких сверл является форма их хвостовика, которая может быть цилиндрической, конической и шестигранной. Инструмент с коническим хвостовиком можно вставлять в рабочий орган станка напрямую, а для моделей с хвостовиками цилиндрического и шестигранного типа необходимо использовать специальные патроны.

При выборе значение имеет не только маркировка, но и цвет, на который следует обращать особое внимание.

Цвет и маркировка сверл

Сверла по металлу, обладающие черным цветом, отличаются повышенной износостойкостью, так как при их финишной обработке был использован перегретый пар. Если готовое сверло было подвергнуто отпуску, который способствует снятию внутренних напряжений, то оно будет иметь светло-золотистый цвет.

Элементы спирального сверла

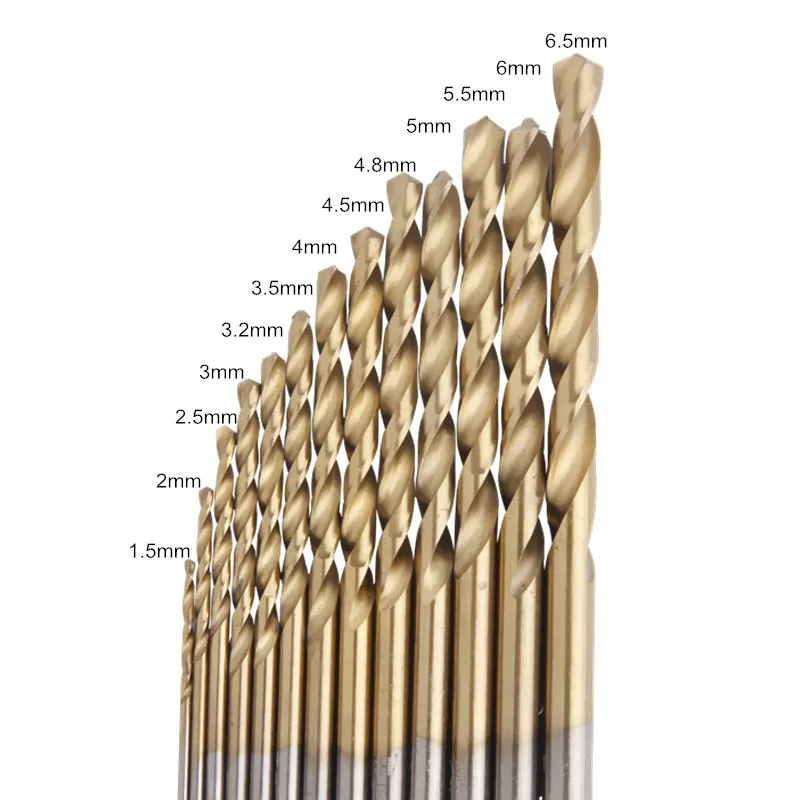

Наиболее качественными являются сверла по металлу, обладающие не только повышенной прочностью, но и способностью уменьшать трение в процессе своей работы. Такими свойствами обладает инструмент ярко-золотистого цвета, рабочая поверхность которого покрыта слоем нитрида титана.

Если вы желаете выбрать недорогое сверло по металлу, обращайте внимание на такие, которые не были подвергнуты никакой дополнительной обработке. Такой инструмент, срок службы которого очень незначителен, имеет серый цвет.

Маркировка сверл определяется диаметром их рабочей части. Инструменты диаметром до 2 мм не маркируются вообще. На сверлах с диаметром 2–3 мм указывается их размер и марка стали, свыше 3 мм — производитель, класс точности.

В начале маркировки любого сверла по металлу присутствует буква Р, которая говорит о том, что оно произведено из быстрорежущей стали. Если в материале, из которого изготовлено сверло, содержатся дополнительные легирующие элементы, то в его маркировке присутствует первая буква их названия и цифра, информирующая об их процентном содержании.

Сверла TL300 торговой марки RUKO

Сверла TL300, выпускаемые под торговой маркой RUKO, хорошо известны отечественному потребителю. Сверло данного модельного ряда можно выбрать за его доступную стоимость, а также высокое качество и надежность. Сверла этой серии, имеющие крестовую заточку, соответствующую стандарту DIN 1412C, производятся с диаметром свыше 3 мм. Сверла TL300 затачиваются под углом 130 градусов, а отдельные модели этой серии могут иметь покрытие, состоящее из нитрида титана, а также алюмонитрида титана и других материалов.

Сверла торговой марки RUKO

Модели данной серии относятся к категории многоцелевых, но оптимально их характеристики подходят для сверления металлов, которые склонны к образованию стружки средней и большой длины.

Модели данной серии (HSS-G) оптимально подходят для формирования отверстий в деталях, изготовленных из углеродистых, легированных сталей, а также чугуна, сплавов с содержанием меди и алюминия.

Модели HSS-EE, кроме вышеуказанных металлов, можно выбрать для сверления деталей из нержавеющих и кислотостойких сталей. Еще более универсальными являются модели сверл HSS-G TiN и HSS-G TiAIN, которые можно выбрать для сверления деталей из титана и его сплавов.

Сверла модельного ряда BOSCH HSS-CO

Тем, кто думает, как выбрать подходящие сверла по металлу, стоит обязательно обратить внимание на инструменты модельного ряда HSS-CO, выпускаемые известной компанией BOSCH. На сверла данной модели, изготовленные из быстрорежущей стали, дополнительно нанесено оксидное покрытие, которое способствует быстрому отводу стружки из зоны сверления. Рабочие кромки такого инструмента заточены под углом 135 градусов и дополнительно обработаны методом сеточной шлифовки, что позволяет выбирать их для формирования отверстий в любых металлах.

Сверла BOSCH HSS-CO

Металл, из которого изготовлены сверла HSS-CO, дополнительно обогащен кобальтом, что придает инструменту высокую прочность и термическую стойкость. Отличается такой материал и высоким пределом прочности на разрыв, который составляет 1000 Н/мм2. Такие характеристики позволяют успешно выбирать инструменты из него для решения даже самых сложных технологических задач.

Важно также отметить, что инструменты модельного ряда HSS-CO обладают классом точности H8, поэтому можно выбрать их для получения отверстий, точно соответствующих заданным параметрам.

Сверла торговой марки HAISSER

Маркировка сверл, содержащая название торговой марки HAISSER, говорит о том, что перед вами инструмент с титановым покрытием, способный выдерживать экстремальные нагрузки. Покрытие из титана, которое нанесено на поверхность таких сверл, затачивающихся пор крестообразной схеме, обеспечивает эффективное охлаждение.

Сверла марки HAISSER

Благодаря исключительной износоустойчивости, долговечности и способности выполнять сверление с минимальным трением, такой инструмент нашел широкое применение на предприятиях различных отраслей промышленности.

На рабочую поверхность таких сверл нанесено титан-нитридное покрытие, которое также минимизирует эффект холодной сварки.

Такие сверла можно выбрать для выполнений отверстий в деталях, изготовленных из разных материалов: легированных и нелегированных сталей, меди, бронзы, полимерных материалов, металлокерамики и др.

Сверла торговой марки «ЗУБР»

Материалом для изготовления сверл по металлу под торговой маркой «ЗУБР» является быстрорежущая сталь Р6М5К5, в составе которой содержится 5% кобальта, придающего ей высокую прочность и износоустойчивость.

Если вы задумываетесь над тем, как выбрать подходящее сверло по металлу, с помощью которого можно эффективно получать отверстия в нержавеющих, труднообрабатываемых сталях и цветных сплавах, то вам определенно следует обратить внимание на недорогой и качественный товар данной марки. При необходимости можно выбрать и гибкое сверло для металла.

Сверла марки ЗУБР

Сверла по металлу – как выбирать по маркировке?

Сверла по металлу широко используются в повседневной практике специалистов-строителей и домашних мастеров. Сверла это расходный материал, поэтому они быстро расходуются, их арсенал необходимо пополнять. Купить сверла, подходящие не только для дрели, перфоратора, но и для материала, в котором необходимо проделать отверстия – задача не из простых.


Любые сверла выбрать непросто, но сверла по металлу подобрать сложнее всего. Их выбор зависит от вида обрабатываемого металла, угол заточки для каждого вида металла при этом существенно отличается. Так, например, для изделий из титана используется сверло с углом заточки 22 градуса, а для изделий из стали – с углом 15 градусов и меньше. Сверла отличаются не только углом заточки, но и маркировкой. Попробуем разобраться в ассортименте сверл и маркировке вместе.

Сверла прошлого века: качество материалов прошлого столетия


Несколько десятилетий назад выбор вариантов для изготовления сверл был не таким обширным. Их делали прямо на заводе, для собственных нужд. Изделия имели маркировку Р18 или Р9, маркировка наносилась методом травления на зеркальную поверхность. Сверла делали из специальной стали, быстрорежущей, инструментальной. Эта сталь в народе более известна под названием «самокал», она содержала в своем составе кобальт и вольфрам, придающий сверлам стойкость к перегреву. Прочность стали была настолько высокой, что инструмент из нее не надо было специально закаливать в печи.

Если же сверла закаливали или применяли химико-термическую обработку, то прочность изделий становилась еще выше. Теперь производители используют другие материалы и маркировку, отличную от изделий прошлого века. Специалисты же помнят качество инструмента тех лет и с удовольствием покупают сверла на стихийных рынках, где можно встретить их с налетом ржавчины, но все таких же прочных и качественных.

Сверла по металлу – особенности изделий


Сверла по металлу используют для сверления чугуна, изделий из цветных металлов, сплавов, а также легированной и нелегированной стали. Для сверления металла применяют спиральные сверла, которые представляют собой стержень с продольными канавками по бокам, через которые отводится металлическая стружка. Хвостик сверла по металлу может иметь цилиндрическую, шестигранную или коническую форму, от формы зависит способ крепления сверла в инструменте.

Современные сверла изготавливают из той же быстрорежущей стали, только обрабатывают ее несколько иначе: с помощью титана, кремния и различных составов, их могут также обрабатывать паром.

Маркировка сверл: условные обозначения для специалиста

Маркировка сверла отражает диаметр изделий, могут быть сверла с диаметром 2 мм и выше. Если диаметр не нанесен на сверла, то он составляет менее 2 мм. Если диаметр сверла превышает 3 мм, то кроме цифр, маркировка содержит код, характеризующий класс точности инструмента, и данные о его производителе.

Код сверла начинается с буквенного обозначения, обычно это буква Р. Далее следует цифровой код, указывающий на содержание добавок в составе материала для изготовления сверл: К4– это сверла с кобальтом, М6 – сверла с молибденом и т.д.

Импортные сверла имеют свою маркировку, например Din345, Din338 или HSS. В нашем интернет-магазине можно приобрести сверла превосходного качества по доступной цене. Обращайтесь к нашим консультантам за помощью и советом.
