Нагеля для бруса: пошаговая инструкция изготовления

Дома из натурального дерева сейчас снова обрели популярность. Но древесина – это далеко не однородный материал, поэтому в процессе усадки происходит небольшая деформация, разные части дома принимают окончательный вид неравномерно.

Отсюда вытекает проблема крепления бруса между собой, которое обеспечит надежность, с одной стороны, и равномерную усадку с другой. Решение было найдено очень давно – нагели. Элемент отличается по размеру, форме сечения (круг или квадрат), материалу изготовления.

Виды нагелей

Разновидностей крепежного элемента много, но условно их делят на группы по материалу и форме. Рассмотрим этот вопрос подробней.

Материал изготовления

Активно используются два вида:

1. Деревянный. Большинство специалистов настоятельно рекомендуют использовать именно деревянный шип при возведении конструкций из дерева. Приводятся главные преимущества при выборе такого крепежа:
   • Равномерное высыхание. Брус и нагель должны быть приблизительно одной влажности. Это позволит пройти процессу усадки практически без видимых изменений;
   • Не подвержен действию перепадов температур. Дерево практически не меняет линейные размеры при различных температурах, поэтому крепежный элемент будет всегда на своем месте;
   • Отсутствует ржавчина. Металл со временем ржавеет, что приводит к гниению соприкасающихся с ним деревянных поверхностей;
   • Отсутствует конденсат. На стали при резком изменении температуры образовывается влага, которая совсем ни к чему внутри несущей стены.
   • Шкант срастается со стеной. Через определенное время дом станет монолитным, деревянные поверхности спаиваются.
2. Металлический. Этот вариант также относится к бюджетному способу крепления, часто используются отходы (трубы, арматура). Хотя специалисты отдают предпочтение предыдущему способу, у металлического нагеля есть свои преимущества:
   • Верхние слои древесины защищены от кручения;
   • Долговечность конструкции.

Также выделяют несколько основных форм:

1. Округлое сечение. С учетом того, что отверстия под крепление в бревне выполняются сверлом, то круглый нагель обеспечит максимальную площадь соприкосновения, гарантируя надежность и долговечность конструкции;
2. Квадрат. Сделать такой элемент проще, стоит он также дешевле. Но на этом положительные стороны заканчиваются. При входе в отверстие края шипа деформируются, а общая площадь контакта остается минимальной. Строить таким образом дом опасно;
3. Узкий прямоугольник. Наиболее простой в изготовлении вариант. Берется доска определенной толщины, распускается на прямоугольники. Единственное преимущество – очень небольшая толщина. Подходит для узкого бруса, но монтаж крайне затруднен.

Изготавливаем нагель своими руками

Этот вид крепежа продается в магазинах, но без особого труда можно сделать его и дома. Деревянный элемент изготавливается следующим образом:

• берутся обрезки досок, из которых нарезаются брусья размером 25 на 25 сантиметров;
• изготавливаются колья, длинной 1,5 толщины строительного бруса, диаметром 2,5 сантиметра;
• топором срезаются углы, для придания округлой формы.

Но необходимо принимать во внимание следующее:

• древесина для крепежа должна быть тверже бруса. Сейчас для этих целей чаще всего используется береза;
• нагель не должен значительно отличаться влажностью от основного элемента конструкции;
• категорически запрещено использовать шкант с сучком.

Проводим расчеты

В зависимости от выбранной технологии крепления, можно с достаточной точностью определить количество нагелей, вычислить их правильные характеристики.

Определяемся с размерами

Существует много научных трудов, которые помогут определиться с диаметром шканта. Но в профессиональной среде плотников-строителей уже сформировались определенные правила:

• для бруса толщиной 20 сантиметров и менее используется нагель диаметром 25 миллиметров;
• более толстый брус крепится шипом размером 3 сантиметра;
• брус толще 0,2 метра можно крепить шкантом 2,5 см, но при условии уменьшения шага до метра.

Считаем количество

Даже небольшая баня потребует довольно большого количества шипов, которые необходимо приобрести или сделать, что может занять много времени. Поэтому количество крепежных элементов лучше знать заранее.

Существуют правила крепления:

• первый шкант вставляется на расстоянии от 20 до 70 сантиметров до угла;
• шаг составляет от полутора до 2 метров;
• скрепляются два соседних по высоте бревна обязательно.

Зная эти хитрости, высоту строения, диаметр бруса, можно с легкостью вычислить количество необходимых для строительства нагелей.

Технология крепления

Используется мощная дрель, если необходимо делать отверстия непосредственно на строительной площадке либо станок, если брус подготавливается заранее.

Второй способ распространен на западе и позволяет собрать конструкцию практически любого дома за несколько дней. Но требуется внимательность, точный чертеж, профессионализм.

Диаметр сверла и толщина шканта должны совпадать, а для верхних ярусов бруса отверстие должно быть даже на миллиметр два больше. Так избавляются от провисания несущей конструкции из-за небольшой вертикальной нагрузки. Отверстие делается на 2 сантиметра длиннее необходимого, чтобы шип мог спокойно ходить во время усадки.

Обычно используется кувалда весом несколько килограмм. Нагель вгоняется внутрь ниже кромки бруса до конца отверстия, для этого используются насадки (обычно из латуни).

Правильное расположение

Идеальным считается вариант, когда нагели расположены в шахматном порядке. Но строго вертикальное направление по параллельным линиям также допускается и на прочность влияет не существенно.

Рекомендуется зазор до начала проема не менее тридцати сантиметров. Расстояние крепежа до угла не должно превышать 70 сантиметров. Шаг может варьироваться от метра до 3, в зависимости от материала, из которого сделан брус (твердые сорта требуют меньший шаг).

Преимущества и недостатки

Как и любой другой крепежный элемент, нагель обладает рядом положительных сторон, а также пассивом из недостатков.

Преимущества:

1. Шип придает надежное сцепление, предотвращает провисание венца;
2. Обеспечивает долговременную надежность при нагрузках на изгиб, чем не могут похвастаться гвозди и болты;
3. Способствует равномерной усадке дома. Крепежный элемент свободно ходит по вертикальной плоскости, предотвращая горизонтальные деформации;
4. Деревянное изделие не подвергается образованию влаги и коррозии, исключая процесс гниения;
5. Предельная дешевизна. Даже покупка готовых нагелей не слишком ударит по карману, позволяя минимизировать бюджет.

Но есть и недостатки:

1. Сложность монтажа. Абсолютное вертикальное расположение, идеальный подбор диаметра, подразумевает наличие приличных навыков строительства;
2. Серьезные требования качества. Наличие сучков или неоднородность материала могут привести к плачевным последствиям;
3. Чрезмерное приложение силы при забивании часто приводит к трещинам в брусе. После чего его необходимо менять.

Блиц-советы

Существует набор хитростей при монтаже, позволяющих построить дом своей мечты, который прослужит долгие годы:

1. Шахматный порядок. Условие не обязательное, но настоятельно рекомендованное плотниками всех мастей;
2. Во избежание провисания, необходимо пользоваться деревянными нагелями округлой формы. Квадратные изделия в основном продвигаются производителями, так как они проще в изготовлении;
3. При забивании можно и нужно снижать трение. Для этого достаточно использовать мыльный раствор;
4. Рекомендуется использовать крепеж из березы. Это гарантирует надежность конструкции, придает определенный шарм, при этом не увеличивает себестоимость строительства;
5. Сходная влажность между шипом и брусом – принципиальное условие долговечности конструкции. На это нужно обращать пристальное внимание;
6. Не стесняйтесь использовать дополнительные элементы крепления. Наука не стоит на месте, современные приспособления могут значительно облегчить задачу.

Источник: orcmaster.com

А посоветуйте, что купить, чтобы под нагели сверлить

отверстия в брусовом срубе?

Я ведь правильно понимаю, что надо дрель не быструю, мощностью ватт в 1000.
И бур какой-то толстый?

Брус 150×150, если что.

дрель должна быть низкооборотная, такого вида примерно

ибо там момент такой, что удержать бывает не просто.

А бур выбирать исходя из нагеля. В смысле диаметра.

Мы хреначили таким: Это я студентом колымил. Леп ездричества на участке не было.

о, у мну такой же конфигурации, гаврилы сверлили ею дырки под нагели, потом я дырки в стеных под трубы, кабели и т.п.

до сих пор живая

особенно пикантно покататься на этой карусели на уровне второго этажа посередь стены.

была запоминающаяся попытка, да.

+1 у соседей строители именно так и фигачили . 20-кой .

плюс у перфоратора есть муфта если заедает сверло . чтобы руку не вывихнуть .

мощности в 1,5-2 кВт вполне хватает чтобы сверлить брус 150-200

Понял, сенкс. Я то вот имел ввиду по бетону, потому и оооочень удивился, типо опять новые слова в строительстве:

А то бравые монтажнеГи окон спокойно засандалили мне такие в пустотный кирпич и гордо ушли. Ну а то что он потом оттуда рукой ВЫНИМАЕТСЯ (даже не выкручивается!) интересовало только меня.

Источник: forum. auto.ru

Шуруп по бетону нагель: разновидности и особенности монтажа

Бетон имеет очень большую плотность, что отвечает требованиям к материалам для возведения стен и перекрытий. На такую стену бывает проблематично повесить полку или другую тяжелую конструкцию. Однако существуют специальные шурупы для бетонных стен и перегородок. Они подходят для разных типов конструкций и просты в использовании.

Что такое нагель по бетону

Такие шурупы чаще всего используются для крепления тяжелых конструкций — рам, косяков дверей, шкафов, полок, ограждений, радиаторов отопления и других коммуникаций. Шуруп крепко удерживается за счет неравномерной двухзаходной резьбы и насечек по всей длине. Такая форма обеспечивает надежную фиксацию даже в бетонной стене. На головке шурупа расположены насечки для раззенковки.

Нагель по бетону выглядит как удлиненный саморез с резьбой по центру. С одной стороны головка с шестигранным пазом, с другой стороны — острой конец. Для их изготовления используют углеродистую сталь с защитным оцинкованным или анодированным покрытием, что обеспечивает защиту от коррозии и других воздействий. Для ввинчивания используются биты TORX Т30.

Крепления могут использоваться повторно, что является большим преимуществом для временных конструкций. Их выбирают за низкую цену, устойчивость к влажности и нагрузкам и надежную фиксацию предметов независимо от материала.

Преимущества использования

Главное достоинство, по сравнению с другими шурупами по бетону, заключается в том, что его используют без дюбеля. Перед прикручиванием чего-либо к бетонной стене, балке или перегородке необходимо просверлить отверстие диаметром 6 мм, затем в него вкручивается нагель. Плотность бетона не имеет значения. Шуруп можно использовать для плотного или ячеистого бетона. В стены из некоторых видов ячеистого — можно вкручивать саморезы без предварительного рассверливания.

Разновидности нагелей по бетону

Форма головки

• Потайные. Плоская шляпка, которая позволяет закручивать шуруп вглубь конструкции, не оставляя выпуклости на поверхности. На головке имеются крестообразные шлицы. Есть насечки для раззенковки.
• Прямоугольные. Имеют форму крюка. Может быть округлого типа.
• Шестигранные. Резьба находится внутри с крестообразной шлицей. Для этих видов используются рожковые и накидные ключи.
• Шпилька. Имеется гаечный резьбовой сгон.

Вид головки влияет на способ вкручивания нагеля в бетонную стену. Шуруп с крюком или шпилькой монтируются только с предварительно высверленным отверстием. Остальные типы допускается вкручивать непосредственно в стену.

Тип покрытия

• Зачерненные. Саморезы черного цвета с оксидированным покрытием. Применяются только для помещений с нормальной влажностью. На улице или в подвалах его не применяют.
• Омедненные. Желтого цвета. Чувствительны к различным воздействиям. Используются только при работах внутри помещения.
• Оцинкованные. Серебристого цвета. Могут использоваться внутри и снаружи. Не разрушаются и не деформируются.

Нагель используют там, где другое крепление невозможно: основание слишком хрупкое, или монтаж вызывает определенные трудности.

Основные размеры шурупов, которые можно купить в магазинах

Диаметр нагеля всегда остается одинаковый — 75 мм. Длина рабочей части бывает различной — от 52 до 202 мм с шагом 20 мм, кроме 30 мм промежутка между 150 и 180 мм. Нагели продаются в коробках по 20, 100 и 200 штук. На некоторых строительных сайтах можно заказать от 1000 штук. Между шурупами с разным покрытием разницы в цене нет. Стоимость зависит только от длины рабочей части.

Сверло под нагель по бетону: нужно ли

Перед вкручиванием крепления в стену из бетона необходимо высверлить отверстие. Для этого используют сверло диаметром 6 мм. Ширина и длина отверстия должны быть меньше, чем сам нагель на 15-20%. Если в работе используется электродрель в режиме сверления, то подойдет универсальное, либо специальное сверло по бетону.

При использовании ударной дрели или перфоратора применяют сверло, у которого имеется канавки, расположенные на цилиндрической поверхности. Для керамзитобетона, пено — или газобетона сверлить предварительное отверстие не нужно. Это делается для того, чтобы создать полное контактирование шурупа с бетоном.

Как закрутить нагель в бетон

• Перед монтажом конструкции необходимо рассчитать нагрузку. Сделать это довольно просто, так как диаметр у шурупов стандартный. Легкие предметы, такие как настенные полки, можно крепить на нагели длиной 72 мм. Для тяжелых и объемных предметов шуруп выбирается индивидуально.
• Перед сверлением необходимо зачистить поверхность стены. На поверхности выполняется разметка будущих креплений. Перед разметкой нужно убедиться, что она не попадает в место прохождения арматуры или проводки. Между точками креплений не должно быть более 60 сантиметров, при установке окон — шаг не больше 70 сантиметров. От края стены отступают 5-6 сантиметров.
• Глубина высверленного отверстия должна быть чуть больше длины нагеля. Если отверстие недостаточно глубокое, можно использовать металлический штырь, чтобы добиться нужной глубины.
  При монтаже недопустимы отклонения от оси сверления, держать дрель необходимо строго перпендикулярно стене. Отверстие очищается от пыли с помощью шомпола или строительного пылесоса.
• При отсутствии инструмента для высверливания предварительного отверстия используют просто сверло. Его забивают в стену молотком. После нескольких ударов проворачивают и забивают снова, пока не получится отверстие необходимого размера.
• При вкручивании нагеля в бетон не советуют использовать шуруповерт. Так как сам шуруп довольно хрупкий, он может не выдержать чрезмерной затяжки и нагрева, который образуется в процессе работы электроинструмента. Для монтажа используют простую отвертку. Если возникают проблемы с вкручиванием, то лучше взять молоток. При вкручивании шурупа в стену из пористого бетона, монтаж необходимо выполнять аккуратно.

Можно ли крепить тяжелые конструкции

Нагель по бетону используют при работе с конструкциями из разных материалов. Его применяют для металлических, пластиковых или деревянных изделий. Также с его помощью крепят алюминиевые и пластиковые окна к бетонным стенам и балкам. Выполненные насечки на рабочей поверхности самореза исключает произвольное выкручивание.

Нагелями крепят алюминиевые профили, дверные коробки, кровли, лестницы, навесы, ограждения, пожарозащитные двери. При выборе длины рабочей части следует учитывать, что шуруп размером 7,5х72 мм выдерживает конструкцию в 10 килограмм. Чтобы закрепить конструкцию весом более 100 килограмм, необходимо использовать нагель не меньше 152 мм. Несущая способность самореза зависит от длины рабочей части. Материал, из которого он изготовлен, позволяет применять его в квартирном ремонте, строительстве и промышленности.

Для бетона нагель является самым надежным креплением. Его невысокая цена и простота в использовании станет отличным помощником в строительстве и ремонте. Минимум инструментов для монтажа и различные типы шурупов упростят ремонт и сделают крепление надежным и крепким.

Источник: dvabrevna. ru

Это видео недоступно.

Очередь просмотра

• Удалить все
• Отключить

YouTube Premium

Сверление отверстий под нагель при строительстве дома из бруса

Хотите сохраните это видео?

• Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось?

Не понравилось?

В этом видео покажем вам как сделать отверстие под нагель в брусе. Сверление отверстий под нагель в брусовом доме.
Строительство дома из бруса компанией НовСтройДом.

Компания «Новстройдом» поможет Вам построить дом, оказав Вам услугу по строительству домов из бруса, брусовых бань. Воспользовавшись нашим каталогом продукции и выбрав типовой проект брусового деревянного дома или бани, Вы можете внести в него любые изменения или заказать индивидуальный проект по Вашему желанию.

Строительный материал брус по соотношению стоимость – качество является оптимальным в строительстве дома из дерева. Садовые дома или бани из бруса под ключ не требуют дополнительной отделки.

Наша производственная и сырьевая база находится в Новгородской области, также мы имеем представительство в Великом Новгороде. «Новстройдом» предлагает Вам полную базовую комплектацию дома или бани, гарантию на деревянный дом, баню сроком 12 месяцев. Работы по сборке дома производятся квалифицированными рабочими, имеющими Российское Гражданство.

Компания «Новстройдом» осуществляет сборку домов, используя:

Профилированный брус естественной влажности с типоразмером на Ваш выбор 100х150; 150х150; 150х200.
Сухой профилированный брус.
Каркасно-щитовую технологию строительства.
Строительство домов и бань мы ведем в Новгороде и Новгородской области, Санкт-Петербурге и Ленинградской области, а так же в Московской области.

Источник: www.youtube.com

.06 Сверлим отверстия под нагели

В этой статье мы расскажем о тонкостях технологии крепления бревен с помощью нагелей при строительстве деревянных домов.

Речь пойдет о расположении отверстий, о нужной глубине сверления и о методике выполнения работы. Также мы расскажем, какое для этих целей следует купить сверло, и какой для данной задачи понадобится электроинструмент.

Из чего делать нагели

Нагель (в переводе с немецкого – «гвоздь») – деревянный шкант, служащий для скрепления бревен или бруса. Раньше при строительстве использовался крепеж с квадратным сечением. Сегодня же применяют цилиндрические нагели, в качестве которых используют заготовки из березы и других (предпочтительно твердых) пород древесины с диаметром около 25 мм.

Длину нагеля следует рассчитать таким образом, чтобы он был на несколько сантиметров короче глубины отверстия. В противном случае, при усадке конструкции, он упрется в верхнее бревно, из-за чего в стене образуются щели.

Максимальная частота устройства шкантов – 30-40 см, при этом по высоте и длине стен они располагаются в шахматном порядке. Однако в зависимости от размеров строения и способа сборки конструкции, их количество может уменьшаться. Как минимум, нагели ставят по углам будущих стен и у края дверных (оконных) проемов.

Перед тем, как уложить следующее бревно, в джутовой ленте (используемой в качестве уплотнителя) в местах будущего просверливания следует вырезать небольшие отверстия. Если этот момент не учесть, при сверлении насадка намотает на себя часть уплотнителя, что значительно усложняет извлечение сверла из отверстия. Кроме того, сверлить место посадки нагеля в массиве следует постепенно (вынимая насадку из отверстия через каждые 5-10 см). В противном случае, сверло будет подклинивать выходящей стружкой.

Для описываемой задачи понадобится мощная низкооборотная дрель с кулачковым патроном, способным зажать хвостовик насадки нужного нам диаметра. Ходовое название инструментов этого класса – дрели «миксер». Примеры таких машин – Makita 6013B, DeWalt D 21520, Bosch GRW 11 E, Интерскол Д-1050Р и другие модели.

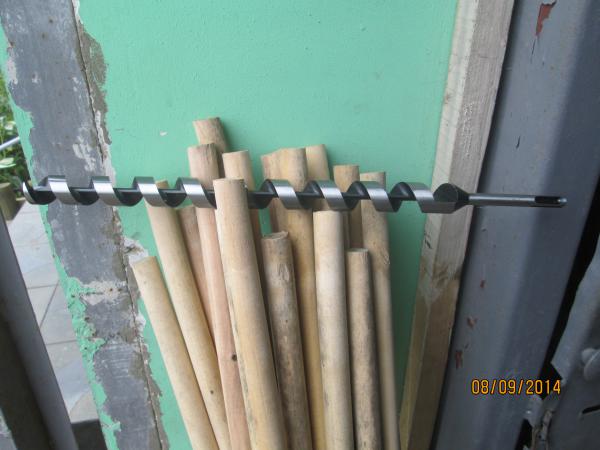

Для выполнения отверстий под нагели подойдут сверла по дереву с диаметром 24-30 мм и длиной 450 мм (бревна придется сверлить через 2-3 венца). Однако выбирать насадку следует после того, как будут приобретены сами нагели (согласно имеющемуся диаметру, так как шкант должен входить в посадочное место без усилия). Как правило, для такой задачи используются спиральные сверла с наконечником в виде острия шурупа (для более легкой центровки насадки на круглой поверхности бревна). Во избежание проворачивания сверла в патроне, хвостовики таких инструментов выполняются «под шестигранник» или с тремя фрезерованными лысками. Пример такой насадки – сверло Makita D-07668.

Источник: lerk.ru
