Сверло для петлей: Сверло по дереву KWB, для мебельных петель, по дереву, 30х55 мм

Содержание

Сверло для мебельных петель: преимущества и недостатки

При установке соединительных элементов мебели удобно использовать дрель, где применяется специальное сверло, с помощью которого можно равномерно выбрать отходный материал и проделать отверстие на необходимую глубину.



Мебельные петли, прикрепляемые после обработки основы таким инструментом, «садятся» ровно и надежно.

Оснастить дрель подходящим для выбранных петель сверлом – основная задача при работе с дверцами корпусной мебели.

Мебельные петли, прикрепляемые после обработки основы таким инструментом, «садятся» ровно и надежно. Важно подобрать правильный диаметр сверла в зависимости от параметров чаш петель.



Сверло для мебельных петель – специальная фрезерная насадка, позволяющая работать с деревянными и пластиковыми основами достаточной ширины.

Выбирать фрезерующие элементы следует в специализированных магазинах.

Что это такое и как устроено?

Сверло для мебельных петель – специальная фрезерная насадка, позволяющая работать с деревянными и пластиковыми основами достаточной ширины.

С его помощью можно проделать нужное отверстие в цельной панели, полотне МДФ, ДСП или ЛДСП.

С его помощью можно проделать нужное отверстие в цельной панели, полотне МДФ, ДСП или ЛДСП.

Можно найти и стандартное, и нетиповое сверло с сертификатом качества и гарантией от известных производителей.

Насадка представляет собой основу с перемычкой и тремя зубьями. Срединный шип устанавливается в центр будущей окружности, которую очерчивают с помощью заготовленного калибра, а остальными делают круглое отверстие необходимого диаметра. Обычно глубина окончательно сделанной выемки составляет около 9 мм.

Насадка представляет собой основу с перемычкой и тремя зубьями.

Слишком дешевые элементы – показатель некачественного продукта, поэтому стоит рассматривать варианты с ценой от средней по рынку.

Мебельные петли, для которых используется сверло, в основном четырехшарнирные. Отверстие для каждой проделывается почти моментально. Дрель при работе держат немного наклонно, а не прямо, чтобы отработанный материал был выбран на нужную глубину и равномерно.

Обычно глубина окончательно сделанной выемки составляет около 9 мм.

Такая фреза надежна и прослужит долго.

Виды

 При установке петель на корпусной мебели используются два типа сверл, различающихся по размеру:

Отверстие для каждой проделывается почти моментально.

Важно подобрать правильный диаметр сверла в зависимости от параметров чаш петель.

Диаметр подбирается в соответствии со стандартными петлями или с уменьшенной чашей. К каждому виду креплений подбирается свое сверло.

С его помощью можно проделать нужное отверстие в цельной панели, полотне МДФ, ДСП или ЛДСП.

Насадка представляет собой основу с перемычкой и тремя зубьями.

Дрель для установки мебельных петель подойдет универсальная, со сменным режимом насадок.

Дрель при работе держат немного наклонно, а не прямо, чтобы отработанный материал был выбран на нужную глубину и равномерно.

Срединный шип устанавливается в центр будущей окружности, которую очерчивают с помощью заготовленного калибра.

На фрезерных станках используется автоматическая калибровка и насадки, в домашних же условиях без специального ручного электроинструмента не обойтись.



Диаметр подбирается в соответствии со стандартными петлями или с уменьшенной чашей.

К каждому виду креплений подбирается свое сверло.

Преимущества и недостатки

Мебельные петли требуют точности при установке, поэтому возможность сделать ровно такое углубление, какое необходимо – основной плюс сверла Форстнера. Это обеспечивает специальный упор, мешающий проникать в отверстие дальше фиксированной длины. Сверло ограничивается зубьями, не дающими отклоняться от заданного места. Отверстие получается идеально чистым, благодаря чему чашка петли ложится очень плотно.

Дрель для установки мебельных петель подойдет универсальная, со сменным режимом насадок.

В домашних же условиях без специального ручного электроинструмента не обойтись.

Недостатком сверла Форстнера при работе с цельным деревянным полотном может быть только его низкое качество, характерное для нефабричного производства. Поэтому выбирать изделие необходимо у официального поставщика и заручиться гарантией.

Мебельные петли требуют точности при установке, поэтому возможность сделать ровно такое углубление.

В зависимости от типа панели фреза может сильно нагреваться, прижигать края и выбираемый из углубления материал. Поэтому при работе с такой основой рекомендуется устраивать перерывы для остывания сверла, делая 3-4 подхода. Обычно это происходит с панелями из МДФ. В работе с ЛДСП и ДСП элементы из твердых сплавов позволяют делать отверстия для петель быстро и без больших усилий.



Сверло ограничивается зубьями, не дающими отклоняться от заданного места.

Как правильно выбрать?

Оснастить дрель подходящим для выбранных петель сверлом – основная задача при работе с дверцами корпусной мебели. Чтобы отверстие было точно подогнано по радиусу и глубине, нужно взять фрезу необходимого диаметра.



Четырехшарнирные петли с чашей 35 мм При таких параметрах и сверло должно быть соответствующее.
Нестандартные крепления Требуют подходящего диаметра насадки.



Сверла Форстнера Подходят для деревянных и пластиковых панелей толщиной от 16 мм.

Отверстие получается идеально чистым, благодаря чему чашка петли ложится очень плотно.

Изделие необходимо у официального поставщика и заручиться гарантией.

Выбирать фрезерующие элементы следует в специализированных магазинах. Там можно найти и стандартное, и нетиповое сверло с сертификатом качества и гарантией от известных производителей. Слишком дешевые элементы – показатель некачественного продукта, поэтому стоит рассматривать варианты с ценой от средней по рынку. Такая фреза надежна и прослужит долго.

В зависимости от типа панели фреза может сильно нагреваться, прижигать края и выбираемый из углубления материал.

ВИДЕО: сверло форстнера

Предыдущая

ДругоеРегулировка петель на дверцах шкафа самостоятельно

Следующая

ДругоеКрепления для полок в шкафу. Какие они бывают и зачем нужны?

Пошаговая инструкция изготовления шкатулки для ключей из газетных трубочек

Плетение является одним из популярных видов ручного искусства, которое из множества ненужных газет может превратить их в прекрасные и долговечные шедевры. Такой род занятий не требует большого капиталовложения….

Создание вешалки для сушки полотенец в ванной

Этот незатейливый предмет не только сделает ванную более комфортной, но и украсит ее, дополнит лаконичный интерьер яркими деталями. А изготовленный своими руками такой аксессуар для полотенец обязательно…

Что такое ЛДСП в мебели?

Обычные первые плиты ДСП появились еще в 1918 году. Благодаря прогрессу за многие годы материалы стали качественнее, надежнее, в наши дни уже доступны влагостойкие ламинированные доски для производства…

Вешалка в прихожую своими руками.

Приходя домой, первое, что мы делаем – это снимаем верхнюю одежду и вешаем ее в шкаф или на вешалку. Последний вариант обладает некоторыми существенными преимуществами: занимает мало места, обеспечивает…

Как сделать подставку держатель под горячее из дерева своими руками?

Кухня станет островком домашнего уюта, комфорта и порядка, если все аксессуары будут красивыми и функциональными. Нетрудно догадаться, для чего на каждой кухне нужна подставка под горячее: чтобы поверхность…

Регулировка петель на дверцах шкафа самостоятельно

При создании комфортного жилья немаловажная роль достается мебели. Сборка и установка дивана, шкафа и других мебельных принадлежностей – не окончательная стадия в благоустройстве.

Регулировка дверей…

Сверло Форстнера по дереву (35 мм) MATRIX 70490 – цена, отзывы, характеристики, фото

Хвостовик – часть сверла, предназначенная для его крепления в инструменте. Современные производители выпускают оснастку с хвостовиками разных типов.

Для фиксации в ключевом патроне используются сверла с цилиндрическими и шестигранными хвостовиками.

Оснастка с цилиндрическим хвостовиком — одна из самых популярных на сегодняшний день. Однако такая форма препятствует передаче высокого крутящего момента, так как сверло в этом случае начитает проворачиваться в патроне.

Шестигранный хвостовик в этом плане более надежен. Такие сверла могут устанавливаться как в традиционном патроне, так и в держателе для бит в четверть дюйма. Последний вариант значительно сокращает время, затраченное на смену оснастки, но при этом, снижает точность работ. Для устранения подобного недостатка были разработаны сверла Centrotec со слегка скругленными гранями хвостовика.

Хвостовики SDS-типа используются в быстрозажимных патронах. Система SDS, разработанная и внедренная компанией Bosch в 70-х годах прошлого века, предназначена для быстрой смены сверл или буров.

Хвостовик типа SDS для крепления в инструменте имеет два паза. Его диаметр составляет 10 мм, а глубина погружения в патрон — 40 мм.

SDS-plus: на таком хвостовике имеется два открытых паза для направляющих клиньев патрона и два закрытых для упора стопорных шариков. Диаметр — 10 мм, фиксируется в патроне на глубину 40 мм. Как правило, применяется совместно с легким строительным инструментом.

SDS-max – оснастка с таким хвостовиком используется с тяжелым, профессиональным инструментом большой мощности и производительности. Такой хвостовик имеет значительные диаметр (18 мм) и глубину погружения в патрон (90 мм), крепится в инструменте благодаря трем открытым и двум закрытым пазам.

Хвостовик SDS-top имеет диаметр 14 мм, вставляется в патрон на глубину 70 мм. Оснастка с таким хвостовиком оптимальна для дрелей и перфораторов среднего класса (порядка 4 кг).

В хвостовиках типа SDS-quick пазы заменены на выступы. Это повышает устойчивость к проворачиванию и позволяет передавать оснастке больший крутящий момент.

Фреза, используемая для врезки мебельных петель в фасады – Сделаем мебель сами

Здравствуйте друзья.

Сегодня мы с вами рассмотрим режущий инструмент, с помощью которого делаются отверстия под чашечки мебельных четырехшарнирных петель.

Вообще, данное приспособление правильно называется не фрезой, а сверлом Форстнера.

Состоит оно из головки, содержащей режущие ножи (в некоторых вариантах их может быть два, а в некоторых – четыре). По центру головки есть специальный наконечник, для зацентровки приспособления (его ставят в размеченную для сверления точку).

Диметр головки фрезы – 35 миллиметров (точно под посадочную чашечку).

Сама головка насажена на шток, предназначенный для крепления данного инструмента в патрон дрели.

Таким инструментом, делают отверстия в древесине, МДФ, ДСП, пластике.

Подробнее о том, как врезаются мебельные петли, можно прочесть в этой статье.

Хочу лишь добавить, что при работе с этим инструментом нужно помнить две вещи:

Обычно, большинство мебельных фасадов имеет толщину 16 миллиметров, а глубина головки фрезы (вместе с наконечником) – больше этого размера.

По этому, если вы собираетесь делать посадочное отверстие в фасаде впервые, потренируйтесь сначала на остатках ДСП, и посмотрите, на какую глубину нужно загонять инструмент в тело материала (после каждого прохода, меряйте отверстие реальной петлей, чтобы не выбрать лишнего материала).

Для сверления таких отверстий, я, например, не использовал никогда специальных приспособлений, и сверлил их вручную (зачем без надобности усложнять простой процесс?).

И второе  – когда сверлите отверстие, не держите дрель строго вертикально фасаду. Нужно немного менять угол наклона, тем самым, равномерно выбирая материал высверливаемого отверстия.

При таком методе сверления, и фреза не будет перегреваться, и отверстие будет сверлиться быстрее.

Вот, в принципе и все, что касается этого, незаменимого в производстве мебели приспособления.

На этом все, до встречи.

Присадка мебельных петель

Под «присадкой петли» принято понимать последовательность операций по креплению петли на фасаде (дверце) мебели. Как правило, речь идет о т.н. четырехшарнирных петлях, как самых распространенных при производстве корпусной мебели. Для крепления четырехшарнирной петли на фасад, необходимо с тыльной стороны фасада изготовить специальное посадочное место – глухое отверстие определенного диаметра и глубины. О том, как правильно присадить мебельную петлю с применением минимального набора ручного инструмента пойдет речь в этой статье.


Четырехшарнирная петля (вид со стороны крепления).



Необходимый инструмент:

  1. Строительный уголок (угольник).
  2. Карандаш.
  3. Кернер (не обязательно).
  4. Сверло по металлу диаметром 2 мм (не обязательно).
  5. Сверло Фостнера диаметром 35 мм (или 26 мм для уменьшенных петель).
  6. Электродрель.

Сверло (фреза) Фостнера – весьма распространенная оснастка, применяется для выполнения глухих (не сквозных) отверстий в мягких материалах. При покупке сверла Фостнера, для присадки мебельных петель, необходимо обращать внимание на несколько моментов. Во-первых, игла (центральный острый кончик) сверла должна быть хорошо отцентрована (не иметь заметных биений). Во-вторых, сверло должно иметь твердосплавные (их часто называют победитовыми) резцы, иначе затупится очень быстро. Длина центрирующей иглы – очень важный параметр. Если длина иглы будет слишком большой, то возникает риск просверлить фасад насквозь. Если же длина иглы окажется недостаточной, то сверло (при сверлении ручной дрелью от руки) будет уводить в сторону. Как правило, длину иглы нового сверла приходится уменьшать (стачивать) примерно на 0,5 мм. Профессиональные (станочные) сверла Фостнера имеют уменьшенную длину иглы или не имеют таковой вовсе, так как они предназначены для специальных присадочных станков или обрабатывающих центров, там точность обеспечивается иными средствами. Настоятельно рекомендуется, прежде чем выполнять сверление в фасаде, сделать пробное сверление в аналогичном материале такой же толщины.



Подготовка.

Поверхность верстака, на которой будет выполняться присадка, должна быть ровной, чистой, нескользящей. Под фасад можно подложить, например, лист тонкой резины, кусок вспененного полиэтилена (вид утеплителя) или несколько слоев упаковочной стретч-пленки. Не будет лишним зафиксировать фасад струбцинами. Не забывайте о личной безопасности, при сверлении используйте защитные очки.



Разметка отверстий.

Разметка – ответственная операция. От её точности зависит точность установки петли и правильность ее работы. На рисунке ниже показаны размеры для нанесения разметки. Особое внимание следует уделить отступу 21-22 мм от рабочей (вдоль которой крепятся петли) стороны фасада. Другой отступ (на рисунке справа/слева) не столь важен в плане точности. Главное, чтобы первая и последняя петли фасада располагались на расстояниях от 70 до 150 мм от сторон фасада, смежных с рабочей стороной. Общее количество петель на фасаде может быть две или больше, в зависимости от размеров и веса фасада.


Отступы для разметки.




Отступ 21 мм.


Отступ 100 мм.


Кернение центра сверления.


После накернения, все готово к сверлению.

Сверление отверстия для петли.

Перед выполнением сверления, центр сверления рекомендуется накернить. Выполнять сверление необходимо на частоте вращения около 1500 об/мин, слишком высокие обороты приведут к подгоранию материала фасада, фреза быстро затупится из-за перегрева. При сверлении ручной дрелью, рекомендуется выполнять легкие круговые движения (описывающие конус с вершиной на игле сверла) малой амплитуды, это позволит повысить эффективность выборки материала. Так как глубина сверления, по большому счету, контролируется на глаз, то время от времени необходимо останавливать сверление и измерять глубину (проще всего это делать по имеющейся петле). Как правило, бывает достаточно глубины 12 мм.


Дрель со сверлом Фостнера диаметром 35 мм.


Сверло Фостнера крупным планом.


Начало сверления.



Сверление завершено.



Крепление петель на фасад.

Это самая простая операция. Для ее выполнения, нужно вставить петлю в просверленное отверстие, выровнять площадку чаши петли с помощью угольника, наметить карандашом места крепления и, после предварительного кернения и/или засверливания (сверлом диаметром около 2 мм), прикрутить петлю двумя саморезами 3,5×16 мм (длина саморезов зависит от толщины фасада). Небольшую неточность установки (до 1 мм) корректировать не обязательно. При определенном опыте, петлю можно прикручивать без разметки, кернения и засверливания, а просто по приложенному угольнику.


Установка петли в отверстие.


Выравнивание по угольнику и обозначение крепежных отверстий петли карандашом.


Кернение отверстий. Засверливание не выполнялось.


Закручивание саморезов.


Петли установлены на фасад.



Мы рассмотрели принцип ручной присадки петли, которую можно выполнить даже в домашних условиях. Однако, рекомендуется присадку петель выполнять на специализированном оборудовании (пусть даже самодельном), самый доступный вариант – обычный сверлильный станок вертикального типа начальной ценовой категории. Это позволит существенно повысить производительность труда, снизит риски порчи фасадов.

диаметр и размеры. Как выбрать и использовать?

Сверло (цилиндрический фрез) Форстнера, как и большая часть другого инструментария аналогичного назначения, применяется для того, чтобы создавать во всевозможных материалах правильные и аккуратные отверстия. Выбирать такой инструментарий, отличающийся как строением, так и ценой, необходимо в соответствии с материалом, в котором надлежит сделать отверстие, а также от характеристик, предъявляемых к геометрическим характеристикам последнего.

Особенности

Сверла Форстнера среди сверл иных видов выделяются 2 существенными положительными моментами.

  1. Эти режущие инструменты вследствие особенностей своей структуры дают возможность получать идеально чистый круглый срез без сколов. Специальный ободок, подрезающий отверстие по контуру, врезается в материал, подвергаемый обработке, и разрезает волокна его текстуры прежде, чем это сделают основные режущие лезвия. Собственно, вследствие этого получается полностью исключить появления сколов по кромкам создаваемого отверстия, сделать его с совершенно гладкими внутренними стенками и ровным дном.
  2. Сохранение четкого направления движения цилиндрических фрез Форстнера в ходе сверления обеспечивает специализированный ободок, а не центр острия, что свойственно для сверл иных видов. Такое свойство инструментария, который применяется главным образом в качестве сверла по древесине, очень востребовано тогда, когда требуется произвести сверловку отверстий на торцовых деталях изделия либо создать перекрывающиеся отверстия, а также располагающиеся под углом к волокнам, из которых складывается внутреннее строение подвергаемого обработке материала.

Из чего следует вывод, что, используя сверла Форстнера, можно создавать первоклассные отверстия даже тогда, когда их местоположение, а также внутреннее строение материала, подвергаемого обработке, не могут позволить обеспечить четкое направление подачи режущего инструментария любых других видов.

Размеры и диаметр

Все модификации инструментария обладают достаточно обширным диапазоном диаметров. Очень востребован цилиндрический фрез для петель на мебель 35-миллиметрового диаметра. Два других чуть менее востребованных диаметра – это 26 и 40 миллиметров. Длина хвостовика, еще называемого приводом сверла, в зависимости от изготовителя может колебаться, однако он, как правило, – это типовой для современных шуруповертов и электродрелей многогранник с 6 гранями длиною 10-12 сантиметров.

На привод может быть нанесена способом химической гравировки не только маркировка размеров сверла и логотип компании-производителя, но и специализированная шкала глубин погружения. Порой в набор может быть включен съемный ограничитель погружения. Он представляет собой металлический диск по диаметру на 4-6 миллиметров больше наружного диаметра режущего инструмента. На приводе ограничитель фиксируется посредством вкручиваемого в его втулку винтика.

Как выбрать?

Какие фрезы предпочтительнее купить – дорогостоящие оригинальные либо недорогие от производителей третьих фирм – выбор делается в зависимости от того, как часто будет нужно использовать их в работе. В мастерской, где предполагается стабильное изготовление мебельной продукции, потребуется достаточно часто применять этот инструментарий. К тому же нужны будут фрезы различных размеров. А исключительно для собственных бытовых нужд невыгодно покупать дорогой инструмент.

При интенсивном применении предпочтительнее купить оригинальную продукцию, чтобы создать условия для непрерывной работы и в то же время на долгий срок сохранить инструментарий в рабочем состоянии. Высокая стоимость впоследствии окупится. Для нечастого применения лучше приобрести комплект из 6-7 сверл ходовых размеров (включая цилиндрический фрез Форстнера 35 миллиметров), стоимость которых будет отвечать одному дорогому оригинальному образцу.

Как пользоваться?

Для монтажа петли понадобится прежде подготовить место для посадки. В этом вашим помощником будет специальное сверло.

Однако простого наличия инструментария недостаточно. Необходимо еще грамотно все сделать. Иначе цена просчета – это фасад вашей мебели, испорченный материал. Потренируйтесь сначала на каких-нибудь обрезках.

Итак, вам необходим набор, включающий в себя:

  • рулетку либо линейку;
  • цилиндрический фрез;
  • шило;
  • шуруповерт;
  • электродрель;
  • отвертка;
  • карандаш либо ручка;
  • средства индивидуальной защиты.

Набор может меняться, исходя из определенной ситуации. Чашу петли будет нужно врезать в фасад. В первую очередь на нем производится разметка. Самое главное – верно определить центр будущего отверстия под чашу. Центр отверстия метится в 22-23 миллиметрах от кромки материала. Это даст возможность оставить приблизительно 5 миллиметров между краем фасада и краем чаши петли.

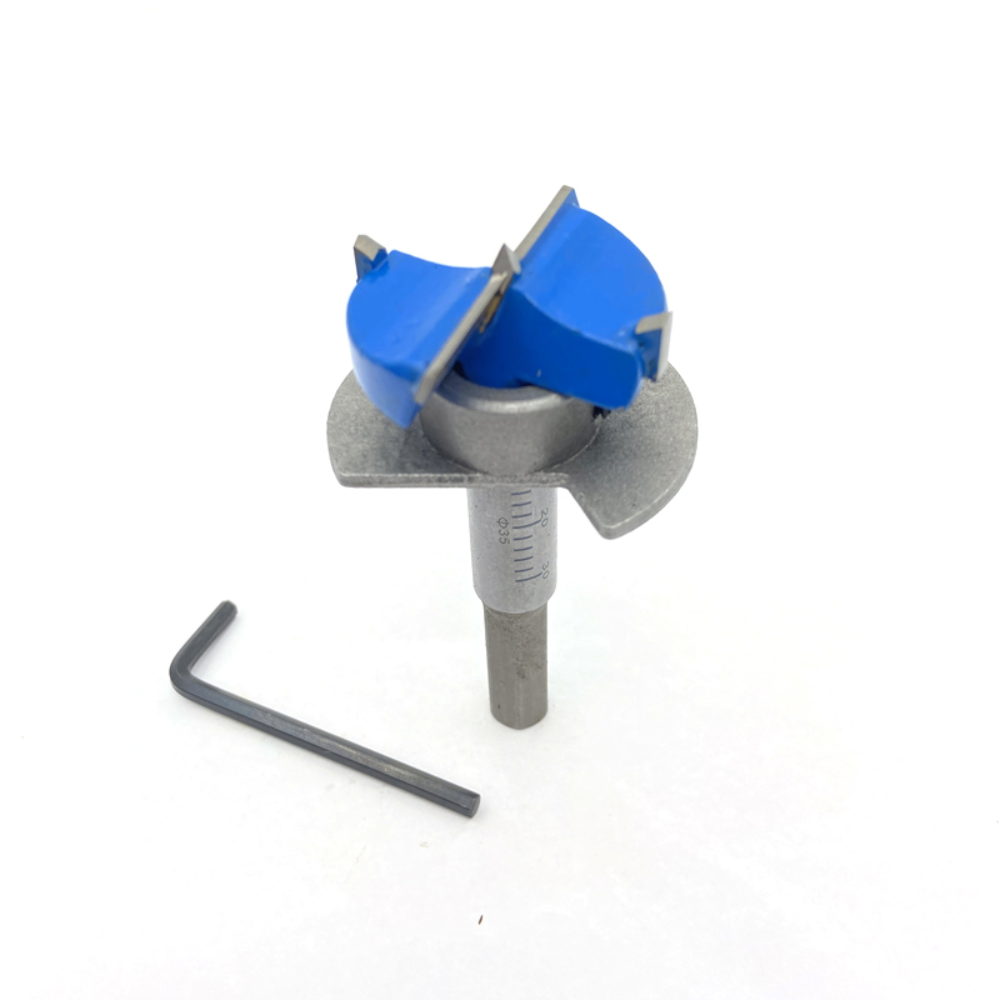

Рекомендуется практиковать фрезы с ограничителем, чтобы невзначай не просверлить отверстие насквозь либо глубже, чем необходимо. Сверлить необходимо под незначительным, постоянно сменяемым уклоном электрического инструмента.

По окончанию работ уберите все отходы материала, сделайте примерку и начинайте монтаж фурнитуры.

О том, какие свёрла Форстнера не стоит покупать, вы можете узнать в следующем видео.
