Сверло для резьбы м5: Размеры сверл под резьбу м 5 mm

Подбор диаметров сверл под резьбу

Содержание

• 1 Рекомендации по созданию
• 2 Выбор сверл для нарезания
• 3 Приспособления для формирования резьбы в изделии

При создании разъемных соединений оптимальным вариантом является резьбовое сочленение. Такие элементы используются повсеместно. С метизами, обладающими внешней резьбой проблем не существует. Они распространены в свободной продаже и их легко подобрать под свои нужды. При необходимости создании внутренней нарезки все несколько сложнее. Не везде, где необходимо она имеется. Поэтому приходится прибегать к самостоятельной нарезке вручную или с применением станков. Далее разберем, как правильно подобрать диаметр сверла под резьбу и приведем таблицы с этими данными.

Содержание

1. Рекомендации по созданию
2. Выбор сверл для нарезания
3. Приспособления для формирования резьбы в изделии

Рекомендации по созданию

Можно выделить несколько видов:

• Наружную;
• Внутреннюю.

Соединения подобного типа используются почти повсеместно. Они позволяют придавать вращению деталям поступательные движения. В любом оборудовании и механизмах применяются подобные сочленения.

Можно также выделить следующие группы:

• Однозаходовые;
• Многозаходовые;

По направлению движения направляющего типы:

• Левые;
• Правые.

По существующей системе размеров также существуют:

• Трубные;
• Метрические;
• Дюймовые.

Метрическая резьба характеризуется особым профилем, который обладает формой треугольника. Угол — 60°. Замер размеров производится в миллиметрах. В процессе создания больших шагов маркировка производится цифрами с включением буквенных обозначений. Цифровые данные показывают размер наружного диаметра. В любом техническом чертеже можно найти характеристики вида «М4, М6, М8» и аналоги. При обозначении метрической резьбы с нестандартными шагами, то дополнительно вводится цифра, обозначающая размер шага. В этом случае данные выглядят так – М8х0,8.

Соответственно с данными таблицы диаметров сверл под резьбу (далее приведен перечень формата «резьба – размер сверла»):

• М5 – 0,42 см;
• М4 – 0,33 см;
• М8 – 0,67 см;
• М12 – 0,96 см.

Под нарезку М6 подойдет отверстие диаметром 0,5 см. Для резьбы М3 сверло должно быть диаметром 0,21 см.

Вычислить размер отверстия можно по формуле, однако обычно используют специально разработанные таблицы диаметров сверл под резьбу. Так получается гораздо удобнее и быстрее, чем каждый раз считать все в своем уме.

Дюймовая обладает иным углом профиля. Он составляет 55°. Диаметр отверстий указывается в дюймах, а число ниток определяет шаг.

Трубная имеет отличие в первоначальном диаметре, который основывается на размере трубного отверстия. При обработке таких материалов нарезку выполняется лишь наружная.

Выбор сверл для нарезания

Для создания внутренней резьбы своими силами необходимо в заготовке создать отверстие, диаметром соответствующее инструменту для последующего нарезания. Любое отверстие обязано точно соответствовать размерам режущего инструмента. Как раз по этой причине следует точно подбирать размер сверла под последующую резку.

Сейчас проблем с поиском подходящего диаметра сверла не существует. Строительный рынок предлагает любые модификации сверл, начиная минимальными и заканчивая наиболее крупными. Исходя из конкретной задачи, можно создавать отверстия необходимых диаметров под те или иные нужды.

Приспособления для формирования резьбы в изделии

Чтобы нарезать внутри заготовки, требуется метчик. Это приспособление, напоминающее винт, обладающее углублениями, которые заострены. Стержень может являться коническим или цилиндровым. Канавки расположены продольным образом, разделяют резьбовое соединение на элементы, которые называются гребнями. Гребневые края представляют собою рабочие части.

Чтобы канавка была чистой, слой стали требуется убирать постепенно. Для этого понадобится одно приспособление, имеющее большую длину, или несколько соответствующих инструментов.

Единичные метчики также можно купить. Обычно их задействуют для восстановления испорченной резьбы. Чтобы нарезать новую, берут комплект. По данной причине метчики зачастую предоставляются потребителям по две штуки. Один предназначается для чернового обрабатывания, второй – для чистового. Первый создает углубление малого размера, Второй – проводит его очистку и увеличение. Изготавливаются и трехпроходные приспособления. Они монтируются в воротки. Устройство воротков бывает различным. Их размер должен находиться в соответствии с размером сверла.

В комплекте все предметы имеют метки. Они наносятся на хвостовики. Различия между рисками таковы:

• у метчика №1 верха зубьев подрезаны, гребенки достаточно длинны. Наружный радиус несколько меньше, чем у иных приспособлений в комплекте;
• у метчика №2 заборная область покороче, гребни подлиннее. Его размер больше, чем у метчика №1;
• метчик №3 имеет полные гребни зубцов. Его величина должна быть такой же, как и у формируемой резьбы.

Метчики бывают трубные (маркируются символом «G», предназначаются для формирования нарезки в трубных изделиях) и метрические (предназначаются для нарезания метрических типов).

Качество нарезки прямо зависимо от показателей метчика. Он должен быть сделан из высококачественного материала, располагать достаточной остротой. Чтобы продлить время применения приспособления и сделать выше параметры нарезки, задействуют смазывающее средство. Зачастую для того чтобы обучиться нарезанию, бывает достаточно трех-пяти попыток.

Работая со сверлом и резьбовым соединением необходимо с тщательностью выбирать характеристики инструмента, т.к. только в этом случае гарантируется качественный результат. Для этого и предлагаем соответствующие таблицы с необходимыми данными под все размеры.

Сверло для резьбы м8 в категории “Инструмент”

Сверло-метчик для резьбы М8 Х 1,25 мм Yato YT-44845

Доставка по Украине

200 грн

Купить

etools

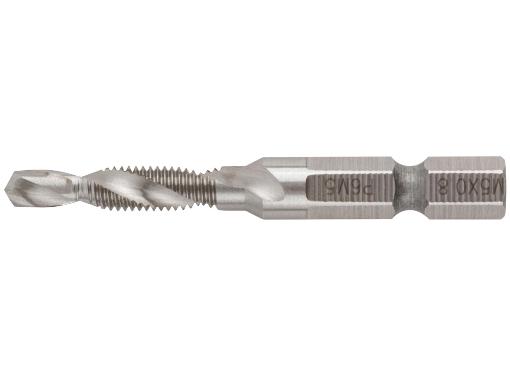

Сверло-метчик для резьбы М5 Х 0,8 мм Yato YT-44842

Доставка по Украине

180 грн

Купить

etools

Сверло-метчик HEX 1/4 для резьбы М5 Х 0,8 мм Yato YT-44842

Доставка по Украине

235 грн

227. 95 грн

Купить

Інтернет-магазин інструментів “KIEVTOOLS”

Сверло-метчик HEX 1/4 для резьбы М8 Х 1,25 мм Yato YT-44845

Доставка по Украине

248 грн

240.56 грн

Купить

Інтернет-магазин інструментів “KIEVTOOLS”

Сверло-метчик HEX 1/4 для резьбы М5 Х 0,8 мм Yato YT-44842

Доставка по Украине

235 грн

227.95 грн

Купить

Vitools

Сверло-метчик HEX 1/4 для резьбы М8 Х 1,25 мм Yato YT-44845

Доставка по Украине

248 грн

240.56 грн

Купить

Vitools

УСИЛЕННАЯ Распорная штанга стойка для лазерного уровня 3.36 м, РЕЗЬБА 1/4 И 5/8

На складе в г. Черновцы

Доставка по Украине

1 683 грн

1 598.85 грн

Купить

Інтернет-магазин “PROFIMAG”

Распорная штанга для лазерного уровня 3.36 м, РЕЗЬБА 1/4 И 5/8

На складе

Доставка по Украине

1 684.50 грн

1 600.28 грн

Купить

Інтернет-магазин “PROFIMAG”

Распорная штанга для лазерного уровня 3. 36 м, РЕЗЬБА 1/4 ИЛИ 5/8

На складе

Доставка по Украине

1 682.67 грн

1 598.54 грн

Купить

«НЕПРА»

Распорная ШТАНГА 4м Firecore для лазерного уровня резьба 1/4 и 5/8 Оригинал!

На складе

Доставка по Украине

2 400 грн

1 599 грн

Купить

Территория низких цен

2в1 ШТАНГА и тринога для лазерного уровня 3.7м Firecore резьба 1/4 и 5/8

На складе

Доставка по Украине

2 450 грн

2 199 грн

Купить

Территория низких цен

Набор для оптического нивелира: штатив резьба 5/8″, 1,65 м + рейка 3 м

На складе

Доставка по Украине

по 1 949.4 грн

от 3 продавцов

2 052 грн

1 949.40 грн

Купить

«НЕПРА»

Набор для оптического нивелира: штатив резьба 5/8″ 1,65 м + рейка 5 метров

На складе

Доставка по Украине

2 198. 49 — 2 199.25 грн

от 2 продавцов

2 314.20 грн

2 198.49 грн

Купить

«НЕПРА»

Распорная штанга для лазерного уровня 3.36 м, РЕЗЬБА 1/4 И 5/8

На складе

Доставка по Украине

2 300 грн

1 699 грн

Купить

Интернет-Магазин “BigSale-Shop”

2в1 ШТАНГА и тринога для лазерного уровня 3.7м Firecore резьба 1/4 и 5/8

На складе

Доставка по Украине

2 500 грн

2 149 грн

Купить

Интернет-Магазин “BigSale-Shop”

Смотрите также

Распорная ШТАНГА 4м Firecore для лазерного уровня резьба 1/4 и 5/8 Оригинал!

На складе

Доставка по Украине

2 300 грн

1 599 грн

Купить

Магазин “TopShop-plus”

2в1 ШТАНГА и тринога для лазерного уровня 3.7м Firecore резьба 1/4 и 5/8

На складе

Доставка по Украине

2 800 грн

2 199 грн

Купить

Магазин “TopShop-plus”

АКЦИЯ! УСИЛЕННАЯ Распорная ШТАНГА для лазерного уровня 4м Firecore резьба 1/4 и 5/8 Оригинал!

Доставка по Украине

2 554 грн

1 599 грн

Купить

Интернет-Магазин “TechnoLux+”

УСИЛЕННАЯ Распорная штанга стойка для лазерного уровня 3. 36 м, РЕЗЬБА 1/4 И 5/8

На складе

Доставка по Украине

1 598.22 — 1 599.3 грн

от 2 продавцов

1 777 грн

1 599.30 грн

Купить

⋐ N E O M A G ⋑

Распорная штанга для лазерного уровня 3.36 м, РЕЗЬБА 1/4 И 5/8

На складе в г. Черновцы

Доставка по Украине

1 598.43 — 1 599.3 грн

от 2 продавцов

1 777 грн

1 599.30 грн

Купить

⋐ N E O M A G ⋑

PROFI! Набор для оптического нивелира: штатив резьба 5/8″ 1,65 м + рейка про 5 метров

На складе

Доставка по Украине

2 444 грн

2 199.60 грн

Купить

⋐ N E O M A G ⋑

Анод магниевый с прокладкой для водонагревателей Tesy, Bosch Ø 26мм. длина 300мм. резьба м8.

На складе в г. Харьков

Доставка по Украине

820 грн

Купить

Штатив для оптического нивелира резьба 5/8″ 1,65 м + рейка 3 м

На складе

Доставка по Украине

2 052 грн

1 949. 40 грн

Купить

Штатив для оптического нивелира резьба 5/8″ 1,65 м + рейка 5 метров

На складе

Доставка по Украине

2 316 грн

2 200.20 грн

Купить

Набор приспособлений и футорок для восстановления резьбы М8х1.25, 15 предметов, в кейсе Forsage F-929U3

Доставка по Украине

по 437 грн

от 3 продавцов

437 грн

Купить

Stanley-ua

Набор футорок и метчиков для восстановления резьбы 33 предмета(М8х1, М10х1, М10х1.25, М12х1.25), в кейсе

Доставка по Украине

по 3 353 грн

от 4 продавцов

3 353 грн

Купить

Stanley-ua

Держатель газового сопла для полуавтоматической горелки МВ-14 М8 левая резьба.

На складе в г. Харьков

Доставка по Украине

40 грн

Купить

Интернет магазин сварочных комплектующих и расходных материалов SvarShop

Набор футорок для восстановления резьбы TOPTUL М8х1,25 JGEW2403

На складе

Доставка по Украине

1 161 грн

Купить

TOPTUL SHOP – профессиональный инструмент, оборудование, аксессуары для автосервиса

Набор для ремонта резьбы TOPTUL М5х0,8 JGEW2401

На складе

Доставка по Украине

856 грн

Купить

TOPTUL SHOP – профессиональный инструмент, оборудование, аксессуары для автосервиса

Размер сверла для нарезания резьбы M5?

студент123

Известный член

• 12 июля 2010 г.

• #1

Мне нужно просверлить и нарезать резьбу в macine класса ali для болта M5
поиск в Интернете говорит использовать отверстие 4,2 мм. Мои сверла работают на 4 мм, а затем на 4,5 мм
не видят прямого британского эквивалента 4,2 мм.

лучше использовать сверло 4 или 4,5 мм для сверления отверстия?

Майк



ДжимМ

Известный член

• 12 июля 2010 г.

• #2

Обычно я использую 4,5 мм, и до настоящего времени у меня не было никаких проблем. Фактически, я думаю, что 4,5 мм — это размер, который вы бы использовали для мелкого шага M5 9. 0007

ХТХ

Джим



тел.

Известный член

• 12 июля 2010 г.

• #3

Вы сойдете с рук с 4,5 мм для M5, но вам действительно нужно получить правильные 4,2 мм. На самом деле, лучшая инвестиция, которую может сделать любая мастерская, имеющая дело с метрической резьбой, — это набор 1–5,9.х 0,1 шагов сверла.



Боб Уорд

Известный член

• 12 июля 2010 г.

• #4

Вы не производите детали для адронного коллайдера, поэтому сверло диаметром 4,5 мм будет работать, как было сказано.

Лично я бы купил сверло диаметром 4,2 мм, так как вы находитесь в Великобритании, и у вас не должно возникнуть проблем с его поиском.



Оловянный сокол

Известный член

• 12 июля 2010 г.

• #5

распечатать копию этого
http://littlemachineshop.com/Reference/TapDrillSizes.pdf
Жестяная банка



Голубой чип

Известный член

• 12 июля 2010 г.

• #6

студент123 сказал:

Мне нужно просверлить и нарезать резьбу в macine класса ali для болта M5
, поиск в Интернете говорит, что используйте отверстие 4,2 мм. Мои сверла работают на 4 мм, а затем на 4,5 мм
не видят прямого британского эквивалента 4,2 мм.

лучше использовать сверло 4 или 4,5 мм для сверления отверстия?

Майк

Нажмите, чтобы развернуть…

Майк

Это источник в Великобритании, я считаю, что они очень хороши по соотношению цена-качество. Вы можете просто получить индивидуальные размеры для постукивания по мелкой метрике. Хотя лучше бы достал комплект как говорит Тел. Вы обнаружите, что некоторые материалы стучат лучше, если размер на одну десятую или около того больше номинального размера.

http://www.axminster.co.uk/axminster-packs-of-5-ground-hss-drill-bits-prod20559/
Дэйв БК



Нед Ладд

Известный член

• 12 июля 2010 г.

• #7

Привет, Майк,
Имперский эквивалент 4,2 мм — сверло номер 19. Лично я бы использовал 4,3 или номер 18 (зацепление резьбы 80%), но подойдет любой размер до 4,5 мм (60%), в зависимости от материала и области применения.

Если вы стремитесь к 75-80% вовлеченности, особенно в тредах небольшого размера, вы будете ломать меньше нажатий, хотя, конечно, никто на этом сайте не настолько неуклюж, чтобы сломать любой.
Нед



Лью_Меррик_PE

Гость

• 12 июля 2010 г.

• #8

Привет, Майк, 9 лет0007

Если вы зайдете на http://www.scribd.com/Lew Merrick, вы найдете документ Рекомендации по направляющим отверстиям , в котором приведены уравнения для расчета различных посадок направляющих отверстий (метчиков) и их влияния на прочность. сустава. Предполагается, что «стандартное» сверло для метчика создает резьбовое отверстие с зацеплением на 75% от полной резьбы. Это соглашение основано на обеспечении максимального срока службы метчика в большинстве случаев наряду с общепринятой допустимой осевой нагрузкой в ​​соединении. Если используется фактическое 75% полного зацепления резьбы, то соединение имеет резьбу 9.На 0 % прочнее соединения со 100 % резьбовым зацеплением.

Стандартная резьба M5 более формально определяется как резьба M5 X с шагом 0,8 мм. В этом случае направляющее отверстие ø4,5 мм создаст соединение с зацеплением на 48% полной резьбы. Это будет соединение, которое на 53% прочнее, чем соединение со 100% резьбовым зацеплением при осевой нагрузке. Это будет лучший

, который вы можете получить от соединения, поскольку другие факторы (качество метчика, качество настройки резьбонарезания и т. д.) ухудшат его значение.

Да, более чем в 90% случаев использование сверла с увеличенным (согласно таблице) метчиком будет работать нормально. Проблема в том, что реальный ответ требует понимания применения и загрузки сустава. В вашу пользу работает то, что в большинстве конструкций используются винты/болты значительно большего размера, чем требуется на самом деле. Типичный винт M5 с пределом текучести 1100 МПа не поддастся, пока к нему не будет приложено усилие 13,8 кН. Конструкторы часто используют «оценку на глаз», а не смотрят на фактические нагрузки. Это приводит к условиям (1) использования резьбы гораздо большего размера, чем необходимо; или (2) выход из строя резьбы (обычно, когда винт или болт переходит в режим изгиба).



Jasonb

Победитель проекта месяца!!!

• 12 июля 2010 г.

• #9

11/64 будет разумным дробным размером, если у вас нет сверл с буквами/цифрами.

Джейсон



Арнольдб

Известный член

• 12 июля 2010 г.

• #10

Майк, тебе дали много хороших советов.

Кстати, большую часть времени я также использую метрическую систему. Я рано узнал, что места, где я могу купить метчики, также продают подходящие сверла для метчиков, и я стараюсь покупать сверла для метчиков нужного размера (или пару для метчиков <4 мм), когда покупаю метчики. Затем я храню метчики и сверла вместе, отдельно от моих «обычных» сверл. Это избавляет от многих разочарований, когда дело доходит до постукивания.

Кроме того, это хорошо работает и для сверл для разверток; для своих разверток до 8 мм я покупаю высококачественные сверла, размер которых на 0,1 мм меньше, и проверяю их на сверление по размеру (не больше), а затем храню их вместе с развертками. Свыше 8 мм я использую сверла на 0,2 мм меньше, т.е. сверло 9,8 мм для развертки 10 мм. Это также избавит вас от многих разочарований в дальнейшем.

С уважением, Арнольд



Лью_Меррик_PE

Гость

• 12 июля 2010 г.

• #11

арнольдб сказал:

Затем я храню метчики и сверла вместе, отдельно от моих «обычных» сверл. Это избавляет от многих разочарований, когда дело доходит до постукивания.

Кроме того, это хорошо работает и для сверл для разверток; для своих разверток до 8 мм я покупаю высококачественные сверла, размер которых на 0,1 мм меньше, и проверяю их на сверление по размеру (не больше), а затем храню их вместе с развертками. Свыше 8 мм я использую сверла на 0,2 мм меньше, т.е. 9Сверло 0,8 мм для развертки 10 мм. Это также избавит вас от многих разочарований в дальнейшем.

Нажмите, чтобы развернуть…

Хотя я живу и работаю в почти исключительно дюймовом мире, это очень хороший совет. Почти все мои краны живут в деревянных лотках с поликарбонатной (лексановой – акриловой было бы лучше, но у меня есть клиент, для которого я все время делаю шаблоны из поликарбоната, и у меня осталось много мелких деталей) сдвижной крышкой. Каждый лоток предназначен для стандартных метчиков, заглушек, донных и спиральных метчиков (как минимум) с «скользящей верхней стороной», направленной так, чтобы прозрачная крышка хорошо подходила. На всех четырех сторонах лотка есть фирменная информация о кране (выжигание по дереву), поэтому я могу идентифицировать их, когда они стоят на полке.

В таком же наборе лотков я держу свои метчики с удлиненной выточкой. Любой, кто не использовал их, будет приятно удивлен, когда дело дойдет до нарезки глубоких отверстий — вы можете сделать это глубже, чем разумно, когда вам нужно. Поскольку эти метчики обычно имеют длину 6 или 8 дюймов (150 или 200 мм), держать их со «стандартными» метчиками нецелесообразно.

Я думал сделать то же самое со своими развертками, но для меня это нецелесообразно. Сегодня утром я развёртывал алюминий (7075-T6), а сегодня днём буду развёртывать нержавеющую сталь 303. Для разных материалов нужны разные припуски. Если бы я работал с более узким диапазоном материалов, это, вероятно, сработало бы.



студент123

Известный член

• 12 июля 2010 г.

• #12

Мужчины,

Спасибо за множество замечательных ответов.
Я выбрал 4,5 мм: сначала просверлил центр, затем 2 мм пилот (может быть, перебор?), затем 4,5 мм, затем нарезал резьбу. Работал нормально.

Майк



рози

Известный член

• 12 июля 2010 г.

• №13

Привет всем
Как правило, чтобы найти размер отверстия для метрических метчиков, вы вычитаете шаг из диаметра метчика.
например M5x.7 = сверло 4,3

ура
Пол



мклоц

Известный член

• 12 июля 2010 г.

• №14

Рузи сказал:

Привет всем
Как правило, чтобы найти размер отверстия для метрических метчиков, вы вычитаете шаг из диаметра метчика.
например, M5x.7 = сверло 4,3

Нажмите, чтобы развернуть. ..

Одинаково хорошо работает и для Imperial…

1/4-20

0,25 – 1/20 = 0,2 => Сверло №7

(Вот, если бы только система Imperial использовала рациональную, основанную на размерах номенклатуру сверл. )



Деанофид

Известный член

• 12 июля 2010 г.

• №15

mklotz сказал:

(Теперь, если бы имперская система использовала рациональную, основанную на размерах номенклатуру сверл.)

Нажмите, чтобы развернуть…

Стоппит!!



M5 X 0,8 D4 Комбинированное сверло и метчик из быстрорежущей стали

В вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

M5 X 0,8 D4 Комбинированное сверло и метчик из быстрорежущей стали

Увеличить изображение

Артикул 415-7224

Наличие В наличии

Доставка Ипс Граунд

21,29 $

Сохранить элемент

Поделиться Распечатать

Подробнее Значки Прожектор Отзывы

Артикул	415-7224
категория сверла	Комбинация сверла и метчика (нарезная)
Марка	Сделано в США
Артикул производителя №	415-7224
размер сверла	0,17
Общая длина	2-3/8
Материал	Быстрорежущая сталь

финишное покрытие	яркий
размер резьбы	М5 х 0,8
СОЖ через 905:00	№
предел шлифованной резьбы	Д4
длина сверла	13/32
длина резьбы	5/8

Полная информация

• Сделано в США

Обзор продукта

Применение	Стали, стальные сплавы и разнообразие непредубийственных материалов
. Автор: alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Copyright © 2024 Сервис-Инструмент Карта сайта × Поиск для:
