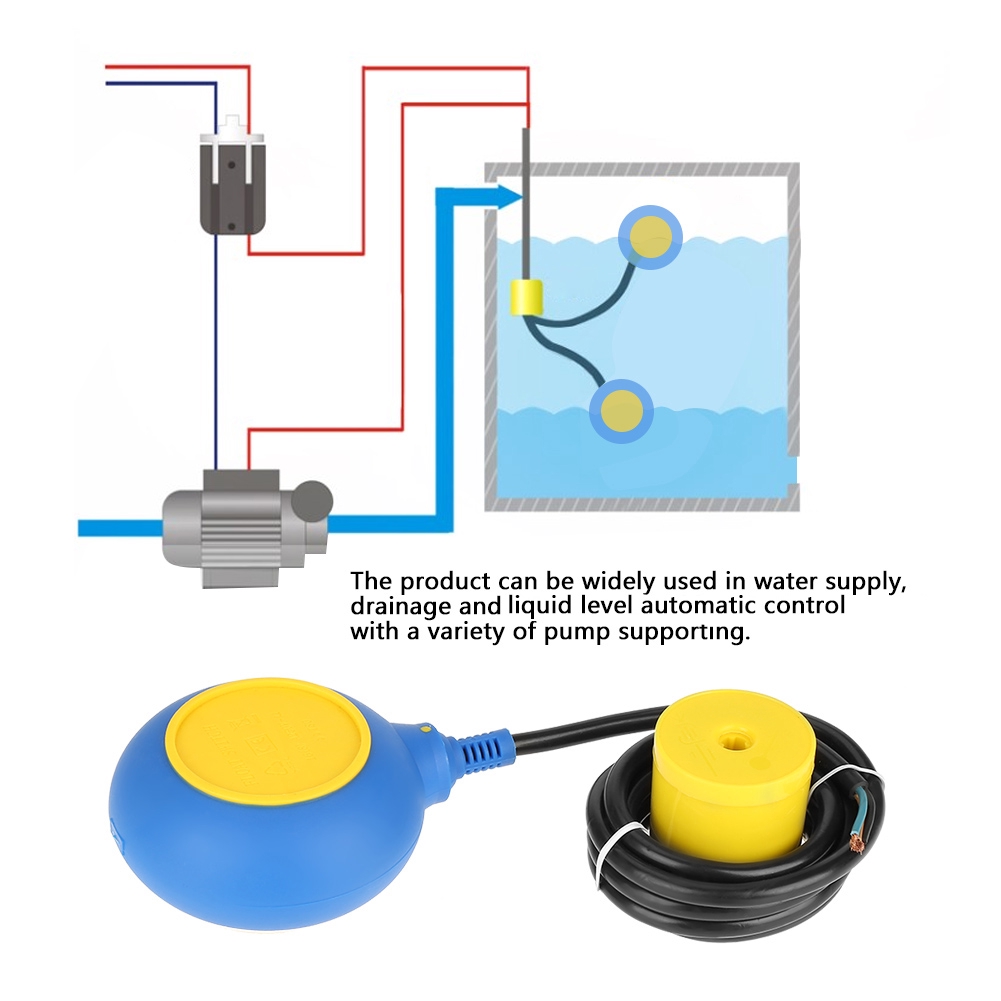

Схема подключения поплавкового выключателя с тремя проводами: Схема подключения поплавкового выключателя с тремя проводами

Содержание

Конструкция, виды и порядок подключения поплавка к насосу

В комплектации каждого погружного насоса предусмотрен поплавковый выключатель. Главная его задача заключается в принудительном отключении двигателя в случае снижения уровня воды до критического. Это позволяет защитить оборудование от перегрева и значительно продлить сроки его эксплуатации.

Устройство и особенности работы поплавка

Представленные на рынке поплавки обладают практически одинаковой конструкцией. Они состоят из:

  • заводского переключателя;
  • рычага для соединения контактов переключателя;
  • металлического шарика;
  • трех проводов, помещенных в кабель.

Внутренние детали поплавка защищены герметичным пластиковым корпусом. Он предотвращает контакт электропроводки с водой.

Каждый поплавок для насоса комплектуется тремя проводами. Первый подключается к штатному открытому контакту, а второй – к закрытому. Третий провод остается общим для всех.

Иногда на рынке можно найти насос с поплавком, оборудованным двумя тонкими проводами. При отключении насоса они разрывают электроцепь и снова соединяют ее, когда пользователь включает оборудование для перекачки.

Поплавок с тремя проводами – универсальный. Он подходит не только для контроля над сухим ходом, но и для отключения агрегата в случае перелива. Переключение режимов в нем происходит между двумя подключенными и одним общим проводами.

Насос поплавковый может комплектоваться проводами разных цветов. Как правило, черный провод – общий. Благодаря синему проводу происходит отключение оборудования, если уровень воды достигает критической отметки. Коричневый провод отвечает за регулировку насоса, если агрегат используется для заполнения резервуара.

Не допустить случайного перелива или перехода оборудования в режим сухого хода можно при помощи регулировки проводов внутри поплавка. При этом нужно учитывать, что помпа должна отключаться тогда, когда она еще находится под толщей воды.

Стальной шарик отвечает за положение поплавка. Встроенный в конструкцию рычаг необходим для переключения контактов, включающих и отключающих оборудование.

Зафиксировать шарик в нужном положении помогают магниты. При этом наклон, позволяющий шарику свободно перемещаться, составляет 70°. Этот параметр может меняться в зависимости от модификации оборудования.

Виды поплавков и их назначение

Поплавки, используемые в конструкции электронасосов, делятся на 2 типа. К первому относятся легкие выключатели. Ими, как правило, оснащено оборудование для перекачки чистой воды. Легкий электронный поплавок не в состоянии перекачать сильно загрязненную воду, содержащую песок.

Второй тип – тяжелые поплавки. Ими комплектуются габаритные дренажные агрегаты. Они выделяются повышенной надежностью и стоят гораздо дороже легких выключателей.

Как подключить поплавковый выключатель к насосу?

Производители поплавков предусматривают несколько способов монтажа и подключения приборов.

В любом случае, прежде, чем будет производиться установка поплавка для насоса, потребуется убедиться, что потребляемый оборудованием ток меньше, чем максимально допустимый, указанный в инструкции по эксплуатации агрегата.

Наиболее простым принято считать монтаж поплавка в специальной емкости. Для этого используется кабель и грузило, поставляемое в комплекте с прибором. Чтобы установить поплавок, необходимо:

  1. Надеть грузило на имеющейся кабель и вычислить свободный ход выключателя;
  2. Прикрепить грузило, используя для этого защелку;
  3. Аккуратно зафиксировать кабель снаружи емкости.

После монтажа должно быть произведено подключение поплавкового выключателя к насосу. Для этого нужно использовать схему, которая, как правило, поставляется в комплекте с прибором.

Далее необходимо проверить работоспособность системы. Пользователь должен включить агрегат и подождать около 2 часов. Оборудование должно стабильно выкачивать воду. В случае сбоев в его работе нужно выключить насос и проверить правильность монтажа выключателя.

Как настроить поплавок?

Отрегулировать поплавок для включения насоса сможет практически каждый пользователь. Это позволяет установить необходимую глубину погружения и задать настройки уровня воды, при котором оборудование будет включаться и выключаться.

Самый простой способ настройки – обвязка насоса с одновременной фиксацией поплавка на необходимом уровне рядом с корпусом. Для этого можно использовать стальную проволоку. Выключатель должен фиксироваться плотно, но при этом нужно оставить ему возможность вытягиваться из-под троса в случае необходимости.

Поломки и ремонт поплавкового выключателя

Существует несколько наиболее распространенных неисправностей поплавков. Их можно устранить своими руками, но для этого необходимо действовать строго в указанном порядке.

Поплавковый выключатель работает по принципу рычага. Он отвечает за соединение клемм, благодаря чему двигатель насоса получает питание, и их разъединение. В некоторых случаях внутри плоскости, где соприкасаются клеммы, скапливается ржавчина и грязь. Из-за этого поплавок работает сначала с перепадами, а затем и вовсе перестает функционировать. Для устранения поломки потребуется разобрать и тщательно очистить его, не задевая провода.

Чтобы избежать засорений в дальнейшем, нужно изучить назначение насоса и его поплавка. Оборудование для перекачивания чистой питьевой воды нельзя использовать для работы с загрязненной жидкостью.

Иногда прибор перестает функционировать из-за излома провода, соединяющего его с самим насосом. Проверить это можно, параллельно подключив второй провод. Если после этого оборудование начало работать, значит, старый провод потребуется снять, установив вместо него новый.

звезда, треугольник, трехфазная сеть 380В, однофазная сеть 220В

Практически ежедневно мы сталкиваемся с одним и тем же вопросом от наших клиентов: «как подключить электродвигатель к сети питания?»

Самый простой и надежный способ – обратиться к нормальному электрику и не экономить на этом, т. к. зачастую, пытаясь сэкономить, приглашают «дядю Васю», или других отзывчивых «специалистов», которые рядом, но на самом деле слабо понимают, что происходит.
В лучшем случае, эти «профи» звонят и спрашивают – правильно ли я подключаю. Тут ещё есть шанс не спалить двигатель. Сразу становится понятна квалификация «электрика», когда задают такие вопросы, от которых можно просто впасть в ступор (так как именно этому и учат электриков).

Например:
– зачем шесть контактов в двигателе?
– а почему контактов всего три?
– что такое «звезда» и «треугольник»?
– а почему, когда я подключаю трехфазный насос и ставлю поплавковый выключатель, который рвёт одну фазу, двигатель не останавливается?
– а как измерить ток в обмотках?
– что такое пускатель?
и т.п.

Если ваш электрик задаёт такие вопросы, то нужно его отправить туда, откуда он пришёл. Иначе всё закончится сгоревшим электродвигателем, потерей денег, времени, дорогостоящим ремонтом. Давайте попробуем разобраться в схемах подключения электродвигателя к электропитанию.
Для начала нужно понимать, что существуют несколько популярных типов сетей переменного тока:

1. Однофазная сеть 220 В,

2. Трехфазная сеть 220 В (обычно используется на кораблях),
3. Трехфазная сеть 220В/380В,
4. Трехфазная сеть 380В/660В.
Есть ещё на напряжение 6000В и некоторые другие редкие, но их рассматривать не будем.

В трёхфазной сети обычно есть 4 провода (3 фазы и ноль). Может быть ещё отдельный провод «земля». Но бывают и без нулевого провода.

Как определить напряжение в вашей сети?
Очень просто. Для этого нужно измерить напряжение между фазами и между нулём и фазой.

В сетях 220/380 В напряжение между фазами (U1, U2 и U3) будет равно 380 В, а напряжение между нолём и фазой (U4, U5 и U6) будет равно 220 В.
В сетях 380/660В напряжение между любыми фазами (U1, U2 и U3) будет равно 660В, а напряжение между нулем и фазой (U4, U5 и U6) будет равно 380 В.


Возможные схемы подключения обмоток электродвигателей

Асинхронные электродвигатели имеют три обмотки, каждая из которых имеет начало и конец и соответствует своей фазе.

Системы обозначения обмоток могут быть разными. В современных электродвигателях принята система обозначения обмоток U, V и W, а их выводы обозначают цифрой 1 начало обмотки и цифрой 2 – её конец, то есть обмотка U имеет два вывода: U1 и U2, обмотка V – V1 и V2, а обмотка W – W1 и W2.

Однако до сих пор ещё в эксплуатации находятся старые асинхронные двигатели, сделанные во времена СССР и имеющие старую советскую систему маркировки. В них начала обмоток обозначаются C1, C2, C3, а концы – C4, C5, C6. Значит, первая обмотка имеет выводы C1 и C4, вторая – C2 и C5, а третья – C3 и C6.

Обмотки трёхфазных электродвигателей можно подключать по двум различным схемам: звездой (Y) или треугольником (Δ).

Подключение электродвигателя по схеме звезда

Название схемы подключения обусловлено тем, что при соединении обмоток по данной схеме (см. рисунок справа), визуально это напоминает трёхлучевую звезду.


Как видно из схемы подключения электродвигателя, все три обмотки своим одним концом соединены вместе.

При таком подключении (сеть 220/380 В), к каждой обмотке отдельно подходит напряжение 220 В, а к двум обмоткам, соединённым последовательно, – напряжение 380 В.

Основным преимуществом подключения электродвигателя по схеме звезда являются небольшие пусковые токи, так как напряжение питания 380 В (межфазное) потребляют сразу 2 обмотки, в отличие от схемы «треугольник». Но при таком подключении мощность питаемого электродвигателя ограничена (главным образом из экономических соображений): обычно по звезде включают относительно слабые электродвигатели.


Подключение электродвигателя по схеме треугольник

Название этой схемы также идёт от графического изображения (см. правый рисунок):


Как видно из схемы подключения электродвигателя – «треугольник», обмотки подключаются последовательно друг к другу: конец первой обмотки соединяется с началом второй и так далее.

То есть к каждой обмотке будет приложено напряжение 380 В (при использовании сети 220/380 В). В этом случае по обмоткам течёт больший ток, по треугольнику обычно включают двигатели большей мощности, чем при соединении по звезде (от 7,5 кВт и выше).


Подключение электродвигателя к трёхфазной сети на 380 В

Последовательность действий такова:

1. Для начала выясняем, на какое напряжение рассчитана наша сеть.
2. Далее смотрим на табличку, которая есть на электродвигателе, она может выглядеть так (звезда Y /треугольник Δ):



Двигатель для однофазной сети 220В
(~ 1, 220В)

Двигатель для трехфазной сети
220В/380В (220/380, Δ / Y)

Двигатель для трехфазной сети 380В
(~ 3, Y, 380В)

Двигатель для трехфазной сети
(380В / 660В (Δ / Y, 380В / 660В)


3. После идентификации параметров сети и параметров электрического подключения электродвигателя (звезда Y /треугольник Δ), переходим к физическому электрическому подключению электродвигателя.
4. Чтобы включить трёхфазный электродвигатель, нужно одновременно подать напряжение на все 3 фазы.
Достаточно частая причина выхода из строя электродвигателя – работа на двух фазах. Это может произойти из-за неисправного пускателя, или при перекосе фаз (когда напряжение в одной из фаз сильно меньше, чем в двух других).
Есть 2 способа подключения электродвигателя:
– использование автоматического выключателя или автомата защиты электродвигателя

Эти устройства при включении подают напряжение сразу на все 3 фазы. Мы рекомендуем ставить именно автомат защиты электродвигателя серии MS, так как его можно настроить в точности на рабочий ток электродвигателя, и он будет чутко отслеживать его повышение в случае перегрузки. Это устройство в момент пуска даёт возможность некоторое время работать на повышенном (пусковом) токе, не отключая двигатель.
Обычный же автомат защиты требуется ставить с превышением номинального тока электродвигателя, с учётом пускового тока (в 2-3 раза выше номинала).
Такой автомат может отключить двигатель только в случае КЗ или его заклинивания, что часто не обеспечивает нужной защиты.

– использование пускателя

Пускатель представляет собой электромеханический контактор, который замыкает каждую фазу с соответствующей обмоткой электродвигателя.
Привод механизма контактора осуществляется с помощью электромагнита (соленоида).

Устройство электромагнитного пускателя:

Магнитный пускатель устроен достаточно просто и состоит из следующих частей:

(1) Катушка электромагнита
(2) Пружина
(3) Подвижная рама с контактами (4) для подключения питания сети (или обмоток)
(5) Контакты неподвижные для подключения обмоток электродвигателя (сети питания).

При подаче питания на катушку, рама (3) с контактами (4) опускается и замыкает свои контакты на соответствующие неподвижные контакты (5).

Типовая схема подключения электродвигателя с использованием пускателя:


При выборе пускателя следует обращать внимание на напряжение питания катушки магнитного пускателя и покупать его в соответствии с возможностью подключения к конкретной сети (например, если у вас есть только 3 провода и сеть на 380 В, то катушку нужно брать на 380 В, если у вас сеть 220/380 В, то катушка может быть и на 220 В).

5. Проконтролировать, в правильную ли сторону крутится вал.
Если требуется изменить направление вращения вала электродвигателя, то нужно просто поменять местами любые 2 фазы. Это особенно важно при запитывании центробежных электронасосов, имеющих строго определённое направление вращения рабочего колеса


Как подключить поплавковый выключатель к трёхфазному насосу

Из всего вышеописанного становится понятно, что для управления трёхфазным электродвигателем насоса в автоматическом режиме с использованием поплавкового выключателя НЕЛЬЗЯ просто разрывать одну фазу, как это делается с монофазными двигателями в однофазной сети.

Самый простой способ – использовать для автоматизации магнитный пускатель.
В этом случае достаточно поплавковый выключатель встроить последовательно в цепь питания катушки пускателя. При замыкании цепи поплавком будет замыкаться цепь катушки пускателя, и включаться электродвигатель, при размыкании – будет отключаться питание электродвигателя.

Подключение электродвигателя к однофазной сети 220 В

Обычно для подключения к однофазной сети 220В используются специальные двигатели, предназначенные для подключения именно к такой сети, и вопросов с их питанием не возникает, т.к. для этого просто требуется вставить вилку (большинство бытовых насосов оснащены стандартной вилкой Шуко) в розетку

Иногда требуется подключение трехфазного электродвигателя к сети 220 В (если, например, нет возможности провести трехфазную сеть).

Максимально возможная мощность электродвигателя, который можно включить в однофазную сеть 220 В, составляет 2,2 кВт.

Самый простой способ – подключить электродвигатель через частотный преобразователь, рассчитанный на питание от сети 220 В.

Следует помнить, что частотный преобразователь на 220 В, выдает на выходе 3 фазы по 220 В. То есть подключить к нему можно только электродвигатель, который имеет напряжение питания на 220 В трёхфазной сети (обычно это двигатели с шестью контактами в распаячной коробке, обмотки которых можно подключить как по звезде, так и по треугольнику). В данном случае требуется подключение обмоток по треугольнику.

Возможно ещё более простое подключение трехфазного электродвигателя в сеть 220 В с использованием конденсатора, но такое подключение приведёт к потере мощности электродвигателя приблизительно на 30%. Третья обмотка запитывается через конденсатор от любой другой.

Данный тип подключения мы рассматривать не будем, так как нормально с насосами такой способ не работает (либо при старте двигатель не запускается, либо электродвигатель перегревается из-за снижения мощности).


Использование частотного преобразователя

В настоящее время достаточно активно все стали применять частотные преобразователи для управления частотой вращения (оборотами) электродвигателя.

Это позволяет не только экономить электроэнергию (например, при использовании частотного регулирования насосов для подачи воды), но и управлять подачей насосов объёмного типа, превращая их в дозировочные (любые насосы объёмного принципа действия).

Но очень часто при использовании частотных преобразователей не обращают внимания на некоторые нюансы их применения:

– регулировка частоты, без доработки электродвигателя, возможна в пределах регулировки частоты +/- 30% от рабочей (50 Гц),
– при увеличении частоты вращения более 65 Гц требуется замена подшипников на усиленные (сейчас с помощью ЧП возможно поднять частоту тока до 400 Гц, обычные подшипники просто разваливаются на таких скоростях),
– при уменьшении частоты вращения встроенный вентилятор электродвигателя начинает работать неэффективно, что приводит к перегреву обмоток.

Из-за того, что не обращают внимания при проектировании установок на такие «мелочи», очень часто электродвигатели выходят из строя.

Для работы на низкой частоте ОБЯЗАТЕЛЬНО требуется установка дополнительного вентилятора принудительного охлаждения электродвигателя.

Вместо крышки вентилятора устанавливается вентилятор принудительного охлаждения (см. фото). В этом случае, даже при снижении оборотов вала основного двигателя,
дополнительный вентилятор обеспечит надёжное охлаждение электродвигателя.

Мы имеем большой опыт модернизации электродвигателей для работы на низкой частоте.
На фото можно видеть винтовые насосы с дополнительными вентиляторами на электродвигателях.

Данные насосы используются в качестве дозирующих насосов на пищевом производстве.


Надеемся, что данная статья поможет вам правильно подключить электродвигатель к сети самостоятельно (ну или хотя бы понять, что перед вами не электрик, а «специалист широкого профиля»).


Технический директор
ООО “Насосы Ампика”
Моисеев Юрий.


Правильное подключение поплавкового выключателя к двухполюсному контактору для скважинного насоса.

У меня есть Mars 780 61347 двухполюсный контактор 30А:

Я использую этот контактор для управления скважинным насосом 220 В, который заполняет бачок. Затем у меня в поплавке есть поплавковый выключатель, который при закрытии должен привести к срабатыванию скважинного насоса и заполнению цистерны.

У меня есть 30А 2P выключатель в коробке, которая питает нижнюю часть контактора. Верхняя часть контактора подключена к насосу. Если это имеет значение, эти провода присоединяются к контактору с помощью винтов, а не золотых контактов, которые можно увидеть на рисунке.

Контактор имеет два серебряных контакта, которые предназначены для подачи питания на катушку, по одному с каждой стороны. Как подключить поплавковый выключатель к этой настройке?

Заранее спасибо.

Поплавковый выключатель

Если это имеет значение, у меня есть поплавковый выключатель SJE Pumpmaster:

http://www.sjerhombus.com/ses-controls-float-switches-details.php?ID=50&ID=49

Остальная часть истории

Я хотел ответить на некоторые комментарии ради потомков.

Если вы не знаете, что означает «в серии», вам, вероятно, не следует выполнять электромонтажные работы.

Я понимаю, что это означает в целом, но эта настройка несколько смутила и как применить «последовательно» к текущей ситуации.

Реальность состояла в том, что я на самом деле не делал работу сам. Ребята, которые вырыли мой колодец, устанавливали все это оборудование. Я не всегда доверял работе, которую они выполняли, поэтому я просил их объяснить мне кое-что. Когда установщик объяснил, как он собирается подключить контактор, он сказал мне, что у него будет только один провод, идущий к катушке, и выход с другой стороны без какого-либо подключения к ней. Это показалось мне очень неправильным, но он сказал, что б / у было 220, это будет «просто работать». Я сильно сомневался в этом и разместил здесь, чтобы подтвердить правильный способ его передачи.

К тому времени, когда он закончил, он понял, что совершил ошибку, и запрограммировал ее как схему @ Tester101.

Согласно комментарию Tester101, почему вы вообще используете контактор? Какой тип и размер скважинного насоса (погружной, струйный насос) и в настоящее время он подключен или подключен? Кроме того, какая у вас модель поплавка? Надеюсь, это модель “PMU” (накачка), но у них также есть версии с и без штекеров (вот почему я спрашиваю). Все это потенциально продиктует лучший способ связать это.

Я использую контактор, потому что установщики скважин сказали, что так и должно быть. Они объяснили, что проводка поплавкового выключателя была слишком маленькой, чтобы пропустить ток насоса через этот провод. Это погружной насос на 3/4 л.с., который они подключили с помощью провода 10-го калибра. Модель поплавкового выключателя связана с выше.

Для чего предназначен и как работает поплавковый выключатель

Надежный, практичный и удобный поплавковый выключатель обеспечивает корректную автоматическую регулировку работы электрических насосов в канализационных, дренажных, водоотводных и водоподающих системах, исполняет роль датчика уровня воды и предохраняет оборудование от «сухого хода».

Правильно подключенный прибор следит за функционированием коммуникационных элементов и включает либо отключает насос при изменении допустимого уровня воды или другой жидкости в системе. Размещается в различных накопительных баках, емкостях, резервуарах, колодцах и пр.

Содержание статьи:

Конструкционное устройство и возможности агрегата

Выключатель поплавкового типа имеет элементарную конструкцию. Внутри корпуса, сделанного из прочного термостойкого пластика, располагается рабочий электрический переключатель. Там же находится рычаг для переброски контактов в переключателе и стальной шарик, меняющий положение рычажного элемента при изменении положения самого поплавка.

Устройства такого типа относятся к универсальным вариантам бытового оборудования, потому что одинаково корректно срабатывают как в случае переполнения, так и при опустошении накопительного резервуара.

Несмотря на конструкционную простоту, поплавковый выключатель демонстрирует высокую эффективность и может решать параллельно сразу несколько задач. Наличие этого устройства существенно облегчает управление оборудованием и продлевает его полноценное, качественное функционирование

От переключательного узла ответвляется кабель, состоящий из трех проводов – синего, коричневого и черного. Один из них (черный) является общим, коричневый выходит от нормально закрытого, а синий – от нормально открытого контактов переключателя.

Когда поплавок в резервуаре находится в нижнем положении, цепь замыкается между синим и черным проводами. Если прибор переходит в верхнее положение, происходит замыкание контактов между коричневым и черным элементами. В каждом отдельном случае провод, не задействованный в схеме подключения, должен быть надежно и качественно заизолирован

К подводящему кабелю и коробке корпуса тоже предъявляются особые требования. Первый элемент просто обязан иметь максимально высокий уровень влагостойкости, а вторая деталь должна быть полностью герметична и непроницаема для воды.

Выходное отверстие прибора укрепляется дополнительным высокопрочным уплотнителем и оснащается практичным приспособлением, обеспечивающим нейтрализацию в кабеле механических напряжений.

Поплавковый выключатель защищает насос от холостого хода, возникающего в момент, когда из резервуара почти полностью откачана накопившаяся жидкость

Заизолированная полая часть кабельного ввода заполняется полимерной смолой. Это исключает попадание внутрь влаги или любой другой жидкости, в которой функционирует оборудование.

Корпус и оболочка кабеля обладают высокой прочностью и термостойкостью. Благодаря этому они практически неуязвимы к воздействию таких элементов агрессивной среды, как жидкие масла, фекальные воды, мочевая и фруктовая кислота, бензин и пр.

Для более точного контроля работы насоса в коммуникационной системе можно разместить внутри резервуара с жидкостью несколько поплавковых выключателей. Каждый из них будет выполнять определенную функцию и существенно облегчит процесс эксплуатации оборудования

Внутреннее пространство корпуса выключателя заполнено воздухом. Поэтому прибор стремится всплыть на поверхность и занять максимально высокое положение. Когда уровень жидкости в резервуаре падает, поплавок естественным путем опускается вниз.

Длина провода, предусмотренного для перемещения механизма, регулирует разброс между верхним и нижним положениями поплавка. Базовую отправную точку, относительно которой осуществляется движение, задает груз, перемещающийся вдоль кабеля выключателя.

Пластиковый корпус обладает гладкой, непористой поверхностью. К ней не пристают загрязнения и не прилипают фрагменты отходов жизнедеятельности человека, оказавшиеся в сточных или канализационных водах.

Песок, бумага и любые другие твердые или плотные кусочки и элементы соскальзывают с агрегата, никак не влияя на его работоспособность, плавучесть и функциональность.

Выключатели-поплавки мультифункциональны и способны решать целый комплекс заданий разного уровня сложности.

Всего несколько модулей, смонтированных в одном резервуаре, обеспечивают:

  • эффективное функционирование главного насоса коммуникационной системы;
  • полноценную работу вспомогательной помпы.

Кроме того, они могут играть роль аварийного контроллера, четко фиксируя резкое понижение уровня жидкости в резервуаре и выступать в качестве датчика-сигнализатора перелива.

Дренажный насос, оснащенный выключателем поплавкового типа, поможет в период таяния снегов или в сезон дождей осушить прилегающую к домовладению местность или выкачать воду из бассейна для плановой чистки и дальнейшей полноценной эксплуатации

Это даст возможность снизить нагрузку на оборудование и защитит от лишнего износа, перехода на «сухой ход» и прочих неприятных, но потенциально возможных происшествий.

Общая классификация устройств

Поплавковые современные выключатели подразделяются на два типа. Легкие модули предназначаются для насосных комплексов, осуществляющих отвод или снабжение потребителей проточной водой для бытовых целей. Тяжелые приборы используются при управлении дренажным и .

Сколько поплавков разместить в резервуаре, определяется отдельно в каждом индивидуальном случае, и напрямую зависит от числа подключенных насосов и общей потребности системы в предохранительных агрегатах

Покупать поплавковый выключатель для насоса нужно с четким пониманием задач, которые необходимо решить. Легкие элементы привлекают клиентов низкой ценой, но могут работать только в чистой воде, предназначенной для питья и бытовых нужд.

Тяжелые агрегаты эффективно функционируют в среде любого уровня агрессивности, однако применять их для обычной воды считается нецелесообразным из-за высокой стоимости.

Условия совершения правильной покупки

Перед покупкой сигнализатора-поплавка необходимо обозначить область и способ применения оборудования, необходимые электрические характеристики, размеры модуля и длину кабеля.

Когда в коммуникациях используется насос старого образца, не оснащенный выключателем, всегда есть риск того, что оборудование может выйти из строя благодаря внезапно возникшей сверхнормативной нагрузке

Чтобы избежать неприятностей, стоит отдельно приобрести поплавковый элемент и подключить его к системе своими руками или посредством вызова на дом профессионала.

Если поплавком планируется оснастить водоотводную или , достаточно будет приобрести недорогой модуль легкого типа. Он обладает хорошей плавательной способностью, четко реагирует на уровень воды в резервуаре и сразу же подает сигнал другим элементам системы, если вдруг случаются какие-то изменения.

Для дренажно-канализационных систем подойдут тяжелые поплавки без грузила, предназначенные для нахождения в агрессивной среде высокой плотности.

Нюансы электрических характеристик

Сила тока и напряжение поплавкового выключателя должны четко соответствовать параметрам электрического насоса. Уровень напряжения, как правило, составляет 220 В. Допустимы колебания этого показателя в пределах 5-10%, как в большую, так и в меньшую сторону.

Что касается силы тока, эта величина у выключателя должна превышать параметры, прописанные для насоса. В документации поплавка обычно пишется максимально допустимый показатель для реактивной и активной нагрузок. При подключении насосного оборудования обычно учитывают число, соответствующее реактивной позиции.

Дополнительные критерии выбора

Температурный диапазон поплавковых выключателей довольно велик. Благодаря этому для забора воды из колодца или скважины можно выбрать любой агрегат, максимально подходящий для поставленных задач по всем остальным параметрам.

Средний показатель диапазона температур у поплавков составляет 0-60℃. Однако отдельные производители изготовляют еще более термостойкие модули, способные выдерживать температуру до +70℃

А вот на размер исходящего соединительного кабеля придется обратить особое внимания. Обычно длина этого элемента составляет от 2 до 10 метров. Приборы с коротким проводом больше подойдут для резервуаров малой глубины, а детали, оснащенные длинным кабелем, успешно поработают в колодцах и современных большой глубины.

Особенности монтажа поплавка

Корректно установить поплавковый выключатель можно несколькими способами. Перед началом работ в первую очередь следует убедиться, что ток, потребляемый насосом, меньше, чем максимально допустимый показатель тока, прописанный в документах по эксплуатации оборудования.

Простая установка для одного модуля

Наиболее простой, быстрый и не слишком трудозатратный способ установки сводится к монтажу поплавка в емкость посредством водонепроницаемого кабеля и специального грузила, которое обычно входит в базовый комплект агрегата.

Работы по установке осуществляются в следующем порядке:

  1. Грузило нанизывается на кабельный трос. Потом путем эксперимента определяется длина плеча свободного хода поплавкового устройства.
  2. Затем положение грузила фиксируется на кабеле с помощью специальной практичной защелки.
  3. Кабель посредством соединительных элементов крепится к наружной стороне резервуара.
  4. Когда подготовительные работы сделаны, осуществляется подключение поплавка к насосной системе. Монтаж и настройка оборудования проводятся согласно схемам, содержащимся в документации, прилагающейся к устройству.

По окончании всех необходимых действий оборудование обязательно тестируется на работоспособность. Для этого насос под контролем хозяев запускается в обычном режиме на 2-3 часа.

Монтировать выключатель поплавкового типа на подводящий кабель допустимо лишь в том случае, когда в резервуаре будет работать всего один такой агрегат. Также не должно быть никаких предпосылок к тому, что прибор за что-нибудь зацепится или зависнет внутри емкости

Если прокачка воды идет нормально и не дает сбоев, значит, установка и последующее подключение были сделаны с соблюдением всех правил.

Правила монтажа двух и более изделий

Если согласно проектной документации требуется установить несколько поплавковых приборов, имеет смысл использовать штанговый способ монтажа. На роль крепежного элемента (штанги) подойдет фрагмент прочной пластиковой трубы. Его четко и надежно закрепляют внутри емкости, предназначенной для наполнения.

Затем на штанговую основу осуществляется монтаж поплавков. Они равномерно распределяются по всей длине трубы так, чтобы после фиксации и регулировки вокруг каждого модуля оставалось свободное пространство, обеспечивающее приборам возможность четко выполнять свои функции, при этом не мешая друг другу.

Отходящие от выключателей кабели прикрепляются к штанге с помощью хомутов. Этот способ позволяет установить практически любое количество выключателей, взяв таким образом под контроль полноценный комплекс, состоящий из нескольких насосов.

В случае надобности допустимо использовать две и более штанги и монтировать на них необходимое число поплавков, соответствующее количеству используемых насосов или пультов управления.

Принцип работы поплавка в разных системах

Область применения выключателей поплавкового типа очень широка. Элемент корректно функционирует в стандартных , эффективно контролирует наполнение и опустошение емкости накопительного бака резервуара, предохраняет оборудование от работы вхолостую и продлевает его эксплуатационный срок.

Роль выключателя в водоподающих комплексах

Устройство, помещенное в емкость, всплывает на поверхность, когда резервуар наполняется водой, и своевременно отключает действующий насос, не допустив таким способом перелива. Когда уровень воды понижается, поплавок опускается вместе с ним и сразу же активирует насос для последующего наполнения емкости водой.

Находясь на поверхности резервуара (при заполненной емкости), прибор подаст сигнал к работе и отключит ее, когда опустится на дно (при опорожнившейся емкости).

Многие производители современных бытовых насосов изначально комплектуют свои изделия практичным, удобным, высокопрочным, термостойким и водонепроницаемым плавающим выключателем. Приобретя такой агрегат, хозяевам уже не придется подбирать к нему поплавок и возиться с корректным подключением прибора к качающему воду оборудованию

Закрыть клапан или опустить задвижку с сервоприводом поплавок скомандует, оказавшись на поверхности наполнившейся жидкостью емкости. Опустившись на дно (при пустом резервуаре) прибор опять откроет клапан или задвижку, заново активируя наполнение емкости водой.

На диспетчерский пункт или непосредственно оператору поплавок пошлет сигнал, когда окажется на поверхности заполнившейся емкости. Об отсутствии воды в баке устройство сообщит, когда опустится на дно рабочей емкости.

Контакт с дренажной или канализационной системой

Для , фекальных и рекомендуется использовать тяжелый поплавковый выключатель. Он приспособлен для работы в жидкостях высокой плотности и легко справляется с порученными задачами.

Прибор четко следит за работой насосного комплекса и, всплыв на поверхность при заполненной емкости, сразу же активирует оборудование. Отключение осуществляется в тот момент, когда устройство опускается на дно в результате опорожнения резервуара.

Наличие в дренажно-канализационной системе выключателя поплавкового типа позволяет автоматически отключить насос в тот момент, когда резервуар будет опустошен. Сигнал для остановки работы подаст регулятор барореле, располагающийся в поплавковом устройстве

Функционал допускает подключение двух насосов к одному поплавковому выключателю. В этом случае качающие агрегаты будут работать по очереди. Один начнет наполнять емкость, когда поплавок займет нижнее положение, а второй включится в работу, когда выключатель окажется наверху.

Однако специалисты указывают на малую эффективность системы и обращают внимание на потенциально возможные перепады с поставкой бытовой воды во время наполнения емкости.

Обслуживание и ремонт оборудования

Выключатель поплавкового типа – конструктивно простой и доступный прибор. Он надежно и качественно функционирует даже в агрессивной среде и не боится интенсивных нагрузок. При соблюдении эксплуатационных правил, заявленных производителем, вырабатывает весь гарантийный срок и после него также качественно продолжает выполнять свои обязанности.

Наличие поплавка позволяет держать под контролем работу насоса и программировать ее на будущее. Например, дренажный агрегат можно установить в месте постоянного затопления. Когда уровень воды достигнет заданного уровня, выключатель зафиксирует это и сразу же подаст сигнал насосу начинать откачку

Если модуль используется только в комплексе сооружений, занимающихся водоотведением или водоснабжением, регулярное техническое обслуживание ему не требуется. Водная среда считается наименее проблемной и не оказывает на оборудование никакого негативного влияния.

Поплавковый выключатель, контролирующий работу дренажной системы, подвергается большим нагрузкам, так как постоянно находится в жидкой среде, содержащей большое количество примесей, фрагменты мелкого гравия, песка и органических остатков

Если сфера деятельности поплавка располагается в более агрессивных, сложных условиях, например, в канализационных или фекальных ямах, прибору требуется более серьезное внимание.

Сантехники рекомендуют не реже одного раза в месяц качественно промывать поплавок из шланга, во избежание прилипания последнего к напорной трубе или стенкам насоса в процессе повседневной работы. Если оборудование регулярно ополаскивать струей воды, оно прослужит гораздо дольше и не утратит работоспособности даже с течением времени.

К самым распространенным поломкам агрегата относятся прогорание контактов в электрокабеле, повреждение изоляционного слоя, нарушение герметичности корпуса и проникновение туда влаги. В случае возникновения таких проблем все неисправные элементы нужно немедленно заменить, так как ремонту они не подлежат.

Внутреннее устройство поплавкового контроллера не представляет никакой сложности. Прибор, как правило, надежно, долго работает и не доставляет владельцам никаких хлопот

Если из строя вышел непосредственно электронный модуль, хозяевам придется выбросить его и как можно быстрее установить в резервуаре новый. Покупать первый попавшийся поплавковый элемент не стоит, даже если его цена радует своей привлекательностью.

Лучше обратиться в специализированный сервисный центр и приобрести фирменную сертифицированную деталь с документами, полностью соответствующую всем требованиям, предъявляемым к оборудованию такого типа.

Выводы и полезное видео по теме

Правила монтажа механического поплавкового клапана-выключателя для защиты накопительного резервуара от переполнения. Любопытные моменты работы, которые следует обязательно учитывать.

Как установить в резервуаре поплавковый выключатель с опцией контроля уровня воды и подключить его к схеме оповещения. Все тонкости монтажа и подключения оборудования своими руками в домашних условиях.

Про особенности и нюансы функционирования поплавковых выключателей и область их применения рассказывает руководитель одного из крупнейших сервисных центров.

Чтобы насосное оборудование служило долго, качественно и полноценно, нужно оснастить его одним или несколькими поплавковыми выключателями. Эти небольшие конструктивно простые агрегаты возьмут на себя основные параметры управления коммуникационной системой и защитят оборудование от излишних нагрузок и «сухого хода».

Установка поплавков не слишком сложна и даже малоопытный домашний мастер, имея под рукой пошаговую инструкцию по монтажу, без особых проблем справится с работой. Если же 100% уверенности в своих силах нет, вполне уместно обратиться к сантехникам. Они укомплектуют коммуникационный комплекс необходимым количеством контролирующих деталей.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи. Расскажите о том, как выбирали поплавковый выключатель, как подключали устройство и как оно служит теперь. Делитесь полезной информацией, которая может пригодиться посетителям сайта.

Поплавок-переключатель Belamos PW3 (3 метра) по цене 900 руб.

Поплавковый выключатель предназначен для автоматического включения / выключения электрического насоса, в зависимости от уровня воды. В зависимости от схемы подключения, поплавок-переключатель может срабатывать как на включение, так и на выключение насоса.

Технические характеристики

Модель PW-1 PW-2 PW-3 PW-5 PW-6
Напряжение питания/ частота питания, В/Гц 220/50 220/50 220/50 220/50 220/50
Максимальный ток для реактивной нагрузки (электродвигатели насосов), А 4 4 4 4 4
Максимальный ток для активной нагрузки (лампы, тены, пускатели), А 10 10 10 10 10
Степень защиты IP68 IP68 IP68 IP68 IP68
Длина кабеля, м 1 2 3 5 6

Комплектность
1. Поплавок — выключатель с кабелем 1 шт.
2. Грузило 1 шт.
3. Руководство по эксплуатации 1 шт.

Устройство
Поплавковый выключатель состоит из плавающей пластиковой коробки. Внутри этой коробки находится электрический переключатель и стальной шарик, который при изменении положения поплавка замыкает (или размыкает) контакты переключателя. От переключателя выходят кабель с тремя проводами (обычно это коричневый, синий и черный цвета): один общий и два от нормально закрытого и нормально открытого контактов переключателя.


Поплавковый выключатель БЕЛАМОС PW1 – Насосное оборудование

Поплавковый выключатель предназначен для автоматического
включения / выключения электрического насоса,
в зависимости от уровня воды.
В зависимости от схемы подключения, поплавок-переключатель может
срабатывать как на включение, так и на выключение насоса.

Напряжение питания 220В Частота питания 50 Гц
Макс. ток для реактивной нагрузки (электродвигатели насосов) 4 А
Макс. ток для активной нагрузки (лампы, тены, пускатели)10 А
Степень защиты IP68
Длина кабеля 1м

Поплавковый выключатель состоит из плавающей пластиковой коробки.
Внутри этой коробки находится электрический переключатель и стальной шарик,
который при изменении положения поплавка замыкает (или размыкает) контакты переключателя.
От переключателя выходят кабель с тремя проводами :
один общий и два от нормально закрытого и нормально открытого контактов переключателя.

Сеть магазинов «Сантехник&Электрик» представляет для вашего выбора большой ассортимент качественной сантехники и электрики. Мы сотрудничаем с ведущими производителями сантехнического и электрического оборудования. Товары, которые вы купите в нашей сети, будут доставлены к вашему дому в Твери и Тверской области.

Покупать сантехнику и электрику в нашем магазине удобно, и персонал торговой сети стремится сделать сотрудничество с покупателями более выгодным и удобным. Спасибо, что выбрали нас!

Не прилагая усилий купить Поплавковый выключатель БЕЛАМОС PW1 в Твери и Тверской области вы сможете в нашем магазине «Сантехник&Электрик» двумя способами:

Заказ через форму на сайте.
  • Заказы через сайт принимаются круглосуточно. После выбора товара, нажмите на   кнопку Купить , которая находится справа от основного фото товара.
  • Выбранные товары помещаются в корзину, содержимое которой Вы можете просмотреть, нажав на пункт «Корзина покупок», в главном меню сайта.
  • Для заказа находящихся в корзине товаров, нажмите на пункт меню «Оформить заказ» и пройдите все шаги оформления заказа.
  • После поступления заказа, менеджер перезвонит Вам по указанному Вами номеру телефона

Заказ по телефону.
  • Позвоните нам: 8(4822) 41-55-74
  • Согласуйте с оператором наличие Поплавковый выключатель БЕЛАМОС PW1 в данный момент на складе.
  • Сделайте заказ, сообщив свои данные, адрес доставки и желаемое время доставки.

Нет отзывов об этом товаре.

Написать отзыв

Поплавковые датчики уровня (сигнализаторы уровня) ПДУ-Т



Предназначены для простых задач контроля предельного уровня жидкостей. Эффективны в случаях когда измерение уровня другими датчиками (кондуктометрическими, ультразвуковыми, датчиками давления, ротационными и вибрационными датчиками) невозможно технически или неоправданно дорого в силу их высокой стоимости.

Поплавковые датчики уровня (сигнализаторы уровня) ПДУ-Т могут работать как совместно с приборами ОВЕН САУ-М6, САУ-М7.Е, САУ-МП, САУ-У, так и самостоятельно, управляя исполнительными механизмами, через промежуточное реле или контактор.

Наличие в серии ПДУ-Т нескольких вариантов конструктивного исполнения и материалов позволит выбрать датчик уровня, который наиболее оптимально подойдет под Вашу задачу по способу монтажа, материалу погружной части, коммутационной функции выхода и т. д.






Способы установки поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:



Принцип действия и способы установки поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

ПДУ-Т1хх, ПДУ-Т3хх, ПДУ-Т5хх:

В поплавок датчиков вмонтирован постоянный магнит, а в штоке датчика, по которому перемещается поплавок, встроен геркон.

Когда поплавок погружается в жидкость он начинает перемещаться по штоку, вызывая срабатывание геркона и датчик таким образом сигнализирует от достижении жидкостью предельного уровня. В зависимости от конструктива датчики ПДУ-Т устанавливаются в емкость горизонтально или вертикально (см. рис. 1).

Рис.1. Пример монтажа поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т1хх, ПДУ-Т3хх, ПДУ-Т5хх




ПДУ-Т601-х:

В состав поплавковых датчиков ПДУ-Т601-х входят: поплавок с контактной группой (NO+NC) и шариком внутри, кабель определенной длины, зависящей от модификации датчика и груз, который одевается на кабель. Кабель через герметичный ввод соединен с поплавком. Груз расположенный на кабеле предназначен для установки точки переключения состояния контактов (установки верхнего уровня).

Датчик подвешивается за провод так, чтобы поплавок находился на высоте желаемого нижнего уровня жидкости в емкости. В таком положении шарик, расположенный в корпусе датчика нажимает на контакты, замыкая один контакт и размыкая другой относительно общего провода. Груз, расположенный на кабеле датчика, опускается на высоту желаемого верхнего уровня. При заполнении емкости жидкость поднимает поплавок вверх и при пересечении поплавком уровня, на котором расположен груз, шарик перекатывается и переключает контакты в противоположное состояние (см. рис.2).



Рис.2. Пример монтажа поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т601-х






Таблица выбора поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

Модификация Фото Коммут-ная функция Коммут-ое напр-е Коммут-ый ток Выходной элемент Материал Температура среды
DC AC DC AC
ПДУ-Т101 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т102 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т104 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь
+
Полипропилен
-10…+80 °C
ПДУ-Т106 220 V 240 V 0,7 А 0,5 А Геркон Полипропилен -10…+80 °C
ПДУ-Т121-065-115 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т301 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т302 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т321-060-110 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т501 220 V 240 V 0,7 А 0,5 А Геркон Полипропилен -10…+80 °C
ПДУ-Т502 220 V 240 V 0,7 А 0,5 А Геркон Полипропилен -10…+80 °C
ПДУ-Т505 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т601-2 220 V 220 V 10 А 10 А Реле Полипропилен -10…+80 °C
ПДУ-Т601-5 220 V 220 V 10 А 10 А Реле Полипропилен -10…+80 °C






Схемы подключения поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

ВАЖНО! Состояние контактов на схемах изображено для датчиков, не погруженных в жидкость, соответственно при погружении в жидкость они изменят свое состояние на противоположное.






Габаритные размеры поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:




Монтажные схемы и схемы управления поплавковым выключателем

Как мне установить и подключить поплавковый выключатель? Где я могу найти электрическую схему поплавкового выключателя? Где я могу найти схему подключения поплавкового выключателя? Вы спросили, и сегодня мы отвечаем.

Подключить поплавковый выключатель не обязательно сложно, но это может немного сбить с толку, если у вас нет пары наглядных пособий. Помните, что то, что вы подключаете, – это средство включения и выключения. Тщательное обдумывание того, когда вы хотите что-то выключить, и когда оно должно включиться, поможет вам при визуализации проводки и применении схемы к управлению в реальном мире.

Мы рассмотрим ряд простых механизмов управления насосом с помощью поплавковых выключателей. Мы рассмотрим устройства с одним и двумя переключателями и способы их подключения, а затем рассмотрим эквивалентные схемы с использованием поплавковых переключателей серии Kari.

Эти инструкции и схемы помогут научить вас основам подключения управляющих проводов поплавкового выключателя . Они определенно применимы не во всех сценариях, особенно когда требуется дополнительное управляющее оборудование для работы с большими двигателями.Однако, обладая небольшими основами, вы в кратчайшие сроки будете подключаться, как старый профессионал.

Подключение одиночного поплавкового выключателя

Схема управления 2

Схема управления 1

Давайте начнем с самого простого поплавкового выключателя: двухпроводного, однополюсного, одноходового поплавкового выключателя. Подъем поплавка может либо замкнуть (т.е. включить) «нормально разомкнутую» цепь, либо открыть (выключить) «нормально замкнутую» цепь. Сценарии установки могут включать в себя нормально открытый поплавковый выключатель, включающий насос для опорожнения резервуара (схема управления 2), или нормально закрытый поплавковый выключатель, отключающий насос, наполняющий резервуар (схема управления 1). На обеих схемах клемма 1 в схеме управления представляет точку посадки для провода (+) поплавкового выключателя, а клемма 2 – для провода (-).

Вот и все. Двухпроводной поплавковый выключатель, который можно легко использовать для включения или выключения насоса. Установите или подвесьте коммутатор на желаемом уровне, вставьте провода в водонепроницаемую распределительную коробку (или из зоны удержания жидкости, а затем в распределительную коробку), проверьте соединения обратно с вашим управляющим и силовым оборудованием, и вы » повторно сделано.

Это очень простое решение, но оно также проблематично, потому что колебания уровня вызывают дрожание поплавка, что приводит к быстрому включению и выключению двигателя насоса. И теперь ваше простое решение сгорело моторчик помпы. Итак, что мы можем сделать, чтобы защитить двигатель насоса?

Электропроводка для двух поплавковых выключателей

Мы можем добавить второй переключатель для создания гистерезиса. Хисте-что ??? Да, мы туда доберемся. Подожди.

Нам нужен способ включения и выключения реле уровня без одновременного включения и выключения двигателя насоса. Мы могли бы добавить временную задержку, но это не помогает отслеживать условия в резервуаре и реагировать на них; он только отменяет переключатель. Однако, если мы добавим второй переключатель, идентичный первому, и подключим запечатывающее реле к одному из них, мы получим необходимый элемент управления.

Схема управления 3

Давайте начнем с рассмотрения схемы управления 3 с двумя нормально замкнутыми переключателями.Этот контур можно использовать для управления насосом, наполняющим резервуар. Первый переключатель (L) установлен на минимальный желаемый уровень жидкости в резервуаре. Второй переключатель (H) переходит на максимальный желаемый уровень.

Когда жидкость ниже обоих переключателей, они оба закрыты; насос работает, заполняя бак. Когда жидкость заполняет первый переключатель, он открывается. Однако запечатывающее реле A было активировано и замкнуто, минуя теперь открытый переключатель L (фактически «запечатывая его»), поэтому насос продолжает работать до тех пор, пока не откроется переключатель высокого уровня H.Когда переключатель верхнего уровня размыкается, реле P двигателя размыкается, останавливая двигатель, и реле A отключается.

Значит, жидкость из этого насоса больше не поступает в резервуар. Скажем, клапан за баком открыт, позволяя жидкости вытекать из бака. При падении уровня жидкости реле верхнего уровня H замыкается. Но поскольку и реле низкого уровня L, и запечатывающее реле A разомкнуты, двигатель насоса не запускается.

Фактически, уровень жидкости в резервуаре должен упасть ниже переключателя низкого уровня L, прежде чем двигатель запустится.В этот момент оба переключателя низкого и высокого уровня будут замкнуты, замыкая цепь и активируя реле двигателя P для запуска насоса. В то же время, запечатанное реле A будет активировано, замыкая байпас вокруг реле низкого уровня L. Таким образом, когда реле низкого уровня L размыкается, когда насос заполняет резервуар, запечатывающее реле удерживает цепь замкнутой. , и насос продолжает качать.

Это циклическое действие называется гистерезисом. Как только уровень жидкости упадет ниже переключателя низкого уровня, насос будет работать до тех пор, пока оба переключателя не разомкнуты.Уровень жидкости может колебаться вверх и вниз, реле низкого уровня может открываться и закрываться, и насос будет продолжать работать плавно. Точно так же, как только выключатель высокого уровня размыкается, насос не будет работать, пока оба переключателя не замкнуты. Независимо от колебаний уровня, двигатель насоса больше не будет работать.

Отлично! У нас есть контроль уровня, разумный срок службы насоса-мотора, все, что мы могли пожелать, верно? Давайте подключим его. Нам нужно подключить оба поплавковых переключателя обратно к нашей схеме управления, плюс мы должны добавить контакты и опломбированное реле A.Провода переключателя низкого уровня к клеммам 1 и 2, переключателя высокого уровня к клеммам 3 и 4, а контакты опломбированного реле A к клеммам 5 и 6.

Итак, это как минимум четыре, если не шесть, проводов, которые необходимо подключить к схеме управления. (Схема подключения запечатываемого реле и контактов будет зависеть от вашего управляющего оборудования.) Это не так уж и плохо: два поплавковых выключателя, дополнительное реле и четыре-шесть проводов. Но что, если я скажу вам, что вы можете сделать это всего с двумя проводами? Не два дополнительных провода, а два провода.

2-проводное управление насосом с поплавковым выключателем Kari

Верно. С поплавковым выключателем серии 2L KARI вы получаете такое же управление гистерезисом, используя один переключатель и два провода вместо двух переключаемых и четырех или шести проводов. «Что это за магия», – спросите вы? Просто: каждый поплавковый выключатель серии KARI имеет несколько микропереключателей и схемы управления, встроенные в поплавок.

По мере того как поплавок серии KARI поднимается вместе с уровнем жидкости в резервуаре, он наклоняется в одну сторону. Микровыключатели внутри поплавка активируются с установленными на заводе углами при наклоне поплавка, и запрограммированная схема управления реагирует соответствующим образом.

Так что вам нужно, чтобы подключить это? Мы можем вернуться к схеме управления 1: всего два провода между переключателем и цепью управления двигателем, (+) провод к клемме 1 и (-) к клемме 2. Никаких запечатанных реле, никаких дополнительных переключателей, ничего больше.Два провода, и готово.

Бонус: 3-проводное управление насосом с поплавковым выключателем Kari

Схема управления 4

Поскольку это было так просто, давайте посмотрим, что вы можете сделать с трехпроводным поплавковым выключателем серии KARI: добавить сигнал тревоги! Вместо четырех проводов для простого двухуровневого гистерезиса поплавковый выключатель серии 3H KARI дает вам двухуровневый гистерезис и сигнализацию с использованием всего трех проводов.

Взгляните на схему управления 4. В нижней строке у вас есть клеммы проводки для переключателей, обеспечивающих гистерезис (провода 1 и 2). Следующая строка предназначена для аварийного сигнала высокого уровня (т. Е. Более высокого уровня, чем переключатель гистерезиса высокого уровня). Как и в случае с запечатанным реле, описанным выше, проводка, необходимая для контакта аварийной сигнализации, будет зависеть от вашего управляющего оборудования. Все, что осталось, – это установить переключатель в соответствии с инструкциями производителя для желаемых уровней.

Запуск двигателя и управление двигателем

Мы потратили немало времени на обсуждение того, как можно использовать поплавковые выключатели для включения и выключения насосов, поэтому стоит уделить время, чтобы поговорить конкретно о запуске двигателя и управлении двигателем.Для небольших двигателей – двигателей постоянного тока, двигателей до 1 л.с. – контакторы с релейным управлением, показанные на схемах выше, вероятно, достаточны для запуска двигателя. Эти двигатели (или нагрузки, которыми они управляют) не пострадают от запуска и остановки через контактор, действующий как двухпозиционный выключатель.

Для более мощных двигателей пусковой ток (в шесть или восемь раз превышающий ток полной нагрузки) становится важным фактором при запуске и техническом обслуживании двигателя, делая контакторы недостаточными в качестве автономных пускателей двигателя.Такие двигатели нуждаются в встроенных контроллерах и защите от перегрузки для безопасного запуска и защиты при работе с полной нагрузкой. К счастью, большинством двигателей такого размера можно будет управлять либо через центр управления двигателями (MCC), либо через специальную панель управления, обе из которых полностью способны объединять схемы управления и инструменты, подобные показанным выше.

На самом деле, большинство насосов и двигателей, которыми вы управляете с помощью поплавкового выключателя, вероятно, достаточно велики, чтобы требовать этих встроенных средств управления.Хотя установка более сложна, чем схема подключения, представленная выше, подключение часто упрощается для конечного пользователя, потому что поставщик системы проделал большую часть работы.

Однако понимание основ проводки управления поплавковым выключателем поможет вам работать уверенно, независимо от того, насколько мощной или сложной является система. Все, от установки поплавкового выключателя до устранения неисправностей, станет проще. И, конечно же, мы всегда готовы помочь, если вы чувствуете в этом необходимость.

кредит на верхнюю фотографию: PEO ACWA через flickr cc обрезано

Схема подключения и подключения поплавкового переключателя

В этой статье мы рассмотрим схему подключения и подключение поплавкового переключателя.Этот контур можно использовать для автоматического наполнения резервуара для воды. Поплавковый выключатель представляет собой комбинацию нормально разомкнутой и нормально замкнутой цепи, контакты которой меняются в зависимости от положения, в котором он находится. Для подключения поплавкового выключателя мы использовали следующее устройство:

  • Трехполюсный контактор
  • Термореле перегрузки
  • Четырехполюсный MCB
  • Селективный выключатель
  • Поплавковый выключатель 230 В
  • Три сигнальные лампы

Поплавковый выключатель

Поплавковый выключатель, используемый в этой схеме, имеет всего три клеммы. Провод черного цвета является обычным, провод синего цвета – NC (нормально замкнутый), а провод красного цвета – NO (нормально разомкнутый). Когда поплавковый выключатель выровнен сверху вниз, как показано на рисунке ниже, синий цвет – нормально закрытый, а красный – нормально открытый. Но когда поплавковый выключатель выровнен снизу вверх, синий становится NO, а красный становится NC. Таким образом, обычно для заполнения водой поплавковый выключатель соединяется с общим и нормально замкнутым контактом. Таким образом, в нормальных условиях мотор будет включаться, когда вода будет заполнена в баке, мотор будет выключен.

Схема подключения поплавкового переключателя

Давайте посмотрим на схему подключения поплавкового переключателя.

Здесь вы можете видеть, что мы можем включить двигатель вручную или мы можем работать в автоматическом режиме. Когда селективный переключатель установлен в ручной режим, контактор включается, и двигатель также включается, и он будет работать до тех пор, пока мы не отключим его вручную. Когда мы поворачиваем ручку селективного переключателя в положение 1 или в автоматический режим, мотор включится, когда уровень воды станет низким. Как только вода будет наполнена, двигатель автоматически выключится.

Процедура подключения

1. Подключите четырехполюсный MCB в качестве входного управления, как показано на рисунке выше.

2. Подключите все три фазы ко входу контактора. Подключите клеммы двигателя к выходу теплового реле перегрузки, как показано на рисунке выше.

3. Соедините клемму A1 контактора с клеммой «1» селективного переключателя.

4. Соедините клемму A2 селективного переключателя с фазой «R» через нормально замкнутые контакты OLR, как показано на рисунке выше.

5. Соедините общую клемму поплавкового переключателя с клеммой A2 селективного переключателя, а клемму NC поплавкового переключателя с клеммой A1 селективного переключателя.

6. Подключите индикаторную лампу красного цвета к фазе «R» через замыкающие контакты контактора, как показано на рисунке выше. Поэтому, когда контактор включится, загорится также лампа красного цвета.

7. Подключите индикаторную лампу зеленого цвета к фазе «R» через нормально замкнутые контакты контактора, как показано на рисунке выше.

8. Подключите желтую индикаторную лампу к нормально разомкнутым контактам теплового реле перегрузки, как показано на рисунке выше.

Читайте также:

Спасибо, что посетили сайт. продолжайте посещать для получения дополнительных обновлений.

Как собрать поплавковый выключатель для вашего дома

В компании «Датчики FPI» мы в основном продаем коммерческие поплавковые выключатели и датчики уровня. Однако иногда используются микроуровни – вот простой пятиэтапный процесс сборки поплавкового переключателя для рыболовного танка.

Поплавковые выключатели регулируют количество воды, перекачиваемой в сборный бак. Когда резервуар для хранения воды заканчивается, поплавковый выключатель включает водяной насос, а когда резервуар для хранения полон, он выключает его. Резервуар для хранения добавляет пресную воду в аквариумы, что необходимо делать ежедневно. Большинство поплавковых выключателей приобретаются комплектами и должны собираться вручную. Сборка требует сращивания проволоки и сверления.

  1. Определите, где будет установлен поплавковый выключатель.Он должен иметь возможность свободно перемещаться и подниматься или опускаться вместе с уровнем воды, поэтому не помещайте его в резервуар, где он будет заблокирован. Закрепите кабель поплавкового выключателя на водосточной трубе или перегородке пластиковыми стяжками.
  2. Зачистите 1/2 дюйма с конца провода поплавкового переключателя и соединительного провода. Скрутите провода вместе. Оберните термоусадочную трубку на конец одного из проводов и переместите его по скрученным проводам. С помощью теплового пистолета нагрейте изоляцию и заставьте ее плотно прижаться к соединенным проводам.Сделайте это для остальных проводов, чтобы они находились под контролем.
  3. Найдите черный провод на поплавковом выключателе. Подсоедините подводящий провод к N или нейтральному контакту трехконтактной сетевой вилки таким же образом, как провода поплавкового переключателя и соединительные провода. Найдите синий провод на поплавковом выключателе и подключите его с помощью прилагаемого водонепроницаемого разъема к нейтральному контакту насоса. Переместите коричневый провод поплавкового переключателя в хорошо изолированное и сухое место. Присоедините токоведущий штифт трехштырьковой сетевой вилки к токоведущему штифту насоса.Если кабели насоса не имеют индикаторов «N» или «L» на проводах, не беспокойтесь о полярности и просто подсоедините их к тому же проводу, что и раньше.
  4. Подсоедините все кабели к головному блоку контроллера поплавкового выключателя и включите его.

Вот и все.

Установка трюмного насоса | ЛодкаUS

Установка трюмных насосов

Установите насос

Запрещается класть насос в трюм без фиксации. Если он упадет, он засосет воздух и сгорит. Насосы необходимо пристегнуть. Доступны кронштейны, которые крепятся к стрингеру или другому вертикальному элементу, или вы можете смонтировать пару болтов на дне трюма, чтобы они служили монтажными штифтами.

Поплавковые выключатели также должны быть закреплены.


Используйте гладкоствольный шланг

Трюмная откачка

Гофрированный шланг снижает производительность насоса на 30%, поэтому всегда подключайте насос к выпускному патрубку с помощью шланга с гладкой внутренней поверхностью.

Изгибы и длинные участки также снижают производительность насоса, поэтому сделайте шланг как можно более прямым и коротким.Это может означать выпуск насоса через борт корпуса, а не через транец. Тем не мение. . .


Разместите слив выше ватерлинии

Если слив находится под водой во время работы насоса, океан перекачивается обратно через насос в трюм, когда насос выключается. Когда поступит достаточно воды для смещения переключателя, насос вытолкнет ее только для того, чтобы снова откачать сифон. Это продолжается до тех пор, пока батарея не разрядится, затем вода заливает лодку, пока не достигнет уровня, привлекающего внимание экипажа.

Напорный патрубок никогда не должен опускаться ниже ватерлинии. Если фитинг проходит через транец, убедитесь, что он достаточно высок, чтобы не погрузиться в воду, когда корма приседает. А если он проходит через борт корпуса, он должен быть достаточно высоким, чтобы оставаться над водой при самом глубоком угле крена.


Используйте тонкостенный фитинг

Фитинг, проходящий через корпус, может еще больше снизить производительность насоса. Чтобы минимизировать это ограничение, используйте фитинг с максимально большим отверстием.


Отводная разводка

Важно как можно быстрее вытащить проводку насоса из трюма.Поднимите провода и закрепите их, чтобы они не проваливались в трюмную воду.


Не экономьте на размере провода

Насос на 3500 галлонов в час потребляет 15 ампер, обычно для этого требуется провод 10 или даже 8 калибра. Обратитесь к таблице размеров проводов ABYC, чтобы определить подходящий провод для вашего насоса и длину кабеля.


Используйте стыковые соединители и термоусадочные

Обжимные переходные стыковые соединители обеспечивают хорошее механическое и электрическое соединение между проводами питания и выводами насоса.Заключите эти соединения в клейкие термоусадочные трубки, чтобы сделать их водонепроницаемыми. Перед выполнением соединений необходимо надеть термоусадочную пленку на провод и в сторону. Затем отцентрируйте трубку над обжатым соединителем и усадите его с помощью теплового пистолета или поджигая пламя под ним. Убедитесь, что в трюме нет взрывоопасных паров!


Подключить к АКБ

Когда вы выключаете питание, чтобы оставить лодку без присмотра, вы не хотите выключать трюмный насос.Подключайте автоматический трюмный насос непосредственно к аккумуляторной батарее, а не через распределительную панель.


Предохранитель плюсовой стороны

Очень важно, чтобы предохранитель в плюсовом проводе был как можно ближе к батарее. Некоторые панели переключателей (см. Ниже) включают предохранитель. В противном случае присоедините линейный держатель предохранителя к положительному проводу аккумуляторной батареи с помощью обжимного стыкового соединителя.


Установить клеммную арматуру

Не зачищайте концы проводов питания и не прокручивайте их под барашковыми гайками клемм аккумулятора.Установите клеммы с обжимными кольцами надлежащего размера, чтобы они соответствовали резьбовым штырям на вашей батарее. Используйте медную, а не стальную шайбу между барашковой гайкой и кольцевым зажимом.


Трехпозиционный переключатель

Если у вашей трюмной помпы есть отдельный поплавковый выключатель, вы можете подключить его к трехпозиционному переключателю, который позволит вам выбрать автоматический режим, включить или выключить. Обязательно поддерживайте все участки проводов не менее чем через каждые 18 дюймов с помощью кабельных зажимов или стяжек.


Два насоса

Устройство трюмной помпы

Трюмный насос, достаточно большой, чтобы справиться с реальной аварийной ситуацией, плохо справляется с поддержанием трюма в сухом состоянии, потому что вода из сливного шланга стекает обратно в трюм, когда насос выключается. А для большого насоса нужен большой шланг.

Идеальное устройство трюмной помпы – это небольшая (400 галлонов в час) автоматическая трюмная помпа, установленная в отстойнике для предотвращения дождя и утечки через сальник вала, в сочетании с высокопроизводительной помпой (3500 галлонов в час), установленной выше, чтобы справиться с более серьезным проникновением.

Сдвиг сливного шланга от небольшого насоса до 1/2 дюйма минимизирует обратный поток из шланга при циклическом цикле насоса, поддерживая трюм осушителя. Большой насос можно подключить к поплавковому выключателю, если хотите, но я думаю, что ручной выключатель имеет больше смысла.Дополнительным преимуществом этой конфигурации трюмной помпы является то, что она расположена высоко и всухую, что продлевает срок ее службы до бесконечности.

Трюмная помпа помогите пожалуйста !! [Архив]

Может быть, я не совсем ясно выразился.

Ни одна трюмная помпа не работает так часто – поплавковый выключатель похож на поплавок унитаза, повернутый назад – он включается, когда уровень воды поднимается слишком сильно.

Заводская проводка имеет 3-позиционный переключатель.

ВЫКЛ – без помпы – ваша лодка утонет до того, как включится трюмная помпа.
ВКЛ – трюмный насос работает постоянно, перекачивая воду, если она есть, и разряжает аккумулятор, если лодка не работает.
АВТО – если вода поднимется достаточно, чтобы активировать поплавковый выключатель, это включит питание насоса, чтобы ваша лодка не затонула, но разрядит аккумулятор, если лодка протекает, или, возможно, пробка вылетела, или брезент отключен в сильный шторм.

Я обхожу заводские трехпозиционные переключатели вместо того, чтобы всегда обеспечивать питание автоматического поплавкового переключателя – я не вижу причин, по которым кто-то будет беспокоиться о разрядке батареи, если альтернативой является то, что их лодка утонет, когда батарея разрядится (кто заботится, если лодка не заводится, если эта чертова штука затонула) Я понимаю, что теоретически положение «ВЫКЛ.» не позволяет насосу разряжать аккумулятор при хранении, но я просто отсоединяю аккумулятор, если он находится в помещении на хранении, и не делаю этого. Я рискую забыть переключиться на автоматический режим, чтобы убить мою лодку.

Все сказано.

Насос – это просто двигатель – ему все равно, откуда берется мощность – если есть мощность, насос работает (или сломан)

Следовательно, двухпроводной насос имеет заземление и питание, и ему все равно, если питание поступало через ручной переключатель или поплавковый выключатель – так что они оба соединены вместе с проводом + и заземлением.

Трехпроводной насос имеет один, который подключается к внутреннему поплавковому выключателю, затем к двигателю, а другой – непосредственно к двигателю – подключенный должным образом, он включится, если вы перевернете насос вверх дном или если вы переключите переключатель в ручной режим, когда он правая сторона вверх.

Итак, ваш последний комментарий в некотором роде не логичен – ни один переключатель не работает случайным образом – он либо должен срабатывать, и в этом случае, надеюсь, вы его видите и выясняете, почему ваша лодка набирает воду – либо хорошо – план Б – он работает, пока не разрядится батарея и ваша лодка тонет, но, надеюсь, она не затонула до того, как кто-нибудь увидел поток воды.

Когда у меня была работа в марине, о которой люди все время сообщали (Эй, промах 25, трюм работает каждые 10 минут), мы звонили владельцу и вытаскивали лодку из воды для устранения неполадок.

Если у них была разряженная батарея – ну то просела.

% PDF-1.3 % 8006 0 объект > эндобдж xref 8006 221 0000000016 00000 н. 0000004776 00000 н. 0000006428 00000 н. 0000006627 00000 н. 0000006714 00000 н. 0000006838 00000 н. 0000006929 00000 н. 0000007067 00000 н. 0000007139 00000 н. 0000007329 00000 н. 0000007392 00000 н. 0000007586 00000 н. 0000007649 00000 н. 0000007748 00000 н. 0000007844 00000 н. 0000007907 00000 н. 0000008014 00000 н. 0000008120 00000 н. 0000008183 00000 п. 0000008246 00000 н. 0000008375 00000 н. 0000008438 00000 п. 0000008501 00000 н. 0000008628 00000 н. 0000008691 00000 п. 0000008790 00000 н. 0000008889 00000 н. 0000009002 00000 н. 0000009065 00000 н. 0000009128 00000 н. 0000009252 00000 н. 0000009358 00000 п. 0000009421 00000 н. 0000009484 00000 н. 0000009623 00000 н. 0000009757 00000 н. 0000009820 00000 н. 0000009883 00000 п. 0000010026 00000 п. 0000010089 00000 п. 0000010152 00000 п. 0000010292 00000 п. 0000010355 00000 п. 0000010485 00000 п. 0000010547 00000 п. 0000010704 00000 п. 0000010766 00000 п. 0000010873 00000 п. 0000010935 00000 п. 0000011024 00000 п. 0000011086 00000 п. 0000011197 00000 п. 0000011259 00000 п. 0000011319 00000 п. 0000011377 00000 п. 0000012034 00000 п. 0000012432 00000 п. 0000012454 00000 п. 0000012602 00000 п. 0000012624 00000 п. 0000012774 00000 п. 0000012796 00000 п. 0000012947 00000 п. 0000012969 00000 п. 0000013120 00000 н. 0000013142 00000 п. 0000013292 00000 п. 0000013314 00000 п. 0000013465 00000 п. 0000013487 00000 п. 0000013638 00000 п. 0000013681 00000 п. 0000013703 00000 п. 0000013854 00000 п. 0000013876 00000 п. 0000014025 00000 п. 0000014047 00000 п. 0000014196 00000 п. 0000014218 00000 п. 0000014370 00000 п. 0000014392 00000 п. 0000014540 00000 п. 0000014562 00000 п. 0000014714 00000 п. 0000014736 00000 п. 0000014888 00000 п. 0000014910 00000 п. 0000015058 00000 п. 0000015080 00000 п. 0000015230 00000 п. 0000015252 00000 п. 0000015402 00000 п. 0000015424 00000 п. 0000015575 00000 п. 0000015597 00000 п. 0000015749 00000 п. 0000015771 00000 п. 0000015922 00000 п. 0000015944 00000 п. 0000016096 00000 п. 0000016118 00000 п. 0000016268 00000 п. 0000016290 00000 н. 0000016442 00000 п. 0000016464 00000 п. 0000016616 00000 п. 0000016638 00000 п. 0000016789 00000 п. 0000016811 00000 п. 0000016963 00000 п. 0000016985 00000 п. 0000017137 00000 п. 0000017159 00000 п. 0000017311 00000 п. 0000017333 00000 п. 0000017485 00000 п. 0000017507 00000 п. 0000017658 00000 п. 0000017680 00000 п. 0000017832 00000 п. 0000017854 00000 п. 0000018006 00000 п. 0000018028 00000 п. 0000018180 00000 п. 0000018202 00000 п. 0000018351 00000 п. 0000018373 00000 п. 0000018521 00000 п. 0000018543 00000 п. 0000018694 00000 п. 0000018716 00000 п. 0000018867 00000 п. 0000018889 00000 п. 0000019040 00000 п. 0000019062 00000 н. 0000019213 00000 п. 0000019235 00000 п. 0000019383 00000 п. 0000019405 00000 п. 0000019501 00000 п. 0000019526 00000 п. 0000061358 00000 п. 0000061383 00000 п. 0000102235 00000 н. 0000102260 00000 н. 0000150462 00000 н. 0000150487 00000 н. 0000198812 00000 н. 0000198837 00000 н. 0000228247 00000 н. 0000228272 00000 н. 0000244619 00000 н. 0000244644 ​​00000 н. 0000265927 00000 н. 0000265952 00000 п. 00002

00000 н. 00002

00000 н. 0000315500 00000 н. 0000315525 00000 н. 0000341181 00000 п. 0000341206 00000 н. 0000363758 00000 н. 0000363783 00000 н. 0000385255 00000 н. 0000385280 00000 н. 0000405717 00000 н. 0000405742 00000 н. 0000426279 00000 н. 0000426304 00000 н. 0000448980 00000 н. 0000449005 00000 н. 0000470202 00000 н. 0000470227 00000 п. 0000491512 00000 н. 0000491537 00000 н. 0000512253 00000 н. 0000512278 00000 н. 0000534361 00000 п. 0000534386 00000 п. 0000549427 00000 н. 0000549451 00000 п. 0000558925 00000 н. 0000558950 00000 н. 0000571206 00000 н. 0000571231 00000 н. 0000596022 00000 н. 0000596047 00000 н. 0000620929 00000 н. 0000620954 00000 н. 0000644652 00000 н. 0000644677 00000 н. 0000667583 00000 н. 0000667608 00000 н. 0000689070 00000 н. 0000689095 00000 н. 0000710423 00000 н. 0000710448 00000 н. 0000732681 00000 н. 0000732706 00000 н. 0000754324 00000 н. 0000754349 00000 н. 0000779183 00000 п. 0000779208 00000 н. 0000804355 00000 н. 0000804380 00000 н. 0000827500 00000 н. 0000827525 00000 н. 0000845645 00000 н. 0000845670 00000 н. 0000898873 00000 н. 0000898898 00000 н. 0000943964 00000 н. 0000943989 00000 н. 0000995371 00000 н. 0000995396 00000 н. 0001042235 00000 п. 0001042260 00000 п. 0001094804 00000 п. 0001094829 00000 п. 0000004879 00000 н. 0000006404 00000 п. трейлер ] >> startxref 0 %% EOF 8007 0 объект > эндобдж 8225 0 объект > транслировать H Lgǟ ++] [€ R) zuY $ 6 [# h & Ș + v, а tҲECnlta, fd. ˒ = w

Схемы подключения трехпозиционного переключателя

Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Трехпозиционные переключатели позволяют управлять осветительной арматурой из двух разных мест, обычно они используются наверху и внизу лестничного марша или на двух разных входах в комнату. На этой странице представлены несколько схем подключения, которые можно использовать для отображения цепей трехстороннего освещения в зависимости от расположения источника по отношению к переключателям и источникам света. Также включены схемы трехпозиционных диммеров, трехпозиционного переключателя потолочного вентилятора и устройства переключаемой розетки из двух мест.Для получения дополнительной информации об этих схемах и советов по поиску и устранению неисправностей см. Ниже.

Схема подключения трехпозиционного переключателя с подсветкой на конце

На этой схеме источник электричества находится у первого переключателя, а лампочка расположена в конце цепи. Трехжильный кабель проходит между переключателями, а двухжильный кабель идет к свету. Черный и красный провода между SW1 и SW2 подключены к клеммам бегунка. Горячий источник подключается к общему выводу на SW1, а общий вывод на SW2 подключается к горячему выводу на лампе.

Подключение трехпозиционного переключателя со средней подсветкой

Источник в этой цепи находится на первом переключателе, а осветительная арматура расположена между SW1 и SW2. Между каждым переключателем и осветительной арматурой проложен трехжильный кабель. Провод горячего источника подключается к общей клемме SW1. Общая клемма на SW2 подключена к горячей клемме на лампе. Путевые провода соединены в монтажной коробке и проходят между клеммами бегунов на переключателях, они не подключены к свету.

Подключение 3-позиционного переключателя с первым светом

На этой схеме источник цепи находится в осветительной арматуре, а два переключателя идут после. Двухжильный кабель идет от источника света к SW1, а трехжильный кабель проходит между SW1 и SW2. Провод горячего источника соединен в световом коробе с белым кабельным проводом, идущим к первой распределительной коробке. Там он соединяется с черным проводом, идущим ко второй распределительной коробке, который затем подключается к общей клемме на SW2. Когда белый провод используется для такого нагрева, он помечается черной лентой или краской на концах, чтобы идентифицировать его как горячий.

Вернувшись к осветительной арматуре, горячая клемма на лампе подключается к черному проводу, идущему к общей клемме на SW1. В SW1 красный и белый провода, идущие к SW2, используются в качестве переходных клемм между двумя переключателями. Опять же, белый провод отмечен черным на концах, чтобы идентифицировать его как горячий.

Источник подключения трехпозиционного переключателя посередине

В этой конфигурации источник схемы находится в осветительной арматуре, которая расположена в середине схемы.3-проводной кабель идет к переключателям на каждой стороне светильника. На индикаторе горячий провод источника соединен с черным проводом, идущим к общей клемме SW2. Горячая клемма на осветительной арматуре подключена к черному проводу, идущему к общей клемме на SW1. Красный и белый провода кабеля соединены в монтажной коробке и идут к клеммам бегунка на обоих переключателях. Они не подключаются к светильнику. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий.

Схема подключения трехпозиционного переключателя диммера

Следующие 3 схемы показывают проводку специально сделанного диммера, который можно использовать в этих схемах вместо одного из трехпозиционных переключателей или обоих. Такое расположение позволяет опускать фары по трехсторонней схеме. После того, как уровень освещения будет установлен на одном диммере, другой переключатель выключит и включит свет на этом уровне. Это устройство можно использовать вместо любого из трехпозиционных переключателей в этих схемах, а также для уменьшения яркости света в схеме четырехпозиционного переключателя, как показано по этой ссылке.

У трехпозиционного диммера вместо клемм из корпуса выходят 4 провода: общий, два ходовых и один заземляющий. Общий провод обычно черный, а путешественники красные.В любом случае бегущие провода будут одного цвета, чтобы отличать их от обычного провода.

В этой схеме источник горячего подключения подключен к общей клемме трехпозиционного переключателя в первой коробке. Оттуда 3-проводной кабель идет к диммеру во второй коробке, а 2-проводный кабель идет от диммера к свету в конце цепи.

Нейтраль источника соединяется с осветительной арматурой с помощью белых проводов кабеля в каждой коробке. Черные и красные провода, идущие между переключателями, соединяют путешественников.У диммера черный провод подключается к общему проводу, а другим концом – к горячему выводу на светильник.

Эта схема такая же, как и предыдущая, но диммер идет первым в цепи. Эта компоновка предоставляется для удобства при работе со схемой, включенной в эту компоновку.

На этой схеме источник находится в середине цепи вместе с переключателем яркости. От диммера 3-проводной кабель идет к другому переключателю, а 2-проводный кабель – к осветительной арматуре.Горячий провод источника подключается к общему проводу диммера, а нейтраль подключается к осветительной арматуре.

На трехпозиционном переключателе белый провод кабеля помечен черным цветом и подключен к общей клемме. На другом конце белый провод снова помечен черным и соединен с черным проводом, идущим к горячему выводу на фонаре. Черный и красный провода, проходящие между переключателями, соединяют путешественников вместе.

В этой схеме используются два трехпозиционных регулятора яркости, позволяющие уменьшить свет в обоих местах.Трехжильный провод проходит между переключателями, а двухжильный кабель идет от второго диммера к свету.

Общий на первом диммере подключается к проводу горячего источника, а общий на втором подключается к проводу, идущему к горячему выводу на светильник. Нейтраль источника подводится к осветительной арматуре с помощью стыка в каждой распределительной коробке. Черный и красный провода, проходящие между переключателями, используются для соединения путешественников вместе.

Подключение трехпозиционного переключателя потолочного вентилятора

Здесь потолочный вентилятор со световым комплектом управляется двумя 3-х позиционными переключателями.Это то же самое расположение, что и на второй схеме на этой странице с вентилятором вместо осветительной арматуры. В этой проводке источник находится на SW1, а 3-проводный кабель проходит между каждым переключателем и потолочным вентилятором.

Горячий от источника подключается к общему проводу на SW1, а нейтраль соединяется с потолочной коробкой с помощью белого провода кабеля. Черный и красный кабельные провода подключены к клеммам бегунка, а у вентилятора они соединены с черными и белыми проводами, идущими к SW2.Белый провод помечен черной лентой на обоих концах, чтобы определить, что он горячий. В потолочной коробке провода для вентилятора и освещения соединены с черным проводом, идущим к SW2. При таком расположении переключатели управляют питанием потолочной коробки, а тяговая цепь используется для управления скоростью вентилятора. Дополнительные схемы подключения потолочного вентилятора можно найти по этой ссылке.

Схема подключения трехпозиционной розетки

На этой схеме показана схема подключения трехпозиционной розетки. С помощью этой проводки розеткой можно управлять из двух мест.

Источник находится на SW1, и между всеми устройствами проложен трехжильный кабель. Горячий провод от источника подключается к общей клемме SW1, а нейтральный провод соединяется с нейтралью на розетке с помощью белого провода кабеля. Черный и красный кабельные провода подключаются к клеммам бегунка на SW1, а в розетке они соединяются с красными и белыми проводами, идущими к путевым клеммам на SW2. Белый провод помечен черной лентой на обоих концах, чтобы определить, что он горячий.Горячая клемма на розетке подключена к черному проводу, идущему к SW2, где он подключен к общей клемме. Дополнительные электрические схемы коммутируемых розеток см. По этой ссылке.

Схема добавления розетки к трехходовой цепи

Здесь к трехпозиционной цепи перед первым переключателем добавляется розетка. Он не управляется переключателями, но всегда горячий. Горячий источник, нейтраль и земля подключены к двухжильному кабелю, идущему к новой розетке. Затем трехпозиционные переключатели и свет подключаются обычным способом: общий на SW2 соединяется с источником, а общий на SW1 соединяется с горячим выводом на осветительной арматуре.Дополнительные схемы для добавления розетки к существующей цепи см. По этой ссылке.

Как работают трехпозиционные переключатели

Трехпозиционные переключатели имеют 3 клеммы для подачи электроэнергии цепи и одну клемму для заземляющего провода. Из трех клемм цепи один называется общим, а два других – «путешественниками». Общий терминал может быть помечен и обычно имеет другой цвет, чем терминалы путешественника. В зависимости от производителя, путешественники могут находиться на противоположных сторонах устройства или два терминала могут находиться на одной стороне.В любом случае общий терминал чем-то будет отличаться от путешественников.

Общие клеммы всегда будут подключены к горячему проводу либо от источника, либо от осветительной арматуры. Эти соединения можно поменять местами, если это более удобно, пока одна из трех общих клемм подключается к горячему источнику, а другая – к горячему на нагрузке, эти схемы будут работать правильно. Терминалы путешественника всегда будут подключены от переключателя к переключателю. Путешественники никогда не подключаются к нагрузке устройства или к проводу источника.Не имеет значения, какой контактный терминал используется для какого дорожного провода, их реверсирование не имеет значения.

Поиск и устранение неисправностей в цепях трехпозиционного переключателя

Наиболее вероятная причина отказа цепи – это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно. Убедитесь, что горячий источник подключен к одной общей клемме, а горячий светильник подключен к другой общей клемме. Точно так же убедитесь, что контактные клеммы подключены только между переключателями, а не с горячими проводами или нагрузкой.Кроме того, убедитесь, что нейтраль от источника подключена к клемме нейтрали на нагрузке и больше нигде. Нейтральный провод не будет подключен к трехпозиционному переключателю стандарта , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что все подключено правильно, а свет по-прежнему не работает, вы можете проверить переключатели, используя следующую процедуру.

Если у вас есть переключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, проверьте надежность затяжки всех соединений с помощью отвертки. Если соединения выполняются с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что все они затянуты.

Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете протестировать внутреннюю функциональность с помощью простой процедуры. Выключите питание и выньте выключатель из цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.

Для проверки трехпозиционного переключателя подключите один измерительный щуп к общей клемме, а другой – к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите зонд с этого путевого терминала на другой и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится датчик или как вы переключаете тумблер, вероятно, переключатель неисправен и его следует заменить. Одно замечание об этом тесте: если вы имеете дело с интеллектуальным электронным переключателем или таймером, эта процедура не будет работать для проверки функции переключателя.

Еще подобное на Do-It-Yourself-Help.com
.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
