Термофен для пайки микросхем: Паяльные фены для пайки микросхем, для термоусадки, газовые фены купить оптом и в розницу в интернет-магазине Мегаопт

Содержание

Портативные термофены для пайки, обзоры и отзывы покупателей с характеристиками и ценами

Термофен для пайки – устройство, которое во время работы обеспечивает выдувание горячего воздуха. Используется для снятия красок и лака с разных поверхностей, способствует сгибанию пластиковых труб, позволяет обрабатывать деревянные изделия, но основная сфера применения – пайка микросхем.

От бытового фена отличается большей температурой выдуваемого воздуха, а также тем, что предоставляет возможность регулировать температуру.

В конструкцию термофена входит корпус с высоким уровнем термостойкости, нагревательный элемент и устройство, которое обеспечивает нагнетание нагретого воздушного потока. Воздух в таких приборах нагревается до температуры 600-750 градусов, для этого мощность нагревательного элемента должна быть от 1,7 кВт.

Важной особенностью термофенов для пайки является наличие возможности регулировки температуры. Чаще всего она ступенчатая и осуществляется сменой расстояния от фена до поверхности материала.

Основные модели такого типа сделаны так, что при отдалении прибора на 6-7 см температура воздушного потока на его конце снижается примерно в 2 раза.

Магазины Китая
BANGGOOD.COM
Паяльные станции
Наборы инструментов
Пункт №18

Компактная паяльная станция 8878D на 200+700Вт.

Всем привет! Вообще пользуюсь Quicko T12-952 и после обычных паяльников меня всё более чем устраивает, но давно хотел приобрести фен, поэтому когда предложили сделать обзор на данный набор, я с радостью согласился. Заявлена мощность 200Вт для паяльника и 700Вт для фена. Регулируется как температура, так и поток воздуха, имеются датчики активности и спящий режим для экономии энергии во время простоя.

Планирую купить +23 Добавить в избранное Обзор понравился

+49 +68

Yaogong,
Yaogong 8878D,
паяльники и паяльные лампы,
термофен для пайки
Магазины Китая
BANGGOOD. COM
Товары проф. использования
Радиотовары
Пункт №18
Термофен YIHUA 8858-I (Обновленная версия).
Приветствую всех посетителей сайта!
В нынешнем обзоре вещь нужная не каждому радиолюбителю, но порой значительно облегчающая жизнь. Это фен YIHUA 8858-I для монтажа, демонтажа SMD, SOIC, QFP и других компонентов, устанавливаемых поверхностным методом.

читать дальше
Планирую купить +50 Добавить в избранное Обзор понравился
+57 +94
YIHUA,
YIHUA 8858-i,
термофен для пайки,
Фены и термопистолеты
Магазины Китая

CAFAGO. COM
Инструменты
Товары для дома и дачи
Пункт №18
Фен с регулировкой температуры и дисплеем (220V 450W)
Фен предназчен для пайки и поверхностного монтажа/демонтажа элементов в корпусах, таких как SOIC, CHIP, QFP, PLCC, BGA и т.п.
Фен имеет цифровую индикацию температуры и регулировку потока и нагрева воздуха.
Фен сделан как портативный — ручка с контроллером вместе, без отдельных блоков.
читать дальше

Планирую купить +26 Добавить в избранное Обзор понравился
+63 +84
термофен для пайки
Магазины Китая
CAFAGO. COM
Товары проф. использования

Паяльные станции
Пункт №18
Паяльная станция Kkmoon 909D+ с регулировкой температуры или многофункциональный помощник мастера
Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о весьма функциональной паяльной станции Kkmoon 909D+ с автоматическим поддержанием заданной температуры от 200°С до 480°С у паяльника, и от 100°С до 480°С у термофена. Данная модель интересна также наличием встроенного источника питания с максимальным напряжением 15V/2A, функцией измерения напряжения до 25V, наличием зарядного порта USB и богатой комплектацией. Кто заинтересовался, милости прошу под кат.
читать дальше

Планирую купить +9 Добавить в избранное Обзор понравился
+37 +51
KKMOON,
KKMOON 909D+,
оловоотсос,
паяльники и паяльные лампы,
термофен для пайки
Магазины Китая
CAFAGO. COM
Инструменты
Пункт №18
Термофен GJ-8018LCD rev.1.1.
Всем добрый день. Сегодня будет небольшой обзор со вскрытием паяльного фена GJ-8018LCD v.1.1. Товар предоставлен магазином, предупреждаю сразу, кому это не нравится, может не читать.
читать дальше
Планирую купить +8 Добавить в избранное Обзор понравился
+12 +24
NoName,
NoName GJ-8018LCD,
термофен для пайки,
Фены и термопистолеты
AliExpress
Паяльные станции
Радиотовары
Обновленный термофен (паяльный фен) Yihua 8858-i.
Для тех, кто спешит и смотрит по диагонали — покупать стоит.
Ссылка на товар уже у другого продавца — тот, у которого делал заказ я, закрыл эту позицию.
читать дальше
Планирую купить +74 Добавить в избранное Обзор понравился
+72 +123
YIHUA,
YIHUA 8858-i,
термофен для пайки,
Фены и термопистолеты
AliExpress
Паяльные станции
Товары проф. использования
Термофен Yihua 8858
В схемотехнике я не силён, однако дружба с паяльником сложилась крепкая, пользуюсь им часто и при столкновении с элементами поверхностного монтажа, приходится прибегать к разного рода хитростям, как например расплавление жалом кусочка проволочного припоя, чтобы тот касался сразу обоих выводов демонтируемого SMD-резистора.
Но в скором времени такой «акробатизм» мне надоел, решено было присмотреться к покупке своего первого термофена.
Эта модель инструмента здесь ещё не обозревалась.
Много фото и видео.
читать дальше
Планирую купить +47 Добавить в избранное Обзор понравился
+61 +122
YIHUA,
YIHUA 8858,
термофен для пайки,
Фены и термопистолеты
Магазины Китая
BANGGOOD. COM
Инструменты
Пункт №18

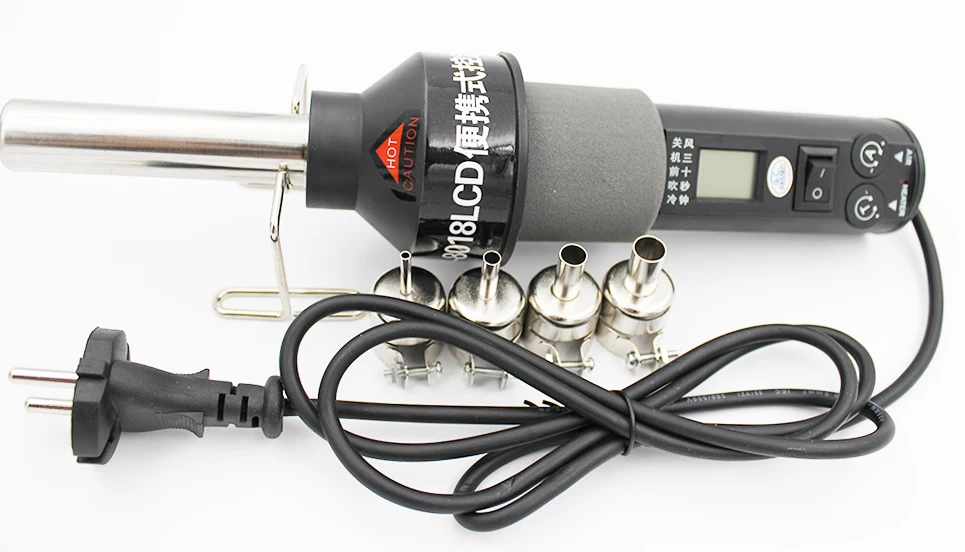

Термофен 8018LCD. Новая ревизия.
Здравствуйте в сегодняшнем обзоре я расскажу о новой ревизии уже, наверное, всем известного термофена 8018LCD. Если вам интересно, какие изменения произошли в его начинке – добро пожаловать под кат.
читать дальше
Планирую купить +19 Добавить в избранное Обзор понравился
+31 +57
Gongjue,
Gongjue 8018LCD,
термофен для пайки,
Фены и термопистолеты
Магазины Китая
TVC-MALL. COM
Инструменты
Пункт №18
Простенький термофен KLT-3A для общего применения
Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о простеньком термофене KLT-3A 1600W. Под катом разборка и тестирование. Если интересно, выдает ли аппарат заявленные характеристики, милости прошу…
читать дальше
Планирую купить +14 Добавить в избранное Обзор понравился
+35 +57
KLT,
KLT KLT-3A,
термофен для пайки,
Фены и термопистолеты
1
2
последняя
особенности выбора и эксплуатации инструмента
Главная
Обзоры и советы
Обзоры инструмента
Применение термофена: особенности выбора и эксплуатации
Монтажный термофен – универсальное устройство, позволяющее выполнять широкий спектр различных работ. Применение термофена, а также особенности выбора наиболее подходящей в конкретной ситуации модели будут рассмотрены в данной статье.
Принцип работы термофена
Конструктивно термофен представляет собой электровентилятор, подающий воздух на нагревательный элемент. Эргономичный корпус, изготовленный из термостойкого материала, делает использование термофена удобным и простым. После включения устройства из его сопла выходит направленная струя горячего воздуха (до 600 градусов в зависимости от модели).
Что можно делать термофеном?
Технический термофен используется в работе строителями самых разных специальностей. С его помощью возможно:
выполнить герметизацию стыков и швов;
размягчить любые плавкие материалы: смола, воск, припой;
облегчить удаление старой краски,
разогреть рубероид или другие материалы при выполнении кровельных работ;
быстро понизить влажность воздуха в помещении;
осуществить антисептическую обработку любого покрытия или поверхности;
изменить форму полимерной трубы;
пайка медных труб термофеном;
Кроме строительных работ, также можно осуществить:
демонтаж микросхем термофеном;
ремонт бампера термофеном;
растопить лед, быстро отогреть замерзший замок или другой механизм;
паять термофеном пластмассу, плавкую резину.
Большинство производителей в комплекте с термофеном поставляют набор насадок, позволяющих эффективно выполнить определенный вид работы.
Как выбрать термофен?
Выбирая термофен, следует исходить из того, какую работу предполагается выполнять с его помощью: универсального ответа на вопрос «какой термофен лучше?» не существует. Самая важная характеристика – мощность. От этого параметра зависит скорость вращения электровентилятора и рабочая температура нагревательного элемента. Чем больше мощность у термофена, тем выше его производительность: она измеряется объемом горячего воздуха, выдуваемого за определенный промежуток времени. Многие устройства предполагают возможность регулирования скорости вращения вентилятора и температуры нагревательного элемента.
Термофены производят все известные бренды-изготовители строительного инструмента:
«ProRab». Большинство моделей, предлагаемых китайским брендом, можно отнести к бюджетным. Достоинства – низкая стоимость, недостатки – небольшая мощность, в комплекте идет до пяти насадок.
«DeWalt» – еще один китайский производитель, особенностью которого является широкая линейка моделей: от самых простых и дешевых до профессиональных, с многоступенчатой регулировкой скорости вентилятора и автоматическим отключением при перегреве, а также другими функциями.
Термофен «Макита». Линейка моделей от этого производителя включает как бюджетный, так и профессиональный инструмент. Термофены этого бренда эргономичны, скорость и температуру потока воздуха можно регулировать.
«Bosch». Инструменты от этого производителя отличаются качеством, широким диапазоном температур, высокой надежностью и длительным сроком эксплуатации, но платить за качество приходится более высокой, чем у конкурентов, ценой.
Сколько стоит термофен?
Стоимость модели зависит от его мощности, а также от бренда. Бюджетную китайскую модель можно купить за 15$. Цена профессиональной модели от известного производителя может доходить до 500$. Кроме того, имеет значение «специализация» инструмента. Термофен с минимальным количеством насадок будет стоить дешевле, но с его помощью можно выполнять ограниченный спектр работ. Но если требуется купить термофен для пайки микросхем, герметизации швов и других работ, то необходимо подобрать модель, в комплекте с которой идет большое количество насадок. Поэтому купить термофен для пайки радиодеталейи других узкоспециализированных работ – более затратно, чем приобрести мощный аналог бытового фена.
Чем заменить термофен?
Электроинструмент, который подойдет на замену термофена, зависит от работы, которую предстоит выполнить: повысить температуру воздуха в помещении можно при помощи тепловой пушки, разогреть рубероид при кровельных работах получится паяльной лампой. Особенностью термофена является его универсальность: он подходит для выполнения широкого спектра работ, чем и обусловлена популярность и распространенность этого электроинструмента.
Приключения в пайке SMD – часть 2: горячий воздух
Хотя ручная пайка компонентов SMD/SMT на печатной плате, безусловно, осуществима, я решил, что должен быть способ получше. Именно тогда я услышал об использовании ремонтных станций с горячим воздухом для выполнения этой работы.
Принцип прост: нанесите паяльную пасту на контактные площадки; поместить компоненты на пасту; применить горячий воздух. Паста плавится и эффективно всасывает компонент в нужное положение. Работа выполнена.
Теоретически.
Между прочим, многое из того, что я сделал в предыдущем посте о ручной пайке, применимо и здесь, как и объяснения того, о чем эта серия. Поэтому я настоятельно рекомендую вам сначала прочитать этот пост.
Липкие материалы
Наиболее очевидное различие между пайкой термофеном и ручной пайкой заключается в использовании паяльной пасты. По сути, это крошечные шарики припоя, плавающие во флюсе.
Каким-то образом вам нужно нанести эту пасту на контактные площадки печатной платы. Я видел видео людей, вручную сжимающих шприцы, и могу только предположить, что они сначала разбавили пасту или у них есть руки, как у Попая. Конечно, шприц с пастой, который я купил на eBay, не выдержит такого обращения. Паста имеет очень высокую вязкость. Я попробовал поршень в шприце, и он просто не сдвинулся с места.
Я также видел, как люди наносили пасту зубочисткой. Не думаю, что этот метод заслуживает дальнейшего обсуждения.
Я выбрал полуавтоматический маршрут. Я уже писал о своей установке сжатого воздуха, поэтому не буду повторяться здесь. Что я скажу, так это то, что это работает очень хорошо, и я могу рекомендовать его.
Подготовка к пайке — паста находится в шприце
Один из приемов — использовать достаточное количество пасты, чтобы приклеить деталь. Если вы убедитесь, например, что оба конца продолговатой детали, такой как резистор или конденсатор, прилипли к пасте, вероятность того, что деталь «замкнется», значительно снижается. Вот где он стоит на одном конце, потому что припой на этом конце тащил его, в то время как припой на другом конце имел слишком слабую хватку, чтобы остановить его отсоединение.
С другой стороны, если вы слишком сильно сдавите деталь, вы не получите столько пользы от эффекта автоматического позиционирования. Подобная работа с горячим воздухом является разновидностью пайки оплавлением. А с оплавлением, когда припой плавится, комбинация свойств маски, отталкивающей припой, и собственного поверхностного натяжения припоя означает, что припой сжимается в нужном положении на контактной площадке, волоча любую прикрепленную к ней часть. Это имеет тенденцию исправлять любое незначительное смещение компонента.
Мелкий шаг
Как обычно, самое сложное здесь — микросхема TSSOP-14. У него шаг контактов 0,65 мм, что действительно неплохо.
Теперь я признаюсь: я паял для третьей части этой серии до того, как сделал плату для этого поста, и поэтому я уже усвоил некоторые уроки о паяльной пасте и микросхемах TSSOP. Вы прочтете об этом больше в следующем посте, но достаточно сказать здесь, что я уже знал, что должен быть скупым.
Наклейка на контактные площадки для чипа TSSOP. Количество пасты слева в порядке. Сумма справа слишком велика.
Сначала я припаял все остальные компоненты, кроме микросхемы, при этом все они были на плате одновременно.
И все прошло нормально. Я использую ремонтную станцию горячего воздуха Quick 861DW с температурой 320°C и потоком воздуха 50 (по шкале от 0 до 120).
Моя техника заключается в том, чтобы держать пистолет вертикально и медленно опускать его прямо над компонентом. Это означает, что с небольшими деталями оба конца нагреваются вместе, что помогает в автоматическом позиционировании в целом. С более крупными деталями у меня возникло бы искушение использовать сопло большего размера, что, возможно, мне и следовало сделать с IC, но об этом чуть позже.
В основном детали встали нормально. Пара была немного не в центре, но не настолько, чтобы беспокоиться об этом. В целом могу сказать, что упражнение удалось, и значительно быстрее ручной пайки.
Мост слишком далеко
Но пришло время для IC. Я наносил паяльную пасту на контактные площадки, что является проверенной временем модой. В паре мест размазала пинцетом, чтобы линия была тоньше. Я должен был сделать больше этого.
Пайка заняла всего минуту, но я сразу увидел, что у меня паяные перемычки.
Слева, там, где линия пасты была тоньше, все в порядке — мостов нет вообще. Но с другой стороны практически ничего не было, кроме мостов.
Мне пора на работу. Я попытался добавить больше флюса и оплавить с помощью термофена. Пробовал вытаскивать жалом паяльника. Я был в таком отчаянии, что пару раз даже пробовал отпаивать оплетку. (Еще одно признание: мне никогда не удавалось отпаивать оплетку. Думаю, это мошенничество.)
Все это я пробовал несколько раз в разных комбинациях. И мне даже удалось расчистить пару мостов, но позже они снова соединились. Думаю, я мог бы попытаться спасти мой насос для припоя или демонтажный пистолет; но в конце концов у меня заболела спина от того, что я вытягивал эту штуку, и я решил, что узнал достаточно.
Второй раз около
И все же я не мог перестать быть одержимым. Так что у меня был еще один шанс.
Изображение отсутствует, но количество паяльной пасты составляет примерно половину, а то и треть более толстой линии, которую вы видите на картинке выше. Потребовалось довольно много времени, чтобы распределить нужное количество с помощью пинцета. Я бы не хотел делать много досок таким образом.
На этот раз я сначала припаял микросхему. В итоге у меня остались две небольшие паяные перемычки, которые легко починить утюгом.
С другими компонентами было немного сложнее. Светодиод перегорел, а один из резисторов перекосился вбок. Эти проблемы были легко устранены, но это определенно было не так просто, как в прошлый раз.
Может быть, потому что было поздно и я устал. (Друзья не дают друзьям паять сонными.) Но у меня определенно были проблемы с компонентами, соседними с тем, на котором я сосредоточился, они слетели с места.
Подведение итогов
Если мы на минуту проигнорируем проблему с чипом, я бы сказал, что она удалась. Это чрезвычайно быстрый метод пайки, дающий хороший результат.
Но мне нужно поработать над проблемой перемычки с ИС. (Подробнее об этом в следующей части.) Это означало, что в первый раз я получил неработающую плату. И если вы не будете осторожны, компоненты вокруг платы легко разлетятся.
Время от времени я вижу, как использую эту технику, но не в качестве основного метода пайки SMD. И это странно, потому что я думал, что это будет мой любимый.

поверхностный монтаж – SMD, оплавление или термофен?
\$\начало группы\$
Каковы преимущества и недостатки использования печи оплавления по сравнению со станцией горячего воздуха для прототипирования печатной платы SMD? Вам нужна духовка или подойдет воздушная станция?
для поверхностного монтажа
печатная плата в сборе
\$\конечная группа\$
5
\$\начало группы\$
Преимущество печи оплавления заключается в том, что она равномерно нагревает все контролируемым и автоматическим способом. Предполагая, что печь хорошо откалибрована, вы можете точно воспроизвести профиль оплавления производителя, что, как мы надеемся, приведет к надежной пайке и очень низкой вероятности повреждения компонентов. Недостатком обычно является стоимость и то, что дешевая печь оплавления часто не точно отслеживает запрограммированный профиль.
Преимущество ручного оплавления горячим воздухом заключается в том, что оно быстрое, не требует печи для оплавления и вполне подходит для прототипирования. Недостатком является то, что большие платы трудно равномерно оплавить, поэтому, за исключением очень маленьких печатных плат, вы, вероятно, в конечном итоге будете нагревать слишком много на одних участках и слишком мало на других. Дополнительные проблемы возникают с пластиковыми компонентами, которые, как правило, трудно оплавить без плавления, потому что у вас нет точного контроля над температурой. Например, я бы не стал использовать горячий воздух для оплавления большой 10-дюймовой печатной платы с множеством компонентов для поверхностного монтажа и пластиковых разъемов, но я сделал 1-дюймовые печатные платы горячим воздухом и обнаружил, что это работает довольно хорошо, потому что платы были такими маленькими. Я мог бы равномерно нагреть их.
\$\конечная группа\$
9
\$\начало группы\$
Я много занимался домашней сборкой SMD-плат. Я делаю микс из одноразовых и десятков плат с количеством компонентов от нескольких до сотен. Люди различаются в том, какой тип сборки они предпочитают. Для меня, если на плате есть только несколько компонентов SMD, и они не слишком мелкие (например, пассивы 0603 и размер SOT-23 или SOIC-8), я буду вручную припаивать их утюгом. Еще немного, и я получу трафарет и оплавлю. Трафареты сейчас достаточно дешевые, я не вижу смысла вручную дозировать пасту из шприца, что мне кажется довольно привередливым.
Для настоящего оплавления я начал с нагревательной плиты. Это было нормально, но я нашел это немного обидчивым и имел тенденцию сжигать печатную плату. Я переключился на немодифицированный дешевый тостер, который я использовал для изготовления многих досок. Я использовал термопару в первые несколько раз, когда делал это, и вы, возможно, захотите сделать это, чтобы почувствовать это, но в основном это было ненужным. Я использовал следующий «профиль», включив секундомер при включении духовки:
Установить духовку на 150С
Подождите до 1:30
Выключить печь
Подождать до 2:00
Установить печь на максимум
Подождите, пока припой оплавится
Выключить печь
Подождите 10 секунд
Открытая печь
Подождите несколько минут и снимите платы
Если у вас нет особенно чувствительных компонентов (таких как светодиоды WS2812, которые лучше всего паять вручную), это работает очень хорошо, дешево и просто. В прошлом году я построил печь оплавления с регулируемой температурой, используя Controleo3. Это более точно, что важно, если у вас есть более чувствительные компоненты. Но для большинства любителей это избыточно.
\$\конечная группа\$
1
\$\начало группы\$
Печи, как правило, проще и, безусловно, более воспроизводимы. Но стоимость значительная.
Я использую дешевую станцию горячего воздуха для прототипирования и получаю хорошие результаты. Паять бессвинцовые компоненты, не перегревая их, может быть сложно. Особенно, когда некоторые контакты идут к большим медным участкам (или переходным отверстиям к заземляющим/силовым слоям).
Итак, теперь у меня есть дешевый подогреватель для моей дешевой воздушной станции! Вы нагреваете всю плату до некоторой промежуточной температуры, включая внутренние плоскости и сквозные отверстия. Тогда вам нужно только подать немного тепла от воздушной станции, чтобы припой растекся.
\$\конечная группа\$
3
\$\начало группы\$
Я полностью не согласен с утверждением, что духовка нагревается с лучшим контролем. На самом деле все зависит от качества духовки. Простые китайские духовки требуют много внимания и настройки для получения стабильного результата.
