виды и назначение, отличия и особенности, советы по выбору

Отвертка — простой, знакомый каждому инструмент, который появился еще в XVII веке. Долгое время он имел лишь плоский наконечник, пока канадец Питер Робертсон не поранился такой отверткой, выскочившей из паза винта.

Порез еще не затянулся, а Питер уже придумал безопасный квадратный наконечник, который успешно запатентовал в 1907 году. В свое время идея пришлась по душе Генри Форду, но они с Робертсоном не сошлись в цене. Так, изобретение кануло в Лету, пока через 30 лет Генри Филлипс не презентовал крестообразную отвертку, покорившую мир!

С тех пор отверток стало еще больше. Об их видах и особенностях пойдет речь в нашей статье.

Виды отверток: простые и «необычные»

Простая отвертка состоит из стержня с наконечником и рукоятки. Подходит для вкручивания и выкручивания различных винтов. Главное — подобрать размер наконечника.

Для работы в труднодоступных местах существует гибкая отвертка. Это может быть инструмент с прямым упругим стержнем или гибким карданом. Стержень изгибается, но неизменно снова становится прямым. Кардан — составной стержень с подвижными контактами между сегментами. Поворачивается во все стороны, даже назад.

Чтобы защитить человека от поражения электрическим током, были придуманы специальные диэлектрические отвертки. Их стержни сделаны из прочной стали и имеют гальваническое покрытие почти по всей длине, за исключением наконечника. Рукоятка изготавливается из поликарбоната с верхним защитным слоем из полиформальдегида.



Интересно знать: диэлектрические отвертки выдерживают напряжение до 1000 В. При больших показателях используют другие спецсредства.

Определить наличие тока помогает индикаторная отвертка. Она состоит из жала-проводника, встроенного в рукоятку резистора, и неоновой лампочки. Человеческий палец, приложенный к концу рукоятки, является заземлителем.

Жало прикладывается к месту проверки, например, вставляется в розетку. Если ток есть, лампочка загорается. Работают такие отвертки в цепях с напряжением от 100 до 500 В.

Усовершенствованный вариант индикаторного инструмента — отвертка со светодиодной лампочкой. Она более чувствительна и загорается от напряжения менее 100 В, не требует заземления человеком.

В ремонте мелких бытовых приборов, часов, ноутбуков и другой техники незаменимы прецизионные отвертки для точных работ. Они предназначены для монтажа мелких крепежных деталей. У них тонкий, но очень прочный стержень с закаленным наконечником. Жало подобных отверток должно точно соответствовать размеру и форме крепежной детали, поэтому лучше покупать не один инструмент, а набор.

Иногда возникают ситуации, когда необходимо вывернуть болт, а он заржавел и не хочет двигаться ни в какую. Для подобных случаев были придуманы силовые отвертки. Также их называют ударными или ударно-поворотными. Работают такие отвертки в паре с молотком. Жало вставляется в паз болта. Молотком наносится удар по концу рукоятки. Механизм отвертки проворачивается на несколько градусов, тем самым ослабляя ржавый крепеж.

Наиболее универсальный инструмент — отвертка под биты. Это такая насадка-наконечник, которая крепится к стержню с помощью специального держателя, как правило, магнитного. В наборе может быть множество различных бит: плоских, квадратных, крестовых, многоугольных и т.д.



Лайфхак: есть отличные отвертки, но без намагниченных наконечников? Не расстраивайтесь! Купите специальное устройство, которое позволяет самостоятельно намагничивать инструменты.

Виды наконечников: крестики, звездочки и многоугольники

Самая важная часть в отвертке — наконечник, который еще называют жалом или шлицем. Форму его выбирают в зависимости от паза закручиваемой детали.

Прямой наконечник, он же плоский шлиц, маркируется буквами SL, т. е. Slotted, что в переводе с английского означает «щелевой». Применяется в быту, поскольку им удобно закручивать стандартные винты и шурупы. Недостаток — соскакивает с паза винта, поэтому легко пораниться или повредить поверхность изделия, в которое посажен шуруп.

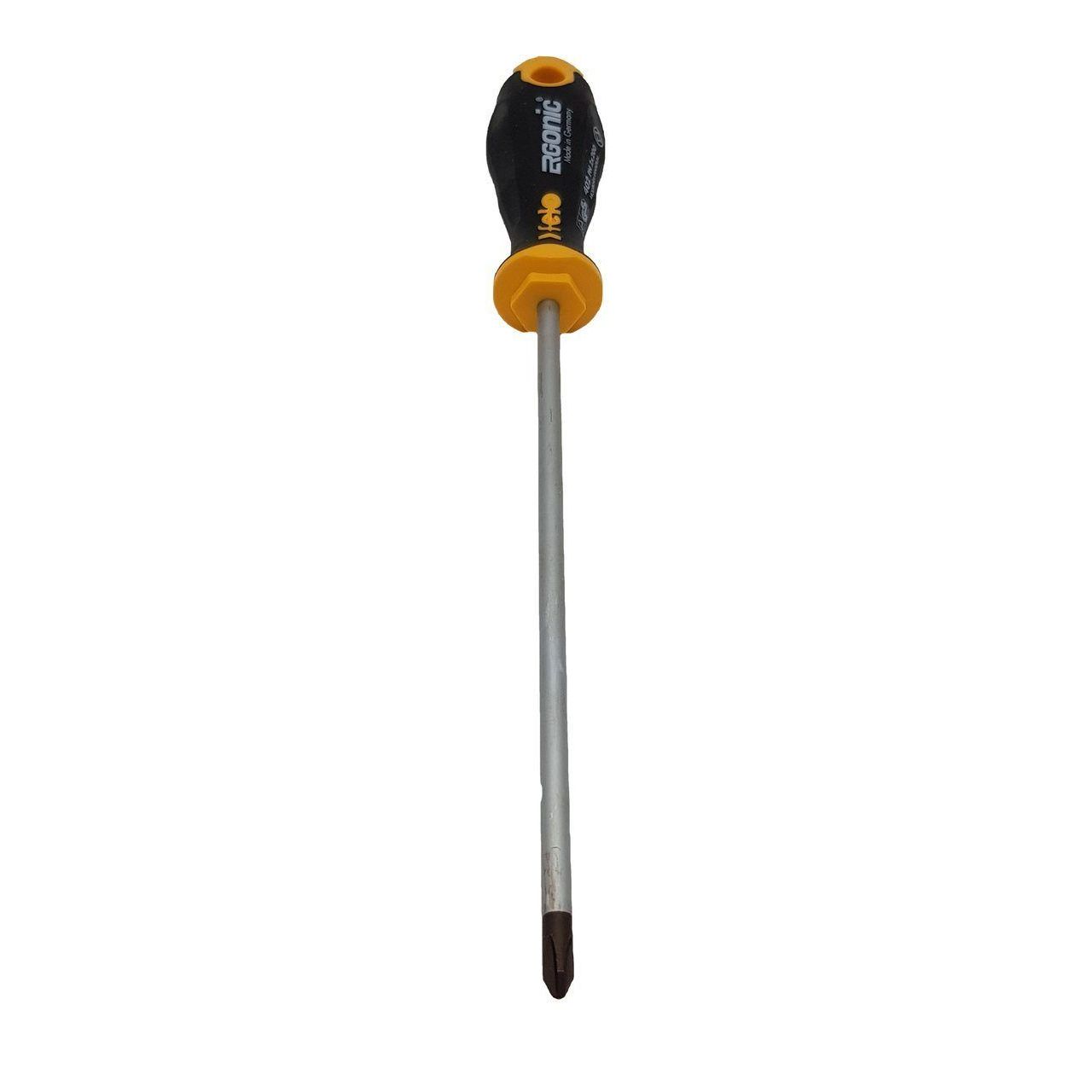

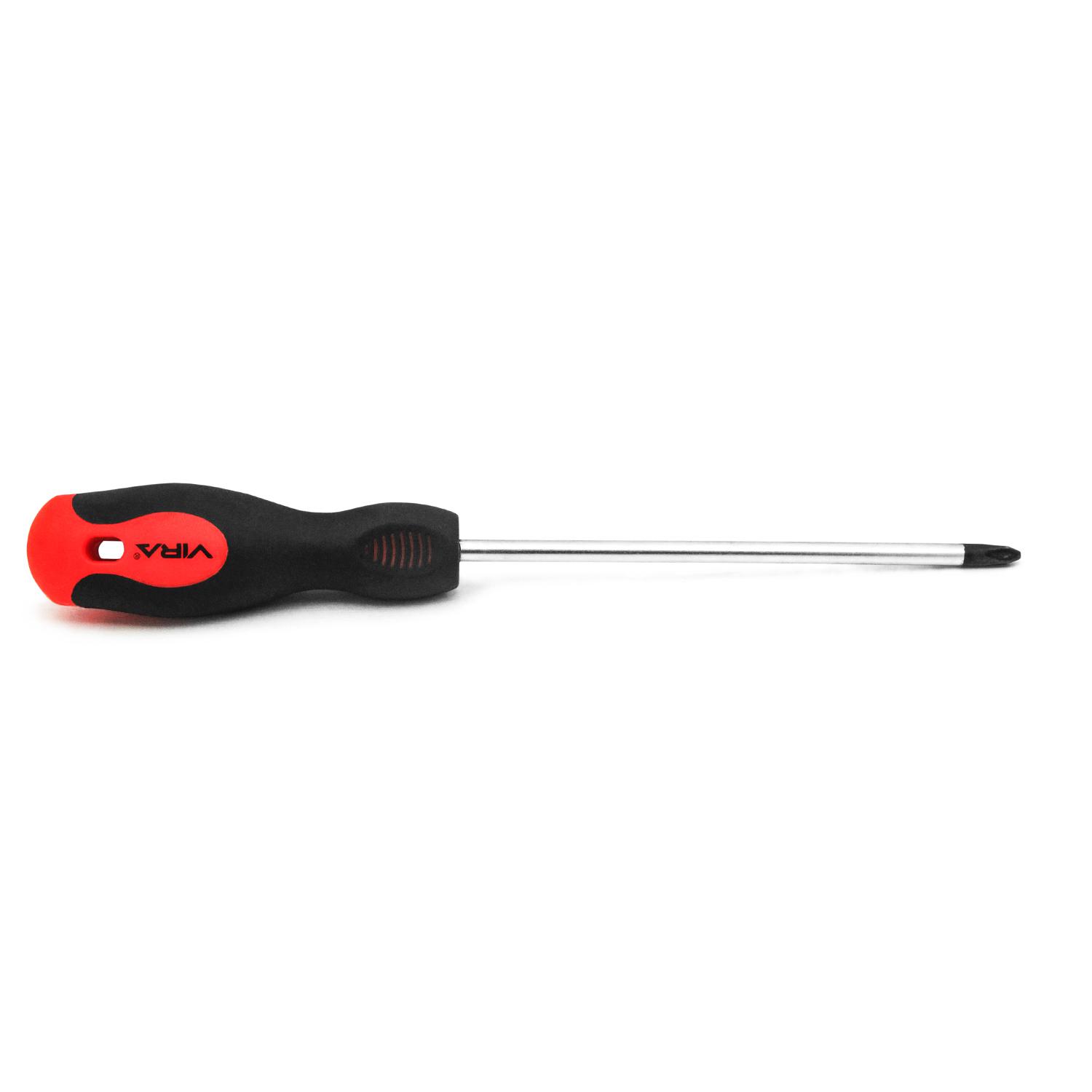

Крестообразное жало предназначено для закручивания винтиков с двумя перпендикулярными друг другу пазами. Бывает следующих типов:

  • крестовое жало Philips, обозначается PH. Сделано в виде конуса, разделенного на четыре грани в форме креста. Наконечник плотно входит в паз винта. Крестообразный шлиц имеет в два раза больше точек соприкосновения со шляпкой винта, поэтому при работе инструмент не соскакивает, а шляпка «не слизывается»;
  • крестовое жало с насечками Pozidriv, маркируется как PZ. Это усовершенствованное жало Philips, которое помимо основного креста имеет еще один поменьше, смещенный относительно основного на 45°. Отвертка с таким жалом часто используется при сборке мебели.

Звездообразное жало используется в ремонте электроники: ноутбуков, смартфонов и т.д. Такой наконечник имеет ряд преимуществ: не выскальзывает из паза винта, с его помощью можно получить высокий крутящий момент, при этом не повредив ни паз винта, ни шлиц отвертки. Существует несколько вариантов исполнения такого наконечника:

  • TORX — имеет форму звездочки с шестью закругленными лучиками;
  • TORX Plus — у такого шлица лучики звезды более сплющенные;
  • Temper TORX (TT) — в центре звездочки есть отверстие. Оно совмещается со специальным выступом на винте и защищает от вибрации.

Шестигранный шлиц обозначается Hex (H) и применяется редко. Он имеет высокий крутящий момент, гораздо больше, чем другие типы наконечников. Применяется там, где особенно важна надежность крепления.



Интересно знать: для крепления деталей в ретро автомобилях использовались винты с шестигранным шлицем.

Следующие наконечники относятся к более редким типам:

  • квадратный (Square Head) в виде прямоугольного параллелепипеда. Такое жало имеет небольшую силу крутящего момента. В странах СНГ подобный инструмент встречается редко, но может пригодиться тем, кто часто бывает в США;
  • треугольный шлиц (Tri-angle) применяется для выкручивания винтов с соответствующим треугольным пазом;
  • трехлопастной наконечник (TW — Tri-Wing) — винты с пазами под такую отвертку используются в основном в электротехнике;
  • Y-образный (Tri-point) — паз винта, который закручивается инструментом с таким жалом, очень похож на значок BMW. Используется в компьютерах и телефонах. Нужен для того, чтобы защитить устройство от несанкционированного проникновения. Без специальной отвертки выкрутить такой винт почти невозможно;
  • двухштырьковый (спаннер — SP), имеет форму маленькой двузубой вилки. Крепежи под такой наконечник хорошо защищают от вандалов, поэтому широко применяются в общественных местах при креплении различного оборудования, а также в лифтах.

Лайфхак: в быту, как правило, пригодится или прямая, или крестообразная отвертка. Но лучше купить небольшой набор отверток с разными видами наконечников, чтобы самостоятельно собрать новый журнальный столик, разобрать системный блок компьютера для очистки от пыли и т.д.

Размеры наконечника: ширина, толщина, длина

На любой отвертке есть обозначение из латинских букв и арабских цифр. Буквы указывают на тип наконечника (SL, PH, PZ и т.д.), цифры — на размер.

На плоской отвертке рядом с буквами может стоять одна или две цифры. Если одна, значит, она указывает ширину шлица в мм. Маркировка с двумя цифрами несет больше информации: первая обозначает толщину шлица, вторая — его ширину.

Маркировка инструмента с крестообразным жалом следующая: рядом с буквами располагается цифра от 0 до 4 —

номер отвертки. Каждое число соответствует определенному диаметру наружной резьбы крепежной детали. Например, 0 — менее 2 мм. Дальше по возрастающей: чем больше цифра, тем больше диаметр.

В отвертках с другими видами жал номер указывает диаметр и длину стержня. Например, 0 означает, что диаметр составляет 4 мм, а длина менее 80 мм и т.д. Принцип возрастания работает и здесь. Для инструментов со сменными наконечниками важен еще и посадочный размер отверстия, куда они вставляются. «Посадочное гнездо» бывает от 1/2 до 1 дюйма.

Дополнительные «фишки»: реверс, «храп», упор и намагниченность

Для ситуаций, в которых проблематично работать двумя руками, придуман чудо-механизм — реверс. Отвертка с реверсом имеет три режима работы: «на вкручивание», «на выкручивание», «блокировка».

При режиме «на вкручивание» ручка отвертки вращается в любую сторону, но наконечник поворачивается только по часовой стрелке. Когда включен режим «на выкручивание», наконечник может поворачиваться только против часовой стрелки.

Когда же в действии режим блокировки, отвертка превращается в обычную.

Некоторые отвертки оснащены храповым механизмом. Он позволяет не делать круговые движения, а потихоньку откручивать или закручивать винт движением «туда-сюда».

Как вы помните из школьного курса физики, чем длиннее плечо рычага, тем легче получить больший крутящий момент. Для этого в рукоятки некоторых отверток вставлен шарнир. Он позволяет изменять угол между осями стержня и рукоятки, чтобы с наименьшим усилием откручивать прочные соединения.

Отвертки для точных работ с мелкими предметами оснащены вращающимся упором, который упрощает работу с мелкими крепежными деталями. Человек прижимает указательным пальцем инструмент, а средним и большим вращает рукоятку. Эта особенность позволяет одной рукой держать устройство, а второй работать отверткой.

Еще одна полезная вещь в работе с мелкими винтиками — намагниченный наконечник. Благодаря этой «фишке» можно легко поднять и установить маленький крепеж в нужное отверстие.

Интересно знать: из-за характерного звука, который издает отвертка с реверсом или храповым механизмом, ее называют «трещоткой».

Рукоять: материал, поперечное сечение и конструкция

От рукоятки зависит крутящий момент, который может создать человек. При выборе рукоятки обращают внимание на ее материал и форму.

Раньше рукоятки делали из дерева или металла, что не отличалось удобством. Сегодня они в основном изготовлены из ударопрочного пластика, который покрывают резиновыми накладками, чтобы рука не скользила.

Что касается формы, то стоит уделить внимание поперечному сечению рукояти. Самый малый крутящий момент позволяет создать ручка, в поперечном сечении которой лежит круг. Также велика вероятность, что такой инструмент будет проскальзывать в руке.

Больший крутящий момент создаст популярная в США отвертка с шестиугольной ручкой. Оптимальный вариант по эргономике и крутящему моменту — треугольное сечение. Такая рукоятка похожа на руку, сжатую в кулак, поэтому с ней очень удобно работать.

Некоторые производители идут дальше и экспериментируют не только с поперечным сечением, но и с конструкцией в целом.

Когда необходимо создать большой крутящий момент, выручает отвертка с Т-образной рукояткой. По форме такой инструмент напоминает штопор. Часто подобные ручки оборудованы шарниром.

Отвертку с Г-образной ручкой иначе называют Г-образным ключом. По форме он напоминает водопроводный кран и имеет шестигранный или звездообразный шлиц.

«Переломная» рукоять объединяет особенности предыдущих двух типов. Специальный механизм позволяет согнуть и зафиксировать ручку в том положении, которое необходимо в определенный момент.

Выводы

Итак, чтобы выбрать отвертку, нужно:

  • 1. Определиться с видом отвертки. Здесь все зависит от назначения. Гибкие инструменты предназначены для труднодоступных мест. Диэлектрические — для работы в местах с высоким напряжением. Индикаторные нужны, чтобы определять наличие тока. Прецизионные — для точных работ. Силовые пригодятся при раскручивании заржавевших соединений.
  • 2. Решить, какой необходим наконечник. Это зависит от паза винта. Бывают прямые, крестообразные, звездообразные, шестигранные наконечники. Существуют и другие, более редкие и специфические виды шлицев.
  • 3. Учесть размеры отвертки. О них расскажет маркировка, которая состоит из латинских букв и арабских цифр. Буквы обозначают тип наконечника, а цифры — его размер.
  • 4. Обратить внимание на дополнительные возможности. Есть отвертки с реверсом, шарниром, вращающимся упором, намагниченным наконечником. Эти «фишки» делают работу удобнее.
  • 5. Не забыть о рукоятке. Чтобы отвертка не скользила в руке, выбирайте рукоятку с резиновой накладкой. Оптимальное решение для руки и работы — поперечное сечение в виде треугольника. Необычная конструкция, типа Т-образной, обеспечит высокий результат при низких трудозатратах!

Теперь вы знаете все, что нужно, чтобы найти надежную отвертку или подобрать набор на все случаи жизни. Удачных и выгодных покупок!

Рейтинг статьи:

 рейтинг: 5  голосов: 2

Типы отвёрток и их назначение

Составные части отвёртки

Для начала следует разобраться в строении отвёртки. Её принято разделять на три составляющих:

  • Наконечник (или жало). Это рабочая и главная часть инструмента. Форма наконечника определяет функциональные особенности отвёртки.
  • Стержень. Различается по длине и толщине.
  • Рукоятка. Должна отличаться удобством в работе, не скользить и не давить на руку. Т-образная рукоятка даёт возможность создания хорошего крутящего момента.

Формы наконечников

В данном списке находятся только наиболее распространённые типы жал, крепёжные изделия под которые есть в каждом доме:

  • Плоская (прямошлицевая) отвёртка. На упаковке с ней находится маркировка «SL». Предназначена для работы с винтами, имеющими ровную, прямую прорезь.
  • Крестовая отвёртка. Её маркировка – «PH». Самый распространенный тип, необходимый для винтов с крестообразной прорезью. Данный вид винтов превосходно сцепляется с инструментом. Некоторые крепёжные изделия с крестовой прорезью можно откручивать и закручивать как крестовой отвёрткой, так и прямошлицевой.
  • Шестигранный инструмент. Обозначается маркировкой «NEX». Крутящий момент, прикладываемый к этому типу, в несколько раз превосходит крестообразную отвёртку, поэтому крепёж получается высочайшей прочности.
  • Шестилучевая отвёртка (или «звёздочка»). Обозначается буквами «TORX». Винты под такую отвёртку встречаются на сотовых телефонах, а также в некоторых деталях компьютера.
  • Направляющая крестовая отвёртка (PZ). Маркировку можно расшифровать как «Pozidriv» (позидрайв). Имеет несколько дополнительных граней, позволяющих произвести качественный крепёж. Встречаются редко, используются для монтажа мебельных изделий.

Маркировки на инструментах

Специальные коды, состоящие из букв и цифр, находятся на каждой упаковке с инструментом. По ним можно определить не только тип отвёртки, но и её диаметр и даже величину крепёжного изделия, с которым она сможет работать.

Существуют маркировки, указывающие на диаметр стержня и его длину:

  • «№0». Толщина равна 4 мм, длина – не более 8 см. (Позволяет выкручивать и закручивать винты диаметром не более 2 мм).
  • «№1». Диаметр – 5 мм, длина – 10 см. (Работает с крепёжными изделиями до 3 мм).
  • «№2». Толщина – 6 мм, длина – 12 см. (Диаметр винтов – 5 мм).
  • «№3». Диаметр – 8 мм с длиной 15 см. (Подойдёт для 7 мм).
  • «№4». Толщина от 10 мм, длина может превышать 20 см. (Диаметры от 7,1 мм и больше).

Для примера: если на товаре стоит маркировка «SL×100 (№1)», то это означает, что перед вами плоская отвертка с толщиной стержня 100 мм.

Универсальные отвёртки

Помимо обыкновенных инструментов, существуют также многофункциональные (или универсальные). У такого инструмента есть возможность смены наконечника. Однако, несмотря на кажущуюся удобность, качество товара оставляет желать лучшего. Часто наконечники не годятся для выполнения сложных ремонтных работ.

В целом, по внешнему виду, они очень похожи на классический инструмент. На конце их стержня находится посадочное отверстие в виде шестигранника (бита), к которому крепится наконечник. Его удерживает мощный внутристержневой магнит. Что касается, насадок, то их в наборе может быть огромное множество, однако не все они могут пригодиться в хозяйстве.

Прочие виды

Кроме пяти наиболее распространенных типов, существуют также и специализированные инструменты, чей наконечник подойдёт лишь к определённому виду крепежа:

  • Квадратная отвёртка. Одна из разновидностей NEX-типа. В настоящее время почти нигде не используется.
  • Трёхлопастная отвёртка. Обозначается как «TRI-WING». Имеет необычный шлиц, который нередко сравнивают с трилистником. Крепежные изделия под такой инструмент можно встретить в мебельной промышленности.
  • Крестовая отвёртка с неправильной симметрией. Техническая маркировка – «TORQ». Ключевая особенность это типа – крайне прочная затяжка. Крепёжные изделия под такую отвёртку встречаются, главным образом, в космической промышленности и в некоторых научных отраслях. В домашнем хозяйстве их наличие не особенно требуется.
  • Двухштырьковая отвёртка. Не имеет маркировочных букв, но её принято называть «Спаннер». Обычно используется в подъёмных механизмах.
  • Индикаторная отвёртка. Используется не для работы с крепёжными изделиями, а для определения наличия напряжения в розетке или на какой-либо детали. На рукояти есть небольшой индикатор, который загорается при положительной проверке. Её можно использовать и как обычную шлицевую отвёртку.
  • Треугольная. Обозначается как «TRIANDLE. Выполнена в виде равностороннего треугольника. Применяется при починке компьютерной техники и электронных игрушек.
  • Двенадцатилучевая. Маркировка – «SPLINE». Пожалуй, самый редкий вид, встречающийся лишь на зарубежных автомобилях (например, Volkswagen).
  • «TRI-GROOVE». Представляет собой три равноудаленных друг от друга желобка.
  • Пятиугольная. Равносторонний пятиугольник, именуемый как «PENTA-DRIVE». Можно увидеть на вычислительной технике прошлого века.
  • «LINEHEAD». Выполнена в форме шестерни с укороченными концами. Этот тип разрабатывался специально для игровых приставок “Нинтендо”. В настоящее время уже не используется.
  • «CLUTCH». Профиль напоминает форму песочных часов. Раньше проектировалась для грузовиков некоторых иностранных фирм и была довольно востребована.

Разновидности рукояток

Ручка на современном инструменте обычно выполнена из пластмассы, реже – из дерева. Для удобства в работе и для увеличения крутящего момента, помимо не скользящей резины, используются мелкие модификации рукояток:

  • Храповый механизм. Напоминает гнездовой гаечный ключ, поскольку также имеет ручку-трещотку. Её наличие позволяет ускорить работу.
  • Т-образная. Как ясно из названия, рукоять выполнена в форме буквы «Т». Работающая по принципу рычага, она увеличивает силу крутящего момента.
  • Пятка. Стержень проходит по всей длине инструмента и на самом конце ручке утолщается, образуя пятку. По ней можно ударять молотком в случае необходимости.

Виды отверток и их назначение

На рынке представлены разнообразные варианты отверток, поскольку это универсальный и полезный инструмент, распространенный в разных сферах. Каждая отвертка подходит для определенного сечения крепежного изделия.

Стандартные отвертки постепенно заменяются универсальными современными вариантами, с помощью которых можно выполнять различные задачи. Это незаменимый инструмент любого мастера во время ручных работ.

Технические характеристики и конструкция

Конструкция отвертки представляет собой наконечник, стержень и рукоятку. Основная часть — это наконечник, который также называется жалом или лопаткой. Форма различается и регламентирована стандартами.

Некоторые варианты отверток оснащаются специальным намагниченным наконечником. Это позволяет эффективно удерживать крепежный элемент и не потерять его.

Также инструменты различаются рукоятками, поскольку работы различаются условиями и стандартные модели подходят не для всех случаев.

Предусмотрены следующие виды рукояток:

  • Т-образные;
  • Г-образные или L-образные;
  • переломные.

Отличие стержней в том, что они имеют разную форму и длину. Основное требование к металлической части — полное соответствие требованиям, указанным в ГОСТ, а именно 47-52 HRC. Данным показателем обозначена необходимая твердость, при которой исключены поломки во время работы. Чаще для производства инструментов используется хромованадиевая сталь. В качестве дополнительной защиты применяют различные напыления.

Размеры

Для долговечности отвертки необходимо правильно определиться с подходящим размером и типом наконечника перед покупкой. Предусмотрены определенные стандарты, которые имеют специальные обозначения в виде номеров.

Показатели ширины отверток в плоском виде варьируются от 2 до 18 мм. Варианты с крестообразным шлицем обозначаются цифрами от 0 до 4.

Плоский шлиц

Предусмотрено несколько вариантов, распределенных по номерам в соответствии с подходящим диаметром наружной резьбы:

  • 0 — до 2 мм;
  • 1 — от 2 до 3 мм;
  • 2 — от 3 до 5 мм;
  • 3 — от 5 до 7 мм и далее по возрастанию.

Также номером отвертки определяется размер стержня. Самый маленький вариант отличается показателем диаметра в 4 мм, длина при этом составляет 80 мм. Размеры увеличиваются в соответствии с возрастанием номера отвертки.

Насколько важна рукоятка и стержень

На рынке представлено множество отверток, поэтому при поиске подходящей можно легко растеряться. При выборе обязательно учитывайте эргономичность рукоятки. Важно, чтобы эта часть не была скользкой, удобно лежала в руке. Если она изготовлена из резины, то должны отсутствовать дефекты в виде наплывов и микротрещин.

На стержне есть специальная маркировка, по которой определяется качество изделия. Если она отсутствует, значит отвертка была изготовлена в ненадлежащих условиях и, скорее всего, не отличается высоким качеством. Жало наконечника может быть разных оттенков. Если оно заметно темнее стержня, значит предусмотрено напыление для увеличения прочности конструкции.

Разновидности и назначение отверток

Слесарная универсальная отвертка встречается практически везде благодаря своей распространенности. Она подходит для выполнения различных работ в быту и профессиональных сферах, помогает решать задачи любой сложности. Самое важное — это правильный выбор типа и диаметра изделия.

Основная отличительная особенность инструмента — это разная толщина стержня и вид шлица. Самыми распространенными можно назвать отвертки, которые имеют круглое или квадратное сечение, оснащенные прямым или крестообразным шлицем.

Современное производство постоянно развивается, появляются различные варианты крепежных изделий, для которых дополнительно изготавливаются профессиональные отвертки. Это значительно упрощает работу мастерам. Помимо универсальных вариантов встречаются другие модернизированные виды инструментов. Одна из таких отверток — это переставная. На одной стороне стержня она имеет плоский шлиц, на второй — крестовой. Также есть инструменты с  разными наконечниками в виде насадок для увеличения универсальности и удобства применения.

Еще один вариант — точная отвертка, она же тонкая. С ее помощью чаще всего ремонтируют смартфоны и другую электронику. Инструмент маркируется нулем, поскольку шлиц имеет размеры до 2 мм. Это обеспечивает высокую точность работ при установке и демонтаже мелких деталей.

Двухкомпонентная отвертка ценится мастерами за эргономичность. Она отличается высокопрочной рукояткой, изготовленной из комбинированных материалов. В качестве покрытия производители применяют резину и полипропилен. При работе с инструментом возможен надежный захват, поэтому отвертка не выскальзывает из рук, даже если они влажные.

Часовые отвертки пригодны для работы с мелкими часовыми механизмами. Наконечник отличается размером до 1 мм, стержень также имеет соответствующий диаметр. Здесь мы перечислили не все варианты отверток для профессиональных работ, на рынке представлено множество других узкоспециализированных инструментов.

Маркировка и шлиц

Предусмотрено множество вариантов шлицев (больше 20), и каждый отличается формой, размерами, а также используется для установки и демонтажа разных деталей.

Самыми распространенными считаются отвертки с прямым и крестообразным шлицем. Далее можно распределить порядок по востребованности, здесь встречаются инструменты с усложненной формой:

  • SL — шлиц отличается видом лопатки, подходит для соответствующих метизов, производится с разной длиной, чаще встречается в быту.
  • PH — крестообразный шлиц в виде конуса с четырьмя гранями. Благодаря высокой прочности инструмента образуется увеличенное сцепление с крепежным изделием. В некоторых случаях используются комбинированные отвертки PH и SL.
  • PH и PZ. Варианты схожи, при этом различаются между собой. Дело в том, что у шлица PZ предусмотрены дополнительные засечки под наклоном в 45 градусов и увеличенные углубления для наилучшей фиксации

Производство отверток регламентируется стандартом ГОСТ 17199, при этом нормативы не относятся к инструментам для осуществления электромонтажных работ.

Специальные отвертки

Обычно подобные отвертки производятся специально по заказу. Например, для обеспечения безопасности товара от подделки. В таких случаях шлиц отличается нестандартной формой (спаннер, звездочка, трилистник и другие):

  • TORX — представляет собой звезду с шестью гранями. Чаще используется для работы с мебелью, электроникой, автомобилями и прочим.
  • HEX — отличается высоким крутящим моментом, чем не могут похвастаться многие другие инструменты. Шлиц подходит для организации ответственных соединений и распространен в мебельной промышленности.
  • Шестигранник с выпуклым наконечником.
  • Трилистник — отвертка с тремя лучами. Подходит для надежной защиты звуковой и другой аппаратуры от несанкционированного доступа.
  • Спаннер (U-образная) — наконечник выполнен в форме двух штырей. Применяется для ремонта и установки лифтов, бытовой техники.
  • Ассиметричный крест. Очень редко встречается в быту, поскольку используется в основном в авиации и космической промышленности.
  • Квадратный шлиц — относится к категории шестигранных отверток HEX, разница только в количестве граней.

Инструмент, который используется в профессиональных целей, часто наделяется дополнительным функционалом. К числу модернизированных отверток относятся:

  • диэлектрические — предназначены для проведения электромонтажных работ, отличаются изоляцией рукоятки и индикатором;
  • ударные — востребованы при работе с крупными деталями;
  • реверсивные — дополнены сменными битами с разными размерами, отличаются тем, что наконечник инструмента вращается;
  • аккумуляторные — за счет встроенного АКБ возможно использование отвертки в качестве шуруповерта;
  • телескопические — стержень изменяет свой размер по принципу удочки, предусмотрен запорный механизм для фиксации длины;
  • динамометрическая — дополнена экраном для своевременного определения усилий во время затягивания соединения.

При выборе рекомендуем учитывать маркировку и не покупать некачественные изделия, на которых она отсутствует.

описание и размеры Когда найдется работа для крестообразного наконечника

А Вы знаете какие бывают виды отвёрток и как они называются? В большинстве случаев можно услышать ответ — «обычная и крестовая». Но две разновидности — это ещё не всё! Их значительно больше. Сейчас я расскажу какие есть виды отверток с фото и названиями.

Шлицевая (Плоская) отвертка — SL

Это самая известная, так называемая «простая» или «обычная» отвёртка. Она имеет форму рабочей части в виде лопатки. Правильное название — Шлицевая или Прямошлицевая. Используется обычно для самых ходовых винтов, которые встречаются везде: розетки, клеммы, замочные петли, различные полки, старые шкафы и т.п. Плоская отвёртка SL обычно самая ходовая в быту ещё и потому, что с её помощью можно что-то ковырнуть, поддеть, использовать её в качестве мини-монтажки.

Крестообразная (Крестовая) отвертка — PH

Этот вид отвёрток имеет конусообразную форму и четыре грани, за счёт чего получил название «Крестовая» или «Крестообразная». Она имеет больше точек соприкосновения, чем у обычной шлицевой и рабочий контакт увеличивается. Таким образом, крестообразная отвертка PH значительно лучше затягивает крепёж, чем плоская. Именно поэтому её используют в электронике и различной технике.

Крестообразная с направляющими — PZ

Этот вид отверток от обычной крестообразной отличаются наличием дополнительных граней, кроме обычного крестового профиля. Благодаря этому она плотнее входит в крепеж. Как правило, PZ-отвертка используется в электрике и при монтаже мебели, конструкций из гипсокартона или алюминиевого профиля.

В электрике можно встретить шлицы PZ/S,PH/Z, и PZ/FL. Это уже узкоспециализированные виды отвёрток для наиболее сильной затяжки контактов.

Звездообразная отвертка — TORX

Этот тип отвёрток используется в мобильных телефонах, планшетах, разной электронике. Так же отвёртки TORX часто используются в автомобилях. например, у Renault. Профиль ее рабочей части на сечении имеет форму шестиконечной звезды. Она позволяет получить ещё большее усилие, чем у крестовой отвёртки.
Примечание: Иногда можно встретить отвёртку Torx под штырёк внутри (как на фото выше). это отдельная модификация, хотя с её помощью можно откручивать и обычные, и специализированные винты.
Шестигранная отвертка — HEX

Отвертка-шестигранник имеет достаточно большой крутящий момент. Например, от тех же крестовых он отличается в десять раз минимум. Как уже понятно из названия, отвёртка имеет вид шестигранника. Как правило, HEX-отвертки используют для ремонта техники. Ими же откручивают крепежи на объектах имеющих достаточно большой вес или напряжение.

Прочее
Спаннер — специализированная двухштырьковая отвёртка. Спаннер обычно используется больше как ключ для различных антивандальных шкафов, конструкций и т.п.
Torq или Torq-Set — Отвёртка с ассиметричным крестообразным сечением для очень мощной затяжки винтов. Узкоспециализированный инструмент, предназначенный для авиапромышленности.
Tri-Wing — Вид отвёрток с рабочим сечением в форме трилистника. Опять же, узкоспециализированный инструмент для авиапромышленности и электроники.

Не так давно все виды отверток были представлены двумя инструментами: плоской и крестовой. С приходом зарубежных компаний на рынок, потребность увеличилась и для ремонта многих образцов мебели и техники, недостаточно иметь только два типа отверток. Рассмотрим, что сегодня предлагает рынок?

Немного «отверточной» теории

На вид простой инструмент – отвертка, все же имеет свою историю и как бы многие ни думали – составные части. Специалисты разделяют отвертки на следующие виды:

  • Наконечник (жало). Рабочий элемент инструмента. Именно жало определяет направленность работы отвертки. В зависимости от ширины и толщины подбирается и тип закручиваемых элементов;
  • Стержень. Его можно назвать держателем наконечника. В различных видах отверток стержень может быть, как длинным, так и коротким. Зачастую крепежные элементы располагают в потаенных углублениях и правильный выбор размера позволяет манипулировать работой инструмента;
  • Рукоять. Управляющая часть. Ей мастер манипулирует, подавая вращательные движения через стержень на наконечник. Эргономичность и удобство должны выделять эту часть инструмента. Согласно этому сегодня выделяются два типа рукояток: цилиндрическая с противоскользящими выступами, Т-образная.

На заметку. Вид отверток с противоскользящими выступами более распространен. Можно встретить и ровные рукоятки, но облаченные в резиновые манжеты ручки, удобнее.

Типы наконечников: какие бывают жала?

Немного разобравшись в видах отверток, рассмотрим, что предлагает рынок в плане разнообразия рабочего элемента, точнее – жала?

Плоский тип шлица

Мало кто знает, но у этого инструмента есть маркировки. Латинские буквы SL, скажут вам что данный вид отверток предназначен для откручивания винтов с прямой прорезью. Если вы визуально не можете видеть инструмент, смотрите на описание в ценнике.

Крестовая отвертка

Маркировка буквы PH. Наряду с отверткой с плоским жалом – это более распространенный вид инструмента. Шлицы с конусным углублением позволяют максимально затягивать винты и шурупы даже в сложных местах.

Крестовой тип отвертки надежнее, согласно чему сегодня все производители постепенно отходят от применения винтов с плоскими прорезями. Отверткой «одношлицевой» можно свернуть головку винта, если он прикипел в месте фиксации. Крестовая модель обеспечивает практически 100% исполнения, даже в сложных случаях.

На заметку. Можно встретить в магазинах и комбинированные виды отверток. Совмещенные модели PH и SL удобны и позволяют не отвлекаясь от работы менять рабочий элемент отворачивая любые винты.

Отвертка шестигранник

По большей степени – это ключ, но если есть специализированный инструмент со съемными наконечниками, то шестигранник можно называть и отверткой. Маркируется буквами HEX. Модель позволяет отворачивать самые сложные крепления прилагая огромные усилия.

Винты такого типа наиболее прочны и возможность разлома минимальна. Мебельное производство и большая часть автомобильной промышленности пользуются таким винтами. Надежность соединения на высоте, а возможность применения шестигранного вида отвертки, сводит к минимуму риск поломки.

Отвертка звездочка

Маркируется производителем – TORX. Аналог шестигранной отвертки. Винты данного типа можно видеть на мобильных устройствах и в автомобильной промышленности.

Бывают еще отвертки звездочки с секретами. На внешней стороне жала делают углубления, в виде кубика или шара. Такой подход используют определенные производители автомобилей из Германии и Японии. Таким образом, ограничивается возможный вариант внешнего вмешательства в деталь, которая может ремонтироваться только в сервисных центрах.

Кроме основных видов отверток, представленных выше, есть еще масса различных по форме типов ключей. В магазинах вы можете приобрести специализированные наборы: универсальную ручку и сменные насадки различной формы. Количество элементов в некоторых «сборниках» достигает до 30 штук.

Виды отверток по маркировкам: выбираем правильно

Помимо буквенных маркировок, инструмент выделяется еще и цифровыми показателями. Если понимать разбираться в обозначениях, можно обезопасить себя от поломок инструмента или шурупа, ввинченного в деталь.

Отвертка инструмент простой и имеет только два типа обозначения: буквенные и цифровые. С первыми разобрались, рассмотрим, что расскажут вам цифры? На самом деле все максимально просто. Достаточно запомнить следующие типы инструмента, приведенные в таблице.

Эти обозначения показывают размеры инструмента, а также могут рассказать и о том – для каких работ их лучше использовать?

  • № 0 – отлично справляется с мелкими винтами не более 2 мм диаметром;
  • № 1 – снимает крепежные элементы до 3 мм;
  • № 2 – легко отворачивает саморезы до 5 мм диаметром;
  • № 3 – предназначен для креплений в 7 мм;
  • № 4 – тяжеловес, отлично справляется с винтами от 7 мм и более.

На заметку. Для наглядности можно привести такой пример маркировки – Ph3*120. Отвертка крестообразного вида, с длиной стержня в 120 мм и диаметром в 6 мм.

Электрический инструмент

Есть еще два типа отверток, которыми смогут пользоваться не все, но в чемодане домашнего мастера, их часто можно видеть:

  • Индикаторная отвертка. Используется в домашней электрике для определения фазы в розетке;
  • Аккумуляторная отвертка. Этот вид не нашел большого спроса. Дело в том, что при ее мощности и стоимости надежнее будет приобрести «шуруповерт ».

Несколько экзотические инструменты. Однако нужно присмотреться и к ним, чтобы знать о существовании.

Универсальный тип инструмента

Такой тип инструмента для дома считается незаменимым. Набор имеет много насадок, не занимает места, да и смена жала не составляет особого труда и не занимает много времени. Однако специалисты отрицательно отзываются о таких отвертках, в силу не востребованности большинства наконечников и низкого КПД действия.

На конце стержня, в таких видах отверток, предусмотрено шестигранное углубление, в которое вставляется «бита». От выпадения ее удерживает магнит, а от проворачивания грани. Смена производится буквально в две секунды.

На заметку. Намагниченный стержень передает физическую силу жалу, вследствие чего откручиваемые в труднодоступных местах винты легко вынимаются при отворачивании. Производители обычных отверток, сегодня также делают наконечники из намагниченного металла. Такой инструмент надежнее и удобнее.

Выбирая такой вид отвертки, обращайте внимание на количество сменных бит. В быту вам понадобится всего-то 6-7 штук: 3-4 вида крестовых жал и 3 плоских. Переплачивать за большой набор с невостребованными сменными элементами просто не для чего.

Полезными могут быть телескопические отвертки. Стержень, состоящий из нескольких «карданчиков» снижает нагрузку крутящегося момента. Однако весьма полезен если нужно отвернуть саморез в труднодоступном месте.

Заключение

Если говорить о том, какую отвертку выбрать для пользования, то здесь нужно руководствуется извечным правилом – не все дешевое надежно. Стержень и жало инструмента, должны быть из каленого железа, рукоять обязательно с выпуклостями от проворачивания или резиновыми насадками.

Сначала немного истории. Трудно сказать, когда и где появился первый винт. Первые упоминания о винтах относятся к XVI веку; можно предположить, что и отвертка появилась примерно в то же время. Первоначально форма головки винта представляла собой прямоугольник или квадрат. Не надо забывать, что все изготавливалось методом ручной ковки. Однако, такая форма ограничивала возможность сильного затягивания винта, особенно в труднодоступных местах.

Затем был изобретен шестигранник, что привело к появлению ключа с шестью установками в диапазоне 360°. Появились торцевые ключи, обеспечившие доступ к головке винта по вертикали и возможность удобной его затяжки с приложением любой необходимой силы.

И, однажды, у какого-то человека мелькнула мысль: “А почему, собственно, обязательно ключ? Почему нельзя в головке прорезать паз и работать с винтом с помощью стержня с плоским концом?” – так появился шлиц, а вслед за ним и отвертка Почему инструмент назвали отверткой, а не “заверткой” (ведь винт сначала заворачивают) осталось загадкой.

Шлицы

Прошло много лет, “сорвано” множество шлицов и сломано отверток, прежде чем пользователи получили инструмент, столь необходимый в быту и производстве. Конструкция отвертки – длина и диаметр стержня, форма и размеры ручки – стала обеспечивать удобную и качественную работу в конкретных условиях, при конкретных технологических требованиях.

На данный момент имеются несколько типов отверток, что определяется необходимым соответствием шлицевой части отвертки и шлица на винте (шурупе, саморезе). Поэтому, важно сразу внести ясность в этом вопросе.

Типы шлицов
Отвертки, имеющие прямой шлиц (плоская отвертка), именуются на западе “Slotted” (сокращенно SL), то есть отшлицованные
Крестообразные (или крестовые) отвертки имеют название “Phillips” (сокращенно PH)
Крестообразные отвертки с дополнительными направляющими (лучами) – это отвертки “Pozidriv” (сокращенно PZ).
Отвертки с внутренней спрофилированной шестиконечной звездочкой – отвертки “TORX” (название запатентовано фирмой “CAMCAR TEXTRON USA”). Широко используется при ремонте сотовых телефонов
Отвертки Phillips с отверстием в центре рабочей части для направляющей называют Phillips Tamper Resistant
Отвертки Combo, совмещающие в своей рабочей части крест и прямой шлиц
Одна из разновидностей крестовой отвертки – Quadrex. Это комбинация профиля Phillips и направляющей квадратного сечения (Square)
Отвертки с рабочей частью квадратного сечения – Square Head. Иногда используется название Robertson
Отвертка Square Head с дополнительным отверстием под напрявляющую называют Square Tamper Resistant
Отвертки Torx бывают также с отверстием в центре рабочей части – Torx Tamper Resistant. Они предназначены для винтов с цилиндрической направляющей в центре “звездочки”.
Профиль Torx Plus также запатентован. Отличие от Torx в том, что лучи “звездочки” немного короче и не такие острые.
Рабочая часть отверток Torx Plus Tamper Resistant представляет из себя уже пятиконечную “звездочку” с отверстием.
Шестигранные внутренние – “Hex driver”. Кстати, существует инструмент, позволяющий отворачивать (заворачивать) винты с внутренним шестигранником под углом до 25°. Эти отвертки называются “Ballpoint”, то есть шариковые.
Шестигранная наружняя отвертка обозначается как “Nutdriver”
Отвертки Hex Tamper Resistant имеют отверстие в центре шестигранника для направляющей.
Отвертки со специфической трёхкрылой рабочей частью носят название Tri-Wing. Эта форма также защищена патентом.
Четырехлопастной “аналог” отвертки Tri-Wing называется Torq-Set (также защищена патентом)
Отвертка в форме двузубой вилки носит название Spanner.
Отвертки Clutch сделаны для винтов, используемых в грузовичках Chevrolet и GMC. Практически не используются
Еще один редкий вид отверток Eight-Wing.
Отвертки Linehead для игровых приставок Nintendo и Gameboy
Отвертки Penta-drive с пятиугольным профилем. Сейчас практически не встречаются.
Отвертки Spline с двенадцатилучевой звездочкой использовались на некоторых моделях Volkswagen
Отвертка Tri-groove используется в некоторых моделях электронной техники США
Отвертки Triangle иногда встречаются в вычислительной технике, игрушках.

Типоразмеры

Необходимо помнить, что для каждой формы шлица имеются свои типоразмеры. При работе с крепежом очень важно использовать правильно подобраные по форме и размеру отвертки. Это сохранит шлиц винта, продлит жизнь отвертке, обеспечит быструю и качественную работу, а главное – предотвратит возможные травмы. Точно выполненная рабочая часть отвертки – одна из составляющих ее качества.

Стержень отвертки

Очень большое значение имеют также свойства и качество материала, из которого изготовлен стержень отвертки, как он термообработан (“закален”). Мягкий шлиц отвертки сомнется (свернется), а слишком твердый (“перекаленный”) сломается (“лопнет”) даже при нормальном усилии при работе. Еще немного о стержне отвертки: обычно стержень изготавливается круглого сечения, но бывают отвертки, на которых для увеличения крутящего момента используют шестигранный или квадратный стержень, или делают специальное шестигранное утолщение у основания рукояти. Такой отверткой можно работать, помогая ключом для увеличения крутящего момента. Их иногда называт “силовыми”.

Ручка для отвертки

Основное предназначение ручки отвертки – передача крутящего момента на рабочую часть. Форма, размеры и материал ручки могут быть самыми разными и определяются не только конструктивными требованиями, но и индивидуальными особенностями пользователя (эргономическими требованиями). Так, у кого-то ладонь широкая с короткими пальцами, а у кого-то узкая с длинными, при этом и ручки нужны разные: длиннее или короче, большего диаметра или меньшего. Материал ручки может быть самый различный: дерево, пластик, резина. И здесь нужен индивидуальный выбор: дерево хорошо, но не достаточно прочно, а вот резину не все любят – рука потеет, хотя надежность захвата этой ручки полная.

Эргономичная форма предусматривает для передачи высокого крутящего момента зону большого радиуса в конце рукоятки с широким круглым “затылком” без острых граней, а ближе к стержню – узкий участок (“талию”). Он позволяет быстро крутить инструмент пальцами.

Форма ручки может быть самой различной – основное требование к ней – надежность захвата, – чтобы рука не проскальзывала при необходимом усилии. И еще. Торец ручки обязательно должен быть хорошо обработанным, гладким, чтобы при интенсивной работе не натереть ладонь.

Кроме того, у большинства “круглых” моделей специально стачивают пару граней, чтобы отвертка не скатывалась с наклонных плоскостей. “Дырки” ближе к концу рукоятки – это отверстия для подвеса (так удобнее хранить инструмент).

Наиболее распространенные ручки пластмассовые, но и они очень разные. Как правило, ручки изготавливаются из порошковых и литьевых пластмасс. Первые – более твердые, но хрупкие – боятся ударов, падений; вторые – эластичнее, но мягче, – в этом легко убедиться с помощью любого режущего инструмента. Первые по внешнему виду более глянцевые, блестящие; вторые – матовые, тусклые, на ощупь слегка “мыльные” (однако, это не мешает работе при хорошей форме ручки, “по руке”).

Многие производители сейчас изготавливают отвертки с комбинированными рукоятками: двухкомпонентными, трехкомпонентными. Используется при этом полипропилен, эластомеры, резина. Такие рукоятки наиболее функциональны: они прочны и не разрушаются даже при максимальном прилагаемом усилии, обеспечивают надежный захват инструмента рукой, приятны на ощупь.

Для труднодоступных мест делают короткие отвертки (укороченный стержень, укороченная рукоятка) типа “бочонок”, супердлинные отвертки, где длина стержня намного превосходит длину рукояти. Удобно: пролез длинным жалом через все выступы и отверстия конструкции и закрутил “надоевший и неудобный” винт! И, конечно же, нельзя пропустить так называемые “Т-образные” рукоятки, изготовляемые для отверток, призванных работать в тяжелых условиях, “heavy duty”, способных реализовать максимальное усилие в точке приложения.

Плоская отвертка

Рассмотрим подробнее типы отверток и начнем наш обзор с обычной плоской отвертки. Отвертки с плоским, прямым шлицом (жалом) еще очень долго будут существовать, до тех пор, пока выпускается крепеж с прямым шлицом. Основной их параметр – размер жала, определяется двумя числами, например: 0,5х4 – это жало толщиной 0,5 мм и шириной 4 мм.

Под каждый размер головки и шлица крепежного изделия должна быть своя отвертка. Так, если диаметр головки крепежа 6 мм, а ширина шлица 0,8 мм, то жало отвертки должно быть шириной не более 6 мм и не менее 5 мм, а его толщина не менее 0,7 мм. Это обеспечит удобство и качество работы, гарантирует надежность крепления, сохранение целостности шлица и самой отвертки.

Кроме того, появились плоские отвертки с насечками, нанесенными на плоскостях жала, что увеличивает трение между отверткой и шлицом крепежа; отвертки всех видов с алмазными покрытием рабочей части; с твердосплавной рабочей частью; с намагниченной рабочей частью для удержания крепежных деталей (из обычной стали).

Крестовая отвертка Phillips

Изначально форма крестообразного шлица была довольно сложной, ибо помимо собственно “креста” имела цилиндрическое углубление по его центру (примерно, диаметром 2 мм и глубиной около 3 мм) – форма отвертки соответствовала ему. Однако практика показала, что эта направляющая на отвертке технико-экономически не оправдана, и от направляющей отказались, оставив просто “крест”.

В чем революционность “крестика”? Он позволяет надежно зафиксировать отвертку в шлице, не “соскальзывает” и при правильной работе практически полностью исключает возможность повреждения, “срыва” шлица – возникновения заусенец, нарушения антикоррозионного покрытия крепежа. Площадь рабочего контакта между поверхностями “крестика” и отвертки практически вдвое больше, чем при прямом шлице.

Отвертки типа Philips обозначаются как PH. Ниже представлена таблица, в которой обозначены границы применения крестовых отверток в соответствии с размерами крепежных деталей:

Длина стержня отвертки одного и того же номера может быть различной для различных видов работ. В быту, в основном, используются средние размеры. При ремонте сотовых телефонов могут применяться укороченные отвертки.

Крестовая отвертка Pozidriv

Pozidriv (Позидрайв) – это зарегистрированная торговая марка. Она обозначает класс шурупов и отвёрток с крестообразным шлицом. Pozidriv является улучшенной версией крестового шлица Phillips. В отличие от шурупов Phillips, уходящие в глубину кромки боковых поверхностей жала Pozidriv не утончаются, а идут параллельно друг другу.

Отличительным признаком шурупов Pozidriv от шурупов Philips являются исходящие из внутренних углов головки винта позидрайв тонкие лучеобразные линии.

Отвертки типа Pozidriv обладают такими же кромками между основными выступами креста и имеют обозначение PZ. Кроме этого в них указывается также размер по возрастанию (например, по возрастанию – PZ 000, PZ 00, PZ 0, PZ 1, PZ 2, PZ 3, и т.д.).

Отвертки Torx (звездочка)

Отвертки данной формы особенно интересны мастерам-ремонтникам сотовых телеофонов. Практически во всех современных моделех телефонов используются винты со шлицем в виде шестиконечной звездочки. Также шурупы и винты подобной формы встречаются и в компьютерных комплектующих, например, в жестких дисках. Эта форма получила название TORX и была разработана американской компанией Camcar. Люди, не знакомые с этим названием, обычно используют слова звездочка или star . Разработчики новой формы отвертки хотели создать более надежный в эксплуатации инструмент, превосходящий по всем параметрам стандартные прямые и крестовые отвертки при массовом использовании в сборочных цехах.

Кроме сборки сотовых телефонов, система TORX используется в автомобильной промышленности, в конструкциях велосипедов, в компьютерах, бытовой электронике.

Для обозначения размеров системы TORX используется заглавная буква T за которым следует число. Например, T5, T6, T10 и так далее (чем больше число, тем больше размер отвертки). Для ремонта сотовых телефонов обычно используются размеры T3, T4, T5, T6, T7.

Позже компания Camcar разработала улучшенный вариант TORX PLUS . Существует также версия Tamper-Resistant TORX (сокр. Torx TR), у которой в центре имеется выступ, препятствующий использование стандартных TORX-отверток, а также прямых и крестовых отверток.

Еще есть внешний вариант TORX, который мы не будем рассматривать.

Электроотвертка

В последнее время все большую популярность набирают электрические отвертки (шуруповерты). Следует отметить бесспорное удобство аккумуляторных инструментов – они автономны, не требуют подключения к сети, удлинителей, переходников и проч., электробезопасны при работе на открытом воздухе, даже при повышенной влажности.

Отвертка как инструмент используется с древних времен. И даже сегодня нельзя представить ни одной отрасли промышленности и хозяйства, где бы этот простой, но полезный слесарный инструмент ни применялся бы в типичных ситуациях.

Отвертка относится к ручным слесарным инструментам, и применяется с целью отвинчивания и завинчивания крепежных элементов, в первую очередь имеющих резьбу, и оснащенных шлицем. То есть главным образом – для работы с шурупами и винтами.

Основные части отвертки – это металлический стержень с наконечником и ручка, рукоятка, которая может быть пластмассовой, деревянной, или металлической с резиновыми накладками . Таким образом, в самом простом виде, отвертка – это просто металлический стержень, оснащенный наконечником для надежной фиксации инструмента в шлице, а также ручкой, которую удобно держать в руке при орудовании этим нехитрым инструментом, и которая при этом не проскальзывает. Большинство уважающих себя мужчин всегда имеют в своем домашнем хозяйстве хотя бы одну отвертку, или достаточно серьезный их набор.


Рукоятка типичной отвертки имеет диаметр от 10 до 40 мм, в зависимости от размера самой отвертки и от специфики сферы ее применения. Чем больше диаметр рукояти, тем больший крутящий момент можно передать на шлиц, поэтому чем шире шлиц, тем шире, как правило, и рукоять. Для работы с мелкими деталями предназначены маленькие отвертки, с маленькими узкими рукоятками, дабы не сорвать случайно шлиц или резьбу.

Крупные отвертки служат для работы с крупными винтами и шурупами, и иногда, помимо просто толстой ручки, имеют на ней специальное отверстие, куда вставляется дополнительный стержень, служащий рычагом, и позволяющий повысить крутящий момент.

Что касается наконечников, то у качественных отверток они изготавливаются из особых износостойких сплавов, например из молибденовых сталей или из хром-ванадия. Это необходимо для того, чтобы значительные механические напряжения не привели инструмент в негодность раньше времени, то есть для продления срока службы отвертки.


В зависимости от типа шлица головки винта или шурупа, отвертки оснащаются различными типами наконечников, главным образом – прямым (шлицевым) или крестообразным , – это два наиболее популярных вида наконечников самых распространенных отверток, применяемых во все времена. Есть и другие типы наконечников, и о них мы поговорим далее.


Наиболее простой, он является исторически первым видом шлица отвертки, и используется с 16 века.

Следующий тип наконечника – крестообразный , его изобрел в 1933 году американец Джон Томпсон, предложивший такие винты, которые бы фиксировали жало отвертки в центре головки, и выталкивали бы его, когда винт закручен. Данный тип наконечников именуется сегодня «Филлипс», поскольку Генри Филлипс, предприимчивый инженер, основавший компанию Phillips Screw Company, сразу выкупил патент Томпсона, и в 1937 году внедрил технологию винтов и отверток с крестообразными наконечниками на производстве Кадиллаков, а позже, во время второй мировой, такие винты стали применяться при создании военной техники.

Это усовершенствованный наконечник «Филлипс», который в 1966 году запатентовала все та же компания Phillips Screw Company. В отличие от первого варианта, данный шлиц не является самовыталкивающимся он имеет большую глубину посадки, применяется с винтами, обладающими большими головками и при работе с саморезами.

Кроме стандартного крестового наконечника, здесь добавлены острые лучи на краях, дополнительно фиксирующие крепежный элемент, и позволяющие передать еще больший крутящий момент. Благодаря шлицам «Позидрив», мебельное производство, строительное производство, и многие другие, стали обладать более надежными крепежами.


Позволяет еще более усилить крутящий момент. Данный тип наконечника был разработан в 1936 году немецкой фирмой «Innensechskantschraube Bauer & Schaurte». Другое название такого наконечника «INBUS», в быту «инбусовый ключ». Головка крепежного элемента имеет форму шестигранника, и усилие получается до 10 раз больше, чем с крестообразным решением. Кроме того, отвертка из углубления не выскальзывает.


Это шестилучевой звездообразный шлиц. Широко распространено применение винтов под этот тип наконечника в производстве разнообразной электронной аппаратуры, бытовой техники, а также в машиностроении. Данный тип наконечника был разработан в 1967 году компанией Textron, с целью закручивания крепежных элементов повышенной прочности, и со значительным крутящим моментом при затяжке.

Встречаются сегодня и особые наконечники, применяемые для винтов и шурупов специальных назначений. Например, может потребоваться огромное усилие затяжки при небольшом размере головки, или просто эстетически красивый вид. Специальные типы наконечников и рассмотрим далее.


Его в 1958 году запатентовала компания Phillips Screw Company, когда для сборки широкофюзеляжных самолетов потребовался шлиц, не требующий осевого давления в процессе затяжки. Сегодня такие отвертки продаются свободно, а винты с головкой под Tri-Wing применяются, например, в фирменных зарядных устройствах NOKIA с защитой от разборки.

Он был зарегистрирован вместе с Tri-Wing, той же компанией. Применяются винты с этим типом шлица только в авиастроении, однако отвертки под него свободно продаются сегодня.

Шлицы типа One-way встречаются на винтах в общественных местах, где таким способом препятствуют вандализму. Шлиц односторонний, и наконечник отвертки позволяет только его закручивание, ввинчивание и затяжку. Выкрутить элемент при помощи отвертки будет невозможно, придется приваривать ключ или высверливать более удобный шлиц под более простую, удобную отвертку.

Применяют там, где важны как эстетика, так и защита от вандализма, например в гражданских лифтах. Наряду с этим типов наконечников и шлицев, встречаются и шлицевые плоские наконечники с прорезью. Функциональное назначение аналогично. Часто винты под такие отвертки применяются в бытовой технике, не допускающей вмешательство дилетантов.

В отличие от обычного Torx, наконечник отвертки под этот шлиц имеет отверстие в центре.

Безусловно вне зависимости от типа наконечника, вне зависимости от типа шлица, для которого предназначена та или иная отвертка, размеры здесь могут разными. Для прямых наконечников это ширина и глубина, для других – диаметр шурупа. Для Torx – cтандартизированный номер и т.д.

С течением времени отвертка претерпела ряд усовершенствований. Например очень удобны отвертки, оснащенные храповым механизмом , так называемой «трещоткой». Благодаря такому решению работа с отверткой становится более комфортной. Не нужно перехватывать рукоятку, поскольку в одном направлении стержень свободно проходит без усилия, возвращая руку без необходимости ее разжимать или перевставлять наконечник отвертки в шлиц. Можно просто работать одной рукой, а направление свободного возврата стержня настраивается специальным рычажком или муфтой.


Популярны наборы с наконечниками . Отвертка в них представляет собой стержень с рукояткой, на конце которого вместо наконечника установлен битодержатель в форме зажима, либо квадратного или шестигранного наконечника. В комплекте идет набор бит (сменных наконечников) разных типов и размеров. В итоге имеем одну отвертку и комплект наконечников к ней – компактно и практично.


Как правило, стержень отвертки имеет длину от 10 до 20 см, но для труднодоступных мест иногда требуется большая длина, а иногда – наоборот, меньшая. Здесь на помощь приходят отвертки с изменяемой длиной стержня. Обычно это выдвижной стержень, который погружается в ручку и надежно фиксируется в более удобном положении специальным механизмом.


Стержень отвертки не обязательно должен быть круглым, он может быть и квадратным и шестигранным, что позволяет вращать отвертку не обязательно рукой, но и гаечным ключом, что позволит добиться более значительного крутящего момента.


Если условия работы связаны с электрическим напряжением вблизи рабочей зоны, или сами крепежные элементы оказываются под опасным напряжением, то следует выбрать отвертку с диэлектрическим покрытием стержня и с защитой ручки. Такие отвертки имеют маркировку, которая отражает уровень напряжения, от которого защита гарантирована.


Когда шлиц винта загрязнен, приходится по отвертке стучать. Не каждая отвертка это выдержит. Поэтому есть специальные отвертки с пяткой на ручке для нанесения ударов молотком . В таких отвертках металлический стержень полностью проходит через ручку, и на конце имеет расширение в форме пятки.

Для работы с точными приборами, где требуется подкрутить регулировочный резистор, настроить небольшой конденсатор регулируемой емкости, подкорректировать индуктивность дросселя, перемещая сердечник, применяют отвертки, изготовленные полностью из керамики или пластмассы , чтобы не допустить искажений в .


Не обошла отвертки и электрификация. Сегодня на рынке можно встретить электрические отвертки , такие как шуруповерты, пневмоотвертки, дрели – все это прогрессивные решения, позволяющие облегчить слесарные работы.

Если под рукой не имеется отвёртки, то установить, например, розетку, монтировать кронштейн или повесить полочку будет непросто. Универсальных моделей просто нет, невзирая на заявления производителей. Поэтому подобрать оптимальный вариант инструмента будет достаточно трудно. Постараемся разобраться в том, какие существуют виды отверток, и для чего подходит каждый из них.

Работа отвёртки зависит от её устройства. Она состоит из рукоятки, наконечника и стержня. Углубленность и широта отверстий, в которые вкручиваются саморезы либо шурупы, для различных болванок и плоскостей разные. По этой причине предназначение прибора характеризует его модель и масштабы устройства.

Детали инструмента:

  • стержень — предоставляет возможность выбрать отвертку под свойства предстоящей работы. Значительная углублённость заготовки доступна с его большей продолжительностью;
  • наконечник либо паз — рабочая доля инструмента, помещенная на краешке стержня. Модель паза сочетается с рисками сверху головки шурупов. У шурупов альтернатив формы значительно больше, если саморезы снабжены рисками в форме креста. Под каждую из них рассчитан собственный шлиц;
  • рукоятка — гарантирует комфорт работы с прибором. Имеются и вспомогательные назначения, объединенные с удобством и эргономичностью.

Названия и маркировка

Отвертки подразделяются на виды по типу шлицы . Итак, рассмотрим все классификации.

Модификации

  1. Отвёртки с насадками (съёмные насадки или биты) больше похожи на универсальную модель инструмента, к которой можно подсоединить различные насадки из набора под всевозможные разновидности шлицев-прорезей. Например, треугольные. Вставки для фигурной отвёртки или биты подойдут также и к шуруповёрту и винтовёрту.
  2. Подстроечная модель подойдёт больше для настраивания техники, которая понижает наводки от тела, не сбивает измерения электронной цепи (ёмкость, индуктивность и магнетизм).
  3. Ударная (или ударно-поворотная) модель инструмента преобразует силу удара во вращение и оснащена реверсом для изменения направления вращения.
  4. Индикаторный инструмент для измерения параметров электросети. Применяется при поиске фазного провода в работах по прокладке электросети. Модель инструмента хрупкая, не подойдет для силовых работ.
  5. Электрическая модель инструмента приводит в движение съёмную насадку (электроотвёртка, шуруповёрт, винтовёрт). Применяют, когда использование дрели не подходит из-за хрупкости деталей конструкции, с которой необходимо работать.
  6. Реверсивная модель инструмента с так называемым храповым устройством являет собой усложнённый вариант с прокручивающимся в одну сторону стержнем в ручке. Можно менять направление прокрутки наконечника в зависимости от необходимости отвинчивать или завинчивать шуруп. Храповой механизм имеет переключатель похожий на рычаг или ползунковый переключатель. Рычаг посередине останавливает прокрутку основы инструмента в ручке.

Длина стержня в зависимости от потребности в работе бывает разной по размеру. Как правило, длина основания около 100−200 мм. В условиях, где трудно достать шуруп, подойдёт более длинная отвёртка, а в тесных проёмах понадобится маленькая по размеру. Но есть модели, длину которых можно менять специально предназначенной для этого застёжкой, крепящей ось в нужном положении.

Иногда ручку отвёртки делают в форме изгиба, в виде буквы Г или Т. Чем длиннее ручка рычага, тем сильнее момент прокрутки можно получить. Интересны также модели с шарниром в ручке, помогающим менять угловое соотношение между осью основы и осью ручки.

Частично стержень инструмента может представлять собой гнущийся вал или угловую зубчатую передачу, что весьма удобно в условиях ограниченного пространства. Строго соответствуя предусмотренным стандартам, отвёртки имеют круглое сечение основы , реже с поводком под ключ в форме шестигранника. Есть модели с гранёным стержнем, за счёт которого увеличивается момент прокрутки.

Диэлектрическая изоляция инструмента сделана с целью необходимой защиты от удара током вблизи проводников. Но лишь в определённых производителем пределах это безопасно, информация об этом имеется на рукоятке инструмента.

Модели могут выдерживать удары за счёт своей конструкции, которая имеет стержень с расширением на конце. По наконечнику можно бить молотком , не боясь, что рукоятка сломается. Иногда пятка имеет вид шестигранного поводка под ключ.

Сегодня выпускают такие отвертки, о которых не было известно ранее. Например, в Китае можно заказать набор из отверток с любым видом шлицы. Для домашнего использования можно купить набор из отверток с магнитным наконечником. Но если на это нет средств, ее можно заменить обычной моделью, намагнитив ее самостоятельно. Для этого в нее достаточно положить брусковый магнит и заточить.

описание и размеры Виды отверток тип наконечника

Сегодня не найдется ни одного профессионального или домашнего мастера, который бы не использовал в своей работе отвертки. Это связано с широким спектром применения этого инструмента. Богатство размеров и форм позволяет подбирать его правильно. Рабочий процесс при этом проходит быстро и легко. Результат характеризуется высоким качеством. которых востребованы больше всего, следует изучить перед их применением. Это позволит подобрать оптимальную разновидность инструмента.

Общая характеристика инструмента

Отвертки, виды которых применяются сегодня, появились не так уж давно. Вообще представленный инструмент был известен людям еще в 18 веке. Но в те времена отвертка скорее напоминала В процессе совершенствования формы винта, менялся и вид инструмента. Как только у крепежа появился шлиц, отвертка перешла в класс отдельного подручного средства.

С тех пор конструкция отверток значительно усовершенствовалась. На сегодняшний день она состоит из нескольких элементов. Это наконечник (жало), стержень и рукоять. Первый из этих элементов является самым важным. Это рабочая часть, которая имеет разную форму.

Стержень характеризуется различной шириной и длиной. Его выбирают в зависимости от места расположения крепежного элемента, а также его размера. Рукоятка же позволяет крепко держать инструмент в руке. Это повышает комфорт при использовании отвертки.

Виды наконечника

Основные виды шлицов отверток следует рассмотреть в первую очередь. Именно по этой части подбирают нужный инструмент.

Самой давней формой является плоская отвертка. Головка винтов, для которых она предназначена, имеет прямую прорезь. Эти крепежные элементы предназначены для бытового использования, так как не выдерживают больших нагрузок.

Наиболее востребованной формой является крестовой тип жала. С его помощью можно затянуть крепежный элемент потуже. Винт при этом имеет углубление в центре и две крестовые прорези. Ее подвидом является крестовая отвертка с направляющими. Здесь есть дополнительные зазоры, обеспечивающие улучшенное сцепление.

Шестигранная отвертка является инструментом, крутящий момент которого обладает силой в 10 раз больше, чем у крестовой разновидности.

Самой редкой разновидностью является отвертка-звездочка. Чаще всего винты такой формы встречаются на мобильной технике.

Шестигранные и плоские отвертки

В процессе выбора инструмента, мастеру может быть интересно, какие бывают отвертки. Виды и размеры очень разнообразны. В первую очередь необходимо рассмотреть плоские и шестигранные типы. Они применяются как в ручном, так и

Плоские отвертки в маркировке имеют цифры длины наконечника. Он может составлять 1-10 мм. Пусть эта форма довольно древняя, но ее все равно используют в бытовых нуждах.

Еще называют имбусами. Чаще всего они имеют форму загнутого в виде буквы Г стержня. Различие их лишь в размере сечения. Их используют в процессе ремонта электротехники, а также в оборудовании под напряжением. Маркировка этих отверток выглядит как НЕХ. Случается, шестигранники имеют на торце сечение в виде звезды. Их маркируют, как Torx. Такие подручные средства применяют только в салонах по ремонту телефонов и прочей специальной техники.

Крестовые отвертки

Наибольшей популярностью пользуются крестовые виды. Размеры отверток являются основным признаком их классификации. В маркировке подобных изделий есть буквы РН и крест.

Самые маленькие разновидности обозначают 000. У них диаметр наконечника равен всего 1,5 мм. Такой инструмент применим при ремонте специальной цифровой техники. Также очень редко в домашних условиях применяются отвертки с размером 00 (до 1,9 мм) и 0 (2 мм).

В стандартные наборы для бытового использования обычно входят изделия с маркировкой от 1 (2-3 мм). Но самой востребованной считается отвертка под номером 2 (3-5 мм). Ее чаще всего выпускают с магнитным жалом. В быту также может применяться изделие под номером 3. Его размер достигает 7 мм.

Для ремонта автомобилей или крупногабаритной техники в условиях производства могут использовать отвертку крестового типа под номером 4. Ее диаметр превышает 7,1 мм.

Разновидности крестовых отверток

Сегодня мастерами применяются разнообразные виды крестовых отверток. В маркировке изделия могут присутствовать буквы PH, PZ или PX. Между ними существует определенная разница.

РН является сокращением названия компании Phillips, имеющей патент на изготовление крестовых отверток, а также винтов с выемками под них. Если же в маркировке присутствуют буквы PZ, это более совершенная разновидность инструмента. Сокращение расшифровывается как Pozidriy. Эта разновидность может иметь дополнительные лучи. Этот инструмент широко используется в мебельном деле, а также при монтаже профильных конструкций из алюминия.

Буквы PX в маркировке свидетельствуют о самом современном типе крестовой отвертки. Ее применяют при ремонте цифровой техники.

Профессиональные отвертки

Помимо бытового инструмента, широко применяются и профессиональные подручные средства. Они имеют особую форму. Этот инструмент чаще всего не подходит домашним мастерам, так как сфера их применения очень узкая. Такие виды отверток, названия которых прописаны в маркировке, следует рассмотреть подробнее.

Изделия со штырьком, расположенным по центру, называются Torx. Специальный инструмент Torg-Set применяется только в авиации. Его форма имеет асимметрию крестообразного сечения. Это позволяет очень сильно затягивать винты.

Двужальная отвертка называется спаннером. Ее применяют при создании или ремонте лифтов. Эта форма предотвращает вандализм и неуместные шутки.

Сечение Tri-Wing также предназначено для авиации. Но его также применяют и для ремонта электротехники. Форма этой отвертки выполнена в виде трилистника.

Обзор моделей

Огромное количество производителей выпускают представленные виды инструментов. Существуют аналогичные ручному инструменту формы и виды бит для отверток. Только их чаще применяют в шуруповертах.

Чтобы правильно выбрать тип инструмента, необходимо оценить частоту его применения. Если отвертка требуется время от времени для хозяйственных нужд, можно приобрести недорогие модели. Хорошо зарекомендовали себя в низкоценовом сегменте такие бренды, как Fit, Stayer, Matrix.

Для частого применения в профессиональной деятельности необходимо отдать предпочтение более дорогим разновидностям. Их срок эксплуатации благодаря повышенной прочности значительно больше. Известную продукцию подобного качества выпускают компании «Арсенал» и Kraftool.

Самыми дорогими, но очень качественными являются отвертки марки Gedoro. Их приобретают исключительно профессионалы. Эти подручные средства изнашиваются в 8 раз медленнее, чем другие модели.

Требования к качеству

Современные отвертки, виды которых были рассмотрены выше, должны быть прочными и надежными. Чтобы инструмент прослужил долго, необходимо обращать внимание на ряд факторов.

Если стоит выбор, купить японское или китайское изделие, лучше отдать предпочтение первому варианту. Также хорошо себя зарекомендовали европейские бренды. Отечественную продукцию вполне можно приобретать, но только при наличии маркировки ГОСТа или РС. Иначе можно купить некачественную подделку.

Лучшие изделия создают из сплава хрома и ванадия. Их прочность должна находиться в диапазоне от 47 до 52 по шкале Роквелла. Чтобы не купить подделку, необходимо отдать предпочтение продукции известных торговых марок.

Если инструмент применяется в условиях агрессивных химических веществ, резиновую рукоять выбирать не стоит. Но для работы электрика это будет незаменимое средство защиты. Отвертка должна удобно лежать в руке, не перенапрягая мышцы кисти. Эти правила помогут выбрать лучший вариант инструмента.

Рассмотрев существующие отвертки, виды которых применяются домашними и профессиональными мастерами сегодня, можно выбрать лучший вариант изделия.

Выполняя починку электротехники, работая с деревом или металлом, мастер обязательно извлечет из набора инструментов одну из отверток. Они отличаются размерами и наконечниками, могут иметь дополнительные возможности и особые модификации.

Так какие из них обязательно приобрести для домашнего использования? Рассматриванием одних только фото отверток не обойтись, нужно точно знать, для чего предназначена каждая из них.

Как устроен инструмент?

Конструкция любой отвертки довольно простая: рукоятка, в которой закреплен стержень со шлицом различной конфигурации. Так как глубина крепления метизов и форма отверстий в их шляпках отличается, под рукой понадобится держать не один вид инструмента.

Ручка, как правило, выполняется из не скользящих материалов и имеет эргономичную вытянутую форму. В некоторых моделях она оснащается индикатором или диэлектрическим покрытием.





Существуют модификации, где ручка способна изгибаться под углом, чтобы можно было вывернуть или вкрутить метиз в труднодоступном месте.

Длина стержня позволяет отворачивать или утапливать шурупы и болты в заготовки и детали на различную глубину.

Шлицевая часть инструмента находится на конце отвертки. Она совпадает с рисками на головке метиза, позволяя надежно захватить его, чтобы вращение было продуктивным. Крестовые насечки на саморезах – это своего рода стандарт, а на шляпке шурупа вариаций гораздо больше.

Именно поэтому наборы отверток покупать целесообразней тем мастерам, которые работают в сфере строительства, отделки и оказания частных ремонтных услуг. Обычному домашнему мастеру вполне достаточно приобрести основные виды инструмента с двумя-тремя вариациями размера наконечника.

Работать с любой отверткой очень просто: шлиц совмещается с рисками метиза, по часовой стрелке осуществляется выкручивание, а в обратном направлении – вкручивание. Если требуется активировать индикатор, это выполняется нажатием кнопки на ручке.





Где применяется плоский шлиц?

Обычно на рукояти можно увидеть маркировку, в которой скрыт тип шлица. Если производитель указал аббревиатуру SL (slotted) – перед вами отвертка шлицевая плоская.

В среде профессионалов встречается также название «прямошлицевая» или просто «прямая», ее легко узнать по наконечнику в виде плоской лопаточки с небольшим расширением и утолщением у основания.

Ее особенности:

  • Шлиц сложно центровать, он нередко соскакивает с риски, особенно у начинающих мастеров;
  • Применяется для простейших метизов, имеющих одну продольную насечку;
  • Чаще всего востребована при выполнении несложных работ с электроприборами и розетками.

Плоские отвертки для специализированного типа креплений могут дополнительно иметь маркировку с указанием толщины шлица и глубины паза в метизе.

Когда найдется работа для крестообразного наконечника?

За буквами PH или словом Phillips скрываются крестовые отвертки. Выступающие пазы на ее шлице пересекают друг друга под прямым углом. Наконечник имеет форму конуса, что усиливает конструкцию биты. За счет большого числа точек соприкосновения, отвертка с крестообразным шлицем не соскальзывает, как прямая, и вкручивание занимает меньше времени.

Недостаток у такого инструмента один – есть риск сорвать резьбу на метизе, ведь сила прикладывания сосредоточена в узкой области.





Универсальный инструмент

В некоторых наборах инструментов мастеру предлагается отвертка с битами, которые можно комбинировать по необходимости. Рукоятка и стержень один, а вот шлицевую часть легко установить в зависимости от типа рисок на метизе.

Пользоваться таким мультитулом или приобрести определенные узкоспециализированные отвертки, каждый мастер решает сам. Сторонников и противников у обоих типов инструмента достаточно.

Размер, который имеет значение

Крестовые и плоские виды шлицов имеют параметры, которые по-разному маркируются. Размеры отверток помогут определить толщину и ширину наконечника, его габариты.

Крестовые разновидности обозначатся, например, как 0000 – это самая миниатюрная модель для тонких винтов с маленькими шляпками. Их можно встретить в мобильных телефонах, компьютерных деталях, часах. Далее маркировка идет по нарастающей:

Наиболее используемой считается отвертка № 2, а № 4 – незаменима для автомобилистов и мотолюбителей. Прямошлицевые инструменты варьируются по ширине биты до 10 мм, а полная маркировка выглядит примерно так: 0,5 X 4. Значит, при ширине 4 мм наконечник имеет толщину в 0,5 мм.

Крестовые модели отверток нередко снабжены магнитом на кончике биты. Это удобная функция, которая позволяет удерживать шуруп, пока его наживляют в отверстие.



Специализированные разновидности оправдывают себя, только если будут иметь частое применение. Например, модификация с гибким валом оправдана среди сборщиков мебели, а диэлектрическую стоит купить, если домашний умелец способен разобраться с проводкой и починкой розетки.

То же самое касается храпового механизма (позволяет прокручивать стержень, пока рукоять плотно зажата в ладони). Для разовых манипуляций хватит бюджетной отвертки без дополнительных функций.

Прямая рукоять не всегда бывает эффективна. Там, где требуется повышенное усилие и большой крутящий момент, поможет инструмент с Т-образной рукояткой.

Если требуется извлечь болт, который заржавел или был покрыт слоем краски, лучше применить ударную разновидность отверток. Они выполнены из прочного сплава, а на ручке имеется дополнительный элемент – наковальня. По ней можно не только ударять вспомогательными инструментами, но и захватить выступающую часть ключом, чтобы увеличить прикладываемую силу.

Желая купить аккумуляторную отвертку, отдавайте предпочтение известным производителям. Иначе ничего кроме разочарования ваш мини-шуруповерт не принесет. Этот инструмент не подходит для крупного ремонта и длительного использования, а также требует частой подзарядки аккумулятора.

Помните, что у каждой отвертки есть свои слабые места. Храповый механизм боится пыли и более крупных абразивных частиц, ударные разновидности неэргономичны, а индикатор часто перегорает и превращает спец гаджет в обычный инструмент.

Выбирайте отвертки тщательно и пользуйтесь ими правильно, тогда можно будет без труда справиться с самым мелким и упрямым болтиком.

Фото отверток

Не так давно все виды отверток были представлены двумя инструментами: плоской и крестовой. С приходом зарубежных компаний на рынок, потребность увеличилась и для ремонта многих образцов мебели и техники, недостаточно иметь только два типа отверток. Рассмотрим, что сегодня предлагает рынок?

Немного «отверточной» теории

На вид простой инструмент – отвертка, все же имеет свою историю и как бы многие ни думали – составные части. Специалисты разделяют отвертки на следующие виды:

  • Наконечник (жало). Рабочий элемент инструмента. Именно жало определяет направленность работы отвертки. В зависимости от ширины и толщины подбирается и тип закручиваемых элементов;
  • Стержень. Его можно назвать держателем наконечника. В различных видах отверток стержень может быть, как длинным, так и коротким. Зачастую крепежные элементы располагают в потаенных углублениях и правильный выбор размера позволяет манипулировать работой инструмента;
  • Рукоять. Управляющая часть. Ей мастер манипулирует, подавая вращательные движения через стержень на наконечник. Эргономичность и удобство должны выделять эту часть инструмента. Согласно этому сегодня выделяются два типа рукояток: цилиндрическая с противоскользящими выступами, Т-образная.

На заметку. Вид отверток с противоскользящими выступами более распространен. Можно встретить и ровные рукоятки, но облаченные в резиновые манжеты ручки, удобнее.

Типы наконечников: какие бывают жала?

Немного разобравшись в видах отверток, рассмотрим, что предлагает рынок в плане разнообразия рабочего элемента, точнее – жала?

Плоский тип шлица

Мало кто знает, но у этого инструмента есть маркировки. Латинские буквы SL, скажут вам что данный вид отверток предназначен для откручивания винтов с прямой прорезью. Если вы визуально не можете видеть инструмент, смотрите на описание в ценнике.

Крестовая отвертка

Маркировка буквы PH. Наряду с отверткой с плоским жалом – это более распространенный вид инструмента. Шлицы с конусным углублением позволяют максимально затягивать винты и шурупы даже в сложных местах.

Крестовой тип отвертки надежнее, согласно чему сегодня все производители постепенно отходят от применения винтов с плоскими прорезями. Отверткой «одношлицевой» можно свернуть головку винта, если он прикипел в месте фиксации. Крестовая модель обеспечивает практически 100% исполнения, даже в сложных случаях.

На заметку. Можно встретить в магазинах и комбинированные виды отверток. Совмещенные модели PH и SL удобны и позволяют не отвлекаясь от работы менять рабочий элемент отворачивая любые винты.

Отвертка шестигранник

По большей степени – это ключ, но если есть специализированный инструмент со съемными наконечниками, то шестигранник можно называть и отверткой. Маркируется буквами HEX. Модель позволяет отворачивать самые сложные крепления прилагая огромные усилия.

Винты такого типа наиболее прочны и возможность разлома минимальна. Мебельное производство и большая часть автомобильной промышленности пользуются таким винтами. Надежность соединения на высоте, а возможность применения шестигранного вида отвертки, сводит к минимуму риск поломки.

Отвертка звездочка

Маркируется производителем – TORX. Аналог шестигранной отвертки. Винты данного типа можно видеть на мобильных устройствах и в автомобильной промышленности.

Бывают еще отвертки звездочки с секретами. На внешней стороне жала делают углубления, в виде кубика или шара. Такой подход используют определенные производители автомобилей из Германии и Японии. Таким образом, ограничивается возможный вариант внешнего вмешательства в деталь, которая может ремонтироваться только в сервисных центрах.

Кроме основных видов отверток, представленных выше, есть еще масса различных по форме типов ключей. В магазинах вы можете приобрести специализированные наборы: универсальную ручку и сменные насадки различной формы. Количество элементов в некоторых «сборниках» достигает до 30 штук.

Виды отверток по маркировкам: выбираем правильно

Помимо буквенных маркировок, инструмент выделяется еще и цифровыми показателями. Если понимать разбираться в обозначениях, можно обезопасить себя от поломок инструмента или шурупа, ввинченного в деталь.

Отвертка инструмент простой и имеет только два типа обозначения: буквенные и цифровые. С первыми разобрались, рассмотрим, что расскажут вам цифры? На самом деле все максимально просто. Достаточно запомнить следующие типы инструмента, приведенные в таблице.

Эти обозначения показывают размеры инструмента, а также могут рассказать и о том – для каких работ их лучше использовать?

  • № 0 – отлично справляется с мелкими винтами не более 2 мм диаметром;
  • № 1 – снимает крепежные элементы до 3 мм;
  • № 2 – легко отворачивает саморезы до 5 мм диаметром;
  • № 3 – предназначен для креплений в 7 мм;
  • № 4 – тяжеловес, отлично справляется с винтами от 7 мм и более.

На заметку. Для наглядности можно привести такой пример маркировки – Ph3*120. Отвертка крестообразного вида, с длиной стержня в 120 мм и диаметром в 6 мм.

Электрический инструмент

Есть еще два типа отверток, которыми смогут пользоваться не все, но в чемодане домашнего мастера, их часто можно видеть:

  • Индикаторная отвертка. Используется в домашней электрике для определения фазы в розетке;
  • Аккумуляторная отвертка. Этот вид не нашел большого спроса. Дело в том, что при ее мощности и стоимости надежнее будет приобрести «шуруповерт ».

Несколько экзотические инструменты. Однако нужно присмотреться и к ним, чтобы знать о существовании.

Универсальный тип инструмента

Такой тип инструмента для дома считается незаменимым. Набор имеет много насадок, не занимает места, да и смена жала не составляет особого труда и не занимает много времени. Однако специалисты отрицательно отзываются о таких отвертках, в силу не востребованности большинства наконечников и низкого КПД действия.

На конце стержня, в таких видах отверток, предусмотрено шестигранное углубление, в которое вставляется «бита». От выпадения ее удерживает магнит, а от проворачивания грани. Смена производится буквально в две секунды.

На заметку. Намагниченный стержень передает физическую силу жалу, вследствие чего откручиваемые в труднодоступных местах винты легко вынимаются при отворачивании. Производители обычных отверток, сегодня также делают наконечники из намагниченного металла. Такой инструмент надежнее и удобнее.

Выбирая такой вид отвертки, обращайте внимание на количество сменных бит. В быту вам понадобится всего-то 6-7 штук: 3-4 вида крестовых жал и 3 плоских. Переплачивать за большой набор с невостребованными сменными элементами просто не для чего.

Полезными могут быть телескопические отвертки. Стержень, состоящий из нескольких «карданчиков» снижает нагрузку крутящегося момента. Однако весьма полезен если нужно отвернуть саморез в труднодоступном месте.

Заключение

Если говорить о том, какую отвертку выбрать для пользования, то здесь нужно руководствуется извечным правилом – не все дешевое надежно. Стержень и жало инструмента, должны быть из каленого железа, рукоять обязательно с выпуклостями от проворачивания или резиновыми насадками.

Отвёртка является незаменимым инструментом каждого уважающего себя хозяина. Она есть практически в каждом доме, и необязательно нужно быть специалистом или мастером, чтобы уметь пользоваться ей. Люди начали обширно пользовать этим инструментом ещё в XVIII веке, и с тех пор отвёртка прошла значительные эволюционные изменения. Кроме того, что появились новые виды шлицов, также изменения коснулись рукояток, которые способны добираться до цели даже в труднодоступных местах.

Основные положения

Как и несколько веков назад, отвёртка состоит из трёх основных элементов: рукоятка, стержень и наконечник. Рукоятка у всех отвёрток практически одинакова, основными свойствами, которыми она должна обладать, являются: удобность держания в руке, крепость материала и обязательно непроходимость электричества. Что касается стержня, то он может быть разной длины, в зависимости от труднодоступности крепёжного элемента, который необходимо закрутить или выкрутить. Наконечник имеет множество вариаций, зависящих от вида крепёжного элемента, к которому будет применяться инструмент. Различают следующие виды наконечников:

Маркировочные обозначения

Каждая насадка имеет свою маркировку, которая наносится на инструмент в виде латинской буквы или сочетания нескольких букв и цифр. Так, наконечники имеют следующие обозначения:

  • Плоский – SL (Slotted). Маркируется цифрами, обозначающими длину наконечника 1−10 мм.
  • Крестообразный – PH (Phillips). Имеют следующие номера, обозначающие диаметр наконечника: 000 (1.5 мм), 00 (1.9 мм), 0 (2 мм), 1 (2−3 мм), 2 (3−5 мм), 3 (до 7 мм), 4 (от 7.1 мм).
  • Крестовый усовершенствованный – PZ (Pozidriy) PX (Phillips Square-Driv и Philips Quadrex).
  • Шестиконечный – TORX. Обозначаются буквами Е4-Е44.
  • Шестигранный – HEX (Hexagonal).
  • Квадратный – Robertson.
  • Треугольный – Tri-Wing.

Определяя, какой тип инструмента необходимо использовать, нужно также учитывать размер крепёжного элемента.

Некоторые виды специальных наконечников для отвёрток имеют пустую кругообразную выемку посередине шлицов, такие отвёртки называются «антивандальные», так как имеют узкий круг применения и имеются не у каждого человека в арсенале инструментов.

Разновидности рукояток

Рукоятки отвёрток за время эволюции бытовых и профессиональных инструментов также прошли немалые изменения. Они стали удобнее, мощнее и крепче. А в некоторые добавились сложные элементы с вращательными механизмами. Кроме традиционных типов, существуют и такие:

В зависимости от вида работ, труднодоступности крепёжного элемента, а также вида самого крепежа, применяются различные типы насадок и размеры стержней отвёртки. От миниатюрной длины стержня, измеряемой миллиметрами, до самой длинной в несколько десятков сантиметров. От обычной плоской насадки до храпового механизма с шестигранным наконечником. А также существует отвёртка с гибким стержнем для проникания в труднодоступные места.

Нестандартные применения

Бывает так, что необходимо что-то закрутить в труднодоступном месте, куда может пролезть только стержень отвёртки. А под рукой нет специального инструмента, способного удерживать крепёжный элемент. Тогда приходится идти на такое ухищрение, как намагничивание наконечника. Тогда болт или шуруп будет легко держаться на наконечнике, что позволит доставить его и закрутить в любом месте. Следующие шаги покажут, как намагнитить отвёртку в домашних условиях:

  1. При помощи магнита. Для этого подойдёт мощный магнит, желательно неодимовый. Чем сильнее будет магнит, тем лучше эффект от намагничивания. Купить необходимый магнит можно на рынке либо в хозяйственном магазине. Если же дома лежат старые жёсткие диски от компьютера, можно использовать магниты, находящиеся в нём. Для правильного намагничивания необходимо очистить поверхность стержня от загрязнения и высушить поверхность после обработки. Затем необходимо взять магнит и проводить по стержню инструмента от рукоятки до наконечника, делать это нужно несколько раз, затем провернуть инструмент на четверть оборота и проделать то же самое с каждой стороной. Проводить магнитом нужно только в одном направлении. Если после окончания процедуры инструмент не в состоянии удерживать крепёж, то весь процесс необходимо повторить заново. В случае повторной неудачи, стоит заменить магнит более мощным. Инструмент из хорошей стали способен удерживать магнитные домены до нескольких месяцев. Если инструмент необходимо размагнитить, то можно провести эту же процедуру, но в направлении от кончика до рукоятки либо постучать инструментом о пол или стену, что поспособствует разрушению магнитных доменов.
  2. С помощью батарейки. Для этого способа понадобится электропровод небольшого сечения длиной не менее одного метра и зачищенными с обеих сторон концами. Лучше всего подойдёт провод сечения 2.5 квадрата с одинарной изоляцией. У провода зачищаются концы, а остальная не зачищенная часть наматывается на стержень отвёртки, образуя таким образом своеобразное магнитное поле. Затем берётся батарейка или крона мощностью от 6 до 9 вольт (не меньше и не больше), к которой подсоединяются зачищенные концы провода. Разницы куда подключать минусовый и плюсовый контакт нет. Важно знать, что обычно инструменту хватает от половины до одной минуты, чтобы полностью намагнититься. По истечении этого времени батарею необходимо отключить от проводов, освободить инструмент и поверить его на крепеже. Если намагничивание прошло неудачно, можно попробовать увеличить количество мотков, расположив их в два слоя друг на друга. Также может помочь увеличение мощности батареи, но следует опасаться поражения электрическим током или искрами, поэтому все манипуляции следует проводить в диэлектрических перчатках.
  3. Есть также несколько вариантов намагничивания инструмента, которые скорее будут считаться любительскими. Можно намагнитить инструмент с помощью шёлкового платка или синтетической тряпки. Если тщательно потереть по наконечнику подобной тканью длительное время, то на какой-то промежуток времени, отвёртка сможет удерживать небольшой болт или шуруп. Если под рукой нет ничего, чем можно намагнитить инструмент, то можно использовать молоток либо тяжёлый гаечный ключ. Для этого необходимо расположить инструмент наконечником по направлению на север и бить по кончику длительное время. Таким образом, магнитные домены выстраиваются по направлению магнитного поля Земли.

Во время проведения всех манипуляций необходимо придерживаться определённых правил, чтобы не пострадал ни организм человека ни сам инструмент. Используя неодимовый магнит, следует помнить, что он имеет очень мощную силу притяжения и способен прищемить часть кожи. Все действия нужно проводить в специальных диэлектрических перчатках.

Восстановление крестовой отвёртки

Так как этот тип отвёртки является самым распространённым, а его шлицы не имеют достаточной площади соприкосновения со стенками крепежа, то случается так, что со временем шлицы инструмента стираются, и уже невозможно добиться необходимого эффекта. Тогда и появляется вопрос, как восстановить инструмент, чтобы он служил как прежде.

Конечно, добиться того состояния, в котором был инструмент, после покупки уже не получится, но, приложив небольшие усилия, можно добиться ощутимого эффекта. Обычно шлицы отвёртки стираются таким образом, что от них остаётся лишь тоненькое продолжение стержня, который, упираясь в дно крепежа, не даёт оставшимся шлицам зацепиться за стенки прорезей в болте или шурупе. В таком случае шлицы необходимо заточить.

Для начала необходимо отрезать лишнюю часть стержня до момента начала оставшихся шлицов. Сделать это можно с помощью болгарки. Затем можно использовать эту же болгарку для нарезки новых канавок, которые будут служить разделителями шлицов. Делать это необходимо аккуратно, накрепко закреплённым в тисках инструментом, надев защитную маску или очки. Немного прорезав канавки болгаркой, далее необходимо всё делать напильником треугольной формы со средним напылением.

Напильник вставляется в канаву так, чтобы нижний его угол был в прорезанной канавке, а стенка прилегала к будущему шлицу. Поступательными движениями напильник водится вперёд и назад до достижения необходимой глубины. Затем необходимо перейти на следующий шлиц и повторить процедуру.

Для проверки можно использовать любой саморез, если какая-то сторона наконечника не полностью входит в паз крепежа, то этот шлиц нуждается в доработке.

А Вы знаете какие бывают виды отвёрток и как они называются? В большинстве случаев можно услышать ответ — «обычная и крестовая». Но две разновидности — это ещё не всё! Их значительно больше. Сейчас я расскажу какие есть виды отверток с фото и названиями.

Шлицевая (Плоская) отвертка — SL

Это самая известная, так называемая «простая» или «обычная» отвёртка. Она имеет форму рабочей части в виде лопатки. Правильное название — Шлицевая или Прямошлицевая. Используется обычно для самых ходовых винтов, которые встречаются везде: розетки, клеммы, замочные петли, различные полки, старые шкафы и т.п. Плоская отвёртка SL обычно самая ходовая в быту ещё и потому, что с её помощью можно что-то ковырнуть, поддеть, использовать её в качестве мини-монтажки.

Крестообразная (Крестовая) отвертка — PH

Этот вид отвёрток имеет конусообразную форму и четыре грани, за счёт чего получил название «Крестовая» или «Крестообразная». Она имеет больше точек соприкосновения, чем у обычной шлицевой и рабочий контакт увеличивается. Таким образом, крестообразная отвертка PH значительно лучше затягивает крепёж, чем плоская. Именно поэтому её используют в электронике и различной технике.

Крестообразная с направляющими — PZ

Этот вид отверток от обычной крестообразной отличаются наличием дополнительных граней, кроме обычного крестового профиля. Благодаря этому она плотнее входит в крепеж. Как правило, PZ-отвертка используется в электрике и при монтаже мебели, конструкций из гипсокартона или алюминиевого профиля.

В электрике можно встретить шлицы PZ/S,PH/Z, и PZ/FL. Это уже узкоспециализированные виды отвёрток для наиболее сильной затяжки контактов.

Звездообразная отвертка — TORX

Этот тип отвёрток используется в мобильных телефонах, планшетах, разной электронике. Так же отвёртки TORX часто используются в автомобилях. например, у Renault. Профиль ее рабочей части на сечении имеет форму шестиконечной звезды. Она позволяет получить ещё большее усилие, чем у крестовой отвёртки.
Примечание: Иногда можно встретить отвёртку Torx под штырёк внутри (как на фото выше). это отдельная модификация, хотя с её помощью можно откручивать и обычные, и специализированные винты.
Шестигранная отвертка — HEX

Отвертка-шестигранник имеет достаточно большой крутящий момент. Например, от тех же крестовых он отличается в десять раз минимум. Как уже понятно из названия, отвёртка имеет вид шестигранника. Как правило, HEX-отвертки используют для ремонта техники. Ими же откручивают крепежи на объектах имеющих достаточно большой вес или напряжение.

Прочее
Спаннер — специализированная двухштырьковая отвёртка. Спаннер обычно используется больше как ключ для различных антивандальных шкафов, конструкций и т.п.
Torq или Torq-Set — Отвёртка с ассиметричным крестообразным сечением для очень мощной затяжки винтов. Узкоспециализированный инструмент, предназначенный для авиапромышленности.
Tri-Wing — Вид отвёрток с рабочим сечением в форме трилистника. Опять же, узкоспециализированный инструмент для авиапромышленности и электроники.

Главная » Баня » Виды отверток, их название и назначение. Особенности крестовых и других отвёрток: описание и размеры Виды отверток тип наконечника

Какие бывают отвертки – Домашняя мастерская

   В наш век электроники и техники невозможно представить себе существование без такого простого, но очень нужного ручного инструмента, как отвертка. Любой бытовой прибор, любое транспортное средство имеют соединения, сделанные с помощью винтов и гаек или шурупов, саморезов.  Есть даже такой термин – “отверточное производство”, т.е такое, где происходит сборка какой-то техники из завезенных комплектующих.
 Если раньше все  крепежные материалы имели лишь один прямой шлиц, то и отвертки были нужны только шлицевые. Потом появились винты, шурупы и саморезы с крестообразным углублением на шляпке. Одновременно появилась и крестообразная отвертка. Сейчас же даже трудно подсчитать, сколько самых различных видов насечек (шлицов) на шляпках винтов можно встретить при разборке бытовых приборов. И инструментов для их закручивания и откручивания  со специальными наконечниками тоже создано огромное множество.
На рисунке изображены основные существующие ныне виды шлицов, для каждого из которых есть соответствующая отвертка.    Для чего это сделано?

    Во-первых, разработчики новых форм головок винтов и соответствующих наконечников отверток стремились создать более надежный в эксплуатации инструмент, который бы превосходил по всем параметрам обычные прямые и крестовые отвертки (крутящий момент некоторых из них в десятки раз выше). Это было особенно важно при их массовом использовании в сборочных цехах заводов по производству техники и приборов.

   Во-вторых, появились такие сложные электронные приборы, что их ремонт возможен только специалистами фирм, их производящих. Поэтому их сборка производится на заводах с помощью специальных крепежных материалов, имеющих особенную головку, запатентованную этими фирмами, с эксклюзивным рисунком шлицов. Это позволяет предотвратить самостоятельную разборку прибора не специалистами (своего рода защита от «варваров). Не имея под рукой отвертки с такими шлицами, трудно вскрыть даже его корпус.

Стоит ли стремиться приобрести набор отверток, в котором были бы все изображенные на рисунке типы наконечников?

Конечно же, нет. Всё равно сложнейшую технику придется в случае выхода её из строя  отдавать для ремонта в мастерскую, где нужная отвертка всегда найдется.   Однако, в домашнем хозяйстве одной отверткой теперь тоже трудно обойтись. Можно приобрести рукоятку с комплектом сменных наконечников, в котором их будет около десятка. Причем, всего 2-3 видов шлицов, но разных по размеру. Но кроме такой универсальной отвертки желательно иметь в инструментальном ящике и несколько обычных отверток (с прямым шлицом и крестовых), но тоже разного размера. Оптимальный вариант – приобрести набор  из 4-6 штук, в котором были бы по 2-3  крестовых и с прямым шлицом разного размера (от маленьких до средних). Если же вы владелец автомобиля или другой техники, то может понадобиться и пара отверток большого размера.

Почему нужны разные по размеру отвертки?

    Дело в том, что размеры винтов и шурупов могут быть самыми разнообразными и размеры шлицов на их головках тоже. Заворачивая винтик маленького диаметра большой, мощной отверткой (если даже её наконечник войдет в шлицы головки винта), можно не рассчитать усилие и так перетянуть его, что не просто сорвать шлицы, но и вообще свернуть ему головку. Маленькой же отверткой не отвернуть винты и шурупы большого диаметра. Тут можно сломать саму отвертку – изогнуть наконечник или стержень, свернуть рукоятку. Кроме того, как ни хороши универсальные отвертки, тем не менее, они имеют недостаток – любой люфт в местах соединения рукоятки со сменным стержнем или стержня со сменным наконечником приводит к снижению  их мощности. И любая цельная отвертка (конечно, если они обе хорошего качества) всегда надежнее  составной, комбинированной или универсальной.



Какие отвертки бывают?

Разнообразие их просто поражает. Вряд ли можно найти ещё какой-то другой инструмент, где бы было такое огромное количество самых различных форм, размеров, применяемых материалов, конструктивных особенностей. Описать все их виды и типы  нет никакой возможности.

 Для примера на рисунке изображено лишь несколько различных отверток.

  Первая  отвертка имеет деревянную лакированную рукоятку. Особенность второй  – наличие на стержне возле рукоятки шестигранника для гаечного ключа. С помощью такой отвертки можно отвернуть даже сильно приржавевший винт. Третья  имеет прозрачную рукоятку, в которую вставляется маленькая батарейка и лампочка.  Это своего рода миниатюрный электрический фонарик.    У четвертой сменные  наконечники  вставляются в стержень, а у пятой, кроме того, рукоятка приспособлена для хранения сменных наконечников различной формы. Шестая  – это отвертка-автомат с храповым механизмом.  Действие её основано на принципе преобразования   поступательного движения рукоятки (при нажатии на неё вниз) во вращательное движение спирального стержня с наконечником. Под действием пружины рукоятка возвращается в исходное положение. Имеется переключатель, которым можно изменить направление вращения стержня или застопорить его для работы, как простой отверткой.  Ещё один плюс  заключается в том, что вставив её один раз в шлицы винта, нет необходимости переставлять отвертку до тех пор пока винт не будет завернут или отвернут полностью, что  может оказаться очень важным в том случае, когда это сделать трудно.   Седьмая – металлическая отвертка часовщика. Она применяется для работы с очень маленькими винтами, для закручивания и выкручивания которых не надо прилагать больших усилий и это можно сделать вращая инструмент  двумя пальцами, упирая большой палец во вращающийся упор на конце рукоятки.   И последняя на этом рисунке Т-образная отвертка с укороченным стержнем и с шестигранником на рукоятке предназначена для выворачивания очень “упрямых” винтов и шурупов.
   Кроме перечисленных есть много других специальных отверток. Есть, например, отвертка с гибким стержнем, которой можно работать в труднодоступных местах. Бывают такие,  у которых стержень поворачивается под определенным углом к рукоятке и фиксируется в таком положении тоже удобны при работе в этих случаях.  Очень короткая, так называемая карбюраторная отвертка, служит для регулировки “иглы” карбюратора.   У некоторых отверток специально намагничивается наконечник или жало, чтобы удобнее было вставлять закручиваемый винт в отверстие.    На рисунке слева изображена отвертка, стержень которой может поворачиваться под углом 90 градусов для того, чтобы увеличить её мощность. У некоторых  стержень просто вставляется  в углубление в боковине рукоятки, тоже превращая её в Т-образную. Другие в рукоятке имеют сквозное отверстие, в которое можно с этой же целью вставить какой-нибудь стержень  и работать ею, как рычагом.    Есть специальные ударные отвертки, стержень которых проворачивается в ту или другую сторону (благодаря переключателю) при ударе молотком по специальной шляпке на рукоятке.
 А вот ещё набор из 3 отверток, который заменит целых шесть, так как стержень у них имеет на одной стороне плоский шлицевой, а на другой крестообразный наконечник. Он вставляется в рукоятку, в которой имеется специальное углубление шестигранной формы.
Отверточки неплохие. Хром-ванадиевая сталь стержня достаточно прочная и наконечники хорошо держат форму.
 Для работы под напряжением нужны диэлектрические отвертки, имеющие высокую степень защиты, так как   не только рукоятка  изготовлена из изоляционного материала, но и стержень за исключением наконечника и отвертки- индикаторы.
   Появились и различные электрические отвертки,  а также мощные шуруповерты.

     Какой бы формы или размера ни была отвертка, главное требование к ней – это удобство и надежность.

Особенности часовых отверток



Виды отверток имеют большое многообразие, т.к. это универсальный инструмент, который может быть полезен в самых разных ситуациях.

Еще недавно выбор инструмента был ограниченным, сейчас же появилось много различного крепежа, и рынок получил новые виды отверток, подходящих к тому или иному сечению болтов или шурупов.

На смену обычным отверткам пришли новые, модернизированные модели, все они довольно востребованы и служат для разных целей.

Отвертка – это  незаменимый помощник любого мастера, работающего руками.

Блок: 1/8 | Кол-во символов: 518
Источник: https://instrumentn.ru/otvertki/vidy-otvertok-i-ih-vybor

Разделы статьи

Где используются?

Отвертки из набора для ремонта часов могут помочь в работе не только с хронометрами, но и с:

  • пленочными фотоаппаратами;
  • медицинскими и солнцезащитными очками;
  • прочими вещами, где есть особо тонкие механические крепления.

Блок: 2/5 | Кол-во символов: 452
Источник: https://stroy-podskazka.ru/instrumenty/otvertka/chasovye/

Часовая отвертка





Отвертки под винты до МЗ называются часовыми, под винты большего диаметра — слесарными. Часовые отвертки изготовляют из серебрянки диаметром до 3 мм. Слесарные отвертки под винты до М8 — из серебрянки диаметром 6 — 10 мм.

Винты, диаметр головки которых составляет 5 — 8 мм, крепят обычной отверткой с деревянной или пластмассовой ручкой. Для мелких винтов рекомендуется часовая отвертка, причем для каждого типа винтов нужно выбирать отвертки соответствующего размера, иначе можно повредить прорези в головках винтов. Лезвие отвертки должно иметь параллельные грани, толщину его нужно выбирать немного меньше, чем ширина прорези, а длину — несколько меньшей диаметра головки.

Чтобы снять карболитовый поводок подвижного контакта 15 ( см. рис. 25), следует взять в левую руку коробку часового механизма, а большим и-указательным пальцами левой руки придерживать поводок. Держа в правой руке часовую отвертку, нужно ослабить стопорный винт, крепящий поводок к оси часового механизма, и снять его, подав на себя. Гаечным ключом под винты М8 следует отвернуть гайку, крепящую шкалу и сегмент неподвижных контактов, снять гайку, пружинящую шайбу и шкалу. После этого снять неподвижный контакт вместе с сегментом, на котором он укреплен. Снимать нужно аккуратно, чтобы не потерять две шайбы, проложенные между тарелочкой и металлическим сегментом неподвижного контакта. Вывернув винт с карболитовой головкой, можно отделить сегмент с карбо-литовой колодкой неподвижного контакта и снять сухарик, которым он крепится к тарелочке.

Набор отверток с различной длиной лезвия и шириной жала необходим для отворачивания различных винтов, имеющих шлицевые головки. Для мелких винтов оказываются удобными либо часовые отвертки, либо небольшие отвертки, входящие обычно в комплект готовален. При использовании часовых отверток нужно помнить, что они имеют металлическую ручку и пользоваться ими ни в коем случае нельзя, если аппарат находится под током. Для отворачивания мелких винтов в глубине монтажа необходима отвертка с длинным лезвием порядка 250 мм в шириной жала 5 — 6 мм. Необходимо иметь еще несколько отверток с промежуточными значениями ширины жала и различной длины. Отвертки должны быть изготовлены из достаточно твердой, но не хрупкой стали. Жало отвертки должно быть тупым, а его толщина должна соответствовать ширине шлица в головке винта, чтобы жало входило в шлиц плотно, без зазора. При отворачивании винтов, имеющих потайную головку, необходимо пользоваться отверткой, ширина жала которой равна диаметру головки винта. Боковые поверхности жала отвертки должны быть возможно более параллельными: клинообразность жала не обеспечивает плотного соединения его со шлицом винта и приводит к срыванию шлица.

Производится осмотр и регулировка контактов, которые должны иметь сферическую форму с чистой поверхностью без царапин и выбоин. Если контакты покрыты незначительным налетом окисла, то их достаточно почистить плоской деревянной чуркой из лиственных пород дерева, придерживая контакт с пластиной снизу часовой отверткой. Подгоревшие контакты зачищают и полируют воронилом, которое представляет собой стальную пластинку со слабо рифленой, полированной поверхностью.

Рабочее место электромеханика по ремонту приборов организуется с учетом специфики выполняемых работ. Оно должно иметь бокорезы, лупы, тиски, ножницы, надфили, специальные лерки и метчики, сверла, ручную дрель, набор электрических паяльников и часовых отверток, нормальных отверток, пинцетов, кусачек, плоскогубцев и овалогубцев. Кроме того, на рабочем месте электромеханика должны быть приспособления для заправки кернов, концов осей и завальцовки камней в оправки.

Алюминиевый барабанчик реле должен быть строго цилиндрической формы без вмятин. При сборке на втулку барабанчика следует надеть упор подвижной системы таким образом, чтобы упор лег на заплечико втулки барабанчика, и закрепить упор двумя стопорными винтами, затянув их до отказа часовой отверткой. Затем барабанчик с упором снизу надеть на ось, при этом верхний торец втулки барабанчика должен вплотную прилегать к заплечику на оси. Барабанчик нужно укрепить на оси тремя стопорными винтами.

Начальная уставка шкалы регулируется изменением затяжки пружины, для чего следует ослабить крепление поводка пружины на оси указателя шкалы. На реле Э-520 нового образца это осуществляется отвертыванием на четверть или пол-оборота винта 5 поводка ( рис. 307), на реле Э-520 старой конструкции и на реле Э-60 и Э-70 следует ослабить часовой отверткой оба крепежных винта 10 ( рис. 305) и, придерживая рукой указатель шкалы, повернуть поводок в нужном направлении. Добившись совпадения тока срабатывания с уставкой следует закрепить все винты, после чего повторно проверить токи срабатывания в начале и в конце шкалы. При правильной установке начального положения якоря небольшая подрегулировка пружиной начальной уставки, как правило, не сказывается на конечной уставке.

Далее нужно отпаять спиральную пружину от поводка, вывернуть два винта, крепящие планку верхнего подпятника к стойкам, и снять планку, предварительно освободив верхний подпятник. Положение планки фиксируется с помощью двух контрольных шпилек, туго вводящих в тело стойки, поэтому, чтобы снять планку, необходимо просунуть лезвие отвертки между стойками и планкой и, надавливая на ручку отвертки, осторожно снять планку с карболитовым диском и верхним подпятником. Вывернув часовой отверткой три винта, крепящие барабанчик к оси, его нужно снять вниз.

Положение планки фиксируется с помощью двух контрольных шпилек, туго входящих в тело стойки. Поэтому, для того чтобы снять планку, нужно просунуть лезвие отвертки между стойками и планкой и, надавливая на ручку отвертки, осторожно снять планку с карболитовым диском и верхним подпятником. Вывернув часовой отверткой три винта, крепящие барабанчик к оси, его нужно снять вниз.

Набор отверток с различной длиной лезвия и шириной жала необходим для отворачивания различных винтов, имеющих шлицевые головки. Для мелких винтов оказываются удобными либо часовые отвертки, либо небольшие отвертки, входящие обычно в комплект готовален. При использовании часовых отверток нужно помнить, что они имеют металлическую ручку и пользоваться ими ни в коем случае нельзя, если аппарат находится под током. Для отворачивания мелких винтов в глубине монтажа необходима отвертка с длинным лезвием порядка 250 мм в шириной жала 5 — 6 мм. Необходимо иметь еще несколько отверток с промежуточными значениями ширины жала и различной длины. Отвертки должны быть изготовлены из достаточно твердой, но не хрупкой стали. Жало отвертки должно быть тупым, а его толщина должна соответствовать ширине шлица в головке винта, чтобы жало входило в шлиц плотно, без зазора. При отворачивании винтов, имеющих потайную головку, необходимо пользоваться отверткой, ширина жала которой равна диаметру головки винта. Боковые поверхности жала отвертки должны быть возможно более параллельными: клинообразность жала не обеспечивает плотного соединения его со шлицом винта и приводит к срыванию шлица.

Спиральная пружина не должна иметь следов окисления, и витки ее должны располагаться на одинаковом расстоянии друг от друга и в одной плоскости. Втулка подвижного контакта надевается сверху на ось. Блодаки следует завертывать часовой отверткой до отказа, но очень осторожно, чтобы не отломить концы, где прорезан шлиц.



Блок: 2/2 | Кол-во символов: 8256
Источник: https://www.ngpedia.ru/id227673p3.html

Технические требования

При изготовлении часовых отверток применяется ГОСТ для обычных отверток. Он нормирует и применяемые для лезвия марки стали, и материалы, используемые при изготовлении рукоятей, и крутящий момент. Жестко регламентированы допуски по перпендикулярности торца и по симметрии выемки, а также уровень шероховатости (наибольшего отклонения от гладкой поверхности).

Все размеры требуется измерять только поверенными средствами. Государственный стандарт предусматривает, что отвертка должна иметь срок годности не менее 12 месяцев с момента изготовления.

Блок: 3/5 | Кол-во символов: 742
Источник: https://stroy-podskazka.ru/instrumenty/otvertka/chasovye/

Размеры

Чтобы отвертка прослужила долго, и не стерлась, важно выбрать правильный размер инструмент с нужным наконечником.

Для каждого вида разработаны специальные стандарты размеров, и присвоены им номерные обозначения.

Шлицевые отвертки с плоской формой наконечника могут иметь ширину от 2 до 18 мм, а крестообразные модели идут с нумерацией от 0 до 4.

Все номерные виды рассчитаны на определенный диаметр наружной резьбы:

• № 0 – до двух мм;
• № 1 – от двух до трех мм;
• № 2 – от трех до пяти мм;
• № 3 – от пяти до семи мм и т.д.

Размеры стержня зависят от номера отвертки.

Так, например, нулевая отвертка имеет диаметр стержня 4 миллиметра при длине до 80 миллиметров.

По мере возрастания номера увеличивается диаметр и длина стержня.

Блок: 3/8 | Кол-во символов: 747
Источник: https://instrumentn.ru/otvertki/vidy-otvertok-i-ih-vybor

Разновидности

Довольно широко распространены часовые отвертки со сменными жалами. Рекомендуется выбирать изделия с подвергнутыми закалке и воронению лезвиями, при изготовлении которых использована хромованадиевая сталь. Во многие комплекты поставки входят 4 жала диаметром от 1,5 до 3 мм. С их помощью легко выкручиваются и закручиваются крепежи различного формата. В некоторых случаях полезны отвертки с двухсторонней битой.

Такие приспособления позволяют работать быстрее и эффективнее, не причиняя вреда крепежным изделиям. Биты должны быть максимально прочными и стойкими к износу, что жестко ограничивает круг применяемых материалов. При производстве этих деталей применяется прецизионное оборудование. Приобретая часовую отвертку с 4 стержнями, надо уделять первостепенное внимание механической крепости этих частей. Хромоникелевое покрытие лучше хромового по антикоррозийным свойствам, но и дороже.

Блок: 4/5 | Кол-во символов: 1229
Источник: https://stroy-podskazka.ru/instrumenty/otvertka/chasovye/

Что нужно знать о рукоятке и стержне

Сейчас выбор отверток достаточно велик, поэтому можно легко растеряться во всем многообразии этого инструмента.

Выбирая отвертку, следует обратить внимание на такой показатель, как эргономичность – рукоять должна быть удобной, аккуратной, нескользкой.

Если в качестве материала для ручки была использована резина, то тут не должно быть лишних наплывов или микроскопических трещин.

Качество стержня определяется по наличию на нем маркировки, это свидетельствует о том, что изделие было изготовлено в заводских условиях.

Прочность наконечника определяется цветом, если жало темнее, чем сам стержень, значит, были использованы специальные напыления для придания дополнительной прочности.

Блок: 4/8 | Кол-во символов: 723
Источник: https://instrumentn.ru/otvertki/vidy-otvertok-i-ih-vybor

Как сделать своими руками?

Приобретение готового набора означает существенный расход средств. Порой туда входят лишние инструменты, которые в реальности не нужны. Или, наоборот, требуется столь тонкое приспособление, что в готовых комплектах его не продают. Очень маленькие отвертки делаются на основе игл. Подойдут не только портняжные иголки, но и те, которыми комплектуют бытовые швейные машины. От острого края надо избавиться, потому что он все равно не нужен. Далее отжигают металл, планомерно нагревая один из концов до 900 градусов. Последующее охлаждение должно идти медленно. О том, что нагрев достиг необходимой стадии, свидетельствует оранжевый цвет края. Если он будет красноватым, нагрев следует усилить, а при достижении светло-желтого либо белого тона — ослабить.

Для подогрева заготовки можно использовать обычную горелку газовой плиты. Остужать иглу надо путем осторожного вывода наружу. В этот момент повысятся пластические качества стали, поэтому можно будет сразу же на малой наковальне ударами миниатюрного молоточка придать нужную форму. В качестве наковальни подойдут:

  • бьющая часть более крупного молотка;
  • стальные пассатижи;
  • плоскогубцы;
  • иной металлический инструмент с достаточно большой ровной площадкой.

Улучшить ковку можно повторным подогревом иглы. В этот раз скорость вывода из пламени уже роли не играет. Придав кончику заготовки требуемую форму, дорабатывают его при помощи плоского надфиля. Иногда просто шлифуют. Закончив обработку, обязательно надо закалить лезвие отвертки, прогрев его конец до темно-вишневой окраски и сразу же после этого окунув в воду.

Закаленная таким способом деталь излишне хрупка. Непременно следует прибегнуть к еще одному приему обработки — так называемому отпуску. Прежде всего согревают заготовку, чтобы она стала или фиолетовой или светло синей (эти тона железо приобретает в диапазоне 285-300 градусов). Так как из-за окалины, появляющейся на закаленном металле, точно распознать цвета будет сложнее, требуется ее обязательно удалить. Процедура отпуска завершается плавным остыванием иглы в воздухе.

В результате жало приобретет высокую твердость и вязкость. Теперь оно точно не сломается. Можно провести завершающую шлифовку при помощи абразивного камня. В качестве импровизированной ручки обычно используют карандаш без грифеля. Более надежный вариант — вытачивание на станке из латуни, с последующим использованием припоя.

В следующем видео вас ждут распаковка и обзор набора часовых отверток.

Блок: 5/5 | Кол-во символов: 2982
Источник: https://stroy-podskazka.ru/instrumenty/otvertka/chasovye/

Виды отверток и их назначение

Универсальная отвертка слесарная – это инструмент, который есть практически в каждом доме.

Благодаря отвертке можно выполнять ремонтные работы разной степени сложности, главное знать, какой тип и диаметр подойдет в каждом конкретном случае.

О том, какие бывают отвертки можно узнать, если детальнее углубиться в тему.

Отличительной особенностью всех видов является разное толщина стержня.

Наиболее популярными считают отвертки с круглым и квадратным сечением, с прямым или крестообразным шлицем.

Однако технический прогресс не стоит на месте и наряду с новыми видами крепежа появляются профессиональные отвертки для вкручивания болтов, шурупов и прочих элементов.

Все это делается для того, чтобы облегчить работу потребителям.

• На данный момент кроме универсальных моделей существует еще несколько модернизированных видов отверток для проведения разных работ.

Например, переставная отвертка отличается своей универсальностью, т.к. с одной стороны стержня она плоская, а с другой крестовая.

Некоторые переставные модели имеют несколько разных наконечников, что повышает универсальность инструмента.

• Точная или как ее еще называют, тонкая отвертка – подойдет для ремонта мобильных телефонов, ее маркировка соответствует нулевому обозначению.

Изделие производят с малым размером шлица, не более 2мм, что позволяет выполнить точную работу с мелкими деталями.

• Особые эргономичные свойства приобрела двухкомпонентная отвертка, ее отличительной особенностью стала прочная рукоять из комбинированных материалов.

Для покрытия рукояти использовали полипропилен и резину.

Двухкомпонентное покрытие способствует надежному захвату, чтобы изделие уже не могло выскользнуть из рук.

• Для работы с тонкими деталями используют часовые отвертки, с их помощью ремонтируют часовые механизмы.

Размер наконечника изделия – не более миллиметра.

На этом классификация профессиональных монтажных отверток не заканчивается, существует еще много разновидностей моделей, предназначенных для определенных целей.

Блок: 5/8 | Кол-во символов: 2024
Источник: https://instrumentn.ru/otvertki/vidy-otvertok-i-ih-vybor

Формы шлица и маркировка

Существует более двадцати видов шлицев, каждый из них имеет свою форму, и предназначен для вкручивания совершенно разных крепежных элементов.

К наиболее распространенным видам относятся прямошлицевая и крестообразная отвертки.

Далее по популярности уже идут другие модели, более сложной формы.

1. Шлиц отвертки прямой выполнен в форме лопатки.

Данная модель предназначается для винтов с прямой прорезью, имеет маркировку SL и разную длину шлица.

В основном такие отвертки предназначаются для бытового использования.

2. Крестовая отвертка имеет обозначение PH.

По форме жало отвертки напоминает конус – ее четыре грани образуют крестообразный шлиц.

Используют такой вид не только в быту, но и в профессиональном строительстве.

Преимуществом является повышенная прочность изделия и качественное сцепление инструмента с винтом.

Бывают и универсальные виды таких отверток с комбинацией видов PH и SL.

На сегодняшний день существует два типа крестовых отверстий с маркировками PH и PZ.

Шлиц PZ показан на картинке справа.

В чем отличия PZ и PH?

Если винт имеет головку с обычным крестом – это PH, если же крест между граней имеет дополнительные засечки под 45 градусов, то это PZ.

Отличаются данные типы наконечников еще и тем, что вариант PZ имеет большее углубление, позволяющее лучше фиксироваться в его отверстии.

Крестообразная форма благодаря усовершенствованию помогает лучше выполнять крутящий момент благодаря большей площади прилегания.

Чем выше числовое значение рядом с маркировкой (от 0 до 3), тем больше размер шлица отвертки. Например, маркировка ph4 является наиболее высоким порогом размеров, таким инструментом можно закручивать самые крупные винты, в отличие от первого ph2.

Второй размер является наиболее популярным при проведении различного рода работ.

Требования ГОСТ 17199 распространяются на все слесарно-монтажные отвертки, которые имеют прямой или крестообразный шлиц, за исключением инструмента, предназначенного для проведения электромонтажных работ.

Блок: 6/8 | Кол-во символов: 2003
Источник: https://instrumentn.ru/otvertki/vidy-otvertok-i-ih-vybor

Специальные отвертки

Помимо основных видов существует целый набор специальных отверток, предназначенных для проведения узкоспециализированных работ.

Часто такой инструмент изготавливают производители фирменной продукции, желающие тем самым обезопасить свои товары от подделок и несанкционированного вскрытия.

К специализированным видам инструмента относятся: шестигранные модели, отвертки со шлицем в виде звездочки, трилистника, спаннера и т.д.

Такие изделия имеют нестандартную форму шлицев, что позволяет вкручивать крепеж, имеющий особую резьбу.

Подробнее о видах специализированных отверток

1. Отвертка звездочка (маркировка TORX) – имеет жало в форме шестиконечной звезды.

Инструмент используется редко – винты для данного типа устанавливают в том случае, если производитель желает ограничить несанкционированный беспроблемный доступ к технически важным деталям.

Изделие в основном используют для ремонта мелкой бытовой техники, мобильных телефонов и т.д.

2. Шестигранный шлиц имеет изделие с маркировкой HEX.

Отличительной особенностью данной модели является высокий уровень силы крутящего момента, который в разы превосходит показатели всех вышеперечисленных вариантов.

Инструмент такого вида применяют для работы в мебельной отрасли, а также в тех местах, где особенно необходимо надежное соединение.

3. Другой вариант шестигранных отверток называют шестигранниками и отличие от предыдущего вида заключается в выпуклой части наконечника.

4. Трехлучевая отвертка имеет нестандартную форму шлица в виде трилистника, что собственно и является ее преимуществом.

Крепеж такой формы почти невозможно разобрать самостоятельно, данная особенность обеспечивает надежность и защиту аппаратуры от несанкционированного проникновения внутрь систем, например звуковой аппаратуры.

5. Отвертка u-образная или «Спаннер» – имеет жало в виде двух штырей.

Спаннер используют при ремонте бытовой техники и лифтов, благодаря необычной форме инструмента часто удается избежать последствий от действий вандалов.

6. Асимметричный крест – такой шлиц метизов практически невозможно встретить в быту.

Особенностью такой формы шлица является то, что инструмент применяют в аэрокосмической промышленности.

Еще одно преимущество вида – сильный момент затяжки, который не встречается более ни в одной модели.

7. Квадратная отвертка – это также редкий вид, имеющий узкую область применения, т.к. ее наконечник выполнен в виде квадрата.

Это некая разновидность шестигранной модели.

Необычная форма наконечников специализированных отверток позволяет вкручивать, и выкручивать винты со сложной резьбой быстро и без особых усилий.

Блок: 7/8 | Кол-во символов: 2611
Источник: https://instrumentn.ru/otvertki/vidy-otvertok-i-ih-vybor

Модернизированные отвертки

Профессиональный инструмент отличается дополнительным набором функций.

Конечно же, еще не была создана звуковая отвертка по образу и подобию универсальной модели из сериала «Доктор Кто», способная посредством кибернетических волн воздействовать на различные механизмы.

Но прогресс не стоит на месте, и кто знает, может в недалеком будущем человечество получит новые и суперсовременные девайсы.

Уже сейчас существуют модели, на фоне которых отвертка слесарная выглядит моделью инструмента из прошлого.

Но по-прежнему набор отверток усиленных цельнометаллических остается востребованным кейсом для специалистов самого разного профиля.

Так чем же примечательны модернизированные виды отверток?

Об этом подробнее.

1. Диэлектрические

Отвертки этого типа применяются для электромонтажных работ.

Специальная изоляция стержня отвертки защищает мастера от удара током, что позволяет использовать инструмент для откручивания деталей, находящихся под высоким напряжением.

Данный вид инструмента часто оборудуют индикатором для распознавания скрытой проводки, что позволяет «прозванивать» данные участки в целях последующего ремонта электрических сетей.

2. Ударные

Такой вид инструмента применяют для работы с крупными деталями, поскольку принцип его действия направлен на создание усиленного импульса.

Во время вкручивания энергия удара направляется непосредственно на винт, что позволяет утопить деталь без каких-либо особых усилий.

В наборе с ударной отверткой идут различные насадки, все они, как правило, большого размера.

Данный вид часто используют при повреждениях крепежных деталей коррозией, когда крепеж намертво врастает в поверхность.

Благодаря ударному механизму открутить такие болты можно без дополнительных физических усилий.

3. Реверсивные

Для длительных работ с крепежом предназначена реверсивная отвертка с храповым механизмом.

Данный вид инструмента поставляется со сменными битами разного сечения и диаметра.

Благодаря этому инструменту можно легко вкручивать, и закручивать различные детали без отрыва руки.

Изделие имеет вращающийся наконечник, который крутится за счет обратного вращения, рука мастера в этот момент остается неподвижной.

Суперсовременная механическая отвертка больше всего подходит специалистам, чей род деятельности подразумевает частую работу с деталями.

4. Аккумуляторные

Усовершенствованный вид, имеет встроенный аккумулятор, благодаря которому изделие может работать как шуроповерт.

С таким инструментом мастеру вообще нет необходимости прилагать какие-либо усилия на вкручивание, при этом затяжка будет более качественной с выверенным усилием, чем при ручном вкручивании с помощью другого вида инструмента.

Такие модели применяется для сборки различных изделий и их ремонта.

5. Телескопические

Инструмент имеет особое строение стержня в виде удочки, позволяющее регулировать его длину.

С помощью специального запорного механизма установленный параметр длины можно надежно фиксировать.

Такие модели часто имеют магнитные наконечники, облегчающие работу мастера.

Например, при помощи магнита можно достать упавший винтик из труднодоступного места, или увеличить длину стержня для работы с инструментом с деталями, находящимися на большей глубине.

6. Динамометрические

Используют динамометрические модели инструмента в основном в высокотехнологичных отраслях, например, в авиации, кораблестроении и т.д.

В рукоятку инструмента вмонтирован специальный экран, который отображает показатели прикладываемого усилия при затяжке любой детали.

Это очень удобная и полезная функция, поскольку только так специалист может задать необходимый момент и закрепить все детали с одинаковым усилием.

Какие виды отверток нужны для работы каждому конкретному специалисту зависит от сферы деятельности человека.

На сегодняшний день существует огромное количество инструмента для выполнения самых разных видов слесарно-монтажных работ.

При выборе определенного инструмента особенно необходимо обращать внимание на маркировки изделий, только так можно обезопасить себя от покупки подделки сомнительного качества и приобрести инструмент, изготовленный в заводских условиях.

Блок: 8/8 | Кол-во символов: 4118
Источник: https://instrumentn.ru/otvertki/vidy-otvertok-i-ih-vybor

Кол-во блоков: 14 | Общее кол-во символов: 29085
Количество использованных доноров: 4
Информация по каждому донору:

  1. https://stroy-podskazka.ru/instrumenty/otvertka/chasovye/: использовано 4 блоков из 5, кол-во символов 5405 (19%)
  2. https://www.04563.com.ua/list/102524: использовано 1 блоков из 2, кол-во символов 1500 (5%)
  3. https://instrumentn.ru/otvertki/vidy-otvertok-i-ih-vybor: использовано 8 блоков из 8, кол-во символов 13924 (48%)
  4. https://www.ngpedia.ru/id227673p3.html: использовано 1 блоков из 2, кол-во символов 8256 (28%)

Типы отверток: головки винтов и типы приводов

Покупка отверток в строительном магазине может быть пугающей, особенно для непосвященных. Вам нужна плоская головка или Филлипс? В чем разница между 3/8 дюйма и 7/16 дюйма? А нужен ли полный комплект или можно обойтись одной «универсальной» моделью?

Существуют десятки различных видов отверток и постоянно появляются новые, поскольку производители разрабатывают новые типы винтов. К счастью, на самом деле существует всего несколько разновидностей, которые средний домовладелец должен держать под рукой.

Что такое отвертка?

Отвертка – это ручной или механический инструмент, используемый для заворачивания винтов. Типичная простая отвертка имеет ручку и стержень, заканчивающийся наконечником, который пользователь вставляет в головку винта перед поворотом ручки. Эта форма отвертки была заменена на многих рабочих местах и ​​дома более современным и универсальным инструментом, электродрелью, поскольку они работают быстрее, проще и также могут сверлить отверстия.

Вал обычно изготавливается из прочной стали, устойчивой к изгибу или скручиванию.Наконечник может быть упрочнен, чтобы противостоять износу, обработан темным покрытием наконечника для улучшения визуального контраста между наконечником и винтом, или может быть ребристым или обработанным для дополнительного «захвата».

Ручки обычно изготавливаются из дерева, металла или пластика и обычно имеют шестиугольное, квадратное или овальное поперечное сечение для улучшения захвата и предотвращения скатывания инструмента при установке. Некоторые ручные отвертки имеют сменные наконечники, которые вставляются в гнездо на конце вала и удерживаются механически или магнитно.

Они часто имеют полую ручку, которая содержит наконечники различных типов и размеров, а также обратимый храповой механизм, который позволяет несколько полных оборотов без изменения положения наконечника или руки пользователя.

Отвертка классифицируется по ее наконечнику, форма которого соответствует пазам, канавкам, выемкам на приводных поверхностях и т. Д. На головке соответствующего винта. Правильное использование требует, чтобы наконечник отвертки входил в контакт с головкой винта того же размера и обозначения типа, что и наконечник отвертки.

Наконечники отверток доступны в большом количестве типов и размеров (Список винтовых приводов). Два наиболее распространенных типа – это простой «лопастной» тип для винтов с прорезью и крестообразный шлиц, обычно называемый «крест-накрест», «крест-накрест» или «крест-накрест».

Рассмотрим подробнее различные типы отверток.

Типы головок отверток

Отвертки состоят из трех основных частей: рукоятки, стержня и головки. Отвертки обычно классифицируются по типу головки. Вот некоторые из наиболее распространенных:

1. Отвертка с крестообразным шлицем

Отвертка с крестообразным шлицем была создана и запатентована Генри Филлипсом в 1930-х годах и первоначально использовалась на Cadillac 1936 года. Самое замечательное в этом то, что, в отличие от винта с плоской головкой (с одним гребнем на конце, который вставляется в винт с одним пазом), отвертка Phillips является самоцентрирующейся.

Его X-образная форма не выскользнет из винта с X-образной прорезью. Вместо этого он плотно зажимает винт в центре, если он подходит для винта.

Отвертка Phillips имеет головку с заостренными краями в форме креста, которые аккуратно входят в крестовые пазы винта Phillips. Вы можете купить отвертку Phillips пяти разных размеров, от нуля до четырех, причем четыре являются самыми большими.

Если вы любите строить вещи сами, вам, вероятно, понадобится несколько отверток Phillips различных размеров, и наличие беспроводной электрической отвертки Phillips в вашем наборе инструментов действительно может пригодиться.Головки винта Phillips обеспечивают более плотную посадку, чем винты с плоской головкой, поэтому их используют большинство фабрик и мастеров. Винты обычно легкие и относительно небольшие.

Хитрость заключается в том, чтобы подобрать отвертку к типу и размеру используемых вами винтов. Ваш выбор винта зависит от типа выполняемой работы. Для большей части силового привода используйте винты с крестообразным шлицем (в которые входят как винты с крестообразным шлицем, так и винты с позицией). Используйте винты с одной шлицевой головкой для столярных и столярных работ. Для винтов с крестообразным шлицем используйте только крестовую отвертку.

2. Отвертка с плоской головкой

Отвертка с плоской головкой – это отвертка с клиновидным плоским наконечником, используемая для затягивания или ослабления винтов с прямым линейным пазом в головке.

Это, пожалуй, самый распространенный инструмент на планете – широко распространенная отвертка с плоской головкой. В каждом ящике для мусора есть один или два. Хотя он бывает разных форм, концепция всегда неизменна. К стальному стержню, сплющенному в форме клина на конце, будет какая-то ручка.Этот плоский наконечник идеально подходит по размеру, чтобы поместиться в винт с прямым шлицем в головке соответствующей формы.

С точки зрения технологии отверток, отвертки с плоской головкой являются самой базовой моделью. Лезвие имеет форму долота и (как вы могли догадаться) плоское. Они вставляются в винты с прорезями, на которых имеется зазубрина, проходящая через диаметр головки.

В зависимости от размера отвертки с плоской головкой можно использовать как многофункциональный инструмент. Вы можете использовать их, чтобы поднимать гвозди или открывать банки с краской.Тем не менее, в наши дни вы не найдете много винтов с прямым шлицем, поскольку они хуже всех, когда дело доходит до кемпинга.

Существуют отвертки с плоской головкой разных размеров, поэтому выберите в своем ящике с инструментами ту, которая наиболее точно соответствует той работе, которую вы с ней выполняете, то есть ту, лезвие которой лучше всего подходит к отверстию для винта. Для прорезей в винтах с плоской головкой не просто требуется более широкий наконечник по мере увеличения размера винта, он также должен быть толще.

Отвертки с плоской головкой различаются по толщине, пропорциональной их ширине, что должно обеспечить надежный захват в пазу винта.Основным недостатком отвертки с плоской головкой является то, что она может выскользнуть из паза для винта, поэтому выбор подходящей отвертки является ключом к правильному использованию.

Размеры: Отвертки с плоской головкой бывают стандартных размеров, обычно в долях дюйма. Некоторые распространенные размеры – 1/8, 3/8 и 1/4 дюйма.

3. Шестигранный ключ, шестигранный ключ, отвертка с шестигранной головкой

Даже если вы никогда специально не покупали отвертку, одна из них может быть у вас в ящике для мусора.Если да, то, вероятно, он был в комплекте с вашей Ikea или другой мебелью, собранной своими руками. Также они отлично подходят для ремонта велосипедов.

Шестигранные или шестигранные ключи могут выглядеть не как обычная отвертка с отдельной головкой, стержнем и ручкой, а скорее как L-образный кусок металла с шестигранными концами. Они входят в шестигранные отверстия в шурупах.

Размеры: Шестигранные ключи обычно бывают стандартных размеров. Шестигранные ключи на 1/16, 3/16 и 5/16 дюйма широко распространены, но вы можете найти их разных размеров.Вы также можете найти их европейских размеров, измеряемых в миллиметрах. Иногда шестигранные ключи входят в комплект винтов, для которых они предназначены, поэтому вам, возможно, вообще не нужно беспокоиться о размерах.

4. Отвертка Torx, отвертка Star bit

Torx – торговая марка. Головка отвертки Torx представляет собой шестиконечную звезду. Вы найдете винты Torx на велосипедах, компьютерах, автомобильных запчастях и многом другом, поскольку они становятся все более популярными. Благодаря своей форме они особенно устойчивы к выпиранию.По этой причине многие плотники фанаты этого.

Размеры: Отвертки Torx выпускаются целых размеров, обычно стилизованных под букву «T.» Размеры Т10 и Т25 являются общими.

5. Японский промышленный стандарт

Они имеют крестообразную форму и очень похожи на крестовые отвертки. Иногда их можно использовать как взаимозаменяемые.

Всегда выбирайте отвертку, соответствующую японскому промышленному стандарту, если вы не хотите жертвовать качеством отвертки.Японские правила требуют, чтобы электронное оборудование и сопутствующие устройства всегда были качественными.

Отвертка JIS имеет ту же крестообразную форму, что и крестовая отвертка. Тогда это отличный выбор для решения проблемы выкручивания винтов всякий раз, когда вы используете это чаще.

Отвертка подходит для открытия JIS-совместимых винтов. Самое приятное то, что такие отвертки очень прочные и их нелегко повредить. Таким образом, вам всегда понравится соотношение цены и качества, которое вы получите с отвертками.

6. Tri-Wing и Tri-Point Отвертка с головкой

Вы часто встретите их небольшого размера. Согласно Popular Mechanics, трехстворчатые или трехточечные винты используются в электронике, а именно в продуктах Microsoft, Apple и Nintendo, чтобы побудить владельцев искать профессиональный ремонт.

Не путайте это с отверткой Tri-Wing. У этого есть наконечник с тремя Y-образными лезвиями, расположенными на расстоянии 120 градусов друг от друга. В отличие от трехугольной отвертки, трехугольную отвертку невозможно открыть с помощью шестигранной отвертки.Для работы вам просто понадобится трехточечный драйвер.

Вы, наверное, заметили, что эта отвертка широко используется в технической индустрии. Это для людей, которые постоянно работают с электронными приборами. То же самое может быть здорово и для тех, кто работает в аэрокосмической сфере. Мобильные ремонтные мастерские будут вкладывать большие средства в такие отвертки, поскольку винты с тройным наконечником широко распространены в смартфонах.

Отвертка имеет трехстворчатую форму, что очень важно для вставки в треугольные головки и винты. Отвертки этого типа находят широкое применение в промышленности, особенно в аэрокосмической промышленности.Это связано с тем, что в таких отраслях требуется много точной работы.

Трудно использовать отвертку другого типа для выкручивания трехлопастного винта. Если у вас есть бытовая техника с такими типами шурупов, тогда необходимо обзавестись трехгранной отверткой.

7. Robertson Отвертка с головкой

Эти отвертки с квадратной головкой популярны в Канаде. Взглянув на конструкцию отвертки Роберсона, вы заметите, что на ее конце есть углубленное квадратное гнездо.Эта утопленная розетка необходима для того, чтобы вы могли приложить очень большое усилие вращения к головке винта, не допуская ее соскальзывания.

У отвертки нет наконечника. В таком случае лучше всего откручивать жесткие гайки или винты, не беспокоясь о том, что отвертка погнет кончик.

Отвертка распространена в Канаде, как указано в заголовке. Самая большая причина, по которой эту отвертку предпочитают, – это максимальный допуск крутящего момента, с которым она может справиться. Вы, вероятно, найдете это обычным для механиков или плотников, живущих в Канаде.

8. Pozidriv Отвертка с головкой

Это тоже похоже на Phillips. Винты Pozidriv восьмиконечные. Они имеют крестообразную прорезь и более мелкую X-образную прорезь сверху. Они популярны в Европе.

Отвертка Pozidriv была изобретена для решения проблемы выкатывания. Именно здесь отвертка имеет тенденцию выскальзывать из целевой головки винта каждый раз, когда вы прикладываете больший крутящий момент. Это часто приводит к травмам или царапинам на поверхности.

Некоторые считают отвертку Pozidriv улучшенной версией отвертки Philips. Это потому, что у него есть четыре дополнительных линии от его центра, что важно для улучшения его сцепления. Наконечник этой отвертки, однако, немного тупой из-за конструкции. Это означает, что вам нужно приложить больший крутящий момент, если вы хотите, чтобы отвертка работала плавно.

Конструкция делает его идеальным выбором, если вы хотите повысить скорость выполнения задач. Вы, вероятно, найдете этот тип отвертки распространенным в западных странах.Это помогает пользователю работать более точно и тратить меньше времени.

Типы отверток

Различные типы отверток обычно определяются формой наконечника привода, которая соответствует конкретному типу головки данного винта. Однако другие типы отверток зависят от конкретного применения или предназначены для определенных отраслей промышленности.

Некоторые из наиболее распространенных типов отверток подробно описаны в разделах ниже.

1. Крестовая отвертка

Крестообразные отвертки, также известные как крестовые отвертки, являются одним из наиболее распространенных типов.Отвертка Phillips – еще один вариант для многих приложений, с которыми вам, возможно, придется справиться. Его также называют крейцкопфом из-за угловой конструкции наконечника.

Можно сказать, что это более продвинутая форма шлицевой отвертки. Скорее всего, вы в основном будете использовать его на продуктах из европейских стран. Людям нравится такая отвертка, потому что она обеспечивает больший захват по сравнению с некоторыми другими вариантами. Вы также можете приложить больше давления, не беспокоясь, что он может выскользнуть из гнезда, как шлицевая отвертка.

Благодаря своей общей эффективности отвертка быстро заменила использование шлицевых отверток в различных устройствах.

2. Отвертка Torx или звездообразная

Отвертка Torx известна своей эффективной конструкцией. Его легко отличить от других благодаря дизайну в форме цветка. Благодаря своей эффективности отвертка стала популярной в коммерческой и электротехнической областях. Тем не менее, то же самое может быть хорошим выбором и для проектов DIY.

Если вы хотите получить лучшие драйверы Torx, рассмотрите варианты размера от 0.От 03 дюймов до 0,81 дюйма. Как правило, они имеют широкий спектр применения. Конструкция отвертки Torx обеспечивает большее пространство для контакта между наконечником и головкой винта. Таким образом, вы можете приложить больший крутящий момент, не повредив при этом головку или наконечник отвертки.

Хороший пример – открытие контроллера Xbox one. Таких винтов Torx придется откручивать очень много.

3. Изолированные отвертки

Изолированные отвертки, также известные как безопасные отвертки, важны для принятия мер безопасности в потенциально опасных ситуациях.Они изготовлены из непроводящих материалов, таких как резина. Отвертки VDE также разработаны с учетом требований безопасности. VDE – это международно аккредитованное учреждение, которое тестирует инструменты для подтверждения их соответствия необходимым стандартам безопасности. Эти инструменты идеальны для электриков.

4. Динамометрические отвертки

Не путать с Torx, отвертка с динамометрическим ключом похожа на динамометрический ключ. Оба используются для приложения указанного крутящего момента, который должен быть достаточным, но не слишком чрезмерным.Они идеально подходят для достаточной затяжки винтов, не повреждая материал, который они скрепляют, и достаточно затянуты в обратном направлении, чтобы они не выпали. Динамометрическая отвертка оснащена муфтой ограничения крутящего момента, которая позволяет ограничить силу, прилагаемую сверх определенного порогового значения.

5. Отвертка с плоской головкой

Отвертка с шлицевой или плоской головкой, вероятно, является наиболее распространенным видом ручного инструмента. Он имеет плоский наконечник, используемый для винтов с прямым линейным выступом через головку.Отвертки с плоским лезвием универсальны и, как правило, могут использоваться для различных целей.

6. Отвертка Tri-Wing

Они используются для определенных устройств, таких как консоли, мобильные телефоны и камеры. Они часто имеют довольно маленькие наконечники, чтобы их можно было использовать с меньшими винтами и компонентами.

7. Отвертка Pozidriv

Отвертки Pozidriv по сути являются обновленной версией Philips. Они были разработаны для уменьшения эксцентриситета, когда отвертка выскальзывает из головки винта при приложении большего крутящего момента.

8. Отвертка с шестигранной головкой

Шестигранные ключи или гаечные ключи являются более популярными инструментами для ослабления или затяжки винтов с шестигранной головкой. Однако существуют шестигранные отвертки, которые служат той же цели, и инструменты с шестигранной головкой часто входят в комплекты.

9. Квадратная отвертка

Отвертка с квадратной головкой подходит для винтов с квадратной выемкой. Он был изобретен, чтобы уменьшить проблему выпрямления винтов с прорезью и, следовательно, ускорить процесс крепления.

10.Электрические отвертки и ударные отвертки

Как следует из названия, для работы этого типа отверток требуется электричество. Многим они нравятся, поскольку они просты в использовании и работают быстрее.

Ударные отвертки лучше всего подходят для заворачивания длинных винтов. Это облегчает вашу работу при выполнении сложных и крупных проектов. Они также могут выполнять базовые задачи сверления, которые вы, возможно, имеете в виду.

Новые модели теперь оснащены светодиодной подсветкой для освещения рабочего места, чтобы вам было легче работать.Электрические отвертки и ударные отвертки бывают разных форм. Наиболее распространенные варианты перечислены ниже.

Cordless – Аккумуляторные отвертки – лучший выбор для профессионалов, у которых мало времени для работы над проектом.

Кроме того, домашним мастерам понравится использование аккумуляторных отверток, поскольку они выделяются как удобный инструмент. С этим вы будете наслаждаться свободой портативности, в то же время заряжая аккумулятор, когда он разряжается.

Проводной – если вам нужен больший крутящий момент, вам следует подумать о проводной электрической отвертке.Благодаря этому такая модель отлично подходит для тяжелых и промышленных применений. Вы всегда будете ограничены длиной шнура питания.

11. Прецизионные отвертки

Эти отвертки используются для очень маленьких устройств, где используются очень маленькие винты. Примером этого может быть точная работа на часах и мобильных телефонах.

12. Треугольная отвертка

Инструменты с треугольной головкой отвертки встречаются реже, но они идеальны для определенных применений.Треугольная головка отвертки выгодна тем, что ее конструкция делает ее более надежной и защищенной от взлома, чем альтернативные варианты. Эти инструменты часто используются с техникой, игрушками и электроникой.

13. Магнитные отвертки

Выкручивание винтов – распространенная проблема при работе с различными типами отверток. Если у вас возникла такая проблема, лучше подумать о приобретении магнитной отвертки. Его наконечник намагничен, поэтому вы не потеряете винт, если вытащите его из отверстия или попытаетесь вставить.

Магнитный наконечник делает его идеальным выбором при работе с электроникой и часами с маленькими винтами, которые легко потерять. Имейте в виду, что часы не будут работать правильно, если один из винтов отсутствует. Таким образом, тем, кто работает с роскошными часами, следует подумать о приобретении отвертки такого типа.

14. Отвертки с храповым механизмом

Отвертки с храповым механизмом имеют встроенный механизм, который позволяет прикладывать усилие только в одном направлении, позволяя свободно перемещаться в другом направлении.Эти ручные инструменты работают аналогично гаечным ключам с храповым механизмом.

Отвертка с храповым механизмом позволяет получить максимальный крутящий момент в одном направлении. По этой причине отвертка с храповым механизмом идеально подходит для быстрого ослабления или закручивания винта. Отвертка может двигаться только в одном направлении в любой момент времени. Как только вы измените направление, он будет передавать максимальный крутящий момент в новом направлении.

Если вам нужно выполнить работу быстрее, тогда вы выберете именно эту отвертку. Это обычный выбор для тех, кому нужно быстрее справляться с более крупными проектами.Его характеристики и работа делают его популярным среди профессиональных механиков и производителей автомобилей.

Размеры отверток

Отвертки бывают разных размеров. Помимо стандартных больших, средних и малых, есть также короткие отвертки, которые идеально подходят для использования в ограниченном пространстве. Ширина острия и длина как лезвия, так и всего инструмента обычно измеряется в миллиметрах (мм).

Обратите внимание, что некоторые сорта и бренды могут предлагать другие варианты размеров.Например, существует четыре стандартных размера отвертки Phillips. Они варьируются от № 0 до № 4, где № 0 – самая маленькая отвертка.

Некоторые инструменты можно также классифицировать по размеру torx. Это обозначается буквой T, за которой следует число – например, отвертки T10. Он варьируется от миниатюрных отверток до T45 и выше. Эта система также может быть применена к винтам, помогая вам выбрать соответствующую отвертку для винта определенного размера.

Части отвертки

Отвертка состоит из трех основных частей:

  • Рукоятка
  • Вал или хвостовик
  • Наконечник или насадка привода

Все три детали изготавливаются в процессе производства с использованием машины для формирования материала правильной формы с помощью экструдера и термообработки для достижения желаемой прочности на разрыв.

1. Рукоятка отвертки

Рукоятки отвертки используются для захвата и обычно имеют такую ​​форму, которая предотвращает перекатывание по плоской поверхности. Они также могут иметь эргономичную конструкцию для повышения комфорта при захвате. Материалы, используемые в производственном процессе, со временем изменились, и теперь стало больше разнообразия инструментов, предназначенных для использования в конкретных приложениях.

Чаще всего ручки эргономичны и сделаны из твердого пластика, такого как ацетат целлюлозы и резины.Они также могут быть покрыты нескользящим мягким материалом, например термопластической резиной, для улучшения сцепления.

2. Вал или хвостовик

Вал или хвостовик обычно изготавливаются из прочной стали, чтобы избежать деформации изгиба или скручивания при приложении силы. Вал будет закругленным или шестиугольным, чтобы можно было использовать гаечный ключ или гаечный ключ для приложения повышенного крутящего момента. Вал, как правило, отличается по цвету и материалу от наконечника привода, который может быть взаимозаменяемым.

3.Наконечник привода или бит

Наконечник привода может быть неотъемлемой частью хвостовика, если он не съемный. В качестве альтернативы это может быть сменная деталь, известная как отвертка, похожая на сверло. Они предназначены для использования с многоразрядными инструментами. Наконечник также может называться головкой отвертки.

Применение и применение отвертки

Отвертка – один из самых важных ручных инструментов в любом наборе инструментов. Есть много ситуаций и профессий, когда отвертка является неотъемлемой частью выполнения конкретной задачи, связанной с ослаблением или затяжкой крепежных элементов.

  • Некоторые из наиболее распространенных применений отверток включают:
  • Электронное и электрическое оборудование
  • Открытие мобильных телефонов
  • Открытие компьютеров
  • Механическое и промышленное производство
  • Деревообработка и столярные изделия
  • Металлоконструкции и крепление дерева к металлу
  • Горючие окружающая среда

Следует также отметить, что некоторые типы отверток лучше всего подходят для определенных применений. Например, отвертки лучшего электрика будут изолированы, чтобы защитить пользователя.И наоборот, отвертки Phillips используются более разнообразно, поскольку эти инструменты подходят для различных приложений общего назначения.

СВЯЗАННЫЕ СООБЩЕНИЯ

Отвертка | Toolpedia Wiki | Фэндом

Несколько отверток. Сверху: две шлицевые отвертки, квадратная отвертка, крестовая отвертка №1 и крестовая отвертка №2. Josiah Carberry Collection ..

Отвертка – ручной инструмент, предназначенный для заворачивания винтов.Наконечник входит в паз. Самыми распространенными типами отверток являются шлицевые отвертки и отвертки с крестообразным шлицем, но существует множество типов отверток, в том числе Torx (звезда), квадратная, треугольная и многие другие.

Детали []

Отвертка состоит из ручки, стержня и наконечника.

Ручка []

Ручки традиционно были деревянными и цилиндрическими. Современные отвертки имеют пластиковые ручки, которые могут иметь рифленую, резиновую оболочку и / или форму для лучшего захвата.

Хвостовик []

Хвостовик соединяет наконечник с рукояткой. Чаще всего это круглое поперечное сечение, но некоторые отвертки имеют квадратный или шестигранный хвостовик, что позволяет использовать гаечный ключ для дополнительного усилия.

Наконечник []

Наконечник вбивает винт, плотно входит в выемку или гнездо в верхней части винта и захватывает его, чтобы повернуть. Наконечники могут быть намагничены, чтобы удерживать винт перед тем, как он будет вставлен в отверстие.

В то время как большинство отверток имеют цельный наконечник, другие принимают биты для винтов, что позволяет одной отверткой потенциально повернуть любой тип винта.Эти отвертки с несколькими битами могут включать в себя место для хранения дополнительных бит в ручке.

Типы отверток []

  • Отвертка шлицевая
  • Отвертка крестовая
  • Отвертка Torx
  • Шестигранник, аналог шестигранного ключа
  • Отвертка с квадратным шлицем (Robertson)
  • Отвертка с треугольной головкой
  • Отвертка с винтовым креплением
  • Изолированная отвертка
  • Отвертка ювелирная
  • Отвертка с крестообразным шлицем

См. Также []

  • Список типов отверток
  • Бита для сверла, позволяющая заворачивать винты
  • Шестигранный ключ, также известный как шестигранный ключ, инструмент для поворота винтов с шестигранной головкой
  • Гаечный ключ, инструмент в виде отвертки для заворачивания гаек
  • Отвертка с возвратно-поступательным движением, также известная как отвертка Янки, работает, нажимая ручку на наконечник, а не поворачивая инструмент
  • Шуруповерт, электрическая отвертка, похожая на дрель
  • Дрель или аккумуляторная дрель, часто используемая в качестве шуруповерта

Простое руководство по отвертке с крестообразным шлицем размером

Состоящая из наконечника с крестообразным шлицем и стержня определенной длины, крестообразной или крестообразной отвертки работает почти так же, как отвертка с одинарной или плоской головкой.Однако, в то время как отвертка с плоской головкой представляет собой отдельное металлическое лезвие разной толщины и ширины, отвертка с крестообразным шлицем состоит из более толстого металлического стержня, который не сужается, а обрабатывается на кончике в форме «+».

Отвертка с крестообразным шлицем бесполезна для головки винта с одним пазом; он используется для заворачивания и удаления винтов, соответствующих его конструкции. Головки винтов, которыми оснащены приводы Phillips, могут быть закругленными или плоскими, но, как и винты с одним шлицом, они бывают разных размеров, включая ширину и толщину пересекающихся пазов.

Отвертка с крестообразным шлицем

Ознакомьтесь с наборами отверток на Amazon.

Отвертки с крестообразным шлицем бывают размеров, обозначенных цифрами, а не размерами, как, например, в случае обычных отверток или отверток с плоской головкой. Винты также обозначены номерами от 0 до 24. Винты могут быть обработаны под однопроходные или крестовые отвертки. Плоские отвертки с одной прорезью измеряются в дюймах и подходят для конкретного размера винта, в некоторых случаях более одного.

Отвертки с крестообразным шлицем предназначены для работы с теми же винтами, но только с крестообразными головками. Поскольку существует всего пять типоразмеров отверток с крестообразным шлицем, каждая из них подходит как минимум для двух размеров винта, но иногда может даже соответствовать до пяти, как с №2.

Крестообразная отвертка № 0 подходит для винтов с номерами 0 и 1, а крестовая головка № 1 подходит для винтов с номерами 2, 3 и 4. Крестообразные отвертки № 2 подходят для винтов с номерами 5, 6, 7, 8 и 9. Головка Phillips № 3 работает с винтами с номерами 10, 12, 14 и 16, а головка Phillips № 4 соответствует винтам с номерами 18, 20 и 24.Система нумерации, хотя и трудно уследить, является одним из способов определить, какая отвертка работает с каким винтом. Другой способ требует проб и ошибок.

Наборы отверток с крестообразным шлицем и дополнительные типы

В любой полный набор отверток входят отвертки с плоской и крестообразной головкой, размер отверток варьируется от 0 до 4, а длина рукоятки и стержня может быть разной. В наборе вы можете найти специальный короткий драйвер с головкой под крестообразную отвертку с 1 ½-дюймовым валом, а также несколько драйверов с четырехдюймовым валом.Однако существует множество других типов этих отверток с валом длиной от восьми до девяти дюймов. Также доступны крестовые отвертки с быстро вращающимися валами. Они имеют небольшой изгиб посередине вала, прежде чем снова выпрямиться. Конструкция обеспечивает более быстрое вращение винта и дополнительный крутящий момент.

Существуют десятки отверток с крестообразным шлицем с небольшими вариациями рукоятки, стержня и наконечника отвертки, но все они бывают одного из пяти стандартных размеров.Они доступны в наборах и по отдельности, и их полезно иметь в комплекте инструментов на тот день, когда вы неизбежно работаете с винтами с крестообразным шлицем.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

30 типов отверток – их размеры и применение в 2021 году

Независимо от того, являетесь ли вы энтузиастом DIY или профессионалом, в вашем ящике для инструментов должен быть набор отверток. Наверное, это первый инструмент, которым мы пользуемся в детстве, и у всех нас есть небольшой опыт в его использовании.Вы знаете, сколько различных типов отверток доступно на рынке? Каждый тип разработан для конкретной задачи и помогает вам в работе.

Скорее всего, вы уже много лет используете отвертку, которая на самом деле не предназначена для этой цели, и на рынке есть более умный вариант, о котором вы, возможно, ничего не знаете!

30 различных типов отверток – их размеры и применение в 2021 году

Что ж, вот для чего мы здесь! Прочитав его полностью, вы точно узнаете, какие отвертки вам нужны!

Помните, что использование отвертки неправильного типа не только помешает вам повысить квалификацию, но и повредит несколько компонентов.Чтобы вы знали обо всех типах отверток, доступных на рынке, мы составили список отверток, чтобы познакомить вас с их названиями, использованием и пользователями. Итак, без лишних слов, давайте обсудим их один за другим.

1. Щелевые драйверы

Это самый распространенный тип отверток, который есть почти в каждом доме. Она также известна как отвертка с плоской головкой или плоским лезвием из-за плоской формы ее единственной головки. Они бывают разных размеров, но отвертки 5,5 и 8 мм широко используются для домашних и домашних работ.

Зачем это нужно?

Отвертка шлицевая нужна каждому. Это простейший универсальный инструмент, который можно использовать для облегчения или облегчения выполнения домашних задач. Отвертки с плоским шлицем и плоские отвертки – это типы шлицевых отверток. Первый тип имеет более широкий наконечник, чем вал, в то время как второй имеет такую ​​же ширину, что и ведущий вал.

Кому это следует использовать?

Это самый простой и базовый инструмент, присутствующий в каждом наборе инструментов.Плотники, механики, любители DIY и все, кому нужно затянуть или ослабить винты, должны иметь его у себя дома.

использует

Этот простой инструмент с одной головкой необходим в каждом доме. Его может использовать каждый, от механика до плотника и от домохозяйки до студента инженерного факультета. Исправить розетку, открыть дверную ручку, затянуть ручку шкафа и открыть винт вашего автомобиля – вот лишь несколько примеров ее использования.

Таблица прецизионных размеров с пазами

Ширина наконечника (SAE) Ширина наконечника (метрическая система)
# 1 0.8 мм
# 2 1 мм
# 3 1,2 мм
# 4 1,5 мм
# 5 1,8 мм
# 6 2 мм
# 7 2,5 мм 3/32 “
# 8 3 мм 1/8 “
# 9 3,5 мм
# 10 4 мм 5/32 “

Таблица стандартных размеров с прорезями

Ширина наконечника (SAE) Ширина наконечника (метрическая система)
# 1 3/16 дюйма
№ 2 4.5 мм
# 3 5 мм
# 4 7/32 “ 5,5 мм
# 5 6 мм
# 6 1/4 “ 6,5 мм
# 7 5/16 дюйма
# 8 3/8 дюйма

2. Отвертки Philips

Также известна как крестовая отвертка из-за угловой формы наконечника.Эта отвертка представляет собой немного продвинутую шлицевую отвертку и используется для головок винтов, произведенных в европейских странах. Это также один из видов небольших отверток, обеспечивающий лучший захват инструмента. Вы можете прикладывать большее усилие и усиливать усилие, не беспокоясь о том, что инструмент выскользнет из рук.

Зачем это нужно?

Х-образная форма инструмента обеспечивает лучшее сцепление при затягивании или откручивании винтов. Угловой наконечник и более тонкие лезвия этой отвертки позволяют вставить отвертку глубже, не теряя при этом возможности захвата.Его можно использовать для разных задач, поэтому он нужен для облегчения жизни.

Кому это следует использовать?
Отвертки Philips

эффективнее плоских отверток. Благодаря простоте использования они быстро заменяют шлицевые отвертки. Те, кто хочет совершенства в своей работе, не должны игнорировать отвертки Philips.

использует
Отвертки Philips

доступны в различных размерах. Вы можете выбрать от нуля до четырех размеров в зависимости от вашей работы.Если говорить об использовании отверток Philips, то их можно отнести к разным, от мебели до бытовой техники. Купите его, чтобы упростить себе домашние дела, профессиональные задачи и проекты DIY.

Таблица прецизионных размеров Phillips

Ширина наконечника (метрическая) Размер винта Фитинги
# 1 1 мм
# 2 1,5 мм
# 3 2 мм
№ 4 2.5 мм 0-1
# 5 3 мм 2-4
Ширина наконечника (метрическая) Размер винта Фитинги
# 1 3,5 мм 5-9
# 2 5 мм 10-14, 16
# 3 6 мм 18, 20, 24
# 4 8 мм 5/8 дюйма и 3/4 дюйма

3.Pozidriv Отвертка

Camming-out – это, наверное, самая раздражающая вещь, которую никто не хочет испытывать. Это принцесса, в которой отвертка выскальзывает из головки винта, когда вы пытаетесь приложить больше крутящего момента. Чтобы решить эту проблему, производятся отвертки Pozidriv. Это расширенная версия отверток Philip, которую вы можете определить по четырем дополнительным линиям, исходящим из центра. Однако кончик отвертки немного тупой, что позволяет приложить дополнительный крутящий момент к отвертке, чтобы вы могли работать плавно.

Зачем это нужно?

Вы можете видеть параллельные стороны с крестообразной головкой отвертки, которая предотвращает выталкивание, когда вы пытаетесь затянуть или ослабить отвертку. Это дает лучший опыт работы, и вы можете выполнять свои задачи мгновенно. Это избавляет пользователей от повторения одной и той же задачи, чтобы добиться точности.

Кому это следует использовать?

Pozidriv – это отвертка с крестообразным шлицем, которая в основном используется в западных странах. Это поможет вам работать точно и не тратить зря время.Электрики, линейные инженеры и все профессионалы, чья обязанность заключается в быстром ремонте, должны сделать выбор в пользу этого.

использует

Он имеет размеры от 1 до 3 и может использоваться для различных задач, от простых домашних задач до сложной электронной работы.

4. Отвертки Torx

Это отвертка в форме цветка, известная своим эффективным дизайном. Он широко используется в электрической и коммерческой областях. Тем не менее, это становится все более распространенным и в проектах DIY.Если говорить о размерах драйверов Torx, доступных на рынке, то вы можете выбрать от 0,03 дюйма до 0,81 дюйма.

Зачем это нужно?

Среди ранее описанных типов головок отверток головка отвертки Torx является уникальной, поскольку она обеспечивает большее пространство для контакта между головкой винта и наконечником отвертки. Это позволяет получить больший крутящий момент, не повредив наконечник отвертки. Инструмент никогда не выскальзывает из рук, и можно сосредоточиться на работе, а не снова взять отвертку.

Кому это следует использовать?

Отвертка может выдерживать большее давление и обеспечивает улучшенный крутящий момент. Настоятельно рекомендуется людям, работающим над сложными проектами, такими как открытие контроллеров Xbox one, где им приходится обращаться с тонкими винтами.

использует
Отвертки Torx

имеют номера от T1 до T100, что означает, что их можно использовать для различных задач. Чаще всего эти типы головок отверток используются в сфере безопасности, механике и торговле.Если вы планируете покупать их для строительных работ, вам лучше всего подойдет диапазон от T15 до T25.

Таблица размеров шестигранных ключей

Ширина наконечника (SAE) Ширина наконечника (метрическая система)
# 1 7 мм
# 2 ,9 мм
# 3 3/64 дюйма 1,2 мм
# 4 1,3 мм
№ 5 1.5 мм
# 6 1/16 дюйма 1,6 мм
# 7 5/64 “ 2 мм
# 8 3/32 дюйма 2,4 мм
# 9 2,5 мм
# 10 7/64 “ 2,8 мм
# 11 3 мм
# 12 1/8 “ 3,2 мм
# 13 9/64 “ 3.5 мм
# 14 5/32 “ 4 мм
# 15 11/64 “ 4,4 мм
# 16 4,5 мм
# 17 3/16 дюйма 4,8 мм
# 8 5 мм
# 19 13/64 “ 5,2 мм
# 20 7/32 “ 5,5 мм
# 21 15/64 “ 6 мм
# 22 1/4 дюйма 6.4 мм

5. Отвертки с шестигранной головкой

Следующая отвертка в нашем списке наиболее распространенных типов отверток – шестигранные отвертки. Он также известен как шестигранный ключ или шестигранный ключ. Шестигранный привод имеет толстые отверстия и толстые отвертки, которые позволяют приложить столько усилия, сколько нужно, чтобы открутить гайку. Помните, что шестигранные отвертки не предназначены для винтов, они скорее помогают вам затягивать или ослаблять болты и гайки.

Зачем это нужно?

Шестигранные отвертки – это небольшие отвертки с длинным стержнем.Обычно они поставляются без ручки, поэтому вы можете удобно работать в тесном пространстве. Конструкция отвертки выдерживает высокое давление и обеспечивает соответствующий крутящий момент.

Кому это следует использовать?

Вне зависимости от того, есть ли у вас велосипед или автомобиль, в вашем ящике с инструментами должен быть шестигранник. Среди всех типов отверток и их применения шестигранные отвертки являются чем-то уникальным. У них нет острых головок, как у Philips или других типов аккумуляторных отверток, они имеют цилиндрическую шестиугольную форму, чтобы надежно удерживать болт.

использует

Благодаря своей совместимой конструкции они используются при обслуживании тюрем, где небольшие камеры хранения и тюрьмы требуют высокой точности. Они также очень полезны при обслуживании велосипедов и транспортных средств. Производители мебели не должны забывать иметь при себе пару таких, чтобы собирать или разбирать мебель.

6. Отвертки Robertson

Если вы работали с разными типами насадок для отверток, вам было бы трудно различать драйверы Робертсона.Он имеет углубленное квадратное гнездо, которое позволяет применять очень большое усилие поворота. У него нет наконечника, и его можно использовать, чтобы открутить твердую гайку или винт.

Зачем это нужно?

Вероятно, это наименее распространенный тип отверток, и он редко входит в домашний набор инструментов. Однако, если вы являетесь гражданином Канады или иммигрантом, проживающим в Канаде, вы, должно быть, использовали его, поскольку он часто используется там. Самая большая причина для этого – максимальный допуск крутящего момента для всех типов приводов.

Кому это следует использовать?

Каждый механик или плотник, работающий в Канаде, должен иметь его, так как эта отвертка канадского происхождения имеет там избыточное применение. Если вам нужен отличный крутящий момент и устойчивость к давлению, выбирайте драйверы Robertson.

использует

Драйверы Робертсона мало используются в коммерческой сфере. Однако использование этих отверток увеличивается день ото дня из-за их высокой прочности. В настоящее время вы можете увидеть их применение в автомобильной и мебельной промышленности.

7. Отвертки Tri-Wing

Как следует из названия, отвертка имеет трехстворчатую форму, предназначенную для треугольных головок и винтов. Отвертка Tri-wing используется в различных отраслях промышленности, особенно в авиакосмической промышленности, где требуется высокая точность в работе.

Зачем это нужно?

Вы просто не сможете выкрутить винт без отвертки с тремя крыльями, если у него есть треугольное гнездо и удлинитель с тремя крыльями. Если в вашей бытовой технике или электронном оборудовании есть такие винты, всегда держите в сумке для инструментов трехстворчатую отвертку.

Кому это следует использовать?
Драйверы

Tri-wing стоят дорого, и к тому же они редко используются в промышленности. Это один из видов прецизионных отверток, который уже много лет используется в аэрокосмической промышленности. Использование этого инструмента также увеличивается в электронной промышленности. Покупатели могут выбрать размер от 1 до 3.

использует

В настоящее время они работают в электронной и авиакосмической промышленности. Вы можете использовать его для достижения высокого значения крутящего момента.

8. Треугольные отвертки

Треугольные драйверы, точнее TA, являются альтернативой шестигранным динамикам. В широко используемых типах отверток для домашних работ вы не найдете этого, поскольку инструмент довольно редко используется. Треугольный наконечник отвертки позволяет легко затягивать или откручивать нерекомендуемые треугольные винты.

Зачем это нужно?

Он нужен для закручивания шурупов треугольной формы. Невозможно открыть устаревший треугольный винт с помощью отверток с крестообразным шлицем, доступных на рынке.

Кому это нужно?

Этот инструмент должен быть у всех, кто работает с маленькими отвертками треугольной формы. Это делает вашу работу проще и удобнее. Вам не нужно тратить энергию и время, используя отвертки неправильного типа и размера.

использует

Треугольная отвертка для электронной и бытовой промышленности. Они делают вашу работу более приятной и беспроблемной. Производители игрушек также используют его для получения отличных результатов и лучшей сборки игрушек.

9. Отвертки тройные

В списке всех типов отверток следующий тип – это отвертки с тройным наконечником. Он поставляется с наконечником и тремя Y-образными лезвиями, расположенными под углом 120 градусов друг к другу. Отвертка также известна как отвертка с тремя зубцами и изготавливается для трехточечных винтов. В отличие от трехугольной отвертки, вы не можете открутить трехточечный винт шестигранной отверткой, с этой задачей справится только трехточечная отвертка.

Зачем это нужно?

Когда вы читаете названия различных типов отверток, инструменты трехугольной формы кажутся похожими.Некоторые люди думают, что вы покупаете один из них, чтобы выполнять задачи со всеми типами триинструментов. Это неправильный подход, поскольку для открытия трехточечного винта необходима отвертка с тремя точками. В противном случае вы не только зря потратите время, но и повредите винт.

Кому это нужно?

Отвертки этого типа очень популярны в технической сфере. Люди, работающие с электронными приборами или в аэрокосмической отрасли, также должны иметь это. Точно так же владельцы мобильных ремонтных мастерских должны иметь это, чтобы гарантировать точность в работе.

использует

Трехточечная отвертка – одна из разновидностей прецизионных отверток. Вы также можете разделить его на отвертки безопасности, поскольку они используются для решения проблем безопасности. Для ремонта и производства мобильных телефонов и технических продуктов вы можете использовать их, чтобы упростить себе жизнь. Бренды Apple и Nintendo используют эту отвертку для сборки своих продуктов и электронных устройств.

10. Гаечный ключ

Если вы видите изображение отвертки, это похоже на вилку для барбекю.По сути, это разновидность гаечного ключа, поскольку гаечный ключ – это сленг, используемый для гаечного ключа в Великобритании. Они доступны в различных размерах, и можно выбрать размер от 4 до 12. Из-за необычной конструкции гаечный ключ также известен как отвертка со змеиным глазом или отвертка с перфорированной головкой.

Зачем это нужно?

Если на противоположных концах винта с плоской головкой есть две точки, вам понадобится гаечный ключ, чтобы ослабить его. Кончики гаечного ключа с двумя зубьями входят в противоположные концы винта и позволяют приложить необходимое усилие.Без гаечного ключа с такими шурупами не справиться.

Кому это нужно?

Эта отвертка должна быть у людей, работающих с винтами с плоской головкой и противоположными точками. Точно так же персоналу по обслуживанию лифтов и техникам по дверям автобусов нужен этот инструмент, чтобы открывать или затягивать винты, поскольку эти типы винтов используются в автобусах и лифтах.

использует

Есть разные места и задачи, которые невозможно выполнить без гаечного ключа. Головка отвертки такого типа поможет вам починить двери автобуса, открыть винты лифта, решить технические проблемы и вопросы безопасности туалетов.Помимо этого, у сотрудников метро также есть этот инструмент, чтобы уладить экстренную ситуацию или жалобу клиента на шкафчик или электрическую неисправность.

11. Головка сцепления

Это тоже одна из разновидностей прецизионных отверток. Это помогает открывать винты в форме галстука-бабочки. Форма отвертки со сцепной головкой довольно уникальна, так как у нее нет острых краев и она похожа на галстук-бабочку. Они обладают отличным крутящим моментом и никогда не соскальзывают с рук. Он обеспечивает хороший захват и никогда не занимает много места для работы.

Зачем это нужно?

Это хороший вариант для людей, работающих с камерами безопасности и тюрьмами. Он предлагает хороший уровень крутящего момента, что означает, что вы можете быстро завершить свою работу. Отвертка с муфтовой головкой также является альтернативой отвертке с шлицевой головкой, поскольку она позволяет до некоторой степени ослабить винты с шлицем.

Кому это нужно?

Это один из распространенных типов отверток, используемых в автомобильной промышленности. Он бывает разных размеров и версий, что означает, что вы можете использовать его для разных задач.Версия для обеспечения безопасности поможет вам исправить проблемы, связанные с безопасностью, в том числе починить шкафчик или тюрьму.

использует

В основном эта отвертка используется в автомобильной промышленности, где механики используют ее для ремонта небольших транспортных средств. Его также можно найти в содержании тюрем и старых автомобилей GM.

12. Отвертки для болтов Отвертка

не находит широкого применения в промышленности. Он обеспечивает хороший крутящий момент и позволяет работать в ограниченном пространстве. Самое лучшее в нем – это высокая прочность и способность выдерживать избыточное давление.

Зачем это нужно?

Если вы уже знакомы с названиями и типами отверток, вы должны знать, что отвертки этого типа не являются обязательной частью вашего набора инструментов. Вам это не понадобится, если вы не работаете в небольших и сложных помещениях.

Кому это нужно?

Механики и техники, работающие над вопросами, связанными с безопасностью, должны иметь это, поскольку они должны открывать винты в труднодоступных местах. Это позволяет пользователю оказывать столько давления, сколько он хочет, и обеспечивает впечатляющий крутящий момент.

использует

Используйте его для продуктов и устройств, разработанных в целях безопасности. Например, людям, ответственным за обслуживание банковских шкафчиков, шкафчиков для ювелирных изделий и сейфа almirah, нужны вспомогательные отвертки.

13. Драйвер Frearson Драйвер

Frearson поставляется с острым наконечником. Угол наклона наконечника составляет 45 градусов, что позволяет пользователю прилагать больше усилий для легкого ослабления винта. Он выдерживает высокое давление и никогда не повреждается. Драйвер frearson очень часто используется в морском оборудовании, где требуется высокая точность.Рид и Принс – еще одно имя, используемое для водителя Frearson.

Зачем это нужно?

Среди отверток разных типов и размеров популярны отвертки frearson, обеспечивающие высокий крутящий момент. Его конструкция похожа на отвертку Philip, и ее можно использовать для ослабления и затяжки винтов, предназначенных для винтов Philips. Если у вас нет драйвера Philip и вы хотите открыть винт, для которого требуется драйвер Philip, то в этом случае лучшим вариантом будет отвертка Frearson.

Кому это нужно?

Этот один из распространенных типов отверток заслуживает того, чтобы быть частью вашего набора инструментов, особенно если вы производите или ремонтируете морское оборудование. Его также можно использовать для сборки мебели, и те, кто работает над домашними проектами, могут получить от этого выгоду.

использует

Для техника – это не менее чем хорошая новость, если с помощью одной отвертки открутить два разных типа отверток и винтов. Им не нужно носить с собой несколько инструментов, и они могут быстро работать с одним и тем же инструментом.Сборка мебели, навигационное оборудование и автомобилестроение – вот некоторые общие области, в которых вам нужен водитель Frearson.

14. Отвертка по японскому промышленному стандарту

Тем, кто не хочет идти на компромисс по поводу качества отвертки, следует рассмотреть отвертку JIS. Япония управляет электронным оборудованием и никогда не производит некачественную продукцию. Отвертка JIS имеет крестообразную форму, похожую на отвертку Philips, и обеспечивает отличную защиту от выпадения.

Зачем это нужно?

Чтобы открыть JIS-совместимые винты, вам потребуются отвертки JIS. Они прочные и никогда не повреждаются. Это типы небольших отверток, которые работают эффективно и дают отличные результаты.

Кому это нужно?

Если вы видите изображения нескольких типов отверток, вы можете подумать, что отвертки Philips и Frearson могут быть альтернативой JIS-совместимым винтам. Но это совсем не так. Вы можете откручивать винты JIS отвертками Philips и Frearson, но это небезопасно.

15. Отвертки электрические

Электрические шуруповерты при работе потребляют электроэнергию. Они быстрее и удобнее в использовании. Большинство из них оснащены светодиодной подсветкой, которая позволяет легко работать в темных местах и ​​ночью. Электрические отвертки бывают разных размеров и форм, в зависимости от характера их работы. Однако большинство из них легкие и никогда не утомляют вашу руку.

Зачем это нужно?

Это один из лучших типов отверток, который можно купить на рынке.Они эффективны, быстры и быстрее выполняют задачи. Вы можете сэкономить свое время и силы и обеспечить максимальную производительность. Вам также не нужно идти на компромисс по поводу качества работы.

Кому это нужно?
Электрошуруповерты

– лучший вариант для профессионалов, у которых ограниченное время и плотный график. Точно так же любители DIY, которые хотят вложить деньги в удобный инструмент, могут выбрать этот инструмент. Механики, работающие в ночную смену, могут извлечь из этого выгоду, в то время как людям, которые не могут носить инструмент в течение долгих часов, следует пойти на это, поскольку это никогда не истощает ваши руки.

использует

Есть множество применений электрических отверток. Они станут вашим лучшим помощником при сборке мебели, укладке ковров, работе с электричеством и домашней работе. Они поставляются с дополнительной изоляцией и могут предложить дополнительную защиту пользователям. Если вы работаете с проводами под высоким напряжением, вы также можете выбрать отвертки с двухслойной изоляцией.

16. Отвертки для ювелирных изделий

Ювелирные отвертки – это самый маленький тип отверток.Эти отвертки с маленькой головкой бывают разных форм и размеров. Плоскоголовые, круглые, звездчатые и квадратные – вот некоторые типы голов, которые вы можете найти в них.

Зачем это нужно?

Они маленькие и легкие. Их нельзя заменить другими отвертками. Используя большую отвертку, можно повредить тонкие и маленькие винтики часов и украшений.

Кому это нужно?

Отвертка также известна как отвертка для очков.Механикам, работающим с небольшими электронными устройствами, нужны ювелирные отвертки. Если вы любите ремонтировать свои часы и совершенствовать свои навыки ремонта, то вы можете положиться на ювелирные отвертки.

использует

В основном отвертки для ювелирных изделий используются для ремонта часов и мелкого золота. Он также используется для изготовления и ремонта электрооборудования. Вы можете использовать их для всех видов мелких материалов, где вам нужно уделять особое внимание и большую точность.

17.Отвертки угловые

Отвертки под прямым углом – это очень распространенный тип отверток, доступных на рынке. Вам не нужно держать его в определенном положении, они позволяют вращать их под прямым углом. Это делает их очень полезными в тесных местах, где недостаточно места для свободного перемещения больших инструментов.

Зачем это нужно?

Инструмент с прямым углом предназначен для работы в местах с большой плотностью движения, например, при ремонте автомобилей. Он нужен вам для удобной работы и без каких-либо проблем.Инструмент предотвращает повреждение винта и помогает эффективно выполнять работу.

Кому это нужно?

Автомобилистам приходится ремонтировать разные части автомобилей. Они могут работать неправильно, если использовать прямую или обычную отвертку в труднодоступных местах. Прямоугольные отвертки – лучший вариант в такой ситуации, и они должны быть в наличии, чтобы обеспечить сохранность инструментов.

использует

Как упоминалось ранее, угловые отвертки используются очень часто.Они нужны автомобилестроительной и мебельной промышленности.

18. Отвертка с храповым механизмом

Отвертка с храповым механизмом позволяет получить максимальный крутящий момент в одном направлении. Это поможет вам ослабить или затянуть винт, не теряя времени. Он движется в одном направлении, и когда вы меняете направление, он начинает двигаться свободно, что означает, что вам не нужно вставлять и вынимать коронку из головки винта в конце каждого поворота.

Зачем это нужно?

Это необходимо для быстрого завершения работы и без повторной замены буры после каждого поворота.Это позволяет быстро откручивать винты, и вы также можете быстро затянуть винт. У вас должна быть отвертка этого типа, если вы работаете над проектом, в котором удаление отвертки и повторное обнаружение головки является сложной задачей.

Кому это нужно?

Профессиональные механики и производители автомобилей должны иметь отвертку этого общего типа. Точно так же плотники, работающие с роскошной мебелью, не должны игнорировать это, если они хотят выполнить задачу быстрее.

использует

Он широко используется в автомобильной, электронной, аэрокосмической промышленности и в области медицинского оборудования.

19. Магнитная отвертка

Выкручивание винта – распространенная проблема при работе с небольшими отвертками. Если вы столкнулись с той же проблемой, то магнитные отвертки – лучший вариант для вас. Наконечник этих отверток сделан из магнита, что позволяет работать в одиночку, не опасаясь потери винта.

Зачем это нужно?

Он нужен для открытия винтиков часов и электронных товаров. Они обеспечивают безопасность вашей работы и никогда не тратят ваше время на решение одной задачи.

Кому это нужно?

Всегда помните, что винты роскошных часов и электронного оборудования довольно дороги. Небрежное обращение с ними может привести к дополнительным расходам денег и бюджета. Используйте магнитную отвертку, чтобы предотвратить такую ​​ситуацию и помочь им быстрее выполнить задачу.

использует

Отвертки этого типа используются в различных областях, таких как ювелирная промышленность, электронная промышленность и производство роскошных часов.

20. Аккумуляторные отвертки

Аккумуляторные отвертки также известны как отвертки с батарейным питанием. Для работы им нужен аккумулятор, который можно перезарядить или заменить через определенный период времени. Вы также можете разделить их на электрическую отвертку, поскольку они предлагают те же преимущества. Единственным недостатком этих отверток является их больший размер.

Зачем это нужно?

Отвертка этого типа отличается отличным крутящим моментом и всеми функциями, присущими электрической отвертке. Если вы работаете в отдаленных местах или хотите брать с собой отвертку в поездки, то аккумуляторная отвертка – самый подходящий вариант для вас.

Кому это нужно?

Профессиональным рабочим и механикам, работающим в безлюдных местах, нужна аккумуляторная отвертка. Он портативный, надежный и полезный для мастеров своими руками.В местах, где нет постоянного электроснабжения, аккумуляторные отвертки – лучший вариант.

использует

Аккумуляторные шуруповерты используются в электромонтажных, механических, ковровых и деревянных работах. Они также используются любителями DIY и механиками. Это лучшие переносные отвертки, которые только могут быть в его ящике для инструментов.

21. Сетевые отвертки

Для работы этих отверток требуется постоянное электропитание. Это также один из видов электрических отверток, который очень быстро выполняет свою работу.

Зачем это нужно?

Сетевые отвертки экономят ваше время и быстрее справляются с задачей. Он обеспечивает отличную точность в работе и помогает выполнить задачу без перерывов.

Кому это нужно?

Механики и электрики, которые не могут пойти на компромисс по поводу качества работы, должны выбрать этот инструмент. Однако, если вы планируете брать его с собой в поездки, где энергия от электросети недоступна, вы совершаете большую ошибку.

использует

Он широко используется в автомобильной и электротехнической областях.Любители DIY могут выбрать это и для домашних проектов.

22. Отвертки на батарейках

Это еще один распространенный тип отверток, для работы которых требуются элементы или батареи. Они похожи на беспроводные отвертки, но их батареи нельзя перезаряжать, их нужно заменять, как только они полностью разрядятся.

Зачем это нужно?

Это электрический шуруповерт и аккумуляторный шуруповерт.Однако они являются более дешевым вариантом для пользователя с ограниченным бюджетом. Вы можете получить функции высшего уровня по доступной цене.

Кому это нужно?

Любители DIY, энтузиасты путешествий и электрики, работающие над небольшими проектами, должны иметь эту отвертку.

использует

Это доступный и легкий вариант. Вы можете использовать его для небольших проектов, которые не требуют постоянного энергоснабжения.

23. Отвертки универсальные

Если вам нужны отвертки всех распространенных типов для бытовых нужд, то лучше выбрать универсальные отвертки.У них есть хвостовик с шестигранным отверстием, которое позволяет менять головку отвертки в любое время.

Зачем это нужно?

Универсальные отвертки лучше всего подходят для домовладельцев, которым нужны отвертки для небольших задач. Они доступны по цене и надежны.

Кому это нужно?

Домовладельцы, любители DIY и дети, работающие над небольшими проектами, должны иметь этот набор инструментов.

использует

Хороший вариант для любителей рукоделия и мужей, которым на выходных приходится ремонтировать ручки кухонных кабинок.Дети, выполняющие свои электрические проекты, могут использовать его, чтобы упростить задачу.

24. Ударная отвертка

Ударные отвертки предназначены для заворачивания длинных винтов. Они делают работу проще и быстрее, чем вы ожидали. Вы также можете использовать их для основных задач сверления.

Зачем это нужно?

Ударные отвертки обеспечивают безопасность в работе и позволяют быстро заворачивать более длинные винты. Он защищает вашу руку от травм и упрощает сверление.

Кому это нужно?

Профессиональные электрики должны иметь это, чтобы быстрее выполнять свои проекты.Также необходимы сантехники и обслуживающий персонал лифтов.

использует

Используется для заворачивания отверток различных типов. Вы можете использовать его для электрических, механических и строительных проектов.

25. Отвертки оружейные мастера

Отвертка-оружейник

– следующий тип в нашем списке всех типов отверток. Если вы хотите получить дополнительную точность и крутящий момент от обычных отверток, выберите отвертку оружейного мастера. Он вставляется в головку винта и позволяет добавить дополнительное давление и усилие.

Зачем это нужно?

Это необходимо для достижения высочайшей точности и аккуратности в работе. Они обеспечивают дополнительный крутящий момент и позволяют работать эффективно.

Кому это нужно?

Это основная потребность электриков, сантехников, любителей домашнего хозяйства и домашних работ. Так что у любого, кто связан с этими областями, должны быть водители-оружейники.

использует

Очень полезен для крепления кухонных кабин, настилов, дверных ручек и небольших домашних объектов.

26. Короткие отвертки

Короткие отвертки предназначены для работы в труднодоступных местах. Они небольшие по размеру и доступны с разными размерами головы. Они не выдерживают высокой мощности и давления и могут быть легко повреждены при неправильном обращении.

Зачем это нужно?

Вам необходимо починить небольшое электронное оборудование и устройства, такие как мобильные телефоны и часы. Они обеспечивают безопасность и деликатность роскошного оборудования.

Зачем это нужно?

Полезно ремонтировать и ремонтировать небольшое электронное оборудование, поэтому технические специалисты, работающие с таким инструментом, должны иметь эту отвертку.

использует

Эта отвертка используется в электронной сфере и в часовых мастерских.

27. Отвертки с универсальной головкой

Отвертки Multi-bit имеют сменные наконечники и поставляются в виде набора. Обычно они имеют небольшие размеры и используются в электронной работе.

Зачем это нужно?

Вы можете выполнять несколько задач с помощью одной отвертки, просто заменив ее двойную головку.

Кому это нужно?

Инженеры-электрики, механики и обслуживающий персонал должны иметь многогранные отвертки.

использует

Обычно эти типы отверток используются для ремонта электрических и механических частей. Они маленькие и не выдерживают избыточного давления, поэтому их применение ограничено.

28. Отвертки с фиксатором

По названию и типу отверток название нашего следующего продукта – это отвертки с привязкой. К этим отверткам добавлен дополнительный ремешок, чтобы обеспечить их безопасность.

Зачем это нужно?

Обеспечивает дополнительную защиту и дополнительную прочность.

Кому это нужно?

Рабочие и профессионалы, работающие на высоте, должны иметь эту отвертку.

использует

Обычно используется лесорубами и лесорубами, а техническим специалистам, работающим на небоскребах, также нужна эта отвертка.

29. Прецизионные отвертки

Прецизионные отвертки используются во множестве случаев. Они также являются разновидностью магнитных отверток и известны своими небольшими размерами. Прецизионные отвертки легкие и обеспечивают хороший крутящий момент без повреждения головки винта.

Зачем это нужно?

Это необходимо для обеспечения сохранности небольшого и хрупкого оборудования.

Кому это нужно?

Этот тип отвертки нужен мобильным ремонтникам и производителям.

использует

Прецизионная отвертка используется в различных небольших задачах, таких как ремонт часов, техническое обслуживание и закручивание небольших винтов.

30. Изолированные отвертки

Отвертки этого типа изготовлены из непроводящих материалов, чтобы защитить пользователя от поражения электрическим током.

Зачем это нужно?

Это электрический тип отверток, известный своей впечатляющей безопасностью.

Кому это нужно?

Электрикам, работающим с высоковольтными проводами и кабелями, необходимы изолированные отвертки.

использует

Они поставляются с резиновыми ручками и не проводят электричество. Линейные работники, электрики и операторы трансформаторов могут использовать его для сохранения в целости и сохранности.

Заключительные слова

Мы постарались охватить все названия и типы отверток вместе с их изображениями.Надеюсь, эта информация будет одинаково полезна как новичкам, так и профессионалам. Какие типы отверток вы уже использовали? Дайте нам знать в разделе комментариев.

Руководство по покупке насадок для отверток

Если вы хотите использовать аккумуляторную отвертку или дрель для затягивания винтов, вам понадобятся подходящие насадки для отвертки. Phillips, шлиц, Torx … любой винт можно вывернуть за считанные секунды с помощью отвертки! От титанового покрытия до алмазных наконечников – читайте дальше, чтобы найти лучшие отвертки для вашего электроинструмента.

Отвертки передают усилие или крутящего момента на винт через винтовой привод. Винтовой привод представляет собой систему фигурных полостей и выступов, которые позволяют кончику отвертки идеально входить в головку винта. Форма и размер наконечника отвертки должны соответствовать головке винта, над которым вы работаете, иначе вы рискуете повредить винт при попытке его затянуть.

Конечно, вы можете использовать обычную отвертку для затягивания или ослабления винтов.Тем не менее, электроинструмент всегда будет лучше оснащен, так как обеспечивает больший крутящий момент. означает, что ваши задачи по завинчиванию могут быть выполнены за считанные секунды. Это будет особенно удобно, если вам нужно затянуть много винтов за один раз!

Прорези

Дисководы с прорезями плохо подходят для силового привода , поскольку наконечник отвертки имеет тенденцию выкручиваться (или выпирать) из головки винта , как только инструмент набирает любую скорость. Когда-то шлифованные винты использовались для изготовления каждой мебели и оборудования, а теперь их можно найти только на старых предметах. Обычно размеры от 3 до 6,5 мм .

Phillips

Диск Phillips, часто обозначаемый кодом PH , имеет крестообразную или поперечную выемку. Хотя биты Phillips широко используются, они также имеют тенденцию выпирать из головок винтов при увеличении скорости завинчивания. Наконечники Phillips обычно имеют размер от 3,5 до 8 мм. , что соответствует размерам от Ph3 до PH5.

Pozidriv

Наконечники Pozidriv или Pozi имеют маркировку PZ и имеют дизайн, аналогичный приводу Phillips.Тем не менее, не путайте эти биты с битами Philips , чтобы не повредить винты! Диски PZ имеют крестообразную форму, но между каждым пазом имеется ребро под углом 45 °. Такая конструкция позволяет отвертке лучше удерживать головку винта. Существует пять стандартных размеров: от PZ0 до PZ4.

Torx

Приводы Torx, которые иногда называют звездообразными, обеспечивают очень хорошее сцепление. Подходит для широкого спектра применений , винты Torx все чаще используются для таких задач, как установка террасной доски.Конструкция этого привода означает, что вероятность выхода наконечника из головки винта очень мала. Размеры могут варьироваться от T1 до T100 , причем самые большие размеры зарезервированы для автомобильной промышленности.

Torx с защитой от взлома

Эти биты имеют такую ​​же звездообразную форму, что и обычные биты Torx. Тем не менее, они также имеют стойку в центре , чтобы предотвратить установку стандартной отвертки Torx. Эти винты обеспечивают большую безопасность , так как их нельзя легко повредить.Размеры обычно варьируются от T10 до T40.

Шестигранные или шестигранные ключи

Шестигранные биты или шестигранные винты обычно используются для комплектов мебели в плоской упаковке. Эти насадки для отверток имеют гладкий шестигранный хвостовик до самого кончика. Шестигранные или шестигранные ключи имеют размер по плоскости (или AF), что означает длину от двух параллельных плоских сторон.

Установщики гаек

Установщики гаек – это в основном гаечные ключи, предназначенные для использования с электроинструментом, а не вручную.Эти инструменты на самом деле представляют собой головки, а не насадки для отверток, и могут иметь шесть или двенадцать сторон, чтобы плотно прилегала к гайкам и болтам . Их часто используют для ремонта бытовой техники.

Треугольная или Робертсон

Треугольная или Робертсон (квадратная) винтовые передачи не получили широкого распространения в наши дни. На самом деле, их, как правило, боятся домашние мастера, поскольку не всегда легко найти нужные детали, чтобы с ними справиться!

Изучите каталог ManoMano
Винты для настила

Как видно выше, все насадки для отверток различаются по конструкции.Однако они также различаются по прочности, и это зависит от материалов, из которых изготовлены долота. Как и любой продукт, чем дороже отвертка, тем выше качество – по крайней мере теоретически!

Стальные биты

Большинство стандартных бит для отверток изготавливаются из стали . Этот материал предлагает хорошее соотношение цены и качества, а биты должны прослужить долгое время, если они используются правильно.

Ударные биты

Если у вас есть ударный отвертка, вам необходимо использовать ударопрочные биты, так как другие типы долот могут сломаться под действием инструмента .Ударные биты предназначены для тяжелого завинчивания твердых материалов.

Титановый наконечник или покрытие

Титановый наконечник или покрытие делают отвертку более долговечной, чем бит, сделанный только из стали . Но будьте осторожны: иногда под блестящим титаном прячется некачественная сталь!

Алмазные наконечники

Некоторые наконечники отверток покрыты щеткой со слоем мелких алмазных частиц. Это говорит о том, что увеличивает захват , чтобы предотвратить проскальзывание головок винтов.

Ознакомьтесь с каталогом ManoMano
Ударные отвертки

Выбирайте высококачественные насадки для отверток, соответствующие головке и размеру вашего винта. Не забывайте при необходимости просверливать направляющие отверстия и всегда используйте высококачественные винты. Вы также должны помнить, что отрегулируйте скорость вашей дрели или электрической отвертки, чтобы защитить сверло и головку винта. Это также предотвратит раскалывание деревянных поверхностей и повреждений резьбы винта при ввинчивании в металл. Наконец, если у вас есть возможность, выберите винты Torx или Pozi , а не традиционные винты Phillips – результаты говорят сами за себя!

Сравнение насадок для отверток

Руководство пользователя John Deere , DIYer & IT Developer, Брайтон, 71 гид

С детства меня всегда интересовали ручные и технические работы.Всегда увлеченный работой по дереву, я воспользовался своей первой квартирой как детской площадкой. На картах: электричество (конечно, безопасность прежде всего!) И несколько перегородок; но также декорирование с помощью хозяйки, мебели по индивидуальному заказу и небольших уловок для оптимизации пространства, при этом оставаясь как можно более оригинальным. Когда появился малыш, я начала строить для него кусочки и детали! Из-за нехватки места у меня нет постоянной мастерской и некоторых инструментов, о которых я мечтаю, но не являются частью моей коллекции.Не волнуйтесь, я уже много знаю о DIY, и у меня есть профиль в области высоких технологий, который, я надеюсь, поможет вам в ваших решениях!

Виды шуруповертов по дереву и их применение

Отвертка – один из важных ручных инструментов для различных деревообрабатывающих работ. Он используется для вбивания или ослабления шурупа в древесине. Отвертка для деревообработки состоит из нескольких основных частей, таких как ручка, хвостовик, лезвие и наконечник. Он имеет множество разновидностей, но наиболее популярны отвертки двух основных типов, такие как отвертка с плоской головкой и отвертка Philips.Всегда старайтесь использовать точную отвертку для заворачивания или ослабления винта. В противном случае можно повредить винт, наконечник отвертки или деревянные изделия. Вы должны помнить, что всегда используйте отвертку с плоской головкой для винтов с плоской головкой и отвертку Philips для винтов Philips. Иногда вам может понадобиться длинное лезвие для большого крутящего момента. Вам также может понадобиться небольшая или средняя плоская отвертка, чтобы они могли легко достать на рабочем месте. При запуске прикладывайте к винту минимальное усилие. Хотя почти все отвертки ручные, некоторые из них электрические.Он также используется во многих работах по техническому обслуживанию, таких как механические, электрические, ювелирные работы и т. Д.

Детали отвертки

Традиционная отвертка состоит из четырех основных частей; Рукоять, хвостовик, лезвие и наконечник.

Ручка

Рукоять цилиндрической формы и является самой широкой частью отвертки. Используется для захвата во время работы. Обычно он изготавливается из твердого и прочного пластика, дерева или металла. Ручка должна быть удобной, чтобы люди могли чувствовать себя комфортно при максимальном крутящем моменте.

Хвостовик

Стержень тоньше ручки. Обычно он изготавливается из твердой стали. Он прикреплен к рукоятке и клинку. Он может быть длинным, средним или коротким. Длинный стержень обеспечивает больший крутящий момент, чем короткий стержень.

Лезвие

Лезвие видно в отвертке с плоской головкой.

Совет

Наконечник – это конец лезвия или хвостовика. Собственно от этой части отвертки зависит классификация отвертки. Обычно он сделан из стали.Когда вы используете отвертку, всегда старайтесь использовать точный наконечник; никогда не используйте более широкий или узкий наконечник. Использование более широкого или узкого наконечника может привести к повреждению поверхности заготовки, винта или наконечника. Наконечник может быть магнитным, чтобы легко цепляться за винт. Некоторые отвертки имеют съемный наконечник; в этом случае он известен как бит. Обычно он представлен в комплекте отверток, где содержится один держатель и несколько бит.

Виды шуруповерта по дереву

В деревообработке используются разные типы отверток.Собственно их классифицируют по форме и размеру. Они предназначены для различных типов приводных поверхностей, таких как пазы, пазы и т. Д. Винтов. Среди них популярны отвертки с плоской головкой и Philips. Помимо этих двух основных типов отверток для деревообработки, некоторые другие отвертки, такие как отвертка с квадратной головкой, также используются в деревообработке.

Отвертка с плоской головкой

Отвертка с плоской головкой очень проста и распространена; следовательно, она также известна как обычная отвертка.Он подходит для винта с одним шлицом. Издавна это самый распространенный и основной тип отверток. Отвертки с плоской головкой бывают двух категорий; расклешенные и параллельные типы. Отвертка с раструбом имеет немного более широкий край края по сравнению с их хвостовиком. С другой стороны, край параллельной отвертки такой же ширины, как и хвостовик.

Отвертка Philips

Отвертка Philips содержит крест или четыре звезды, поэтому они известны как крестовые отвертки.С помощью этой отвертки вы можете приложить большее усилие или крутящий момент по сравнению с отверткой с плоской головкой. У таких отверток для деревообработки меньше шурупов. Таким образом, они могут повредить головку винта и детали очень низко. Во избежание повреждений следует выбирать именно отвертку. Генри Ф. Филипс создал эту отвертку и винт в 1930-х годах; вот почему название – отвертка Philips. Они могут быть маленькими, средними или большими. Кроме того, некоторые отвертки, такие как Pozidriv, Frearson, Supadriv, выглядят почти так же, но они немного почтительны.Pozidriv может обеспечить больший крутящий момент, чем отвертка Philips, но их конструкция очень сложна. Вместо нее можно использовать отвертку с плоской головкой, но не с винтом Робертсона.

Отвертка Frearson

Отвертка

Frearson также имеет крестообразный шлиц, как и отвертка Philips. Но это небольшая разница; Слот Philips имеет U-образную форму, а слот для frearson – V-образный. Причем паз для винта у него глубже, чем у винта Philips. Он также известен как Рид и Принц.

Отвертка квадратная

Отвертка с квадратной головкой не имеет конуса и имеет очень острый угол, в то время как отвертка Robertson имеет слегка конический и круглый угол. Если вы используете квадратную отвертку для винта Робертсона или наоборот, используйте отвертку Робертсона для квадратного винта, то это может повредить отвертку или отвертку. Вы получите огромный крутящий момент и движущую силу. Сегодня это не популярная отвертка.

Отвертка Робертсон

Робертсон почти такой же, как квадратная отвертка.Некоторые знают их как отвертку с квадратной головкой. Наконечник отвертки Робертсон имеет слегка заостренные и слегка закругленные углы. Коническое гнездо имеет тенденцию удерживать винт, поэтому им легко пользоваться. Обычно компании в США производят отвертки квадратного типа. Робертсон популярен в Канаде. Это уменьшает повреждение винта или заготовки. Все четыре стороны квадратной головки держатся прочно и обеспечивают лучший крутящий момент.

Отвертка с головкой Torx

Torx выглядит как звездочка, но имеет шестигранную головку.Таким образом, он будет иметь большую площадь контакта с винтом. Уменьшает выскальзывание. Torx прикладывает больший крутящий момент, чем отвертка Philips. Обычно он используется в основном в электромобилях, автомобилях, мотоциклах, компьютерах и т. Д.

Отвертка офсетная

Отвертка офсетная – это специальные отвертки с острием под прямым углом. Он используется там, где прямая отвертка недоступна или слишком труднодоступна. Поставляется с комбинированным наконечником с плоской головкой или наконечником Philips. Он может содержать магнитные наконечники или храповой механизм.

Отвертка с храповым механизмом

Отвертка с храповым механизмом – это также специальные отвертки. Имеет систему блокировки и разблокировки. Когда вы вращаете ручку по часовой стрелке, она фиксируется и работает, т.е. затягивает винт. С другой стороны, если повернуть ручку против часовой стрелки, она разблокируется (свободно вращается) и не работает. Отвертка с храповым механизмом часто используется там, где необходимо приложить одинаковый крутящий момент. Это может быть плоская головка или головка Philips.Может также поставляться с держателем бит храповика и несколькими различными типами бит.

Заключение

В некоторых проектах по деревообработке не обойтись без отвертки. Вам не понадобятся все виды отверток для работы по дереву в вашем ящике для инструментов. Вам следует подумать, какие виды работы вы выполняете регулярно. Чтобы получить преимущества и повысить качество работы, вам следует убедиться, что вы используете правильные типы отверток. Не используйте молоток для ударов по отвертке или винту.

JIS (Японский промышленный стандарт)

Ваша отвертка Phillips “выпирает” и повреждает винты?

Если это так, это может быть НЕ винт с крестообразным шлицем ® США – это может быть тип «JIS» (японский промышленный стандарт)!
Вот почему вам нужны японские крестообразные отвертки VESSEL!

Феномен Phillips ® и JIS (японский промышленный стандарт)

Одним из наиболее известных типов отверток в США является традиционная отвертка Phillips ® .Вероятно, это наиболее часто используемый драйвер в вашем ящике для инструментов для затягивания винтов с крестообразным шлицем. Испытываете ли вы выпрямление и повреждение винтов при использовании отвертки Phillips ® на продукции японских брендов (мотоциклы, квадроциклы, автомобили, электронное оборудование, оргтехника, оборудование дистанционного управления для хобби и т. Д.)? Если да, то это может быть винт JIS (Японский промышленный стандарт). Винты JIS и Phillips ® могут выглядеть одинаково для человеческого глаза, но они имеют совершенно разные профили, и важно знать разницу.

Генри Филлипс изобрел и запатентовал конструкцию Phillips ® в 1936 году. Конструкция Phillips® была отличным решением для производственных линий автомобилей, поскольку она была спроектирована таким образом, чтобы при достижении определенного момента затяжки не было чрезмерного затягивания. винта. Еще одно преимущество перед использованием винтов с плоской головкой заключалось в том, что самоцентрирующаяся конструкция Phillips ® позволяла операторам очень быстро и легко вставлять наконечник отвертки в головку винта.

Японские инженеры разработали собственную конструкцию точки пересечения, аналогичную конструкции Phillips ® .Японские крестовые отвертки также имеют самоцентрирующееся и быстрое зацепление инструмента и винта, однако конструкция «JIS» (японский промышленный стандарт) позволяла оператору контролировать крутящий момент и чрезмерную затяжку, а не головку винта. . Это ключевое различие является причиной того, почему отвертки Phillips не могут правильно закрепить винты JIS (Японский промышленный стандарт).

Очень сложно отличить Phillips ® от винта JIS без увеличения.Некоторые винты JIS можно легко идентифицировать по одной точке или углублению на головке винта. Однако может быть сложно отличить один от другого, если на винте нет маркировки.

Материал для стандартного использования

Материал для интенсивного использования

4; 4.5; 5.5; 6; 6,5 (мм)

Алмаз, цирконий, высокохромистая ванадиевая сталь, титан

2015, T25, T25000, T25000, T25 T40

Resistorx (или Torx с защитой от несанкционированного доступа)

TT10, TT15, TT20, TT25, T30, T40

Вы можете увидеть разницу между двумя конструкциями точек пересечения на приведенной выше диаграмме. Профили Phillips ® и японский JIS могут выглядеть одинаково, но они действительно значительно отличаются, если посмотреть на них с близкого увеличения.

Общее практическое правило заключается в том, что рекомендуется использовать японские крестовые отвертки, такие как VESSEL, чтобы предотвратить выпуклость и повреждение винтов при работе с продуктами японских брендов.

Что такое японский промышленный стандарт (JIS)

О JDV и VESSEL Tools:

JDV Products Inc. является эксклюзивным дистрибьютором компании Vessel Japan в Северной Америке. Мы очень гордимся тем, что представляем их престижную линейку промышленных инструментов, начиная от обычных ручных инструментов (японские крестовины, шестигранные ключи, устройства для зачистки проводов, молотки и т. Д.).), пневматические ударные и динамометрические инструменты, промышленные биты, пневматические инструменты для резки и обжима, решения для защиты от электростатических разрядов и многое другое.

Сегодня VESSEL – старейший производитель ручных отверток в Японии. Компания VESSEL известна своим высококачественным инструментом и производит ручные отвертки с 1916 года, то есть почти за 20 лет до того, как Генри Филлипс изобрел отвертку Phillips®, известную в Америке!

Обладая более чем 97-летним опытом производства ручных отверток, компания VESSEL обладает обширным «ноу-хау» по производству превосходных японских ручных инструментов, которые идеально подходят для винтов типа «JIS» (японский промышленный стандарт) и обычных американских винтов типа «Phillip®».У них есть долгая история удовлетворения потребностей клиентов, когда дело доходит до крепления.


Феномен

Phillips ® и JIS (японский промышленный стандарт)

Ваша отвертка Phillips ® выпала и повреждает винты?
Если это так, это может быть НЕ винт типа Phillips ® США – это может быть тип «JIS» (Японский промышленный стандарт)!
Вот почему вам нужны японские крестообразные отвертки VESSEL!

Одним из наиболее известных типов ручных ручных инструментов в США является традиционная отвертка Phillips®. Вероятно, это наиболее часто используемая отвертка в вашем ящике для инструментов при затягивании винтов с крестообразным шлицем.Однако при использовании отвертки Phillips ® наблюдаются «выпуклости» и повреждение винтов; особенно при работе с продуктами японских брендов (мотоциклы, автомобили, электронное оборудование, оргтехника, хобби, дистанционное управление и т. д.)?

Если да, то это может быть винт «JIS» (Японские промышленные стандарты). Винты JIS и Phillips ® могут выглядеть одинаково для человеческого глаза, но имеют совершенно разные профили. Следовательно, вам понадобится подходящий инструмент для работы.

В 1936 году Генри Филлипс изобрел и запатентовал американскую конструкцию Phillips ® . Винт Phillips ® был отличным решением для автомобильных производственных линий, поскольку он был разработан с возможностью «выкручивания» после достижения определенного крутящего момента, чтобы предотвратить чрезмерную затяжку винта. Кроме того, в отличие от отверток с плоской головкой, другим преимуществом было то, что самоцентрирующаяся отвертка Phillips ® позволяла операторам очень быстро и легко вставлять кончик отвертки в головку винта.

Так же, как и в США, японские инженеры разработали собственную конструкцию точки пересечения. Подобно Phillips ® , японские крестообразные отвертки также имеют самоцентрирующийся и быстрый инструмент и винт. Однако ключевым отличием является то, что конструкция «JIS» (японский промышленный стандарт) позволяла оператору контролировать крутящий момент и чрезмерную затяжку, а не головкой винта.

Без увеличения очень сложно отличить Phillips ® от винта JIS.Некоторые винты JIS можно определить по одной точке или углублению на головке винта. Однако, если на винте нет маркировки, отличить один от другого очень сложно. Вот почему так важно правильно выбрать отвертку для работы.

На приведенной выше диаграмме вы можете увидеть разницу между двумя конструкциями точек пересечения. Американский профиль Phillips ® и японский профиль JIS могут выглядеть одинаково, но они действительно значительно отличаются, когда вы смотрите на них с близкого увеличения.

Из-за различных профилей наконечник обычной отвертки Phillips ® не входит полностью в головку винта JIS. Одна из причин заключается в том, что угловой радиус в поперечном сечении головки винта JIS меньше, чем у отвертки с наконечником Phillips ® . Кроме того, большинство винтов JIS имеют более мелкую полость, и поскольку отвертка Phillips ® имеет более длинный наконечник (по сравнению с японской крестовой отверткой), она не войдет полностью в винт JIS.В результате наконечник Phillips ® может не захватывать стороны винта JIS должным образом и, скорее всего, приведет к тому, что оператор «выйдет из строя» и повредит винт.

С другой стороны, японская крестовая отвертка идеально подходит для винтов JIS и Phillips ® . Если вы не знаете, какой тип винта затягиваете, мы настоятельно рекомендуем использовать крестообразную отвертку VESSEL Japanese, поскольку она универсальна для обоих типов винтов.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
