Напильник его назначение, правила работы с ним, хранение и заточка

Напильник – стальной брусок с насечкой на поверхности – эффективный и относительно недорогой инструмент для обработки изделий из металла, дерева и других материалов.

Несмотря на кажущуюся простоту, работа напильником требует определенных навыков.

Понимание технологии позволяет обрабатывать материал с высокой точностью, сохраняя работоспособность изделия длительное время.

Технология работы напильником

Чтобы полностью раскрыть потенциал инструмента, нужно соблюдать ряд условий.

Далее – описание работы, актуальное для правшей.

Левшам нужно «отзеркалить» процесс.

Схема обработки детали напильником:

• деталь зажимают в тисках; длина обрабатываемой детали, выступающей за тиски, должна быть такой, чтобы не мешать обработке; но не более, иначе зажим будет слабым – вибрация не даст выполнить работу; рекомендуется зажимать изделие на уровне локтя опущенной руки;

• необходимо взяться за рукоять инструмента так, чтобы большой палец оказался сверху, а остальные снизу;

• большим пальцем левой руки (или двумя-тремя пальцами) следует придерживать, прижимать сверху, и задавать направление движения напильника;

• относительно тисков правильное положение корпуса и ног – около 45 градусов; левая нога при этом у верстака, а противоположная смещена чуть вправо и назад; при таком положении корпуса ног и рук при рабочем ходе инструмента основная нагрузка ложится на левую ногу, а при возвратном процессе – на правую;

• так как насечки напильника снимают материал только при движении вперед, прикладывать усилия нужно только в этой фазе; на старте рабочего хода усилие левой руки должно быть существенным, а правой – минимальным; соответственно, левшам на этой стадии правой необходимо увеличивать, а левой уменьшать нажим; чередование нагрузки называют балансировкой.

Одно из главных условий обработки – деталь должна сохранять плоскость.

Для этого необходимо чередовать направления движения.

Различают такие варианты опиливания:

• поперечное продольная ось тисков должна составлять с напильником прямую линию – инструмент движется вперед-назад;

• перекрестное напильник «работает» под углом 30-40 градусов;

• продольное вперед-назад движется короткая часть напильника (работают, взявшись ладонью поперек напильника).

Варьируя нагрузку, нельзя снимать ее с детали совсем.

То есть, ладонью или большим пальцем корректируют нажим, не отрывая его (палец) от изделия.

Важно!

Напильник двигают (перемещают) при обратном ходе с минимальным усилием.

В процессе работы необходимо регулярно проверять деталь.

Для контроля используют угольник, штангенциркуль или поверочную линейку.

Линейкой обработанную поверхность проверяют на просвет.

Инструмент берут одной рукой за середину и прикладывают ребро перпендикулярно поверхности детали.

Чтобы проконтролировать качество обработки изделия во всех направлениях, сперва линейку кладут в 2-3 местах по длинной стороне детали, после аналогично – по короткой и в конце по двум диагоналям.

О качестве работы говорит равномерный небольшой просвет между элементами.

Опиливая поверхность двух деталей, которые располагаются относительно друг друга под прямым углом, качество работы проверяют угольником.

Штангенциркуль применяют для проверки толщины – как двух изделий, так и одной детали в разных местах.

Как работать напильником

Существует много видов напильников.

Выше описана общая технология работы.

Но выбирают вариант, исходя из задачи.

Так, напильниками:

• квадратного сечения работают с прямоугольными изделиями;

• прямоугольного сечения работают с различными поверхностями, в том числе и фасонными;

• треугольного сечения распиливают отверстия аналогичной геометрии;

• круглого сечения работают с округлыми отверстиями;

• полукруглого сечения работают с вогнутыми деталями.

По характеру опиливание бывает черновым и чистовым.

Главный критерий, определяющий характер работы и тип обработки – частота насечек.

По этому параметру напильники делятся на типы, представленные в таблице:

Тип напильников Частота насечек/см

Чем чаще насечка, тем более чистовую работу можно выполнить с помощью напильника.

Напильниками обрабатывают не только металл, дерево или пластик.

Например, продукция финской компании «Мирка» – мининапильник размером 20х42 мм – используется для удаления подтеков и грязи на поверхности, покрытой краской или лаком.

На другом полюсе – рашпили с мощными и редкими заусенцами.

Их используют для работы с деревом и резиной.

Далее – о том, как работать напильником так, чтобы он был эффективным помощником, который, к тому же, прослужит дольше срока, заявленного производителем.

Правила работы с напильником

Основные правила работы с напильником:

• новым бруском нужно работать только с мягким металлом; у нового инструмента есть заусеницы, которые легко ломаются при контакте с твердым материалом; прежде чем обрабатывать сталь или чугун, инструмент следует «обкатать» на латуни, свинце или бронзе; то же правило касается и работы с материалами, на которых есть корка или окалина – последние снимают или старым напильником, или точилом; в противном случае изделие очень быстро затупится;

• личнЫе варианты не используют для работы с оловом, свинцом и другими мягкими металлами; стружка подобных материалов быстро забивает насечку изделия и напильник начинает скользить;

• и в рабочем процессе, и при хранении нельзя складывать бруски с насечками в кучу; инструмент нужно держать отдельно друг от друга;

• напильники хранят в месте, защищенном от пыли и смазочных материалов – то и другое снижает режущую способность изделий; влажные условия, в свою очередь, приводят к коррозии;

• перед тем, как работать с вяжущим и мягким металлом, инструмент рекомендуется натереть мелом; это хорошая защита насечек от стружки;

• после работы бруски тщательно очищают от стружки, а после этого моют в керосине или бензине и кладут в сухое место.

Техника безопасности

Соблюдение техники безопасности при работе с напильником не гарантирует полноценную защиту от несчастных случаев.

Но следуя правилам, вы снижаете риски получить проблемы.

Чтобы комфортно и безопасно работать бруском, необходимо прочно закрепить деталь в тисках.

Не допускается работать инструментом с расколотой или треснутой рукоятью.

Нельзя удалять стружку голыми руками или сдувая ее – для этого придумали щетки.

Частые ошибки

Запрещается обхватывать носок бруска рукой – пальцы должны быть поверх плоскости изделия.

Исходя из рекомендаций по работе, можно понять, каких ошибок следует избегать. Не рекомендуется:

• работать с изделием, предназначенным для иной задачи; например, нерационально, для черновой обработки использовать брусок с частой насечкой;

• прикладывать усилия при обратном ходе инструмента;

• пренебрегать правилами безопасной работы;

• работать в одном направлении; избегая чередования вектора движения бруска, вы получаете неплоскостность поверхности обрабатываемой детали;

• игнорировать эксплуатационные правила; это одна из самых распространенных ошибок, ведущая к снижению срока службы инструмента;

• располагать корпус и ноги неправильно; некорректная позиция ведет к быстрому утомлению.

Что можно делать напильником

Обработка напильником многогранна.

С помощью правильно подобранного бруска выполняют различные типы работ.

Процесс опиливания

Это процесс описан выше.

Заключается он в обработке внешних поверхностей изделий из различных материалов.

При опиливании снимают слой материала, добиваясь поставленной задачи – снятия кромок, получения плоскости, среза заусениц и т. п.

Выбирают инструмент, руководствуясь формой опиливаемой поверхности.

Процесс пиления

Пилением (или распиливанием) называют обработку отверстий.

Сечение инструмента подбирают, учитывая форму обрабатываемого элемента. Подготовка к пилению бруском заключается в:

• разметке и накерновании;

• сверлении по размеченным рискам и, если нужно, пробивке пройм.

Характер процесса зависит от формы отверстия и сечения инструмента.

Точность работы контролируют вкладышем.

Последний должен входить в отверстие свободно, но плотно и без перекосов.

Процесс заточки

Заточка инструмента – еще один результат, которого можно достичь, работая напильником.

Используя специальные бруски, умельцы затачивают ножи, цепи бензопил, ножовки, коньки и т. д.

Далее – о том, как работать специнструментом в том или ином случае.

Как наточить нож напильником

Для заточки ножей лучше использовать специализированные изделия.

Но если под рукой только напильник, можно пустить в дело его – нож после использования бруска будет «работать» вполне сносно.

Для работы подходят бруски с мелкой насечкой.

В любом случае работать придется грубо – даже бархатные напильники далеки рельефом от мелкозернистых точильных брусков.

Подобная заточка хороша тогда, когда режущая кромка ножа очень сильно затупилась – разница «до и после» будет хорошо заметна.

Но если необходим более качественный результат, нужно использовать брусок совместно с мусатом – своеобразной разновидностью напильника.

В этом случае бруском работают в черновом формате, а мусатом доводят кромку до ума.

Что касается технологии заточки напильником, она аналогична процессу на точильном камне.

Средний угол лезвия ножа относительно инструмента – 30 градусов.

Как заточить ножовку напильником

Выбор напильника зависит от типа зубьев ножовки. Последние бывают трех типов:

• для продольной распиловки; • для поперечной; • для универсальной.

С продольными ножовками работают ромбовидным инструментом или надфилем.

С поперечными работают трехгранными напильниками с мелкой насечкой.

Для универсальных подходят ромбовидные «мелкозернистые» или грубый надфиль.

Угол заточки – в пределах 30-60 градусов, зависит от материала зубьев.

При работе нужно отталкиваться от параметров зубцов – угла, радиуса и высоты.

Если высота в процессе эксплуатации пилы стала малой, ее предварительно увеличивают пропилами.

Очень важно при заточке повторить оригинальный профиль.

Для работы необходимо прочно закрепить ножовку в тисках.

Некоторым удобней вертикальное расположение кромки, другие предпочитают вертикальную позицию.

Важно работать по схеме двусторонней заточки – сперва проходят по одной стороне зубьев, затем по другой.

Как заточить напильник

Как бы вы бережно ни обращались с напильниками, со временем они все равно тупятся, и работать с ними становится сложно или невозможно.

Есть два основных варианта заточки – механический и химический.

Механический способ требует низкооборотной бормашины и тонкого алмазного диска.

Поскольку дискодержатели обычно очень плохо «работают» с фронтальным торцом, держатель поправляют на оборотах об абразив.

Плюс, на зажимной винт желательно намотать несколько витков обычной нити.

Диском работают так, чтобы его торец шел по фронтальной кромке ряда, а боковая передняя часть обрабатывала тыльную сторону предыдущего ряда.

Чтобы заточить одну сторону, в среднем, нужно работать около 20-30 минут.

Чтобы получить рашпиль, ряды стачивают через один.

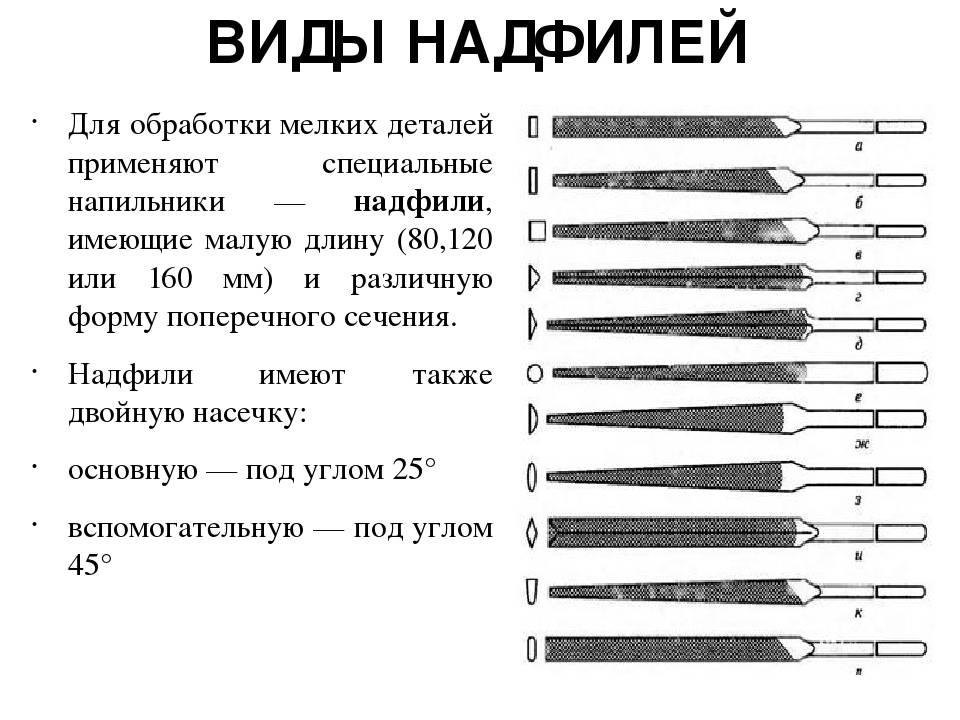

Надфили требуют более ювелирной работы, микроскопа и бора из китайского спеченного сапфира.

Но и здесь нет ничего невозможного – просто работать придется дольше и аккуратней.

Как заточить напильник химическим способом:

• инструмент очищают, и обезжиривают;

• ацетоном удаляют масляные загрязнения между насечками; при необходимости, спецсредством удаляют ржавчину;

• затупившийся брусок помещают в раствор воды (86%), азотной кислоты (8%) и серной кислоты (6%).

Эта смесь способна протравливать металл в глубину – зубья не страдают, а углубления между ними становятся еще глубже.

Травят брусок таким образом максимум 10 минут.

После этого его промывают водой и тестируют. Если работать им все еще проблематично, процедуру повторяют.
