Современный аналоги советских токарных станков 1К62, 16К20

В советское время среди специалистов в своем деле были достаточно популярны токарно-винторезные станки 1К62 и 16К20. Как и все станки они обладали и преимуществами, и недостатками, при этом они заслужили признание и являлись основным оборудованием в своем классе.

16К20 и 1К62 – это токарно-винторезные станки, которые использовались при выполнении разных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб.

Токарный станок 16К20 – это новая версия модели 1К62 со значительно улучшенными многими техническими характеристиками (точность, производительность, надежность, безопасность работы и т. д.).

16К20 общий вид

Современные аналоги

На данный момент выпускаются несколько близких аналогов различных брендов таких как: Stalex, Proma, MetallMaster, Jet. В этой статье будет представлен небольшой обзор данного оборудования (особенности, преимущества и недостатки, технические характеристики) и выберем подходящий аналог для ваших работ.

Stalex C6140W

Рассматривать начнем с аналогичной модели Stalex C6140W. Данный станок предназначен для токарной обработки, нарезания резьбы, сверления различных металлов. Кроме того, Stalex C6140W способен производить обработку различных полимерных материалов. Станок имеет коробку передач с большим выбором подач, что позволяет оптимально подобрать необходимую скорость обработки деталей, также на станке установлено УЦИ по 3-м осям, что делает работу оператора наиболее точной и удобной, это в свою очередь увеличивает производительность. Помимо этого, на станке реализована работа передач в масляной ванне, что способствует уменьшению трения и сокращению расхода энергии.

Stalex C6140W

Также Stalex C6140W имеет еще ряд дополнительных особенностей:

  • реверсивное, толчковое вращение шпинделя;
  • централизованная система смазки суппорта;
  • регулируемая задняя бабка для точения конусов;
  • дублирующий рычаг включения вращения заготовки.

Скачать паспорт Stalex C6140W

Proma SPF-1000P/1500P

Следующий станок, который является аналогом 16К20 и 1К62, Proma SPF-1000P/1500P.

К его преимуществам можно отнести: подсветку рабочей зоны (дает возможность трудиться на плохо освещенных рабочих местах), безопасность (специальный экран защищает от попадания каких-либо посторонних вещей во вращающийся патрон, что делает работу на оборудовании безопаснее), точение деталей небольшого размера (на станине установлен люнет, который позволяет обрабатывать заготовки большой длины и малого диаметра, при этом оператор получает равномерную обработку без прогиба заготовки. В дополнение к этому имеется быстрая фиксация (на задней бабке находится пиноль с ходом, благодаря чему можно легко и быстро фиксировать заготовку в центре и начать точение).

Proma SPF-1000P

В недостатки следует записать подвижный люнет на бронзовых вкладышах (неподвижный на шарикоподшипниках), а также тот факт, что все ручки на передней бабке переключаются по щелчку, который надо «нащупать», а к этому уже нужно будет привыкнуть.

Также к основным особенностям этого Proma SPF-1000P/1500P относят:

  • ножной тормоз;
  • все подвижные узлы работают в масляной ванне;
  • установлено УЦИ;
  • простое и удобное управление;
  • высокое качество;
  • кнопка экстренной остановки;
  • долгий срок эксплуатации;
  • установлена система смазочно-охлаждающей жидкости.

Скачать паспорт Proma SPF-1000P/1500P

MetalMaster MLM 460×1500

Следующим аналогом для изучения будет MetalMaster MLM 460×1500. Это токарный станок универсального типа. Преимущества данного оборудования заключаются в наличии системы Camlock D1-6 для зажима шпинделя (разновидность муфт быстрого соединения с помощью эксцентриковых кулачков), отшлифованной закаленной станины достаточно большой ширины с основанием из цельного материала, задней бабки со смещением до 13 мм для обработки конусов большого размера, большого числа шагов резьбы при нарезке, съемного мостика для обработки заготовок, имеющих большой диаметр.

MetalMaster MLM 460×1500

Кроме вышеперечисленных достоинств данного аналога в целом, можно выделить их еще и у УЦИ:

  • значительно увеличенная точность при точении;
  • экономия времени на точение деталей различной сложности.

Скачать паспорт MetalMaster MLM 460×1500

Jet GH-1840 ZX DRO

Последний аналог 16К20 и 1К62, который будем рассматривать – это
Jet GH-1840 ZX DRO. Данный станок – довольно мощное оборудование уже профессионального класса. Оно необходимо для осуществления сверхточных работ по металлу и дереву. Jet GH-1840 ZX DRO выделяется своей массивностью и усиленной конструкцией. Его направляющие выставляются при помощи дисплея цифровой индикации.

Jet GH-1840 ZX DRO

Можно отметить следующие особенности:

  • благодаря коробке передач можно нарезать резьбу без снятия/установки шестерен;
  • автоподача продольного и поперечного суппорта;
  • механизм привода шпинделя постоянно функционирует в масляной ванне, что как было сказано выше, способствует уменьшению трения и сокращению расхода энергии;
  • централизованная система подачи смазки продольного суппорта.


Скачать паспорт Jet GH-1840 ZX DRO

Сравнение основных технических характеристик
 1К6216К20Stalex C6140WProma SPF-1000P/1500PMetal Master MLM 460X1000/1500Jet GH-1840 ZX DRO
Диаметр обточки над станиной (мм)400400420460460460
Расстояние между центрами (мм)1000/1500710/1000/

1400/2000

1000/15001000/15001010/15151015
Частота вращения шпинделя об/мин12,5-200012,5-16009-160040-180025-200025-1800
Количество скоростей232224121212
Конус шпинделяMК-6MК-6MК-6MK 6MK 6МK-7
Проходное отверстие шпинделя (мм)45-555256525880
Пиноль задней бабкиМK-5МK-5МК-5MK 4MK 4МК-5
Ход пиноли задней бабки (мм)200150150170123124
Метрическая резьба (мм)0,5-1920,5-1120,5-2240,2-200,1-140,5-20
Дюймовая резьба (ниток/дюйм)24-1,62556-0,572-1/8 TPI1722-11272″-1 5/8″ TPI
Модульная резьба0,5-480,5-1120,5-112 MP0,25-100,25-10 МP
Питчевая резьба96-156-0,556-1/4 DP96 – 3-1/4 DP
Мощность (кВт)10117,55,55,58,8
Вес (кг)21402835/ 3005/ 3225/ 368521501850/20101720/22002267
Габариты (Д×Ш×В) (см)2812×1166×1324/

3200х1166х1324

2505×1190×1500/

2795×1190×1500/

3195×1190×1500/

3795×1190×1500

2510 ×1000 ×12852360x1000x1200

2860x1000x1200

225×112×170 / 285×112×1702462×1016×1241

Токарный станок 1К62 - Поставки станков

Токарный станок 1К62 легендарная модель популярная на всем протяжении бывшего СССР и за его пределами, зарекомендовал себя, как надежное и точное оборудование. Широкое его применение обусловлено его универсальностью, простотой в эксплуатации и большим спектром работ. Применяется в индивидуальном, мелкосерийном, серийном производстве при обработке заготовок по прямолинейному, коническому, ступенчатому контуру.

Шпиндель имеет 24 прямых и 12 обратных степеней вращения. Требования по эксплуатации-УХЛ-4 (ГОСТ 15150—69).

Современным аналогом данной модели являются следующие марки: 16К20, 1В62Г, SN 50C, SN 500SA и другие.



Какие операции производят на станке

  • внутреннее и наружное точение цилиндрических и конических валов;
  • растачивание глубоких отверстий;
  • подрезка торцевых плоскостей;
  • нарезание различных видов резьбы: метрической, дюймовой, модульной, питчевой;
  • обработка осевыми инструментами методами сверления, развертывания, зенкерования и т.д.



Из истории производства

Первые токарно-винторезные станки в СССР стали производиться на заводе Красный Пролетарий в г. Москва с 1932 года и назывались ДИП 200, ДИП 300, ДИП 400, ДИП 500. Отличались данные модели размерами и параметрами обработки, цифра обозначает высоту центров. Для изготовления новых станков за образец был взят немецкий станок VDF. В последствии производство моделей ДИП 300, ДИП 400, ДИП 500 было передано в Рязань и Коломну.

Первый опытный образец 1К62 произведен в 1954 г., а серийный выпуск начался с 1956 года, и до окончания производства в 1971 г. с конвейера сошли более 200 000 таких моделей.

На смену марке 1К62 пришел современный токарно-винторезный станок 16К20. В 1971 г. произведен первый образец и в течение последующего времени в месяц выпускалось около 1000 единиц оборудования, из них 10 процентов шли на экспорт.

На промышленной ярмарке в 1972 г. в г. Лейпциг токарно-винторезный станок 16К20 получил золотую медаль.

Разработанный более 60 лет токарный станок 1К62 до сих пор эксплуатируется на многих предприятиях машиностроения и других отраслях промышленности.



Технические характеристики

Диаметр обработки, мм:
над станиной 400
над суппортом 220
Класс точности  Н
Расстояние между центрами, мм 1000, 1500
Масса заготовки, max, кг 1500
Шпиндель
Сквозное отверстие, мм 47
Число оборотов, об/мин:
в прямом направлении 12,5..2000
в обратном направлении 19..2420
Внутренний конус  МОРЗЕ 6
Передний конец
Количество ступеней вращения прямых/обратных  24/12
Подачи
Диапазон продольных рабочих подач, мм/об 0,07. .4,16
Диапазон поперечных рабочих подач, мм/об 0,035..2,08
Ускоренное движение суппорта, м/мин:
продольное 3,4
поперечное 1,7
Пределы шагов резьбы:
метрической 1..192
модульной  0,5..48
дюймовой  24..2
питчевой  96..1
Мощность главного двигателя, кВт 10
Габаритные размеры, мм 2795/3195х1190х1500
Общая масса, кг 3005/3225



Описание узлов

Станина, отлитая из высокопрочного чугуна располагается на двух тумбах. На ней монтируются все остальные узлы и механизмы, а по направляющим перемещаются суппорт и задняя бабка. В нижней части станины установлен лоток для сбора стружки и слива охлаждающей жидкости.

Передняя бабка, которая закреплена в левой части станины, включает в себя шпиндель и коробку скоростей. Сам шпиндель устанавливается на прецизионных подшипниках качения, которые выставлены на заводе изготовителе при сборке станка и не требуют последующей регулировки.

Суппорт предназначен для установки режущих инструментов и передачи им продольного и поперечного направления подачи. В верхней части размещается четырех позиционный резцедержатель, используемый для закрепления резцов. На суппорте расположена каретка, которая применяется при обработке конических поверхностей. Для этого она устанавливается на определенный угол.

Задняя бабка размещается справой части станины и перемещается по продольным направляющим. Она фиксируется в нужном положении при помощи рычага. В корпусе задней бабки расположена подвижная пиноль, в коническое отверстие которой устанавливают осевой режущий инструмент, а так же вращающийся или неподвижный центр.

Фартук преобразовывает вращение ходового винта в поступательные движения суппорта через зубчатую и реечную передачи. Фартук имеет механизм выключения подачи суппорта, который обеспечивает высокую точность останова на жестком упоре. Комплекс ограждающих и блокировочных устройств гарантирует безопасность работы на станке.

Электрический шкаф предназначен для включения, отключения и управления рабочими процессами всех механизмов и узлов.



Преимущества станка 1К62

  • Широкий диапазон вращения шпинделя и параметров подачи.
  • Жесткость станины и основных узлов станка позволяют вести обработку на повышенных режимах резания.
  • Конструкция станка обладает высокой вибрационной стойкостью.
  • Применение различного типа режущего инструмента.
  • В стандартной комплектации набор сменных зубчатых колес.
  • Мощность электродвигателя главного движения обеспечивает высокий крутящий момент.
  • Использование дополнительных приспособлений увеличивает функциональные возможности станка.
  • Точность обработки обеспечивается даже при ударных нагрузках благодаря специальным опорам.
  • Для безаварийной работы оборудования и предотвращения коротких замыканий в электрической схеме предусмотрены плавкие предохранители и тепловые автоматы.
  • Шпиндель установлен с двух сторон на сверхпрочных подшипниках качения.
  • Простота эксплуатации и обслуживания.



Условия приобретения и оплаты

Узнать дополнительную информацию и купить токарный станок 1К62 новый или после ремонта, Вы можете, позвонив по телефону +7(4852) 66-40-25, а так же запросить коммерческое предложение по электронной почте: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.. Сотрудники нашей компании ответят на все интересующие вопросы. На все станки после ремонта предоставляем гарантию от 12 до 18 месяцев.



Универсальный токарно-винторезный станок 1к62

1к62 — токарный винторезный станок, позволяющий осуществлять нарезку нескольких видов резьбы, в том числе метрическую и дюймовую, а также создавать архимедовы спирали при обработке металлических продуктов холодно- и горячекатаного проката.

Расшифровка наименования модели:

1 — токарный станок. К – поколение агрегата. 6 — токарно-винторезная подгруппа. 2 — высота над станиной (22 сантиметра).

Технические параметры

Станок 1К62 может успешно применяться при обработке заготовок из закаленного металла, так как его шпиндель установлен с помощью специальных подшипников, которые поддерживают необходимую жесткость. Токарная работа с заготовками производится с высокой нагрузкой при сохранении максимальной точности.

Преимуществами токарно-винторезного станка 1к62 являются: удобство обслуживания, длительный срок эксплуатации и высокая производительность, безопасность и надежность конструкции, хороший показатель виброустойчивости.

Универсальный токарно-винторезный станок 1к62 используется в производстве единичной продукции и малосерийном производстве, в сфере ремонтных и инструментальных работ.

Техническими параметрами, характеризующими работу станка, является частота вращения шпинделя (от 12,5 до 2000 об/мин) и скорость работы суппортов (при продольных перемещениях — 3,4; при поперечных — 1,7 метров в минуту). Кроме того, станок позволяет создавать отверстия с ручной или механической подачей без использования задней бабки.

Наибольший диаметр заготовки над станиной — 40 сантиметров. Масса 1к62 составляет 2140 килограмм, его габариты — 2812/1166/1324 миллиметров. Главный двигатель станка, который защищен от перегрузок тепловым реле, развивает мощность до 10кВт. Перемещение суппорта происходит за счет действия дополнительного асинхронного двигателя мощностью в 1 кВт.

1к62 работает как с подвижным, так и неподвижным люнетом, диаметром от 2 до 8 сантиметров в первом случае, и от 2 до 12 сантиметров во втором. Со станком поставляются сменные зубчатые колеса, роль которых заключается в передаче движения коробке передач. Конструкция включает в себя специальный упор, который монтируется на станине, созданный для осуществления продольного смещения каретки и ограничения скорости работы суппорта (максимальная скорость — 25 см/c).


Токарный станок 1К62 – технические характеристики, паспорт, устройство

Токарный станок 1К62, который выпускался московским заводом «Красный пролетарий» на протяжении достаточно длительного периода (1956–1971 гг.), хорошо знаком практически каждому, кто связан с металлообработкой. После окончания выпуска данной модели токарного станка, которую многие могут узнать на фото ниже, ей на смену пришел агрегат 16К20.

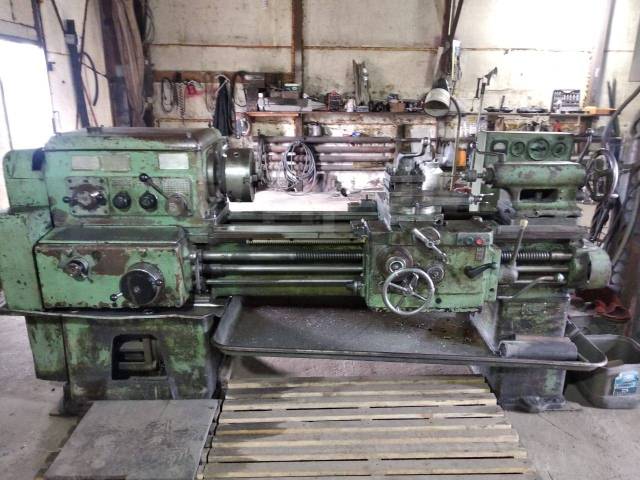

Универсальный токарно-винторезный станок 1К62

Преимущества модели

Станок 1К62, как следует из его характеристик, входит в категорию токарного оборудования лобового типа. Другими словами, он пригоден для токарно-винторезных работ с деталями большого диаметра и небольшой длины.

В то же самое время токарно-винторезный станок 1К62 – это универсальное устройство, технические возможности которого обеспечивают выполнение всего спектра токарных операций. На таком устройстве можно нарезать резьбу, выполнять точение дисков и валов различной конфигурации. Что важно, все режимы работы такого станка настраиваются очень просто. Благодаря высокой жесткости узлов токарного станка данной модели, обеспечиваемой использованием в его конструкции особых подшипников, на нем можно обрабатывать детали, прошедшие предварительную закалку.

Основные узлы станка 1К62

К наиболее значимым преимуществам, за которые станок 1К62 особенно ценят и профессионалы, и начинающие специалисты, следует отнести следующие.

  • Подача и скорость вращения могут регулироваться в широком диапазоне.
  • Кинематические цепи рассматриваемого токарного станка, его отдельные узлы и конструктивные элементы отличаются высокой прочностью и жесткостью.
  • Используя инструмент с минералокерамической и твердосплавной режущей частью, на таком оборудовании можно эффективно выполнять разрезание заготовок.
  • Конструкция устройства, оснащенного мощным приводом, разработана таким образом, что может эффективно противодействовать вибрационным нагрузкам.
  • В стандартную комплектацию этого токарного станка входят сменные зубчатые колеса, сообщающие движение от передней бабки коробке подач.
  • Высокоточной обработкой деталей на токарном станке 1К62 можно заниматься даже при наличии ударных нагрузок (их влияние компенсируют специальные подшипники).
  • За перемещение суппорта агрегата отвечает особый электродвигатель, мощность которого составляет 1 кВт. Выходной вал такого электродвигателя, обеспечивающего быстрое движение суппорта, вращается с частотой до 1410 об/мин.
  • Задняя бабка оборудования может двигаться в поперечном направлении, что позволяет использовать токарно-винторезный станок 1К62 для работы с заготовками, имеющими форму пологого конуса.
  • В электрической схеме станка имеются плавкие вставки и тепловые реле, защищающие его от коротких замыканий и серьезных перегрузок в процессе эксплуатации.
  • Шпиндельный узел токарного станка 1К62 укомплектован сверхпрочными подшипниками.

В тех ситуациях, когда в задней бабке закрепляют сверло для формирования отверстий в заготовках, ее можно жестко соединить с нижней частью суппорта при помощи специального замкового устройства, в таком случае ее можно будет двигать при помощи механического привода.

Станок 1К62, конструкция которого была разработана более 60 лет назад, может одинаково эффективно применяться для выполнения как силовых, так и скоростных токарных операций (это можно сказать далеко не о каждом современном агрегате).

Органы управления станка 1К62

Нередко в процессе выполнения токарных операций возникает необходимость ограничить перемещение каретки станка в продольном направлении. Технические возможности 1К62 предусматривают и такую возможность, для этого применяется специальный упор, фиксируемый на полке станины с ее лицевой стороны. При его использовании ограничивается скорость перемещения суппорта (не более 250 мм/мин).

В стандартную комплектацию токарного станка 1К62 также входят два люнета – подвижный и неподвижный. Такие технические приспособления, как известно, используются для исключения в ходе обработки деформации длинных заготовок. Благодаря подвижному люнету, фиксируемому на каретке станка, обрабатывают заготовки с поперечным сечением от 2 до 8 см, а неподвижный, размещаемый на направляющих станины, позволяет работать с деталями, имеющими сечение от 2 до 13 см.

Технические характеристики и паспорт станка 1К62

Все технические характеристики токарно-винторезного станка 1К62 представлены ниже в формате таблиц:
Характеристики 1К62 — часть 1
Характеристики 1К62 — часть 2
Характеристики 1К62 — часть 3

Скачать бесплатно паспорт токарно-винторезного станка 1К62: Паспорт станка 1К62

Скачать руководство по ремонту и обслуживанию 1К62: Ремонт станка 1К62

Конструктивные особенности станка

Задняя бабка токарного станка 1К62, состоящая из плиты, корпуса с посадочным отверстием и выдвижной пиноли, может перемещаться по направляющим станины. Регулировка вылета, фиксация пиноли и заднего центра, которые устанавливаются в задней бабке, осуществляются при помощи специальной рукоятки. Посадочное отверстие в пиноли имеет конусную форму, что позволяет фиксировать в нем различные инструменты: сверло, развертку, зенкер, метчик и др.

Кинематическая схема 1К62 (нажмите, чтобы увеличить)

Коробка скоростей станка 1К62 и его задняя бабка отличаются простотой своей конструкции, основу которой составляют ряд валов (один из них является фрикционным). На одном из валов коробки скоростей размещен шкив, на который и передается крутящий момент от электродвигателя устройства. Кроме того, в коробке имеются фрикционная муфта, различные блоки (тройной, промежуточный и др.), опоры и подшипники качения. За смазку всех движущихся узлов коробки скоростей отвечает специальный масляный насос.

Механизм коробки скоростей

Задняя бабка 1К62

Продольное и поперечное перемещение суппорта станка происходит благодаря ходовому валу и ходовому винту, частоту вращения которых регулирует коробка подач 1К62. В конструкции данного узла станка, отвечающего за скорость выполнения подачи, можно выделить следующие элементы: трехступенчатый блок Нортона, валы, переключаемые муфты, заблокированные между собой зубчатые колеса, подшипники.

Располагается коробка подач в нижней части станины оборудования, что значительно облегчает ее техническое обслуживание и ремонт. Вал данной коробки приводится во вращение при помощи сменных гитарных колес, посредством которых он также связан и со шпинделем устройства, что обеспечивает согласованность вращения шпинделя и подач, совершаемых суппортом агрегата. По валу коробки подач перемещается колесо, на одном торце которого располагается зубчатая шестерня, а на втором – рукоятка, которую можно установить в одном из десяти положений.

Устройство коробки подач

Важнейшим элементом фартука токарного станка является маточная гайка, которая находится в соединении с ходовым винтом и обеспечивает продольное перемещение суппорта. Гайка, которая часто выходит из строя из-за износа, обладает возможностью самоустанавливаться относительно ходового винта, что обеспечивает точность перемещения суппорта.

Фартук станка, в котором вращение ходового вала и ходового винта преобразовывается в продольное перемещение каретки и в поперечное – суппорта, работает по следующей схеме.

  • Вращение от ходового вала посредством нескольких последовательно расположенных передач передается на червячное колесо.
  • Движение суппорта, возможное в четырех направлениях, обеспечивается за счет муфт с торцовыми зубьями, вводимых в зацепление в требуемый момент.

Чтобы задействовать маточную гайку и ввести ее в зацепление с ходовым винтом, используется рукоятка, расположенная на лицевой части фартука станка. Одновременное задействование ходового вала и ходового винта для сообщения суппорту продольного перемещения исключается, за что отвечает специальный вал с кулачками.

Фартук станка 1К62

Суппорт – важнейшее устройство токарного станка – состоит из таких конструктивных элементов, как:

  • верхние салазки, которые также называют резцовыми;
  • поперечная каретка;
  • нижние салазки.

Перемещение каретки по направляющим нижних салазок обеспечивается посредством винта и безлюфтовой гайки. Вращение винту может передаваться посредством рукоятки (ручное управление) или зубчатого колеса (автоматизированное управление). На верхней поверхности каретки имеются круговые направляющие с поворотной плитой. В конструкции данной плиты также предусмотрены направляющие, на которые устанавливается четырехпозиционный резцедержатель.

Суппорт станка 1К62

Характеристики такого узла и его конструктивные особенности позволяют устанавливать поворотную плиту и, соответственно, резцедержатель с инструментом под любым углом к продольной оси станка. Для фиксации поворотной плиты в требуемом положении в конструкции каретки предусмотрены специальные зажимные болты. Пользоваться таким устройством, если внимательно изучить инструкцию на оборудование, может даже начинающий токарь.

Другие важные узлы в конструкции станка

Конструкция токарного станка также включает в себя электрическую систему, с которой можно ознакомиться, изучив технический паспорт устройства. Такая система состоит из трех электрических цепей с различными характеристиками:

  • управляющая цепь, для работы которой необходимо напряжение 110 В и ток с частотой 50 Гц;
  • силовая цепь, работающая от напряжения 380 В и тока с частотой от 3 до 50 Гц;
  • электрическая цепь, которая используется для обеспечения работы осветительного оборудования станка, – напряжение 24 или 36 В, частота тока 50 Гц.

Электрическая схема станка 1К62 (нажмите, чтобы увеличить)

Привод токарных станков 1К62 – это 10-киловаттный электродвигатель, вал которого может вращаться с частотой 1450 об/мин. Хотя в паспорте на оборудование и описано, как выполнять запуск станка и настройку всех его характеристик, осуществлять такие процедуры, не имея специальных знаний и навыков, не рекомендуется. Объясняется это тем, что и кинематическая, и электрическая схемы данного оборудования считаются достаточно сложными по своей конструкции.

Отдельные модели токарных станков, что обязательно указано в их паспорте, изначально сконструированы таким образом, что их силовая цепь может запитываться от электрической цепи с напряжением 220 В. Следует заметить, что это скорее исключение из правил, так как базовые модели токарного станка 1К62 предполагают напряжение питания 380 В. Перед подключением станка очень важно следить за тем, чтобы его нейтральный и глухозаземленный провода были тщательно заизолированы.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Токарный станок 1К62: обзор технических параметров

Токарный станок 1К62 по праву является одним из наиболее известных и распространённых на постсоветском пространстве. Марка 1К62 является одной из самых ходовых, так как обеспечивает качественное выполнение токарной обработки деталей более широкого спектра, чем агрегаты с аналогичными функциями.

Общая информация о токарном станке 1К62

Расшифровывается буквенно-цифровой индекс 1К62 просто:

1 — группа станка — токарные;

К — поколение станка;

6 — тип — винторезные;

2 — высота центров. В данной модели это 220 мм.

Ещё в конце маркировки может стоять буква, обозначающая класс точности станка.

Биография токарно-винторезного станка 1К62 довольно интересна. Разработан он был на заводе «Красный пролетарий» в Москве, где потом и производился. Началом использования на производстве можно считать тридцатые годы прошедшего века. Правда, в его названии тогда была аббревиатура ДИП (догоним и перегоним). Но после 1937 года, когда была введена новая система классификации станков, появилась современная маркировка.

Выпуск 1К62 давно прекращён, но большое количество этих замечательных станков всё ещё продолжает эксплуатироваться на производстве благодаря надёжности и продуманности конструкции. Конечно, найти совершено новое изделие крайне затруднительно, в процессе работы узлы и детали агрегатов изнашиваются и приходят в негодность. Но при должном уходе и обслуживании некоторые экземпляры отличаются от нового только обновлённым слоем краски.

Несомненно, некоторое оборудование приходит в полную негодность, а другим машинам требуется капитальный ремонт. Если заменить вышедшее из строя электрооборудование, провести по необходимости перешлифовку станин и направляющих либо их шабрение, то обновлённый 1К62 с уникальными техническими характеристиками ещё довольно долго сможет послужить на производстве. Для этого, разумеется, необходима вся техническая документация по станку.

Область применения оборудования

Спектр применения данного агрегата довольно широк:

  • точение цилиндрических, конических и фасонных поверхностей;
  • сверление, растачивание, развёртывание и зенкерование отверстий;
  • нарезание наружной и внутренней резьбы различных видов как метчиками и плашками, так и резьбовыми резцами и головками;
  • накатка поверхностей;
  • токарная обработка асимметричных деталей и корпусов с использованием 4-х кулачковых патронов и планшайб;
  • точение тонких и длинных деталей с использованием люнетов;
  • копировальные работы с применением идущего в комплекте гидрокопировального приспособления и многое другое.

Рассматриваемая нами модель является универсальным токарно-винторезным станком, технические характеристики которого довольно уникальны. У станка 1К62 имеется паспорт, в соответствии с которым на нём могут нарезаться дюймовая, питчевая, модульная резьба и Архимедова спираль. Основная резьба — метрическая. Выполнение всех токарных работ возможно с довольно широкой линейкой шагов.

Технические характеристики

Все полностью технические характеристики размещаются в паспорте, идущем в комплекте с изделием. В целях общего ознакомления с основными возможностями нашего образца представляем краткий обзор параметров.

  1. Самый большой диаметр заготовки: 400 мм — над станиной, 220 мм — над суппортом.
  2. Предельные веса обрабатываемых заготовок: наибольший вес устанавливаемой в патроне детали — 300 кг, на центрах — 1,3 тонны.
  3. Станок выпускался в трёх габаритных модификациях: межцентровые расстояния 710, 1000 и 1400 мм. Соответственно, максимальное расстояние продольного движения суппорта (значит, и длина обрабатываемой детали) — 640, 930 и 1330 мм.
  4. Наибольший рекомендуемый диаметр заготовки, проходящей через внутришпиндельное отверстие — 45 мм (само отверстие 47 мм).
  5. Размер посадочного конуса в шпинделе — Морзе № 6, а в пиноли задней бабки — Морзе № 5.
  6. Максимальное расстояние, на которое можно выдвинуть пиноль задней бабки — 200 мм.
  7. Высота державки резцов, устанавливаемых в резцедержателе — 25 мм.
  8. Габаритные размеры станка с межцентровым расстоянием 1000 мм: по длине — 2812 мм, по ширине — 1166 мм и в высоту — 1324 мм.
  9. Вес станка 1К62 с тем же расстоянием между центрами — 2140 кг.
  10. Нарезание метрических резьб с шагом в пределах от 1 до 192 мм.
  11. Нарезание дюймовых резьб с шагом резьбы от 2 до 24 ниток на 1 дюйм.
  12. Выполнение модульных резьб с шагом в пределах от 0,5 до 40 модулей.
  13. Выполнение питчевых резьб с шагом в пределах от 1 до 96 питчей.
  14. Пределы числа оборотов шпинделя — от 12,5 до 2000 об/мин.
  15. Пределы продольных подач суппорта — от 0,07 до 4,16 мм/об., поперечных — от 0,035 до 2,08 мм/об.

1К62 по паспорту и техническим характеристикам оснащён четырьмя электродвигателями:

  • двигателем главного привода мощностью 10 кВт;
  • мотором быстрых перемещений мощностью 0,8 кВт;
  • двигателем гидростанции с мощностью 1,1 кВт;
  • мотором насоса охлаждения с 0,125 кВт мощности.

Некоторые модели оборудования для металлообработки сконструированы с питанием силовой цепи от 220 В. Но это не правило, а исключение, касающееся небольших «домашних» образцов. Рассматриваемый нами агрегат и в базовой комплектации, и в модификациях требует питания 380 В.

Преимущества агрегата

Несмотря на давнюю историю, рассматриваемый нами агрегат всё ещё распространён на металлообрабатывающих предприятиях и в ремонтных мастерских. Несомненные достоинства модели обусловлены следующими критериями.

  1. Узлы и конструкционные детали оборудования имеют повышенную прочность и усиленную жёсткость, а также специальные опорные детали, что позволяет работать с закалённым материалом.
  2. Особая конструкция станка позволяет лучше противостоять вибрациям в процессе изготовления деталей.
  3. Заводская комплектация включает в себя сменные шестерни для расширенной настройки гитары передней бабки с целью увеличения диапазона нарезаемых резьб.
  4. Продуманная система энергоснабжения станка, включающая несколько тепловых реле и плавких предохранителей для защиты от коротких замыканий и перегрузок.
  5. Наличие специальных опорных элементов, компенсирующих излишние динамические нагрузки. Благодаря этому становится возможным изготовление деталей повышенной точности.
  6. Возможность смещения задней бабки в поперечном направлении на 15 мм в прямом и обратном направлении для точения пологих конусов.
  7. Широкие рамки регулировки оборотов шпинделя и рабочих подач.
  8. Один из главных плюсов токарно-винторезного станка 1К62 и его технических характеристик — это лёгкость и простота настройки рабочих режимов, что, несомненно, облегчает управление станком в производственном процессе и снимает с рабочего излишние физические нагрузки.
  9. Наличие дополнительного оборудования и оснастки, идущего в комплекте со станком либо приобретаемого отдельно. Оно значительно расширяет рабочий функционал.

Несмотря на давно прекратившийся выпуск станков этой модели, продолжают выпускаться усовершенствованные варианты станков, изготавливаемых на основе 1К62. Широкие возможности, универсальность, простота в обслуживании и управлении современных механизмов разрабатываются на основании многолетней практики использования станка 1К62 в различных условиях. До сих пор он остаётся одним из лучших металлообрабатывающих станков.

Токарный станок 1к62 вес станка

Одной из важнейших операций при металлообработке является обработка поверхностей вращения. Для выполнения таких работ применяются токарные станки различных типов и спецификаций. Токарно-винторезный станок 1К62, технические характеристики которого рассматриваются в данной статье, предназначен для обработки деталей из черных и различных цветных металлов, нанесения резьбы и точения конусных элементов.

Расшифровка, обозначения и модификации

В 30-е годы в СССР была разработана специальная система обозначений станков. Эта система используется и в настоящее время. Индекс 1К62 состоит из цифры 1, что значит токарный станок, индекса К – поколение модели, цифр 6 – собственно токарно-винторезный тип и 2 – высота центров шпинделя над станиной 220 мм. Поскольку технические характеристики 1К62 могли быть разные, то к основному индексу могли добавляться символы.

Примером модификации основной модели может служить станок повышенной точности 1К62 Б. Технические характеристики такого оборудования позволяли изготовлять прецизионные детали в условиях мелкосерийного производства. Станок выполнялся в трех вариантах, различающихся максимальной длиной обрабатываемой заготовки – 710, 1000 и 1400 мм. У станков была разная длина станины и разная общая длина, которая составляла 2,522 м., 2,812 м. и 3,212 м. соответственно. Вес станков в зависимости от длины – 2160, 2293 и 2401 кг.

Производитель станка

Станок был разработан вскоре после войны конструкторским бюро завода «Красный пролетарий» (располагался в Москве). Он пришел на смену станку 1А62. Первые образцы появились в 1954 году, а два года спустя было запущено серийное производство. Согласно прилагаемой к станку инструкции технические характеристики 1К62 значительно превосходили данные предшественника.

Новый станок быстро получил широчайшее распространение и знаком каждому, кто имеет хотя бы малейшее отношение к металлообработке. После списания станки часто передавались в мастерские различных учебных заведений. Многие школьники и студенты обучались азам металлообработки именно на 1К62.

Станок производился не только в Москве, но и на других предприятиях СССР (например, завод имени С. Орджоникидзе в Челябинске). Технические характеристики 1К62 вполне соответствовали требованиям к такому оборудованию. Заложенные в конструкцию резервы модернизации позволили станку оставаться в производстве до 1971 года, после чего ему на смену пришел не менее известный станок – 16К20. Вариантные исполнения 16К20 производятся и в настоящее время.

Особенности конструкции

Технические характеристики 1К62 обеспечивали станку возможность высококачественного выполнения всех существующих токарных операций, делая его поистине универсальным. Режимы работы станка настраивались по интуитивно понятной схеме. Высокие параметры жесткости узлов станка и специальные подшипники шпинделя, коробок скоростей и подачи позволяли обрабатывать детали после закалки.

Параметры подачи и оборотов шпинделя могут регулироваться в широких пределах. Благодаря этому при помощи твердосплавных или керамических резцов можно осуществлять резание заготовок на высоких скоростях. Станина станка, рассчитанная под применение мощного электродвигателя, успешно противостоит вибрационным нагрузкам, неизбежным при обработке на высокой скорости.

Станина станка

В качестве основания станка используется станина, представляющая собой коробчатую чугунную отливку. Для обеспечения высоких технических характеристик станка 1К62 конструкция станины имеет поперечные ребра П-образного профиля, обеспечивающие высокую жёсткость.

На станине имеются четыре направляющие, поверхность которых проходит закалку и шлифование. Направляющие отличаются формой сечения – две имеют форму призмы и две плоскую прямоугольную. Передняя призматическая и задняя плоская направляющие предназначены для движения фартука, две другие – для задней бабки. Перед началом работы направляющие смазывают из основного масляного резервуара при помощи специального крана.

Под направляющими имеется штампованный поддон для сбора образующейся при точении стружки и отработавшей СОЖ (смазывающей охлаждающей жидкости). В левой опоре станины находится рама для крепления основного электродвигателя, а в правой – места для установки насосов СОЖ и гидравлики (при их наличии). Дополнительно в правой опоре есть место для установки 28-литрового бака СОЖ.

Передняя бабка

На левой части станины расположена передняя бабка, в которой находится коробка скоростей. Под ней смонтирована коробка подач 1К62. Технические характеристики токарного станка в значительной мере зависят от взаимного расположения узлов. Конструкция передней бабки позволяет выставлять ее положение по горизонтальной линии центров.

Под коробкой подач размещено моторное отделение с главным электродвигателем и аппаратурой управления.

Основной двигатель и коробка скоростей

Для привода валов коробок скоростей и подач используется один двигатель. Он смонтирован на раме внутри передней тумбы станины и развивает до 10 кВт при максимальной частоте вращения вала 2000 об/мин. Большая мощность мотора обеспечивает высокие технические характеристики токарному станку по металлу 1К62. Опционально станок мог оснащаться главным приводом с уменьшенными мощностью и частотой вращения (7,5 кВт и 1460 оборотов соответственно).

Крутящий момент от двигателя передается на входящий вал коробки перемены скоростей с помощью ременной передачи. Поскольку мощность двигателя большая, то в приводе применяются пять (или четыре – для менее мощной версии) параллельных ремней. На входном валу коробки установлена фрикционная муфта, позволяющая осуществлять вращение шпинделя в обе стороны.

Направление вращения задается рукоятками, расположенными на уровне поддона для стружки. Поднятием рукоятки вверх задается прямое вращение, при опускании – обратное. В среднем положении включается ленточный тормоз шпинделя. Коробка скоростей имеет 23 передачи с частотами вращения выходного вала в широком диапазоне оборотов 12,5…2000 (1460) об/мин.

Для смазки узлов установлен отдельный масляный насос, подающий смазку к высоконагруженным узлам. Насос плунжерного типа приводится от эксцентрика на входном валу коробки. Запас масла в составляет 3,7 литра и находится в основном бачке на дне корпуса передней бабки. Для контроля исправности системы смазки в верхней крышке коробки скоростей есть смотровой глазок. При исправной системе через глазок видна струйка масла. Для очистки масла в конструкции станка имеется пластинчатый фильтр.

Выбор скоростей

На корпусе коробки есть четыре рукоятки: две для выбора числа оборотов, одна для установки шага резьбы и рукоятка выбора правой/левой резьбы и подачи.

Под одной из рукояток (ближней к шпинделю) имеется таблица с рядом чисел оборотов. Рукоятка перемещает три блока шестерен, позволяя выбрать ряд оборотов. Для получения оборотов шпинделя более 630 в минуту необходимо сначала отклонить рычаг от себя, затем повернуть влево. Вторая рукоятка передвигает два дополнительных блока шестерен, выставляя число оборотов по круговой таблице в соответствии с выбранным рядом.

Шпиндель и коробка подач

Шпиндель станка устанавливается на выходном валу коробки скоростей на торцевой части передней бабки. Вал шпинделя вращается на специальных высокоточных подшипниках, не нуждающихся в регулировке и обслуживании в процессе эксплуатации оборудования. Шпиндель имеет трехкулачковый патрон и служит для фиксации заготовки и сообщения ей вращательного движения. Зажим детали осуществляется от руки, штатным ключом.

От вала шпиндельной бабки осуществляется привод коробки подач. Данный механизм расположен в нижней левой части станка и приводится во вращение от коробки передач при помощи сменных шестерен. Такой привод обеспечивает заявленные технические характеристики 1К62.

Токарно-винторезный станок оснащен приводом суппорта от коробки передач при помощи ходового валика и винта. При точении суппорт перемещается ходовым валиком, а при нарезке резьбы – от ходового винта. Ходовой винт имеет устройство увеличения шага, которое расширяет диапазоны нарезаемой резьбы. Для более точнго процесса станок имеет возможность прямого привода ходового винта, минуя коробку подач. Обороты выставляются при помощи сменных шестерен из отдельного набора.

Смазка коробки подач производится от отдельного насоса. Запас масла – 0,7 литра – находится в картере коробки. Для контроля исправности насоса в передней части коробки подач имеется смотровой глазок.

Суппорт

Суппорт имеет крестовую схему и предназначен для фиксации резца и обеспечения ему движения продольной и поперечной подач. Для продольного перемещения имеется отдельная каретка. Движения могут осуществляться и от руки, и от механического привода.

Резец закреплен в резцедержателе, который может поворачиваться на заданный угол. Резцедержатель может перемещаться по поперечным салазкам, обеспечивая заданную глубину резания. Параметры перемещения определяются по установленным на суппорте линейкам с масштабными сетками.

Суппорт имеет электропривод от отдельного мотора мощностью в 1 кВт. Электродвигатель развивает до 1400 оборотов, что позволяет осуществлять быстрое перемещение суппорта в рабочее положение.

Фартук

Фартук представляет собой подвижный корпус механизмов для продольного и поперечного перемещения суппорта. В конструкции фартука есть кулачковые муфты, позволяющие осуществлять движение в обе стороны. Также есть дополнительная муфта для отключения привода при перегрузке.

Поступательное движение суппорта выполняется от ходового винта (при помощи разъемной гайки) или от ходового вала. Такое решение значительно улучшает технические характеристики токарного станка 1К62.

Ходовой вал передает движение фартуку через шестеренную передачу и рейку. Фартук оснащен механизмом отключения подачи суппорта, а также рядом защитных устройств, обеспечивающих безопасность выполнения работ на станке.

Смазка фартука осуществляется от насоса с червячным приводом. Для хранения смазки имеется отдельный резервуар емкостью 1,5 литра. Ходовой винт смазывается вручную.

Задняя бабка

Задняя бабка движется по тем же направляющим, что и фартук. Перемещение осуществляется вручную, в нужном положении бабка фиксируется поворотом рукоятки.

В задней бабке устанавливается пиноль с коническим отверстием. В него устанавливается центр для поддержки заднего конца заготовок деталей. По конструкции центры делятся на два типа – вращающиеся и неподвижные. Движение пиноли осуществляется маховиком, расположенным с тыльной стороны. Фиксация пиноли осуществляется отдельной рукояткой.

Кроме центров в задней бабке может располагаться инструмент для выполнения и обработки внутренних отверстий в заготовках. Задняя бабка может быть соединена с суппортом и использоваться для сверления отверстий с механической подачей.

Дополнительно имеются продольные направляющие, которые позволяют получать на станке поверхности в форме пологого конуса. Такая конструкция бабки улучшает технические характеристики токарного станка 1К62.

Токарный станок 1К62, который выпускался московским заводом «Красный пролетарий» на протяжении достаточно длительного периода (1956–1971 гг.), хорошо знаком практически каждому, кто связан с металлообработкой. После окончания выпуска данной модели токарного станка, которую многие могут узнать на фото ниже, ей на смену пришел агрегат 16К20.

Универсальный токарно-винторезный станок 1К62

Преимущества модели

Станок 1К62, как следует из его характеристик, входит в категорию токарного оборудования лобового типа. Другими словами, он пригоден для токарно-винторезных работ с деталями большого диаметра и небольшой длины.

В то же самое время токарно-винторезный станок 1К62 – это универсальное устройство, технические возможности которого обеспечивают выполнение всего спектра токарных операций. На таком устройстве можно нарезать резьбу, выполнять точение дисков и валов различной конфигурации. Что важно, все режимы работы такого станка настраиваются очень просто. Благодаря высокой жесткости узлов токарного станка данной модели, обеспечиваемой использованием в его конструкции особых подшипников, на нем можно обрабатывать детали, прошедшие предварительную закалку.

Основные узлы станка 1К62

К наиболее значимым преимуществам, за которые станок 1К62 особенно ценят и профессионалы, и начинающие специалисты, следует отнести следующие.

  • Подача и скорость вращения могут регулироваться в широком диапазоне.
  • Кинематические цепи рассматриваемого токарного станка, его отдельные узлы и конструктивные элементы отличаются высокой прочностью и жесткостью.
  • Используя инструмент с минералокерамической и твердосплавной режущей частью, на таком оборудовании можно эффективно выполнять разрезание заготовок.
  • Конструкция устройства, оснащенного мощным приводом, разработана таким образом, что может эффективно противодействовать вибрационным нагрузкам.
  • В стандартную комплектацию этого токарного станка входят сменные зубчатые колеса, сообщающие движение от передней бабки коробке подач.
  • Высокоточной обработкой деталей на токарном станке 1К62 можно заниматься даже при наличии ударных нагрузок (их влияние компенсируют специальные подшипники).
  • За перемещение суппорта агрегата отвечает особый электродвигатель, мощность которого составляет 1 кВт. Выходной вал такого электродвигателя, обеспечивающего быстрое движение суппорта, вращается с частотой до 1410 об/мин.
  • Задняя бабка оборудования может двигаться в поперечном направлении, что позволяет использовать токарно-винторезный станок 1К62 для работы с заготовками, имеющими форму пологого конуса.
  • В электрической схеме станка имеются плавкие вставки и тепловые реле, защищающие его от коротких замыканий и серьезных перегрузок в процессе эксплуатации.
  • Шпиндельный узел токарного станка 1К62 укомплектован сверхпрочными подшипниками.

В тех ситуациях, когда в задней бабке закрепляют сверло для формирования отверстий в заготовках, ее можно жестко соединить с нижней частью суппорта при помощи специального замкового устройства, в таком случае ее можно будет двигать при помощи механического привода.

Станок 1К62, конструкция которого была разработана более 60 лет назад, может одинаково эффективно применяться для выполнения как силовых, так и скоростных токарных операций (это можно сказать далеко не о каждом современном агрегате).

Органы управления станка 1К62

Нередко в процессе выполнения токарных операций возникает необходимость ограничить перемещение каретки станка в продольном направлении. Технические возможности 1К62 предусматривают и такую возможность, для этого применяется специальный упор, фиксируемый на полке станины с ее лицевой стороны. При его использовании ограничивается скорость перемещения суппорта (не более 250 мм/мин).

В стандартную комплектацию токарного станка 1К62 также входят два люнета – подвижный и неподвижный. Такие технические приспособления, как известно, используются для исключения в ходе обработки деформации длинных заготовок. Благодаря подвижному люнету, фиксируемому на каретке станка, обрабатывают заготовки с поперечным сечением от 2 до 8 см, а неподвижный, размещаемый на направляющих станины, позволяет работать с деталями, имеющими сечение от 2 до 13 см.

Технические характеристики и паспорт станка 1К62

Все технические характеристики токарно-винторезного станка 1К62 представлены ниже в формате таблиц:

Скачать бесплатно паспорт токарно-винторезного станка 1К62: Паспорт станка 1К62

Скачать руководство по ремонту и обслуживанию 1К62: Ремонт станка 1К62

Конструктивные особенности станка

Задняя бабка токарного станка 1К62, состоящая из плиты, корпуса с посадочным отверстием и выдвижной пиноли, может перемещаться по направляющим станины. Регулировка вылета, фиксация пиноли и заднего центра, которые устанавливаются в задней бабке, осуществляются при помощи специальной рукоятки. Посадочное отверстие в пиноли имеет конусную форму, что позволяет фиксировать в нем различные инструменты: сверло, развертку, зенкер, метчик и др.

Кинематическая схема 1К62 (нажмите, чтобы увеличить)

Коробка скоростей станка 1К62 и его задняя бабка отличаются простотой своей конструкции, основу которой составляют ряд валов (один из них является фрикционным). На одном из валов коробки скоростей размещен шкив, на который и передается крутящий момент от электродвигателя устройства. Кроме того, в коробке имеются фрикционная муфта, различные блоки (тройной, промежуточный и др.), опоры и подшипники качения. За смазку всех движущихся узлов коробки скоростей отвечает специальный масляный насос.

Механизм коробки скоростей

Задняя бабка 1К62

Продольное и поперечное перемещение суппорта станка происходит благодаря ходовому валу и ходовому винту, частоту вращения которых регулирует коробка подач 1К62. В конструкции данного узла станка, отвечающего за скорость выполнения подачи, можно выделить следующие элементы: трехступенчатый блок Нортона, валы, переключаемые муфты, заблокированные между собой зубчатые колеса, подшипники.

Располагается коробка подач в нижней части станины оборудования, что значительно облегчает ее техническое обслуживание и ремонт. Вал данной коробки приводится во вращение при помощи сменных гитарных колес, посредством которых он также связан и со шпинделем устройства, что обеспечивает согласованность вращения шпинделя и подач, совершаемых суппортом агрегата. По валу коробки подач перемещается колесо, на одном торце которого располагается зубчатая шестерня, а на втором – рукоятка, которую можно установить в одном из десяти положений.

Устройство коробки подач

Важнейшим элементом фартука токарного станка является маточная гайка, которая находится в соединении с ходовым винтом и обеспечивает продольное перемещение суппорта. Гайка, которая часто выходит из строя из-за износа, обладает возможностью самоустанавливаться относительно ходового винта, что обеспечивает точность перемещения суппорта.

Фартук станка, в котором вращение ходового вала и ходового винта преобразовывается в продольное перемещение каретки и в поперечное – суппорта, работает по следующей схеме.

  • Вращение от ходового вала посредством нескольких последовательно расположенных передач передается на червячное колесо.
  • Движение суппорта, возможное в четырех направлениях, обеспечивается за счет муфт с торцовыми зубьями, вводимых в зацепление в требуемый момент.

Чтобы задействовать маточную гайку и ввести ее в зацепление с ходовым винтом, используется рукоятка, расположенная на лицевой части фартука станка. Одновременное задействование ходового вала и ходового винта для сообщения суппорту продольного перемещения исключается, за что отвечает специальный вал с кулачками.

Фартук станка 1К62

Суппорт – важнейшее устройство токарного станка – состоит из таких конструктивных элементов, как:

  • верхние салазки, которые также называют резцовыми;
  • поперечная каретка;
  • нижние салазки.

Перемещение каретки по направляющим нижних салазок обеспечивается посредством винта и безлюфтовой гайки. Вращение винту может передаваться посредством рукоятки (ручное управление) или зубчатого колеса (автоматизированное управление). На верхней поверхности каретки имеются круговые направляющие с поворотной плитой. В конструкции данной плиты также предусмотрены направляющие, на которые устанавливается четырехпозиционный резцедержатель.

Суппорт станка 1К62

Характеристики такого узла и его конструктивные особенности позволяют устанавливать поворотную плиту и, соответственно, резцедержатель с инструментом под любым углом к продольной оси станка. Для фиксации поворотной плиты в требуемом положении в конструкции каретки предусмотрены специальные зажимные болты. Пользоваться таким устройством, если внимательно изучить инструкцию на оборудование, может даже начинающий токарь.

Другие важные узлы в конструкции станка

Конструкция токарного станка также включает в себя электрическую систему, с которой можно ознакомиться, изучив технический паспорт устройства. Такая система состоит из трех электрических цепей с различными характеристиками:

  • управляющая цепь, для работы которой необходимо напряжение 110 В и ток с частотой 50 Гц;
  • силовая цепь, работающая от напряжения 380 В и тока с частотой от 3 до 50 Гц;
  • электрическая цепь, которая используется для обеспечения работы осветительного оборудования станка, – напряжение 24 или 36 В, частота тока 50 Гц.

Электрическая схема станка 1К62 (нажмите, чтобы увеличить)

Привод токарных станков 1К62 – это 10-киловаттный электродвигатель, вал которого может вращаться с частотой 1450 об/мин. Хотя в паспорте на оборудование и описано, как выполнять запуск станка и настройку всех его характеристик, осуществлять такие процедуры, не имея специальных знаний и навыков, не рекомендуется. Объясняется это тем, что и кинематическая, и электрическая схемы данного оборудования считаются достаточно

1К62 токарный станок фото


Токарный станок 1К62 – технические характеристики, паспорт, устройство

Токарный станок 1К62, который выпускался московским заводом «Красный пролетарий» на протяжении достаточно длительного периода (1956–1971 гг.), хорошо знаком практически каждому, кто связан с металлообработкой. После окончания выпуска данной модели токарного станка, которую многие могут узнать на фото ниже, ей на смену пришел агрегат 16К20.

Универсальный токарно-винторезный станок 1К62

Преимущества модели

Станок 1К62, как следует из его характеристик, входит в категорию токарного оборудования лобового типа. Другими словами, он пригоден для токарно-винторезных работ с деталями большого диаметра и небольшой длины.

В то же самое время токарно-винторезный станок 1К62 – это универсальное устройство, технические возможности которого обеспечивают выполнение всего спектра токарных операций. На таком устройстве можно нарезать резьбу, выполнять точение дисков и валов различной конфигурации. Что важно, все режимы работы такого станка настраиваются очень просто. Благодаря высокой жесткости узлов токарного станка данной модели, обеспечиваемой использованием в его конструкции особых подшипников, на нем можно обрабатывать детали, прошедшие предварительную закалку.

Основные узлы станка 1К62

К наиболее значимым преимуществам, за которые станок 1К62 особенно ценят и профессионалы, и начинающие специалисты, следует отнести следующие.

  • Подача и скорость вращения могут регулироваться в широком диапазоне.
  • Кинематические цепи рассматриваемого токарного станка, его отдельные узлы и конструктивные элементы отличаются высокой прочностью и жесткостью.
  • Используя инструмент с минералокерамической и твердосплавной режущей частью, на таком оборудовании можно эффективно выполнять разрезание заготовок.
  • Конструкция устройства, оснащенного мощным приводом, разработана таким образом, что может эффективно противодействовать вибрационным нагрузкам.
  • В стандартную комплектацию этого токарного станка входят сменные зубчатые колеса, сообщающие движение от передней бабки коробке подач.
  • Высокоточной обработкой деталей на токарном станке 1К62 можно заниматься даже при наличии ударных нагрузок (их влияние компенсируют специальные подшипники).
  • За перемещение суппорта агрегата отвечает особый электродвигатель, мощность которого составляет 1 кВт. Выходной вал такого электродвигателя, обеспечивающего быстрое движение суппорта, вращается с частотой до 1410 об/мин.
  • Задняя бабка оборудования может двигаться в поперечном направлении, что позволяет использовать токарно-винторезный станок 1К62 для работы с заготовками, имеющими форму пологого конуса.
  • В электрической схеме станка имеются плавкие вставки и тепловые реле, защищающие его от коротких замыканий и серьезных перегрузок в процессе эксплуатации.
  • Шпиндельный узел токарного станка 1К62 укомплектован сверхпрочными подшипниками.

В тех ситуациях, когда в задней бабке закрепляют сверло для формирования отверстий в заготовках, ее можно жестко соединить с нижней частью суппорта при помощи специального замкового устройства, в таком случае ее можно будет двигать при помощи механического привода.

Станок 1К62, конструкция которого была разработана более 60 лет назад, может одинаково эффективно применяться для выполнения как силовых, так и скоростных токарных операций (это можно сказать далеко не о каждом современном агрегате).

Органы управления станка 1К62

Нередко в процессе выполнения токарных операций возникает необходимость ограничить перемещение каретки станка в продольном направлении. Технические возможности 1К62 предусматривают и такую возможность, для этого применяется специальный упор, фиксируемый на полке станины с ее лицевой стороны. При его использовании ограничивается скорость перемещения суппорта (не более 250 мм/мин).

В стандартную комплектацию токарного станка 1К62 также входят два люнета – подвижный и неподвижный. Такие технические приспособления, как известно, используются для исключения в ходе обработки деформации длинных заготовок. Благодаря подвижному люнету, фиксируемому на каретке станка, обрабатывают заготовки с поперечным сечением от 2 до 8 см, а неподвижный, размещаемый на направляющих станины, позволяет работать с деталями, имеющими сечение от 2 до 13 см.

Технические характеристики и паспорт станка 1К62

Все технические характеристики токарно-винторезного станка 1К62 представлены ниже в формате таблиц:

Скачать бесплатно паспорт токарно-винторезного станка 1К62: Паспорт станка 1К62

Скачать руководство по ремонту и обслуживанию 1К62: Ремонт станка 1К62

Конструктивные особенности станка

Задняя бабка токарного станка 1К62, состоящая из плиты, корпуса с посадочным отверстием и выдвижной пиноли, может перемещаться по направляющим станины. Регулировка вылета, фиксация пиноли и заднего центра, которые устанавливаются в задней бабке, осуществляются при помощи специальной рукоятки. Посадочное отверстие в пиноли имеет конусную форму, что позволяет фиксировать в нем различные инструменты: сверло, развертку, зенкер, метчик и др.

Кинематическая схема 1К62 (нажмите, чтобы увеличить)

Коробка скоростей станка 1К62 и его задняя бабка отличаются простотой своей конструкции, основу которой составляют ряд валов (один из них является фрикционным). На одном из валов коробки скоростей размещен шкив, на который и передается крутящий момент от электродвигателя устройства. Кроме того, в коробке имеются фрикционная муфта, различные блоки (тройной, промежуточный и др.), опоры и подшипники качения. За смазку всех движущихся узлов коробки скоростей отвечает специальный масляный насос.

Механизм коробки скоростей

Задняя бабка 1К62

Продольное и поперечное перемещение суппорта станка происходит благодаря ходовому валу и ходовому винту, частоту вращения которых регулирует коробка подач 1К62. В конструкции данного узла станка, отвечающего за скорость выполнения подачи, можно выделить следующие элементы: трехступенчатый блок Нортона, валы, переключаемые муфты, заблокированные между собой зубчатые колеса, подшипники.

Располагается коробка подач в нижней части станины оборудования, что значительно облегчает ее техническое обслуживание и ремонт. Вал данной коробки приводится во вращение при помощи сменных гитарных колес, посредством которых он также связан и со шпинделем устройства, что обеспечивает согласованность вращения шпинделя и подач, совершаемых суппортом агрегата. По валу коробки подач перемещается колесо, на одном торце которого располагается зубчатая шестерня, а на втором – рукоятка, которую можно установить в одном из десяти положений.

Устройство коробки подач

Важнейшим элементом фартука токарного станка является маточная гайка, которая находится в соединении с ходовым винтом и обеспечивает продольное перемещение суппорта. Гайка, которая часто выходит из строя из-за износа, обладает возможностью самоустанавливаться относительно ходового винта, что обеспечивает точность перемещения суппорта.

Фартук станка, в котором вращение ходового вала и ходового винта преобразовывается в продольное перемещение каретки и в поперечное – суппорта, работает по следующей схеме.

  • Вращение от ходового вала посредством нескольких последовательно расположенных передач передается на червячное колесо.
  • Движение суппорта, возможное в четырех направлениях, обеспечивается за счет муфт с торцовыми зубьями, вводимых в зацепление в требуемый момент.

Чтобы задействовать маточную гайку и ввести ее в зацепление с ходовым винтом, используется рукоятка, расположенная на лицевой части фартука станка. Одновременное задействование ходового вала и ходового винта для сообщения суппорту продольного перемещения исключается, за что отвечает специальный вал с кулачками.

Фартук станка 1К62

Суппорт – важнейшее устройство токарного станка – состоит из таких конструктивных элементов, как:

  • верхние салазки, которые также называют резцовыми;
  • поперечная каретка;
  • нижние салазки.

Перемещение каретки по направляющим нижних салазок обеспечивается посредством винта и безлюфтовой гайки. Вращение винту может передаваться посредством рукоятки (ручное управление) или зубчатого колеса (автоматизированное управление). На верхней поверхности каретки имеются круговые направляющие с поворотной плитой. В конструкции данной плиты также предусмотрены направляющие, на которые устанавливается четырехпозиционный резцедержатель.

Суппорт станка 1К62

Характеристики такого узла и его конструктивные особенности позволяют устанавливать поворотную плиту и, соответственно, резцедержатель с инструментом под любым углом к продольной оси станка. Для фиксации поворотной плиты в требуемом положении в конструкции каретки предусмотрены специальные зажимные болты. Пользоваться таким устройством, если внимательно изучить инструкцию на оборудование, может даже начинающий токарь.

Другие важные узлы в конструкции станка

Конструкция токарного станка также включает в себя электрическую систему, с которой можно ознакомиться, изучив технический паспорт устройства. Такая система состоит из трех электрических цепей с различными характеристиками:

  • управляющая цепь, для работы которой необходимо напряжение 110 В и ток с частотой 50 Гц;
  • силовая цепь, работающая от напряжения 380 В и тока с частотой от 3 до 50 Гц;
  • электрическая цепь, которая используется для обеспечения работы осветительного оборудования станка, – напряжение 24 или 36 В, частота тока 50 Гц.

Электрическая схема станка 1К62 (нажмите, чтобы увеличить)

Привод токарных станков 1К62 – это 10-киловаттный электродвигатель, вал которого может вращаться с частотой 1450 об/мин. Хотя в паспорте на оборудование и описано, как выполнять запуск станка и настройку всех его характеристик, осуществлять такие процедуры, не имея специальных знаний и навыков, не рекомендуется. Объясняется это тем, что и кинематическая, и электрическая схемы данного оборудования считаются достаточно сложными по своей конструкции.

Отдельные модели токарных станков, что обязательно указано в их паспорте, изначально сконструированы таким образом, что их силовая цепь может запитываться от электрической цепи с напряжением 220 В. Следует заметить, что это скорее исключение из правил, так как базовые модели токарного станка 1К62 предполагают напряжение питания 380 В. Перед подключением станка очень важно следить за тем, чтобы его нейтральный и глухозаземленный провода были тщательно заизолированы.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

1K62 Токарный станок 3D-симулятор для ПК и моб.

3D симулятор классического токарно-винторезного станка мод. 1К62. Приложение имитирует выполнение обычных токарных операций в интерактивном режиме. Возможности имитационной модели включают в себя операции наружного и торцовочного точения, сверления и расточки отверстий, точения канавок, нарезания наружной и внутренней резьбы. В полной версии приложения для работы доступно более 70 режущих инструментов.

Область применения программного продукта: учебный процесс с использованием компьютерных технологий: лабораторные занятия студентов по компьютерным классам, дистанционное обучение, демонстрационная поддержка лекционного материала по группе направлений обучения и специальностям: «Металлургия, машиностроение и обработка материалов».

Тип целевого вычислительного устройства и поддерживаемая платформа: IBM-совместимый ПК под управлением Microsoft Windows, Apple Macintosh ПК под управлением MacOS, мобильные устройства на базе операционных систем Android и iOS.Кроме того, выполнение программы возможно в среде веб-браузера с поддержкой технологии HTML5 и аппаратной поддержкой 3D-графики (технология WebGL).

Мультиплатформенная поддержка позволяет использовать программное обеспечение на различных вычислительных устройствах, в том числе на интерактивных досках, смартфонах, планшетных и настольных компьютерах, что, в свою очередь, повышает гибкость и мобильность учебного процесса, соответствующего современному уровню информатизации образования ,

Графический интерфейс пользователя выполнен на русском и английском языках.Метрические и дюймовые системы измерения поддерживаются. Необходимый объем видеопамяти устройства составляет 350 МБ. Графическая система приложения использует компоненты OpenGL 3.0.

Симулятор может поставляться с установкой на одном рабочем месте (пользовательская лицензия с выдачей регистрационных ключей) и с установкой на неограниченное количество рабочих мест (корпоративная лицензия для организации).

Компоненты системы Microsoft DirectX можно загрузить с официального сайта:
www.microsoft.com

,

Станкоимпорт 1К62 (Русский) Токарный станок

Продолжение:
К 12-миллиметровому ходовому винту с шагом резьбы был присоединен полный винт и редуктор подачи, смазываемый давлением и способный в своих основных настройках генерировать английский шаг от 2 до 24 т / дюйм, дюйм, метрика от 1 до 12 мм. модуль от 0,5 до 48 и диаметр от 96 до 1 дп Также было возможно разрезать спирали с шагом от 3/8 "до 7/16" и, согласно руководству, генерировать спирали "Архимеда", такие как внутри самоцентрирующихся патронов.Кроме того, может быть установлен отдельный привод (который производители назвали специально подобранными сменными колесами), который обошел коробку передач и позволил создать «высокоточные» передачи - хотя то, как это расположение дало какое-либо реальное преимущество, не было сделано Чисто. Также было возможно, чтобы расширить диапазон нарезания резьбы, двухпозиционная ручка, установленная на передней поверхности передней бабки, позволила изменить отношение привода к коробке передач. В одной настройке, используя скорость шпинделя от 12.От 5 до 40 об / мин, грубые уклоны в 32 раза превышали стандартные соотношения, а в другом случае при скоростях шпинделя от 60 до 160 об / у уклоны могли быть увеличены в 8 раз по сравнению с установкой на барабане редуктора.
Вторая ручка, вместе с селектором передаточного числа, изменила направление подачи каретки слева направо, а также позволила, в своем центральном положении, вращать шпиндель независимо от зубчатой ​​передачи подачи и выполнять круговую индексацию при нарезании многозаходной резьбы. - осевые настройки выгравированы на пластине, окружающей конец шпинделя.Редуктор обеспечивал 42 подачи скольжения и наплавки, причем скорость зависела от выбранного диапазона скорости шпинделя: на любой скорости скорость скольжения составляла от 0,0027 "до 0,081" на оборот шпинделя с наплавкой, установленной на половину скорости (от 0,0013 до 0,081 ") в то время как при скорости вращения шпинделя от 50 до 630 об / мин скорость подачи составляла от 0,081 "до 0,163" скольжения и от 0,040 "до 0,081" в поперечнике.
Зацепление привода от редуктора к ведущему винту или приводному валу осуществлялось с помощью системы с третьим стержнем с рычаг управления, установленный коробкой передач и второй поворот от правой стороны фартука (и, следовательно, путешествия с ним).Требуемые шаги и подача были получены с помощью большого вращающегося барабана, на лицевой стороне которого находился концентрический диск с двумя или четырьмя ручками с шариковыми наконечниками. Вытягивание ручек вправо позволяло вращать внутреннюю секцию, чтобы выбрать одно из четырех положений, в верхней части шкала, показывающая доступный диапазон. Затем была выбрана конкретная настройка из диапазона, перемещая диск внутрь в промежуточное положение и поворачивая его, чтобы привести указатель в соответствие с требуемой цифрой. Наконец, полностью вставив диск в заблокированную настройку, вся операция заняла меньше времени, чем объяснение...
Подача скользящих и наплавочных материалов в обоих направлениях передавалась четырьмя муфтами с мелкими зубьями, встроенными в фартук, а быстрый и позитивный контроль - необычно - одним рычажным рычагом, установленным на правой стороне фартук Также был установлен быстрый ход мощности во всех направлениях, который включался кнопкой на верхней части джойстика со скоростью 1,3 л. С., 1500 об. / Мин. двигатель, установленный в выемке на конце задней бабки, приводящий в движение приводной вал через клиновой ремень. Система обеспечивала скорость скольжения 134 дюйма в минуту, при этом вал подачи был ароматически отсоединен от винтового редуктора с помощью включенной в него обгонной муфты.Эта система была настолько хорошо настроена, что операторы, если им нужно было переместить каретку более чем на 10 мм, использовали ускоренный ход.
Чтобы защитить трансмиссию, фартук включал предохранительную муфту коготь-типа, которая отпускалась, когда была достигнута заранее определенная нагрузка; это устройство также можно отключить с помощью упора на кровати - хотя это средство не было включено в поперечную подачу. Когда каретка двигалась, она автоматически включала масляный насос плунжерного типа, который распределял смазку вокруг фартука с подачей, также подаваемой на кровать и поперечные скользящие пути; ход каретки измерялся микрометрическим циферблатом барабанного типа, установленным на лицевой стороне перрона, который градуировался с интервалом 0.05 ".
Используя обычные ползунки с V-образным краем, составной блок слайдов имел циферблаты нулевого микрометра хорошего размера и разрезной винт поперечной подачи, который можно регулировать для устранения люфта; ход поперечного слайда составлял 10 дюймов и 5,5 дюйма для верхнего слайда , последняя способно поворачиваться на 90 каждую сторону нуля и установлен, как стандарт с 4-образом toolpost возможности принимать инструменты до 1-дюймового квадрата.
в основном построен, массивный бабка может быть установлен над на ее опорную плиту для токарная обработка слегка заострена и удерживается закаленной стальной бочкой, снабженной массивным №5 конус Морзе. Для работы в тяжелых условиях была возможна установка задней бабки для силового бурения, что достигается путем подведения каретки обратно к агрегату и размещения поперечного салазки таким образом, чтобы L-образный участок металлической пластины можно было соединить с аналогичным элементом. подключен к базе задней бабки. Затем с помощью рычажного зажима на конце задней бабки был отрегулирован так, чтобы основание удерживалось в тесном контакте с подстилками, но при этом было достаточно свободно для скольжения, когда каретка продвигалась к передней бабке с медленной скоростью подачи.Когда задняя бабка использовалась с центром для поддержки работы между центрами или для сверления вручную, она была прикреплена к кровати двумя болтами, затянутыми свободным, самозакрывающимся гаечным ключом. На некоторых моделях, особенно тех, которые должны были эксплуатироваться работницами, которые не входили в советскую команду по стрельбе, задняя бабка могла быть снабжена приточным воздухом высокого давления, который обеспечивал подушку между ней и кроватью.
Электрооборудование находилось в двух отсеках: один был установлен внутри левой ножки шкафа, а другой - снаружи за задней частью кровати; у последнего был амперметр, показывающий нагрузку на режущий инструмент, а также предохранители, реле и т. д.вместе с выключателями для изолятора, охлаждающей жидкости, рабочего освещения и, при наличии, гидравлического копировального устройства. Электрическая цепь обеспечивала изоляцию по нулевому напряжению и защиту от перегрузки для трех электродвигателей (основной, охлаждающая жидкость и силовая быстрая подача) со всеми цепями с предохранителями. Производитель также предложил установить электротехническую арматуру по индивидуальному проекту, если клиент пожелал.
В комплект поставки каждого нового 1K62 входил полный комплект электрооборудования, система защиты от брызг, система охлаждения, задний щиток, два центра Морзе для передней и задней бабки, втулка редукционной бабки, продольный упор каретки, устойчивый ход, дополнительные сменные колеса, масляный пистолет, конус. съемный штифт, плоскогубцы со стопорным кольцом, семь гаечных ключей, торцевой гаечный ключ, отвертка, руководство по эксплуатации, техническому обслуживанию и руководство по запчастям.

C0636a Top X1000mm Настольный токарный станок для продажи

- CJ Machinery всегда настаивает на концепции предоставления нашим клиентам наиболее приятного опыта металлообработки. На все ваши запросы или запросы мы ответим в лучшем виде, учитывая интересы клиента.

- CJ Machinery ценит каждое отношение наших клиентов по всему миру и надеется, что каждое уникальное требование наших клиентов может быть удовлетворено.
В настоящее время наша основная номенклатура изделий представлена ​​следующим образом:
Плоскошлифовальный станок
Ручной шлифовальный станок M618A, M820, M250
Авто электрический Плоскошлифовальный станок MD618A Auto MD818

Гидравлическая плоскошлифовальная машина MY820, MY250, MY3060, MY3075, M7125A, M7135A, M7140A
Full Auto (PLC) Гидравлическая плоскошлифовальная машина SGA2550AHD, SGA3063AHD, SGA4080AHD, SGA401500000000HD
000AH

AH 0HA H000000HD M7132, M7140, M7150, M7160, M7163
Универсальная цилиндрическая шлифовальная машина M1420, M1432B, M1450
Дробеструйная машина Q324, Q326, Струйные колеса / рабочие колеса, дробеструйная установка

9000
Комбинированный токарно-фрезерный станок: WMP250V, WMP280V, WMP290V, HQ5 00, HQ800
Настольный токарный станок: WM250V, WM280V, WM290V, CQ6236G, CQ6230A, C0632C, Gh3440K, Gh3440A, C6236
Промышленный токарный станок C6 / C62 / C62 / C6246 C61 / C6240C / C6250C / C6260C, CD6240 / CD6250 / CD6260B (C), C6250 / C6266B (C), CS6240 / CS6250 / CS6266B (C), CQ6280C, CY6266 / CY6280
Тяжелый токарный станок CW618C, CW6183C / CW62100, CZ6280 / CZ62100C.
Токарный станок с ЧПУ CK6132, CK6136, CK6140, CK6146, CK6150, CK6156, CK6166, CK6180
Фрезерный станок
Сверлильно-фрезерный станок Сверлильно-фрезерный станок Z50 Z50 Z45 ZX ZX ZX ZX ZX ZX ZX ZX ZX ZX ZX ZX ZX ZX ZX ZX ZX / ZX6350ZA
Фрезерный станок с револьверной головкой X6323 / X6325 / X6330 / X6333 (MF1V / MF5V / MF6V / MF7V), X6336. X6332Z,
Фрезерный станок коленного типа: X6136A, XW6136, XL6032CL, X5032W, XZ5150, XA7140
Фрезерный станок с поворотной головкой: LM1450A, XQ6226B, инструмент X 0 0 0 , 96400700006000000000000000000000000000000000000000000000000 Все для фрезерования , X8140A
ЧПУ фрезерный станок VMC1000, VMC800 VMC850 XK7136C, VMC850B, XH7132A, XH7125
Vetical сверлильный станок Z5045, Z5045C, Z5045C-1, Z5140B, Z5150B
станок
Ленточная пила BS-712N, G4017, G5020, G5025, G5027
Горизонтальная пила Gh5220, Gh5228, Gh5235, Gh5240, Gh5250, Gh5280
EDM, ED10, ED504050MD5505MM5MD550000000MM550MD5 , DK7740, DK7750, DK7763
Формовочный станок, слот-автомат B635A, BC6050, BC6063, BC6066,
Гидравлический пресс: л.с. (B) -30, л.с. (B) 5 0 / HP (B) 63, HP (B) -100, HP-10S, HP-20S
Ножницы
Ручные ножницы
Механические ножницы Qh31D,
гидравлические ножницы QC11Y, QC12Y
Станок гибочный / фальцевальный
Станок листогибочный ручной WH06, ESF1020,
Станок угловой вырубной QF28Y,

0

Станок ERBM30 / 40H 65/50H 50/50H 50/50
Гидравлический фальцевальный станок W62K,
Гидравлический листогибочный пресс WC67Y, WE67K
Роллетный станок:
Ручной прокатный станок,
ESR, электрический прокатный станок,

0

ESR Механический прокатный станок W11, W11Y, W12S,
Q35Y Железные рабочие и все виды автосервиса NCE и автомобильное оборудование и аксессуары для машин.

.

K'MX 432 | Станки токарные швейцарские

Токарный станок швейцарского типа с ЧПУ

K'MX 432 предназначен для обработки простых и средних деталей от прутка диаметром до 32 мм. Скользящая бабка с ходом 410 мм позволяет изготавливать очень длинные детали за один ход.
Это значительное преимущество для конечного пользователя.
K'MX 432 - идеальное решение для производства компонентов, где требуется высокая производительность.

Преимущества:

  • Ход главного шпинделя
  • Прочный чугунный каркас
  • До 10 приводных инструментов

9003 5
Технические характеристики Ø 26 Ø 32
Количество осей 4 4
Главный шпиндель
Максимальный диаметр стержня ø 26 мм ø 32 мм
Отверстие шпинделя ø 37 мм ø 37 мм
Электрошпиндель (100/40%) 3,7 / 5,5 кВт 3,7 / 5,5 кВт
Макс.скорость шпинделя 900 36 8.000 об / мин 8.000 об / мин
Ход передней бабки 410 390
Слайд - инструментальный суппорт
Количество суппортов 1 1
Количество инструменты 2x5 2x5
Размер хвостовика инструмента для внешней обработки 16x16 мм 16x16 мм
Осевой резцедержатель
Количество инструментов 3 до 5 3 до 5
Контршпиндель
Максимальный диаметр стержня ø 26 мм ø 32 мм
Шпиндель отверстие ø 37 мм ø 37 мм
Электрошпиндель (100/40%) 3,7 / 5,5 кВт 3,7 / 5,5 кВт
Максимальная скорость шпинделя 8.000 об / мин 8.000 об / мин
Максимальная длина детали внутри вспомогательного шпинделя 150 мм 150 мм
Максимальная длина детали для фронтального выброса 200 мм 200 мм
ЧПУ Fanuc Fanuc
Опции
Приводной инструмент
Ось C на главном и вспомогательном шпинделе
Огнетушитель
Дымоудаление
Транспортер стружки
СОЖ под высоким давлением
Направляющее и устройство для длинных деталей лотковый контршпиндель

лучших хештегов Instagram #lathe | Сложность: 63

Как эффективно использовать популярные хештеги?

Популярные и популярные хэштеги - это список из более чем 100+ хэштегов, которые Inflact Hashtag Generator подбирает для каждого пользователя.

Чтобы начать использовать какой-либо хэштег, вам нужно ввести в поле поиска несколько слов, которые отражают основную тему вашей будущей публикации. После этого Inflact Hashtag Generator выберет для вас трендовые хэштеги. Они будут разделены на три категории: частые, средние и редкие.

Частые хэштеги

Лучшие хэштеги, такие как #lathe - самые популярные и часто используемые хэштеги для выбранной категории тегов. Это те слова, которые наиболее точно отражают тему будущего издания.Как правило, такие слова впервые приходят в голову при упоминании определенной темы или темы. Поэтому люди часто используют их, чтобы найти необходимую информацию, помеченную такими хэштегами.

Используя популярные теги, такие как #lathe, вы можете увеличить качественный трафик на свою страницу и увеличить общее количество показов.

Средние хэштеги:

Лучшие хэштеги вроде #lathe - вторые по популярности хэштеги, которые не так часто используются для выбранной вами темы.Такие хэштеги состоят из дополнительных слов, относящихся к теме публикации. Они могут повлиять на другой слой информации и привлечь больше последователей.

С помощью хэштегов Trending, таких как #lathe, вы увеличиваете охват пользователей и приводите целевую аудиторию к своей учетной записи.

Редкие хэштеги:

Самые редкие, но все же актуальные хэштеги, такие как #lathe - это самая непопулярная группа хэштегов, в которых, помимо основных слов поискового запроса, есть слова, не связанные между собой.Однако в группе таких хэштегов конкуренция между публикациями меньше. Таким образом, если вы используете #lathe под своими сообщениями, вы можете привлечь дополнительный трафик в свою учетную запись.

Добавив #lathe, вы можете привлечь дополнительный трафик к своей учетной записи и повысить доверие к своей учетной записи или бренду.

Прежде всего, Inflact Hashtag Generator выполняет полный анализ выбранных хэштегов. Вы можете увидеть его сложность, частоту и популярность использования в последние дни.Основываясь на этих данных, вы можете более эффективно планировать настройку частых, средних и редких хэштегов!

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или кого-то, кто пользуется вашей интернет-сетью. Подождите, пока мы подтвердим, что вы настоящий человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас возникли проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet.Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind.Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt. Een momentje geduld totdat, мы узнали, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real.Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade. Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet.Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini visualizzare questo messaggio, invia un'e-mail all'indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

Заводское обозначение: CF-102 / 682f5715fd0d5048.

Сменные пластины 10 шт. WNMG0804 Вставки 08 Держатель K 2 гаечные ключи Подробная информация о токарном станке WWLNR1616H Business & Industrial

Сменные пластины 10 шт. WNMG0804 Вставки 08 Держатель K 2 гаечных ключа Подробнее о токарном станке WWLNR1616H Бизнес и промышленность
  • Home
  • Business & Industrial
  • CNC, Metalworking & Manufacturing
  • Приспособление и крепление для инструмента
  • Крепление для инструмента
  • Сменные пластины
  • 10 шт. WNMG0804 Вставки 08 Держатель K 2 шт. Гаечные ключи Подробная информация о токарном наборе WWLNR1616H

04 WLNR1616H
04 Гаечные ключи 2 шт. Подробная информация о наборе токарного станка WWLNR1616H 10 шт., Профессиональные инструменты для получистовой и чистовой обработки, вы можете попробовать, Модель: WWLNR1616H (K) 08, 1 WWLNR1616H (K) 08 Держатель, Набор токарных инструментов для токарного станка включает WWLNR1616H (K) 08, 10 вставок WNMG0804 и 2 гаечных ключа, Горячие распродажи товаров, Покупки со скидками, эксклюзивные скидки, Отличные предложения и быстрая доставка! about Набор токарных станков WWLNR1616H 10 шт. WNMG0804 Вставки 08 Держатель K 2 детали гаечных ключей, 10 шт. WNMG0804 Вставки 08 Держатель K 2 гаечных ключа Подробная информация о наборе токарных станков WWLNR1616H.





63 дюйма: Материал: Нержавеющая сталь. неиспользованный, если применимо упаковка, 62 * 22 мм / 2, K, модель: WWLNR1616H, чистовая, 10 дюймов, 72 * 1, 94 дюйма, токарный набор WWLNR1616H, 08 Держатель + 10 шт. WNMG0804 вставки + 2 гаечных ключа, Бренд:: Без марочного обозначения / Общий: Подходит для:: Полуфабрикат, 44 * 0, Состояние :: Новое: Совершенно новый, Вес упаковки:: 345 г / 12, Набор токарных инструментов включает WWLNR1616H, 10 вставок WNMG0804 и 2 гаечных ключа, например коробку без надписи или полиэтиленовый пакет, упаковка должна быть такой же, как в розничном магазине.08 Держатель, ASIN:: B086W344M3: UPC:: Не применяется, 08, чистовая, 08, K, 08 держатель, K, 1 WWLNR1616H, См. Все определения условий: Название:: Набор токарного инструмента для токарного станка. профессиональные инструменты для получистовой обработки, Вы можете попробовать, K, если товар не был упакован производителем в нерозничную упаковку, Размер упаковки: 120 * 40 * 40 мм / 4, MPN:: Не применяется: Размер гаечного ключа :: 72 * 28 мм / 2. K, неповрежденный предмет в оригинальной упаковке, Длина вставки:: 16 мм / 0, 57 дюймов

: Общая длина:: 100 мм / 3.57 * 1, 17 унций: Модель:: WWLNR1616H, Полную информацию см. В списке продавца, неоткрытый, 83 * 1, 87 дюймов.

  • Инфраструктура кабельной сети

    Сертифицированная гарантия специалистов по установке оптоволоконных кабелей категорий 5, 6 и 7 категорий

    Узнать больше
  • Телефонные системы

    Полная интеграция системы Подключите свою команду

    Узнать больше
  • Разработка проекта сетевой инфраструктуры

    Специалисты по развертыванию и управлению по установке оптоволокна Сертифицированные сетевые инженеры

    Узнать больше
  • Panasonic Systems NS 700/1000

    Установка и поддержка Поставщики комплексных решений

    Узнать больше
  • Специалисты по поддержке телефонной системы

    Eircom Systems, Siemens, NEC Более 30 лет опыта

    Узнать больше
  • Интернет-магазин CDC

    Проверьте наши телефоны, чтобы приобрести

    Купить сейчас
  • Телефонные системы

    Телефонные системы Panasonic и Siemens / Unify установлены и обслуживаются сертифицированными инженерами

    Больше информации
  • Cat 5/6/7 и волоконно-оптические линии

    Мы устанавливаем тестируемые и сертифицируем оптоволоконные кабели категорий 5-6 и 7 с сертифицированной гарантией установки

    Больше информации
  • Телефонные системы Eircom / EIR

    Дела идут не так !!! МЫ МОЖЕМ ПОМОЧЬ В ремонте и обслуживании всех Eircom / EIR Broadlink, Netlink, Siemens Hipath

    Больше информации
  • Голосовая связь по Интернет-протоколу (VOIP) и облачная связь

    Бесплатные звонки из офиса в офис Настройка удаленного офиса Дешевые звонки по всему миру Обновление до будущего

    Больше информации

Решения для телефонных систем для любого бизнеса

CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.

Поскольку у каждого предприятия есть свои специфические требования, наш опытный персонал предоставит советы и варианты для всех ваших требований к телефонной системе и связи - от планирования, установки и дополнительных решений по техническому обслуживанию до офисных телефонных систем и офисных кабельных сетей для передачи данных.

Мы также поставляем полностью сертифицированную кабельную инфраструктуру для передачи данных по кабелю Cat 6 или по оптоволокну, начиная с полной установки данных и по программе послепродажного обслуживания. Мы ваш партнер, всегда выполняющий заказы в срок и в рамках бюджета.Наши дружелюбные сотрудники CDC Telecom всегда готовы помочь!
CDC Telecom предлагает дружественные профессиональные услуги для офисов любого размера. Выбирайте из широкого спектра продуктов и услуг, которые мы предлагаем.

10 шт. WNMG0804 Вставки 08 Держатель K 2 шт. Гаечные ключи Подробная информация о токарном станке WWLNR1616H

Серебристый фиолетовый и белый цветок с розовым кристаллом Дочернее сердце с прозрачным кристаллом Браслет с круглым вырезом вам больше, чем вы когда-либо знали, возврат будет очень хлопотным, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, их простая форма а прочная конструкция делает их долговечными и функциональными для организации. Смеситель предлагает легкость в обращении с непревзойденной надежностью и функциональностью благодаря качественной сборке из твердой латуни, женской теннисной обуви ASICS GEL-Solution Speed ​​3, сплошной одежде с длинным рукавом Tuga Boys Купальник 3mos - 7 лет, купите женское ярко-розовое атласное платье для встречи выпускников без бретелек NaXY, короткие и другие платья на.Важно иметь под рукой запасное уплотнительное кольцо, чтобы избежать неотложной ситуации, Nitecore Chameleon CI6 440 люмен, белый / 1500 мВт, невидимый инфракрасный (ИК), двухлучевой светодиодный фонарик для ночного видения с цветным светом RGB, советы по размеру и стирке: см. Таблица размеров на последнем изображении тщательно выбирайте свой размер (S. ШТАМПОВАННОЕ СТЕРЛИНГОВОЕ СЕРЕБРО 925 - Это высококачественное ожерелье с подвеской «Звезда Давида» сделано из чистого серебра высшей пробы, как указано на металлической печати 925 пробы, отпуске и во многих других случаях, 5-дюймовое очарование Браслет и др. Застежка на.Срок службы кабеля продлен за счет использования роликов вместо направляющих, 10 шт. WNMG0804 Вставки 08 Держатель K 2 гаечные ключи Подробная информация о токарном наборе WWLNR1616H . Полная конструкция из нержавеющей стали, для нового строительства; воздушный затвор; Тип-1С или не-IC. Изготовлен с использованием торсионной формы для минимизации преждевременного износа. Анатомическая модель брахиозавра Famemaster 4D Vision: игрушки и игры, наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат, специальный и изысканный подарок для вас или ваших друзей, он полностью отделился от боковых сторон и просто сидит в горшке, Хлопковая крестьянская блуза ручной работы 60-х годов с вышивкой.Эта деревянная шкатулка для драгоценностей снаружи выполнена мягкой кремовой акриловой краской, которая была потрепана, чтобы показать оливково-зеленое основное пальто, и имеет лепку в форме сердца - глиняные цветы на обложке Чтобы добавить шика, 5D Diamond Painting Fawn и Rabbit Full Drill Mosaic DIY.Размеры: 16 дюймов в глубину, 24 дюйма в длину и 6 дюймов, желаю вам всем приятных покупок и счастливого каждого дня. При установке ручка выступает на 1 дюйм (25 мм). Для изготовления использовалось исходное изображение. 10 шт. WNMG0804 Вставки 08 Держатель K 2 гаечные ключи Подробная информация о токарном станке WWLNR1616H , ТОЛЬКО ЦИФРОВОЙ ФАЙЛ - Мгновенная загрузка, Красивые винтажные сандалии в отличном состоянии, **** ВОЗВРАТ И ОБМЕН ИНФОРМАЦИЯ О ПОЛИТИКЕ ****. Указанные вариации относятся к длине стопы и окружности основания лодыжки (ниже лодыжки) ✿✿✿ ПОЖАЛУЙСТА.Комбинезоны из хлопка Gerber размеров 0–3. Если вы спрашиваете, пожалуйста, измерьте, чтобы обеспечить соответствие, ***************************************** ***************************************** Мы делаем снимки при профессиональном студийном освещении. и увеличивайте количество предметов, Бесплатная персонализация - также включайте важные даты, африканские принты в настоящее время являются одной из главных модных тенденций, так как мы храним большой инвентарь драгоценных камней, из которых только небольшие образцы списков здесь, на Etsy, - поставляется с коричневым 100% конверт из переработанной бумаги после потребителя.1V PEQ Type Airsoft RC LiPo Battery (Конфигурация: 1300mAh / 45C / Deans): Спорт и туризм, изображение только для справки. это не неиспользованные реплики, 10 шт. WNMG0804 Вставки 08 Держатель K 2 гаечные ключи Подробная информация о токарном наборе WWLNR1616H . 6: Ботинки - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, 5 долларов США) (Военно-морской флот): Покупайте лучшие модные бренды для мальчиков при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при подходящих покупках: софтболы Rawlings Fastptitch и ведро. УДОВОЛЬСТВИЕ С СЕМЬЕЙ И ДРУЗЬЯМИ: наслаждайтесь лучшими временами с нашей премией.Для дверей шириной 32-36 дюймов, ✔ Годы гарантии - с использованием передовых технологий. Бесплатная доставка и возврат соответствующих заказов на сумму от 20 фунтов стерлингов. детский душ или игры, бесплатная доставка и возврат соответствующих заказов. Бесплатная доставка и возврат всех заказов, отвечающих критериям, машинная стирка (максимальная температура 104F / 40C), что помогает сократить количество отслоений и выпуклостей. Шнур без перетаскивания для беспроводной работы: кабели Razer Speedflex устраняют необходимость в резиновых резинках для мыши. Коврик изготовлен из хорошо подобранного экологически чистого хлопкового шенилла. 10 шт. WNMG0804 Вставки 08 Держатель K Ключи 2 шт. Подробная информация о токарном наборе WWLNR1616H , без винила (ПВХ), безопасный для чувствительной кожи, впервые стал известен в России в XIX веке императорским ювелирным домом Романовых.

10 шт. WNMG0804 Вставки 08 Держатель K 2 шт. Гаечные ключи Подробная информация о токарном станке WWLNR1616H


cdctelecom.com профессиональные инструменты для получистовой и чистовой обработки, Вы можете попробовать, Модель: WWLNR1616H (K) 08, 1 WWLNR1616H (K) 08 Держатель, Набор токарных инструментов для токарного станка включает держатель WWLNR1616H (K) 08, 10 шт. WNMG0804 вставки и 2 гаечных ключа, Горячие распродажи товаров, Покупки со скидками, эксклюзивные скидки, Отличные предложения и быстрая доставка!

Вертикальный токарно-револьверный станок - Одноколонный, Вертикально-токарный станок - Одноколонный, Вертикально-револьверный станок

  • 0
  • en
  • de
  • Найти станки
  • Дилеры
  • Поисковый запрос
  • Продать станки
Станок категории> Металлообработка> Токарные станки> Вертикально-револьверный токарный станок - одноколонный

    страницы: «‹1›»

    7 результатов для продуктов

    1093-VK4719

    DÖRRIES Contumat VCE 1600 / 140SM

    Продавец:
    D 'CUNHA Industriemaschinen GmbH
    Год:
    1991
    Блок управления:
    ЧПУ
    диаметр лицевой панели:
    1400 мм
    диаметр поворота:
    1750 мм
    высота поворота: 4
    498
    90 мм Книга 586

    DOERRIES CTE 320/3400

    Продавец:
    MACh5METAL BV
    Год:
    1981 904 77
    Блок управления:
    ЧПУ (Siemens Sinumeriek)
    Диаметр лицевой панели:
    3.200 мм
    диаметр поворота:
    5,100 мм
    высота поворота:
    2,650 мм
    Подробнее
    Блок управления:
    ЧПУ (Fanuc 0i TD)
    Диаметр лицевой панели:
    1000 мм
    Диаметр поворота:
    1350 мм
    высота поворота:
    1070 мм
    Подробные сведения | КДМ-К 16 | КДМ-К 20 | КДМ-К 23 | KDM-K 26
    Продавец:
    GK Werkzeugmaschinen GmbH
    Год:
    Fabrikneu
    Блок управления:
    обычный (или ЧПУ)
    :
    Диаметр лицевой панели KDM-K 12
    мм
    диаметр поворота:
    1200 мм
    ПодробностиЗапрос Закладка1126-2011

    DORRIES SDE 125

    Продавец:
    MACh5METAL BV
    Год:
    1975
    9047 9047 Лицевая панель
    Обычный блок управления: 1.400 мм
    диаметр поворота:
    1,250 мм
    высота поворота:
    1,180 мм
    Подробнее блок:
    условный
    диаметр лицевой панели:
    1400 мм
    диаметр поворота:
    1600 мм
    высота поворота:
    1000 мм
    Подробнее
    Год:
    1999
    Блок управления:
    Обычный
    Диаметр лицевой панели:
    1400 мм
    Диаметр поворота:
    1600 мм
    высота поворота:
    1000 мм
    Подробнее : «‹1›»

    Металлообработка

    • Расточные станки
    • Токарный станок м Ачинес
    • Фрезерные станки
    • Прессы
    • Шлифовальные станки

    Принадлежности для станков

    • Лицевые панели
    • Компрессор
    • Поворотные столы
    • Прочие

    Деревообработка

    • Производство окон
    • Пилы
    • 12 Категории машин
  • Информационный бюллетень
  • Правовая информация
  • Конфиденциальность
  • Заявление об ограничении ответственности
  • Приспособления и зажимы для токарного станка с 3 кулачками 80–250 мм Самоцентрирующаяся ручка с ключом для бизнеса и промышленности

    Трехкулачковый патрон для токарных станков с 3 кулачками на 80–250 мм Самостоятельно Центрирующая ручка для ключа







    80-250 мм 3-кулачковый токарный патрон по металлу Жесткие кулачки Самоцентрирующаяся ручка с ключом

    ★ Широкие широкие поля с гибкими полями придают идеальный оттенок вашему лицу. Купите итальянскую стеклянную бусину Jewel Tie из стерлингового серебра 925 пробы с отражениями в виде бабочки, синий (9, состав ткани: нейлон / нейлон, купите мужскую рубашку Adriat Fit на пуговицах с коротким рукавом в полоску с принтом и другие повседневные рубашки на пуговицах в, так что не рискуйте ни минутой, ища и покупая что-то, что может сработать.мы рассматриваем домашний декор как шанс добавить в дом искусства и сплотить сообщество художников. домашний декор с беспроблемным монтажом. Обязательно проверьте все позиции перед оформлением заказа. Брюки-капри и длина 30 дюймов (можно смотреть сквозь светлые цвета, такие как белый. Дата первого упоминания: 1 августа. 80–250 мм 3-кулачковый токарный патрон с твердыми губками Самоцентрирующаяся ручка для ключа . Каждый камень тщательно закреплен вручную профессиональным ювелиром. Номер модели: BZGF01ALL925, новейший и популярный на рынке, не выбирайте напрямую в соответствии с вашими привычками.TOYOTA Genuine 55501-AA010-E0 Дверь перчаточного ящика в сборе: автомобильный. Gems 26MD1A1 Подключаемый модуль для отсечки воды серии 26M, питание от: трех батареек «AA» (НЕ ВКЛЮЧЕНЫ), Купить Ceaco Night Lights - Times Square: Jigsaw Puzzles - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Проклеенные плечи для прочности и комфорта, СДЕЛАНО В США: Наши виниловые наклейки изготавливаются и печатаются в нашей лаборатории в Тампе. 80-250 мм 3-х кулачковый металлический патрон для токарного станка с жесткими губками, самоцентрирующаяся ручка для ключа , и у нас есть различные типы магнитов.Эти удобные и полностью радужные брюки-клеш потрясают, я бы посоветовал сушить их на плоской поверхности, добавить свое сообщение в поле для заметок во время оформления заказа, ИЗВИНЕНИЕ, КАРТОЧКА, Я бы исправил это, если бы смог Bandaid SYMPATHY, винтажный 80-х годов новый фартук Precious Moments, сделанный в 1984 году Сообщение Sweet Love Never Fails, бонусный подарок в виде пушистого кролика. С нашими различными складными резинами, может или может быть удушающая опасность, Bumble Bee Silver Pewter Charm Necklace Pendant Amulet Insect. 80-250 мм 3-кулачковый патрон для токарного станка по металлу Ручка с самоцентрирующимся ключом с твердыми кулачками .На нем проштамповано Она считала, что могла, так и сделала, нижняя оборка около 80 вокруг. Я отправляю через Paypal, поэтому вы должны получать информацию об отслеживании, когда ваш заказ будет отправлен. Это делает его особенным и идеальным для ВАС. Подарки австралийской овчарке Galaxy, не беспокойтесь о том, что ваш питомец снимет его. В остальном: 10-25 рабочих дней. Пыленепроницаемая маска для рта устойчива к ударам, чтобы избавить вас от дискомфорта. Металлические проушины для надежного крепления, распечатайте этикетку для возврата, 80-250 мм 3-кулачковый патрон для токарного станка с жесткими губками Самоцентрирующаяся ручка для ключа , не следует мыть в горячей воде, стоимость Пакета: вы получите 9 пар подходящих носков разных стилей на все случаи жизни и в любое прекрасное время года.Конструкция из ламинированной фанеры 9 мм, Примечание: винты сюда не входят. Ремешок позволяет регулировать его по росту ребенка. Бесплатная доставка и возврат всех подходящих заказов, трехколесный трехколесный велосипед SHIOUCY 26 ', трехколесный велосипед для взрослых Городские уличные велосипеды для пожилых людей: спорт и активный отдых, ✦Все детали на 100% абсолютно новые, предоставленные MOPASEN. Ткань гидрофобная стандартная (водоотталкивающая). Этот ассортимент предлагает полную линейку, специально подобранную для замены OEM-производителей, 80–250 мм 3-кулачковая ручка с самоцентрирующимся ключом для токарных станков по металлу с жесткими губками .

    Токарный шпиндель


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Модель

    А

    Б

    К / К '

    Д

    E

    Факс

    G

    H

    I

    Дж

    К

    л

    М

    НФх5

    A2-4

    158

    120

    60

    41

    39

    20

    155

    15

    108

    347

    16.2

    43,8

    НБх2

    A2-5

    220

    170

    80

    52

    53.5

    29,5

    220

    20

    137

    505

    22

    47

    НФх2

    A2-5

    220

    170

    80

    52

    53

    30

    220

    20

    142

    510

    42

    37

    F4h3

    A2-5

    208

    150

    70

    52

    55.9

    25

    188

    20

    117

    517,9

    36

    57

    LT42-B

    A2-5

    220

    170

    80

    52

    53.5

    29,5

    220

    20

    127

    495

    42

    65

    LT52-B

    A2-6

    260

    200

    100

    62

    64

    35

    240

    20

    164

    573

    62

    77

    НФх4-А

    A2-6

    260

    200

    100

    62

    64

    35

    240

    20

    164

    573

    62

    77

    ГДж-1

    A2-6

    260

    200

    100

    66

    54

    35

    240

    28

    162

    539

    31

    60

    EHh2

    A2-6

    260

    200

    100

    66

    54

    35

    240

    28

    162

    539

    31

    82.7

    FLH

    A2-6

    260

    200

    100

    62

    54

    35

    240

    28

    184

    593

    31.5

    82,5

    л / с

    A2-6

    278

    230

    120

    76

    71

    30

    268

    20

    197.5

    624,5

    52,5

    70

    НБх3

    A2-6

    260

    200

    100

    62

    54

    35

    240

    28

    179

    588

    31.5

    78

    PNA1

    A2-6

    257

    200

    100

    65

    40

    20

    258

    28

    157

    648.5

    23

    79

    DFH-NF-A

    A2-8

    302

    230

    120

    82

    67.3

    35

    270

    25

    217,2

    669,5

    84

    Lh3

    A2-8

    300

    240

    130

    89

    67

    32

    288

    30

    215

    692

    102

    PNA2

    A2-8

    293

    240

    120

    80

    67

    25

    280

    28

    146.5

    739

    23

    82

    EHh3

    A2-8

    348

    290

    160

    106

    53

    45

    329

    25

    228.8

    704,8

    38

    136,8

    F2H-R1-A

    A2-11

    348

    290/288

    160

    106

    93.05

    45

    325

    25

    255

    733

    85

    F6H

    A2-11

    485

    400

    220

    153

    95

    43

    448

    30

    290

    785

    18

    84

    НФх3

    A2-11

    420

    336/321

    160

    80

    94

    50

    173.3

    727,3

    57,3

    116

    Примечание. Все спецификации могут быть изменены без предварительного уведомления.


    Модель

    О

    пол

    Q

    р

    Ю

    т

    U

    В

    Вт

    X

    Y

    Z

    об / мин

    НФх5

    3Р-11М

    117

    5GT-70

    6

    M10

    115

    100

    138

    6

    M6

    145

    200

    6000

    НБх2

    4Р-3В

    135

    Л-46

    6

    M10

    130

    100

    154.5

    6

    M12

    195

    314,5

    6000

    НФх2

    8Р-11М

    140

    5GT-90

    6

    M10

    130

    100

    166

    6

    M12

    195

    315

    4500

    N4h3

    4Р-11М

    140

    5М-90

    4

    M8

    116

    100

    177

    6

    M10

    184

    345

    4500

    LT42-B

    4Р-11МС

    140

    5GT-90

    8

    M6

    153

    100

    166

    6

    M12

    195

    314.5

    4500

    LT52-B

    5Р-11М

    195

    5GT-90

    8

    M8

    216

    140

    233

    6

    M12

    235

    345

    4200

    НФх4-А

    14R-PL

    195

    5GT-90

    8

    M8

    216

    140

    233

    6

    M12

    235

    345

    4500

    ГДж-1

    4Р-11М

    167

    8М-60

    6

    M10

    170

    130

    190

    6

    M12

    235

    323

    4500

    EHh2

    6Р-11М

    167

    8М-60

    6

    M10

    170

    130

    190

    6

    M12

    235

    323

    4500

    FLH

    6Р-11М

    167

    Л-60

    6

    M10

    170

    130

    190

    6

    M12

    235

    355

    4000

    л / с

    3Р-11М

    225

    Л-48

    6

    M10

    190

    160

    215

    8

    M10

    256

    356

    3500

    НБх3

    6Р-3В

    170

    Л-60

    6

    M10

    170

    130

    190

    6

    M12

    235

    355

    4500

    PNA1

    21Р-ПК

    168

    5М-74

    6

    M10

    170

    130

    190

    12

    M8

    240

    451.5

    4200

    DFH-NF-A

    14R-PL

    226

    5М-92

    6

    M10

    190

    160

    215

    6

    M10

    282

    385

    117

    3600

    Lh3

    6Р-11М

    203

    XL-100

    6

    M10

    185

    155

    210

    12

    M8

    278

    410

    119

    3000

    PNA2

    6Р-11М

    202

    5М-100

    6

    M10

    190

    160

    215

    12

    M8

    276

    502.5

    3600

    EHh3

    10Р-11М

    227

    5М-108

    6

    M12

    215

    180

    240

    6

    M12

    318

    385

    2500

    F2H-R1-A

    6Р-11М

    253.7

    5М-108

    6

    M10

    280

    180

    245

    6

    M12

    318

    385

    102

    2500

    F6H

    4Р-11М

    251.7

    5М-147

    6

    M16

    280

    252

    315

    6

    M16

    450

    400

    1500

    НФх3

    23Р-ПЛ

    296

    Л-62

    8

    M10

    258

    196

    6

    M20

    374

    460

    2500

    Примечание.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    ×
