Описание станка СТД120М. Описание станка СТД120М Школьный токарный станок по дереву стд 120м

С некоторыми деталями и узлами станка работы проделано много. И теперь настал момент, когда отремонтированные элементы можно крепить к основанию и потихоньку воссоздавать станок. Но сейчас вопрос в том, что старое основание мы ликвидировали, а новое пока не сделали. Вот в этой части работ мы и займёмся разработкой и изготовлением новой столешницы. А по сути это тот этап, на котором будет создана новая модификация токарного станка на базе модели СТД-120м. И соответственно этому модифицированному станку присвоим новый индекс модели СТД-120АМГ. Основное требование к модификации это сокращение его длины. Единственное решение, которое позволит реализовать задуманное, будет перемещение электродвигателя за станину и разворот его на сто восемьдесят градусов. Предварительный проект основания мы создали в программе Компас-3D.

Проектная длинна столешницы составляет почти один метр, а ширина сорок пять сантиметров.

В качестве материала для столешницы будет использована пятнадцатимиллиметровая берёзовая фанера.

Дополнительно при помощи небольших брусков основание получит обрамление по всему периметру. Что сделает конструкцию более жесткой и внешне эстетической.

Приступаем к примерке. Раскладываем заготовки основания. Опоры станины и электродвигатель будут установлены на дополнительные элементы типа подиума.

В последствии бруски окантовки подрежем заподлицо с элементами подиума, то есть сделаем их на одном уровне.

После примерки узлов и агрегатов станка мы приступаем к резке фанеры. Основание столешницы и дополнительные два элемента для подиума обрезаем в заданный размер.

После этого из оставшегося материала, нарезаем пять одинаковых деталей прямоугольной формы. В последствии их сложим в стопку соединим между собой. Так у нас получится подставка под электродвигатель.

Подставка будет иметь достаточно сложную конфигурацию. В первом верхнем элементе (слое) сверлим отверстия и устанавливаем в него четыре закладных гайки с резьбой М6. При помощи этих гаек и четырёх винтов будет крепиться электродвигатель.

В четвёртом элементе установим тоже четыре закладные гайки, но уже с резьбой М8. При помощи этих гаек подставка будет фиксироваться к столешнице.

В пятый элемент устанавливаем четыре гайки с резьбой М6. Они и четыре длинных мебельных винта стянут весь этот «бутерброд» в монолитную подставку – постамент.

Перед скручиванием всех пяти элементов подставки мы каждый из слоев промазываем столярным клеем ПВА. Потом вкручиваем винты и равномерно затягиваем по схеме крест-накрест. Когда слои склеятся между друг другом, то они будут монолитной деталью.

Подставка готова, теперь на неё устанавливаем двигатель. Его крепим четырьмя винтами с резьбой М6.

Далее опять переходим к работе над основанием. Выполняем разметку отверстий для крепления подставки и сверлим их. Эти отверстия должны предполагать регулировку положения электродвигателя. Она необходима для точного позиционирования обоих шкивов относительно друг друга.

Теперь на основание монтируем станину.

На этой стадии работ, мы проводили измерения межосевого расстояние валов электродвигателя и шпинделя. Этот параметр нам помог рассчитать длину приводного ремня. Подробно о выборе и расчёте длины ремня будет написано в следующей статье. В последствии приобретя ремень мы его примерили. Получилось всё как рассчитывали. В общем, результатом остались довольны. Но на этом работа с приводом не заканчивается. Ещё нужно будет рассчитать систему натяжения ремня. Об этом тоже подробно напишем с соответствующей статье.

После того как были проведены первые примерки с столешницы демонтируем станину и электродвигатель. Теперь приступаем к работе над окантовкой столешницы. Здесь сразу предусматриваем возможность установки задней стенки. Для этого в брусок монтируем семь врезных гайки с резьбой М6.

Столешница готова.

Врезные гайки, которые ранее были установлены в брусок.

Вырезаем и прикручиваем фанеру. Её ширина соответствует ширине основания, а вот конечную высоту будем определять по ходу дальнейших работ.

Для того чтобы не выломать врезные гайки, будем усиливать заднюю стенку дополнительным крепежом. Для этого установим специальные уголки. Раньше это были кронштейны для полок. Для фиксирования уголка мы так же будем использовать врезные гайки с резьбой М6.

Токарный станок по дереву, пользующийся большим спросом как с целью оснащения
производственных мастерских профильных учебных заведений, так и для точения
различных элементов в деревянном домостроении, для изготовления кухонно-бытовых
предметов из различных пород древесины.

Конструкция станка

Простая и надёжная конструкция станка гарантирует надёжную работу в течении всего
срока эксплуатации. Литая станина, являющаяся основанием с установленными передней
и задней бабками, передвигаемым и регулируемым по высоте подручником успешно
противостоят возникающим в процессе точения вибрациям.
Чугунное основание, шпиндельная и задняя бабки деревообрабатывающего токарного
станка СТД-120М.

Двухскоростное, для черновой и чистовой обработки вращение детали
осуществляется через клиновидный ремень и двухступенчатые шкивы вала
электродвигателя и шпинделя. Кожух клиноременной передачи через конечный

выключатель предотвращает случайное включение электродвигателя при смене
количества оборотов. Аварийный «грибок», предназначенный для остановки станка, при
длительном нажатии мгновенно прекращает вращение включением электродинамического
торможения.

Выполнение работ по дереву

Комплектация станка включает в себя необходимые приспособления и инструмент для
выполнения основных работ по токарной обработке древесины: точение различных
поверхностей, сверление, торцевание, прорезку канавок и отрезание.
Навинчивающийся на шпиндель патрон предназначен для торцевой обработки майзелем
или другим режущим инструментом недлинных деталей после их установки при помощи
киянки.
Черновое точение длинных заготовок производится широким рейером – полукруглым
резцом, опираясь им на подручник, предварительно выставив расстояние между ним и

деталью не более 3-х миллиметров. Для закрепления детали применяется корпус с
вилкой-трезубцем и поджиманием в продольном направлении задним центром
установленным в пиноль задней бабки для вхождения зубцов вилки в древесину и
передачи вращательного движения.
Такой способ закрепления заготовки применяется при изготовлении балясин, ручек для
инструментов, скалок, толкушек, скалок и других изделий.
Для чистового точения предпочтительны более высокие обороты изменяемые положением
ремня в ручьях шкивов.
При изготовлении тарелок, точении деталей с большим наружным диаметром и небольшой
шириной заготовку закрепляют непосредственно на планшайбу или через промежуточный
диск шурупами для которых предусмотрены отверстия. Подручник при этом
устанавливается перпендикулярно продольной оси станка, а выборка углублений
производится перемещением режущего инструмента от центра к наружному диаметру.

Дополнительные возможности

Токарный станок по дереву адаптирован для подключения к пылеулавливающей установки
при помощи патрубка и воздуховода.
При необходимости точения деталей длиной от 500 мм, возможно изготовления станка с
более длинной станиной. А также возможно адаптация электрооборудования станка для
подключения к электросети напряжением 220 вольт, что даёт возможность эксплуатации
в бытовых условиях при занятиях техническим творчеством, например моделированием.

Технические характеристики деревообрабатывающего токарного станка

Размеры обрабатываемой детали: – макс. обрабатываемой заготовки, мм 190
– макс. длина устанавливаемой заготовки, мм 500
– макс. длина точения, мм 500
Высота центров, мм 120
Скорости вращения шпинделя: – количество скоростей 2
– наименьшая, для чернового точения, об/мин 980
– наибольшая, для чистовой обработки, об/мин 6500

Габаритные размеры станка: – длина, мм 1250
– ширина, мм 575
– высота, мм 550
Масса, не более, кг 100

Цена и сертификация

Наличие необходимых деклараций соответствия полностью соответствует требованиям
учебных заведений различной направленности для оснащения данным станком
учебно-производственных мастерских.

Цена на Токарный станок по дереву СТД-120М зависит от дополнительной комплектации,
расстояния доставки и др.

Устройство СТД-120 м, выпускаемое ИП Чупраковым Р.В. в г. Кирове – это учебный станок по обработке дерева, который можно встретить в школьных кабинетах по труду, в столярных мастерских профессиональных учебных заведениях и в маленьких предприятиях, занимающихся обработкой древесины в России, Белоруссии, Казахстане, Украине и других странах на всём постсоветском пространстве.

Область применения станка

Токарный агрегат СТД 120М предназначен для работы с малогабаритными деревянными элементами. Если сравнивать с предыдущим СТД-120, станок 120 м отличается улучшенной защитой, безопасностью и эргономичностью, а именно:

  • движущие элементы закрыты ограждением;
  • рабочая область оснащена местным освещением;
  • улучшена электрическая схема управления;
  • предусмотрена система механической очистки от пыли и стружки.

На рассматриваемом станке можно выполнять несложные токарные операции по обработке деревянных изделий, устанавливая их в центрах и в патроне, а также следующие простые действия:

  • точение профильных и цилиндрических тел вращения;
  • отрезание деталей под любым углом и закругление;
  • высверливание и точение внутри по определённому профилю;
  • зачистка абразивным инструментом плоских деталей с большим диаметром на планшайбе.

Комплектация токарного станка

Электромеханический привод. Этот механизм отвечает напрямую за вращение обрабатываемой заготовки из дерева. Он состоит из:

  • асинхронного электродвигателя с вращающимся валом;
  • клиновидного ремня;
  • двух шкивов;
  • рабочего блока;
  • защитного кожуха;
  • станины;
  • блока управления;
  • светильника;
  • шпиндельные насадки;
  • защитное ограждение.

Шкивы и рабочий блок

Один шкив зафиксирован на приводном валу, а второй на вращающей части передней бабки.

Благодаря этому узлу можно изменять скорость работы станка путём перебрасывания ремня с одной канавки шкива в другую.

Рабочий блок. Это узел, который состоит из двух бабок, держателя для фиксации и ровного движения режущего или абразивного инструмента, размещен в продольном направлении относительно заготовки.

Назначение кожуха и необходимость в литой станине

Кожух защитный со смотровым отверстием. Он закрывает рабочую область с целью минимизировать травматизм. Смотровое отверстие предназначено для того, чтобы работающий на станке столяр, мог видеть обрабатываемое дерево.

Литая станина с опорой. Эта часть станка предназначена для повышения устойчивости станка. Для снижения уровня вибрации во время точения, станина устанавливается на деревянном столе или верстаке. На ней расположены все рабочие элементы станка.

Блок управления и дополнительные элементы

Блок управления. Этот узел станка предназначен для управления агрегатом. Блок управления или кнопочный узел размещён на передней бабке.

Местное освещение рабочей зоны. Светильник размещён на корпусе СТД 120М.

Набор шпиндельных насадок. Эти запчасти необходимы для фиксации на станке заготовок различной длины и диаметра. Одной из этих насадок является прижимная вилка-патрон для фиксирования и установки коротких деталей из дерева, другой – для длинных деревянных заготовок.

Защитное ограждение. Конструктивный элемент, закрывающий движущие элементы электромеханического привода. Он оборудован электрической блокировкой открывания люка корпуса привода с целью предотвращения попадания пальцев к движущимся в процессе работы ремню и шкивам, а также автоматической остановкой двигателя при попытке открытия люка на корпусе.

Технические характеристики и некоторые особенности эксплуатации

Станок токарный по дереву СТД 120М имеет относительно хорошие технические параметры, особенно, если учесть его специфику и размеры:

  • габариты – 1250*550*575 мм;
  • масса – 100 кг.

Заготовки из дерева, с какими параметрами могут обрабатываться на СТД 120М:

  • длина элемента, устанавливаемого в центрах, не более 500 мм;
  • диаметр заготовки, не более 190 мм;
  • величина точения, не более 450 мм.

Характеристики шпинделя:

  • число скоростей – 2;
  • диапазон скорости вращения – 1100–2150 об/мин.

Следует учесть, что высота центров установки равна 120 миллиметрам. Электрооборудование функционирует от трёхфазной электросети с частотой 50Гц. На токарном агрегате предусмотрен один электрический двигатель с начальной мощностью в 0,4 кВт.

Некоторые особенности эксплуатации:

  • обрабатываемая заготовка должна быть без сучков и трещин, а показатель влажности древесины находится в пределах 20%;
  • большие элементы необходимо обрабатывать на низкой скорости;
  • смазка движущихся деталей.

Смазка и проверка узлов на наличие дефектов и повреждений должны производиться не реже, чем 1 раз в год либо после 500 часов работы агрегата.

Конструктивно предусмотрена возможность самостоятельно ремонтировать переднюю и заднюю бабку.

Достоинства и недостатки

Перечисляя положительные и отрицательные свойства станка, не следует забывать о его учебном предназначении, и о том, что СТД 120М также применяется и на некоторых малых предприятиях, а это уже говорит о качестве его сборки и отличных функциональных возможностях. К достоинствам станка можно отнести следующие его особенности:

  • длительный срок службы;
  • сравнительно маленькие размеры;
  • высокий уровень безопасности;
  • полная комплектность и функциональность.

Длительный срок службы. Простота устройства агрегата сама по себе позволяет ему эксплуатироваться долгое время. Однако, при условии, если эксплуатируется в щадящем режиме и за всеми его узлами осуществляется своевременный и тщательный уход, срок его службы может увеличиться в несколько раз.

Сравнительно маленькие размеры. Это качество важно для небольших мастерских и учебных классов, в которых, как правило, нужно монтировать сразу несколько агрегатов.

Высокий уровень безопасности. Главная особенность для любого оборудования, предназначенного для новичков. Кроме того, повышенные меры безопасности не будут лишними и для более опытных токарей.

Полная комплектность и функциональность. Свойство, позволяющее полноценно обучаться токарному делу на рассматриваемом аппарате.

Как и у другого оборудования, у станка СТД 120М есть свои недостатки:

  • отсутствие возможности работы от двухфазной сети, что существенно ограничивает область использования установки;
  • относительно малые размеры обрабатываемых деталей, ограничивающие спектр возможностей устройства;
  • у станка всего две скорости работы, а это может плохо отражаться на качестве обработки элементов из дерева.

Это давняя история. Ещё до появления токарного станка по обработке металла были мысли о самостоятельном изготовлении токарного станка по дереву. Конструктив его прост, и он не очень требователен к прецизионности. Большая часть материала была, но не было только задней бабки. Из-за неё создание станка постоянно откладывалось. Да и вообще не было в этом станке особой необходимости. Несколько раз мне приходилось точить деревяшки на станке по обработке металлов. Хоть это и не рекомендуется делать, но очень надо было. Проблемой при работе с деревом на токарном станке по металлу в том, что по завершению работ очень долго и сложно удалять древесную пыль. А если тщательно не убирать станок, то со временем точность его упадёт, произойдёт преждевременный износ направляющих и других деталей, где набьётся пыль. Вот и решил приобрести. Сначала, даже просто хотел посмотреть кто, что производит и продаёт. В ходе просмотра необходимость в станке определилась как-то сама. Итог – надо брать.

В этот раз решил не вкладывать средства в развитие китайской экономики, а приобрести инструмент родом из СССР. Самый распространённый и доступный станок СТД-120М. На них проводят обучения в школах и специализированных ПТУ. Вот его и начал искать. Искать – это конечно громко сказано, скорее выбирать из предложенных вариантов на интернет барахолках и форумах. Пока есть из чего выбрать. Много идёт в металлолом, но часть оттуда всё-таки возвращается. Моя задача была – найти наименее убитый станок, в максимально возможной комплектации и за наименьшие деньги. На момент спонтанного поиска было около четырёх предложенных экземпляров в зоне адекватной досягаемости. В одном объявлении была возможность выбрать станок из нескольких. Вот туда и поехали.

Прибыли в один из ГСК, обычный стальной гараж. Заходим. Весь гараж завален станками. Тут и ТВ6 и НГФ-110 и СТД 120 и тиски слесарные, фрезерные. СТД лежат навалом. Из-за этого у некоторых экземпляров деформированы электрошкафы и кожухи ремней. У одного станка был разбит защитный кожух охлаждения двигателя. Выбрали максимально идеальный из имеющихся. Укомплектовали, как смогли. Основное вроде нашли, это – подручник и заднюю бабку. Из приспособлений для закрепления и обработки заготовок только корпус с центром вилкой. На первое время пойдёт. А остальное можно сделать на уже имеющихся станках. Загрузили покупку в машину, рассчитались с продавцом и поехали в обратный путь. Привезли станок в гараж.

Задняя бабка с конусом морза N2. Что не плохо. Есть немного для неё оснастки. Бабка без центра. Можно на первое время задействовать освободившийся не вращающийся центр от станка JET BD-920W. Всё равно валяется. По ходу переборки посмотрим состояние самой бабки.

Подручник широкий с колхозным основанием, дополнительно к нему есть оригинальное основание. К подручнику нужно будет сделать специальную шайбу, болт и рукоятку для фиксации на станине. Так же к основанию подручника нужно будет делать втулку и рукоятку фиксатор высоты.

Было большой неожиданностью, когда мы открыли щиток, закрывающий ремённую передачу. В ходе выбора станков, в этом мы забыли заглянуть сюда. Здесь есть несколько проблем: отсутствует один шкив, ремень и, вдобавок ко всему, не вращается вал электродвигателя. Это могло быть неприятностью, если бы планировалось восстановить станок в оригинальном состоянии (но планы немного другие), в худшем – если обмотки двигателя будут сгоревшими. А шкивы перетачивать всё равно и, следовательно, ремни другие будут.

Электродвигатель со стороны шильдика.

Шильдик электродвигателя. Электродвигатель аол 21-23ф. Выпуска 1986 года.

Электрошкаф. Нет предохранителей. Тоже не беда. Тут будет современная система защиты. В остальном, всё на месте. Данная модификация станка без станочной лампы, а так, при её наличии, должен быть ещё и дополнительный трансформатор для питания. Вообще скорее всего для работы двигателя придётся ставить «частотник». Это позволит обойтись более простыми шкивами и даст возможность плавно регулировать скорость вращения.

Со станка сразу снимем заграждения зоны резания. Ещё во времена моего обучения в школе, когда у нас были уроки труда, этой опции на станках не было. Я вообще не представляю, как с ним работать можно. Думаю, в целях безопасности для начинающих — это необходимо. Станок без ограждения. Вот так он выглядел в моё время, когда у меня были труды в школе.

Производителем токарного станка по дереву стд-120м является ИП Чупраков Роман Викторович , город Киров. Адрес сайта: http://std120.ru

СТД-120М, СТД-120 Станок токарный по дереву настольный учебный. Назначение, область применения

Токарный станок по дереву СТД-120М предназначен для изготовления малогабаритных деталей из древесины. Он выгодно отличается от своего предшественника – станка СТД-120 прежде всего тем, что травмоопасные зоны имеют защитное ограждение, рабочее место оборудовано местным освещением, усовершенствована электрическая схема управления, приняты меры по снижению уровня шумов и вибрации, специально разработана система механизированного удаления отходов – пылестружкоулавливающая установка.

Учебный токарный станок по дереву СТД-120М предназначен для выполнения легких токарных работ по дереву и в центрах, на планшайбе или в патроне, а также для выполнения несложных сверлильных работ:

  • точение цилиндрических и профильных тел вращения
  • торцевание, закругление и отрезание заготовок под различными углами
  • внутреннее точение по заданному профилю и сверление
  • профильную и декоративную обработку плоских поверхностей большого диаметра на планшайбе (типа тарелки, чашки)

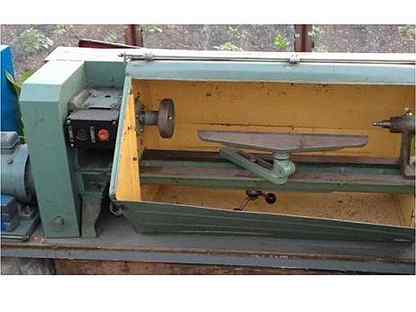

СТД-120М Общий вид токарного деревообрабатывающего станка

СТД-120М Общий вид токарного деревообрабатывающего станка без защитного кожуха и ограждения

Состав токарного станка СТД-120М (рис.2)

Станок состоит из следующих сборочных единиц и деталей:

  1. электродвигатель
  2. кнопочный выключатель
  3. клиноременная передача
  4. шпиндель
  5. передняя бабка
  6. кнопочный блок
  7. светильник
  8. корпус с центром-вилкой
  9. подручник
  10. защитный экран
  11. рукоятка зажима
  12. ограждение станка
  13. задняя бабка
  14. маховик
  15. станина с направляющими
  16. опорная лапа
  17. закрепляющая гайка
  18. пиноль
  19. центр
  20. рукоятка стопора
  21. держатель (каретка)
  22. двухрожковая гайка
  23. деревянная платформа
  24. опорные бруски
  25. щель для отсасывания отходов

Передняя бабка станка токарного СТД-120М служит для установки и крепления заготовки и передачи ей вращательного движения.

Передняя бабка состоит из фасонного корпуса, отлитого из чугуна. В нем соосно расточены два отверстия для радиальных сферических подшипников.

Шпиндель представляет собой стальной фасонный вал, на правом конце которого нарезана резьба для навертывания патрона, планшайбы и других специальных приспособлений для закрепления заготовок.

На левом конце шпинделя насажен двухступенчатый приводной шкив, получающий движение через клиноременную передачу от электродвигателя. С обеих сторон на бабке крепятся крышки с войлочными набивками.

Для пуска и остановки шпинделя станка СТД-120М на корпусе передней бабки размещен пост управления, а сверху – светильник.

Клиноременная передача. На валу электродвигателя станка токарного СТД-120м жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка СТД-120. Переставляя ремень с одной ступени на другую, можно менять частоту вращения шпинделя. Клиноременная передача станка СТД-120м закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем. При ее открывании происходит отключение электродвигателя и шпиндель станка СТД-120м останавливается.

На валу электродвигателя жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка. Клиноременная передача закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем так, что при ее открывании происходит отключение электродвигателя и станок останавливается. Крышка ограждения запирается при помощи винта.

  • а – спиральный самоцентрирующий патрон
  • б – чашечный патрон
  • в – трезубец
  • г – тисочный патрон
  • д – планшайба
  • е – цилиндрический патрон
  • ж – корпус с центром-вилкой
  • з – специальный патрон с зубцами
    • 1 – зубцы
    • 2 – центральный зубец
    • 3 – ограждение зубцов
    • 4 – конус патрона

В зависимости от вида заготовки и выполняемых работ на шпиндель станка СТД-120м должно быть установлено одно из приспособлений, входящих в комплект станка: патрон, центр-вилка или планшайба. Патрон СТД-120М служит для закрепления коротких заготовок при обработке с торца. Центр-вилка станка СТД-120 предназначена для закрепления длинных деревянных заготовок при обработке в центрах. Планшайба станка СТД-120м представляет собой металлический диск, в центре которого выступает бобышка с внутренней резьбой для навертывания на шпиндель.

В зависимости от формы и назначения будущей детали заготовку устанавливают в центрах передней и задней бабок или на шпиндель передней бабки. Во всех случаях заготовку следует установить так, чтобы она воспринимала вращательное движение шпинделя. Для этих целей существует много приспособлений, которые можно разделить на следующие группы: для закрепления заготовки в центрах, для закрепления заготовки за наружную поверхность и для закрепления заготовки за отверстия.

Для закрепления заготовки в центрах наибольшее распространение получил трезубец . Один конец трезубца имеет форму конуса соответственно конусу в шпинделе передней бабки, а другой конец – форму трезубой вилки. При закреплении заготовки один ее конец с намеченным пазом вставляют в трезубец, а второй поджимается центром пиноли задней бабки.

Для закрепления заготовки за наружную поверхность служат следующие приспособления: чашечные, тисочные и кулачковые патроны, планшайба.

Чашечный патрон имеет с одной стороны цилиндрическую полость, а с другой – конический хвостовик для установки в шпиндель передней бабки. Округленную часть заготовки плотно вставляют (заколачивают) в полость патрона или зажимают болтами.

Тисочный патрон применяют в тех случаях, когда часть изделия имеет форму четырехугольника (граненую поверхность). Для обработки заготовку вставляют в тиски патрона и зажимают винтом. Чашечные и тисочные патроны иногда вместо конических хвостовиков имеют винтовые нарезки для установки на наружной части шпинделя.

Для закрепления изделий за наружную поверхность применяют, также, трехкулачковые самоцентрирующиеся и четырехкулачковые патроны с независимым перемещением кулачков. Трехкулачковый патрон обеспечивает быстрое и надежное зажатие и центрование заготовки благодаря одновременному радиальному перемещению кулачков. Каждый трехкулачковый патрон может служить для закрепления изделия как за наружную, так и за внутреннюю поверхность. Для этого такие патроны снабжают двумя комплектами кулачков.

Для задней бабки целесообразно применять самовращающийся центр (на подшипниках) с конусом Морзе.

На планшайбе обрабатывают большие заготовки и плоские диски, для чего в ней предусмотрены отверстия, через которые винтами крепят заготовку. Необходимо учитывать, что винты не должны выходить на обрабатываемую поверхность заготовки. Планшайбу навинчивают на шпиндель после закрепления заготовки.

Массовое применение для крепления изделий из отверстия имеют различные оправы. Конструкции оправ выбирают в зависимости от назначения изделия, они бывают в основном двух типов – рифленые и цанговые.

Для изготовления на токарном станке по обработке различных деталей применяют резак-пилу. Данное приспособление можно использовать и для отрезания колец от алюминиевых и латунных трубок (на токарном станке по обработке металла) и для отрезания заготовок из пластмасс, оргстекла и других материалов.

При работе резак-пила устанавливается на подручник станка так, чтобы планка опиралась на обрабатываемую поверхность заготовки. Затем резак равномерно подается вперед. Ограничитель дает возможность установить необходимую глубину протачивания в тех случаях, когда заготовка не отрезается совсем.

Приспособление просто в изготовлении. Резак-пила изготовляется из ножовочного полотна. Остальные детали – из поделочной стали.

Приспособление для шлифования токарных изделий применяется при шлифовании готовых изделий на токарном станке. Оно позволяет добиться хорошего качества шлифовки, удобно и безопасно в работе. Это приспособление легко изготовить в любой мастерской. На планку наклеивается пластинка из пористой резины или войлока, поверх которой накладывается шлифовальная шкурка (желательно на основе из материи). Края зажимаются между планками при помощи гайки-барашка. Крючки-ограничители обеспечивают безо-пасную работу. Крючки крепятся к основанию при помощи заклепки. Приспособление можно применять и при полировке изделий.

Задняя бабка станка СТД-120 служит опорой при обработке длинных заготовок, поддерживая их задним центром, и для закрепления в ее пиноли патрона для сверл, самих сверл и других инструментов при обработке отверстий. Задняя бабка СТД-120 состоит из корпуса с пинолью, который скользит по направляющим станины. Задняя бабка станка СТД-120 закрепляется на направляющих станины.

С одной стороны пиноль имеет отверстие, расточенное на конус Морзе, в которое вставляется задний центр, патроны или сверла, имеющие хвостовик с тем же конусом. С другой стороны запрессована втулка с внутренней резьбой. Пиноль свободно перемещается в отверстии верхней части корпуса. От вращения вокруг своей оси пиноль предохраняет установочный винт, который входит в паз на наружной поверхности пиноли.

С резьбовой втулкой спарен винт пиноли (подачи), на одном конце которого на шпонке насажен маховик, закрепленный гайкой. Вращаясь вместе с маховиком, винт пиноли через резьбовую втулку перемещает пиноль.

Закрепление пиноли в нужном положении осуществляется рукояткой зажима. Задняя бабка закрепляется гайкой на станине с сухарем и болтом, для завинчивания которой прилагается комбинированный ключ. Для смазки пиноли и винта в корпусе бабки и пиноли имеются маслопроводящие отверстия.

Подручник с держателем станка СТД-120М служит опорой для режущего инструмента. Держатель подручника состоит из прямоугольного бруска с приливом, в отверстие которого вставляется стержень подручника. Подручник станка СТД-120 закрепляется на нужной высоте и в определенном положении рукояткой. Держатель подручника закрепляется на направляющих станины станка СТД-120М специальным винтом и рукояткой через шайбу. Для работы с короткими и длинными заготовками станок комплектуется двумя подручниками длиной 200 мм и 400 мм.

Станина станка токарного СТД-120м

Станина станка СТД-120м литая чугунная на двух ножках устанавливается на подставке и является основанием, на котором монтируются основные узлы станка СТД-120М. Слева на станине закреплена передняя бабка станка. По направляющим станины передвигаются и закрепляются в определенном положении держатель с подручником и задняя бабка станка.

Ограждение зоны резания станка СТД-120М

Ограждение зоны резания на станке СТД-120м служит для защиты работающего от отлетающей стружки и снижения концентрации образующейся пыли в зоне дыхания работающего до установленных санитарных норм. Оно состоит из металлического кожуха и откидных экранов.

Приспособления для установки и крепления заготовок станка токарного СТД-120

Режущие инструменты

Станок комплектуется двумя видами режущих инструментов: рейврами и майзолями. Рейеры для станка СТД-120 представляют собой желобчатый резец, по форме похожий на полукруглую столярную стамеску. Майзели для станка СТД-120 представляют собой резцы, имеющие форму плоской стамески с лезвием.

Схема электрическая принципиальная токарного деревообрабатывающего станка СТД-120М

Электрооборудование станка токарного деревообрабатывающего СТД-120М

Электрооборудование станка токарного СТД-120 рассчитано для подключения его к сети трехфазного переменного тока напряжением 380 В с глухозаземленной нейтралью. В шкафу управления станка токарного СТД-120 находятся также трансформатор освещения 380/24 В. В качестве привода станка служит асинхронный двигатель. Управление станком производится с поста управления, расположенного на передней бабке станка. Подключение электрооборудования токарного станка СТД-120М к трехфазной сети напряжением 380 В и его заземление производит Заказчик. Включение станка без подключения его к магистрали заземления не допускается.

Технические характеристики токарного станка СТД-120М

Наименование параметра СТД-120М
Основные параметры станка
Высота центров, мм 120
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм 500
Наибольший диаметр обрабатываемых заготовок, мм 190
Наибольшая длина точения заготовки, мм 450
Число скоростей вращения шпинделя, об/мин 2
Частота вращения шпинделя, об/мин 2350/ 2050
Электрооборудование станка
Род тока питающей сети 380В 50Гц
Количество электродвигателей на станке, шт 1
Электродвигатель – номинальная мощность, кВт 0,4
Габарит и масса станка
Габарит станка (длна х ширина х высота), мм 1250 х 575 х 550
Масса станка, кг 100

Устройство токарного станка СТД-120М

Концепция модернизации российского образования на современном этапе определяет необходимость ориентации на развитие личности обучающихся, его познавательных и созидательных способностей. Это требует обращение к современным образовательным технологиям. В течение трех лет работаю по методу проектов. В учебном процессе использую технологию разноуровневого обучения, технологию проектной деятельности, информационные технологии. Внедряя технологию проектной деятельности, изучил пособия И.А. Сасовой «Метод проектов в преподавании технологии », методику проектной деятельности, разработанную Е.С. Полат. В своей работе опираюсь на методическое пособие проектной деятельности автора И.А. Сасовой. Опираясь на опыт данных статей, разработал и совершенствую свою систему внедрения технологии в учебном процессе

Работая по методу проектов, использую следующую классификацию:

Условия, необходимые для выполнения проекта:

  • Наличие социально-значимой потребности или проблемы;
  • Планирование действий по удовлетворению потребности или решению проблемы;
  • Исследовательская работа учащихся;
  • Творческий подход к выполнению задания;
  • Подготовка презентации готового продукта.

Оценку в проектной деятельности можно разделить на 3 вида:

Самооценка зависит от оценки учителя и оценки коллектива, так как учащийся прислушивается к мнению учителя и к мнению коллектива. А оценка учителя зависит от оценки коллектива и от самооценки ученика. На мой взгляд, каждый учитель, перед тем как поставить оценку, прислушивается к тому, как себя оценил ученик, и что говорят о его работе одноклассники. Да и оценка коллектива зависит от оценки учителя и самооценки одноклассника. Коллектив видит, как учитель оценил ученика, как ученик оценил себя, и из этого делает вывод.

Хочу подчеркнуть то, что ни одна из трёх видов оценки не является главной или второстепенной. Все три вида оценки взаимосвязаны, значимы друг для друга и одинаково необходимы в учебном процессе.

В 5-6 классах на уроках использую метод группового проекта. А в старших классах индивидуальные и групповые. Состав группы подобран так, чтобы в ней были ученики с высокой мотивацией и уровнем обученности и менее успешные. В группах есть консультанты, которые несут ответственность за работу всей группы. Тема проекта определяется заранее, на подготовку дается не менее недели. Ребята имеют перечень необходимых требований к выполнению проекта, распределяют роли в данной работе. По необходимости провожу консультации для каждой группы.

Итогом проектной деятельности являются работы учащихся, представленные в презентации «Развитие творческих способностей через проектную деятельность»

Цели:

  1. Общее устройство и принцип работы токарного станка СТД – 120М.
  2. Расширить знания об истории развития токарных станков по дереву
  3. Повышать политехническую культуру

Задачи: Изучить устройство станка СТД – 120М средствами мультимедиа.

Оборудование: мультимедийный проектор, токарные станки по дереву.

Ход урока

I. Актуализация знаний:

В 5 классе мы с вами изучали устройство сверлильного станка.

1. Из каких частей состоит сверлильный станок? (Состоит из трёх составных частей: двигателя, передаточного и исполнительного механизма).

II. Слайд 1 (Общий вид токарного станка СТД – 120М)

Слайд 2

История создания токарных станков

История относит изобретение токарного станка к 650 гг. до н. э. Станок представлял собой два установленных центра, между которыми зажималась заготовка из дерева, кости или рога. Раб или подмастерье вращал заготовку (один или несколько оборотов в одну сторону, затем в другую). Мастер держал резец в руках и, прижимая его в нужном месте к заготовке, снимал стружку, придавая заготовке требуемую форму.

Слайд 3

В XIV-XV веках были распространены токарные станки с ножным приводом. Ножной привод состоял из очепа – упругой жерди, консольно закрепленной над станком. К концу жерди крепилась бечевка, которая была обернута на один оборот вокруг заготовки и нижним концом крепилась к педали. При нажатии на педаль бечевка натягивалась, заставляя заготовку сделать один-два оборота, а жердь – согнуться. При отпускании педали жердь выпрямлялась, тянула вверх бечевку, и заготовка делала те же обороты в другую сторону.

Слайд 4

Совершенствование станков

Токарные станки совершенствовались.

С начала XIX века начался постепенный переворот. На место старому токарному станку один за другим приходят новые высокоточные автоматические станки, оснащенные электродвигателями позволявший автоматически вытачивать разные формы из дерева

Слайд 5

Современные станки по дереву

Универсальные токарные станки позволяют выполнять различные технологические операции.

Слайд 6

Устройство станка

Токарный станок по обработке древесины:

1 – основание;
2 – электродвигатель;
3 – станина;
4 – ограждение ременной передачи;
5 – магнитный пус­катель;
6 – светильник;
7 – передняя бабка;
8 – шпиндель;
9 – подручник;
10 – задняя бабка;
11 – защитный экран

Слайд 7

III.

Первичное закрепление (кроссворд)

По горизонтали:

1. Шайба для точения заготовки большого диаметра. (планшайба)
2. Основание, на котором крепятся механизмы станка. (станина)
3. Вращающаяся деталь, к которой крепится заготовка. (шпиндель)

По вертикали:

1. Деталь для закрепления коротких заготовок (патрон)
4. Механизм, служащий для поддержания заготовки (бабка)

Слайд 8

IV. Итог урока

Тест

“Устройство токарного станка СТД-120М”

  1. Токарный станок это:
    а) технологическая машина
    б) транспортная машина
    в) энергетическая машина

  2. Кинематическая схема станка показывает:
    а) передачу движения от двигателя на шпиндель
    б) последовательность обработки детали
    в) устройство станка.

  3. Подручник предназначен:
    а) для поддержания заготовки
    б) для поддержания резца
    в) для фигурного точения

  4. В токарном станке применяется:
    а) плоскоременная передача
    б) клиноременная передача
    в) шестеренчатая передача

  5. Главное движение резания:
    а) вращательное движение заготовки
    б) продольное поступательное движение стамески
    в) поперечное движение стамески

  6. Пиноль находится:
    а) в электродвигателе
    б) в задней бабке
    в) в передней бабке

Предварительное оценивание (учащиеся меняются тестами и проверяют друг друга)

Три ошибки – «3»; две ошибки – «4»; одна или без ошибок – «5»

V.

Рефлексия
  1. Что нового вы узнали?
  2. Что вы хотели ещё узнать?

Презентация по технологии “Устройство токарного станка по дереву СТД-120 М”

Цели и задачи:

Сформировать у учащихся понятие о технологической машине.

Ознакомить учащихся с назначением, устройством и принципом работы токарного станка по дереву.

 Оснащение: Работы учащихся выполненные на токарном станке по дереву;

станок токарный по дереву СТД – 120;комплект стамесок.

Ход урока:

1. Организационный момент

2. Изучение нового материала

 А) Технологические машины;

 Б) Основных части станка и их назначении

 В) Изделия. которые можно изготовить на станке

 Г) Кинематическая схема

 Д) инструменты применяемые при работе на станке

3. Закрепление нового материала (кроссворд по теме).

 МАШИНОЙ называется механизм или система механизмов, предназначенная для преобразования энергии или выполнения полезной работы.

 Схема на слайде

 Основные части станка:

 1. Станина

2. Передняя бабка с электродвигателем

3. Задняя бабка

4. Подручник

Станина – основа станка, на которой крепятся все части станка

 В передней бабке установлен шпиндель – вал, получающий вращение от электродвигателя с помощью ременной передачи. Конец шпинделя имеет резьбу, на неё навинчивается специальное приспособление для крепления левого конца заготовки – трезубец, планшайба, патрон.

 Задняя бабка служит опорой правого конца длинных заготовок. Она может перемещаться вдоль направляющих станины и закрепляется неподвижно болтом и гайкой. Окончательно конец заготовки поджимают центром. Его перемещают вращением маховика и закрепляют зажимом.

 Подручник служит опорой для режущего инструмента. Он может перемещаться как вдоль, так и поперёк станины, закрепляется поворотом рукоятки.

Передачу движений в механизмах и машинах показывают условными знаками на кинематических схемах. ( выполнить в тетради)

 Точение деталей на станке производят специальными резцами – токарными стамесками.

Полукруглая – для черновой обработки

Косая – для чистового точения, подрезания торцов и отрезания детали.

СТД-120М, стд-120 Станок токарный по дереву. Паспорт, схемы, описание, характеристики

Токарный станок СТД-120М по дереву является последней модификацией линейки учебного токарного оборудования, выпускавшегося в советские времена на кировском предприятием «Завод №2 “Физприбор” им. А.В. Луначарского», подчиненного Министерству просвещения РСФСР.

От первого станка этого семейства ТСД-120 он отличается отсутствием долбежного приспособления, которое располагалось на левом торце передней бабки, а от своего прямого предшественника СТД-120 — конструкцией опоры приводного шкива. Кировские учебные токарные станки практически в неизменном виде выпускаются уже более пятидесяти лет. Но теперь уже не , который обанкротился и был ликвидирован в 2012 году, а частным ООО, продолжающим их производство на заводских мощностях.

СТД-120М, СТД-120 Станок токарный по дереву настольный учебный. Назначение, область применения

Токарный станок по дереву СТД-120М предназначен для изготовления малогабаритных деталей из древесины. Он выгодно отличается от своего предшественника — станка СТД-120 прежде всего тем, что травмоопасные зоны имеют защитное ограждение, рабочее место оборудовано местным освещением, усовершенствована электрическая схема управления, приняты меры по снижению уровня шумов и вибрации, специально разработана система механизированного удаления отходов — пылестружкоулавливающая установка.

Учебный токарный станок по дереву СТД-120М предназначен для выполнения легких токарных работ по дереву и в центрах, на планшайбе или в патроне, а также для выполнения несложных сверлильных работ:

  • точение цилиндрических и профильных тел вращения
  • торцевание, закругление и отрезание заготовок под различными углами
  • внутреннее точение по заданному профилю и сверление
  • профильную и декоративную обработку плоских поверхностей большого диаметра на планшайбе (типа тарелки, чашки)

Описание

Этот токарный станок может выполнять следующие функции:

  1. Порезку.
  2. Точение.
  3. Сверлильные работы.
  4. Создание канавок.
  5. Обработку торцов заготовок.

Чистовые работы на данном станке выполняют на высоких скоростях, при помощи токарных резцов или других инструментов абразивного типа. Заготовки можно обрабатывать и в черновом режиме. Для этого следует переключить аппарат на низкие обороты и задействовать полукруглую стамеску. Более детально о дополнительных функциях станка можно узнать из его паспорта.

Состав токарного станка СТД-120М (рис.2)

Станок состоит из следующих сборочных единиц и деталей:

  1. электродвигатель
  2. кнопочный выключатель
  3. клиноременная передача
  4. шпиндель
  5. передняя бабка
  6. кнопочный блок
  7. светильник
  8. корпус с центром-вилкой
  9. подручник
  10. защитный экран
  11. рукоятка зажима
  12. ограждение станка
  13. задняя бабка
  14. маховик
  15. станина с направляющими
  16. опорная лапа
  17. закрепляющая гайка
  18. пиноль
  19. центр
  20. рукоятка стопора
  21. держатель (каретка)
  22. двухрожковая гайка
  23. деревянная платформа
  24. опорные бруски
  25. щель для отсасывания отходов

Читать также: Ток в сети 220в ампер

Конструкция передней бабки токарного станка СТД-120М

Передняя бабка станка токарного СТД-120М служит для установки и крепления заготовки и передачи ей вращательного движения.

Передняя бабка состоит из фасонного корпуса, отлитого из чугуна. В нем соосно расточены два отверстия для радиальных сферических подшипников.

Шпиндель представляет собой стальной фасонный вал, на правом конце которого нарезана резьба для навертывания патрона, планшайбы и других специальных приспособлений для закрепления заготовок.

На левом конце шпинделя насажен двухступенчатый приводной шкив, получающий движение через клиноременную передачу от электродвигателя. С обеих сторон на бабке крепятся крышки с войлочными набивками.

Для пуска и остановки шпинделя станка СТД-120М на корпусе передней бабки размещен пост управления, а сверху — светильник.

Клиноременная передача. На валу электродвигателя станка токарного СТД-120м жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка СТД-120. Переставляя ремень с одной ступени на другую, можно менять частоту вращения шпинделя. Клиноременная передача станка СТД-120м закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем. При ее открывании происходит отключение электродвигателя и шпиндель станка СТД-120м останавливается.

На валу электродвигателя жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка. Клиноременная передача закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем так, что при ее открывании происходит отключение электродвигателя и станок останавливается. Крышка ограждения запирается при помощи винта.

Дополнительно доступно

Для повышения комфортности работы можно приобрести установка для улавливания пыли. Она крепится к оборудованию при помощи воздуховода и патрубка.

Некоторые мастера задумываются над тем, как можно точить заготовки длиной не «до», а «от» 500 миллиметров. Базовая версия такой возможности не предоставляет. Зато можно заказать изготовление станины большей длины.

Наконец, существует немало организаций, готовых за отдельную плату адаптировать устройство к потреблению электроэнергии из сети с напряжением в 220В.

Приспособления для закрепления и обработки заготовок на токарном станке СТД-120М

  • а — спиральный самоцентрирующий патрон
  • б — чашечный патрон
  • в — трезубец
  • г — тисочный патрон
  • д — планшайба
  • е — цилиндрический патрон
  • ж — корпус с центром-вилкой
  • з — специальный патрон с зубцами
  • 1 — зубцы
  • 2 — центральный зубец
  • 3 — ограждение зубцов
  • 4 — конус патрона

В зависимости от вида заготовки и выполняемых работ на шпиндель станка СТД-120м должно быть установлено одно из приспособлений, входящих в комплект станка: патрон, центр-вилка или планшайба. Патрон СТД-120М служит для закрепления коротких заготовок при обработке с торца. Центр-вилка станка СТД-120 предназначена для закрепления длинных деревянных заготовок при обработке в центрах. Планшайба станка СТД-120м представляет собой металлический диск, в центре которого выступает бобышка с внутренней резьбой для навертывания на шпиндель.

В зависимости от формы и назначения будущей детали заготовку устанавливают в центрах передней и задней бабок или на шпиндель передней бабки. Во всех случаях заготовку следует установить так, чтобы она воспринимала вращательное движение шпинделя. Для этих целей существует много приспособлений, которые можно разделить на следующие группы: для закрепления заготовки в центрах, для закрепления заготовки за наружную поверхность и для закрепления заготовки за отверстия.

Для закрепления заготовки в центрах наибольшее распространение получил трезубец. Один конец трезубца имеет форму конуса соответственно конусу в шпинделе передней бабки, а другой конец — форму трезубой вилки. При закреплении заготовки один ее конец с намеченным пазом вставляют в трезубец, а второй поджимается центром пиноли задней бабки.

Для закрепления заготовки за наружную поверхность служат следующие приспособления: чашечные, тисочные и кулачковые патроны, планшайба.

Чашечный патрон имеет с одной стороны цилиндрическую полость, а с другой — конический хвостовик для установки в шпиндель передней бабки. Округленную часть заготовки плотно вставляют (заколачивают) в полость патрона или зажимают болтами.

Тисочный патрон применяют в тех случаях, когда часть изделия имеет форму четырехугольника (граненую поверхность). Для обработки заготовку вставляют в тиски патрона и зажимают винтом. Чашечные и тисочные патроны иногда вместо конических хвостовиков имеют винтовые нарезки для установки на наружной части шпинделя.

Для закрепления изделий за наружную поверхность применяют, также, трехкулачковые самоцентрирующиеся и четырехкулачковые патроны с независимым перемещением кулачков. Трехкулачковый патрон обеспечивает быстрое и надежное зажатие и центрование заготовки благодаря одновременному радиальному перемещению кулачков. Каждый трехкулачковый патрон может служить для закрепления изделия как за наружную, так и за внутреннюю поверхность. Для этого такие патроны снабжают двумя комплектами кулачков.

Для задней бабки целесообразно применять самовращающийся центр (на подшипниках) с конусом Морзе.

На планшайбе обрабатывают большие заготовки и плоские диски, для чего в ней предусмотрены отверстия, через которые винтами крепят заготовку. Необходимо учитывать, что винты не должны выходить на обрабатываемую поверхность заготовки. Планшайбу навинчивают на шпиндель после закрепления заготовки.

Массовое применение для крепления изделий из отверстия имеют различные оправы. Конструкции оправ выбирают в зависимости от назначения изделия, они бывают в основном двух типов — рифленые и цанговые.

Для изготовления на токарном станке по обработке различных деталей применяют резак-пилу. Данное приспособление можно использовать и для отрезания колец от алюминиевых и латунных трубок (на токарном станке по обработке металла) и для отрезания заготовок из пластмасс, оргстекла и других материалов.

Читать также: Как настроить микрометр на ноль

При работе резак-пила устанавливается на подручник станка так, чтобы планка опиралась на обрабатываемую поверхность заготовки. Затем резак равномерно подается вперед. Ограничитель дает возможность установить необходимую глубину протачивания в тех случаях, когда заготовка не отрезается совсем.

Приспособление просто в изготовлении. Резак-пила изготовляется из ножовочного полотна. Остальные детали — из поделочной стали.

Приспособление для шлифования токарных изделий применяется при шлифовании готовых изделий на токарном станке. Оно позволяет добиться хорошего качества шлифовки, удобно и безопасно в работе. Это приспособление легко изготовить в любой мастерской. На планку наклеивается пластинка из пористой резины или войлока, поверх которой накладывается шлифовальная шкурка (желательно на основе из материи). Края зажимаются между планками при помощи гайки-барашка. Крючки-ограничители обеспечивают безо-пасную работу. Крючки крепятся к основанию при помощи заклепки. Приспособление можно применять и при полировке изделий.

Достоинства и недостатки

К преимуществам можно отнести следующие характеристики:

  • мобильность;
  • долговечность узлов и деталей;
  • совершенная система безопасности;
  • наличие всех приспособлений, необходимых для прохождения полного курса по работе на токарном станке.

Эта установка подходит для учёбы, профессионалы же в основном её не используют, т.к.:

  • установленный трёхфазный двигатель затрудняет подключение в помещениях, где проведена бытовая электросеть;
  • максимальная длина обрабатываемой детали составляет 500 мм, это сильно ограничивает возможности агрегата;
  • двухскоростной режим не позволяет выполнять ряд высокоточных работ.

Задняя бабка токарного станка СТД-120М

Задняя бабка станка СТД-120 служит опорой при обработке длинных заготовок, поддерживая их задним центром, и для закрепления в ее пиноли патрона для сверл, самих сверл и других инструментов при обработке отверстий. Задняя бабка СТД-120 состоит из корпуса с пинолью, который скользит по направляющим станины. Задняя бабка станка СТД-120 закрепляется на направляющих станины.

С одной стороны пиноль имеет отверстие, расточенное на конус Морзе, в которое вставляется задний центр, патроны или сверла, имеющие хвостовик с тем же конусом. С другой стороны запрессована втулка с внутренней резьбой. Пиноль свободно перемещается в отверстии верхней части корпуса. От вращения вокруг своей оси пиноль предохраняет установочный винт, который входит в паз на наружной поверхности пиноли.

С резьбовой втулкой спарен винт пиноли (подачи), на одном конце которого на шпонке насажен маховик, закрепленный гайкой. Вращаясь вместе с маховиком, винт пиноли через резьбовую втулку перемещает пиноль.

Закрепление пиноли в нужном положении осуществляется рукояткой зажима. Задняя бабка закрепляется гайкой на станине с сухарем и болтом, для завинчивания которой прилагается комбинированный ключ. Для смазки пиноли и винта в корпусе бабки и пиноли имеются маслопроводящие отверстия.

Назначение

Станок используют для обработки вращающихся деталей путём воздействия на них режущих инструментов. Заготовка зажимается с двух сторон планшайбой и патроном. В рабочую зону подаётся резец, который имеет 2 свободы перемещения — вдоль и поперёк заготовки. Если в патрон закрепить сверло, то можно сделать осевое отверстие

.

С помощью этого оборудования выполняют следующие операции:

  • обработка плоских поверхностей с использованием планшайбы;
  • продольное обтачивание деревянных деталей;
  • торцевание, закругление и обрезка заготовки под различным наклоном;
  • осевое сверление.

Подручник с держателем станка токарного СТД-120

Подручник с держателем станка СТД-120М служит опорой для режущего инструмента. Держатель подручника состоит из прямоугольного бруска с приливом, в отверстие которого вставляется стержень подручника. Подручник станка СТД-120 закрепляется на нужной высоте и в определенном положении рукояткой. Держатель подручника закрепляется на направляющих станины станка СТД-120М специальным винтом и рукояткой через шайбу. Для работы с короткими и длинными заготовками станок комплектуется двумя подручниками длиной 200 мм и 400 мм.

Станина станка токарного СТД-120м

Станина станка СТД-120м литая чугунная на двух ножках устанавливается на подставке и является основанием, на котором монтируются основные узлы станка СТД-120М. Слева на станине закреплена передняя бабка станка. По направляющим станины передвигаются и закрепляются в определенном положении держатель с подручником и задняя бабка станка.

Ограждение зоны резания станка СТД-120М

Ограждение зоны резания на станке СТД-120м служит для защиты работающего от отлетающей стружки и снижения концентрации образующейся пыли в зоне дыхания работающего до установленных санитарных норм. Оно состоит из металлического кожуха и откидных экранов.

Приспособления для установки и крепления заготовок станка токарного СТД-120

Режущие инструменты

Станок комплектуется двумя видами режущих инструментов: рейврами и майзолями. Рейеры для станка СТД-120 представляют собой желобчатый резец, по форме похожий на полукруглую столярную стамеску. Майзели для станка СТД-120 представляют собой резцы, имеющие форму плоской стамески с лезвием.

О выполняемых операциях

К радости покупателя комплектация модели включает в себя все необходимые инструменты и приспособления, используемые в процессе обрабатывающих операций:

  • отрезка;
  • точение;
  • торцевание;
  • сверление;
  • прорезка канавок.

В частности, черновая обточка длинных деталей производится с участием резца, имеющего полукруглую форму (широкий рейер). Перед тем как приступить к работе, между ним и заготовкой выставляется зазор хотя бы в три миллиметра. Крепится она посредством вилки-трезубца с последующим поджиманием в продольном направлении. За эту операцию отвечает центр (задний), который устанавливается в пиноль ЗБ. Этот способ крепления используется при выточке:

К слову, чистовое точение должно вестись на гораздо более высоких оборотах, нежели черновое. Обеспечить необходимую скорость вращения помогает изменение положения ремня.

Если говорить о производстве тарелок и иных подобных изделий, имеющих большой наружный диаметр, то в этом случае деталь крепится на планшайбу. Второй вариант — с использованием промежуточного диска с шурупами. При этом подручник выставляется по отношению к продольной оси в вертикальном положении. Выбрать углубление можно, перемещая инструмент (режущий) от центра заготовки к ее наружному диаметру.

Электрооборудование станка токарного деревообрабатывающего СТД-120М

Электрооборудование станка токарного СТД-120 рассчитано для подключения его к сети трехфазного переменного тока напряжением 380 В с глухозаземленной нейтралью. В шкафу управления станка токарного СТД-120 находятся также трансформатор освещения 380/24 В. В качестве привода станка служит асинхронный двигатель. Управление станком производится с поста управления, расположенного на передней бабке станка. Подключение электрооборудования токарного станка СТД-120М к трехфазной сети напряжением 380 В и его заземление производит Заказчик. Включение станка без подключения его к магистрали заземления не допускается.

Обустройство

Станок СТД-120М имеет некоторые особенности устройства, а именно:

  • Скоростной режим вращения преобразуется при помощи перекидывания ремня на определенные пазы валов.
  • Контролирующий узел с кнопками расположен на передней бабке, что обеспечивает максимально удобный доступ к управлению в процессе работы.
  • Насадки шпиндельного типа могут меняться, они включены в стандартный комплект оборудования.
  • Рабочая зона защищена дополнительными шторами с прозрачными окнами.
  • Удалить стружку и прочие засорители можно с помощью дополнительно подключаемого очистного блока.

Повысить точность проводимых операций позволяет специальное освещение, работу которого контролирует трансформатор понижающего типа. Электрическая блокировка конструкции с выключателем увеличивает эксплуатационную безопасность.

Технические характеристики токарного станка СТД-120М

Наименование параметраСТД-120М
Основные параметры станка
Высота центров, мм120
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм500
Наибольший диаметр обрабатываемых заготовок, мм190
Наибольшая длина точения заготовки, мм450
Число скоростей вращения шпинделя, об/мин2
Частота вращения шпинделя, об/мин2350/ 2050
Электрооборудование станка
Род тока питающей сети380В 50Гц
Количество электродвигателей на станке, шт1
Электродвигатель — номинальная мощность, кВт0,4
Габарит и масса станка
Габарит станка (длна х ширина х высота), мм1250 х 575 х 550
Масса станка, кг100

Полезные ссылки по теме. Дополнительная информация

Эксплуатационные особенности

Станок токарный по дереву СТД-120М не относится к категории профессионального оборудования, основное его предназначение — ознакомление учащихся с азами работы токаря. К нему предъявляются повышенные меры по безопасности.

Чтобы обеспечить устойчивость обрабатывающего инструмента, основание лучше делать стальным или бетонным. Его высота должна быть не менее 60 сантиметров.

Кроме того, следует учитывать некоторые эксплуатационные особенности:

  • Заготовка из дерева должна быть без трещин и сучков.
  • Влажность детали допускается не выше 20 процентов.
  • Большие элементы необходимо обрабатывать на минимальном скоростном режиме.
  • Не реже чем один раз год или после пятисот часов эксплуатации нужно смазывать движущиеся элементы, проверять оборудование на наличие деформации и неисправностей.

Перед выполнением ремонтных работ и обслуживанием станка следует изучить его устройство, а также детально ознакомиться с руководством по эксплуатации.

Станок стд 120 технические характеристики. Описание станка СТД120М. Технические параметры оборудования

Производителем токарного станка по дереву стд-120м является ИП Чупраков Роман Викторович , город Киров. Адрес сайта: http://std120.ru

СТД-120М, СТД-120 Станок токарный по дереву настольный учебный. Назначение, область применения

Токарный станок по дереву СТД-120М предназначен для изготовления малогабаритных деталей из древесины. Он выгодно отличается от своего предшественника – станка СТД-120 прежде всего тем, что травмоопасные зоны имеют защитное ограждение, рабочее место оборудовано местным освещением, усовершенствована электрическая схема управления, приняты меры по снижению уровня шумов и вибрации, специально разработана система механизированного удаления отходов – пылестружкоулавливающая установка.

Учебный токарный станок по дереву СТД-120М предназначен для выполнения легких токарных работ по дереву и в центрах, на планшайбе или в патроне, а также для выполнения несложных сверлильных работ:

  • точение цилиндрических и профильных тел вращения
  • торцевание, закругление и отрезание заготовок под различными углами
  • внутреннее точение по заданному профилю и сверление
  • профильную и декоративную обработку плоских поверхностей большого диаметра на планшайбе (типа тарелки, чашки)

СТД-120М Общий вид токарного деревообрабатывающего станка

СТД-120М Общий вид токарного деревообрабатывающего станка без защитного кожуха и ограждения

Состав токарного станка СТД-120М (рис.2)

Станок состоит из следующих сборочных единиц и деталей:

  1. электродвигатель
  2. кнопочный выключатель
  3. клиноременная передача
  4. шпиндель
  5. передняя бабка
  6. кнопочный блок
  7. светильник
  8. корпус с центром-вилкой
  9. подручник
  10. защитный экран
  11. рукоятка зажима
  12. ограждение станка
  13. задняя бабка
  14. маховик
  15. станина с направляющими
  16. опорная лапа
  17. закрепляющая гайка
  18. пиноль
  19. центр
  20. рукоятка стопора
  21. держатель (каретка)
  22. двухрожковая гайка
  23. деревянная платформа
  24. опорные бруски
  25. щель для отсасывания отходов

Передняя бабка станка токарного СТД-120М служит для установки и крепления заготовки и передачи ей вращательного движения.

Передняя бабка состоит из фасонного корпуса, отлитого из чугуна. В нем соосно расточены два отверстия для радиальных сферических подшипников.

Шпиндель представляет собой стальной фасонный вал, на правом конце которого нарезана резьба для навертывания патрона, планшайбы и других специальных приспособлений для закрепления заготовок.

На левом конце шпинделя насажен двухступенчатый приводной шкив, получающий движение через клиноременную передачу от электродвигателя. С обеих сторон на бабке крепятся крышки с войлочными набивками.

Для пуска и остановки шпинделя станка СТД-120М на корпусе передней бабки размещен пост управления, а сверху – светильник.

Клиноременная передача. На валу электродвигателя станка токарного СТД-120м жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка СТД-120. Переставляя ремень с одной ступени на другую, можно менять частоту вращения шпинделя. Клиноременная передача станка СТД-120м закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем. При ее открывании происходит отключение электродвигателя и шпиндель станка СТД-120м останавливается.

На валу электродвигателя жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка. Клиноременная передача закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем так, что при ее открывании происходит отключение электродвигателя и станок останавливается. Крышка ограждения запирается при помощи винта.

  • а – спиральный самоцентрирующий патрон
  • б – чашечный патрон
  • в – трезубец
  • г – тисочный патрон
  • д – планшайба
  • е – цилиндрический патрон
  • ж – корпус с центром-вилкой
  • з – специальный патрон с зубцами
    • 1 – зубцы
    • 2 – центральный зубец
    • 3 – ограждение зубцов
    • 4 – конус патрона

В зависимости от вида заготовки и выполняемых работ на шпиндель станка СТД-120м должно быть установлено одно из приспособлений, входящих в комплект станка: патрон, центр-вилка или планшайба. Патрон СТД-120М служит для закрепления коротких заготовок при обработке с торца. Центр-вилка станка СТД-120 предназначена для закрепления длинных деревянных заготовок при обработке в центрах. Планшайба станка СТД-120м представляет собой металлический диск, в центре которого выступает бобышка с внутренней резьбой для навертывания на шпиндель.

В зависимости от формы и назначения будущей детали заготовку устанавливают в центрах передней и задней бабок или на шпиндель передней бабки. Во всех случаях заготовку следует установить так, чтобы она воспринимала вращательное движение шпинделя. Для этих целей существует много приспособлений, которые можно разделить на следующие группы: для закрепления заготовки в центрах, для закрепления заготовки за наружную поверхность и для закрепления заготовки за отверстия.

Для закрепления заготовки в центрах наибольшее распространение получил трезубец . Один конец трезубца имеет форму конуса соответственно конусу в шпинделе передней бабки, а другой конец – форму трезубой вилки. При закреплении заготовки один ее конец с намеченным пазом вставляют в трезубец, а второй поджимается центром пиноли задней бабки.

Для закрепления заготовки за наружную поверхность служат следующие приспособления: чашечные, тисочные и кулачковые патроны, планшайба.

Чашечный патрон имеет с одной стороны цилиндрическую полость, а с другой – конический хвостовик для установки в шпиндель передней бабки. Округленную часть заготовки плотно вставляют (заколачивают) в полость патрона или зажимают болтами.

Тисочный патрон применяют в тех случаях, когда часть изделия имеет форму четырехугольника (граненую поверхность). Для обработки заготовку вставляют в тиски патрона и зажимают винтом. Чашечные и тисочные патроны иногда вместо конических хвостовиков имеют винтовые нарезки для установки на наружной части шпинделя.

Для закрепления изделий за наружную поверхность применяют, также, трехкулачковые самоцентрирующиеся и четырехкулачковые патроны с независимым перемещением кулачков. Трехкулачковый патрон обеспечивает быстрое и надежное зажатие и центрование заготовки благодаря одновременному радиальному перемещению кулачков. Каждый трехкулачковый патрон может служить для закрепления изделия как за наружную, так и за внутреннюю поверхность. Для этого такие патроны снабжают двумя комплектами кулачков.

Для задней бабки целесообразно применять самовращающийся центр (на подшипниках) с конусом Морзе.

На планшайбе обрабатывают большие заготовки и плоские диски, для чего в ней предусмотрены отверстия, через которые винтами крепят заготовку. Необходимо учитывать, что винты не должны выходить на обрабатываемую поверхность заготовки. Планшайбу навинчивают на шпиндель после закрепления заготовки.

Массовое применение для крепления изделий из отверстия имеют различные оправы. Конструкции оправ выбирают в зависимости от назначения изделия, они бывают в основном двух типов – рифленые и цанговые.

Для изготовления на токарном станке по обработке различных деталей применяют резак-пилу. Данное приспособление можно использовать и для отрезания колец от алюминиевых и латунных трубок (на токарном станке по обработке металла) и для отрезания заготовок из пластмасс, оргстекла и других материалов.

При работе резак-пила устанавливается на подручник станка так, чтобы планка опиралась на обрабатываемую поверхность заготовки. Затем резак равномерно подается вперед. Ограничитель дает возможность установить необходимую глубину протачивания в тех случаях, когда заготовка не отрезается совсем.

Приспособление просто в изготовлении. Резак-пила изготовляется из ножовочного полотна. Остальные детали – из поделочной стали.

Приспособление для шлифования токарных изделий применяется при шлифовании готовых изделий на токарном станке. Оно позволяет добиться хорошего качества шлифовки, удобно и безопасно в работе. Это приспособление легко изготовить в любой мастерской. На планку наклеивается пластинка из пористой резины или войлока, поверх которой накладывается шлифовальная шкурка (желательно на основе из материи). Края зажимаются между планками при помощи гайки-барашка. Крючки-ограничители обеспечивают безо-пасную работу. Крючки крепятся к основанию при помощи заклепки. Приспособление можно применять и при полировке изделий.

Задняя бабка станка СТД-120 служит опорой при обработке длинных заготовок, поддерживая их задним центром, и для закрепления в ее пиноли патрона для сверл, самих сверл и других инструментов при обработке отверстий. Задняя бабка СТД-120 состоит из корпуса с пинолью, который скользит по направляющим станины. Задняя бабка станка СТД-120 закрепляется на направляющих станины.

С одной стороны пиноль имеет отверстие, расточенное на конус Морзе, в которое вставляется задний центр, патроны или сверла, имеющие хвостовик с тем же конусом. С другой стороны запрессована втулка с внутренней резьбой. Пиноль свободно перемещается в отверстии верхней части корпуса. От вращения вокруг своей оси пиноль предохраняет установочный винт, который входит в паз на наружной поверхности пиноли.

С резьбовой втулкой спарен винт пиноли (подачи), на одном конце которого на шпонке насажен маховик, закрепленный гайкой. Вращаясь вместе с маховиком, винт пиноли через резьбовую втулку перемещает пиноль.

Закрепление пиноли в нужном положении осуществляется рукояткой зажима. Задняя бабка закрепляется гайкой на станине с сухарем и болтом, для завинчивания которой прилагается комбинированный ключ. Для смазки пиноли и винта в корпусе бабки и пиноли имеются маслопроводящие отверстия.

Подручник с держателем станка СТД-120М служит опорой для режущего инструмента. Держатель подручника состоит из прямоугольного бруска с приливом, в отверстие которого вставляется стержень подручника. Подручник станка СТД-120 закрепляется на нужной высоте и в определенном положении рукояткой. Держатель подручника закрепляется на направляющих станины станка СТД-120М специальным винтом и рукояткой через шайбу. Для работы с короткими и длинными заготовками станок комплектуется двумя подручниками длиной 200 мм и 400 мм.

Станина станка токарного СТД-120м

Станина станка СТД-120м литая чугунная на двух ножках устанавливается на подставке и является основанием, на котором монтируются основные узлы станка СТД-120М. Слева на станине закреплена передняя бабка станка. По направляющим станины передвигаются и закрепляются в определенном положении держатель с подручником и задняя бабка станка.

Ограждение зоны резания станка СТД-120М

Ограждение зоны резания на станке СТД-120м служит для защиты работающего от отлетающей стружки и снижения концентрации образующейся пыли в зоне дыхания работающего до установленных санитарных норм. Оно состоит из металлического кожуха и откидных экранов.

Приспособления для установки и крепления заготовок станка токарного СТД-120

Режущие инструменты

Станок комплектуется двумя видами режущих инструментов: рейврами и майзолями. Рейеры для станка СТД-120 представляют собой желобчатый резец, по форме похожий на полукруглую столярную стамеску. Майзели для станка СТД-120 представляют собой резцы, имеющие форму плоской стамески с лезвием.

Схема электрическая принципиальная токарного деревообрабатывающего станка СТД-120М

Электрооборудование станка токарного деревообрабатывающего СТД-120М

Электрооборудование станка токарного СТД-120 рассчитано для подключения его к сети трехфазного переменного тока напряжением 380 В с глухозаземленной нейтралью. В шкафу управления станка токарного СТД-120 находятся также трансформатор освещения 380/24 В. В качестве привода станка служит асинхронный двигатель. Управление станком производится с поста управления, расположенного на передней бабке станка. Подключение электрооборудования токарного станка СТД-120М к трехфазной сети напряжением 380 В и его заземление производит Заказчик. Включение станка без подключения его к магистрали заземления не допускается.

Технические характеристики токарного станка СТД-120М

Наименование параметра СТД-120М
Основные параметры станка
Высота центров, мм 120
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм 500
Наибольший диаметр обрабатываемых заготовок, мм 190
Наибольшая длина точения заготовки, мм 450
Число скоростей вращения шпинделя, об/мин 2
Частота вращения шпинделя, об/мин 2350/ 2050
Электрооборудование станка
Род тока питающей сети 380В 50Гц
Количество электродвигателей на станке, шт 1
Электродвигатель – номинальная мощность, кВт 0,4
Габарит и масса станка
Габарит станка (длна х ширина х высота), мм 1250 х 575 х 550
Масса станка, кг 100

Установка предназначена для обработки коротких деревянных заготовок. Малые размеры агрегата позволяют располагать его в небольших помещениях. Оборудование достаточно простое, поэтому его называют школьным станком. Особенно ценят агрегат там, где не требуется высокой точности. Критические точки рабочей зоны закрыты защитой. Направленное освещение заготовки, улучшенная электрическая схема, установка по удалению отходов отличают это оборудование от аналогов.

Назначение

Станок используют для обработки вращающихся деталей путём воздействия на них режущих инструментов. Заготовка зажимается с двух сторон планшайбой и патроном. В рабочую зону подаётся резец, который имеет 2 свободы перемещения – вдоль и поперёк заготовки. Если в патрон закрепить сверло, то можно сделать осевое отверстие .

С помощью этого оборудования выполняют следующие операции:

  • обработка плоских поверхностей с использованием планшайбы;
  • продольное обтачивание деревянных деталей;
  • торцевание, закругление и обрезка заготовки под различным наклоном;
  • осевое сверление.

Достоинства и недостатки

К преимуществам можно отнести следующие характеристики:

  • мобильность;
  • долговечность узлов и деталей;
  • совершенная система безопасности;
  • наличие всех приспособлений, необходимых для прохождения полного курса по работе на токарном станке.

Эта установка подходит для учёбы, профессионалы же в основном её не используют, т.к.:

  • установленный трёхфазный двигатель затрудняет подключение в помещениях, где проведена бытовая электросеть;
  • максимальная длина обрабатываемой детали составляет 500 мм, это сильно ограничивает возможности агрегата;
  • двухскоростной режим не позволяет выполнять ряд высокоточных работ.

Конструкция

Одна из привлекательных особенностей – довольно простое устройство. Схема токарной установки представлена на рисунке.

Станок состоит из:

  • трёхфазного электрического двигателя,
  • передней и задней бабки,
  • кнопочного блока,
  • подручника,
  • шпинделя,
  • фонаря,
  • ремённой передачи,
  • центр-вилки.
  • ограждающего экрана,
  • защитного кожуха,
  • станины,
  • маховика,
  • пиноля,
  • каретки,
  • ручки и гайки фиксатора,
  • пазухи для сброса отходов обработки древесины,
  • прочих мелких деталей.

Устройство передней бабки

Узел представляет собой фасонную чугунную отливку. В расточенные отверстия его корпуса вставлены два радиальных подшипника. На них опирается шпиндель, являющийся связующим валом между приводным шкивом и планшайбой. Шкив передаёт вращение от двигателя планшайбе, патрону или другому приспособлению через шпиндель.

Внизу корпуса помещён блок управления вращением. Сверху установлен фонарь.

Задняя бабка

Это опора для обрабатываемой детали. Станина передвигается вдоль платформы по полозьям. Фиксируют устройство болтовым креплением . Сверху располагается пиноль – держатель конусного наконечника, острый конец которого входит с одной стороны в деревянную заготовку.

Технические характеристики

В техпаспорте, который является основным документом токарного оборудования, приведены следующие данные:

  • вес – 100 кг;
  • размеры – 125 × 57,5 × 55 см;
  • питание электродвигателя от сети напряжением 380 В;
  • мощность мотора – 0,4 кВт;
  • диаметр заготовки – до 19 см, длина – до 50 см;
  • скорость вращения шпинделя – 1100 и 2150 об/мин.

Комплектация

Набор поставки содержит перечень ряда позиций:

  • cтанок СТД-120М,
  • защитный кожух со смотровым окном,
  • сменные шпиндельные насадки.

Рекомендации по эксплуатации

При использовании токарного станка необходимо придерживаться следующих правил:

  • Агрегат должен быть установлен на опорный стол с деревянной или металлической столешницей высотой 600–800 мм. Крепёж производится болтами.
  • Пол перед установкой необходимо застелить резиновым покрытием.
  • Во время работы защитный экран должен быть опущен.
  • При очистке агрегата и территории вокруг него питание силового блока нужно отключить.
Описание
  • Страна производитель Россия
  • Вес 120 кг
  • Масса 120 кг
  • Мощность 0,4 кВт
  • Обрабатываемый материал Дерево
  • Напряжение питания 380 В

СТД-120М: Станок токарный по дереву

Станок предназначен для обучения учащихся принципам токарной обработки деталей из древесины на уроках труда в средней школе. Станок используется в школьных мастерских для вытачивания мелких деталей из древесины мягких пород влажностью 20-25%.
Станок имеет литую чугунную станину, два подручника для обработки длинных и коротких заготовок, комплект инструментов и приспособлений (майзели, рейеры). Наличие системы блокировок обеспечивает безопасную эксплуатацию. Закрытая рабочая зона защищает работающего от выбросов пыли, стружки и заготовок.cтанок смонтирован на подставке, которая позволяет устанавливать его как на любом столе, так и на специальной подставке, которую потребитель может изготовить сам или заказать на заводе- изготовителе.Предусмотрено подключение станка к пылеулавливающей установке для сбора отходов обработки в зависимости от местных условий.На станке можно выполнять следующие основные операции:

  • вытачивание цилиндрических поверхностей;
  • торцевание и отрезку;
  • внутреннее точение и сверление;
  • обработка плоских поверхностей на планшайбе.
Основные технические характеристики:

После покраски и частичной подготовки деталей станка приступаем к его сборке. Для начала установим станину на опоры.

Для этого будем использовать четыре болта М8х30. Ещё раз замечу, что буду использовать метизы из нержавеющей стали.

Первая опора установлена.

Аналогично устанавливаем и вторую.

Теперь переходим к сборке задней бабки. Тут предстоит достаточно много работы.

Начинаем с замены шпильки зажима пиноли. Для работы будет использован болт М10х60. Шаг и диаметр резьбы болта совпадает с резьбой в корпусе бабки. От болта отпиливаем резьбовую часть длиной пятьдесят миллиметров.

Шрифт для фиксации шпильки в корпусе бабки пока делать не будем. Взамен воспользуемся фиксатором резьбы или суперклеем, а далее будет видно, нужно-ли засверливаться и шплинтовать или и так будет хорошо держаться. Если фиксировать шпильку на суперклей (как в нашем случае), то нужно заранее всё подготовить и разложить в хронологическом порядке использования. Итак, на шпильку накручиваем две гайки и контрим их. Готовим шуруповерт с головкой под гайку и гаечный ключ. Для данной операции задействуем суперклей в виде геля, так как он не схватывается мгновенно.

Мажем резьбу внутри корпуса и на самой шпильке. Наживляем намазанную конструкцию от руки, далее, быстро завинчиваем её шуруповертом, далее, немедля подтягиваем шпильку гаечным ключом. В ходе эксплуатации посмотрим на сколько этот метод надёжен. Если что загнать шрифт мы всегда успеем. В завершение работы с прижимом, устанавливаем шайбу и накручиваем длинную гайку. Почему длинная гайка? Она позволит распределить нагрузку на большее количество витков резьбы, тем самым продлит срок службы шпильке и улучшит фиксацию.

Следующим шагом мы изготовим и подгоним установочный винт пиноли. Для этого берём болт М6х20 и вкручиваем его на место установочного винта. Естественно пиноль при этом не устанавливаем. Далее выполняем измерения разметку торчащего элемента резьбы внутри задней бабки. Требуемую высоту штифта определяем по глубине паза в пиноли. После непродолжительной работы ножовкой по металлу и напильником установочный винт готов.

Вкручиваем установочный винт и готовим к установке пиноль с винтом подачи.

Половина задней бабки собрана.

Готовим к установке следующие детали: упорную втулку, маховик и шайбу с гайкой. Шплинт маховика достаточно хорошо сидит на своём месте, поэтому изначально его выковыривать не стал, следовательно, в выше перечисленном списке он отсутствует.

Упорную втулку закручиваем ранее изготовленным ключом. Единственное, ключи необходимо подписать, чтобы не доставать все, а взять сразу нужный.

Далее устанавливаем маховик и крепим его на винте подачи. Теперь задняя бабка собрана. Приступаем к изготовлению недостающих деталей, а именно будем делать специальный болт прижима. Для этого из припасённой железяки при помощи болгарки вырезаем прямоугольный элемент. После строго по центру сверлим отверстие и нарезаем резьбу M10. Далее у болта срезаем головку и подготавливаем шайбу с гайкой.

Теперь, в импровизированной прямоугольной-гайке, нужно зафиксировать ранее изготовленную шпильку. Для этого вкручиваем шпильку и сбоку, но так же по центру сверлим отверстие диаметром три миллиметра. После этого загоняем штифт, фиксируя между собой детали. В завершении, место где установлен шплинт шлифуем.

Для наглядности как это будет выглядеть снизу, примерим болт к прижиму.

С некоторыми деталями и узлами станка работы проделано много. И теперь настал момент, когда отремонтированные элементы можно крепить к основанию и потихоньку воссоздавать станок. Но сейчас вопрос в том, что старое основание мы ликвидировали, а новое пока не сделали. Вот в этой части работ мы и займёмся разработкой и изготовлением новой столешницы. А по сути это тот этап, на котором будет создана новая модификация токарного станка на базе модели СТД-120м. И соответственно этому модифицированному станку присвоим новый индекс модели СТД-120АМГ. Основное требование к модификации это сокращение его длины. Единственное решение, которое позволит реализовать задуманное, будет перемещение электродвигателя за станину и разворот его на сто восемьдесят градусов. Предварительный проект основания мы создали в программе Компас-3D.

Проектная длинна столешницы составляет почти один метр, а ширина сорок пять сантиметров.

В качестве материала для столешницы будет использована пятнадцатимиллиметровая берёзовая фанера.

Дополнительно при помощи небольших брусков основание получит обрамление по всему периметру. Что сделает конструкцию более жесткой и внешне эстетической.

Приступаем к примерке. Раскладываем заготовки основания. Опоры станины и электродвигатель будут установлены на дополнительные элементы типа подиума.

В последствии бруски окантовки подрежем заподлицо с элементами подиума, то есть сделаем их на одном уровне.

После примерки узлов и агрегатов станка мы приступаем к резке фанеры. Основание столешницы и дополнительные два элемента для подиума обрезаем в заданный размер.

После этого из оставшегося материала, нарезаем пять одинаковых деталей прямоугольной формы. В последствии их сложим в стопку соединим между собой. Так у нас получится подставка под электродвигатель.

Подставка будет иметь достаточно сложную конфигурацию. В первом верхнем элементе (слое) сверлим отверстия и устанавливаем в него четыре закладных гайки с резьбой М6. При помощи этих гаек и четырёх винтов будет крепиться электродвигатель.

В четвёртом элементе установим тоже четыре закладные гайки, но уже с резьбой М8. При помощи этих гаек подставка будет фиксироваться к столешнице.

В пятый элемент устанавливаем четыре гайки с резьбой М6. Они и четыре длинных мебельных винта стянут весь этот «бутерброд» в монолитную подставку – постамент.

Перед скручиванием всех пяти элементов подставки мы каждый из слоев промазываем столярным клеем ПВА. Потом вкручиваем винты и равномерно затягиваем по схеме крест-накрест. Когда слои склеятся между друг другом, то они будут монолитной деталью.

Подставка готова, теперь на неё устанавливаем двигатель. Его крепим четырьмя винтами с резьбой М6.

Далее опять переходим к работе над основанием. Выполняем разметку отверстий для крепления подставки и сверлим их. Эти отверстия должны предполагать регулировку положения электродвигателя. Она необходима для точного позиционирования обоих шкивов относительно друг друга.

Теперь на основание монтируем станину.

На этой стадии работ, мы проводили измерения межосевого расстояние валов электродвигателя и шпинделя. Этот параметр нам помог рассчитать длину приводного ремня. Подробно о выборе и расчёте длины ремня будет написано в следующей статье. В последствии приобретя ремень мы его примерили. Получилось всё как рассчитывали. В общем, результатом остались довольны. Но на этом работа с приводом не заканчивается. Ещё нужно будет рассчитать систему натяжения ремня. Об этом тоже подробно напишем с соответствующей статье.

После того как были проведены первые примерки с столешницы демонтируем станину и электродвигатель. Теперь приступаем к работе над окантовкой столешницы. Здесь сразу предусматриваем возможность установки задней стенки. Для этого в брусок монтируем семь врезных гайки с резьбой М6.

Столешница готова.

Врезные гайки, которые ранее были установлены в брусок.

Вырезаем и прикручиваем фанеру. Её ширина соответствует ширине основания, а вот конечную высоту будем определять по ходу дальнейших работ.

Для того чтобы не выломать врезные гайки, будем усиливать заднюю стенку дополнительным крепежом. Для этого установим специальные уголки. Раньше это были кронштейны для полок. Для фиксирования уголка мы так же будем использовать врезные гайки с резьбой М6.

40 ‘дюймов, 4 скорости 1/2 HP 120v Токарный станок по дереву 14 ″ x 40 ″ Новинка – Stark Industrial

Этот токарный станок представляет собой станок, который вращает блок материала (дерева) для выполнения различных операций, таких как резка, шлифование накатка, сверление или деформация с помощью инструментов, применяемых к заготовке для создания объекта, имеющего симметрию относительно оси вращения. Станки деревообрабатывающие – древнейшая разновидность. Регулируемая горизонтальная металлическая направляющая, опора для инструмента, между материалом и оператором позволяет размещать формовочные инструменты, которые обычно переносятся вручную.При работе с деревом обычно после придания формы прижимают и скользят наждачной бумагой по еще вращающемуся объекту, чтобы сгладить поверхность, выполненную с помощью инструментов для обработки металла. Этот токарный станок по дереву спроектирован и изготовлен в соответствии с высочайшими стандартами качества. Он выполняет между центральным точением и токарным станком. Он особенно подходит для высокоскоростного шлифования и полировки готовых работ.

Характеристики:

  • Мощность двигателя: однофазный, 350 Вт
  • Стальная трубка 1 1/2 ″
  • Габаритные размеры: 61 ″ Д x 8-1 / 2 ″ Ш x 14-1 / 4 ″ В
  • 1/2 HP 120 В 60 Гц, однофазный 3.4 ампера
  • Высота режущего инструмента: 7 ″ (178 мм)
  • Максимальный диаметр: 14-1 / 4 ″ (365 мм)
  • Максимальная длина режущего инструмента: 39-1 / 4 ″ (1000 мм)
  • Эта модель имеет 4 скорости, которые можно установить внутренне: A.1100 об / мин для черновой обработки. B.1600 об / мин для общей резки. C.2300 об / мин для чистовой резки. D.3400 об / мин для чистовой обработки.
  • Напряжение: 120 В
  • Частота: 60 ​​Гц

Содержимое упаковки:

  • 1 x 14 ″ x 40 ″ 4-скоростной токарный станок по дереву 1 / 2HP, 120 В

Обратите внимание: Наши цифровые изображения максимально точны.Однако на разных мониторах цвета могут незначительно отличаться.

Некоторые из наших изделий изготавливаются вручную и / или вручную. Цвет может отличаться и немного неидеален на металлических деталях. Это нормальное явление, которое считается доказательством ручной обработки, которая придает этим изделиям характер и подлинность.

Надежный 25-дюймовый токарный станок по дереву American Beauty в магазине Woodworker’s Emporium

Для клиентов за пределами Лас-Вегаса этот продукт поставляется напрямую от производителя.Для заказа звоните 1-800-779-7458. Местным покупателям звоните по телефону 702-871-0722, чтобы проверить наличие, поскольку на нашем веб-сайте нет всех машин. Возможна местная доставка техники в районе Лас-Вегаса / Хендерсона.

Показан с дополнительной откидной задней бабкой, продается отдельно.

Самый популярный токарный станок Robust для точения чаш и сосудов. Усовершенствованная эргономика включает в себя выдвижную переднюю бабку с вырезом спереди для удобного доступа к инструменту. Внутренняя емкость 25 дюймов. 2 или 3 л.с., 220 вольт

Доступные опции:

– модернизация двигателя 3 л.с.

– выдвижная кровать 24 дюйма

– Tilt Away (сдвигает заднюю бабку в сторону, не снимая ее с токарного станка)

– Газовый амортизатор для наклона

– Подвесное поворотное приспособление (увеличивает грузоподъемность до 60+ дюймов)

– Удлинитель кровати 16 дюймов

– розетка 110 вольт

– Вакуумный адаптер

– Набор роликов

– Ящик для инструментов

Характеристики, которые вам понравятся на всех токарных станках Robust:

Направляющие из нержавеющей стали: Направляющие из нержавеющей стали входят в стандартную комплектацию всех наших токарных станков.Независимо от того, обрабатываете ли вы мокрую древесину или экзотику, ваши надежные способы не ржавеют.

Шпиндель: Шпиндель предварительно закален из хромомолибденового сплава 4140 с просверленным концом шпинделя 1 1 / 4-8 и легко оборудован для вакуумирования. Имеется паз для стопорного установочного винта и конуса Морзе №2. Также доступен метрический шпиндель с резьбой 33 x 3,5.

Блокировка шпинделя: Блокировка шпинделя отключает электронное управление при включении. Когда вы забудете разблокировать шпиндель, больше не будет перегоревших ремней.

Подшипники: Установлены надежные подшипники с постоянной смазкой. Они несут на 40 процентов больше нагрузки, чем ведущие конкуренты. Вот почему Robust – единственный производитель, который дает гарантию на подшипники передней бабки сроком на семь лет.

Маховик: Все токарные станки оснащены отполированным и удобным маховиком.

Индексация: 48 позиций индексация стандартная

Двигатели и приводы: Мы используем двигатели Leeson и качественные приводы.Все системы однофазные на 220 В, за исключением двигателей мощностью 1,5 л.с., которые также доступны на 110 В. Привод можно замедлить до ползучести для таких операций, как нанесение отделки. Поскольку мы используем векторный привод с автонастройкой, полный крутящий момент доступен на ВСЕХ скоростях.

Органы управления: Регулируемая скорость и движение вперед / назад являются стандартными. Все органы управления токарного станка находятся на проводном подвесе с магнитной спинкой. Разместите их на передней, задней бабке или в другом удобном для вас месте.

Сдвижная бабка: American Beauty, Liberty и Independence оснащены скользящими подголовниками, которые можно сдвигать по длине кровати, обеспечивая полный доступ к работе из различных естественных положений тела. Сдвижные передние бабки быстро освобождаются и фиксируются с помощью рычага, выходящего из конца передней бабки. Поскольку он больше, нажатие на рычаг на American Beauty включает две блокировки.

Конструкция станины: Станины изготовлены из конструкционной и нержавеющей стали, полностью сварены и сняты напряжения перед окончательной отделкой.Для American Beauty доступны удлинители на 24 дюйма, а для Liberty и Sweet 16. – 16 дюймов.

Комфортная высота центра: Регулируемые ножки легко регулируют высоту шпинделя от 42 до 50 дюймов.

Гарантия: Надежные предложения и эксклюзивная семилетняя гарантия на все механические детали, включая подшипники передней бабки. Гарантия на электрические компоненты составляет один год.

Стандартные принадлежности: Каждый токарный станок Robust бесплатно поставляется со следующими стандартными принадлежностями:

– Маховик

– Блокировка шпинделя с электронной блокировкой

– Подвесной пульт дистанционного управления с магнитной подложкой, с регулируемой скоростью, вперед / назад и остановкой

– 48 индексации позиций

– Отбойный стержень

– 12-дюймовый прочный упор для инструмента с закаленной штангой

– Центр шпоры

– Multi Star Live Center – стиль чашки, распространяемый The Sanding Glove или аналогичный

– Руководство оператора

– 3.5-дюймовая алюминиевая лицевая панель

Обзор токарного станка по дереву

– Сравните, выберите, поймите

Выбор токарного станка по дереву, который соответствует вашим потребностям, может быть увлекательным и в то же время сложным процессом.

Какой токарный станок по дереву лучше?

Выбор токарного станка по дереву – это очень личный опыт. Один токарный станок не подходит всем. Вы должны согласовывать свои потребности в токарной обработке и долгосрочные цели с вашим бюджетом, доступным рабочим пространством, а также с другими проблемами, которые относятся к вам.

В этой статье мы расскажем о многих важных вопросах, которые необходимо задать перед покупкой токарного станка по дереву.

Поскольку этот сайт посвящен токарной обработке деревянных чаш, мы будем рассматривать изготовление чаш со всеми токарными станками, представленными в этом обзоре токарных станков по дереву.

Однако, поскольку я также знаю, что не все хотят делать только деревянные чаши, я расскажу о других аспектах токарной обработки древесины, которые имеют отношение к выбранному вами токарному станку.

Токарный станок по дереву Your Decision

Принятие решения о покупке токарного станка по дереву зависит от многих факторов.

Размер, цена, совместимость, функциональность – все это определяет ваш процесс принятия решений.

Для этого обзора токарных станков по дереву я выбрал три разные модели токарных станков по дереву трех разных размеров / классов, чтобы поделиться с вами здесь.

Каждая модель, представленная в этом обзоре, производится известными компаниями и высоко ценится в сообществе токарных станков.

Когда все сказано и сделано, окончательное решение о том, какой токарный станок лучше всего подходит для вас, можете дать только вам.

Моя цель в этой статье – помочь вам понять преимущества каждого токарного станка и каждого класса токарных станков, а также помочь вам понять, какие из них могут соответствовать вашим потребностям.

Ваши потребности в первую очередь

Когда дело доходит до покупки токарного станка по дереву, рекомендуется сделать шаг назад и посмотреть на свои конкретные потребности, цели и желания.

Какие токарные проекты вам нравятся в настоящее время ?

Если вам больше всего нравится вращать деревянные чаши, и это все, чем вы хотите заниматься, вам может не понадобиться длинная станина токарного станка.

Однако, если вы также любите точить шпиндель, длина станины токарного станка может иметь большое значение.

Сколько места у вас есть для токарного станка по дереву ?

Настольная модель может подойти для небольшого магазина.

Это лишь некоторые из вопросов, которые следует учитывать при выборе нового токарного станка по дереву.

Токарный станок будущего

Также следует задать себе следующие вопросы:

На каком этапе обучения токарному мастерству вы находитесь?

Вы новичок в токарной обработке древесины или у вас есть время, чтобы потрудиться?

Новые токарные станки могут быть в восторге от модели меньшего станка, но быстро перерастут ее, если они станут более серьезно относиться к токарной обработке.

Случайный токарь может лучше всего подойти для небольшой модели настольного или среднего токарного станка, в то время как опытному обычному токарю может потребоваться более мощный токарный станок.

Если вы новичок в токарной обработке, я предлагаю вам потратить некоторое время на «одолженный» токарный станок, прежде чем принимать решение о покупке.

Проконсультируйтесь с местным токарным клубом или попробуйте найти местного токаря, который покажет вам канаты.

Чем больше вы потратите перед покупкой токарного станка, тем лучше вы поймете, какой токарный станок лучше всего соответствует вашим потребностям сейчас и в будущем.

Что входит в комплект поставки токарного станка

Большинство токарных станков поставляются с различными элементами, включенными в вашу покупку.

Обычно в комплект входят инструменты для захвата или снятия вставок шпинделя.

Живой центр на задней бабке, а также лицевая панель для передней бабки часто входят в комплект поставки токарного станка.

Стандартные опоры инструмента также входят в комплект поставки нового токарного станка.

Можно приобрести дополнительные принадлежности, подходящие для вашего токарного станка.

Обязательно проверьте размер резьбы шпинделя передней бабки, а также размер конуса Морзе, чтобы правильно подобрать текущие или будущие аксессуары, такие как четырехкулачковые патроны и дополнительные лицевые панели.

Токарный станок по дереву Power

Выходная мощность токарных станков по дереву измеряется в лошадиных силах. Интересно, действительно ли лошади приводили в действие токарные станки? Хм? 😉

Поворот традиционных заготовок дежи с боковым креплением требует силы (крутящего момента) для прорезания торцевых участков заготовки дежи .

Из-за этой потребности в мощности я не рекомендую включать токарный станок с номинальной мощностью ниже 3/4 л.с.

Обработка стаканов на маломощном токарном станке может быть неприятной и неэффективной.

Когда дело доходит до поворота деревянных чаш, вам нужен мощный двигатель, но не для высокой скорости вращения, а для крутящего момента или силы поворота.

Качели для токарного станка по дереву

Расстояние от шпинделя передней бабки до станины токарного станка – это радиус поворота.

Поворот токарного станка по дереву важен, потому что он указывает на деревянную заготовку наибольшего размера, совместимую с этим конкретным токарным станком.

Поворот токарного станка в два раза больше радиуса. Таким образом, если шпиндель передней бабки находится на шесть дюймов выше станины токарного станка, на токарном станке может быть установлена ​​максимальная 12-дюймовая заготовка чаши.

Чем больше качели, тем больше заготовка чаши, которую вы можете прикрепить, при условии, что двигатель достаточно мощный, чтобы справиться с этой заготовкой.

Длина станины токарного станка по дереву

Как токарные станки по дереву, нам обычно не требуется большая длина станины, так как заглушка дежи расположена близко к передней бабке.

Однако, если вы планируете делать какие-либо длинные токарные операции шпинделя, обязательно обратите внимание на длину станины токарного станка.

Уточните у производителей, доступны ли удлинители станины для рассматриваемого токарного станка.

Часто производители токарных станков изготавливают удлинители направляющих станины токарного станка, которые могут увеличить длину станины токарного станка.

Размеры шпинделя передней бабки

Шпиндель передней бабки – это точка резьбового соединения со стороны двигателя токарного станка.См. Эту статью для более подробного описания деталей токарного станка.

Резьба на шпинделе передней бабки измеряется сначала по диаметру шпинделя, а затем по количеству резьбы на дюйм.

Один дюйм на восемь ниток на дюйм (1 ”x8TPI), а также один и четверть дюйма x 8 ниток на дюйм (1,25” x8TPI) являются стандартными размерами передней бабки, но есть и многие другие.

Любые текущие или будущие покупки дополнительных принадлежностей, таких как патроны или лицевые панели, должны соответствовать размерам шпинделя передней бабки.

Доступны адаптеры размера шпинделя

, которые можно использовать при отсутствии других опций.

Но для стабильного вращения без вибрации я стараюсь не добавлять адаптеры и держать установленную чашу пустой как можно ближе к передней бабке.

Источник питания

Источник питания, необходимый для токарных станков, обычно составляет 110 вольт, стандартный домашний ток в США, или 220 вольт.

Для токарных станков большего размера с более мощными двигателями может потребоваться розетка на 220 В.

Обязательно проверьте, какой источник питания необходим для токарного станка, прежде чем совершать покупку.

Токарный станок с переменной или фиксированной скоростью

При повороте деревянных чаш необходимо вносить небольшие изменения в скорость вращения заготовки чаши, особенно когда речь идет об уменьшении и контроле вибрации.

Токарные станки с регулируемой скоростью, на мой взгляд, необходимы .

Прочтите эту статью для получения дополнительной информации о снижении вибрации и скорости токарного станка.

Токарные станки с фиксированной скоростью обычно предлагают три различных положения ременного шкива для регулировки скорости и крутящего момента .

Однако, когда токарный станок с фиксированной скоростью включен, скорость сразу же увеличивается до максимального значения для этого положения шкива, и дальнейшая регулировка невозможна.

Некоторые из перечисленных ниже миди-токарных станков имеют эту регулируемую опцию с тремя шкивами в сочетании с регулируемой ручкой управления.

Ручка регулируемого управления обеспечивает необходимое тонкое регулирование скорости, в то время как положения шкива позволяют регулировать максимальную скорость и крутящий момент.

Большинство условий поворота деревянной чаши требуют точной регулировки скорости и не требуют скорости выше 1000 об / мин.

Из-за важности управления переменной скоростью я не буду описывать в этом обзоре токарные станки с фиксированной скоростью.

Midi токарные станки

В последние годы появилась новая категория токарных станков – токарные станки среднего размера.

Midi-токарный станок – это токарный станок среднего размера, который предлагает множество возможностей и позиционируется как больший и более мощный, чем меньшие мини-токарные станки, но не такой большой, как полноразмерный токарный станок.

Токарные станки

Midi – это доступный способ начать работу с токарными станками по дереву, и они предлагают множество возможностей.

На токарном станке можно обточить практически любой токарный станок, включая чаши.

Размер чаш может быть ограничен примерно 6-9 дюймами в диаметре, несмотря на рекламируемый размер поворота, но эти токарные станки Midi могут обрабатывать поворотные деревянные чаши.

Из-за меньшего размера двигателя на большинстве токарных станков средней мощности возникают проблемы с поворотом барабана на полный размер поворота.Но немного уменьшите размер заготовки для чаши, и они отлично справятся со своей задачей.

Если вы хотите изготавливать чаши меньшего размера, скажем, менее девяти дюймов в диаметре, вам может подойти токарный миди-токарный станок.

Midi токарные станки

Полноразмерные токарные станки по дереву

Шагом выше миди-токарных станков являются полноразмерные токарные станки.

Большинство полноразмерных токарных станков имеют более прочные, более мощные двигатели, более значительные рабочие зоны и монтируются на регулируемое основание.

Полноразмерные токарные станки предназначены для более серьезного токаря и тех, кто будет обрабатывать дерево довольно регулярно.

Полноразмерные токарные станки

Профессиональные токарные станки

Профессиональные токарные станки очень похожи на полноразмерные токарные станки по дереву, но они немного прочнее и прочнее и предназначены для регулярного использования.

Если вы часто обрабатываете дерево и чувствуете, что переросли свой нынешний токарный станок, возможно, пришло время перейти на более профессиональный токарный станок по дереву.

Станки Pro по дереву обладают множеством дополнительных функций, в том числе улучшенным контролем скорости и стабильностью.

Профессиональные модели токарных станков по дереву иногда могут быть модифицированы по индивидуальному заказу с более мощными двигателями и дополнительными доступными опциями. Обратитесь к производителю, чтобы узнать больше о вариантах.

Обязательно проверьте источник питания для каждого профессионального токарного станка, потому что большинству профессиональных токарных станков требуется ток 220 В.

Если у вас нет розетки на 220 В на рабочем месте, ее необходимо установить.

Профессиональные токарные станки

Заключение по обзору токарного станка по дереву

Выбор токарного станка по дереву может оказаться сложной задачей, когда вы впервые начинаете токарную обработку.

Когда вы приобретете некоторый опыт работы на токарном станке, вам будет легче узнать, какой токарный станок лучше всего подходит для ваших нужд.

Не торопитесь и просмотрите различные факты о токарных станках, и, надеюсь, вам станет ясно, какой токарный станок по дереву лучше всего подходит для вас.

Сообщите мне, какой токарный станок по дереву вы включаете сейчас и что побудило вас выбрать эту модель.Оставьте комментарий ниже.


Ознакомьтесь с другими статьями, относящимися к токарным станкам:
• ИЛЛЮСТРИРОВАННЫЕ ДЕТАЛИ ДЛЯ ДЕРЕВЯННОГО ТОКАРНОГО СТАНКА
• ROBUST SWEET 16 ОБЗОР СТАНОК ПО ДЕРЕВУ
• JET 1221VS ОБЗОР ТОКАРНОЙ ТОКАРНОЙ ЧАШИ


Happy Turning,
Кент

Hobbymat Variant MD120 / 150, Al-Ko Kober HDM850 и токарный станок по дереву Farmer

Этот удобный небольшой токарный станок по дереву, который редко можно было найти на рынке подержанных товаров в Великобритании, идеально подходил для точения небольших шпинделей и других деликатных работ.На основе токарного станка по металлу MD65 были предложены две версии, Variant MD120 и MD150, они также продавались под торговой маркой « Al-Co Kober HMD 850», китайская копия, которая могла использовать другие названия, например, «Фермер». S , на первый взгляд идентичный оригиналу из Восточной Германии, оба были проданы на британском рынке в течение короткого времени в течение 1970-х годов.
Вместо простой «урезанной» модификации токарного станка по металлу, производители приложили некоторые усилия, чтобы сделать токарный станок действительно полезным, и оба увеличили высоту центра (что в миллиметрах соответствовало их номеру модели – i.е. 120 мм и 150 мм) и предусматривал зазор для поворота с максимальным диаметром 300 мм (360 мм для MD150) и пропускной способностью между центрами 300 мм для MD120 и около 650 мм для MD150. Однако вместе с MD120 также поставлялась секция дополнительной кровати, которая давала дополнительные 350 мм емкости – или даже больше, если разместить ее подальше. Шпиндель с завинчивающейся головкой приводился непосредственно от двигателя и имел три скорости: 950, 1450 и 2100 об / мин.
Одним из значительных улучшений по сравнению с Hobbymat для токарной обработки металла была задняя бабка, блокируемая кулачком с рычажным приводом – это лишало оператора возможности защелкнуть отливку, вставив шестигранный ключ в неправильный винт с головкой на задней стороне устройства.
Как и все машины Hobbymat, модель Variant была выгодной покупкой, поскольку поставлялась в комплекте, готовой к использованию – в данном случае с набором зубил из 6 частей, вращающимся центром, центром привода по дереву, подставкой для инструментов, лицевой панелью с центром под винт, чашей для яиц. патрон, удлинитель станины на 350 мм и набор инструментов, состоящий из гаечного ключа, отвертки и шестигранного ключа.
Как и на токарном станке по металлу, электродвигатель и его распределительное устройство оставляли желать лучшего, но это проблемы, которые легко преодолеть, и самое простое решение, когда двигатель в конечном итоге исчезает в дыму, – это установить подходящую замену за токарный станок и соедините его более длинным ремнем..

10 лучших токарных станков по дереву за деньги 【2021】

Какой токарный станок по дереву вам подойдет больше всего – мини, миди или коммерческий?

Вы еще не решили.

Но решение зависит от знания плюсов и минусов, сопровождающих каждый тип токарного станка. Кроме того, вам может быть полезно знать подробности об идеальных токарных станках по дереву в каждой категории и их характеристиках.Вы имеете право знать о преимуществах и проблемах, связанных с каждым вариантом, который вы рассматриваете для своего предприятия по токарному производству древесины.

И угадайте, что?

Это руководство делает то же самое. Он дает обзоры токарных станков по дереву, чтобы вы всегда были в курсе различных доступных опций. Кроме того, он также сообщает целевым пользователям, что эти профессиональные токарные станки по дереву помогают больше всего.

На что обращать внимание при покупке токарного станка по дереву:

Существует множество факторов, в том числе размер машины, мощность двигателя, изменчивость скорости, легкость изменения направления и вращающаяся шпиндельная бабка.Мы также не должны забывать о бюджете, который может ограничивать количество токарных станков, доступных для покупок. Лучший подход к инвестированию в любой токарный станок – это внимательно изучить обзоры токарных станков по дереву, чтобы получить представление.

  • Размер имеет значение для тех мелких и средних мастеров, которые не приобрели этот навык на коммерческой основе. Их основной мотив, стоящий за этим навыком, – хобби или проект DIY. Следовательно, эти люди не хотят беспокоиться о том, что эти машины занимают много места на их рабочих станциях.Неудивительно, что этим людям также нужны доступные токарные станки. Еще одно значение размера токарного станка по дереву заключается в том, что токарный станок для токарной обработки больших чаш часто занимает больше места на рабочем месте. Это замечательный компромисс, на который приходится идти каждому плотнику. Мощность двигателя токарного станка по дереву для токарной обработки дежи является еще одним важным фактором, поскольку более высокая мощность двигателя часто приводит к более плавной и бесперебойной работе.
  • Изменчивость скорости и легкость изменения направления вращения – два фактора, которые определяют эффективность работы профессионального токарно-токарного станка по дереву.Еще один фактор, влияющий на эту эффективность, – это вращающаяся бабка.

Погрузимся в

Лучшие токарные станки по дереву 2021:

Вот наш выбор лучших токарных станков по дереву, которые вы можете купить:

1. Grizzly Industrial G0462-16 ”x 46”

Почему нам это нравится:

  • Позволяет раскачиваться на 16 дюймов над кроватью
  • Обратное вращение
  • Варианты скорости
  • Мощность двигателя: 2 л.с.
Плюсы Минусы
Простота обслуживания Самая низкая скорость 600 об / мин
Расстояние между центрами 46 дюймов
Прочная конструкция с чугунными ножками
Экономичный
Промышленное качество
Если вы ищете эффективные и плавные операции на токарном станке по дереву, но не хотите тратить целое состояние, модель G0462 от Grizzly Industrial станет для вас отличным токарным станком по дереву.Подходит для тех, кто давно занимается этим ремеслом и видит в токарном станке по дереву своего постоянного спутника, этот токарный станок отличается прочностью и простотой.

Простота делает его отличительной чертой. После того, как вы будете использовать этот токарный станок в течение нескольких недель или месяцев, вы заметите, что любая проблема в его работе легко решается вами без профессиональной помощи в ремонтной мастерской. Еще одна похвальная особенность этого токарного станка – мощный двигатель. В то время как большинство малых и средних токарных станков по дереву имеют максимальную мощность 1 л.с., этот токарный станок предлагает электрическую мощность 2 л.с.Далее происходит плавная работа с легким обращением с деревом.

Заинтригованы? Я!

Он также точен с выбранной вами скоростью. Отсутствие контроля скорости и включение цифрового считывания означает, что вы избавлены от догадок, связанных с управлением скоростью. У него есть 10 различных вариантов скорости, поэтому вы можете выбрать скорость, наиболее подходящую для вашей активности. В чем загвоздка, самая низкая скорость, которую вы можете выбрать, составляет всего 600 об / мин.Управление скоростью дополнительно повышается за счет использования системы Ривза, которая автоматически регулирует давление на ленту токарного станка. Хотя эта система повышает эффективность, она оказывает избыточное давление на ремень, что приводит к его быстрому истощению. Короче говоря, единственное обязательство по техническому обслуживанию, которое вы покупаете с этим токарным станком, – это периодическая замена его ремня. Подумайте о замене ремня не реже двух раз в год.

Еще одна особенность, которая является стандартной для всех токарных станков по дереву этого или немного меньшего размера, – это простой переход на обратное направление.В случае этой модели, например, вы можете изменить это направление с помощью простого переключателя.

2. Jet JWL-1440VSK Токарный станок по дереву

Почему нам это нравится:

  • Выше среднего значения для качания над станиной
  • Огромное расстояние между центрами позволило
  • Бесконечная скорость от 400 до 3000 об / мин
  • Простой в использовании регулятор скорости
Плюсы Минусы
Мощность двигателя Elite Автоматическое обратное переключение недоступно
Ось передней бабки
Крепкая сборка
Широкий диапазон скоростей
Тем из вас, кто выразил свою приверженность токарной обработке древесины, понравится этот продукт.Он не так прост в использовании, как другие станки, перечисленные в этих обзорах токарных станков по дереву, но даже этот небольшой уровень сложности о чем-то говорит. Когда вы профессионал, вы любите подробно разбираться в процессах и готовы запачкать руки.

Простота использования не так важна, как понимание процессов, над которыми работают эти инструменты. Следовательно, нет возможности выбрать обратное вращение в середине операций. Это нужно делать вручную. Еще одна особенность, которую этот токарный станок позаимствовал у профессиональных моделей, – это подвижная и поворотная бабка.Вы можете наслаждаться максимальной гибкостью и комфортом при работе над своим изделием.

Когда мы сравниваем размер этого напольного токарного станка с мощностью двигателя, вы можете почувствовать себя обманутым. В конце концов, это всего лишь 1 лошадиная сила. Не волнуйся! Даже при мощности в 1 л.с. этот двигатель работает хуже, чем двигатели более высокой мощности в конкурирующих токарных станках. Когда мы говорим, что этот токарный станок представляет собой напольную модель, мы автоматически предполагаем, что он имеет прочные и прочные ножки, которые могут выдержать его вес при рабочем давлении или без него. У Jet JW-1440 такая долговечность достигается благодаря литым чугунным ножкам и основанию.

Plus, его тяжелый вес, который может быть проблемой при переноске и перемещении, только поддерживает его и не дает ему двигаться во время работы. Вариативность скорости – тоже плюс. Вы можете выбрать любую опцию из допустимого диапазона от 400 до 3000 об / мин, используя ручку управления скоростью. Хотя это шаг назад по сравнению с текущими отраслевыми стандартами цифрового считывания, он идеально подходит для более опытных или профессиональных пользователей.

Подумайте о том, как вы себя чувствуете профессионалом, достаточно уверенным в своем выборе и стратегии, чтобы играть с различными вариантами скорости.Хотя у токарного станка расстояние между центрами составляет 40 дюймов, оно не полностью определяет длину обрабатываемого объекта. Если это требуется для вашего проекта, вы можете расширить кровать на расстояние 60 дюймов между центрами.

Также проверьте наши подборки на лучший мини-токарный станок по дереву.

3. Токарный станок по дереву Delta Industrial 46-460 Midi

Почему нам это нравится:

  • Огромный поворот над кроватью до 12,5 дюймов
  • Компактность
  • Эффективный дизайн
  • Эффективная система регулировки натяжения ремня
Плюсы Минусы
Переменная скорость Узкий диапазон скоростей
Легкое обратное вращение
24 позиции индексации
Delta Industrial 46-460, один из пользующихся наибольшим доверием токарных станков по дереву, является идеальным решением для токарного станка по дереву, который рассматривает относительно небольшие проекты.Не поймите меня неправильно. Диаметр древесины, поддерживаемой токарным станком Delta, не имеет себе равных среди большинства его ближайших конкурентов; он уступает только токарному станку Grizzly Industrial.

Как и предшественник, он также отличается долговечностью и прочностью, и пользователям он нравится за его надежную работу. Производитель также поддерживает это, продлевая 5-летнюю гарантию. К сожалению, он не предлагает цифровых считывателей, чтобы упростить процесс управления скоростью. Вы можете положиться на ручку регулировки скорости вместе с вашими знаниями из руководства по эксплуатации о том, что представляет собой каждое число.

Хотя этот токарный станок является лучшим токарным станком по дереву для многих мастеров, некоторые из них предпочитают его из-за его компактности. Небольшой размер этого токарного станка (длина всего 36 дюймов) позволяет пользователям держать его в ограниченном пространстве, которое у них есть на своем рабочем месте. Его низкая скорость делает этот токарный станок одним из самых востребованных факторов. Хотя вы также получаете много продуктов, которые предлагают более низкую стоимость при минимальной скорости, эта модель – единственная, в которой низкая скорость сочетается с прочностью и прочностью.

3-ступенчатая система шкивов также добавляет плавности, поскольку она удерживает древесину на месте, сводя к минимуму проскальзывание. Вы можете положиться на него в поддержке больших чаш, оказывая необходимый уровень давления на ремень токарного станка. Delta – одна из немногих марок токарных станков по дереву, которые заслужили аплодисменты благодаря своему легкому дизайну.

Панель управления и лоток для хранения инструментов – это две функции, которые обеспечивают спокойствие пользователю. Этот токарный станок позволяет мастерам легко переключаться с прямого на обратное направление.Эта стандартная функция избавляет пользователя от необходимости вручную регулировать ленту для изменения скорости. 150 шагов индексации повышают точность дизайна, создаваемого на этом токарном станке.

4. Реактивный JWL-1221VS

Почему нам это нравится:

  • Легкий доступ к обслуживанию
  • Инновационная система натяжения ремня с храповым механизмом
  • Самый широкий диапазон скоростей
  • Эффективный контроль скорости
  • 3600 об / мин, с другой стороны
Плюсы Минусы
Переменная скорость Узкий диапазон скоростей
Легкое обратное вращение
24 позиции индексации
Среди различных факторов, которые гарантируют соотношение цены и качества от этого токарного станка, особенно бросается в глаза его широчайший диапазон скоростей.Минимально возможная скорость составляет 60 об / мин, а вы можете достичь 3600 об / мин. Кроме того, вы можете выбрать любое значение скорости в этом диапазоне.

Если вы опытный пользователь токарных станков по дереву или новичок с энтузиазмом, вы должны знать преимущества этого крутого диапазона скоростей токарного станка. Пользователи используют низкие скорости, когда хотят добавить деталей к своим произведениям искусства. С другой стороны, более высокие скорости наиболее характерны для грубых действий, таких как сглаживание поверхности разреза чаши, чтобы придать ей форму, подходящую для детального проектирования.

60 об / мин – идеальное число для завершения дизайна и наведения его чистоты. С другой стороны, 3600 об / мин – лучший вариант, когда вы сосредоточены на как можно более быстрой резке черновой кромки. Дизайн и конструкция этого токарного станка также заслуживают похвалы. Вы получаете простую в использовании и удобную панель управления. Эта панель эффективна благодаря цифровому считыванию, которое упрощает выбор наиболее оптимального варианта скорости. Самая большая чаша, которую вы можете повернуть на этом токарном станке, должна иметь диаметр 12 дюймов и расстояние между центрами 21 дюйм.Короче говоря, этот токарный станок – хороший выбор для вас, если вы ограничили свое ремесло проектами малого и среднего размера.

Если размер не является вашей заботой, кроме скорости и простоты использования, вы также получите помощь от меньшего размера, который переносится на этом токарном станке. Это токарный станок мечты среди всех представленных здесь обзоров токарных станков по дереву, который вы ищете, чтобы сохранить его в своей небольшой установке из-за его размера и соотношения цены и качества.

Автоматика обратного вращения – это стандартная функция, которую он разделяет с другими токарными станками среднего размера; 24 различных позиции индексации с шагом 15 градусов каждая – это другое.

Вам также может понравиться наше подробное руководство по строгальным станкам по дереву.

5. НОВА 46300 Комета II

Почему нам это нравится:

  • Самая низкая скорость 250 об / мин
  • Трехступенчатая шкивная система
  • Электродвигатели мощностью от 3/4 до 1 л.с.
  • Раскладная кровать (опция)
Плюсы Минусы
Широкий диапазон скоростей Двигатель только 3/4 л.с.
Малая занимаемая площадь
Бюджетный
Доступны варианты с бесконечной скоростью
Этот чрезвычайно недорогой токарный станок сочетает в себе силу и особенности профессиональных токарных станков по дереву в настольном токарном станке среднего уровня.Крошечный след только усиливает его внешний вид как настольный токарный станок. Но не дайте себя обмануть, его прочная чугунная станина позаботится о плавной работе с низким уровнем вибрации.

Помимо долговечности, токарный станок позволяет обрабатывать большие куски дерева. Его базовое расстояние между центрами составляет всего 16,5 дюймов, что можно считать довольно низким для средних токарных станков по дереву. Вы можете выбрать этот размер, если ваши потребности ограничены.

Однако, если вы хотите превратить более крупные детали, вы можете выбрать удлинитель кровати за некоторую дополнительную плату.С таким удлинением вы можете получить в общей сложности 42-дюймовое межцентровое расстояние. Самая большая чаша, как оказывается, может иметь максимальный диаметр 12 дюймов.

Обратите внимание, что это значение определяет необработанный кусок дерева, который идет в токарный станок, а не конечный продукт. Конечный продукт может быть меньше. Большинство токарных станков среднего размера оснащены стандартными электродвигателями мощностью от 3/4 до 1 лошадиных сил. Похоже, этот токарный станок выбрал себе меньшую стоимость. Учитывая, что эта более низкая мощность не оказывает негативного влияния на производительность токарного станка по дереву NOVA 46300 Comet II, она не должна иметь решающего значения.Он также имеет самый широкий диапазон скоростей на выбор. И что еще лучше, так это возможность пользователей выбирать любое значение, лежащее в этом диапазоне. Минимальная скорость, которую вы можете выбрать, составляет всего 250 об / мин. Когда мы ищем максимально возможное решение, оно предлагает разнообразие. Однако его самое низкое значение скорости не дает большого преимущества по сравнению с конкурентами.

Простой переход от прямого вращения к обратному – еще одна стандартная функция, которая связывает этот токарный станок с высококачественными станками. Он поддерживает этот переход с помощью трехступенчатой ​​системы шкивов, которая удерживает деталь после внезапного изменения направления.

6. МАГАЗИН FOX W1704 1/3-сильный настольный токарный станок

Почему нам это нравится:

  • Самый надежный мини-токарный станок
  • Переменная скорость
  • Простое управление скоростью
  • 700 об / мин как наименьшее
Плюсы Минусы
Два упора для инструмента Двигатель только 1/3 л.с.
Соотношение цена / качество
Гарантия
Несмотря на то, что я перечислил его низкую мощность двигателя к недостаткам, учитывая его размер и потребности, эта мощность просто идеальна для токарного станка.При мощности 1/3 лошадиных сил пользователи могут получить достаточную эффективность, чтобы повернуть небольшую деталь без проскальзывания и неровностей.

Первое, что вам следует знать об этом токарном станке, – это размер древесины, к которой он подходит. Это мини-токарный станок, а это значит, что детали, которые вы можете обрабатывать с его помощью, должны быть небольшими. В идеале на этом токарном станке вы будете точить ручки и миски. Его высота над кроватью составляет в лучшем случае 8 дюймов; расстояние между центрами составляет 12 дюймов, что достаточно для токарного мини-станка. Если вы только начинаете или находитесь на стадии тестирования своего хобби, этот токарный станок поможет вам научиться токарной обработке дерева.Воспользуйтесь техническим руководством, предоставленным производителем, чтобы узнать о навыках и использовании этой машины. Как и любой мини-токарный станок, этот токарный станок также имеет меньшие габариты и, как следствие, меньшую площадь основания. Да, это отличный продукт для вашего гаражного рабочего места. Если вас беспокоит размер, обратите внимание, что меньший размер не определяет его долговечность. Фактически, чугунная станина этого токарного станка делает его самым надежным среди его ближайших конкурентов.

Он соответствует стандартам качества токарных станков среднего размера, предлагая регулируемую скорость.Вы получаете широкий диапазон от 700 до 3200 об / мин. Хотя может показаться, что 700 об / мин как минимально возможная скорость слишком высока, вы должны учитывать размер древесины, которую он будет обслуживать. Для мини-токарного станка, который будет работать с куском дерева шириной 8 дюймов, более высокая скорость лучше, чем более низкая. Более низкая скорость означает адекватную скорость для более мелких деталей. Проблема заключается в том, что детали большего размера могут работать слишком быстро при высоких настройках токарного станка по дереву.

Узнайте больше из этого полного руководства по токарным станкам по дереву.

7. Магазин Fox W1758

Почему нам это нравится:

  • Соотношение цена / качество
  • Мощный электродвигатель
  • Вращающаяся бабка
  • Может превращать огромные куски дерева
Плюсы Плюсы
10 различных вариантов скорости Минимальная скорость 600 об / мин
Прочная конструкция Узкий диапазон скоростей на выбор
Легкий, несмотря на прочную конструкцию
Если вы ищете более профессиональную сборку, это токарный станок по дереву среди всех обзоров токарных станков в этой статье после Jet JWL-1440.Если учесть его низкую стоимость, он станет лучшим вариантом для тех дровосеков, которые взяли на себя обязательства по более крупным проектам, но имеют ограниченный бюджет.

Этот токарный станок для напольной установки перекрывает разрыв между токарными станками среднего размера и более профессиональными или промышленными токарными станками. Мы можем начать с определения размера изделия, которое вы можете производить на этом токарном станке. Он занимает огромный кусок дерева диаметром 16 дюймов и длиной 46 дюймов. Токарный станок также имеет поворотную бабку на 0, 60, 90, 120 и 180 градусов, что является благословением для мастеров из-за простоты и эффективности операций, связанных с этими углами.Электродвигатель – еще одна важная особенность этого токарного станка, заимствованная у более профессиональных токарных станков по дереву. В то время как большинство токарных станков Midi подходят с двигателем мощностью 1 л.с., этот токарный станок поставляется с двигателем мощностью 2 л.с. Как правило, более мощные двигатели обеспечивают более плавную работу. Вы можете положиться на прочную конструкцию, чтобы снизить вибрацию.

Хотя вы можете подумать, что, как и другие токарные станки среднего размера, этот позволит вам плавно и автоматически переходить на обратное вращение, эта опция отсутствует в этом токарном станке.Он отвечает вкусам и потребностям профессиональных плотников, предпочитающих регулировать направление вручную.

Диапазон скоростей

может разочаровать некоторых покупателей и потенциальных покупателей. Этот диапазон не только узок, но и фиксирует минимальную скорость на уровне 600 об / мин. Вы должны быть исключительно квалифицированными и опытными, чтобы справиться с проектированием и деталировкой на такой скорости. Выбирайте из 10 доступных вариантов скорости с помощью простого в настройке цифрового тахометра.

8. PSI Деревообработка KWL-1018VS

Почему нам это нравится:

  • Прочный и прочный мини-токарный станок
  • Регулируемая скорость
  • Цена – качество
Плюсы Минусы
Шаг индексации 15 градусов Проблема освещения
Простое регулирование скорости
Скорость может достигать 3600 об / мин
Этот токарный станок находится на границе между мини- и миди-токарными станками.Вы получаете соотношение цены и качества благодаря доступной цене, компактному дизайну, мощному двигателю и простоте использования. Если вы покупаете токарный станок, чтобы обрабатывать небольшие деревянные предметы, такие как ручки и миски, токарный станок PSI Woodworking – один из самых надежных вариантов.

Обладает мощным двигателем, который лучше, чем у большинства аналогичных продуктов. Его лучшая мощность составляет 3/4 л.с. и работает плавно на этой скорости. Несмотря на небольшой размер обрабатываемой древесины, он обеспечивает плавность работы и красивую отделку.А небольшой размер также отвечает за небольшую занимаемую площадь на вашей рабочей станции. Подумайте о том, чтобы поставить его на скамейку 32 × 9 дюймов и оставить немного места для стояния.

Вуаля! Это минималистично!

Давайте посмотрим, какой самый большой кусок дерева может превратить этот токарный станок. Он имеет 10-дюймовые колебания над кроватью и 18-дюймовое расстояние между центрами. Учитывая эти факты, необработанная древесина, которую вы можете обрабатывать на этом токарном станке, может иметь максимум 10 дюймов в диаметре и 18 дюймов в длину.

Если вы хотите повернуть более длинную деталь, вы можете подумать о добавлении дополнительной кровати, которая обеспечит в общей сложности 42 дюйма от центра до центра.

Эта модель имеет два различных режима управления скоростью. Вы можете выбрать между ручным управлением скоростью и автоматическим регулированием скорости в зависимости от ваших потребностей.

Диапазон скорости составляет от 500 до 3600 об / мин, и вы можете выбрать один из двух доступных вариантов. Первый диапазон, который вы можете выбрать, составляет 500–2000 об / мин, а второй вариант – 1500–3600 об / мин.Вы можете использовать цифровое считывание, чтобы точно установить скорость.

Не пропустите наше полное руководство по краске для дерева.

9. Настольный токарный станок по дереву Grizzly H8259

Почему нам это нравится:

  • Очень надежный мини-токарный станок
  • Очень прочная сборка
  • Доступные скорости: 1205, 1713 и 2422 об / мин
  • Простота установки
  • Удобный дизайн
  • Низкие эксплуатационные расходы
Плюсы Минусы
Переменная скорость Диапазон наименьшей скорости 826 об / мин
Соотношение цена / качество
Идеально для начинающих
Вероятно, идеальный токарный станок по дереву для начинающих, модель H8259 от Grizzly – это настольный токарный станок, который поместится в небольшой гаражной мастерской.Он имеет относительно небольшой размер, всего 36 дюймов в длину.

Если вы серьезно относитесь к своему хобби и хотите подробно изучить ремесло и его инструменты, этот токарный станок станет отличным учителем. Вы научитесь вручную настраивать машину, особенно ремни, для создания различных уровней скорости. В то же время он позволяет экспериментировать с небольшими продуктами, включая ручки и миски.

Вы можете положиться на этот токарный станок при обработке деталей диаметром до 10 дюймов и длиной до 18 дюймов.Обратите внимание, что эти меры относятся к необработанному деревянному объекту, который входит в токарный станок, а не к конечным продуктам, которые вы получите от него. Полученные изделия могут быть меньше, если сгладить неровности. Для этой пены доступны различные варианты скорости в диапазоне от 826 до 3337 об / мин. Помимо двух крайних вариантов, доступны другие скорости 1205, 1713 и 2422 об / мин.

Это отличный токарный станок, если вы не слишком увлечены этим ремеслом. Для более крупных проектов и более увлеченных любителей больше подходят токарные станки большего размера.

10. Мини-токарный станок RIKON 70-100

Почему нам это нравится:

  • Задняя бабка с автоматическим извлечением
  • прочный
  • 33 дюйма в длину и 11 дюймов в ширину
  • 1/2 и 3/4 лошадиные силы
  • Регулируемая скорость
Плюсы Минусы
Удобство в использовании Черновая конструкция некоторых агрегатов
Легкий вес
Самый большой токарный станок в своей категории
Rikon – это имя качества и доверия среди плотников.Этот токарный станок от Rikon сочетает в себе качество одной из лучших марок токарных станков по дереву и особенности мини-токарного станка, чтобы предоставить пользователям прекрасные возможности токарной обработки древесины. Он имеет прочную самовыдвижную заднюю бабку, которая экономит время и энергию. Имея небольшую площадь основания – чуть более 33 дюймов в длину и 11 дюймов в ширину, этот токарный станок легко подойдет для вашего рабочего места. Его легкий вес – еще одна особенность, которая упрощает обращение с ним. Вы можете оставить его на скамейке в мастерской, и там все будет хорошо.

Переменные скорости начинаются с 430 на самом низком конце.Хотя это может показаться слишком высоким для самой низкой скорости, размер изделий, которые вы держите на этом токарном станке, делает эту скорость просто удобной. Как правило, меньшие размеры могут хорошо работать даже на высоких скоростях. Мини-токарные станки обычно характеризуются как токарные станки, в которых есть небольшие чаши или ручки. У них ограниченная вместимость по диаметру и межцентровому расстоянию. Однако этот токарный станок конкурирует с лучшими токарными станками средней длины по ширине чаши, с которой он может работать. Хотя его межцентровая длина по-прежнему мала, вы можете выбрать удлинители и сделать его таким же удобным, как и миди-токарные станки.Большой диаметр чаши, поддерживаемой им, делает его самым большим мини-токарным станком среди всех представленных здесь обзоров токарных станков по дереву.

Он также оснащен мощным электродвигателем. Стандартная мощность двигателей средних токарных станков составляет от 1/2 до 3/4 лошадиных сил. Более низкое значение для этих двигателей достаточно для работы с меньшей интенсивностью, которую они выполняют.

Обязательно ознакомьтесь с нашим выбором лучших токарных станков по дереву для начинающих.

Руководство по покупке

Какие факторы делают лучшие токарные станки по дереву – не вопрос, на который однозначно ответят.Ответ решают скорее навыки и потребности мастеров.

Обязательно ознакомьтесь с нашим подробным руководством по шлифовальным машинам по дереву.

Какой лучший токарный станок по дереву за деньги?

  • Лучшие токарные станки по дереву:
  • Grizzly Industrial G0462-16 ”x 46”
  • Jet JWL-1440VSK Токарный станок по дереву
  • Delta Industrial 46-460 Токарный станок по дереву Midi
  • Джет JWL-1221VS
  • NOVA 46300 Токарный станок по дереву Comet II
  • SHOP FOX W1704 Настольный токарный станок мощностью 1/3 л.с.

Также посмотрите наши подборки лучших токарных станков по дереву по доступной цене.

Какой токарный станок по дереву самый лучший для начинающих?

Лучшие токарные станки для начинающих:

  • SHOP FOX W1704 Настольный токарный станок мощностью 1/3 л.с.
  • PSI Деревообработка KWL-1018VS
  • Grizzly H8259 Настольный токарный станок по дереву
  • РИКОН 70-100 Мини-токарный станок

Что должен сделать начинающий токарный станок по дереву?

Лучший токарный станок по дереву для начинающих должен делать простые деревянные предметы, такие как браслеты, ручки, кольца, кубки и миски. Они используют его, чтобы отработать навык, а также благодаря этой практике обретают уверенность в своих навыках.Если проект слишком сложен, они могут разочароваться и отказаться от этого навыка.

Какой токарный станок по дереву нужен для точения чаш?

Поворот чаши можно производить на любом токарном станке, будь то мини, миди или полноразмерный. Тем не менее, лучшие токарные станки по дереву для средних и больших чаш – это токарные станки среднего размера.

Какой самый удивительный полноразмерный токарный станок по дереву?

Два лучших станка по дереву за деньги в натуральную величину – это Jet JWL 1440 и Grizzly Industrial G0642.

Он проработал 10 лет в сфере элитного строительства плотником, мастером и надзирателем.Он живет в очень требовательном 250-летнем фермерском доме и четыре года потрошил и перестраивал свой прежний дом. Он также разводит овец и держит молочную корову, которую доит каждое утро.

Последние сообщения от Doug Mahoney (посмотреть все)

Шлифование токарных станков по дереву | Обращение к прибыли | Токарная обработка дерева

Шлифовка токарной обработки может быть рутинной работой или элементом, который отличает ее от обычной. Поскольку я сосредоточился на достижении более плавного финиша, мои повороты выглядят и ощущаются намного лучше.Шлифовка – это процесс, через который должно пройти большинство токарных операций.

Наждачная бумага и шлифование в целом

Наждачная бумага или стеклянная бумага бывает разной зернистости. Число частиц на квадратный дюйм – это зернистость наждачной бумаги. Таким образом, наждачная бумага с зернистостью 120 содержит 120 частиц на квадратный дюйм. Следовательно, чем выше число, тем мельче будет размер частицы, которая будет шлифовать.

Даже несмотря на то, что она кажется более гладкой, использованная наждачная бумага не соответствует более высокой зернистости.Один токарь сказал: «Отшлифуйте свою работу, как будто за наждачную бумагу заплатил кто-то другой».

Процесс шлифования токарной обработки аналогичен обычной обработке дерева. Вы начинаете с шлифовальной крошки, которая удаляет следы инструментов и шлифует древесину до ее окончательной формы. Для значительных изменений формы вы должны начать с низкого зерна зернистости 50 или 80. В зависимости от того, как ваши инструменты закончили токарную обработку, вы можете начать с более высокой зернистости.

Общее практическое правило для увеличения зернистости наждачной бумаги – ограничить свой прыжок до 1.В 5 раз больше текущей бумаги. Так что, если вы используете наждачную бумагу с зернистостью 120, вы перейдете к зернистости 180. Это приблизительный совет, которому нужно следовать. Стандартные зерна следующие: 50, 80, 120, 150, 180, 220, 320, 400, 600 и 800.

Причина, по которой вы не прыгаете слишком далеко, чтобы дотянуться до следующей зернистости наждачной бумаги, заключается в том, что вы хотите, чтобы наждачная бумага каждого сорта удаляла следы предыдущего сорта. Если вы прыгнете слишком далеко, размер ваших частиц будет слишком маленьким, чтобы удалить следы от предыдущей наждачной бумаги.

Каждый раз, когда вы пользуетесь наждачной бумагой, при токарной обработке остаются песок и опилки.После каждого измельчения не забывайте протирать отворот мягкой тканью или бумажным полотенцем. Это удалит все частицы, упавшие с наждачной бумаги, и вы не оставите случайно царапин при повороте, когда будете использовать наждачную бумагу следующего сорта. Это может быть очень неприятно.

Безопасность шлифования

При шлифовании на токарном станке образуются опилки. Эта пыль опасна для ваших легких, и вы всегда должны носить респиратор или респиратор. Некоторые виды древесины токсичны и, возможно, требуют влажной шлифовки.Это тема для будущего поста.

Организация и эффективность шлифования

Я складываю наждачную бумагу в стопки, которые постепенно перемещаются через зернистость каждого размера. Я считаю, что 1/4 листа работает хорошо. Их легко держать и придать им форму, подходящую для моей токарной обработки. Я разрезал наждачную бумагу на четыре части. Сложите бумагу так, чтобы зернистость была снаружи, затем острым ножом разрежьте бумагу, а не частицы. Когда вы разрезаете бумагу, если напечатанная зернистость не видна, быстро напишите ее на обратной стороне бумаги.Трудно судить, какой размер зерна находится на немаркированном куске наждачной бумаги.

По мере того, как я прохожу через крупу, я перестраиваю стек. Закончив шлифование, я переворачиваю стопку и готов перейти к следующему разделу. Это сохраняет бумагу в порядке, и мне не нужно всегда проверять размер зерна, которое я взял. Я использовал прищепки, чтобы хранить бумаги в перерывах между сессиями.

Эти маленькие подсказки повышают эффективность шлифования, так что вы можете быстро перейти к следующему проекту.

Шлифовка стружки

Для этого поста перевернул скалку. Мои последние надрезы на штифте были сделаны очень легко косым зубилом. Это дает мне очень хорошую отделку, и я готов начать шлифование наждачной бумагой с зернистостью 320.

Я использую наждачную бумагу с четырьмя зернами. 320, 400, 600, 800.

Вот скалка, отшлифованная наждачной бумагой зернистостью 320. Если вы сравните предыдущее изображение с этим, вы увидите разницу, которую дает первая шлифовка.

На этом этапе я решил добавить на скалку полосы прожига. Следующий этап – использование наждачной бумаги зернистостью 400.

Осталось еще две крупы. Используйте наждачную бумагу зернистостью 600.

Наконец, последняя зернистость – наждачная бумага зернистостью 800. Нет никакого волшебства в использовании наждачной бумаги с зернистостью 800, и вы можете продолжать шлифовать до еще более высокой зернистости. Это то, к чему я привык, и мне нравится ощущение, что эта выдержка дает мне повороты. В зависимости от того, для чего будет использоваться токарная обработка, вы можете отшлифовать до разной зернистости.

На этом этапе вы добавляете отделку или воск в свой токарный проект. Поскольку это скалка, я использовал в качестве отделки пищевой полироль для дерева.

Чтобы показать вам, какое влияние оказывает шлифование, я приведу коллаж из скалок, которые я шлифовал через каждую зернистость. (Я случайно пропустил 600 грит.)

Я хотел бы позволить вам держать скалку. Ваши пальцы очень чувствительны и сообщат вам, если есть какие-либо недостатки.Это важно с первой выбранной зернистостью. Если вы обнаружите, что точение все еще грубое на ощупь или переходы на изгибах кажутся скорее резкими, чем плавными, попробуйте использовать наждачную бумагу с меньшим зерном. Именно в самом начале вы закладываете основу для вашего поворота.

В зависимости от обрабатываемой детали вам нужно будет пройти процесс шлифования несколько раз на проекте. С коробкой или чашей вы сможете использовать токарный станок для шлифования на определенных этапах токарного процесса.Не забывайте проходить через все зерна по порядку каждый раз, когда вы шлифуете часть поворота. При повороте банка для монет требовалось шлифование на разных этапах процесса токарной обработки.

Шлифование – это расточная часть токарной обработки. Всегда есть рутинная часть работы. Если бы я определял, что я делаю, по количеству времени, я был бы шлифовальным станком по дереву, а не токарём по дереву!

Возможно, вам придется спросить местных мастеров по дереву, где они берут наждачную бумагу с более высокой зернистостью. В своем городе покупаю в магазине автозапчастей.В хозяйственных магазинах не так много выбора, и обычно зернистость не превышает 320. Это может потребовать некоторых усилий, но результат того стоит.

Чтобы добиться хорошего результата токарной обработки, постепенно шлифуйте зерно и протирайте мягкой тканью между каждым изменением размера зерна. Если у вас есть поворот, которым вы особенно гордитесь, поделитесь им со мной. Я был бы рад это увидеть.

Подпишитесь на мою бесплатную рассылку новостей. Он выходит еженедельно с проектами и другой информацией, которая, я думаю, будет вам полезна.

Диаметр резьбы шпинделя станка std 120 м. Описание станка СТД120М

Описание

Станок токарный по дереву СТД-120 М: Станина литая, чугун является основанием, на котором смонтированы основные узлы станка, устанавливается на двух опорах. Передняя бабка закреплена слева от станины. По направляющим станины держатель с наручником и задняя бабка перемещаются и фиксируются в определенном положении. Передняя бабка служит для установки и фиксации заготовки и передачи ей вращательного движения, а также служит опорой для шпинделя.Шпиндель представляет собой вал стальной формы, на правом конце которого нарезана резьба для ввинчивания патрона, планшайбы и других специальных приспособлений для фиксации заготовок. На левом конце шпинделя установлен двухступенчатый приводной шкив, который получает движение через клиноременную передачу от электродвигателя. Для запуска и остановки станка на передней бабке расположен кнопочный пост управления. Задняя бабка: скользит по направляющим станины для поддержки длинных заготовок, поддерживая их задним центром.На одной стороне пиноли имеется отверстие, просверленное в конусе Морзе, в которое вставляется задний центр, патроны или сверла, имеющие хвостовик с таким же конусом. С другой стороны втулка запрессована с внутренней резьбой … Пиноль свободно перемещается в отверстии в верхней части корпуса. Пиноль защищена от вращения вокруг своей оси установочным винтом, который входит в паз на внешней поверхности пиноли. Пиновый (подающий) винт сопряжен с резьбовой втулкой, на одном конце которой на шпонке установлен маховик, закрепленный гайкой.Вращаясь вместе с маховиком, гайковерт перемещает гайку через резьбовую втулку. Перо фиксируется в желаемом положении ручкой зажима. Задняя бабка фиксируется гайкой на станине с трещоткой и болтом, для чего поставляется комбинированный ключ. Поручень с держателем служит опорой для режущего инструмента. Держатель наручника представляет собой прямоугольную планку с отливом, в отверстие которой вставляется стержень наручника. Руль фиксируется на желаемой высоте и в желаемом положении с помощью ручки.Держатель опоры фиксируется на направляющих станины с помощью специального винта, шайбы и ручки. Машинка комплектуется двумя наручниками длиной 200 и 400 мм. Клиноременная передача закрытая металлическая ограда, открывающаяся крышка которой блокируется через концевой выключатель с электродвигателем, так что при ее открытии электродвигатель отключается и машина останавливается.


Связаться с продавцом

Высота центров на станке 120 мм, расстояние между ними 500 мм. Возможный диаметр заготовки 190 мм, длина точения 450 мм.Число оборотов шпинделя в минуту самое низкое 980/670, максимальное 2350/2050. Мощность электродвигателя 0,4 кВт. Длина станка не более 1250 мм, ширина – 575 мм, высота – 550 мм. Масса станка не более 100 кг.

Станок токарный по дереву STD 120m часто можно увидеть в школьных мастерских и в столярных мастерских специализированных школ. Его основная задача – научить школьников или студентов характеру и принципам работы со станками, особенностям обработки деревянных заготовок … Вместе с тем, это устройство имеет хорошие технические характеристики, которые делают его полезным даже на небольших деревообрабатывающих предприятиях.

Описание

Токарный станок может выполнять следующие функции:

  1. Раскрой.
  2. Токарный.
  3. Буровые работы.
  4. Создание бороздок.
  5. Обработка торцов заготовок.

Отделочные работы на этом станке выполняются на высоких скоростях токарными или другими абразивными инструментами. Заготовки также можно обрабатывать в режиме черновой обработки. Для этого переключите устройство на малую скорость и воспользуйтесь полукруглой стамеской.Более подробно о дополнительных функциях машины можно узнать в его паспорте.

Помимо перечисленных выше характеристик, данный агрегат имеет и другие особенности, определяющие специфику его использования:

  • Станок оборудован местным освещением, что значительно ускоряет работу и делает ее более безопасной.
  • Простота использования блока кнопок была достигнута благодаря его размещению на передней бабке.
  • Для исключения промышленных отходов в конструкции машины предусмотрена возможность установки пылеуловителя.Примечательно, что один такой блок можно установить сразу на два устройства.
  • Станок оборудован защитным ограждением со специальным окном для наблюдения за рабочей зоной станка. Окно выполнено из эластичного прозрачного пластика. Благодаря такому решению удалось защитить большую часть тела оператора.
  • Интенсивность вращения заготовки можно изменять, перемещая ремень по разным канавкам вала. Следует отметить, что блок, в котором осуществляется передача, защищен от проникновения при работе мотора.

Простота использования и высокий уровень безопасности делают эту машину идеальной для обучения начинающих плотников. С другой стороны, эти характеристики никоим образом не мешают использованию станка на малых предприятиях и в домашних мастерских.

На рисунке показаны конструктивные особенности аппарата.

  1. Электродвигатель.
  2. Переключатель кнопочный.
  3. Трансляция.
  4. Шпиндель. Сборка сделана из стали в виде вала.Справа шпиндель имеет резьбу для установки патрона и других приспособлений, а слева – приводной шкив с двумя ступенями, который приводится в движение посредством клиноременной передачи от электродвигателя. Шпиндель управляется с панели передней бабки.
  5. Передняя бабка. Корпус этого агрегата выполнен из чугуна с отверстием для двух радиально-сферических подшипников. Передняя бабка выполняет функцию фиксации заготовки и передает ей вращательное движение.
  6. Кнопочная система.Этот агрегат машины позволяет оператору контролировать ее работу. Как видно на рисунке, кнопочный блок установлен на передней бабке.
  7. Местное освещение.
  8. Рама.
  9. Ассистент.
  10. Защитный экран. Значительно снижает риск получения травм при использовании устройства. При этом, благодаря смотровому окну, оператор наблюдает за рабочей зоной и четко видит, как нужно обрабатывать деталь.
  11. Крепежная ручка.
  12. Фехтование.Это защитное устройство закрывает механический узел электромеханического привода. В системе предусмотрена автоматическая блокировка проема крышки во время работы для предотвращения попадания пальцев оператора в приводные механизмы. Если вы попытаетесь открыть крышку во время работы машины, электродвигатель мгновенно остановится.
  13. Задняя бабка.
  14. Маховик.
  15. Станина. Агрегат выполнен методом литья с использованием опорных элементов, что значительно увеличивает надежность и срок службы устройства.Кровать устанавливается на основание и плотно к нему прикрепляется. В противном случае точность обработки заготовки значительно снизится из-за вибраций во время работы.
  16. Поддержка.
  17. Стопорная гайка.
  18. Гусиное перо.
  19. Центр.
  20. Ручка тормоза.
  21. Каретка.
  22. Гайка двурогая.
  23. Площадка деревянная.
  24. Опорные стержни.
  25. Слот для производственных отходов.

Электрооборудование станка рассчитано на работу от трехфазной сети переменного тока напряжением 380 В.Для нормальной работы автономного освещения станка в блоке управления станком установлен специальный трансформатор, преобразующий напряжение в соотношении 380/24.

Двигатель станка асинхронного типа, его работа управляется с панели на передней бабке. Подключить машину к сети и настроить ее работу должен опытный мастер, только после этого следует приступить к эксплуатации машины в штатном режиме.

Технические индикаторы

Станок токарный стд120м имеет неплохие технические показатели, особенно с учетом его специфики и габаритов:

  • длина – 125 см;
  • высота – 55 см;
  • ширина – 57.5 см;
  • вес – 100 кг.

Основные параметры обрабатываемых деталей:

  1. Предельная длина детали, устанавливаемой по центрам, составляет 50 см.
  2. Максимальный диаметр детали 19 см.
  3. Максимальная длина поворота 45 см.

Индикаторы шпинделя:

  • количество скоростей – 2;
  • частота вращения – 1100-2150 об / мин.

Следует отметить, что высота центров станка 12 сантиметров.Электрооборудование работает с напряжением 380 В и частотой 50 Гц. В устройстве всего один электродвигатель номинальной мощностью 0,4 кВт.

Видео: точение рукоятки напильника на токарном станке по дереву СТД 120М.

Преимущества и недостатки

Говоря о плюсах и минусах станка STD 120m, следует иметь в виду, что он создавался в первую очередь в образовательных целях, а то, что он также используется на некоторых малых предприятиях, уже свидетельствует о качестве его сборки и функциональности. … Кроме того, к достоинствам станка можно отнести:

  1. Длительное время работы. Сама простота конструкции позволяет агрегату работать долгое время, но если провести тщательное и своевременное обслуживание всех компонентов машины, то срок эксплуатации машины значительно увеличится.
  2. Сравнительно небольшие габариты. Это особенно важно для учебных классов, в которых необходимо установить сразу несколько устройств.
  3. Высокий уровень безопасности.Незаменимое качество для любого устройства, с которым работают новички. При этом защита высокого уровня никогда не будет лишней для тех, кто уже имеет опыт и решил приобрести эту машину для собственных нужд.
  4. Полнота обучения включению данного станка гарантируется наличием всех необходимых приспособлений и функций.

Как и любое другое устройство, данное устройство имеет ряд недостатков:

  • Невозможность подключения к сети с напряжением 220 В существенно ограничивает сферу применения агрегата.
  • Достаточно малые параметры обрабатываемых деталей снижают функциональные возможности устройства.
  • Наличие в аппарате всего двух скоростей отрицательно сказывается на качестве обработки деталей.

Кто не прогуливал уроки труда, хорошо запомнил школа станок деревообрабатывающий СТД-120М. Изначально это устройство было разработано для обучения детей основам работы по дереву.

Благодаря ему человек получает все необходимые навыки для шлифования внешней части будущей детали и внутренней канавки.Было бы неплохо иметь такую ​​машинку у себя в гараже, чтобы в случае чего покупать не домашнюю мебель, а делать это самому.

Кроме того, благодаря этому оборудованию можно создавать красивые украшения из дерева для фасада или домашнего интерьера … Давайте разберемся, что вообще из себя представляет станок СТД-120М.

Деревообрабатывающий станок в советское время имелся во всех без исключения школьных мастерских и ПТУ.

Благодаря этому агрегату студенты и школьники получили основы работы с деревом, чтобы в дальнейшем, определившись с профессией, получить навыки, дающие возможность освоить более сложное технологическое оборудование.

СТД-120М – это не просто тренажер

Но он также используется для удовлетворения потребностей небольших столярных мастерских, а также мастерами для решения повседневных задач. Примечательно, что если вы покупаете новую такую ​​машину, то потребитель помимо оборудования получает целую линейку необходимых инструментов для работы на ней.

Сюда входят

Долота

Резаки по дереву специальные

Прочие абразивные инструменты

СТД-120М позволяет оператору

Пиломатериалы;

Отшлифовать края заготовки;

Облицовка будущего изделия из дерева;

Просверлить внутренние отверстия;

Сделайте пазы особой формы.

Первичная обработка древесины осуществляется при малых оборотах пробки, на которую крепится грубый материал. При снятии верхнего слоя оператор сам выбирает необходимую скорость вращения.

Здорово! Благодаря панели управления на STD-120M вы можете регулировать скорость вращения, чтобы лучше обрабатывать древесину. При слишком высоких оборотах и ​​неумелом использовании он может треснуть.

Во избежание растрескивания дерева следует осторожно работать долотами. Это оборудование не предназначено для чрезмерного использования.Настраивая вращение и плавно перемещая райдеров, пользователь может быстро и точно шлифовать самые разные формы.

Основное назначение станка

Обработка мелких элементов будущей мебели или предметов декора. Машина имеет освещение, а также защитный экран, позволяющий защитить глаза оператора от повреждений. Лампа дает возможность работать в любое время. Подставка для ламы гибкая, что дает возможность закрепить ее так, чтобы направление светового потока обеспечивало освещение там, где это необходимо плотнику.

Совет! В конце статьи видео как быстро вырезать рукоять для инструмента на станке СТД-120М.

Технические характеристики

СТД-120М комплектация.

В комплектацию станка входит

Все необходимое для выполнения основных токарных работ, связанных с деревообработкой. В комплект станка входят инструменты на:

  • Заточка;
  • Бурение;
  • Распиловка и отрезание кусков дерева;
  • А также облицовочный.
Шпиндель

, который устанавливается на патрон, необходим оператору для выполнения торцевой обработки. Осуществляется мейзелем или другим инструментом, предназначенным для распиловки дерева. Установка заготовки в станок осуществляется с помощью киянки.

Для черновой обработки канавок по дереву

Используется рейер. Это резак полукруглой формы, который дает возможность удалить большое количество ненужного слоя. Он установлен на поручне, который регулируется винтами.Он должен располагаться на расстоянии не менее 3 мм от вращающейся детали.

Машина имеет специальную вилку-трезубец

Который удерживает будущий предмет мебели в нужном положении.

Перо

Это часть задней бабки станка, которая заставляет вращаться деталь, закрепленную в оборудовании.

Этот метод крепления заготовки необходимо использовать при производстве
  • Ручки для инструментов;
  • Валики и прочие кухонные принадлежности;
  • Ножки для стульев или табуретов.

В установке используется ременная передача, и благодаря возможности передачи ее на тот или иной вал вы получаете возможность регулировать скорость вращения заготовки.

Если ваша цель – шлифовать пластину или другое приспособление с большим внешним диаметром, станок имеет лицевую пластину и диски с винтами. Они позволяют пользователю шлифовать необходимые углубления в заготовке, перемещая инструмент от центра наружу.

По габаритам заготовки

Которые способны обрабатывать на станке СТД-120М, паспорт оборудование прописывает следующее:

  1. Максимальная длина заготовки 50 см.
  2. Максимально допустимая длина поворота составляет 50 см.
  3. Максимальная ширина не более 19 см.
Высота центра у станка 12 см

Шпиндель в заводской комплектации по частоте вращения изготавливается в 2-х режимах. Эти скорости рассчитаны на разные стадии обработки древесины. Стадия черновой обработки предусматривает вращение валов на пределе 980 об / мин, а чистовая скорость составляет 6500 об / мин.

Сама машина не большая.

Размеры оборудования следующие
  • Длина – 125 см.
  • Высота оборудования 55 см.
  • Ширина – 57,5 ​​см.
  • Масса СТД-120М в собранном виде не превышает 100 кг.

Для удобства и безопасности работы на оборудовании машина имеет специальное цевье. Это приспособление представляет собой подставку для режущего инструмента. Поскольку двигатель асинхронно вращает заготовку только в одном направлении, во время этого процесса, когда она входит в контакт с режущим инструментом, последний прижимается к цевью.

Это интересно: у мастера есть специальная выемка или отверстие, куда оператор вставляет режущий инструмент.

Если бы эта деталь не входила в комплект, то сильные обороты, передаваемые приводом на шпиндель, выбили бы фрезу из рук оператора. Это может привести к повреждению машины или травме пользователя.

Важно! В комплекте 2 наручника разной длины – 20 и 40 см.

Кровать СТД-120М

Изготовитель использует специальную чугунную станину для оборудования СТД-120М. Он установлен на двух ножках. Имеет подставку, и служит базой, на которой крепятся абсолютно все узлы деревообрабатывающего станка. Слева крепится передняя бабка оборудования.

Во всех остальных направлениях держатель и цевье цепляются за кровать в разных положениях. Задняя бабка подвижная, что дает возможность перемещать и разбирать ее для работы с нарезанием канавок в заготовке.

Безопасность СТД-120М

Для обеспечения безопасности оператора при работе на машине используется специальный защитный экран из высокопрочного пластика. Он обеспечивает адекватный уровень защиты от стружки и стружки.

Важно! Работать на станке необходимо в специальной одежде, в которую входят фартук и защитные очки.

Для уменьшения попадания пыли в дыхательные пути на аппарате помимо пластиковой сетки есть специальные вентиляционные отверстия.Таким образом, производителю удалось значительно снизить уровень пыли, образующейся при работе человека за оборудованием.

Набор зубил и фрез

Все режущие инструменты, входящие в комплект СТД-120М, можно разделить на 2 типа:

Первые имеют форму рифленых фрез, в виде полукруглых долот … Майзель, напротив, представлен в виде долота с плоской режущей частью.

Руководство пользователя

Во избежание травм и обеспечения долговечности и работоспособности оборудования оператор должен знать, как правильно с ним обращаться.Инструкция станка СТД-120М имеет достаточное количество правил, которые необходимо соблюдать для полноценного использования всего функционала.

Для повышения устойчивости

Оборудование лучше всего монтировать на стальном, бетонном или болтовом столе. Таким образом, при работающем двигателе не будет вибраций и вибраций рабочих поверхностей, что обеспечит идеально ровный срез и точность. Рекомендуемая высота столешницы от 60 до 80 см.

Важно! Категорически запрещается работать в помещениях со скользким полом.Пол вокруг машины должен быть устойчивым и желательно прорезиненным.

Если в вашей домашней мастерской используется паркет, вы автоматически получаете защиту от поражения электрическим током в случае поломки. Но, чтобы обезопасить себя от этого, следует подложить под ноги резиновый коврик.

Также существует ряд требований к закупке.
  1. На любой деревянной доске не должно быть трещин или сучков.
  2. Влажность дерева не более 20%.
  3. Чем больше деталь, тем ниже скорость вращения.
  4. Заменять смазку рабочих органов станка один раз в год или через 500 часов работы.
  5. Раз в год проводить комплексный осмотр и ремонт в случае повреждения.

Выполняя эти простые требования, владелец машины сможет поддерживать ее работоспособность в течение очень долгого времени.

Кинематическая схема оборудования

Кинематическая схема

В учебных аудиториях или производственных цехах имеются фрезерные станки с различным устройством и комплектацией.Чтобы понять, чем они отличаются, к ним всегда прилагаются схемы или Фото .

Кинематика схема – это обычное оборудование для обработки изображений, где можно понять расположение определенных компонентов, которые задействованы при передаче движения на рабочую поверхность.

Такие схемы позволяют быстро разобраться в устройстве оборудования, чтобы правильно и точно провести наладку или расчеты для работы. Понимание кинематической схемы фрезерного станка одного и того же типа, но с разной конструкцией, позволит пользователю понять, как им управлять.

Электрическая схема станка std 120

Электрическая схема оборудования СТД-120М дает возможность понять, как его подключить при скручивании или ремонте отдельных узлов своими силами. Из приведенной выше схемы можно понять, что деревообрабатывающий станок подключен к трехфазной сети с рабочим напряжением 380 В. Необходимо предусмотреть кабель с глухозаземленной нейтралью. В специальном электрическом шкафу находится световой трансформатор.Он понижает напряжение с 380 до 24 В.

Асинхронный двигатель – это привод станка. Панель управления расположена на передней бабке.

Важно! Работать без заземления категорически запрещено. Поэтому перед каждым запуском оборудования следует проверять качество и целостность кабеля.

Как выбрать подходящую для покупки б / у машины

Если вы решили выбрать оборудование BOO , обязательно проверьте его на целостность при встрече с продавцом.На Авито стоимость такой машины колеблется от 12000 до 17000 рублей.

  • Техническое состояние рабочих поверхностей;
  • Поведение оборудования при запуске и работе;
  • Наличие комплектующих к станку.

Важно! Пусть покупают режущие инструменты, но если у станка нет помощника, пусть продавец найдет выход из этой ситуации.

Если вы готовы заплатить токарю за доведение модели до нужного размера, то можете купить … Но лучше пусть этими вопросами занимается продавец.

Станок предназначен для обработки коротких деревянных заготовок. Небольшие размеры агрегата позволяют размещать его в небольших помещениях … Оборудование достаточно простое, поэтому его называют школьной скамьей. Агрегат особенно ценится там, где не требуется высокой точности … Критические точки рабочей зоны закрыты защитой. Направленное освещение заготовки, улучшенная электрическая схема, мусороперерабатывающий завод выгодно отличает данное оборудование от аналогов.

Назначение

Станок предназначен для обработки вращающихся деталей воздействующими на них режущими инструментами … Заготовка зажимается с двух сторон планшайбой и патроном. В рабочую зону подается фреза, имеющая 2 свободы передвижения – вдоль и поперек заготовки. Если прикрепить к патрону сверло, можно проделать осевое отверстие .

С помощью данного оборудования выполняются следующие операции:

  • обработка плоских поверхностей с помощью планшайбы;
  • продольное точение деревянных деталей;
  • торцовка, закругление и обрезка заготовки под разными углами;
  • осевое сверление.

Достоинства и недостатки

К достоинствам можно отнести следующие характеристики:

  • мобильность;
  • долговечность узлов и деталей;
  • совершенная система безопасности;
  • наличие всех приспособлений, необходимых для прохождения полного курса по работе на токарном станке.

Этот параметр подходит для учебы, но профессионалы обычно не используют его, потому что:

  • установленный трехфазный двигатель затрудняет подключение в помещениях, где проложена бытовая электросеть;
  • максимальная длина обрабатываемой детали составляет 500 мм, что сильно ограничивает возможности агрегата;
  • двухскоростной режим не позволяет выполнять ряд высокоточных работ.

Конструкция

Одной из привлекательных особенностей является довольно простое устройство. Схема токарного станка представлена ​​на рисунке.

В состав станка входят:

  • электродвигатель трехфазный,
  • передняя бабка и задняя бабка,
  • кнопочный блок,
  • помощник,
  • шпиндель,
  • фонарь,
  • ременная передача,
  • центральная вилка.
  • защитный экран,
  • защитный кожух,
  • коек,
  • маховик,
  • перо,
  • вагонов,
  • фиксирующие ручки и гайки,
  • пазух для свалки отходов деревообработки,
  • прочие мелкие детали.

Устройство передней бабки

Агрегат представляет собой фасонную отливку из чугуна. В отверстия его корпуса вставляются два радиальных подшипника. На них опирается шпиндель, который является соединительным валом между приводным шкивом и планшайбой. Шкив передает вращение от двигателя к планшайбе, патрону или другому устройству через шпиндель.

Блок управления вращением расположен в нижней части корпуса. Сверху установлен фонарь.

Задняя бабка

Это опора для заготовки.Кровать движется по платформе по полозьям. Закрепите прибор болтом … Сверху пиноль – держатель конического наконечника, острый конец которого входит в деревянную заготовку с одной стороны.

Технические характеристики

Паспорт токарного оборудования, являющийся основным документом, содержит следующие данные:

  • масса – 100 кг;
  • габариты – 125 × 57,5 ​​× 55 см;
  • питание электродвигателя от сети 380 В;
  • мощность двигателя – 0.4 кВт;
  • диаметр заготовки – до 19 см, длина – до 50 см;
  • частота вращения шпинделя – 1100 и 2150 об / мин.

Оборудование

В комплект поставки входит перечень из ряда позиций:

  • станок СТД-120М,
  • защитный кожух со смотровым окошком,
  • сменных насадок шпинделя.

Рекомендации по применению

При работе на токарном станке необходимо соблюдать следующие правила:

  • Установка должна быть установлена ​​на опорном столе с деревянной или металлической столешницей высотой 600–800 мм.Крепеж производится на болтах.
  • Пол перед укладкой необходимо накрыть резиновым покрытием.
  • Во время работы защитный экран должен быть опущен.
  • При очистке агрегата и прилегающей к нему территории отключите питание от силового агрегата.
Описание
  • Страна производитель Россия
  • Вес 120 кг
  • Вес 120 кг
  • Мощность 0,4 кВт
  • Обрабатываемый материал Дерево
  • Напряжение питания 380 В

СТД-120М: Станок токарный по дереву

Станок предназначен для обучения школьников принципам токарной обработки деревянных деталей на уроках труда в старших классах школы.Станок используется в школьных мастерских для токарной обработки мелких деталей из древесины хвойных пород влажностью 20-25%.
Станок имеет чугунную станину, два наручника для обработки длинных и коротких заготовок, набор инструментов и принадлежностей (майзели, рейеры). Наличие системы блокировки обеспечивает безопасную работу … Закрытая рабочая зона защищает рабочего от выбросов пыли, стружки и заготовок. Станок монтируется на подставке, что позволяет установить его как на любой стол, так и на специальную подставку, которую пользователь может изготовить самостоятельно или заказать на заводе.Пылеуловитель для сбора технологических отходов в зависимости от местных условий На машине можно выполнять следующие основные операции:

  • точение цилиндрических поверхностей;
  • облицовочно-отрезной;
  • внутренняя токарная обработка и сверление;
  • обработка плоских поверхностей на планшайбе.
Основные технические характеристики:
.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
