Токарный станок по дереву СТД-120: технические характеристики

Токарный станок по дереву СТД 120м часто можно увидеть в школьных мастерских и в столярнях профильных училищ. Ключевой его задачей является обучение учеников или студентов характеру и принципам работ со станками, особенностям обработки деревянных заготовок. В то же время данный аппарат имеет неплохие технические характеристики,  которые делают его полезным даже на небольших деревообрабатывающих предприятиях.

  1. Описание
  2. Особенности конструкции
  3. Технические показатели
  4. Преимущества и недостатки

Описание

Этот токарный станок может выполнять следующие функции:

  1. Порезку.
  2. Точение.
  3. Сверлильные работы.
  4. Создание канавок.
  5. Обработку торцов заготовок.

Чистовые работы на данном станке выполняют на высоких скоростях, при помощи токарных резцов или других инструментов абразивного типа. Заготовки можно обрабатывать и в черновом режиме. Для этого следует переключить аппарат на низкие обороты и задействовать полукруглую стамеску. Более детально о дополнительных функциях станка можно узнать из его паспорта.

Кроме перечисленных выше характеристик, данный агрегат обладает и другими особенностями, которые обусловливают специфику его применения:

  • Станок оснащен местным освещение, которое значительно ускоряет работу и делает ее более безопасной.
  • Удобность в использовании кнопочного блока была достигнута благодаря его размещению на передней бабке.
  • Для устранения производственных отходов конструкцией станка предвидена возможность установки пылеотсасывающего блока. Примечательно, что один такой блок можно устанавливать сразу на два аппарата.
  • Станок оснащен защитным ограждением со специальным окном для наблюдения за рабочей зоной станка. Окно сделано из эластичного прозрачного пластика. Благодаря такому решению удалось защитить большую часть тела оператора.
  • Интенсивность вращения обрабатываемой детали можно менять посредством переброски ремня по разным ручьям вала.
    Стоит отметить, что блок, в котором осуществляется переброска, защищен от проникновения во время работы мотора.

Благодаря простоте в использовании и высокому уровню безопасности данный аппарат отлично подходит для обучения начинающих столяров. С другой стороны, эти характеристики никак не мешают использовать станок на небольших предприятиях и в домашних мастерских.

Особенности конструкции

На рисунке изображены особенности строения аппарата.

  1. Электромотор.
  2. Кнопка-выключатель.
  3. Передача.
  4. Шпиндель. Узел выполнен из стали в форме вала. На правой стороне шпинделя сделана резьба для установки патрона и других приспособлений, а на левой – установлен приводной шкив с двумя ступенями, который приводится в движение через клиноременную передачу от электромотора. Управление шпинделем осуществляется с панели передней бабки.
  5. Бабка передняя. Корпус данного узла сделан из чугуна с расточкой под два подшипника радиально-сферического типа. Передняя бабка выполняет функцию крепления обрабатываемой детали и передает ей вращательное движение.
  6. Кнопочная система. Данный узел станка позволяет оператору управлять его работой. Как видно на рисунке, кнопочный блок установлен на передней бабке.
  7. Местное освещение.
  8. Корпус.
  9. Подручник.
  10. Экран защитный. Значительно снижает риск получения травмы во время работы с устройством. В то же время благодаря смотровому окну оператор наблюдает за рабочей зоной и хорошо видит, как следует обрабатывать деталь.
  11. Ручка для фиксации.
  12. Ограждение. Данное защитное приспособление закрывает механический узел электромеханического привода. Система оснащена автоматической блокировкой отодвигания крышки во время работы, чтобы не допустить попадания пальцев оператора в механизмы привода. Если попытаться открыть крышку во время работы станка, то электромотор мгновенно остановится.
  13. Бабка задняя.
  14. Маховик.
  15. Станина. Узел изготовлен методом литья с применением элементов опоры, что существенно повышает надежность и срок эксплуатации устройства. Станина устанавливается на основе и плотно крепится к ней. В противном случае точность обработки заготовок будет существенно снижена из-за вибраций во время работы.
  16. Опора.
  17. Фиксирующая гайка.
  18. Пиноль.
  19. Центр.
  20. Ручка тормоза.
  21. Каретка.
  22. Гайка двухрожкового типа.
  23. Платформа деревянная.
  24. Бруски-опоры.
  25. Щель для производственных отходов.

Электрическое оборудование станка рассчитано на работу от трехфазной сети с током переменного типа и напряжением 380 В. Для нормальной работы автономного освещения станка, в узле управления аппаратом установлен специальный трансформатор, который преобразует напряжение в соотношении 380/24.

Мотор у станка асинхронного типа, а управление его работой осуществляется с панели на передней бабке. Подключать станок к сети и налаживать его работу должен опытный мастер, только после этого следует приступать к эксплуатации станка в обычном режиме.

Технические показатели

Токарный станок стд120м обладает довольно хорошими техническими показателями, особенно учитывая его специфику и габариты:

  • длина – 125 см;
  • высота – 55 см;
  • ширина – 57,5 см;
  • вес – 100 кг.

Ключевые параметры обрабатываемых заготовок:

  1. Предельная длина детали, которая устанавливается в центрах – 50 см.
  2. Максимальный диаметр детали – 19 см.
  3. Предельная длина точения – 45 см.

Показатели шпинделя:

  • количество скоростей – 2;
  • скорость вращения – 1100-2150 об/мин.

Стоит отметить, что высота центров станка составляет 12 сантиметров. Электрооборудование работает с напряжением 380 В и частотой 50Гц. На аппарате установлен только один электродвигатель с номинальной мощностью в 0,4 кВт.

Видео: точение ручки для напильника на токарном станке по обработке древесины СТД 120М.

Преимущества и недостатки

Рассуждая о плюсах и минусах станка СТД 120м, следует учитывать, что он в первую очередь был создан в обучающих целях, и то, что его используют еще и на некоторых мелких предприятиях уже свидетельствует о качестве его сборки и функциональных возможностях.

Кроме этого, к преимуществам станка относят:

  1. Длительное время эксплуатации. Простота конструкции сама по себе дает возможность агрегату работать длительное время, но если за всеми узлами станка буде осуществляться тщательный и своевременный уход, то период эксплуатации станка возрастет в разы.
  2. Относительно небольшие габариты. Это особенно важно для учебных аудиторий, в которых необходимо устанавливать сразу несколько аппаратов.
  3. Высокий уровень безопасности. Незаменимое качество для любого устройства, с которым работают новички. В то же время высокий уровень защиты никогда не будет лишним для тех, кто уже имеет опыт работы и решил приобрести данный станок для собственных нужд.
  4. Полноценность обучения токарному делу на этом станке гарантируется наличием всех необходимых приспособлений и функций.

Как и у любого другого устройства, у данного аппарата есть ряд недостатков:

  • Невозможность подключения к сети с напряжением в 220 В значительно ограничивает сферу применения агрегата.
  • Довольно небольшие параметры обрабатываемых заготовок снижают функциональность устройства.
  • Наличие у аппарата только двух скоростей неблагоприятно сказывается на качестве обработки деталей.



Republished by Blog Post Promoter

Токарный станок по дереву СТД-120 М

Похожие презентации:

Технология перевозочного процесса

Организация работы и расчет техникоэкономических показателей участка механической обработки детали

Грузоподъемные машины. (Лекция 4.1.2)

Безопасное проведение работ на высоте

Геофизические исследования скважин

Система охлаждения ДВС

Эксплуатация нефтяных и газовых скважин. Курс лекций в слайдах

Требования безопасности при выполнении работ на высоте

Проект по технологии «Скалка» (6 класс)

Конструкции распределительных устройств. (Лекция 15)

2. Токарный станок по дереву СТД-120 М

Ручная обработка
Изготовление вручную цилиндрической
детали хорошего качества является сложной
задачей. Гораздо быстрее и точнее можно
сделать такую деталь на токарном станке.
Токарные станки предназначены для
изготовления (точения) деревянных изделий,
имеющих в поперечном сечении форму круга

4. Назначение токарного станка

Токарный станок СТД 120
служит для обработки заготовок
из древесины и придания им
формы тел вращения (цилиндр,
конус, шар, тор и т.д.)
Цилиндр
Конус
Шар
Тор
И многое,
многое
другое….

8. Основные части токарного станка

Основными
частями являются
станина, передняя и задняя
бабки, подручник с кареткой,
электродвигатель, блок
управления.
Блок
управления служит для
включения и выключения
электродвигателя

9. Станина

основа станка, на которой крепятся
все его части
УЗЛЫ ТОКАРНОГО
СТАНКА

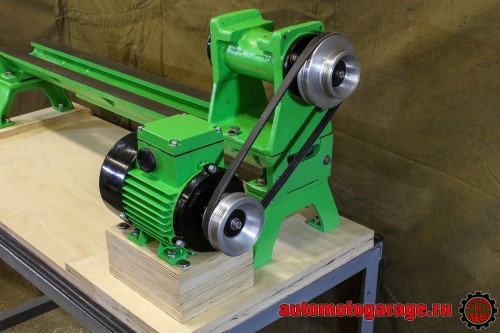

В передней бабке установлен
шпиндель – вал, получающий
вращение от электродвигателя с
помощью ременной передачи.
Правый конец шпинделя имеет
резьбу, на неё навинчиваются
специальные приспособления для
крепления левого конца заготовки :
трезубец, планшайба, патрон
Задняя бабка служит опорой
правого конца длинных заготовок.
Она может перемещаться вдоль
направляющих станины и
закрепляется неподвижно болтом и
гайкой. Окончательно конец
заготовки поджимают центром. Его
перемещают вращением маховика и
закрепляют зажимом.
Подручник служит опорой для
режущего инструмента. Он
установлен в каретке и может
перемещаться с ней как вдоль,
так и поперёк станины,
закрепляется стопором
поворотом рукоятки.
Подручник выставляется по высоте на
уровне оси заготовки и на расстоянии
2-3 мм от неё

19. Крепление заготовки в насадках

в патроне винтом
трезубцем с поджатием
центром пиноли задней бабки
на планшайбе
Приёмы точения
поперечное точение
(торцовое, лобовое)
продольное точение
Инструменты для работы на
токарном станке
Полукруглая стамеска
Косая стамеска (косяк )
Отрезной резец
Напильники
Фигурные резцы
Штангенциркуль
Наждачная бумага

23. Современные токарные станки

Станки с ЧПУ

25.

есть и такие!

26. История развития токарных станков

Обработка обтачиванием
с древних времен
применялась для украшения
и создания декоративной
мебели.
Мастера придумывали
станки для облегчения
труда при работе

28. Ножной токарный станок

30. Токарный станок 1797 года

По мере развития промышленности
усовершенствовались и
деревообрабатывающие
станки. Основные части стали делать
из металла, менялся и привод станков

31. Современный токарный станок

Современные станки стали
многофункциональными. Они
выполняют большое количество
разнообразных операций по
обработки древесины точением

32. Вопросы для повторения

Для чего служит станина в токарном
станке?
Для чего применяется задняя бабка
станка?
Какое назначение имеет передняя
бабка станка?
Для чего нужен подручник у
токарного станка?
К каким машинам относится
токарный станок и почему?
Какой передаточный механизм
использован в токарном станке?
Как называется этот узел станка?
Что показано
цифрой 1
Что показано
цифрой 2
Что показано
цифрой 3
Что показано
цифрой 4
под
под
под
под

34.

Как называется этот узел станка?Что показано
цифрой 1
Что показано
цифрой 2
Что показано
цифрой 3
Что показано
цифрой 4
под
под
под
под

35. Назовите части станка

Правила безопасности.
1. Не включать станок без разрешения
учителя.
2. Не включать станок без огражденной
ременной передачи.
3. Не опираться на части токарного
станка.
4. Не класть инструменты и другие
предметы на станок.
5. Обо всех неисправностях немедленно
сообщать учителю.
6. Запрещается одновременно работать
на станке вдвоём.

37. СПАСИБО ЗА ВНИМАНИЕ!

English     Русский Правила

Станок токарный СТД-120М по дереву

СТД-120М – токарный станок по дереву, предназначен для обработки мелких изделий из различных пород дерева. Агрегат имеет выгодные особенности, отличающие его от предшественника, что критические рабочие зоны защищены ограждением, оборудованы местным освещением. Кроме того, модернизирована главная электрическая цепь, разработана система снижения уровня вибрации и шума, разработана установка для удаления пыли и стружки механизированным способом.

Назначение

Станок токарный школьный СТД-120М предназначен для легкой обработки древесины центральным взаимодействием, с использованием планшайбы и патрона, а также для производства элементарного сверления. В его функционал входят:

  • Заточка цилиндрических и профильных вращающихся элементов.
  • Возможность резать, скруглять и резать детали под разными углами.
  • Выполнить поворот по отмеченному профилю.
  • Бурение.
  • Обработка плоских поверхностей диаметра в орнаментальном и профильном плане планшайбой.

В текущем состоянии СТД-120М отдается под пуск электростанции. Двигатель расположен с левой стороны агрегата. Крутящий момент передается за счет взаимодействия ремня. Этому процессу способствует пара шкивов: первый установлен на валу двигателя, второй – на шпинделе передней бабки.

Мебель

Станок СТД-120М имеет некоторые особенности устройства, а именно:

  • Преобразуется скоростной режим вращения путем набрасывания ремня на определенные пазы валов.
  • Блок управления с кнопками расположен на передней бабке, что обеспечивает максимально удобный доступ к управлению во время работы.
  • Насадки шпиндельные сменные, входят в стандартный комплект оборудования.
  • Рабочая зона защищена дополнительными шторами с прозрачными окошками.
  • Удаляйте стружку и другие сорняки с помощью дополнительного чистящего устройства.

Повысить точность проводимых операций позволяет специальное освещение, работа которого контролируется трансформатором понижающего типа. Электрическая блокировка конструкции ременного привода с выключателем повышает эксплуатационную безопасность.

Агрегат передний бабки

Этот узел токарного агрегата СТД-120М предназначен для монтажа и фиксации заготовки с последующей передачей ее вращательных моментов. Этот элемент состоит из цельного чугунного корпуса открытого типа. В нем имеется пара отверстий по осям, служащих для размещения радиальных, сферических подшипников.

Шпиндель рабочий – фасонный вал из стали, с резьбой справа для установки патрона, шайб и других специальных приспособлений, фиксирующих и обрабатывающих заготовку. На левом конце имеется двухступенчатый привод шкивного типа, приводимый в действие клиноременной передачей от электродвигателя. По обеим сторонам передней бабки расположены люки с войлочной прокладкой. Запуск и остановка шпинделя осуществляется с помощью блока управления, расположенного на корпусе.

Задний элемент

Эта часть станка СТД-120М обеспечивает опору для обслуживания длинномерных изделий, а также крепление патрона, непосредственно сверл и других инструментов. Задний элемент устройства состоит из каркаса и пиноли, скользящей по направляющим пазам корпуса.

С одной стороны подвижной втулки предусмотрено отверстие под конус, куда помещается задний упор, патрон или сверло с соответствующим концом. С противоположной стороны путем запрессовки вставляется втулка, имеющая внутреннюю резьбу. Регулировочный винт обеспечивает легкое перемещение пиноли и защищает ее от вращения вокруг собственной оси.

Элемент перераспределения крутящего момента совмещен с резьбовой втулкой, на одном конце которой закреплен гайкой маховик. Закрепление пинола в необходимом положении осуществляется прижимной рукояткой. Фиксация задней бабки осуществляется с помощью гайки, сухаря (шайбы) и болта. Для смазки рабочих органов в корпусе предусмотрены специальные смазочные отверстия.

Основные и съемные приспособления

Деревообрабатывающий станок СТД-120М комплектуется несколькими основными элементами, а именно:

  1. Трезубец, служащий для закрепления заготовки. Он имеет конусообразную форму на одном конце, идентичную шпинделю. Второй край элемента выполнен в виде вилки с тремя зубьями. Заготовка фиксируется путем помещения намеченного паза непосредственно в трезубец, после чего второй конец зажимается в пиноли задней бабки.
  2. Чашечный патрон, представляющий собой деталь, имеющую с одной стороны цилиндрическую внутреннюю часть, а с другой – конический хвостовик, служащую для установки в шпиндельной части передней бабки. Круглая сторона заготовки плотно укладывается в полость патрона или зажимается болтами.
  3. Если заготовка имеет многогранную форму, используется патрон.
  4. Кроме того, токарный станок СТД-120М может комплектоваться патронами с тремя или четырьмя кулачками. Они служат для закрепления деталей за наружную часть. Самоцентрирующиеся элементы имеют независимое кулачковое движение, что позволяет ускорить обработку и повысить ее эффективность.

Электрооборудование и технические параметры

Относительно электрооборудования токарного станка можно отметить подключение к сети переменного тока с тремя фазами (380 В) с нейтралью, которая глухозаземлена. В распределительном шкафу также находится трансформатор освещения.

Характеристики машины приведены в таблице:

Наименование агрегата

Станок токарный по дереву СТД-120М

Высота центра (см)

12

Максимальная длина обрабатываемой детали в центрах (см)

50

Предельный диаметр обслуживаемых заготовок (см)

19

Максимальная длина обточки заготовки (см)

45

Скорость вращения шпинделя в минуту

2

Частота (об/мин)

2350/2050

Электропитание (В/Гц)

380/50

Количество электродвигателей

один

Номинальная мощность двигателя (Вт)

400

Длина/ширина/высота устройства (см)

125/57,5/55

Масса, кг)

100

Особенности эксплуатации

Станок токарный по дереву СТД-120М не относится к категории профессионального оборудования, его основное назначение – познакомить учащихся с азами работы токаря. К нему применяются повышенные меры безопасности.

Для обеспечения устойчивости инструмента основу лучше сделать стальной или бетонной. Его высота должна быть не менее 60 сантиметров.

Кроме того, следует учитывать некоторые эксплуатационные особенности:

  • Заготовка из дерева должна быть без трещин и сучков.
  • Влажность детали допускается не более 20 процентов.
  • Крупногабаритные элементы необходимо обрабатывать в режиме минимальной скорости.
  • Не реже одного раза в год или после пятисот часов работы необходимо смазывать подвижные части, проверять оборудование на предмет деформации и неисправностей.

Перед проведением ремонтных работ и обслуживания станка следует изучить его устройство, а также подробно ознакомиться с инструкцией по эксплуатации.

Заключение

Станок токарный предназначен для обработки деревянных заготовок и сверления отверстий. Основное его предназначение – домашнее использование, обучение начинающих и школьников. При эксплуатации оборудования необходимо соблюдать меры предосторожности и следовать рекомендациям, данным в инструкции.

Record Power, 16006, только токарный станок Herald, без ножек или подставки, 120 В

Описание продукта

Record Power, 16006, только токарный станок Herald, без ножек и подставки, 120 В

Этот токарный станок от Record Power представляет собой кульминацию многолетнего опыта в производстве и поставке токарных станков высшего качества. Разработанный с помощью профессиональных токарных станков и увлеченных любителей, мы считаем, что создали станок мирового класса для токарных станков любого уровня. Благодаря ряду инновационных конструктивных решений возможности, функции и производительность Herald намного превосходят все, на что раньше была способна машина такого размера. дежурные машины.

Record Power имеет долгую историю производства высококачественных токарных станков, начиная с их корней Coronet в 1945 году – около 75 лет накопленного опыта и знаний. Токарные станки Record Power заслужили прочную репутацию хорошо спроектированных и надежных машин.

Особенности:

  • Двигатель мощностью 1 л.с. оснащен новейшими технологиями двигателей, обеспечивающими огромный крутящий момент, сравнимый с токарными станками, вдвое превышающими размер и мощность двигателя. Мгновенное изменение скорости достигается с помощью легкодоступной панели управления. Реверс также предлагается для шлифования или левосторонней токарной обработки (должен использоваться только с подходящими системами блокировки для патронов и принадлежностей).
  • В отличие от большинства токарных станков с литой станиной, передняя бабка Herald может поворачиваться на 360º, оптимизируя доступ, а также делая его идеальным для токарей-левшей, которые могут эффективно превратить этот станок в полностью левый токарный станок, используя реверсивное устройство система контроля. Система подшипников под передней бабкой позволяет размещать ее в популярных положениях. При необходимости переднюю бабку можно перемещать вдоль станины станка.
  • Держатель подручника мгновенно фиксируется с помощью простой в использовании системы эксцентриковой фиксации.
  • Шток подручника диаметром 1 дюйм помогает свести к минимуму вибрацию, обеспечивая более плавный и легкий рез.
  • Для максимальной универсальности предусмотрен трехступенчатый шкив. Нижний шкив сравним с гораздо большими токарными станками для тяжелой обработки или работы на низкой скорости, тогда нижний шкив обладает огромным крутящим моментом.Для очень мелких работ, полировки или полировки акрила верхний шкив дает доступ к очень высоким скоростям
  • Передняя бабка оснащена массивным маховиком для поворота шпинделя, что значительно упрощает установку аксессуаров передней бабки.
  • Надежно удерживает шпиндель и обеспечивает полную функцию индексации по 24 точкам.
  • Конструкция задней бабки обеспечивает более легкий доступ к рукоятке эксцентрикового замка сзади. Он также профилирован и открыт с одной стороны для удобного захвата при скольжении по кровати.
  • Ножки, показанные на фото, в комплект не входят и продаются отдельно.

Подробнее:

  • Максимальный диаметр чаши: 530 мм (21″)
  • Максимальное расстояние между центрами: 508 мм (20″)
  • Максимальный размах над станиной: 355 мм (14″)
  • Резьба: 1 ¼ x 8 TPI
  • Конус: 2 конуса Морзе
  • Скорость вращения шпинделя: 95-3890 об/мин
  • Мощность двигателя P2: 750 Вт (1 л.с.)
  • Потребляемая мощность двигателя P1: 1000 Вт (1,3 л.с.)
  • Напряжение: 110 В
  • Вес: 48 кг (106 фунтов)
  • Размеры: Ш: 870 x Г: 290 x В: 252 мм (Ш: 34¼” x Г: 11½” x В: 10”)
  • Ноги продаются отдельно

Полезные ссылки:

  • Просмотрите вкладку ВИДЕО О ПРОДУКТЕ выше, чтобы просмотреть видеоролики, связанные с этим продуктом
  • Record Power имеет долгую и впечатляющую историю в мире токарной обработки дерева. Они предлагают непревзойденный ассортимент высококачественного оборудования и принадлежностей для всех уровней токаря по дереву, от увлеченного новичка до требовательного профессионала. Компания Record Power, основанная в Шеффилде, сердце металлургической промышленности Великобритании, с более чем 100-летней историей пользуется завидной репутацией производителя высококачественных инструментов благодаря многолетнему опыту и беспрецедентным знаниям в области производства и проектирования.

    ПРЕДУПРЕЖДЕНИЕ: Сверление, распиловка, шлифовка или механическая обработка изделий из дерева могут подвергнуть вас воздействию древесной пыли — вещества, которое, как известно в штате Калифорния, вызывает рак. Избегайте вдыхания древесной пыли или используйте пылезащитную маску или другие средства индивидуальной защиты. Для получения дополнительной информации посетите веб-сайт http://www.P65Warnings.ca.gov/fact-sheets/wood-dust

    110422.

Видео о продуктах

Видео Скрыть видео Показать видео
