Токарный станок с копиром по дереву: Как выбрать токарный станок по дереву с копиром: цены, характеристики и виды

Содержание

Как выбрать токарный станок по дереву с копиром: цены, характеристики и виды

Токарные станки — это специализированное оборудование, применяемое для изготовления изделий из дерева. Именно на таком станке делают ножки для мебели, дверные ручки, балясины и другие изделия из дерева. Существует множество моделей современных токарных станков, имеющих разную стоимость.

Модели токарных станков по дереву

Существует большое количество разных моделей токарных станков, их можно разделить на такие виды:

  • Стандартные станки, в зависимости от изделия, обработка на таком устройстве производится в центре, в специальном патроне или планшайбе. В конструкцию оборудования входит электродвигатель, стальной каркас, резцы, патроны и система управления.
  • Копировальные инструменты, с их помощью производят однотипные изделия из дерева, в больших количествах. Аппараты с ручным управлением стоят дешевле и будут выгодным вариантом для небольших производств.
  • Фрезеровальные станки, на них обработка дерева делается вдоль оси изделия. Работа делается с помощью фрезы и циркулярной пилы.
  • Станки для витых каннелюр, на оборудовании можно осуществлять стандартные операции, а также фигурную нарезку на боках изделий. Электронное управление значительно облегчает работу, а возможность одновременной обработки двух изделий, повышают производительность и экономит время.

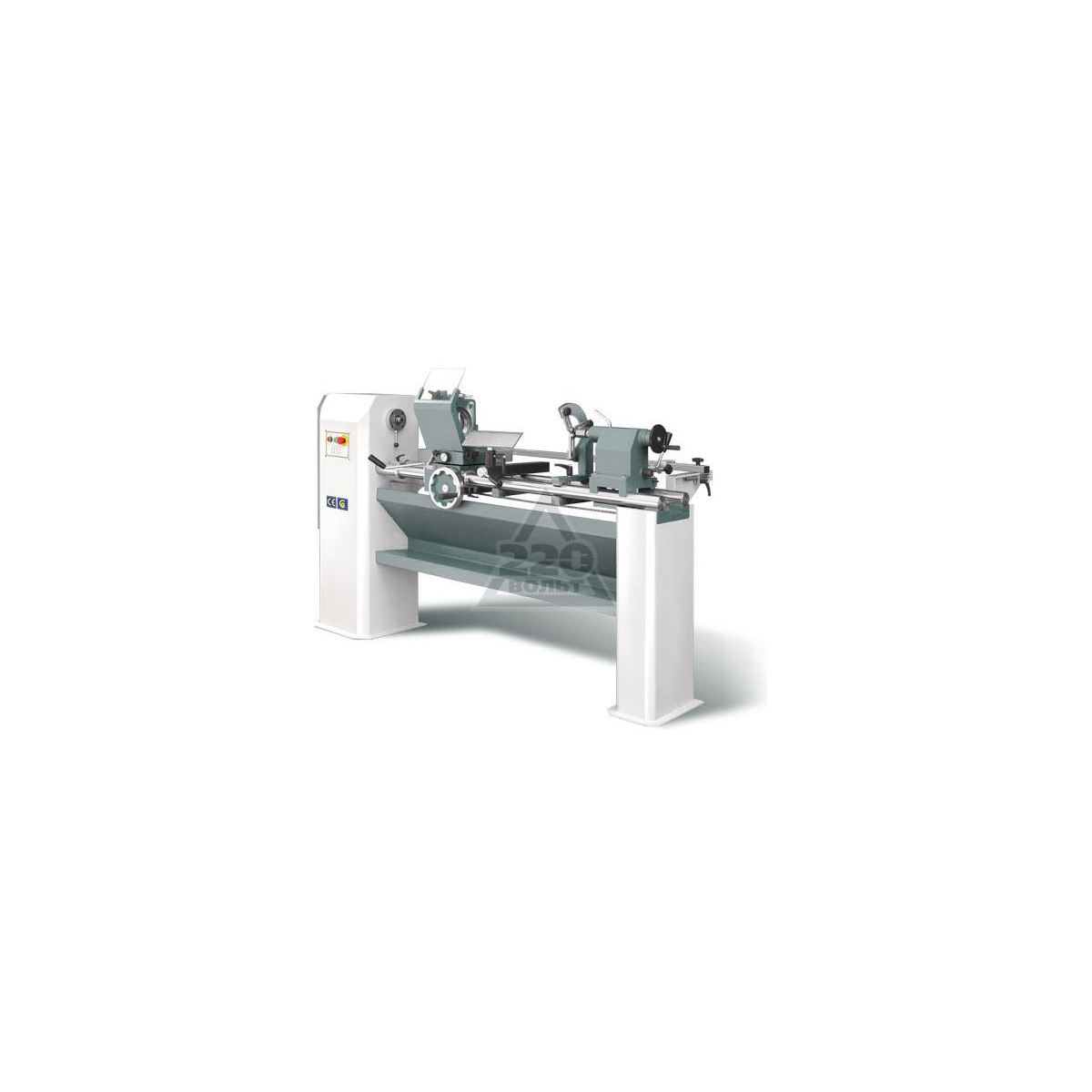

Копировальный токарный станок по дереву Proma DSL-1200

Токарный станок предназначен для обработки деревянных изделий, вытачивания профилей и декоративных деталей. Характерная особенность аппарата — наличие двух резцов. Один устанавливается на люнете и служит для обработки круглых заготовок, снимает до 10 мм материала за один проход. При помощи этого резца можно делать круглые заготовки разных диаметров. Настройки выставляются на специальном приспособлении.

Второй резец установлен в копировальной каретке и вытачивает детали по копиру. Оригинальное крепление, позволяет быстро подготовить станок к работе.

Для изготовления длинных изделий в комплект поставки входит люнет, который крепится на направляющие штанги, как опора и исключает прогиб длинной заготовки.

Установив планшайбу, станок позволит обрабатывать многогранные изделия.

Характеристики:

  • Напряжение — 380В .
  • Максимальная длинна детали — 1200 мм.
  • Высота центра — 215 мм.
  • Масса — 395 кг.
  • Размеры — 2105х1000х1225 мм.

Цена — 255803р.

4-х шпиндельный копировальный токарный станок Т4М-0

Модель Т4М-0, оснащается горизонтальным шлифовальным блоком, который способен обрабатывать 4 заготовки одновременно по копиру (кружевные ножки столов и стульев, музыкальных инструментов).

Особенности токарного станка:

  • Литая станина и сбалансированные части, позволили избежать вибрации, повысив скорость обработки больших заготовок.
  • Вал устанавливается автоматически в начале цикла и возвращаться в исходную позицию, после завершения обработки.
  • Пневматический зажим на шпинделях.
  • Регулируемая скорость подачи валов.
  • Плавная регулировка скорости вращения шпинделя с помощью блока.

Характеристики:

    • Напряжение — 380В .
    • Максимальная длинна детали — 1200 мм.
    • Высота центра — 235 мм.
    • Масса — 1850 кг.
  • Размеры — 2300х1200х1950 мм.

Дополнительная комплектация:

  • Двигатель на 7,3 кВт.
  • Инвентарное управление скоростью вращения.
  • Расширение рабочего пространства до 1500 мм.

Цена — 49700р.

Копировальный токарный станок по дереву CL-1201

Станок CL-1201 применяется на обрабатывающих производствах, для вытачивания округлённых изделия с диаметром до 1200 мм и обработки деталей цилиндрической формы. Широкие возможности по обработке обеспечивают фиксаторы: планшайба, патрон, центры.

Особенности токарного аппарата:

  • Тяжёлый шпиндель, оснащается устройством управляющим скоростью вращения, что позволяет качественно обрабатывать заготовки исходя из массы, габаритов, вида древесины.
  • Шпиндель может менять направление вращения, обеспечивая хорошую обработку древесины любой плотности.
  • Управление и настройка токарного станка осуществляется с переносного пульта, который по желанию пользователя может размещаться на передний или задней колонне.
  • Устойчивость станка обеспечивается станиной, изготовленной из стали, а задние колонны из чугуна. Чем достигается минимальная вибрация во время работы и повышается качество обработки.
  • Основание позволяет обрабатывать заготовки длинной до 1270 мм, а для увеличения можно использовать дополнительные секции до 1270 мм.
  • Механизм для копирования входит в базовую поставку, что значительно расширяет возможности.
  • Фрезерная приставка позволяет производить продольные пазы по всей длине заготовки.
  • Мобильный суппорт перемещается по всей поверхности детали. Управление осуществляется маховиком. Глубина обработки регулируется рычагом
  • С помощью задней бабки, увеличивается точность обработки деталей большой длинны.
  • Степень защиты станка IP54, двигатель надёжно защищён от перегревов и перегрузок, а электронные детали от воздействия влаги и пыли.

В стандартную комплектацию входят:

  • Копир и держатель для шаблонов.
  • Опора для ножа 254 мм.
  • Механизм для нанесения спиральных каналов.
  • Крепёжная шайба 254 мм.
  • Вращающийся центр.
  • 2 прямых резца
  • Подставка для долот.
  • Мобильный люнет.
  • Устройства для регулирования скорости шпинделя.

Цена — 153588р.

Копировальный токарный станок по дереву CL-1201A

Аппарат производится австрийской компанией Stomana, которая занимается поставкой оборудования уже более 20 лет. Устройство предназначено для обработки древесины и округления изделий длинной до 1270 мм, из материала разной плотности. Копировальное устройство поставляется в базовой конфигурации, с его помощью выпускаются изделий по образцу.

Особенности токарного станка:

  • Система подачи суппорта идёт в стандартной комплектации и значительно расширяет возможности по производству деталей по шаблону.
  • Тяжёлый шпиндель оснащается цифровой системой регулировки вращения, что облегчает обработку деталей любого размера.
  • Фрезеровка спиральных каналов входит в стандартные функции.
  • Станина выполнена из стали, а задняя колонна из чугуна. Что гарантирует минимальную вибрацию и устойчивость при выполнении работ.
  • С помощь фрезерной приставки, возможно, вытачивание на всей площади заготовки.
  • Устройство регулировки вращения, обеспечивает настройку скорости шпинделя от 0 до 4000 об/мин. Что позволяет выбрать лучший режим для древесины разной плотности.

В комплект поставки токарного станка входит:

  • Копир и подставка для шаблонов.
  • Опора для ножа.
  • Механизм для нанесения спиральных каналов.
  • Вращающейся центр.
  • Ведущий центра диаметром 20 мм.
  • Крепёжная шайба.
  • 2 резца.
  • Подставка для люнета.

Копировальный токарный станок по дереву КТФ-7

Токарное устройство КТФ-7 используется для обработки дерева на неподвижных и вращающихся заготовках.
Оборудование использует дисковый инструмент для фрезерования, что увеличивает производительность и срок службы. Эта схема позволяет получить детали, которые нельзя изготовить на обычном токарном станке:
  • Профильные многогранники.
  • Поверхности с винтовым профилем.
  • Профильные канавки на изделии.

Работа на токарном устройстве производится по шаблону с автоматической подачей заготовки, в два захода. При прямом движении происходит черновая обработка, при обратном — чистовая. Полуавтоматическая работа повышает производительность и количество неровностей на поверхности дерева при обработке. Устройство оборудовано креплением под ручную фрезу.

Характеристики:

  • Напряжение — 380В.
  • Максимальная длинна детали — 1200 мм.
  • Высота центра — 215 мм.
  • Масса — 740 кг.
  • Размеры — 2100х900х1049 мм.

Цена — 309000р.

Оцените статью: Поделитесь с друзьями!

Токарные станки по дереву: конструкция, фото, видео

Устройство токарных станков для деревообработки схоже по основным параметрам с оборудованием по металлообработке. У них так же есть передняя и задняя бабки, суппорт, шпиндель с резцами. От назначения оборудования зависят его масса, оснащение дополнительными приспособлениями и автоматизированными системами управления.

Токарный станок по дереву

Устройство деревообрабатывающего токарного станка

Устройство токарного станка по дереву отличается от оборудования по металлу тем, что система охлаждения ему не требуется, благодаря этому отсутствует система подачи охлаждающей жидкости. Мощность деревообрабатывающего токарного станка для с ручным управлением меньше, но регулировка скоростей вращения у него есть. Для работы на токарных станках по дереву с ручным управлением, не предназначенных для выпуска одного типа товаров, применяются специальные приспособления –  резцы и съёмная планшайба.

Основные узлы

Планшайба служит для надёжного закрепления материала максимально допустимого диаметра, а резец используется для ручной работы на оборудовании, не имеющем стационарно установленного суппорта. Они чаще используются для изготовления незамысловатых заготовок под роспись, вытачивания необходимых в хозяйстве черенков для лопат, топорищ и прочего бытовой утвари.

Школьный токарный станок по дереву даёт полное представление о том, как можно сделать предметы домашней утвари, красивые сувениры. Работающий на небольших оборотах станок даст начинающему мастеру понять основной принцип работы всех токарных узлов и механизмов. Полученные в школе навыки помогут освоить и более сложное токарное оборудование с ЧПУ.

Одним наиболее часто встречающимся, в массовом производстве оборудованием деревообрабатывающих цехов, можно назвать токарно-копировальный станок по дереву.  Для его работы необходимы приспособления – трафареты, по очертанию которых будет создаваться абрис предмета.

Токарный станок по дереву с копиром

Классификация деревообрабатывающих станков

Много разновидностей оборудования используется в деревообрабатывающей отрасли. Основными признаками, по которым производится классификация – это технологический процесс и особенности конструкции.

Технологические признаки:

  1. Режущие;
  2. Клеильно-сборочные;
  3. Прессы;
  4. Отделочные;
  5. Сушильные.

Различное по конструкции оборудование для проведения одних и тех же операций может различаться по технологии работы.

  • Обрабатывающие 1 или много предметов;
  • Количество потоков;
  • 1-координатные или 4-координатные;
  • По количеству шпинделей;
  • По траектории перемещения обрабатываемого материала;
  • По характеру подачи.
  • По цикличности.

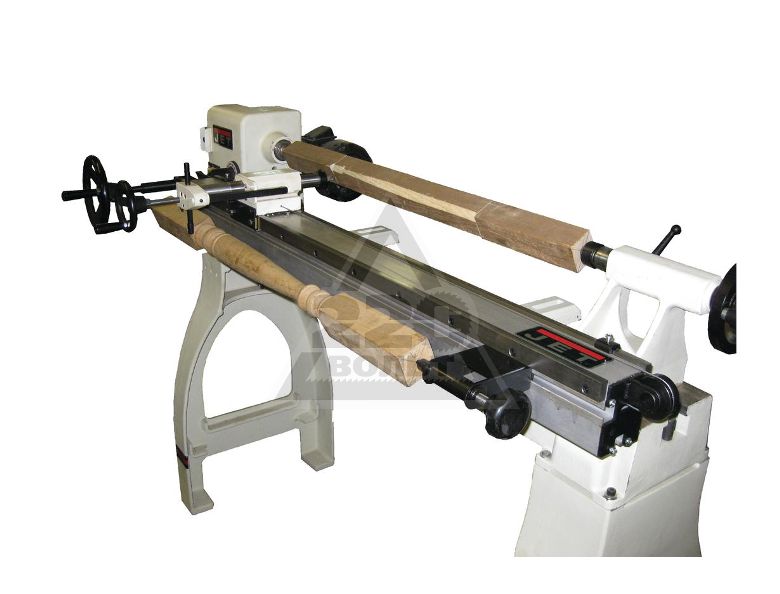

Токарный станок по дереву с копиром

Схема работы на токарно-копировальном станке такова:

  1. Вверху станины на специальных креплениях устанавливается трафарет, выполненный из дерева – копир.
  2. Обкатной ролик движется по внешней стороне копира.
  3. За счёт соединения ролика с режущим инструментом методом жёсткого крепления, резец переносит с точностью движение ролика по копиру на дерево. Там где на копире углубление, на дереве будет выпуклый элемент, а выступ на трафарете скажется выемкой в готовом деревянном предмете.

Для производства одинаковых элементов деревянного декора станок с копиром наиболее удобное решение.

Токарный станок, на котором происходит обработка с помощью ручных инструментов: рейера, мейселя, скребка, не отличается особой точностью. При изготовлении нескольких аналогичных деталей из дерева с одинаковыми характеристиками плотности приходится надеяться только на мастерство токаря и его глазомер, но всё равно дать 100% гарантию в том, что они будут идентичными очень сложно. Использование в производстве дерева различных пород подразумевает, что резцы и приспособления потребуются отличные друг от друга.

Токарно-копировальный станок по дереву отличается точностью воспроизведения заложенных данных. Копир является своеобразным прототипом ЧПУ. Один копир позволяет бесконечное количество раз изготавливать идентичные вещи, что необходимо для изготовления балясин для перил или ножек к гарнитурам корпусной мебели. В цехах, где производство поставлено на поток, целесообразнее использовать копировальные станки оснащённые ЧПУ.

При работе с деревом, всегда остаётся ручной процесс доведения детали до совершенства при помощи наждачной бумаги. Шлифовка производится на стадии, пока предмет находится в закреплённом виде между бабками токарного станка. Вращение программируется на меньшие обороты, чем те, на которых производилась резка.

Токарные станки используются для вытачивания деревянных элементов продолговатой формы. Заготовка крепится на шпинделе с примерно равным распределением веса. Для этого в центре торцевых концов деревянной заготовки высверливаются отверстия – это необходимо для того, чтобы вращение вала было равномерным. Чаще всего используются дерево цилиндрической формы или брус с оструганными углами. Резание проводится не только внешней, но и внутренней поверхности заготовки. Формы готовых изделий могут быть сложными, коническими, цилиндрическими – симметричными относительно центра изделия.

Высокой точностью воспроизведения сложного рисунка обладает настольный токарный станок по дереву, оснащённый системой компьютерного программирования. На нём можно создавать очень сложные элементы резьбы.

Классификация

Токарные станки делятся на:

  • центровые, имеющие механизированную подачу. Есть возможность выполнять на этом оборудовании работы с применением ручных режущих инструментов (при установке на станине специального подручника). Продолговатый кусок древесины удерживается шпинделем и подвижной задней бабкой. Продольная подача суппорта механизирована. На этих станках можно работать с копиром. При работе с короткими лёгкими заготовками крепление задней бабкой может не использоваться. При обработке внутренней стороны деревянной детали креплением служит планшайба. Движущимися элементами в рабочем режиме на этих токарных станках являются резцы, перемещающиеся вдоль обрабатываемого куска дерева и вращающийся шпиндель.
  • лоботокарные станки используются для производства деталей на плоской широкой деревянной основе. Красивая многоуровневая резьба, барельефы, горельефы – это то, что можно произвести на станках, работающих с широкой планшайбой, на которой и крепится заготовка. Работа проводится только на лицевой части детали. Остальная доработка будет проходить в ручном режиме.
  • круглопалочные обрабатывают дерево, придавая ему форму с круглым сечением. При работе на этом оборудовании заготовки не вращаются и не движутся. Единственными движущимися деталями станка являются головки с резцами. Есть и станки в этой группе для обработки длинных изделий. Тогда в них будет подача заготовок вальцами под резцы.

Придание формы дереву происходит при вращении обрабатываемого материала и применении режущего инструмента.

Устройство и оснастка

Токарные деревообрабатывающие станки различаются по типу подачи суппорта и форме изготавливаемых предметов.

  1. На токарном станке с подручником обрабатываются деревянные болванки, не превышающие в диаметре 40 см, а по длине 1 м, 60 см.
  2. Токарные установки с механической подачей суппорта приспособлены для обработки деревянных заготовок с теми же ограничениями по размерам, что и приспособления для ручной резки.
  3. Приспособление для дискообразных деревянных заготовок имеет возможность размещения на рабочей поверхности деталей до 3 м в диаметре. Толщина дерева при этом ограничивается параметрами, заложенными изготовителем станка.

Схема токарного станка имеющего механическую подачу суппорта, оснащённого приставным лобовым устройством:

  • станина на 2 тумбах;
  • передняя и задняя бабки;
  • суппорты;
  • шпиндель, вращаемый 2-скоростным двигателем;
  • клиноременная передача, соединяющая 3-ступенчатую коробку передач с мотором;
  • шкив, закреплённый на шпинделе, приводит в движение продольный суппорт;
  • резцы крепятся в поворотном держателе;
  • основной – поперечный и дополнительный – продольный суппорты задают направление хода резцов.

При работе ручными резцами необходимо на направляющие станины устанавливать подручник. Суппорт на этом этапе обработки отводится за пределы рабочей зоны до упора.

Оснастка для токарных станков
Инструмент для токарного станка по дереву

Лобовое устройство также имеет поворотный держатель. Используется это приспособление для обработки заготовок с диаметром до 60 см, закрепляемых с одной стороны на планшайбе, соединённой со шпинделем, и фиксируется задней бабкой станка. При обработке короткой заготовки зажим может не использоваться, что упрощает внутреннюю обработку деталей.

Скорость срезания кромки дерева в разных точках разная, что определяется удалённостью резца от оси вращения. Наиболее наглядно это прослеживается при работе с копиром. Частота вращения шпинделя определяется по диаметру обрабатываемого древесного материала и его прочности.

Токарный станок по дереву с копиром: конструктивные особенности

Токарные станки – специальное оборудование, которое применяется для обработки различных деталей из дерева. Именно на них производятся мебельные ножки, балясины, дверные ручки. Токарные станки по дереву с копиром служат для создания серии одинаковых изделий посредством резания.

Классификация токарных станков с копиром

Станки нашли широкое применение в деревообрабатывающей промышленности. Важными аспектами классификации являются технологичность процессов и конструктивные особенности. Представлено много разных моделей, разделить которые можно на четыре категории:

  • Классические. В виде режущего инструмента используется резец. Станки не рассчитаны для крупного серийного производства.
  • Копировальные. Работают по шаблонам, которые облегчают задачу при создании однотипных вариантов. В мелкосерийном производстве востребованы модели с ручным типом управления.
  • Фрезеровальные. Получили востребованность в изготовлении объемных и плоских заготовок.
  • С ЧПУ. Агрегаты с числовым программным управлением требуются в массовом режиме при поставке дорогостоящих моделей.

Копировальные токарные станки по дереву оснащены улучшенными характеристиками, поэтому востребованы для применения в мастерских.

Классическая конструкция станка

Станки оборудованы усложненной системой конструкций. К ним относятся модели с ЧПУ, осуществляющие работу в автоматизированном режиме. Такие аппараты получаются при пользовании чертежами и копировальным устройством. Классическая конструкция заключается в пяти узлах:

  • Главным элементом выступает станина из металла, отдельные детали соединяют посредством сварки. Станина имеет разную высоту, поэтому при создании самодельного станка выбирается именно этот параметр.
  • Передняя, задняя бабка нужны для хранения коробки, привода и электромотора. Задняя фиксирует заготовку, чтобы получить габаритные по длине детали.
  • Электрический мотор и привод вращают заготовку.
  • Упор для инструмента нужен для наиболее качественной работы. Место реза защищено для исключения возможности получить травмы.
  • Ведущий, ведомый центры крепят деталь.

Самодельный токарный станок-копир по дереву дает возможность осуществлять качественную резку заготовок не хуже производственных моделей.

Самодельный токарно-копировальный станок по дереву своими руками

Промышленные типы копиров обойдутся недешево, поэтому мастера выбирают возможность сконструировать самодельный станок. Он требует небольших затрат средств и сил.

Эксплуатационные возможности в целом зависят от характеристик копировального оборудования. Главная задача устройства, созданного своими руками, заключается в создании деталей по шаблону без дополнительных энергозатрат.

Необходимые инструменты

Инструментов потребуется не много, все они представлены в открытом доступе и имеются у каждого мастера:

  • Ручной фрезер.
  • Фреза ставится на опору, которую можно сделать из фанеры толщиной 12 мм. Для улучшения показателей используется металл. Габариты площадки около 50х20 см.
  • Болты.
  • Упорные бруски.
  • Труба в диаметре 25 мм позволит задать направление перемещения опорной площадке.

Основополагающим режущим инструментом при конструировании токарного аппарата с копиром считается ручная фреза. Несмотря на то, что копир сделан из фанеры, он способен создавать множество копий.

Элементы конструкции

Самая простая и доступная модель агрегата делается из стандартной дрели. Основные запчасти оборудования:

  • Станина.
  • Передняя, задняя бабка.
  • Электрический двигатель.
  • Ведущий, ведомый центр.
  • Упор для оснастки.

На станине располагаются все комплектующие обработки. Бывает деревянной или металлической. Передняя бабка ставится на платформе, к ней зафиксируется деталь. Впереди предусмотрено устройство, которое контролирует вращение от двигателя на ведущий вал к детали.

Задняя стойка движется по оси направления, она служит для удержания края профиля. Между бабками предусмотрен упор для оснастки. Изделия обязательно находятся на одной плоскости.

Этапы изготовления

Если нужно токарный аппарат превратить в копировальный, то потребуется дополнительное приспособление – копир. Этапы сборки станка:

  • Следует придумать или скачать чертеж, по нему в дальнейшем станет осуществляться сборка. Обычно это схема стандартного устройства, которое подстраивается под копир.
  • Процесс начинается со станины, для нее требуются уголки и металлические листы. Соединяются они посредством сварки. Должна отвечать требованиям надежности и устойчивости к вибрациям.
  • Для максимальной функциональности оборудования устанавливается электромотор, рассчитанный на 200-250 Вт, набирающий около 1500 об/мин. Для обработки крупногабаритных профилей рекомендуется выбирать мотор большей мощности.
  • На валу закрепляется планшайба. Она оснащена острыми торцами, обеспечивающими передачу силы вращения.

Особое внимание уделяется изготовлению копира. Он выступает главным отличием токарного станка от копировального.

Как сделать копир для токарного станка?

Копир незаменим при производстве одинаковых деталей. Благодаря ему увеличивается производительность. Из аспектов планировки копира выделяют некоторые моменты:

  • Основным узлом является лишний в мастерской ручной фрезер.
  • Для его установки требуется поверхность из фанеры.
  • Делаются отверстия и ставятся бруски для крепления.
  • Крепятся бруски саморезами, которые надежно фиксируют устройства.
  • Для резания заготовки, площадка должна с легкостью двигаться по станине.
  • При создании копира обязательно наличие уровня, потому что любое отклонение приводит к погрешности.
  • Брусок ставится горизонтально. На него – шаблон. Брус фиксируется саморезами.
  • Конструкция должна быть создана так, чтобы при желании можно было откинуть копир и эксплуатировать прибор в качестве стандартного оборудования.

Шаблон делают из фанеры и прикручивают к передней части бруса. Верхняя платформа проверяется на совпадение с осью на шаблоне.

Установка элементов конструкции

Для того, чтобы копировальный станок осуществлял максимально эффективную работу, а процедура была качественной, исключается спешка. Изучив чертеж, необходимо придерживаться указанных параметров.

Рекомендуется обратить внимание на несколько советов:

  • Ось для движения инструмента устанавливается параллельно оси заготовки.
  • Совпадение линий трубы и оборудования является важным плюсом.
  • Важно, чтобы фрезер был един нижним краем с осью оборудования. Это может меняться ввиду уровня установки копира.
  • Направляющую трубу лучше фиксировать деревянными досочками через глухие отверстия.
  • Бруски несущей поверхности должны легко двигаться и скользить. Если они будут шататься, то конструкцию придется делать заново.

Некоторых мастеров волнует момент, когда предусматриваются высокие требования относительно скольжения. Сконструировать станок с отличными опциями просто, достаточно выбрать ровную трубу с гладкими стенками.

Горизонтальные бруски

Установка горизонтальных брусков – значимый аспект при изготовлении токарного станка с копиром.

  • Брус совмещается с шаблоном требуемой заготовки.
  • Для создания бруса используется профиль 7х3 мм и фиксируется саморезами к стойкам, которые установлены на станине вертикально.
  • Верхняя часть должна стоять параллельно с осями, располагаясь с ними на едином уровне.
  • Если копировальная система не востребована на данный момент, то брусок откидывается на край агрегата и можно использовать оборудование непосредственно по назначению.
  • Вертикальный упор для фрезы делается из тонкой фанеры. Для максимально прочной конструкции можно взять стальные листы.
  • Упор создан для перемещения при затачивании. Он определяет положение для пользователя, поэтому фиксировать его следует максимально надежно.
  • Особую задачу выполняет толщина. При тонком упоре станок лучше скопирует шаблон.

Если для самодельного копира выбрана фанера, то обязательно она должна сниматься. Благодаря этому можно убрать копир при повреждении и заменить его.

Шаблон

Заключительным, но немаловажным элементом токарного копира выступает копировальный шаблон. Делается он легко, а конфигурация варьируется от заготовки.

  • В качестве материала выбирается фанера или плита ОСП.
  • Наносится контур изделия.
  • Размеры сопоставляются с указанными.
  • Электролобзиком вырезается нужная деталь.
  • Края обрабатываются шлифовальным аппаратом или наждачкой.
  • Шаблон закрепляется на горизонтальной стойке саморезами.

С помощью чертежей можно беспроблемно сделать надежный, производительный и функциональный токарный прибор по дереву с копиром. Потребуется совсем мало времени и терпения.

Недостатки рассматриваемого устройства

Наравне с многочисленными достоинствами, копир имеет небольшие недостатки. Среди них:

  • Рабочая поверхность направляется руками, потому что при работе она может заклинить или перекоситься.
  • Копировать возможно несложные детали.
  • Для перемещения инструмента рекомендуется выбирать винтовой тип передач.
  • Для универсальных качеств фрезу рекомендуется заменить на циркулярную пилу.

Таким образом, для копирования сложных деталей лучше устанавливать промышленные виды оборудования. В мастерские подойдут самодельные варианты.

Техника безопасности при работе с токарно-копировальным станком

Соблюдение советов специалистов при работе с токарным копировальным станком даст возможность избежать многочисленных неприятных ситуаций и повреждений:

  • Всегда проверяйте крепления элементов и защитных деталей.
  • Со станка необходимо убирать лишние предметы.
  • Инструменты должны лежать на своих местах.
  • Режущий инструмент проверяется на правильность заточки и исправную конструкцию.
  • Подача оснастки осуществляется плавно и без нажима, только после набора полной частоты вращения.

При возникновении любых неисправностей рекомендуется обратиться к специалисту или тщательно осмотреть все узлы.

устройство аппарата, разновидности моделей и изготовление своими руками

Для работы с деревом может применяться самое различное оборудование, в том числе станки. За счет применения подобного оборудования ускоряет процесс механической обработки деревянных заготовок. Весьма востребован токарный станок по дереву с копиром, который существенно упрощает выполнение поставленных задач: изготовление ножек для мебели, дверных ручек и балясины.

Классификация токарных станков

Токарные станки многие решают выбрать для покупки и установки в собственной мастерской по причине возможного их применения при изготовлении изделий цилиндрической формы. Существует довольно большое количество различных моделей, разделить их можно на несколько групп:

  1. Классическое оборудование, когда заготовка располагается в патроне или планшайбе. В качестве режущего инструмента применяется резец. Заготовка может вращаться с различной скоростью. Однако оборудование не подходит для массового производства.
  2. Копировальные станки могут применяться для работы по шаблону. За счет применения шаблона можно упростить задачу по изготовлению однотипных изделий. Для мелкосерийного производства подходит аппарат с ручным управлением, так как он имеет низкую стоимость и прост в применении.
  3. Фрезеровальные станки сегодня встречаются крайне часто. Это связано с тем, что они получили широкое применение в области производства корпусных и плоских деталей из дерева и металла. Встречается и токарно-фрезерный станок по дереву, который может применяться для выполнения различных операций.
  4. Модели с числовым программным управлением. При массовом производстве или изготовлении дорогих изделий может применяться оборудование, которое имеет блок ЧПУ. Однако применение копира существенно снижает себестоимость изделия.

Копировальное устройство для токарного станка по дереву обладает весьма привлекательными характеристиками, за счет чего их стали устанавливать в частных и других мастерских.

Классическая конструкция

Промышленные станки обладают достаточно сложной конструкцией, особенно варианты исполнения с ЧПУ, которые могут проводить обработку в автоматическом режиме. Требуемое изделие можно получить и при применении копировального оборудования. Классическая конструкция представлена сочетанием следующих основных узлов:

  1. Станина выступает в качестве основания и связующего элемента. Конструкция изготавливается при применении металла, отдельные элементы соединяются при помощи сварки. Станина может иметь различную высоту. Каждый мастер при изготовлении самодельной конструкции выбирает свою высоту.
  2. Передняя и задняя бабка является также неотъемлемой частью станка. Передняя бабка используется для размещения коробки скоростей и привода, а также электрического мотора. Задняя бабка применяется для фиксации заготовки, за счет чего появляется возможность получения больших по длине изделий.
  3. Основное вращение получает заготовка. Передается оно от электрического мотора через привод.
  4. Упор для инструмента также позволяет проводить качественную обработку. Стоит обезопасить место резания, чтобы исключить вероятность получения травмы рук или попадания постороннего элемента.
  5. Ведущий и ведомые центра, применяемые для закрепления заготовки.

Самодельный копир для токарного станка по дереву позволяет также проводить качественную обработку заготовок.

Изготовление своими руками

Промышленные варианты исполнения станков обходятся дорого. Именно поэтому многие рассматривают возможность сборки станка своими руками. Рекомендации по проведению работы следующие:

  1. Для начала следует разработать или скачать чертеж, по которому будет проводиться сборка. Как правило, берется чертеж обычного токарного станка, который изменяется под установку копира.
  2. Работы начинаются с создания станины. Для этого потребуются уголки, а также листы металла. Соединение отдельных элементов проводится при применении сварочного аппарата. Стоит учитывать, что винтовые соединения характеризуются меньшей жесткостью. Станина должна быть прочной и устойчивой к вибрации.
  3. Основным узлом считается электрический двигатель. Для того чтобы повысить функциональность оборудования, проводится установка электрического двигателя с мощностью 200−250 Вт при 1500 оборотах в минуту. Если планируется проведение обработки крупных заготовок, то устанавливается более мощный мотор. Следует предусмотреть наличие защиты мотора от воздействия со стороны окружающей среды.
  4. Для фиксации заготовки на выходной вал крепится планшайба. Она имеет несколько острых элементов, на которые она набивается. За счет острых элементов обеспечивается передача вращения, но фиксация проводится за счет задней бабки с центрами.

Больше всего внимания уделяется производству копира. Именно он отличает токарный станок от копировального.

Создание копира

Копир применяется для производства похожих изделий. За счет его применения существенно повышается показатель производительности. Среди особенностей, связанных с созданием копира, отмечают следующие моменты:

  1. Основой для этого узла становится ненужный ручной фрезер.
  2. Для расположения копира применяется площадка размером 20 на 50 см. Для крепления устройства создаются отверстия и устанавливаются бруски.
  3. Для обеспечения обработки по всей длине заготовки площадка должна перемещаться вдоль всей станины.
  4. Крепление брусков проводится при помощи саморезов. Они обеспечивают надежное крепление устройства.
  5. При выполнении работ следует использовать уровень, так как даже незначительное отклонение от горизонтального положения приведет к существенным погрешностям.
  6. На токарном станке устанавливается брусок в горизонтальном положении. Именно на нем будет крепиться шаблон. Крепление бруса проводится также при применении саморезов.
  7. Конструкция создается так, что при необходимости можно отвести копир и использовать станок как обычное токарное оборудования.

Шаблон изготавливается из фанеры, он прикручивается к передней поверхности бруса. Верхняя поверхность ранее установленного бруса совмещается с осью шаблона.

Недостатки рассматриваемого устройства

У самодельного копировального станка есть довольно большое количество существенных недостатков. Примером можно назвать такую информацию:

  1. Для перемещения поверхности с фрезерным механизмом требуется две руки. Это связано с тем, что подвижный элемент фиксируется плохо, перемещать его приходится обеими руками. При допущении ошибок во время производства конструкции подвижный элемент может перекашиваться и заклинивать.
  2. Для повышения точности обработки проводится установка винтовой передачи.
  3. Копир подходит для изготовления исключительно простых изделий. Примером будет то, что витые узоры на столбиках при применении подобного станка повторить будет невозможно.
  4. Повысить универсальность устройства можно путем замены фрезы циркулярки.

Именно поэтому для налаживания производства сложных деревянных элементов рекомендуется устанавливать промышленные станки.

Станок по дереву Proma DSL-1200

Рассматриваемая модель предназначена для обработки деревянных изделий, которые могут применяться в качестве декоративных элементов. Отличительной чертой конструкции специалисты называют наличие двух резцов:

  1. Первый предназначен для обработки заготовок цилиндрической формы, за один проход можно снимать более 10 мм. За счет первого резца можно получить круглую заготовку, как и на обычном токарном станке.
  2. Второй резец предназначен для работы по копиру. Именно он позволяет изготавливать различные изделия по копиру.

Эта модель станка может применяться для работы с большими заготовками. Для этого конструкция оснащается люнетом, который крепится на штанги, выступающие в качестве направляющих. Установленная планшайба позволяет обрабатывать многогранные изделия.

Основные характеристики модели:

  1. Установленный электрический двигатель работает от трехфазной сети с напряжением 380 В. Именно поэтому станок не приобретается для установки в частной мастерской.
  2. Максимальная длина заготовки составляет 1200 мм.
  3. Компоновка представлена сочетанием двух колон, между которыми размещается заготовка. Отметим, что станок обладает компактными размерами, за счет чего он не занимает много места в мастерской.

Недостатком этого предложения, как и многих других, можно назвать довольно высокую стоимость.

Копировальная модель CL-1201

Для получения изделий из дерева может применяться станок модели CL-1201 или CL-1500b. Первый вариант исполнения обладает весьма привлекательными эксплуатационными качествами:

  1. Применяемый шпиндель может изменять направление вращения. За счет этого существенно расширяется область применения модели. Изменение направления вращения шпинделя проводится специальной рукояткой.
  2. Станок позволяет с высокой точностью выбирать скорость вращения шпинделя. За счет этого можно обеспечить наиболее благоприятные условия для точения дерева исходя из масс, габаритов и вида древесины.
  3. Для установки основных параметров есть пульт. Конструкция может устанавливаться на передней или задней бабке в зависимости от предпочтений мастера. Пульт представлен сочетанием нескольких клавиш.
  4. При изготовлении колонны применяется чугун. Кроме этого, станина изготавливается при применении высококачественной стали. За счет совмещения этих материалов снижается степень вибрации конструкции на момент работы.
  5. В базовую поставку входит копир, по которому может проводиться обработка. За счет этого снижаются расходы, а станок становится более функциональным в применении.
  6. Конструкция станка имеет фрезерную приставку, которая может применяться для получения продольных пазов.
  7. Задняя бабка применяется для более точной фиксации заготовки. Ее положение также может изменяться. В поставку включаются центра, которые подбираются в зависимости от особенностей заготовки.
  8. Суппорт характеризуется высокой мобильностью. Глубина врезания инструмента может регулироваться рычагом.

Кроме этого, производитель уделил довольно много внимания степени защиты станка от воздействия окружающей среды. Например, двигатель имеет систему защиты от перегрева или перегрузки, все электронные детали также защищены от воздействия влаги и пыли.

Единственным, но существенным недостатком является высокая стоимость предложения. Самодельная конструкция обойдется в несколько раз дешевле.

Токарный станок по дереву с копиром своими руками: видео

Даже самый опытный мастер не сможет повторить один и тот же рисунок на изделии при обработке на токарном станке.

Для этого необходимо копировальное устройство. Копир применяется широко в деревообрабатывающей промышленности для тиражирования деталей.

Классификация

Копир применяется в токарных станках по дереву и по металлу. Он существенно упрощает работу по шаблону и ускоряют производство.

По дереву

По дереву существуют следующие виды оборудования с копиром:

  1. Классические, где в качестве режущего инструмента используется резец. Такие станки не подходят для крупного промышленного производства.
  2. Копировальные с ручным типом управления.
  3. Копировально-фрезерный станок. Применяется для обработки плоских и объемных заготовок.
  4. Агрегаты с Числовым Программным управлением используются на серийном производстве для изготовления дорогостоящих изделий.

Станки с копиром имеют повышенный уровень точности и производительности по техническим характеристикам.

По металлу

По металлу классификация токарных станков аналогична. Есть классические модели, где заготовка закрепляется в планшайбе или патроне и обрабатывается резцом. Для изготовления изделий тиражами применяются копировальные станки.

Фрезеровочные типы станков используются для обработки плоских поверхностей и объемных заготовок. В промышленных масштабах применяется ЧПУ.

Устройство

Классическая конструкция токарного агрегата с копиром включает в себя 5 основных узлов:

  1. Цельная станина их металла. Это основной элемент, к которому крепятся прочие узлы станка.
  2. Передняя и задняя бабки. В них расположены привод, электромотор, коробка. Упорная бабка необходима для фиксации заготовки.
  3. Электрический привод и мотор обеспечивают вращение заготовки.
  4. Непосредственно для обеспечения качественной работы на станке имеется упор.
  5. Ведущий и ведомый центры.

Непосредственно копир является съемной конструкцией.

Самодельный токарно-копировальный станок своими руками с чертежами

Приобрести копировальный токарный станок промышленного изготовления не так дешево. Поэтому многие мастера предпочитают изготовить его в домашних условиях своими руками. При наличии определенных знаний и чертежа это сделать несложно. Возможности такого оборудования зависят от характеристик самого копира.

Необходимые инструменты

Токарю для изготовления оборудования понадобятся следующие инструменты:

  • ручной фрезер;
  • опора из фанеры или металла;
  • болты;
  • бруски упорные;
  • труба 2.5 см в диаметре, чтобы дать направление перемещений по площадке.

Основным инструментом при создании копировального токарного станка является фреза.

Элементы конструкции

Главные запчасти оборудования, которые должны быть в простейшем станке:

  • станина;
  • передняя и упорная бабки;
  • электродвигатель;
  • ведущий и ведомый центры;
  • упор для оснастки.

Наиболее простая модель делается из дрели.

Этапы изготовления

Алгоритм изготовления токарного агрегата, следующий:

  1. По готовому чертежу необходимо изготовить станину посредством сварки. Она должна быть надежной и выдерживать различный уровень вибрации.
  2. Затем установить электромотор. Оптимальный вариант – 200-250 Вт, рассчитанный на 1500 об/мин.
  3. Закрепить на валу планшайбу.

Так получается основа стандартного станка. Затем следует изготовить непосредственно копир.

Создание копира

Основные принципы изготовления копира, который поможет увеличить производительность при создании одинаковых деталей:

  • понадобится ручной фрезер, а для его установки – поверхность из фанеры;
  • в фанерной площадке следует сделать отверстия для закрепления брусков;
  • бруски закрепить саморезами;
  • при изготовлении копира необходимо пользоваться уровнем, поскольку даже малая неточность может привести к значительным погрешностям при изготовлении изделия;
  • площадка должна без препятствий передвигаться по станине станка.

Установка элементов конструкции

После создания копира необходимо установить все элементы конструкции:

  • брусок поставить горизонтально, а на него саморезами прикрепить шаблон;
  • непосредственно конструкция должна быть изготовлена таким образом, чтобы при необходимости копир можно было откинуть или отодвинуть и станок использовать как стандартное токарное оборудование.

Горизонтальный брусок

Это важный элемент. Размер бруска в идеале 3х7 см. Он крепится к вертикальным подставкам на фанерной площадке при помощи саморезов.

Шаблон

Шаблон делают из фанеры. Крепят его на передней части бруса. Верхнюю платформу обязательно проверить на совпадение с осью непосредственно на шаблоне.

Кромки обязательно обработать шлифовальной машинкой, чтобы на них не было зазубрин.

Особенности эксплуатации и техника безопасности

Принцип работы копировально-токарного оборудования прост:

  • в горизонтальном положении зажимается заготовка будущего изделия;
  • запускается станок, который вращает заготовку вокруг оси;
  • резец снимает с заготовки лишнюю древесину, придавая ей необходимую форму.

Чтобы избежать травматизма при работе необходимо соблюдать основные правила техники безопасности:

  1. Не выставлять и не снимать заготовку с работающего оборудования.
  2. Не облокачиваться и не прижиматься к станку во время работы.
  3. Стружку удалять только специальной щеткой.
  4. При работе станок не должен оставаться без присмотра.
  5. Мастер должен работать в защитных очках, чтобы стружка не попадала в глаза.

Токарный агрегат с копиром успешно используется как на крупных серийных производствах, так и в домашних мастерских для изготовления одинаковых изделий. Такой станок можно изготовить самостоятельно, имея ненужный ручной фрезер, лист фанеры и горизонтальные бруски определенного размера.

Поделиться в социальных сетях

Как сделать токарный станок по дереву с копиром своими руками: чертежи

Классификация

Копир применяется в токарных станках по дереву и по металлу. Он существенно упрощает работу по шаблону и ускоряют производство.

По дереву

По дереву существуют следующие виды оборудования с копиром:

  1. Классические, где в качестве режущего инструмента используется резец. Такие станки не подходят для крупного промышленного производства.
  2. Копировальные с ручным типом управления.
  3. Копировально-фрезерный станок. Применяется для обработки плоских и объемных заготовок.
  4. Агрегаты с Числовым Программным управлением используются на серийном производстве для изготовления дорогостоящих изделий.

Станки с копиром имеют повышенный уровень точности и производительности по техническим характеристикам.

По металлу

По металлу классификация токарных станков аналогична. Есть классические модели, где заготовка закрепляется в планшайбе или патроне и обрабатывается резцом. Для изготовления изделий тиражами применяются копировальные станки.

Фрезеровочные типы станков используются для обработки плоских поверхностей и объемных заготовок. В промышленных масштабах применяется ЧПУ.

Станок по дереву Proma DSL-1200

Рассматриваемая модель предназначена для обработки деревянных изделий, которые могут применяться в качестве декоративных элементов. Отличительной чертой конструкции специалисты называют наличие двух резцов:


  1. Первый предназначен для обработки заготовок цилиндрической формы, за один проход можно снимать более 10 мм. За счет первого резца можно получить круглую заготовку, как и на обычном токарном станке.

  2. Второй резец предназначен для работы по копиру. Именно он позволяет изготавливать различные изделия по копиру.

Эта модель станка может применяться для работы с большими заготовками. Для этого конструкция оснащается люнетом, который крепится на штанги, выступающие в качестве направляющих. Установленная планшайба позволяет обрабатывать многогранные изделия.

Основные характеристики модели:

  1. Установленный электрический двигатель работает от трехфазной сети с напряжением 380 В. Именно поэтому станок не приобретается для установки в частной мастерской.
  2. Максимальная длина заготовки составляет 1200 мм.
  3. Компоновка представлена сочетанием двух колон, между которыми размещается заготовка. Отметим, что станок обладает компактными размерами, за счет чего он не занимает много места в мастерской.

Недостатком этого предложения, как и многих других, можно назвать довольно высокую стоимость.



Устройство

Классическая конструкция токарного агрегата с копиром включает в себя 5 основных узлов:

  1. Цельная станина их металла. Это основной элемент, к которому крепятся прочие узлы станка.
  2. Передняя и задняя бабки. В них расположены привод, электромотор, коробка. Упорная бабка необходима для фиксации заготовки.
  3. Электрический привод и мотор обеспечивают вращение заготовки.
  4. Непосредственно для обеспечения качественной работы на станке имеется упор.
  5. Ведущий и ведомый центры.

Непосредственно копир является съемной конструкцией.

Устройство и оснастка

Токарные деревообрабатывающие станки различаются по типу подачи суппорта и форме изготавливаемых предметов.

  1. На токарном станке с подручником обрабатываются деревянные болванки, не превышающие в диаметре 40 см, а по длине 1 м, 60 см.
  2. Токарные установки с механической подачей суппорта приспособлены для обработки деревянных заготовок с теми же ограничениями по размерам, что и приспособления для ручной резки.
  3. Приспособление для дискообразных деревянных заготовок имеет возможность размещения на рабочей поверхности деталей до 3 м в диаметре. Толщина дерева при этом ограничивается параметрами, заложенными изготовителем станка.

Схема токарного станка имеющего механическую подачу суппорта, оснащённого приставным лобовым устройством:

  • станина на 2 тумбах;
  • передняя и задняя бабки;
  • суппорты;
  • шпиндель, вращаемый 2-скоростным двигателем;
  • клиноременная передача, соединяющая 3-ступенчатую коробку передач с мотором;
  • шкив, закреплённый на шпинделе, приводит в движение продольный суппорт;
  • резцы крепятся в поворотном держателе;
  • основной – поперечный и дополнительный – продольный суппорты задают направление хода резцов.

При работе ручными резцами необходимо на направляющие станины устанавливать подручник. Суппорт на этом этапе обработки отводится за пределы рабочей зоны до упора.

Лобовое устройство также имеет поворотный держатель. Используется это приспособление для обработки заготовок с диаметром до 60 см, закрепляемых с одной стороны на планшайбе, соединённой со шпинделем, и фиксируется задней бабкой станка. При обработке короткой заготовки зажим может не использоваться, что упрощает внутреннюю обработку деталей.

Скорость срезания кромки дерева в разных точках разная, что определяется удалённостью резца от оси вращения. Наиболее наглядно это прослеживается при работе с копиром. Частота вращения шпинделя определяется по диаметру обрабатываемого древесного материала и его прочности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Оборудование типа токарных станков по дереву с копиром для изготовления множества деталей в серийном производстве. Как сделать копир своими руками.

Токарные станки – специальное оборудование, которое применяется для обработки различных деталей из дерева. Именно на них производятся мебельные ножки, балясины, дверные ручки. Токарные станки по дереву с копиром служат для создания серии одинаковых изделий посредством резания.

Самодельный токарно-копировальный станок своими руками с чертежами

Приобрести копировальный токарный станок промышленного изготовления не так дешево. Поэтому многие мастера предпочитают изготовить его в домашних условиях своими руками. При наличии определенных знаний и чертежа это сделать несложно. Возможности такого оборудования зависят от характеристик самого копира.

Необходимые инструменты

Токарю для изготовления оборудования понадобятся следующие инструменты:

  • ручной фрезер;
  • опора из фанеры или металла;
  • болты;
  • бруски упорные;
  • труба 2.5 см в диаметре, чтобы дать направление перемещений по площадке.

Основным инструментом при создании копировального токарного станка является фреза.

Элементы конструкции

Главные запчасти оборудования, которые должны быть в простейшем станке:

  • станина;
  • передняя и упорная бабки;
  • электродвигатель;
  • ведущий и ведомый центры;
  • упор для оснастки.

Наиболее простая модель делается из дрели.

Этапы изготовления

Алгоритм изготовления токарного агрегата, следующий:

  1. По готовому чертежу необходимо изготовить станину посредством сварки. Она должна быть надежной и выдерживать различный уровень вибрации.
  2. Затем установить электромотор. Оптимальный вариант – 200-250 Вт, рассчитанный на 1500 об/мин.
  3. Закрепить на валу планшайбу.

Так получается основа стандартного станка. Затем следует изготовить непосредственно копир.

Создание копира

Основные принципы изготовления копира, который поможет увеличить производительность при создании одинаковых деталей:

  • понадобится ручной фрезер, а для его установки – поверхность из фанеры;
  • в фанерной площадке следует сделать отверстия для закрепления брусков;
  • бруски закрепить саморезами;
  • при изготовлении копира необходимо пользоваться уровнем, поскольку даже малая неточность может привести к значительным погрешностям при изготовлении изделия;
  • площадка должна без препятствий передвигаться по станине станка.

Установка элементов конструкции

После создания копира необходимо установить все элементы конструкции:

  • брусок поставить горизонтально, а на него саморезами прикрепить шаблон;
  • непосредственно конструкция должна быть изготовлена таким образом, чтобы при необходимости копир можно было откинуть или отодвинуть и станок использовать как стандартное токарное оборудование.

Горизонтальный брусок

Это важный элемент. Размер бруска в идеале 3х7 см. Он крепится к вертикальным подставкам на фанерной площадке при помощи саморезов.

Шаблон

Шаблон делают из фанеры. Крепят его на передней части бруса. Верхнюю платформу обязательно проверить на совпадение с осью непосредственно на шаблоне.

Кромки обязательно обработать шлифовальной машинкой, чтобы на них не было зазубрин.

Классическая конструкция станка

Станки оборудованы усложненной системой конструкций. К ним относятся модели с ЧПУ, осуществляющие работу в автоматизированном режиме. Такие аппараты получаются при пользовании чертежами и копировальным устройством. Классическая конструкция заключается в пяти узлах:

  • Главным элементом выступает станина из металла, отдельные детали соединяют посредством сварки. Станина имеет разную высоту, поэтому при создании самодельного станка выбирается именно этот параметр.
  • Передняя, задняя бабка нужны для хранения коробки, привода и электромотора. Задняя фиксирует заготовку, чтобы получить габаритные по длине детали.
  • Электрический мотор и привод вращают заготовку.
  • Упор для инструмента нужен для наиболее качественной работы. Место реза защищено для исключения возможности получить травмы.
  • Ведущий, ведомый центры крепят деталь.

Особенности эксплуатации и техника безопасности

Принцип работы копировально-токарного оборудования прост:

  • в горизонтальном положении зажимается заготовка будущего изделия;
  • запускается станок, который вращает заготовку вокруг оси;
  • резец снимает с заготовки лишнюю древесину, придавая ей необходимую форму.

Чтобы избежать травматизма при работе необходимо соблюдать основные правила техники безопасности:

  1. Не выставлять и не снимать заготовку с работающего оборудования.
  2. Не облокачиваться и не прижиматься к станку во время работы.
  3. Стружку удалять только специальной щеткой.
  4. При работе станок не должен оставаться без присмотра.
  5. Мастер должен работать в защитных очках, чтобы стружка не попадала в глаза.

Токарный агрегат с копиром успешно используется как на крупных серийных производствах, так и в домашних мастерских для изготовления одинаковых изделий. Такой станок можно изготовить самостоятельно, имея ненужный ручной фрезер, лист фанеры и горизонтальные бруски определенного размера.

Копировальное оборудование в деревообработке

Многие любители столярного дела, постепенно расширяя свою инструментальную базу и совершенствуя навыки, приходят к мысли собрать копировальный токарный станок по дереву своими руками. Ведь с помощью этого устройства возможно изготовить точную копию любой детали мебели и выполнит реставрационные работы.

Примечание! В большинстве случаев, конечно, основной фактор, побуждающий людей «изобретать велосипед», является высокая цена на готовое фабричное изделие.

Принцип работы на копировальном станке для древесины довольно прост:

  • Заготовка необходимого размера зажимается в горизонтальном положении.
  • Запускаем устройство, принуждающее заготовку вращаться вокруг своей оси.
  • В свою очередь, также подвижный резец снимает лишнюю древесину, превращая болванку в изделие нужной формы.


Подобные изделия можно получить, работая на копировальном оборудовании

Конструктивно копировальное устройство для токарного станка по дереву представляет собой целый ряд деталей, соединенных друг с другом, так что поработать будет над чем.

Токарный станок по дереву своими руками -из дрели и не только

Деревянные изделия выглядят всегда интересно, особенно точеные, когда вырисовывается красивая и неповторимая структура древесины. Даже, если элементы при точении получаются идентичными по форме и размеру – двух одинаковых вы не найдете.

Известно, что одним из увлечений Петра I была работа на токарном станке, возможно таком.

Поэтому «не царским» это дело не назовет никто, а сделать токарный станок по дереву своими руками по силам многим, и вариантов простых решений здесь – масса. Мы предложим вам несколько удачных, на наш взгляд, реализованных проектов.

Из чего можно сделать токарный станок по дереву

Сделать такой станок не так уж и сложно. Для начала рассмотрим его принципиальную схему.

Передняя бабка на станине крепится жестко. В ней может находиться либо электродвигатель, либо устройство со шкивами, на которое передается крутящий момент от внешнего двигателя. Это может быть самоцентрирующийся патрон, коронная шайба или планшайба с конусным резьбовым стержнем. Задняя бабка может передвигаться вдоль станины и имеет устройство центрирования и поджима заготовки. Упор также подвижен относительно станины в 3-х плоскостях.

Станину самодельного токарного станка по дереву можно изготовить как из металла, так и из самого дерева или толстослойной фанеры. Исключительно из металла должны быть изготовлены либо целиком, либо как минимум основные элементы передней и задней бабки.

Чаще всего для изготовления металлической станины используют уголки – в них проще всего осуществлять затяжку и крепление подвижных элементов станка и они имеют высокую степень стабильности размеров. Но можно использовать швеллер или профильную трубу.

Иногда для подвижных элементов в швеллере фрезеруют паз.

Конструктивные решения передней и задней бабки могут быть разными, но главное условие – идеальная соосность их центров, должно быть соблюдено неукоснительно. Если роль передней бабки выполняет сам электродвигатель, то высота задней бабки подгоняется под него.

Это самый простой способ привода токарного станка, но параметры двигателя должны быть близки к универсальным:

  • частота вращения 1500 об/мин;
  • мощность – от 120 ватт.

Выходной вал такого двигателя может быть проточен под конус Морзе для крепления трехкулачкового патрона от электродрели, в котором в свою очередь зажимаются либо резьбовая шпилька, либо коронка. Реже на валу двигателя через планшайбу, которую надо выточить отдельно, устанавливается большой самозажимной патрон.

Деревянные полноразмерные токарные станки умельцы изготавливают скорее не из практических соображений, а из любви к самому материалу и для демонстрации его конструктивных возможностей, хотя это могут быть полнофункциональные устройства, ничем не уступающие в практическом плане своим стальным собратьям.

Правда времени на изготовление такого красавца уйдет раза в 2 больше, чем на производство металлического, но это компенсируется разницей в стоимости материалов.

Металлический токарный станок по дереву своими руками: чертеж

Для не желающих изобретать велосипед мы предлагаем чертеж универсального, с точки зрения габаритов обрабатываемых деталей, токарного станка по дереву, созданного на основе стальных уголков 50х50.

В чертеже не указан диаметр отверстия для центрального вала передней бабки, т.к. он будет зависеть от выбранного типа привода, а указано только расстояние до его центра. Также, если в передней бабке будет устанавливаться вал со шкивами, то именно эту деталь нужно будет изготовить в двух экземплярах и второй установить в задней части передней бабки. Конечно, в ней можно установить и трубку с подшипниками, на которых вращается центральный вал с выведенными за пределы передней бабки шкивами.

На таком станке можно будет изготовить ножки столов и даже балясины. Если же вам потребуются более длинные точеные изделия, то станину нужно будет удлинить. Все остальные детали делайте указанных размеров, разве что также немного увеличьте длину упора.

Режущий инструмент для токарного станка по дереву можно купить или изготовить самостоятельно.

Главными резцами являются: рейер – проходной или обдирочный резец (на фото 2 и 3 справа) и мейсель – отделочный резец (на фото – 2 средних резца). Остальные служат для получения острых углублений различной формы (слева) и скругленных углублений (правый).

Небольшой металлический токарный станок можно изготовить так, как показано на видео, в нем же приведены размеры всех деталей:

Но для точения большого числа, особенно длинных, однотипных деталей стоит задуматься об изготовлении станка с копиром.

Токарный станок по дереву с копиром своими руками: видео

Собственно сам станок может быть и таким, как предложен выше, только его конструкцию нужно будет доработать, и в качестве режущего инструмента использовать один из универсальных деревообрабатывающих электроинструментов – чаще это болгарка.

Шаблоном для изделия правильной цилиндрической формы, выточенным при помощи копира, служит ровная рейка. Если же нужно получить сложную многоступенчатую форму, то ее профиль вырезается на плоском шаблоне. Он может быть металлическим, фанерным, деревянным, пластиковым и.т.п. и устанавливаться в разных местах, зависящих от особенностей конструкции станков.

Рассмотрим строение одного из таких станков.

Заготовка в данном станке зажимается между коронкой передней бабки и неподвижным конусом задней. Фиксация конуса задней бабки осуществляется контргайкой.

Копир закреплен на поворотном валу на 2-х подшипниках и натяжном ролике от автомобильного привода ГРМ, позволяющих ему свободно перемещаться вдоль вала.

Вал же, в свою очередь установлен на основании так же на подшипниках, дающих ему легко вращаться вокруг оси.

На копире жестко закреплена болгарка, с установленными на ней с небольшим смещением спаренными дисками, позволяющими производить более качественное и чистое точение.

Пилы нужно брать с победитовыми напайками и большими зубьями, способствующими лучшему отведению стружки.

Шаблон можно крепить в удобном месте, не мешающем точению. От шаблона к копиру рисунок профиля передается при помощи поводка, а вот его форма и длина обязательно согласуются с этим местом. Чем тоньше будет кончик поводка – тем точнее он передаст форму от шаблона заготовке, но при этом он должен быть достаточно твердым и жестким.

Интересен вариант, когда роль шаблона выполняет эталонная деталь. Предложенная автором следующего видеоролика система, обеспечивает именно такую возможность, а регулировки ее крепления позволяют вносить некоторые коррективы в толщину тиражируемых точеных деталей.

Использование вместо болгарки ручной циркулярной пилы, с размещением шаблона спереди – тоже довольно прогрессивный вид токарного станка по дереву с копиром. Он позволяет сделать его более компактным, но совмещение ручки управления с поводком не позволяет сделать его достаточно тонким, поэтому очень точной передачи формы при такой компоновке не произойдет.

А дисков на пилу также следует ставить два.

Токарный станок по дереву из дрели своими руками

Безусловно, самым простым будет изготовление токарного станка по дереву с использованием стандартного электроинструмента, в первую очередь – дрели, хотя существуют приспособления и заводского изготовления.

Желательно, чтобы дрель имела достаточную мощность, кнопку фиксации во включенном положении и регулировку оборотов.

Рассмотрим несколько схем и начнем с самой простой, когда не требуется использование задней бабки. Это возможно при изготовлении небольших по диаметру и не очень длинных изделий.

В этом случае достаточно удобным способом закрепить саму дрель, в патроне дрели установить отрезок резьбовой шпильки или резьбовую часть мощного самореза, а в заготовке засверлить под них отверстие соответствующего диаметра. В качестве упора сгодится любой, соответствующий по высоте брусок.

А вот и подходящее видео:

Если же без задней бабки не обойтись, то ее функцию частично могут выполнить слесарные тиски, просто дрель при закреплении нужно будет позиционировать относительно них.

И все же наиболее распространены самодельные токарные станки на основе дрелей, имеющие деревянную станину и, как минимум, примитивные задние бабки.

Кстати, роль коронки, закрепляемой в самозажимной патрон дрели, с успехом может выполнить перьевое сверло по дереву. Чтобы оно не начало снимать стружку с торца заготовки при подведении инструмента, на этом торце нужно сделать прорезь под крылья сверла и засверлить центр.

Показанный же на видео токарный станок из мощной дрели, мало чем уступает стационарным станкам, рассчитанным на обработку деталей таких же габаритов, а его возможность получения более высоких, чем у них оборотов, позволяет произвести более качественную финишную обработку изделий.

Для создания домашнего токарного станка можно использовать не только дрель, но и угловую шлифмашинку.

Правда, желательно, чтобы она имела регулировку оборотов, потому что 10 и более тыс. об/мин для таких станочков – многовато.

Для домашних мастеров, умеющих и предпочитающих работать с металлом, предлагаем такую конструкцию токарного станка из электродрели.

А вот самозажимной патрон в качестве задней бабки может быть применен и в любой другой конструкции.

И маленькое видео напоследок. Может показаться, что это игрушечный станок, но с его помощью реально изготовить достаточно большой перечень полезных вещей: от дверных ручек и рукояток к ручному инструменту до шахматных фигур.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Токарный копировальный аппарат

Pro - Vega Woodworking

Описание продукта

ЧТО ДУПЛИКАТОР ДЕЛАТЬ?

Для всех, кроме самых опытных ручных токарных станков, дубликатор Vega Pro обеспечит гораздо более быстрое снятие материала, хорошую чистоту поверхности на большинстве видов древесины и возможность изготавливать дубликаты шпинделей, которые точно такие же. Дубликатор обеспечивает превосходный контроль над инструментом, делая токарную обработку более безопасной, быстрой и точной.

КАК ЭТО РАБОТАЕТ?

Дубликатор работает по тому же принципу, что и ключ-фрез.Вы либо делаете шаблон (в котором есть профиль токарной прорези), либо монтируете оригинальный токарный станок, который вы хотите скопировать (максимальный диаметр 4 дюйма для исходных токарных токарных станков). Избыточный материал быстро удаляется путем фиксации движения резцов внутрь наружу и поворота маховика дубликатора для перемещения резца вдоль оси станины токарного станка. Затем выполняются последние пропилы, начиная с высоких точек поворота в бухты.

МОГУ ЛИ Я ИСПОЛЬЗОВАТЬ ДОЛОТО?

Да.Первый вариант - снять дубликатор, ослабив 2 болта. Второй вариант - установить дубликатор на тыльную сторону токарного станка и перевернуть резак вверх ногами. Это дает вам доступ к передней части токарного станка для ручной токарной обработки. Третий вариант доступен только тем, у кого есть токарно-реверсивный станок. Этот вариант заключается в установке дубликатора спереди и ручном повороте с задней стороны токарного станка с перевернутым шпинделем. Обратите внимание, что некоторые токарные станки могут быть сконструированы таким образом, чтобы предотвратить установку Vega Duplicator на задней части станка.

НАСКОЛЬКО ГЛУБОКУ Я МОГУ СДЕЛАТЬ?

Может уменьшать диаметр до 3/4 ″ за проход. Для получения такого глубокого пропила необходима прочная заготовка, которая не прогибается под нагрузкой, и токарный станок с соответствующей мощностью (минимум 3/4 л.с.).

ОТЛИЧНЫЕ ХАРАКТЕРИСТИКИ

ЖЕСТКОСТЬ - Обеспечивает надежную фиксацию фрезы на месте для получения гладкого реза.

ДОЛГОВЕЧНОСТЬ - Тяжелая конструкция и материал с низким коэффициентом трения делают инструмент очень прочным.все точки износа имеют механические приемники.

ПРОСТОТА ЭКСПЛУАТАЦИИ - Все органы управления расположены для быстрого и удобного доступа.

ПРИНАДЛЕЖНОСТИ

Slender Turning Accessory 1.875
Движущийся люнет, решающий проблему «хлестания» шпинделей. (Потому что они конструктивно слабы из-за отношения длины к диаметру.) Это устройство крепится болтами к передней части каретки дубликатора и поддерживает шпиндель внутри большого подшипника с помощью 4 противостоящих установочных винтов диаметром ¾ дюйма (справляется с диаметром до 1 7/8 дюйма) квадратный сток).

Спиральная насадка
Поверните шпиндель с помощью резака для дубликатора, а затем установите на него фрезер. Спиральная насадка вращает шпиндель во время резки канавок или язычков. Имеет встроенную индексную пластину на 24 зубца.

Кронштейн фрезы
Позволяет установить фрезерный станок с круглым двигателем на шпиндель держателя инструмента дупликатора. Используйте индексатор токарного станка, чтобы расположить токарную станцию ​​для фрезерования. Новая конструкция позволяет устанавливать фрезер вертикально или с наклоном назад для обработки точения большего диаметра.

Diamond Vee Cutter
Это высокопроизводительная режущая система, использующая двухсторонние твердосплавные пластины. Преимущества включают превосходное качество поверхности при токарной обработке, длительный срок службы фрезы, отсутствие заточки, возможность индексирования для быстрой и точной смены инструмента. Отлично подходит для большинства пород дерева.

Специальные фрезы
Фрезы для квадратных уступов - это фрезы с твердосплавными пластинами для чистой под углом 90 градусов левой или правой кромки. Он использует вставку в стиле Diamond Vee для резки мебельных ручек и круглых форм.Оба являются индексируемыми инструментами.

Люнет
Люнет крепится болтами к станине токарного станка. Имеет 2 рычага с мягкими роликами и подшипниками. Мягкий материал предотвращает сжатие древесины при отжиме. Это обеспечивает плавную и тихую работу люнета. Эта конструкция очень хороша для небольших партий деталей или случайных длинных шпинделей.

Создатель шаблонов
Этот инструмент позволяет быстро и легко нарисовать профиль на материале шаблона из оригинального точения.Просто поместите мастер токарного станка и проследите профиль, используя инструмент для создания шаблона. Затем карандашом прорисовывается профиль на материале шаблона. Вырежьте шаблон и сделайте поворот.

Дубликатор токарного станка по дереву, Дубликатор токарного станка по дереву Поставщики и производители на Alibaba.com

Добавьте их. Дубликатор токарного станка по дереву в свой репертуар инструментов, сделав выбор на Alibaba.com. Эти прочные. Дубликатор токарного станка по дереву установил стандарт для механических инструментов этого типа. Чувствуйте себя уверенно, совершенствуя свое мастерство с одним из высококачественных. Дубликатор токарного станка по дереву в наличии. Просмотрите сотни вариантов в соответствии с вашими предпочтениями и потребностями. Дубликатор токарного станка по дереву

разработан специально для деревообрабатывающей промышленности. Дубликатор токарного станка по дереву Дубликатор работает путем воздействия на вращающуюся заготовку неподвижного режущего инструмента. Их скорость контролируется простой и простой в использовании системой шкивов. Широкий ассортимент. Дубликатор токарного станка по дереву можно приобрести на Alibaba.com очень эффективны для резки, шлифования, сверления, торцевания, поворота и деформации деревянных заготовок.

Как один из самых универсальных станков в обрабатывающей промышленности. Дубликатор токарного станка по дереву обеспечивает точность и свободу индивидуального выражения при работе с деревянными деталями. Файл. Дубликатор токарного станка по дереву доступен в огромном ассортименте с ручными и автоматическими опциями. Выберите любой из них. Дубликатор токарного станка по дереву в соответствии с вашими предпочтениями стиля, скорости и размера.Получите полное удовлетворение от своего выбора с инструментом, который обеспечит качество и результаты, которых вы заслуживаете при выполнении проектов. Это идеальный подарок для всех, кто специализируется на работе с деревом или любит его.

Воспользуйтесь удивительными предложениями и невероятными скидками, которые доступны при покупке этих невероятных продуктов. Дубликатор токарного станка по дереву представлены на Alibaba.com. Выполняйте свой следующий DIY-проект как профессионал с одним из надежных.Дубликатор токарного станка по дереву от любого из наших проверенных поставщиков, производителей и оптовиков. Эти продукты сертифицированы и доступны с обширным послепродажным обслуживанием.

Дубликатор токарного станка по дереву с угловой шлифовальной машиной: 11 ступеней (с изображениями)

Узел угловой шлифовальной машины собирается так, что центральная линия оправки находится на том же уровне, что и центральная линия токарного станка, а ось вращения параллельна станине токарного станка. Регулируемый толкатель прикреплен к передней части узла угловой шлифовальной машины и откалиброван так, чтобы быть на одной линии с фрезой, как показано на фотографии.

Стол со стальным верхом прикручен к станине токарного станка между центрами. Сталь обеспечивает гладкую поверхность для скольжения дубликатора, а сталь обеспечивает магнитную поверхность для переключателей Mags на держателях шаблона. Дно следует обработать восковой пастой, чтобы уменьшить трение.

Выкройки представляют собой половину полноразмерного профиля, разделенного по центральной линии, напечатанного на бумаге и приклеенного к фанере 3/16 дюйма (5 мм). Они прикрепляются к держателю шаблона винтами и размещаются на столе относительно к месту заготовки между центрами, а также к центральной линии токарного станка. Наконец, крепления шаблона фиксируются на месте с помощью переключателей Magswitch.

Ослабьте рукоятку на толкателе и отрегулируйте револьверную головку глубины резания до максимального значения. Переместите толкатель, пока калибровочный винт не соприкоснется с револьверной головкой глубины резания, и снова затяните рукоятку. Дубликатор будет работать, если токарный станок вращается в прямом направлении, но я рекомендую запустить токарный станок в обратном направлении. Теперь запустите токарный станок и установите скорость 650 об / мин. Это рекомендуемая скорость, рекомендованная производителем фрезы.Затем запустите угловую шлифовальную машину и начните надрезы на ложе. Следуя за краем шаблона, медленно опускайте припуск в глубокие участки шаблона. После каждого прохода останавливайте угловую шлифовальную машину, отрегулируйте револьверную головку глубины резания до следующего уровня и сделайте еще один проход.

Черновая обработка заготовки намного проще и безопаснее, если использовать регулировочные шайбы для направления дубликатора вдоль заготовки, чтобы удалить только желаемую глубину резания. Наилучшие результаты достигаются при медленном, устойчивом движении и менее агрессивном съеме материала.

ВНИМАНИЕ!

Режущие лезвия, рекомендуемые для этого проекта, очень агрессивны и могут удалить большое количество материала за один раз. Вы должны, и я повторяю, ДОЛЖЕН удалять материал медленно и неглубоко, иначе лезвие может захватить и повредить заготовку ИЛИ , что еще хуже - ВАС . Держите дубликатор (узел угловой шлифовальной машины) обеими руками за стол во время резки.

Работа с токарно-копировальным аппаратом

Один из моих постоянных клиентов часто заставляет меня делать ему скалки для французского теста.Этот заказ был на 60 булавок. Вам это кажется пугающим? Что, если я скажу вам, что с помощью дубликатора токарного станка я могу их все одинаково повернуть, завершив шлифовку примерно за 5 минут? Заинтересованы?

Видео на YouTube, которое я снял для дополнения этой статьи, показывает одну из булавок из орехового дерева, которую я повернул для своего клиента.

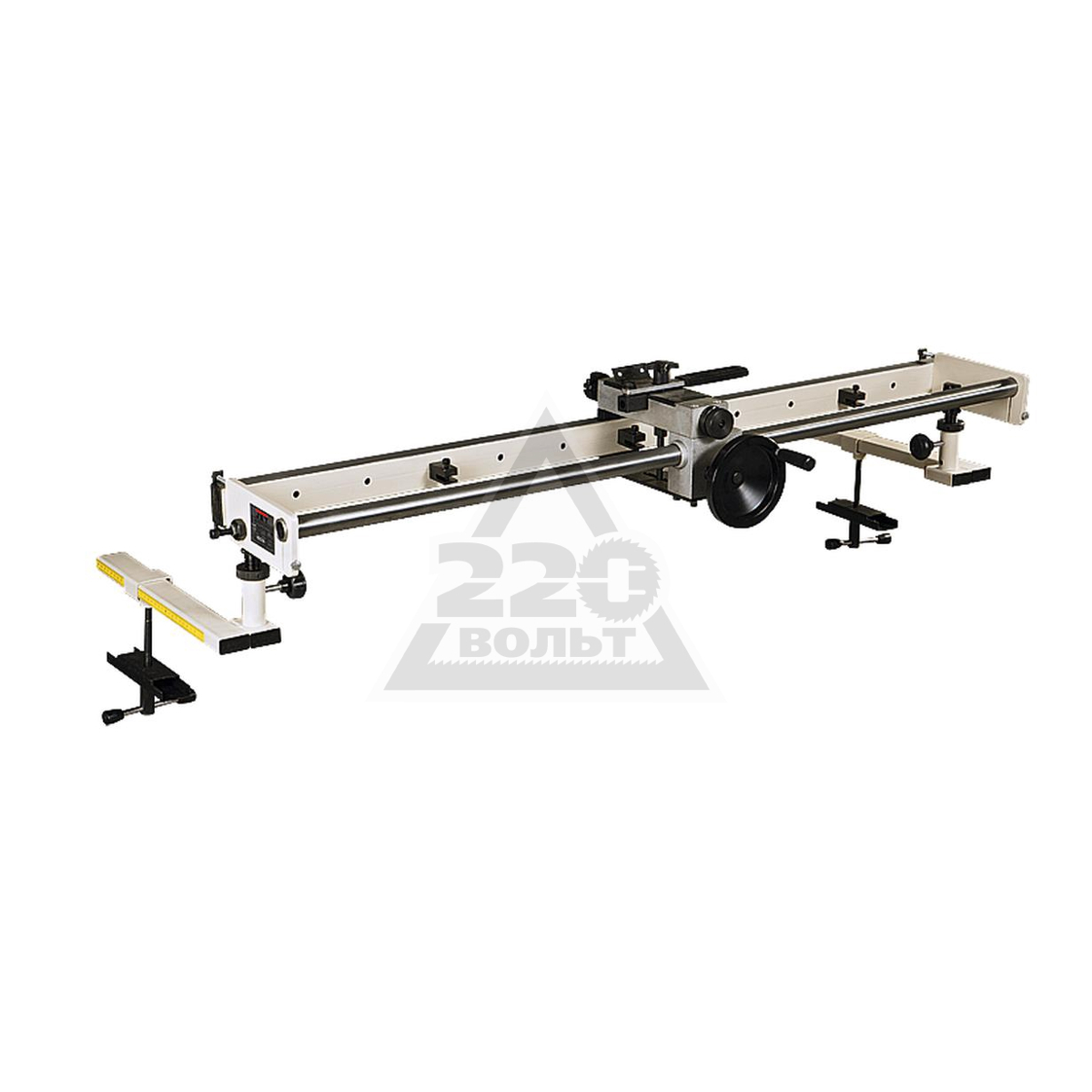

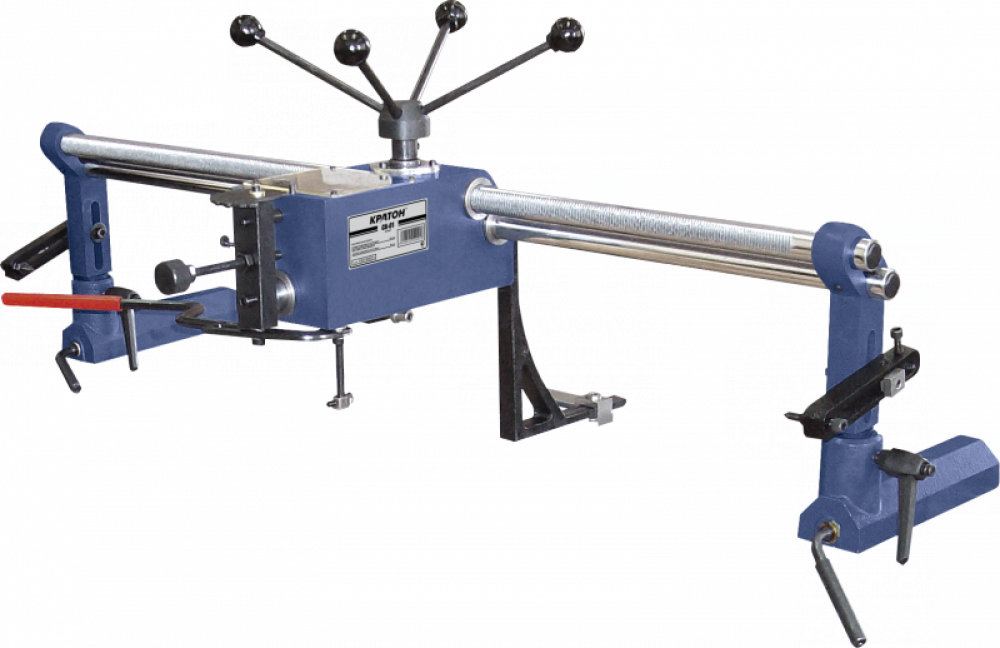

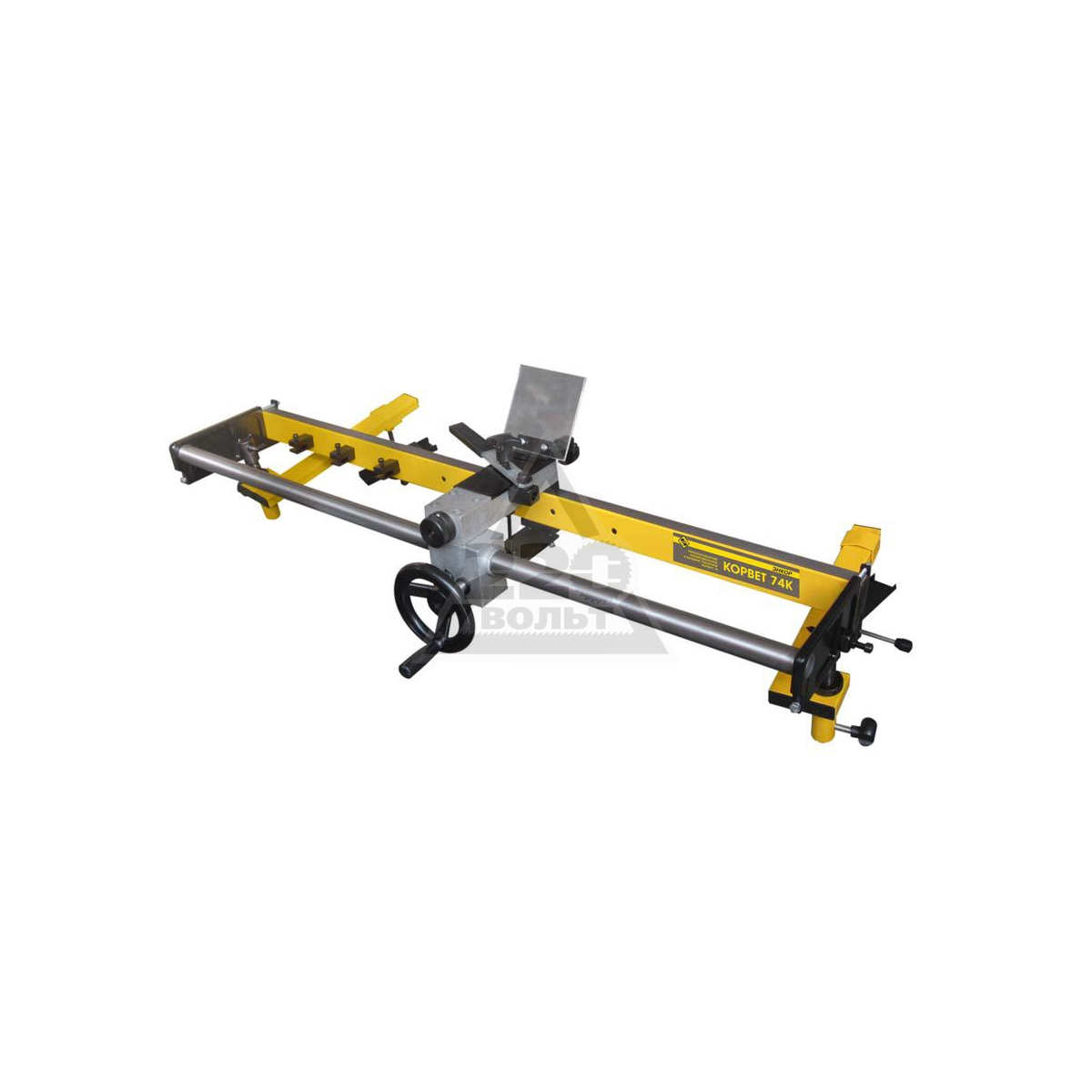

Очевидно, что первым делом нужно купить дубликатор и установить его на токарный станок. Будьте осторожны здесь, так как за все вы получаете то, за что платите. Я купил свой дупликатор Vega несколько лет назад и остался им очень доволен.

Здесь вы можете видеть, что я установил его на свой токарный станок, тщательно выровняв его.

Прежде чем мы зайдем слишком далеко, дайте краткое описание нескольких ключевых частей, на которые я буду ссылаться на протяжении всего информационного бюллетеня. На фотографии выше вы видите стилус, который будет следовать узору или шаблону. Я также выделяю ручку блокировки глубины, которая фиксирует фрезу на определенной глубине.


Начнем с бланка. Булавка информационного бюллетеня имеет размер около 20 дюймов и представляет собой ламинированную заготовку; булавка YouTube выполнена из орехового дерева и имеет размер около 22 дюймов.Я обрезал края настольной пилы, чтобы ускорить поворот. Я отметил центр на каждом конце вместе с центром заготовки.

Эта центральная метка будет использоваться для совмещения с шаблоном, который также отмечен в центре. Показанный здесь шаблон я вырезал из куска МДФ 1/4 дюйма на своем лазерном станке, но его также можно сделать сабельной пилой или ленточной пилой. Только не забудьте отшлифовать край гладко. Вы также можете настроить дубликатор на следовать готовой детали - идеально, если вы пытаетесь скопировать готовый шпиндель для лестницы, например.


Затем я установил заготовку между центрами. Это требует особого внимания. Очень важно НЕ прикладывать слишком большое давление на заднюю бабку, так как повышенное давление увеличивает вероятность "взбивания" в центре заготовки. Я обнаружил, что идеальным является абсолютный минимум давления. 2-дюймовый привод Elio идеально подходит для этого случая, поскольку я приложил значительное давление, чтобы вставить 3 ведущие штифты в конец заготовки, и затем я могу ослабить заднюю бабку, чтобы удерживать заготовку практически с нулевым давлением. Я перепробовал все типы приводных центров и обнаружил, что наши диски Elio действительно являются наилучшим вариантом.


Далее нам нужно установить шаблон и выровнять шаблон по центру заготовки. Совместите резак с центром заготовки, затем установите шаблон винтами с накатанной головкой. Центр шаблона совмещен со стилусом.
Пришло время начать поворот. Используя Т-образную рукоятку, я продвигаю режущий наконечник в заготовку. Так как на этом этапе заготовка слишком велика, вы можете действовать относительно агрессивно с этой резкой.Я считаю, что лучше всего работает токарная обработка на высокой скорости токарного станка. Затем я использую штурвал корабля, чтобы переместить режущий наконечник от одного конца к другому, а затем обратно, чтобы просто повернуть бланк.


Здесь вы видите перевернутую заготовку. Этот процесс занимает всего пару минут.



Теперь, когда заготовка повернута, она чуть больше, чем готовая деталь. Пришло время, чтобы стилус следовал шаблону. Я начинаю с центра заготовки и начинаю с того, что осторожно продвигаю резак в заготовку, двигаясь вперед и назад, пока игла не будет скользить по шаблону.Когда мы дошли до этой точки, я следую по шаблону в сторону задней бабки, перемещая колесо корабля вправо.


Когда я обнаруживаю, что снимаю слишком много материала за один раз, я фиксирую глубину режущего наконечника, затягивая ручку глубины. Здесь я использовал две руки только для того, чтобы эффективно показать ручку. После затяжки я «грубо» перехожу к концу заготовки. Затем я ослабляю ручку регулировки глубины и возвращаюсь к точке, где я снова могу следовать шаблону. Следите за тем, чтобы режущая головка не попала назад во время точения.Я повторяю этот процесс, пока не дойду до конца заготовки.



Продолжая следовать шаблону, мы подошли к концу заготовки. Здесь я немного сбавляю скорость, когда мы доходим до довольно небольшой части поворота. Мягкое прикосновение здесь - хорошая идея.



Теперь я возвращаюсь к центру и повторяю процесс для другой стороны поворота.


Теперь заготовка повернута до своих конечных размеров по шаблону и готова к шлифованию.И Брайан, и я люблю использовать наждачную бумагу на вспененной основе Siasoft для большей части токарной обработки. Хотя он относительно дорогой, он служит долго и отлично подходит для большинства токарных операций. Обратитесь в местный магазин красок, чтобы узнать, есть ли они у них. Я начинаю с зернистости примерно 80, быстро перехожу от зернистости к зернистости и заканчиваю примерно 220. Этот процесс занимает всего пару минут.

Вот отшлифованная деталь, готовая к отделке.


Я использую финиш пищевого качества, в данном случае финиш салата.Я наношу щедрый слой отделки с выключенным токарным станком, а затем включаю станок, чтобы отполировать поверхность.



Вот готовая скалка для французских кондитерских изделий, готовая к использованию. Отличный продукт, который приносит хорошие продажи и продает традиционную скалку. Как я уже упоминал в начале статьи, этот проект был вдохновлен недавним заказом одного из моих постоянных клиентов. Здесь вы видите булавки, которые я сделал для своего клиента, в спецификации которых было отверстие на конце стержня. Это потребовало дополнительной разметки и затем точного сверления отверстия.Мой покупатель предпочитает сам закончить булавки.

Здесь вы видите маркированные продукты, обрезанные углы и готовые штифты.

Подтекст заголовка (появляется под заголовком на странице):

Токарный станок Рышарда, с копировальной приставкой

Привет Матиас

Зима здесь в разгаре, поэтому проекты вне дома невозможны. Поэтому я решил построить еще один станок для обработки дерева - токарный станок, с копировальной насадкой.

Я сделал всю конструкцию из обрезков бука, ясеня и фанеры. Я свел расходы к минимуму и сделал это из деталей, которые у меня уже были.

Электродвигатель мощностью 450 Вт, 2800 об / мин, 230 В, от плиткорезы. который я не использовал несколько лет. Купил во время строительство моего дома восемь лет назад. С тех пор он простаивал на полке.

Болты, гайки, шайбы, подшипники, выключатель, розетка и кусочки проволоки. взяты из запасов от предыдущих покупок.Единственная новая покупка был ведущий шкив.

Из-за ограниченного пространства в моей мастерской, которая также является гаражом, токарный станок является модульным, легко разбирается и хранится. Я приурочил демонтаж токарного станка и положил на полку - минут 10 ушло.

Токарный станок состоит из шести модулей:
- Цоколь и кровать,
- Привод,
- Модуль питания,
- Головной вал,
- Задняя бабка,
- Подставка для инструмента


Основание и станина

Основание станины токарного станка изготовлено из бруса сосны, склеенного в блок 95х30х3 см.Станина токарного станка изготовлена ​​из ясеня, образуя две асимметричные Т-образные формы шириной 5 см, и вклеил в пазы, вырезанные в основании, как видно на картинке.

Приводной модуль

Мотор с фланцевым креплением прикручен к крышке коробки. Шкив на моторе устанавливается там, где изначально было полотно для пилы для плитки. Моторный блок подвешен и откидывается от основания. Это обеспечивает натяжение ремня силы тяжести и упрощает отсоединение привод от базового блока.Я могу использовать моторный модуль, чтобы управлять своим Следующая машина - барабанная шлифовальная машина, которую планирую построить в ближайшее время.

Силовой модуль

Силовой модуль представляет собой небольшую коробку с клавишным переключателем, и двойная розетка. Могу добавить электронный регулятор скорости. На модуль подается напряжение 230 В. Одна розетка предназначена для двигателя, другая - для двигателя. для питания лампы или маршрутизатора для моей копии.

Передняя бабка

Передняя бабка 145 х 305 х 290 мм.Жилье Клееный брус и фанера толщиной 40 мм. Шпиндель находится на 220 мм выше основания. Шпиндель изготовлен из стержня с резьбой М20, длиной 200 мм, на шариковых подшипниках. любой конец. Шкив шпинделя имеет диаметр 120 мм, а шкив двигателя tge - 60 мм, Таким образом, скорость шпинделя составляет 1400 об / мин. Позже к нему был добавлен второй шкив. позволить токарному станку работать со скоростью 2800 об / мин (второе изображение слева)

Зубцы привода нарезаются на цилиндрическую гайку, прикрепленную к шпиндель.

Лицевая панель имеет диаметр 135 мм.


Модуль задней бабки

Задняя бабка 180 х 215 х 160 мм. Каркас склеен из досок бука и ясеня. Шпиндель находится на 170 мм над станиной (на 220 мм над основанием).

Деревянный брусок в форме перевернутой буквы T используется для зафиксируйте заднюю бабку на станине.

Шпиндель задней бабки изготовлен из стержня с резьбой M20 длиной 350 мм.Вращение рукоятки на конце перемещает ее из стороны в сторону.

После установки на заготовку положение фиксируется затянув зеленую ручку на левом рычаге задней бабки.

Стяжная гайка M20 является частью центра шпинделя.


Модуль упора для инструмента.

Подставка для инструмента представляет собой шарнирный деревянный рычаг. Он прикрепляется к кровать как задняя бабка. Суставы иметь фиксирующие ручки на винтах.Вершина подставки для инструмента покрыта стальной пластиной.


Копировальная приставка (эксперимент)

Это приспособление позволяет использовать повторяющиеся предметы, такие как ножки мебели, балясины лестниц, Ручки стамески изготовить по шаблону.

Он состоит из основания и слайдера с двумя рычагами, который едет на труба 3/4 дюйма. Копировальная насадка крепится к основанию. токарного станка.

Нижний рычаг слайдера имеет толкатель диаметром 5 мм. штифт, который следует за шаблоном, и верхний рычаг устанавливает маршрутизатор.

Обе ручки слайдера одинаковой длины и под углом 90 градусов. друг другу. Кусок трубы, где соединяются руки, действует как втулку, позволяющую скользить по трубе 3/4 дюйма.

Фрезерный станок имеет крепление диаметром 43 мм возле цанги, которое установлен в рукоятке, предназначенной для использования на дрели. Ручка устанавливается в паз на рычаге слайдера.

Ты должен быть осторожен.Я использовал маску для лица на роутере.


Копировальный аппарат используется следующим образом: Поднимите резак над материала, запустите токарный станок, затем медленно опустите маршрутизатор. Он может удалить только 2-3 мм за раз.

Характеристики маршрутизатора:
Мощность: 400 Вт
Напряжение: 230 В
Скорость: 26000 об / мин
Цанга фрезы: 6 мм

Примечание:
Вместо фрезера можно использовать простой режущий инструмент. Это моя первая попытка копировать токарный станок. Я все еще экспериментирую. Возможно, я попробую установить на него фиксированный резак.

Рышард Гренда


Позже Рышард прислал мне несколько фотографий копировального станка с использованием фиксированное долото (см. ниже).
Рышард добавляет:

Угол лезвия ножа очень важен!

Видео, показывающее, как собираются токарный станок и копировальный резчик:


Видео, демонстрирующее использование копировального станка:

Другие проекты Рышарда:


Вы можете связаться с Рышардом по адресу: (вам нужно будет ввести это)
Пожалуйста, пишите на польском языке или короткими простыми предложениями, так как Рышард не знает английского и полагается на переводчик Google.


См. Также:



Более проектов читателей на woodgears.ca

Лучший копировальный токарный станок по дереву - Отличные предложения на копировальный токарный станок по дереву от мировых продавцов копировальных токарных станков

Отличные новости !!! Вы попали в нужное место для токарного станка по дереву.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший токарный станок по дереву станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели токарный станок по дереву на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в копировальном токарном станке по дереву и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести copy wood lathe по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Продажа токарных станков по дереву новые и б / у

  • Токарный станок Minimax mod-T-124 с копировально-кулачковым патроном

  • 4TO301502 Токарный станок для ножек стола Genini мог. G300 - макс. диаметр поворота. 300 мм. - Макс. Длина поворота мм. 800 - п. 4 вагона

  • Windoor plus - unita ’operativa doppia cn a 9 assi per la lavorazione del pannello - porta Автомат, обеспечивающий высокую надежность, исключительную точность и высокую производительность...

  • МЕХАНИЧЕСКИЙ ВЕРТИКАЛЬНЫЙ КОПИРОВАТЕЛЬНЫЙ СТАНОК СТАНДАРТНОЕ ОБОРУДОВАНИЕ Шпиндели NR.4 для одновременного копирования 4 заготовок. Регулируемое вращение инвертором. Движение шпинделя бронзовой шестерней ...

  • Автоматический копировальный станок Bulleri 4 штуки длина 1150 мм расстояние между центрами 300 мм https://www.macchine-legno. com/

  • Копировально-токарный станок Locatelli максимальная длина 800 мм https://www.macchine-legno.com/

  • 4TO451906 Копировально-токарный станок Valeri мод.4 м / 65 зи - п. 4 шлифовальных агрегата - Макс. рабочая длина - скорость подачи 0-1 м / мин.

  • 4TO452001 Валери вертикально-копировальный станок 4м / 65 э - б / у -а диски -с шлифовальными машинами -рабочая длина мм. 1250

  • Ручной токарный станок Mvm Mod.T1200 с копировальным аппаратом

  • MN200 - Токарный станок SCM Модель T124 1998 год Ручной токарный станок по дереву SCM T124 Наконечник / наконечник 1100 мм Регулируемая скорость Шпиндель / пластина Используемые размеры 180 x 70 x 140 см Вес 250 кг

  • Код товара MN151 Токарный станок по дереву марки Centauro Модель ТМ 1200 Знак CE Ручной токарный станок размеры 220 х 60 х 124 см Масса 200 кг.

  • Полуавтомат токарный Genini мод.kafiro s-90

  • Токарный станок locatelli volcano b с расстоянием копирования 1200

  • Б / у токарный станок Baldoni с расстоянием копирования - 1200 бит Код. 10840

  • Токарный станок Gennari с копией, расстояние между центрами 1000, v.380

  • CENTAURO LATHE MOD.T2 6 СКОРОСТЕЙ, ТОЧКИ РАССТОЯНИЯ 1000.

  • Полуавтоматический токарный станок с расстоянием копирования 900 мм. 8667ml б / у

  • Полуавтомат токарный с 2 ​​точками Копирование расстояние 1 Mt.

  • Винтовой фрезерный станок OMB - ITALIA 1200 Максимальная длина заготовки мм 1200 Скорость шпинделя 1 ° / скорость 2 ° Фреза влево / вправо - скорость 1 ° / скорость 2 ° - Двигатель ...

  • Токарный станок с копировальным устройством MINIMAX (SCM Group) T-124- Стандарт CE Технические данные Расстояние между центрами мм 1150 Высота центров ...

  • Б / у токарный автомат Oma мод. 90 / а - 3 вагона - Макс. рабочая длина 900 мм

  • Токарный станок GOMAD DNXA место расположения Гожув-Велькопольски Условия доставки Выбери свой Стоимость доставки J3hwdr Заявление Тип запуска Заявление описание Комментарии Токарный станок GOMAD суппорт. ..

  • Полезная длина макс. 1200 2 черновых инструмента 3 группы отделки Не CE использовал рабочий

  • очень прочная и тяжелая конструкция из стали / серого чугуна с широкой станиной регулирование скорости через преобразователь частоты (2 ступени) ход вперед / назад, ЖК-индикация скорости long t ...

  • - станина станка, стойка, хвостовая бабка и передняя бабка из серого чугуна -головный приклад можно повернуть - варианты копировального устройства: с эталонной заготовки или выкройки -Максимум.длина копирования 1000 мм -хвостовая бабка ...

  • Мощность шпинделя 4кВт Количество шпинделя 1 Количество инструментов 2 Макс.подача ...

  • АВТОМАТИЧЕСКИЙ КОПИРНЫЙ СТАНОК ИСПОЛЬЗУЕМЫЙ БРЕНД BACCI https://www.macchine-legno.com/

  • т 124 Расстояние между наконечниками 1150 мм Высота наконечников 200 мм 4 скорости шпинделя 570/1000/1850/2500 об / мин Мощность трехфазного двигателя S1 1,1 кВт (1,5 л.с.) 50 Гц

  • Гидравлический копировальный аппарат 2 рабочих ножа 3 вертикальных ножа Максимум. расстояние между центрами 1200 мм Высота центров стола 170 мм Скорость вращения вала об / мин 900/1500/2100/2800 Мощность двигателя 4 / 5,5 ...

  • токарно-копировальный автомат BULLERI 110/4 - LS. подержанный гидравлическое движение состоит из 4 мандринов расстояние между мандринами мм. 320 Максимум. полезная рабочая длина мм. 1100 макс ....

  • шпиндель M33 DIN800 станина станка из серого чугуна, задняя бабка, упор для инструмента и головка из серого чугуна Задняя бабка MT2 с системой быстрой фиксации чрезвычайно тихий привод с поликлиновым ремнем бывший...

  • АВТОМАТИЧЕСКИЙ ГИДРАВЛИЧЕСКИЙ ВЕРТИКАЛЬНЫЙ КОПИРОВАТЕЛЬНЫЙ ТОКАР Тип GENNARI LM120 / 4A. Подержанный 4 шпинделя + копия гидравлическое движение каретки скорость подачи ...

  • Токарные станки по дереву HEMPEL Тип CHS 12 Б / у 3 башни

  • Tornio Landonio Misura Massima Lavoro 1300 мм с внутренним диаметром 200 мм и внутренним диаметром 50 мм

  • Fermo dell'albero meccanico - Светодиодная лампа с подсветкой la zona di laavorch deccarsi alla lavorazione al tornio senza impeganer troppo spazio in labratorio.

  • Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
