Торцовочный станок ЦТ10-4 – цена, отзывы, характеристики с фото, инструкция, видео

Торцовочный станок ЦТ10-4 предназначен для поперечной и угловой распиловки (торцовки) досок, брусков и щитов, а также выборки вырезки дефектных мест.

Станок предназначен для поперечной и угловой распиловки (торцовки) досок, брусков и щитов, а также выборки вырезки дефектных мест.

Рекомендуется для мебельных и столярных производств любой сложности.

Пила с электродвигателем крепится на каретке, которая обеспечивает перемещение пилы параллельно над плоскостью стола.

Пильная каретка располагается на колонне и имеет возможность поворота в горизонтальной плоскости для углового пиления (вращение вокруг колонны).

Особенности оборудования:

  • применение зарезаемого стола исключает сколы со стороны нижней пласти детали;
  • прецизионная каретка пильного узла перемещается на восьми подшипниках и обеспечивает высокую точность распила;
  • точной настройки на размер производится упором и прижимом;
  • каретка автоматически возвращается в исходное положение;
  • пильная каретка при пилении под углом выставляется на нужный угол по лимбу на колонне;

Характеристика ЦТ10-4
Размеры обрабатываемого материала не более, мм:
– толщина 100
– ширина 500
Ход пильного суппорта, мм 500
Наибольший диаметр устанавливаемых пил, мм 400
Диаметр шпиндельной насадки, мм 50
Угол поворота траверсы, град 90
Привод подачи инструмента Вручную
Частота вращения шпинделя, об/мин
2850
Мощность эл. /двигателя, кВт 3
Габариты, мм 6300х950х1350
Масса ЦТ10-4 ЦТ10-4 , кг 360

Станок комплектуется приставными столами.

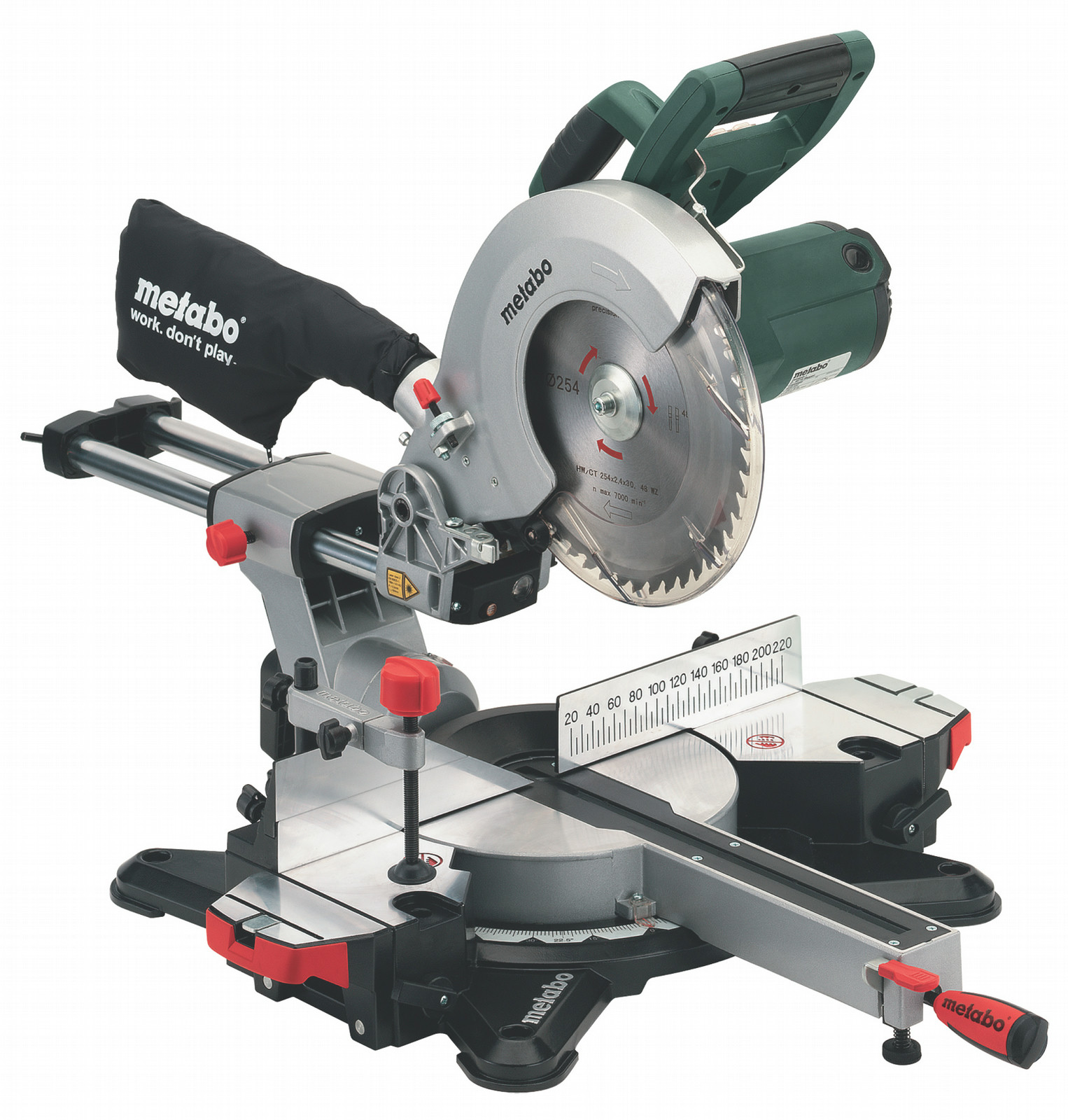

Торцовочный станок по дереву – характеристики и применение

Для того, чтобы распилить небольшие заготовки, да еще и с высокой точностью, стоит воспользоваться торцовочным станком. Внешне он очень похож на самую обычную ручную дисковую пилу. Для достижения высокого уровня качества и точности его крепят на раму.

Конструкция торцовочного станка

Прежде, чем приступить к созданию торцовочного станка своими руками, стоит ознакомиться с главными конструктивными особенностями. Именно ими определяется качество и параметры торцевания досок или прочих древесных материалов. Важный показатель качества оборудования – это уровень точности реализации работ по дереву.

От этого зависит геометрия материала, что в свою очередь определяет факторы для производственных линий, а также во время работы в домашней мастерской.

В составе торцовочного станка должны обязательно присутствовать:

  • пильный блок имеет в своем составе электродвигатель и систему передачи крутящего момента на рабочий вал, на котором установлен пильный диск
  • система опускания/поднимания бока обработки. Чаще всего она является системой кронштейнов с амортизирующими устройствами в виде пружин
  • рабочий стол нужен для того, чтобы зафиксировать заготовки в конкретном положении по отношению к диску. В таком столе может присутствовать поворотный механизм для реализации торцевания сложных по конфигурации изделий.

В процессе работы с досками торцовочные станки создают большой объем стружки и древесной пыли. Чтобы механизм не засорялся нужна система принудительного удаления отходов из области обработки.

Для того, чтобы осуществить торцевание под углом стоит предпочесть модели, имеющие функцию поворота диска под определенным углом.

Характеристики оборудования

Необходимо просчитать все характеристики, которыми должен обладать торцовочный станок для обработки древесины. Они непосредственно зависят от габаритов заготовки, ее конфигурации и требований к качеству торцевания.

Прежде всего нужно выяснить требуемую глубину реза и скорость обработки. Для бытового использования подойдет настольная модель. Крупные станки, используемые на производстве, имеют несколько блоков распиловки и некоторые дополнительные функции.

Однако, в независимости от конструктивных особенностей торцовочный станок имеет такие технические параметры:

  • максимальный и минимальный размер пильного диска. Этот параметр отвечает за глубину распила и размеры будущего оборудования
  • расстояния от торцевой части пильного диска до рабочего стола
  • габариты поворотного блока, если он предусмотрен конструкцией станка
  • уровень мощности электродвигателя основного привода
  • количество оборотов и возможность их изменения.

Чтобы подключить стружкопылесос нужно точно знать сечение подводящего патрубка. Если его размер нестандартный, то можно воспользоваться переходниками. Еще для более надежной фиксации досок можно использовать дополнительные компоненты – струбцины. Их конструкция и конфигурация непосредственно зависят от габаритов заготовки.

Простой торцовочный станок

Создать самодельный торцовочный станок по дереву можно в домашних условиях. Однако, для этого важно грамотно составить схему будущей конструкции и приобрести материалы для ее создания. Основным режущим инструментом можно взять ручную дисковую пилу.

Самым элементарным вариантом сборки торцовочного инструмента для досок можно назвать установку на заводскую опору дисковой пилы шарниры. Их монтируют с одной стороны на плоскость рабочего стола. В качестве него может выступать доска ДСП или массив древесины. Далее нужно осуществить работу в такой последовательности:

  • монтировать шарниры на станину
  • проделать сквозное отверстие на рабочем столе для хода дисковой пилы
  • монтировать вертикальную металлическую стойку с кронштейном, чтобы закрепить пружину. Стойка нужна для уменьшения усилия обратного хода режущего устройства
  • укрепить пружину к стойке и пиле
  • монтировать фиксатор для досок. В качестве этого можно использовать любую механическую модель, созданную из подручных материалов.

Обязательно учтите, максимальную глубину пропила древесины. Этот показатель не должен превышать толщину опорной доски. Торцовочные устройства такого типа обладают основным недостатком – присутствует ограничение по ширине обрабатываемой заготовки. Чтобы избежать этого стоит сделать оборудование с функцией протяжки.

Чтобы увеличить глубину пропила можно создать полноценную станину. Обычно ее создают из стальных уголков, а в качестве рабочего стола применяют металлический лист. О том, как работает торцовочный станок, видео расскажет более подробно.

Профессиональная торцовочная пила

Торцовочный станок своими руками с функцией протяжки можно создать путем использовать установки гидравлических цилиндров или смещения пильного блока по горизонтальной направляющей.

Во втором варианте торцовочный станок будет совершать обработку досок большей ширины.

В начале нужно сделать станину для оборудования. Можно воспользоваться шкворнем требуемых габаритов. В задней части конструкции стоит приварить два фиксатора, которые понадобятся на этапе монтажа цилиндров. Специалисты рекомендуют использовать простые автомобильные амортизаторы, из которых перед эксплуатацией стоит удалить рабочую жидкость, а емкость цилиндров заполнить воздухом. Показатели давления зависят от габаритов амортизаторов. Чтобы закрепить режущее устройство нужно сделать опорную площадку, которая соединяется с амортизаторами.

Советы по окончательной сборке:

  • режущим инструментом может выступать болгарка, которая оснащена удобной ручкой для опускания пилы и имеет небольшую массу
  • чтобы повернуть конструкцию, торцовочный станок нужно установить на опорный подшипник. Это даст возможность обрабатывать древесину под углом, вдоль и поперек волокон
  • обязательно используйте средства системы – кожух для режущего инструмента и возможность принудительной остановки в случае возникновении перегрузок, если таковой не предусмотрено в инструменте.
  • Также не лишним будет монтаж блока плавного пуска на болгарке. Таким образом вам удастся минимизировать появление рывков при работе инструмента.

Преимущества и недостатки самодельных станков

Круглопильный торцовочный станок, даже созданный собственноручно, может распиливать не только древесину, но и пластик, алюминий и даже сплавы на основе цветных металлов. К основным преимущества подобного оборудования можно отнести:

  • отсутствие необходимости крупных вложений
  • низкая стоимость комплектующих для сборки пилы
  • можно лично продумать параметры конструкции, и самого станка, и рабочего стола для него
  • самостоятельный выбор скорости вращения инструмента
  • в случае самостоятельной сборки ремонт и демонтаж не составит труда, ведь вы знаете, как все устроено.

Из минусов выделим:

  • некоторые детали конструкции могут быть не лучшего качества
  • нет заводской гарантии, поэтому не известно сколько проработает самодельное устройство
  • низкий уровень производительности в сравнении с заводскими аналогами. Довольно сложно из подручных материалов создать высококачественный инструмент с высокой мощностью максимально точный подбор комплектующих
  • нужно иметь хорошие знания в области электродвигателей и прочих механических устройствах
  • даже имея одинаковые характеристики с заводской моделью, самодельный станок будет менее функциональным
  • уровень безопасности. К сожалению, мастера редко создают высокий уровень безопасности своего устройства, вследствие чего работа на самодельных устройствах может быть травмоопасна. Заводские варианты в этом отношении более предпочтительны.
Технические характеристики станка торцовочного М-35
Максимальные размеры заготовки (ШхВ), мм 250х60
Подача пилы ручная
Пила дисковая 350х50х60z
Суммарная потребляемая мощность, кВт 1,5
Напряжение питающей сети, В 380
Температура окружающей среды, С от -25 до+ 40
Габариты станка (ДхШхВ), мм 800х530х1400
Масса, не более, кг 150

Торцовочные станки

Опубликовано admin Дек 20, 2010 в

Торцовочные станки

Торцовым называется станок (или пила), предназначенный  для поперечной распиловки и торцовки пиломатериала (столярно-строительного погонажа, досок, брусьев и т. п.). Применяется в лесопильном (высокой и средней мощности) и столярно-мебельном производстве.

Составные части торцовочного станка

Торцовый станок состоит из коробчатой станины, в которой находится пильный вал, клиноременной передачей соединённый с приводом от элетрического двигателя. Вал расположен в качающейся рамке, осуществляющей выезд пилы вниз над поверхностью стола при помощи гидропривода.

Особенности торцовочных станков

К особенностям торцовочного станка можно отнести следующее. Машина без труда встраивается в лесопильный поток. В комплект входит гидропривод. Надёжная фиксация во время пропила обеспечивается прижимом заготовки при помощи гидравлического цилиндра. Прижим заготовки осуществляется автоматически перед тем, как поднимается торцовочная пила, благодаря общему гидроцилиндру. Конструкция прижима такова, что исключает появление на поверхности материала сколов. Повышенные меры безопасности работы: электродинамическое торможение, двуручное управление и система отключающих станок блокировок.

Классификация торцовочных станков

В деревообрабатывающем производстве используются однопильные торцовые станки, у которых ручная подача осуществляется  с помощью каретки, а также двухпильные и многопильные станки концеравнительного типа не только с ручной, но и с механической подачей.

Однопильные станки. Заготовка подаётся на пилу с помощью каретки в виде платформы на кронштейне или специальной подставке, которая передвигается по направляющим на роликах. Сама каретка находится на столе торцовочного станка и перемещается по нему с помощью шипов, которые скользят в пазах стола. Каретка имеет неподвижную направляющую линейку, которая расположена к пильному диску перпендикулярно; передвижной упор (съёмный или откидной), который установлен параллельно диску, ограничивающему длину оторцовки; а также приспособлением, предназначенным для зажима деталей.

Двухпильные станки. Детали торцуются в соответствии с заданной длиной сразу с обоих концов. Одна пила наглухо насажена на вал, а вторую можно передвигать, тем самым меняя расстояние между этими пилами, как того потребуют габариты деталей. Между пилами проходит каретка.

Чтобы распилить заготовку вдоль, поперёк или под некоторым углом используют круглопильные станки, которые можно считать универсальными.

Способы торцовки

Существует два способа. При первом вся партия деталей торцуется без упора с одного края, а потом до упора с другого. Второй способ подразумевает, что заготовки торцуются без упора с одного края, затем накидывается упор, закладка перевёртывается и торцовка производится до упора с другого края. Второй способ более предпочтителен, т.к. на закидывание упора и перевёртывание пачек тратится меньше времени по сравнению с двукратной укладкой заготовок в штабель и их приём с другого края.

Виды торцовочных пил

Для торцовки брусков и досок, а также их поперечного раскроя используют:

  • маятниковые пилы с рамкой, подвешенной вертикально;
  • пилы прямолинейного перемещения шпинделя, которое обеспечивается системой рычагов или горизонтальных  направляющих,  шарнирно соединенных друг с другом;
  • пилы балансирного типа, обладающие горизонтальной рамкой, качающейся на оси. На конце рамки находится пильный шпиндель.

Балансирные станки изготавливаются с механизированным или ручным (ножным) устройством, подающим пильный шпиндель на обрабатываемый материал. Над шпинделем находится рабочий стол, вдоль которого направляется распиливаемая заготовка. Будучи в нерабочем состоянии пильный диск располагается под заготовкой. Балансирные станки, как правило, используются для отторцовки и поперечного раскроя реек, горбылей и досок.

В данный момент наиболее распространены торцовочные станки с прямолинейной подачей пилы на заготовку. К ним можно отнести суппортные и шарнирные машины.

ТОРЦОВОЧНЫЙ СТАНОК – это… Что такое ТОРЦОВОЧНЫЙ СТАНОК?

ТОРЦОВОЧНЫЙ СТАНОК

общее технологич. назв. дереворежущего станка для поперечного деления (торцовки) пиломатериалов при прирезке их к стандартной длине, удалении дефектных мест, раскрое на заготовки и т. п. Широко распространены круглопильные Т. с. Существуют Т. с., в к-рых режущим инструментом служат цепные и ленточные пилы, ножи. Различают Т. с. позиционные (торцуемый материал фиксируется во время пиления) и проходные (торцовка выполняется без остановки материала).

Большой энциклопедический политехнический словарь. 2004.

  • ТОРЦЕВАНИЕ
  • ТОРШОНИРОВАНИЕ

Смотреть что такое “ТОРЦОВОЧНЫЙ СТАНОК” в других словарях:

  • Торцовочный станок — Flat edge trimmer Торцовочный станок. Машина для торцевой обработки, проточки граней на обечайках. (Источник: «Металлы и сплавы. Справочник.» Под редакцией Ю.П. Солнцева; НПО Профессионал , НПО Мир и семья ; Санкт Петербург, 2003 г.) …   Словарь металлургических терминов

  • Торцовочный станок —         Деревообрабатывающий станок для поперечного деления материала. Режущим инструментом у Т. с. могут быть ленточные или круглые пилы, ножи. Ленточнопильные Т. с. применяются при распиловке сырья на заготовки при производстве столярных… …   Большая советская энциклопедия

  • торцовочный — ая, ое. Спец. Предназначенный, служащий для обработки торцов (1 зн.). Т. станок …   Энциклопедический словарь

  • торцовочный — ая, ое.; спец. предназначенный, служащий для обработки торцов 1) Торцо/вочный станок …   Словарь многих выражений

  • торцо́вка — и, род. мн. вок, дат. вкам, ж. 1. спец. Действие по знач. глаг. торцевать. 2. разг. Торцовочный станок. 3. Малярная щетка с пышной длинной щетиной. 4. разг. устар. Мостовая из торцов (во 2 знач.) …   Малый академический словарь

  • торцо́вочный — ая, ое. спец. Предназначенный, служащий для обработки торцов (в 1 знач.). Торцовочный станок …   Малый академический словарь

  • Торцовка — I ж. разг. 1. процесс действия по гл. торцевать 2. Результат такого действия. II ж. разг. Торцовочный станок. III ж. разг. Торцовая мостовая. IV ж. разг …   Современный толковый словарь русского языка Ефремовой

  • Flat edge trimmer — Flat edge trimmer. См. Торцовочный станок. (Источник: «Металлы и сплавы. Справочник.» Под редакцией Ю.П. Солнцева; НПО Профессионал , НПО Мир и семья ; Санкт Петербург, 2003 г.) …   Словарь металлургических терминов

  • торцовка — и; мн. род. вок, дат. вкам; ж. 1. Спец. к Торцевать. Т. стен. Т. пиломатериалов. 2. Разг. Торцовочный станок. Педальная т. 3. Малярная щётка с пышной длинной щетиной …   Энциклопедический словарь

  • торцовка — и; мн. род. вок, дат. вкам; ж. 1) спец. к торцевать Торцо/вка стен. Торцо/вка пиломатериалов. 2) разг. Торцовочный станок. Педальная торцо/вка. 3) Малярная щётка с пышной длинной щетиной …   Словарь многих выражений

Сервис объявлений OLX: сайт объявлений в Украине

Днепр, Шевченковский Сегодня 16:22

15 294 грн.

Договорная

Переросль Сегодня 16:22

Киев, Печерский Сегодня 16:22

42 032 грн.

Договорная

Кропивницкий, Подольский Сегодня 16:22

400 грн.

Договорная

Алексеевка Сегодня 16:22

Борислав Сегодня 16:22

ЦПА-40 Станок торцовочный круглопильный с прямолинейным движением суппортаСхемы, описание, характеристики

Сведения о производителе круглопильного диленно-реечного станка ЦА-2А

Производителем круглопильного торцовочного станка ЦПА-40 является Уссурийский машиностроительный завод.

Предприятие ЗАО Уссурийский машиностроительный завод ИНН 2511044410 ликвидировано. Действовало с 07.05.2003 по 18.02.2014.


ЦПА-40 Станок торцовочный круглопильный с прямолинейным движением суппорта. Назначение, область применения

Станок круглопильный торцовочный ЦПА-40 с прямолинейным движением суппорта предназначен для поперечной распиловки досок, брусьев и щитов, а также может быть использован для вырезки пазов.

Станок ЦПА-40 является оборудованием общего назначения для деревообрабатывающих производств.

На станке установлены два электродвигателя:

  1. Электродвигатель привода пильного диска 3,2 кВт
  2. Электродвигатель привода насоса гидростанции 2,2 кВт

Суппорт станка ЦПА-40 опирается на подшипники качения и, в начале работы, может вручную подниматься и опускаться посредством маховичка и зубчатой передачи. После подъема или опускания суппорт фиксируется на определенной высоте.

В течении работы посредством гидропривода суппорт совершает возвратно-поступательные движения. В головной части суппорта крепится электродвигатель с режущим диском на валу.


Торцовочные станки. Общие сведения

Все станки для поперечного раскроя называются торцовочными. К торцовочным станкам с подачей пилы по дуговой траектории относятся балансирные и маятниковые. Наибольшее распространение имеют торцовочные станки с прямолинейным надвиганием пилы на материал, к которым относятся шарнирные и суппортные. Суппортные торцовочные станки обеспечивают более точную распиловку, чем шарнирные.

Торцовочные станки были и остаются неотъемлемой частью большинства типовых технологических процессов деревообработки, будь то производство обрезной доски, столярных изделий или мебели. Развитие специальных направлений, таких как изготовление срощенного бруса, мебельного щита, только ускорило процесс модернизации этого класса оборудования. Благодаря чему появились шедевры технической мысли — системы оптимизации раскроя древесины, в основе которых лежит «классика жанра» — торцовочная пила.

Принцип действия

Принцип действия торцовочного станка заключается в делении заготовки из древесины дисковой пилой, перпендикулярной ее волокнам и формирование торца деталей. Строго говоря, плоскость резания может располагаться и не под прямым углом к волокнам.

Торцовочные станки используют в двух случаях: для формообразования торца детали и при вырезке дефектных мест. Заготовка последовательно проходит несколько этапов. Первоначально ее перемещают до достижения требуемого положения относительно инструмента. Затем происходит фиксация и собственно пиление. И только после отвода прижимов полученные детали извлекают из зоны обработки.

Конструкция торцовочных станков

Основным элементом торцовочного станка без преувеличения является пильный узел. Дело в том, что качество получаемой поверхности в основном зависит от работы именно этого конструктивного блока. В нем используются, например, дисковые пилы со специальной формой зубьев, с дополнительными строгальными ножами, «зачищающими» торец детали. Из-за того, что древесина обладает выраженной анизотропией — физико-механическими свойствами, зависящими от выбранного сечения — процесс резания протекает по-разному в продольном и поперечном условных направлениях. В частности, волокна при поперечном раскрое практически не деформируются, что исключает «зажим» инструмента. Поэтому нет необходимости в использовании расклинивающих ножей. С другой стороны, поперечный распил часто сопровождается сколами и отрывом волокон по периферии торца. Применение антискольных устройств по аналогии с фрезерными станками малоэффективно — прорезь в подложке из древесины при многократных проходах пилы быстро расширяется. Основным методом борьбы с такого рода дефектами остается высокая скорость резания качественным, заточенным инструментом.

За разгон и соответствующую частоту вращения пилы отвечает главный привод. В торцовочных станках используются и высокомоментные асинхронные двигатели с роторами-шпинделями, и ременные многоступенчатые передачи, а также высокоскоростные приводы постоянного тока, способные развивать скорость, например в настольных станках, до 5−6 тыс. об/мин. В среднем, для торцовки заготовки сечением 400×100 мм достаточна мощность двигателя 3−4 кВт.

Помимо вращения, пильный узел должен перемещаться относительно заготовки во время резания. Конструкции механизма его подачи — самые разнообразные.

Качающийся маятниковый рычаг – условная схема

Качающийся маятниковый рычаг. Шарниры делают его износостойким и долговечным. Малый ход перемещения предопределяет высокое быстродействие станка в целом.

Маятник приводится в движение гидравлическим или пневматическим цилиндром. Диаметр пилы D пилы накладывает ограничение на ширину распиливаемой заготовки, которая зависит еще и от ее высоты: при высоте заготовки h3 ширина b1, а при h2 — b2 соответственно. При диаметре пилы 400 мм среднее сечение заготовки будет в пределах 200 х 100 мм (станок СТБ-002). При нижнем расположении пильного узла (пила находится под заготовкой) требуется обязательный принудительный прижим торцуемой детали. Конструкция качающегося маятникового рычага широко используется в большинстве известных системах оптимизированного раскроя древесины.

Рычажной механизм торцовочного станка – условная схема

Рычажной механизм. Пила двигается как от пневмоцилиндра, так и от усилия оператора. Причем в ручном исполнении при подаче используется потенциальная энергия массивного рычага, а при возвратном ходе — ресурс сжатой пружины. Кроме того, принципиальная схема механизма исключает самопроизвольный подъем пилы, а сила резания дополнительно прижимает и фиксирует заготовку к базовой плоскости. Таким рычажным механизмом оснащались популярные в прошлом столетии станки серии ЦМЭ. При диаметре пилы 500 мм максимальный размер сечения составляет 400×100 мм.

Линейная направляющая пильного узла – условная схема

Линейная направляющая пильного узла ограничивает ширину заготовки только собственной длиной. Так, в модели ЦПА-40 ход пильного суппорта достигает 400 мм. Чтобы устройство двигалось в одном направлении — направлении подачи пилы, суппорт имеет несколько типов роликов. Да и форма самой направляющей достаточно сложная. Она подвержена интенсивному износу, воздействию контактных и изгибных нагрузок, так как имеет консольную форму.



Габаритные размеры торцовочного станка ЦПА-40

Габаритные размеры торцовочного станка ЦПА-40


Посадочные базы торцовочного станка ЦПА-40

Посадочные базы торцовочного станка ЦПА-40


Общий вид торцовочного станка ЦПА-40

Фото торцовочного станка ЦПА-40

Фото торцовочного станка ЦПА-40


Фото торцовочного станка ЦПА-40

ЦПА-40 Расположение составных частей торцовочного станка

Расположение составных частей торцовочного станка ЦПА-40

Расположение составных частей торцовочного станка. Смотреть в увеличенном масштабе

  1. Станина
  2. Педаль включения хода суппорта
  3. Маховик подъема и опускания суппорта на колонне
  4. Рукоятка фиксации суппорта на колонне
  5. Стол для базирования заготовки
  6. Направляющая линейка
  7. Кожух пилы
  8. Электродвигатель пилы (8 кВт 2900 об/мин)
  9. Роликовая обойма
  10. Роликовая обойма
  11. Пильный суппорт
  12. Пылеприемник
  13. Колонна
  14. Винт подъема и опускания суппорта на колонне
  15. Колонна с гайкой
  16. Пара зубчатых конических колес
  17. Электродвигатель привода насоса гидростанции
  18. Электрошкаф

Основные узлы торцовочного станка ЦПА-40

Перечень составных частей торцовочного станка ЦПА-40:

  1. Педаль управления подачей суппорта
  2. Маховичок подъема и опускания суппорта
  3. Зажим суппорта по высоте
  4. Валики транспортные
  5. Защита пильного диска
  6. Дисковая пила
  7. Вал пильного диска
  8. Упорная планка
  9. Суппорт
  10. Гидроцилиндр подачи суппорта
  11. Опорный корпус суппорта
  12. Станина станка
  13. Электродигатель – привод насоса гидростанции

ЦПА-40 Расположение органов управления торцовочным станком

Расположение органов управления торцовочным станком ЦПА-40

Перечень органов управления торцовочного станка ЦПА-40:

  1. Педаль управления ходом суппорта
  2. Маховик подъема и опускания суппорта
  3. Рукоятка закрепления суппорта на колонне
  4. Кнопки «Пуск», «Стоп» электродвигателей пилы
  5. Винт регулировки позиции «Стоп» суппорта
  6. Лимб регулировки скорости движения суппорта
  7. Кран манометра (для отключения манометра от гидросистемы во время работы станка)
  8. Ограничитель холостого хода суппорта
  9. Электромагнит
  10. Винт регулировки давления в гидросистеме станка
  11. Ограничитель рабочего хода суппорта
  12. Кнопки автоматического выключателя (включено, отключено)


Схема кинематическая торцовочного станка ЦПА-40

Кинематическая схема торцовочного станка ЦПА-40


Устройство и описание составных частей станка

Станок торцовочный модели ЦПА-40 прост по устройству и надежный в эксплуатации при условии выполнения всех требований, изложенных в настоящем руководстве.

На станине — полой чугунной отливке, являющейся одновременно масляным резервуаром, смонтирован опорный корпус суппорта. Корпус совместно с суппортом, при надобности, может подниматься и поворачиваться на определенную величину. Суппорт опирается на подшипники качения и посредством гидропривода совершает возвратно-поступательные движения. В головной части суппорта крепится электродвигатель с режущим инструментом на валу.

Управляется станок дистанционно, посредством педали


Схема электрическая принципиальная торцовочного станка ЦПА-40

Электрическая схема торцовочного станка ЦПА-40


Схема электрическая принципиальная торцовочного станка ЦПА-40

Электросхема станка ЦПА-40 предусматривает дистанционное управление электродвигателями станка посредством кнопочной станции.

Подключение станка к электросети производится включением автомата В.

Включение электродвигателей Ml, M2 производится кнопкой КнП с помощью магнитных пускателей Р1 и Р2.

Остановка электродвигателей осуществляется кнопкой КнС, разрывающей цепь управления. Пускатели Р1 и Р2, отключаются, при этом нормально закрытый блок-контакт Р1 замыкается, срабатывает пускатель РЗ и на обмотки электродвигателя Ml подается постоянный ток — происходит динамическое торможение.

Через определенный промежуток времени электросхема обесточивается посредством реле времени — Р4.


Схема гидравлическая принципиальная торцовочного станка ЦПА-40

Гидравлическая схема торцовочного станка ЦПА-40

Гидравлическая схема торцовочного станка ЦПА-40

Гидропривод станка состоит из следующих узлов и механизмов:

  1. Лопастной насос Г12-33
  2. Золотник
  3. Предохранительный клапан Г52-23
  4. ГидроЦилиндр подачи суппорта
  5. Механизм управления

В процессе работы станка гидропривод обеспечивает три позиции (положения) суппорта: «рабочий ход», «обратный ход», «стоп».

Для получения рабочего хода, ногой нажимают на педаль управления. При этом золотник сообщает с насосом обе полости цилиндра одновременно. Вследствие разности создаваемых усилий, поршень движется в сторону штоковой полости — суппорт совершает рабочий ход.

В конце рабочего хода специальный упор (ограничитель) перемещает золотник в положение, при котором последний сообщает бесштоковую полость цилиндра со сливом — суппорт совершает обратный ход.

Подходя к исходному положению, суппорт посредством ограничителя холостого хода ставит золотник в среднее — нейтральное положение – слив из бесштоковой полости прекращается, суппорт останавливается. Масло через сверление в золотнике свободно идет на слив.

Для повторения цикла необходимо снова нажать на педаль управления.


Читайте также: Производители деревообрабатывающих станков и оборудования



ЦПА-40 Станок торцовочный круглопильный с прямолинейным движением суппорта. Видеоролик.


Ссылка для заказа Phase2 от The End Machine

Конечная машина

Facebook

Джордж Линч сказал, что второй альбом End Machine будет «больше Dokken Centric»

Джордж Линч подтвердил KNAC. COM, что есть планы выпустить еще один альбом THE END MACHINE , его совместный проект с бывшим товарищем по группе DOKKEN Джеффом Пилсоном (бас) и бывшим LYNCH MOB и нынешним вокалистом WARRANT Робертом Мейсоном .

«Мы работаем над второй пластинкой THE END MACHINE », – сказал гитарист. « Джефф и я только что закончили писать песни для пластинки. Роберт будет работать над вокалом, мелодиями и текстами.Мы вводим ‘Mild’ Стива Брауна [ смеется ], который является братом ‘Wild’ Мика Брауна [бывший барабанщик DOKKEN , который играл на первом альбоме THE END MACHINE ], кто, как известно, на пенсии. Стив замечательный. Он моложе, у него тот же характер «Wild» Мика , и он играет в том же стиле. Он играет так же, как его брат. [ Смеется ] Это потрясающе ».

Что касается музыкального направления нового материала THE END MACHINE , Джордж сказал: «На новом альбоме THE END MACHINE мы сделали более DOKKEN -центрическим, что и требовалось лейблом. Лейбл – Frontiers [ Music Srl ], и они хотели чего-то более ориентированного на звук DOKKEN . Когда вы это услышите, я думаю, вы согласитесь, что мы очень преуспели в этом ».

Дебютный альбом THE END MACHINE был выпущен в марте 2019 года на лейбле Frontiers Music Srl .

Пилсон ранее сказал, что THE END MACHINE был “не просто бывшими участниками DOKKEN с другим вокалистом или перезагруженной инкарнацией LYNCH MOB “.Это новый звук », – сказал он. Мейсон согласился, рассказав Love Is Pop :« Я понимаю, фанаты [ожидают], что это будет похоже на си-сайды из DOKKEN со мной, прикрепленным к нему, но это определенно не так. что. Я сразу сказал им, что не хочу вмешиваться, если только так и будет. Потому что это было бы похоже на сокращение, а я не был заинтересован в этом. Но если у него есть свои ноги и своя сущность, тогда посмотрим, как оно пойдет. И когда они начали присылать мне идеи, я подумал, что смогу что-то сделать с ними до такой степени, что это будет уникальное животное. ДНК есть. играет Джордж , и вы знаете, что это Джордж Линч . Я не могу так сильно менять свой голос – не хочу. Почему я? Но на всех есть другие влияния. У Джеффа Пилсона есть настоящий прогрессив-рок, и я копаю его. Я намного более блюзовый. Джордж получил свою вещь. И мы действительно старались сделать это по-другому. И я думаю, что мы это сделали. Надеюсь, фанатам это понравится. Как я уже сказал, я не хочу повторяться слишком много, но они услышат элементы этого, но для нас это абсолютно не похоже на запись DOKKEN .”

‘ – новый хард-рок-альбом группы с участием бывших участников Dokken и Warrant 09.04.21 (Границы) – Metal Planet Music

The End Machine вернулись со вторым альбомом “Phase2”, который следует за их хорошо принятым и успешным одноименным дебютом в 2018 году.

В The End Machine участвуют бывшие участники Dokken Джордж Линч (гитара) и Джефф Пилсон (бас), а также певец Роберт Мэйсон (Warrant, Lynch Mob). Мик Браун, также ранее из Dokken, играл на барабанах на первом альбоме, но теперь ответственность за установку оборудования ложится на его брата Стива.«Phase2» будет выпущен 9 апреля 2021 года.

В музыкальном плане “Phase2” основывается на блюзовом подходе своего предшественника, а также продвигается вперед в направлении современной интерпретации классического звучания хард-рока 80-х. Результат – убийственная перезагрузка.

«Мы поставили себе цель сделать самые лучшие песни, и мы более чем рады тому, как это получилось», – говорит Пилсон. « Мы также не боялись позволить некоторым элементам звука Dokken звучать громко и четко.В результате это был не только очень органичный и совместный процесс, но и чертовски весело! Я чувствую, что это одни из лучших песен, которые мы когда-либо писали, и я просто потрясен их выступлениями.

Джордж был весь в огне, Роберт ясно дал понять, что он один из лучших рок-вокалистов в мире, а Стив выступил со всей страстью и энтузиазмом, какие только может пожелать любая группа. В общем, это музыкальное заявление, за которым мы можем и будем стоять очень долго! »

Линч соглашается, заявляя, что « Джефф, Роберт и я обсуждали перед подготовительными сессиями и сессиями написания, что мы приложим согласованные усилия, чтобы подчеркнуть зацепки и доступность в наших текстах.Мы позаботились о том, чтобы постоянно напоминать себе о самостоятельно созданных параметрах, которые мы создали для себя, чтобы не отвлекаться и не терять фокус. Это руководство сослужило нам хорошую службу, и я очень горжусь тем, чего мы здесь достигли ».

«Этот хит, создающий химию Линча / Пилсона и родословную песен, несомненно, мощный и настоящий, в то же время позволяя мне свободно принимать его и демонстрировать свои собственные музыкальные и лирические вкусы», – добавляет Мейсон.

На этой пластинке мы четко видим друг друга в музыкальных карманах и грувах, плюс Стив Браун пришел, чтобы разбить это на барабанах… и он может спеть несколько мощных бэк-вокалов! Мы надеемся, что поклонники всех наших каталогов оценят «Phase2»! »

Первоначально рожденный идеей лейбла Frontiers объединить музыкантов классической эпохи Dokken с потрясающим вокалистом, одноименный дебют The End Machine произвел впечатление на всех, кто его слышал.

Далеко не просто перефразирование былой славы, это оказалось полностью сформированной пластинкой, написанной и исполненной опытными профессионалами, обновляющими их хард-рок-прошлое и добавляющими современный производственный штамп на слушаниях, любезно предоставленных Пилсоном.

Разработанный на начальных сессиях написания песен между Пилсоном и Линчем, Пилсон сказал в то время, что « настоящая правда в том, что у нас с Джорджем это прекрасное сотрудничество в области написания песен, которое продолжается уже 35 лет, и мы любим работать вместе.Роберт тоже очень понравился нам, что упростило процесс ».

То, что началось с «Конечной машины», расширилось, развилось и впечатляет в «Фазе 2».

PHASE2
TRACKLISTING
1 The Rising
2 Blood And Money
3 We Walk Alone
4 Dark Divide
5 Crack The Sky
6 Prison Or Paradise
7 Пластиковые герои
8 Scars
9 Shine Your Light
10 Devil’s Playground
11 Born Of Fire
12 Судьба

THE END MACHINE
Роберт Мейсон – ведущий и бэк-вокал
Джордж Линч – гитара
Джефф Пилсон – бас, клавишные и бэк-вокал
Стив Браун – ударные и бэк-вокал

Ссылка для предварительного заказа


orcd.co / theendmachine

facebook.com/TheEndMachine

КОНЕЧНАЯ МАШИНА – “Конечная машина” [Официальное видео] – Metal Nexus

Ожидание закончилось, группа, первоначально известная как Super Stroke , выпустит свой долгожданный альбом 22 марта на лейбле Frontiers. В конце концов группа остановилась на названии The End Machine и решила упростить задачу, сделав альбом одноименным.Frontiers разработали множество проектов, но ни один из них не вызвал такой ажиотажа. Когда у вас есть состав из Джорджа Линча (гитара), Джеффа Пилсона (бас), Мика Брауна (ударные) и нынешнего вокалиста Warrant Роберта Мейсона, люди начнут говорить. Чтобы разбить это, вы получаете Dokken без Дона Доккена и вставляете Мэйсона, или вы можете рассматривать это как получение состава Lynch Mob в 1992 году, за вычетом Энтони Эспозито, добавив Пилсона на басу.

Этот альбом появился в результате нескольких писательских сессий между Пилсоном и Линчем. Привлечение Мика Брауна зафиксировано в ритм-секции и знакомой химии. Роберт Мейсон вскочил на борт и внес свой вклад, написав и вздохнув, так родился этот альбом из одиннадцати треков.

«Leap Of Faith» открывает пластинку риффом, вдохновленным грувом, и среднетемповой ритмичностью. Я ожидал чего-то более агрессивного или яркого, чтобы начать дело, но меня это не разочаровало. Песня пропитана густым ритмом и мелодией, которая цепляется за вас.Это действительно создает основу для общего подхода и звучания всей записи. «Hold Me Down» ускоряет темп, и бас Пилсона мгновенно привлек мое внимание. Мне нравится, где он находится в миксе, и вы чувствуете, как нижний конец этой песни бьет вам в грудь. Куплеты приглушены гитарным риффом, который танцует над басовой линией, пока песня не открывается припевом.

Трек третий, наверное, мой самый ранний фаворит на альбоме. Песня называется «No Game», и она запомнилась мне на одном прослушивании.Начальная гитарная партия имеет что-то вроде AC / DC . Тон гитары и ощущение во время куплетов возвращают меня к той записи Lynch Mob 1992 года и к песне «The Secret» (моя их любимая песня на все времена, я знаю, что это не самый популярный выбор, но разберемся с этим). Хор вызывает привыкание, и вы будете петь его еще долго после того, как он закончится. «Bulletproof» – это более медленный номер, который зависит от ритма, чтобы нести песню. Крючок – медленный ожог; он не прыгает через динамики, чтобы схватить вас, но он работает прямо к вам.Самая быстрая песня на альбоме – Ride It. Это прямолинейный рокер, который позволяет Линчу вставить одно из своих ярких соло на ладу.

Душевный «Burn The Truth» включает вступление акустической гитары перед тем, как присоединиться к ритм-секции. Это одна из тех песен, которые приятно слушать. Есть очень интересная секция гармонизации вокала, вспомните Queen , прежде чем интенсивность поднимется на ступеньку выше. «Hard Road» – это классный гитарный рифф и запоминающийся припев.Его подход более упрощен и представляет собой самую короткую песню из одиннадцати с продолжительностью четыре минуты.

Когда был выпущен первый сингл «Alive Today», было интересно увидеть комментарии, разбросанные по различным социальным сетям. Люди говорят, что это звучит в точности как старый Dokken , или ’92 Lynch Mob , и даже проект Джеффа Пилсона War & Peace . Я назову это отличной песней в исполнении The End Machine .Песня имеет приятную атмосферу и выводит звук классического рока на новый уровень. Басы перед соло звучат настолько потрясающе, что мне захотелось повторить этот фрагмент. Самая запоминающаяся песня для меня – Line Of Division. Куплеты и припевы зацепляют вас все время. То, как песня прерывается после соло, когда Джордж накладывает несколько нездоровых гитарных фраз, кричит Lynch Mob . Другой знакомый элемент – это бубен, который, кажется, находится в центре микса во время припева.Как бы смешно это ни звучало, и, может быть, я схожу с ума, но на этом бубне есть татуировка Lynch Mob .

Самая длинная песня, которая длится почти семь минут, – «Sleeping Voices». Ее, наверное, лучше всего охарактеризовать как пауэр-балладу, и в начале этой песни я проиграл. Гитарная секция в куплетах застала меня врасплох, и это было странно, что-то действительно необычное, что я не мог уловить. Когда звучит припев, и вы чувствуете остроту и эмоциональность песни в ее крещендо, все обретает смысл.Песня действительно мощная и продолжает расти во мне с каждым прослушиванием. Последний трек «Life Is Love Is Music» кажется несложным и позволяет оптимистичной мелодии управлять песней. Его радостная атмосферная вибрация доставляет удовольствие и завершает альбом воодушевляющим ароматом.

Меня уже несколько раз спрашивали, звучит ли эта запись как Dokken или Lynch Mob ? С чем это сравнивать? Как песни соотносятся с прошлым материалом? Все справедливые вопросы, которые задаются игрокам в этой группе, но, в конце концов, вы собираетесь продать этот альбом недорого, если сравнить его с прошлым.У таких классических произведений, как «Into The Fire», «In My Dreams» и «Breaking The Chains» были десятилетия, чтобы сформировать наследие в умах фанатов, которые выросли вместе с ними. У меня долгая история с этой музыкой, и ожидать, что что-то, сделанное в 2019 году, каким бы замечательным оно ни было, будет соответствовать этим культовым песням, нереально. Если вы можете рассматривать эту запись как независимую сущность, стоящую особняком, я думаю, вы извлечете из нее больше пользы. Однако не заблуждайтесь, в этом альбоме разбросаны элементы прошлых проектов.Когда вы думаете о качестве этого материала, я думаю, что это хорошо.

Команда Брауна и Пилсона стала основой музыки, и работа над этой записью идет на высшем уровне. Наследие Джорджа Линча прочно закреплено в гитарных знаниях. Он из тех немногих избранных, в которых люди могут узнать его игру так же легко, как отличить голос великого певца. Вокальное исполнение Роберта Мейсона впечатляет. Он такой динамичный и делал все, что требовалось. Ему принадлежала каждая минута этих песен, и на этой пластинке чувствуется его страсть.Джефф Пилсон продюсировал этот альбом, так как кажется, что все, к чему он прикасается, звучит великолепно, и этот альбом не исключение. The End Machine – солидный рекорд и содержит отличный материал. Я бы хотел еще одного или двух рокеров на полную катушку, но, надеюсь, в будущем мы получим следующий релиз. Как я уже говорил, этот альбом не заменит те классические альбомы, но я не думаю, что это было целью этой записи. Речь шла о создании лучшей музыки, возможной здесь и сейчас, и я верю, что они это сделали.Лучшее заявление о The End Machine , которое может подвести итог, – это то, что это что-то очень знакомое, но в то же время совершенно другое.

Здесь указано несколько концертов. Уилл Хант ( Evanescence ) заменит Мика Брауна на ударных.

4 апреля – Whiskey A Go Go – Лос-Анджелес, Калифорния
5 апреля – Count’s Vamp’d – Лас-Вегас, Невада
6 апреля – Encore – Тусон, Аризона

Джордж Линч – Мы старались не заимствовать песни или звук Доккена в новом альбоме The End Machine

Джимми Кей и Алан Диксон из The Metal Voice недавно взял интервью у Доккена, гитариста Lynch Mob Джорджа Линча, который рассказали о новом альбоме The End Machine Phase 2 , который был выпущен 9 апреля 2021 года на Frontiers .

Линч также рассказал о Рэнди Роудсе и о времени, которое он преподавал в Мусонии, а также о понимании, которое у них было.

Смотрите здесь

Должен ли новый альбом The End Machine звучать аналогично звучанию Dokken?

«Мы намеревались воссоздать химию и менталитет процесса написания и композиционную химию, которые были у меня и Джеффа (Пилсона). Это то, что мы пытались воссоздать, не обязательно пытались скопировать песни или звук Доккена, но просто находясь в таком настроении.Я думаю, мы хорошо поработали над этим. В этой записи мы решили вернуться и придать большее значение фундаментальным принципам, таким как наличие как можно большего хука и самого запоминающегося пения, длинных крючков, легко усваиваемых, с легко усваиваемыми темпами и структурой, а также проверенной истинной западной музыкальной формулой. Мы как бы вернулись к этому с некоторыми другими элементами. На самом деле все сводится к тому, чтобы дать большинству людей то, что они хотят, и в некотором смысле мы продаем продукт, и в последующие годы нам становится сложнее воссоздать, что люди знают и любят то, что мы делаем или сделали в прошлое.Мы постоянно слышим жалобы от людей, которые говорят: «Хорошо, ты изобретаешь себя заново, ты делаешь все эти другие вещи, а как насчет того, чем ты известен, почему ты больше этого не делаешь?» Так что мы должны были решить эту проблему, и это было непросто, это сложно сделать. Самое сложное для меня, и я также могу говорить за Джеффа (Пилсона), – это воссоздать то, чем мы были 35 лет назад. Очень сложно сделать то, что я пробовал раньше и не преуспел там, где я добился большего успеха, изобретая себя заново »

Пропитан ли новый альбом Phase 2 разными влияниями?

« Конечно, так было всегда, Dokken – нет. чистая вещь, Dokken был просто набором других влияний.В Dokken и других, вы называете это как угодно, было огромное влияние Judas Priest. Музыка конца 60-х, 70-х и современные группы того времени оказали на нас влияние. Так что мы не были застрахованы от этого влияния, Доккен – это объединение всех наших влияний, и все, что мы создаем сейчас, является продолжением этого, а Доккен – одно из наших влияний, мы прошли полный круг ».

Были бы вы студентом Рэнди Роадса или вы учили в Musoina (музыкальная школа Rhoads), что вы связали с Рэнди Роудсом?

«Я преподавал в Musonia.Мы (Рэнди Роудс) часто играли вместе концерты, мы репетировали на одной репетиционной базе и делили одни комнаты. У нас было много возможностей пообщаться, пообщаться, время от времени поговорить, мы не были похожи на друзей или что-то в этом роде, но мы были в одном бизнесе, были в одних и тех же кругах и постоянно сталкивались друг с другом. Я знаю, что он ценил мою игру и любил мою игру. Он часто приводил ко мне людей, включая свою маму. Мы оба были за Оззи. Я был за Оззи в трех разных случаях, и один из них был, когда Рэнди одолел меня, и тогда я понял, что в зависимости от того, какой из нас получит это, другой будет преподавать в Musoina.Что ж, утешительный приз получил. Рэнди сказал своей маме, что если с ним что-нибудь случится, он хотел бы, чтобы я заменил меня, если это возможно (преподавание), если я захочу, и я сделал это. «

he End Machine – это проект, созданный, курируемый и управляемый президентом Серафино Перуджино и директором отдела маркетинга и звукозаписи Frontiers Records.

THE END MACHINE вернулись со своим вторым альбомом” Phase2 “, который следует по пятам за их успехом. получил и успешный одноименный дебютный альбом, выпущенный в 2018 году.В The End Machine представлены бывшие участники классического состава Dokken Джордж Линч и Джефф Пилсон с потрясающим певцом Робертом Мэйсоном (Warrant, Lynch Mob) на ведущем вокале. Барабанщик Classic Dokken Мик Браун играл на барабанах на первом альбоме, но сейчас ушел на пенсию, так что на его месте за ударной установкой стоит не кто иной, как его брат Стив Браун.

Новый альбом основан на великолепном блюзовом хард-роке из дебюта, но группа больше движется к классическому звучанию Dokken, и результат – 2.0 перезагрузка убийственной музыкальной машины!

Anthrax Интервью с Чарли Бенанте – обложки альбома Talks “Silver Lining” и обновление студийного альбома Anthrax

Dream Theater Jordan Rudess Live Interview – Liquid Tension Experiment 3 Album w. Нил Турбин

The End Machine – Phase 2 (Review)

Review

Review:

The End Machine возвращаются со своим вторым альбомом под названием Phase 2. И что это за альбом! На этом альбоме группа придерживается более агрессивного, блюзового хард-рока, который намного превосходит то, что они сделали с первым альбомом.В составе гитаристов-виртуозов Джорджа Линча и Джеффа Пилсона из Dokken, на этот раз за барабанами играет брат бывшего барабанщика Dokken Мика Брауна, Стив Браун, а ведущим вокалом занимается Роберт Мейсон из Warrant и Lynch Mob. Осмелюсь ли я сказать, что этот альбом очень похож на классический Dokken, только без Дона? Очевидно, что с парнями из Dokken в группе это будет похоже на то, что они делали в прошлом. Когда я недавно говорил с басистом Джеффом Пилсоном о направлении этого альбома, он указал, что они намеренно пошли в этом направлении, что является отходом от первого альбома.И хотя бывшие участники Dokken были заняты проектами других групп, не секрет, что они действительно хотели бы записать еще один альбом Dokken. Вокал Роберта Мэйсона хорошо подходит для этих песен, и в вокале он рвет его грубым, но в то же время каким-то мягким звучанием. Новый барабанщик, Стив Браун, вырос из старого квартала, из которого сформировался его брат Мик. По иронии судьбы, Стив удивительно похож на Мика с его стилем игры на барабанах. Среди моих любимых треков – «Blood And Money», «Devil’s Playground», «We Walk Alone», «Crack The Sky» и псевдобаллада «Scars».Весь этот альбом – настоящая классика хард-рока и один из лучших, если не лучший, альбомов хард-рока, выпущенных до сих пор в 2021 году. Поклонники гитарной работы Линча будут в восторге от этого альбома, и он определенно имеет некоторое сходство с Lynch Mob. и классический звук Dokken. Это невероятный альбом, который не должен пропустить ни один поклонник хард-рока. Фаза 2 абсолютно великолепна от начала до конца.

Tracklist:
The Rising
Blood And Money
We Walk Alone
Dark Divide
Crack The Sky
Prison Or Paradise
Plastic Heroes
Scars
Shine Your Light
Devils Playground
Born Of Fire
Destiny

Состав:
Джордж Линч – гитара
Джефф Пилсон – бас, клавишные и бэк-вокал
Стив Браун – ударные и бэк-вокал
Роберт Мейсон – ведущий и бэк-вокал

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
