ТДМ-252, сварочные трансформаторы ООО Мастер-Сварщик

Главная КАТАЛОГ Все для сварки Сварочные трансформаторы Сварочный трансформатор ТДМ-252

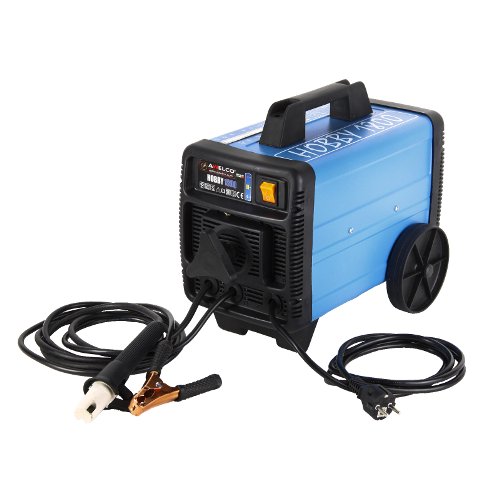

Сварочный трансформатор представляет собой переносную (передвижную) установку в однокорпусном исполнении с естественной вентиляцией, обеспечивающую преобразование электрической энергии сети в электрическую энергию, требуемого для процесса дуговой сварки напряжения, создающую необходимую падающую характеристику и обеспечивающую плавное регулирование сварочного тока в требуемых пределах.

Сварочный трансформатор ТДМ-252 (50-250А/220 и 380В) CU, предназначен для питания одного сварочного поста переменным током с возможностью переключения 220/380 В, частотой 50 Гц, при ручной дуговой сварке (резке или наплавке) покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей. Предусмотрено использование штучных сварочных электродов диаметром 2-5 мм всех марок.

Напряжение питания сети, В	220 или 380 (переключением)
Количество фаз	1 или 2
Номинальный сварочный ток трансформатора, А	250
Номинальное рабочее напряжение трансформатора, В	30
Номинальный режим работы ПН %	40
Пределы регулирования сварочного тока, A	50 – 250
Напряжение холостого хода, В (не менее / не более)	40 / 50
Частота, Гц	50
Максимально потребляемый из сети ток, А	70(220 В) / 40(380 В)
Габаритные размеры трансформатора мм, АхВхС	310х570х420
Macca сварочного трансформатора, кг	51
Способ регулирования сварочного тока	механический, плавный

УСТРОЙСТВО СВАРОЧНОГО ТРАНСФОРМАТОРА

Трансформатор состоит из следующих основных узлов: магнитопровода, сердечника, трансформаторных обмоток (первичной и вторичной), магнитного шунта, автоматического выключателя и кожуха.
Трансформатор однофазный с магнитопроводом стержневого типа. Обмотки трансформатора имеют по две катушки, расположенные попарно на общих стержнях магнитопровода. Катушки первичной и вторичной обмотки неподвижны. Катушки обмоток выполнены из изолированного алюминиевого или медного провода. Обмотки изолированы от сердечника магнитопровода стеклопластиком и пропитаны электротехническим лаком. Сердечник трансформатора собран из листов электротехнической стали толщины 0,5 мм.

Сварочный ток регулируется вращением рукоятки, находящейся на верхней панели трансформатора. При вращении ходового винта рукояткой, перемещается магнитный шунт. Опускание магнитного шунта приводит к уменьшению величины сварочного тока и наоборот при его поднятии сила сварочного тока увеличивается. Подключение сетевых проводов к трансформатору осуществляется через сетевой кабель. Включение и выключение трансформатора производится выключателем. Для удобства перемещения трансформатор снабжен колесами и двумя ручками, расположенными на крышке кожуха.

Купить сварочный трансформатор

Средства управления сваркой сопротивлением, трансформаторы и другое оборудование

NSRW имеет опыт работы с широким спектром средств управления сваркой сопротивлением. Мы продаем новейшие средства управления MFDC и AC с различными платформами ввода-вывода и связи, в зависимости от вариантов производителей. Мы также поддерживаем трехфазные преобразователи переменного тока, трехфазного постоянного тока, полуволновые и полноволновые преобразователи частоты. Эти последние варианты становятся все более дефицитными из-за нововведений, обнаруженных в MFDC.

Наш отдел продаж и проектирования поможет вам выбрать правильную систему управления и платформу для вашего приложения. Наш отдел обслуживания может помочь вам с ремонтом, обновлением, модернизацией, заменой контроля сварки, заменой SCR, заменой цилиндра, устранением неисправностей и любыми другими проблемами, с которыми вы можете столкнуться.

NSRW Supplies & Supports Controls :

WTC
Bosch
Miyachi
Weldcomputer
. Profibus, ProfiNet, MODBUS, дискретный ввод-вывод (переменного или постоянного тока) и может быть легко интегрирован с ПЛК. Новые средства управления сваркой также имеют программное обеспечение, которое можно использовать для программирования средств управления сваркой по сети, сбора данных о сварке, данных о неисправностях и составления отчетов о любых изменениях в графиках сварки. Это очень полезный инструмент для обеспечения качества и обслуживания. Системы от WTC и Bosch также имеют возможность более продвинутой адаптивной сварки, которая помогает повысить качество сварного шва и уменьшить выталкивание.
Инженеры NSRW могут посоветовать вам, какая система лучше всего подходит для вашего применения и подходит ли адаптивная сварка.
Сварочные аппараты для ремонта от ARO и Cebotech-Techna
Модернизация сварочных систем
Из-за устаревания многих систем компания NSRW может помочь вам определить наиболее экономичную замену и найти труднодоступные детали.
Трансформаторы для контактной сварки
Компания NSRW может помочь с трансформаторами для точечной сварки. Из-за широкого ассортимента у нас есть ограниченный запас новых и бывших в употреблении трансформаторов. Мы будем поддерживать приспособления, переносные пистолеты, машины и трансформеры Transgun/роботов. У нас есть линейка продуктов, связанных с трансформаторами, таких как реакторы замыкания на землю, переключатели ответвлений, разъединители и параллельные/последовательные блоки.
Для трансформаторов MFDC у нас есть запасные диодные шайбы, которые мы можем своевременно отремонтировать.
Поддерживаемые трансформаторы
- ROMAN
- Bosch
Водоохладители для контактной сварки
Инженеры NSRW помогут определить размер и источник охлаждающей воды. Чиллеры используются для поддержания постоянного автономного источника должным образом охлажденной воды. Охладители воды используются во многих областях, таких как: гидравлическое охлаждение, системы индукционного нагрева, оборудование для лазерного охлаждения, медицинское оборудование МРТ, плазменная резка, пластмассы, технологическое оборудование, шовные и точечные сварочные аппараты.
- Dimplex
- Dynaflux
- Водоохладители Schreiber
Испытательное оборудование для контактной сварки
Любой отдел технического обслуживания производственного предприятия должен иметь подходящее испытательное оборудование для используемых систем. Обратитесь к специалистам NSRW , чтобы получить лучший совет о том, какое оборудование вам необходимо. К ним относятся:
- Приборы для сварки: для измерения и записи данных сварки, включая время и силу тока
- Измерители силы: для обеспечения правильного давление продукта
- Микроомметр: для проверки непрерывности систем с низким сопротивлением: от первичной к трансформатору, от вторичной после трансформатора
- Измерители импеданса: для проверки непрерывности систем с низким сопротивлением: от первичной к трансформатору, от вторичной после трансформатора
- Измерители изоляции: для проверки отсутствия пробоя в высоковольтные цепи
- Твердомеры
- Измерители проводимости
К испытательному оборудованию, которое мы продаем и поддерживаем, относятся:
- Weld Current:
  - WTC: Wave
  - ENTRON: WA2
  - Dengensha: WS80 Weldscope
  - Miyachi
- Force Gauges:
  - Sensor Developments
  - SensorTech
  - Miyachi
  - Tuffaloy
- Equiptip Hardness Тестер
- Тестер проводимости Hocking Auto Sigma
- Измерители импеданса:
  - Roman,
  - FlexCable
  - Megger
  - AEMC
- Тестеры изоляции:
  - Меггер
  - AEMC
- Тестер Push-Off
